Installationsanvisning SE. Inledning 1 Terminologi 2 Funktion RX Kapsling 4. Tilläggskort RX9101 5

Transkript

1

2

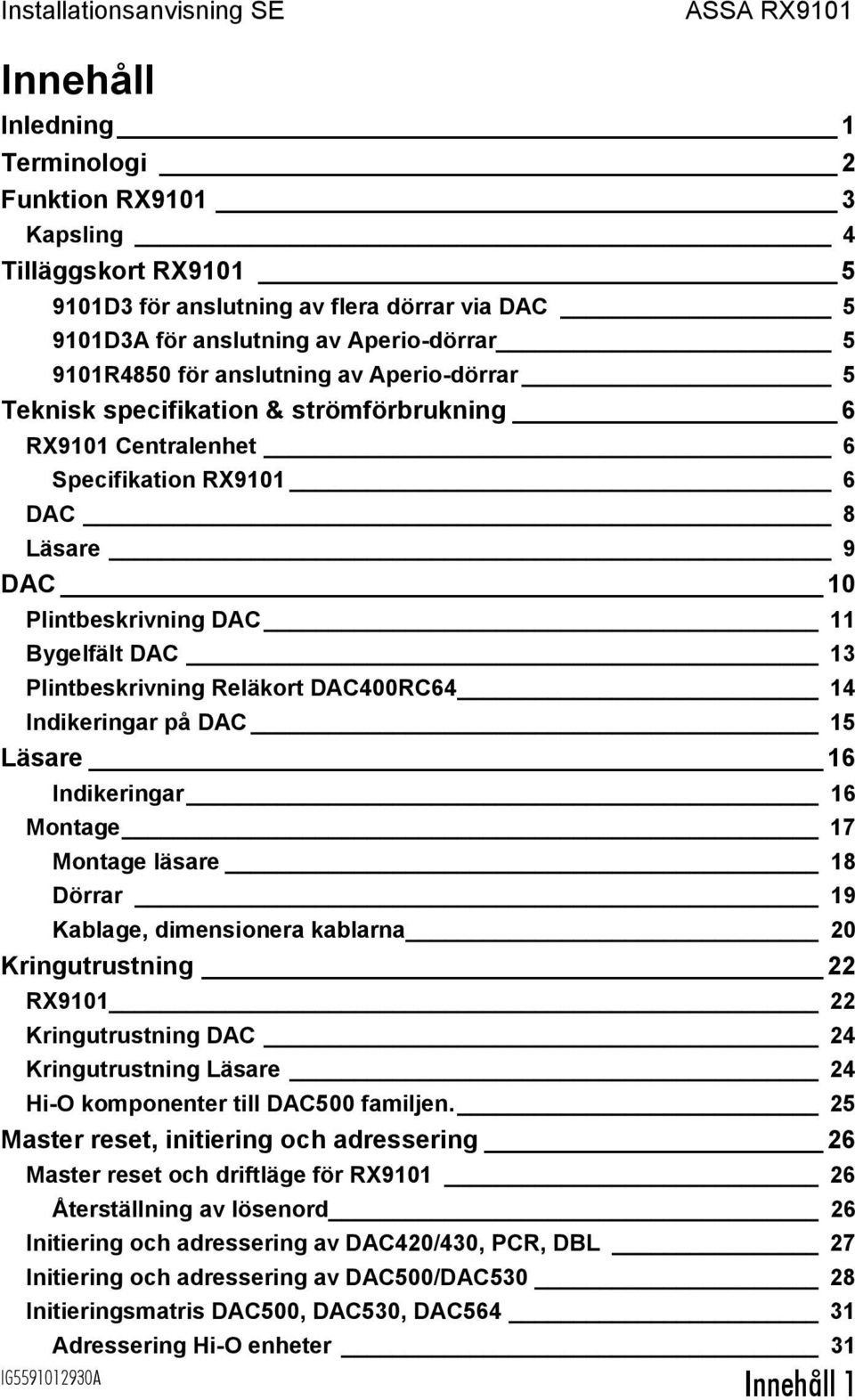

3 Innehåll Inledning 1 Terminologi 2 Funktion RX Kapsling 4 Tilläggskort RX D3 för anslutning av flera dörrar via DAC D3A för anslutning av Aperio-dörrar R4850 för anslutning av Aperio-dörrar 5 Teknisk specifikation & strömförbrukning 6 RX9101 Centralenhet 6 Specifikation RX DAC 8 Läsare 9 DAC 10 Plintbeskrivning DAC 11 Bygelfält DAC 13 Plintbeskrivning Reläkort DAC400RC64 14 Indikeringar på DAC 15 Läsare 16 Indikeringar 16 Montage 17 Montage läsare 18 Dörrar 19 Kablage, dimensionera kablarna 20 Kringutrustning 22 RX Kringutrustning DAC 24 Kringutrustning Läsare 24 Hi-O komponenter till DAC500 familjen. 25 Master reset, initiering och adressering 26 Master reset och driftläge för RX Återställning av lösenord 26 Initiering och adressering av DAC420/430, PCR, DBL 27 Initiering och adressering av DAC500/DAC Initieringsmatris DAC500, DAC530, DAC Adressering Hi-O enheter 31 IG A Innehåll 1

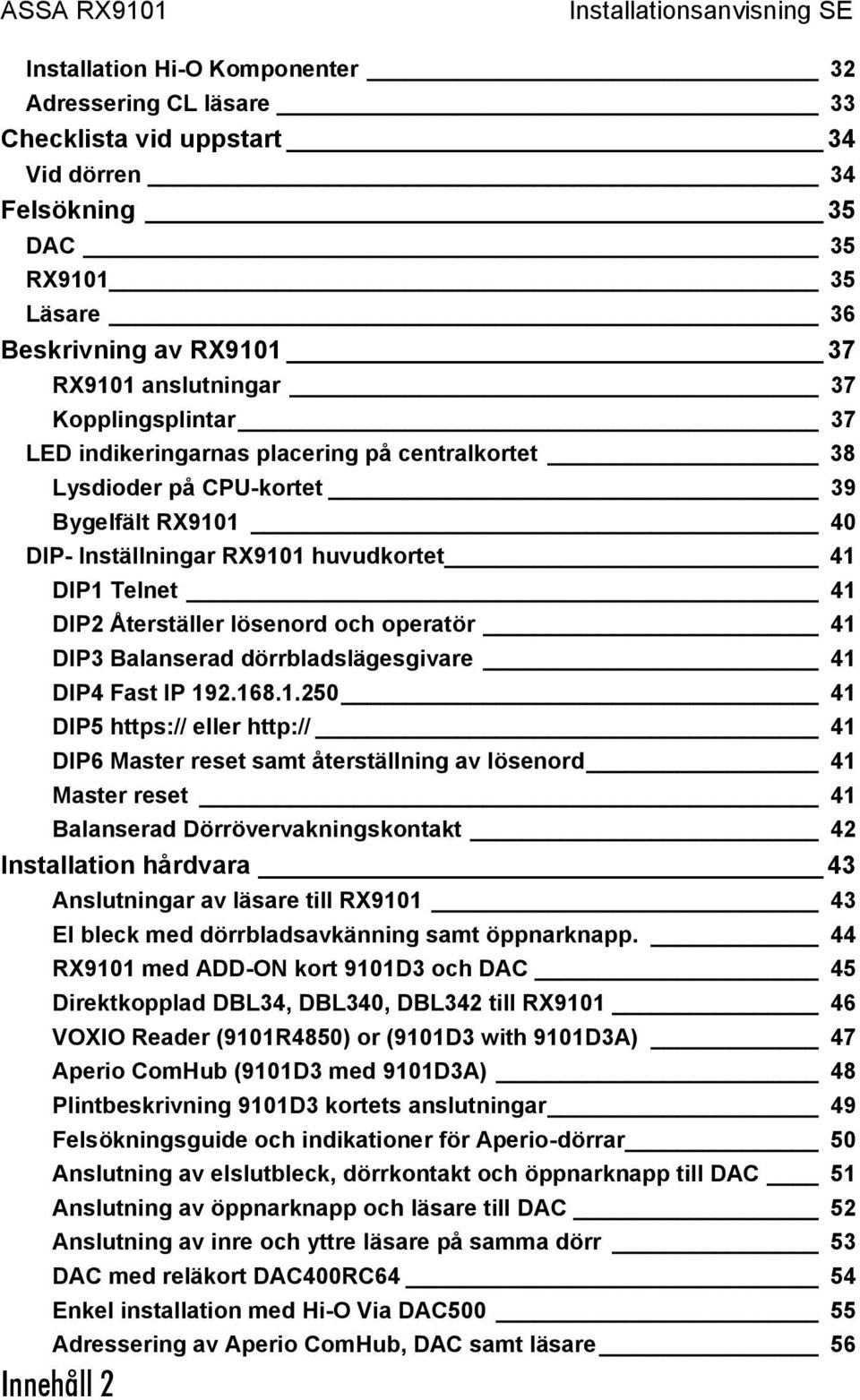

4 Installation Hi-O Komponenter 32 Adressering CL läsare 33 Checklista vid uppstart 34 Vid dörren 34 Felsökning 35 DAC 35 RX Läsare 36 Beskrivning av RX RX9101 anslutningar 37 Kopplingsplintar 37 LED indikeringarnas placering på centralkortet 38 Lysdioder på CPU-kortet 39 Bygelfält RX DIP- Inställningar RX9101 huvudkortet 41 DIP1 Telnet 41 DIP2 Återställer lösenord och operatör 41 DIP3 Balanserad dörrbladslägesgivare 41 DIP4 Fast IP DIP5 eller 41 DIP6 Master reset samt återställning av lösenord 41 Master reset 41 Balanserad Dörrövervakningskontakt 42 Installation hårdvara 43 Anslutningar av läsare till RX El bleck med dörrbladsavkänning samt öppnarknapp. 44 RX9101 med ADD-ON kort 9101D3 och DAC 45 Direktkopplad DBL34, DBL340, DBL342 till RX VOXIO Reader (9101R4850) or (9101D3 with 9101D3A) 47 Aperio ComHub (9101D3 med 9101D3A) 48 Plintbeskrivning 9101D3 kortets anslutningar 49 Felsökningsguide och indikationer för Aperio-dörrar 50 Anslutning av elslutbleck, dörrkontakt och öppnarknapp till DAC 51 Anslutning av öppnarknapp och läsare till DAC 52 Anslutning av inre och yttre läsare på samma dörr 53 DAC med reläkort DAC400RC64 54 Enkel installation med Hi-O Via DAC Adressering av Aperio ComHub, DAC samt läsare 56 Innehåll 2

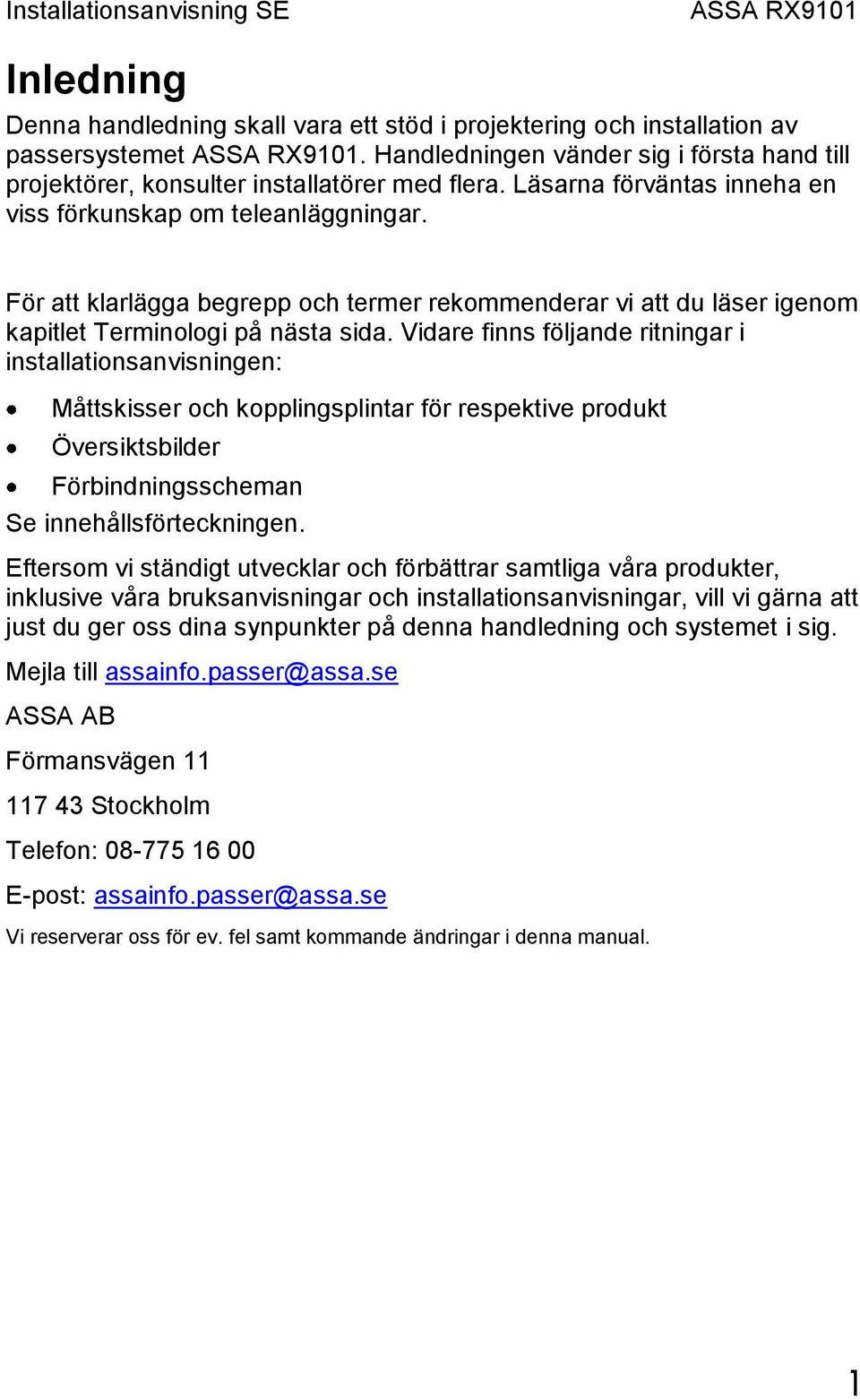

5 Inledning Denna handledning skall vara ett stöd i projektering och installation av passersystemet. Handledningen vänder sig i första hand till projektörer, konsulter installatörer med flera. Läsarna förväntas inneha en viss förkunskap om teleanläggningar. För att klarlägga begrepp och termer rekommenderar vi att du läser igenom kapitlet Terminologi på nästa sida. Vidare finns följande ritningar i installationsanvisningen: Måttskisser och kopplingsplintar för respektive produkt Översiktsbilder Förbindningsscheman Se innehållsförteckningen. Eftersom vi ständigt utvecklar och förbättrar samtliga våra produkter, inklusive våra bruksanvisningar och installationsanvisningar, vill vi gärna att just du ger oss dina synpunkter på denna handledning och systemet i sig. Mejla till assainfo.passer@assa.se ASSA AB Förmansvägen Stockholm Telefon: E-post: assainfo.passer@assa.se Vi reserverar oss för ev. fel samt kommande ändringar i denna manual. 1

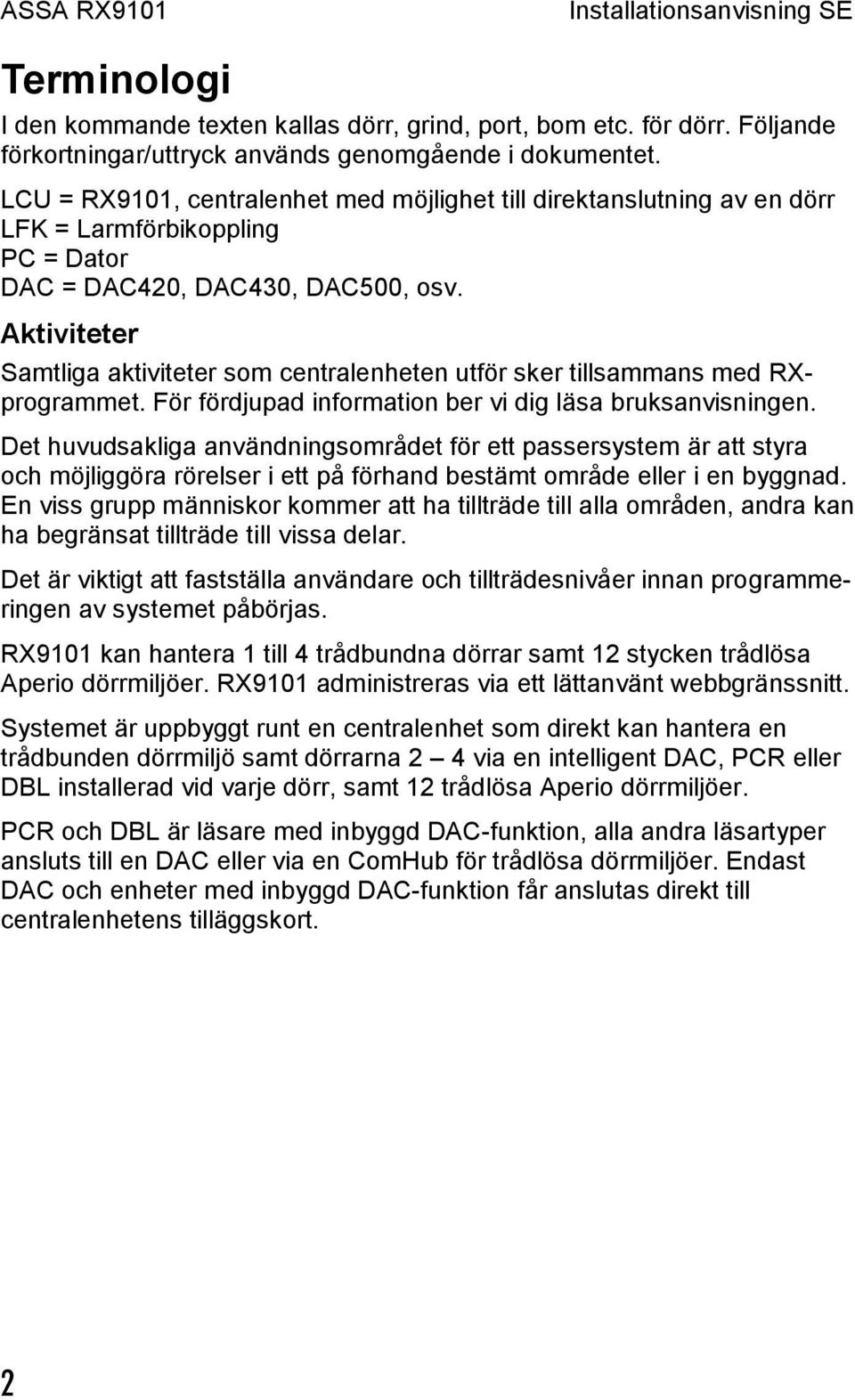

6 Terminologi I den kommande texten kallas dörr, grind, port, bom etc. för dörr. Följande förkortningar/uttryck används genomgående i dokumentet. LCU = RX9101, centralenhet med möjlighet till direktanslutning av en dörr LFK = Larmförbikoppling PC = Dator DAC = DAC420, DAC430, DAC500, osv. Aktiviteter Samtliga aktiviteter som centralenheten utför sker tillsammans med RXprogrammet. För fördjupad information ber vi dig läsa bruksanvisningen. Det huvudsakliga användningsområdet för ett passersystem är att styra och möjliggöra rörelser i ett på förhand bestämt område eller i en byggnad. En viss grupp människor kommer att ha tillträde till alla områden, andra kan ha begränsat tillträde till vissa delar. Det är viktigt att fastställa användare och tillträdesnivåer innan programmeringen av systemet påbörjas. RX9101 kan hantera 1 till 4 trådbundna dörrar samt 12 stycken trådlösa Aperio dörrmiljöer. RX9101 administreras via ett lättanvänt webbgränssnitt. Systemet är uppbyggt runt en centralenhet som direkt kan hantera en trådbunden dörrmiljö samt dörrarna 2 4 via en intelligent DAC, PCR eller DBL installerad vid varje dörr, samt 12 trådlösa Aperio dörrmiljöer. PCR och DBL är läsare med inbyggd DAC-funktion, alla andra läsartyper ansluts till en DAC eller via en ComHub för trådlösa dörrmiljöer. Endast DAC och enheter med inbyggd DAC-funktion får anslutas direkt till centralenhetens tilläggskort. 2

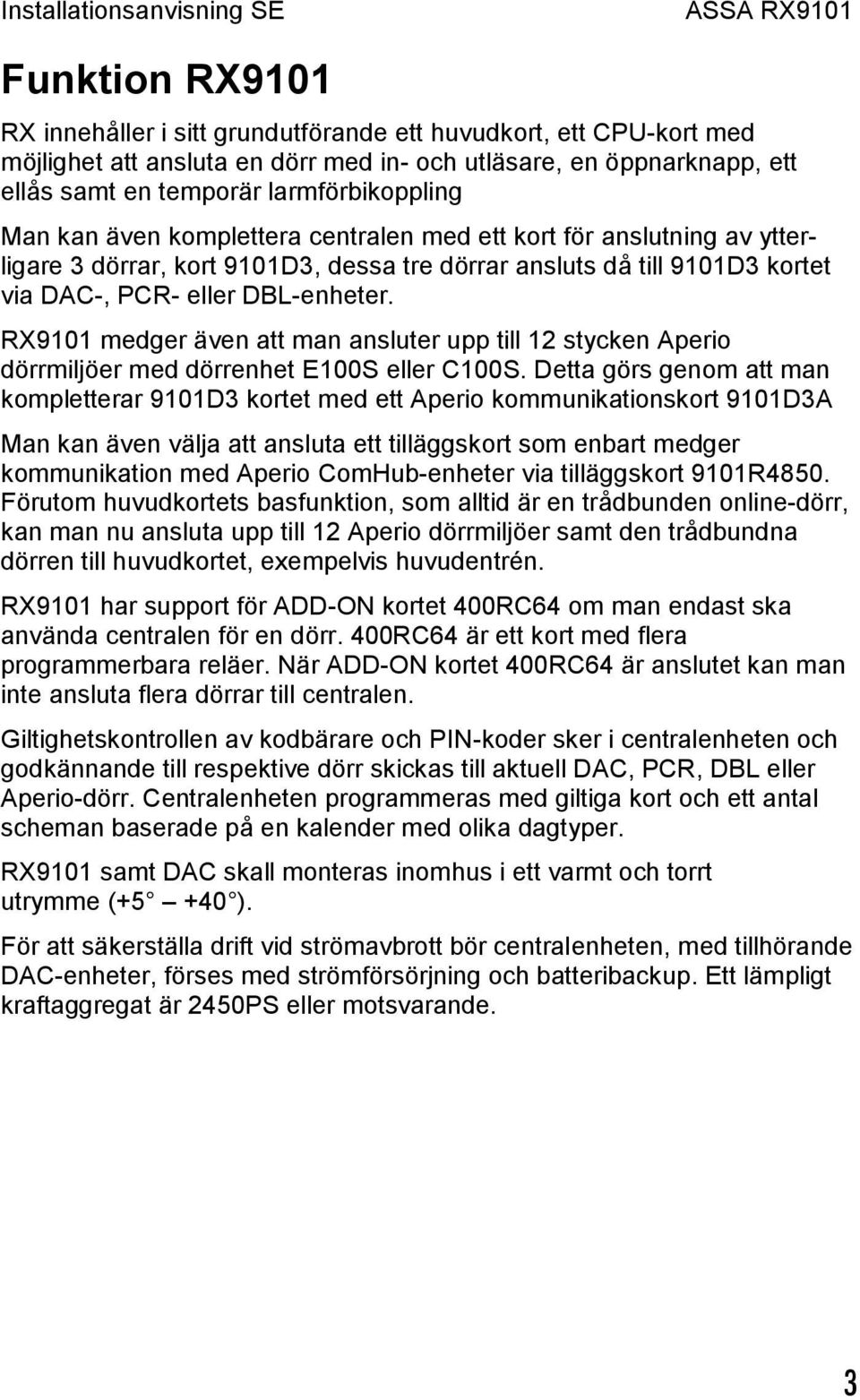

7 Funktion RX9101 RX innehåller i sitt grundutförande ett huvudkort, ett CPU-kort med möjlighet att ansluta en dörr med in- och utläsare, en öppnarknapp, ett ellås samt en temporär larmförbikoppling Man kan även komplettera centralen med ett kort för anslutning av ytterligare 3 dörrar, kort 9101D3, dessa tre dörrar ansluts då till 9101D3 kortet via DAC-, PCR- eller DBL-enheter. RX9101 medger även att man ansluter upp till 12 stycken Aperio dörrmiljöer med dörrenhet E100S eller C100S. Detta görs genom att man kompletterar 9101D3 kortet med ett Aperio kommunikationskort 9101D3A Man kan även välja att ansluta ett tilläggskort som enbart medger kommunikation med Aperio ComHub-enheter via tilläggskort 9101R4850. Förutom huvudkortets basfunktion, som alltid är en trådbunden online-dörr, kan man nu ansluta upp till 12 Aperio dörrmiljöer samt den trådbundna dörren till huvudkortet, exempelvis huvudentrén. RX9101 har support för ADD-ON kortet 400RC64 om man endast ska använda centralen för en dörr. 400RC64 är ett kort med flera programmerbara reläer. När ADD-ON kortet 400RC64 är anslutet kan man inte ansluta flera dörrar till centralen. Giltighetskontrollen av kodbärare och PIN-koder sker i centralenheten och godkännande till respektive dörr skickas till aktuell DAC, PCR, DBL eller Aperio-dörr. Centralenheten programmeras med giltiga kort och ett antal scheman baserade på en kalender med olika dagtyper. RX9101 samt DAC skall monteras inomhus i ett varmt och torrt utrymme ( ). För att säkerställa drift vid strömavbrott bör centralenheten, med tillhörande DAC-enheter, förses med strömförsörjning och batteribackup. Ett lämpligt kraftaggregat är 2450PS eller motsvarande. 3

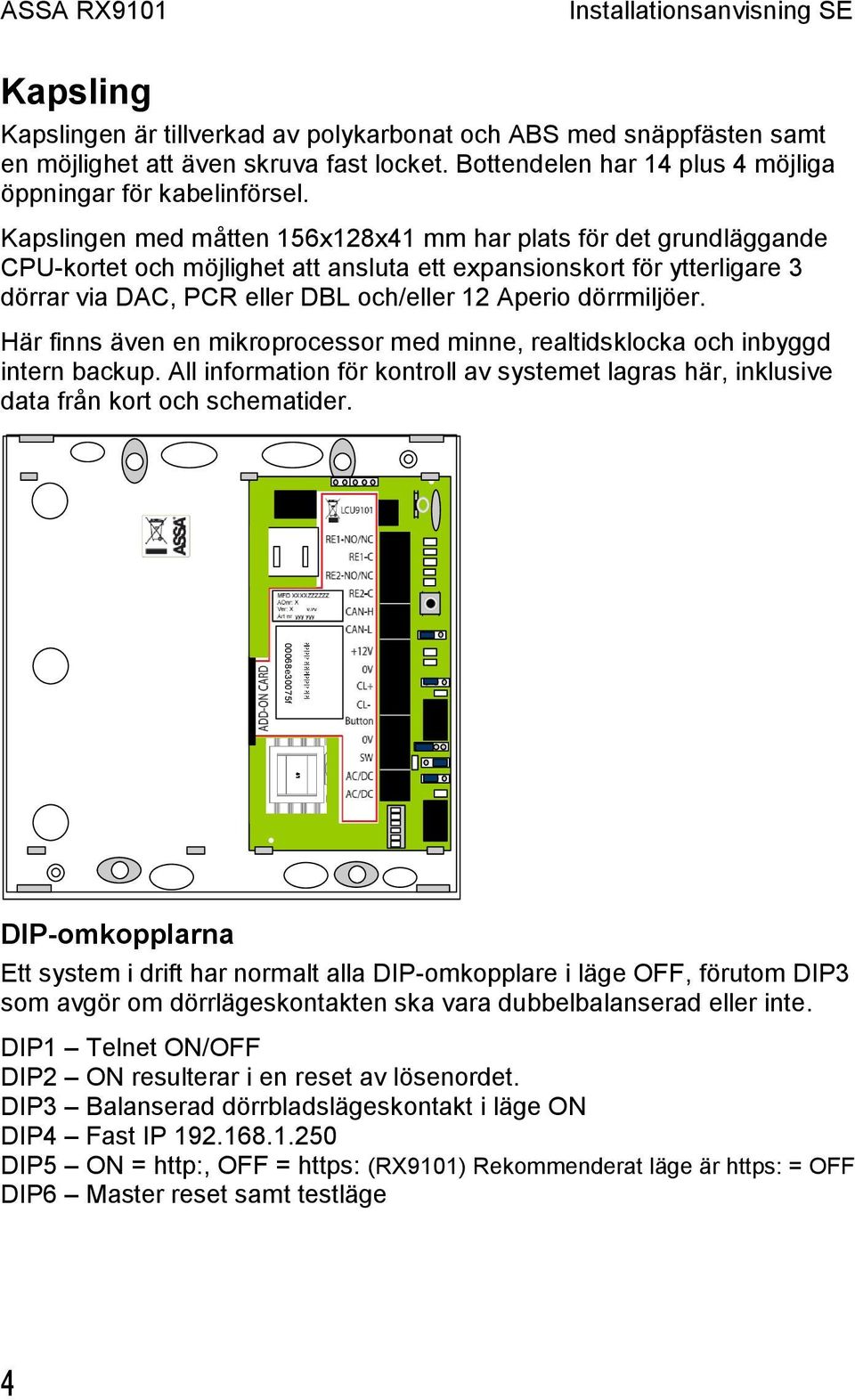

8 Kapsling Kapslingen är tillverkad av polykarbonat och ABS med snäppfästen samt en möjlighet att även skruva fast locket. Bottendelen har 14 plus 4 möjliga öppningar för kabelinförsel. Kapslingen med måtten 156x128x41 mm har plats för det grundläggande CPU-kortet och möjlighet att ansluta ett expansionskort för ytterligare 3 dörrar via DAC, PCR eller DBL och/eller 12 Aperio dörrmiljöer. Här finns även en mikroprocessor med minne, realtidsklocka och inbyggd intern backup. All information för kontroll av systemet lagras här, inklusive data från kort och schematider e30075f DIP-omkopplarna Ett system i drift har normalt alla DIP-omkopplare i läge OFF, förutom DIP3 som avgör om dörrlägeskontakten ska vara dubbelbalanserad eller inte. DIP1 Telnet ON/OFF DIP2 ON resulterar i en reset av lösenordet. DIP3 Balanserad dörrbladslägeskontakt i läge ON DIP4 Fast IP DIP5 ON = OFF = https: (RX9101) Rekommenderat läge är https: = OFF DIP6 Master reset samt testläge 4

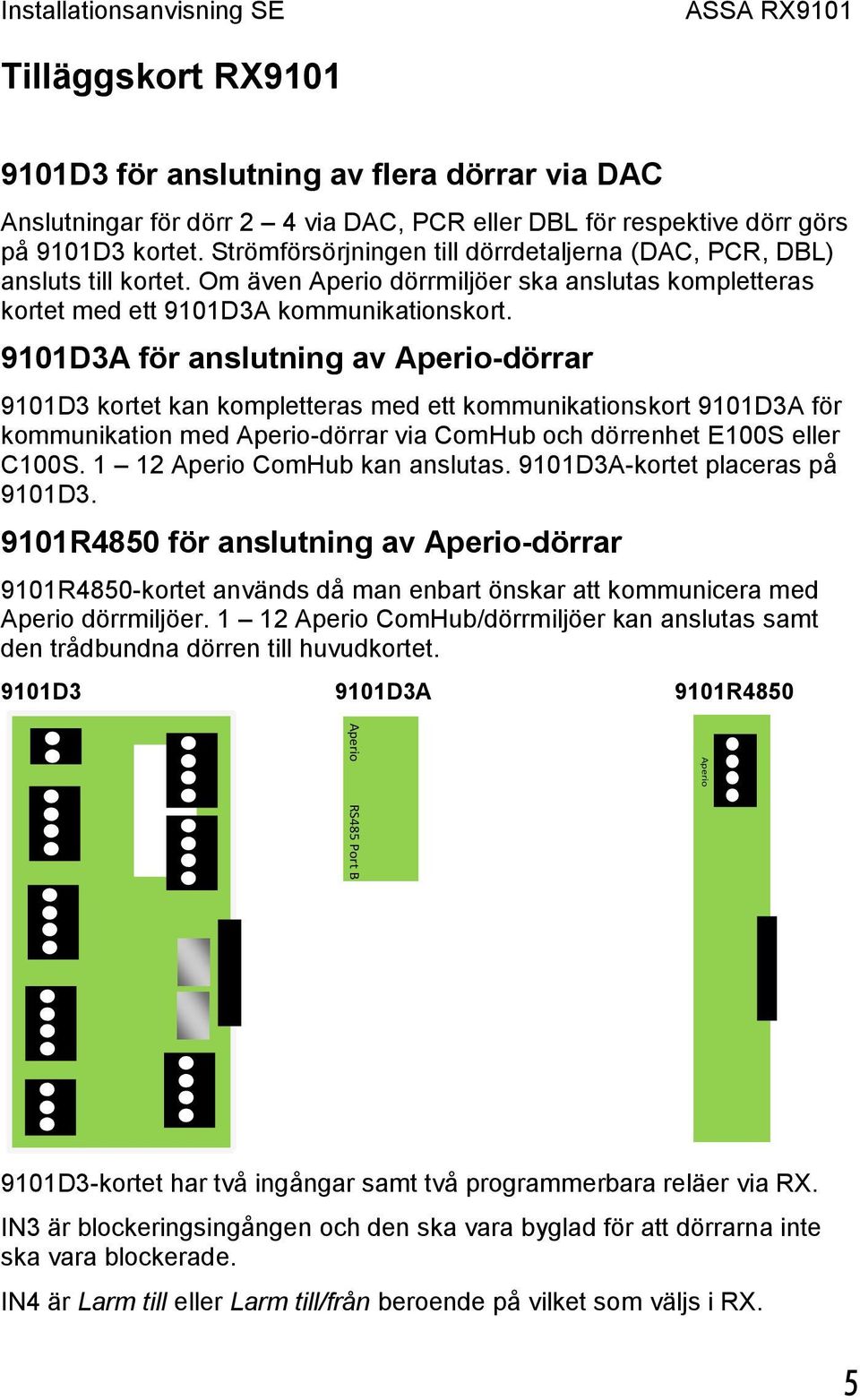

9 Aperio Aperio RS485 Port B Tilläggskort RX D3 för anslutning av flera dörrar via DAC Anslutningar för dörr 2 4 via DAC, PCR eller DBL för respektive dörr görs på 9101D3 kortet. Strömförsörjningen till dörrdetaljerna (DAC, PCR, DBL) ansluts till kortet. Om även Aperio dörrmiljöer ska anslutas kompletteras kortet med ett 9101D3A kommunikationskort. 9101D3A för anslutning av Aperio-dörrar 9101D3 kortet kan kompletteras med ett kommunikationskort 9101D3A för kommunikation med Aperio-dörrar via ComHub och dörrenhet E100S eller C100S Aperio ComHub kan anslutas. 9101D3A-kortet placeras på 9101D R4850 för anslutning av Aperio-dörrar 9101R4850-kortet används då man enbart önskar att kommunicera med Aperio dörrmiljöer Aperio ComHub/dörrmiljöer kan anslutas samt den trådbundna dörren till huvudkortet. 9101D3 9101D3A 9101R D3-kortet har två ingångar samt två programmerbara reläer via RX. IN3 är blockeringsingången och den ska vara byglad för att dörrarna inte ska vara blockerade. IN4 är Larm till eller Larm till/från beroende på vilket som väljs i RX. 5

10 Teknisk specifikation & strömförbrukning RX9101 Centralenhet I grundutförandet kan systemet hantera en dörr (med inre och yttre läsare). Se vidare i bruksanvisningen under rubriken Konfiguration. Minne för kort, scheman, loggminne Antal kort Permanent Rekommenderat Max * Max Antal händelser Antal scheman 15 (x 2 perioder) * Det rekommenderade maximala antalet kort är det antal kort som är hanterbart via webläsaren. Specifikation RX9101 Matningsspänning på KP1:14&15 Strömförsörjning, intern Arbetstemperatur för att undvika kondensbildning Egenförbrukning RX9101 Flash-minne RAM-minne Operativsystem Ethernet Konfigurations port Relä max last Sammanlagd 12V belastning, det vill säga 12V elslutbleck, läsare och 12V reglerad utgång Strömförsörjning, extern: 17 35V AC eller 24 50V DC 1,8V DC, 3.3V DC och 13.8V DC +5 C +40 C 24V DC Max 100mA 32 Mbyte 32 Mbyte SDRAM Linux 10BASE-T, 100BASE-TX USB B-mini 1A (24V) Max 0,7A (700mA) Egenförbrukning Se Tabell 1 6

11 Tabellen nedan visar strömförbrukningen i centralenheten vid kommunikation med DAC, PCR eller DBL (inte drift av DAC, PCR, DBL). D1 D4 = DAC-dörrar, A5 A16 = Aperio ComHub dörrar. DAC, PCR, DBL D1 D2 D3 D4 A5 A6 A7 A8 24V till RX ma Tabell 1 A9 235 ma 100 ma 120 ma 140 ma 167 ma 184 ma 201 ma 218 ma A10 A11 A12 A13 A14 A15 A ma 269 ma 286 ma 303 ma 320 ma Beräkningsexempel på strömförbrukning för ett system. 337 ma 354 ma Från Tabell 1, tar vi RX9101 egenförbrukning vid kommunikation med DAC och ComHub. En ComHub drar ca 15 20mA och för kommunikationen till en DAC, se D2 D4 Tabell 1. I vårat exempel har vi två trådbundna dörrar samt fyra stycken Aperio ComHub. Beräkningen för att få fram viloströmmen blir då: RX9101 inklusive DAC 100mA 4 Aperio ComHub (4x20mA) 80mA Egenförbrukning DAC ca Läsare från Tabell 4 Ca Summa 70mA 200mA 450mA * Vid användning av 24V ellås, ska DAC och LCU matas med 24V. 7

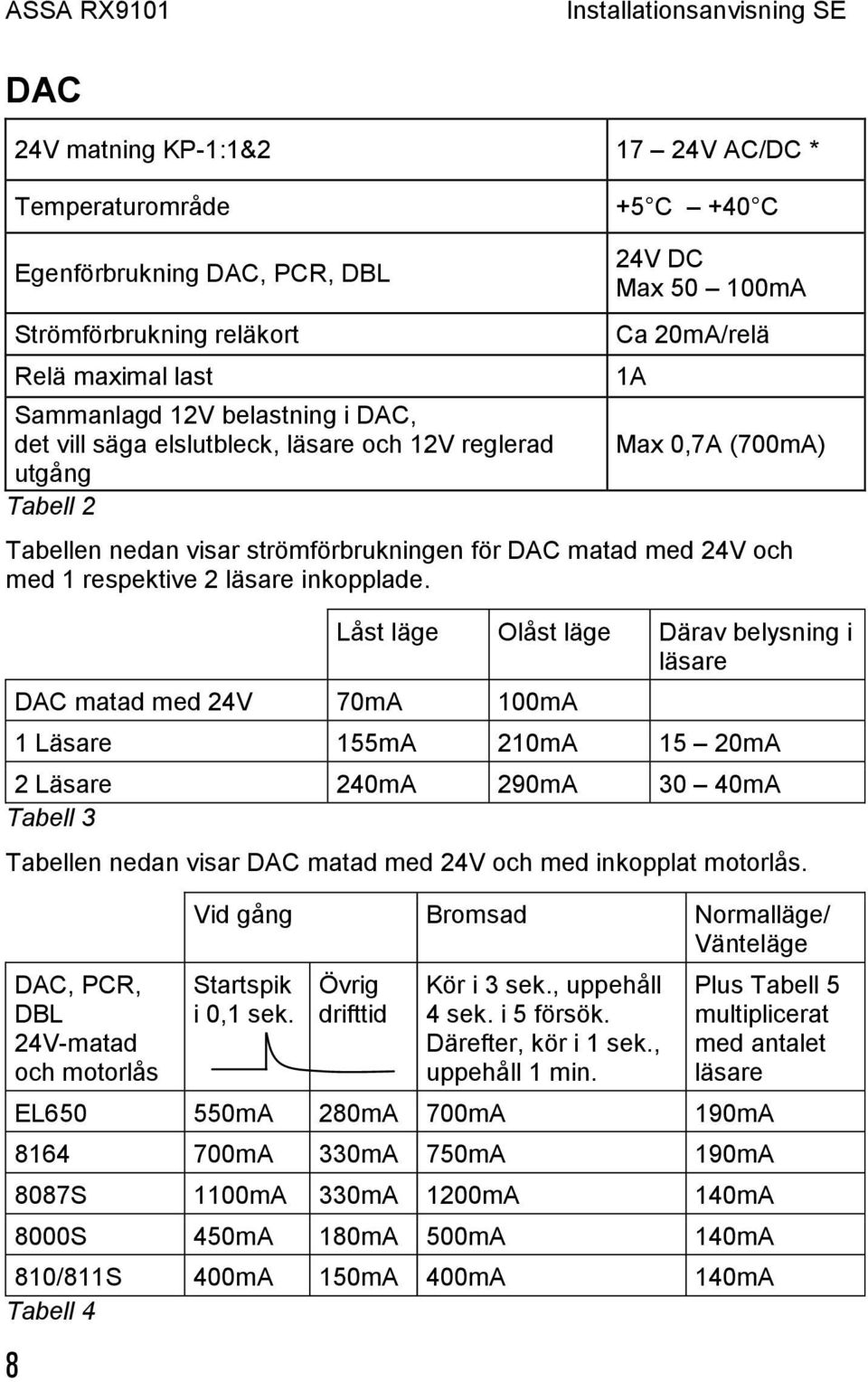

12 DAC 24V matning KP-1:1& V AC/DC * Temperaturområde +5 C +40 C 8 Egenförbrukning DAC, PCR, DBL Strömförbrukning reläkort Relä maximal last Sammanlagd 12V belastning i DAC, det vill säga elslutbleck, läsare och 12V reglerad utgång Tabell 2 24V DC Max mA Ca 20mA/relä 1A Max 0,7A (700mA) Tabellen nedan visar strömförbrukningen för DAC matad med 24V och med 1 respektive 2 läsare inkopplade. DAC matad med 24V 70mA 100mA Låst läge Olåst läge Därav belysning i läsare 1 Läsare 155mA 210mA 15 20mA 2 Läsare 240mA 290mA 30 40mA Tabell 3 Tabellen nedan visar DAC matad med 24V och med inkopplat motorlås. DAC, PCR, DBL 24V-matad och motorlås Vid gång Bromsad Normalläge/ Vänteläge Startspik i 0,1 sek. Övrig drifttid Kör i 3 sek., uppehåll 4 sek. i 5 försök. Därefter, kör i 1 sek., uppehåll 1 min. Plus Tabell 5 multiplicerat med antalet läsare EL mA 280mA 700mA 190mA mA 330mA 750mA 190mA 8087S 1100mA 330mA 1200mA 140mA 8000S 450mA 180mA 500mA 140mA 810/811S 400mA 150mA 400mA 140mA Tabell 4

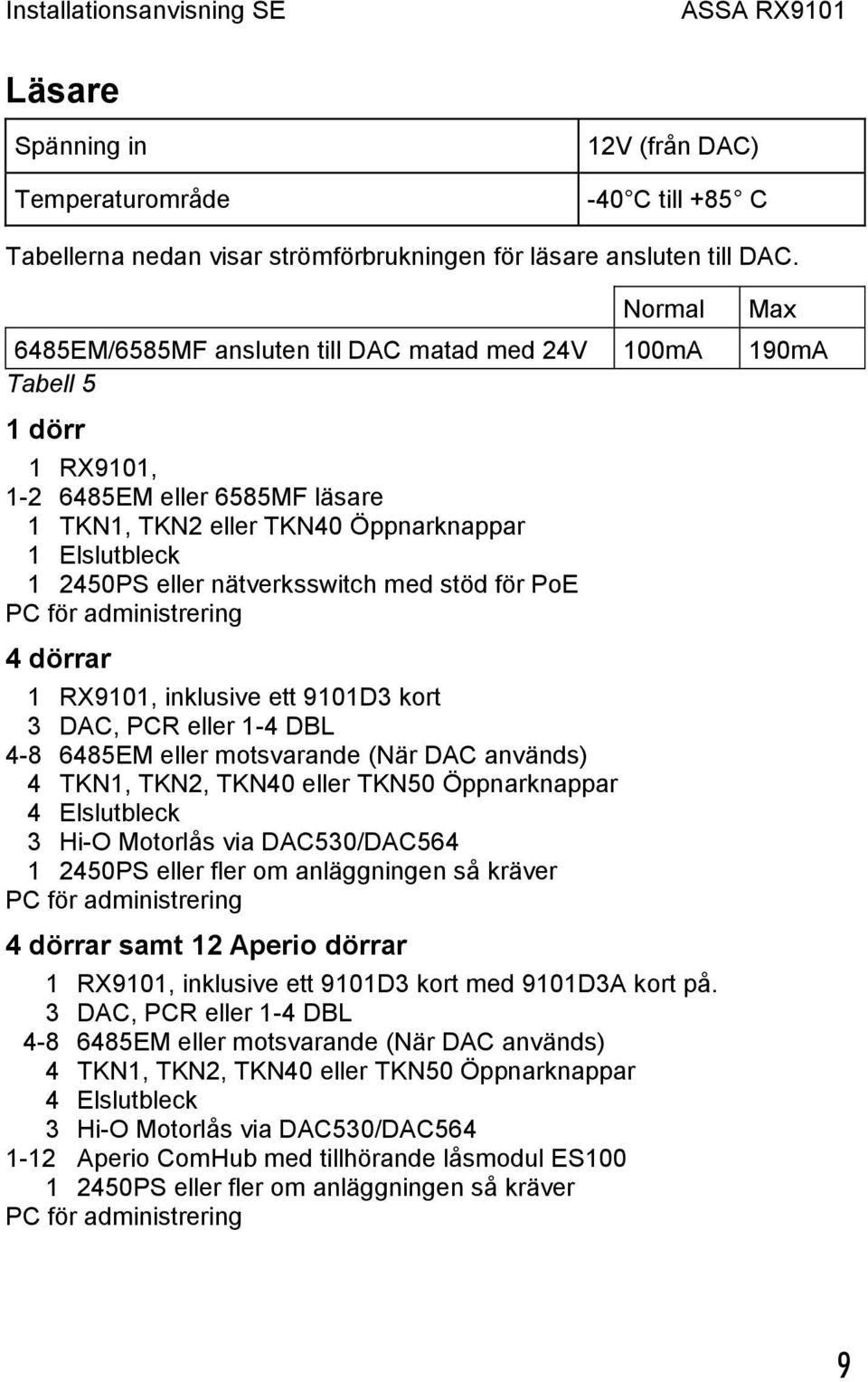

13 Läsare Spänning in Temperaturområde 12V (från DAC) -40 C till +85 C Tabellerna nedan visar strömförbrukningen för läsare ansluten till DAC. Normal Max 6485EM/6585MF ansluten till DAC matad med 24V 100mA 190mA Tabell 5 1 dörr 1 RX9101, EM eller 6585MF läsare 1 TKN1, TKN2 eller TKN40 Öppnarknappar 1 Elslutbleck PS eller nätverksswitch med stöd för PoE PC för administrering 4 dörrar 1 RX9101, inklusive ett 9101D3 kort 3 DAC, PCR eller 1-4 DBL EM eller motsvarande (När DAC används) 4 TKN1, TKN2, TKN40 eller TKN50 Öppnarknappar 4 Elslutbleck 3 Hi-O Motorlås via DAC530/DAC PS eller fler om anläggningen så kräver PC för administrering 4 dörrar samt 12 Aperio dörrar 1 RX9101, inklusive ett 9101D3 kort med 9101D3A kort på. 3 DAC, PCR eller 1-4 DBL EM eller motsvarande (När DAC används) 4 TKN1, TKN2, TKN40 eller TKN50 Öppnarknappar 4 Elslutbleck 3 Hi-O Motorlås via DAC530/DAC Aperio ComHub med tillhörande låsmodul ES PS eller fler om anläggningen så kräver PC för administrering 9

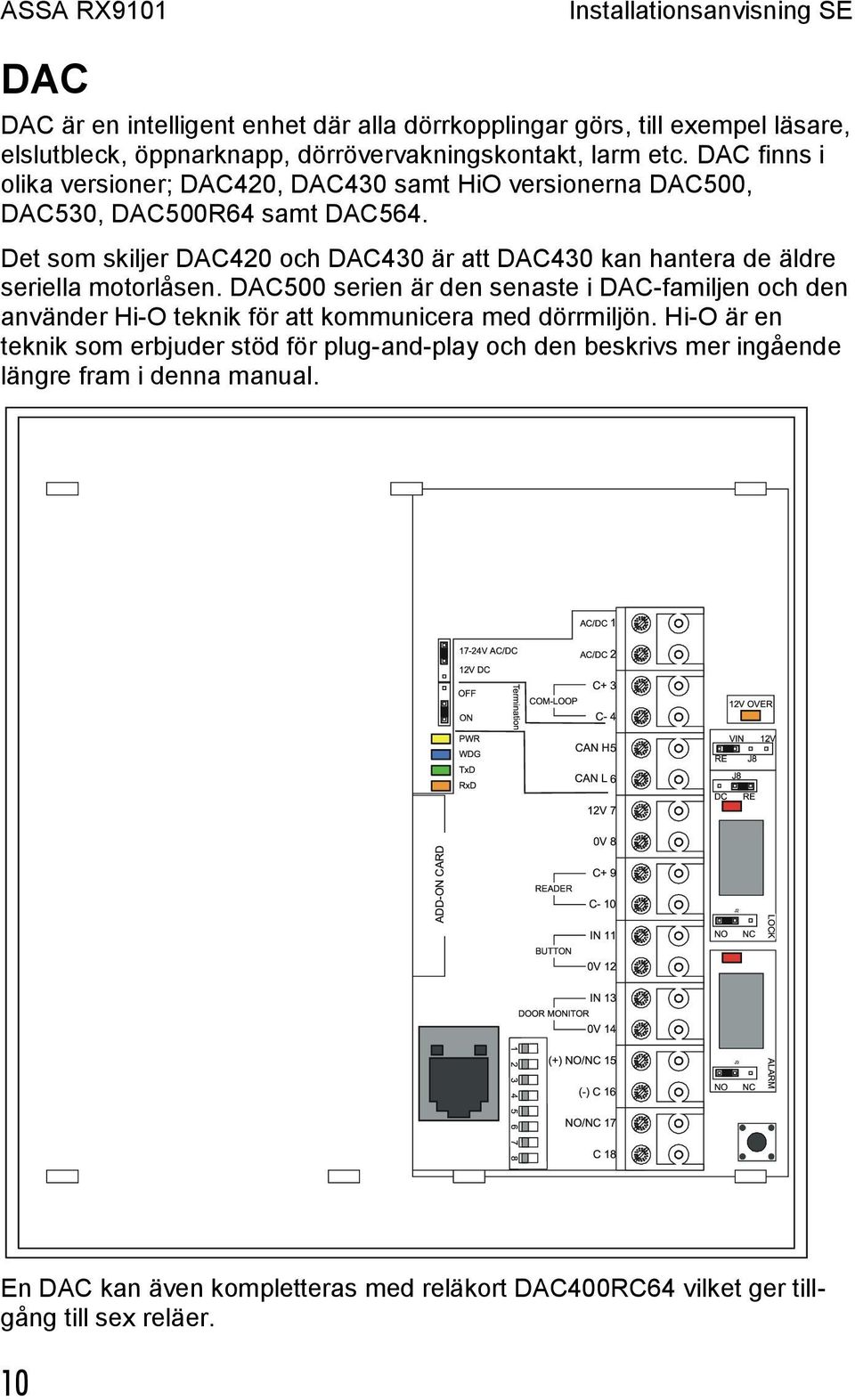

14 DAC DAC är en intelligent enhet där alla dörrkopplingar görs, till exempel läsare, elslutbleck, öppnarknapp, dörrövervakningskontakt, larm etc. DAC finns i olika versioner; DAC420, DAC430 samt HiO versionerna DAC500, DAC530, DAC500R64 samt DAC564. Det som skiljer DAC420 och DAC430 är att DAC430 kan hantera de äldre seriella motorlåsen. DAC500 serien är den senaste i DAC-familjen och den använder Hi-O teknik för att kommunicera med dörrmiljön. Hi-O är en teknik som erbjuder stöd för plug-and-play och den beskrivs mer ingående längre fram i denna manual. En DAC kan även kompletteras med reläkort DAC400RC64 vilket ger tillgång till sex reläer. 10

15 Plintbeskrivning DAC Öppnarknapp Olåst vid slutning till 0V. Dörren låser även om ingången förblir sluten, "flanktriggad". Elslutbleck (15&16) Spole. För funktion och spänning, se bygelfält sidan 13. LFK (KP-2:17&18) Larmförbikoppling NO = Normalläge 11

16 Balanserad Dörrövervakningskontakt KP-2:9&10 Dörren antas vara stängd när SW (klämma 13) är kopplad till 0V (klämma 14) med DIP-omkopplare 6 i läge OFF. DIP-omkopplare 6 i läge ON = Balanserad ingång på SW (se skiss). När direktinkopplat motorlås är anslutet arbetar ingången parallellt med magneten i låset. 2,2 k = OK. Motstånd på 2,2k levereras med DAC, PCR, DBL. Dessa värden gäller för ingången på DAC (13&14) SAB R in 1,8k OK 1,8k R in 3,3k LARM 3,3k R i n 15k SAB R in 15k Denna funktion innebär att man får hela kedjan (från loopkort via DAC till dörr) dubbelbalanserad och DAC fungerar som en detektor. Se bilden nedan. 12

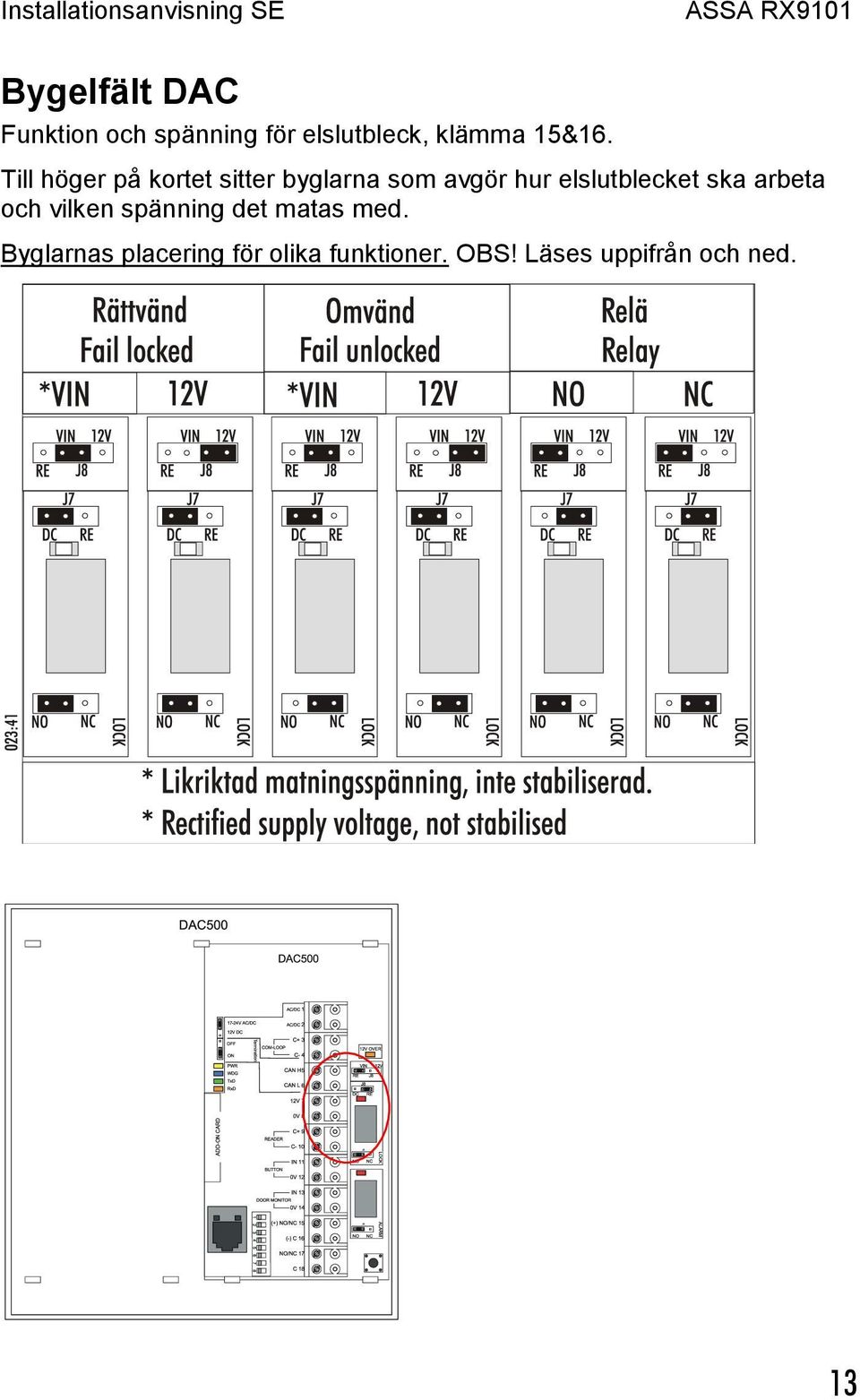

17 Bygelfält DAC Funktion och spänning för elslutbleck, klämma 15&16. Till höger på kortet sitter byglarna som avgör hur elslutblecket ska arbeta och vilken spänning det matas med. Byglarnas placering för olika funktioner. OBS! Läses uppifrån och ned. 13

18 Plintbeskrivning Reläkort DAC400RC64 Reläkort DAC400RC64 används till DAC420, DAC430, DAC500 samt DAC530 men kan även användas till RX9101 om inga flera dörrar än basdörren ska användas. Reläkort DAC400RC64 har sex stycken reläer. Valet mellan NO & NC görs med hjälp av byglar på relä 3 6 på reläkortet. De funktioner som önskas ställs in i RX, se vidare i bruksanvisningen. Följande funktioner är ett urval, övriga finns specificerade i bruksanvisningen. 14 Tidsstyrd utgång Summer Temporär LFK Dörrautomatik Dörrbladets läge Sabotage Permanent LFK Förlarm vid larmtillslag Fri/D-N Dag/Nattfunktion för motorlås. Bygling till 0V = Dag. Fungerar som fri ingång när motorlås inte är kopplat. Vid förändring genereras en händelse. Blockeringsingång Syftet med ingången är att förhindra tillträde till en larmad sektion. När denna ingång är bruten blir DAC, PCR, DBL blockerad. DAC kommer inte att acceptera öppnarknapp eller giltiga kodbärare. Funktionen är beroende av om den är larminterface eller om den är slav i en larmzon. Slav = Blockerar endast sig själv. Larminterface = Blockerar berörda dörrar i zonen.

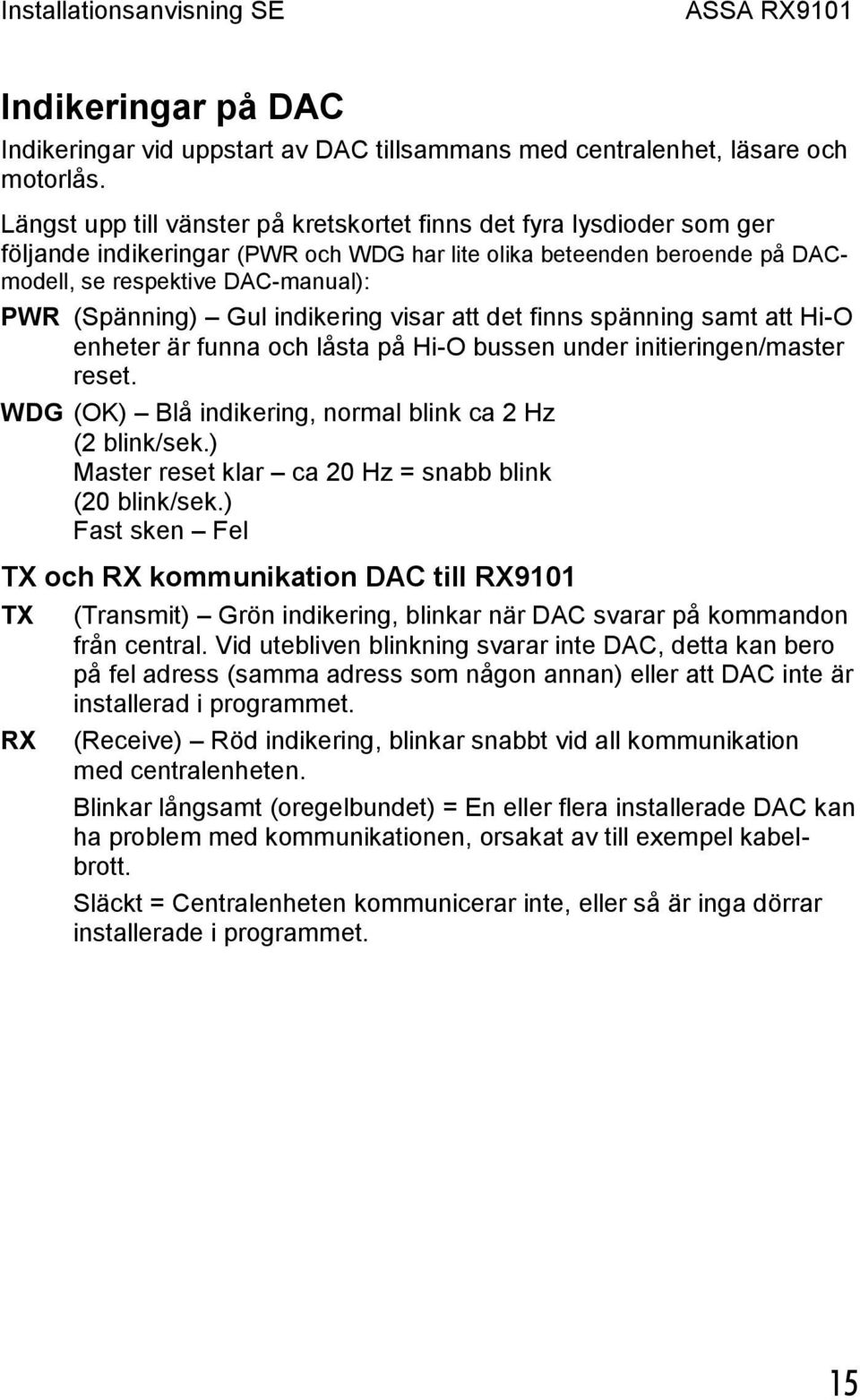

19 Indikeringar på DAC Indikeringar vid uppstart av DAC tillsammans med centralenhet, läsare och motorlås. Längst upp till vänster på kretskortet finns det fyra lysdioder som ger följande indikeringar (PWR och WDG har lite olika beteenden beroende på DACmodell, se respektive DAC-manual): PWR (Spänning) Gul indikering visar att det finns spänning samt att Hi-O enheter är funna och låsta på Hi-O bussen under initieringen/master reset. WDG (OK) Blå indikering, normal blink ca 2 Hz (2 blink/sek.) Master reset klar ca 20 Hz = snabb blink (20 blink/sek.) Fast sken Fel TX och RX kommunikation DAC till RX9101 TX RX (Transmit) Grön indikering, blinkar när DAC svarar på kommandon från central. Vid utebliven blinkning svarar inte DAC, detta kan bero på fel adress (samma adress som någon annan) eller att DAC inte är installerad i programmet. (Receive) Röd indikering, blinkar snabbt vid all kommunikation med centralenheten. Blinkar långsamt (oregelbundet) = En eller flera installerade DAC kan ha problem med kommunikationen, orsakat av till exempel kabelbrott. Släckt = Centralenheten kommunicerar inte, eller så är inga dörrar installerade i programmet. 15

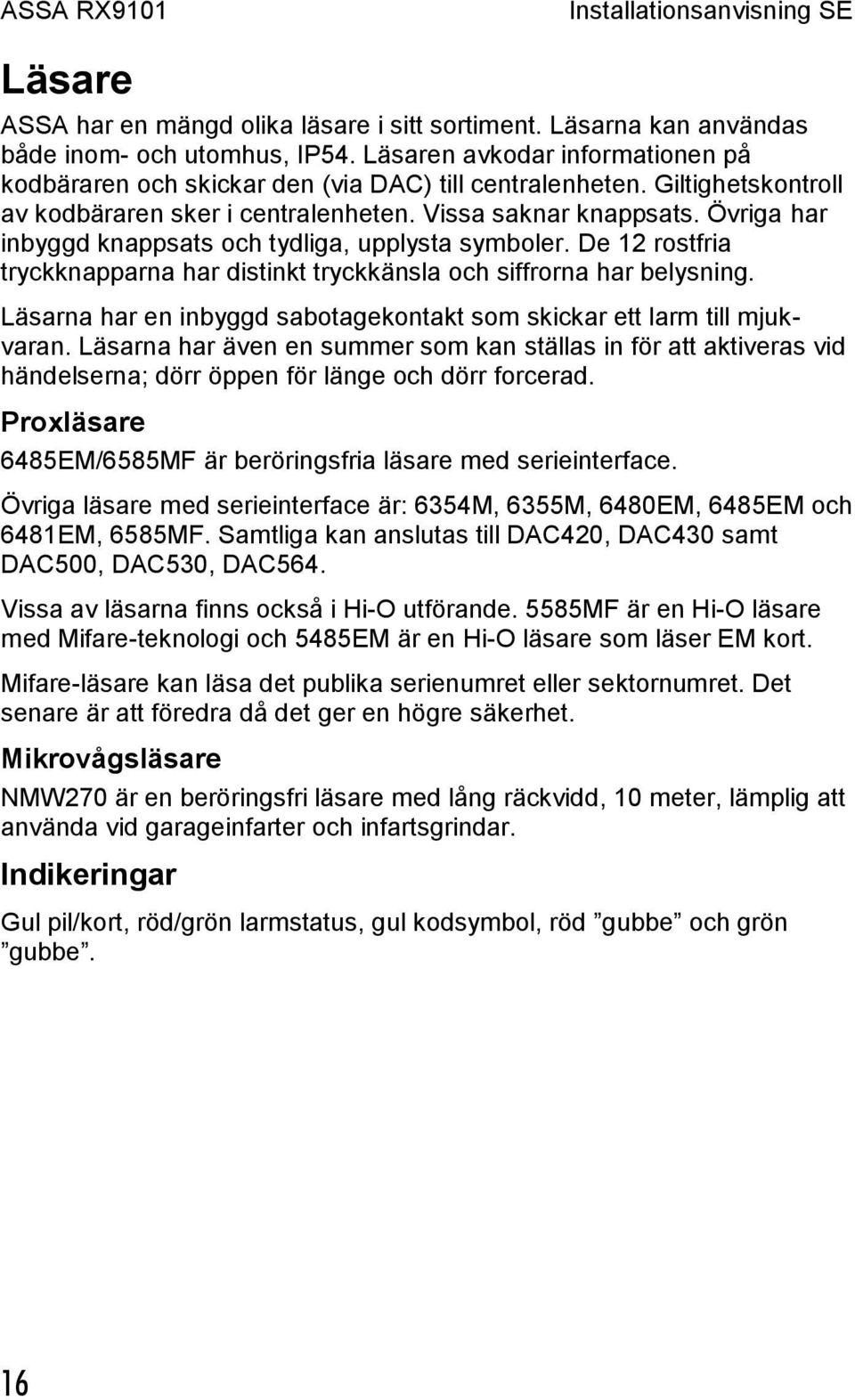

20 Läsare ASSA har en mängd olika läsare i sitt sortiment. Läsarna kan användas både inom- och utomhus, IP54. Läsaren avkodar informationen på kodbäraren och skickar den (via DAC) till centralenheten. Giltighetskontroll av kodbäraren sker i centralenheten. Vissa saknar knappsats. Övriga har inbyggd knappsats och tydliga, upplysta symboler. De 12 rostfria tryckknapparna har distinkt tryckkänsla och siffrorna har belysning. Läsarna har en inbyggd sabotagekontakt som skickar ett larm till mjukvaran. Läsarna har även en summer som kan ställas in för att aktiveras vid händelserna; dörr öppen för länge och dörr forcerad. Proxläsare 6485EM/6585MF är beröringsfria läsare med serieinterface. Övriga läsare med serieinterface är: 6354M, 6355M, 6480EM, 6485EM och 6481EM, 6585MF. Samtliga kan anslutas till DAC420, DAC430 samt DAC500, DAC530, DAC564. Vissa av läsarna finns också i Hi-O utförande. 5585MF är en Hi-O läsare med Mifare-teknologi och 5485EM är en Hi-O läsare som läser EM kort. Mifare-läsare kan läsa det publika serienumret eller sektornumret. Det senare är att föredra då det ger en högre säkerhet. Mikrovågsläsare NMW270 är en beröringsfri läsare med lång räckvidd, 10 meter, lämplig att använda vid garageinfarter och infartsgrindar. Indikeringar Gul pil/kort, röd/grön larmstatus, gul kodsymbol, röd gubbe och grön gubbe. 16

21 Montage Det är av största vikt att, dörrblad, dörrstängare, lås, gångjärn etc. fungerar på ett oklanderligt sätt, om så inte är fallet får man en dålig funktion. Dörrar låses inte upp, dörr blir hängande på låsets kolv och så vidare. Detta ger ett allmänt dåligt intryck av anläggningen. Det finns inget passersystem som kan kompensera för en dålig dörrfunktion. I samband med installation av läsare skall även den rent mekaniska funktionen ses över och justeras där så behövs. Gör upp med kunden i förväg om de åtgärder som ska göras innan installationen påbörjas. Passersystem installeras för att, bland annat, höja säkerheten inom företaget. För att reducera möjligheten till otillbörliga angrepp skall allt kablage förläggas dolt där så är möjligt. Dolt kablage gäller speciellt vid dörrmiljön, det är till exempel direkt olämpligt att förlägga kabeln från öppnarknappen till DAC på ett oskyddat sätt. Om en angripare kommer åt denna kabel behöver han bara kortsluta de två trådarna för att dörren ska låsas upp, förutsatt att öppnarknappen är aktiv. Öppnarknappen kan styras av scheman och därigenom spärras vissa tider. Se även avsnittet Hi-O för mer information gällande en enkel och säker installation. 17

22 Montage läsare Väggmontage Läsaren monteras på 112 cm höjd över färdigt golv, mätt från kapslingens underkant. (120 cm CC) En tillgänglighetsanpassad installation av läsare ska monteras på 90 cm från färdigt golv. För att underlätta användningen av läsaren på 90 cm höjd kan den förses med ett tillgänglighetsfäste som vinklar ut läsaren 35 grader. Fäste TMV01 ArtNr: S Läsaren ska normalt sitta så att den kommer så nära dörrhandtaget (trycket) som möjligt, inte på gångjärnssidan. Utomhus För att förhindra snö, isbildning och smutsnedfall på läsaren ska läsare som monteras på utsatta platser även förses med en skyddshuv. Stolpmontage I vissa fall är det nödvändigt att montera läsaren på en stolpe, till exempel vid en grind eller en garageinfart. Exakta mått på denna stolpe är svårt att ange eftersom dessa helt bestäms av trafiktypen som vanligtvis passerar (lastbilar, truckar, personbilar). En normalhöjd är 110 cm över färdig mark, men detta ska ses som ett riktvärde. I vissa fall kan två läsare monteras på olika höjd för att underlätta för föraren. För att reducera påkörningsrisken av stolpen bör läsaren monteras på en utliggare från den vertikala delen av stolpen. Ett alternativ är att använda en beröringsfri läsare med lång räckvidd, till exempel NMW270, för att få en bekväm och säker fordonsaccess. 18

23 Dörrar Normalt kommer befintliga dörrar att användas. Kontrollera att dörren går lätt att öppna och stänga och att den är försedd med dörrstängare. Om pardörrar blir aktuellt är det av största vikt att den normalt stängda dörren är stabilt reglad med spanjolett eller motsvarande. Kablage ut till elslutbleck ska ledas via speciella kabelöverföringar med flexibel kabel när pardörrar används. Om du själv inte är yrkesverksam som låssmed ska du överlåta allt arbete med mekaniken kring dörren till en sådan, det lönar sig alltid i längden. Tänk även på att speciella krav kan gälla då dörrpartiet är brandklassat. Om du har möjlighet att påverka val av dörr rekommenderas formstabila dörrar av hög kvalité oavsett om det är trä, metall eller stål. Checklista för dörrar Nedan följer några frågor som måste besvaras innan en dörr kan anslutas till ett passersystem. FRÅGA: Går dörren att öppna utan problem? Är dörren vridstyv och stabil? Glappar gångjärnen? Är det en pardörr? Går dörren i lås? Har dörren dörrstängare? Ryms elslutbleck? Ska det vara motorlås som nattlåsning? Befintligt inbrottslarm, magnetkontakt? Om dörren redan har elslutbleck: Fungerar elslutblecket väl? Är elslutblecket utnött? Är arbetsspänningen rätt? 12V eller 24V? Tål elslutblecket kontinuerlig uppställning? Finns kolvkontakt? Finns skyddsdiod monterad? 19

24 Kablage, dimensionera kablarna Vid kabeldragning är det viktigt att använda rätt typ av kabel. ENHET DAC, PCR, DBL RX-CENTRAL* DAC LÄSARE# ComHub RX central AVSTÅND 500 METER 500 METER 1000 METER * DAC, PCR, DBL lokalt vid dörr. # Avståndet kan vara upp till 500 meter (totalt), men normalt är en DAC lokalt placerad vid respektive dörr. Det är mycket viktigt att dimensionera kablarna rätt för att undvika spänningsfall. Centralenhet, läsare, elslutbleck fungerar alla med en tolerans på ±10 %. Den aktuella strömförbrukningen i respektive enhet och längden på kabeln avgör arean på ledaren. Formeln för spänningsfallsberäkning är som följer: Då spänningen är känd: U = Sx2L X I a U = Spänningsfall i Volt. S = Resistivitet motstånd per meter och vid 1 mm 2 area (för koppar 0,0175). L = Ledningslängd (enkel längd) i meter mellan strömkälla och last. a = area i mm 2. I = Strömstyrka i Ampere U = 0,0175x200 X 0,2 U = 3,5V 0,2 Spänningsfallet på 100 meter, med en kabelarea på 0,2 mm 2 och en strömstyrka på 200mA ger 3,5V i förlust. Det vill säga 20,5V vid lasten. För spänningsmatning av centralenheten är en tvåledare lämplig. Telekablar (lågspänning 12/24V DC). EKKX är en lämplig standardkabel. Vid risk för störningar bör partvinnad telekabel användas och som ett minimum ha en heltäckande skärm, till exempel ELAKY. Avskärmningen är till för att skydda kabeln från störningar som kan skada eller störa systemets funktion. 20

25 Yttre installation Tänk på det mekaniska skyddet. Där kabel kan skadas av fordon, till exempel vid snöskottning eller liknande, ska kabeln skyddas med hjälp av plåtskoning eller rör. Inre installation Kablar ska i så stor utsträckning som möjligt förläggas dolt. Där så inte är möjligt används kabelstegar och liknande. Speciellt viktigt är det att förlägga kablage till vitala funktioner dolt eller åtminstone på den låsta sidan. Till exempel kablar till öppnarknappar, elslutbleck och motorlås. Se avsnitt Hi-O för en säker krypterad installation. Kabelöverföring Kablage ut till elslutbleck/motorlås ska ledas via speciella kabelöverföringar med flexibel kabel när pardörrar används EA281 lång OBS! En flerkardelig mjukkabel måste användas. För ytterligare information om kabelöverförings produkter hänvisar vi till produktbladen för respektive produkt. Läsare Läsare kommunicerar med DAC via en 20mA strömslinga eller via CAN och Hi-O. Detta innebär att vanliga partvinnade telesignalkablar kan användas eftersom att läsaren är normalt placerad i närheten av DAC. Strömförsörjningen sker i samma kabel som kommunikationsslingan, detta avgör arean på ledarna. I områden med mycket åska, ska överspänningsskydd monteras. Ellås Uträkning av spänningsfall måste utföras. Strömförbrukningen avgör vilken area som krävs. Spolens aktuella strömförbrukning avgör hur stor ledare som krävs. Beräkna i överkant för att undvika att spänningsförlusten blir för stor. Montera skyddsdioden på elslutblecket (ellås, dörrspärr, elektromagnet eller eventuellt mellanrelä) när styrelektronik används. Dioden skyddar elektroniken mot transienter (spänningstoppar). Öppnarknapp Rekommenderad kabeltyp är EKKX 1x4x0,5 eller likvärdig. 21

26 Kringutrustning RX9101 För ytterligare information om dessa produkter hänvisar vi till produktbladen för respektive produkt. Transformator ST60S ST60S är en skyddstransformator (240/24V 2,5A) med ringkärna som är termiskt skyddad. Den är lämplig som kraftkälla för alla våra passageprodukter. Artikelnummer Transformator PSS60 PSS60 är en skyddstransformator (240/24V 2,5A) som kan monteras på en DIN-skena. Den är lämplig som kraftkälla för alla våra passageprodukter. Artikelnummer Kraftaggregat 24V 2450PS 2450PS reservkraftaggregat (240V/24V 5A) har två (2) stycken utgångar som vardera är tvåpoligt avsäkrade med 2,5A, plus och minus individuellt avsäkrade. Aggregatet är försett med överströmsskyddade, återställbara säkringar samt ett djupurladdningsskydd med larmrelä. Artikelnummer DAC är en kommunikationsenhet och en intelligent kopplingsplint avsedd att monteras vid varje dörr. Till varje enhet kan ellås, motorlås, läsare, larm och öppnarknapp anslutas. 430 kan agera larmdetektor när reläkort 400RC64 används. DAC430 hanterar seriella motorlås. Artikelnummer DAC430 S DAC500, DAC530 Hi-O DAC530 har samma funktion som DAC430. DAC530 är en Hi-O enhet som kan använda Hi-O komponenter men även hanterar seriella läsare som 6485EM och 6585MF. Hi-O motorlås kan anslutas, däremot inte seriella motorlås. Se sida 25 för mer information gällande Hi-O produkter. Upp till trettio Hi-O enheter kan anslutas till DAC500/DAC530. Artikelnummer S , S

27 DBL340, DBL342 DBL340, DBL342 är dörrbladsläsare i snygg, slimmad design som kan anslutas direkt till RX-centralen. Det som skiljer dem åt är att DBL342 har dörrbladsavkänning samt öppnarknappfunktion i det inre hantaget Artikelnummer DBL340 S , DBL342 S PCR40/PCR45 PCR40 är en kompaktläsare för innerdörrar som kan anslutas direkt till centralenheten. PCR40 hanterar ellås, exempelvis elslutbleck Solid575, och använder EM proxkort som avläsningsmetod. Artikelnummer Svart , Silvergrå PCR45 har samma funktioner som PCR40 men använder Mifareteknologin. Artikelnummer Svart , Silvergrå ÖppnarknappTKN01/TKN02 Öppnarknapp för användning på insidan av låsta dörrar där en enkel knapptryckning öppnar dörren och, i förekommande fall, förbikopplar larmet. TKN-01 för utanpåliggande montage och TKN-02 för infällt montage. Artikelnummer / ÖppnarknappTKN40 TKN40 är en beröringsöppnarknapp för användning på insidan av låsta dörrar där en enkel knapptryckning öppnar dörren och, i förekommande fall, förbikopplar larmet. TKN40 utanpåliggande/infällt montage. Artikelnummer

28 Kringutrustning DAC Interface 6390IF Interface för hantering av OEM-läsare, Wiegand, Proximitet eller klocka/data (magnet). Artikelnummer ÖppnarknappTKN01/TKN02 Öppnarknapp för användning på insidan av låsta dörrar där en enkel knapptryckning öppnar dörren och, i förekommande fall, förbikopplar larmet. TKN-01 för utanpåliggande montage och TKN-02 för infällt montage. Artikelnummer / ÖppnarknappTKN40 TKN40 är en beröringsöppnarknapp för användning på insidan av låsta dörrar där en enkel knapptryckning öppnar dörren och, i förekommande fall, förbikopplar larmet. TKN40 utanpåliggande/infällt montage. Artikelnummer Kringutrustning Läsare Regnskydd 6160RS Regnskydd 6160RS för läsare skyddar läsaren vid utomhusmontage. Det skyddar mot snö och isbildning och bör även användas vid montage i smutsiga miljöer, som till exempel garage. Artikelnummer Kodbärare Kodbärare finns i olika utföranden beroende på vilken läsartyp som ska användas, kort eller taggar. 24

29 Hi-O komponenter till DAC500 familjen. Samtliga Hi-O komponenter använder plug and play vid installationen. ÖppnarknappTKN50 TKN50 är en beröringsfri öppnarknapp för användning på insidan av låsta dörrar tillsammans med DAC500 där en enkel knapptryckning öppnar dörren och, i förekommande fall, förbikopplar larmet. TKN50 utanpåliggande/infällt montage. TKN50 ansluts till Hi-O bussen. Artikelnummer S EM läsare 5485EM 5485EM är en Hi-O läsare för beröringsfria kort med EM-teknik och utanpåliggande montage. 5485EM ansluts till Hi-O bussen. Finns som Svart/Silvergrå Artikelnummer S /S Mifare serie- och sektorläsare 5585MF 5585MF är en Hi-O läsare för beröringsfria kort med Mifare-teknologi, 5585MF-läsaren kan läsa det publika numret på Mifare-kort samt kortdata lagrad i låst sektor. ASSA rekommenderar att man använder sektorläsning för högsta säkerhet. För utanpåliggande montage. 5585MF ansluts till Hi-O bussen. Finns som Svart/Silvergrå Artikelnummer S /S ASSA Solid585 Elslutbleck Solid585 är ett Hi-O elslutbleck med samma mått och utseende som Solid575. Artikelnummer ASSA Motorlås 810C, 811C, EL654, EL754 är Hi-O motorlås, 810C finns med 50 och 70 mm djup och 811C finns med 35, 50 och 70 mm djup. 25

30 Master reset, initiering och adressering Master reset och initiering utförs för att nollställa RX9101 och DAC, PCR, DBL så att all oönskad information raderas ur minnet, därefter görs adresseringen. Adressering utförs på varje DAC, PCR, DBL och läsare så att dessa får en unik adress. Dessa tilldelade adresser ska inte ändras. Master reset och driftläge för RX9101 Gör enligt följande: 1. Bryt spänningen till centralenheten. 2. Ställ DIP-omkopplare 6 i läge ON och slå på spänningen igen. 3. Vänta tilldess WDG, B och C LED blinkar. ON: Rensar databasen på RX9101 vid uppstart och återställer RX9101 till fabriksinställningar. OBS! Om detta görs kommer RX9101 förlora alla inställningar och ny information måste laddas/matas ut till RX9101. OFF: Normal drift. 4. Bryt spänningen igen. 5. Ställ DIP-omkopplare 6 i läge OFF. 6. Slå på spänningen. Återställning av lösenord I RX finns det möjlighet att ha flera användare men endast en kan ha full behörighet till systemet. I den händelse att inloggningsuppgifterna för den användaren har förkommit finns det en möjlighet att återställa det till leveransinloggningen, det vill säga master utan lösenord. Så här gör du: 1. Ställ DIP2 i läge ON. OBS! Rör inga andra DIP-omkopplare. 2. Ställ tillbaka DIP2 till OFF. Nu är inloggningen till RX återställd till leveransinloggningen som är operatören master utan lösenord. 26

31 Initiering och adressering av DAC420/430, PCR, DBL (Med motorlås; se vidare i DAC-manualen. Observera att en DAC500 kräver att annat tillvägagångssätt, vilket beskrivs på nästa sida.) Gör enligt följande: 1. Med spänningen avslagen, ställ alla DIP-omkopplare i läge OFF. 2. Slå på spänningen (ca 10 sekunder). Då lysdioden WDG blinkar snabbt är enheten åter inställd till sina standardvärden. 3. Slå av spänningen och adressera DAC, PCR, DBL. 4. Slå på spänningen. DIP-omkopplarna är numrerade 1 8 och 1 5 används för adressering. Tabellen visar hur DIP-omkopplarna ska ställas vid adressering av DAC, PCR, DBL: Dörr/DIP ON 2 ON 3 ON ON 4 ON 5 ON ON 6 ON ON 7 ON ON ON 8 ON 9 ON ON 10 ON ON 11 ON ON ON 12 ON ON 13 ON ON ON 14 ON ON ON 15 ON ON ON ON 16 ON Tabell 6 OBS! Adress 0 används endast vid initiering. DIP-omkopplare 6 ON = Balanserad IN på SW, KP-2:13&14 kolvkontakt/dörrblad. Se vidare på sidan 12. DIP-omkopplare 7 OFF DIP-omkopplare 8 OFF 27

32 Initiering och adressering av DAC500/DAC530 Innan du påbörjar driftsättningen, måste du bestämma hur motorlåset eller elslutblecket skall användas, dvs. skall intern eller extern dörrlägesgivare användas i motorlåset och/eller skall elslutblecket arbeta i rättvänd eller omvänt läge. Notera att DIP-omkopplarnas funktion skiljer sig åt i initieringsläge och driftläge. A Installera och lås en nyinstallerad Hi-O dörrmiljö A1 Anslut Hi-O enheterna till DAC Var noga med att koppla in kablarna mellan Hi-O enheten och DAC5007DAC530 rätt, CAN H till CAN H och CAN L till CAN L. A2 Anslut kablar till spänning Anslut spänningsmatning till Hi-O enheten från DAC. Vänta med att slå på spänningen. A3 Välj grupp för Hi-O enheten Välj rätt grupp på Hi-O enheten, 1 eller 2 beroende på vilken enhet som är installerad. Grupp 1 = utsida (yttre läsare, motorlås, elbleck eller öppnarknapp RTE). Grupp 2 = insida (inre läsare eller yttre öppnarknapp för dörrautomatik). A4 Säkerställ att DAC500/DAC530 är terminerad Detta görs genom att sätta termineringsbygeln i läge ON i DAC. A5 Initiera och lås Hi-O enheterna till DAC. a) Med spänningen avslagen ställ DIP-omkopplare 7 och Door monitor ingången i önskat läge för att initiera rätt funktion i enheten (se initieringsmatris på sidan 31) b) Slå på spänningen. c) Vänta tills WDG dioden (blå) blinkar snabbt och PWR dioden (gul) lyser fast (kan ta upp till 3 minuter, normalt ca 45 sekunder). d) Stäng av spänningen. A6 Adressera DAC till önska adress. Notera att Door monitor ingången skall vara bygglad i driftläge om den inte används. A7 Dörrmiljön är nu konfigurerad och låst till berörd DAC. 28

33 B Lägg till ytterligare Hi-O enhet till en låst Hi-O dörrmiljö. B1 Med spänningen avslagen, anslut nya olåsta Hi-O enheter enligt A1 A3. B2 Initiera och lås Hi-O enheterna (och därmed dörrmiljön) a) Med spänningen avslagen ställ DIP-omkopplare 7 och Door monitor ingången i önskat läge för att initiera rätt funktion i enheten (se initieringsmatris sidan 31) b) Slå på spänningen. c) Vänta tills WDG dioden (blå) blinkar snabbt och PWR dioden (gul) lyser fast (kan ta upp till 3 minuter, normalt ca 45 sekunder). d) Stäng av spänningen. B3 Adressera DAC till önskad adress. Notera att Door monitor ingången skall vara bygglad i driftläge om den inte används. B4 Dörrmiljön är nu konfigurerad och låst till DAC Kommunikationen i Hi-O dörrmiljön är nu krypterad, låst till berörd DAC och säker. Det innebär att nya enheter inte kan anslutas. Enheterna i dörrmiljön kan heller inte flyttas, utan att först låsas upp. Om ytterligare enheter i efterhand läggs till måste initieringen utföras igen. För att bibehålla tidigare funktion, se DAC initieringsmatris på sidan

34 C Flytta eller ta bort låst Hi-O enhet Viktigt att notera Se alltid till att låsa upp Hi-O enheter när du tar bort dem från en dörrmiljö, om du inte gör det kan de inte användas i annan dörrmiljö. C1 Lås upp dörrmiljön och Hi-O konfigurationen i vilken berörd Hi-O enhet finns. a) Med spänningen avslagen, ställ samtliga DIP-omkopplare i OFF. b) Håll sabotagekontakten intryckt och slå på spänningen c) Håll kvar sabotagekontakten tilldess WDG dioden (blå) blinkar långsamt. d) Vänta till WDG dioden (blå) blinkar fort och PWR dioden (gul) tänds. e) Slå av spänningen f) Du kan nu ta bort Hi-O enheten C2 Initiera och lås Hi-O enheterna (därmed dörrmiljön) a) Med spänningen avslagen ställ DIP-omkopplare 7 och Door monitor ingången i önskat läge för att initiera rätt funktion i enheten (se initieringsmatris på sidan 31) b) Slå på spänningen. c) Vänta tills WDG dioden (blå) blinkar snabbt och PWR dioden (gul) lyser fast (kan ta upp till 3 minuter, normalt ca 45 sekunder). d) Stäng av spänningen. C3 Adressera DAC500/DAC530 till önskad adress. Notera att Door monitor ingången skall vara bygglad i driftläge om den inte används. Kommunikationen i Hi-O dörrmiljön är nu krypterad, låst och säker. Det innebär att Plug-and-play läget är avstängt och att nya enheter inte kan anslutas. Enheterna i dörrmiljön kan heller inte flyttas, utan att först låsas upp. Om ytterligare enheter i efterhand läggs till måste initieringen utföras igen för att bibehålla tidigare funktion. Se DAC initieringsmatris. 30

35 Initieringsmatris DAC500, DAC530, DAC564 (Notera att detta gäller vid initiering och inte i driftläge) DIP 7 Door monitor ingång Elbleck Förklaring Sluten OFF Givare i motorlås aktiv. Rättvänd funktion på elbleck Öppen Button ingången sluten vid initiering Button ingången öppen vid initiering ON ON Givare i motorlås aktiv. Omvänd funktion på elbleck Givare i motorlås inaktiv. Omvänd funktion på elbleck Givare i motorlås inaktiv. OFF Rättvänd funktion på elbleck DAC500 i standalone-läge Ingången blir flanktriggad, dvs. DAC500 kommer att låsa dörren enligt inställd tid om ingången förblir sluten i drift. Ingången blir nivåtriggad, dvs. DAC500 kommer att ställa dörren olåst så länge som ingången är sluten, vilket är normal läge. Notera! Om elblecket används i omvänd funktion, måste det även mekaniskt ändras till detta läge. Adressering Hi-O enheter Grupp 1 = yttre läsare, motorlås, elbleck eller öppnarknapp RTE. Grupp 2 = inre läsare eller yttre öppnarknapp för dörrautomatik. 31

36 Installation Hi-O Komponenter Anslutningsskisser, Hi-O komponenter. Hi-O enheterna kan anslutas som en buss eller som en stjärnkoppling. Terminering görs normalt endast i DAC och då genom att sätta termineringsbygeln i läge ON. 32

37 Adressering CL läsare CL Läsare (Adresseringen gäller inte Hi-O läsare) Vid anslutning av en läsare till DAC skall adressen vara 0 (noll). Vid anslutning av både yttre och inre läsare skall den yttre ha adress 0 (noll) och den inre läsaren adress 4 (fyra). Yttre läsare = Alla DIP-omkopplare i läge OFF (adress 0) Inre läsare = DIP-omkopplare 3 i läge ON (adress 4) Läsare/DIP Yttre (0) OFF OFF OFF OFF Inre (4) OFF OFF ON OFF OBS! Används andra läsartyper tillsammans med Interface 6390IF ska interfacet adresseras på samma sätt som ovan. 33

38 Checklista vid uppstart Kontrollera att alla kabelanslutningarna har isolerats och är fastdragna. Koppla både dörrövervakning och blockeringsingång till 0V om de inte används Kontrollera att läsarna är rätt adresserade. Inre läsare med adress 4 (DIP-omkopplare 3 ON) och yttre läsare med adress 0 (alla DIP-omkopplare i läge OFF). Om det är Hi-O läsare ska yttre ha grupp 1 och inre löäsare grupp 2 Adressera DAC, PCR, DBL. Installera dörren/dörrarna i programmet. Se vidare i bruksanvisningen. När spänningen är på ska LED-indikeringen (PWR i DAC, PCR, DBL och WDG i centralenheten) blinka. Se sidan 35. Den gula pilen ska lysa på alla läsare som är kopplade till DAC. Kontrollera spänningen för kommunikationsslingan till läsare. Detta gör du mellan anslutning C+ och C- i DAC. Den ska vara cirka 2,2V om endast en (1) läsare är ansluten och slingan är intakt. Vid anslutning av två (2) läsare ska spänningen vara cirka 4,4V. Vid dörren 1. Tryck på öppnarknappen. Den gröna gubben ska tändas och elslutblecket öppna. Om inte, kontrollera anslutningarna. 2. Tryck på öppnarknappen och öppna dörren inom 3 sekunder. Elslutblecket ska låsa efter att dörren har öppnats. I annat fall, kontrollera funktionen på kolvkontakten i elslutblecket. Stäng dörren. 3. Tryck på öppnarknappen och öppna dörren. Håll dörren öppen i mer än 30 sekunder. Summern i läsaren ska börja ljuda. Den ska tystna när dörren stängs. 4. Presentera en kodbärare för läsaren. Den röda gubben ska tändas. Detta visar att läsaren kommunicerar med DAC, PCR, DBL/centralenheten. Detta kräver att dörren är installerad i programmet. Se vidare i bruksanvisningen. 34

39 Felsökning DAC Om läsarna/dörrmiljön inte fungerar: Kontrollera, med hjälp av LEDindikeringarna, att DAC, PCR, DBL fungerar som den ska. PWR WDG TxD RxD (Spänning) Gul indikering, visar att det finns spänning. (OK) Normal blink ca 2 Hz Master reset klar ca 20 Hz = snabb blink Fast sken Fel (Kommunikation) Blinkar snabbt vid svar till centralenheten. (Kommunikation) Blinkar snabbt vid kommunikation till centralenheten. RX9101 Blinkar långsamt (oregelbundet) = En eller flera installerade DAC, PCR, DBL kan ha problem med kommunikationen, orsakat av till exempel kabelbrott. Snabb blink = Kommunikation med centralenheten. Släckt = Kommunikationskablarna är OK men centralenheten kommunicerar inte, eller så är samtliga dörrar är avinstallerade i programmet. LED-indikeringar på CPU-kortet: WDG (OK) Blinkar snabbt ca 15 Hz = Centralenheten fungerar normalt. Blinkar långsamt tillsammans med LED B och C = Kontrollera DIP-omkopplare 1 LED-indikeringar på tilläggskort 9101D3 Vid respektive dörranslutning finns en LED-indikering som alltid ska vara tänd om en DAC, PCR, DBL är ansluten. LED flämtar lite vid kommunikation med dörrmiljön. Om Aperio ComHub ska anslutas måste 9101D3 kortet var bestyckat med 9101D3A pluggen. 35

40 Läsare PROBLEM Kortsymbolen och röd gubbe blinkar växelvis. Kortsymbolen slocknar (blinkar väldigt långsamt) och grön gubbe blinkar till. Kortsymbolen blinkar (tänds och släcks varje sekund). Röd gubbe lyser, trots att ett giltigt kort dras i läsaren. Kortsymbolen lyser fast. När kodbäraren presenteras för läsaren blinkar kortsymbolen till men inget annat händer. ÅTGÄRD Samma adress på den inre och den yttre läsaren (kommunikationsstörning). Åtgärd: Adressera de båda läsarna rätt, den yttre skall ha adress 0 (noll) och inre adress 4 (fyra). Läsaren kommunicerar inte med DAC. Kan vara följande: DAC står i initieringsläge. Kommunikationen till läsaren är felvänd. Kabelbrott på läsarens kablar. Yttre läsare är OK, men den inre läsaren beter sig enligt ovan. Åtgärd: Adressera de båda läsarna rätt, den yttre skall ha adress 0 (noll) och inre adress 4 (fyra). Avbrott i kommunikationen mellan centralenhet och DAC, PCR, DBL, alternativt är dörren inte installerad i programmet. Fel systemnummer. Fel format på kortdata. Kontrollera kort och schemanummer i programmet. DAC, PCR, DBL är blockerad. Kontrollera vad som visas i loggen för det aktuella kortet. Kontrollera blockeringsingången i DAC. Fel typ av läsare är vald i programmet. Åtgärd: Kontrollera att rätt läsartyp är installerad, så väl hårdvara som mjukvara. 36

41 00068e30075f Beskrivning av RX9101 RX9101 anslutningar Button = Olåst vid slutning till 0V. Dörren låser, även om ingången förblir sluten. SW = Dörren antas vara stängd när klämma 13 är kopplad till 0V (klämma 12) när DIP3 = OFF DIP3 ON = Balanserad ingång på Door monitor 2k2 se sidan 42 RX9101 måste startas om efter att DIP3 =ON Balanserat läge är valt. Elslutbleck (1 & 2) Spole. För funktion och spänning se bygelfält på sidan 40 Kopplingsplintar RE1 NO/NC RE1-C RE2 NO/NC RE2-C CAN-H CAN- L +12V 0V CL+ CL- Button 0V SW AC/DC AC/DC Elbleck/ Eltryckeslås (Klämma 1 = +, 2 = -) LFK (Temporär larmförbikoppling) Förberedd för framtida Hi-O anslutning Matning till läsare samt Hi-O komponenter Direktkopplade motorlås och CL läsare Buttom = Anslutning av öppnarknapp 0V = Gemensam för SW samt Button. SW = Ingång för dörrläges givare Matning av centralen 17-50V DC samt 17-35V AC RX9101 kan inte matas med 12V! 37

42 00068e30075f LED indikeringarnas placering på centralkortet WDG A B C D Over load 12V Out CL reader connected RE 1 Over load RE1 12V Out RE 2 38

43 Lysdioder på CPU-kortet På CPU-kortet finns ett antal lysdioder som var och en indikerar olika statuslägen. Nedan beskrivs de olika dioderna och deras lägen. Lysdioderna betydelse. PWR: (Spänning) WDG: Blå CL: Röd: OL: (Over Load) (OK )Blå indikering, blink ca. 2 Hz (2 blink/sek.) Passerapplikationen startat Fast sken Linux startar Lyser när läsare är anslutna till CL+/CL- porten Lyser när överströmsskyddet till 12V ut är utlöst, klämma +12V/0V (Matning till läsare mm) A: Gul: Ingen funktion i RX läge. Blinkar långsamt när undercentralen försöker skapa kontakt med ARX-servern. Lyser med fast sken när undercentralen har kontakt med ARX. B: Röd Ingen funktion i RX Lyser när undercentralen har meddelanden att sända till ARX. C: Grön: Ingen funktion i RX Tar emot data D: Grön: Session uppkopplad mot webbläsare. 12v Over: Röd: Link: Lyser när överströmsskyddet till 12V ut via RE1 NO/C är överbelastat Lyser vid länk. Släckt då ingen länk finns. 100M: Lyser vid 100Mbit kommunikation. Släckt då ingen 100Mbit kommunikation finns ACT: Blinkar vid aktivitet på Ethernet-porten. Då spänningen till kortet slås på tänds lysdioder för att man ska kunna kontrollera att de fungerar. Efter ca 1 sekund släcks alla lysdioder utom den blå WDOG. 39

44 00068e30075f Bygelfält RX9101 Hi-O terminering Val av NO/NC relä 1 (Ellås relä) 12V ut (1=+, 2=-) (12V Ut på relä 1) V in (1=+, 2=-) (V In spänning ut på relä 1) Potentialfri kontakt Val av NO/NC relä 2 (LFK) DIP-omkopplare DIP1 Telnet ON/OFF DIP2 I läge ON Återställer operatör och lösenord till master och tomt lösenord DIP3 Balanserad dörrbladslägeskontakt DIP4 Fast IP DIP5 OFF= https: eller ON = http: Gäller RX9101 DIP6 Master reset samt testläge 40

45 DIP- Inställningar RX9101 huvudkortet DIP1 Telnet Om DIP1 står i läge ON när RX9101 startas är det möjligt att kommunicera via Telnet med centralen. Används när centralen ska konfigureras via Ethernet-kontakten. DIP2 Återställer lösenord och operatör DIP2 i ON återställer operatör till master utan lösenord. DIP3 Balanserad dörrbladslägesgivare DIP3 i läge ON och två motstånd på 2,2KΩ monterade på dörrkontakten, centralen ska därefter startas om. DIP4 Fast IP Kan användas när man önskar sätta upp centralen med hjälp av en TPkabel, används tillsammans med DIP1. DIP5 eller RX9101 arbetar alltid i läge, om man önskar stänga av det säkra läget och köra okrypterat ställs DIP5 i läge ON, och RX9101 startas om. Nu är man i läge. DIP6 Master reset samt återställning av lösenord DIP6 i läge ON ställer RX9101 i testläge. I testläget kan man prova installerade läsare och lås, däremot inte motorlåset. Normalläget för DIP6 är OFF. OBS! Om DIP6 står i ON läge vid uppstart raderas hela databasen. Master reset Ställ DIP6 i läge ON. Centralen gör en master reset på samtliga parametrar vid uppstart och återställer RX9101 till fabriksinställningar. OBS! När detta görs kommer RX9101 förlora alla inställningar och ny information måste laddas ut eller återställas från en backup. 41

46 Balanserad Dörrövervakningskontakt DIP3 ON = Balanserad IN på SW. Motstånd på 2,2k levereras med RX9101. Dessa värden gäller för ingången på RX9101 (12&13) SAB R in 1,8k OK 1,8k R in 3,3k LARM 3,3k R i n 15k SAB R in 15k Denna funktion innebär att man får hela kedjan (från larmcentral via RX9101 till dörr) dubbelbalanserad och RX9101 fungerar som en detektor. Se bilden nedan. RX9101 måste startas om efter att DIP3 = ON Balanserat läge är valt. 42

47 Æ Æ Æ Installation hårdvara Anslutningar av läsare till RX9101 En läsare e30075f 7 A B 6485EM Två läsare Yttre läsare DIP1-3 i läge OFF e30075f 7 A B 6485EM A 0 B 6485EM Inre läsare DIP3 I läge ON 43

48 El bleck med dörrbladsavkänning samt öppnarknapp V NO 00068e30075f NC 12V ut (1=+, 2=-) (12V Ut på relä 1) V in (1=+, 2=-) (V In spänning ut på relä 1) Potentialfri kontakt 44

49 ADD-ON CARD ADD-ON CARD ADD-ON CARD 17-24V AC/DC 12V DC ON OFF PWR WDG TxD RxD 17-24V AC/DC 12V DC ON OFF PWR WDG TxD RxD 17-24V AC/DC 12V DC ON OFF PWR WDG TxD RxD Termination Termination Termination COM-LOOP READER BUTTON DAC DOOR MONITOR AC/DC 1 AC/DC 2 C+ 3 C- 4 CAN H5 CAN L 6 12V 7 0V 8 C+ 9 C- 10 IN 11 0V 12 IN 13 0V 14 (+) NO/NC 15 COM-LOOP READER BUTTON (-) C 16 NO/NC 17 C 18 DAC DOOR MONITOR AC/DC 1 AC/DC 2 C+ 3 C- 4 CAN H5 CAN L 6 12V 7 0V 8 C+ 9 C- 10 IN 11 0V 12 IN 13 0V 14 (+) NO/NC 15 COM-LOOP READER BUTTON (-) C 16 NO/NC 17 C 18 DAC DOOR MONITOR AC/DC 1 AC/DC 2 C+ 3 C- 4 CAN H5 CAN L 6 12V 7 0V 8 C+ 9 C- 10 IN 11 0V 12 IN 13 0V 14 (+) NO/NC 15 (-) C 16 NO/NC 17 C 18 RE DC NO NO RE DC NO NO RE DC NO NO 12V OVER VIN J8 J2 J3 J8 RE NC NC 12V 12V OVER VIN J8 J2 J3 J8 RE NC NC LOCK ALARM 12V 12V OVER VIN J8 J2 J3 J8 RE NC NC LOCK ALARM 12V LOCK ALARM ADD-ON CARD Termination J2 J3 LOCK ALARM RX9101 med ADD-ON kort 9101D3 och DAC 24V DC + - DAC DAC AC/DC V AC/DC 12V DC ON OFF PWR WDG TxD RxD AC/DC 2 C+ 3 COM-LOOP C- 4 CAN H5 CAN L 6 12V 7 12V OVER VIN 12V RE J8 J8 DC RE 00068e30075f 0V 8 C+ 9 READER C- 10 IN 11 NO NC BUTTON 0V 12 IN 13 DOOR MONITOR 0V 14 (+) NO/NC 15 (-) C 16 NO NC NO/NC 17 C 18 24V DC + - DAC DAC 00068e30075f DAC Adressera DAC till rätt adress så att det motsvara inställningarna i programmet! 45

50 Direktkopplad DBL34, DBL340, DBL342 till RX V DC e30075f RX9101 kan även hantera DBL kopplade direkt till centralen, den direktkopplade DBL adresseras till 1 (DIP1 = ON). Anslutningen görs till 12V, 0V, CL+, CL- på huvudkortet. OBS! PCR eller DAC ska inte anslutas direkt till huvudkortet. Man kan även ansluta upp till ytterligare tre DBL enheter till centralen när man har 9101D3 kortet installerat, eller en mix med DAC. Adresseringen gör på samma sätt som adresseringen av DAC se sidan 56 24V DC e30075f 46

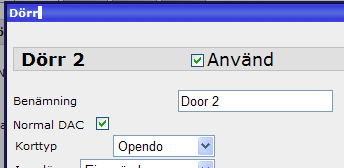

51 VOXIO Reader (9101R4850) or (9101D3 with 9101D3A) +12V A B 0V 1 I programmet väljs Opendo som lästeknik. Aperio COMHUB (9101R4850) eller (9101D3 med 9101D3A) 12-24V DC GND +12V A B 0V RS485 B RS485 A För adressering av RS485 läsare samt ComHub, se tabel på sidan Max längd på kabel till ComHub är 1000 meter. Vid kabellängder över 500 meter rekommenderas att 24V DC används som matning till ComHubslingan. Se även ComHub-manualen för hur termineringen ska vara utförd. Använd spänningsfallsberäkningen på sidan

52 Aperio ComHub (9101D3 med 9101D3A) V DC GND RS485 B RS485 A 12-24V DC GND RS485 B RS485 A 12-24V DC GND RS485 B RS485 A Aperio RS485 Port B 00068e30075f Max längd på kabel till ComHub är 1000 meter. Vid kabellängder över 500 meter rekommenderas att 24V DC används som matning till ComHubslingan. Se även ComHub-manualen för hur termineringen ska vara utförd. Använd spänningsfallsberäkningen på sidan 20. Aperio ComHub adresseras från 2-15 för dörr position 2-15 och dörr position 16 adresseras som 1. Max 12 ComHub kan anslutas, mellan dessa adresser. I programmet installeras Aperio-dörrar, enligt nedan: DAC, PCR, DBL ansluten dörr, samt välj rätt läsarteknologi 48
