RAPPORT. Dagvattenutredning Sätra 23:2 m.fl. RAPATAC AB UPPSALA VA OCH VATTENRESURSER UPPDRAGSNUMMER PERNILLA THUR

Transkript

1 RAPATAC AB Dagvattenutredning Sätra 23:2 m.fl. UPPDRAGSNUMMER UPPSALA VA OCH VATTENRESURSER PERNILLA THUR KVALITETSGRANSKARE: TOVE LINDFORS

2

3 Innehållsförteckning 1 Inledning Uppdrag och syfte Organisation 3 2 Riktlinjer för planering av dagvatten Gävle kommuns dagvattenpolicy Förslag till riktvärden för dagvatten Svenskt Vattens publikation P Områdesbeskrivning Före exploatering Efter exploatering 7 4 Förutsättningar Flödesvägar och lågpunktsanalys Geologiska och hydrogeologiska förhållanden Recipient Dagvattenledningar i anslutning till planområdet 13 5 Beräkningar Indata Dagvattenflöden och erforderlig fördröjningsvolym Föroreningsberäkningar 15 6 Systemlösning för dagvattenhantering Höjdsättning och sekundära avrinningsvägar Reningseffekt i föreslagna anläggningar Växtbäddar Träd i skelettjordar Permeabla ytor Grönt tak 25 1(28)

4 7 Slutsatser 27 8 Litteraturförteckning 28 2(28)

5 1 Inledning 1.1 Uppdrag och syfte Detta PM syftar till att redovisa dagvattensituationen i Sätra 23:2 m.fl., Sätra Centrum, före och efter planerad bebyggelse i området, samt att bedöma vilka åtgärder som kan behövas för att hantera framtida dagvattenflöden och föroreningar. Kvarteret ligger i Sätra i nordvästra Gävle. Syftet med utredningen är: Beräkning av dagvattenflöden före och efter exploatering. Dimensionerande flöden beräknas för 20- och 10-årsregn. Framtagande av erforderliga fördröjningsvolymer. Konsekvenser vid extrema flöden, minst ett 100-årsregn. Beräkning av föroreningshalter före och efter exploatering. Föroreningsmängder och koncentrationer i dagvattnet beräknas i StormTac och jämförs med riktvärden enligt Förslag till riktvärden för dagvattenutsläpp (2009). Förslag till åtgärder (utifrån behov av fördröjning och rening) för att hantera dagvattnet inom planområdet. 1.2 Organisation Beställare Uppdragsledare Handläggare Intern kvalitetsgranskare Rapatac AB Cecilia Sjöberg, Sweco Environment AB Pernilla Thur, Sweco Environment AB Tove Lindfors, Sweco Environment AB 3(28)

6 2 Riktlinjer för planering av dagvatten 2.1 Gävle kommuns dagvattenpolicy Gävle kommuns dagvattenpolicy har nio riktlinjer som ska följas. Dessa är: - Dagvatten skall ses som en estetisk, biologisk och hydrologisk resurs och omhändertas på ett för platsen lämpligt sätt. - Dagvatten skall hanteras på ett säkert, miljöanpassat och kostnadseffektivt sätt så att god bebyggelsemiljö och god naturmiljö kan uppnås och olägenheter undvikas. - Den naturliga vattenbalansen skall eftersträvas. - Lokalt omhändertagande av dagvatten skall genomföras där så är miljömässigt motiverat, tekniskt möjligt och ekonomiskt rimligt. - Tillförseln av dagvatten i ledningssystem skall minska. - Dagvatten skall användas som resurs för närmiljön och synliggöras där så är möjligt och motiverat. - Förorening av dagvatten skall begränsas, främst vad gäller metall- och petroleumprodukter. Åtgärder för att minska föroreningar skall genomföras i första hand vid föroreningarnas källor där så är miljömässigt motiverat, tekniskt möjligt och ekonomiskt rimligt. - Smutsigt dagvatten skall där så är möjligt och motiverat separeras från rent. - Principen för finansiering av dagvattenåtgärder är att den som orsakar belastningen betalar. 2.2 Förslag till riktvärden för dagvatten Det finns idag (år 2017) inga fastställda riktvärden för föroreningshalter i dagvatten. Bedömningar görs från fall till fall utifrån referensvärden och bedömningar av recipientens känslighet. Behov kan dock finnas att ibland använda rikt-/jämförelsevärden för att spegla påverkan från dagvatten på recipient ur föroreningssynpunkt. Med anledning av detta tog Riktvärdesgruppen under 2009 fram riktvärden för föroreningar i dagvatten som ska fungera som en indikator på om rening av dagvattnet är nödvändigt. Reningen ska då göras med bästa möjliga teknik och till en rimlig kostnad med målsättningen att åtgärderna leder till att riktvärdena inte överskrids (Riktvärdesgruppen, 2009). I utredningen har Riktvärdesgruppens riktvärden nyttjats för att bedöma om dagvatten bör omhändertas och renas. De finns olika nivåer på dessa riktvärden beroende på typen av recipient samt om utsläppet sker direkt till recipient eller om dagvattnet först leds via dike, damm eller ledning och därefter till recipienten. I denna utredning jämförs halter med 4(28)

7 riktvärde som motsvarar direktutsläpp till mindre sjöar, vattendrag och havsvikar (Tabell 1). Tabell 1. Föreslagna riktvärden för dagvattenutsläpp givna i årsmedelhalt. Angivna riktvärden motsvarar direktutsläpp till mindre sjöar, vattendrag och havsvikar (Riktvärdesgruppen 2009). Ämne Enhet Riktvärde (årsmedelhalt) Fosfor (P) μg/l 160 Kväve (N) mg/l 2,0 Bly (Pb) μg/l 8 Koppar (Cu) μg/l 18 Zink (Zn) μg/l 75 Kadmium (Cd) μg/l 0,4 Krom (Cr) μg/l 10 Nickel (Ni) μg/l 15 Kvicksilver (Hg) μg/l 0,03 Suspenderad substans (SS) mg/l 40 Olja mg/l 0,4 Benso(a)pyren (BaP) μg/l 0, Svenskt Vattens publikation P110 Svenskt Vattens P110 är en publikation som ger rekommendationer för hur nya exploateringsområden ska uppnå uppsatta funktionskrav för skydd av anläggningar och bebyggelse (Svenskt Vatten, 2016). Publikationen berör även befintliga områden och visar att mycket arbete kommer att krävas för att uppnå en förbättrad säkerhet mot översvämning i befintliga samhällen och reducera utsläppen av dagvattenföroreningar till recipienter. Huvudbudskapen i P110 är övergripande krav och förutsättningar för samhällenas avvattning, dimensionering och utformning av nya dagvattenledningar, dimensionering och utformning av nya spillvattenledningar, och hur vatten från husgrundsdräneringar ska avledas och tas om hand. I syfte att ta hänsyn till framtida klimatförändringar föreslår Svenskt Vatten att nederbördsintensiteten ska ökas med 25 % i beräkningar då utredning av dagvattenfrågan sker. Ledningssystemen ska även, som ett minimikrav, dimensioneras för att klara en nederbörd med återkomsttiden 5 år vid fylld ledning och 20 år för trycklinjen i marknivån för tät bebyggelse. 5(28)

8 Då nya dagvattensystem ska anläggas är det också grundläggande att husgrunder och byggnader inte översvämmas då kapaciteten i ledningar och öppna diken överskrids. Därmed är det viktigt att ta hänsyn till hur byggnader ska höjdsättas så att ytligt rinnande dagvatten kan rinna undan utan att skada bebyggelse. 6(28)

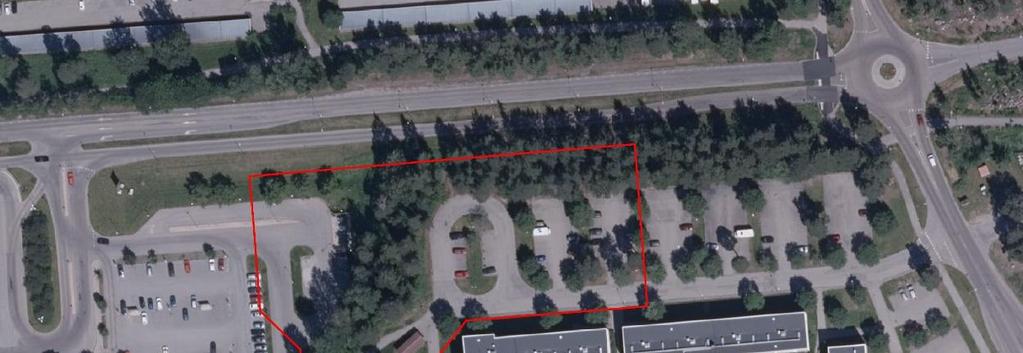

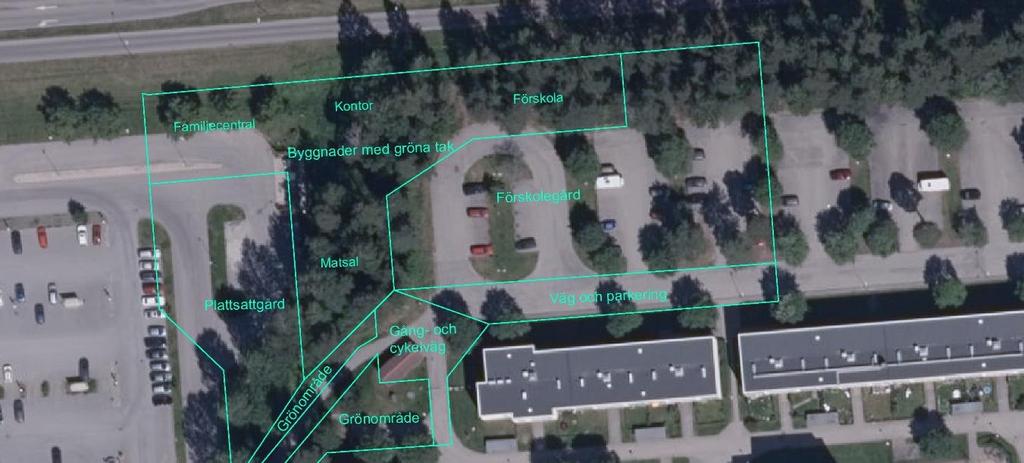

9 3 Områdesbeskrivning 3.1 Före exploatering Planområdet ligger i Sätra i nordvästra Gävle. Det är ca 1 ha stort och består före exploatering av parkeringar och skogspartier, se Figur 1. Figur 1. Planområdet markerat med röd linje. 3.2 Efter exploatering För området planeras en förskola med en utomhusgård med mycket grönt. En byggnad för familjecentral och en plattsatt gård har redan uppförts. Gråstensvägen ligger kvar och fungerar som lokalgata och avlämningsplats för förskolan, se Figur 2. 7(28)

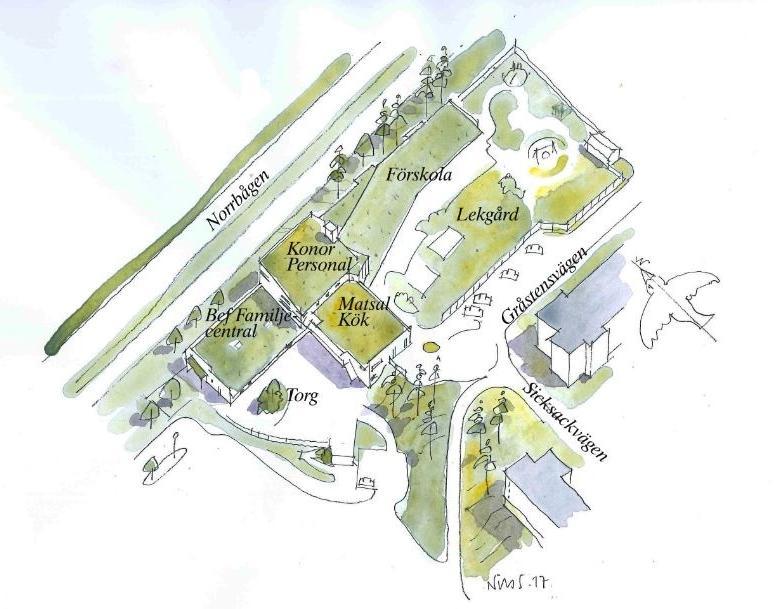

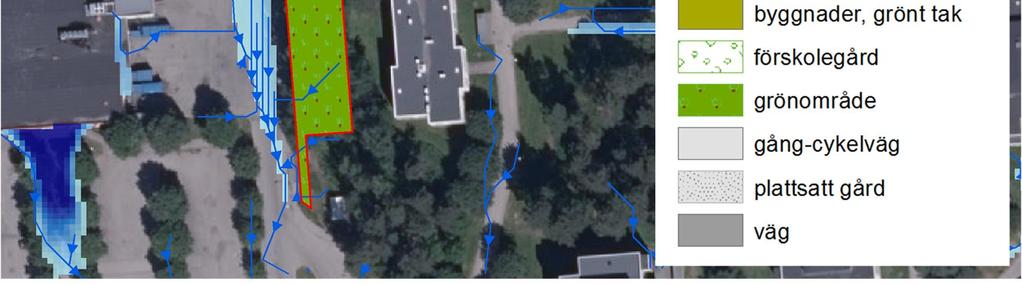

10 Figur 2. Planerad markanvändning efter exploatering. 8(28)

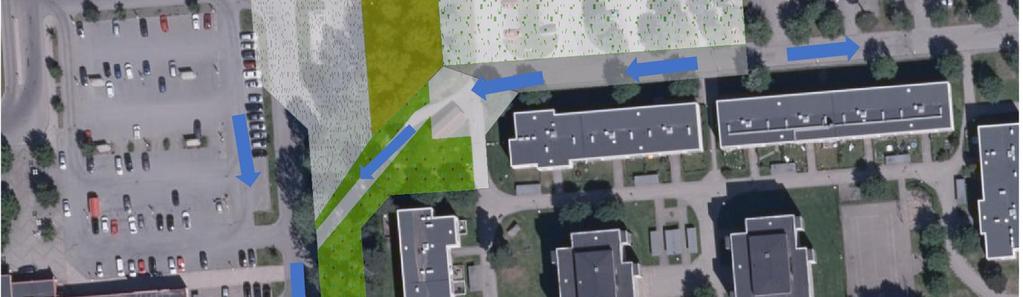

11 4 Förutsättningar 4.1 Flödesvägar och lågpunktsanalys Utifrån höjddata, erhållen från Gävle kommun , har analys av flödesvägar och lågpunkter/instängda områden utförts och resultat visas i Figur 3. Inom planområdet identifieras två lågpunkter, se Figur 3. Med lågpunkter avses här instängda områden från vilka dagvatten inte kan avrinna ytledes. I händelse av extrem nederbörd går ledningssystemen fulla och avrinningen sker ytledes på markytan. Från de instängda områdena kan vattnet inte rinna vidare ytledes utan riskerar att orsaka översvämningar som kan leda till skadliga översvämningar på byggnader. Då delar av området redan byggts har två punkter markerats som riskområden för översvämningar, se Figur 4. Den mindre lågpunkten har sannolikt byggts bort, men höjdsättningen där och huruvida det markerade inflödet till området norrifrån är hanterat är osäkert. Det andra riskområdet är markerat mellan byggnaden och den plattsatta gården. Även här bör höjdsättningen undersökas för att säkerställa att byggnaden inte riskerar att svämma över. Figur 3. Identifierade lågpunkter i området, mörkare blått lägre punkt. Blå pilar visar flödesriktningar. Planområdet är markerat med röd linje. 9(28)

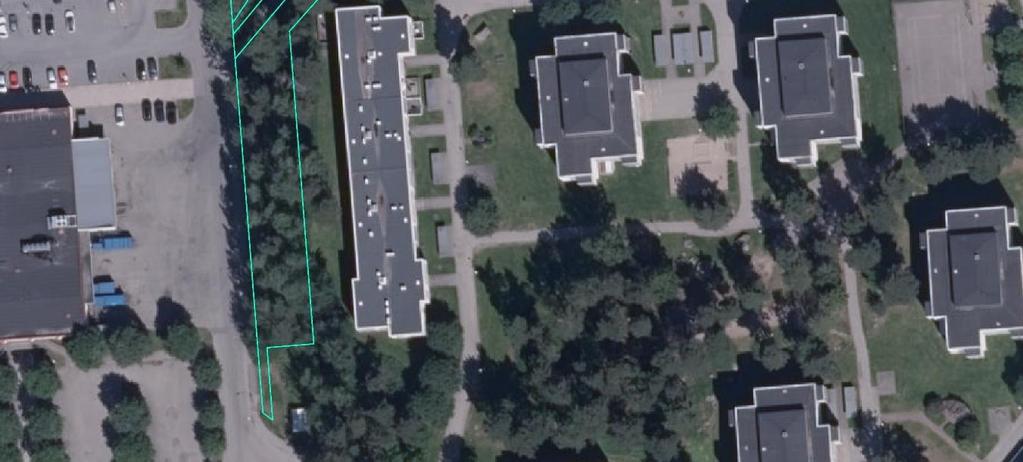

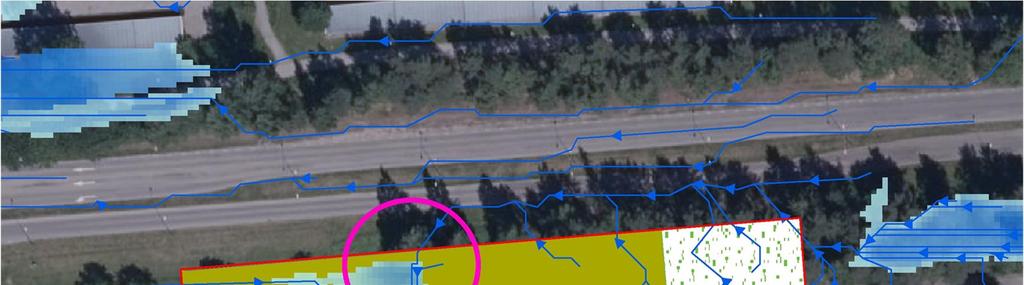

12 Figur 4. Identifierade problemområden inringade. Lågpunkter vid befintlig familjecentral och planerat kontor. Mörkare blått lägre punkt. Blå pilar visar flödesriktningar. Planområdet är markerat med röd linje. 10(28)

13 4.2 Geologiska och hydrogeologiska förhållanden SGU:s jordartskarta visar att hela planområdet utgörs av en sandig morän och jorddjupet är bedömt till 3-5 meter. Infiltration av dagvatten i grönområdena är således möjlig men måttlig. En geoteknisk undersökning rekommenderas för att utreda infiltrationsmöjligheterna för planområdet i stort. Även grundvattenytans nivå bör undersökas. Ska infiltration vara möjlig krävs det en omättad yta i marken ovanför grundvattennivån. Infiltration av dagvatten är positivt både för dagvattenhanteringen och för grundvattenbildningen. 4.3 Recipient Bäckebrobäcken rinner förbi väster om området. Bäcken rinner ut i Gavleån som i sin tur mynnar ut i Inre Fjärden. Området hör till det kommunala verksamhetsområdet för dagvatten och dagvattennätet mynnar ut i Inre Fjärden. Dagvatten som infiltrerar har sannolikt Bäckebrobäcken (SE ) och/eller Gavleån (SE ) som ytvattenrecipient. Planområdet ligger inom Gavleåns avrinningsområde, Figur 5. Det finns också ett vattenskyddsområde för grundvattenmagasinet Gävle-Sandviken (SE ) söder om planområdet, Figur 5. Planområdet ligger utanför grundvattenmagasinets tillrinningsområde och bör inte påverka kvaliteten på magasinet. Recipient från planområdets dagvattennät är Inre Fjärden (SE ). Vattenförekomsterna omfattas av miljökvalitetsnormer (MKN) om god status för ytvatten. MKN fastställdes av Vattenmyndigheterna enligt Vattenförvaltningsförordningen (2004:660) som baseras på EU:s ramdirektiv för vatten (2000/60/EG). Målsättningen är att MKN för Bäckebrobäcken ska ha uppnått God ekologisk status till God kemiska ytvattenstatus ska ha uppnåtts 2015, med mindre stränga krav för bromerade difenyleter, kvicksilver, kadmium och bly. Bäckebrobäcken har även problem med tillförsel av miljögifter. Målsättningen är att MKN för Gavleån ska ha uppnåtts till 2021 avseende ekologisk status. Tidsfristen beror av flödesregeringar, morfologiska förändringar, övergödning och kontinuitet. Gavleån har även problem med tillförsel av miljögifter. Målsättningen är att MKN för Inre Fjärden ska ha uppnått Måttlig ekologisk status till God kemiska ytvattenstatus ska ha uppnåtts 2015, med mindre stränga krav för bromerade difenyleter och kvicksilver och tidsfrist till 2027 för kadmium och bly. Inre Fjärden har idag problem med tillförsel av miljögifter, övergödning samt morfologiska förändringar. Statusen är idag bedömd efter arbetsmaterial från 2015, se Tabell 2. 11(28)

14 Tabell 2. Statusklassning 2015 för Gävleån, Inre Fjärden och grundvattenmagasinet Gävle- Sandviken är hämtade från Vatteninformationssystem Sverige (VISS). Vattenförekomst Ekologisk status Kemisk ytvattenstatus Kemisk och Kvanitativ status Bäckebrobäcken (SE Gavleån (SE ) Inre Fjärden (SE ) Gävle-Sandviken (SE ) Måttlig Måttlig Dålig Uppnår ej god Uppnår ej god Uppnår ej god God Figur 5. Planområdet markerat med röd linje. Vattenskyddsområde randat blått. Avrinningsområde vid planområdet, mörkblått, recipient Gavleån. 12(28)

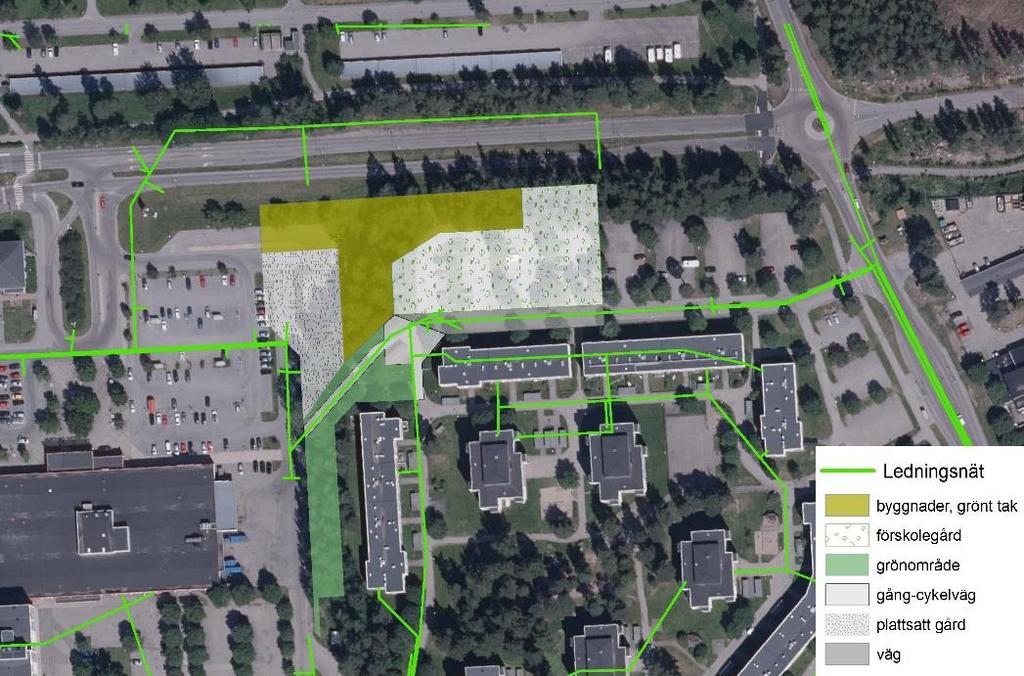

15 4.4 Dagvattenledningar i anslutning till planområdet Det befintliga ledningsnätet för dagvatten har erhållits från Gästrike Vatten AB och redovisas i Figur 6. Ingen uppgift om anslutningspunkt har erhållits. Planerade byggnader kommer inte hamna i konflikt med befintliga ledningar. Figur 6. Befintligt ledningsnät i förhållande till planerat område. 13(28)

16 5 Beräkningar Beräkning av dagvattenflöden och föroreningsbelastning utfördes med hjälp av den webbaserade recipient- och dagvattenmodellen StormTac (version ). Modellen är ett planeringsverktyg där översiktliga beräkningar av flöden och koncentrationer av olika föroreningar kan utföras. Nödvändig indata till modellen består av nederbördsdata samt det aktuella områdets area och markanvändning. Till beräkningarna nyttjar modellen vetenskapligt granskade schablonhalter av föroreningar baserade på flödesproportionell provtagning. 5.1 Indata Det nederbördsvärde som använts till beräkningar av dagvattenflöden och föroreningar är 613 mm och kommer från mätstationen Gävle A. Det angivna värdet är korrigerat med en faktor 1,1 för att ta höjd för mätförluster. Se Figur 1, Figur 2 och Tabell 3, för uppskattade areor före och efter exploatering. Markanvändning före exploatering har tolkats utifrån ortofoto samt uppgifter från Gävle kommun medan arealer för markanvändningen efter exploatering beräknades efter planförslag och genom samråd med Gävle kommun. För framtidens markanvändning valdes avrinningskoefficienter enligt P110 anpassade efter planen för beräkning av flöden i StormTac. Avrinningskoefficienterna för föroreningsberäkningar i StormTac utgår från årsmedelflöden. Tabell 3. Markanvändning inom planområdet. Marktyp Avrinningskoefficient (φ) Area före exploatering (ha) Area efter exploatering (ha) Parkering 0,80 0,39 Väg 0,80 0,07 0,07 Grönområde 0,10 0,49 0,15 Gång- och cykelväg 0,80 0,05 0,05 Gårdsyta inom kvarter 0,45 0,31 Plattsatt gård 0,68 0,14 Grönt tak 0,60 0,28 Total area 1,00 1,00 Reducerad area 0,45 0,51 Parametern reducerad area definierar den effektiva hårdgjorda ytan som bidrar till avrinningen. Den reducerade arean räknas fram genom att multiplicera avrinningskoefficienten med arean för respektive markanvändning. 14(28)

17 Till beräkningarna i StormTac har de markanvändningskategorier används som bedömts bäst återspegla avrinning och föroreningshalter. Beräkningarna av dimensionerande flöden gjordes utifrån ett regn med en återkomsttid på 10-, 20- och 100 år och en klimatfaktor på 1,25 för framtida flöden. Rinnsträckan har utifrån planområdet uppskattats till cirka 200 meter. Tillåtet utflöde efter exploatering har sats till samma utflöde som innan exploatering eftersom Gävle kommun har som dagvattenpolicy att flödena till dagvattennätet inte ska öka. 5.2 Dagvattenflöden och erforderlig fördröjningsvolym Dimensionerande flöden beräknades för hela detaljplaneområdet, med 10-, 20- och 100- års återkomsttid för regnen, se Tabell 4. För beräkning av flöden efter exploatering sattes en klimatfaktor på 1,25 för alla återkomsttider. Flödesberäkningarna har gjorts för markanvändning identifierade enligt Tabell 3. Tabell 4. Dimensionerande flöden. Återkomsttid, regn (år) Flöde före exploatering (l/s) 10-årsregn årsregn årsregn Flöde efter exploatering (l/s) De dimensionerande flödena ökar efter exploateringen. Ytorna som idag är hårdgjorda förblir hårdgjorda vid vägen och den plattsatta gården eller ersätts av en förskolegård. Ytorna som idag är grönområde blir efter exploateringen dels fortsatt grönområde dels byggnader med gröna tak. Det finns inga kapacitetsproblem för ledningsnätet vid området och inga särskilda krav på fördröjning enligt uppgift från Gävle kommun och Gästrike vatten. Riktlinjen är dock att flödena till dagvattennätet inte får öka och då behövs fördröjning inom planområdet. Enligt beräkning i StormTac ges att en fördröjningsvolym på 58 m 3 behövs för att flödet vid ett regn med 20 års återkomsttid inte ska öka efter exploateringen. 5.3 Föroreningsberäkningar Tabell 5 visar resultat av beräknade föroreningshalter. Dessa baseras på markanvändningen som presenterats i Tabell 3. Kväve och fosfor ökar, övriga föroreningskoncentrationer och föroreningsmängder minskar efter exploatering. Ökningen 15(28)

18 av kväve och fosfor beror på näringsläckage från de gröna taken. Kväve och kvicksilver överskrider eller tangerar satta riktvärden. Tabell 5. Föroreningskoncentrationer före och efter exploatering. Fetmarkerade koncentrationer då riktvärdet överskrids. Riktvärde enligt Riktvärdesgruppen (2009). Koncentrationer P N Pb Cu Zn Cd Cr Ni Hg SS Olja ug/l ug/l ug/l ug/l ug/l ug/l ug/l ug/l ug/l ug/l ug/l Före , ,6 0, Efter , ,16 3,3 2,3 0, Riktvärde 1M (ug/l) , , Ur dagvattenkvalitetsperspektiv är det också viktigt att studera föroreningsmängder som når recipienten på årsbasis, då vissa föroreningar kan leda till kroniska effekter i miljön. Föroreningsmängder före och efter exploatering presenteras i Tabell 6. Även sett till mängder minskar belastningen efter exploatering förutom när det gäller fosfor och kväve. Tabell 6. Föroreningsmängder före och efter exploatering. Mängder P N Pb Cu Zn Cd Cr Ni Hg SS Olja kg/år kg/år kg/år kg/år kg/år kg/år kg/år kg/år kg/år kg/år kg/år Före 0,33 4,4 0,065 0,1 0,32 0,0012 0,036 0,034 0, ,2 Efter 0,37 6,9 0,0083 0,048 0,085 0, ,011 0,0077 0, ,96 16(28)

19 6 Systemlösning för dagvattenhantering Systemlösningen utgår från Gävle kommuns dagvattenpolicy, att flödet från planområdet inte ska öka vid ett regn med återkomsttiden 20 år och Svenskt vattens publikation P110. I systemlösningen föreslås öppen, trög avledning av dagvatten via öppna rännor och en genomtänkt höjdsättning. Fördröjning och rening av dagvatten sker genom att vattnet leds till nedsänkta växtbäddar. Ytor som genererar flest föroreningar är parkeringsytorna och vägen. Dagvatten från dessa ytor är därför viktigast att leda till växtbäddar så att dagvattnet uppnår önskad rening. Ytbehovet för växtbäddarna beror på hur de konstrueras och på den reducerade arean. Utifrån föreslagen exploatering kan ytbehovet uppskattas till m 2, vilket motsvarar 4-8 % av reducerad area. Plats för anläggningarna bör reserveras i detaljplanen. Ytbehovet för växtbäddarna beror dels på dess utformning och dels på den tillrinnande reducerad arean. Med en ökad användning av genomsläppliga beläggningar eller mindre hårdgörandegrad minskar den reducerade arean och därmed också ytbehovet för växtbäddar. Krävs det att ytorna är hårdgjorda och/eller körbara är skelettjordar, till vilka man avleder dagvatten, eller genomsläppliga beläggningar, som placeras i lågstråk där vatten får tid att infiltrera, bra alternativ. Det är fördelaktigt att utforma dagvattenlösningarna på ett sätt som möjliggör infiltration om de geohydrologiska undersökningarna fastställer att det lämpar sig på platsen. Anläggningarna bör oavsett förses med dräneringsledning för det vatten som inte infiltrerar. Vidare ska systemet anslutas till befintligt dagvattennät. Vid den redan uppförda familjecentralen och den anlagda gården vid familjecentralen är förutsättningarna osäkra. Det saknas underlag huruvida åtgärder vidtagits vid de instängda områdena för att undvika översvämningsrisker. För att undvika att vatten rinner in mot byggnaden norrifrån bör ett avskärande dike anläggas. Uppkommer högre krav på fördröjning, eller identifierar man behov att fördröja vatten från sekundära avrinningsvägar för att motverka översvämning, kan grönområdet i områdets södra del utformas för ändamålet. 17(28)

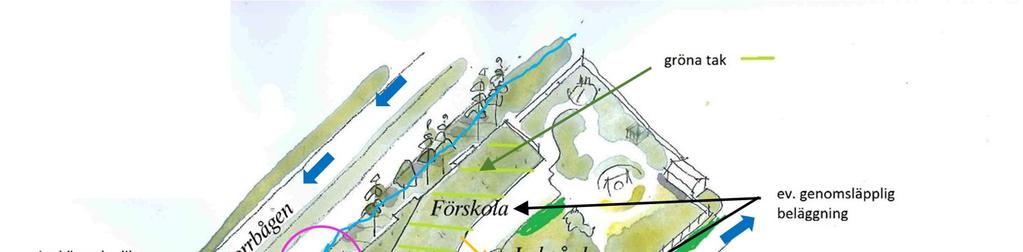

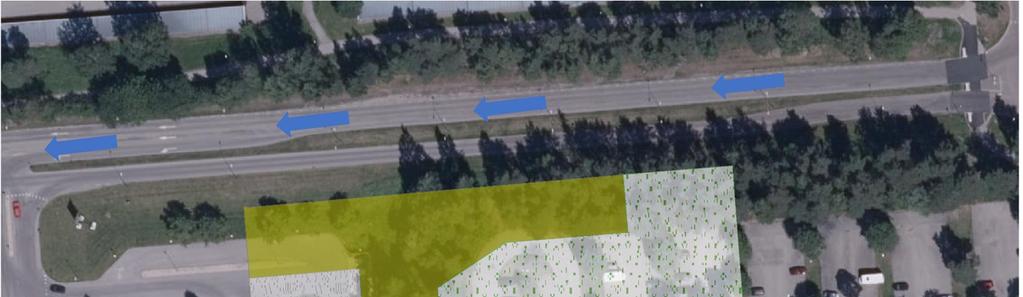

20 Figur 7. Förslag till systemlösning för planområdet. 6.1 Höjdsättning och sekundära avrinningsvägar Höjdsättningen är avgörande för att hantera stora flöden. Vid extremregn går dagvattensystemet fullt och avrinningen sker ytledes. Då är det viktigt att det inte finns några instängda områden - dvs områden från vilka vatten inte kan avrinna ytledes med självfall. Speciellt viktigt är att inga instängda områden finns vid byggnader som då kan skadas av vatten som står mot eller i huskroppen. Med korrekt höjdsättning kan man säkerställa att det finns sekundära avrinningsvägar vid extrem nederbörd och att dagvatten vid normal nederbörd avrinner ytligt till planerade dagvattenlösningar. Höjdsättningen kan regleras i detaljplanen i form av angivna höjder och lutningsriktningar. Det bästa är om man kan planera för grönområden och sekundära avrinningsvägar vid naturliga lågpunkter. 18(28)

21 I Figur 3 illustreras lågpunkter och flödesriktningar i planområdet och dess omgivning. Observera de identifierade lågpunkterna vid byggnaderna, här är det särskilt viktigt att få till en korrekt höjdsättning och sekundära rinnvägar. Fastigheter bör höjdsättas till en högre nivå än angränsande gator och gårdar, vilket medför att dagvatten vid extrem nederbörd kan avledas via gator och grönytor vid händelse av att dagvattensystemets maxkapacitet skulle överskridas. Men en genomarbetad höjdsättning skapar man så kallade sekundära avrinningsvägar. Figur 8 visar ett förslag på sekundära rinnvägar inom planområdet. Figur 8. Förslag på sekundära rinnvägar 19(28)

22 Höjdsättning i anslutning till husfasader bör utformas enligt Figur 9 (Alm och Pirard, 2014). Detta motsvarar en utkastare på cirka 20 centimeter samtidigt som att marken närmast fasad hårdgörs i syfte att undvika belastning på byggnadens dräneringssystem. Marklutningen rekommenderas till 2 procent de första tre metrarna från utkastaren och därefter cirka 1-3 procent för att inte riskera att dagvatten rinner in mot byggnaden. Figur 9. Rekommenderad höjdsättning av mark närmast fasad (Alm och Pirard, 2014). 6.2 Reningseffekt i föreslagna anläggningar Det är viktigast att rena dagvatten från trafikerade ytor då det är den största källan till föroreningar i området. Utifrån föreslagna åtgärder ökar kväve (N) och överskrider riktvärdena för dagvattenutsläpp efter exploatering. Kvicksilver (Hg) tangerar gränsvärdet och Fosfor (P) ökar med exploateringen. De förslagna åtgärderna för fördröjning reducerar föroreningarna i dagvatten. Rening sker främst genom fastläggning av föroreningar vid infiltration och i växtbäddar. Därför bedöms föroreningsutsläpp ifrån planområdet totalt sett minska efter exploatering om de förslagna åtgärderna implementeras och underhålls regelbundet för att upprätthålla deras funktion. Om 6 % av tillrinnande yta används för fördröjning och rening med biofilter enligt StormTacs standardvärden ges att alla föroreningshalter når under satta riktvärden, se Tabell 7. 20(28)

23 Tabell 7. Förväntad reningseffekt hos föreslagen anläggning (StormTac, 2017). Koncentrationer P ug/l N ug/l Pb ug/l Cu ug/l Zn ug/l Cd ug/l Cr ug/l Ni ug/l Hg ug/l SS ug/l Olja ug/l Med rening i växtbädd Riktvärde 1M (ug/l) ,6 3,8 5 0,03 1,6 1 0, , , Växtbäddar Definitionsmässigt är växtbäddar, eller biofilter, en vegetationsbeklädd markbädd med fördröjnings- och översvämningszon för infiltrering och behandling av dagvatten. De kan anläggas i olika form och storlek och skiljer sig åt med avseende på hur man väljer att konstruera avvattningen av anläggningen. Biofilter utformas med inlopp, fördröjningszon ovan växtbädden, erosionsskydd, växtjord, bräddavlopp och någon form av avvattnande system. Biofiltrens huvudsakliga funktion är infiltration varför det är av stor vikt att jordlager utformas dels för god infiltration och dels för vattenhållande förmåga som möjliggör god växtlighet. Biofiltren ska ta emot ytligt avrinnande dagvatten. Därför är det av största vikt att de placeras i lågstråk dit dagvatten kan avledas ytligt utan att blockeras av olämpligt placerade kantstenar eller liknande. Den yta växtbäddarna behöver uppta för att rymma erforderlig fördröjningsvolym beror på växtbäddarnas utformning, exempelvis fördröjningszonens volym, typ av material och dess djup. Beräknad erforderlig fördröjningsvolym för området är 58 m 3. Genom att använda standardvärden från StormTac på biofilters uppbyggnad kan anläggningens yta uppskattas. Ytbehovet bedöms till mellan 4 8 % av tillrinnande yta (hared). För planområdet skulle det bli mellan m 2 växtbädd. Växtbäddar föreslås anläggas vid parkeringen och vägen samt på förskolegården. Dessa bör anläggas nedsänkta för att fungera som fördröjningsmagasin. Se exempelbilder i Figur 10 och Figur 11. Beroende på markens infiltrationskapacitet kan växtbäddarna anläggas med dränering som kan leda dagvattnet till ledningssystemet. Oavsett infiltrationskapacitet ska lösningarna utformas med någon typ av bräddlösning som hanterar höga flöden vid extrem nederbörd. I StormTacs databas (2014). finns uppskattade reningseffekter för växtbäddar, se Tabell 8. 21(28)

24 Tabell 8. Förväntad reningseffekt hos växtbäddar (StormTac, 2014). Förorening P N Pb Cu Zn Cd Cr Ni Hg SS Olja Reduktion (%) Figur 10. Exempel på utformning av växtbädd i anslutning till en parkering. 22(28)

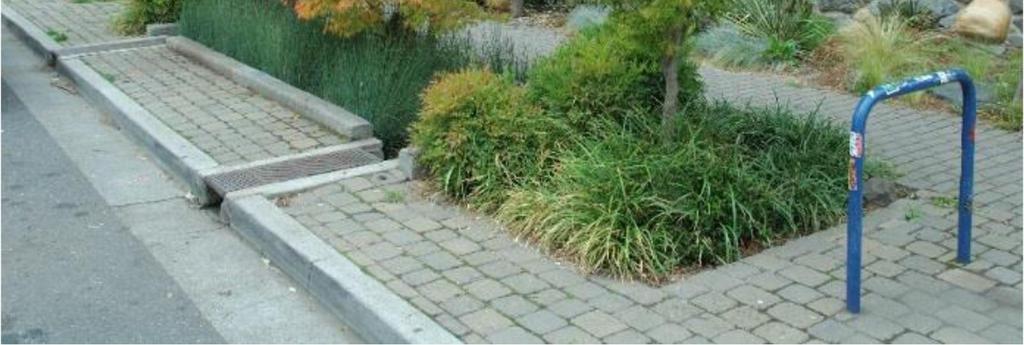

25 Figur 11. Exempel på utformning av nedsänkt växtbädd i anslutning till hårdgjord yta. 6.4 Träd i skelettjordar Ett alternativ till växtbäddar är skelettjordar med träd. Skelettjorden möjliggör rotutrymme till träden samtidigt som att marken ovan kan hårdgöras och göras körbar. Att anläggningen placeras under mark gör den mycket yteffektiv, men är dyrare än växtbäddar. Luft- och vattentillförsel till träden erhålls genom att anlägga luftbrunnar i bärlagret. Sammantaget kan anläggning av skelettjordar minska flödesbelastningen på ledningsnätet genom infiltration och fördröjning och rena dagvatten, samtidigt som att anläggningen tar lite mark i anspråk. Figur 12 redogör för ett exempel på en skelettjord som försetts med ett tätt underliggande lager. Anläggningen förses även med dränering kopplad till en dagvattenbrunn och ledning. Skelettjordars reningseffekt redovisas i Tabell 9. 23(28)

26 Figur 12. Exempel på trädplantering i hårdgjordyta med skelettjord (Umeå kommun, 2017). Tabell 9. Förväntad reningseffekt hos skelettjordar (StormTac, 2014). Förorening P N Pb Cu Zn Cd Cr Ni Hg SS Olja Reduktion (%) (28)

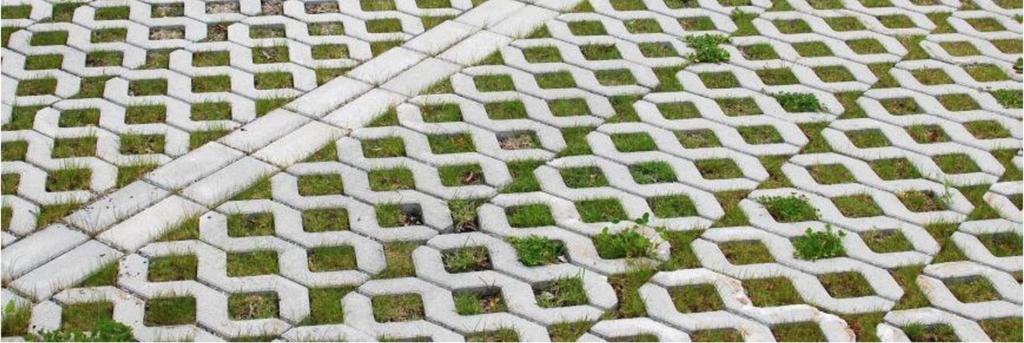

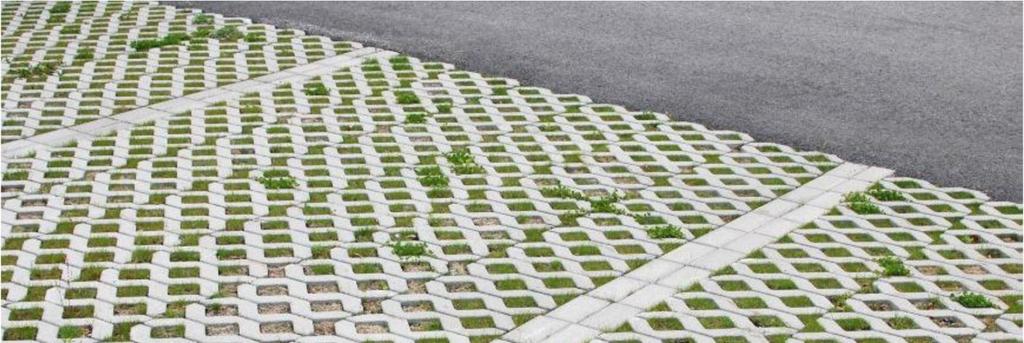

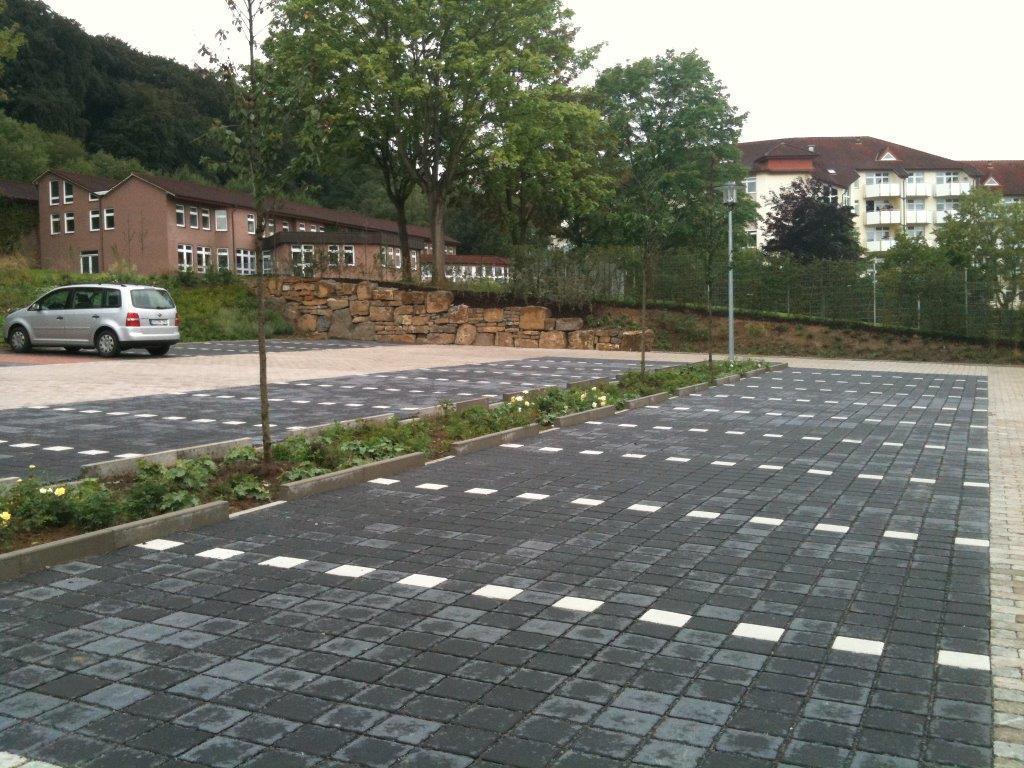

27 6.5 Permeabla ytor Parkeringen kan anläggas med permeabel beläggning för rening och fördröjning av dagvattnet. Se Figur 13. Med permeabla beläggningar avses t.ex. grus, gräsarmering eller genomsläppliga plattor/asfalt. De bidrar till att återskapa infiltrationsegenskaperna i marken och på så sätt minska och rena dagvattenflödet från fastigheten och därmed minska belastningen på recipienten. Permeabla ytor kan anläggas på hela eller delar av den planerade parkeringen. Då delar av ytan är genomsläpplig ska höjdsättningen anpassas så att vatten blir stående där för att få tid att infiltrera. Permeabla parkeringsytor kan även kombineras med nedsänkta växtbäddar för ytterligare rening och fördröjning. Figur 13. Exempel på permeabel yta på parkering. 6.6 Grönt tak Gröna tak är ett samlingsbegrepp av vegetationstäckta tak, vilka kan minska och utjämna dagvattenflöden. Växtligheten kan exempelvis bestå av sedumväxter, olika typer av mossor, lökväxter och tåliga perenner, se Figur 14. Med en större tjocklek på taket minskar avrinningskoefficienten och fördröjningskapaciteten ökar. Det vatten som inte fördröjs eller magasineras på taket leds mot stuprörsutkastare längs husvägg. Det är viktigt att taken inte har för kraftig lutning, samt att takkonstruktionen är tillräckligt dimensionerad för att bära tyngden. Avrinningskoefficienter varierar med täckningsdjupet, se Tabell (28)

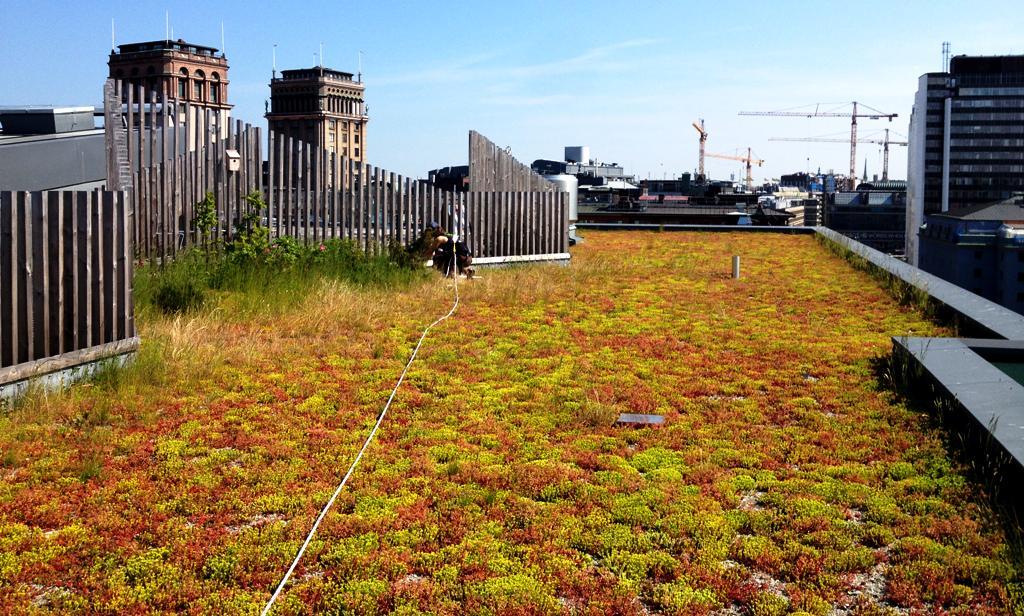

28 Tabell 10. Avrinningskoefficienter för gröna tak vid olika täckningsdjup (FLL, Green Roofing Guideline). Täckningsdjup (cm) Avrinningskoefficient , , , ,3 >50 0,1 Figur 14. Exempel på utformning av grönt tak, Dagvattenguiden. 26(28)

29 7 Slutsatser Planen för exploatering av Sätra 23:1 m.fl. har undersökts ut ett dagvattenperspektiv. Beräkningar av flöden och föroreningar har utförts och förslag på åtgärder för omhändertagande av dagvatten har tagits fram utifrån riktlinjerna i Gävle kommuns dagvattenpolicy. Följande slutsatser ges av utredningen: Dagvattenflödet ökar med planerad exploatering och beräkning av dimensionerande dagvattenflöden ger att 58 m 3 behöver fördröjas inom planområdet för att uppfylla målet att flödet till dagvattennätet inte får öka med exploateringen. Föroreningsbelastningen beräknas generellt minska efter exploateringen. Kväve och fosfor ökar dock i både koncentration och mängder. För att exploateringen av området ska bidra med att minska föroreningsbelastningen till recipienterna behöver dagvattnet renas. Dagvattenhanteringen som föreslås i denna utredning innebär en trög, öppen dagvattenavledning där vattnet renas och fördröjs i växtbäddar med öppen botten för möjlig infiltration. Detta stämmer väl överens med Gävle kommuns dagvattenpolicy som säger att tillförsel av dagvatten i ledningssystemen inte ska öka, den naturliga vattenbalansen ska bibehållas, dagvatten ska så långt det går omhändertas lokalt och förorening av dagvatten ska begränsas. Framtagen systemlösning ger att flödena kan fördröjas och minskas till dagens nivå och föroreningarna renas så att inga halter överstiger satta riktvärden. Därmed föreligger ingen risk att försämra förutsättningarna att nå satta miljökvalitetsnormer för aktuella recipienter. Som det ser ut enligt erhållen höjddata riskeras instängda områden vid den plattsatta gården mot byggnaden och vid familjecentralen ser vi problem med avrinningsvägar mot byggnaden från norr. Lämplig höjdsättning och ett avskärande dike föreslås. Familjecentralen bör besökas för att kontrollera att marken lutar bort från byggnaden. Om inte kan höjdsättningen behöva justeras och sätt att avleda vattnet från området säkerställas så att inte byggnaderna förstörs vid kraftiga regn. Generellt bedöms det finnas goda förutsättningar att omhänderta dagvatten inom planområdet men det är viktigt att detaljplanen för området reserverar plats för dagvattenhanteringen. 27(28)
