1 Diver Version 6.3 Introduktion Detta dokument beskriver de nya egenskaperna i version 6.3 av Diver. Det förutsätts att läsaren redan känner till hur version 6.2 fungerar. Alla förändringar i version 6.3 som berör Diver listas i inledningen nedan och beskrivs där så krävs, mera detaljerat i följande avsnitt. Diver Dimensionsbaserade beräkningar: DimMedian, DimPercentile, DimMin, DimMax, DimAverage, DimGeoMean, och DimStdDev Dykning är nu möjlig från Multitab subtotaler i Rapporter Utökad logik i sökning på datum Listan med infokolumner visas alfabetiskt sorterad för Lägg till dimensioner Nytt förval i korsdiagram, som automatiskt inkluderar alla kolumner upp till 16 st Nya val för Text, Skalor och Förklaring i Diagramalternativ Editering av grafer kräver nu färre musklick Nya graftyper, Staplat stapeldiagram med summakolumner, Korsstapeldiagram med summakolumner och Ringdiagram har tillkommit Typsnitteditor och färgval finns nu för text/summa element i grafer Utökade redigeringsmöjligheter i rapporter, användaren kan nu bestämma utseendet på individuella rader i en kolumn Grafiska element från HTTPS adresser kan nu användas i Diverrapporter Utförda operationer såsom Sök, Fokusera, Gruppera och Sortera, kan nu tas bort direkt i konsolens Historik Sök före dyk (i konsolen) utökad till full funktionalitet med Avancerad Sök. Dimensionsbaserade beräkningar Dessa nya funktioner ger användaren möjlighet att beräkna statistiska värden (median, percentile, min, max, etc.) efter dykning till en specifik dimension där den statistiska beräkningen utförs på underliggande data i det aktuella resultatfönstrets summakolumner. Funktionerna finns inte som val i listor i den aktuella releasen (6.3(11), utan användaren måste skriva in dem manuellt. Var därför särskilt noggrann med syntaxen. Inga förkalkylerade värden lagras i modellen utan allt beräknas i realtid, vilket i vissa lägen kan ge märkbart längre svarstider. Följande funktioner finns nu i Diver: DimMedian[Dimension, Summary] DimPercentile[Dimension, Summary, Percentile] DimMin[Dimension, Summary] DimMax[Dimension, Summary] DimAverage[Dimension, Summary] DimGeoMean[Dimension, Summary] - beräknar Geometriskt medelvärde. DimStdDev[Dimension, Summary] Dimension är här en dimension i modellen eller dykplanen och Summary är en summakolumn eller en beräknad kolumn. Percentile måste anges som ett heltal mellan 0 och 100. Funktionerna ger de värden som skulle ha hittats vid en dykning i den Dimension som anges. Exempel: Dyk först på Region och skapa en kolumn med definitionen DimMin[Kund,Total[Orderbelopp]] 1 (8)

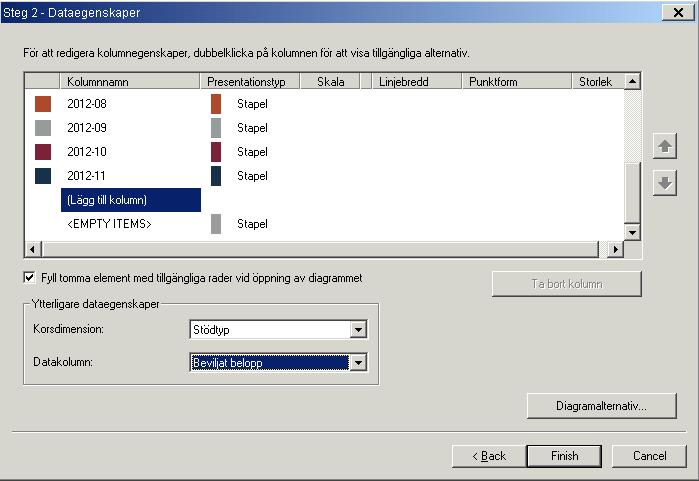

2 Resultatet visar minsta Orderbelopp som registrerats för någon kund i respektive Region. Samma värden skulle man kunna finna genom att dyka på Kund från individuella Regioner och där sortera Orderbelopp stigande i resultatfönstret. Dykning från MultiTab Subtotaler i rapporter Med en indenterad multitab rapport, kunde man tidigare endast dyka vidare från den lägsta nivån i rapporten. Diver 6.3 låter nu användaren dyka vidare även från ovanliggande nivåer. Dubbelklicka på raden med eller Total. Lägg märke till hur pilarna i Konsolen indikerar att det är möjligt att dyka vidare. Diagram Fyll tomma element med tillgängliga rader vid öppning av diagrammet När Linjära (Normala) Diagram eller Korsdiagram skapas, kan man i Steg 2 - Dataegenskaper markera en ny egenskap, Fyll tomma element med tillgängliga rader vid öppning av diagrammet. Då fylls upp till 16 element i diagrammet med de första tillgängliga värdena baserat på de sorteringsvillkor som har valts. Denna nyhet är speciellt användbar när man styr den grafiska presentationen med en urvalslista. När ett nytt värde väljs i rullistan, så visar diagrammet automatiskt de första 16 aktuella värdena. 2 (8)

3 Ny dialog i Diagramalternativ Fliken Text Nya Diagramalternativ är Färgval för texter och ytterligare alternativ för visning av Kolumnrubriker. Färgval för texter påverkar diagramrubrik, överordnad info (dykhistorik), etiketter och värden för axlarna, samt etikett till förklaringar. Det påverkar inte dra-och-släpp-rubriker och "tags". Sektionen Visa datakolumnrubrik har fått nya valmöjligheter: Sprid ut dataetiketter vid utrymmesbrist låter varannan eller färre etiketter visas, beroende på tillgängligt utrymme. Ersätt med infokolumnvärden ersätter dimensionsvärden med värden från den infokolumn som väljs Förkorta etiketter till det antal tecken som anges. Koppla ytterligare kolumnvärden (N-sträng) som visar värden från ytterligare summakolumner. Övriga uppgifter under fliken Text har arrangerats om, men de har samma benämning och funktion som tidigare. 3 (8)

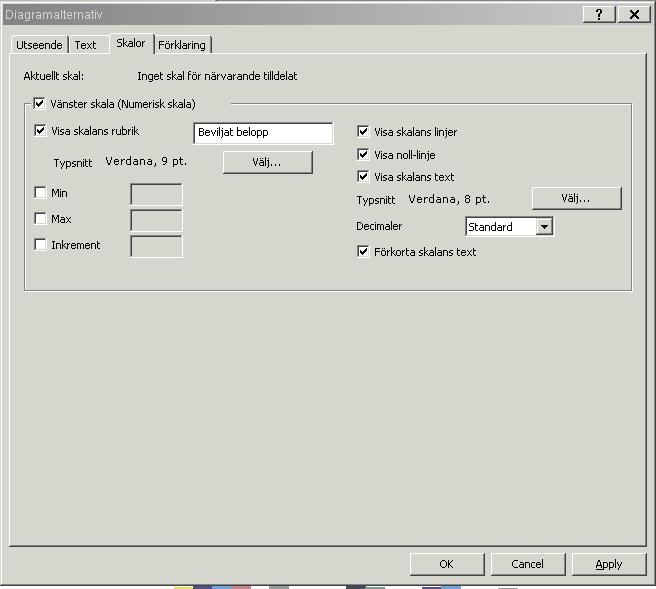

4 Fliken Skalor Nya sektioner för Typsnitt har tillkommit. Här kan användaren byta Teckensnitt, Stil och Storlek för diagrammens skalor, vilket visas i spridningsdiagrammets diagramalternativ nedan. 4 (8)

5 Fliken Förklaring Teckensnitt, Stil och Storlek kan också redigeras för diagrammens Förklaring. I förekommande fall har användaren möjlighet att visa eller dölja procentuell fördelning i anslutning till Förklaring, vilket visas för cirkeldiagrammet nedan. Editering av Diagram I tidigare versioner hamnade man alltid i fliken "Utseende" när man man låste upp diagrammet och dubbelklickackade någonstans för att få upp fönstret Diagramalternativ. I 6.3 är det enklare att få fram de egenskaper som man vill ändra. Användaren kan nu dubbelklicka på individuella element i diagrammet, och automatiskt öppna rätt flik i Diagramalternativ. Att dubbelklicka på diagrammets titel, öppnar exempelvis fliken Text i Diagramalternativ och på motsvarande sätt öppnas fliken Skalor med dubbelklick på en skala. Diagramtyper Diver 6.3 innehåller två helt nya diagramtyper: Korsdiagram med summakolumner och Staplat stapeldiagram med summakolumner. 5 (8)

6 Korsdiagram med summakolumner Korsdiagram med summakolumner kan visa staplar med flera olika summakolumner för flera dimensionsvärden. Diagrammet nedan som skapas med följande steg är baserat på dimensionen "Stödtyp" med summakolumnerna "Beviljat belopp" och "Utbetalt belopp". 1. Klicka på knappen Diagram, välj Korsdiagram med summakolumner och klicka på Nästa 2. Välj dimensionsvärdena som skall visas i diagrammet. I exemplet nedan ERUF, FUB, KS, PROJ, RIS, SYS och SÅDD. 3. Klicka Slutför för att visa nedanstående diagram: 6 (8)

7 Staplat stapeldiagram med summakolumner Staplat stapeldiagram med summakolumner visar mera än ett summavärde i stapeln för varje dimensionsvärde. 3D-diagrammet nedan baseras på dimensionen Stödtyp med summakolumner som representerar Beviljat belopp, Utbetalt belopp, Inbetalt belopp och Återfört belopp. I tidigare versioner kunde man enbart stapla värden för dimensioner i staplade stapeldiagram. Ringdiagram Diver 6.3 innehåller en ny typ av cirkeldiagram, Ringdiagram (även kallat Ihåliga Cirkeldiagram), där data presenteras som ringsegment i stället för "tårtbitar". Ringdiagrammet nedan visar summakolumnen Beviljat belopp fördelat på Stödtyp. 7 (8)

8 Typsnittseditor och färgval i verktygslisten Det finns två nya knappar i diagrammens verktygslist. Den första knappen, som visar ett stort "A", öppnar dialogen för val och editering av teckensnitt. Den andra knappen, som visar ett mindre A med färger undertill, låter användaren välja teckenfärg. Båda knapparna aktiveras genom att användaren låser upp diagrammet och väljer den area man önskar anpassa. Ta bort utförda operationer direkt i Historik Utförda operationer såsom Sök, Fokusera, Gruppera och Sortera, kan nu tas bort direkt i konsolens Historik Sök före dyk Sök före dyk (i konsolen) utökad till full funktionalitet med Avancerad Sök 8 (8)
