1 Fördelningsteknik, LSP Ralf Späth, projektledare Bo Borgquist, produktsupport Magnus Engström, produktchef Leif Lundberg, specialist

2 Dimensionering av lågspänningsnät och apparater Små felströmmar värre än stora?

3 De väsentliga dimensioneringskraven Belastningsförmåga Kabeln måste klara belastningsströmmen Valt skydd måste skydda kabeln mot överlast Ik max Vanligtvis en stum 3-fasig kortslutningsström i ledningens början Valt kortslutningsskydd måste kunna bryta den högsta strömmen Ik min Vanligtvis ett fel Fas-N eller Fas-jord vid ledningens slut Kontrollera kabelns korttidsströmtålighet

4 De väsentliga dimensioneringskraven I 2 t Av skyddet genomsläppt energi får inte resultera i för hög sluttemperatur på kabeln Spänningsfall Vad är max spänningsfall? Personskydd vid indirekt beröring Frånkoppling innan personfara uppstår Olika frånkopplingstider beroende av risk

5 De väsentliga dimensioneringskraven Frånkopplingstider enl SS Tabell 41A - Längsta frånkopplingstider för TN-system Nominell spänning U 0 * (V) Frånkopplingstid (s) 120 0, , , ,2 >400 0,1 * Värdena är baserade på IEC 60038

6 Ett exempel på lågspänningsfördelning

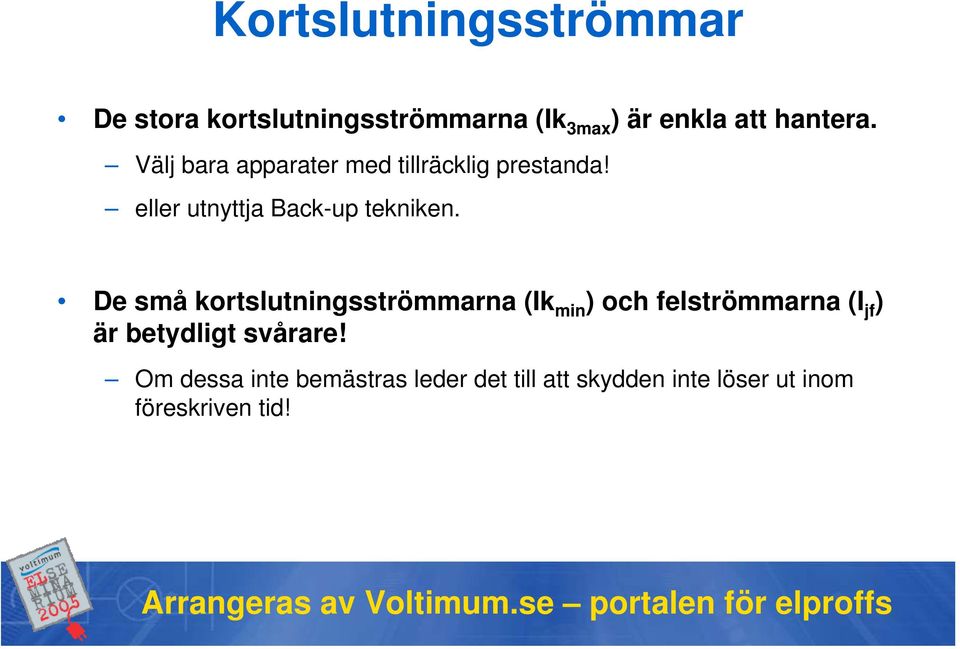

7 Kortslutningsströmmar De stora kortslutningsströmmarna (Ik 3max ) är enkla att hantera. Välj bara apparater med tillräcklig prestanda! eller utnyttja Back-up tekniken. De små kortslutningsströmmarna (Ik min ) och felströmmarna (I jf ) är betydligt svårare! Om dessa inte bemästras leder det till att skydden inte löser ut inom föreskriven tid!

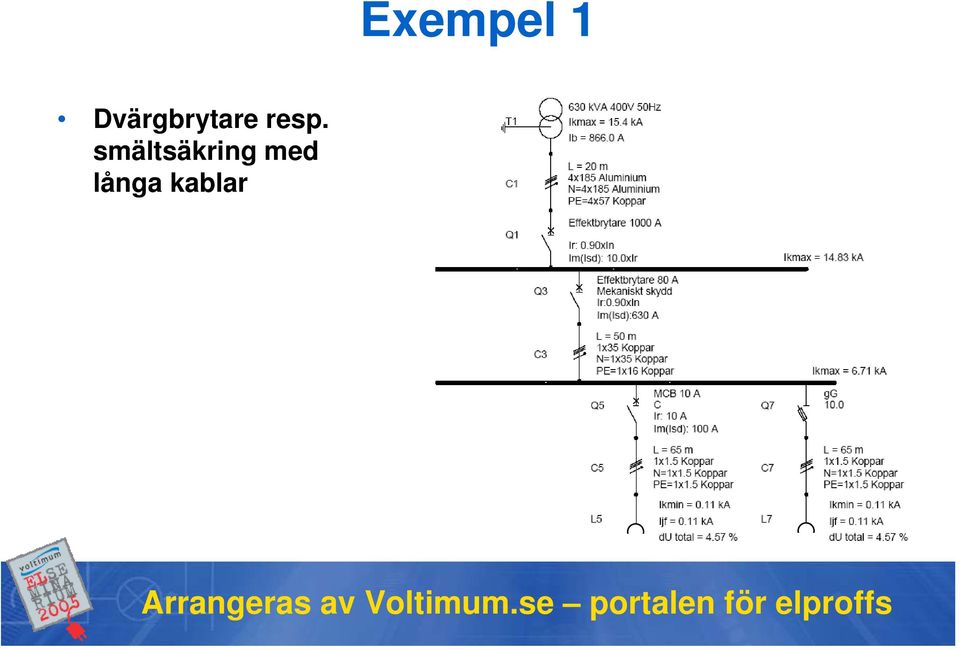

8 Exempel 1 Dvärgbrytare resp. smältsäkring med långa kablar

9 Exempel 1 (forts.) Dvärgbrytare resp. smältsäkring med långa kablar

10 Exempel 1 (forts.) Dvärgbrytare resp. smältsäkring med långa kablar

11 Exempel 1 (forts.) Dvärgbrytare resp. smältsäkring med långa kablar

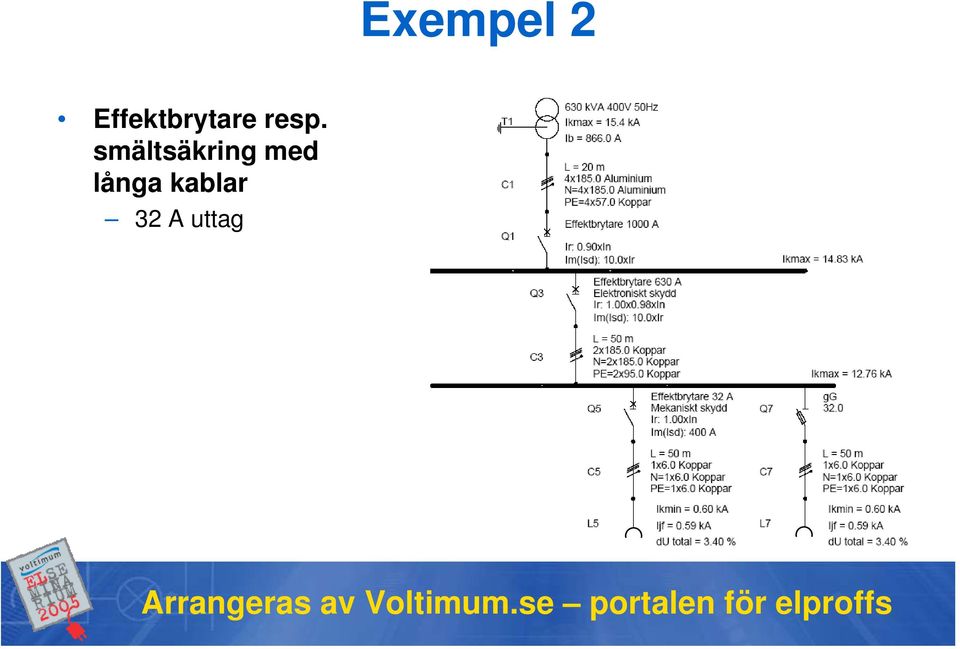

12 Exempel 2 Effektbrytare resp. smältsäkring med långa kablar 32 A uttag

13 Exempel 2 (forts.) Effektbrytare resp. smältsäkring med långa kablar 32 A uttag

14 Exempel 2 (forts.) Effektbrytare med ställbara skydd har en klar fördel över smältsäkringar vad gäller max. kabellängd! 250 A smältsäkring gg 250 A effektbrytare med 5 s utlösningstid ställbar momentanutlösare 2-10 x Ir Kabel 240 Al Ln = 283 m Kabel 240 Al Ln = m Kabel 185 Cu Ln = 364 m Kabel 185 Cu Ln = m

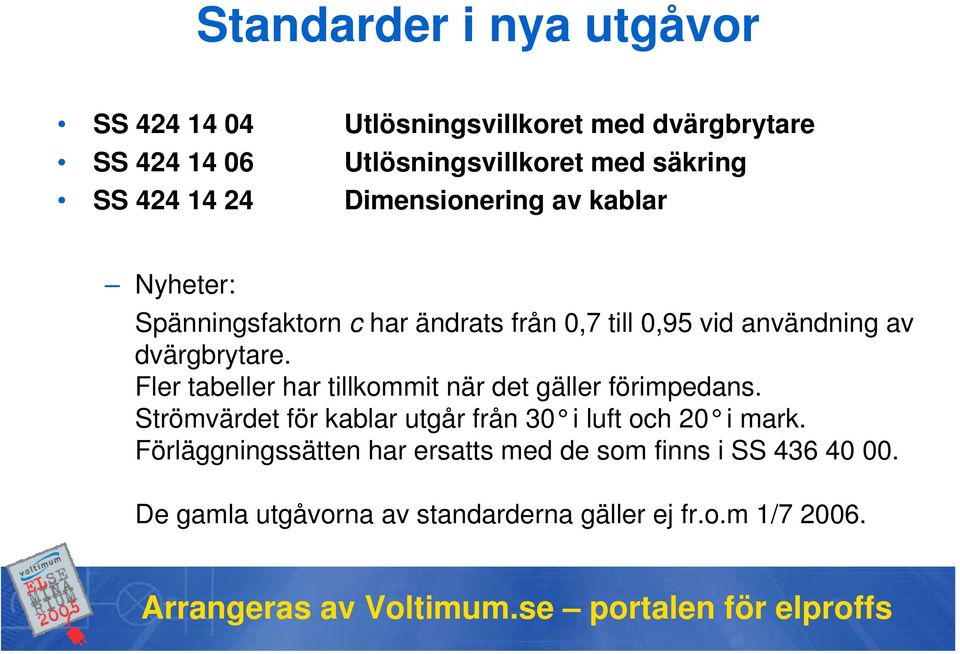

15 Standarder i nya utgåvor SS Utlösningsvillkoret med dvärgbrytare SS Utlösningsvillkoret med säkring SS Dimensionering av kablar Nyheter: Spänningsfaktorn c har ändrats från 0,7 till 0,95 vid användning av dvärgbrytare. Fler tabeller har tillkommit när det gäller förimpedans. Strömvärdet för kablar utgår från 30 i luft och 20 i mark. Förläggningssätten har ersatts med de som finns i SS De gamla utgåvorna av standarderna gäller ej fr.o.m 1/

16 Sammanfattning Tänk på att: Felströmmarna är i allmänhet mindre än man tror Den minsta felströmmen kan avgöra vilken teknik man kan behöva använda - säkring eller säkringsfri teknik Använd rätt indata vid beräkningen av utlösningsvillkoret Att utgå från transformatorns I k utan att ta hänsyn till nätet framför kommer att ge ett felaktigt beräkningsresultat Använd effektbrytare med elektroniska reläskydd som ger flexibla inställningsmöjligheter Hjälp med beräkningar kan man få med de program som finns beskrivna på Voltimum s hemsida
