1 Fördelningsteknik, LSP Kent Andersson Leif Lundberg

2 Ny utgåva 3 av Elinstallationsreglerna Produkter som möter de nya kraven Utgåva 3 av SS innehåller nyheter som ger oss nya produkter

3

4 Vi koncentrerar oss på 2 nyheter - AFDD - Jordfelsbrytare typ B

5 1. AFDD

6 AFDD I utgåva 3 av elinstallationsreglerna så har man fört in en helt ny produkt i avsnitt 42, skydd mot termiska verkningar, som man kallar AFDD, Arc Fault Detection Device. Den fungerar som en ljusbågsvakt i gruppledningen ut till ett vägguttag t.ex. AFDD känner av om det blir ett isolationsfel, glappkontakt eller liknande fel dvs när man får en gnistbildning/ljusbåge som kommer och går. Notering, produkten har använts i USA sedan slutet av 90-talet, en s.k AFCI

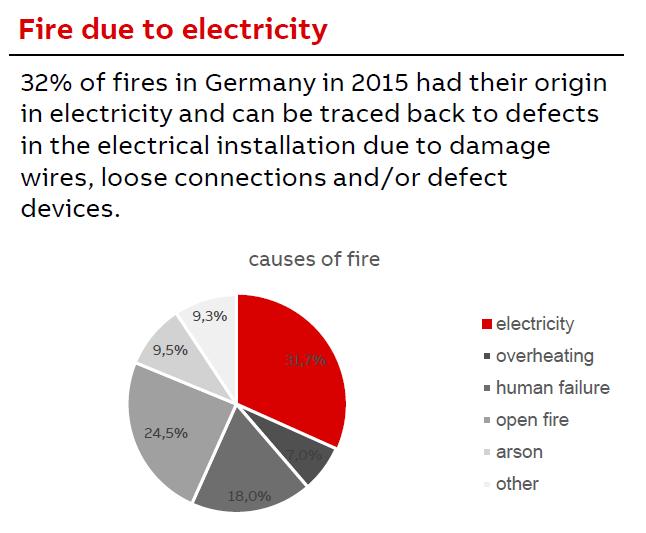

7 AFDD Varför har man fört in den här produkten i våra elinstallationsregler? Vår SS bygger på HD dvs gemensam Europa standard. Tyskland har varit pådrivande, där kommer den enligt deras utgåva av standarden att bli obligatorisk i bostäder bl.a Brandstatistik:

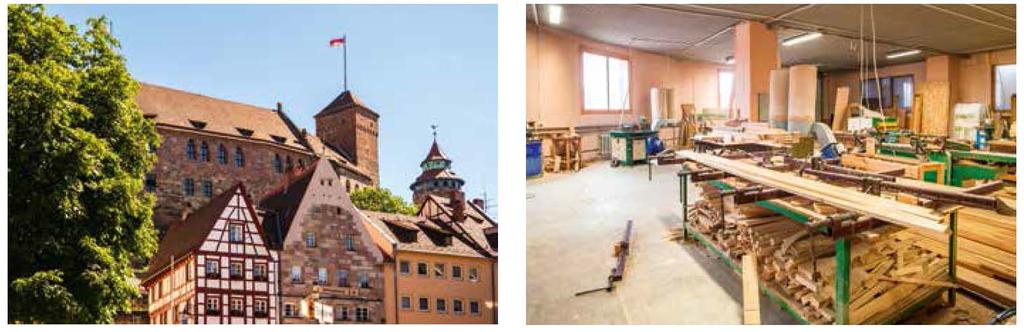

8 AFDD Var ska man använda den enligt elinstallationsreglerna, avsnitt 421.7? Det rekommenderas att särskilda åtgärder vidtas för att skydda mot effekterna av ljusbågar i gruppledningar: I utrymmen med risk för brand på grund av det lagrade materialet, dvs BE2 (t ex lador, utrymmen där trä bearbetas maskinellt och lager för brännbart material) I utrymmen av brännbart konstruktionsmaterial, dvs CA2-utrymmen (t ex träbyggnader) I utrymmen där byggnadskonstruktionen kan sprida brand (CB2) På platser där oersättliga varor kan utsättas för fara.

9 AFDD

10 AFDD Var ska man använda den enligt elinstallationsreglerna, avsnitt 421.7? - Om de används, ska en AFDD placeras i början av kretsen som denna ska skydda. - Användning av AFDD ersätter inte behovet av att tillämpa en eller flera skyddsåtgärder som anges i andra delar i denna standard.

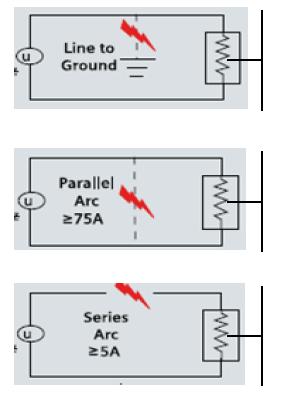

11 AFDD Vilka olika typer av ljusbågsfel kan vi få? Jordfel, felströmmen går från fasledare till jord Parallell fel, felströmmen går mellan fasledare till neutralledare, parallellt med lasten Seriellt fel, felströmmen går i en ledare

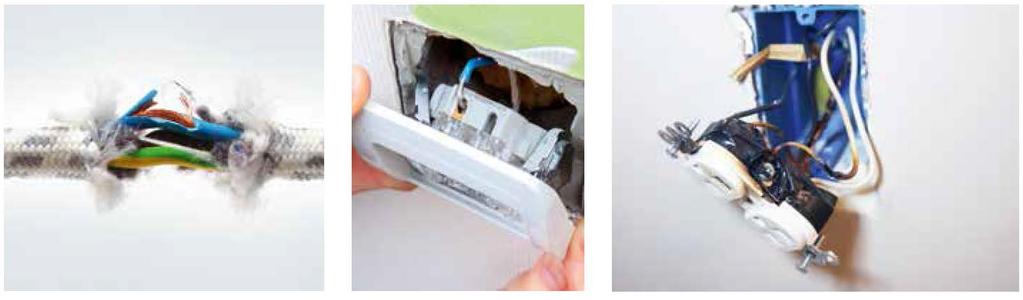

12 AFDD Vilka olika typer av ljusbågsfel kan vi få?

13 AFDD Hur fungerar då en AFDD mer ingående? - AFDD innehåller elektronik som mäter spänning- och strömkurvan. - Man använder sig av en algoritm för att skilja normala förändringar av spänning och ström mot dom som uppstår vid en ljusbåge. - dvs AFDD ska inte reagera på vanliga laster som man slår av och på, dimmra belysning etc - Det krävs en grundlast på minst 2,5A för att AFDD ska börja detektera ev. fel.

14 AFDD Ger inte en jordfelsbrytare samma skydd? - Jordfelsbrytare kan bara skydda vid ett jordfel - Vid parallell eller ett seriefel så reagerar inte jordfelsbrytaren AFDD ersätter inte en jordfelsbrytare utan är ett komplement Det finns en produktstandard för AFDD som heter SS-EN (Max 240V, 63A, L-N, L-L)

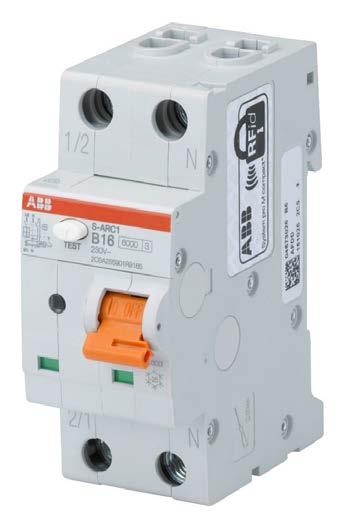

15 AFDD i kombination med MCB Vi har valt att kombinera AFDD med en MCB för att få en kompakt lösning för skydd av en gruppledning.

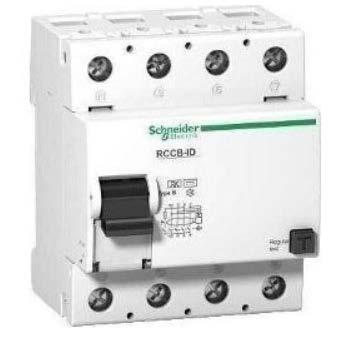

16 2. Jordfelsbrytare typ B

17 Vi backar bandet lite Voltimum seminarium 2009

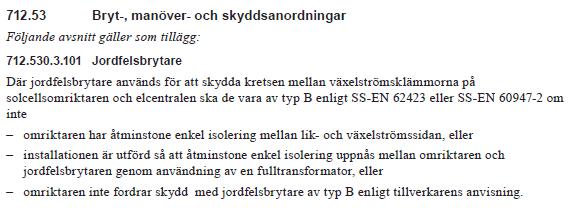

18 Jordfelsbrytare typ B I utgåva 3 av elinstallationsreglerna så dyker jordfelsbrytare typ B upp för både 712 solceller och vid bil-laddning, 722.

19 Jordfelsbrytare typ B Vad skiljer den från en typ A? Typ A kan bara detektera AC felströmmar då principen bygger på att det är en variation i ett magnetfält som gör att den löser ut. För att kunna lösa ut även för DC strömmar krävs ytterligare en teknisk lösning.

20 Jordfelsbrytare typ B I avsnitt 722 så tar man upp detta med jordfelsbrytare för bil-laddning. Om man inte kan säkerställa att DC läckströmmen från bilen in i nätet är max 6mA så ska man använda en jordfelsbrytare typ B i inkopplingspunkten för laddaren. En vanlig JFB typ A blir mättad och kan sluta fungera (för evigt) om den utsätts för mer än 6mA DC ström. Samma risker med DC läckströmmar finns även för solväxelriktare och frekvensomriktare.

21 Jordfelsbrytare typ B Hur fungerar en typ B? Typ B består av två delar: Voltage independent för detektering av typ A jordfelströmmar och Voltage dependent för detektering av typ B jordfelströmmar Typ B klarar frekvenser upptill 2kHz

22 Jordfelsbrytare typ B - Den ökande användningen av kraftelektronik kan generera läckströmmar som inkluderar en betydande komponent för likström eller hög frekvens som kan påverka tillförlitligheten av standard typ A jordfelsbrytare. - Typ A jordfelsbrytare är oförmögna att upptäcka dessa DC strömmar - Av denna anledning anses typ B jordfelsbrytare vara universal eftersom de ger skydd mot alla tripping vågformerna som anges i EN

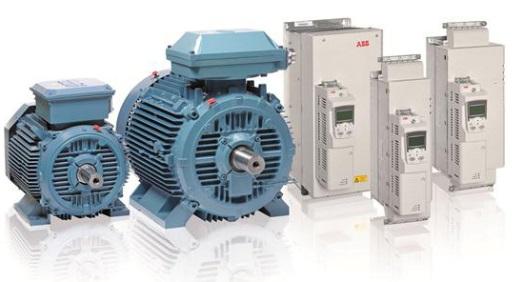

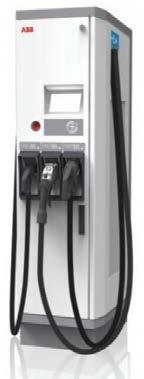

23 Jordfelsbrytare typ B Typiska applikationer där den kan behövas

24 Frågor

25 Leif Lundberg Kent Andersson
