1 Elektriska Nämndens seminarium 2018 Checklista Solcellsinstallationer

2 Nisse Lindström Fd Auktoriserad besiktningsingenjör

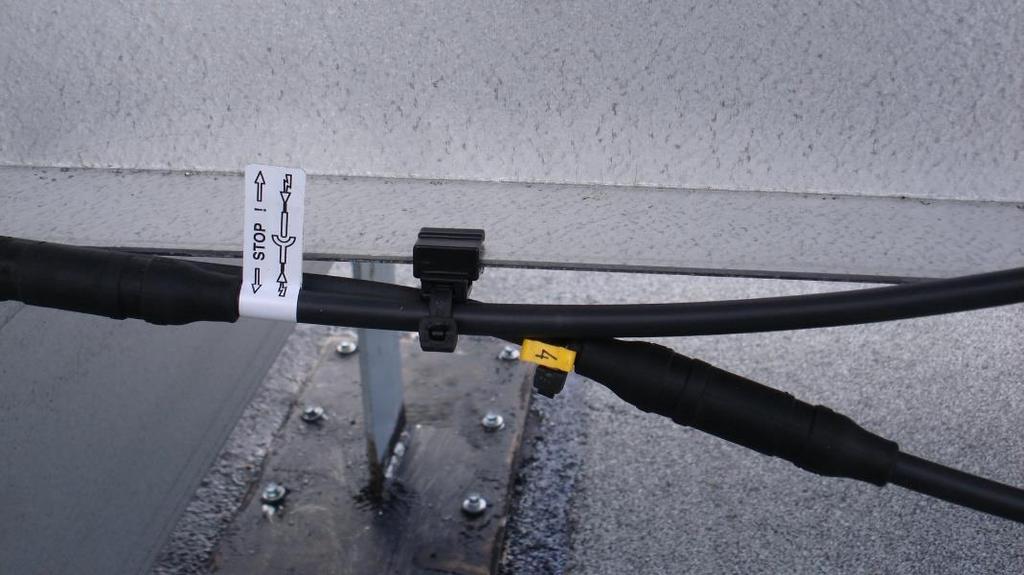

3 12.5 Solcellsinstallationer Kontrollfråga: Är solpanelerna så anordnade att kopplingspunkter är åtkomliga för inspektion och underhåll? Fakta/Förklaring/upplysning till Bi: Om man inte kan inspektera eller underhålla kopplingspunkter uppfyller man inte de generella krav som ställs i SS och tidigare utgåvor av standarder och föreskrifter. Hänvisning till regelverk/övrig litteratur: SS , Avsnitt 513,

4 Förslag på anmärkningstext och katergori: Snabbkopplingsdon är inte åtkomliga för inspektion (Kategori = 3)

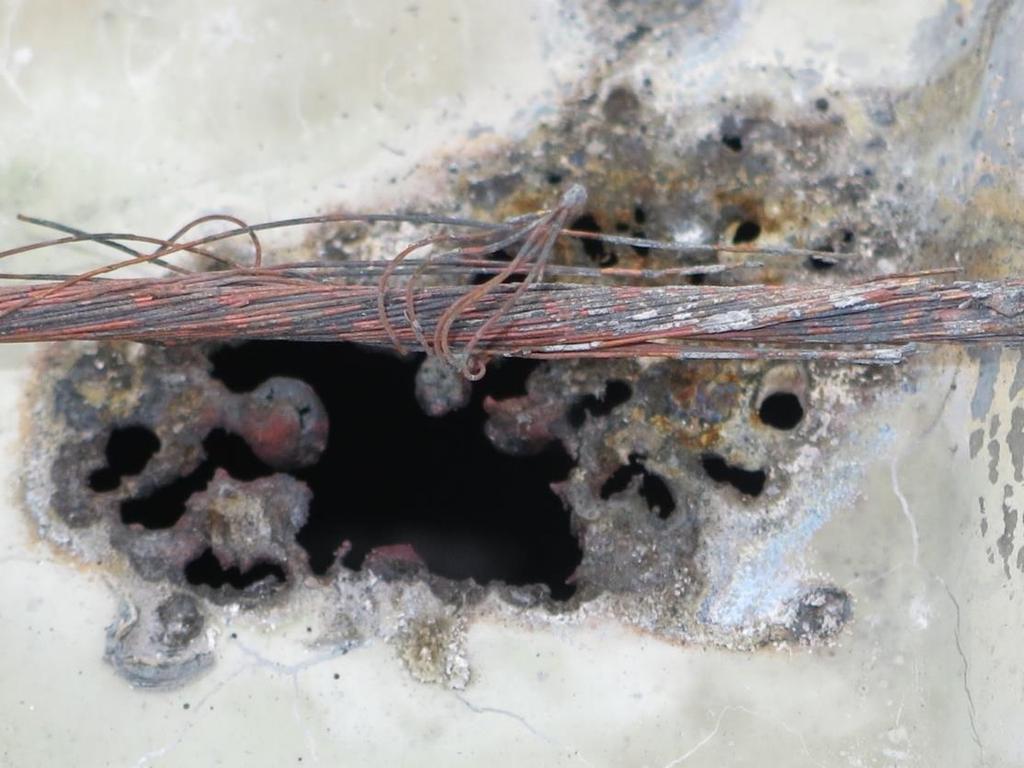

5 12.5 Solcellsinstallationer Kontrollfråga: Är strängkablar förlagda direkt på yttertak? Fakta/Förklaring/upplysning till Bi: Strängkablar ska vara dubbelisolerade, men det är bara ett skydd mot elchock, inte avsett som skydd mot mekanisk skada. Hänvisning till regelverk/övrig litteratur: SS , Avsnitt 712,

6 Förslag på anmärkningstext och katergori: Strängkablar ligger förlagda direkt på plåttak. (Kategori = 3)

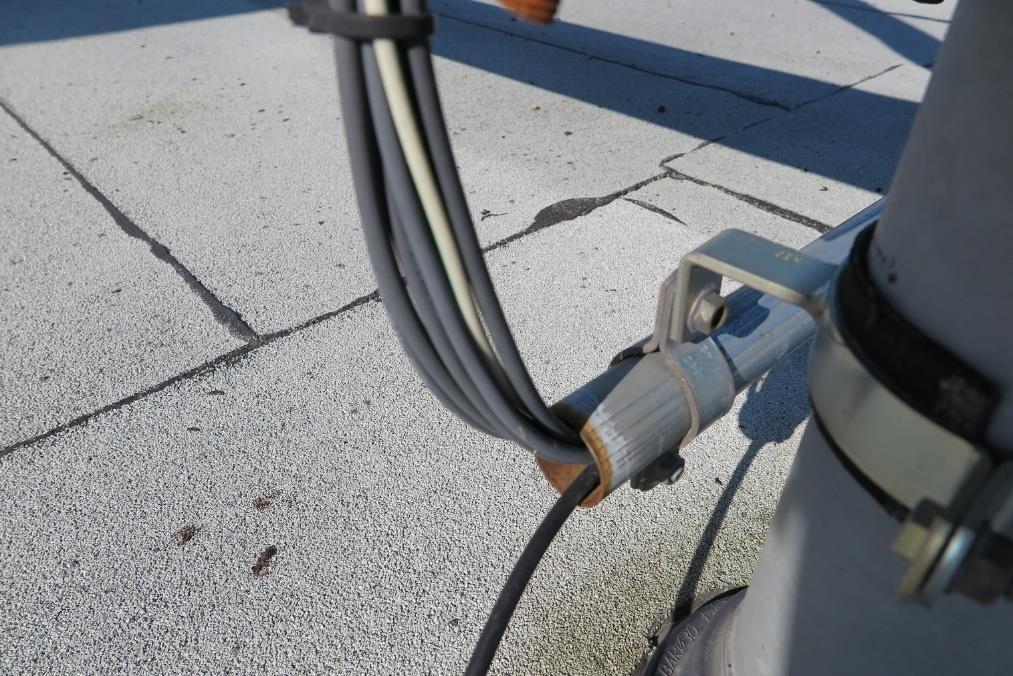

7 12.5 Solcellsinstallationer Kontrollfråga: Är strängkablar utsatta för risk mot skavning mot skarp kant? Fakta/Förklaring/upplysning till Bi: Strängkablar ska vara dubbelisolerade, vilket är ett skydd mot elchock. Dubbelisolering utgör däremot inget mekaniskt skydd. Hänvisning till regelverk/övrig litteratur: ELSÄK-FS 2008:1, SS

8 Förslag på anmärkningstext och katergori: Strängkablar ligger an mot skarp kant av ledande material. (Kategori = 3)

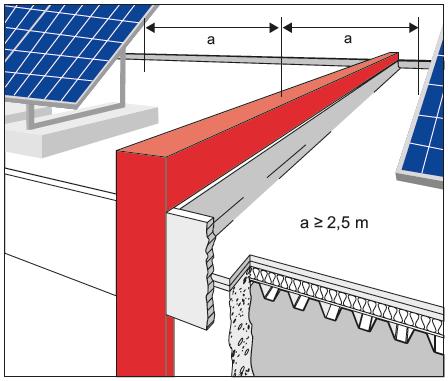

9 12.5 Solcellsinstallationer Kontrollfråga: Är solpaneler placerade minst 2,5m från brandavskiljande byggnadsdel? Fakta/Förklaring/upplysning till Bi: Om brand uppstår i en solpanel kan risk för brandspridning över brandavskiljande byggnadsdel reduceras om avståndet är mer än 2,5m. Hänvisning till regelverk/övrig litteratur: CFPA EUROPE Guidlines

10 Förslag på anmärkningstext och kategori: Solpaneler är placerade närmare brandavskiljande byggnadsdel än 2,5m. (Kategori = 6)

11 12.5 Solcellsinstallationer Kontrollfråga: Finns varningsanslag monterade som upplyser om att det finns solcellsanläggning installerad? Fakta/Förklaring/upplysning till Bi: För att informera om att det finns solpaneler installerade så ska det finnas ett anslag som informerar om detta. Hänvisning till regelverk/övrig litteratur: SS , /

12 Förslag på anmärkningstext och katergori: Anslag som informerar om installerad solcellsanläggning saknas. (Kategori = 4)

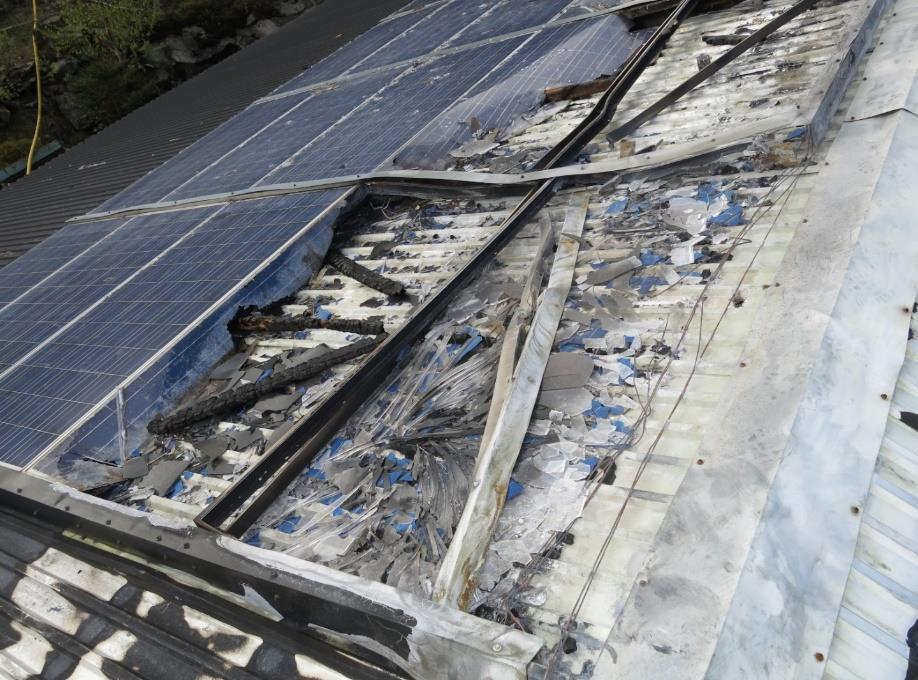

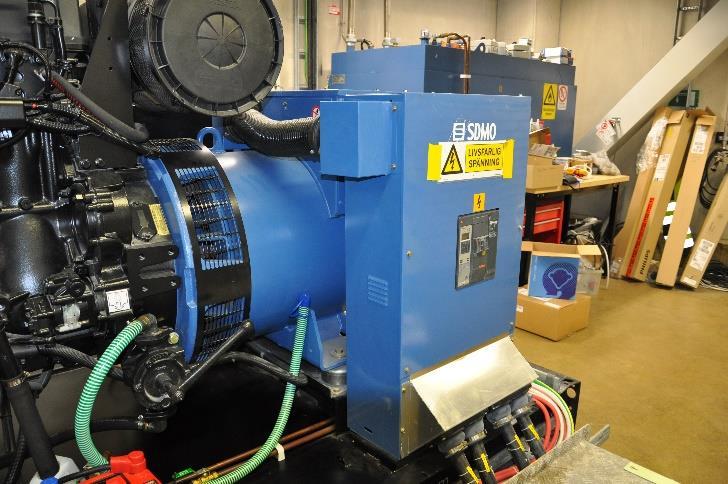

13 12.5 Solcellsinstallationer Kontrollfråga: Har försäkringsbolagen särskilda krav för lantbruk? Fakta/Förklaring/upplysning till Bi: För lantbruk kan försäkringsbolaget ha särskilda krav ställda, exempelvis åskskydd eller reservkraftdrift. Hänvisning till regelverk/övrig litteratur: Länsförsäkringar faktablad

14 Förslag på anmärkningstext och katergori: Vid reservkraftsdrift i lantbruk bör växelriktaren (solscellsanläggningen) kopplas ifrån för att undvika störningar som till exempel svängningar i det lokala nätet. Vid automatiskt startande reservkraftverk bör denna frånkoppling ske automatiskt. (Kategori = 5)

15 12.5 Solcellsinstallationer Kontrollfråga: Finns isolationsövervakningsutrustning installerad? Fakta/Förklaring/upplysning till Bi: Det är av stor betydelse att isolationsfel detekteras. Inneliggande enpoligt isolationsfel orsakar ingen direkt fara. Om det däremot uppstår dubbelt isolationsfel, det vill säga på både plus och minussidan, kan brand eller annan fara uppstå. Hänvisning till regelverk/övrig litteratur: SS , /

16 Förslag på anmärkningstext och katergori: Solcellsanläggningen saknar utrustning för isolationsövervakning då spänningssatt ledare inte är funktionsutjämnad inuti omriktaren på likströmssidan kompletterad med åtgärder för att säkerställa frånkoppling av felströmmen vid ett isolationsfel till jord. (Kategori = 3)

17 12.5 Solcellsinstallationer Kontrollfråga: Är säkerhetsbrytare för DC-sidan utförd för likström? Fakta/Förklaring/upplysning till Bi: Likströmskretsar är svårare att bryta än växelströmskretsar eftersom likströmmen saknar nollgenomgång. Kopplingsljusbågen kan bli förhållandevis lång och hamna i ett varaktighetstillstånd om brytavståndet inte är tillräckligt stort. Hänvisning till regelverk/övrig litteratur: SS ,

18 Förslag på anmärkningstext och kategori: Säkerhetsbrytare på DC-sidan är inte utförd för likström. (Kategori = 3)

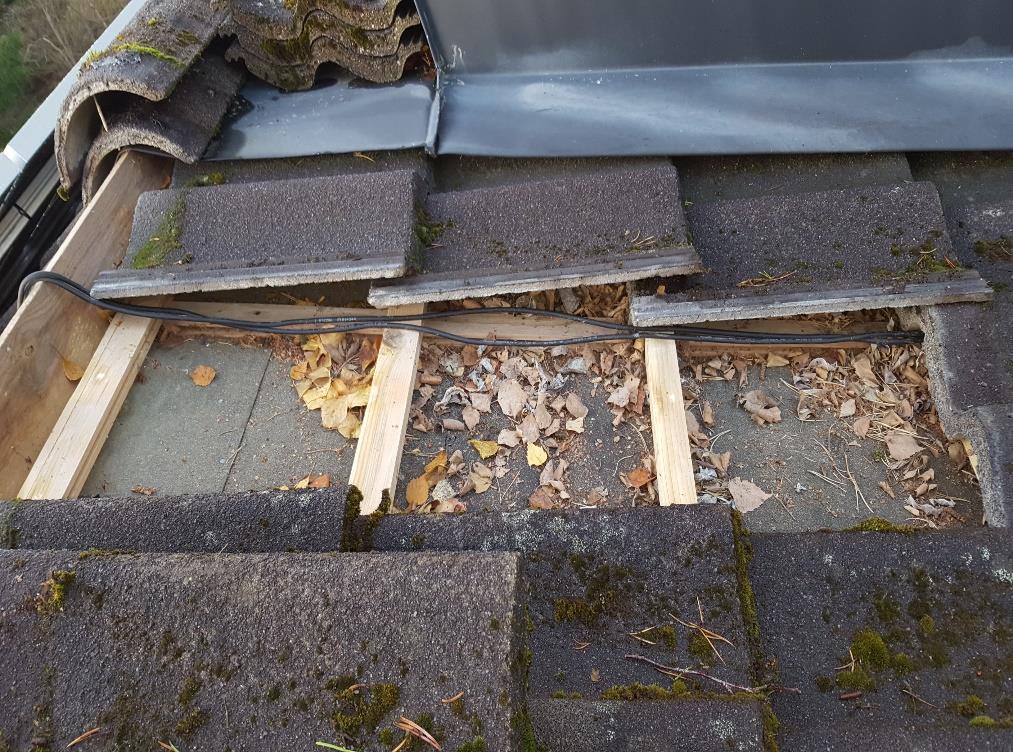

19 12.5 Solcellsinstallationer Kontrollfråga: Är strängkablar förlagda och fästade så att de inte blir utsatta för dragkrafter av snö/is, belamrade med löv eller på annat sätt riskerar att skadas? Fakta/Förklaring/upplysning till Bi: Strängkablar som inte är korrekt uppfästa kan skadas genom rörelse eller nötning av hård snö, vind eller isbildning. Strängkablar kan också riskera att spricka vid låga temperaturer om de utsätts för rörelser. Hänvisning till regelverk/övrig litteratur: SS , Kap

20 Förslag på anmärkningstext och kategori: Strängkablar ligger lösa och riskerar att skadas. (Kategori = 3)

21 12.5 Solcellsinstallationer Kontrollfråga: Är elcentral eller annan kopplingsutrustning korrekt disponerad med avseende på ledningsskydd? Fakta/Förklaring/upplysning till Bi: Elcentrals samtliga utgående ledningar måste ha ett eget överströmsskydd så de inte riskerar att översäkras. Hänvisning till regelverk/övrig litteratur: ELSÄK-FS 2008:1, SS

22 Fastighetscentral Förslag på anmärkningstext och kategori: EKKJ 3x6+6 Solpaneler Max 11,7kW 17A Huvudledning till undercentral saknar korrekt dimensionerat överströmsskydd. (Kategori = 2) 20A Huvudcentral 20A Nät
