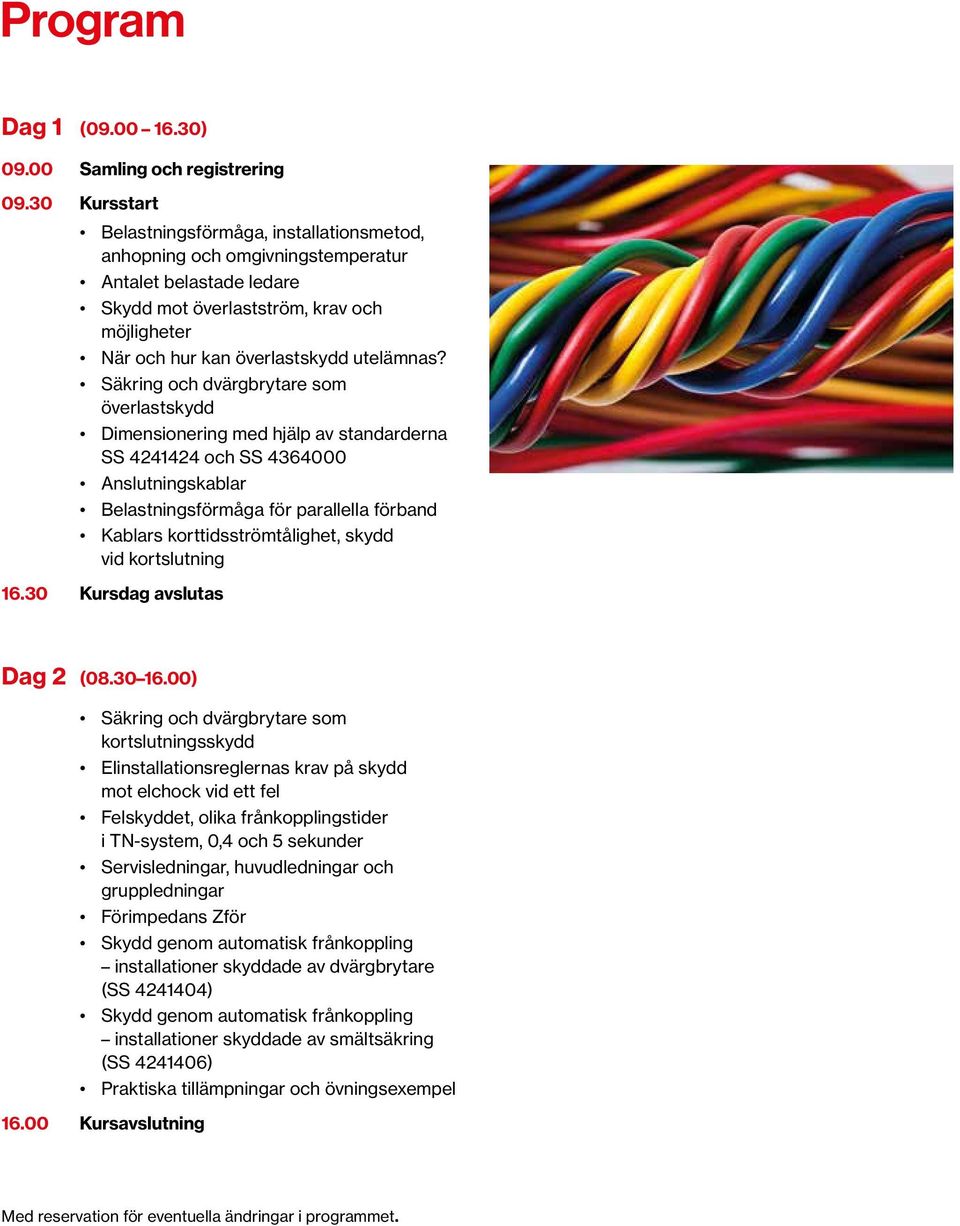

1 Ledningsdimensionering enligt HB 421, en vägledning i dimensionering i ledningsnät för lågspänning skydd vid kortslutning och skydd mot elchock Bygger din kompetens

2 Ledningsdimensionering enligt HB 421 en vägledning i dimensionering i ledningsnät för lågspänning Kursen bygger som titeln anger på SEK Handbok 421. Du får kunskap i vilka regler som gäller för dimensionering av kablar och skydd enligt Elinstallationsreglerna, SS Du kommer även att få förståelse för hur SEK HB 421 med fördel kan användas i ditt arbete vid val av area och skydd med hänsyn till överström och skydd mot elchock. Kursen går även igenom installationer skyddade av såväl smältsäkringar som dvärgbrytare. Du kommer även att få ta del av ett flertal beräkningsexempel. Datum: maj 2016 Ort: Stockholm Kurslokal: Meddelas vid anmälan Kurslängd: 2 dagar Kursavgifter: kr inklusive kursdokumentation. Kostnad för måltider tillkommer med 375 kr/dag. Moms tillkommer på ovanstående priser. Kursnummer: Innehåll i kurs Belastningsförmåga Installationsmetod Belastade ledare Skydd mot överlastström Överlastskydd Dimensionering enligt SS och SS Anslutningskablar Skydd Servis-, huvud-, och gruppledningar Kursens mål är att du med hjälp av SEK Handbok 421 ska kunna dimensionera kablar utifrån deras belastningsförmåga, skydd mot överlast och kortslutning samt skydd mot elchock. Kursen är intressant för elkonstruktörer, elinstallatörer, elprojektörer, besiktningsmän, elektriker och övriga som dimensionerar ledningssystem inom alla typer av elinstallationer för lågspänning. Förkunskaper Du bör ha grundläggande kunskaper i Elinstallationsreglerna SS och SEK HB 421 där bl.a. fordringar för skydd genom automatisk frånkoppling ingår. Du bör även ha viss kunskap i ellära och elektroteknik som används i ledningssystem för lågspänningsanläggningar. Föreläsare Mats Jonsson, Eltrygg Miljö AB. Mats är elsäkerhetsingenjör, konsult och erfaren föreläsare hos STF. Mats är ledamot i den tekniska kommittén TK 64, som bland annat tar fram Elinstallationsreglerna. Mats har även varit delaktig i arbetet med nuvarande utgåvan av HB 421. Anmälan Anmäl dig på vår hemsida eller per telefon till vår kursansvarige. Marina Lindegren, marina.lindegren@stf.se

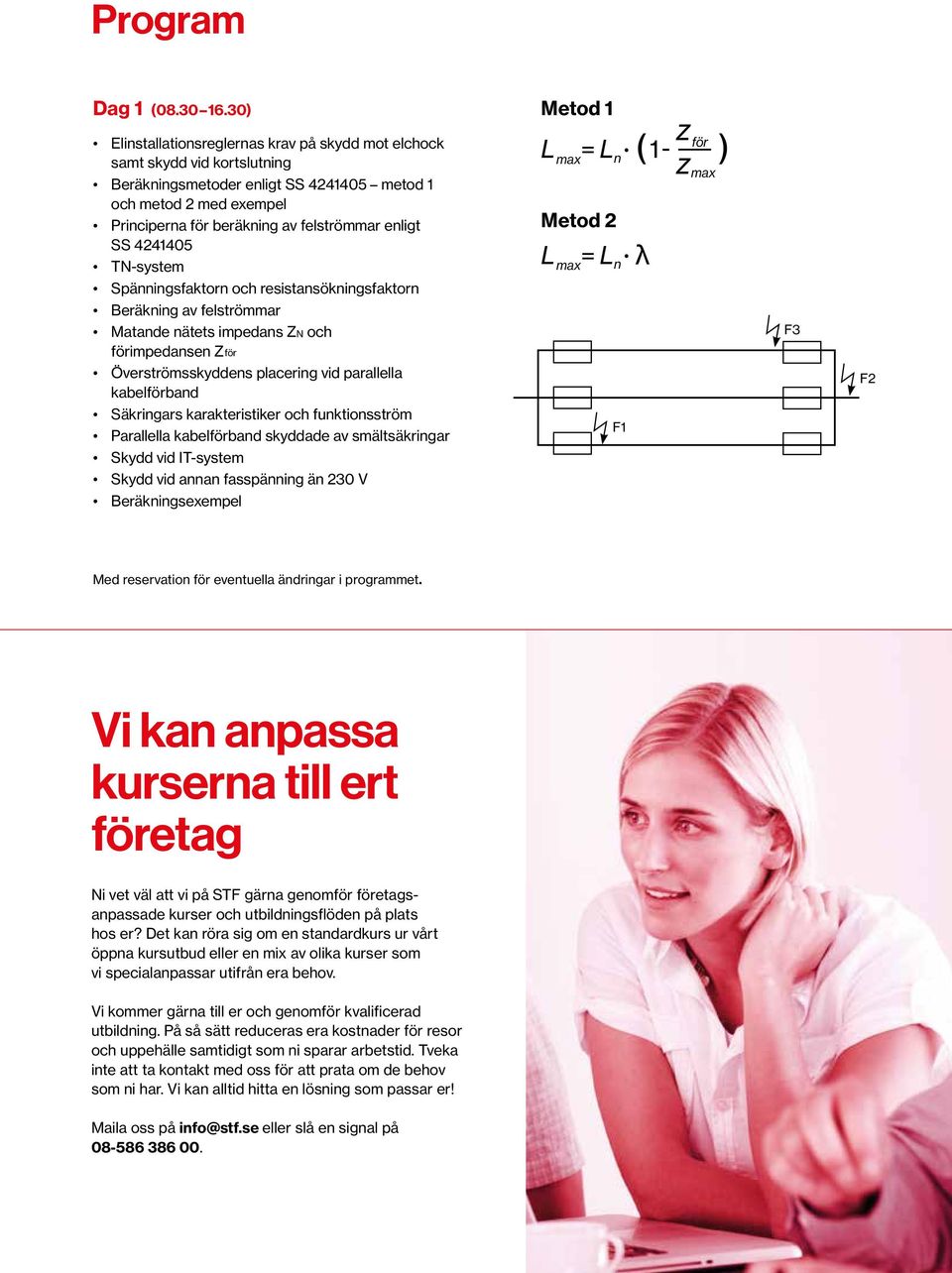

3 Program Dag 1 ( ) Samling och registrering Kursstart Belastningsförmåga, installationsmetod, anhopning och omgivningstemperatur Antalet belastade ledare Skydd mot överlastström, krav och möjligheter När och hur kan överlastskydd utelämnas? Säkring och dvärgbrytare som överlastskydd Dimensionering med hjälp av standarderna SS och SS Anslutningskablar Belastningsförmåga för parallella förband Kablars korttidsströmtålighet, skydd vid kortslutning Kursdag avslutas Dag 2 ( ) Säkring och dvärgbrytare som kortslutningsskydd Elinstallationsreglernas krav på skydd mot elchock vid ett fel Felskyddet, olika frånkopplingstider i TN-system, 0,4 och 5 sekunder Servisledningar, huvudledningar och gruppledningar Förimpedans Zför Skydd genom automatisk frånkoppling installationer skyddade av dvärgbrytare (SS ) Skydd genom automatisk frånkoppling installationer skyddade av smältsäkring (SS ) Praktiska tillämpningar och övningsexempel Kursavslutning Med reservation för eventuella ändringar i programmet.

4 Ledningsdimensionering med hänsyn till skydd vid kortslutning och skydd mot elchock På den här kursen får du kunskap om ledningsdimensionering för elkraftanläggningar och industriella anläggningar. Under kursdagen går vi igenom beräkningsmetoder enligt standard SS som gäller för ledningsnät skyddade av smältsäkringar. Standarden och kursen omfattar även dimensionering i såväl TN- som IT-system för alla spänningar upp till och med 1000V. Vidare får du veta hur felströmmar och impendanser kan beräknas i lågspänningsnät och hur spännings- och resistansfaktorer påverkar beräkningsresultatet. Även säkringskarakteristiker och deras funktion ingår. Datum: 12 maj 2016 Ort: Stockholm Kurslokal: Meddelas vid anmälan Kurslängd: 1 dag Kursavgifter: kr inklusive kursdokumentation. Kostnad för måltider tillkommer med 375 kr/dag. Moms tillkommer på ovanstående priser. Kursnummer: Innehåll i kurs Krav på skydd mot elchock och vid kortslutning enligt SS Beräkningsmetoder enligt SS TN-system Spännings- och resistansfaktorn Impedans Placering av överströmsskydd Skydd o av parallella kabelförband o vid IT-system o vid annan fasspänning än 230V Kursens mål är att ge dig förståelse för hur val och placering av överströmsskydd, kabeltyp och ledarlösning kan påverka tillåtna ledningslängder. Du lär dig hur parallellkopplade kabelförband ska skyddas i händelse av fel. Vidare får du kunskap kring de olika beräkningsmetoderna enligt standard SS Kursen är intressant för dig som är elprojektör, elinstallatör, elkonstruktör eller besiktningsman. Den vänder sig även till dig som dimensionerar kraftkablar och utför beräkningar i distributions- och industriella elnät. Förkunskaper Du bör ha grundläggande kunskaper i Elinstallationsreglerna SS Du bör även ha viss kunskap i ellära och elektroteknik som används i ledningssystem för lågspänningsanläggningar. Föreläsare Mats Jonsson, Eltrygg Miljö AB. Mats är elsäkerhetsingenjör, konsult och erfaren föreläsare hos STF. Mats är ledamot i den tekniska kommittén TK 64, som bland annat tar fram Elinstallationsreglerna. Mats var även delaktig i arbetet med nuvarande utgåvan av HB 421. Anmälan Anmäl dig på vår hemsida eller per telefon till vår kursansvarige. Marina Lindegren, marina.lindegren@stf.se

5 Program Dag 1 ( ) Elinstallationsreglernas krav på skydd mot elchock samt skydd vid kortslutning Beräkningsmetoder enligt SS metod 1 och metod 2 med exempel Principerna för beräkning av felströmmar enligt SS TN-system Spänningsfaktorn och resistansökningsfaktorn Beräkning av felströmmar Matande nätets impedans ZN och förimpedansen Zför Överströmsskyddens placering vid parallella kabelförband Säkringars karakteristiker och funktionsström Parallella kabelförband skyddade av smältsäkringar Skydd vid IT-system Skydd vid annan fasspänning än 230 V Beräkningsexempel Metod 1 L L max max = = L n Metod 2 L n F1 y z z för ( 1- ) max F3 F2 Med reservation för eventuella ändringar i programmet. Vi kan anpassa kurserna till ert företag Ni vet väl att vi på STF gärna genomför företagsanpassade kurser och utbildningsflöden på plats hos er? Det kan röra sig om en standardkurs ur vårt öppna kursutbud eller en mix av olika kurser som vi specialanpassar utifrån era behov. Vattenkraftstationers generatorer funktion/ konstruktion/underhåll Kursnr Vattenkraftstationers reläteknik och funktion Kursnr Vi kommer gärna till er och genomför kvalificerad utbildning. På så sätt reduceras era kostnader för resor och uppehälle samtidigt som ni sparar arbetstid. Tveka inte att ta kontakt med oss för att prata om de behov som ni har. Vi kan alltid hitta en lösning som passar er! Maila oss på info@stf.se eller slå en signal på
