1 Skyddsutjämning i byggnader Ingvar Eriksson SEK Svensk Elstandard SEK Svensk Elstandard, svarar för standardiseringen på elområdet i Sverige och samordnar svensk medverkan i internationell och europeisk standardisering som medlem i IEC och CENELEC. SEK är en ideell organisation med frivilligt deltagande från svenska myndigheter, företag och organisationer som har ett intresse av att medverka i och påverka arbetet med tekniska regler inom elektrotekniken. Arrangeras av Voltimum.se portalen för elproffs

2 Skyddsutjämning i byggnader Om SEK SEK Handbok 413 Begrepp Syfte Elinstallationsreglerna Nybyggnation / Ombyggnad Kompletterande skyddsutjämning Dimensionering Arrangeras av Voltimum.se portalen för elproffs

3 Om SEK Svensk Elstandard SEK Svensk Elstandard är en ideell organisation med frivilligt deltagande från svenska myndigheter, företag och organisationer. Finansiering genom deltagaravgifter och försäljning av standarder och handböcker. Alla kan vara med och påverka! SEK Handbok 444 SEK Handbok 413

4 Begrepp Potentialutjämning Skydds- och funktionsutjämning.

5 Syfte Skyddsutjämning till huvudjordningsskenan Kompletterande skyddsutjämning i särskilda slag av installationer

6 Elinstallationsreglerna Skyddsutjämning I varje byggnad ska jordtagsledaren, huvudjordningsskenan och följande ledande delar anslutas till skyddsutjämningen: rörledningar av metall som förs in i byggnaden, till exempel gas- och vattenledningar främmande ledande delar som är del av byggnaden och som är åtkomliga under normala förhållanden, metalliska delar av centralvärmeanläggningen och luftkonditioneringssystemet, armeringsjärn i betong, där armeringen är berörbar och tillförlitligt sammankopplad. Ledande delar som utifrån kommer in i byggnaden, ska förbindas till skyddsutjämningen nära det ställe där de förs in i byggnaden. * Om det inte är möjligt att säkerställa att armeringsjärn i betong är tillförlitligt sammankopplade så är anslutning till skyddsutjämningen vare sig nödvändig eller möjlig. En armeringsmatta som är ingjuten i betong, men utan kontakt med berörbara ledande delar behöver inte heller anslutas till skyddsutjämningen.

7 Elinstallationsreglerna

8 Elinstallationsreglerna

9 Nybyggnation Projektering, Vad behöver anslutas? Fundamentjord/elektrod SEK Handbok 449 Potentialutjämning i industriella anläggningar Tillförlitlig sammankoppling av armeringen Ska stålkonstruktionen anslutas? Behov av kompletterande skyddsutjämning. Inkommande försörjningssystem (av metall)

10 Dimensionering Skyddsledare dimensioneras enligt Elinstallationsreglerna avsnitt 543 och skyddsutjämningsledare enligt avsnitt 544. Skyddsutjämningsledare ansluten till huvudjordningsskenan, min 6 mm 2 Övriga min 2,5 (4) mm 2

11 Kompletterande skyddsutjämning Syfte: Skydd mot farliga beröringsspänningar beroende på fel i elinstallationen.

12 Kompletterande skyddsutjämning Elinstallationer med reservkraft (statiska växelriktare) Bad- och duschrum Simbassänger Elinstallationer i lantbruk Trånga ledande utrymmen Mässor Golvvärmesystem

13 Kompletterande skyddsutjämning Mellan utsatta (skyddsjordade) delar berörbara främmande ledande delar

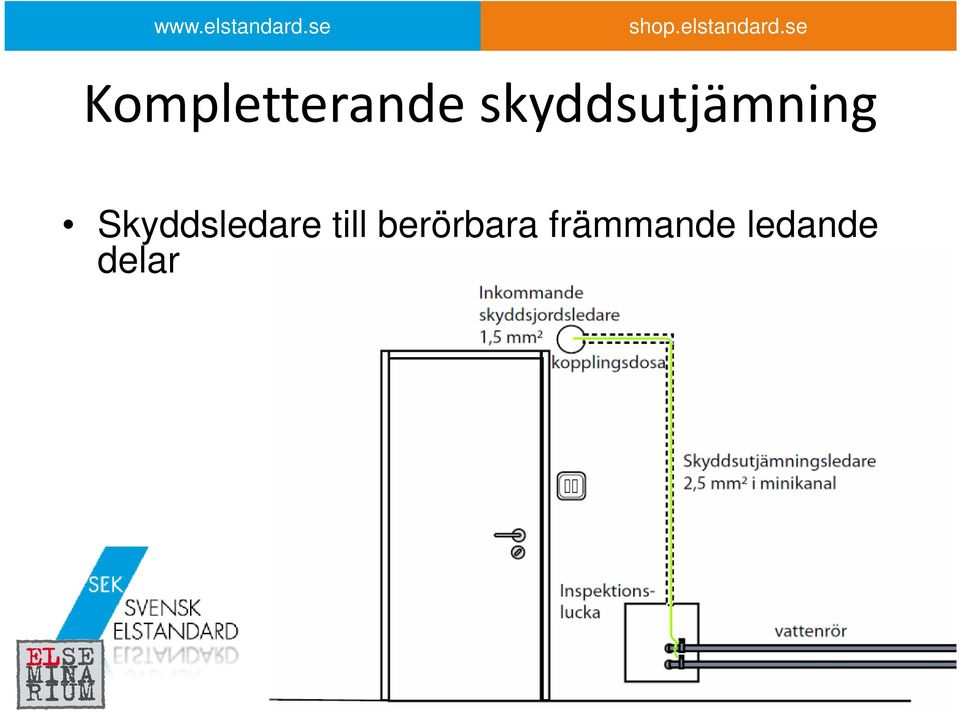

14 Kompletterande skyddsutjämning Skyddsledare till berörbara främmande ledande delar

15 Ny Elinstallation i befintlig byggnad Skyddsutjämning enligt SS Anslutning till huvudjordningsskenan Armering, ej sammankoppad Inkommande försörjning ej åtkomlig Del av byggnad Helrenoverade badrum

16 SEK Handbok 444 SEK Handbok 413 SEK Handbok 449

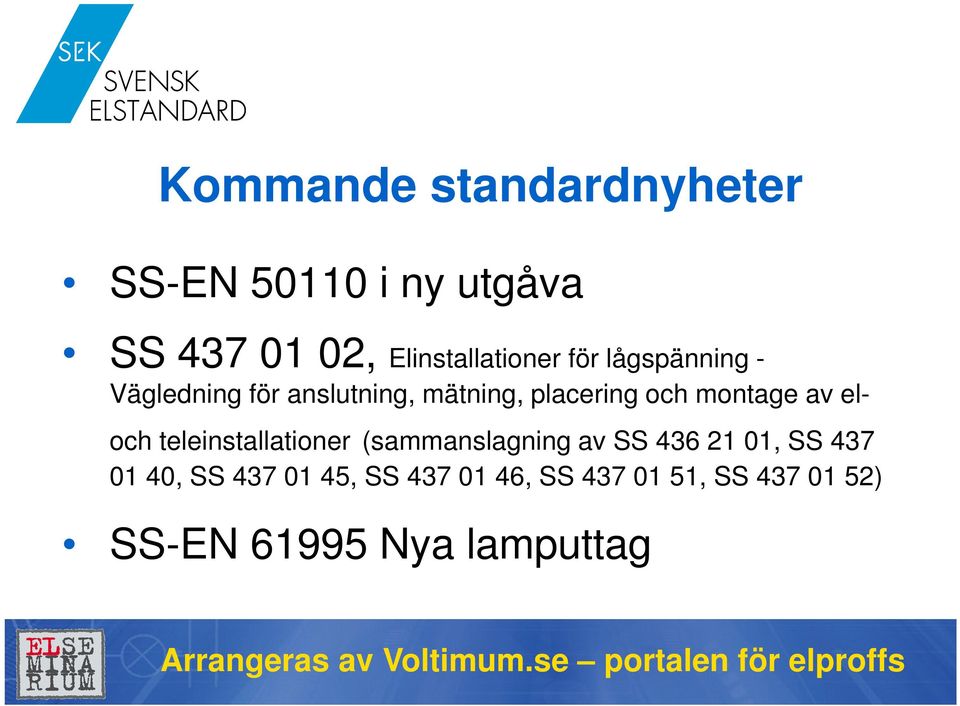

17 Kommande standardnyheter SS-EN i ny utgåva SS , Elinstallationer för lågspänning - Vägledning för anslutning, mätning, placering och montage av eloch teleinstallationer (sammanslagning av SS , SS , SS , SS , SS , SS ) SS-EN Nya lamputtag Arrangeras av Voltimum.se portalen för elproffs

18 Frågor? Ingvar Eriksson SEK Svensk Elstandard Arrangeras av Voltimum.se portalen för elproffs

19 Svar Arrangeras av Voltimum.se portalen för elproffs
