1 Elektriska Nämndens seminarium 2018 Checklista Skyddsapparater

2 Nya checklistor Elektriska Nämndens nya checklistor är publicerade på EN2010 Checklistorna är tredje utgåvan. Utgåva 1 avsåg de gula föreskrifterna Utgåva 2 avsåg de blå föreskrifterna Checklistorna kan användas i EN-app De nya checklistorna innehåller: 1. Kontrollfråga 2. Faktauppgifter / Förklaringar / Upplysningar till Bi 3. Hänvisning till regelverk och övrig litteratur 4. Datum när specifikt krav infördes 5. Förslag på anmärkningstext i EN-protokoll 6. Bildexempel

3 Nya checklistor De hittills framtagna checklistorna är: 0. Tillämpning 2. Utrymmen 2.1 Driftrum 2.3 Elrum 2.4 Övriga utrymmen 3. Kopplingsutrustning 3.1 Ställverk, högspänning 3.2 Ställverk, lågspänning 3.3 Centraler 3.4 Kanalskenor 3.5 Apparatskåp 4. Anordningar - Kraft 4.1 Generatorer 4.2 Transformatorer 4.3 Kondensatorer 4.4 Brytare/Frånskiljare 4.5 Skyddsapparater 5. Kablar 5.1 Kabelval 5.2 Kabelförläggning 5.3 Kabeldimensionering 5.4 Kabelskydd

4 Nya checklistor De hittills framtagna checklistorna är: 6 Potentialutjämning 6.1 Funktionsutjämning 6.2 Skyddsutjämning 7 Åskskydd 7.1 Inledningsskydd 7.2 Inslagsskydd 7.3 Markspänningsskydd 8. Elapparater 8.1 Elvärme och värmeapparater 8.2 Belysningsarmaturer 8.3 Diverse elutrustningar

5 Nya checklistor De hittills framtagna checklistorna är: 9. Skydd 9.1 Knivsäkringar 9.2 Diazedsäkringar 9.3 Dvärgbrytare MCB 9.4 Effektbrytare MCCB 9.5 Jordfelsbrytare - RCCB 9.6 Personskyddsautomater RCBO 9.7 Överspänningsskydd SPD 9.8 Ljusbågsdetektor AFDD 9.9 Underspänningsskydd 9.10 Nödstopp 9.11 Säkerhetsbrytare 9.12 Separata överlastskydd 10. EX-klassade anläggningar 10.1 Kontrollfrågor om EX-risk kan föreligga 10.2 Kontrollfrågor när EX-risk föreligger

6 Nya checklistor De hittills framtagna checklistorna är: 11. Maskiner 11.1 Maskinanläggningen 11.2 Styrkretsar 11.3 Skydd 11.4 Säkerhetsfunktioner 14. Specifika anläggningar 14.1 Vårdanstalt/Sjukhus 14.3 Lantbruk 14.8 Utrymmen med förhöjd brandrisk 12. Strömförsörjning 12.2 Laddningsplats för traktionära batterier 12.5 Solcellsanläggningar

7 Nya checklistor De hittills framtagna checklistorna är: 15. Mätning och provning 15.1 Isolationsmätning 15.2 Kontinuitetsmätning 15.3 Automatisk frånkoppling av matning Mätning av kortslutningsström/ förimpedans 15.4 Jordtagsmätning 15.5 Funktionsprovning av jordfelsbrytare 15.6 Termografering 15.7 Övertonsmätning 15.8 Strömmätning 16. Granskning 16.1 Kortslutningssäkerhet 16.2 Termografering 16.3 Potentialutjämningssystemets kontinuitet 16.4 Golv och väggresistans 16.5 Frånkopplingstid 16.6 Jordtag 16.7 Jordfelsbrytare - Funktionsprovning med testknapp 16.8 Klassningsplan för utrymmen med explosiv atmosfär 15.9 Spänningsmätning

8 Nya checklistor Återstående checklistor att ta fram är: 1. Skötsel 1.1 Skötsel av elektriska anläggningar 1.2 Dokumentation 12. Strömförsörjning 12.1 Likströmsystem UPS 12.4 Generatoraggregat

9 Nya checklistor Återstående checklistor att ta fram är: 13. Övriga anläggningar 13.1 Brandlarm 13.2 Sprinkler 13.3 Hissar 14. Specifika anläggningar 14.2 Kyrkor 14.4 Datorcentraler 14.5 Vattenkraftstationer 14.6 Hotell 14.7 Skolor

10 Checklista - Tillämpning T300 är den anvisning som gäller för hur en revisionsbesiktning ska utföras och skall enligt krav från försäkringsgivarna följas. Checklistorna däremot ska enbart ses som ett alternativt stöd vid besiktningens genomförande. Besiktningsingenjörens egna genomförda riskbedömningar vid utförandet av revisionsbesiktningen är grundläggande

11 Checklista - Tillämpning Checklistorna kan inte på något sätt utesluta besiktningsingenjörens egna riskbedömningar. Det innebär att besiktningsingenjören inte ska besiktiga enbart utifrån checklistornas kontrollpunkter

12 Checklista - Tillämpning Äldre framtagna checklistor är fortfarande aktuella och kan i vissa fall bli tillämpliga att använda i samband med revisionsbesiktning

13 Checklista - Tillämpning Checklistorna är ett levade dokument under ständiga förändringar. Elektriska Nämnden välkomnar besiktningsingenjörer som vill hjälpa till med arbetet att revidera, komplettera och på så viss förbättra checklistorna. Elektriska Nämnden tar även tacksamt emot bilder som visar på exempel till varje kontrollfråga

14 Checklista - Tillämpning Besiktningsingenjörer som önskar revidera och/eller komplettera checklistorna mailar in sina synpunkter till enteknik@svbf.se Skriv EN-checklistor i ämnesraden. I det fall det handlar om revidering ska nummer på kontrollfrågan anges

15 Checklista - Skyddsapparater 9.1 Knivsäkringar Kontrollfråga: Är knivsäkring rätt dimensionerad med hänsyn till överlast? Fakta/Förklaring: Faktorer som påverkar säkringens maximala storlek med hänsyn till överlast är kabelns isolermaterial, kabelarea, förläggningssätt och omgivningstemperatur

16 Checklista - Skyddsapparater 9.1 Knivsäkringar Hänvisning till regelverk: Gula boken 21 Blå boken - SEK Handbok 421 SS Avsnitt

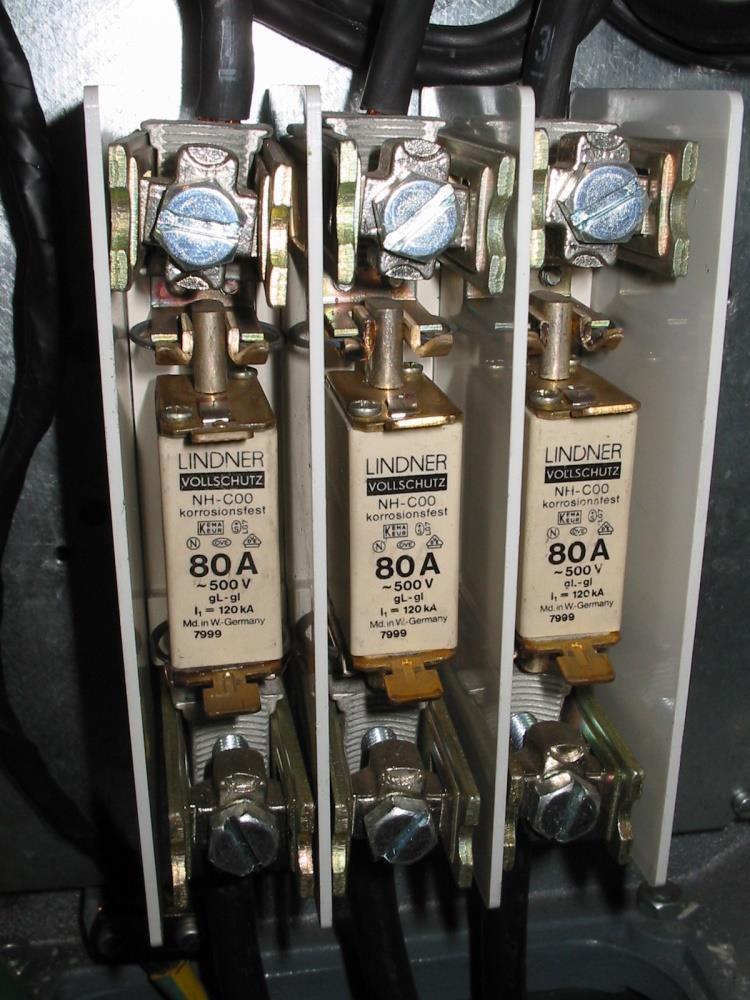

17 Checklista - Skyddsapparater 9.1 Knivsäkringar Förslag på anmärkningstext och katergori: Utgående kabel (xxxx) är avsäkrad med xx A. Som kabeln är förlagd får den avsäkras med maximalt x A. I det fall externt överlastskydd finns installerat ska dess inställningsvärde redovisas på gruppförteckning/skylt. (Kategori = 3)

18 Checklista - Skyddsapparater 9.2 Diazedsäkringar Kontrollfråga: Är diazedsäkring rätt dimensionerad med hänsyn till fel mellan fasledare och skyddsledare/utsatt del (utlösningsvillkoret)? Fakta/Förklaring: I det fall ett fel orsakar farlig beröringsspänning på utsatta delar ska automatisk frånkoppling ske inom föreskriven tid. Hänvisning till regelverk: Gula boken 6 Blå boken - Avsnitt SS Avsnitt

19 Checklista - Skyddsapparater 9.2 Diazedsäkringar Förslag på anmärkningstext och katergori: Val av diazedsäkringen medför att utlösningsvillkoret inte är uppfyllt. (Kategori = 3)

20 Checklista - Skyddsapparater 9.2 Diazedsäkringar Kontrollfråga: Är diazedsäkringens propphuv sprucken eller saknas delar av porslinet? Förslag på anmärkningstext och katergori: Propphuv är sönder. (Kategori = 1/2/3)

21 Checklista - Skyddsapparater 9.3 Dvärgbrytare Kontrollfråga: Är dvärgbrytare rätt dimensionerad med hänsyn till kortslutning? Fakta/Förklaring: Den av kortslutningsskyddet genomsläppta energin (I 2 t) får inte vara större än vad kabeln tål. Hänvisning till regelverk: Gula boken 21 Blå boken - SEK Handbok 421 SS Avsnitt

22 Checklista - Skyddsapparater 9.3 Dvärgbrytare Förslag på anmärkningstext och katergori: Säkringens märkström medför att den genomsläppta energin vid en kortslutning är större än vad kabeln tål. (Kategori = 3)

23 Checklista - Skyddsapparater 9.5 Jordfelsbrytare Kontrollfråga: Har jordfelsbrytaren rätt märkutlösningsström? Fakta/Förklaring: Kravet på märkutlösningsström varierar i regelverken. Bi uppmanas att kontrollera i för anläggningen gällande regelverk vilket krav på märkutlösningsström som föreligger. Förslag på anmärkningstext och katergori: Central xxx. Jordfelsbrytare har fel märkutlösningsström. (Kategori = 3)

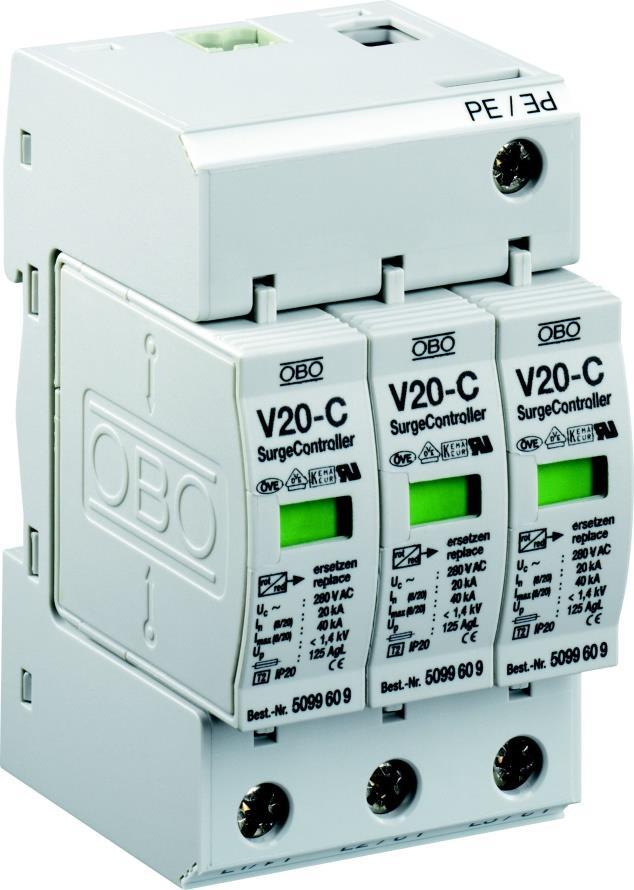

24 Checklista - Skyddsapparater 9.7 Överspänningsskydd Kontrollfråga: Finns överspänningsskydd installerat? Fakta/Förklaring: Regelverken ställer krav på överspänningsskydd i olika byggnader. Kraven har gradvis ökat i regelverket historiskt. Bi uppmanas att kontrollera i för anläggningen gällande regelverk huruvida krav föreligger eller inte. Saknas kravet i för anläggningen aktuellt regelverk kan Bi alltid rekommendera installation av överspänningsskydd. Hänvisning till regelverk: SS Avsnitt SEK Handbok Åskskyddshandboken

25 Checklista - Skyddsapparater 9.7 Överspänningsskydd Förslag på anmärkningstext och katergori: Överspänningsskydd saknas. (Kategori = 3/5)

26 Checklista - Skyddsapparater 9.10 Nödstopp Kontrollfråga: Finns nödstopp på maskin monterat? Fakta/Förklaring: En maskin ska vara försedd med en eller flera nödstoppsanordningar som gör det möjligt att avvärja överhängande fara eller fara som redan uppstått. Detta krav gäller dock inte för en maskin i vilken en nödstoppsanordning inte skulle minska risken, antingen beroende på att den inte skulle förkorta stopptiden eller beroende på att anordningen skulle göra det omöjligt att vidta de särskilda åtgärder som den aktuella risken kräver, samt bärbara handhållna eller handstyrda maskiner

27 Checklista - Skyddsapparater 9.10 Nödstopp Hänvisning till regelverk: För arbetsutrustning tillverkad innan se AFS 2006:4 avsnitt A 2.5. (Gäller retoraktivt). För maskiner tillverkade efter se AFS 2008:3 (Maskindirektivet) avsnitt samt SS-EN avsnitt 7.5 Förslag på anmärkningstext och katergori: Maskin xxx. Nödstopp saknas. (Kategori = 3)

28 Checklista - Skyddsapparater 9.11 Säkerhetsbrytare Kontrollfråga: Finns säkerhetsbrytare installerad? Fakta/Förklaring: Anordningar för frånkoppling av elansluten mekanisk utrustning ska finnas där underhållsarbete på en sådan utrustning kan medföra risk för personskador. Hänvisning till regelverk: AFS 2006:4 A2.22 AFS 2008: SS-EN SS

29 Checklista - Skyddsapparater 9.11 Säkerhetsbrytare Förslag på anmärkningstext och katergori: Säkerhetsbrytare saknas. (Kategori = 3)

30 Tack för ert deltagande!
