1 Solcellsanläggningar - Vad är problemet?

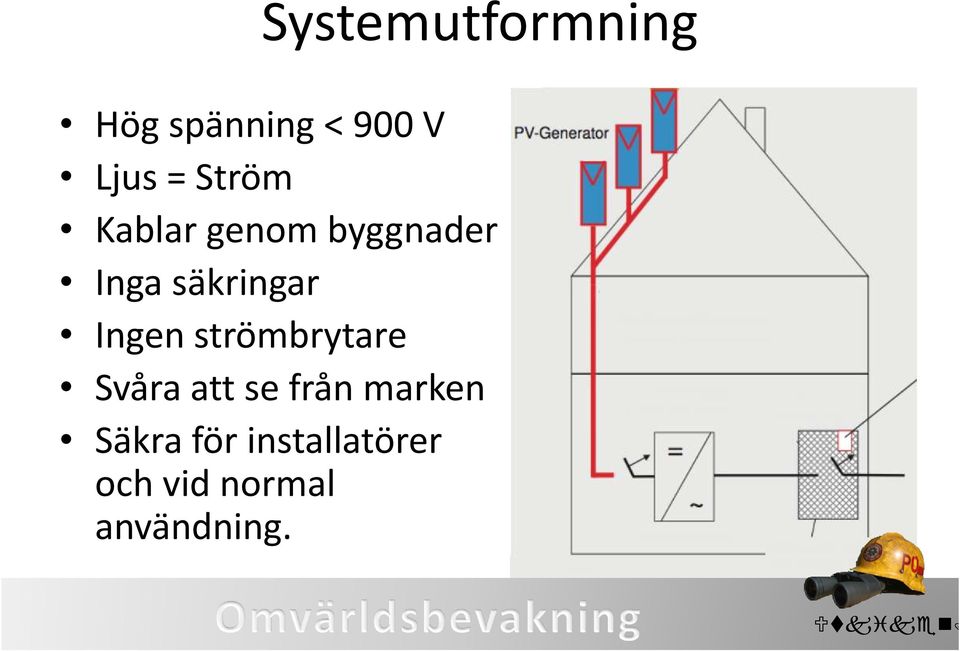

2 Systemutformning Hög spänning < 900 V Ljus = Ström Kablar genom byggnader Inga säkringar Ingen strömbrytare Svåra att se från marken Säkra för installatörer och vid normal användning.

3 Aktiviteter på bränder

4 PV-systems Pengar och miljö att spara! 10 års återbetalningstid 20 års förväntad livslängd Miljömässigt bra

5 Olika typer, ser lika ut. Vatten Elektrisk

6 Systemuppbyggnad

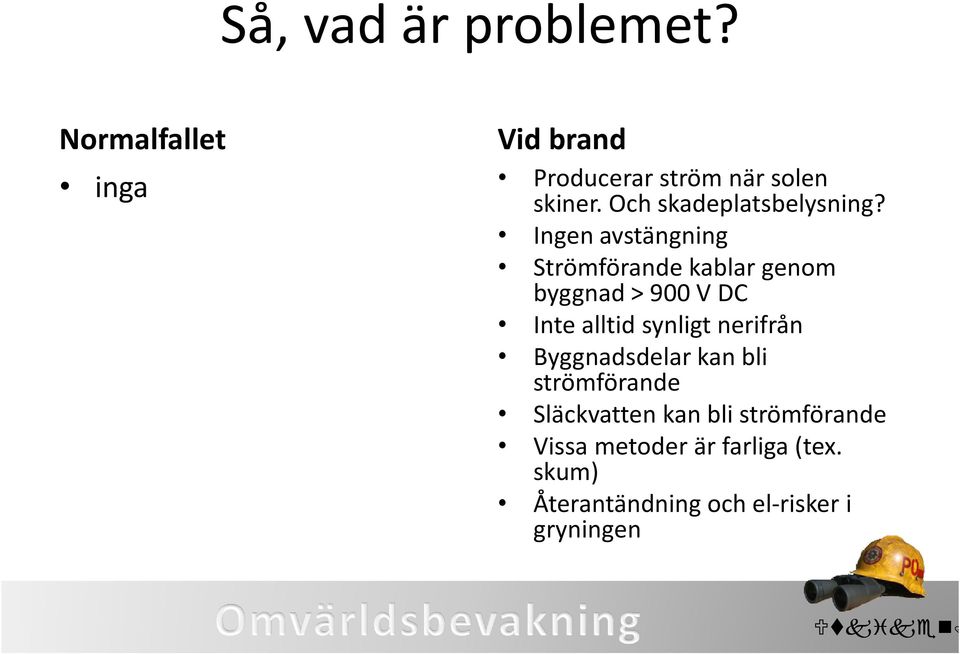

7 Så, vad är problemet? Normalfallet inga Vid brand Producerar ström när solen skiner. Och skadeplatsbelysning? Ingen avstängning Strömförande kablar genom byggnad > 900 V DC Inte alltid synligt nerifrån Byggnadsdelar kan bli strömförande Släckvatten kan bli strömförande Vissa metoder är farliga (tex. skum) Återantändning och el-risker i gryningen

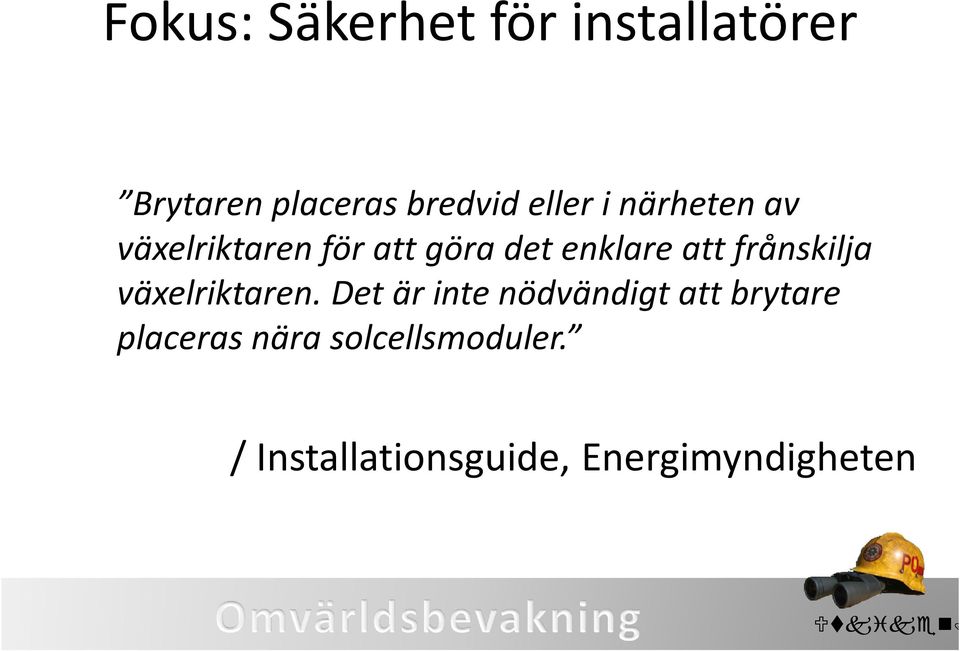

8 Fokus: Säkerhet för installatörer Brytaren placeras bredvid eller i närheten av växelriktaren för att göra det enklare att frånskilja växelriktaren. Det är inte nödvändigt att brytare placeras nära solcellsmoduler. / Installationsguide, Energimyndigheten

9 Existerande metoder för att stänga ström Stänga av strömmen Tjocka presenningar att täcka paneler med. Mörkt specialskum sprutas på panelerna. Vanligt skum fungerar inte. Klipp kablarna (Danmark)

10 Kända olycksfall 1 brandman i Arizona Ursprungligen bedömt som Solcell, visade sig vara vanlig ström. 1 brandman i Tyskland Flera muskler brända, invärtes brännskador.

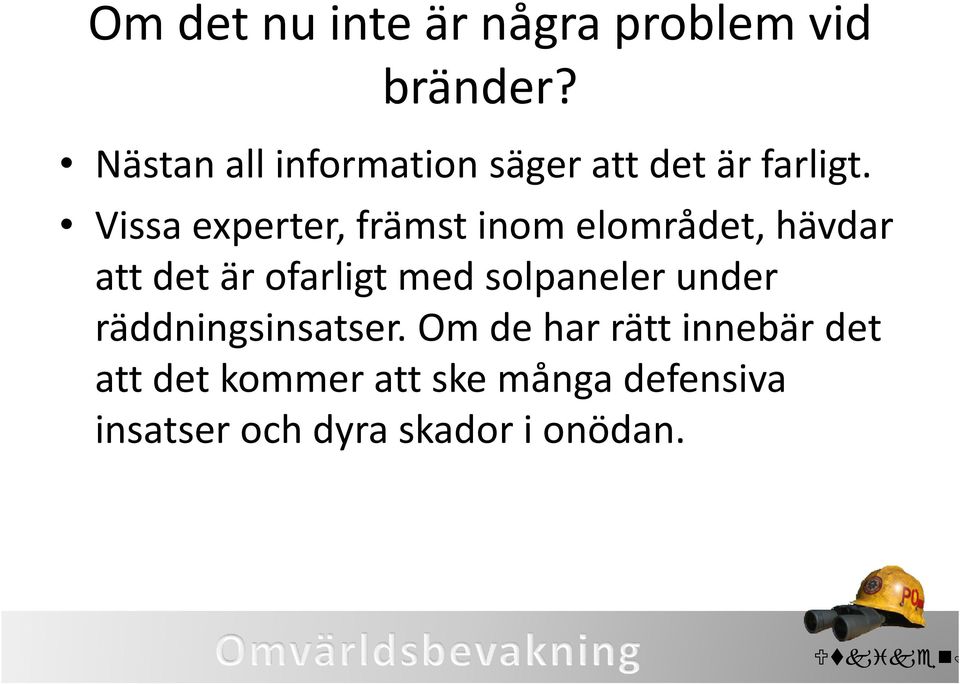

11 Om det nu inte är några problem vid bränder? Nästan all information säger att det är farligt. Vissa experter, främst inom elområdet, hävdar att det är ofarligt med solpaneler under räddningsinsatser. Om de har rätt innebär det att det kommer att ske många defensiva insatser och dyra skador i onödan.

12 Fireoperations for Photovoltaicemergencys Ljust så man kan se Farlig spänning Batterianläggningar kan vara farliga Moderna paneler kan ge cancer vid brand Vatten på marken kan vara farligt Taktik Gör strömlöst Hitta strömförande kablar Identifiera andra energikällor Starta insats som vanligt, men var uppmärksam Arbeta inte nära solpaneler

13 Operations in buildings withpv-systems Klipp av kablarna (specialverktyg och utbildning) Fallande föremål Stäng spänningsmatning från elnät Alarmera en elektriker

14 FireFighter safetyand Photovoltaic installations research project Skadeplatsbelysning kan orsaka farlig ström Täck med presenning Vanliga handskar och skor ej tillräckligt säkra Plåttak är en stor utmaning Skadade paneler, inklusive ram och ledare kan orsaka livsfarlig ström på oväntade platser. Brand i paneler kan sprida sig till takkonstruktion Fallande föremål

15 Strömförande byggnadsdelar

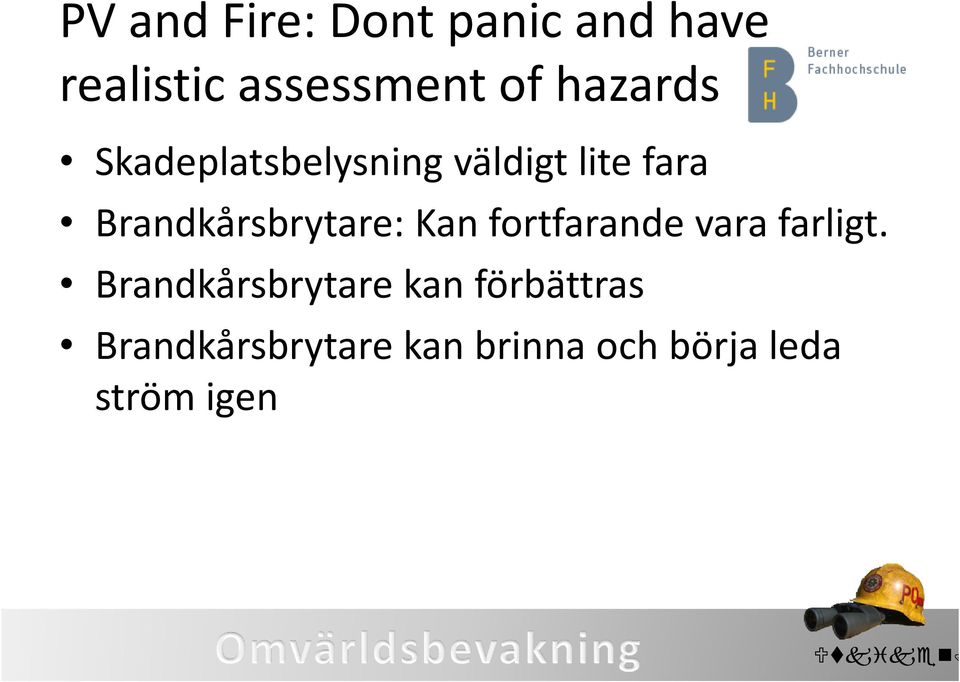

16 PV and Fire: Dontpanicand have realistic assessmentofhazards Skadeplatsbelysning väldigt lite fara Brandkårsbrytare: Kan fortfarande vara farligt. Brandkårsbrytare kan förbättras Brandkårsbrytare kan brinna och börja leda ström igen

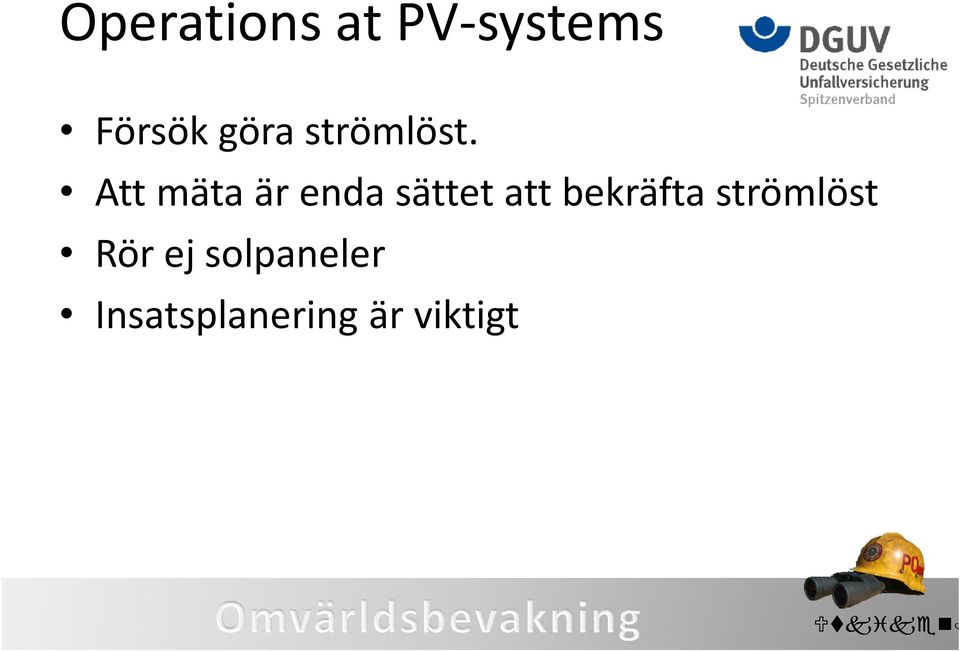

17 Operations at PV-systems Försök göra strömlöst. Att mäta är enda sättet att bekräfta strömlöst Rör ej solpaneler Insatsplanering är viktigt

18 Solar Electric systems Safetyfor firefighters Obligatoriskt med dubbla avstängningsbrytare När avstängt med dubbla brytare bedöms det som mindre farligt än vanliga elinstallationer Det går inte att mäta likström beröringsfritt Det kan vara nödvändigt att täcka för solpanelerna

19 Vatten-och skumanvändning Sluten stråle Dimstrålrör Skum Cal Fire Nej 10 meter Nej UL Nej 6.5 meter Nej Danmark 5 meter 1 meter? Tyskland 5 meter 1 meter Nej Australien???

20 Incident planning, Germany

21 Karlstad stadshus 40 kw

22 Hallsberg, Skola 32 kw

23 8 kw, Umeå

24 6.5 kw Örnsköldsvik plåttak

25 Östergötland

26 Hammarby Sjöstad, 17.5 kw

27 Vad kan göras? Skylta upp byggnader Utvändiga strömbrytare Automatisk avstängning vid fel Insatsplanering Utveckla taktik och metod baserat på vetenskap och forskning Sprid kunskap

28 Senaste nytt (Aug 2013) USA har löst många av problemen från 1/ System i eller på byggnad ska ha snabbavstängning som medför att efter 10 sek får det inte finnas strömförande delar med mer än 30 Volt, 240 W någonstans i systemet. Snabbavstängning kan aktiveras om: Nödstopp trycks in. Extern ström bryts Huvudström bryts Inverter bryts bort

29 Senaste nytt (jan 2014) MSB skjuter till pengar, Brandskyddsföreningen startar projekt Kartläggning personrisker och egendomsrisker vid räddningsinsats Instruktion till berörda yrkesgrupper Eventuellt regler Energikontoret i Skåne Rekommendationer på utformning. Räddningstjänst säkert ska kunna släcka bränder och för att fastigheten ska kunna försäkras Samarbete med konsult, solcellsbransch och räddningstjänst

30 Vilka regler finns? 5:55 Ytterväggar Fasadbeklädnader får vid brand endast utveckla värme och rök i begränsad omfattning. (BFS 2011:26). Allmänt råd Med begränsad omfattning avses att möjligheten till tillfredställande utrymning och brandsläckning bibehålls. Regler om skydd mot brandspridning mellan byggnader finns i avsnitt 5:6. (BFS 2011:26). 5:551 Ytterväggar i byggnad klass Br1 Ytterväggar i byggnader i klass Br1 ska utformas så att 1. den avskiljande funktionen upprätthålls mellan brandceller, 2. brandspridning inuti väggen begränsas, 3. risken för brandspridning längs med fasadytan begränsas, 4. risken för personskador till följd av nedfallande delar av ytterväggen begränsas.. Finns det mer?

31 Finns på Utkiken Lista över beviljade och färdiga anläggningar Svenskt kunskaps-pm Utländska dokument Filmfiler med olika scenarios att fundera på insatsmetodik

32 Utkiken samlar kunskap PerOla Malmquist
