1 s Installationsteknik från A till Ö BETA Normprodukter Skyddsapparater

2

3 Frihet och Säkerhet? 3

4 Med det kompletta Skyddskonceptet: BETA skyddsapparater. Säkerhet för människor och egendom.

5 5

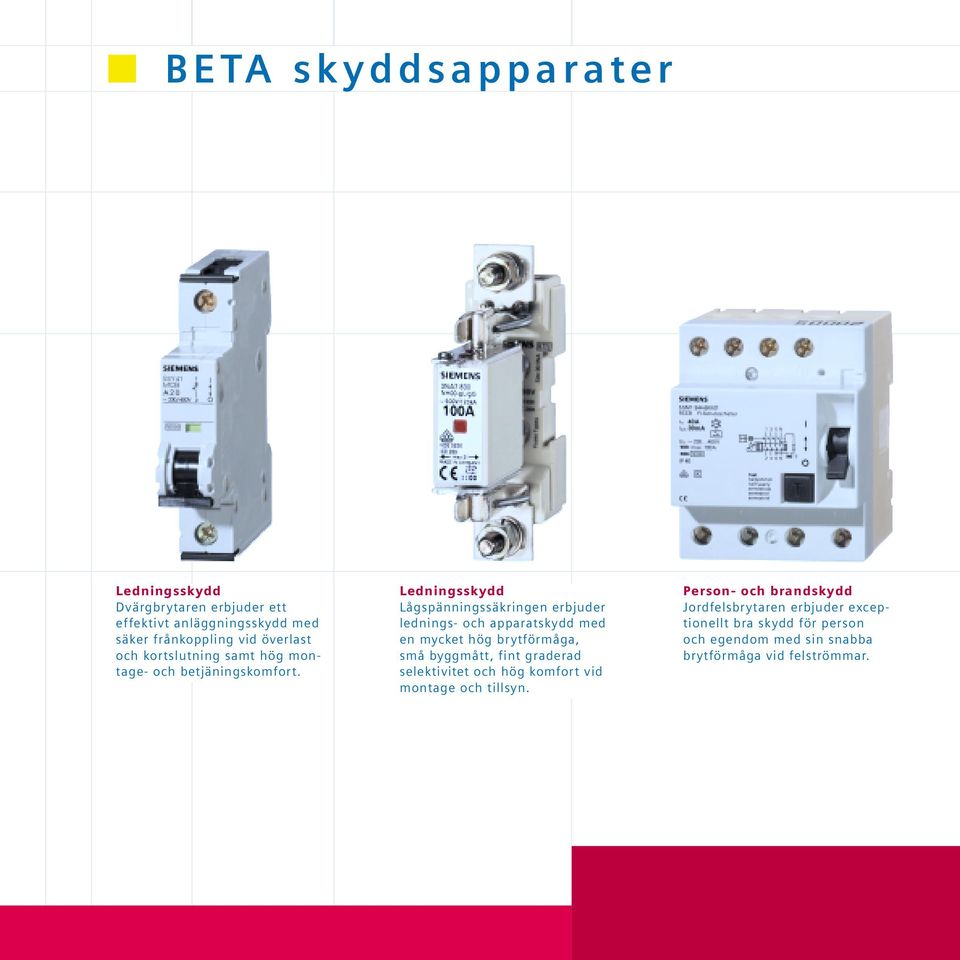

6 BETA skyddsapparater Ledningsskydd Dvärgbrytaren erbjuder ett effektivt anläggningsskydd med säker frånkoppling vid överlast och kortslutning samt hög montage- och betjäningskomfort. Ledningsskydd Lågspänningssäkringen erbjuder lednings- och apparatskydd med en mycket hög brytförmåga, små byggmått, fint graderad selektivitet och hög komfort vid montage och tillsyn. Person- och brandskydd Jordfelsbrytaren erbjuder exceptionellt bra skydd för person och egendom med sin snabba brytförmåga vid felströmmar.

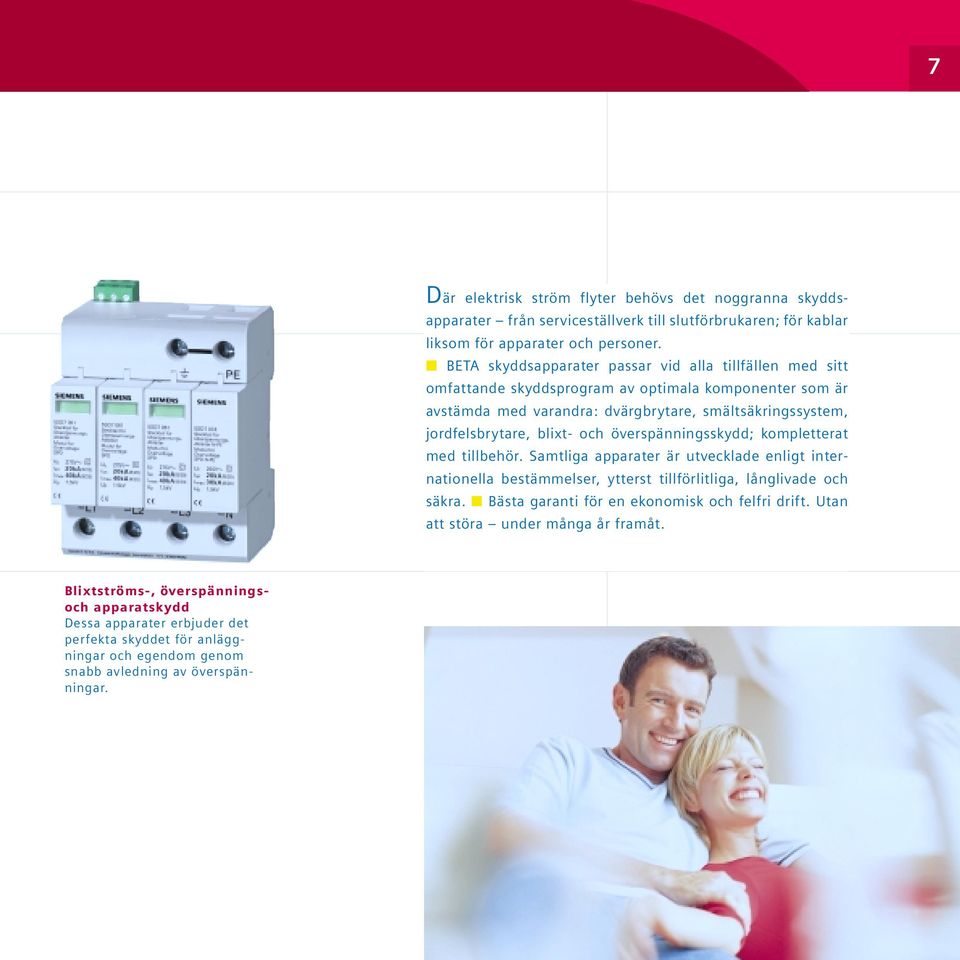

7 7 Där elektrisk ström flyter behövs det noggranna skyddsapparater från serviceställverk till slutförbrukaren; för kablar liksom för apparater och personer. BETA skyddsapparater passar vid alla tillfällen med sitt omfattande skyddsprogram av optimala komponenter som är avstämda med varandra: dvärgbrytare, smältsäkringssystem, jordfelsbrytare, blixt- och överspänningsskydd; kompletterat med tillbehör. Samtliga apparater är utvecklade enligt internationella bestämmelser, ytterst tillförlitliga, långlivade och säkra. Bästa garanti för en ekonomisk och felfri drift. Utan att störa under många år framåt. Blixtströms-, överspänningsoch apparatskydd Dessa apparater erbjuder det perfekta skyddet för anläggningar och egendom genom snabb avledning av överspänningar.

8 När det riktigt hettar till

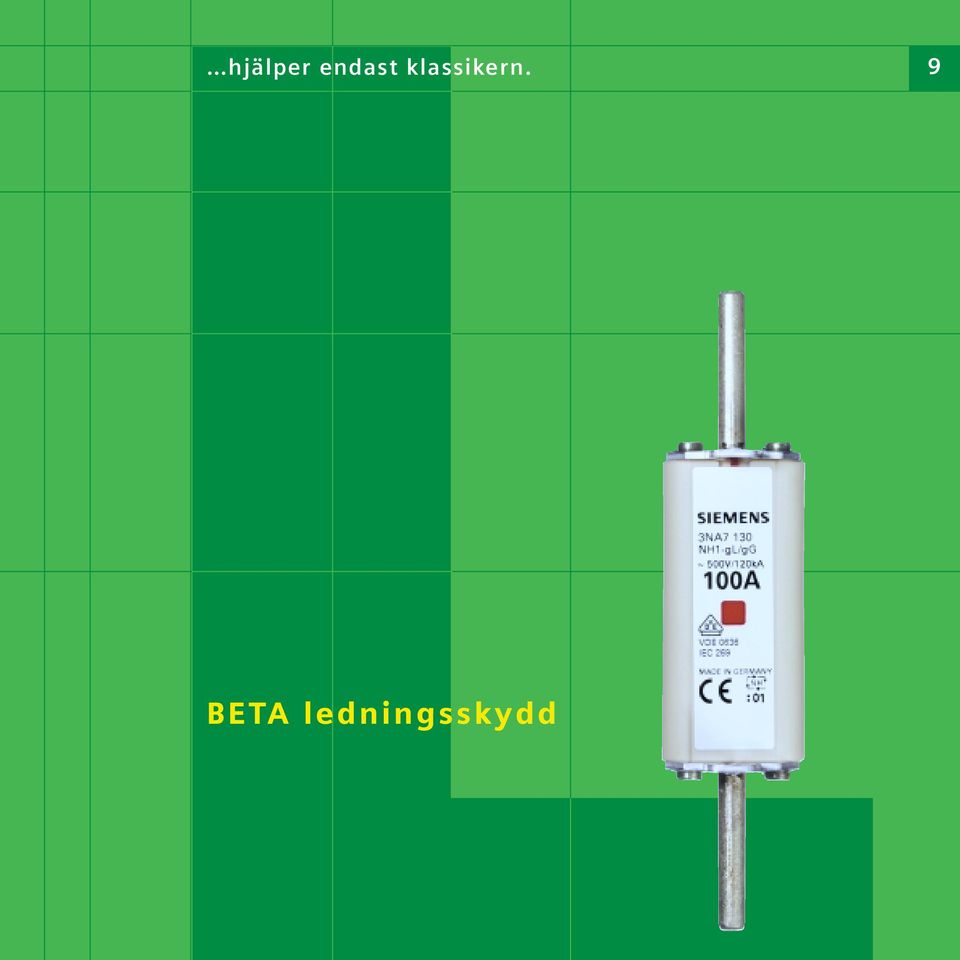

9 hjälper endast klassikern. 9 BETA ledningsskydd

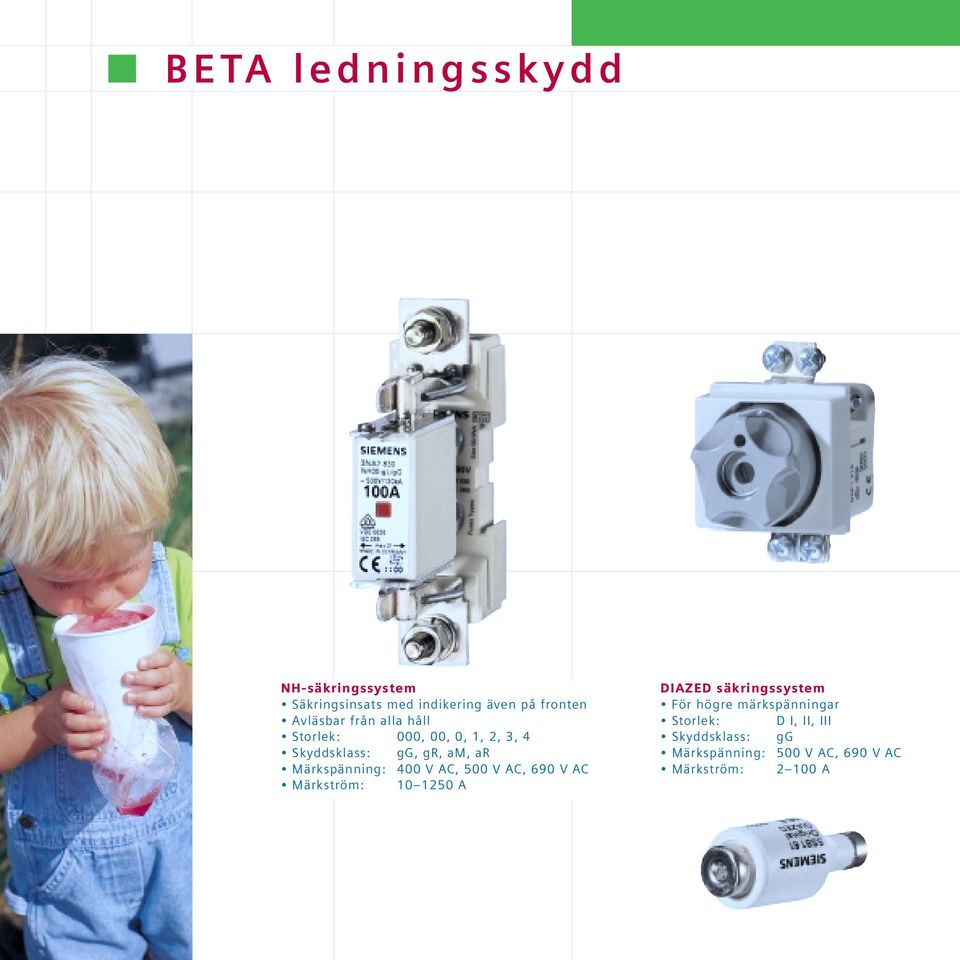

10 BETA ledningsskydd NH-säkringssystem Säkringsinsats med indikering även på fronten Avläsbar från alla håll Storlek: 000, 00, 0, 1, 2, 3, 4 Skyddsklass: gg, gr, am, ar Märkspänning: 400 V AC, 500 V AC, 690 V AC Märkström: A DIAZED säkringssystem För högre märkspänningar Storlek: D I, II, III Skyddsklass: gg Märkspänning: 500 V AC, 690 V AC Märkström: A

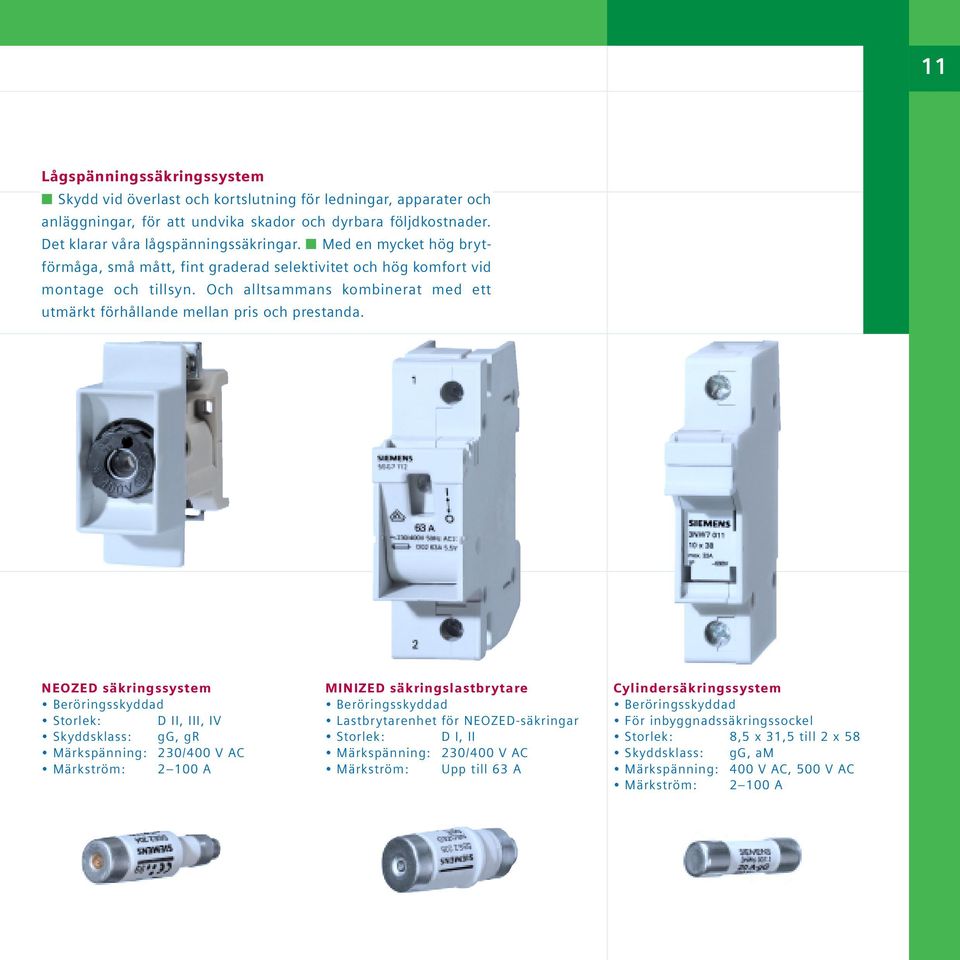

11 11 Lågspänningssäkringssystem Skydd vid överlast och kortslutning för ledningar, apparater och anläggningar, för att undvika skador och dyrbara följdkostnader. Det klarar våra lågspänningssäkringar. Med en mycket hög brytförmåga, små mått, fint graderad selektivitet och hög komfort vid montage och tillsyn. Och alltsammans kombinerat med ett utmärkt förhållande mellan pris och prestanda. NEOZED säkringssystem Beröringsskyddad Storlek: D II, III, IV Skyddsklass: gg, gr Märkspänning: 230/400 V AC Märkström: A MINIZED säkringslastbrytare Beröringsskyddad Lastbrytarenhet för NEOZED-säkringar Storlek: D I, II Märkspänning: 230/400 V AC Märkström: Upp till 63 A Cylindersäkringssystem Beröringsskyddad För inbyggnadssäkringssockel Storlek: 8,5 x 31,5 till 2 x 58 Skyddsklass: gg, am Märkspänning: 400 V AC, 500 V AC Märkström: A

12 Här kontrolleras allt.

13 13 Minutiöst. BETA ledningsskydd

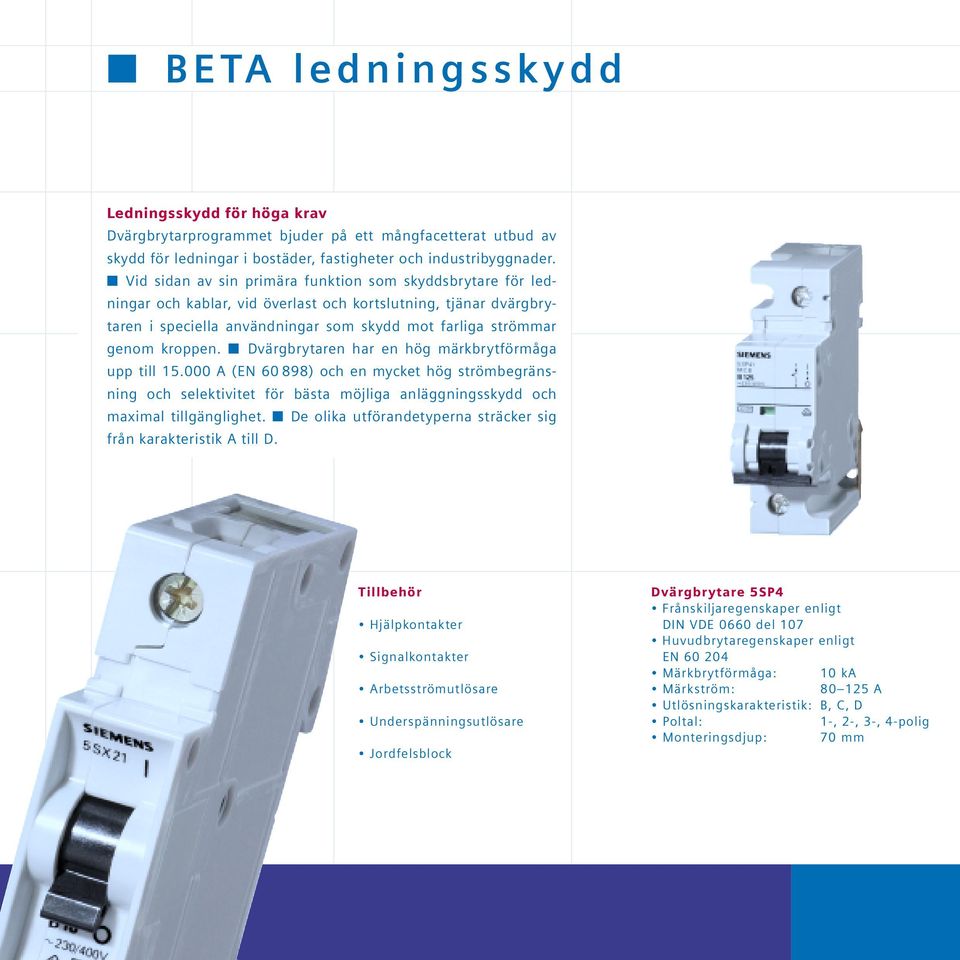

14 BETA ledningsskydd Ledningsskydd för höga krav Dvärgbrytarprogrammet bjuder på ett mångfacetterat utbud av skydd för ledningar i bostäder, fastigheter och industribyggnader. Vid sidan av sin primära funktion som skyddsbrytare för ledningar och kablar, vid överlast och kortslutning, tjänar dvärgbrytaren i speciella användningar som skydd mot farliga strömmar genom kroppen. Dvärgbrytaren har en hög märkbrytförmåga upp till A (EN ) och en mycket hög strömbegränsning och selektivitet för bästa möjliga anläggningsskydd och maximal tillgänglighet. De olika utförandetyperna sträcker sig från karakteristik A till D. Tillbehör Hjälpkontakter Signalkontakter Arbetsströmutlösare Underspänningsutlösare Jordfelsblock Dvärgbrytare 5SP4 Frånskiljaregenskaper enligt DIN VDE 0660 del 107 Huvudbrytaregenskaper enligt EN Märkbrytförmåga: 10 ka Märkström: A Utlösningskarakteristik: B, C, D Poltal: 1-, 2-, 3-, 4-polig Monteringsdjup: 70 mm

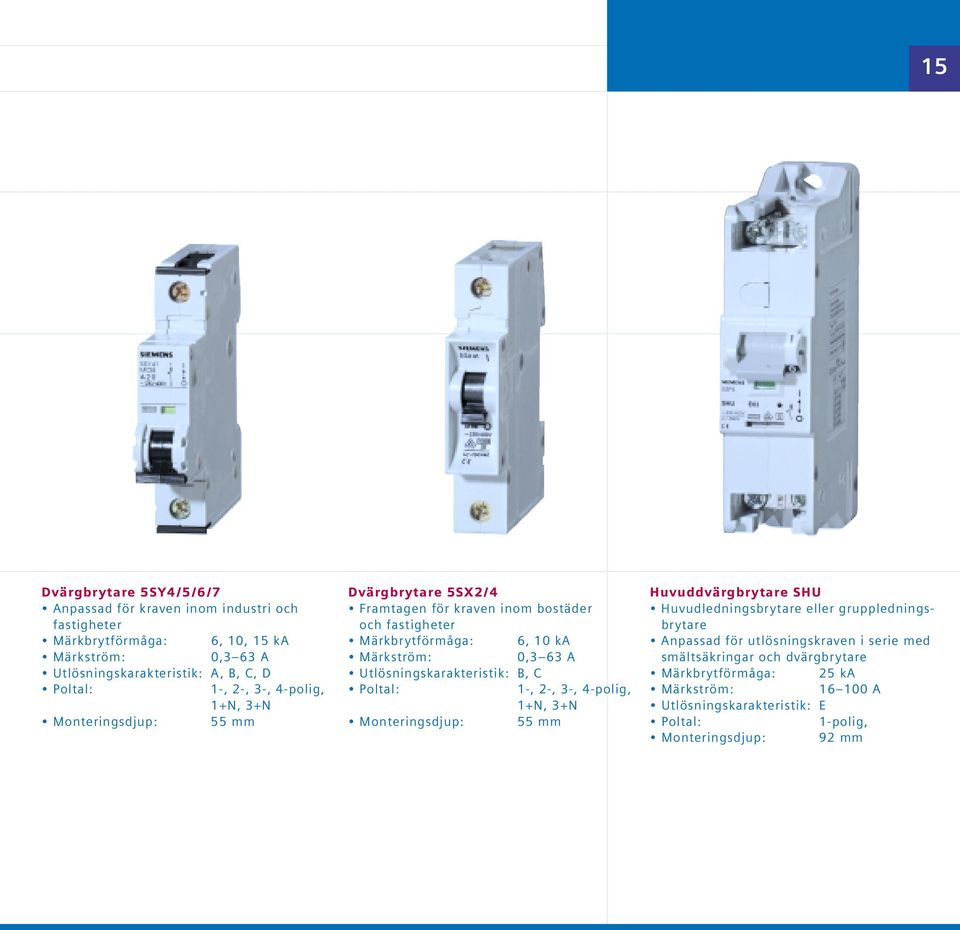

15 15 Dvärgbrytare 5SY4/5/6/7 Anpassad för kraven inom industri och fastigheter Märkbrytförmåga: 6, 10, 15 ka Märkström: 0,3 63 A Utlösningskarakteristik: A, B, C, D Poltal: 1-, 2-, 3-, 4-polig, 1+N, 3+N Monteringsdjup: 55 mm Dvärgbrytare 5SX2/4 Framtagen för kraven inom bostäder och fastigheter Märkbrytförmåga: 6, 10 ka Märkström: 0,3 63 A Utlösningskarakteristik: B, C Poltal: 1-, 2-, 3-, 4-polig, 1+N, 3+N Monteringsdjup: 55 mm Huvuddvärgbrytare SHU Huvudledningsbrytare eller gruppledningsbrytare Anpassad för utlösningskraven i serie med smältsäkringar och dvärgbrytare Märkbrytförmåga: 25 ka Märkström: A Utlösningskarakteristik: E Poltal: 1-polig, Monteringsdjup: 92 mm

16 Idag näsan, i morgon vägguttaget?

17 17 Huvudsaken är att inget händer! BETA personoch brandskydd

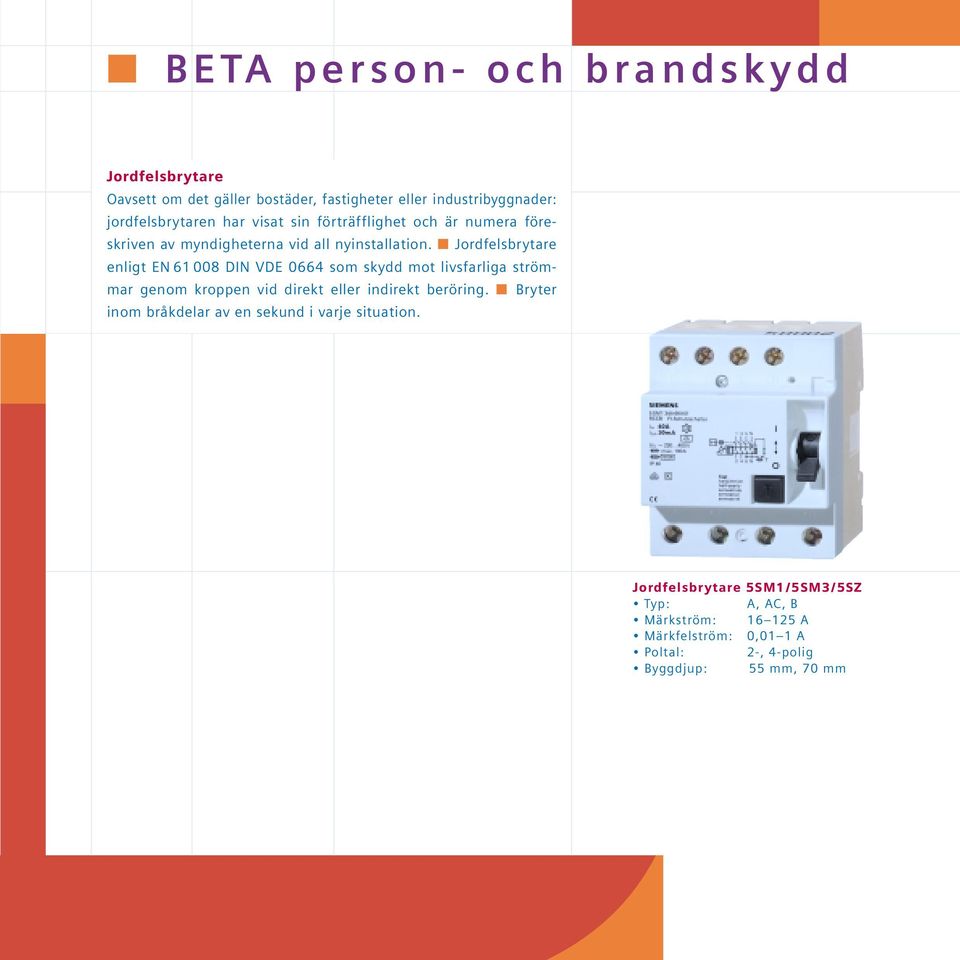

18 BETA person- och brandskydd Jordfelsbrytare Oavsett om det gäller bostäder, fastigheter eller industribyggnader: jordfelsbrytaren har visat sin förträfflighet och är numera föreskriven av myndigheterna vid all nyinstallation. Jordfelsbrytare enligt EN DIN VDE 0664 som skydd mot livsfarliga strömmar genom kroppen vid direkt eller indirekt beröring. Bryter inom bråkdelar av en sekund i varje situation. Jordfelsbrytare 5SM1/5SM3/5SZ Typ: A, AC, B Märkström: A Märkfelström: 0,01 1 A Poltal: 2-, 4-polig Byggdjup: 55 mm, 70 mm

19 19 Jordfelsblock 5SM2 För påbyggnad på dvärgbrytaren För kombinerat person- och ledningsskydd Typ: A, AC Märkström: 40, 63 och 100 A Märkfelström: 0,03, 0,3 och 1 A Potal: 2-, 4-polig Byggdjup: 70 mm Personskyddsautomat 5SU1/3 För kombinerat person- och ledningsskydd Märkbrytförmåga: 4, 5, 6 och 10 ka Typ: A, AC Märkström: 6 40 A Märkfelström: 0,01, 0,03 och 0,3 A Poltal: 1-pol+N Byggdjup: 70 mm Felströmsvägguttag 5SZ För högsta skydd finns petsäkert vägguttag med jordfelsbrytare Märkbrytförmåga: 4, 5, 6 och 10 ka Typ: A Märkström: 16 A Märkeffekt: 0,01 och 0,03 A

20 Vid nästa blixt:

21 Ta det lugnt. 21 BETA blixtströmsoch överspänningsskydd

22 BETA blixtströms- och överspänningsskydd Blixtströms- och överspänningsskydd Tiotusentals blixtnedslag per år och hundratals villabränder en fara vi kan klara oss utan. Blixtströms- och överspänningsskydd ger ett säkert skydd mot blixtnedslag och överspänningar från inmatningen till vägguttaget. Där blir även känsliga apparater skyddade. Blixtströmsskydd 5SD7 Skydd mot stötströmmar Klass AB

23 23 Överspänningsavledare 5SD7 Skydd mot stötströmsrester Klass C DELTA-vägguttag med överspänningsskydd 5UB1, 5UH1 Klass D Indikering av nättillgänglighet via lysdioder

24 Innovativ installationsteknik från A till Ö Oavsett om ni beslutar er för en traditionell elinstallation eller för en installation med Instabus EIB med en elinstallation från Siemens är du skyddad mot faror i umgänget med ström. Här ingår kortslutning, överlast, brandfara från jordfelsströmmar eller livsfarliga strömmar genom kroppen. Om det gäller strömbrytare, vägguttag, elfördelningar, säkringar eller felströmsskydd alla våra produkter är innovativa inom området säkerhet. Bra kombinerat Det bästa med vår installationsteknik återstår dock: alla komponenter är optimalt anpassade till varandra för ett homogent skyddskoncept från inkommande serviscentral till slutförbrukaren. Så fungerar t.ex. dvärgbrytaren och jordfelsbrytaren såväl som smältsäkringssystem tillsammans för bästa lednings-, personoch brandskydd. Även från följdskador av blixtnedslag är alla dina apparater som är anslutna runtomkring skyddade genom den koordinerade insatsen från blixt- och överspänningsskydd. ALPHA elfördelningar/ kapslingar Vårt omfattande program för Alpha elfördelningar/ kapslingar erbjuder alla komponenter som behövs för ett snabbt och säkert montage av energifördelningar med normkapslingar, mätarskåp, väggoch golvskåp, ihopbyggbara golvskåp och skenfördelningar. Och allt upp till 5000 A.

25 25 BETA skyddsapparater Beta skyddsapparater betjänar alla aspekter av säkerhet med ett omfattande skyddskoncept och optimala komponenter som är avstämda mot varandra: dvärgbrytare, smältsäkringssystem, jordfelsbrytare, blixt- och överspänningsskydd; kompletterat med tillbehör. BETA kontroll- och styrapparater Vårt kompletta normproduktprogram med kontrolloch styrapparater för fastigheter och anläggningar innehåller även mät-, övervaknings- och larmapparater. På så sätt erhålles enkelt en enhetlig och snygg totallösning för effekt- och energifördelningar. GAMMA byggnadsautomation Höjd säkerhet, ökad komfort och minskad energiåtgång i fastigheter och bostäder detta uppnås genom Siemens byggnadsautomationssystem Instabus EIB. Över den tvåtrådiga ledningen i Instabus EIB låter sig nästan alla elektriska funktioner i hushållet tidstyras och kontrolleras. Till de klassiska funktionerna hör styrning av belysning och persienner, men Instabus EIB är mycket flexibelt och kan mycket mer. DELTA strömbrytare och vägguttag Delta-programmet med strömbrytare och vägguttag sammanlänkar olika designönskemål med innovativ, säker teknik. Och eftersom det är enkelt att byta ut manöverenheterna består säkerheten även om smaken eller formgivningen förändras. Med Siemens elektriska produkter passar allt tillsammans: Elfördelningar/kapslingar Skyddsapparater Kontroll- och styrapparater Byggnadsautomationssystem Strömbrytare och vägguttag

26 BETA skyddsapparater Och här ännu en gång en översikt: våra skyddsapparater BETA lednings- och kabelskydd Sidan Lågspänningssäkringar BETA lednings- och kabelskydd Sidan 14 15Dvärgbrytare BETA person- och brandskydd Sidan Jordfelsbrytare BETA blixtströms- och överspänningsskydd Sidan Blixt- och överspänningsavledare

27 Siemens. Installationsteknik från A till Ö 27 Automation & Drives goes e-business Besök vår internetbutik med mer än produkter inom områdena automationssystem, drivteknik, installationsteknik och lågspänning! I internetbutiken finns allt du behöver veta om våra produkter och system. Förutom själva beställningsfunktionen med orderstatus och leveransmeddelanden via e-post har vi här samlat produktinformation, tekniska data, applikationer, konfigurering, produktbilder, FAQ, måttskisser, användartips, instruktionsmanualer, dokumentation, certifikat, downloads och mycket mer. Välkommen till vår internetbutik!

28 Siemens AB Med reservation för ändringar 04/ Upplands Väsby Beställningsnr A Tfn Fax
