Minikontaktorer MO, MO/PO upp till 20A, AC1; 5.5kW, AC3, 400 (415) V~

Transkript

1 MO, MO/PO upp till 20A, AC1; 5.5kW, AC3, 400 (415) V~ Allmänt Minikontaktorer MO är ideala för omkoppling i industrin, konstruktion av växlar och installationer. De många varianterna samt det stora utbudet av tillbehör säkerställer bästa val av individuella kontaktorer för de flesta applikationsområden. Tre fas MO, med eller utan motorskydd, såväl som reläkontaktorer finns för AC eller DC drift. Alla typer kan monteras i godtyckligt läge med antingen skruvfastsättning eller snäppas på 35mm DIN skena. Beröringsskyddade, öppna anslutningar (terminaler) med stjärnskruvar (pozidrive) och guidning. Alla typer kan även fås med 2x6.3mm flatstiftsanslutning. Märkning och position för anslutningarna (terminaler) enligt EURONORM standard. Egenskaper Hjälpkontakt Tre fas kontaktor med överhettningsrelä Överhettningslaster A, fasfelsskydd, galvaniskt separerad hjälp- och signalkontakt Kompakt design: 45mm DIN modul Absolut brumfri, lågt slitage För DC eller AC drift Beröringsskyddade anslutningar (terminaler) med stjärnskruvar (pozidrive) Flertal olika versioner och tilbehör - tidsfördröjning RVD - kontrollrelä ISR1 - skjutomkopplare - lågspänningskontakter - åskskydds varistor - kåpor för DIN och ytmontage (t.ex. direkt på vägg) - IP54 kapslingar F10 ne1089 /

2 Innehållsförteckning Sida Tekniska data 2-4 Versioner Kontaktorer för AC styrning Kontaktor reläer 5 Tre fas kontaktorer 5 Tre fas kontaktoer med överhettningsskydd 5 Kontaktorer för DC styrning Hjälpkontaktorer 5 Tre fas kontaktorer 5 Tre fas kontaktorer med överhettningsskydd 5 Dimensioner, inkoppling 6 Sida Tekniska data Kontaktor MH, MOH MHF, MOHF MG, MOG MGF, MOGF (Skruvansltning) (Flatstift) Märkspänning 400 (415) V AC 400 (415) V AC Kontinuerlig ström I th 20A 16A ( vid 50 C omgivningstemperatur, SEMKO) Omkopplingskapacitet AC1 220V AC 7.5kW 6kW 240V AC 8.2kW 6.5kW (vid montering i rader 400V AC 13.5kW 10.5kW eller i kapslingar, 415V AC 14.7kW 11.5kW kontrollpaneler är omkopplingskapaciteten AC3 400V AC 12A 12A beroende av temperaturen) 400V AC 5.5kW 5.5kW 415V AC 5.5kW 5.5kW AC11 400V AC 4A 4A 415V AC 3A 3A DC11 80V DC 1.5A 1.5A Omkoppling flourescerande lampor enkelt montage, okompenserade 18A 16A enkelt montage, kompenserade 12A 12A dubbelt montage 18A 16A Omkoppling glödlampor 14A 14A Omkopplingsfrekvens för intermittenta operationer, för AC1 laster enligt IEC, 60% ED arbetscykel NO kontakter NC kontakter För alla typer Slutningskapacitet (cos φ = 1) NO kontakter 210A NC kontakter 175A Brytkapacitet (380V; cos φ = 0.35) 140A Kortslutningskapacitet för slutna kontakter (cos φ = 1) 250A Omkopplingskapacitet för parallellt anslutna kontakter AC1 2 poler parallellt 26A 3 poler parallellt 40A 4 poler parallellt 53A Mekanisk livslängd, slut/bryt/cycl. 5x10 6 Sida 2

3 Elektrisk livslängd AC1 400 (415) V AC, 20A, slut/bryt/cycl. 1.5x10 5 AC3 400 (415) V AC, 0.95A, 0.3kW, slut/bryt/cycl. 5x (415) V AC, 2A, 0.75kW, slut/bryt/cycl. 2.5x (415) V AC, 11.5A, 5.5kW, slut/bryt/cycl. 0.35x10 6 Konform enligt IEC 292, Typ a 1) säkrad långsam 25A snabb 40A Konform enligt IEC 292, Typ c 2) säkrad långsam 16A snabb 20A Manöverspänning, standard (övriga på förfrågan) 24, 36, 48, 110, 220, 240, 400, 415 V AC V AC 24, 36, 48, 110, 220 V DC V DC Standard frekvenser (MH, MOH) Hz Tillåten fluktuation av manöverspänning % (50 C omgivningstemperatur) (av U n ) Pull-in fördröjning (kall spole) MG, MOG ms MH, MOH ms Drop-out fördröjning med spole MG, MOG ms med diod MG, MOG ms MH, MOH ms Peak voltage för dioder med varistor (MH, MOH) spänningsspik 1/50μs > ^V strömspik 8/20μs 400A Peak voltage för dioder med åskledare (MH, MOH) spänningsspik 1/50μs > ^V strömspik 8/20μs 1 200A Inrush och steady state power consumtion of coil W Max. skruvanslutning för en ledare 2x4mm 2, 1x6mm 2 för tvinnad ledare 2x2.5mm 2 för flatstift (dubbla) 6.3x0.8mm Kapslingsklass med kåpa enligt VDE 0106, del 100 IP40 Klimatisk kompatibilitet DIN Max. omgivningstemperatur 50 C Max. omgivningstemperatur, enligt SEMKO, 85 C (16A, AC1) vid enskilt montage Vikt ca 150g Förpackningsstorlek MO... 10st. MO/PO 5st. Godkännanden SEV, SEMKO, DEMKO, NEMKO, FI, UL Standarder VDE 0106, 0660, IEC 158-1, BS ) Konform enligt Typ a: Vid höga kortslutningsströmmar kan apparaten skadas, kontaktlödning 2) Konform enligt Typ c: Kontaktorerna är skyddade, från kortslutning, av en säkring, smärre kontaktlödning är möjlig Sida 3

4 Magnetsystem Elektrisk livslängd AC styrda typer MOH och MH DC styrda typer MOG och MG Termiskt övershettningsskydd PO (med fasfelsskydd) PO Märkspänning 500V AC Justeringsområde (se tabell) A Tillåten last vid 40 C omgivningstemperatur i kapsling A21 upp till 8A Kompenserad temperatur upp till 50 C Hjälpkontakt (galvaniskt separerad) I th 6A I AC11 vid 230 (240) V AC 1A vid 500V AC 0.5A Signalkontakt (galvaniskt separerad) I th 6A I AC11 vid V AC 0.5A Återställningsmöjligheter Hand - Auto Max. skruvanslutning för enkel ledare och tvinnad ledare 2x2.5mm 2 Terminalmärkning U/2/T1-V/4/T2-W/6/T3 Vikt ca 112g Förpackningsstorlek PO st. MO/PO 5 st. Godkännanden SEV Standarder IEC-292-1, VDE 0660 Utlösningskarakteristik Back-up säkringar / justeringsområde Område (A) Back-up säkringar (A) Konform typ a 1) Konform typ c 2) D1 D2 D1 D * * med endast MO upp till 12A Sida 4

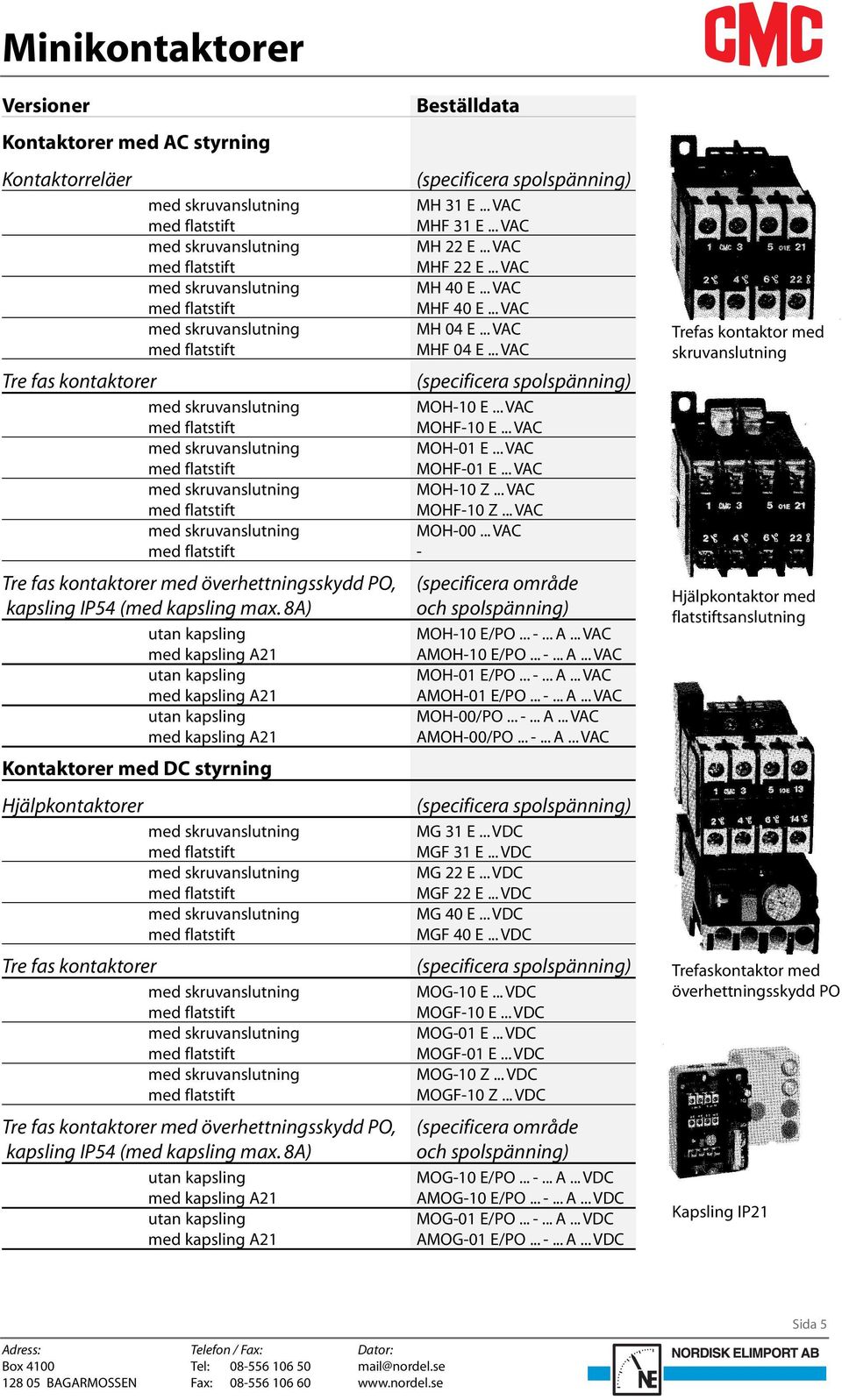

5 Versioner Beställdata Kontaktorer med AC styrning Kontaktorreläer MH 31 E... VAC MHF 31 E... VAC MH 22 E... VAC MHF 22 E... VAC MH 40 E... VAC MHF 40 E... VAC MH 04 E... VAC MHF 04 E... VAC Tre fas kontaktorer MOH-10 E... VAC MOHF-10 E... VAC MOH-01 E... VAC MOHF-01 E... VAC MOH-10 Z... VAC MOHF-10 Z... VAC MOH VAC - Tre fas kontaktorer med överhettningsskydd PO, (specificera område kapsling IP54 (med kapsling max. 8A) och spolspänning) MOH-10 E/PO A... VAC AMOH-10 E/PO A... VAC MOH-01 E/PO A... VAC AMOH-01 E/PO A... VAC MOH-00/PO A... VAC AMOH-00/PO A... VAC Kontaktorer med DC styrning Hjälpkontaktorer MG 31 E... VDC MGF 31 E... VDC MG 22 E... VDC MGF 22 E... VDC MG 40 E... VDC MGF 40 E... VDC Tre fas kontaktorer MOG-10 E... VDC MOGF-10 E... VDC MOG-01 E... VDC MOGF-01 E... VDC MOG-10 Z... VDC MOGF-10 Z... VDC Tre fas kontaktorer med överhettningsskydd PO, (specificera område kapsling IP54 (med kapsling max. 8A) och spolspänning) MOG-10 E/PO A... VDC AMOG-10 E/PO A... VDC MOG-01 E/PO A... VDC AMOG-01 E/PO A... VDC Trefas kontaktor med skruvanslutning Hjälpkontaktor med flatstiftsanslutning Trefaskontaktor med överhettningsskydd PO Kapsling IP21 Sida 5

6 Inkoppling For kontaktorer MO... För kontaktorer MO... med överhettningsskydd 3-tråds styrning 2-trådsstyrning 3-trådsstyrning 2-trådsstyrning Dimensioner (mm) Kontaktor med Kontaktor med Kontaktor med skruvanslutning flatstiftsanslutning överhettningsskydd Tillbehör Till CMC:s minikontaktorer finns en mängd olika tilbehör, t.ex. kåpor, kapslingar, överhettningsskydd, lågspänningskontakter, sidoomkopplare, tidsfördröjningsenhet. För mer information om dessa, kontakta oss. Sida 6
