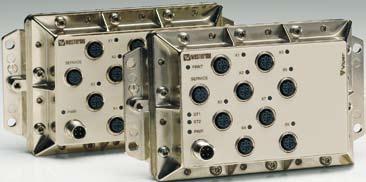

1 Viper 108 / 408 Slimmad switchplattform M12 Viper är en produktfamilj av robusta Ethernet-switchar, konstruerade för applikationer med krävande driftförhållanden och extrema miljöer. Viper uppfyller standarden EN för elektronisk utrustning i järnvägsapplikationer. Det slimmade och extra robusta höljet har kapslingsklass IP65. Klassen tillsammans med MTBF (Mean Time Between Failure), beräknad till mer än 100 år, gör dessa enheter idealiska för situationer där mekanisk belastning, fukt, kondens, smuts eller kontinuerlig vibration kan påverka funktionen hos vanliga Ethernet-switchar negativt. Produktserien omfattar två managed Ethernet-switchar med åtta portar, med eller utan ringfunktion. Realtids-Ethernet med redundans Vår unika teknik FRNT (Fast Recovery of Network Topology) är marknadens snabbaste protokoll för att rekonfigurera ett stort nätverk om fel uppstår på länk eller maskinvara. Den snabba omkopplingstiden är en anledning till varför Viper med fördel kan användas i applikationer där säkerheten är mycket viktig. Exempel på sådana applikationer är järnvägssystem, i tunnlar och för trafiksignalstyrning. Switchen har realtids-funktioner för att hantera och säkerställa data i kritiska applikationer. Switcharna stödjer QoS (Quality of Service) med fyra köer för prioriterade data, strikt prioritering och HoL-blockeringsskydd (Head of Line Blocking Prevention). Allt för att säkerställa datanätverkets determinism. Krävande industrimiljö Enheterna är väl anpassade för drift i krävande industrimiljö. Enhetens metallhölje har kapslingsklass IP65 med robusta M12-frontanslutningar. Det gör enheten tålig och att den kan användas vid omgivningstemperatur mellan 40 C och 70 C. Det finns inga känsliga eller bräckliga komponenter, vilket gör enheterna tåliga mot stötar och vibrationer och därmed lämpliga för användning ombord på tåg. Enheterna har ett brett inspänningsområde, från 24 till 110 VDC ±40%. Godkännanden Enheternas konstruktion har genomgått omfattande provning hos både Westermo och ackrediterade testinstitut. Viper-serien har världsomfattande godkännanden för användning i applikationer ombord på tåg. Ethernet-switch

2 Applikation Viper 108 Viper 408 Gränssnitt FRNT, ST1 och ST2 Endast Viper 408 Diagnostikport X1 till X8 Jordanslutning Strömförsörjning Ethernet-gränssnitt X1 till X8 10/100 Mbit/s Applikation / Gränssnitt

3 Strömförsörjning PWR Märkspänning 24 till 110 VDC Driftspänning 24 till 110 VDC ± 40 % Märkström 40 ma vid 110 VDC 140 ma vid 24 VDC Märkfrekvens DC Strömrusning (ingång) I 2 t Max. 0,02 A 2 s vid VDC Startström 7 Atopp vid VDC Polaritet Skydd mot felvänd polaritet Möjlighet till redundant Nej strömförsörjning Isolation mot Anslutningar X1 X8 samt till jord, 1500 VAC. Felrelä hör till samma isolationsgrupp som strömförsörjningsledare (felreläsignaler ingår också i PWR). Anslutning 4-stifts M12 han-anslutning, A-kod Ledartvärsnittsarea M12, rekommenderad kabeltvärsnittsarea 0,5 mm 2 (minimum 0,25 mm 2 ), kabeldimension beror på vald M12-anslutning Skärmad kabel Krävs inte, partvinnad rekommenderas Felreläport PWR Felreläresistans < 10 Ω Driftspänning Upp till 110 VDC Max. kontinuerlig strömgenomgång 250 ma Ethernet TX-port X1 till X8 Elektriska data IEEE std utgåva 2000 Dataöverföringshastighet 10 Mbit/s eller 100 Mbit/s, manuell eller auto Duplex Full eller halv, manuell eller auto Kretstyp TNV-1 Längsta överföringsavstånd 150 m Isolation mot Andra Ethernet-portar, 500 VAC PWR, 1500 VAC Galvanisk förbindelse med Ingen, utom skärmad kontakt till hölje Anslutning 4-polig M12 hon-anslutning, D-kod Skärmad kabel Krävs inte, partvinnad rekommenderas Ledande hölje Nickelpläterad zink, metallhöljen för X1 X8 även anslutna till hölje Antal portar 8 Ethernet (X1 X8)

4 Typprovningar och miljöförutsättningar Fenomen Test Beskrivning Testnivå ESD EN Kapslingskontakt ± 6 kv (krit. A) Kapsling luft ± 8 kv (krit. A) RF-fält, AM IEC Kapsling 20 V/m 80 % AM (1 khz), MHz (krit. A) Snabb transient EN Ethernet-portar ± 2 kv (krit. A) Strömförsörjningsport ± 2 kv (krit. A) Jordport ± 2 kv (krit. A) Spänningstopp EN Felport ± 2 kv linje till ord (krit. A) Ethernet-portar ± 2 kv linje till jord (krit. A) Strömförsörjningsport ± 2 kv linje till jord, ± 2 kv mellan linjer (krit. A) RF, ledningsburen EN Ethernet-portar 10 V 80 % AM (1 khz), 0,15 80 MHz (krit. A) Strömförsörjningsport 10 V 80 % AM (1 khz), 0,15 80 MHz (krit. A) Nätfrekventa magnetfält EN Kapsling 1000 A/m 50 Hz 300 A/m 16,7 Hz, 60 Hz, DC (krit. A) Pulserande magnetfält EN Kapsling 300 A/m (krit. A) Spänningsfall och avbrott EN DC-strömförsörjningsportar 10 och 100 ms, avbrott (krit. A) 10 ms, 30 % reduktion (krit. A) 10 ms, 60 % reduktion (krit. A) 40 % över och 40 % under märkspänning (krit. A) Luftburen emission EN Kapsling Klass B FCC del 15 Klass B Ledningsburen emission EN DC-strömförsörjningsport och Klass B Ethernet-portar FCC del 15 DC-strömförsörjningsport Klass B Överslagshållfasthet EN Ethernet-portar till andra 707 VDC 1 min isolerade portar Strömförsörjnings- och felport till andra isolerade portar 2121 VDC 1 min Temperatur Drift 40 till 70 ºC Lagring och transport 40 till 70 ºC Luftfuktighet Drift 5 till 95 % relativ luftfuktighet Lagring och transport 5 till 95 % relativ luftfuktighet Höjd över havet Drift 2000 m/70 kpa Medeltid mellan fel (MTBF) MIL-HDBK- 217F Drift Stabila markförhållanden: 103 år vid 20 ºC 100 år vid 40 ºC 90 år vid 60 ºC Instabila markförhållanden: 5,92 år vid 20 ºC 5,91 år vid 40 ºC 5,88 år vid 60 ºC Användbar livslängd Drift 10 år Vibration, slumpmässigt simulerad lång livslängd IEC , Vibration, slumpfunktion IEC , Stöt, sinushalvvåg IEC , Ej i drift Vertikalt: 7,9 m/s 2 Transversalt: 7,9 m/s 2 Longitudinellt: 7,9 m/s 2 3 x 5 h Drift Vertikalt: 1,0 m/s 2 Transversalt: 1,0 m/s 2 Longitudinellt: 1,0 m/s 2 3 x 10 min I drift Vertikalt: 50 m/s 2 Transversalt: 50 m/s 2 Longitudinellt: 50 m/s 2 30 ms, 3 x 6 stötar

5 Fenomen Test Beskrivning Testnivå Stöt, sågtandvåg IEC , I drift Vertikalt: 100 m/s 2 Transversalt: 100 m/s 2 (IEEE ) Longitudinellt: 100 m/s 2 11 ms, 3 x 6 stötar Kapsling UL 94 Nickelpläterad zink Antändlighet klass V-1 Mått B x H x D 175 x 100 x 50 mm Vikt 0,8 kg Kapslingsklass IEC 529 Kapsling IP65 om alla portar är skyddade/ anslutna, annars IP40 Kylning Konvektion Montering Väggmonterad Godkännanden EN Industrial Immunity EN Residential Emission EN On Board Rail Railway Trackside
