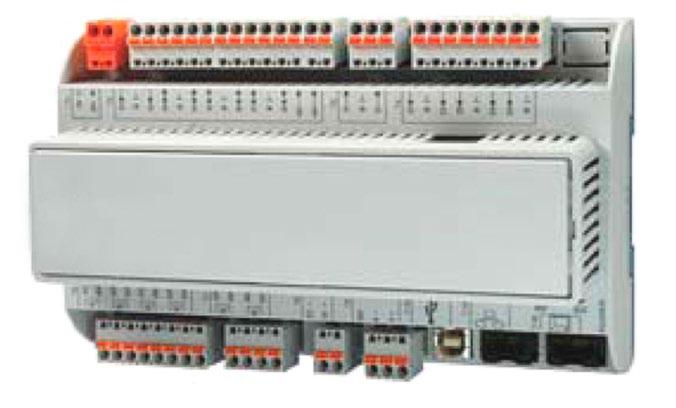

1 CLIMATIX STEQ, STCM DATABLAD FÖR STYRNING, OMKOPPLING OCH ÖVERVAKNING AV FUNKTIONER. 4. Reläutgångar Strömförsörjning 2. Reläutgångar 8. Universella ingångar/ utgångar Processbuss (KNX) RS485 (Modbus) Verktyg (USB) Ethernet Verktyg (USB)/HMI (RS485) 2. Analoga ingångar 5. Digitala ingångar STRÖMFÖRSÖRJNING 0 V, 24 V AC/DC Driftspänning 24 VAC ±20 % 24 VDC ±10 % Frekvens Strömförbrukning Max. strömförbrukning för regulatorn Hz ca. 15 VA (utan expansionsmoduler) 1,8 A (vid 24 VAC) Max. ström för expansionsmoduler 2,2 A RELÄUTGÅNGAR Q1 Q6 Relä: typ, kontakt Monostabil, NO-kontakt Kontaktbelastning Manöverspänning VAC (-20 %, +10 %) Nominell ström (res. / ind.) max. AC 4 A/3 A (cos 0,6) Manöverström vid 19 VAC min. AC 30 ma

2 2 UNIVERSELLA IN-/UTGÅNGAR Endast X1, X2, ingång X3 X8 universella GIVARMATNING; AKTIV/PASSIV 2 2 utgångar +24 V Konfigurering Referenspotential Kontaktspänning Överspänningsskydd med programvara Plintar Max. 24 VDC (SELV) upp till 40 V Spänning/ström 24 VDC +10 % -25 %/2 40 ma Referenspotential Anslutning Plintar Kortslutningssäker ANALOGA INGÅNGAR (X1 X8) PT1000 Givarens ström Noggrannhet inom området mellan -40 och 120 C Ingång 0 10 V (DC) Ingångsmotstånd DIGITALA INGÅNGAR (X1 X8) 1,8 ma 0,1 K 0,5 K 1 mv 2 mv 25 mv 50 mv 100 kω 0/1 digital signal (binär) för potentialfria kontakter Samplingsspänning/-ström Kontaktmotstånd Fördröjning Pulsfrekvens ANALOGA UTGÅNGAR (X3 X8) 0 10 V (DC) utgång Utström 24 VDC/8 ma max. 200 Ω (stängd) min. 50 kω (öppen) 10 ms max. 20 Hz 11 mv 66 mv 95 mv 124 mv 1 ma (kortslutningssäker) DIGITALA INGÅNGAR D1 D5 0/1 digital signal (binär) för potentialfria kontakter Provspänning/-ström Kontaktmotstånd Fördröjning Pulsfrekvens ANALOGA UTGÅNGAR (Y1, Y2) 0 10 V (DC) utgång Utgående ström GRÄNSSNITT Processbuss CE+, CE Processbuss Bussanslutning 2-trådig partvinnad ledare Bussanslutning/elektronik Bussbelastning Busskabel Busskabelns längd mellan 2 KNX-knutpunkter Total längd på buss-knx-kabeln Bussmatning via 24 VDC/8 ma max. 200 Ω (sluten), min. 50 kω (öppen) 10 ms max. 30 Hz 11 mv 66 mv 95 mv 124 mv 2 ma (kortslutningssäker) Baserat på KNX TP1 (se KNX-manual) CE+, CE-, inte växlingsbara Galvaniskt isolerad max. 5 ma Måste vara skärmad; Se KNXmanual Systemspecifikationer Max. längd är 700 m Max. längd på KNX-kabeln är 1000 m Intern DPSU med 50 ma nominell ström. Extern KNX-standardnätdel DIGITALA UTGÅNGAR (X5 X8) DC-utgång för extern belastning Manöverspänning 24 VDC Bryteffekt max. 25 ma

3 3 BUSS MOT EXTERNA KOMPONENTER (RS485 Modbus RTU) A+, B-, REF RS485 (EIA 485) Bussanslutning/elektronik Bussanslutning 2-trådig tvinnad parledare Bussanslutning (omkoppling via programvara) USB-GRÄNSSNITT Gränssnitt för USB-enheter Standardkabel: LOKALT SERVICEGRÄNSSNITT T-Hi Verktyg (USB) och HMI (RS485) LYSDIOD BSP Aktiv/Stopp, LED-lägen Uppdateringsläge (nedladdning av applikation eller ny BSPapplikation) Applikation inte laddad Applikation laddad men inte aktiv Applikation aktiv BSP-fel (programfel) Hårdvarufel Modbus RTU-läge, 2-trådig partvinnad ledare, skärmad Utan galvanisk isolering A+, B-, REF 680 Ω / 120 Ω + 1 nf / 680 Ω Uttag, typ B USB-honuttag, serie B Längd på kabel < 3 m RJ45-uttag, 8 stift LED-status Blinkar varje sekund, omväxlande rött och grönt Blinkande gult, tänd i 50 ms och släckt i 1000 ms Gul tänd Grön tänd Blinkande rött med 2 Hz Röd tänd BUS-lysdiod Denna lysdiod visar endast status för det inbyggda modemets kommunikation. Den indikerar inte status för den interna kommunikationen (med I/O- eller kommunikationsmoduler). Denna status visas på respektive expansionsmoduler. Läge Inget modem anslutet eller lysdiod inaktiv Modem anslutet och initierat, ingen kommunikation aktiv Modem anslutet och kommunikation aktiv Modem anslutet men fel aktiva (exempelvis leverantör saknas, ingen initiering möjlig). MODEMGRÄNSSNITT Lysdiod-status Släckt Gul tänd Grön tänd Röd tänd Anslutning via kontakt uppe till höger på regulatorn Verktyg och modem (fullständigt modemgränssnitt) SD-KORT Anslutning via kontakt uppe till höger på regulatorn SD-kort Kortplats ETHERNET RJ45-uttag, 8 stift, uppe till höger, kabelns längd < 3 m Kortplats 128 MB 32 GB Integrerad på sidan IP-servicegränssnitt T-IP 10/100 MBit (IEEE 802.3U) RJ45-uttag, 8 stift

4 4 PERIFERI-BUSS COM Kommunikationsmoduler Anslutning via kontakt nere till vänster på regulatorn. SPI-gränssnitt for anslutning av kommunikationsmodul Lågspänningsmatning till kommunikationsmodulen Spänning/ström: Koppling modul-till-modul (medföljer ej) 5 VDC ±10 % / max. 1 A Kortslutningssäker ZEC1,0/10-LPV-3,5 GY35AUC2CI1 Transport IEC Temperatur C Luftfuktighet Lufttryck Skyddsdata < 95% relativ luftfuktighet (utan kondens) min. 260 hpa, motsvarande max. 10,000 m över havsnivå Kapslingsklass IP20 motsvarande EN Säkerhetsklass Lämpad för användning i anläggningar med isoleringsklass II I/O I/O-EXPANSIONSMODUL Anslutning via kontakt nere till höger på regulatorn Strömförsörjning i regulatorn Ueff = 24 VAC ± 20 %, nät = Hz eller U = 24 VDC ± 10 % Bussanslutning valbar Kontakt (kontaktdon medföljer ej) Enkel ledare Flertrådig ledare (tvinnad eller med ändhylsa) Kabellängder TEKNISKA DATA Realtidsklocka Minne med intern backup Minne med extra batteri Omgivande miljö 680 Ω / 120 Ω + 1 nf / 680 Ω Modul-till-Modul: ZEC 1,0/4-LPV-3,5 C1 Modul-till-kabel: ZEC 1,0/4-ST-3,5 C1R1 0,2 1,0 mm² 0,2 1,0 mm² max. 30 m min. 3 dagar min. 200 dagar IEC-standard för drift IEC Temperatur C Begränsning HMI C Begränsning processbuss C Begränsning med: 2 Com-moduler 3 Com-moduler Luftfuktighet Lufttryck -40 till 65 C -40 till 60 C < 90 % relativ luftfuktighet (utan kondens) min. 700 hpa, motsvarande max möh STANDARDER Produktsäkerhet: Automatiska elektriska styr- och reglerdon Elektromagnetisk kompatibilitet: EN Immunitet i industrimiljö EN Emission från utrustning i bostäder CE-konformitet: EMC-direktiv Lågspänningsdirektiv C-Tick-konformitet: I enlighet med AU EMC-ramprogram UL-godkännanden Signalutrustning certifierad för Kanada RoHs-riktlinje ALLMÄNNA DATA Regulatorns mått Vikt exkl. förpackning, regulator utan HMI EN /108/EEC 2006/95/EEC Radiokommunikationslagen från 1992 UL916, UL873 CSA C22.2M /95/EG (Europa) ACPEIP (Kina) mm 487 g Bottenplatta plast, duvblå RAL 5014 Kapsling plast, ljusgrå RAL 7035

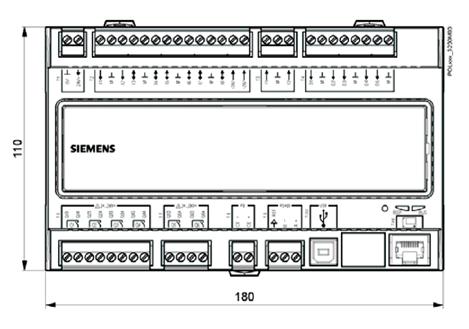

5 5 KONTAKTSATS Den nödvändiga kontaktsatsen (kopplingssats) medföljer inte regulatorn. (Fjäderhuv, ingång på kabelsidan). 1 läge FKCT 2,5/2-ST) 3 lägen FKCT 2,5/2-ST) FKCT 2,5/3-ST) 1 läge FKCT 2,5/4-ST) FKCT 2,5/6-ST) FKCT 2,5/8-ST) Orange KOPPLINGSPLINTAR VARNING! För att förebygga oavsiktlig kontakt med reläanslutningar med högre spänning än 42 Veff måste enheten installeras i ett hölje (helst ett apparatskåp). Det får inte vara möjligt att öppna höljet utan en skruvnyckel eller annat verktyg. Kablar för 230 VAC måste ha dubbel isolering mot skyddsklenspännings (SELV)-kablar. AVFALLSHANTERING Regulatorn innehåller elektriska och elektroniska komponenter och får inte slängas som hushållsavfall. Gällande lokal lagstiftning måste följas! KOPPLINGSPLINTAR För IO-signaler skruv/fjäder Färg: grå 110 För kommunikation skruv/fjäder Färg: grå För strömförsörjning Enkel ledare Flertrådig ledare (tvinnad eller med ändhylsa) skruv/klämma Färg: orange 0,5 2,5 mm² 0,5 1,5 mm² Kabellängder I enlighet med belastning, lokala regler och installationsdokument 47,
