1 Överspänningsskydd Ny unik serie överspänningsskydd från Sveriges största leverantör. Leveranser hösten

2 Grov-/mellanskydd EDG60 Jackbart överspänningsskydd för inkommande matning, DIN-skenmonterbart. Med växlande larmkontakt. Optimerad för hög blixtströmskapacitet (10/350µs). Kan installeras upp till 315A utan försäkring, vid 25kA kortslutningsström. Typ 1 testad enligt överspänningsskyddsstandarden SS-EN och klass III-IV i åskledarstandarden SS-EN UL godkänd och uppfyller UL1449 ed4. Leveranser hösten 2018 Tekniska data Nominell spänning U N 230V Max nätström (utan försäkring) 315A (I SCCR 25kA) /250A (I SCCR 50kA) Max kontinuerlig spänning 300V Nom. stötström (8/20µs-20ggr) 15kA Max stötström (8/20µs) 50kA Max blixtström (10/350µs)/fas 12,5kA Reaktionstid <25ns Restspänning vid max blixtström <1,4kV TOV tålighet i 120min 442V safe fail Temperaturområde -40/+85 o C Plastmaterial UL94V0 Altitud 4000m Anslutningsarea 1,5-35 mm 2 Tekniska data Max spänning Max ström Specifikation Artikelnummer E-nummer Grovskydd/Förstärkt mellanskydd 230V 3-pol komplett, inkl larmkontakt Grovskydd/Förstärkt mellanskydd 230V 4-pol komplett, inkl larmkontakt Larmkontakt 250VAC Anslutningsarea 1,5 mm 2 EDG63S EDG64S Stickdel till EDG60, 230V EDMG A 2

3 Inkopplingsanvisning för EDG60 Används säkringar F1 större än 315A vid inmatningen skall före skyddet en försäkring F2 315A installeras. Vid kortslutningsström 50kA gäller 250A. Alternativt kan en utgående gruppsäkring fungera som försäkring. Om denna säkring löser ut så avskiljs skyddet. I detta fall är skyddsverkan upphävd. Vid separat försäkring rekommenderas övervakning genom en signalanordning ifall F2 löser ut. Vid 4-ledarsystem installeras enbart skydd för de tre faserna, Neutral- och skyddsledare är då gemensam (PEN-ledare). Larmkontakt Skyddet har en jackbar växlande larmkontakt. Kontakten kan driva alla typer av larm (Umax=250V, Imax=1A) såsom ljusindikering, siren etc. Överspänningsskydd TNC-nät (4-ledarsystem) TNS-nät (5-ledarsystem) PUS PUS MÅTTSKISS EDG60 (4-pol) 3

4 Mellanskydd Safetec EDG50-TEC Patenterat unikt överspänningsskydd. Klarar 50kA (8/20µs). Kan hantera bortfall av nolla utan att gå sönder. Leveranser hösten 2018 Jackbart överspänningsskydd för inkommande matning. DIN-skenmonterbart. Detta skydd innebär en helt ny syn på överspänningsskydd. Det är helt ensamt i sitt slag på världsmarknaden. Vid överlast eller bortfall av nolla (glapp) mm så kopplar skyddet förbi till jord utan att gå sönder. Dessutom krävs ingen försäkring oavsett säkringsstorlek. Dock krävs det inom Europa men inte enligt UL. EDG50-TEC uppfyller bl a standarderna: SS- EN , IEC (Internationell) och UL 1449-ed4 (USA). l Klarar bortfall eller glapp av neutral ledare l För-säkring behövs tekniskt inte l Ingen läckström l Klarar alla standarder l UL godkänt (1449 ed4) l Kontrollerad och säker frånskiljning l Hög tålighet och låg restspänning l Klarar TOV (Temporary over voltages) Egenskaper Tekniska data EDG50 TEC 230 Nominell spänning U N 230V Max kontinuerlig spänning U C 300V Max nätström (utan försäkring) 315A (I SCCR 25kA) /250A (I SCCR 50kA) Nom. stötström (8/20µs-15ggr) I N 20kA Max stötström (8/20µs) I MAX 50kA Reaktionstid <25ns Skyddsnivå / Restspänning U P <1,65kV TOV tålighet i 120min 442V Godkännanden UL1449(4) Temperaturområde -40/+85 o C Altitud 4000m Anslutningsarea 2,5-35 mm 2 4

5 Detta skydd behöver inte säkras av. Men standarden i Europa säger att man behöver det och då gäller följande: Används säkringar F1 större än 315A vid inmatningen skall före skyddet en försäkring F2 315A installeras. Vid kortslutningsström 50kA gäller 250A. Alternativt kan en utgående gruppsäkring fungera som försäkring. Om denna säkring löser ut så avskiljs skyddet. I detta fall är skyddsverkan upphävd. Vid separat försäkring rekommenderas övervakning genom en signalanordning ifall F2 löser ut. Vid 4-ledarsystem installeras skydd för de tre faserna, vid 5-ledarsystem skyddas även neutralledaren. Larmkontakt Skyddet kan erhållas med en jackbar växlande larmkontakt. Kontakten kan driva alla typer av larm (Umax=250V, Imax=0,5A) såsom ljusindikering, siren etc. Överspänningsskydd Specifikation Artikelnummer E-nummer Mellanskydd för 230V Safetec 3-pol komplett, inkl larm EDG53S TEC Mellanskydd för 230V Safetec 4-pol komplett, inkl larm EDG54S TEC Mellanskydd för 230V Safetec stickdel EDMG50 TEC

6 Mellanskydd EDG50 Jackbart överspänningsskydd för inkommande matning, DIN-skenmonterbart. Klarar 50kA (8/20µs). Kan installeras upp till 315A utan försäkring, vid 25kA kortslutningsström. Leveranser hösten 2018 Tekniska data Nominell spänning U N 230V Max kontinuerlig spänning U C 300V Max nätström (utan försäkring) 315A (I SCCR 25kA) /250A (I SCCR 50kA) Nom. stötström (8/20µs-15ggr) I N 20kA Max stötström (8/20µs) I MAX 50kA Reaktionstid <25ns Skyddsnivå / Restspänning U P 1.5kV TOV tålighet i 120min 442V safe fail Godkännanden UL1449(4) Temperaturområde -40/+85 o C Altitud 4000m Anslutningsarea 2,5-35 mm 2 Specifikation Artikelnummer E-nummer Stickdel till EDG50, 230V EDMG Mellanskydd för 230V 3-pol komplett, inkl larmkontakt EDG53S Mellanskydd för 230V 4-pol komplett, inkl larmkontakt EDG54S

7 Inkopplingsanvisning för EDG50 Används säkringar F1 större än 315A vid inmatningen skall före skyddet en försäkring F2 315A installeras. Vid kortslutningsström 50kA gäller 250A. Alternativt kan en utgående gruppsäkring fungera som försäkring. Om denna säkring löser ut så avskiljs skyddet. I detta fall är skyddsverkan upphävd. Vid separat försäkring rekommenderas övervakning genom en signalanordning ifall F2 löser ut. Vid 4-ledarsystem installeras enbart skydd för de tre faserna, Neutral- och skyddsledare är då gemensam (PEN-ledare). Larmkontakt Skyddet har en jackbar växlande larmkontakt. Kontakten kan driva alla typer av larm (Umax=250V, Imax=1A) såsom ljusindikering, siren etc. Överspänningsskydd TNC-nät (4-ledarsystem) TNS-nät (5-ledarsystem) PUS PUS 7

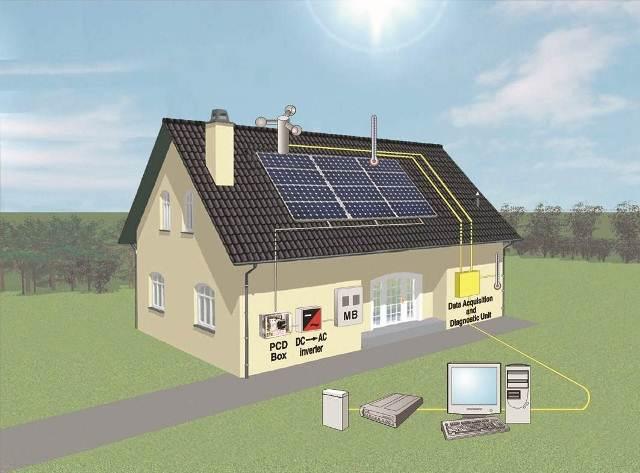

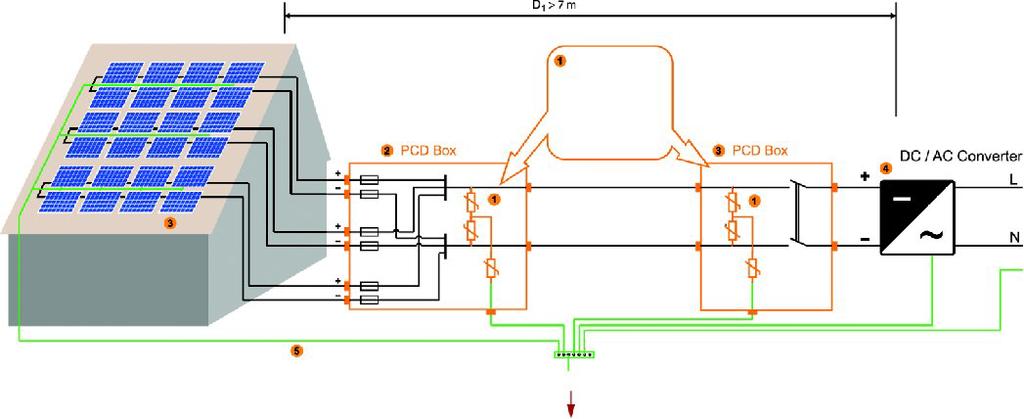

8 Vi har ett stort program för skydd av solcellsanläggningar. Dessa skydd är framtagna för att skydda solcellsutrustning, på upp till 1100VDC resp 1500VDC, mot överspänningar genererade av blixtnedslag eller industriell Skydd för solcellsanläggningar omgivning. De levereras som standard med larmkontakt. Här visas några av de vanligare skydden. För andra skydd kontakta oss. Leveranser hösten 2018 Tekniska data ED150S PV1000 EDG50S PV1100 EDG50S PV1500 Max kont. spänning U CPV 1000V 1100V 1500V Nom. stötström (8/20µs) I N 12.5kA 20kA 20kA Max stötström (8/20µs) 40kA 40kA 30kA Max blixtström (10/350µs) I IMP 12.5kA 5kA Max kortslutningsström 11kA 11kA Reaktionstid <25ns <25ns <25ns Restspänning vid I IMP,resp I N <2.4kV <3.8kV <5kV Altitud 4000m 4000m Temperaturområde -40/+80 o C -40/+85 o C -40/+85 o C Plastmaterial UL94V0 UL94V0 UL94V0 Anslutningsarea L-N resp PE 50 mm 2 35 mm 2 35 mm 2 8

9 Överspänningsskydd Specifikation Artikelnummer E-nummer Grov-/finskydd 1000VDC ink larm ED150S PV 1000 TEC Mellanskydd 1100V solcell inkl larm EDG50S PV Mellanskydd 1100V, solcell stickdel EDMG50 PV Mellanskydd 1500V solcell inkl larm EDG50S PV Mellanskydd 1500V, solcell stickdel EDMG50 PV

10 Översättningstabell nya överspänningsskydd Ny artikel nytt E-nummer ersätter artikel utg E-nummer EDG53S ED EDG54S ED EDG54S ED54S EDG54S TEC ED54S TEC EDG63S ED63S EDG64S ED64S EDG50S-PV ED50S PV1000 TEC
