Överspänningsskyddssystem Skydds- och buffertgnistgap

Transkript

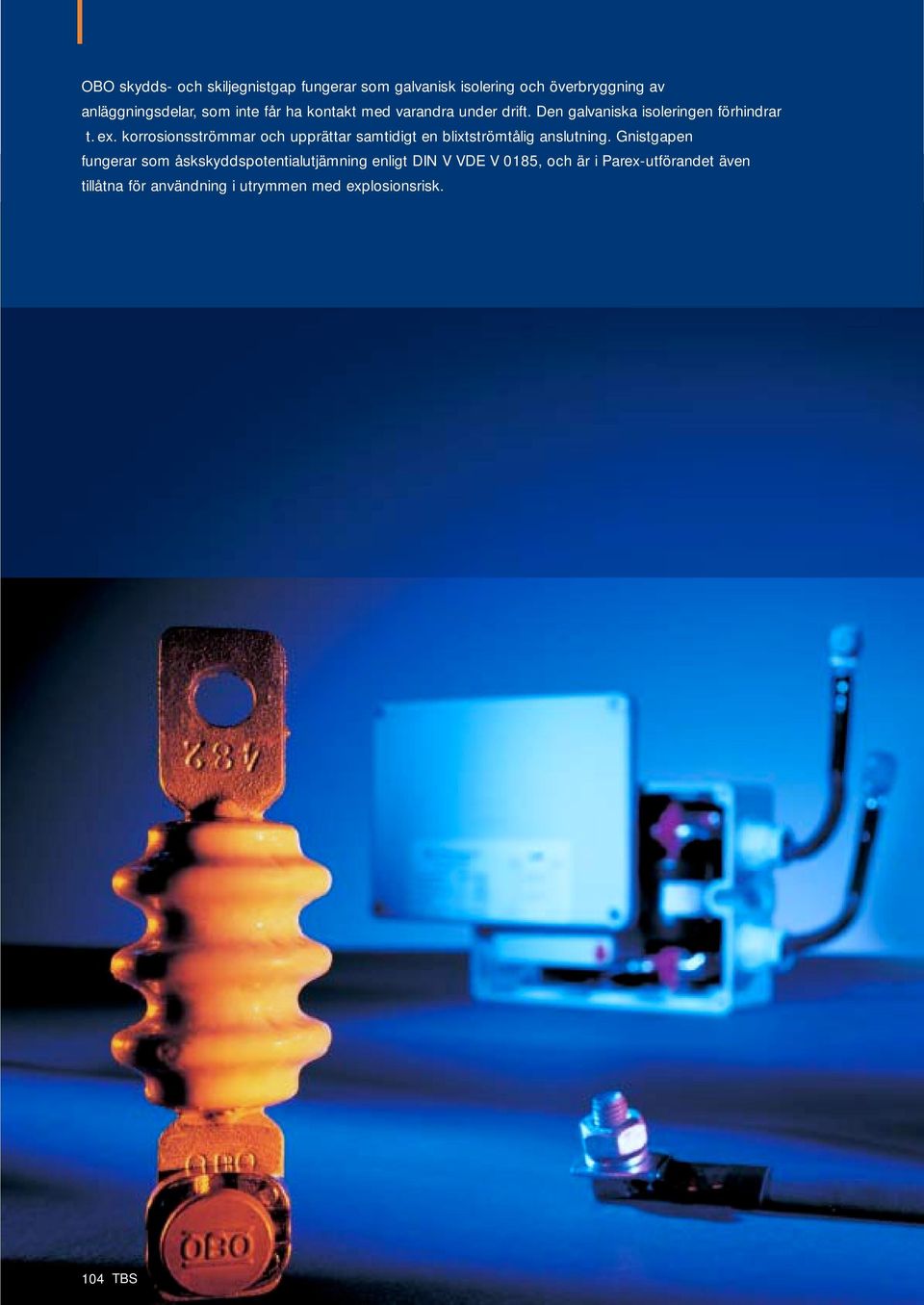

1 OBO skydds- och skiljegnistgap fungerar som galvanisk isolering och överbryggning av anläggningsdelar, som inte får ha kontakt med varandra under drift. Den galvaniska isoleringen förhindrar t. ex. korrosionsströmmar och upprättar samtidigt en blixtströmtålig anslutning. Gnistgapen fungerar som åskskyddspotentialutjämning enligt DIN V VDE V 0185, och är i Parex-utförandet även tillåtna för användning i utrymmen med explosionsrisk. 104 TBS

2 Överspänningsskyddssystem Skydds- och buffertgnistgap Grunder fr.o.m. sidan 106 Produkter fr.o.m. sidan 108 TBS 105

3 Skydds- eller skiljegnistgap? OBOs skilje- resp. skyddsgnistgap är avsedda för galvanisk isolering av elektriska anläggningsdelar som inte är sammankopplade under drift. Om det uppstår en potentialhöjning i en elektrisk anläggning till följd av ett blixtnedslag, så säkerställer skiljegnistgapet en ledande anslutning och i och med detta också en potentialutjämning. Användning Skapa en indirekt sammankoppling av isoleringsflänsar (katodiskt korrosionsskydd). Överbrygga isoleringsflänsar även i utrymmen med explosionsrisk (kontroll enligt ATEX-direktivet 94/9/EG). Undvika eftersläpning av felspänningar, särskilt vid TT-system. För åskskyddspotentialutjämning enligt DIN V VDE V För sammankoppling av olika jordningssystem, med syftet att utnyttja alla jordspett för åskskyddspotentialutjämning. Som åtgärd för att slippa separera anslutningar vid mätningar och kontroller. Bild: ATEX-intyg Bild: Användningsexempel skiljegnistgap typ 481 Skilje- resp. skyddsgnistgap innehåller, vilket namnet tydligt indikerar, ett gnistgap. Detta övergår från isolerande till strömtransporterande läge när en ljusbåge skapas av en stötspänning. Ett skiljegnistgap skiljer sig från ett skyddsgnistgap med avseende på användningssyftet. separerar olika jordpotentialer, medan skyddsgnistgap endast används vid frigående ledningar på takdelar. 106 TBS

4 Användningsexempel för isoleringsflänsar (t. ex. i en regleringsstation för gastryck) (skiljegnistgap för Ex-området) et typ är avsett för blixtströmtålig överbryggning av isoleringsflänsar eller isoleringsförskruvningar, särskilt i utrymmen med explosionsrisk. 94/9/EG (ATEX-direktivet) Gastryckregulator för potentialisolering (flera jordningsanläggningar på en byggnad) Om det finns två jordningsanläggningar t. ex. fundamentjordning och djupgående jordspett så kan de kopplas ihop med hjälp av ett skiljegnistgap. På det sättet förhindras till skillnad mot vid en direkt galvanisk anslutning elektrokemisk korrosion av jordspettet. Dessutom är hela jordningsytan verksam vid ett direktnedslag. 481 Friledningsanslutning (takdelsgnistgap för isolering) Vid friledningsanslutning ska takdelarna för en frigående lågspänningsledning ha ett så stort avstånd som möjligt till åskskyddsanläggningen. Om avståndet är mindre än en halv meter måste ett inkapslat skyddsgnistgap monteras in. För anslutning med takdelarna behövs tillstånd från ansvarigt företag för energileverans. 482 HC Koppling av jordningsanläggningar (flera jordningsanläggningar på en byggnad) Om det behövs en separat jordningsanläggning (funktionsjordning) för drift av särskilda elektroniska anordningar rekommenderar vi att en blixtströmtålig anslutning används. Det är på detta sätt möjligt att förhindra att höga och farliga spänningsdifferenser uppstår mellan de olika jordningsanläggningarna. En extra drossel är inbyggd för att högfrekventa spänningar ska hållas åtskilda från funktionsjordningen. FS-V20 Funktionsjord Driftjord = potentialutjämningsskena TBS 107

5 Skydds- och buffertgnistgap OBO:s skiljegnistgap är avsedda för galvanisk isolering av elektriska anläggningsdelar som inte är sammankopplade under drift. Om det uppstår en potentialhöjning i en elektrisk anläggning som följd av ett direkt blixtnedslag, så säkersteller skiljegnistgapet en ledande anslutning och i och med detta även en potentialutjämning. Användningsexempel: För blixtströmtålig överbryggning av isoleringsflänsar, t.ex. katodiskt korrosionsskyddade anläggningar. Undvika korrosionsproblem vid förbindning av olika jordningssystem resp. jordade anläggningar av olika material. För åskskyddspotentialutjämning enligt DIN V VDE V Parex-skiljegnistgap Anslutningskabellängd Aktiveringsspänning Impulsström (10/350) Nominell avledningsstötström Skyddsnivå Förp. Vikt Enummer m kv 1 0,18 1 < 3,0 1 44, ,25 1 < 3,0 1 46, ,35 1 < 3,0 1 49,000 E kv Stycke kg/% st : Explosionsskyddad, slutet skiljegnistgap Ex-godkänd enligt ATEX-direktivet 94/9/EG Beteckning: Ex II 2G EEx d IIC T6 Inkl. anslutningskabel 25 mm² Cu, högflexibel, med kabelsko, skruv (M 10), mutter och fjäderring Impulsström (10/350µs) BET-kontrollerad Användning: Indirekt överbryggning av isoleringsflänsar och isoleringsförskruvningar. Impulsström (10/350) Iimp Nominell avledningsstötström (8/20) In Skyddsnivå Up kv < 3,0 ns < Aktiveringsspänning UAS kv 1 < 3,0 < 1 < 3,0 < 1 Anslutningsbrygga för skiljegnistgap Hål-Ø Förp. Vikt Enummer 21.5 mm Stycke kg/% st , , , , : Anslutningsbleck, för montering av OBO-Parex-gnistgap vid isoleringsflänsar. St 40 D D 81 Hål-Ø Förp. Vikt Enummer mm Stycke kg/% st , , , , St 42.5 D : Anslutningsblech, för montering av OBO-Parex-gnistgap vid isoleringsflänsar. 02 TBS-Katalog_2005 / sv / 23/02/2006 (LLExport_00189) 108 TBS

6 Skydds- och buffertgnistgap Förp. Vikt Enummer Stycke kg/% st , : Slutet, blixtströmtåligt gnistgap för att åtskilja elektriskt ledande anläggningsdelar. Anslutningsbultar; Ø 10 mm; rostfritt stål. Impulsström 50 (10/350) BET-kontrollerad Användning: För att skapa galvanisk separation för yttre åskskydd och jordningssystem, som t.ex. dubbla jordningsanläggningar av skäl som rör ömsesidig påverkan eller korrosion (undvikande av korrosionsström) Impulsström (10/350) Iimp 50 Nominell avledningsstötström (8/20) In Skyddsnivå Up kv < 5 ns < Aktiveringsspänning UAS kv 2,5 ø40 Skyddsgnistgap Förp. Vikt Enummer 481 Skyddsgnistgap Stycke kg/% st , : Slutet gnistgap, för överbryggning av ett anslutningsställe mellan lågspänningssystemets takdelar och komponenter i det utvändiga åskskyddet. 44 Skyddsklass IP 54 Med förmonterad förbindning typ 5001 för anslutning av rundledare Rd Skyddsnivå Up kv < 10 kv ns < Aktiveringsspänning UAS kv /överspänningsskydd för koppling av jordade anläggningar Mått Förp. Vikt Enummer 482 Systemlösningar mm FS-V x 144 x 71 Stycke kg/% st , TBS-Katalog_2005 / sv / 23/02/2006 (LLExport_00189) FS-V20: FS-V 20-enheten är ett skiljegnistgap med parallellt kopplad överspänningsavledare. Den fungerar som koppling av drift- och funktionsjordning. Den ansluts direkt till respektive potentialutjämningsskena. Hög impulsströmtålighet Låg skyddsnivå Snabb aktiveringstid FS-V20 Maximal driftspänning UC V 280 Impulsström (10/350) Iimp Nominell avledningsstötström (8/20) In Skyddsnivå Up kv < 1,5 ns < 25 Mått mm 196 x 144 x 71 Skyddsklass IP FS-V20 TBS 109
