1 Berggeologiska Undersökningar AB Beställare Gatubolaget Andris Vilumson Box Göteborg Dr Forselius Backe Bergteknik, Bergab Berggeologiska Undersökningar AB Uppdragsnummer Datum Revisionsnummer UG L:\Uppdrag\UG08032\Text\aktuell\Leverans_oktober_2008\Bergteknisk utredning.doc

2 Bergteknik, i Berggeologiska Undersökningar AB Innehållsförteckning 1 ALLMÄNT OMFATTNING BERGTEKNISK BESIKTNING AVSEENDE STABILITET ÖVERSIKTLIG BERGRUNDSBESKRIVNING OMRÅDE 1 HUS 1 (FOTO 1 OCH 2) Bergtekniska förhållanden Stabilitet Bergtekniska åtgärder OMRÅDE 2 HUS 2 (FOTO 3 OCH 4) Bergtekniska förhållanden Stabilitet Bergtekniska åtgärder OMRÅDE 3, GC-BANA Bergtekniska förhållanden Bergtekniska åtgärder OMRÅDE Bergtekniska förhållanden Bergtekniska åtgärder SAMMANFATTNING - BERGTEKNIK RADONUNDERSÖKNING AV BERGHÄLLAR ALLMÄNT UTFÖRANDE FOTO BILAGOR RITNING 01: OMRÅDE FÖR SÄKRING AV BLOCK RISKANALYS AVSEENDE MARK- OCH BERGSCHAKTNINGSARBETEN, NITRO CONSULT AB Uppdragsnummer Datum Revisionsnummer UG L:\Uppdrag\UG08032\Text\aktuell\Leverans_oktober_2008\Bergteknisk utredning.doc

3 Bergteknik, (13) Berggeologiska Undersökningar AB 1 Allmänt På uppdrag av Gatubolaget har BERGAB Berggeologiska Undersökningar AB utfört en bergteknisk utredning i området vid Dr Forselius Backe i Göteborg som underlag till detaljplanen. 2 Omfattning Den bergtekniska utredningen omfattas av tre delar: Bergteknisk besiktning avseende stabilitet Radonundersökning av berghällar Riskanalys med avseende på Mark- och Bergschaktningsarbeten Den bergtekniska besiktningen har utförts som en okulär besiktning på berg i dagen. Inga lösa jordar var avtäckta. Radonundersökningen har utförts på berg i dagen. Området täcks delvis av tät undervegetation. Riskanalysen har utförts av Nitro Consult AB som underkonsult. Området har det delats in i fyra delområden. 1. Område 1 Hus 1, väster om Dr Forselius Backe. 2. Område 2 Hus 2, öster om Dr Forselius Backe. 3. Område 3 GC-väg 4. Befintlig bergskärning längs Dalgångsgatan Uppdragsnummer Datum Revisionsnummer UG L:\Uppdrag\UG08032\Text\aktuell\Leverans_oktober_2008\Bergteknisk utredning.doc

4 Bergteknik, (13) Berggeologiska Undersökningar AB 3 Bergteknisk besiktning avseende stabilitet 3.1 Översiktlig bergrundsbeskrivning Den dominerande bergarten inom området är en grå-gråröd gnejsig, medelkornig granit/granodiorit. Glimmerhalten, i detta fall biotithalten, bedöms vara normal, ca 10-15%. Pegmatit- och kvartsgångar förekommer liksom inslag av en finkornigare aplit. Foliationen/gnejsigheten i området stryker i riktningen N30-55 W och stupar mot SW. Den dominerande sprickriktningen följer foliationsriktningen. Andra sprickor förekommer. Öster om hus 2, i gränsen för planområdet finns en naturlig bergbrant med block som stupar åt öster. Uppdragsnummer Datum Revisionsnummer UG L:\Uppdrag\UG08032\Text\aktuell\Leverans_oktober_2008\Bergteknisk utredning.doc

5 Bergteknik, (13) Berggeologiska Undersökningar AB 3.2 Område 1 Hus 1 (foto 1 och 2) Bergtekniska förhållanden Berget kan betecknas som normalsprickigt med en spricktäthet på cirka 1 meter. Foliationen i området stryker N40-55 V och stupar mot sydväst De dominerande sprickorna följer foliationsriktningen men andra sprickor förekommer. Markytan i området för hus 1 ligger som högst på cirka +95 m. Grundläggningsnivån blir på cirka +91 m i västra delen av huset och cirka +87 m i den östra delen av huset. Bergschaktväggarna bedöms bli cirka 6 meter som högst Stabilitet Huvudsprickriktningen stupar in i bergskärningen vilket medför teoretiskt stabila bergskärningar. Risker för blockutfall ur bergschakten bedöms som låg men i korsningspunkter mellan sprickor längs huvudsprickriktningen och sprickor med annan riktning kan utfall ske. Risken för ett sådant utfall är vanligtvis störst i släntkrönet. Befintliga bergskärningar längs Dr Forselius Backe bedöms vara stabila Bergtekniska åtgärder Innan byggnation: Inga bergtekniska åtgärder bedöms vara nödvändiga. Under byggnation: Efter sprängning av bergschakt bör schaktväggarna kontrolleras av bergsakkunnig person för bedömning av eventuell förstärkning. Förstärkning bedöms kunna utföras med selektiv bultning. Bergskärningen längs Dr Forselius Backe skall hållas under uppsikt så att inte stenutfall sker under tiden då sprängningsarbeten pågår. Efter byggnation: Inga bergtekniska åtgärder bedöms vara nödvändiga. Uppdragsnummer Datum Revisionsnummer UG L:\Uppdrag\UG08032\Text\aktuell\Leverans_oktober_2008\Bergteknisk utredning.doc

6 Bergteknik, (13) Berggeologiska Undersökningar AB 3.3 Område 2 Hus 2 (foto 3 och 4) Bergtekniska förhållanden Berget kan betecknas som normalsprickigt med en spricktäthet på cirka 0,5 1 meter. Foliationen här stryker N30-70 V och stupar mot sydväst. Den dominerande sprickriktningen följer foliationen men andra sprickor förekommer. I den mittersta delen av huset finns en topografisk svacka. Berget i svackan kan eventuellt vara av sämre kvalitet än det övriga, omkringliggande berget. Svackan är ca 7 meter bred och dess riktning är ungefär N65-80 V. I den naturliga bergslänten nordöst om huset finns en sprickzon. Den är cirka 2 meter bred och är något vattenförande. Sprickzonen stryker N65 V och stupar 80 SV Markytan i området för hus 2 ligger som högst på cirka +85 m. Grundläggningsnivån för hus 2 förväntas bli cirka +83 m i husets västra delar och cirka +79 m i husets östra delar. Bergschaktväggarna bedöms bli cirka 3 meter som högst Stabilitet Huvudsprickriktningen stupar in i bergskärningen vilket teoretiskt medför stabila bergskärningar. Risker för blockutfall ur bergschakten bedöms som låg men i korsningspunkter mellan sprickor längs huvudsprickriktningen och sprickor med annan riktning kan utfall ske. Risken för ett sådant utfall är vanligtvis störst i släntkrönet Bergtekniska åtgärder Innan byggnation: I den naturliga bergslänten öster om hus 2 skall vissa bergtekniska åtgärder utföras innan sprängningsarbeten får påbörjas. Åtgärderna består av bergrensning (skrotning) och bultning av de block som finns inom det markerade området (ritning 01). Bergtekniskt kunnig person skall avgöra vilka block och på vilket sätt dessa skall säkras. Under byggnation: Efter sprängning av bergschakt bör schaktväggarna kontrolleras av bergsakkunnig person för bedömning av eventuell förstärkning. Förstärkning bedöms kunna utföras med selektiv bultning. Efter byggnation: Inga bergtekniska åtgärder bedöms vara nödvändiga. Uppdragsnummer Datum Revisionsnummer UG L:\Uppdrag\UG08032\Text\aktuell\Leverans_oktober_2008\Bergteknisk utredning.doc

7 Bergteknik, (13) Berggeologiska Undersökningar AB 3.4 Område 3, GC-bana Bergtekniska förhållanden Berget är ställvis blockigt uppsprucket. Foliationen stryker i nordvästlig riktning och stupar mot SW. Förutom den dominerande sprickriktningen som följer foliationen har ett flertal andra sprickriktningar noterats. Skärningen har förstärkts med bultar och nät. En ny bergskärning bedöms få ett utseende som liknar den befintliga skärningen. Detta gäller både bergskärningens höjd samt dess förstärkningsbehov Bergtekniska åtgärder Innan byggnation: Inga bergtekniska åtgärder bedöms vara nödvändiga. Under byggnation: Bergskärningen skall bergrensas och förstärkas efter schaktarbetet. Behovet av bult och nät bedöms vara av samma kvantitet som för den befintliga bergskärningen. Mängden förstärkning bedöms bli cirka 35 bult och ca 200 till 250 m 2 nät. Efter byggnation: Besiktning av bergskärningen bör utföras av bergsakkunnig person som därvid anvisar ett lämpligt besiktningsintervall för slänten. Uppdragsnummer Datum Revisionsnummer UG L:\Uppdrag\UG08032\Text\aktuell\Leverans_oktober_2008\Bergteknisk utredning.doc

8 Bergteknik, (13) Berggeologiska Undersökningar AB 3.5 Område Bergtekniska förhållanden Område fyra ligger utanför detaljplanområdet längs Dalgångsgatan. Foliationen är uppmätt till N35-50 W/50-70 SW, vilket liksom tidigare sammanfaller med den dominerande sprickriktningen. Tre sprick/krosszoner av varierande storlek, 0,1 1,0 m breda, har noterats i skärningen. En viss vattenföring förekommer i en av dessa Bergtekniska åtgärder Innan byggnation: Skärningarna skall besiktigas före sprängning. Visar besiktningen på instabilitet skall detta åtgärdas innan sprängningen får påbörjas. Besiktningen skall utföras av bergtekniskt kunnig person. Under byggnation: Skärningarna skall hållas under uppsikt så att inte stenutfall sker under tiden då sprängningsarbeten pågår. Efter byggnation: Skärningarna skall besiktigas efter utförd sprängning. Besiktningen skall utföras av bergtekniskt kunnig person. Uppdragsnummer Datum Revisionsnummer UG L:\Uppdrag\UG08032\Text\aktuell\Leverans_oktober_2008\Bergteknisk utredning.doc

9 Bergteknik, (13) Berggeologiska Undersökningar AB 3.6 Sammanfattning - Bergteknik Berget bedöms ha en god storstabilitet och bedöms inte utgöra något hinder för byggnation. Vissa problem med ytstabiliteten kan dock uppkomma. Av den anledningen så skall följande bergtekniska åtgärder utföras: Utsprängda schaktväggar skall besiktigas för bedömning av förstärkningsbehovet. Bergskärningen längs Dr Forselius Backe skall vara under uppsikt så inte stenutfall ske under tiden då arbetet för sprängningsarbetena pågår Vissa block i den naturliga bergslänten öster om hus 2 skall säkras innan sprängnings får påbörjas. Bergskärningen längs GC-väg skall bergrensas och förstärkas efter schaktarbetet. Besiktningsintervall för bergslänten längs GC-väg skall bestämmas. Bergskärningen längs Dalgångsgatan skall besiktigas och eventuellt förstärkas innan sprängning. Bergskärningen längs Dalgångsgatan skall besiktigas efter sprängning. Bergkvaliteten i området bedöms i huvudsak vara god. Sprick- och svaghetszoner kan dock ha lägre kvalitet. SGU:s bergkvalitetskarta visar på bergkvalitetsklass 1 (järnväg och betong) och 2 (väg). Berggrunden i stort bedöms ha ett övre dimensionerande hållfastighetsvärde på 3,9 MPa. Sprickzoner bedöms ha ett övre dimensionerande hållfastighetsvärde på 1,3 MPa. Uppdragsnummer Datum Revisionsnummer UG L:\Uppdrag\UG08032\Text\aktuell\Leverans_oktober_2008\Bergteknisk utredning.doc

10 Bergteknik, (13) Berggeologiska Undersökningar AB 4 Radonundersökning av berghällar 4.1 Allmänt Radon är en radioaktiv gas vars sönderfallsprodukter, radondöttrarna, följer med inandningsluften. Radongas nybildas ständigt i jord och berg, genom sönderfall av uran och radium. En byggnad har normalt ett svagt undertryck gentemot jordluften och kan därför suga in markradon. Med anpassad byggnadsteknik kan man alltid skydda sig mot inläckande markradon i bostäder. 4.2 Utförande Med en scintillometer har berggrundens totala gammastrålning uppmätts, vilket ger en god indikation på uran- och radiuminnehållet i berggrunden och därmed även radonhalt i markluft. Mätningen har utförts kontinuerligt över hela området med blottat berg. Mätaren hålls c:a 1 meter ovanför markytan. Metod och gränsvärden för markradonundersökning beskrivs i Markradon, riktlinjer för markradonundersökningar, BRF T20:1989. För klassificering av berg och stenmaterial används följande gränsvärden för gammastrålning, enligt BRF T20:1989: < 5 mr/h lågradonmark inga åtgärder i byggnadskonstruktion 5-15 mr/h normalradonmark byggnadskonstruktion skall vara radonskyddande >15 mr/h högradonmark byggnadskonstruktion skall vara radonsäker Uppmätta nivåer på gammastrålning ligger på 2-8 mikroröntgen per timma. Detta innebär att området består av låg- till normalriskmark vad gäller radon. Nykonstruerade byggnader skall vara radonskyddande. Uppdragsnummer Datum Revisionsnummer UG L:\Uppdrag\UG08032\Text\aktuell\Leverans_oktober_2008\Bergteknisk utredning.doc

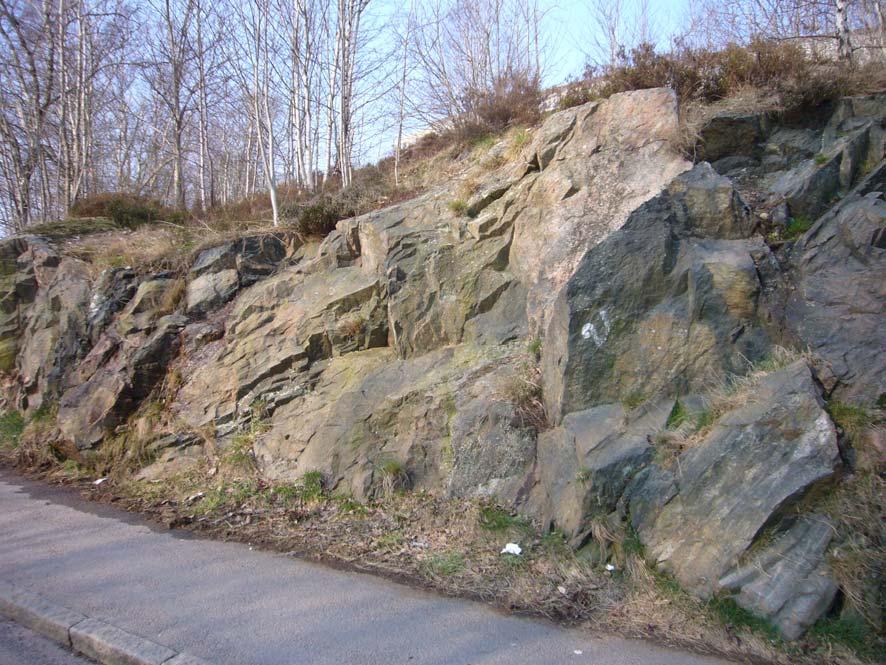

11 Bergteknik, (13) Berggeologiska Undersökningar AB 5 Foto Foto 1. Område 1 Uppdragsnummer Datum Revisionsnummer UG L:\Uppdrag\UG08032\Text\aktuell\Leverans_oktober_2008\Bergteknisk utredning.doc

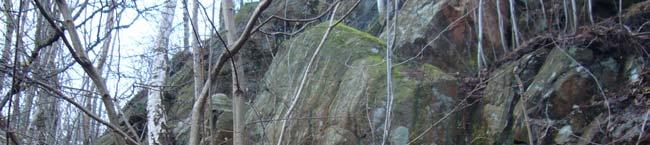

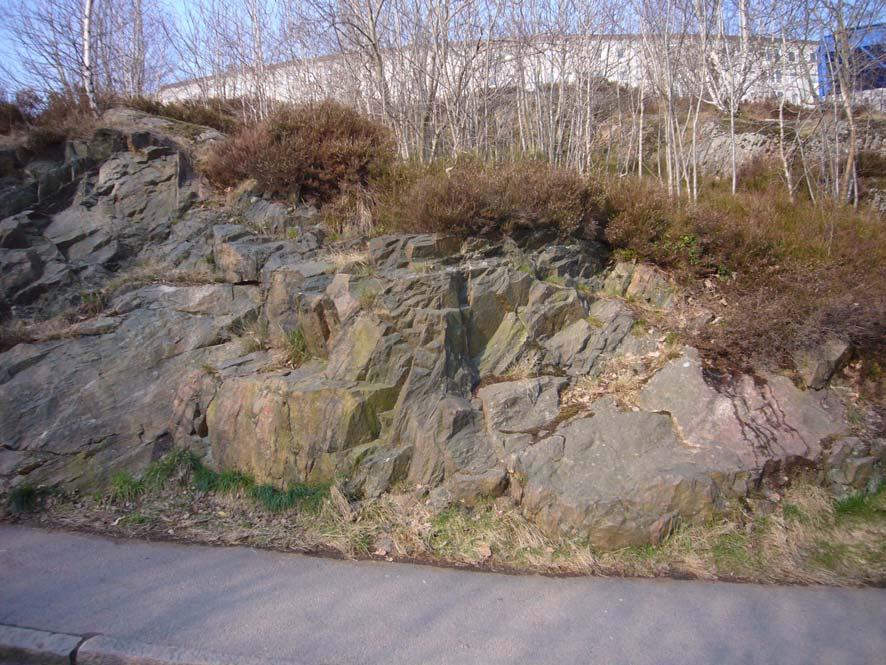

12 Bergteknik, (13) Berggeologiska Undersökningar AB Foto 2. Område 1 Uppdragsnummer Datum Revisionsnummer UG L:\Uppdrag\UG08032\Text\aktuell\Leverans_oktober_2008\Bergteknisk utredning.doc

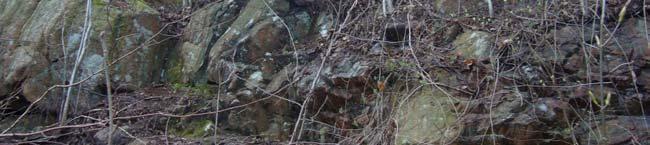

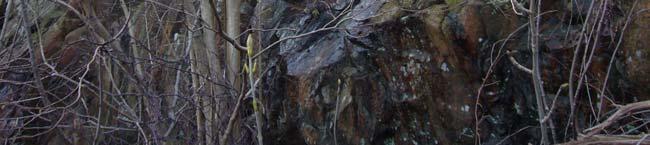

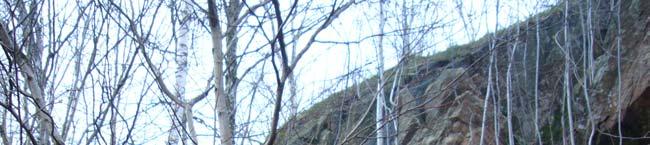

13 Bergteknik, (13) Berggeologiska Undersökningar AB Foto 3. Område 2 Uppdragsnummer Datum Revisionsnummer UG L:\Uppdrag\UG08032\Text\aktuell\Leverans_oktober_2008\Bergteknisk utredning.doc

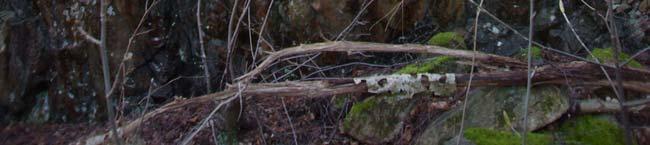

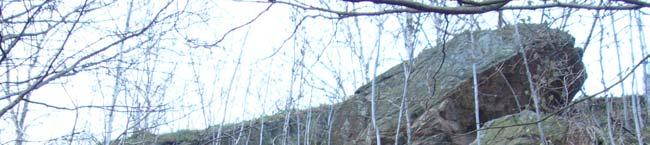

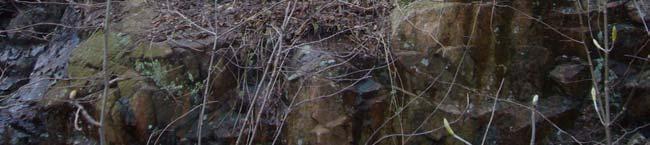

14 Bergteknik, (13) Berggeologiska Undersökningar AB Foto 4. Område 2 Uppdragsnummer Datum Revisionsnummer UG L:\Uppdrag\UG08032\Text\aktuell\Leverans_oktober_2008\Bergteknisk utredning.doc

15 Bergteknik, (13) Berggeologiska Undersökningar AB 6 Bilagor 6.1 Ritning 01: Område för säkring av block 6.2 Riskanalys avseende Mark- och Bergschaktningsarbeten, Nitro Consult AB Kristian Nilsson för Bergab Berggeologiska Undersökningar AB Uppdragsnummer Datum Revisionsnummer UG L:\Uppdrag\UG08032\Text\aktuell\Leverans_oktober_2008\Bergteknisk utredning.doc

16

17 Berggeologiska Undersökningar AB Beställare Fastighetskontoret Göteborg Stad Dr Forselius Backe Hydrogeologisk utredning PM Utkast Bergab Berggeologiska Undersökningar AB Uppdragsansvarig Annika Nilsson Handläggare Nada Zugec Uppdragsnummer Datum Revisionsnummer UG08032B L:\Uppdrag\UG08032B\Text\aktuell\Hydrogeologisk utredning.doc

18 i Berggeologiska Undersökningar AB Innehållsförteckning 1 Allmänt Områdesbeskrivning Geologi Grundläggningsnivå Förutsättningar Hydrogelogisk bedömning Rekommendationer... 5 Uppdragsnummer Datum Revisionsnummer UG08032B L:\Uppdrag\UG08032B\Text\aktuell\Hydrogeologisk utredning.doc

19 PM 1 (5) Berggeologiska Undersökningar AB 1 Allmänt Bergab - Berggeologiska Undersökningar AB har på uppdrag av Fastighetskontoret, Göteborgs stad utfört en hydrogeologisk utredning med anledning av planerad nybyggnation av två flerbostadshus vid Dr Forselius Backe. Frågeställningen avser om bortdränering av dag-/dränvatten från byggnaderna kan ge en skadlig grundvattenpåverkan i en nedströms belägen jordsänka. 2 Områdesbeskrivning Området för planerad byggnation är högt beläget och sluttar kraftigt åt öster. Nedanför slänten finns en mindre jordsänka med lera. Läget för planerade hus markeras med B i figur 1 nedan. Den jordfyllda sänkan syns till höger i figuren, där småhusen ligger. I sydöstra hörnet av redovisat område går en relativt ny väg upp som inte finns med i figuren. Denna väg går i skärning genom berget. Skärningen är brant och hög, sannolikt mer än 5 m. Figur 1 Lägen för nya hus, beteckning B P P B B Uppdragsnummer Datum Revisionsnummer UG08032B L:\Uppdrag\UG08032B\Text\aktuell\Hydrogeologisk utredning.doc

20 PM 2 (5) Berggeologiska Undersökningar AB 2.1 Geologi Jordlagren i sänkan utgörs enligt SGUs jordartskarta av lera. Se figur 2 nedan. Figur 2 Aktuell jordsänka markerad med blå rektangel Den dominerande bergarten inom området är en grå-gråröd gnejsig, medelkornig granit/granodiorit. Foliationen/gnejsigheten i området stryker i riktningen N30-55 W och stupar mot SW. Den dominerande sprickriktningen följer foliationsriktningen. Andra sprickor förekommer. Spricktätheten är varierande mellan 0,5-1 m. Öster om det östra huset, i gränsen för planområdet finns en naturlig bergbrant med block som stupar åt öster. Vid den mittersta delen av det östra huset finns en topografisk svacka. Berget i svackan kan eventuellt vara av sämre kvalitet än det övriga, omkringliggande berget. Svackan är ca 7 meter bred och dess riktning är ungefär N65-80 V. I den naturliga bergslänten nordost om huset finns en sprickzon. Den är cirka 2 meter bred och utströmning av vatten noteras. Sprickzonen stryker N65 V och stupar 80 SV 2.2 Grundläggningsnivå Det västra huset kommer att grundläggas på berg. Markytan i området för huset ligger som högst på cirka +95 m. Grundläggningsnivån blir cirka +91 m i västra delen av huset och cirka +87 m i den östra delen av huset. Bergschaktväggarna bedöms bli cirka 6 meter som högst. Markytan i området för det östra huset ligger som högst på cirka +85 m. Grundläggningsnivån för hus 2 förväntas bli cirka +83 m i husets västra delar och Uppdragsnummer Datum Revisionsnummer UG08032B L:\Uppdrag\UG08032B\Text\aktuell\Hydrogeologisk utredning.doc

21 PM 3 (5) Berggeologiska Undersökningar AB cirka +79 m i husets östra delar. Bergschaktväggarna bedöms bli cirka 3 meter som högst. 3 Förutsättningar En hydrogeologisk kartering av tillrinningsområdet har utförts i fält. Tillrinningsområdets avgränsning och olika typer av ytor redovisas i figur 3 nedan. Ytor som ej bidrar till grundvattenbildning är främst hårdgjorda ytor som parkeringar, gator etc. En grov uppskattning av sådana ytor har markerats med röda linjer i figur 3. Figur 3 Tillrinningsområde, hårdgjorda ytor som ej bidrar till grundvattenbildning samt ytan för nya hus P P B För att kunna bedöma vilken effekt bortförseln av vatten i form av dagvatten kan ha på jordsänkan nedanför krävs vissa antaganden. Följande data och antaganden ligger till grund för bedömningarna i denna PM. Uppgifter om jorddjup finns från fastigheterna 114:21 samt 114:22, jorddjupet varierar från 2,8 m till 5,5 m i fem olika punkter. Sonderingen är utförd som en enkel sondering och ej driven ned till berg varför jorddjupet kan vara större. Uppdragsnummer Datum Revisionsnummer UG08032B L:\Uppdrag\UG08032B\Text\aktuell\Hydrogeologisk utredning.doc

22 PM 4 (5) Berggeologiska Undersökningar AB Jordlagerföljden finns inte dokumenterad annat än med ovan nämnda sonderingar, men antas vara lera ovanpå en morän och sedan berg. I området förekommer sannolikt fyllnadsmaterial i olika utsträckning. Inga uppgifter om grundvattennivåer föreligger för aktuellt område. Däremot finns uppgifter om grundvattenytans variation i två grundvattenrör i ett området i närheten. Uppgifterna har erhållits från Gatubolaget. Grundvattenrören som betecknas GW340 respektive GW342 sitter sannolikt i liknande magasin (sonderingsresultat från grundvattenrören saknas), norr om aktuell jordsänka. Grundvattenytan befinner sig ca 1,5-2 m under markytan i medeltal i dessa två grundvattenrör. Uppgifter om grundvattennivån i berg saknas. Avrinningen på aktuella platser för byggnation är snabb då topografin är brant. Husen i jordsänkan med fastighetsbeteckningarna Krokslätt 114:XX är med ett undantag, grundlagda med betongplatta på mark. Undantaget är Krokslätt 114:13 som är grundlagd med natursten. Husen ligger på lera och/eller berg. För närmare uppgifter om varje enskild fastighet se Riskanalys avseende mark- och bergschaktningsarbeten (NitroConsult AB, ). 4 Hydrogelogisk bedömning Det vatten som kommer att dräneras bort är främst ytvatten som hittills har kunnat infiltrera på de ytor som husen nu skall uppföras på. Detta innebär att grundvattenbildningen kommer att minska. Marken på platsen där husen skall byggas utgörs uteslutande av berg i dagen. Generellt bedöms att bergschakten huvudsakligen kommer att utföras ovanför grundvattenytan. Den idag grundvattenbildande ytan kommer att minska med ca 3,5 %. Grundvattenbildningen kommer sannolikt att minska i mindre omfattning på grund av den branta topografin. Bergskärningen för lokalvägen som går i sydöstra hörnet av området i figur 1 (ej med i bilden) har sannolikt en dränerande effekt på berggrundvatten. Skärningen är relativt ny vilket kan innebära att dess dränerande effekt ännu ej har utbildats fullt ut. Detta kan innebära att det redan pågår en förändring i grundvattenmagasinet i jordsänkan. En enkel beräkning med Darcys lag indikerar med ovan redovisade data att grundvattenytan i magasinet kan avsänkas med ca 0,1-0,2 m. Detta är under antagande att grundvattenbildningen skulle minska med 3,5 % och att gradienten minskar i motsvarande omfattning. Dock finns många okända parametrar som utgör Uppdragsnummer Datum Revisionsnummer UG08032B L:\Uppdrag\UG08032B\Text\aktuell\Hydrogeologisk utredning.doc

23 PM 5 (5) Berggeologiska Undersökningar AB underlag till beräkningen. Jorddjup och jordart är osäkra och grundvattennivåerna är okända. Årstidsvariationerna för grundvattennivån i jordmagasinet varierar sannolikt normalt med upp till en meter eller mer. En grundvattensänkning med i storleksordningen 0,1-0,2 m är generellt en liten avsänkning som vid de flesta markförhållanden inte medför några sättningsskador. Konsekvensen av en avsänkning i ovan nämnda storleksordning i form av marksättningar är dock en geoteknisk fråga som ej hanteras i denna utredning. Jordlagrens djup, typ och konsolideringsgrad är avgörande för denna fråga och dessa är okända. 5 Rekommendationer För att kunna kontrollera att negativa effekter ej uppstår i jordsänkan nedströms området för planerad nybyggnation rekommenderas att ett grundvattenrör installeras där jorddjupet bedöms vara som störst. Innan etablering av grundvattenröret bör göras en trycksondering, kompletterat med geoteknisk provtagning för att bestämma lerans sättningsegenskaper. Grundvattenröret skall lämpligen vara av dimensionen 50 mm invändigt mått samt ha en filterspets av längden 0,5 m. Filterspetsen skall etableras i friktionsjorden som förmodligen underlagrar leran. Grundvattenröret bör installeras minst 12 månader innan sprängningsarbetet inleds och mätas minst 1 gång per månad för att dokumentera förhållandena i magasinet innan arbetet inleds, under byggtiden samt ca 1 år efter avslutad byggnation. Om det skulle visa sig att bortledning av vatten orsakar en grundvattensänkning i området finns möjlighet att utföra skadeförebyggande åtgärder genom bl a infiltration till grundvattnet. Driftsäkraste lösningen är sannolikt att återinfiltrera en delmängd av dagvattnet från de två nya husen i t ex ett utsprängt dike med en dränering som leder bort vatten som ej kan infiltrera. Infiltration av vatten bör dock inte ske utan att det finns ett dokumenterat behov av detta. Om infiltration av grundvatten sker utan kontroll av trycknivåer finns risk för en ökad utträngning av vatten i släntfoten väster om villorna. Bergab - Berggeologiska Undersökningar AB Annika Nilsson Uppdragsnummer Datum Revisionsnummer UG08032B L:\Uppdrag\UG08032B\Text\aktuell\Hydrogeologisk utredning.doc

24 NITRO CONSULT AB DR FORSELIUS BACKE Riskanalys avseende Mark- och Bergschaktningsarbeten Rapport nr R 27 Uppdragsgivare: BERGAB Berggeologiska undersökningar AB Göteborg

25 DR FORSELIUS BACKE R 27 RISKANALYS AVSEENDE MARK- OCH BERGSCHAKTNINGSARBETEN Datum INNEHÅLLSFÖRTECKNING 1 UPPDRAGSGIVARE UPPDRAG UNDERLAG UTREDNINGSOMRÅDE / INVENTERING RESTRIKTIONER ALLMÄNT INFORMATION OCH BEVAKNING SCHAKTNINGS- OCH PACKNINGSINDUCERADE VIBRATIONER SPRÄNGNINGSINDUCERADE VIBRATIONER LUFTSTÖTVÅGOR NYGJUTEN BETONG BULLER Riktvärden för buller DAMMBEKÄMPNING BEFINTLIGA LEDNINGAR BERGRUM KASTRISK TILLSTÅND MM ALLMÄNT SPRÄNGPLANER UPPFÖLJNING SYNEFÖRRÄTTNING VIBRATIONSKONTROLL SPRÄNGJOURNAL SPRÄNGTEKNISK KONTROLL / 12

26 DR FORSELIUS BACKE R 27 RISKANALYS AVSEENDE MARK- OCH BERGSCHAKTNINGSARBETEN Datum BILAGEFÖRTECKNING BILAGA R01 BILAGA R02 BILAGA R03 Bedömningsunderlag för tillåtna vibrationsnivåer avseende byggnader, anläggningar och vibrationskänsliga utrustningar. Sammanställning av vibrationsrestriktioner Gränsvärden för byggnader. Karta över inventerade fastigheter och object. BILAGA R04 BILAGA R05 BILAGA R06 Diagram för bestämning av avståndsfaktorn Fd vid sprängning. Diagram för beräkning av riktvärden för tillåten svängningshastighet i nygjuten betong, anläggningscement. Diagram för beräkning av riktvärden för tillåten svängningshastighet i nygjuten betong, standardcement. BILAGA R07 Restriktioner gällande Gryaab/Göteborg vattens anläggning. 3 / 12

27 DR FORSELIUS BACKE R 27 RISKANALYS AVSEENDE MARK- OCH BERGSCHAKTNINGSARBETEN Datum RISKANALYS AVSEENDE MARK- OCH BERGSCHAKTNINGSARBETEN DR FORSELIUS BACKE 1 UPPDRAGSGIVARE Bergab AB via Kristian Nilsson 2 UPPDRAG Att inventera bebyggelse, anläggningar och verksamheter inom de fastigheter som beräknas bli berörda av mark- och bergschaktningsarbeten för de arbeten som kommer att ske i samband med uppförande av två flerfamiljshus vid Dr Forselius backe samt breddande av Gibraltargatan i samma område. Inventeringen syftar till att identifiera förekomsten av anläggningar och verksamheter som är känsliga för störningar genom i första hand vibrationer, luftstötvågor, markrörelser, stenkast och buller, samt med ledning av detta underlag bedöma i vilken mån projektet kommer att påverkas av restriktionerna. 3 UNDERLAG Översiktskartor Inventering av befintlig bebyggelse och anläggningar Inventeringen utförd under april 2008 Ritningsmaterial byggnadsarkiven Göteborg och Mölndal Besök på VA-verket Svensk Standard, SS Svensk Standard SS / 12

28 DR FORSELIUS BACKE R 27 RISKANALYS AVSEENDE MARK- OCH BERGSCHAKTNINGSARBETEN Datum UTREDNINGSOMRÅDE / INVENTERING Inventeringen omfattar de byggnader och anläggningar som redovisas i bilaga R01. Utredningsområdet har huvudsakligen avgränsats till ca 100 meter från arbetsområdet där sprängningsarbeten kan förekomma och 50 meter i områden där övrig vibrationsalstrande verksamhet kan förekomma. Fastighetsbeteckning anges för respektive inventerat objekt inom utredningsområdet. Flertalet byggnader har fotograferats. Inventeringen omfattar bedömning av grundförhållanden, grundläggningssätt, konstruktion samt ingående byggnadsmaterial. Även besök hos Byggnadsarkiven i Göteborg och Mölndal har gjorts. Syftet med inventering och arkivundersökning är att ge underlag för erforderliga restriktioner med hänsyn till bebyggelsen såväl ur skaderisk som störningssynpunkt med avseende på markvibrationer, luftstötvågor, buller etc. I bilaga R01 anges hustyper, undergrund och grundläggningsförhållanden samt tillåtna vibrationsnivåer för enskilda byggnader, anläggningar och utrustningar. 5 RESTRIKTIONER 5.1 Allmänt Markarbetena skall planeras och genomföras på sådant sätt att närliggande bebyggelse och installationer inte skadas genom markvibrationer, luftstötvågor, stenkast eller markrörelser. Markrörelser innefattar även svällning av bergmassor och förskjutningar på grund av gastryck från sprängning som kan skada konstruktioner ovan och under mark. Arbetena skall bedrivas enligt gällande lagar, föreskrifter och anvisningar. Som exempel kan nämnas AFS 2007:1 Sprängarbete samt AFS 2003:2 Bergarbete. Entreprenören skall hålla arbetsledning som har väl dokumenterad erfarenhet från de arbetsmetoder som förekommer i entreprenaden. Om entreprenören inte följer de föreskrifter och restriktioner som lämnats av beställaren, påtar han sig ansvaret för de skador och skadeståndskrav som kan bli följden av entreprenadens genomförande. 5 / 12

29 DR FORSELIUS BACKE R 27 RISKANALYS AVSEENDE MARK- OCH BERGSCHAKTNINGSARBETEN Datum Information och bevakning Innan arbetena påbörjas skall fastighetsägare och boende inom utredningsområdet informeras genom entreprenörens försorg. All information skall ske i samråd med beställaren. Vid varje sprängningstillfälle skall riskområdet avspärras. Signalering skall ske enligt de regler som gäller vid sprängning. Entreprenören har ensam det fulla ansvaret för säkerheten. 5.3 Schaktnings- och packningsinducerade vibrationer Vid rubricerade arbetsmoment skall de vibrationsnivåer som anges i bilaga R01 och R02 tillämpas. Vibrationsnivåerna gäller oberoende av avstånd. Pålnings-, spontnings- och rivningsvibrationer skall jämställas med schaktningsvibrationer. Angivna vibrationsnivåer för byggnader och byggnadskonstruktioner baseras på Svensk Standard SS Vibration och stöt Riktvärden och mätmetod för vibrationer i byggnader orsakade av pålning, spontning, schaktning och packning i tillämpliga delar. 5.4 Sprängningsinducerade vibrationer Vid sprängningsarbeten skall de v 10 -nivåer som anges i bilaga R01 och R02 tilllämpas. Vid avstånd större eller mindre än 10 meter mellan mätplats och sprängsalva skall bilaga R04 användas för att bestämma tillåten svängningshastighet v max : v max = v 10 F d Angivna vibrationsnivåer baseras i tillämpliga delar på Svensk Standard SS Vibration och stöt - Riktvärden för sprängningsinducerade vibrationer i byggnader. Allmänt skall man räkna med att vibrationsnivån för vissa datorer och övrig vibrationskänslig utrustning sätts till a = 2,5 m/s 2. 6 / 12

30 DR FORSELIUS BACKE R 27 RISKANALYS AVSEENDE MARK- OCH BERGSCHAKTNINGSARBETEN Datum Luftstötvågor Vid sprängning uppstår luftstötvågor. Dessa stötvågstryck kan innebära skaderisk på lätta konstruktioner och störningar på stora avstånd. Riktvärdet för stötvågstryck kan enligt Svensk Standard SS Vibration och stöt Sprängningsinducerade luftstötvågor Riktvärden för byggnader tillåtas uppgå till 500 Pa. För att så långt som möjligt minska störningar från luftstötvågor bör salvhålen förladdas väl med sand eller flis. 5.6 Nygjuten betong Betonggjutningar i samband med vibrationsalstrande arbeten skall undvikas men är i vissa fall nödvändigt. Sprängning får ej utföras intill nygjuten betong inom härdningstiden 7 dygn och därefter kan tillåtna vibrationsnivåer beräknas enligt bilaga R05 och R06. Diagrammen är upprättade för sprängningsinducerade vibrationer men skall i projektet användas även för pålnings-, spontnings-, schaktnings- och packningsvibrationer. Framtagna nivåer skall betraktas som riktvärden och kan komma att justeras under arbetenas gång. För varje objekt där nygjuten betong ingår skall nytt v 10 - värde framtagas. 5.7 Buller Bullerstörningar i samband med mark- och bergschaktningsarbeten uppstår i form av luftburet och strukturbundet buller. Bullret fortplantas genom luft från bullerkällor såsom borrning, sprängning, lastning, transporter. Naturvårdsverkets allmänna råd om buller från byggarbetsplatser NFS 2004:15 skall gälla. I de fall verksamheten pågår endast del av period bör den ekvivalenta ljudnivån beräknas för den tid under vilken verksamheten pågår t.ex. under en sekvens/cykel för byggaktiviteter med intermittent buller (pålning, spontning, borrning etc.). För verksamhet med begränsad varaktighet, högst två månader, t.ex. spontning och pålning, bör 5 dba högre värden kunna tillåtas. 7 / 12

31 DR FORSELIUS BACKE R 27 RISKANALYS AVSEENDE MARK- OCH BERGSCHAKTNINGSARBETEN Datum Vid enstaka kortvariga händelser, högst 5 minuter per timma, bör upp till 10 dba högre nivåer kunna accepteras. Detta bör dock inte gälla kvälls- och nattetid. Utöver vad som ovan anges gäller generellt att buller skall begränsas så långt som det är praktiskt möjligt. Det innebär att lägre ljudnivåer kan komma att krävas om så bedöms rimligt Riktvärden för buller Värden för ekvivalent ljudnivå (L Aeq ) är angivna som frifältsvärden under dag, kväll respektive natt. För permanentbostäder, fritidshus och vårdlokaler anges även ett värde för maximal ljudnivå (tidsvägning; Fast) (L AFmax ) nattetid under tiden Område Helgfri måndag-fredag Lördag, söndag och helgdag Dag Kväll Dag Kväll L Aeq L Aeq L Aeq L Aeq BOSTÄDER FÖR PERMANENT BOENDE OCH FRITIDSHUS Utomhus 60 dba 50 dba 50 dba 45 dba (vid fasad) Inomhus 45 dba 35 dba 35 dba 30 dba (Bostadsrum) Samtliga dagar Natt L Aeq 45 dba 30 dba L AFmax 70 dba 45 dba VÅRDLOKALER Utomhus (vid fasad) Inomhus UNDERVIS- NINGSLOKALER Utomhus (vid fasad) Inomhus 60 dba 45 dba 60 dba 40 dba 50 dba 35 dba dba 35 dba dba 30 dba dba 30 dba dba - - ARBETSLOKALER FÖR TYST VERKSAMHET 1) Utomhus (vid fasad) Inomhus 70 dba 45 dba ) Med arbetslokaler menas lokaler för ej bullrande verksamhet med krav på stadigvarande koncentration eller behov att kunna föra samtal obesvärat, exempelvis kontor. 8 / 12

32 DR FORSELIUS BACKE R 27 RISKANALYS AVSEENDE MARK- OCH BERGSCHAKTNINGSARBETEN Datum Dammbekämpning Arbetena skall bedrivas på sådant sätt att närboende inte utsätts för dammspridning. Detta gäller även för transporter av schaktmassor och sprängsten. 5.9 Befintliga ledningar Inom utredningsområdet finns bl.a. VA-ledningar nerschaktade i anslutning till Dr Forselius backe och Gibraltargatan. Där mark- och bergschaktningsarbeten kommer att ske inom c:a 5 meter från befintliga kablar och ledningar åligger det entreprenören att vidta sådana åtgärder att dessa ej skadas genom mark- och bergrörelser. Ledningarnas läge framgår av förfrågningsunderlaget. Innan markarbeten igångsättes skall berörda ledningsägare informeras. Detta gäller ledningar såväl under som ovan jord Bergrum Under Gibraltargatan (se bilaga R03) finns ett bergrum (utjämningsmagasin regnvatten) ca 1800 m 3 stort. Bergtäckningen mellan tak bergrum och Gibraltargatan är mellan 9,5 m och 14 m. Bergrummen tillhör Gryaab/Göteborgs Vatten. För Gryaab/Göteborgs Vattens anläggningar gäller ett generellt säkerhetsavstånd på 50 m. Inom detta område får inga arbeten göras. Under vissa förutsättningar kan dock undantag göras. Se kommentarer från Gryaab/ Göteborgs vatten i bilaga R Kastrisk Täckningen skall utföras med dubbel tyngdtäckning bestående av stora gummimattor. Mattorna skall vara fria från skador. Skadat täckningsmaterial skall kasseras och bortfraktas. Tyngdtäckningen kompletteras med en splitterskyddande täckning av god kvalité, ex.vis geofilt 600g/m 2. Täckningen skall överlappa salvkonturen väl, minst 1,5 meter. För att ytterligare minska risken för kast i utslagsriktningen återlastas sprängsten till sådan höjd att bottenladdningarna väl täcks. Den för sprängningsarbetena ansvarige arbetsledaren skall tillse att erforderliga skyddsåtgärder vidtagits. 9 / 12

33 DR FORSELIUS BACKE R 27 RISKANALYS AVSEENDE MARK- OCH BERGSCHAKTNINGSARBETEN Datum TILLSTÅND MM 6.1 Allmänt Det åligger entreprenören att införskaffa alla erforderliga tillstånd för genomförande av arbetena. Kopia av tillstånden skall överlämnas till beställaren. Entreprenören är skyldig att följa i tillstånden lämnade föreskrifter. 6.2 Sprängplaner Sprängplaner skall upprättas för de sprängningar som kan bli aktuella med hänsyn till ställda krav. I sprängplanen skall ingå en utförlig beskrivning om hur arbetena skall bedrivas Sprängplanerna skall innehålla borr- och laddplaner samt principtändplaner, uppgifter om täckning, utrymningsområde, posters placering etc. Sprängplan för aktuella sprängningar skall lämnas till beställaren minst 5 arbetsdagar innan sprängning får ske. Vid ändring av sprängplanen skall detta anmälas omgående och ny plan lämnas. Beställarens kännedom om sprängplanens innehåll fritager ej entreprenören från det kontraktsenliga ansvaret. 10 / 12

34 DR FORSELIUS BACKE R 27 RISKANALYS AVSEENDE MARK- OCH BERGSCHAKTNINGSARBETEN Datum UPPFÖLJNING 7.1 Syneförrättning Syneförrättning skall utföras före- och efter mark- och bergschaktningsarbeten. Förrättningen skall ske enligt rekommendationer lämnade i Svensk Standard SS Vibration och stöt - Syneförrättning - Arbetsmetoder för besiktning av byggnader och anläggningar i samband med vibrationsalstrande verksamhet. Syneförrättningen bör omfatta samtliga byggnader och anläggningar inom utredningsområdet. I byggnader som har eldstäder (egen panna, öppna spisar eller kakelugnar), som är kontrollerade och godkända för eldning, skall täthetsprovning av rökkanaler utföras. Täthetsprovningen skall uppfylla de krav som rekommenderas i Svensk Standard SS Beställaren ombesörjer att syneförrättning och täthetsprovning blir utförd samt svarar för syneförrättarens/skorstensfejarmästarens kostnader. 7.2 Vibrationskontroll Kontinuerlig vibrationskontroll skall utföras på de byggnader och objekt som är dimensionerande vid sprängning eller andra vibrationsalstrande verksamheter. För vibrationskontroll på byggnader och därmed jämförbara konstruktioner skall toppvärdet av vibrationer i vertikal riktning, mätt i grundläggningsnivå, registreras. Det är endast de inkommande vibrationernas vertikala komponent (mätt i mm/s) som kan relateras till tillåten vibrationsnivå, gränsvärdet. Systemet för mätning och registrering skall uppfylla krav i Svensk Standard, SS vid sprängning och Svensk Standard SS vid övriga markarbeten. Uppmätt och registrerad vibrationsnivå i mm/s skall gälla som absolutvärde vid jämförelse med tillåten vibrationsnivå. Beställaren ombesörjer och bekostar all erforderlig vibrationskontroll. 11 / 12

35 DR FORSELIUS BACKE R 27 RISKANALYS AVSEENDE MARK- OCH BERGSCHAKTNINGSARBETEN Datum Det åligger entreprenören att förvissa sig om att vibrationsmätarna är monterade innan schaktningsarbetena igångsätts. Det åligger entreprenören att hålla sig och beställaren underrättade om uppmätta vibrationsnivåer samt anpassa alla vibrationsalstrande arbeten på sådant sätt att givna gränsvärden ej överskrids. 7.3 Sprängjournal Sprängjournal skall föras för varje sprängsalva. Journalen skall innehålla uppgifter om håldjup, hålsättning, laddning/hål och täckning. Tändplan och samverkande laddning skall redovisas. Gällande vibrationsnorm förutsätter att avståndet mellan salva och byggnad (mätpunkt) är känd för bestämning av avståndsfaktorn F d. Salvans läge skall därför alltid anges i sprängjournalen. Efter sprängning skall vibrationsnivån för respektive mätpunkt och avstånd till mätpunkten anges i sprängjournalen. Sprängjournalen skall finnas tillgänglig för beställaren innan sprängning och vara signerad av ansvarig sprängarbas. 7.4 Sprängteknisk kontroll Utöver den egenkontroll som entreprenören skall utföra, enligt den kvalitetsplan som upprättats och godkänts, kan beställaren komma att utföra kontroll av sprängningsarbetena, uppmätta vibrationsnivåer etc. Entreprenören skall vara behjälplig vid sådana kontroller. Göteborg NITRO CONSULT AB Göteborgsregionen Mathias Jern 12 / 12

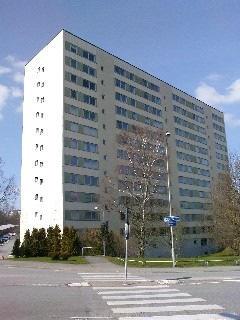

36 Nitro Consult AB DR FORSELIUS BACKE RISKANALYS AVSEENDE MARK- OCH BERGSCHAKTNINGSARBETEN R Bilaga R01 BEDÖMNINGSUNDERLAG OCH TILLÅTNA VIBRATIONSNIVÅER FÖR BYGGNADER, ANLÄGGNINGAR OCH VIBRATIONSKÄNSLIGA UTRUSTNINGAR 1. KV 65 BRUNSKÄRAN Dr Forselius gata vån flerfamiljshus Berg Plintar/stödmurar på berg Berg v 10 = 56 mm/s v max = 12 mm/s v max = 9 mm/s 2. KV 64 ÄNGSSKÄRAN Dr Forselius backe vånings flerfamiljshus Berg Plintar/stödmurar på berg Berg v 10 = 56 mm/s v max = 12 mm/s v max = 9 mm/s 1(18)

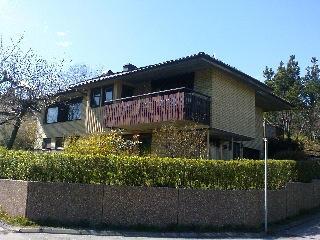

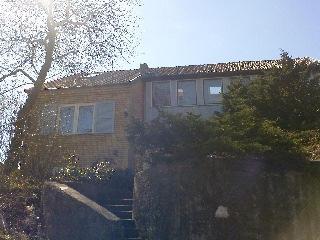

37 Nitro Consult AB DR FORSELIUS BACKE RISKANALYS AVSEENDE MARK- OCH BERGSCHAKTNINGSARBETEN R BRÄDFRUKTEN 1 Snöhöjdsbacken 6 2 plans suterränghus Bilaga R01 Berg Betonghålsten Berg v 10 = 56 mm/s v max = 12 mm/s v max = 9 mm/s 4. BRÄDFRUKTEN 2 Snöhöjdsbacken 4 Suterränghus Berg Betongplatta på berg Berg v 10 = 70 mm/s v max = 15 mm/s v max = 12 mm/s 5. BRÄDFRUKTEN 2 Snöhöjdsgatan 4 Suterränghus Berg Betongplatta på berg Berg v 10 = 70 mm/s v max = 15 mm/s v max = 12 mm/s 2(18)

38 Nitro Consult AB DR FORSELIUS BACKE RISKANALYS AVSEENDE MARK- OCH BERGSCHAKTNINGSARBETEN R BRÄDFRUKTEN 4 Snöhöjdsgatan 6 1 ½ plans hus Bilaga R01 Berg Källare Berg v 10 = 56 mm/s v max = 12 mm/s v max = 9 mm/s 7. KALVEN 1 Snöhöjdsgatan 2 1 ½ plans villa Berg Torpargrund Berg v 10 = 70 mm/s v max = 15 mm/s v max = 12 mm/s 8. KV.DADELN 6 Bruns Backe 57. Suterränghus Lera/Berg Betongplatta på mark Lera v 10 = 18 mm/s Berg v 10 = 70 mm/s v max = 5 mm/s v max = 3 mm/s 3(18)

39 Nitro Consult AB DR FORSELIUS BACKE RISKANALYS AVSEENDE MARK- OCH BERGSCHAKTNINGSARBETEN R KV.HÄSTEN 1 Snöhöjdsgatan 1 1 plans villa Bilaga R01 Berg Betongplatta på berg Berg v 10 = 70 mm/s v max = 9 mm/s v max = 7 mm/s Anmärkning: På fastigheten finns en pool av betong grundlagd på berg 10. KV.HÄSTEN 2 Dr Forselius Backe 36 A Suterränghus Berg Betongplatta på berg Berg v 10 = 70 mm/s v max = 9 mm/s v max = 7 mm/s Anmärkning: På fastigheten finns en pool av betong grundlagd på berg, fastigheten har bergvärme, renoveras under 2008 med stora glasfasader, stödmurar på tomtens baksida. 11. KV.HÄSTEN 5 Bruns Backe 4 1 ½ plans villa med källare Berg Betongplatta på berg Berg v 10 = 70 mm/s v max = 9 mm/s v max = 7 mm/s 4(18)

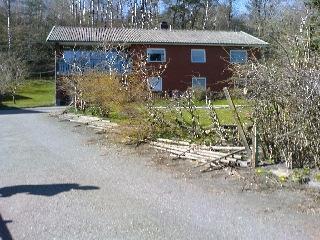

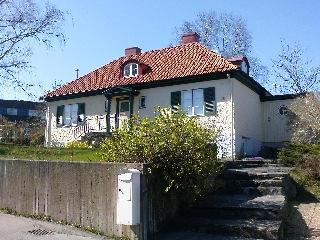

40 Nitro Consult AB DR FORSELIUS BACKE RISKANALYS AVSEENDE MARK- OCH BERGSCHAKTNINGSARBETEN R Bilaga R KV.HÄSTEN 3 Bruns Backe 2 B Suterränghus Berg Betongplatta på berg Berg v 10 = 70 mm/s v max = 9 mm/s v max = 7 mm/s 14. KV.HÄSTEN 4 Bruns Backe 2 A 1 plans villa med källare Berg Betongplatta på berg Berg v 10 = 45 mm/s v max = 5 mm/s v max = 2 mm/s 5(18)

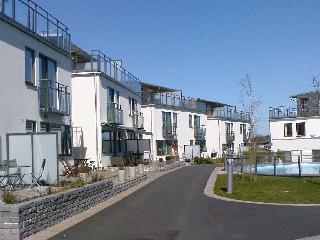

41 Nitro Consult AB DR FORSELIUS BACKE RISKANALYS AVSEENDE MARK- OCH BERGSCHAKTNINGSARBETEN R Bilaga R SEBRAN 6 Dalgångsgatan ½ plans, 2 familjshus Lös jord (silt, lera) Betongplatta på stödpålar 15,16 Betongplatta på mark 17,18 : SEBRAN 6 Dalgångsgatan ½ plans, 2 familjshus Sprängsten/ fastmark, berg Betongplatta på mark Betongplatta på berg 23 Anmärkning: Sebran har en gemensam pool av betong Sebran 6 Max tillåten vibrations nivå Nr Adress Sprängning (v 10 ) Schaktning (V max ) Packning (V max ) 15 Dalgångsg. 74 & Dalgångsg. 70 & Dalgångsg. 66 & Dalgångsg. 62 & Dalgångsg. 40 & Dalgångsg. 44 & Dalgångsg. 48 & Dalgångsg. 52 & Dalgångsg. 56 & (18)

42 Nitro Consult AB DR FORSELIUS BACKE RISKANALYS AVSEENDE MARK- OCH BERGSCHAKTNINGSARBETEN R Bilaga R KV SEBRAN 2 Dalgångsgatan 33 1 plans villa lera/berg Grundmurar på mark Lera v 10 = 18 mm/s Berg v 10 = 70 mm/s v max = 5 mm/s v max = 3 mm/s 26. KV.SEBRAN 1 Dalgångsgatan 35 1 ½ plans villa med källare Lera/Berg Grundmurar på mark Lera v 10 = 18 mm/s Berg v 10 = 70 mm/s v max = 5 mm/s v max = 3 mm/s 26. KV.SEBRAN 1 Dalgångsgatan 35 1 plans villa Lera/Berg Grundmurar på mark Anmärkning: Lera v 10 = 18 mm/s Berg v 10 = 70 mm/s v max = 5 mm/s v max = 3 mm/s På fastigheten finns en pool av betong grundlagd på berg 7(18)

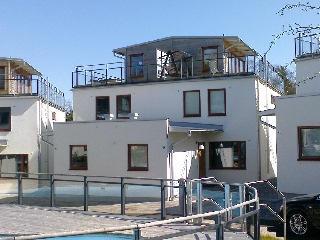

43 Nitro Consult AB DR FORSELIUS BACKE RISKANALYS AVSEENDE MARK- OCH BERGSCHAKTNINGSARBETEN R Bilaga R KROKSLÄTT 114:20 Grågåsgatan 27 1 plans villa med källare Lera/Berg Betongplatta på mark Anmärkning: Lera v 10 = 11 mm/s Berg v 10 = 45 mm/s v max = 3 mm/s v max = 2 mm/s På fastigheten finns en pool av betong grundlagd på berg samt en djupborrad brunn för bergvärme och hushållsvatten 28. KROKSLÄTT 114:19 Grågåsgatan 25 Suterränghus Berg Betongplatta på berg Berg v 10 = 70 mm/s v max = 9 mm/s v max = 7 mm/s 8(18)

44 Nitro Consult AB DR FORSELIUS BACKE RISKANALYS AVSEENDE MARK- OCH BERGSCHAKTNINGSARBETEN R Bilaga R KROKSLÄTT 114:22 Grågåsgatan 21 B Suterränghus Lera/Berg Betongplatta på mark Anmärkning: Lera v 10 = 11 mm/s Berg v 10 = 45 mm/s v max = 3 mm/s v max = 2 mm/s På fastigheten finns en pool av betong grundlagd på berg 30. KROKSLÄTT 114:18 Grågåsgatan 23 Suterränghus Lera/Berg Betongplatta på mark Anmärkning: Lera v 10 = 11 mm/s Berg v 10 = 45 mm/s v max = 3 mm/s v max = 2 mm/s På fastigheten finns en pool av betong grundlagd på berg samt två djupborrade brunnar för bergvärme 9(18)

45 Nitro Consult AB DR FORSELIUS BACKE RISKANALYS AVSEENDE MARK- OCH BERGSCHAKTNINGSARBETEN R Bilaga R KROKSLÄTT 114:21 Grågåsgatan 21 A Suterränghus Lera/Berg Betongplatta på mark Anmärkning: Lera v 10 = 11 mm/s Berg v 10 = 45 mm/s v max = 3 mm/s v max = 2 mm/s På fastigheten finns en pool av betong grundlagd på berg samt en djupborrad brunn för bergvärme. 32. KROKSLÄTT 114:16 Grågåsgatan 19 Suterränghus Lera/Berg Betongplatta på mark Lera v 10 = 11 mm/s Berg v 10 = 45 mm/s v max = 3 mm/s v max = 2 mm/s 10(18)

46 Nitro Consult AB DR FORSELIUS BACKE RISKANALYS AVSEENDE MARK- OCH BERGSCHAKTNINGSARBETEN R Bilaga R KROKSLÄTT 114:14 Grågåsgatan 15 suterräng Lera Betongplatta på mark Anmärkning: Lera v 10 = 12 mm/s v max = 3 mm/s v max = 2 mm/s På fastigheten finns en pool av betong. 34. KROKSLÄTT 114:15 Grågåsgatan 17 Suterräng Lera Betongplatta på mark Anmärkning: Lera v 10 = 14 mm/s v max = 4 mm/s v max = 2 mm/s På fastigheten finns en pool av betong. 35. KROKSLÄTT 114:13 Björkuddsgatan 1 2 plans villa med källare Lera Naturstensgrund Lera v 10 = 18 mm/s v max = 5 mm/s v max = 3 mm/s 11(18)

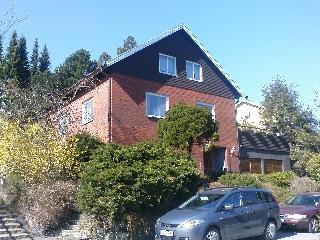

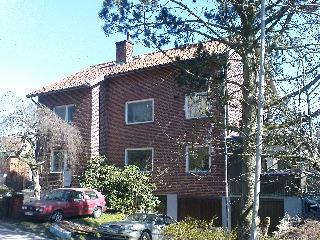

47 Nitro Consult AB DR FORSELIUS BACKE RISKANALYS AVSEENDE MARK- OCH BERGSCHAKTNINGSARBETEN R Bilaga R KROKSLÄTT 113:2 Björkuddsgatan 3 2 ½ plans, 2 familjshus Lera Betongplatta på mark Anmärkning: Lera v 10 = 14 mm/s v max = 4 mm/s v max = 2 mm/s På fastigheten finns en pool av betong. 37. KROKSLÄTT 113:1 Björkuddsgatan 5 2 ½ plans, 2 familjshus Lera Betongplatta på mark Lera v 10 = 14 mm/s v max = 4 mm/s v max = 2 mm/s 38. KROKSLÄTT 115:29 Björkuddsgatan 4 2 ½ plans sutteränghus Berg Betongplatta på berg Berg v 10 = 70 mm/s v max = 15 mm/s v max = 12 mm/s 12(18)

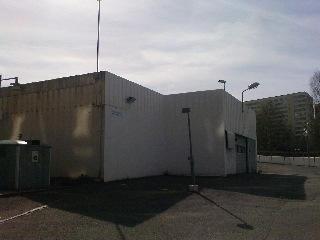

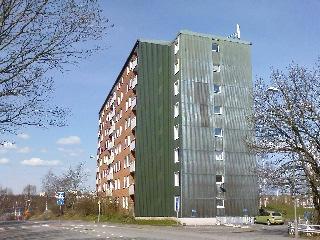

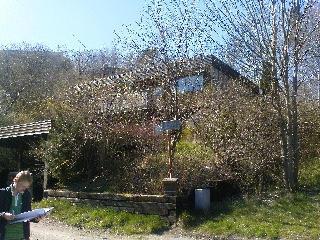

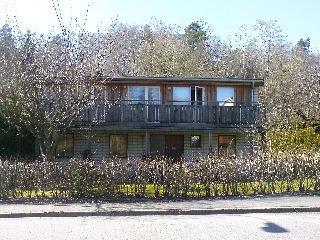

48 Nitro Consult AB DR FORSELIUS BACKE RISKANALYS AVSEENDE MARK- OCH BERGSCHAKTNINGSARBETEN R Bilaga R KROKSLÄTT 32:1 (ÅSNEN) Björkuddsgatan 2 Sutteränghus Berg Betongplatta på berg Berg v 10 = 70 mm/s v max = 15 mm/s v max = 12 mm/s 40. KROKSLÄTT 115:28 Björkuddsgatan 6 2 plans villa Berg Källare Berg v 10 = 70 mm/s v max = 15 mm/s v max = 12 mm/s 41. KROKSLÄTT 115:23 Gibraltargatan vånings flerfamiljshus Berg Betongplatta på berg Berg v 10 = 70 mm/s v max = 15 mm/s v max = 12 mm/s 13(18)

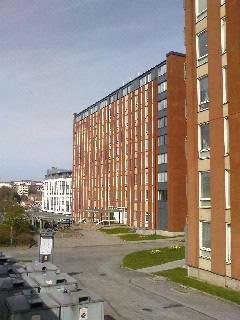

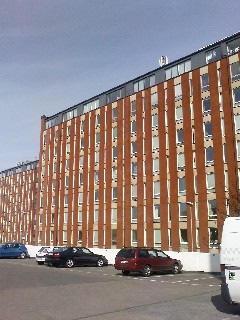

49 Nitro Consult AB DR FORSELIUS BACKE RISKANALYS AVSEENDE MARK- OCH BERGSCHAKTNINGSARBETEN R KROKSLÄTT 115:23 Gibraltargatan Bilaga R01 8 vånings flerfamiljshus Berg Betongplatta på berg Berg v 10 = 70 mm/s v max = 15 mm/s v max = 12 mm/s 43. KROKSLÄTT 115:22 (UDDAJAUR) Gibraltargatan 94 9 plans studentbostäder Berg Betongplatta på berg Berg v 10 = 56 mm/s v max = 12 mm/s v max = 9 mm/s 44. KROKSLÄTT 115:22 (UDDAJAUR) Gibraltargatan 96 Parkeringshus Berg Betongplatta på berg Berg v 10 = 84 mm/s v max = 18 mm/s v max = 14 mm/s 14(18)

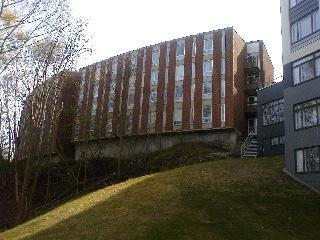

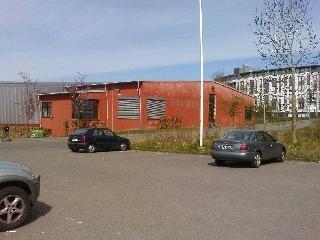

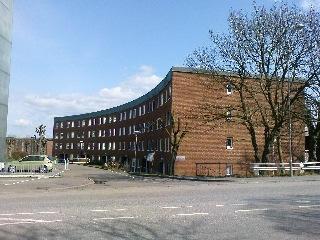

50 Nitro Consult AB DR FORSELIUS BACKE RISKANALYS AVSEENDE MARK- OCH BERGSCHAKTNINGSARBETEN R KROKSLÄTT 115:22 (UDDAJAUR) Gibraltargatan Bilaga R01 Soprum Berg Betongplatta på berg Berg v 10 = 84 mm/s v max = 18 mm/s v max = 14 mm/s 46. KROKSLÄTT 115:22 (UDDAJAUR) Gibraltargatan 82 9 plans studentbostäder Berg Betongplatta på berg Berg v 10 = 56 mm/s v max = 12 mm/s v max = 9 mm/s 48. KROKSLÄTT 115:22 (UDDAJAUR) Gibraltargatan 84 4 vång sutteräng studenthem Berg Betongmurar Berg v 10 = 53 mm/s v max = 11 mm/s v max = 9 mm/s 15(18)

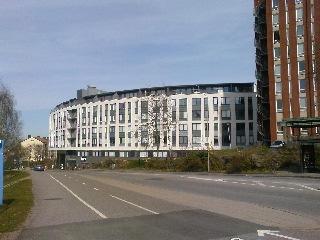

51 Nitro Consult AB DR FORSELIUS BACKE RISKANALYS AVSEENDE MARK- OCH BERGSCHAKTNINGSARBETEN R KROKSLÄTT 115:22 (UDDAJAUR) Gibraltargatan 78 Bilaga R01 9 plans sutteräng studentbostäder Berg Betongplatta på berg Berg v 10 = 56 mm/s v max = 12 mm/s v max = 9 mm/s 50. FYSIKEN Idrottshall Morän & lera Platta på mark Lera v 10 = 17 mm/s Morän v 10 = 34 mm/s v max = 5 mm/s v max = 3 mm/s 16(18)

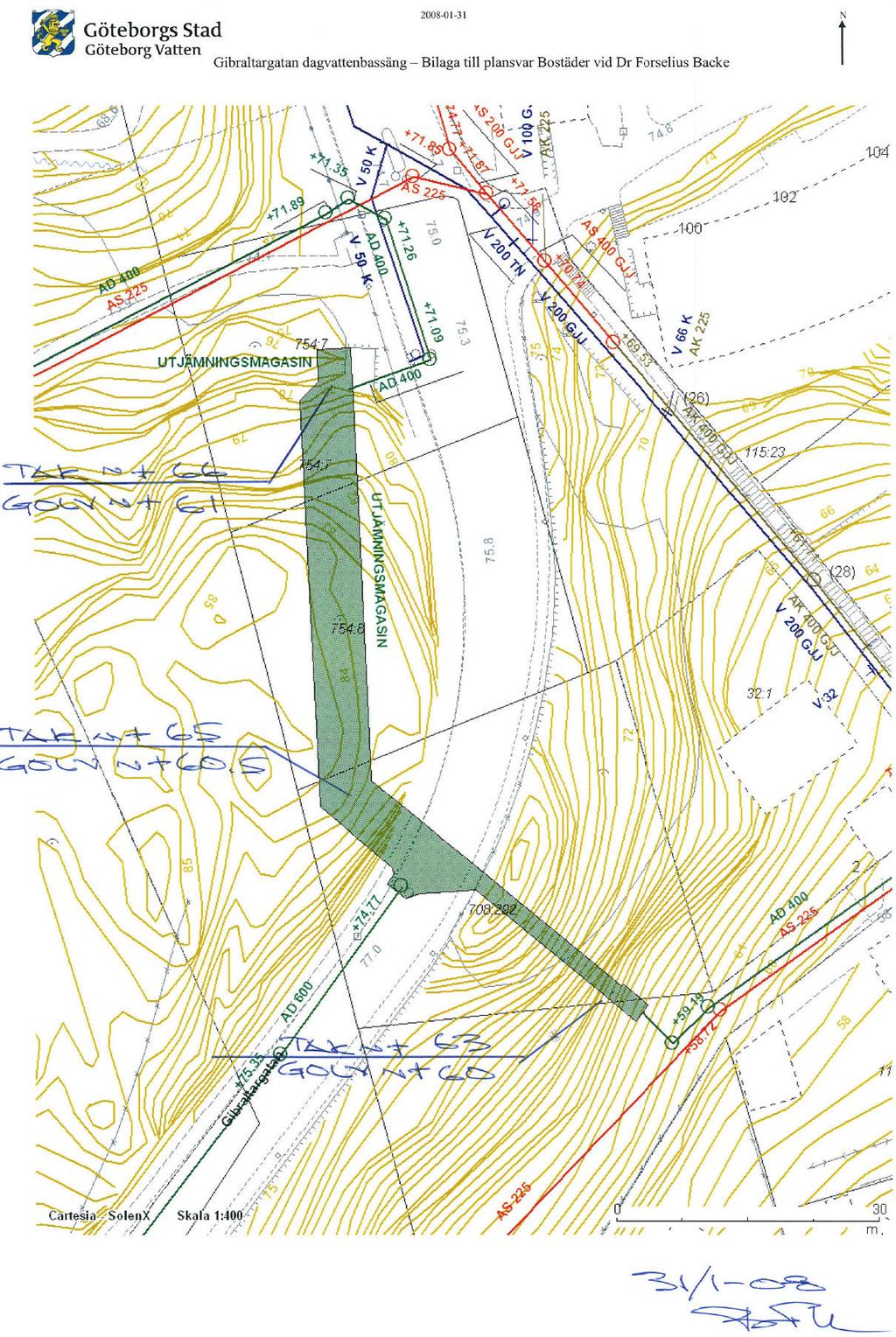

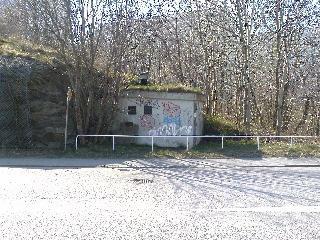

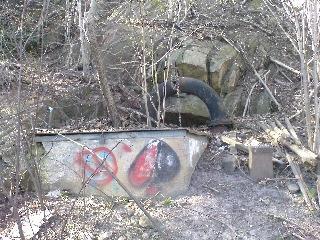

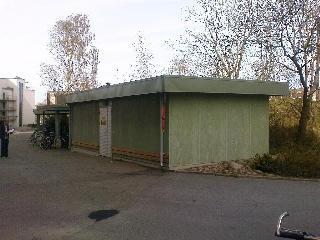

52 Nitro Consult AB DR FORSELIUS BACKE RISKANALYS AVSEENDE MARK- OCH BERGSCHAKTNINGSARBETEN R Bilaga R GIBRALTARGATAN Object: Bergrum utjämningsmagasin regnvatten (1800 m 3 ) Berg v max = 35 mm/s Påslaget öster om gibraltargatan. 17(18)

53 Nitro Consult AB DR FORSELIUS BACKE RISKANALYS AVSEENDE MARK- OCH BERGSCHAKTNINGSARBETEN R TRANSFORMATORSTATIONER: Bilaga R01 Lera v 10 = 18 mm/sek Berg v 10 = 70 mm/sek Packning/Knackning: v max = 5 mm/s v max = 3 mm/s För samtliga transformatorstationer avser maximalt tillåten vibrationsnivå för sprängning transformator samt styr- och reglerutrustning a = 20 m/s 2 och v = 35 mm/s. SWIMINGPOOLER (POOL): Lera v 10 = 9 mm/sek Berg v 10 = 35 mm/sek Packning/Knackning: v max = 3 mm/s v max = 2 mm/s 18(18)

54 Nitro Consult AB R 27 Sammanställning av vibrationsrestriktioner - gränsvärden för byggnader Dr Forselius Backe Riskanalys avseende mark- och bergschaktningsarbeten Datum Bilaga R02 Litt Fastighet Adress Mark vibr.-nivå vid vibr.-nivå vid vibr.-nivå vid sprängning påln./spontn./ packning schaktning v 10 mm/s mm/s 1 Kv 65 Brunskäran Dr Forselius gata berg Kv 64 Ängskäran Dr Forselius backe 9-13 berg Brödfrukten 1 Snöhöjdsbacken 6 berg Brödfrukten 2 Snöhöjdsbacken 4 berg Brödfrukten 3 Snöhöjdsgatan 4 berg Brödfrukten 4 Snöhöjdsgatan 6 berg Kalven 1 berg Kv. Dadeln 6 Bruns backe 5 Lera Berg 70 9 Kv. Hästen 1 Snöhöjdsgatan 1 Berg Kv. Hästen 2 Dr Forselius backe 36A Berg Kv. Hästen 5 Bruns backe 4 Berg Kv. Hästen 3 Bruns backe 2 B Berg Kv. Hästen 4 Bruns backe 2 A Berg Sebran 6 Dalgångsgatan 72 & 74 lös jord/slit lera Sebran 6 Dalgångsgatan 68 & 70 lös jord/slit lera Sebran 6 Dalgångsgatan 64 & 66 lös jord/slit lera Sebran 6 Dalgångsgatan 60 & 62 lös jord/slit lera Sebran 6 Dalgångsgatan 40 & 42 sprängsten/ fast mark Sebran 6 Dalgångsgatan 44 & 46 sprängsten/ fast mark (3)

55 Nitro Consult AB R 27 Sammanställning av vibrationsrestriktioner - gränsvärden för byggnader Dr Forselius Backe Riskanalys avseende mark- och bergschaktningsarbeten Datum Bilaga R02 Litt Fastighet Adress Mark vibr.-nivå vid vibr.-nivå vid vibr.-nivå vid sprängning påln./spontn./ packning schaktning v 10 mm/s mm/s 21 Sebran 6 Dalgångsgatan 48 & 50 sprängsten/ fast mark Sebran 6 Dalgångsgatan 50 & 54 sprängsten/ fast mark Sebran 6 Dalgångsgatan 56 & 58 berg Kv. Sebran 2 Dalgångsgatan 33 Lera Berg Kv. Sebran 1 Dalgångsgatan 35 Lera Berg Krokslätt 114:20 Grågåsgatan 27 Lera Berg Krokslätt 114:19 Grågåsgatan 25 Berg Krokslätt 114:22 Grågåsgatan 21 B Lera Berg Krokslätt 114:18 Grågåsgatan 23 Lera Berg Krokslätt 114:21 Grågåsgatan 21 A Lera Berg Krokslätt 114:16 Grågåsgatan 19 Lera Berg Krokslätt 114:14 Grågåsgatan 15 lera Krokslätt 114:15 Grågåsgatan 17 Lera (3)

56 Nitro Consult AB R 27 Sammanställning av vibrationsrestriktioner - gränsvärden för byggnader Dr Forselius Backe Riskanalys avseende mark- och bergschaktningsarbeten Datum Bilaga R02 Litt Fastighet Adress Mark vibr.-nivå vid vibr.-nivå vid vibr.-nivå vid sprängning påln./spontn./ packning schaktning v 10 mm/s mm/s 35 Krokslätt 114:13 Björkuddsgatan 1 Lera Storvindeln Björkuddsgatan 3 Lera Storvindeln Björkuddsgatan 5 Lera Uddajaur Björkuddsgatan 4 berg Åsnen Bjärkuddsgatan 1 berg Uddajaur Bjärkuddsgatan 6 berg Uddajaur Gibraltargaten Berg Uddajaur Gibraltargaten Berg Uddajaur Gibraltargaten 94 Berg :22 Gibraltargata 96 berg :22 berg Uddajaur Gibraltargata 82 Berg Uddajaur Gibraltargata 84 berg :30 Gibraltargata 78 berg kroksklätt morän :1 lera Gibraltargatan berg Vmax = (3)

57 Nitro Consult AB DR FORSELIUS BACKE RISKANALYS AVSEENDE MARK- OCH BERGSCHAKTNINGSARBETEN R Bilaga R Numrering i riskanalysen: Fastigheter och objekt inom Göteborgs kommun.

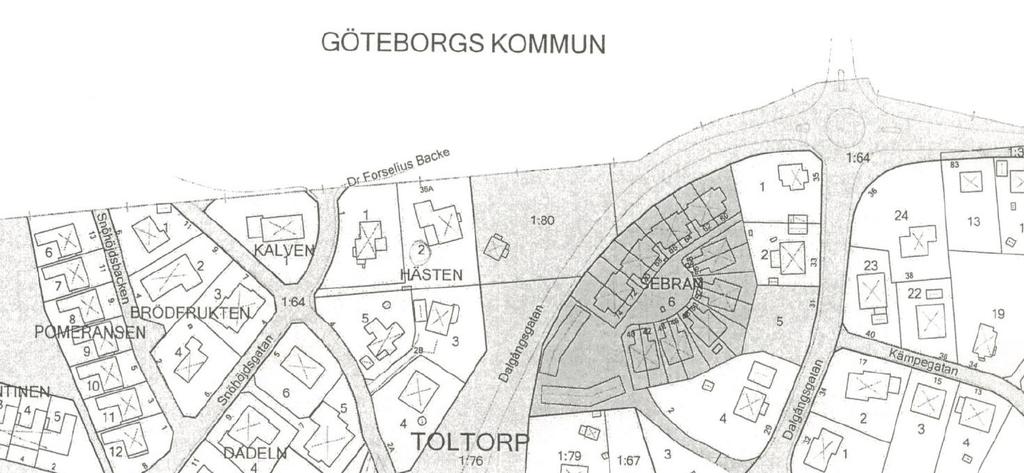

58 Nitro Consult AB DR FORSELIUS BACKE RISKANALYS AVSEENDE MARK- OCH BERGSCHAKTNINGSARBETEN R Bilaga R Numrering i riskanalysen: Fastigheter och objekt inom Mölndals kommun.

59 NITRO CONSULT AB DR FORSELIUS BACKE Bilaga R04 RISKANALYS AVSEENDE MARK- OCH BERGSCHAKTNINGSARBETEN R Avståndsfaktorn F d Avståndsfaktorn F d, som funktion av kortaste avståndet mellan sprängsalvan och varje berörd byggnad framgår av följande diagram: Avståndsfaktorn F d enligt SS F d = 1.91d Lera: F d = 1.56d Morän: F d = 1.91d Berg: F d = 2.57d Fd Avstånd (d) i meter Nitro Consult AB 1/1

60 NITRO CONSULT AB DR FORSELIUS BACKE Bilaga R05 RISKANALYS AVSEENDE MARK- OCH BERGSCHAKTNINGSARBETEN R /1

61 NITRO CONSULT AB DR FORSELIUS BACKE Bilaga R06 RISKANALYS AVSEENDE MARK- OCH BERGSCHAKTNINGSARBETEN R /1

62 NITRO CONSULT AB DR FORSELIUS BACKE Bilaga R07 RISKANALYS AVSEENDE MARK- OCH BERGSCHAKTNINGSARBETEN R

63 NITRO CONSULT AB DR FORSELIUS BACKE Bilaga R07 RISKANALYS AVSEENDE MARK- OCH BERGSCHAKTNINGSARBETEN R

64 NITRO CONSULT AB DR FORSELIUS BACKE Bilaga R07 RISKANALYS AVSEENDE MARK- OCH BERGSCHAKTNINGSARBETEN R
