1 Koön, Hareslätt gata och VA för planerade bostäder

2 Beställare: Kungälvs kommun Kungälv Beställarens representant: Micael Pehrson Konsult: Uppdragsledare Handläggare Norconsult AB Box Göteborg Karin Gamberg Jesper Petersson Uppdragsnr: Filnamn och sökväg: Kvalitetsgranskad av: Tryck: n:\103\10\ \g\beskr-pm\riskanalys_hareslatt.docx Ann-Sofie Wessberg, Metron Miljökonsult AB Norconsult AB

3 3 (19) 1 Uppdrag På uppdrag av Kungälvs kommun har Norconsult AB upprättat en riskanalys avseende markarbeten för anläggning av gator och VA vid planerad byggnation av bostäder på Hareslätt, Koön, Kungälv kommun. Området som berörs framgår av Figur 1-1. I området kommer omfattande bergschakt, med pallhöjder på upp till 6 m, att krävas för anläggning av gator, GC-vägar och VA, samt att ge tillräckliga mängder schaktmassor för bl.a. vägfyllnad. Figur 1-1. Översikt med det aktuella planområdet på Koön markerat. Underlag

4 4 (19) Upprättad riskanalys baseras på rekommendationer enligt Svensk Standard SS , med följande omfattning: - Inventering och redovisning av bebyggelse, anläggningar, installationer och verksamheter som kan förväntas bli berörda av bergschakt. - Gränsvärden för markvibrationer för bebyggelse, anläggningar, installationer. - Inventering och redovisning av vibrationskänslig utrustning, samt att för dessa fastställa tillåtna vibrationsnivåer, baserat på uppgifter från tillverkare, leverantörer och användare. - Förslag på omfattning av besiktning. - Förslag på platser för vibrationskontroll med hänsyn till rådande grundförhållanden och typ av vibrationsalstrande verksamhet. Ingående sprängningsarbeten ska bedrivas enligt de lagar, föreskrifter såsom Arbetsmiljöverkets publikationer Sprängarbete AFS 2007:1 samt Berg och gruvarbete AFS 2010:1. Allt sprängningsarbete ska utföras som försiktig sprängning, vilket innebär att sprängningarna planeras så att fastställda vibrations- och ev. luftstötvågsvärden underskrids. Inventeringen omfattar byggnader och anläggningar inom ett avstånd på ungefär 150 m från arbetsområdet där sprängningsarbetena förväntas förekomma. Syftet med inventeringen är att ge underlag för erforderliga restriktioner med hänsyn till bebyggelse såväl ur skaderisk som ur störningssynpunkt, främst med avseende på markvibrationer, kast och buller. Baserat på undergrund och omfattningen av bergschakten har området inom vilket syneförrättning, täthetskontroll av rökkanaler, vibrationsmätning, luftstötsmätning och information till boende begränsats till cirka 50 m för bebyggelse grundlagd på berg i enlighet med Svensk Standard SS och cirka 75 m för byggelse grundlagd på lera eller friktionsjord, längs de delar där pallhöjden understiger 4 m. I det fall pallhöjden uppgår till 4 m eller mer utökas riskområdet för skador till följd av luftstötvågen och vibrationer till 150 m. Bedömningen har gjorts efter okulär besiktning på plats. 2 Underlag Granskningshandling samt platsspecifik information - Förprojektering Bostäder på Harestad. Planritning , skala 1:800. Norconsult, Förprojektering Bostäder på Harestad. Tvärsektion , skala 1:200. Norconsult, Koön, Bostäder vid Hareslätt, gata och VA. Markteknisk undersökningsrapport, geoteknik (MUR/Geo). Norconsult Sveriges Geologiska Undersökning (SGU), Digital jordartskarta, skala 1: ( )

5 5 (19) - Sveriges Geologiska Undersökning (SGU), Berggrundskartan 7A Marstrand NO/7B Göteborg NV. SGU Ser. Af nr 146. Riktlinjedokument - Svensk Standard SS , Vibration och stöt Riktvärden för sprängningsinducerade vibrationer i byggnader - Svensk Standard SS , Vibration och stöt Spänningsinducerade luftstötvågor Riktvärden för byggnader - Svensk Standard SS , Vibration och stöt Riktvärden och mätmetod för vibrationer i byggnader orsakade av pålning, spontning, schaktning och packning - Svensk Standard SS , Vibration och stöt Syneförrättning Arbetsmetod för besiktning av byggnader och anläggningar i samband med vibrationsalstrande verksamhet - Svensk Standard SS-ISO 8569:2006, Vibration och stöt Mätning och värdering av effekter från vibration och stöt på känslig elektronisk utrustning i byggnader - Naturvårdsverket NFS 2004:15, Naturvårdsverkets allmänna råd om buller från byggplatser [till 2 kap. och 26 kap. 19 miljöbalken] - Sprängningsarbeten nära Fortum Distributions elanläggningar D 136, , Fortum - Svensk Energi EBR, Sprängarbete U 305A:99, Råd och anvisningar för sprängarbete 3 Förutsättningar 3.1 Topografi Vid Långedalsvägens södra del (väg 1) som ansluter till Södra Strandgatan (väg 168) ligger markytan som lägst på ca +1,5 till +2. Nivån ökar sedan upp mot området där byggnation planeras och vid väg 4 längst i norr ligger markytans nivåer på som högst ca +35 till Jordlager Området utgörs huvudsakligen av blottlagt berg. Mer omfattande förekomster av jordlager finns i anslutning till Södra Strandgatan (väg 168) vid Midsommarliden, samt ett mindre område vid bostadsområdet Myren. Jordlagren i anslutning till Södra Strandgatan (väg 168) och Långedalsvägens södra del (väg 1) utgörs i huvudsak av lermark överlagrad av cirka 1,5 m fyllnadsmassor. Vid myren finns förekomster av friktionsjord i form av postglacial sand. 3.3 Berggrund Berggrunden i det aktuella området utgörs genomgående av grå, fin- till fint medelkorniga paragnejser tillhörande Stora Le-Marstrandsformationen. Gnejsen har genomgått ett antal veckningsfaser och uppvisar distinkt bandning/ådring som generellt stryker i nordostlig-

6 6 (19) sydvästlig riktning och stupar flackt, lokalt medelbrant (45 50 ), mot sydost. Glimmerhalten bedöms uppgå till %. Lokalt förekommer grövre ådror av pegmatit/mobilisat. 3.4 Planerade bergschakt En översikt av de planerade vägarna i området presenteras i Figur 3-1. Baserat på Tvärsektioner Bostäder på Hareslätt ,väg 1 (0/000 0/940), väg 2 (0/000 0/340), väg 3 (0/000 0/040), väg 4 (0/ ), väg 5 (0/000 0/040), väg 6 (0/000 0/020) och väg 7 (0/000 0/040) förväntas bergschakt i den omfattning som anges i Tabell 3-1. Skärningarna är generellt utformade med lutningen 2:1. De mest omfattande sprängningsarbetena kommer att ske längs väg 1, väster om bostadsområdet Myren, med maximala pallhöjder på 5 7 m.

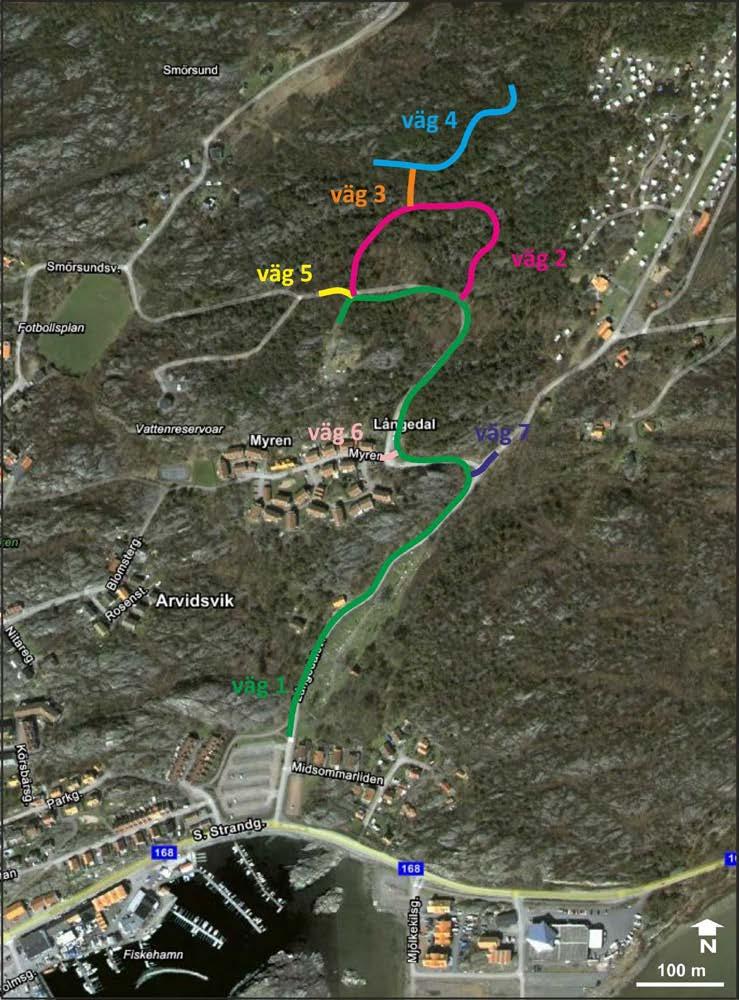

7 7 (19) Figur 3-1. Översikt av de planerade vägarna inom det aktuella området vid Hareslätt. Underlag Tabell 3-1. Uppskattad omfattning av bergschakt enligt Tvärsektioner Bostäder på Hareslätt Väg 1 Väg 2 Väg 3 Väg 4 Väg 5 Väg 6 Väg 7 Från Till Sida Max pallhöjd Kommentar 0/125 0/146 Väst 1,7 m 0/215 0/490 Väst 4,1 m Max pallhöjd vid 0/460 m 0/505 0/615 Ost 6,8 m Bägge sidor men huvudsakligen ost 0/590 0/711 Väst 3,5 m Max pallhöjd vid 0/700 m 0/730 0/750 Väst 0,2 m 0/790 0/810 Syd 1,0 m 0/845 0/930 Syd 2,0 m 0/000 0/010 Väst 0,3 m 0/070 0/110 Norr-syd 1,1 m 0/150 0/245 Norr-syd 3,5 m 0/245 0/325 Väst 2,7 m Bägge sidor men huvudsakligen väst 0/035 0/050 Väst 0,2 m 0/000 0/065 Norr 3,0 m 0/070 0/090 Syd 0,3 m 0/130 0/150 Väst 0,2 m 0/000 0/040 Syd 1,0 m Bägge sidor men huvudsakligen syd 0/010 0/020 Syd 1,0 0/035 0/040 Väst 0,4 3.5 Befintliga byggnader och anläggningar Totalt elva byggnader, en transformatorstation, en kyrkogård och en minnessten bedöms ligga inom riskområdet för sprängarbetena (Figur 3-2) i det fall berguttag begränsar sig till pallhöjder under 4 m. Byggnader som är grundlagda på berg och ligger på ett avstånd på mellan 50 och 75 m från sprängplatserna innefattas inte av syneförrättning, vibrationskontroll, etc. Det gäller byggnader på adresserna Midsommarliden 5 och Myren 81 samt I det fall berguttag sker med pallhöjder på 4 m eller mer tillkommer ytterligare elva byggnader på bostadsområdet Myren samt en längs Långdalsvägen för syn och kontroll främst med avseende på vibrationsstötvåg (Figur 3-2).

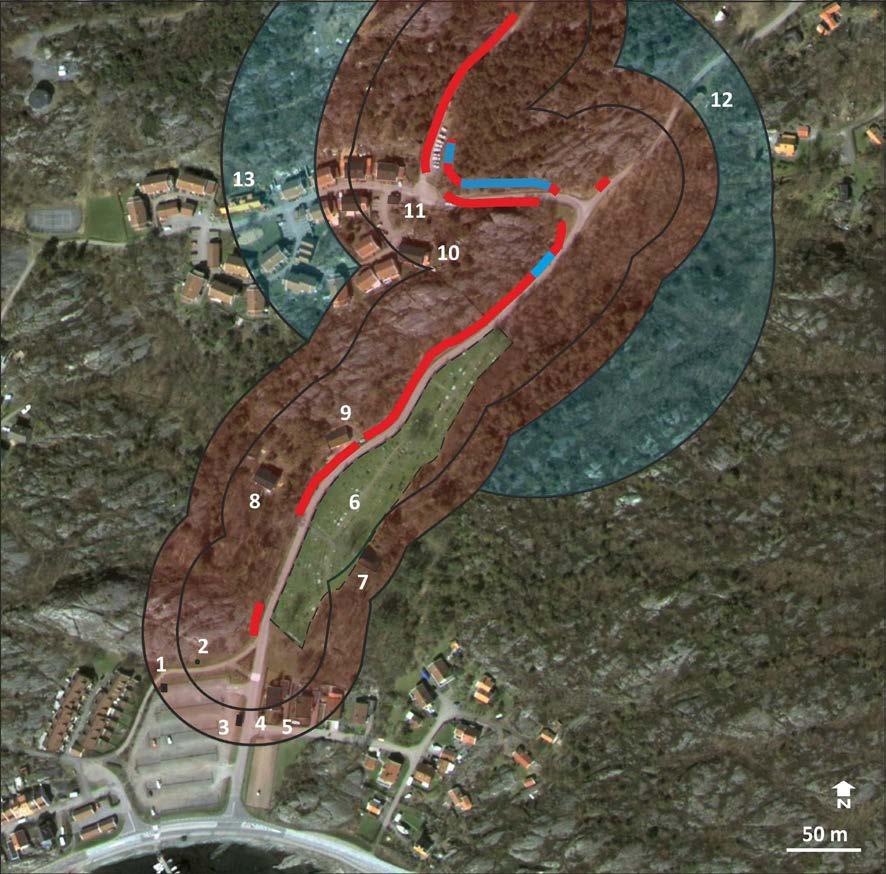

8 8 (19) Alla fastigheter har kommunalt vatten och avlopp. Figur 3-2. Karta som illustrerar planerade bergschakt (röda tjocka linjer) längs väg 1, 6 och 7 vid Hareslätt med närområde på 50 respektive 75 m (svarta tunna linjer och röd skuggning) samt byggnader och anläggningar (vita siffror) som inkluderas i riskbedömningen. Vid pallhöjder på 4 m (blå tjocka linjer) utökas riskområdet till 150 m (svarta tunna linjer och blå skuggning). Underlag

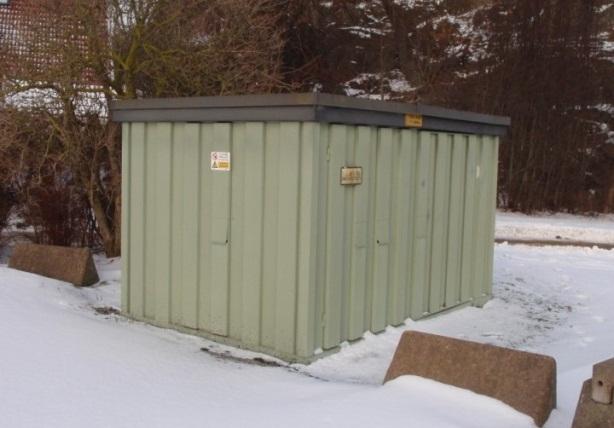

9 9 (19) 1. Transformatorstation Byggnad Markslag Grundläggning Anmärkning Nätstation Fyllnadsmassor Betongplatta Stål Plåt Z-kiosk, Norrmontage AB, Järpen 2. Minnessten Danis Byggnad Markslag Postglacial sand Grundläggning Anmärkning 3. WC-byggnad Byggnad WC/förråd Markslag Lera Grundläggning Betongplatta Anmärkning

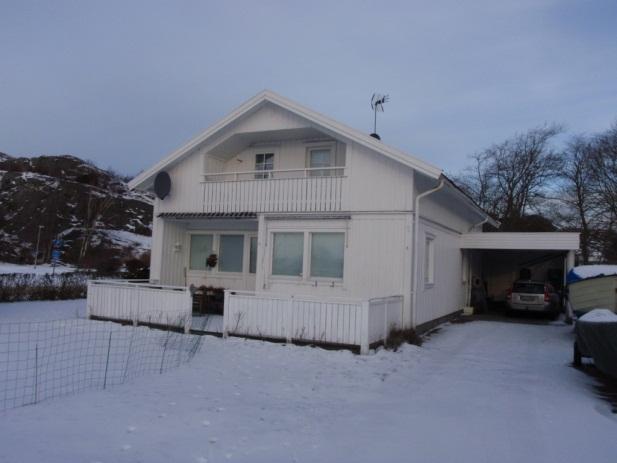

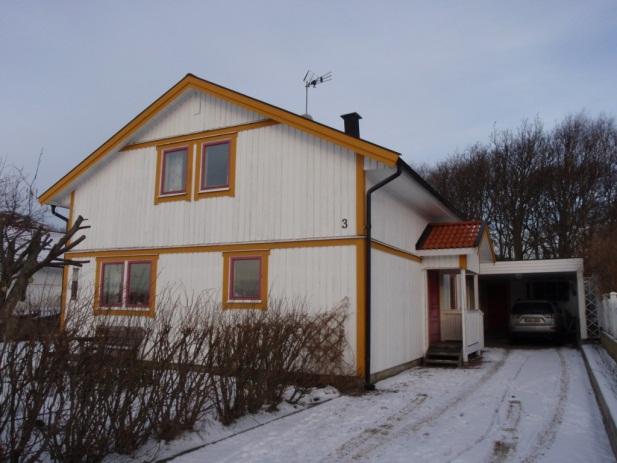

10 10 (19) 4. Midsommarliden 1 (Kungälv Marstrand 90:1) Byggnad Markslag Grundläggning Anmärkning 1½-plans villa utan källare Lera Betongplatta Sannolikt kompensationsgrundläggning 5. Midsommarliden 3 (Kungälv Marstrand 90:2) Byggnad 1½-plans utan med källare Markslag Lera Grundläggning Betongplatta Anmärkning 6. Koöns kyrkogård Byggnad Markslag Lera Grundläggning Anmärkning Kyrkogård med gravstenar, tre grindar i smidesjärn, grinstolpar och stengärdesgårdar

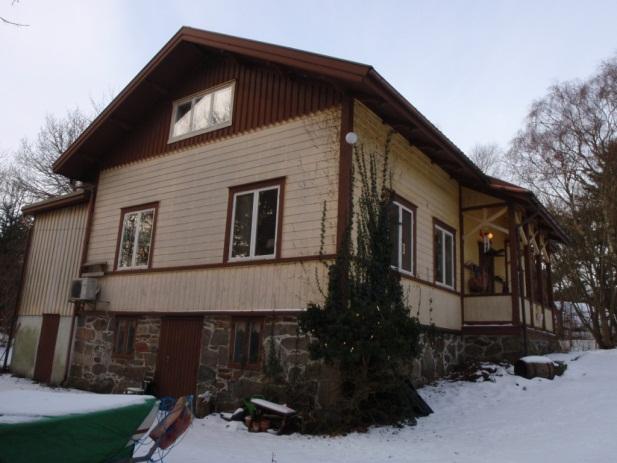

11 11 (19) 7. Kapell Byggnad Markslag Grundläggning Anmärkning Kapell Berg Betongplatta Klockstapeln är belägen utanför riskområdet 8. Långedalsvägen 8 Byggnad Markslag Grundläggning Anmärkning 1½-plans villa med källare Berg Sten, lättklinker Murstock. Utedass uppallat på bräder. 9. Förrådsbyggnad Byggnad 1-plans förrådsbyggnad Markslag Berg Grundläggning Betongplatta Anmärkning

12 12 (19) 10. Myren 1 5, 7, 89, 91, 93, 95 (Kungälv Marstrand 6:91 6:94, 6:97 6:99) Byggnad Markslag Grundläggning Anmärkning 2-plans parhus utan källare Berg Betongplatta Myren 1 och 5 har murstock. Myren 1 har friggebod på stenplintar och en låg stengärdesgård. Vid pallhöjder på 4 m eller mer längs väg 1, öster om Myren, inkluderas även Myren 6, 8, 9, 11, 13, 15, 58, 60, 64, 65, 69, 75, 79, 81, 85, 86, en transformatorbyggnad, ett soprum och en byggnad som inhyser skyddsrum (Kungälv Marstrand 6:87 6:90, 6:95, 6:96, 6:99). 11. Förrådsbyggnad Byggnad 1-plans förrådsbyggnad Markslag Berg Grundläggning Betongplatta Anmärkning

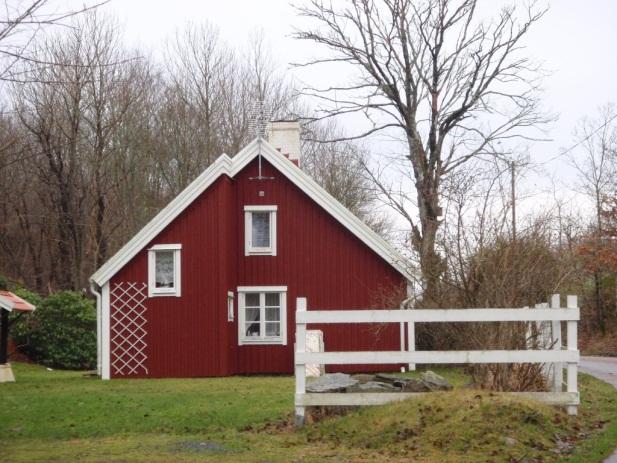

13 13 (19) 12. Långedalsvägen 11 (Kungälv Marstrand 6:111) Byggnad Markslag Grundläggning Anmärkning 1½-plans villa utan källare Berg Sten Murstock. Inkluderas endast vid pallhöjder på 4 m eller mer. 13. Myren 17 (Kungälv Marstrand 6:86) Byggnad Markslag Grundläggning Anmärkning 1½-plans villa utan källare Berg Sten Murstock. Inkluderas endast vid pallhöjder på 4 m eller mer. 4 Restriktioner 4.1 Markvibrationer packning och schaktning Baserat på omfattningen av schaktningsarbetena och jordegenskaperna längs den aktuella sträckan bedöms riskavståndet för de planerade packnings- och schaktningsarbetena till 0 m och 15 m för byggnader grundlagda på berg respektive friktionsjord/lera. Eftersom flertalet byggnader är grundlagda på berg berörs endast villan på Midsommarliden 1 (fastighet Kungälv Marstrand 90:1), samt WC-byggnaden i anslutningen mellan Midsommarliden och Långedalsvägen. Vid beräkning av tillåtna vibrationsnivåer för byggnader och anläggningar har Svensk Standard SS Vibration och stöt Riktvärden och mätmetod för vibrationer i byggnader orsakade av pålning, spontning, schaktning och packning tillämpats med hänsyn till byggnaderas grundförhållanden, konstruktion och status.

14 14 (19) Tabell 4-1. Sammanställning av vibrationsrestriktioner vid packning och schaktning. Gränsvärdena avser toppvärdet av den vertikala svängningshastigheten. Objekt Gränsvärde vibrationer [mm/s] Vibrat. kontroll Schaktning Packning 3. WC-byggnad 9,0 6,0 4. Midsommarliden 1 (Kungälv Marstrand 90:1) 9,0 6,0 X 4.2 Markvibrationer sprängning Vid beräkning av tillåtna vibrationsnivåer för byggnader och anläggningar har Svensk Standard SS Vibration och stöt Riktvärden för sprängningsinducerade vibrationer i byggnader tillämpats med hänsyn till byggnaderas grundförhållanden, konstruktion och status. De vibrationsnivåer som redovisas i Tabell 4-2 baserats på Figur 3 som användas för att bestämma tillåten svängningshastighet v max. v max = v 10 F d Figur 3. Avståndsfaktorn (F d ) som en funktion av avstånd (d) för lera, morän och berg enligt Svensk Standard SS , Vibration och stöt Riktvärden för sprängningsinducerade vibrationer i byggnader. Vid sprängning i närområdet (10 meter d) kan speciella problem uppstå. Om sprängning invid nygjuten betong så ska kompletterande riskbedömning upprättas. Vid schakt invid luftburna ledningar ska råd och anvisningar i Sprängarbete U 305A:99, Råd och anvisningar för sprängarbete, Svensk Energi tillämpas. Där bergschakt kommer att ske inom 10 m från befintliga kablar och ledningar åligger det entreprenören att vidta åtgärder för att dessa ej skadas genom mark- och bergrörelser. Elektriska tändkapslar ska inte användas i anslutning till högspänningsledningar (inom 5 m).

15 15 (19) Vibrationsnivåer som avser känsliga installationer omfattas inte av Svensk Standard SS Istället tillämpas de riktlinjer som anges i Sprängarbeten nära FortumDistributions elanläggningar D 136, , Fortum. För att inte elutrustning, så som transformatorer, ska komma till skada gäller att värdet på accelerationen inte överskrider 20 m/s 2 (2,0 g). Med hänsyn till bergschaktens närhet till kyrkogårdsförvaltningens förrådsbyggnad (nr 5) ska det borras slits mellan salvkontur och byggnaden för att dämpa vibrationer och minska risken för gaslyftning genom flackt stupande slag som är parallella med bergartens gnejsighet. Tabell 4-2. Sammanställning av vibrationsrestriktioner vid bergschaktning. Gränsvärdena avser toppvärdet av den vertikala svängningshastigheten. Objekt Avstånd Gränsvärde vibrationer Vibrat. Anmärkning bergschakt [m] [mm/s] kontroll 1. Transformatorstation V till = 20 mm/s vid 150 Hz V till = 35 mm/s vid 80 Hz V till = 60 mm/s vid 50 Hz X Transformator med max tillåten vibrationsnivå a = 20 m/s 2 (avståndsoberoen de). Accelerationen omräknat till V till vid olika frekvenser. 2. Minnessten Danis Besiktigas vid syneförrättning 3. WC-byggnad V 10 = 18 V till = Björlandavägen 4. Midsommarliden V 10 = 18 V till = X (Kungälv Marstrand 90:1) 5. Midsommarliden V 10 = 18 V till = (Kungälv Marstrand 90:2) 6. Koöns kyrkogård Gravstenar och grindstolpar besiktigas vid syneförrättning 7. Kapell V 10 = 70 V till = X 8. Långedalsvägen V 10 = 70 V till = X 9. Förrådsbyggnad 5 75 V 10 = 84 V till =102 35* X 10. Myren 1 5, 7, 89, 91, 93, 95 (Kungälv Marstrand 6: V 10 = 70 V till = X Vibrationsmätning på Myren 1 och 95 6:94, 6:97 6:99) 11. Myren förrådsbyggnad V 10 = 84 V till = * Vid sprängning i närområdet (10 meter d) kan speciella problem uppstå.

16 16 (19) 4.3 Luftstötvågor Enligt Svensk Standard SS , Vibration och stöt Sprängningsinducerade luftstötvågor Riktvärden för byggnader ska luftstötvågens maximaltryck begränsas till 500 Pa för att undvika skador på byggnader. Med maximala pallhöjder på 5 7 m längs väg 1 öster om bostadsområdet Myren bedöms det föreligga risk för uppkomsten av luftstötvågor som kan orsaka skador på upp till 150 m avstånd från bergschakt. I övrigt bedöms ingen risk föreligga. 4.4 Buller För de bullerstörningar som kan hänföras till sprängning, lastning och transporter ska de gränsvärden som anges nedan tillämpas för bostäder i enlighet med Naturvårdsverkets publikation NFS 2004:15 (Tabell 2). Tabell 4-3. Riktvärden för byggbuller (NFS 2004:15) Objekt Riktvärde (dba) Bostäder 60 (kl 07:00 19:00) 50 (kl 19:00 22:00, samt lör-, sön- och helgdag kl 07:00 19:00) 45 (kl 22:00 07:00), momentana ljud 55 dba Riktvärdena är angivna som ekvivalent ljudnivå i dba mätt i öppet fönster. Vid enstaka kortvariga händelser, högst 5 minuter per timma, kan ytterligare upp till 10 dba högre nivåer accepteras. Detta gäller dock inte kvällstid. Generellt ska dock buller begränsas så långt som det är praktiskt möjligt. 4.5 Dammbekämpning Åtgärder ska vidtas för att byggnader och anläggningar inte utsätts för dammspridning. Det gäller även för transporter av sprängsten. 5 Kontrollåtgärder 5.1 Syneförrättning Syneförrättning bör göras före och efter bergschaktning. Förrättningen ska utföras enligt de rekommendationer som anges Svensk Standard SS Vibration och stöt Syneförrättning Arbetsmetod för besiktning av byggnader och anläggningar i samband med vibrationsalstrande verksamhet. Syneförrättningen omfattar samtliga byggnader och anläggningar som behandlas i riskanalysen. För byggnader med murstock ska täthetsprovning av godkända rökkanaler utföras. Täthetsprovningen ska uppfylla de krav som rekommenderas i Svensk Standard SS Dokumentation av eventuella skador ska kompletteras med fotografering. Beställaren

17 17 (19) ombesörjer att syneförrättning och täthetsprovning genomförs, samt svarar för syneförrättarens kostnader. Murar, häckar, gravstenar, grindstolpar och häckar i omedelbar anslutning till arbetsplatsen ska dokumenteras i samband med syneförrättning. Vid syneförrättningen tillkommande uppgifter, vilka kan komma att påverka vibrationsrestriktionerna, ska omgående meddelas beställaren. 5.2 Vibrationskontroll Vibrationskontroll ska utföras för de objekt som valts ut i Tabell 4-2. För vibrationskontroll på byggnader och anläggningar ska toppvärdet av vibrationer i vertikal riktning, mätt i grundläggningsnivå registreras. Systemet för mätning och registrering ska uppfylla de krav som anges i Svensk Standard SS Kontroll av luftstötvåg ska utföras på Myren 1 och 95 (fastigheterna Marstrand Koön 6:94 och 6:99) vid pallhöjder på 4 m eller mer. Det åligger entreprenören att hålla sig underrättad om uppmätta vibrationsnivåer, samt anpassa bergschaktningen på sådant sätt att givna gränsvärden inte överskrids. Beställaren ombesörjer att vibrationskontrollen blir utförd, samt svarar för kostnaderna. 6 Skyddsåtgärder 6.1 Täckning Täckning ska alltid utföras med sådan omsorg att kast kan uteslutas. Täckningen ska överlappa med minst 1,5 m. Den för sprängarbetena ansvarige arbetsledaren ska tillse att erforderliga skyddsåtgärder vidtagits. 6.2 Information och bevakning Innan bergschaktning påbörjas ska entreprenören i samråd med beställaren informera närboende och i förekommande fall även entreprenörer som utför arbete i området. Informationen ska i första hand avse säkerhetsföreskrifter som gäller vid sprängning. Eldistributörer (Vattenfall AB) ska meddelas minst fyra dagar innan sprängningsarbetena påbörjas och senast dagen före sprängning ska tidpunkter för sprängsalvor meddelas. Riskområdet ska avspärras med hjälp av poster och information ska anslås vid infarten till arbetsområdet. Entreprenören har ensam det fulla ansvaret för säkerheten.

18 18 (19) 7 Tillstånd, sprängplan och sprängjournal 7.1 Tillstånd Det åligger sprängentreprenören att införskaffa alla erforderliga tillstånd för genomförande av bergschaktningsarbetena. Kopia av tillstånden ska överlämnas till beställaren. Entreprenören är skyldig att följa de föreskrifter som anges i tillstånden. 7.2 Sprängplan Sprängplanen ska innehålla detaljerade borr-, ladd- och tändplaner, uppgifter om täckning, utrymningsområde och posters placering. Aktuell sprängplan ska lämnas till beställaren för kännedom minst en vecka innan schaktningsarbetena påbörjas. Beställarens kännedom om sprängplanens innehåll fritar ej entreprenören från det kontraktsenliga ansvaret. 7.3 Sprängjournal Sprängjournal ska föras för varje sprängning. Gällande vibrationsnorm förutsätter att avståndet mellan salva och byggnad (mätpunkt) är känd för bestämning av avståndsfaktorn F d. Salvans läge och uppmätta vibrationsnivåer anges i sprängjournalen. Sprängjournalen ska finnas tillgänglig för beställaren innan sprängning och vara signerad av ansvarig sprängarbas. Norconsult AB (Väg och Bana/Geoteknik) Jesper Petersson jesper.petersson@norconsult.com
