1 Handläggare Filip Almgren Tel Mobil Epost Datum ProjektID Kund Akademiska Hus AB Medicinareberget, Göteborgs Stad Riskanalys avseende vibrationer i samband med bergschaktningsarbeten för planerad nybyggnation av Naturvetenskapliga fakulteten ÅFInfrastructure AB Handläggare: Granskad av: Filip Almgren Lars Torstensson ÅFInfrastructure AB, Grafiska vägen 2, Box 1551, Telefon , Org.nr , VAT nr SE

2 RISKANALYS VIBRATIONER MEDICINAREBERGET, GÖTEBORGS STAD Innehållsförteckning 1 Uppdragsbeskrivning Uppdragsgivare Uppdrag Underlag/referenser Allmänna föreskrifter Inventering Restriktioner Markvibrationer Pålning, spontning, schaktning och packning Luftstötvågor Buller Riktvärden buller (utdrag ur NFS 2004:15) Kontrollprogram Befintliga ledningar och anläggningar VAledningar Fjärrvärmetunnel Befintliga installationer och verksamheter Vibrationskänslig utrustning Vibrationskänslig verksamhet Dammbekämpning Nygjutna betongkonstruktioner Tillstånd m.m Tillstånd Sprängplan Uppföljning Syneförrättning Vibrationskontroll Vibrationsisolering Luftstötsvågsmätning Sprängjournal Sprängteknisk kontroll Skyddsåtgärder Täckning Byggtrafik Information och bevakning Datum: Riskanalys Medicinareberget Sida 2 (12)

3 RISKANALYS VIBRATIONER MEDICINAREBERGET, GÖTEBORGS STAD Bilagor Bilaga 1 Bedömningsunderlag och riktvärden för byggnader, anläggningar och vibrationskänslig utrustning sidor Bilaga 2 Sammanställning avseende vibrationsrestriktioner... 2 sidor Bilaga 3 Diagram för bestämning av F d vid sprängning... 1 sida Bilaga 4 Situationsplan... 1 sida Bilaga 5 Kontaktpersoner... 1 sida Datum: Riskanalys Medicinareberget Sida 3 (12)

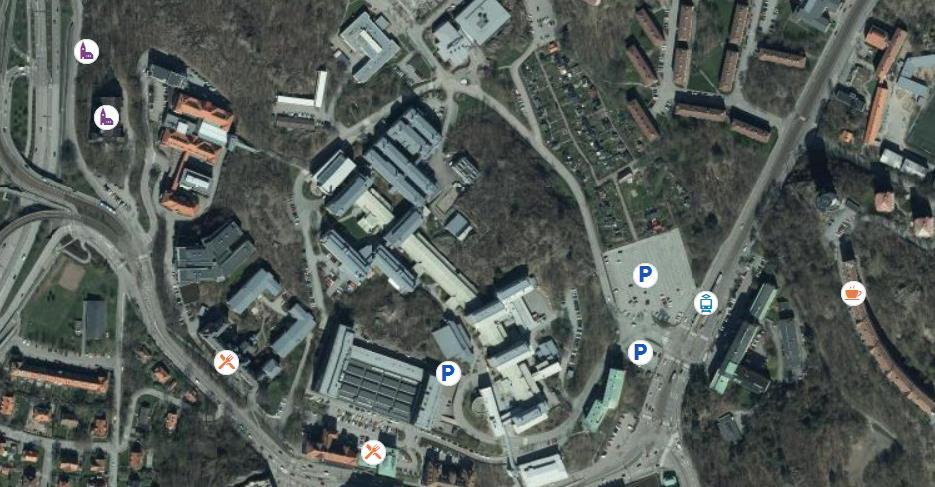

4 RISKANALYS VIBRATIONER MEDICINAREBERGET, GÖTEBORGS STAD 1 Uppdragsbeskrivning 1.1 Uppdragsgivare Akademiska Hus AB genom Hans Hofflander. 1.2 Uppdrag Uppdraget avser inventering och upprättande av riskanalys för befintlig bebyggelse, anläggningar, installationer och verksamheter vilka kan komma att påverkas av planerade bergschaktningsarbeten i samband med nybyggnation av universitetets Naturvetenskapliga fakultet på Medicinareberget, Göteborgs Stad. Planerad byggnation Figur 1. Medicinareberget med aktuellt område för byggnation markerat med röd ram Uppdraget baseras på de rekommendationer som lämnas i Svensk Standard SS , SS samt SS och innefattar följande punkter: Att inom det fastställda inventeringsområdet, 100 meter kring planerade bergschaktningsarbeten, inventera och redovisa befintlig bebyggelse och anläggningar som beräknas bli berörda av arbetena. Att ange tillåtna värden, riktvärden, för markvibrationer. Att lämna förslag till besiktningsomfattning, provtryckning av eldstäder etc. Att lämna förslag till lämpliga platser för vibrationskontroll med hänsyn till rådande grundförhållande samt typ av vibrationsalstrande verksamhet. Att lämna förslag på åtgärder för vibrationskänslig utrustning och verksamhet. Att ange erforderlig kontroll och dokumentation för bergschaktningsarbete. Riskanalysen är framtagen i samband med förstudie för nybyggnation på Medicinareberget och ska revideras i senare skede. I samband med revidering bör inventeringsområdet utökas till 200 meter kring planerad byggnation. 1.3 Underlag/referenser Svensk Standard SS , Vibration och stöt Riktvärden för sprängningsinducerade vibrationer i byggnader. Svensk Standard SS , Vibration och stöt Syneförrättning Arbetsmetod för besiktning av byggnader och anläggningar i samband med vibrationsalstrande verksamhet. Datum: Riskanalys Medicinareberget Sida 4 (12)

5 RISKANALYS VIBRATIONER MEDICINAREBERGET, GÖTEBORGS STAD Svensk Standard SS , Vibration och stöt Riktvärden och mätmetod för vibrationer i byggnader orsakade av pålning, spontning, schaktning och pålning. Svensk Standard SS , Vibration och stöt sinducerade luftstötvågor riktvärden för byggnader. Inventering av befintlig bebyggelse och anläggningar, utförd i februari Besök på stadsbyggnadsarkivet, Göteborgs Stad. Underlag från Hans Hofflander, Akademiska Hus AB Kontakt med verksamheter och fastighetsägare. Kontakt med Telia, Kretslopp och vatten samt Göteborg Energi angående bergtunnlar. NFS 2004:15, Naturvårdsverkets allmänna råd om buller från byggplatser. 2 Allmänna föreskrifter Markarbetena ska planeras och genomföras på sådant sätt att närliggande bebyggelse, installationer och verksamheter inte skadas eller menligt störs genom markvibrationer, luftstötvågor, kast, markrörelser etc. Arbetena ska bedrivas enligt gällande lagar, föreskrifter och anvisningar som exempelvis Arbetsmiljöverkets publikationer: Sprängarbete AFS 2007:1 och gruvarbete AFS 2010:1 Byggnads och Anläggningsarbete AFS 1999:3 Systematiskt arbetsmiljöarbete AFS 2001:1 Användning av arbetsutrustning AFS 2006:4 Kvarts och stendamm i arbetsmiljön AFS 2015:2 Entreprenören ska ha väl dokumenterad erfarenhet från de arbetsmetoder, vilka innefattas i entreprenaden. Om entreprenören inte följer av beställaren angivna föreskrifter och restriktioner påtar denne sig ansvaret för de skador och skadeståndskrav som kan bli följden av entreprenaden. 3 Inventering Inventeringen omfattar de byggnader, anläggningar och installationer som redovisas i bilaga 1 och bilaga 2. Inventeringsområdet har avgränsats till 100 meter från planerade bergschaktningsarbeten. Området utgörs främst av berg, sand och lera. Inventeringen omfattar grundförhållanden, grundläggningssätt, konstruktion samt ingående byggnadsmaterial. Syftet med inventeringen är att ge underlag för erforderliga restriktioner med hänsyn till bebyggelse såväl ur skaderisk som ur störningssynpunkt, främst avseende markvibrationer, markrörelser, kast och buller. I bilaga 1 anges byggnadstyp, undergrund och grundläggningssätt samt riktvärden för vibrationer för enskilda byggnader, anläggningar och utrustning. Där fullständiga uppgifter om fastigheternas grundförhållande, grundläggningssätt, byggnadsmaterial etc. saknas har en bedömning utförts efter en kompletterande okulärbesiktning på plats. För uppgifter om vibrationskänslig utrustning/verksamhet skickades brev ut till verksamheter/forskare där de fick återkoppla om de har vibrationskänslig utrustning Datum: Riskanalys Medicinareberget Sida 5 (12)

6 RISKANALYS VIBRATIONER MEDICINAREBERGET, GÖTEBORGS STAD eller bedriver verksamhet som kan störas av vibrationer. Övrig utrustning/verksamhet har inte inventerats i detta skede. Datautrustning av typ PC har inte beaktats i inventeringen. 4 Restriktioner 4.1 Markvibrationer Vid beräkning av tillåtna vibrationsnivåer för byggnader och anläggningar har Svensk Standard SS Vibration och stöt Riktvärden för sprängningsinducerade vibrationer i byggnader tillämpats. Vibrationsnivåer som redovisas i bilaga 1 och 2 har beräknats med hänsyn till byggnadernas grundförhållanden och konstruktion. Tillåtna vibrationsnivåer (v 10) gäller för avståndsfaktorn F d = 10 meter mellan sprängning och mätpunkt. Tillåten nivå för det verkliga avståndet erhålls genom att multiplicera den angivna vibrationsnivån v 10 med avståndsfaktorn F d, se diagram i bilaga 3. Tillåtna vibrationsnivåer (v max) som anges för utrustning och installationer är avståndsoberoende. Vid sprängning i närområdet (inom 10 meter) kan speciella problem uppstå. Dels kan ogynnsamma markförhållanden, t.ex. förekomst av horisontella slag, medföra stora förskjutningar, dels kan förekomst av höga frekvenser göra att större uppmärksamhet måste riktas på vibrationens amplitud och frekvensinnehåll och en mer detaljerad dokumentation av sprängsalvan redovisas. Det åligger entreprenören att planera och utföra vibrationsalstrande arbeten på sådant sätt att givna vibrationskriterier inte överskrids Pålning, spontning, schaktning och packning Vid beräkning av tillåtna vibrationsnivåer för byggnader och anläggningar har Svensk Standard SS Vibration och stöt Riktvärden och mätmetod för vibrationer i byggnader orsakade av pålning, spontning, schaktning och packning använts i tillämpliga delar. Vibrationsnivåer för pålning, spontning, schaktning och packning som redovisas i bilaga 1 och 2 är avståndsoberoende. 4.2 Luftstötvågor Luftstötvågens maximaltryck begränsas till p max = 500 Pa reflektionstryck på avstånd över 20 meter enligt Svensk Standard SS Vibration och stöt sinducerade luftstötvågor Riktvärden för byggnader. Besvärande luftstötvågor eller buller från sprängning kan dämpas genom väl utförd förladdning av borrhål. Förladdningen ska bestå av krossmaterial 24 mm eller likvärdigt material. Datum: Riskanalys Medicinareberget Sida 6 (12)

7 RISKANALYS VIBRATIONER MEDICINAREBERGET, GÖTEBORGS STAD 4.3 Buller De bullerstörningar som uppstår i samband med markarbetena kan i huvudsak hänföras till aktiviteter som borrning, sprängning, krossning samt lastning och transporter. Naturvårdsverkets allmänna råd om buller från byggplatser NFS 2004:15 ska tillämpas Riktvärden buller (utdrag ur NFS 2004:15) Värden för ekvivalent ljudnivå (L Aeq) är angivna som frifältsvärden under dag, kväll respektive natt. För permanentbostäder, fritidshus och vårdlokaler anges även ett värde för maximal ljudnivå (Fast tidsvägning) ( L AFmax) nattetid under tiden Tabell 1. Naturvårdsverkets allmänna råd om buller från byggplatser, NFS 2004:15 Område Helgfri måndagfredag Lördag, söndag och helgdag Samtliga dagar Dag 0719 Kväll 1922 Dag 0719 Kväll 1922 Natt 2207 LAeq LAeq LAeq LAeq LAeq LAFmax Bostäder för permanent boende och fritidshus Utomhus (vid fasad) 60 dba 50 dba 50 dba 45 dba 45 dba 70 dba Inomhus (bostadsrum) 45 dba 35 dba 35 dba 30 dba 30 dba 45 dba Vårdlokaler Utomhus (vid fasad) 60 dba 50 dba 50 dba 45 dba 45 dba Inomhus 45 dba 35 dba 35 dba 30 dba 30 dba 45 dba Undervisningslokaler Utomhus (vid fasad) 60 dba Inomhus 40 dba Arbetslokaler för tyst verksamhet [1] Utomhus (vid fasad) 70 dba Inomhus 45 dba [1] Med arbetslokaler menas lokaler för ej bullrande verksamhet med krav på stadigvarande koncentration eller behov att kunna föra samtal obesvärat, exempelvis kontor. I de fall verksamhet pågår endast del av period bör den ekvivalenta ljudnivån beräknas för den tid under vilken verksamheten pågår t.ex. under en sekvens/cykel för byggaktiviteter med intermittent buller (pålning, spontning, borrning etc.) För verksamhet med begränsad varaktighet, högst två månader, t ex. spontning och pålning, bör 5 dba högre värden tillåtas. Vid enstaka kortvariga händelser, högst 5 minuter per timme, bör upp till 10 dba högre nivåer kunna accepteras. Detta bör dock inte gälla kvälls och nattetid. I de fall verksamheten är av begränsad art och även innehåller kortvariga händelser bör höjningen av riktvärdet få uppgå till sammanlagt högst 10 dba. Om riktvärdena för buller utomhus inte kan innehållas med tekniskt möjliga och/eller ekonomiskt rimliga åtgärder bör målsättningen vara att åtminstone riktvärdena för buller inomhus kan innehållas. Bindande bestämmelser för byggverksamhet kan finnas i lokala föreskrifter i kommunen med längre gående krav på bullernivåer eller tid då arbete får bedrivas. Entreprenören ska inhämta information om rådande lokala bestämmelser Kontrollprogram Kontrollprogram med förslag på bullerdämpande åtgärder bör upprättas i senare skede då arbeten kommer att bedrivas i bullerkänsliga miljöer. Datum: Riskanalys Medicinareberget Sida 7 (12)

8 RISKANALYS VIBRATIONER MEDICINAREBERGET, GÖTEBORGS STAD 4.4 Befintliga ledningar och anläggningar Inom inventeringsområdet finns VA och FVledningar, opto, tele och elkablar. Entreprenören ska förvissa sig om ledningars och kablars läge. Där markarbeten kommer att ske inom c:a 5 meter från befintliga kablar och ledningar ska entreprenören vidta sådana åtgärder att dessa inte skadas genom markrörelser. Innan markarbeten påbörjas ska berörda ledningsägare kontaktas och informeras, se Entreprenören ska följa de direktiv som ledningsägaren lämnar VAledningar Kretslopp och vatten har VAledningar i anslutning till arbetsplatsen. För vibrationer orsakade av sprängning gäller de riktvärden som anges i Kretslopp och vattens anvisningar för arbeten under mark: v 10 = 50 mm/s för ledningar grundlagda i berg v 10 = 25 mm/s för ledningar grundlagda i friktionsmaterial v 10 = 13 mm/s för ledningar grundlagda i lera Fjärrvärmetunnel Göteborg Energi har en tunnel inom inventeringsområdet som går söder om planerad byggnation. Innan sprängning påbörjas ska besiktning av tunneln utföras av bergsakkunnig för att säkerställa att inga lösa stenar kan rasa ner och skada ledningarna. Därefter bedöms om ledningarna behöver skyddas samt om riktvärdet på tunneln ska revideras. Innan sprängning får ske ska kontakt med ägaren upprättas för att säkerställa att inget arbete pågår eller att personer vistas i anläggningen Vibrationsmätning i tunneln ska ske i tre riktningar. Följande riktvärden föreslås: v max = 50 mm/s för bergtunnel v max = 30 mm/s för ledningar 4.5 Befintliga installationer och verksamheter Vibrationskänslig utrustning Inom inventeringsområdet finns transformatorstationer, ställverk, gastankar och pumpar. Maximalt tillåten vibrationsnivå för utrustning sätts till: v max = 35 mm/s (svängningshastighet) a max = 20 m/s 2 (acceleration) I flera verksamheter finns masspektrometrar (EBM, Lundbergslaboratoriet, Med. Fysik, Farmakologi). Maximalt tillåten vibrationsnivå för masspektrometer: a max = 5,0 m/s 2 Maximalt tillåten vibrationsnivå för NMRspektrometer (Hasselbladslaboratoriet): a max = 2,5 m/s 2 för utrustning i viloläge a max = 200 µm/s 2 för utrustning I drift Datum: Riskanalys Medicinareberget Sida 8 (12)

9 RISKANALYS VIBRATIONER MEDICINAREBERGET, GÖTEBORGS STAD Maximalt tillåten vibrationsnivå för MRkamera, transmissionselektronmikroskop (EBM) samt mikroelektronmätning (Fysiologen) sätts till: a max = 2,5 m/s 2 Serverhallar finns i Med. Kemi låghus, Anatomi höghus samt Lyktan/Wallenbergssalen (utanför inventeringsområdet). Serverutrustning finns även hos EBM. Generellt gäller följande riktvärde för datorer/servrar: a max = 2,5 m/s 2 och (acceleration) A max = 127 µm (förflyttningsamplitud) Flera av verksamheterna har utrustning så som mikroskop, vågar, m.m. som inte ska användas vid sprängning, se kontakt under samt bilaga Vibrationskänslig verksamhet Flera verksamheter/forskare bedriver forskningsprojekt vilka kan påverkas av vibrationer. ska ske på fasta tider för att de ska störas så lite som möjligt. På Lundbergslaboratoriet bedrivs kristallografi. De behöver en veckas varsel då eventuell försöksverksamhet pågår. Kontakt: Richard Neutze, , richard.neutze@chem.gu.se Hasselbladslaboratoriet har en NMRspektrometer som ej ska användas vid sprängning. Kontakt i god tid för gällande sprängtider. Kontakt: Göran Karlsson, , goran.karlsson@nmr.gu.se EBM bedriver djurförsök och det är svårt att veta hur vibrationer påverkar dessa. Kontakt ska upprättas i tidigt skede gällande kommande sprängtider för planering av forskningsprojekt. Kontakt: Morgan Lidén, , morgan.liden@sahlgrenska.gu.se Mia Ericson, , mia.ericson@gu.se Elisabet Carlsohn, , elisabet.carlsohn@gu.se Michael Winder, , michael.winder@pharm.gu.se I LNChuset pågår försöksverksamhet. Kontakt: Michael Winder, , michael.winder@pharm.gu.se I Nya forskarhuset finns impedansvåg, MasterScreen (lungfunktionstest), flödescytometrar och partikelräknare. Tester sker dagligen och kontakt ska upprättas i god tid då utrustningen inte ska användas under sprängning. Kontakt: Helen Törnqvist, , helen.tornqvist@gu.se Carina Malmhäll, , carina.malmhall@gu.se I Med. Kemi pågår cellodlingar. Odlingarna pågår under ca 23 veckors tid med 1 veckas uppehåll och kan förstöras vid vibrationsalstrande arbete. Kontakt i god tid för planering. Kontakt: Elisabeth Hansson, , elisabeth.hansson@gu.se I Med. Fysik pågår mikroelektronmätning och kan påverkas av sprängningsarbete. Kontakt i god tid så att inte mätning sker under sprängning. Kontakt: Holger Nilsson, , holger.nilsson@gu.se Datum: Riskanalys Medicinareberget Sida 9 (12)

10 RISKANALYS VIBRATIONER MEDICINAREBERGET, GÖTEBORGS STAD Masspektrometrar finns i flera av byggnaderna. Dessa ska inte användas när sprängning pågår då det påverkar analyser. Kontakt: Sofia Birgersson, sofia.birgersson@gu.se 4.6 Dammbekämpning Arbeten kommer att ske i laboratoriemiljöer som är extra känsliga för damm. Arbetena ska bedrivas på ett sådant sätt att dammspridning till omgivningen minimeras. Transportvägar och andra ytor i anslutning till arbetsplatsen ska rengöras vid behov. Ytterligare dammbekämpande åtgärder utförs med för årstiden lämplig metod. borrning ska utföras med utrustning försedd med effektiv dammavskiljning. 4.7 Nygjutna betongkonstruktioner intill nyuppförd betongkonstruktion (yngre än 28 dygn) ska ske med beaktande av betongens hållfasthetstillväxt och en särskild utredning, för att bestämma riktvärdet, ska göras. 5 Tillstånd m.m. 5.1 Tillstånd Det åligger entreprenören att införskaffa alla de erforderliga tillstånden för genomförande av entreprenaden. Kopia av tillstånden ska överlämnas till beställaren. Entreprenören är skyldig att följa de föreskrifter som anges i tillstånden. 5.2 Sprängplan Sprängplan ska upprättas för bergschaktning. Planen kan innehålla uppgifter i enlighet med Sprängarbete AFS 2007:1 samt AMA Anläggning 13 kap. CBC. Eventuella ändringar i sprängplanen bör utföras av samma person vilken upprättat sprängplanen. Beställarens kännedom om sprängplanens innehåll fritager inte entreprenören från det kontraktsenliga ansvaret. Se även under punkt 6.5 Sprängjournal. 6 Uppföljning 6.1 Syneförrättning Syneförrättning före och efter markarbeten ska utföras. Syneförrättningen ska ske enligt rekommendationer lämnade i Svensk Standard SS Vibration och stöt Syneförrättning Arbetsmetoder för besiktning av byggnader och anläggningar i samband med vibrationsalstrande verksamhet. Syneförrättningen ska omfatta de byggnader och anläggningar som rekommenderas i bilaga 2. Samtliga eldstäder och tillhörande rök eller avgaskanaler ska besiktigas. Eldstäder utförda av murverk eller liknande material och vars rökgasvägar överstiger en totallängd av 1,5 meter ska alltid täthetsprovas. Täthetsprovningen ska uppfylla de i Svensk Standard SS angivna rekommendationer. Vid syneförrättningen tillkommande uppgifter, vilka kan komma att påverka vibrationsrestriktionerna ska beställaren underrättas och en revidering av riskanalysen ska utföras. Datum: Riskanalys Medicinareberget Sida 10 (12)

11 RISKANALYS VIBRATIONER MEDICINAREBERGET, GÖTEBORGS STAD Innan bergschaktningsarbeten påbörjas ska all förbesiktning och täthetsprovning av rökkanaler vara slutförd. Beställaren ombesörjer att syneförrättningen och täthetsprovningen blir utförd samt svarar för kostnaden. 6.2 Vibrationskontroll Kontinuerlig vibrationskontroll ska utföras på de byggnader, anläggningar och installationer som förväntas bli dimensionerande vid vibrationsalstrande aktiviteter, se bilaga 2. Vibrationsmätning i bergtunneln ska ske i tre riktningar (triaxiell mätning). För vibrationskontroll på byggnader och därmed jämförbara konstruktioner ska toppvärdet av vibrationer i vertikal riktning, mätt i grundläggningsnivå, registreras. Systemet för all mätning och registrering ska uppfylla de i Svensk Standard SS vid övriga markarbeten och Svensk Standard SS vid sprängningsarbeten angivna krav. Det åligger entreprenören att hålla sig underrättad om uppmätta vibrationsnivåer samt att anpassa alla vibrationsalstrande verksamheter på sådant sätt att rekommenderade riktvärden kan innehållas. Beställaren ombesörjer att vibrationskontrollen blir utförd samt svarar för kostnaden. 6.3 Vibrationsisolering Vibrationskänslig utrustning, servrar och eventuellt burar till försöksdjur, vilka kan förväntas bli dimensionerande för sprängningen, ska om möjligt vibrationsisoleras. Beställaren ombesörjer att vibrationsisolering blir utförd samt svarar för kostnaden. 6.4 Luftstötsvågsmätning Mätning av luftstötsvågor ska utföras på byggnader i anslutning till arbetsplatsen. Beställaren ombesörjer att luftstötsvågsmätning blir utförd samt svarar för kostnaden. 6.5 Sprängjournal Sprängjournal ska föras inför varje sprängning. Gällande vibrationsnorm förutsätter att avståndet mellan salva och byggnad (mätpunkt) är känd för bestämning av avståndsfaktorn Fd. Salvans läge ska därför alltid anges i sprängjournalen. Efter sprängning ska vibrationsnivån och avstånd till mätpunkten anges i sprängjournalen. 6.6 Sprängteknisk kontroll Utöver den egenkontroll som entreprenören ska utföra, enligt upprättad och godkänd kvalitetsplan, kan beställaren komma att utföra kontinuerlig kontroll av sprängningsarbetena, uppmätta vibrationsnivåer etc. Entreprenören ska vara behjälplig vid sådana kontroller. Datum: Riskanalys Medicinareberget Sida 11 (12)

12 RISKANALYS VIBRATIONER MEDICINAREBERGET, GÖTEBORGS STAD 7 Skyddsåtgärder 7.1 Täckning Täckning ska alltid utföras där risk för kastskador på bebyggelse, trafikleder etc. föreligger och utföras med sådan omsorg att kast kan uteslutas. Täckningen ska utföras med dubbel tyngdtäckning bestående av stora gummimattor vilka ska vara fria från skador. Tyngdtäckningen kompletteras med en splitterskyddande täckning av god kvalité. Täckningen ska överlappa salvkonturen väl, minst 2 meter. Ytterligare täckning kan vara erforderlig i samband med sprängning av planberg och vid s.k. uppskjut. Den för sprängningsarbetet ansvarige arbetsledaren ska se till att alla erforderliga skyddsåtgärder vidtagits. 7.2 Byggtrafik Lämplig placering av väg för byggtrafik bör beaktas för att minimera störningsrisken på omgivningen. 7.3 Information och bevakning Innan markschaktningsarbeten påbörjas ska entreprenören i samråd med beställaren informera brukare och boenden som kan komma att beröras. Informationens innehåll bör omfatta säkerhetsföreskrifter som gäller vid samtliga markschaktningsarbeten samt eventuell buller och vibrationspåverkan. Särskild kontakt gällande sprängtider ska upprättas med de som bedriver vibrationskänslig verksamhet eller har vibrationskänslig utrustning, se Bilaga 5. Vid varje sprängningstillfälle ska riskområdet avspärras med hjälp av poster. Sprängarbasen anvisar riskområdets omfattning. Signalering ska ske enligt vedertagna regler. Entreprenören har ensam det fulla ansvaret för säkerheten. Datum: Riskanalys Medicinareberget Sida 12 (12)

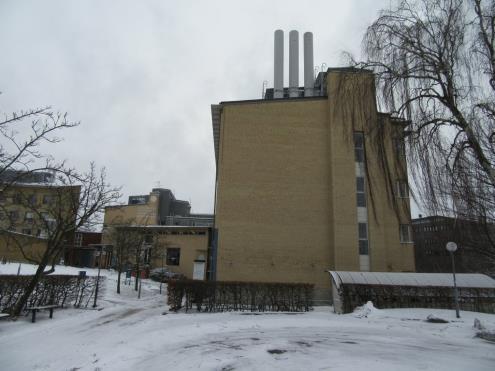

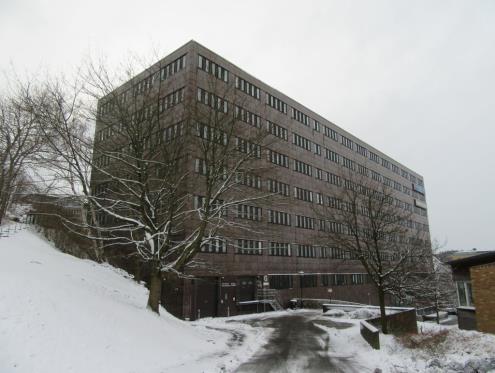

13 BILAGA 1 Bedömningsunderlag och riktvärden för byggnader, anläggningar och vibrationskänslig utrustning 1 ÄNGGÅRDEN 718:1, Odontologen Medicinaregatan 12 AG Tandvårdsklinik, högskola Grundplintar, betongplatta Plåt Pål, spont, schaktning v 10 = 70 mm/s v max = 9,0 mm/s v max = 6,0 mm/s Utrustning Serverutrustning a max = 2,5 m/s 2 och/eller A max = 127 µm Anm: Kontakt med fastighetsägaren/verksamheter avseende vibrationskänsliga utrustningar/verksamheter har ej upprättats i detta skede. 2 ÄNGGÅRDEN 718:138, Lundbergslaboratoriet Medicinaregatan 9 CE Laboratorium, högskola Grundsulor, betongplatta Tegel Pål, spont, schaktning v 10 = 70 mm/s v max = 9,0 mm/s v max = 6,0 mm/s Utrustning Masspektrometer a max = 5,0 m/s 2 Gastank v max = 35 mm/s och/eller a max = 20 m/s 2 Ställverk v max = 35 mm/s och/eller a max = 20 m/s 2 Anm: På Lundbergslaboratoriet bedrivs kristallografi. En veckas varsel då eventuell försöksverksamhet pågår. Kontaktperson: Richard Neutze, , richard.neutze@chem.gu.se Datum: Riskanalys Medicinareberget Sida 1 (11)

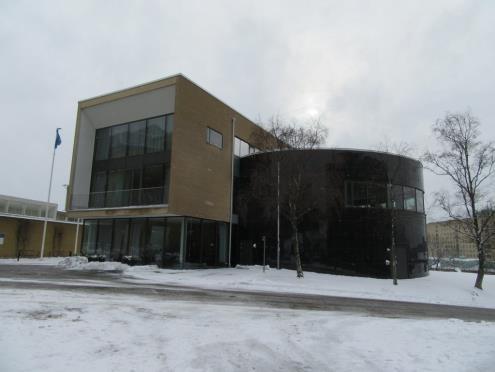

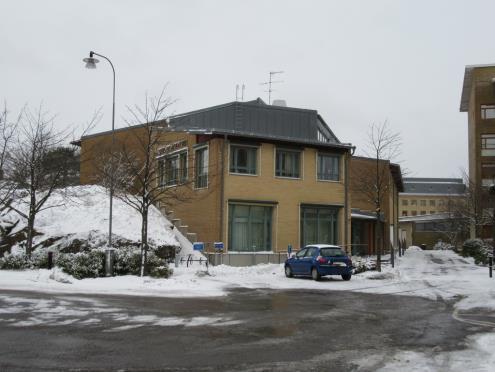

14 BILAGA 1 3 ÄNGGÅRDEN 718:138, Hasselbladslaboratoriet Medicinaregatan 5 C Laboratorium, högskola Grundsulor, betongplatta Tegel Pål, spont, schaktning v 10 = 70 mm/s v max = 9,0 mm/s v max = 6,0 mm/s Utrustning NMRspektrometer a max = 2,5 m/s 2 Utrustning i viloläge a max = 200 µm/s 2 Utrustning i drift Gastank v max = 35 mm/s och/eller a max = 20 m/s 2 Anm: Kontakt gällande sprängtider för planering av verksamheten. Kontaktperson: Göran Karlsson, , goran.karlsson@nmr.gu.se 4 ÄNGGÅRDEN 718:138, Academicum Medicinaregatan 3 Aulabyggnad, högskola Grundsulor, betongplatta Tegel, stenskivor Pål, spont, schaktning v 10 = 70 mm/s v max = 9,0 mm/s v max = 6,0 mm/s Datum: Riskanalys Medicinareberget Sida 2 (11)

15 BILAGA 1 5 ÄNGGÅRDEN 718:138, Anatomi Medicinaregatan 1 AB, 3 AB Laboratorium, högskola Grundmur, plintar Tegel Pål, spont, schaktning v 10 = 70 mm/s v max = 9,0 mm/s v max = 6,0 mm/s Utrustning Serverutrustning a max = 2,5 m/s 2 och/eller A max = 127 µm Anm: Serverhall finns i Anatomi höghus. 6 ÄNGGÅRDEN 718:138, Histologi Medicinaregatan 1 DE, 5 AB Laboratorium, högskola Grundmur, plintar Tegel Pål, spont, schaktning v 10 = 70 mm/s v max = 9,0 mm/s v max = 6,0 mm/s Datum: Riskanalys Medicinareberget Sida 3 (11)

16 BILAGA 1 7 ÄNGGÅRDEN 718:138, Nya forskarhuset Medicinaregatan 1F, K Laboratorium, högskola Grundplintar, betongplatta, lättbetong Tegel Pål, spont, schaktning v 10 = 53 mm/s v max = 6,8 mm/s v max = 4,5 mm/s Anm: Tester/mätningar sker dagligen vilka påverkas av vibrationer. Kontakt i god tid gällande sprängtider för planering av verksamheten. I byggnaden finns bl.a. impedensvåg, MasterScreener, flödescytometrar och partikelräknare. Kontaktpersoner: Helen Törnqvist, , helen.tornqvist@gu.se Carina Malmhäll, , carina.malmhall@gu.se 8 ÄNGGÅRDEN 718:138, Serviceenheten Medicinaregatan 1 G Kontors och förrådsbyggnad platta Tegel Pål, spont, schaktning v 10 = 70 mm/s v max = 9,0 mm/s v max = 6,0 mm/s Anm: Gasförråd finns i byggnaden. Datum: Riskanalys Medicinareberget Sida 4 (11)

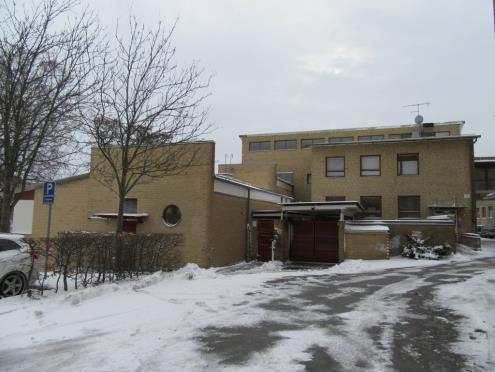

17 BILAGA 1 9 ÄNGGÅRDEN 718:138, Rättsmedicin Medicinaregatan 1 C, 1 H Laboratorium, högskola Grundmur, plintar Tegel Pål, spont, schaktning v 10 = 70 mm/s v max = 9,0 mm/s v max = 6,0 mm/s 10 ÄNGGÅRDEN 718:138, Farmakalogi Medicinaregatan 7 A Laboratorium, högskola Grundmur, plintar Tegel Pål, spont, schaktning v 10 = 70 mm/s v max = 9,0 mm/s v max = 6,0 mm/s Utrustning Masspektrometer a max = 5,0 m/s 2 Anm: Masspektrometrar (Sciex API3000 och 4000 triple qudrupoles) ska inte användas när sprängning pågår. Kontakt gällande sprängtider för planering av forskningsprojekt. Kontaktperson: Sofia Birgersson, sofia.birgersson@gu.se Datum: Riskanalys Medicinareberget Sida 5 (11)

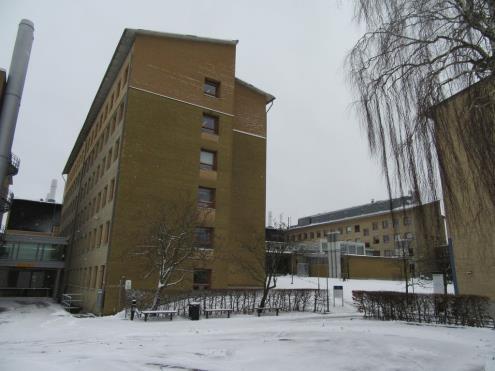

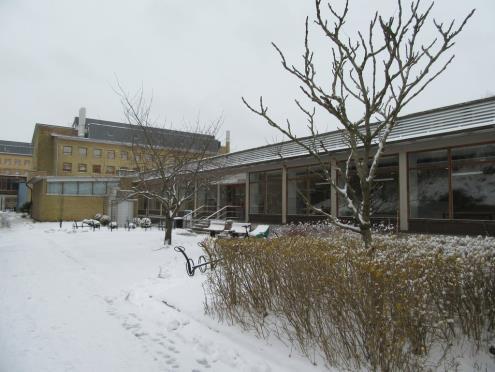

18 BILAGA 1 11 ÄNGGÅRDEN 718:138, Med. kemi Medicinaregatan 7 B, 9, A Laboratorium, högskola Grundmur, plintar Tegel Pål, spont, schaktning v 10 = 70 mm/s v max = 9,0 mm/s v max = 6,0 mm/s Utrustning Serverutrustning a max = 2,5 m/s 2 och/eller A max = 127 µm Anm: Serverhall finn i Med. Kemi låghus. I Med. Kemi pågår cellodlingar. Kontakt i god tid gällande sprängtider för planering av verksamheten. Kontaktperson: Elisabeth Hansson, , elisabeth.hansson@gu.se 12 ÄNGGÅRDEN 718:138, Fysiologi Medicinaregatan 9 B, 11, 13 Laboratorium, högskola Grundmur, plintar Tegel Pål, spont, schaktning v 10 = 70 mm/s v max = 9,0 mm/s v max = 6,0 mm/s Utrustning Ställverk v max = 35 mm/s och/eller a max = 20 m/s 2 Mikroelektronmätning a max = 2,5 m/s 2 Masspektrometer a max = 5,0 m/s 2 Anm: I Med. Fysik pågår mätningar som kan påverkas av sprängningsarbete. Kontakt ska upprättas i god tid så att inte mätning/analys sker under sprängning. Kontaktperson: Holger Nilsson, , holger.nilsson@gu.se Datum: Riskanalys Medicinareberget Sida 6 (11)

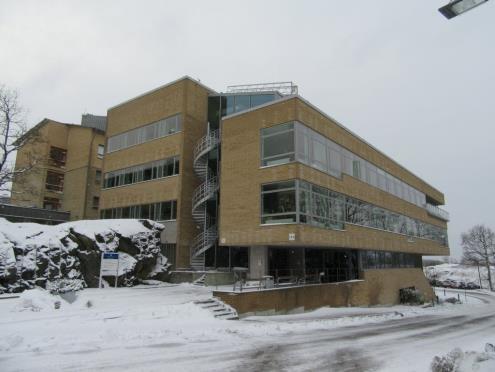

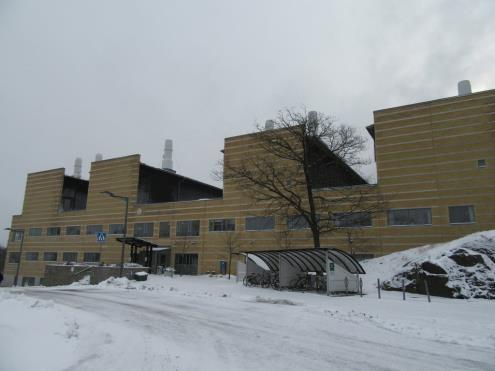

19 BILAGA 1 13 ÄNGGÅRDEN 718:138, LNC Medicinaregatan 13 AB Laboratorium, högskola platta, stål Tegel Pål, spont, schaktning v 10 = 70 mm/s v max = 9,0 mm/s v max = 6,0 mm/s Anm: Kontakt gällande sprängtider då försöksverksamhet pågår. Kontaktperson: Michael Winder (har även verksamhet på EBM), , michael.winder@pharm.gu.se 14 ÄNGGÅRDEN 718:138, EBM Medicinaregatan 15 AD Laboratorium, högskola Grundplintar, betongplatta Tegel, betongelement Pål, spont, schaktning v 10 = 70 mm/s v max = 9,0 mm/s v max = 6,0 mm/s Utrustning Serverutrustning a max = 2,5 m/s 2 och/eller A max = 127 µm MRkamera/TEM* a max = 2,5 m/s 2 och/eller A max = 127 µm Ställverk v max = 35 mm/s och/eller a max = 20 m/s 2 Masspektrometer a max = 5,0 m/s 2 Anm: EBM bedriver djurförsök och det är svårt att veta hur vibrationer påverkar dessa. Kontakt ska upprättas i tidigt skede gällande kommande sprängtider för planering av forskningsprojekt. Ett flertal mikroskop (bl.a. transmissionselektronmikroskop*) samt masspektrometrar finns i byggnaden. Kontakt: Morgan Lidén, , morgan.liden@sahlgrenska.gu.se Mia Ericson, , mia.ericson@gu.se Elisabet Carlsohn, , elisabet.carlsohn@gu.se Michael Winder, , michael.winder@pharm.gu.se Datum: Riskanalys Medicinareberget Sida 7 (11)

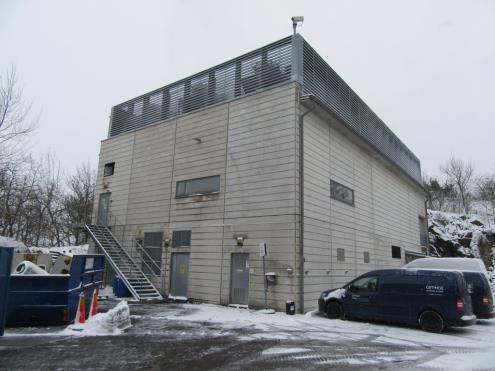

20 BILAGA 1 15 ÄNGGÅRDEN 718:138, Ställverk 09:31 Medicinaregatan 15 D Ställverk, kylcentral Grundmur, betongplatta element Pål, spont, schaktning v 10 = 84 mm/s v max = 11 mm/s v max = 7,2 mm/s Utrustning v max = 35 mm/s och/eller a max = 20 m/s 2 Anm: Ställverk, transformatorstation samt kylanläggning. 16 ÄNGGÅRDEN 718:138, Kylcentral 09:33 Medicinaregatan 15 Kylcentralsbyggnad platta, trä Pål, spont, schaktning v 10 = 84 mm/s v max = 11 mm/s v max = 7,2 mm/s Utrustning v max = 35 mm/s och/eller a max = 20 m/s 2 Anm: Göteborg Energis. Ska rivas/flyttas. Kulvert går mellan kylcentralen och Medicinaregatan 9 A. Datum: Riskanalys Medicinareberget Sida 8 (11)

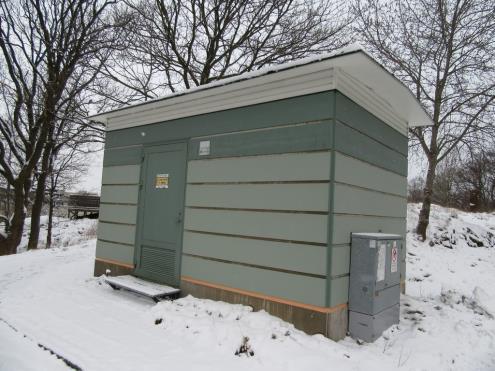

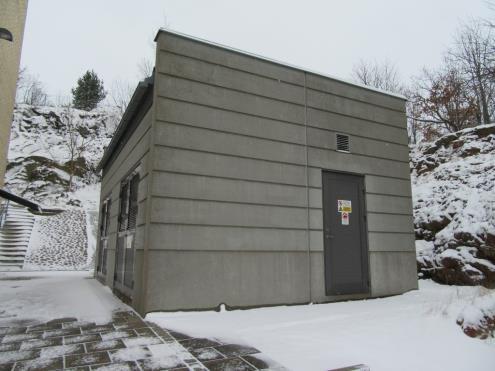

21 BILAGA 1 17 ÄNGGÅRDEN 718:138, Transformator T11, T12 Vid Medicinaregatan 1K Transformatorstation platta element Pål, spont, schaktning v 10 = 84 mm/s v max = 11 mm/s v max = 7,2 mm/s Utrustning v max = 35 mm/s och/eller a max = 20 m/s 2 18 ÄNGGÅRDEN 718:138, Transformator 09:36 Vid Medicinaregatan 9 Transformatorstation platta element Pål, spont, schaktning v 10 = 84 mm/s v max = 11 mm/s v max = 7,2 mm/s Utrustning v max = 35 mm/s och/eller a max = 20 m/s 2 Datum: Riskanalys Medicinareberget Sida 9 (11)

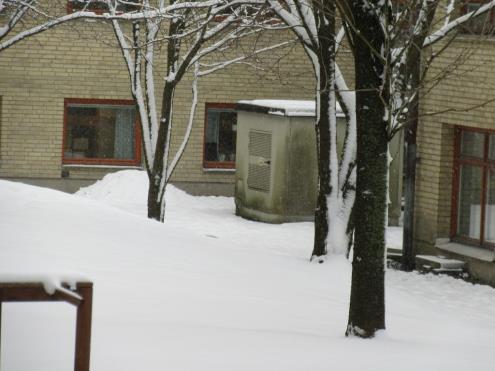

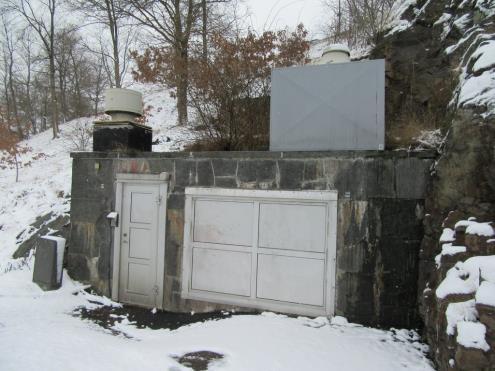

22 BILAGA 1 19 ÄNGGÅRDEN 718:138, Transformator Vid Medicinaregatan 9B Transformatorstation platta Stål Plåt Pål, spont, schaktning v 10 = 84 mm/s v max = 11 mm/s v max = 7,2 mm/s Utrustning v max = 35 mm/s och/eller a max = 20 m/s 2 20 ÄNGGÅRDEN 718:138, Fjärrvärmetunnel Medicinaregatan Fjärrvärmetunnel/stigort tunnel Utrustning Ledningar v max = 50 mm/s v max = 30 mm/s Anm: Innan sprängning påbörjas ska besiktning av tunneln utföras av bergsakkunnig för att säkerställa att inga lösa stenar kan rasa ner och skada ledningarna. Därefter bedöms om ledningarna behöver skyddas samt om riktvärdet på tunneln ska revideras. Innan sprängning får ske ska kontakt med ägaren upprättas för att säkerställa att inget arbete pågår eller att personer vistas i anläggningen. Vibrationsmätning i tunneln ska ske i tre riktningar. Datum: Riskanalys Medicinareberget Sida 10 (11)

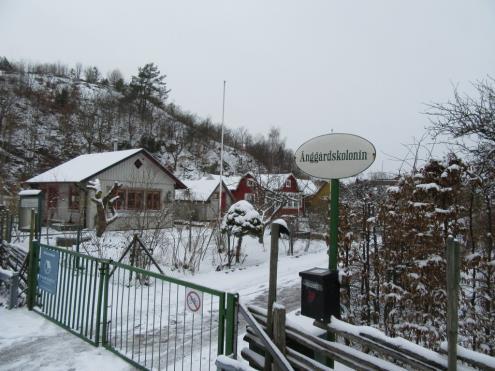

23 BILAGA 1 21 GULDHEDEN 754:2, Änggårdskolonin Stuga 121A, 1723B Fritidshus Lera, sand Plintar Trä Träpanel Pål, spont, schaktning v 10 = 18 mm/s v max = 5,4 mm/s v max = 3,6 mm/s Datum: Riskanalys Medicinareberget Sida 11 (11)

24 BILAGA 2 Sammanställning avseende vibrationsrestriktioner Obj. nr. Fastighet Markslag vid sprängning Bes Vib v10 [mm/s] vmax [mm/s] amax [m/s 2 ] 1 Änggården 718:1, Odontologen Serverutrustning 70 2,5 2 Änggården 718:138, Lundbergslaboratoriet Masspektrometer 70 5,0 Gastank Ställverk Änggården 718:138, Hasselbladslaboratoriet NMRspektrometer (för utrustning viloläge) 70 2,5 Gastank (för utrustning i drift) µm/s Änggården 718:138, Academicum 70 5 Änggården 718:138, Anatomi 70 Serverutrustning 2,5 6 Änggården 718:138, Histologi 70 7 Änggården 718:138, Nya forskarhuset 53 8 Änggården 718:138, Serviceenheten 70 9 Änggården 718:138, Rättsmedicin Änggården 718:138, Farmakalogi Masspektrometer 70 5,0 11 Änggården 718:138, Med. kemi Serverutrustning 70 2,5 12 Änggården 718:138, Fysiologi Ställverk Mikroelektronmätning Masspektrometer ,5 5,0 13 Änggården 718:138, LNC Änggården 718:138, EBM Serverutrustning MRkamera Transmissionselektronmikroskop Ställverk Masspektrometer ,5 2,5 2,5 20 5,0 15 Änggården 718:138, Ställverk 09:31 84 Utrustning Änggården 718:138, Kylcentral 09:33* 84 Utrustning Änggården 718:138, Trafo T11, T12 84 Utrustning Änggården 718:138, Trafo 09:36 84 Utrustning Änggården 718:138, Trafo 84 Utrustning Änggården 718:138, Fjärrvärmetunnel 50 [3] Gas, VA, FVledningar Guldheden 754:2, Änggårdskolonin Lera, sand 18 * Ska rivas/flyttas Datum: Riskanalys Medicinareberget Sida 1 (2)

25 BILAGA 2 Symbolförklaring Besiktning (Bes) = In och utvändig besiktning ska utföras = Partiell besiktning (del inom 50 meter från sprängplatsen) Vibrations och bullermätning (Vib) = Vibrationsmätning ska utföras. [3] = Vibrationsmätning ska ske i tre riktningar (triaxiell mätning). Kommentar: Riktvärden för pålning, spontning, schaktning och packning redovisas i bilaga 1 under respektive fastighet. Datum: Riskanalys Medicinareberget Sida 2 (2)

26 BILAGA 3 Diagram för bestämning av Fd vid sprängning Datum: Riskanalys Medicinareberget Sida 1 (1)

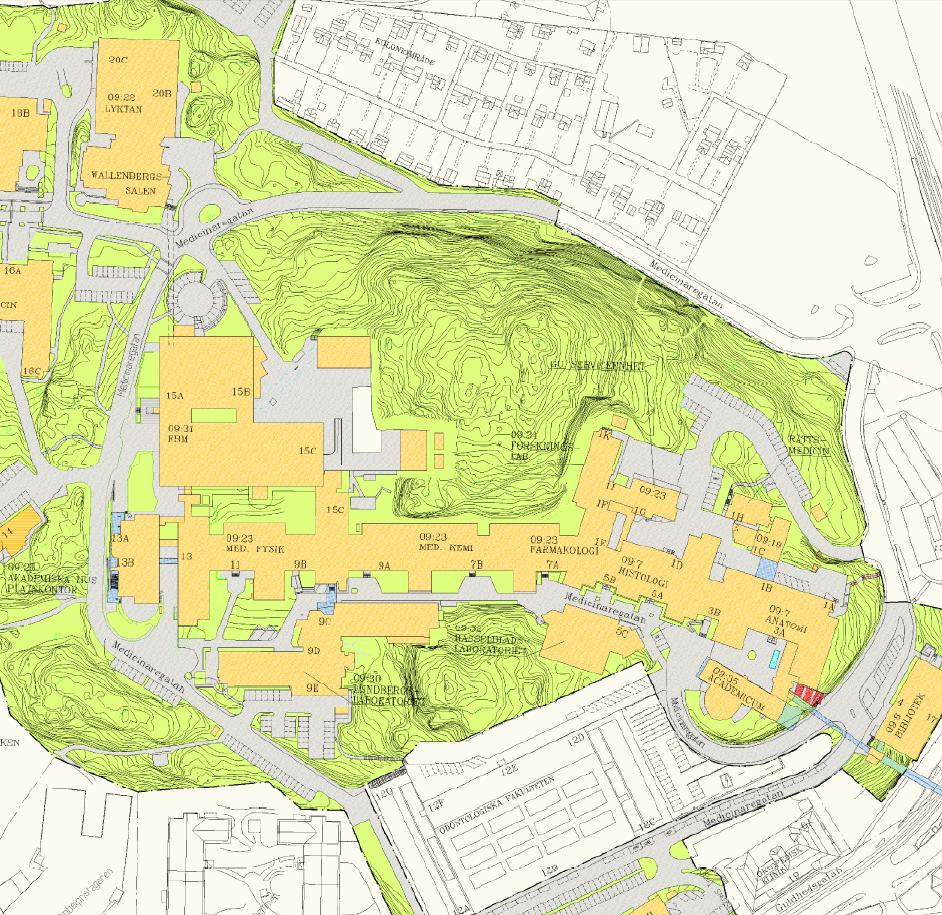

27 BILAGA 4 Situationsplan Figur 1. Inventeringsområde markerat med svart ring, objektsnummer samt planerat arbetsområde för byggnation markerat med blå ram (Illustrationsplan, Akademiska Hus AB) Datum: Riskanalys Medicinareberget Sida 1 (1)

28 BILAGA 5 Kontaktpersoner Särskild kontakt ska upprättas med följande personer i god tid gällande sprängtider för planering av forskningsprojekt samt användandet av vibrationskänslig utrustning. Namn Tfn Epost Richard Neutze richard.neutze@chem.gu.se Morgan Lidén morgan.liden@sahlgrenska.gu.se Mia Ericson mia.ericson@gu.se Elisabeth Carlsohn elisabet.carlsohn@gu.se Michael Winder michael.winder@pharm.gu.se Helen Törnqvist helen.tornqvist@gu.se Carina Malmhäll carina.malmhall@gu.se Elisabeth Hansson elisabeth.hansson@gu.se Holger Nilsson holger.nilsson@gu.se Göran Karlsson goran.karlsson@nmr.gu.se Sofia Birgersson sofia.birgersson@gu.se Datum: Riskanalys Medicinareberget Sida 1 (1)
