1 Välkomna

2 Vilka är vi? Jenny Dahlberg, produktchef kyla, Fortum Värme Anders Hill, affärsutveckling Fortum Värme, beställare av projektet. Jan Green, ÅF, Projektledare Hornsbergsprojektet. Cay-Eric Larsson, Byggledare Nitro Consult. Johan Guthe, Skanska, Projektchef Carl Bodén, Nitro Consult, Kontroll & besiktningar. 2

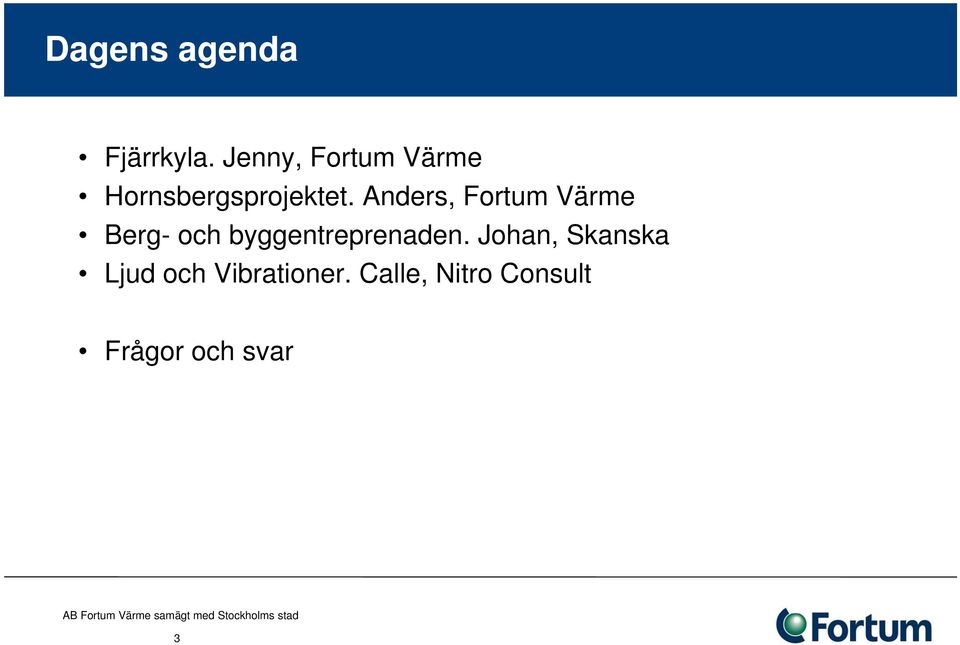

3 Dagens agenda Fjärrkyla. Jenny, Fortum Värme Hornsbergsprojektet. Anders, Fortum Värme Berg- och byggentreprenaden. Johan, Skanska Ljud och Vibrationer. Calle, Nitro Consult Frågor och svar 3

4 Vad är fjärrkyla och varför behövs det? Kontor, sjukhus, gallerior, livsmedelsbutiker mm har överskottsvärme som behöver kylas bort för att få ett bra inomhusklimat. Varför inte öppna ett fönster? Kylmaskiner Fjärrkyla är ett miljövänligare alternativ än kylmaskiner 4

5 Så fungerar fjärrkyla Kallt sjö- eller havsvatten "lånas" för att kyla fjärrkylanätets slutna vattensystem. Sjövattnet återförs sedan till sjön. 2. Värmen ur fjärrkylasystemets returvatten återvinns i fjärrvärmenätet. Det ger dubbelt energiutnyttjande och en miljöriktig och resurssnål energiproduktion. 3. Nätter och perioder då behovet av fjärrkyla är mindre kan kallt vatten lagras i Fortums ackumulator 4. Fjärrkylanätets låga temperatur överförs till fastighetens slutna distributionssystem via värmeväxlare. Fastighetens system kyler sedan ventilationsluften. 5

6 Om 25% av Europas fastigheter med kylbehov använde fjärrkyla skulle man nå 5-0% av Europas del av Kyotoprotokollet år

7 Tillförd energi i fjärrkylaproduktionen Fri- och spillkyla 23% El 77% 7

8 Stockholms fjärrkylanät - världens största kylasystem 8

9 GWh Fjärrkyla m 2 ansluten lokalyta år 9

10 Projektet "Hornsberg" Består av fyra etapper: Etapp - Kapacitetsförstärkning i Ropsten, färdigt 2006 Etapp 2 - Kapacitetsförstärkning i Ropsten samt distributionsförstärkningar, färdigt 2007 Etapp 3 - Kyllager i Hornsberg, färdigt 2009 Etapp 4 - Transitering till City, färdigt 202 0

11 Hornsbergsprojektet etapp 3. 2

12 Hur fungerar det? Dygnslagring Effektens dygnsvariation,5 00%- 0,5 50% Serie -0,5 - -,5 Natt Dag 3

13 Dygnslager med temperaturjustering Laddning sker till största delen med frikyla från Värtan. 4

14 Projekt Hornsberg En översikt Johan Guthe, Skanska 5

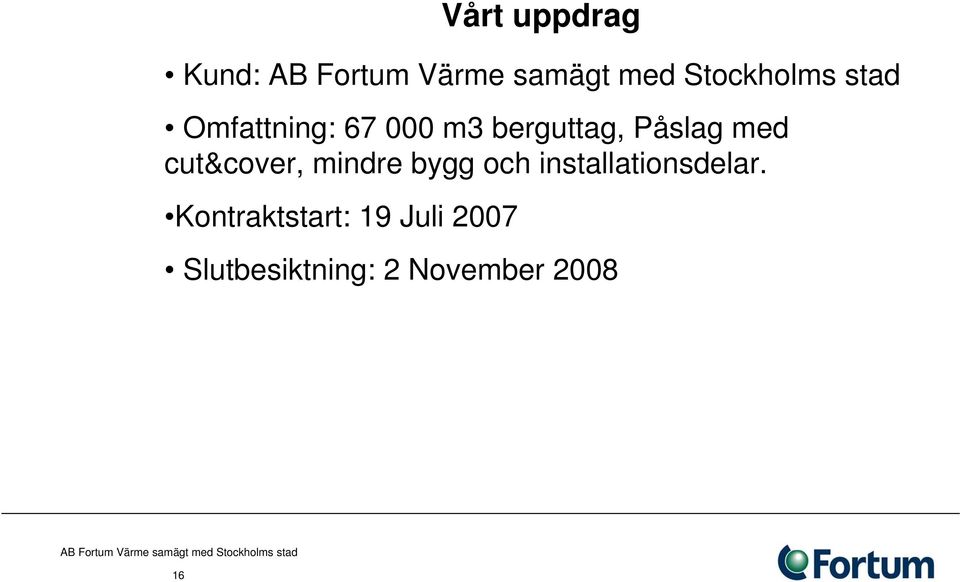

15 Vårt uppdrag Kund: Omfattning: m3 berguttag, Påslag med cut&cover, mindre bygg och installationsdelar. Kontraktstart: 9 Juli 2007 Slutbesiktning: 2 November

16 Projekt Layout Etableringsytor Maskinhall Kylvattenlager 7

17 Förenklad tidplan 8

18 Hur spränger man berg? 9

19 Injektering Losshållning Förstärkning 20

20 Drivningscykeln injektering + salva + salva 2 + salva 3 + injektering Salva Salva 2 Salva 3 2

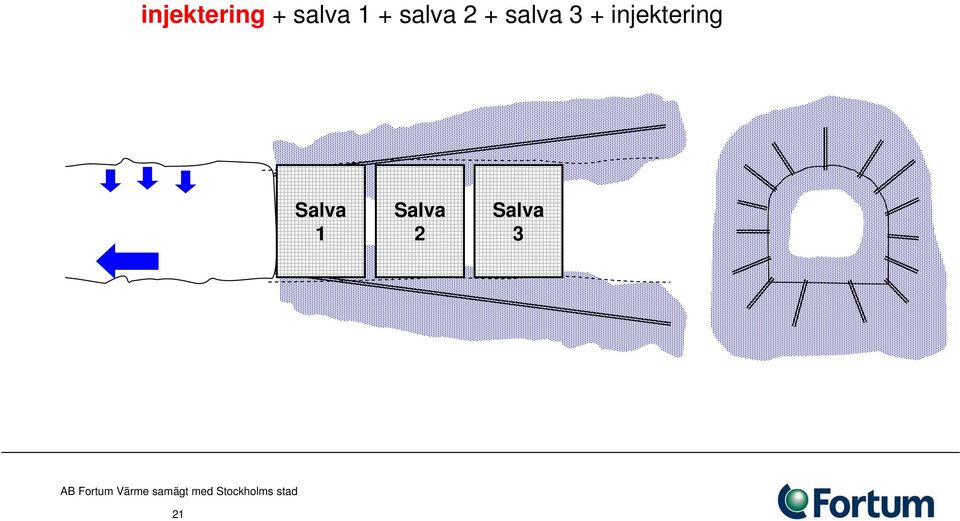

21 Drivningscykeln injektering + salva + salva 2 + salva 3 + injektering 22

22 Drivningscykeln injektering + salva + salva 2 + salva 3 + injektering 23

23 Drivningscykeln injektering + salva + salva 2 + salva 3 + injektering 24

24 Drivningscykeln injektering + salva + salva 2 + salva 3 + injektering 25

25 Drivningscykeln injektering + salva + salva 2 + salva 3 + injektering 26

26 Förinjekteringscykeln ) Borrning, injekteringshål 2) Injektering, :a omgången 3) Borrning, kontrollhål 4) Injektering, 2:a omgången 27

27 Salvcykeln ) Salvborrning 2) Laddning 3) Salva 4) Utvädring spränggaser 5) Utlastning 6) Maskinskrotning 7) Rensning 8) Driftförstärkning 28

28 Organisation Projektchef Projektchef Johan Johan Guthe Guthe Produktionschef Produktionschef Erik Erik Veltkamp Veltkamp Projekt Projekt Ingenjör Ingenjör Fredrik Fredrik Pihl Pihl Mättekniker Mättekniker Janne Janne Persson Persson Berglag Berglag Arbetsledare Arbetsledare Kalle Kalle Olsson Olsson Borrare Borrare Injek/Förstärk Injek/Förstärk Laddare Laddare Bakstuff Bakstuff Skiftreparatör Skiftreparatör Berglag Berglag 2 2 Arbetsledare Arbetsledare LG LG Holmström Holmström Borrare Borrare Injek/Förstärk Injek/Förstärk Laddare Laddare Bakstuff Bakstuff Skiftreparatör Skiftreparatör Utlastning Utlastning Natt Natt Arbetsledare Arbetsledare Oskar Oskar Vingqvist Vingqvist 29 UE - Elektriker UE - Elektriker UE UE Lastning Lastning Transport Transport Berg Berg UE - Skrotning UE - Skrotning

29 Kontroll och besiktningar Carl Bodén, Nitro consult 30

30 3

31 Omgivningspåverkan Vibrationer och luftstötvågor från sprängningarna Stomburet buller från borrningsarbeten och bergrensning Luftburet buller från borrning och lastning ovan jord Luftburet buller från transporter av bergmassor och från ventilationsfläktar 32

32 Riskanalys för sprängningsarbeten Riktvärden för vibrationer och luftstötvågor Omfattning av: - Besiktningar - Vibrationsmätning - mätning av luftstötvågor - buller- och stomljudsmätning Information före sprängning till företag/institutioner med känslig verksamhet 33

33 Besiktningar Förbesiktning av byggnader och anläggningar som ligger inom besiktningsområdet 34

34 Besiktade byggnader Hornsberg 35

35 Vibrationsstandarder för anläggningsverksamhet SS , Vibration och stöt Riktvärden för sprängningsinducerade vibrationer i byggnader. SS 02 52, Vibration och stöt Riktvärden och mätmetod för vibrationer i byggnader orsakade av pålning, spontning, schaktning och packning. SS , Vibration och stöt Sprängningsinducerade luftstötvågor Riktvärden för byggnader 36

36 Riktvärden för olika byggnader Svängningshastighet Avstånd, 0 m Avstånd, 50 m Avstånd, 00 m Avstånd, 200 m 0 0 Människans känslighetströskel Störande Villa på lera Villa på morän Villa på berg Kontor på berg Riktvärde 37

37 Dämpning med avstånd Svängningshastighet, mm/s Avstånd, m 38

38 Vibrations- och luftstötvågsmätningar ger information om hur omgivningen påverkas och hur sprängningarna skall dimensioneras 39

39 Exempel på tunnelsprängning 40

40 Buller alstras vid: sprängning borrning bergrensning lastning transporter 4

41 42

42 Riktvärden ljudnivåer, dba - vardagar Område Dag, 07-9 Kväll, 9-22 Natt, Bostäder/vårdlokaler Utomhus Inomhus Undervisningslokal Utomhus Inomhus Arbetslokal, inomhus

43 44 Naturvårdsverkets rekommendation byggbuller

44 Ytterligare information? Ansvariga på byggarbetsplatsen Skanska: Johan Guthe Projektchef: Erik Veltkamp Produktionschef: Nitro Consult: Cay-Eric Larsson, Byggledare åt Fortum: Besiktningar och kontroller: Carl Brodén, Nitro Consult: Beställare av projektet: Anders Hill, affärsutveckling Fortum: Fjärrkyla affären: Jenny Dahlberg, produktchef Kyla Fortum:
