1 Miljörapport 2012 Kilafors Reningsverk

2 Utfärdare Pär Hisved HVAB Sida 1/17 Innehållsförteckning Bilageförteckning Grunddel - Administrativa uppgifter Textdel Huvuddelen av miljörapporten Verksamhetsbeskrivning Tillstånd Anmälningsärenden beslutade under året Andra gällande beslut Tillståndsgiven och faktisk belastning Ledningsnät och flödesbelastning... 6 Inkommande flöde, nederbörd, vattenföring och ovidkommande vatten... 6 Bräddat flöde... 6 Bräddning på ledningsnät och pumpstationer... 6 Underhåll av ledningsnätet Gällande villkor i tillstånd Naturvårdsverkets föreskrifter SNFS 1990:14: Kontroll av utsläpp till vatten- och markrecipient från anläggningar för behandling av avloppsvatten från tätbebyggelse SNFS 1994:2: Skydd för miljön, särskilt marken, när avloppsslam används i jordbruket, Sammanfattning av resultaten av mätningar, beräkningar eller andra undersökningar för att bedöma verksamhetens påverkan på miljön och människors hälsa Utvärdering av analysdata Riktvärde - Månadsmedelvärde Gränsvärde Årsmedelvärde Analysresultat Metaller i inkommande och utgående vatten Recipientkontroll Åtgärder som vidtagits under året för att säkra drift och kontrollfunktioner Kalibrering och loggning av processvärden Egenkontroll Åtgärder som genomförts med anledning av eventuella driftstörningar, avbrott, olyckor mm Tillbud och störningar på ledningsnätet Tillbud, störningar och klagomål på reningsverket Övriga klagomål Åtgärder som genomförts under året med syfte att minska verksamhetens förbrukning av råvaror och energi Energi produktion och användning Transporter Råvaror Användning och ersättning av kemiska produkter mm Avfall från verksamheten och avfallets miljöfarlighet Slam Annat icke farligt avfall Miljöfarligt avfall Åtgärder för att minska sådana risker som kan ge upphov till olägenheter för miljön eller människors hälsa... 17

3 Utfärdare Pär Hisved HVAB Sida 2/17 Bilageförteckning Bilagor: Bil. A Bil. B Bil. C Bil. Y Processbeskrivning med process-schema Bräddat vatten på ledningsnätet. Inventering av utrustning och energiförbrukning Resultat utsläppskontroll

4 Utfärdare Pär Hisved HVAB Sida 3/17 1. Grunddel - Administrativa uppgifter Huvudman: Bollnäs kommun Organisationsnummer: Gatuadress: Teknik-, service- och fritidsförvaltningen Postnummer, ort: BOLLNÄS Kontaktperson: Teknisk chef: Anders Aune Telefonnummer: Anläggningens namn: Kilafors Av 10 Anläggningsnummer: Fastighetsbeteckning: Kilarne 3:51 Besöksadress: Björnäsvägen 11, Kilafors SWEREF , Postnummer, ort: Kommun: , Kilafors Bollnäs Kontaktperson i miljöskyddsfrågor: Ylva Jedebäck Lindberg, tel Kontaktperson på plats Patrik Wikman, tel E-post: info@helsingevatten.se Huvudbransch och tillhörande kod: (B) Ev övriga branscher och koder: - Kod för farliga ämnen: - Kod för avgifter: Tillståndsgivande myndighet Länsstyrelsen Gävleborgs län Tillståndsdatum: Länsstyrelsen Tillsynsmyndighet: Länsstyrelsen Miljöledningssystem: Nej Bollnäs kommun är ägare och miljöansvarig för de allmänna VA-anläggningarna. Enligt beslut i kommunfullmäktige är tekniska nämnden huvudman för de allmänna VA-anläggningarna. Kommunens kontaktperson är teknisk chef, Anders Aune, tel Fr o m utförs driften av de allmänna VA-anläggningarna av Helsinge Vatten AB, som ägs gemensamt av Bollnäs och Ovanåkers kommun. Denna miljörapport har upprättats av Helsinge Vatten AB.

5 Utfärdare Pär Hisved HVAB Sida 4/17 2. Textdel Huvuddelen av miljörapporten 1. Verksamhetsbeskrivning Avloppsreningsverket renar vatten från Kilafors tätort med angränsande bebyggelse och är dimensionerad för 2500 pe. Anläggningen är utförd för mekanisk rening (galler, luftat sandfång, biologisk rening enligt aktivslammetoden och kemisk rening med efterfällning. Som fällningskemikalie används PAX XL215. Slam från processen förtjockas innan transport sker till Häggesta ARV. Det renade avloppsvattnet avleds till sjön Bergviken. Utförlig beskrivning av reningsprocessen framgår i bilaga enligt bilageförteckning. Utsläppsvärdena både i avseendet koncentration till recipient och totalmängd under året för BOD7 och P-tot var låg med god marginal under gällande riktvärden och gränsvärden. Den huvudsakliga påverkan på miljön sker genom utsläpp av renat avloppsvatten från tätorten Kilafors till sjön Bergviken. I övrigt kan förekomma smärre luktstörningar samt bullerstörningar dagtid genom transporter till och från anläggningen. 2. Tillstånd Länsstyrelsen i Gävleborgs län har i ett beslut, daterat med beslutsnummer , lämnat Bollnäs kommun tillstånd enligt miljöskyddslagen för fortsatt utsläpp av avloppsvatten från tätorten Kilafors med omgivning till sjön Bergviken. I gällande tillståndsbeslut baseras de maximalt tillåtna utsläppsmängderna på en anslutning av 2500 personekvivalenter. Datum Beslutsmyndighet Beslutet avser Lst Länssyrelsen Beslutsnummer , utsläppsmängder baserat på en anslutning av 2500 personekvivalenter. 3. Anmälningsärenden beslutade under året Datum Beslutande myndighet Ärende Inga anmälningsärenden. 4. Andra gällande beslut Datum Beslutande myndighet Ärende Länstyrelsen Inga anmälningar om förändringar har lämnats in under året

6 Utfärdare Pär Hisved HVAB Sida 5/17 5. Tillståndsgiven och faktisk belastning Reningsverket är dimensionerat för och tillstånd är givet för en anslutning av 2500 pe. Med en BOD-produktion på 70 gram per person och dag skulle detta ge en maximal BOD-belastning på 175 kg/dygn. Parameter Ink.BOD I kg/dyng Pe (BOD7) Pe (deb. avloppsvatten) I tabellen ovan räknas med 0,070 kg BOD7/person och dygn. Inkommande belastninng till reningsverket reningsverket baserat på med BOD 7 -innehåll motsvarar ca 1452 pe. Antalet anslutna pe till reningsverket beräknat från debiterad mängd renvatten hos avloppsabonnenterna är 1610 pe. Befolkningsmängden i området för Bollnäs ledningsnät kan uppskattas grovt med verktyget Området till vänster är en väldigt grov avgränsning av avloppsledningsnätet och innehåller sannolikt flera fastigheter som inte är anslutna. Antalet personer inom området uppgår till ca st,

7 Utfärdare Pär Hisved HVAB Sida 6/17 6. Ledningsnät och flödesbelastning Kilafors spillvattennät omfattar drygt 32 km ledningar. Totalt finns 10 st objekt upptagna på GIS-kartan som avloppspumpstationer. Av dem finns 9 st ute på spillvattenhuvudledningsnätet. Det tionde är en pumpstation av typen LTA-pumpstation (LågTrycksAvlopp) och pumpar vidare avloppsvatten från Herrgården. Pumpstationen är en LTApumpstation men drivs i kommunal regi. Inkommande flöde, nederbörd, vattenföring och ovidkommande vatten Kontroll av avloppsvattenflödet sker genom kontinuerlig mätning i enlighet med fastställt kontrollprogram. Under år 2011 behandlades totalt m 3 avloppsvatten. Andelen ovidkommande vatten var 60%. Se nedanstående tabell för en jämförelse av perioden Nederbörd, inkommande, producerat, debiterat och ovidkommande vatten Parameter Årsnederbörd (mm) Ink. avloppsvatten (m 3 ) Deb. avloppsvatten (m 3 ) Ovidkommande vatten (%) 63% 44% 56% 61% 56% 53% 60% Bräddat flöde Verket har bräddat vid 5 tillfällen gånger under året. En gång i juli, två gånger i Augusti och två gånger i Oktober. Totala volymen var 719 m³. Orsaken till bräddningarna var höga flöde pga regn. Bräddning på ledningsnät och pumpstationer Bollnäs spillvattennät omfattar drygt 34 km ledningar. Totalt finns 10 st objekt upptagna på GIS-kartan som avloppspumpstationer. Av dem finns 9 st ute på spillvattenhuvudledningsnätet. 1 objekt (vid Kilafors Herrgård) är av typen LTA-pumpstation (LågTrycksAvlopp). LTA-stationer pumpar vidare avloppsvatten från 1 eller möjligen två fastigheter, samtliga pumpstationer drivs av Helsingevatten. Utöver detta finns ett bräddavlopp på ledningsnätet. Bräddningar vid Bollnäs avloppsreningsverk och ledninsnät Typ av bräddning Bräddat vid avloppsreningsverket Bräddat på pumpst/lednnät (timmar) Bräddat på pumpst/lednnät (m2) Inga bräddningar har registrerats under året.

8 Utfärdare Pär Hisved HVAB Sida 7/17 Underhåll av ledningsnätet Kod* Längd Info Åtgärd Ledningstyp R 770 Hallen Omläggn. Huvudl. SN 750 Hallen tryckavlopp Ny ledning Huvuvl. RN 50 Ny ledning Huvudl. S 160 Sibo breddavlopp Omläggning S 100 Del av sanering Gamlavägen Omläggning Huvudl. D 140 Del av sanering Gamlavägen Omläggning Huvudl. R 100 Del av sanering Gamlavägen Omläggning Huvudl. S 20 Del av sanering Gamlavägen Omläggning Servis R 20 Del av sanering Gamlavägen Omläggning Servis D 20 Del av sanering Gamlavägen Omläggning Servis S 110 Strumpinfodring Gamlavägen Omläggn. Huvudl. Underhåll av ledningsnätet sker kontinuerligt. Det finns en förnyelseoch åtgärdsplan och ett politiskt mål att förnya 1% av ledningsnätet per år. Investeringsbudgeten omfattar både förnyelse (sanering) av befintligt ledningsnät och utbyggnad av dagvattenledningar. Under 2012 nyanlades eller förnyades 6261 meter ledningar i hela Bollnäs kommun. Den sammanlagda sträckan ledningsnät i kommunen är ca 819 km (vattenledning: 38 mil, spillvattenledning: 31 mil, dagvattenledning: 13 mil), så förnyelsen 2012 motsvarar ca 0,76% av ledningsnätet. Den del av ledningsnätet som är anslutet till Kilafors reningsverk har en sammanlagd sträck på 32 km och förnyades med totalt 2240 meter under Utöver planerat underhåll utförs nödutryckningar för att åtgärda stopp i stopp i pumpstationer och ledningar mm.

9 Utfärdare Pär Hisved HVAB Sida 8/17 7. Gällande villkor i tillstånd Villkor 1. Avloppsvattnet skall behandlas i en reningsanläggning, utförd och driven i huvudsaklig överensstämmelse med vad som angivits i ansökningshandlingarna eller vad kommunen i övrigt åtagit sig. De planerade saneringsåtgärderna i ledningsnätet skall utföras i huvudsak enligt vad kommunen åtagit sig i ansökan. Mindre ändringar får dock vidtas och alternativa driftsätt av verket användas efter godkännande av tillsynsmyndigheten, förutsatt att ändringen bedöms inte kunna medföra ökning av förorening eller annan störning till följd av verksamheten. Villkor 2. Reningsanläggningen skall ständigt drivas så att högsta möjliga reningseffekt uppnås med tekniskt och ekonomiskt rimliga insatser. Villkor 3. Byte av fällningskemikalie får endast ske efter godkännande av tillsynsmyndigheten. Behandlingen av avloppsvattnet utförs i huvudsak enligt vad som har angivits i ansökningshandlingarna. vi försöker alltid att driva reningsverket optimalt. Byte av fällningskemikalie sker inom de ramar som har godkänts av tillsynsmyndigheten. Villkor 4. Provtagningsplats för uttag av representativa prover på inkommande och utgående vatten skall finnas. Provtagningspunkt för bräddat vatten och nödutsläpp skall finnas. Angivna provtagningsplatser finns för inkommande och utgående vatten samt för bräddat vatten. Bräddad volym mäts och registreras dagligen. Villkor 5. Resthalterna i det behandlade avloppsvattnet får som riktvärde ej överstiga för tot-p 0,5 mg/l och för BOD 7 15 mg/l beräknat som månadsmedelvärde. Överskrids riktvärdena mer än tillfälligt åligger det kommunen att utreda orsaken och i samråd med tillsynsmyndigheten vidta lämpliga åtgärder för att förhindra att överskridandet upprepas. Villkor 6. Mängden tot-p och BOD 7 i det behandlade avloppsvattnet får som gränsvärde ej överstiga 0,5 kg/d respektive 15 kg/d beräknat som årsmedelvärdet. Riktvärdena har ej överskridits under någon månad Gränsvärdena har innehållits med god marginal under 2011 Villkor 7. Vid ombyggnads- eller underhållsarbeten som medför att anläggningen helt eller delvis måste tas ur drift får Inga ombyggnads- eller underhållsarbeten har ägt rum som har medfört att delar av anläggningen måste tas ur

10 Utfärdare Pär Hisved HVAB Sida 9/17 tillsynsmyndigheten medge att utsläppvillkor tillfälligtvis får överskridas. Tillsynsmyndigheten får då föreskriva att nödvändiga motåtgärder skall vidtas för att begränsa föroreningsutsläppen. drift. Villkor 8. Reningsverket skall vara förberett för desinfektion av utgående avloppsvatten. Desinfektion skall företas i den omfattning som hälsovårdande myndigheter finner erforderlig Utrustning för desinfektion finns Villkor 9. Om besvärande lukt eller andra olägenheter uppstår i omgivningarna pga slamhantering eller annat skall erforderliga åtgärder vidtas för att motverka dessa störningar. Inga klagomål har inkommit Villkor 10. Avloppsledningsnätet inklusive utloppsledning från verket skall fortlöpande ses över och underhållas i syfte att så långt som möjligt dels begränsa tillflödet till reningsverket av grundoch dräneringsvatten och dels förhindra utsläpp av obehandlat eller otillräckligt behandlat bräddvatten. Bräddning av obehandlat eller otillräckligt behandlat avloppsvatten skall mätas och registreras i enlighet med naturvårdsverkets gällande föreskrifter.. Plan och budget finns. Utförda åtgärder under året redovisas i bilaga enligt bilageförteckning Bräddningen mäts och registreras. Villkor 11. Industriellt avloppsvatten av sådan art att anläggningens funktion nedsätts eller att andra olägenheter uppstår, får ej tillföras anläggningen. Kommunens allmänna bestämmelser för VA (ABVA) innehåller förbud för abonnenter att tillföra sådant avloppsvatten. Villkor 12. Buller från anläggningen skall begränsas så att verksamheten som riktvärde ej ger upphov till högre ekvivalent ljudnivå än 50 db (A) dagtid (kl 07:00 18:00), 45 db (A) kvällstid (kl 18:00 22:00) samt sön- och helgdagar (kl 22:00 07:00) utomhus vid bostäder. Nattetid får den momentana ljudnivån ej överstiga 55dB (A). Om hörbara toner eller impulsljud förekommer, skall den tillåtna ekvivalenta ljudnivån sänkas med 5 db(a). Villkor 13. Förslag till reviderat kontrollprogram skall lämnas in till tillsynsmyndigheten senast 31 mars Förslaget skall vara Inga klagomål har inkommit, anläggningen är väl avgränsad från bebyggelse. Ett kontrollprogram finns som är fastställt av Länsstyrelsen

11 Utfärdare Pär Hisved HVAB Sida 10/17 anpassat till gällande villkor och i huvudsaklig överensstämmelse med Naturvårdsverkets gällande föreskrifter om kontroll av utsläpp från avloppsreningsverk samt Naturvårdsverkets allmänna råd rörande kontroll av kommunala avloppsanläggningar. Villkor 14. Villkoret är inte aktuellt efter Villkoret är inte aktuellt efter

12 Utfärdare Pär Hisved HVAB Sida 11/17 8. Naturvårdsverkets föreskrifter Naturvårdsverkets föreskrifter Aktuell Ej aktuell Kontroll av utsläpp till vatten- och markrecipient från anläggningar för behandling av avloppsvatten från tätbebyggelse, SNFS 1990:14 Skydd för miljön, särskilt marken, när avloppsslam används i jordbruket, SNFS 1994:2 Begränsningar av flyktiga organiska föreningar förorsakade av användningen av organiska lösningsmedel i vissa verksamheter och anläggningar, NFS 2001:1 Utsläpp till luft av svaveldioxid, kväveoxider och stoft från förbränningsanläggningar med en installerad tillförd effekt på 50 MW eller mer, NFS 2002:26 Avfallsförbränning, NFS 2002:28. X X X X X Två föreskrifter är riktade speciellt till kommunala reningsverk. SNFS 1990:14: Kontroll av utsläpp till vatten- och markrecipient från anläggningar för behandling av avloppsvatten från tätbebyggelse. På inkommande avloppsvatten tas ett dygnsprov ut en gång i månaden. På utgående avloppsvatten tas ett dygnsprov ut två ggr per månad. Följande analyser ska minst utföras. 1. COD, BOD7, P-tot, N-tot: Reningsanläggning mindre än pe Analysschemat följer tabell 1 i SNFS 1990:14. Utöver ovanstående analyser utförs även analys av aluminium, suspenderad substans, och ph på utgående vattenflöde. För analyser av uttagna prov anlitades ALcontrol AB de är ackrediterade av SWEDAC. Vid rapportering har årsmedelvärde för inkommande och utgående avloppsvatten beräknats enligt nedanstående formel. Antalet provuttag på inkommande är 1 prov i månaden. Antalet provuttag på utgående vatten är 2 dygnsprov per månad (förutom januari med ett provuttag). Vid de tillfällen provresultatet har rapporterats som <rapporteringsgräns så har rapporteringsgränsen använts som numeriskt värde. För att erhålla ett dygnsflöde vid beräkning av dygnsmängder på BOD och P-tot har den avlästa totala årsvolymen delats med 365. koncentration provdygnsflöde = massa/år provdygnsflöden flöde/ år =mg/l Analysresultat redovisas i bilagor enligt bilageförteckning SNFS 1994:2: Skydd för miljön, särskilt marken, när avloppsslam används i jordbruket, Allt slam från Kilafors reningsverk körs till Häggesta reningsverk där det avvattnas i centrifugen. Kilaforsslammet transporteras till häggesta för avvattning. Avvattnat slam i Häggesta provtas minst 6 ggr per år. Resultat av slamanalyser redovisas i miljörapport för Häggesta reningsverk.

13 Utfärdare Pär Hisved HVAB Sida 12/17 9. Sammanfattning av resultaten av mätningar, beräkningar eller andra undersökningar för att bedöma verksamhetens påverkan på miljön och människors hälsa Utvärdering av analysdata Riktvärde - Månadsmedelvärde BOD 7 (mg/l) Villkor nr 5 i gällande tillstånd anger riktvärden där medelvärdet per månad för BOD och fosfor får vara max 15 mg/l och 0,5 mg/l. Månadsmedelvärde för BOD samt fosfor är godkända och ligger under riktvärdet. Månadsmedelvärde har beräknats genom att ta ett medelvärde av de avlästa haltresultaten per kvartal. Även här har rapporteringsgränsen använts numeriskt värde om resultatet rapporterats som <rapporteringsgräns. Gränsvärde Årsmedelvärde Gränsvärdet för BOD, 15 kg/d som årsmedelvärde, har klarats med god marginal. Genomsnittligt utsläpp per dygn var 2,6 kg/d genom utsläpp av renat avloppsvatten vid reningsverket. Gränsvärdet för totalfosfor (0,5 kg/d som årsmedelvärde) har innehållits med god marginal. Genomsnittligt utsläpp per dygn var 0,06 kg/d genom utsläpp av renat avloppsvatten vid reningsverket. P-tot (mg/l) Riktvärden 15 mg/l 0,5 mg/l Januari 4,7 0,28 Februari 5 0,13 Mars 3,5 0,07 April 3,5 0,06 Maj 3 0,06 Juni 4 0,11 Juli 4 0,10 Augusti 4 0,12 September 3,5 0,09 Oktober 3 0,05 November 3,5 0,08 December 4 0,08

14 Utfärdare Pär Hisved HVAB Sida 13/17 Analysresultat Metaller i inkommande och utgående vatten. Metallhalt ha kontrollerats på inkommande och utgående flöde. Årsmedelvärde beräknas på samma sätt som för näringsämnena, dvs med hänsyn till flöde vid provtagningstillfället. Resultat från analyserna redovisas nedan. Vid beräkning har rapporteringsgränsen använts som numeriskt värde vi de tillfällen resultatet rapporterats som <x. Kvicksilver är nästan uteslutande rapporterat som <0,1 mikrogram/liter vilket leder att mängden kvicksilver är överskattad. Inkommande flöde, Medelvärden Antal prov Fosfor Bly,Pb Kadmium,Cd Koppar,Cu Kromtot,Cr Kvicksilver,Hg Nickel,Ni Zink,Zn mg/l mikrog/l mikrog/l mikrog/l mikrog/l mikrog/l mikrog/l mikrog/l ,94 1,06 0,13 12,95 0,76 0,12 1,70 54,22 Beräknad vikt i inkommande flöde Flöde Fosfor Bly,Pb Kadmium,Cd Koppar,Cu Kromtot,Cr Kvicksilver,Hg Nickel,Ni Zink,Zn (m³/år) kg kg kg kg kg kg kg kg ,968 0,274 0,033 3,340 0,196 0,030 0,440 13,988 Utgående flöde, Medelvärden Antal prov Fosfor Bly,Pb Kadmium,Cd Koppar,Cu Kromtot,Cr Kvicksilver,Hg Nickel,Ni Zink,Zn mg/l mikrog/l mikrog/l mikrog/l mikrog/l mikrog/l mikrog/l mikrog/l ,15 0,20 0,02 4,49 1,13 0,12 7,64 7,52 Beräknad vikt i utgående flöde Flöde Fosfor Bly,Pb Kadmium,Cd Koppar,Cu Kromtot,Cr Kvicksilver,Hg Nickel,Ni Zink,Zn (m³/år) kg kg kg kg kg kg kg kg ,71 0,05 0,01 1,16 0,29 0,03 1,97 1,94 Procentuell avskiljning Fosfor Bly,Pb Kadmium,Cd Koppar,Cu Kromtot,Cr Kvicksilver,Hg Nickel,Ni Zink,Zn ,3% 81,2% 84,3% 65,4% -48,9% 0,0% -348,4% 86,1% Teoretisk, kg ansamlad mängd metaller i slammet ÅR Fofor Bly,Pb Kadmium,Cd Koppar,Cu Kromtot,Cr Kvicksilver,Hg Nickel,Ni Zink,Zn kg kg kg kg kg kg kg kg ,26 0,22 0,03 2,18-0,10 0,00-1,53 12,05 Recipientkontroll Recipienten Voxnan kontrolleras och rapporteras årligen av Ljusnan-Voxnans vattenvårdsförbund genom samordnad recipientkontroll

15 Utfärdare Pär Hisved HVAB Sida 14/ Åtgärder som vidtagits under året för att säkra drift och kontrollfunktioner Kalibrering och loggning av processvärden Mätutrustning har kalibrerats, servats och underhållits i enlighet med gällande kontrollprogram. Mätutrustningen har under året fungerat utan anmärkning. Utöver de analysprover som skicka till lab så utförs under året ett antal löpande kontroller på verket. T ex kalibrering av utrustning och loggning av processvärden. Värden samlas i loggbok och viss sammanställning sker vid årets slut. Den senaste periodiska besiktningen utfördes av Vattenbyrån. Egenkontroll Analyser utförs på prover enligt ett på förhand fastställt provtagningsschema. Kontrollprogrammet i egenkontrollen baseras på ett kontrollprogram beslutat av Länsstyrelsen i Gävleborgs län Åtgärder som genomförts med anledning av eventuella driftstörningar, avbrott, olyckor mm Tillbud och störningar på ledningsnätet Avloppstopp, driftstörningar, klagomål och avbrott som avser ledningsnätet registreras i GEOSECMA vilket gör att störningarna kan knytas till en geografisk punkt på ledningsnätet. Varje år finns ett antal återkommande mindre störningar i form av mindre avloppstopp, dessa åtgärdas omgående. Att utföra åtgärder för att förebygga dem sker kontinuerligt genom planerad förnyelse av ledningsnät. Tillbud, störningar och klagomål på reningsverket Allvarliga tillbud och störningar för reningsverket dokumenteras i driftjournal som förvaras i pärm på Kilafors reningsverk. Inga allvarliga tillbud eller störningar har inträffat under året. Buller och lukt Inga klagomål under året Övriga klagomål Inga övriga klagomål

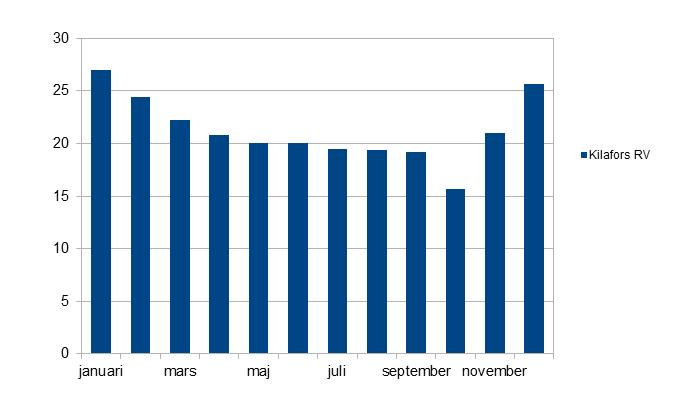

16 Utfärdare Pär Hisved HVAB Sida 15/ Åtgärder som genomförts under året med syfte att minska verksamhetens förbrukning av råvaror och energi Energi produktion och användning Uppvärmning av verket sker uteslutande med el. För uppvärmning av kontorslokaler finns en luftvärmepump som hjälper till att hålla värmen. Totalt inköp av el under året till reningsverket var kwh. Kontorsdelen är utrustad med luftvärmepump för uppvärmning men någon annan åtgärd för att minska energiförbrukning har inte genomförts. Månadsförbrukningen i Kilafors reningsverk har en fördelning som visar en tydlig minskning under sommar halvåret. Av någon anledning är oktober den månad med lägst elförbrukning, ganska markant lägre. Den beräknade energibesparingspotentialen för 2012 kommer därmed att bli något överskattad. Av beräkningar att döma ser det ut som att det skulle det gå att spara ca kwh per år om man kunde undvika värmespillet helt och hållet. Beräknad potentiell värmebesparing Beräkningen gör antagandet att den månad med lägst energiförbrukning också är den månad som kräver minst energi för uppvärmning. Verkligheten är naturligtvis mycket mer komplicerad än så och uppskattningen är ett idealvärde som i verkligheten är mycket svårt att uppnå Avloppsvattenflöde m 3 /år Elanvändning totalt kwh/år * * Elanvändning kwh/m 3 1,4 1, ,18 1,19 0,99 * uppskattat värde. Transporter Slam transporteras till Häggesta reningsverk för avvattning. Grovrens transporteras till Sävstaås värmeverk och förbränns. Råvaror Verksamhetens huvudsakliga råvara är avloppsvatten. Vid behandling används vissa kemikalier i samband med fällning och avvattning.

17 Utfärdare Pär Hisved HVAB Sida 16/ Användning och ersättning av kemiska produkter mm Verksamhetens huvudsakliga förbrukning av råvaror sker i form av fällningskemikalie. Fällningsprocessen bedrivs så optimalt det går. Under året har inga nya kemiska produkter tagits in till verket. Vid upphandling tar man bland annat hänsyn till ev nya produktes påverkan på miljö och hälsa. Kemiska produkter Produkt Anv.område Mängd PAX XL 215 Fällningkemikalie kg Smörjfett Smörjning centrifug ect 0 kg * Grovrengöring Rengöring maskiner, golv biltvätt 0 liter* Rengöring Rengöring rostfritt aluminiumgolv, maskiner 0 liter* Motorolja Används i pumpar, maskiner, bilar 0 liter* Hydralolja Används i inloppspumpar,skrapspel 0 liter* Växelolja, Omega 690 Används i maskiner,växlar 20 liter (2-3 liter per år) *tas från häggesta vid behov 14. Avfall från verksamheten och avfallets miljöfarlighet. Slam Slammet förtjockas och körs till Häggesta där det avvattnas. De analyser som gjorts tidigare har visat att Kilaforsslammet inte är miljöfarligt. Annat icke farligt avfall Förutom producerat slam avskiljdes ca 2,9 m³ grovrens under året. Gallerrenset pressas och tvättas så att renset ryms i vanliga 260-liters sopkärl. Renset blandat med hushållsavfall nyttjas för energiåtervinning i Säversta fjärrvärmeverk. Miljöfarligt avfall Endast mindre mängder miljöfarligt avfall (spillolja, färgrester mm) uppkommer vid avloppsreningsverket. Avfallet transporteras av driftteknikerna till Häggesta avloppsreningsverk, sorteras i avsedda behållare och transporteras sedan vid behov till BORAB. Under året har det inte funnits något behov av att transportera avfallet till BORAB. MILJÖFARLIGT AVFALL Transportör Mottagare Mängd Färg och lack Härjelast BORAB 0 kg Biologisk hydralolja Härjelast BORAB 0 liter Mineralbaserade oljor Härjelast BORAB 5 liter Lysrör, uv lampor och vippor Härjelast BORAB 0 st

18 Utfärdare Pär Hisved HVAB Sida 17/ Åtgärder för att minska sådana risker som kan ge upphov till olägenheter för miljön eller människors hälsa I samband med senaste tillståndsprövningen togs en miljöeffektbeskrivning fram. Den är allt väsentligt fortfarande aktuell. Riskerna i verksamheten undersöks 1 gång per år med skyddsronder. Elbesiktning samt kontroll av tryckkärl, kompressortankar, lyftblock och automatportar sker vart tredje år med extern kontrollant. Under 2010 har inga speciella åtgärder utförts för att minska risker som kan ge upphov till olägenheter för miljön eller människors hälsa. De huvudsakliga riskerna i verksamheten är: Översvämning av källarvåningar pga stopp i avloppledningar. Arbetsmiljörisker såsom biologisk smitta, infektion, exponering för explosiv avloppsgas, giftigt svavelväte, kemikalier och syrefattiga miljöer. Det förekommer även halk- och klämrisk samt risk vid elarbeten. Processutslagning genom strömbortfall eller genom förorening i avloppsvattnet. Förorening av dricksvatten på grund av återsug i spolslangar. Bortfall av larm och styrsystem genom bortfall av telekommunikation och radio. Sedan tidigare (år 2001) finns en riskanalys som berör reningsverken i Arbrå, Kilafors och Häggesta. Riskanalysen är uppdelad i två delar: 1. Bedömning av konsekvenser av bräddning av orenat avloppsvatten. Riskanalysen är av sådan art att den inte behöver revideras rutinmässigt. 2. Riskanalys gällande de kemiska produkter som används i verksamheten. Riskanalysen omfattar risker ur både arbetsmiljösynpunkt och miljösynpunkt. Den revideras i samband med byte av kemikalier.

19 Miljörapport 2012, Kilafors reningsverk Bilaga A Processbeskrivning Sida 1 (1) Uppdaterad: 2009 Beskrivning av verksamhetsområde och avloppsledningssystem Karta med verksamhetsområdets gränser, ledningssystem (huvudledningar), pumpstationer och bräddpunkter bilades miljörapporten för år Beskrivning av reningsanläggningen Reningsanläggningens dimensioneringsdata: Dim. anslutning pe BOD 7 -belastning 175 kg/d Maxflöde genom renssilar 226 m 3 /h Maxflöde genom övriga reningssteg 113 m 3 /h Qdim=56,5 m 3 /h Avloppsvattnet till anläggningen behandlas mekaniskt och renas från de grövre föroreningarna vid passage av ett rensgaller och genom ett sandfång till en pumpstation. Avskilt material (renset) avbördas till en renskomprimator. Från den interna pumpstationen (3 st pumpar) uppfordras avloppsvattnet till en bassäng där biologisk rening med luftinblåsning sker. Vattnet passerar sedan en sedimenteringsbassäng där det biologiska slammet avsätts. Från bassängen rinner vattnet till inblandningskammare där kemisk behandling påbörjas med dosering av fällningskemikalie. Med de 4 st efterföljande flockningskammare med en långsam omröring sker den kemiska reningen. Vattnet rinner vidare till en sedimenteringsbassäng där föroreningarna avskiljes och sjunker till botten. Klarfasen avdrages genom vid ytan av bassängen placerade rännor och vidare till utlopp. I de båda avsättningsbassängerna biologiska och kemiska där avsättning av slammet skett, skrapas det till fickor för uppsamling. Därifrån pumpas slammet till ett lagerutrymme bestående av 2 st bassänger där det luftas och stabiliseras till en TS-halt av ca 4-5 %. Det stabliserade slammet fraktas sedan med slambil till annat verk för vidare behandling.

20 Kilafors Reningsverk, Bräddat på pumpstationer Bilaga till miljörapport 2012 Pär Hisved Sida 1/1 Kilafors spillvattennät omfattar drygt 34 km ledningar. Totalt finns 10 st objekt upptagna på GIS-kartan som avloppspumpstationer. Av dem finns 9 st ute på spillvattenhuvudledningsnätet. 1 objekt (vid Kilafors Herrgård) är av typen LTA-pumpstation (LågTrycksAvlopp). LTA-stationer pumpar vidare avloppsvatten från 1 eller möjligen två fastigheter, samtliga pumpstationer drivs av Helsingevatten. Utöver detta finns ett bräddavlopp på ledningsnätet. De större pumpstationerna är kopplade med larm till dator på Bollnäs Renignsverk. När det bräddar registreras hur lång tid det bräddar samt vilket datum bräddningen inträffat. Tabell med objekt registrerade som pumpstationer. Flödesbelastning Datum bräddning Sammanlagd orsak övervakn Recipient ID-nr Arbetsnamn Byggår m3 per år tid/volym APU401 Kilafors, 1992 OP45 Dike Hällagården Tryckgivare APU402 Kilafors, 1995 OP45 Dike Bruksåkern Tryckgivare APU403 Kilafors, Hallen 1966 OP45 Å Tryckgivare APU404 Sibo m3 161 m3 Regn - OP45 Tryckgivare Å APU405 Sibo, Tabbersberg 1971 OP45 Å Tryckgivare APU406 Sibo, Tyko Karlsson ,7 m3 Regn OP45 Tryckgivare Dike APU407 Kilafors, 1971 OP45 Sjö Björnnäsudden Tryckgivare (Bergviken) APU409 Kilafors, Hälla 1977 OP45 Å Tryckgivare APU410 Kilafors, Norrbyn 1977 OP45 Å Tryckgivare APU413 Kilafors, Herrgården 2002 Vippa* Å BR6 Brädavlopp * Vippa som göra att larmlampa tänds utanför pumpstationen OP45* bräddningar registreras genom övervakning med larm till processdator Benämningen APU är ett inarbetat arbetsnamn, i Geosecma används benämningen SPU för samtliga stationer Upprättat: Senast reviderad:

21 Tabell1 Miljörapport 2012 Bilaga Y individuella analysresultat Kilafors Reningsverk Datum Månad Flöde BOD7 (ATU) COD(Cr) Kväve tot, N Fosfor tot, P inkommande dygnsprov ,2 inkommande dygnsprov ,1 inkommande dygnsprov ,1 inkommande dygnsprov ,7 inkommande dygnsprov inkommande dygnsprov ,8 inkommande dygnsprov ,1 inkommande dygnsprov ,9 inkommande dygnsprov ,9 inkommande dygnsprov ,7 inkommande dygnsprov ,3 inkommande dygnsprov ,8 medelvärde 706,58333 Medelvärde 154,50 300,83 29,50 3,38 Summa 8479 Flödesvägt medelvärde 141,09 287,51 26,82 3,11 rapporteringsgräns ,05 5 Månad Flöde Aluminium, Al ph BOD7 (ATU) COD(Cr) Kväve tot, N Fosfor tot, P Susp.substans Utgående dygnsprov ,94 7, ,14 <5.0 Utgående dygnsprov ,96 7, ,17 5,4 Utgående dygnsprov , ,53 12 Utgående dygnsprov ,92 7, ,13 <5.0 Utgående dygnsprov ,3 7, ,069 <5.0 Utgående dygnsprov ,84 7,1 3 < ,072 <5.0 Utgående dygnsprov ,89 7, ,063 <6.7 Utgående dygnsprov ,74 7 <3 <30 17 <0.050 <5.0 Utgående dygnsprov ,91 7,1 <3 <30 17 <0.050 <5.0 Utgående dygnsprov ,1 7, ,06 5,8 Utgående dygnsprov ,1 7,2 4 < ,096 8,4 Utgående dygnsprov ,4 7, ,13 8,5 Utgående dygnsprov ,4 6,6 <3 <30 16 < ,5 Utgående dygnsprov ,1 7, ,15 8,6 Utgående dygnsprov ,71 7, ,12 <8.0 Utgående dygnsprov ,75 7, ,12 5,2 Utgående dygnsprov ,64 7,2 < ,1 5,1 Utgående dygnsprov ,52 7, ,086 <5.0 Utgående dygnsprov ,46 6,8 <3 <30 10 <0.050 <5.0 Utgående dygnsprov ,79 6,8 <3 <30 10 <0.050 <5.7 Utgående dygnsprov ,76 7 < ,064 <10 Utgående dygnsprov ,97 7, ,095 <8.0 Utgående dygnsprov ,78 7,3 4 < ,098 <5.0 Utgående dygnsprov ,44 7,3 4 < ,062 <5.0 Utgående dygnsprov 1 Summa antal under rapporteringsgräns medelvärde 0,872 7,121 3,792 34,125 21,625 0,109 5,896 Månad Volym BOD7 (ATU) COD(Cr) Kväve tot, N Fosfor tot, P Bräddat ,8 0,71 Bräddat ,3 0,62 Bräddat ,7 Bräddat ,6 Bräddat ,1 Summa 719 Medelvärde 68,00 215,80 16,62 2,35 BOD7 (ATU) COD(Cr) Kväve tot, N Fosfor tot, P kg kg kg kg utsläpp pga bräddning 13,44 72,90 6,71 0,56 Metaller, inkommande vattenflöde Volym Bly, Pb Kadmium, Cd Koppar, Cu Krom tot, Cr Kvicksilver, Hg Nickel, Ni Zink, Zn µg/l µg/l µg/l µg/l µg/l µg/l µg/l inkommande dygnsprov ,8 0,08 8,5 <0.5 <0.1 1,6 38 inkommande dygnsprov ,3 0, <0.13 1,8 69 Medel 1,05 0,125 12,75 1 #DIVISION/0! 1,7 53,5 Metaller, Utgående vattenflöde Volym Bly, Pb Kadmium, Cd Koppar, Cu Krom tot, Cr Kvicksilver, Hg Nickel, Ni Zink, Zn µg/l µg/l µg/l µg/l µg/l µg/l µg/l inkommande dygnsprov <0.2 <0.02 4,8 1,5 <0.1 8,9 7 inkommande dygnsprov <0.2 <0.02 4,2 0,8 <0.13 6,5 8 Medel #DIVISION/0! #DIVISION/0! 4,5 1,15 #DIVISION/0! 7,7 7,5 Sida 1
