Miljörapport 2014 Arbrå Reningsverk

Transkript

1

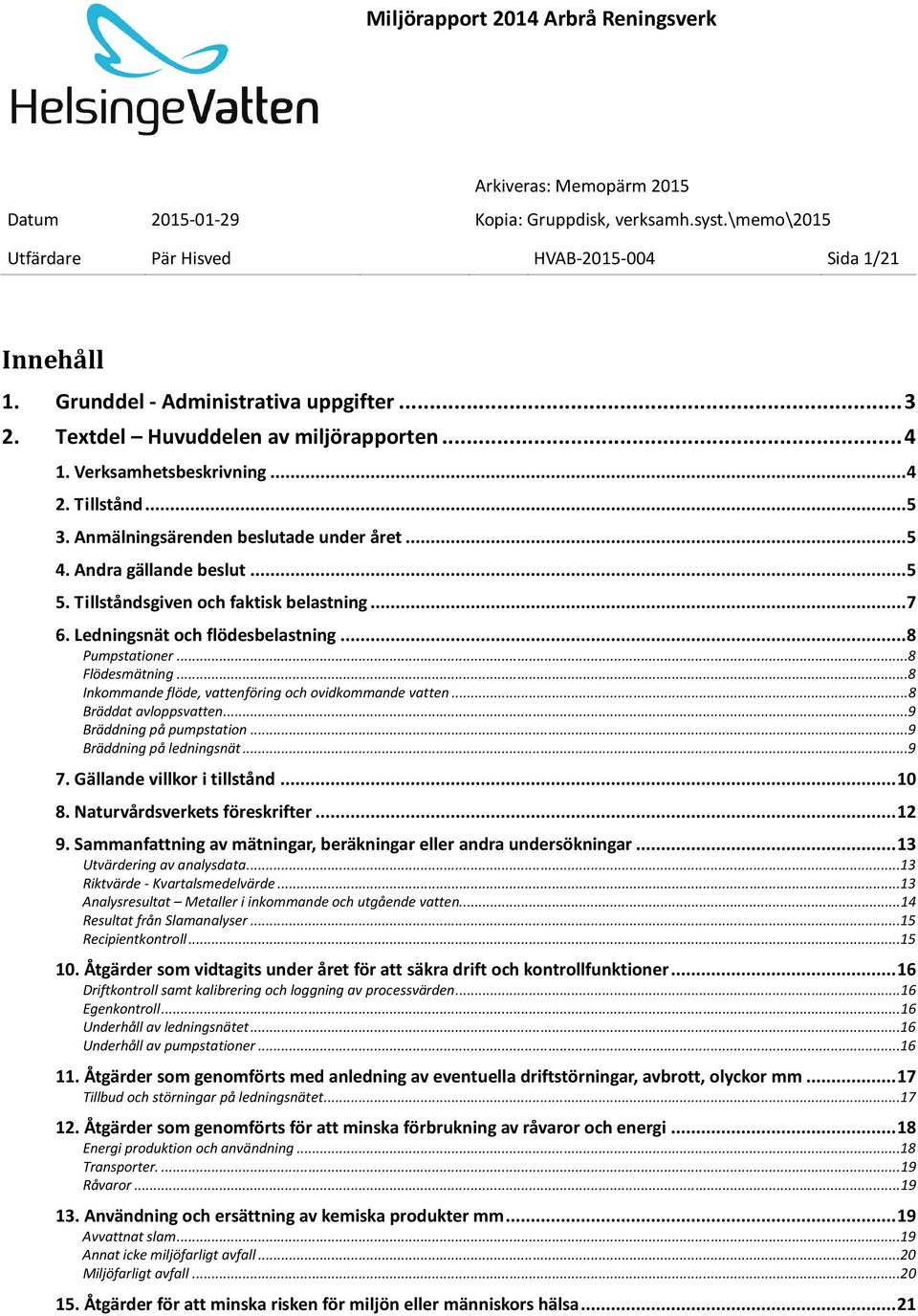

2 Utfärdare Pär Hisved HVAB Sida 1/21 Innehåll 1. Grunddel - Administrativa uppgifter Textdel Huvuddelen av miljörapporten Verksamhetsbeskrivning Tillstånd Anmälningsärenden beslutade under året Andra gällande beslut Tillståndsgiven och faktisk belastning Ledningsnät och flödesbelastning... 8 Pumpstationer...8 Flödesmätning...8 Inkommande flöde, vattenföring och ovidkommande vatten...8 Bräddat avloppsvatten...9 Bräddning på pumpstation...9 Bräddning på ledningsnät Gällande villkor i tillstånd Naturvårdsverkets föreskrifter Sammanfattning av mätningar, beräkningar eller andra undersökningar Utvärdering av analysdata...13 Riktvärde - Kvartalsmedelvärde...13 Analysresultat Metaller i inkommande och utgående vatten...14 Resultat från Slamanalyser...15 Recipientkontroll Åtgärder som vidtagits under året för att säkra drift och kontrollfunktioner Driftkontroll samt kalibrering och loggning av processvärden...16 Egenkontroll...16 Underhåll av ledningsnätet...16 Underhåll av pumpstationer Åtgärder som genomförts med anledning av eventuella driftstörningar, avbrott, olyckor mm Tillbud och störningar på ledningsnätet Åtgärder som genomförts för att minska förbrukning av råvaror och energi Energi produktion och användning...18 Transporter Råvaror Användning och ersättning av kemiska produkter mm Avvattnat slam...19 Annat icke miljöfarligt avfall...20 Miljöfarligt avfall Åtgärder för att minska risken för miljön eller människors hälsa... 21

3 Utfärdare Pär Hisved HVAB Sida 2/21 Bilageförteckning Bilagor: Bil. 1 Anslutning och flöden Bil. 2 Inkommande och utgående mängder av näringsämnen Bil. 3 Inkommande och utgående mängder av tungmetaller Bil. 4 Resultat från Slamanalyser ( ) Bil. 5 Ledningslängd och utförda åtgärder på ledningsnätet Bil. 6 Bräddningsuppgifter på pumpstationer och reningsverk ( ) Bil. 7 Inventering av energiförbrukande utrustning på reningsverket ( ) Bil. A Bil. Y Processbeskrivning med processchema Lista över analysresultat från utsläppskontroll

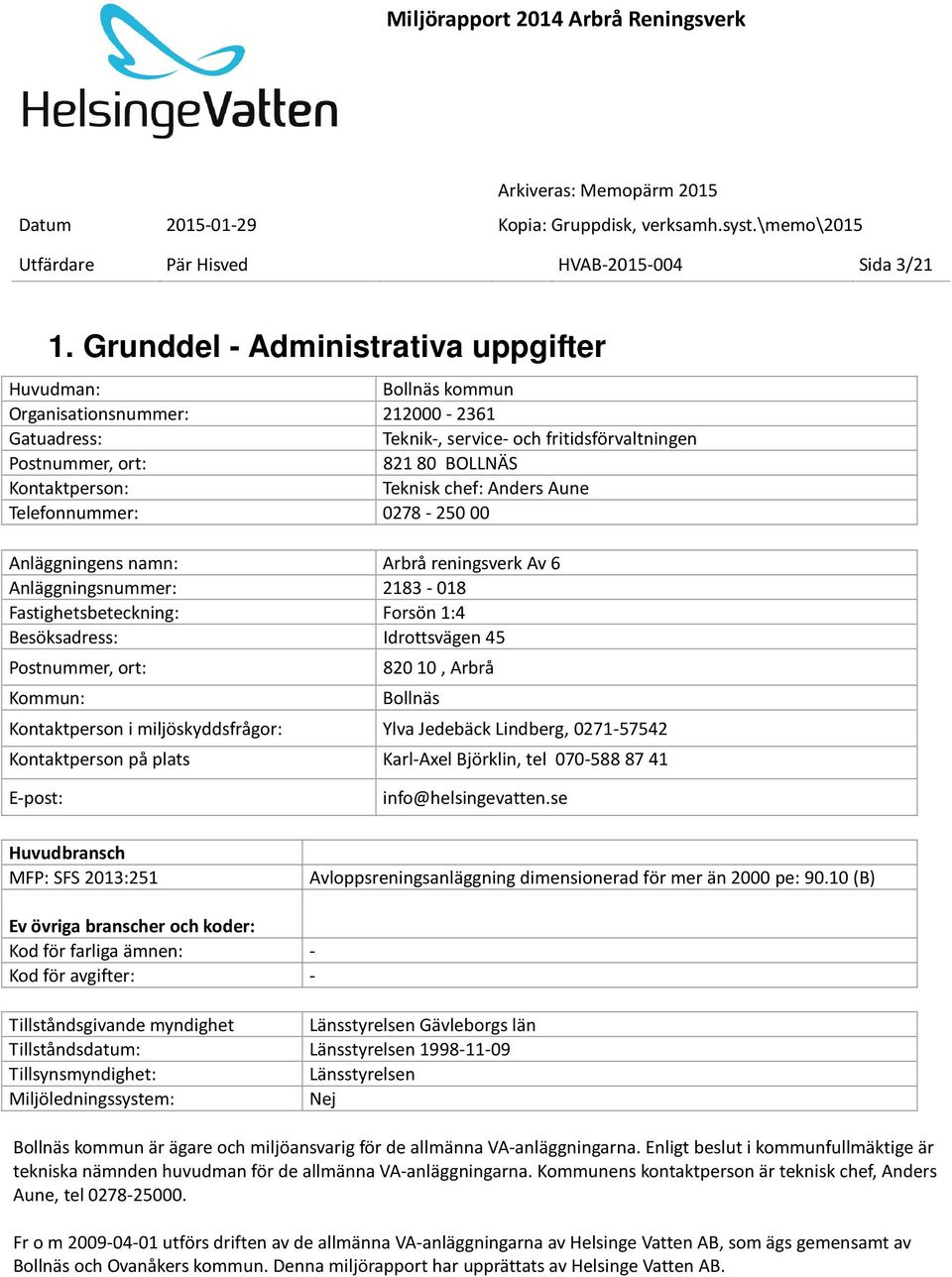

4 Utfärdare Pär Hisved HVAB Sida 3/21 1. Grunddel - Administrativa uppgifter Huvudman: Bollnäs kommun Organisationsnummer: Gatuadress: Teknik-, service- och fritidsförvaltningen Postnummer, ort: BOLLNÄS Kontaktperson: Teknisk chef: Anders Aune Telefonnummer: Anläggningens namn: Arbrå reningsverk Av 6 Anläggningsnummer: Fastighetsbeteckning: Forsön 1:4 Besöksadress: Idrottsvägen 45 Postnummer, ort: Kommun: , Arbrå Bollnäs Kontaktperson i miljöskyddsfrågor: Ylva Jedebäck Lindberg, Kontaktperson på plats Karl-Axel Björklin, tel E-post: info@helsingevatten.se Huvudbransch MFP: SFS 2013:251 Avloppsreningsanläggning dimensionerad för mer än 2000 pe: (B) Ev övriga branscher och koder: Kod för farliga ämnen: - Kod för avgifter: - Tillståndsgivande myndighet Länsstyrelsen Gävleborgs län Tillståndsdatum: Länsstyrelsen Tillsynsmyndighet: Länsstyrelsen Miljöledningssystem: Nej Bollnäs kommun är ägare och miljöansvarig för de allmänna VA-anläggningarna. Enligt beslut i kommunfullmäktige är tekniska nämnden huvudman för de allmänna VA-anläggningarna. Kommunens kontaktperson är teknisk chef, Anders Aune, tel Fr o m utförs driften av de allmänna VA-anläggningarna av Helsinge Vatten AB, som ägs gemensamt av Bollnäs och Ovanåkers kommun. Denna miljörapport har upprättats av Helsinge Vatten AB.

5 Utfärdare Pär Hisved HVAB Sida 4/21 2. Textdel Huvuddelen av miljörapporten 1. Verksamhetsbeskrivning Avloppsreningsverket renar vatten från samhällena Orbaden, Vallsta och Arbrå med angränsande bebyggelse och är dimensionerad för 3250 pe. Område med röd markering indikerar verksamhetsområde för Avlopp. Område med orange färg indikerar område för vatten + avlopp. Anläggningen är utförd för mekanisk rening (galler, sandfång, biologisk rening enligt aktivslam-metoden med BIO-P-process samt kemisk rening med efterfällning). Som fällningskemikalie används PAX XL100. Slam från processen förtjockas och avvattnas genom centrifugering. Det renade avloppsvattnet avleds till Ljusnan. Utförlig beskrivning av reningsprocessen bifogas i bilaga enligt bilageförteckning. Utsläppsvärdena både i avseendet koncentration till recipient och totalmängd under året för BOD7 och P-tot var låg med god marginal under gällande riktvärden och gränsvärden. Den huvudsakliga miljöpåverkan från verksamheten utgörs av utsläpp av BOD7 och fosfor från tätorterna Orbaden, Vallsta och Arbrå till Ljusnan. Utsläppen är reglerade enligt tillståndet. Utsläppsvillkoret uppfylls normalt med god marginal. Vid anläggningen hanteras slam, vilket kan ge upphov till luktstörningar. Utsläpp till luft i form av stoft har bedömts vara av sådan omfattning att det ej är störande för närboende. Buller sker endast dagtid genom transporter till och från anläggningen och bedöms vara av sådan omfattning att det inte är störande för närboende.

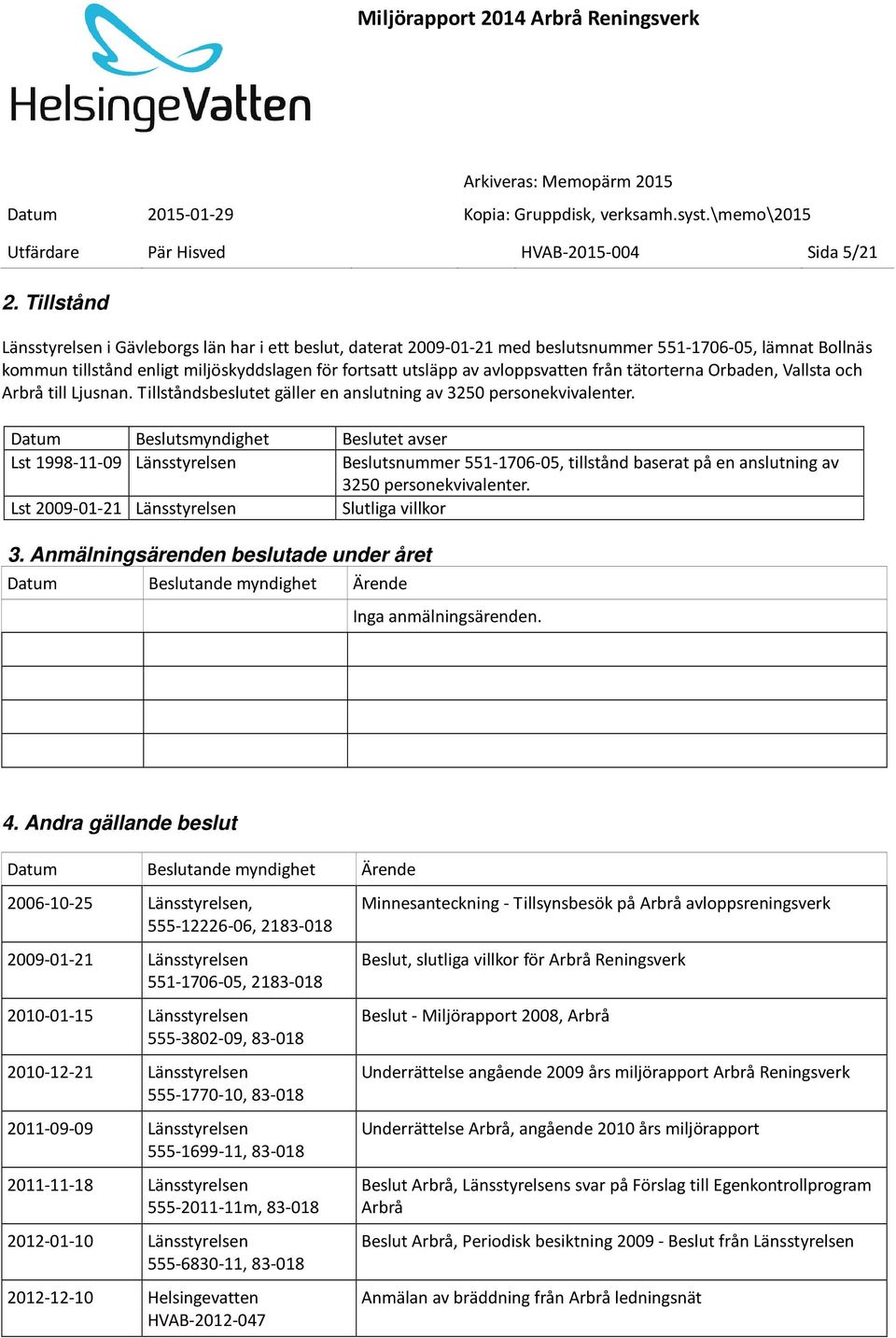

6 Utfärdare Pär Hisved HVAB Sida 5/21 2. Tillstånd Länsstyrelsen i Gävleborgs län har i ett beslut, daterat med beslutsnummer , lämnat Bollnäs kommun tillstånd enligt miljöskyddslagen för fortsatt utsläpp av avloppsvatten från tätorterna Orbaden, Vallsta och Arbrå till Ljusnan. Tillståndsbeslutet gäller en anslutning av 3250 personekvivalenter. Datum Beslutsmyndighet Beslutet avser Lst Länsstyrelsen Beslutsnummer , tillstånd baserat på en anslutning av 3250 personekvivalenter. Lst Länsstyrelsen Slutliga villkor 3. Anmälningsärenden beslutade under året Datum Beslutande myndighet Ärende Inga anmälningsärenden. 4. Andra gällande beslut Datum Beslutande myndighet Ärende Länsstyrelsen, , Länsstyrelsen , Länsstyrelsen , Länsstyrelsen , Länsstyrelsen , Länsstyrelsen m, Länsstyrelsen , Helsingevatten HVAB Minnesanteckning - Tillsynsbesök på Arbrå avloppsreningsverk Beslut, slutliga villkor för Arbrå Reningsverk Beslut - Miljörapport 2008, Arbrå Underrättelse angående 2009 års miljörapport Arbrå Reningsverk Underrättelse Arbrå, angående 2010 års miljörapport Beslut Arbrå, Länsstyrelsens svar på Förslag till Egenkontrollprogram Arbrå Beslut Arbrå, Periodisk besiktning Beslut från Länsstyrelsen Anmälan av bräddning från Arbrå ledningsnät

7 Utfärdare Pär Hisved HVAB Sida 6/ Länsstyrelsen , Länsstyrelsen , Länsstyrelsen , Länsstyrelsen , Länsstyrelsen , Länsstyrelsen , Länsstyrelsen , Länsstyrelsen , Beslut Arbrå, Anmälan av bräddning från Arbrå ledningnät Minnesanteckning- Tillsynsmöte Beslut års miljörapport, Arbrå Anmälan om bräddning. Arbrå avloppsreningsverk Periodisk besiktning 2012, Arbrå avloppsreningsverk Kartläggning av pumpstationer Beslut angående 2013 års Miljörapport Förslag till beslut om klassning av miljöfarlig verksamhet Länsstyrelsen , Länsstyrelsen , Beslut om klassning av miljöfarlig verksamhet Nytt beslut ersätter beslut från Beslut om klassning av Arbrå RV med anl av nya Miljöprövningsförordningen.

8 Utfärdare Pär Hisved HVAB Sida 7/21 5. Tillståndsgiven och faktisk belastning Reningsverket är dimensionerat för en hydraulisk belastning på 46 m³/h eller 1104 m³ per dygn. Detta motsvarar en belastning på 4000 pe räknat mot en vattenförbrukning med schablonvärdet 200 liter per dygn och person. För Arbrå reningsverk finns närmare 3000 dygnsflöden sammanställda. Medianflödet är 860 m³ och medelvärde 1006 m³. Av detta görs tolkningen att reningsverket ligger gott och väl inom sin hydrauliska reningskapacitet, men att bräddningar är förväntade i samband med t ex skyfall och snösmältning. I beslutet från 2009 anges att reningsverket är dimensionerat för en anslutning av 3250 pe, detta avser då belastning baserat på inkommande BOD och schablonvärdet 50 gram/person och dygn (vilket borde bli 3200 pe/dygn). Parameter Pe (BOD7) PE (deb.avloppsvatten) 2815* 2772* 2889* 2708* I tabellen ovan räknas med 0,070 kg BOD7/person och dygn. Vid mätning av vatten används 175 l/person och dygn som schablonvärde. * Värdet har korrigerats. Det var tidigare baserat på mängden debiterat dricksvatten. Beräkningen ska istället baseras på mängden debiterat avloppsvatten. Som syns i tabellen ovan så ger beräkning av antalet anslutna pe med hjälp av BOD7 varierande värde från år till år. Detta beror sannolikt på att det baseras på endast 12 dygnsprover per år, på detta sätt får man en osäkerhet i det beräknade medelvärdet för BOD7-halten. Mätning av vattenförbrukningen hos avloppsanslutna abonnenter är ett betydligt mer tillförlitligt sätt att beräkna antal anslutna personer, detta eftersom vattenförbrukningen varierar i liten grad från år till år. Befolkningsmängden i området för Arbrå ledningsnät kan uppskattas grovt med verktyget Området till vänster är en grov avgränsning av avloppsledningsnätet och innehåller sannolikt flera fastigheter som inte är anslutna. Antalet personer inom området uppgår till ca 2600 st.

9 Utfärdare Pär Hisved HVAB Sida 8/21 6. Ledningsnät och flödesbelastning Pumpstationer Arbrås spillvattennät omfattar drygt 50 km ledningar. Totalt finns 12 st avloppspumpstationer upptagna på GIS-kartan. Samtliga finns upptagna som tillhörande spillvattenhuvudledningsnätet, men några av dem borde kunna klassas som LTA-stationer (LågTrycksAvlopp) eftersom de endast pumpar vidare vatten från en eller två fastigheter. En av de nämnda LTA-stationerna används endast sommartid och förvaltas av fritidsförvaltningen, badhuset Arbrå. Denna station saknar bräddutlopp. Bräddningspunkter/nödutlopp finns på resterande pumpstationer, på vissa ställen på nätet samt vid avloppsreningsverket. Flödesmätning Inkommande flöde, vattenföring och ovidkommande vatten Kontroll av avloppsvattenflödet sker genom kontinuerlig mätning i enlighet med fastställt kontrollprogram. Nedanstående tabell visar en jämförelse av perioden Parameter Inkommande vatten (m 3 ) Debiterat vatten (m 3 ) Längd huvudledning (m) Inläckage (m 3 ) Inläckage (%) 41% 53% 52% 49% 48% 52% 49% 46% Inläckage (m 3 /km*dygn) 6,9 10,7 11,0 8,6 8,2 9,6 8,4 7,9 Diagrammet till vänster visar det sammanlagda inläckaget i kubikmeter per km huvudledning för hela Bollnäs kommun i jämförelse med resten av landets kommuner. Inläckaget säger något om kvaliteten på ledningsnätet. Slutsatsen man kan dra är att trots en relativt hög procentsats så är mängden tillkommande vatten relativt låg mätt per meter huvudledning. Inläckaget per km huvudledning i Arbrå är betydligt lägre än riksgenomsnittet.

10 Utfärdare Pär Hisved HVAB Sida 9/21 Bräddat avloppsvatten Arbrå reningsverk har inte bräddat under Bräddning på pumpstation Bräddning har registrerats på Nytorps och Törnfelts pumpstationer. Sammanlagd bräddat tid är 14 timmar. Bräddning på ledningsnät Ingen bräddning har registrerats på ledningsnätet för Arbrå avloppsreningsverk. Bräddningar vid Arbrå avloppsreningsverk och tillhörande nät Typ av bräddning Bräddat vid avloppsreningsverket 63 m3 841 m3 149 m3 335 m3 0 Bräddat på ledningsnätet 1200 m3-300 m3 0 0 Bräddat från pumpstation m h

11 Utfärdare Pär Hisved HVAB Sida 10/21 7. Gällande villkor i tillstånd Villkor 1. Verksamheten skall bedrivas i huvudsaklig överensstämmelse med vad sökanden har uppgett eller åtagit sig i ansökningsärendet om inte annat framgår av detta beslut. Villkor 2. Reningsanläggningen skall drivas så att högsta möjliga reningseffekt uppnås med samtidig låg kemikalie- och energiförbrukning. Villkor 3. Endast fällningskemikalier med lågt tungmetallinnehåll får användas. Byte av fällningskemikalie får endast ske efter godkännande av tillsynsmyndigheten. Villkor 4. Provtagningsplats för uttag av representativa prover på inkommande och utgående vatten, bräddat vatten samt nödutsläpp skall finnas enligt SNFS 1993:9. Villkor 5. Vid ombyggnads- eller underhållsarbeten som medför att anläggningen helt eller delvis måste tas ur drift får tillsynsmyndigheten medge tillfälligt överskridande av villkoren. Tillsynsmyndigheten skall i god tid ge tillfälle att föreskriva nödvändiga åtgärder för att begränsa föroreningsutsläppen. Villkor 6. Om besvärande lukt eller andra olägenheter uppstår i omgivningen p g a slamhantering eller annat skall erforderliga åtgärder vidtas för att motverka störningar. Villkor 7. Buller från anläggningen inklusive transporter inom området skall begränsas så att den ekvivalenta ljudnivån vid närmaste bostad inte överskrider riktvärdena: 55 db(a) dagtid (kl 07-18) 50 db(a) kvällstid (kl 18-22) 45 db(a) nattetid (kl 22-07) Den momentana ljudnivån nattetid får inte överskrida 55 db(a) som riktvärde vid närmaste bostadsbebyggelse. Villkor 8. Kemikalier och miljöfarligt avfall skall förvaras på sådant Kommentar Behandlingen av avloppsvattnet utförs i huvudsak enligt vad som har angivits i ansökningshandlingarna. Kommentar Vi försöker alltid att driva reningsverket optimalt. Kommentar Den fällningskemikalie som har använts, PAX-XL 100, har lågt tungmetallinnehåll och är godkänd av tillsynsmyndigheten. Kommentar Angivna provtagningsplatser finns för inkommande och utgående vatten samt för bräddat vatten. Bräddad volym mäts och registreras dagligen. Kommentar Inga underhållsarbeten som har inneburit behov av att tillfälligt överskrida villkoren har ägt rum under Kommentar Inga klagomål på lukt har förekommit. Kommentar Inga klagomål avseende buller har förekommit. Kommentar Kemikalie- och avfallshanteringen sker på det

12 Utfärdare Pär Hisved HVAB Sida 11/21 sätt att eventuellt spill kan samlas upp och inte förorena mark, recipient eller vatten som skall eller har behandlats i anläggningen. Kemikalier och farligt avfall skall vara noggrant märkta med innehåll. sätt som föreskrivs i villkoret. Villkor 9. En förteckning skall upprättas över de kemikalier och kemiska produkter som används i verksamheten. Förteckningen skall uppdateras årligen och redovisas i miljörapporten. Villkor 10. Industriellt avloppsvatten av sådan karaktär att anläggningens funktion nedsätts eller andra olägenheter uppstår, skall inte tillföras anläggningen. Kommentar Kemikalieregister finns på Häggesta reningsverk. Kommentar Kommunens allmänna bestämmelser för VA (ABVA) innehåller förbud för abonnenter att tillföra sådant avloppsvatten. Numera tillförs endast sanitärt avloppsvatten från anslutna industrier, d v s inget industriellt processavloppsvatten tillförs reningsverket Villkor 11. Avloppsledningsnätet inklusive utloppsledningen från verket skall fortlöpande ses över och underhållas i syfte att så långt som möjligt begränsa utsläpp av obehandlat eller otillräckligt behandlat bräddvatten samt mängden ovidkommande vatten in till avloppsreningsverket. Villkor 12. Ett reviderat förslag till kontrollprogram skall lämnas till tillsynsmyndigheten inom tid som tillsynsmyndigheten bestämmer. Villkor 13. En förstagångsbesiktning skall utföras inom 6 månader efter ombyggnad och upprustning av reningsverket. Villkor 14. Halten i utgående behandlat avloppsvatten till recipient från som rikt- och kvartalsmedelvärden högst innehålla 0,3 mg/l totalfosfor samt 10 mg/l BOD 7. Villkor 15. Utsläpp av organisk substans och fosfor från behandlat samt vid verket bräddat avloppsvatten får fram till den 31 december 2013 som gränsvärde per år inte överstiga 4800 kg BOD 7 och 180 kg totalfosfor och från den 1 januari 2014 som gränsvärde per år inte överstiga 4400 kg BOD7 och 155 kg totalfosfor. Kommentar Avloppsledningsnätet underhålls på det sätt som föreskrivs i villkoret. Plan och budget finns. Kommentar Ett reviderat förslag lämnades i april Kommentar Förstagångsbesiktning har utförts. Kommentar Riktvärdena har hållits under samtliga kvartal. Kommentar Gränsvärden har ej överskridits.

13 Utfärdare Pär Hisved HVAB Sida 12/21 8. Naturvårdsverkets föreskrifter Naturvårdsverkets föreskrifter Kontroll av utsläpp till vatten- och markrecipient från anläggningar för behandling av avloppsvatten från tätbebyggelse, SNFS 1990:14 Skydd för miljön, särskilt marken, när avloppsslam används i jordbruket, SNFS 1994:2 Begränsningar av flyktiga organiska föreningar förorsakade av användningen av organiska lösningsmedel i vissa verksamheter och anläggningar, NFS 2001:1 Utsläpp till luft av svaveldioxid, kväveoxider och stoft från förbränningsanläggningar med en installerad tillförd effekt på 50 MW eller mer, NFS 2002:26 Avfallsförbränning, NFS 2002:28. Aktuell Ej aktuell X X X X X Nedanstående två föreskrifter är riktade speciellt till kommunala reningsverk. SNFS 1990:14: Kontroll av utsläpp till vatten- och markrecipient från anläggningar för behandling av avloppsvatten från tätbebyggelse. På inkommande avloppsvatten tas ett dygnsprov ut en gång i månaden. På utgående avloppsvatten tas ett dygnsprov ut två ggr per månad. Följande analyser utförs. COD, BOD7, P-tot, N-tot Analysschemat följer tabell 1 i SNFS 1990:14. Utöver ovanstående analyser utförs även analys av Aluminium, suspenderad substans, och ph på utgående vattenflöde. För analyser av uttagna prov anlitades ALcontrol AB, de är ackrediterade av SWEDAC. Analysresultat redovisas i bilaga Y enligt bilageförteckning. Vid rapportering har årsmedelvärde för inkommande och utgående avloppsvatten beräknats enligt nedanstående formel. koncentration provdygnsflöde = massa/år provdygnsflöden flöde/ år =mg/l Vid de tillfällen provresultatet har rapporterats som <rapporteringsgräns så har rapporteringsgränsen använts som numeriskt värde. För att erhålla utsläpp i kg/dygn har årsmedelhalt multiplicerats med avläst total årsvolym och sedan delats med 365. SNFS 1994:2: Skydd för miljön, särskilt marken, när avloppsslam används i jordbruket, Reningsverket är REVAQ-certifierat för att kunna levereras som kvalitetsstämplat slam till jordbruk. Under 2013 har ingen slam levererats till jordbruket. Vid användning av slam i jordbruk så krävs att följande analyser utförs. Torrsubstans och glödgningsförlust, ph Totalfosfor, Totalkväve, Ammoniumkväve (NH4-N) Hg, Cd, Pb, Cu,. Zn, Cr och N Under året har 4 slamprover tagits ut och skickats på analys. Slammet körs för närvarande inte till jordbruksmark

14 Utfärdare Pär Hisved HVAB Sida 13/21 9. Sammanfattning av mätningar, beräkningar eller andra undersökningar (Sammanfattning av resultaten av mätningar, beräkningar eller andra undersökningar för att bedöma verksamhetens påverkan på miljön och människors hälsa) Utvärdering av analysdata Riktvärde - Kvartalsmedelvärde BOD 7 (mg/l) P-tot (mg/l) Villkor nr 14 i gällande tillstånd anger riktvärden där medelvärdet per kvartal för BOD och fosfor får vara max 10 mg/l och 0,3 mg/l. Kvartalsmedelvärdet har beräknats genom att ta ett medelvärde av de tre månadsmedelvärden som ingår respektive kvartal. Detaljerad redovisning av analysresultat redovisas i tabellform i Bilaga Y detaljerade analysresultat Riktvärden 10 mg/l 0,3 mg/l Q1 6 0,05 Q2 6 0,06 Q3 5 0,10 Q4 5 0,05 Alla kvartalsmedelvärden för BOD samt fosfor ligger under riktvärdet. Gränsvärde - Årsmedelvärde Villkor nr 15 i gällande tillstånd tillåter att fosfor och BOD-utsläppet är max 12,05 kg BOD 7 /dygn och max 0,42 kg fosfor per dygn. Sammanställningen över analysresultat visar att reningsverket klarar dessa gränser med god marginal. Parameter BOD7: utsläpp (kg/dygn) 6,84 8,30 4,66 6,10 4,0 4,0 4,4 Fosfor: utsläpp (kg/dygn) 0,148 0,141 0,109 0,07 0,07 0,05 0,05

15 Utfärdare Pär Hisved HVAB Sida 14/21 Analysresultat Metaller i inkommande och utgående vatten Som en del av Revaq-certifieringen ska Arbrå reningsverk utföra undersökningar för att ta reda på metallhalt i inkommande och utgående avloppsvatten. Under året har 6 provuttag genomförts på inkommande och utgående vatten. Årsmedelvärde beräknas på samma sätt som för näringsämnen, dvs med hänsyn till flöde vid provtagningstillfället. Resultat från analyserna redovisas nedan. Vid beräkning har rapporteringsgränsen använts som numeriskt värde vid de tillfällen resultatet rapporterats som <x. Kvicksilver är nästan uteslutande rapporterat som <0,1 mikrogram/liter vilket leder att mängden kvicksilver är överskattad. Inkommande flöde Medelvärden Antal prov Fosfor Bly,Pb Kadmium,Cd Koppar,Cu Kromtot,Cr Kvicksilver,Hg Nickel,Ni Zink,Zn mg/l mikrog/l mikrog/l mikrog/l mikrog/l mikrog/l mikrog/l mikrog/l ,35 2,00 0,13 33,1 1,6 0,1 2,5 103, ,14 2,85 0,14 54,3 2,5 0,1 2,7 153, ,68 3,03 0,14 39,2 2,4 0,1 2,8 136,3 Utgående flöde Medelvärden Antal prov Fosfor Bly,Pb Kadmium,Cd Koppar,Cu Kromtot,Cr Kvicksilver,Hg Nickel,Ni Zink,Zn mg/l mikrog/l mikrog/l mikrog/l mikrog/l mikrog/l mikrog/l mikrog/l ,10 0,20 0,02 7,5 0,50 0,1 1,08 15, ,05 0,39 0,02 8,2 0,78 0,1 1,67 14, ,06 0,32 0,02 10,6 0,63 0,1 1,73 27,8 Procentuell avskiljning Fosfor Bly,Pb Kadmium,Cd Koppar,Cu Kromtot,Cr Kvicksilver,Hg Nickel,Ni Zink,Zn % 90 % 81 % 77 % 70 % 0 % 56 % 85 % % 86 % 84 % 85 % 69 % 0 % 38 % 91 % % 90 % 85 % 73 % 73 % 0 % 37 % 80 %

16 Utfärdare Pär Hisved HVAB Sida 15/21 Resultat från Slamanalyser Arbrå reningsverk har skickat 498,84 ton slam till Borab för deponitäckning. Slammet håller ca 21,4% torrhalt och vikten motsvarar ca 107 ton räknat i TS. Slammet analyseras fyra gånger per år hos Alcontrol. Bilaga 4 redovisar analysresultat och medelvärde samt fällningskemikaliens bidrag till metallinnehållet. Kadmiuminnehåll Kvoten kadmium i förhållande till fosfor är ca 27 mg kadmium/kg fosfor, vilket är något högre än förra året. Omräknat till jämförelse per ansluten person ger det ett utsläppsvärde på ca 20 mg/pe och år. Ungefär 7 % av kadmiumet kommer från fällningskemikalien PAX XL100. Reningsverket är certifierat enligt Revaq och driver ett kontinuerligt förbättringsarbete för att sänka bland annat mängden tungmetaller i slammet. Mottaget externslam Arbråverket tar hand om och avvattnar slam från de små reningsverken i Rengsjö, Växbo och Flästa samt enskilda avloppsanläggningar i form av slutna tankar (ej trekammarbrunnar). Vid tömning noterar slambilen hur stor volym som töms. Endast om slambilen är full kan en exakt volym noteras, om slambilen är delvis full blir noteringen en uppskattning av volymen. Under 2014 uppskattas att verket tog emot 598 m³ från enskilda slutna tankar och ca 1963 m³ från de externa verken. Recipientkontroll Recipienten Voxnan kontrolleras och rapporteras årligen av Ljusnan-Voxnans vattenvårdsförbund genom samordnad recipientkontroll. Utvärdering finns att ladda ned från Ljusnan-Voxnans vattenvårdsförbunds hemsida.

17 Utfärdare Pär Hisved HVAB Sida 16/ Åtgärder som vidtagits under året för att säkra drift och kontrollfunktioner Driftkontroll samt kalibrering och loggning av processvärden Mätutrustning kalibreras, servas och underhålls av leverantör enligt serviceavtal. Den utrustning som inte sköts enligt serviceavtal underhålls av personal på reningsverket. Mätutrustningen har under året fungerat utan anmärkning. Utöver de analysprover som skickas till lab så utförs under året ett antal löpande kontroller på verket. T ex kalibrering av utrustning och loggning av processvärden. Värden samlas i loggbok och viss sammanställning sker vid årets slut. Egenkontroll Analyser utförs på prover enligt ett på förhand fastställt provtagningsschema. Provtagningsschemat uppdateras vid årsskiftet varje år. Egenkontrollen för verksamheten vid avloppsreningsverket i Arbrå regleras av förordning (1998:901) om verksamhetsutövarens egenkontroll. Underhåll av ledningsnätet Underhåll av ledningsnätet sker kontinuerligt. Det finns en förnyelse- och åtgärdsplan och ett politiskt mål att förnya 1% av ledningsnätet per år. Investeringsbudgeten omfattar både förnyelse (sanering) av befintligt ledningsnät och utbyggnad av dagvattenledningar. Bilaga 5 redovisar 2014 års förnyelse av ledningsnätet tillhörande Häggesta reningsverk. Utöver planerat underhåll utförs nödutryckningar för att åtgärda stopp i pumpstationer och ledningar mm. Underhåll av pumpstationer Bilaga 5 redovisar åtgärder på pumpstationer år 2014.

18 Utfärdare Pär Hisved HVAB Sida 17/ Åtgärder som genomförts med anledning av eventuella driftstörningar, avbrott, olyckor mm Allvarliga tillbud och störningar för reningsverket dokumenteras i driftjournal som förvaras i pärm på Arbrå reningsverk. Under året har inga allvarliga tillbud som påverkat reningsprocessen inträffat. Ett mindre tillbud som inträffade var att blixten slog ut styrdatorn detta påverkade dock inte reningsprocessen eftersom verket går att köra manuellt utan styrdator. Tillbud och störningar på ledningsnätet Avloppstopp, driftstörningar, klagomål och avbrott som avser ledningsnätet registreras i GEOSECMA vilket gör att störningarna kan knytas till en geografisk punkt på ledningsnätet. Varje år finns ett antal återkommande mindre störningar i form av mindre avloppstopp, dessa åtgärdas omgående. Att utföra åtgärder för att förebygga dem sker kontinuerligt genom planerad förnyelse av ledningsnät. Bilaga 5 redovisar antalet avloppstopp år 2014 Buller och lukt Det har inte förekommit några klagomål på lukt eller buller under året. Men blåsmaskinerna har haft en relativt hög ljudnivå och risk finns att ljud spridits i omgivningen. För att minska bullernivån har vi satt ljuddämpare och ljudisolering på blåsmaskinerna.

19 Utfärdare Pär Hisved HVAB Sida 18/ Åtgärder som genomförts för att minska förbrukning av råvaror och energi Energi produktion och användning Inga åtgärder har utförts för att minska elanvändning. Arbrå reningsverk har ingen egen värmeproduktion i form av biogas eller värmepump. Verket värms med el sommartid och vid behov med olja vintertid. Total elkonsumtion under året till reningsverket var kwh, kwh av detta avleddes till den del av reningsverket som används av ledningsnätspersonal. Stabilisering av slammet sker aerobt och är en process med hög energiförbrukning. Elanvändningen beror i viss mån även på inkommande belastning av syreförbrukande ämnen (mer energi krävs för luftningen). Ovanstående cirkeldiagram baseras på en energikartläggning utförd 2009 där effekten på utrustningen i reningsverket multipliceras med uppskattad drifttid. Beräknad årsförbrukning hamnar på kwh Beräknad potentiell värmebesparing, kwh Månadsförbrukningen i Arbrå reningsverk har en fördelning som tyder på att en del av tillförd energi går till värme under kallare delar av året. Att det förhåller sig på det viset är nästan oundvikligt så länge man inte isolerar verket med överdrivet mycket isolering. År Kwh Beräkningen gör antagandet att den månad med lägst energiförbrukning också är den månad som kräver minst energi för uppvärmning. Värdet är ett idealvärde som i verkligheten är mycket svårt att uppnå. Elförbrukning per m³ avloppsvatten Avloppsvattenflöde m 3 /år Elanvändning 1 kwh/år Elanvändning kwh/m 3 1,4 1,5 1,1 1,3 1,3 Inköp av eldn.olja m 3 /år 11,4 7, Avläst från Telgekrafts hemsida minus el förbrukad på rörnätsidans personallokaler

20 Utfärdare Pär Hisved HVAB Sida 19/21 Transporter Avvattnat slam transporteras till BORAB för användning som täckmaterial på sävstås avfallsdeponi. Grovrens transporteras till Säversta värmeverk och förbränns. Slam från de mindre reningsverken och avloppsvatten från privata slutna tankar transporteras till reningsverket för avvattning. Råvaror Verksamhetens huvudsakliga råvara är avloppsvatten. Vid behandling används vissa kemikalier i samband med fällning och avvattning. 13. Användning och ersättning av kemiska produkter mm Verksamhetens huvudsakliga förbrukning av kemikalier sker i form av fällningskemikalier och polymer för avvattning. Under året har inga nya kemiska produkter tagits in till verket. Förra årets upphandling har inte lett till några förändringar i kemikalieinköp. Fällningsprocessen bedrivs så optimalt det går. Genom REVAQ-certifieringen ställs krav på låga halter av tungmetaller i slammet. Vi har därför valt att använda PAX XL100, som är en lite dyrare fällningskemikalie men som har lägre innehåll av tungmetaller än andra aluminiumprodukter. För avvattning används polymeren Zetag 7565, den årliga förbrukningen uppskattas till ca 750 kg baserat på att vi beställer 750 kg ungefär en gång per år. Tabell över använda kemikalier Produkt Anv.område Mängd PAX XL100 Fällningkemikalie kg Zetag 7565 Polymer för avvattning Uppskattas till 750 kg årligen Smörjfett Smörjning centrifug mm 0 kg * Grovrent rengöring Rengöring maskiner, golv biltvätt 0 kg * Rengöring Rengöring rostfritt, aluminiumgolv, maskiner 0 kg * Motorolja (hydraway bio se 46) Används i pumpar, maskiner, bilar 0 kg * Hydraulolja Används i inloppspumpar, skrapspel 0 kg * Växelolja Används i maskiner,växlar 0 kg * *tas från Häggesta vid behov Avvattnat slam Under 2014 producerades sammanlagt 499 ton avvattnat slam med genomsnittlig TS-halt 21 %. Slam från Arbrå reningsverk är REVAQ-certifierat och kan därför spridas på jordbruksmark. Slammet hade god kvalitet under 2014 och uppfyllde kraven för åkermarkspridning, men inget slam har levererats till jordbruk på grund av att det saknats avtal om mellanlagringsplatser nära jordbruksmark. Allt avvattnat slam har istället transporterats till BORAB för tillverkning av anläggningsjord/täckmaterial.

21 Utfärdare Pär Hisved HVAB Sida 20/21 Annat icke miljöfarligt avfall Förutom slam uppkommer pressat grovrens. Grovrenset samlas upp i 200 liters soptunnor och vilka transporteras av Reaxcer till Sävstaås avfallsanläggning i Bollnäs för energiåtervinning i form av fjärrvärme. Det tar ungefär en vecka att fylla en soptunna så mängden grovrens uppskattas till ca liter per månad. ICKE MILJÖFARLIGT AVFALL Transportör Mottagare Mängd Pressat grovrens Härjelast BORAB Ca 12 m3 Sand Härjelast BORAB Ej tömt 2014 Miljöfarligt avfall Endast mindre mängder miljöfarligt avfall (spillolja, färgrester mm) uppkommer vid avloppsreningsverket. Avfallet transporteras av driftteknikerna till Häggesta avloppsreningsverk, sorteras i avsedda behållare och transporteras sedan vid behov till BORAB. På reningsverket står idag ett 200-liters fat för spillolja. Fatet skickas för återvinning när det är fullt. Helsingevatten kontaktar årligen BORAB för att begära en sammanställning över levererat avfall. Detta sker i samband med upprättande av miljörapporten. Eftersom allt miljöfarligt avfall först transporteras till Häggesta reningsverk i väntan på vidare transport till BORAB så särredovisas inte det miljöfarliga avfallet per reningsverk. Det redovisas istället som avfall från Häggesta reningsverk.

22 Utfärdare Pär Hisved HVAB Sida 21/ Åtgärder för att minska risken för miljön eller människors hälsa (Åtgärder för att minska sådana risker som kan ge upphov till olägenheter för miljön eller människors hälsa) I samband med senaste tillståndsprövningen togs en miljökonsekvensbeskrivning fram. Den är allt väsentligt fortfarande aktuell. Riskerna i verksamheten undersöks 1 gång per år med skyddsronder. Elbesiktning samt kontroll av tryckkärl, kompressortankar, lyftblock och automatportar sker vart tredje år med extern kontrollant. Om tanken med fällningskemikalie skulle börja läcka så rinner läckaget ned i en avställd kammare som gott och väl rymmer tankens volym. Under 2014 har en riskgranskning utförts på Arbrå RV. Utöver det har inga speciella åtgärder utförts för att minska risker som kan ge upphov till olägenheter för miljö eller människors hälsa. De huvudsakliga riskerna i verksamheten är: 1. Översvämning av källarvåningar pga stopp i avloppsledningar. 2. Arbetsmiljörisker såsom biologisk smitta, infektion, exponering för explosiv avloppsgas, giftigt svavelväte, kemikalier och syrefattiga miljöer. Det förekommer även halk- och klämrisk samt risk vid elarbeten. 3. Processutslagning genom strömbortfall eller genom förorening i avloppsvattnet. 4. Förorening av dricksvatten på grund av återsug i spolslangar. 5. Bortfall av larm och styrsystem genom bortfall av telekommunikation och radio. Sedan tidigare (år 2001) finns en riskanalys som berör reningsverken i Arbrå, Kilafors och Häggesta. Riskanalysen är uppdelad i två delar: 1. Bedömning av konsekvenser av bräddning av orenat avloppsvatten. Riskanalysen är av sådan art att den inte behöver revideras rutinmässigt. 2. Riskanalys gällande de kemiska produkter som används i verksamheten. Riskanalysen omfattar risker ur både arbetsmiljösynpunkt och miljösynpunkt. Den revideras i samband med byte av kemikalier. Utöver dessa riskanalyser som berör reningsverket och risk för utsläpp så finns även en riskanalys som tagits fram i samband med REVAQ-certifieringen. Den fokuserar på risker i samband med konsumtion av livsmedel som växt på åkermark som gödslats med slam.

23 Miljörapport för år: 2014 Bilaga 1 Avloppsanläggning/Kommun ARBRÅ RENINGSVERK Koordinater i rikets nät X Y SWEREF 99TM ANSLUTNING OCH LEDNINGSNÄTUPPGIFTER Dimensionerad maximal belastning Maximal genomsnittlig veckobelastning Tillåten maximal anslutning AVLOPPSANL, antal anslutna personer***: Anslutna person.ekv.(pe)* m.a.p. BOD Anslutna person.ekv.(pe)** m.a.p. vattenförbrukning ***uppskattat via pe 5350 pe 3250 pe pe Månad Mängd avlopps- Mängd bräddat Nederbörd vatten, m³ avloppsvatten m³ Mängd Antal avloppsmm vatten, m³ I I Jan Febr Mars April Maj Juni Juli Aug Sept Okt Nov Dec Summa * Anslutna pe beräknas utifrån total inkommande BOD7-belastning och 70 g BOD7/pe och dygn ** Anslutna pe beräknas utifrån vattenförbrukning hos avloppsabonnenter och 175 liter/pe och dygn UPPMÄTTA/UPPSKATTADE VATTENMÄNGDER * Näringslivets förbrukning 13079, pe * Privata bostäder, fritidshus, flerbostadshus mm , pe * Allmänna, kommunala och statliga inrättningar mm 11204, pe Debiterad mängd avloppsvatten, m³ Ovidkommande mängd vatten, m³ Ovidkommande mängdvatten, % av tillrinning 46% Bräddat nät, uppskattat m³ 15 timmar pga höga flöden

24 Miljörapport för år: 2014 Bilaga 2 Avloppsanläggning/Kommun ARBRÅ RENINGSVERK Inkommande vattenmängd under året exklusive bräddad mängd vid verket, m³ Ink.flöde (m3/d): 858 Bräddflöde nät+verk, m³ 0 INKOMMANDE BELASTNING FÖRORENINGSHALTER OCH -MÄNGDER Parameter Halt i mg/l Inkommande mängder Provtagningspunkt, prov-in I II I+II Enhet Antal prov Medelvärde* Maxvärde prov-in Bräddat vatten Totalt och provtyp COD-Cr 12 dp 372,6 116,6 116,6 ton/år BOD-7 12 dp 152,2 47,6 47,6 ton/år P-tot 12 dp 3,7 1,1 1,14 ton/år N-tot 12 dp 29,7 9,3 9,3 ton/år NH4-N 0-0,0 0,00 ton/år UTGÅENDE BEHANDLAT VATTEN FÖRORENINGSHALTER OCH -MÄNGDER Parameter Halt i mg/l Utgående mängder Provtagningspunkt, prov-ut I II I+II Enhet Antal prov Medelvärde* Maxvärde prov-ut Bräddat vatten Totalt och provtyp vid verket COD-Cr 24 dp 35,82 11,2-11,2 ton/år BOD-7 24 dp 5,13 1,6-1,6 ton/år P-tot 24 dp 0,062 0,0-0,0 ton/år N-tot 24 dp 24,55 7,7-7,7 ton/år NH4-N 0,00 0,0-0,0 ton/år Susp.substans 24 dp 7,22 2,3-2,3 ton/år Månadsmedelvärden BOD Fosfor BOD Fosfor mg/l mg/l mg/l mg/l 1 Januari 6,000 0,050 7 Juli 5,517 0,102 2 Februari 7,000 0,050 8 Augusti 6,000 0,150 3 Mars 5,000 0,050 9 September 3,000 0,050 Medelvärde 6,000 0,050 Medelvärde 4,839 0,101 4 April 5,000 0, Oktober 6,665 0,050 5 Maj 7,552 0, November 4,000 0,050 6 Juni 4,461 0, December 4,478 0,050 Medelvärde 5,671 0,062 Medelvärde 5,048 0,050 Årsgränsvärde, utsläpp kg per dygn BOD Fosfor BOD Fosfor kg/dygn kg/dygn kg/dygn kg/dygn ,40 0,05 Gränsvärde 12,05 0,42 Anmärkningar När analysresultatet har understigit rapporteringsgränsen, (tex <3 mg/l för BOD7 och <5 mg/l susp), så används det numeriska värdet av rapporteringsgränsen, dvs < tecknet tas bort.

25 Miljörapport för år: 2014 Bilaga 3 Avloppsanläggning/Kommun ARBRÅ RENINGSVERK Utgående vattenmängd under året exklusive bräddad mängd vid verket, m³ Utg.flöde (m3/d): 858 Bräddflöde nät+verk, m³ 0 INKOMMANDE BELASTNING FÖRORENINGSHALTER OCH -MÄNGDER Inkommande mängder I II I+II Enhet Metaller prov-in Bräddat vatten Totalt Metaller halt i µg/l Bly 3,03 0,95 0,95 kg/år Kadmium 0,14 0,04 0,04 kg/år Krom 2,37 0,74 0,74 kg/år Koppar 39,18 12,26 12,26 kg/år Nickel 2,77 0,87 0,87 kg/år Kvicksilver 0,100 0,03 0,03 kg/år Zink 136,32 42,67 42,67 kg/år UTGÅENDE BEHANDLAT VATTEN FÖRORENINGSHALTER OCH -MÄNGDER Utgående mängder I II I+II Enhet Metaller prov-ut Bräddat vatten Totalt Metaller halt i µg/l Bly 2 dp 0,32 0,10-0,10 kg/år Kadmium 2 dp 0,02 0,01-0,01 kg/år Krom 2 dp 0,63 0,20-0,20 kg/år Koppar 2 dp 10,57 3,31-3,31 kg/år Nickel 2 dp 1,73 0,54-0,54 kg/år Kvicksilver 2 dp 0,100 0,03-0,03 kg/år Zink 2 dp 27,83 8,71-8,71 kg/år Aluminium 24 dp 0,60 0,19-0,19 ton/år Beräknad utfällning till slammet, kg Bly Kadmium Krom Koppar Nickel Kvicksilver Zink 0,85 0,04 0,54 8,96 0,32 0,00 33,96 Avskiljningsgrad, andel som hamnar i slammet Bly Kadmium Krom Koppar Nickel Kvicksilver Zink 90% 85% 73% 73% 37% 0% 80% Anmärkningar När analysresultatet har understigit rapporteringsgränsen, (tex <3 mg/l för BOD7 och <5 mg/l susp), så används det numeriska värdet av rapporteringsgränsen, dvs < tecknet tas bort. En effekt av detta beräkningsätt är ämnen uteslutande rapporterats som <x får ett högre värde än det borde vara

26 Miljörapport för år: 2014 Bilaga 4.1 Avloppsanläggning/Kommun ARBRÅ RENINGSVERK Resultat från slammanalyser Laboratorium Alcontrol AB Förbrukad mängd fällningskemikalie kg 4 slamprover per år Producerad mängd slam 498,84 ton Polymer för avvattning Parameter Enhet 60-element Medel- RSD Antal värden Kvot Cd/P Mängd i slam Innehåll Varav från Varav från värde % större än gränsvärde mg/kg kg/år Fällningskem fällningskem fällningskem SFS 1985:840 mg/kg TS kg/år % Torrsubstans vikts-% 22,7 22,5 21,8 20,9 19,2 21,42% 6,7% Glödgn.förlust % av TS 73,3 68,7 67,3 69,0 67,2 69,1 3,6% Glödrest % av TS 27% 31% 33% 31% 33% 31% 8,0% Totalfosfor % av TS , , , , , ,9% N-tot % av TS , , , , ,9% NH4-N % av TS , , , , ,4% Kalium % av TS ,0% 271 Kalkverkan(CaO) ph 6,9 7,1 7,6 7,2 7,2 4,1% Järn mg/kg TS 0, ,921 Aluminium mg/kg TS , , , , , ,6% 7141, , ,2% Silver mg/kg TS 0,8 0,8 0,9 0,8 0,9 0,8532 7,7% 0,091 0,100 0,009 9,8% Arsenik mg/kg TS 0,050 0,004 Bly mg/kg TS 5,4 8,5 12,0 11,1 10,0 9,4 27,5% 0 st >100 1,004 0,200 0,018 1,8% Kadmium mg/kg TS 0,5 0,5 0,6 0,5 0,5 0,49 10,6% 0 st > 2 26,7 0,052 0,040 0,004 6,8% Koppar mg/kg TS 110,0 110,0 190,0 118,0 120,0 129,6 26,3% 0 st > , ,848 0,700 0,062 0,5% Krom mg/kg TS 10,0 9,1 13,0 15,2 12,0 11,86 20,5% 0 st > 100 1,267 1,000 0,089 7,0% Kvicksilver mg/kg TS 0,2 0,5 0,3 0,4 0,3 0, ,4% 0 st > 2,5 0,036 0,003 0,000 0,7% Nickel mg/kg TS 6,6 5,2 7,3 5,8 6,4 6,264 12,7% 0 st > 50 0,669 0,600 0,054 8,0% Zink mg/kg TS 310,0 330,0 490,0 426,0 410,0 393,2 18,7% 0 st > ,014 0,500 0,045 0,1% Kobolt mg/kg TS 0,000 0,100 0,009 Antimon mg/kg TS 0,000 0,030 0,003 BOR mg/kg TS 3,3 4,0 4,8 4,9 3,3 4,052 18,9% 0,433 Vismut mg/kg TS 1,6 1,4 2,3 2,2 1,3 1,756 26,0% 0,188 Molybden mg/kg TS 2,5 2,2 2,7 3,5 2,5 2,686 18,8% 0,287 Tenn mg/kg TS 8,3 8,2 10,0 7,4 8,3 8,432 11,4% 0,901 Calcium mg/kg TS 7 300, , , , , ,4% 934,096 Magnesium mg/kg TS 1 500, , , , , ,1% 221,824 Selen mg/kg TS 1,6 1,7 3,4 0,9 3,4 2,207 51,1% 0,236 0,030 0,003 Tellur mg/kg TS 0,3 0,3 0,032 Guld mg/kg TS 0,2 0,196 0,021 Platina mg/kg TS 0,3 0,3 0,037 Flouranten mg/kg TS 0,1 0,2 0,2 0,8 0,3 95,3% 0,035 Toluen mg/kg TS 0,000 Nonylfenol mg/kg TS 5,2 5,0 3,7 2,6 4,1 29,5% 0,441 PAH mg/kg TS 0,3 0,3 0,3 2,6 0,9 131,4% 0,093 PCB mg/kg TS 0,0 0,0 0,0 0,0 0,02 28,0% 0,002 DDT mg/kg TS Diftalater (DEHP) mg/kg TS PBDE * mg/kg TS Sulfat 50000,0 4460,500 Al2O , ,960 Klorid (Cl) , ,100 Sulfat kg

27 Miljörapport för år: 2014 Bilaga 4.2 Avloppsanläggning/Kommun ARBRÅ RENINGSVERK Massbalans Inkommande Inkommande via Utgående Mängd i slam vatten fällningskemikalie vatten kg/år kg/år kg/år kg/år Totalfosfor 1 143,34-19, ,52 Bly 0,95 0,02 0,10 1,00 Kadmium 0,04 0,00 0,01 0,05 Koppar 12,26 0,06 3,31 13,85 Krom 0,74 0,09 0,20 1,27 Kvicksilver 0,03 0,00 0,03 0,04 Nickel 0,87 0,05 0,54 0,67 Zink 42,67 0,04 8,71 42,01 Kadmium/fosforkvot (mg/kg fosfor 38,3 26,7 Mottagning av externslam ton medel TS-halt ton TS Rengsjö reningverk ,1% 14,52 Växbo reningsverk 276 0,6% 1,656 Flästa reningsverk 46 1,9% 0,874 Slutna tankar 598 0,8% 4,784 Summa ,834 ton Koncentration i slammet mg/kg TS Slam Rengsjö RV Slam Växbo RV Slam Flästa RV Slam slutna tankar mg/kg TS mg/kg TS mg/kg TS mg/kg TS Totalfosfor , , , ,00 Bly 4,95 5,20 5,35 8,60 Kadmium 0,40 0,31 0,25 0,37 Koppar 99,50 98,00 58,50 310,00 Krom 6,95 9,95 6,30 7,80 Kvicksilver 0,10 0,07 0,10 0,26 Nickel 4,05 4,55 3,40 5,15 Zink 330,00 215,00 260,00 370,00 Kadmium/fosforkvot (mg/kg fosfor 21,9 19,7 15,6 29,0 Bidrag i kg via slam från små reningsverk Slam rengsjö Slam växbo Slam Flästa Slam slutna tankar kg kg kg kg Totalfosfor 261,36 25,67 13,98 60,28 Bly 0,07 0,01 0,00 0,04 Kadmium 0,01 0,00 0,00 0,00 Koppar 1,44 0,16 0,05 1,48 Krom 0,10 0,02 0,01 0,04 Kvicksilver 0,00 0,00 0,00 0,00 Nickel 0,06 0,01 0,00 0,02 Zink 4,79 0,36 0,23 1,77 Utbyten, utgående mängd mätt i procent av inkommande mängd Totalfosfor 131% Krom 148% Bly 101% Kvicksilver 195% Kadmium 106% Nickel 119% Koppar 111% Zink 102% Slambalans Slam till deponitäckning Jordbruk Anläggningsjord Till annan anläggning Summa borttransporterat slam 498,84 ton 0 ton 0 ton 0 ton 498,84 ton Lagrat slam vid årets slut (till nästa år) 0 ton Lagrat slam vid årets start (från föregående år) 0 ton Producerat slam under året 498,84 ton Levererat slam under året 498,84 ton Lagrat slam årets slut 0 ton

28 Miljörapport för år: 2014 Bilaga 4.3 Avloppsanläggning/Kommun ARBRÅ RENINGSVERK Fällningsekonomi Analyserat Fosfor (mg/kg TS) , , , , ,0 Aluminium (mg/kg TS) , , , , ,0 Kvot Al/P (g/g) 3,83 3,94 2,95 3,94 3,71 Analysresultat ligger ganska långt över teoretiskt optimal fällning Förbrukning fällningskemikalie Fällningskemikalie kg Aluminiumhalt 9,3 % 0,093 kg/kg kg Aluminium 8296,53 kg aluminium Fosfor i slam kg Kvot Al/P (kg/kg) 4,24 kg aluminium/kg fosfor Analysresultat stämmer dåligt med teoretiskt optimal fällning Slutsats: Fällningsprocessen förbrukar hög mängd aluminium i förhållande till teorin.

29 Miljörapport för år: 2014 Bilaga 5 Avloppsanläggning/Kommun ARBRÅ RENINGSVERK Ledningstyp Dagvatten Avloppsledning (m) Trycksatt (m) Självfall (m) Summa meter avloppshuvudledning 26% 8% 66% Inläckage 7,9 m³/km huvudledning och dygn 8,8 m³/km självfallsledning och dygn Rörnätsjobb 0,10% av ledningsnätet tillhörande Arbrå RV har förnyats UTFÖRDA ÅTGÄRDER PÅ LEDNINGSNÄT Sträcka/gata/område Parten Vallsta Solängsv. Vallsta Solängsv. Vallsta Åtgärd Kod* Längd (m) Ledn.nät Ledningstyp Nyläggn. RN Arbrå Huvudl. Nyläggn. R Arbrå Servisl. Nyläggn. SN 50,00 Arbrå Servisl. 50,00 *Koder **Orsak S = Spillvatten K = Kombinerad ÅP = Enl.Åtgärdsprogram OG = Ombyggnad gata D = Dagvatten N = Nyanläggningar A = Akutåtgärd Ö = Övrigt R = Renvatten LB = Ledningsbrott UTFÖRDA ÅTGÄRDER PÅ PUMPSTATIONER Pumpstation Åtgärd Antal avloppsstopp, huvudledning: 0 Antal avloppstopp, servisledning: 0 Antal läckor tryckavloppsledning: 1 Anmärkningar

30 Miljörapport för år: 2014 Bilaga 6.1 Avloppsanläggning/Kommun ARBRÅ RENINGSVERK BRÄDDNINGSUPPGIFTER Redovisning av bräddning från enskilda bräddavlopp samt andra utsläpp från ledningsnätet (t.ex. vid ledningsbrott). Pumpstationer i Arbrås spillvattennät Arbrås spillvattennät omfattar drygt 50 km ledningar. Totalt finns 12 st avloppspumpstationer upptagna på GIS-kartan. Sju av pumpstationerna är lite större och är byggda med dubbla pumpar. De är kopplade med larm till dator på Häggesta. När det bräddar registreras hur lång tid det bräddar samt vilket datum bräddningen inträffat. De mindre stationerna är utrustade med en vipp-mätare som registrerar hur många bräddningar som inträffar samt sammanlagd tid det bräddat. Bräddad tid skrivs upp i loggbok när kontroll av pumpstationen görs. Flödet genom dessa pumpstationer är lågt, eftersom ett fåtal abonnenter är anslutna till dem. Pumpstation APU302 används endast sommartid och förvaltas av fritidsförvaltningen, badhuset Arbrå. Denna station saknar bräddutlopp. Bräddningspunkter/nödutlopp finns på resterande pumpstationer samt ett antal ställen på ledningsnätet. Bräddning vid hydraulisk överbelastning Bräddning vid driftavbrott eller planerat underhåll ID-nr Arbetsnamn Brädd- frekvens dygn/år Bräddad tid timmar/år Bräddad mängd m3/år Anmärk ning Bräddfrekvens dygn/år Bräddad tid timmar/år Bräddad mängd m3/år Anmärkning (t.ex. orsak) Lokalt styrsystem Mätanordning Larmsignal Recipient Koordinat APU_310 Orbaden, Trollbo DT1 Vippa Dike vid järnväg APU_301 Orbaden, Orfa Stugby Vippa Vippa Dike APU_302 Orbaden, Badstrand NEJ APU_312 Orbaden R-OP45 Tryckgivare Ljusnan APU_309 Vallsta, Sågvägen Vippa Vippa Dike invid pumpstation APU_303 Vallsta, Östernäs DT1 Vippa Dike till myr APU_311 Vallsta, Posten R-OP45 Tryckgivare Partån APU_304 Karlsbro R-OP45 Tryckgivare Partån APU_305 Törnfelts Höga flöden R-OP45 Tryckgivare Åmyrbäcken-Partån APU_306 Kalle Hennings R-OP45 Tryckgivare Brunn på åker , APU_307 Nytorp Höga flöden/snösmältning R-OP45 Tryckgivare Ljusnan , APU_308 Norränge R-OP45 Tryckgivare Våtmark, ljusnan , Bräddning vid underhåll på ledningsnät Reningsverket Arbrå reningsverk Arbrå reningsverk
