Miljörapport 2014 Bollnäs Reningsverk

Transkript

1 Miljörapport 2014 Bollnäs Reningsverk

2 Utfärdare Pär Hisved HVAB Sida 1/23 Innehållsförteckning 1. Grunddel - Administrativa uppgifter... 3 Huvudman... 3 Anläggning Textdel Huvuddelen av miljörapporten Verksamhetsbeskrivning Tillstånd Anmälningsärenden beslutade under året Tillståndsgiven och faktisk belastning Ledningsnät och flödesbelastning Inkommande flöde, nederbörd, vattenföring och ovidkommande vatten Bräddat avloppsvatten Bräddning på reningsverket Bräddning på pumpstationer Bräddning på ledningsnät med anledning av driftstörningar, samt akut eller planerat underhåll Gällande villkor i tillstånd Naturvårdsverkets föreskrifter Sammanfattning av mätningar, beräkningar och andra undersökningar Utvärdering av analysdata Utvärdering av slamanalyser Åtgärder som vidtagits under året för att säkra drift och kontrollfunktioner Kalibrering och loggning av processvärden Egenkontroll Underhåll av ledningsnätet Åtgärder som genomförts med anledning av driftstörningar, avbrott, olyckor mm Tillbud och störningar på ledningsnätet Tillbud, störningar och klagomål på reningsverket Åtgärder som för minska verksamhetens förbrukning av råvaror och energi Energiproduktion och användning Råvaror Användning och ersättning av kemiska produkter mm Avfall från verksamheten och avfallets miljöfarlighet Annat icke miljöfarligt avfall Åtgärder för att minska risken för miljön eller människors hälsa... 23

3 Utfärdare Pär Hisved HVAB Sida 2/23 Bilageförteckning Bilagor: Bil. 1 Anslutning och flöden Bil. 2 Inkommande och utgående mängder av näringsämnen Bil. 3 Inkommande och utgående mängder av tungmetaller Bil. 4 Resultat från Slamanalyser ( ) Bil. 5 Ledningslängd och utförda åtgärder på ledningsnätet Bil. 6 Bräddningsuppgifter på pumpstationer och reningsverk ( ) Bil. 7 Inventering av energiförbrukande utrustning på reningsverket ( ) Bil. A Bil. Y Processbeskrivning med processchema Lista över analysresultat från utsläppskontroll

4 Utfärdare Pär Hisved HVAB Sida 3/23 1. Grunddel - Administrativa uppgifter Huvudman Huvudman: Bollnäs kommun Organisationsnummer: Gatuadress: Teknik-, service- och fritidsförvaltningen Postnummer, ort: BOLLNÄS Kontaktperson: Teknisk chef: Anders Aune Telefonnummer: Anläggning Anläggningens namn: Bollnäs reningsverk Av 1 Häggesta Anläggningsnummer: Fastighetsbeteckning: Häggesta 24:1 Besöksadress: Häggesta Drängnäs 9205 Postnummer, ort: , Bollnäs Kommun: Bollnäs Kontaktperson i miljöskyddsfrågor: Ylva Jedebäck Lindberg, tel: Kontaktperson på plats: Jan Elversson, tel E-post: info@helsingevatten.se Huvudbransch MFP: SFS 2013:251 Avloppsreningsanläggning dimensionerad för mer än 2000 pe: (B) Ev övriga branscher och koder MFP: SFS 2013:251 Anläggning för biologisk behandling av avfall < 500 ton/år: Kod för farliga ämnen: - Kod för avgifter: - Tillsynsuppgifter Tillståndsgivande myndighet: Länsstyrelsen Gävleborgs län Tillståndsdatum: Länsstyrelsen Tillsynsmyndighet: Länsstyrelsen Miljöledningssystem: Nej Bollnäs kommun är ägare och miljöansvarig för de allmänna VA-anläggningarna. Enligt beslut i kommunfullmäktige är tekniska nämnden huvudman för de allmänna VA-anläggningarna. Kommunens kontaktperson är teknisk chef, Anders Aune, tel Fr o m utförs driften av de allmänna VA-anläggningarna av Helsinge Vatten AB, som ägs gemensamt av Bollnäs och Ovanåkers kommun. Denna miljörapport har upprättats av Helsinge Vatten AB.

5 Utfärdare Pär Hisved HVAB Sida 4/23 2. Textdel Huvuddelen av miljörapporten 1. Verksamhetsbeskrivning Avloppsreningsverket renar vatten från Bollnäs tätort med angränsande bebyggelse och är dimensionerad för pe. Anläggningen är utförd för mekanisk rening (fingaller, luftat sandfång och försedimentering), kemisk rening med förfällning samt biologisk rening i två steg (biobädd och aktivslamanläggning). Fr o m maj 2010 är biobädden avstängd på grund av att mängden biologiskt nedbrytbara ämnen minskat efter att mejeriet stängde. Det spar också energi och lämnar mer mat till aktivslamsteget. PAX XL 215 används som fällningskemikalie. Slam från processen förtjockas, rötas och avvattnas genom centrifugering. Det renade avloppsvattnet avleds till sjön Varpen i Ljusnan. Utförlig beskrivning av reningsprocessen bifogas i bilaga enligt bilageförteckning. Den huvudsakliga miljöpåverkan från verksamheten utgörs av utsläpp av BOD7 och fosfor till sjön Varpen. Utsläppen är reglerade enligt tillståndet. Utsläppsvillkoret uppfylls normalt med god marginal. Vid anläggningen hanteras slam, bl. a utomhus, vilket kan ge upphov till luktstörningar. Utsläppen till luft i form av stoft har bedömts vara av sådan omfattning att det inte är störande för närboende. Buller sker endast dagtid genom transporter till och från anläggningen och bedöms vara av sådan omfattning att det inte är störande för närboende.

6 Utfärdare Pär Hisved HVAB Sida 5/23 2. Tillstånd Aktuellt beslut är daterat med beslutsnummer , lämnat Bollnäs kommun tillstånd enligt miljöskyddslagen för fortsatt utsläpp av avloppsvatten från Bollnäs tätort till sjön Varpen. Tillståndsbeslutet gäller en anslutning av personekvivalenter. I samband med tillståndsprövning inför ombyggnation och modernisering av Häggesta reningsverk har nytt ett tillstånd för utsläpp av renat avloppsvatten utfärdats. På sidan 3 i tillståndsbeslutet står att läsa att det nya tillståndsbeslutet ska ha tagits i anspråk inom 18 månader från det att beslutet vunnit laga kraft. Annars förfaller tillståndet. Det framgår inte i klartext när beslutet vunnit laga kraft, underförstått skulle det kunna vara beslutsdatum Eftersom ombyggnation inte påbörjats ännu så väljer Helsingevatten att inte ta de gränsvärden som gäller i det nya beslutet i anspråk ännu. Datum Nuvarande tillstånd Beslutande myndighet Länsstyrelsen Beslutsnummer gäller en anslutning av personekvivalenter. Kommande tillstånd Länsstyrelsen Dnr , anl nr Tillståndet gäller en maximal genomsnittlig veckobelastning på högst pe. Tillståndet har ännu ej tagits i anspråk.

7 Utfärdare Pär Hisved HVAB Sida 6/23 3. Anmälningsärenden beslutade under året Datum Beslutande myndighet Ärende Länsstyrelsen Dnr: Dossnr: Beslut angående planerade åtgärder vid Häggesta avloppsreningsverk 3. Andra gällande beslut Datum Beslutande myndighet Ärende Länsstyrelsen , Länsstyrelsen , Länsstyrelsen , Länsstyrelsen , Länsstyrelsen , Länsstyrelsen , Länsstyrelse , Länsstyrelsen , Länsstyrelsen , Länsstyrelsen , Länsstyrelsen , Föreläggande om redovisning angående uppflytande slam i Varpen samt ändrad utsläppspunkt. Avslag Utloppsledning. Beslut från Länsstyrelsen Dispens att överskrida riktvärden under tiden som reningsverket genomgår renoveringar. Periodisk besiktning 2009 Beslut från Länsstyrelsen Miljörapport Häggesta 2012 Beslut från Länsstyrelsen Anmälan av planerad bräddning från Bollnäs ledningsnät, Beslut från Länsstyrelsen Anmälan om överskridet riktvärde i juli 2012 Beslut från Länsstyrelsen Driftstörning Häggesta Reningsverk pga trasig hydraulkolv Beslut från Länsstyrelsen Energikartläggning, Bollnäs avloppsreningsverk. Inlämning av energibesparande åtgärder. Beslut från Länsstyrelsen Anmälan om driftstörning- bräddning, Bollnäs avloppsreningsverk. Beslut från Länsstyrelsen Anmälan om driftstörning- renovering av slamskrapor, bollnäs avloppsreningsverk. Beslut från Länsstyrelsen

8 Utfärdare Pär Hisved HVAB Sida 7/ Länsstyrelsen , Länsstyrelsen , Länsstyrelsen , Länsstyrelsen , Länsstyrelsen , Länsstyrelsen , Länsstyrelsen , Länsstyrelsen , Länsstyrelsen , Länsstyrelsen , Länsstyrelsen , Miljörapport 2012 Beslut från Länsstyrelsen Energikartläggning- Bollnäs avloppsreningsverk. Beslut från Länsstyrelsen Beslut om ej betydande miljöpåverkan. Planerad ombyggnation. Beslut från Länsstyrelsen Kartläggning av pumpstationer Beslut från Länsstyrelsen Periodisk besiktning 2012 Beslut från Länsstyrelsen Föreläggande om komplettering av 2013 års miljörapport Beslut angående 2013 års Miljörapport Tillstånd till utsläpp av renat avloppsvatten, Häggesta avloppsreningsanläggning Förslag till beslut om omklassning enligt nya miljöprövningsförordningen Beslut om klassning av Bollnäs RV med anl av nya Miljöprövningsförordningen. Nytt beslut ersätter beslut från Beslut om klassning av Bollnäs RV med anl av nya Miljöprövningsförordningen.

9 Utfärdare Pär Hisved HVAB Sida 8/23 5. Tillståndsgiven och faktisk belastning I tillståndsansökan från 1989 och beslutet från 1990 anges att reningsverket är dimensionerat för en anslutning av omkring pe och en organisk belastning av 2100 kg BOD7 per dygn, motsvarande 70 gram per person och dygn. I tabellen nedan visas BOD-belastningen för de senaste åren. Belastningen har beräknats på två olika sätt. Dels baserad på BOD-halt i inkommande vatten och dels fakturerad mängd avloppsvatten. De två redovisningssätten har olika fördelar. När beräkningen baseras på mängden fakturerat avloppsvatten får man en relativt säker uppskattning av antalet anslutna användare och förväntat BOD-innehåll i vattnet. Detta sätt att räkna är dock behäftat med osäkerheter om det finns flera storförbrukare av vatten. Det ger heller inga besked om BOD-belastningen i de fall det finns en eller flera BOD-intensiva industrier inkopplade, t ex mejerier. Metoden är lämplig att använda när anslutna abonnenter till största delen består av vanligt boende. Med det andra sättet när beräkningen baseras på BOD-halt i avloppsvattnet. Man får en säkrare uppfattning om den faktiska mängden BOD i avloppsvattnet. Detta sätt att mäta belastningen har andra osäkerheter, bland annat att den är beroende av att avloppsvattnets sammansättning alltid är ungefär likadan. Provtagning sker med 24 dygnsprover per år, om BOD-halten är ovanligt hög eller ovanligt låg under ett eller flera av provtagningsdygnen kan det resultera i missvisande resultat. Befolkningsmängden i området för Bollnäs ledningsnät kan uppskattas grovt med verktyget Området till vänster är en väldigt grov avgränsning av avloppsledningsnätet och innehåller sannolikt flera fastigheter som inte är anslutna. Antalet personer inom området uppgår till ca st,

10 Utfärdare Pär Hisved HVAB Sida 9/23 BOD-belastning BOD-belastning i inkommande flöde motsvarar ca pe, både räknat mot BOD-halt och mängd fakturerat vatten. Parameter Ink. BOD7 kg/d Pe (BOD7) Pe. (deb. avloppsvatten) I tabellen ovan räknas med 0,070 kg BOD7/person och dygn. Utöver inkommande avloppsvatten tar verket mot och avvattnar externslam från Kilafors, Segersta och Hällbo reningsverk samt enskilda avloppsanläggningar, främst trekammarbrunnar. Under 2013 mottogs 3276 m³ externslam, varav 2165 m³ från Kilafors, 407 m³ från Segersta och 704 från Hällbo. Utöver detta togs m³ emot från enskilda avloppsanläggningar. Detta slam belastar dock inte reningsprocessen utan går direkt till avvattning.

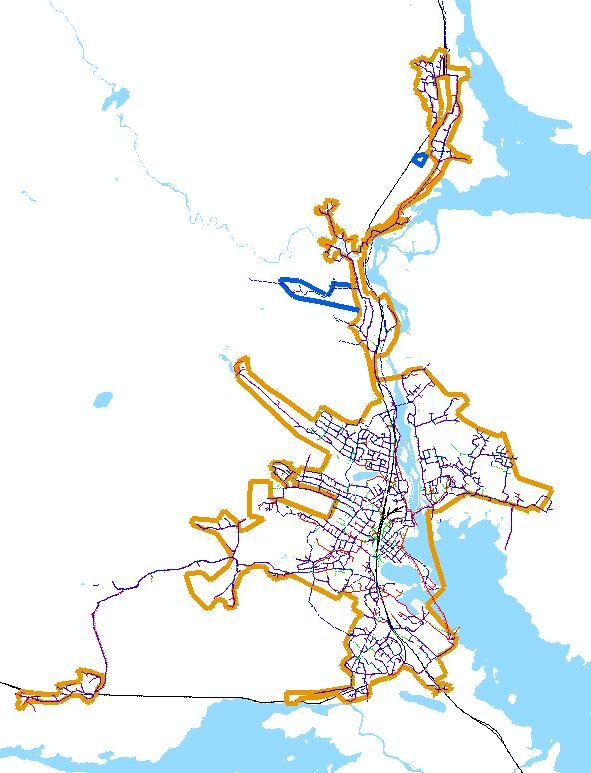

11 Utfärdare Pär Hisved HVAB Sida 10/23 6. Ledningsnät och flödesbelastning Bollnäs spillvattennät omfattar drygt 133 km ledningar, varav 10 km är trycksatta ledningar. Totalt finns 25 st objekt upptagna på GIS-kartan som avloppspumpstationer. Av dem finns 19 st ute på spillvattenhuvudledningsnätet. Resterande 6 objekt består av 5 st stationer är av typen LTA-pumpstation (LågTrycksAvlopp). Dessa pumpar vidare avloppsvatten från 1 eller möjligen två fastigheter, samtliga drivs i privat regi. Det sista objektet är SPU104 vilket är en kasun med dykarledning som går in till Bollnäs reningsverk. Inkommande flöde, nederbörd, vattenföring och ovidkommande vatten Kontroll av avloppsvattenflödet sker genom kontinuerlig mätning i enlighet med fastställt kontrollprogram. Se nedanstående tabell presenterar behandlad mängd avloppsvatten, fakturerat mängd och inläckaget. Nederbörd, inkommande, producerat, debiterat och ovidkommande vatten Parameter Årsnederbörd (mm) Ej uppmätt Ej uppmätt Ej uppmätt Ej uppmätt Ej uppmätt Ej uppmätt Ej uppmätt Ink. vatten (m 3 ) Deb.avloppsvatten (m 3 ) Inläckage (m 3 ) Inläckage (%) 52% 63% 66% 60% 60% 60% 58% Inläckage (m 3 /km*dygn) 26,6 39,4 40,5 31,7 32,5 31,2 29,2 Diagrammet till vänster visar det sammanlagda inläckaget i kubikmeter per km huvudledning för hela Bollnäs kommun i jämförelse med resten av landets kommuner. Slutsatsen man kan dra är att med hänsyn tagen till ledningslängden så är inläckaget i Häggestas ledningsnät ungefär i nivå med riksmedlet.

12 Utfärdare Pär Hisved HVAB Sida 11/23 Bräddat avloppsvatten Bräddning på reningsverket Reningsverket bräddar inte, allt vatten passerar genom verket. Bräddning på pumpstationer Bräddning på pumpstationer registreras löpande i vårt datasystem under året. Dessa bräddningar anmäls en gång per år via Bilaga 6, Pumpstationer till Länsstyrelsen i samband med att vi lämnar in miljörapporten. Typ av bräddning Bräddat på pumpst/lednnät (timmar) Bräddat på pumpst/lednnät (m3) * 3038* - * Bräddat med anledning av underhåll på ledningsnät Bräddning på ledningsnät med anledning av driftstörningar, samt akut eller planerat underhåll Eftersom denna typ av bräddning utgör en avvikelse från normal drift så anmäls de vanligen till Länsstyrelsen i form av någon sorts rapport/utredning. Inga registrerade bräddningar.

13 Utfärdare Pär Hisved HVAB Sida 12/23 7. Gällande villkor i tillstånd Villkor 1. Avloppsvattnet skall behandlas i en reningsanläggning, utförd och driven i huvudsaklig överensstämmelse med vad som angivits i ansökningshandlingarna eller vad kommunen i övrigt åtagit sig. Mindre ändringar får dock vidtas efter godkännande av tillsynsmyndigheten, förutsatt att ändringen bedöms inte kunna medföra ökning av förorening eller annan störning till följd av verksamheten Villkor 2. Byte av fällningskemikalie får ske endast efter godkännande av tillsynsmyndigheten. Kommentar Behandlingen av avloppsvattnet utförs i huvudsak enligt vad som har angivits i ansökningshandlingarna. Kommentar Ibland sker testkörning med nya fällningskemikalier för att utröna om de är bättre än den som används. Inget sådant test gjordes under året. Vid permanent byte av fällningskemikalie inhämtas godkännande från tillsynsmyndighet Villkor 3. Reningsanläggningen skall ständigt drivas så att högsta möjliga reningseffekt uppnås med tekniskt ekonomiskt rimliga insatser. Villkor 4. Provtagningsplats för uttag av representativa dygnsprover på inkommande och utgående vatten skall anordnas Kommentar Vi försöker alltid driva reningsverket optimalt. Kommentar Angivna provtagningsplatser finns. Villkor 5. Resthalterna i det behandlade avloppsvattnet får som riktvärde ej överstiga för Tot-P 0,5 mg/l och för BOD 7 15 mg/l beräknat som månadsmedelvärde. Överskrids riktvärdena mer än tillfälligt åligger det kommunen att utreda orsaken och i samråd med tillsynsmyndigheten vidta lämpliga åtgärder för att förhindra att överskridandet upprepas. Villkor 6. Mängden Tot-P och BOD 7 i det behandlade avloppsvattnet får som gränsvärde ej överstiga 5,3 kg/d resp 158 kg/d beräknat som medelvärde över 12 månader. Kommentar Riktvärdet med avseende på månadsmedelvärde för fosfor och BOD har inte överskridits. Högsta månadsmedelvärdet Tot-P = 0,26 mg/l BOD7= 11 mg/l Kommentar Gränsvärden uppfylls. P-tot: 1,20 kg/dag BOD7: 49,5 kg/dag Villkor 7. Kommentar

14 Utfärdare Pär Hisved HVAB Sida 13/23 Vid ombyggnads- eller underhållsarbeten som medför att anläggningen helt eller delvis måste tas ur drift får tillsynsmyndigheten medge att utsläppsvillkor tillfälligtvis får överskridas. Tillsynsmyndigheten får då föreskriva att nödvändiga motåtgärder skall vidtas för att begränsa föroreningsutsläppen. Är Länsstyrelsen tillsynsmyndighet skall även miljö- och hälsoskyddskontoret underrättas. Villkor 8. Reningsverket skall vara förberett för desinfektion av utgående avloppsvatten. Desinfektion skall företas i den omfattning som hälsovårdande myndigheter finner erforderligt. Villkor 9. Slamhanteringen vid reningsverket skall ske på sådant sätt att olägenheter för omgivningen inte uppkommer. Under året har det inte förekommit några behov att söka tillstånda att överskrida utsläppsvillkoren Kommentar Utrustning för desinfektion finns. Kommentar Luften från slamavvattningsrummet behandlas i ett kolfilter innan den släpps ut. Olägenheter från slamlagret förebyggs genom att undvika att slammet lagras under längre tid än en månad. Villkor 10. Avloppsledningsnätet skall fortlöpande ses över och underhållas i syfte att så långt som möjligt begränsa tillflödet till reningsverket av grund- och dräneringsvatten, och dels förhindra utsläpp av obehandlat eller otillräckligt behandlat bräddvatten. Bräddning av obehandlat eller otillräckligt behandlat avloppsvatten skall mätas och registreras i enlighet med vad som föreläggs i kontrollprogrammet. Villkor 11. Villkoret ej aktuellt efter Villkor 12. Industriellt avloppsvatten av sådan art att anläggningens funktion nedsätts eller att andra olägenheter uppstår får ej tillföras anläggningen. Villkor 13. Om besvärande lukt uppstår i omgivningarna skall erforderliga åtgärder vidtas för att motverka dessa störningar. Villkor 14. Buller från anläggningen skall begränsas så att verksamheten ej ger upphov till högre ekvivalent ljudnivå Kommentar Underhåll och förnyelse av ledningsnätet utförs varje år. Bräddat vatten i reningsverk och ledningsnät mäts och registreras. Ev bräddning redovisas i bilaga enligt bilageförteckning Kommentar Kommunens allmänna bestämmelser för VA (ABVA) innehåller förbud för abonnenter att tillföra sådant avloppsvatten. Kommentar Åtgärder för att begränsa luktstörningar har vidtagits (se kommentar till villkor 9). Kommentar Åtgärder för att begränsa buller har vidtagits. Inga klagomål avseende buller har förekommit.

15 Utfärdare Pär Hisved HVAB Sida 14/23 än 50 db dagtid (07-18), 45 db kvällstid (kl 18-22) och 40 db nattetid (kl 22-07)utomhus vid närmaste bostäder. Villkor 15. Fortlöpande kontroll av anläggningens funktion jämte journalföring och rapportering av resultaten skall ske i huvudsaklig överensstämmelse med Naturvårdsverkets allmänna råd rörande kontroll av kommunala avloppsanläggningar. Förslag till kontrollprogram skall upprättas i samråd med tillsynsmyndigheten i god tid innan reningsverket tas i drift. Villkor 16. När avloppsvattenmängden närmar sig den belastning verket är dimensionerat för eller om reningsverkets kapacitet på annat sätt överskrids skall anläggningens huvudman enligt bestämmelserna i 2 miljöskyddsförordningen åter låta pröva tillståndsfrågan för utsläpp av avloppsvatten. Villkor 17. Villkoret ej aktuellt efter Kommentar Processvärden journalförs regelbundet, vissa uppgifter redovisas i miljörapporten. Utsläpp från reningsverket bevakas genom regelbundna provtagningar och utförda analyser på proverna. Egenkontrollen följer det kontrollprogram som förelades av Länsstyrelsen , dock kompletterat eller modifierat enligt senare utkomna förordningar och föreskrifter. Kommentar Varken avloppsvattenmängden eller belastningen av föroreningar har under rapporteringsåret överskridit vad verket är dimensionerat för.

16 Utfärdare Pär Hisved HVAB Sida 15/23 8. Naturvårdsverkets föreskrifter Naturvårdsverkets föreskrifter Kontroll av utsläpp till vatten- och markrecipient från anläggningar för behandling av avloppsvatten från tätbebyggelse, SNFS 1990:14 Skydd för miljön, särskilt marken, när avloppsslam används i jordbruket, SNFS 1994:2 Begränsningar av flyktiga organiska föreningar förorsakade av användningen av organiska lösningsmedel i vissa verksamheter och anläggningar, NFS 2001:1 Utsläpp till luft av svaveldioxid, kväveoxider och stoft från förbränningsanläggningar med en installerad tillförd effekt på 50 MW eller mer, NFS 2002:26 Avfallsförbränning, NFS 2002:28. Aktuell Ej aktuell X X X X X Två föreskrifter är riktade speciellt till kommunala reningsverk. SNFS 1990:14: Kontroll av utsläpp till vatten- och markrecipient från anläggningar för behandling av avloppsvatten från tätbebyggelse. På inkommande avloppsvatten tas dygnsprov och veckoprov ut en gång i månaden. På utgående avloppsvatten tas dygnsprov samt veckoprov ut en gång i veckan. Följande analyser utförs. 1. COD, BOD7, P-tot, N-tot 2. Ammoniumkväve 3. Bly, kadmium, krom, koppar, nickel, kvicksilver och zink Analysschemat följer tabell 1 i SNFS 1990:14. Utöver ovanstående analyser utförs även analys av Aluminium, suspenderad substans, och ph på utgående vattenflöde. För analyser av uttagna prov anlitades ALcontrol AB de är ackrediterade av SWEDAC. Analysresultat redovisas i bilaga Y enligt bilageförteckning. Vid rapportering har årsmedelvärde för inkommande och utgående avloppsvatten beräknats enligt nedanstående formel. Vid de tillfällen provresultatet har rapporterats som <rapporteringsgräns så har rapporteringsgränsen använts som numeriskt värde. För att erhålla utsläpp i kg/dygn har årsmedelhalt multiplicerats med avläst total årsvolym och sedan delats med 365. SNFS 1994:2: Skydd för miljön, särskilt marken, när avloppsslam används i jordbruket, Reningsverket leverera idag inget slam till jordbruk. Slammet skickas till Forsbacka för kompostering och omvandling till anläggningsjord. Föreskriften ställer krav att utföra följande analyser på producerat slam. Torrsubstans och glödgningsförlust, ph Totalfosfor, Totalkväve, Ammoniumkväve (NH4-N) Hg, Cd, Pb, Cu,. Zn, Cr och N Slammet körs för närvarand inte till jordbruksmark koncentration flöde provtagningsperiod massa / år = = mg / l flöde provtagningsperiod flöde / år

17 Utfärdare Pär Hisved HVAB Sida 16/23 9. Sammanfattning av mätningar, beräkningar och andra undersökningar (Sammanfattning av resultaten av mätningar, beräkningar eller andra undersökningar för att bedöma verksamhetens påverkan på miljön och människors hälsa) Utvärdering av analysdata BOD 7 (mg/l) P-tot (mg/l) Månadsmedelvärden Riktvärden 15 mg/l 0,5 mg/l Villkor nr 5 i gällande tillstånd anger riktvärden där medelvärdet per månad för BOD och fosfor får vara max 15 mg/l och 0,5 mg/l. I januari samt i juni överskred prov riktvärdet för BOD-innehåll i utgående vatten. Värdet var 23 respektive 16 mg BOD/l vatten. Eftersom månadsmedelvärdet ändå var godkänt så påkallade det inte någon anmälan av händelsen till Länsstyrelsen. Fosforvärdena var under riktvärdet vid samtliga provtagningstillfällen. Januari 10,12 0,22 Februari 8,91 0,19 Mars 7,01 0,15 April 7,15 0,13 Maj 7,44 0,19 Juni 10,63 0,21 Juli 5,38 0,16 Augusti 4,26 0,13 September 7,05 0,26 Oktober 7,20 0,20 November 7,05 0,15 December 3,98 0,17 Gränsvärde - Årsmedelvärde Villkor nr 6 i gällande tillstånd tillåter fosfor och BOD-utsläpp på max 158 kg BOD 7 /dag och max 5,3 kg fosfor per dag. Sammanställningen över analysresultat visar att reningsverket har klarat dessa gränser med god marginal. BODutsläppet ligger på 49,5 kg/dag och fosforutsläppet ligger på 2,0 kg/dag.

18 Utfärdare Pär Hisved HVAB Sida 17/23 Analysresultat Metaller i inkommande och utgående vatten. Metallhalt ha kontrollerats på inkommande och utgående flöde. Årsmedelvärde beräknas på samma sätt som för näringsämnena, dvs med hänsyn till flöde vid provtagningstillfället. Resultat från analyserna redovisas nedan. Vid beräkning har rapporteringsgränsen använts som numeriskt värde vi de tillfällen resultatet rapporterats som <x. Kvicksilver är nästan uteslutande rapporterat som <0,1 mikrogram/liter vilket leder att mängden kvicksilver är överskattad. Inkommande flöde, Medelvärden Antal prov Fosfor Bly,Pb Kadmium,Cd Koppar,Cu Kromtot,Cr Kvicksilver,Hg Nickel,Ni Zink,Zn mg/l mikrog/l mikrog/l mikrog/l mikrog/l mikrog/l mikrog/l mikrog/l ,61 1,90 0,11 26,55 17,76 0,10 10,45 79, ,36 1,21 0,07 14,97 8,69 0,11 5,79 60, ,74 0,10 37,87 10,67 0,11 11,97 96,59 Utgående flöde, Medelvärden Antal prov Fosfor Bly,Pb Kadmium,Cd Koppar,Cu Kromtot,Cr Kvicksilver,Hg Nickel,Ni Zink,Zn mg/l mikrog/l mikrog/l mikrog/l mikrog/l mikrog/l mikrog/l mikrog/l ,21 0,21 0,05 3,09 7,69 0,11 9,10 19, ,33 0,42 0,02 6,37 1,04 0,10 6,14 24, ,21 1,65 0,03 5,71 1,51 0,10 6,95 40,64 Procentuell avskiljning Fosfor Bly,Pb Kadmium,Cd Koppar,Cu Kromtot,Cr Kvicksilver,Hg Nickel,Ni Zink,Zn % 89 % 51 % 88 % 57 % -3 % 13 % 77 % % 65 % 63 % 57 % 88 % 8 % -6 % 60 % % 6 % 73 % 85 % 86 % 9 % 42 % 57 %

19 Utfärdare Pär Hisved HVAB Sida 18/23 Utvärdering av slamanalyser Under året togs fem slamprover ut. Samtliga prover klarar de gränser som satts för tungmetallinnehåll vid jordbruksanvändning. Vid samtliga provuttag är kromhalten är begränsande vid beräkning av slamgiva. Önskvärt är att fosfor är den begränsande faktorn. En utvärdering enligt det sätt som tillämpas på slam som produceras med REVAQs certifieringsregler visar att årsmedelvärde för tungmetaller är så pass högt att alla metaller utom bly klassas som prioriterade riskminskningsämnen. Baserat på innehållsförteckningen för fällningskemikalien så kommer en hel del av tungmetallerna från fällningskemikalien. Om man önskar minska mängden metaller i slammet bör den första åtgärden vara att byta fällningskemikalie. Ett möjligt alternativ skulle vara t ex PAX XL100 som har en mycket låg halt av tungmetaller. Analysresultat och medelvärden presenteras i bilaga 4 Recipientkontroll Recipienten Voxnan kontrolleras och rapporteras årligen av Ljusnan-Voxnans vattenvårdsförbund genom samordnad recipientkontroll. Ljusnan-Voxnans vattenvårdsförbund publicerar varje år en sammanställning över recipient kontrollen. Denna skickas till verksamhetsutövaren per post samt går att ladda hem via deras hemsida.

20 Utfärdare Pär Hisved HVAB Sida 19/ Åtgärder som vidtagits under året för att säkra drift och kontrollfunktioner Kalibrering och loggning av processvärden Utrustning som inte sköts med serviceavtal kalibreras, servas och underhålls i enlighet med gällande kontrollprogram. Mätutrustningen har under året fungerat utan anmärkning. Utöver de analysprover som skickas till lab så utförs under året ett antal löpande kontroller på verket. T ex kalibrering av utrustning och loggning av processvärden. Värden samlas i loggbok och viss sammanställning sker vid årets slut. Den senast utförda periodiska besiktningen genomfördes i februari 2013 av ElVALab ( Egenkontroll Analyser utförs på prover enligt ett på förhand fastställt provtagningsschema. Egenkontrollen för verksamheten vid avloppsreningsverket i Häggesta regleras av förordning (1998:901) om verksamhetsutövarens egenkontroll. Egenkontrollen följer kontrollprogram beslutat av Länsstyrelsen i Gävleborgs län , dock kompletterat eller modifierat enligt senare utkomna förordningar och föreskrifter. Underhåll av ledningsnätet Underhåll av ledningsnätet sker kontinuerligt. Det finns en förnyelse- och åtgärdsplan och ett politiskt mål att förnya 1% av ledningsnätet per år. Investeringsbudgeten omfattar både förnyelse (sanering) av befintligt ledningsnät och utbyggnad av dagvattenledningar. Bilaga 5 redovisar 2014 års förnyelse av ledningsnätet tillhörande Häggesta reningsverk. Utöver planerat underhåll utförs nödutryckningar för att åtgärda stopp i pumpstationer och ledningar mm. 11. Åtgärder som genomförts med anledning av driftstörningar, avbrott, olyckor mm Allvarliga tillbud och störningar för reningsverket dokumenteras i driftjournal som förvaras i pärm på Häggesta reningsverk. Inga allvarliga tillbud eller störningar har inträffat under året. Tillbud och störningar på ledningsnätet Avloppstopp, driftstörningar, klagomål och avbrott som avser ledningsnätet registreras i GEOSECMA vilket gör att störningarna kan knytas till en geografisk punkt på ledningsnätet. Varje år finns ett antal återkommande mindre störningar i form av mindre avloppstopp, dessa åtgärdas omgående. Att utföra åtgärder för att förebygga dem sker kontinuerligt genom planerad förnyelse av ledningsnät. Bilaga 5 redovisar antalet avloppstopp år 2014 Tillbud, störningar och klagomål på reningsverket Allvarliga tillbud och störningar för reningsverket dokumenteras i driftjournal som förvaras i pärm på Häggesta reningsverk. Inga allvarliga tillbud eller störningar har inträffat under året. Buller och lukt Inga klagomål under året

21 Utfärdare Pär Hisved HVAB Sida 20/23 Övriga klagomål Inga övriga klagomål 12. Åtgärder som för minska verksamhetens förbrukning av råvaror och energi Energiproduktion och användning Elförbrukning Totalt inköp av el under året till reningsverket var kwh. El används till drift och uppvärmning. Uppvärmning på verket sker helt och hållet med elektricitet. Verket producerar en del av sin elektricitet med hjälp av biogasturbin som får biogas från rötkammaren, detta har sänkt behovet att köpa elektricitet med ca kwh. Det motsvarar ca 10 % av verkets totala energibehov. Elförbrukning per m³ avloppsvatten Avloppsvattenflöde m 3 /år Egen elproduktion MWh/år ,6 145 Elanvändning totalt MWh/år Elanvändning per m 3 kwh/m 3 0,68 0,65 0,61 0,61 0,61 0,73 0,61

22 Utfärdare Pär Hisved HVAB Sida 21/23 Energiinventering i verket 2009 skedde en inventering av verkets utrustning för att kartlägga verkets förbrukning av elenergi. I inventering har endast maskinell utrustning tagits upp. Energibehovet för att värma och driva rötningskammaren är ej invägd. Inventeringen ger en uppskattad årsförbrukning på ca 857 MWh. Detta inkluderar dock inte el för uppvärmning av rötkammaren. Beräknat på behandlad avloppsmängd så blir det ca 0,3 till 0,4 kwh per renad kubikmeter. Man bör dock hålla i minnet att inventeringen är ett grovt verktyg för att identifiera energiintensiv utrustning i jakt på energibesparingar. Den verkliga förbrukningen styrs av flera andra parametrar, bland annat inkommande avloppsflöden, utetemperatur mm I cirkeldiagrammet ovan har ett uppskattad energibehov på ca kwh för uppvärmning av rötkammaren lagts till. Denna siffra är ungefärlig och baseras på värmebehovet tidigare år Ovan nämnda energiinventering bifogas som bilaga, se bilageförteckningen. Transporter Avvattnat rötat slam blandas med avvattnat externslam och transporteras till BORAB för användning som täckmaterial på Sävstaås avfallsdeponi. Grovrens transporteras till BORAB för att blandas med sopor. Materialet transporteras sedan till Säversta värmeverk där energin återvinns genom fjärrvärmeproduktion. Slam från de mindre reningsverken och privata slambrunnar transporteras till reningsverket för avvattning. Råvaror Verksamhetens huvudsakliga råvara är avloppsvatten samt kemikalier för fällning och avvattning. Under året har ett antal analyser av slammet genomförts som visar att aluminiumhalten i slammet ligger på ca 2,8 g aluminium per gram fosfor.

23 Utfärdare Pär Hisved HVAB Sida 22/ Användning och ersättning av kemiska produkter mm Verksamhetens huvudsakliga förbrukning av kemikalier sker i form av fällningskemikalier och polymer för avvattning. Vid upphandling tar man bland annat hänsyn till ev nya produkters påverkan på miljö och hälsa. Kemiska produkter Produkt Anv.område Mängd PAX XL 215 Fällningkemikalie kg Superflock C444 Avvattningspolymer 750 Superflock C492 Avvattningspolymer 750 Årligen förbrukas följande mängder Smörjfett Smörjning centrifug, pumpar, omrörare. Ca 6 kg Grovrengöring Rengöring maskiner, golv biltvätt Ca 20 liter Rengöring Rengöring rostfritt, aluminiumgolv, maskiner 0 liter Motorolja Används i pumpar, maskiner, bilar Ca 20 l Hydraulolja Används i inloppspumpar,skrapspel Ca 20 l Växelolja Används i maskiner,växlar Ca 20 l 14. Avfall från verksamheten och avfallets miljöfarlighet Avvattnat slam Totalt producerades sammanlagt 1930 ton avvattnat slam under året med i snitt TS-halt 20 %. Tungmetallhalterna understiger normalt gränsvärden för användning på jordbruksmark. Samtliga slampartier har transporterats till BORABs avfallsanläggning i Bollnäs för tillverkning av anläggningsjord/täckmaterial. Annat icke miljöfarligt avfall Förutom slam uppkommer pressat grovrens. Grovrenset transporterades av Reaxcer till Säversta avfallsanläggning i Bollnäs för energiåtervinning i form av fjärrvärme. Sanden transporterades till Borab. ICKE MILJÖFARLIGT AVFALL Transportör Mottagare Mängd Pressat grovrens Härjelast BORAB 53 Miljöfarligt avfall Endast mindre mängder miljöfarligt avfall (spillolja, färgrester mm) uppkommer vid avloppsreningsverket. Spillolja förvaras i 200 litersfat till fatet är fullt. Övrigt miljöfarligt avfall förvaras i röd låda för miljöfarligt avfall. Avfallet transporteras vid behov till BORAB för vidare omhändertagande. MILJÖFARLIGT AVFALL Transportör Mottagare Mängd Färg och lack Härjelast BORAB Biologisk hydraulolja Härjelast BORAB Mineralbaserade oljor Härjelast BORAB 0

24 Utfärdare Pär Hisved HVAB Sida 23/ Lysrör, uv lampor och vippor Härjelast BORAB Åtgärder för att minska risken för miljön eller människors hälsa (Åtgärder för att minska risker som kan ge upphov till olägenheter för miljön eller människors hälsa) Vid den senaste tillståndsprövningen beskrevs recipientförhållanden och påverkan på recipienten. Denna miljöriskbedömning är allt väsentligt fortfarande aktuell. Riskerna i verksamheten undersöks 1 gång per år med skyddsronder. Elbesiktning samt kontroll av tryckkärl, kompressortankar, lyftblock och automatportar sker vart tredje år med extern kontrollant. Sedan tidigare (år 2001) finns en riskanalys som berör reningsverken i Arbrå, Kilafors och Häggesta. Riskanalysen är uppdelad i två delar. Bedömning av konsekvenser av bräddning av orenat avloppsvatten. Riskanalysen är av sådan art att den inte behöver revideras rutinmässigt. Riskanalys gällande de kemiska produkter som används i verksamheten. Riskanalysen omfattar risker ur både arbetsmiljösynpunkt och miljösynpunkt. Den revideras i samband med byte av kemikalier. Under 2014 har inga speciella åtgärder utförts för att minska risker som kan ge upphov till olägenheter för miljö eller människors hälsa.

25 Miljörapport för år: 2014 Bilaga 1 Avloppsanläggning/Kommun Häggesta/Bollnäs Reningsverk Koordinater i rikets nät X Y SWEREF 99TM ANSLUTNING OCH LEDNINGSNÄTUPPGIFTER Dimensionerad maximal belastning Maximal genomsnittlig veckobelastning Tillåten maximal anslutning AVLOPPSANL, antal anslutna personer***: Anslutna person.ekv.(pe)* m.a.p. BOD Anslutna person.ekv.(pe)** m.a.p. vattenförbrukning ***uppskattas via pe pe pe pe Månad Mängd avlopps- Mängd bräddat Mängd Nederbörd avlopps- vatten, m³ vatten, m³ avloppsvatten m³ Antal mm I Jan Febr Mars April Maj Juni Juli Aug Sept Okt Nov Dec Summa * Anslutna pe beräknas utifrån total inkommande BOD7-belastning och 70 g BOD7/pe och dygn ** Anslutna pe beräknas utifrån vattenförbrukning hos avloppsabonnenter och 175 liter/pe och dygn Jan Febr Mars April Maj Juni Juli Aug Sept Okt Nov Dec UPPMÄTTA/UPPSKATTADE VATTENMÄNGDER * Näringslivets förbrukning pe * Privata bostäder, fritidshus, flerbostadshus mm pe * Allmänna, kommunala och statliga inrättningar mm pe Debiterad mängd avloppsvatten, m³ Ovidkommande mängd vatten, m³ Ovidkommande mängdvatten, % av tillrinning 58% Bräddat nät, uppskattat m³

26 Miljörapport för år: 2014 Bilaga 2 Avloppsanläggning/Kommun Häggesta/Bollnäs Reningsverk Inkommande vattenmängd under året exklusive bräddad mängd vid verket, m³ Ink.flöde (m3/d): 6721 Bräddflöde nät+verk, m³ 0 INKOMMANDE BELASTNING FÖRORENINGSHALTER OCH -MÄNGDER Parameter Halt i mg/l Inkommande mängder Provtagningspunkt, prov-in I II I+II Enhet Antal prov Medelvärde* Maxvärde prov-in Bräddat vatten Totalt och provtyp COD-Cr 12 vp 433,2 1062,6 1062,6 ton/år BOD-7 12 dp 152,5 374,1 374,1 ton/år P-tot 12 vp 4,9 12,0 12,03 ton/år N-tot 12 dp 45,9 112,6 112,6 ton/år NH4-N 12 dp 32,8 80,4 80,43 ton/år UTGÅENDE BEHANDLAT VATTEN FÖRORENINGSHALTER OCH -MÄNGDER Parameter Halt i mg/l Utgående mängder Provtagningspunkt, prov-ut I II I+II Enhet Antal prov Medelvärde* Maxvärde prov-ut Bräddat vatten Totalt och provtyp vid verket COD-Cr 52 vp 42,52 104,3-104,3 ton/år BOD-7 52 dp 7,36 18,1-18,1 ton/år P-tot 52 vp 0,177 0,4-0,4 ton/år N-tot 52 dp 30,77 75,5-75,5 ton/år NH4-N 52 dp 21,40 52,5-52,5 ton/år Susp.substans 52 dp 9,72 23,8-23,8 ton/år Månadsmedelvärden BOD Fosfor BOD Fosfor mg/l mg/l mg/l mg/l 1 Januari 10,115 0,224 7 Juli 5,384 0,156 2 Februari 8,911 0,185 8 Augusti 4,246 0,133 3 Mars 7,013 0,153 9 September 7,046 0,263 4 April 7,149 0, Oktober 7,198 0,202 5 Maj 7,438 0, November 7,050 0,146 6 Juni 10,626 0, December 3,978 0,165 BOD Fosfor mg/l mg/l Riktvärde för månadsmedelvärde, max 15,00 0,50 Årsgränsvärde, utsläpp kg per dygn BOD Fosfor BOD Fosfor kg/dygn kg/dygn kg/dygn kg/dygn ,50 1,19 Gränsvärde 158,00 5,30 Anmärkningar Om analysresultatet har understigit rapporteringsgränsen, (tex <3 mg/l för BOD7 och <5 mg/l susp), så används det numeriska värdet av rapporteringsgränsen, dvs < tecknet tas bort.

27 Miljörapport för år: 2014 Bilaga 3 Avloppsanläggning/Kommun Häggesta/Bollnäs Reningsverk Utgående vattenmängd under året exklusive bräddad mängd vid verket, m³ Utg.flöde (m3/d): 6721 Bräddflöde nät+verk, m³ 0 INKOMMANDE AVLOPPSVATTEN TUNGMETALLER Inkommande mängder I II I+II Enhet Metaller prov-in Bräddat vatten Totalt Metaller halt i µg/l Bly 6 vp 1,74 4,28 4,28 kg/år Kadmium 6 vp 0,10 0,24 0,24 kg/år Krom 6 vp 10,67 26,18 26,18 kg/år Koppar 6 vp 37,87 92,89 92,89 kg/år Nickel 6 vp 11,97 29,37 29,37 kg/år Kvicksilver 6 vp 0,110 0,27 0,27 kg/år Zink 6 vp 94,59 232,05 232,05 kg/år UTGÅENDE BEHANDLAT VATTEN TUNGMETALLER Utgående mängder I II I+II Enhet Metaller prov-ut Bräddat vatten Totalt Metaller halt i µg/l Bly 12 vp 1,65 4,04-4,04 kg/år Kadmium 12 vp 0,03 0,07-0,07 kg/år Krom 12 vp 1,51 3,70-3,70 kg/år Koppar 12 vp 5,71 14,01-14,01 kg/år Nickel 12 vp 6,95 17,04-17,04 kg/år Kvicksilver 12 vp 0,100 0,25-0,25 kg/år Zink 12 vp 40,64 99,69-99,69 kg/år Aluminium 52 dp 0,45 1,09-1,09 ton/år Beräknad utfällning till slammet, kg Bly Kadmium Krom Koppar Nickel Kvicksilver Zink 0,24 0,18 22,48 78,88 12,33 0,02 132,36 Avskiljningsgrad, andel som hamnar i slammet Bly Kadmium Krom Koppar Nickel Kvicksilver Zink 6% 73% 86% 85% 42% 9% 57% Anmärkningar När analysresultatet har understigit rapporteringsgränsen, (tex <3 mg/l för BOD7 och <5 mg/l susp), så används det numeriska värdet av rapporteringsgränsen, dvs < tecknet tas bort. En effekt av detta beräkningsätt är ämnen uteslutande rapporterats som <x får ett högre värde än det borde vara

28 Miljörapport för år: 2014 Bilaga 4.1 Avloppsanläggning/Kommun Häggesta/Bollnäs Reningsverk Resultat från slammanalyser Laboratorium Alcontrol AB Förbrukad mängd fällningskemikalie ,6 kg 4 slamprover per år Producerad mängd slam 1930,01 ton Polymer för avvattning Parameter Enhet Medel- RSD Antal värden Kvot Cd/P Mängd i slam Innehåll Varav från Varav från värde % större än gränsvärde mg/kg kg/år Fällningskem fällningskem fällningskem SFS 1985:840 mg/kg TS kg/år % Torrsubstans vikts-% 21,8 14,1 21,0 23,3 20,5 20,14% 17,6% Glödgn.förlust % av TS 67,5 69,4 63,6 60,3 61,3 64,42 6,1% Glödrest % av TS 33% 31% 36% 40% 39% 36% 11,0% Totalfosfor % av TS ,2% N-tot % av TS ,3% NH4-N % av TS ,3% Kalium % av TS ,1% 676 Kalkverkan(CaO) ph 7,6 7,5 7,4 7,7 7,4 7,52 1,7% Järn mg/kg TS 0, ,00 637,811 Aluminium mg/kg TS ,1% 24779, , ,920 96,5% Silver mg/kg TS 0,8 1,1 1,4 1,2 1,1 1,112 20,8% 0,432 Arsenik mg/kg TS 0,300 0,096 Bly mg/kg TS 7,4 13,0 11,0 30,0 7,5 13,78 68,0% 0 st >100 5,356 0,300 0,096 1,8% Kadmium mg/kg TS 0,7 0,6 0,7 0,9 0,6 0,68 20,8% 0 st > 2 30,8 0,264 0,040 0,013 4,8% Koppar mg/kg TS 250,0 220,0 250,0 310,0 160,0 238,0 22,9% 0 st > ,512 69,000 22,004 23,8% Krom mg/kg TS 44,0 49,0 52,0 52,0 35,0 46,4 15,4% 0 st > ,036 46,000 14,670 81,3% Kvicksilver mg/kg TS 0,5 0,6 0,8 0,9 0,4 0,624 32,5% 0 st > 2,5 0,243 0,003 0,001 0,4% Nickel mg/kg TS 14,0 15,0 16,0 19,0 14,0 15,6 13,3% 0 st > 50 6,064 47,000 14, ,2% Zink mg/kg TS 560,0 570,0 590,0 730,0 420, ,2% 0 st > ,116 5,000 1,595 0,7% Kobolt mg/kg TS 0,000 0,000 Antimon 0,000 0,030 0,010 BOR 9,6 11,0 10,0 11,0 7,7 9,86 13,7% 3,833 Vismut 4,8 2,8 3,9 4,8 3,6 3,98 21,3% 1,547 Molybden 3,8 4,6 4,3 5,1 3,8 4,32 12,8% 1,679 Tenn 14,0 11,0 12,0 17,0 8,4 12,48 25,9% 4,851 Calcium , , , , , ,1% 5457,404 Magnesium 2 100, , , , , ,9% 878,471 Selen 3,7 3,6 6,8 6,5 4,9 5,1 29,6% 1,982 0,030 0,010 Tellur #DIVISION/0! #DIVISION/0! #DIVISION/0! Guld #DIVISION/0! #DIVISION/0! #DIVISION/0! Platina #DIVISION/0! #DIVISION/0! #DIVISION/0! Flouranten 0,2 0,2 #DIVISION/0! 0,078 Toluen mg/kg TS #DIVISION/0! #DIVISION/0! #DIVISION/0! Nonylfenol mg/kg TS 5,4 5,4 #DIVISION/0! 2,099 PAH mg/kg TS 0,3 0,3 #DIVISION/0! 0,117 PCB mg/kg TS 0,0 0,02 #DIVISION/0! 0,008 DDT mg/kg TS #DIVISION/0! #DIVISION/0! Diftalater (DEHP) mg/kg TS #DIVISION/0! #DIVISION/0! PBDE * mg/kg TS #DIVISION/0! #DIVISION/0! 1500 kg Al2O3 Klordi (cl) #DIVISION/0! #DIVISION/0! 14,2 4,528 #DIVISION/0! #DIVISION/0! 20000,0 6378,112

29 Miljörapport för år: 2014 Bilaga 4.2 Avloppsanläggning/Kommun Häggesta/Bollnäs Reningsverk Massbalans Inkommande Inkommande via Utgående Mängd i slam vatten fällningskemikalie vatten kg/år kg/år kg/år kg/år Totalfosfor ,59-434, ,49 Bly 4,28 0,10 4,04 5,36 Kadmium 0,24 0,01 0,07 0,26 Koppar 92,89 22,00 14,01 92,51 Krom 26,18 14,67 3,70 18,04 Kvicksilver 0,27 0,00 0,25 0,24 Nickel 29,37 14,99 17,04 6,06 Zink 232,05 1,59 99,69 223,12 Kadmium/fosforkvot (mg/kg fosfor 20,3 30,8 Mottagning av externslam ton medel TS-halt ton TS Kilafors ,6% 56,29 Hällbo 704 0,2% 1,408 Segersta 407 2,8% 11,396 Simeå 45 11,7% 5,265 Privata trekammare etc ,3% 147,68 Summa ,039 ton Koncentration i slammet mg/kg TS Slam Kilafors RV Slam Hällbo RV Slam Segersta RV Slam Simeå RV Slam privata brunnar mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS Totalfosfor , , , , ,00 Bly 6,40 4,20 5,30 15,30 15,30 Kadmium 0,57 0,35 0,47 0,81 0,81 Koppar 120,00 220,00 130,00 235,00 235,00 Krom 55,00 9,70 10,00 14,90 55,00 Kvicksilver 0,18 0,12 0,16 0,34 0,34 Nickel 7,90 5,50 6,20 10,60 10,60 Zink 400,00 320,00 290,00 550,00 550,00 Kadmium/fosforkvot (mg/kg fosfor 33,5 21,9 29,4 38,3 80,5 Bidrag i kg via slam från små reningsverk Slam Kilafors RV Slam Hällbo RV Slam Segesta RV Slam Simeå RV Slam privata brunnar kg kg kg kg Totalfosfor 956,93 22,53 182,34 110, ,80 Bly 0,36 0,01 0,06 0,08 2,26 Kadmium 0,03 0,00 0,01 0,00 0,12 Koppar 6,75 0,31 1,48 1,24 34,70 Krom 3,10 0,01 0,11 0,08 8,12 Kvicksilver 0,01 0,00 0,00 0,00 0,05 Nickel 0,44 0,01 0,07 0,06 1,57 Zink 22,52 0,45 3,30 2,90 81,22 Utbyten, utgående mängd mätt i procent av inkommande mängd Totalfosfor 61% Krom 49% Bly 193% Kvicksilver 171% Kadmium 110% Nickel 51% Koppar 85% Zink 123% Kommentarer För slam från privata brunnars saknas analysdata Slammet från de små reningsverken som lämnar slam till Häggesta RV analyseras inte regelbundet, resultaten är från 2012

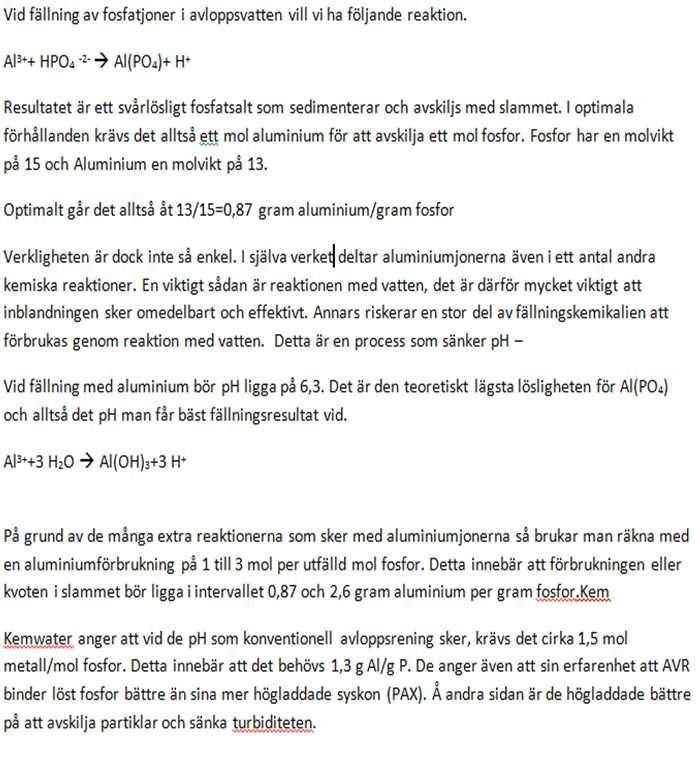

30 Miljörapport för år: 2014 Bilaga 4.3 Avloppsanläggning/Kommun Häggesta/Bollnäs Reningsverk Fällningsekonomi Analyserat Slambalans Fosfor (mg/kg TS) , , , , ,0 Slam till deponitäckning Aluminium (mg/kg TS) , , , ,0 Jordbruk Kvot Al/P (g/g) - 2,75 2,67 2,35 4,69 Anläggningsjord 1930,01 ton Till annan anläggning 0 ton Summa borttransporterat slam 0 ton 0 ton 1930,01 ton Förbrukning fällningskemikalie Lagrat slam året slut (till nästa år 0 Fällningskemikelie ,6 kg Lagrat slam vid årets start (från f 0 Aluminiumhalt 7,5% 0,075 kg/kg Producerat slam under året 0 ton kg Aluminium 23917,92 kg aluminium Levererat slam under året 0 ton Fosfor i slam kg Lagrat slam årets slut 1930,01 ton Kvot Al/P (kg/kg) 2,80 kg aluminium/kg fosfor 1930,01 ton 0 ton

31 Miljörapport för år: 2014 Bilaga 5 Avloppsanläggning/Kommun Häggesta/Bollnäs Reningsverk Ledningstyp Dagvatten (m) Trycksatt (m) Avloppsledning Självfall (m) Summa meter avloppshuvudledning 35% 5% 60% Inläckage 29,2 m³/km huvudledning och dygn Inläckage 31,7 m³/km självfallsledning och dygn Rörnätsjobb 0,95% av ledningsnätet tillhörande Häggesta RV har förnyats UTFÖRDA ÅTGÄRDER PÅ LEDNINGSNÄT Sträcka/gata/område Åtgärd Kod* Längd (m) Ledn.nät Ledningstyp Växbovägen Omläggn. S 50,00 Häggesta Servis Växbovägen Omläggn. R Häggesta Servis Växbovägen Omläggn. D Häggesta Servis Blomkransen Oml/inf S 110,00 Häggesta Huvudl. Blomkransen Oml/inf R Häggesta Huvudl. Blomkransen Omläggn. D Häggesta Huvudl. Dalav + Brånanv. Serviser Omläggn. S 12,00 Häggesta Servis Dalav + Brånanv. Serviser Omläggn. R Häggesta Servis Dalav + Brånanv. Serviser Omläggn. D Häggesta Servis Ny avs Älggatan Nyläggn. SN 30,00 Häggesta Servis Ny avs Älggatan Nyläggn. DN Häggesta Servis Ny avs Älggatan Nyläggn. RN Häggesta Servis Björktjära vid skolan Omläggn. S 60,00 Häggesta Huvudl. Björktjära vid skolan Omläggn. D Häggesta Huvudl. Varpnäsvägen Omläggn. R Häggesta Huvudl. Varpnäsvägen Omläggn. R Häggesta Servis Varpnäsvägen Nylägg./omläg DN Häggesta Huvudl. Varpnäsvägen Nyläggn. DN Häggesta Serviser Varpnäsvägen Omläggn. S 60,00 Häggesta Serviser Skogsvägen Omläggn. S 115,00 Häggesta Servis Skogsvägen Omläggn. R Häggesta Huvudl. 400 Skogsvägen Omläggn. R Häggesta Huvudl 160 Skogsvägen Omläggn. R Häggesta Servisl. Skogsvägen Omläggn. S 360,00 Häggesta Huvudl. Skogsvägen omläggn. D Häggesta Servisl. Skogsvägen Omläggn. D Häggesta Huvudl. Brotorget Omläggn. S 12,00 Häggesta Servisl. Brotorget Omläggn. R Häggesta Servis Brotorget Omläggn. D Häggesta Servisl. Solbackavägen Omläggn. S 200,00 Häggesta Servisl. Solbackavägen omläggn. R Häggesta Servisl. Solbackavägen Omläggn. D Häggesta Servisl. Dalavägen Omläggn. S 50,00 Häggesta huvudl. Dalavägen Omläggn. R Häggesta Huvudl. Dalavägen Omläggn. D Häggesta Huvudl. Staketvägen Nyläggn. RN Häggesta Servisl. Staketvägen Nyläggn. SN 50,00 Häggesta Servisl. Coop till Norrlandsv. Omläggn. R Häggesta Huvudl. Coop servis Omläggn. R Häggesta Servisl. Coop tiil Norrlandsv. Omläggn. S 160,00 Häggesta Huvudl. Coop till Norrlandsv. Omläggn. D Häggesta Huvudl. 1269,00 *Koder **Orsak S = Spillvatten K = Kombinerad ÅP = Enl.Åtgärdsprogram OG = Ombyggnad gata D = Dagvatten N = Nyanläggningar A = Akutåtgärd Ö = Övrigt R = Renvatten LB = Ledningsbrott UTFÖRDA ÅTGÄRDER PÅ PUMPSTATIONER Pumpstation Åtgärd Antal avloppsstopp, huvudledning: 0 Antal avloppstopp, servisledning: 0 Antal läckor tryckavloppsledning: 0 Anmärkningar

32 Miljörapport för år: 2014 Bilaga 6.1 Avloppsanläggning/Kommun Häggesta/Bollnäs Reningsverk BRÄDDNINGSUPPGIFTER Redovisning av bräddning från enskilda bräddavlopp samt andra utsläpp från ledningsnätet (t.ex. vid ledningsbrott). Om antalet utsläppsplatser är stort kan alternativt den totala bräddningsmängden till olika recipienter redovisas. Bräddning till känsliga recipienter bör dock redovisas separat för varje bräddpunkt. Bräddning vid hydraulisk överbelastning Bräddning vid driftavbrott eller planerat underhåll ID-nr Arbetsnamn Brädd- frekvens dygn/år Bräddad tid timmar/år Bräddad mängd m3/år Anmärkn ing Bräddfrekvens dygn/år Bräddad tid timmar/år Bräddad mängd m3/år Anmärkning (t.ex. orsak) Lokalt styrsystem Mätanordning Larmsignal Recipient Koordinat Rehn APU101 Norra Rehn R-Op45 Tryckgivare Larm i styrsystem via radiolänk Via bäck till ljusnan , APU102 Varpnäsvägen h skyfall R-Op45 Tryckgivare Larm i styrsystem via radiolänk ljusnan , Norra och centrala Bollnäs APU115 Storsveden - Vippa lampa Via dike till Ljusnan , APU118 Lottefors R-Op45 Tryckgivare Larm i styrsystem via radiolänk Via gammal lagun till Ljusnan , APU114 Växsjö R-Op45 Tryckgivare Larm i styrsystem via radiolänk Ljusnan (växsjön) , APU116 Galvån R-Op45 Tryckgivare Larm i styrsystem via radiolänk Galvån , APU119 Heden lampa Till dike , APU103 Strömkarlen h skyfall M-Op45 Ekolod Larm i styrsystem via radiolänk Ljusnan, varpen , Freluga APU111 Perzons - Vippa Radiolänk till APU 122 Myr/våtmark , APU110 Skidfabriken - Vippa Radiolänk till APU 122 Dike , APU112 Kolsmyrs - Vippa lampa Via lock till omgivning , APU113 Dahlheims - Vippa lampa Via lock till omgivning , APU122 Freluga R-Op45 tryckgivare Larm i styrsystem via radiolänk Via dike till Voxnan/Voxsjön , APU117 Slottet i Dalen - Vippa lampa Dike , APU105 Häggestalund R-Op45 Tryckgivare Larm i styrsystem via radiolänk Ljusnan, varpen , Granberg - APU107 Brunnmyra, Granberg R-Op45 tryckgivare Larm i styrsystem via radiolänk Voxnan , APU120 Orsavägen, Granberg - Vippa lampa Dike , APU106 Industriområdet h 4 h Skyfall Skyfall R-Op45 tryckgivare Larm i styrsystem via radiolänk Via bäck till Ljusnan , h Skyfall Övriga APU109 Långnäsparken R-Op45 tryckgivare Larm i styrsystem via radiolänk Ingen bräddning, stor sump , SPU104 Kasun med dykarledning till Häggesta , Bräddutlopp på ledningsnätet Bräddning vid underhåll på ledningsnät Reningsverket Häggesta Häggesta reningsverk reningsverk
