Miljörapport 2015 EDSBYNS Reningsverk. Arkiveras: Memopärm 2016 Datum Kopia: Gruppdisk, verksamh.syst.\memo\2016

Transkript

1 Miljörapport 2015 EDSBYNS Reningsverk Datum Kopia: Gruppdisk, verksamh.syst.\memo\2016 Utfärdare Pär Hisved HVAB Sida 1/20 Innehåll 1. Grunddel - Administrativa uppgifter Textdel Huvuddelen av miljörapporten Verksamhetsbeskrivning Tillstånd Anmälningsärenden beslutade under året Tillståndsgiven och faktisk belastning Ledningsnät och flödesbelastning... 6 Flödesmätningar... 7 Inkommande flöde, nederbörd, vattenföring och ovidkommande vatten Gällande villkor i tillstånd Naturvårdsverkets föreskrifter SNFS 1990:14: Kontroll av utsläpp till vatten- och markrecipient från anläggningar för behandling av avloppsvatten från tätbebyggelse SNFS 1994:2: Skydd för miljön, särskilt marken, när avloppsslam används i jordbruket Sammanfattning av mätningar, beräkningar eller andra undersökningar Analysresultat Metaller i inkommande och utgående vatten Resultat från Slamanalyser Recipientkontroll Åtgärder som vidtagits under året för att säkra drift och kontrollfunktioner Kalibrering och loggning av processvärden Egenkontroll Drift och underhåll Åtgärder som genomförts pga driftstörningar, avbrott, olyckor mm Tillbud och störningar på ledningsnätet Tillbud, störningar och klagomål på reningsverket Åtgärder som genomförts för att minska förbrukning av råvaror och energi Energianvändning Energiinventering i verket Transporter Råvaror Användning och ersättning av kemiska produkter mm Avfall från verksamheten och avfallets miljöfarlighet Avvattnat slam Miljöfarligt avfall Annat icke farligt avfall Åtgärder för att minska risker för miljön eller människors hälsa... 20

2 Miljörapport 2015 EDSBYNS Reningsverk Datum Kopia: Gruppdisk, verksamh.syst.\memo\2016 Utfärdare Pär Hisved HVAB Sida 2/20 Bilageförteckning Bilagor: Bil. 1 Anslutning och flöden Bil. 2 Inkommande och utgående mängder av näringsämnen Bil. 3 Inkommande och utgående mängder av tungmetaller Bil. 4 Resultat från Slamanalyser ( ) Bil. 5 Ledningslängd och utförda åtgärder på ledningsnätet Bil. 6 Bräddningsuppgifter på pumpstationer och reningsverk ( ) Bil. 7 Inventering av energiförbrukande utrustning på reningsverket ( ) Bil. A Processbeskrivning Bil. Y Lista över analysresultat från utsläppskontroll

3 Miljörapport 2015 Edsbyn RV. Datum Kopia: Gruppdisk, verksamh.syst.\memo\2016 Utfärdare Pär Hisved HVAB Sida 3/20 1. Grunddel - Administrativa uppgifter Huvudman: Ovanåkers kommun Organisationsnummer: Gatuadress: Tekniska kontoret Postnummer, ort: Edsbyn Kontaktperson: Johan Olanders Telefonnummer: E-post: Johan.olanders@ovanaker.se Anläggningens namn: Edsbyns avloppsreningsverk Anläggningsnummer: Fastighetsbeteckning: S. Edsbyn 49:1 Besöksadress: Gamla Landsvägen 7 Postnummer, ort: 82834, Edsbyn Utsläppspunkt i RT90-koordinatsystemet: ; Kommun: Ovanåker Kontaktperson i miljöskyddsfrågor: Ylva Jedebäck Lindberg, tel: E-post: info@helsingevatten.se Huvudbransch och tillhörande kod: (B) Ev övriga branscher och koder: - Kod för farliga ämnen: - Kod för avgifter: Tillståndsgivande myndighet: Länsstyrelsen Gävleborgs län Tillståndsdatum: (beslutsnr ) Tillsynsmyndighet: Miljö- och byggkontoret, Ovanåkers kommun Handläggare: Carina von Knorring Miljöledningssystem: Nej Ovanåkers kommun är ägare och miljöansvarig för de allmänna VA-anläggningarna. Kommunstyrelsen är huvudman för de allmänna VA-anläggningarna. Fr o m utförs driften av de allmänna VA-anläggningarna av Helsinge Vatten AB, som ägs gemensamt av Bollnäs och Ovanåkers kommun. Denna miljörapport har upprättats av Helsinge Vatten AB.

4 Miljörapport 2015 Edsbyn RV. Datum Kopia: Gruppdisk, verksamh.syst.\memo\2016 Utfärdare Pär Hisved HVAB Sida 4/20 2. Textdel Huvuddelen av miljörapporten 1. Verksamhetsbeskrivning Edsbyns avloppsreningsverk renar vatten från ca 5000 personer. Utförlig beskrivning av reningsprocessen bifogas i bilaga enligt bilageförteckning. Den huvudsakliga miljöpåverkan från verksamheten utgörs av utsläpp av BOD7 och fosfor till vatten. Utsläppen är reglerade enligt tillståndet. Utsläppsvillkoret uppfylls normalt med god marginal. Utsläppen till luft i form av stoft har bedömts vara av sådan omfattning att det inte är störande för närboende. Vid vissa betingelser kan dock närboende uppleva en störande lukt. Buller orsakat av verksamheten vid avloppsreningsverket bedöms vara av sådan omfattning att det inte är störande för närboende. 2. Tillstånd Länsstyrelsen i Gävleborgs län har i ett beslut, daterat med beslutsnummer , lämnat Ovanåkers kommun tillstånd enligt miljöskyddslagen för fortsatt utsläpp av avloppsvatten från tätorten Edsbyn och byarna Ämnebo, Kyrkbyn, Östanå och Knåda till Voxnan. I ansökan nämns att extern slam från mindre reningsverk inom kommunen och privata slamavskiljare behandlas i Edsbyns reningsverk. Tillståndsbeslutet gäller en anslutning av 6000 personekvivalenter. 3. Anmälningsärenden beslutade under året Datum Beslutande myndighet Ärende Inga anmälningsärenden. 4. Andra gällande beslut Datum Beslutande myndighet Ärende Inga andra gällande beslut eller kvarvarande anmälningsärenden.

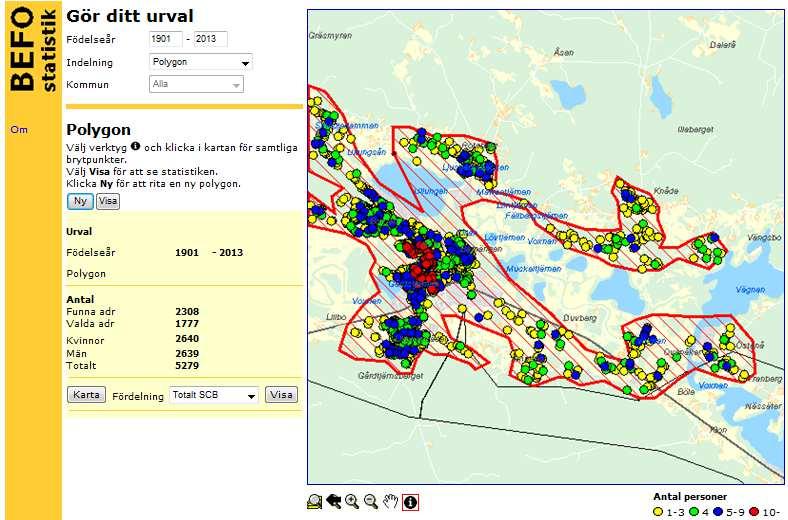

5 Miljörapport 2015 Edsbyn RV. Datum Kopia: Gruppdisk, verksamh.syst.\memo\2016 Utfärdare Pär Hisved HVAB Sida 5/20 5. Tillståndsgiven och faktisk belastning I tillståndsbeslutet från 1992 anges att reningsverket är dimensionerat för en anslutning av omkring pe. Tillståndsgiven belastning är 6000 pe, motsvarande 420 kg BOD/dygn. Under 2014 renades kubikmeter avloppsvatten med BOD-innehåll motsvarande 2066 pe. Som man ser i tabellen nedan varierar antalet pe baserat på BOD-innehållet kraftigt från år till år. Det beror sannolikt på att BOD-halten bestäms med 12 dygnsprover (1 prov per månad), det gör BOD bestämningen tämligen stickprovsartad och opålitlig. Ett alternativ sätt att beräkna belastningen på reningsverket är genom att se till antalet anslutna avloppsvattenkunder. Under året har Edsbyns reningsverk debiterat sina kunder för en volym avloppsvatten på kubikmeter, motsvarande 4578 pe. Man räknar då att varje person förbrukar ca 175 liter vatten per dygn. Detta är en siffra som är stabil från år till år och stämmer bra med verkliga antalet anslutna innevånare. Under året har verket även belastats av externslam från små reningsverk och privata slamavskiljare, den totala volymen externslam var 6707 kubikmeter. Parameter Ink. BOD7 kg/dygn 323 kg 182 kg 269 kg Pe (BOD7) 4616 pe 2602 pe Pe renvatten 4885 pe 4700 pe 4491 pe I tabellen ovan räknas med 0,070 kg BOD7/person och dygn. Mängden avloppsvatten mäts med 175 l/person och dygn. Befolkningsmängden i området för Edsbyns ledningsnät kan uppskattas grovt med verktyget Området till vänster är en väldigt grov avgränsning av avloppsledningsnätet och innehåller med stor sannolik flera fastigheter som inte är anslutna till avloppsnätet. Antalet personer inom området uppgår till ca 5300 st,

6 Miljörapport 2015 Edsbyn RV. Datum Kopia: Gruppdisk, verksamh.syst.\memo\2016 Utfärdare Pär Hisved HVAB Sida 6/20 6. Ledningsnät och flödesbelastning Edsbyns spillvattennät omfattar drygt 88 km ledningar. Totalt finns 38 st avloppspumpstationer upptagna på GISkartan. Av dem finns 24 st ute på spillvattenhuvudledningsnätet. Resterande 14 stationer är av typen LTApumpstation (pumpstation för lågt trycksatt avlopp) och pumpar vidare avloppsvatten från 1 eller möjligen två fastigheter, 8 av LTA-pumpstationerna drivs av Helsingevatten, resterande sex drivs privat. Bräddningspunkter/nödutlopp finns i varje större pumpstation samt i avloppsreningsverket. Bräddmätningen utförs i form av bräddad tid. Med utgångspunkt från att längden på ledningsnätet är ca 30% av den totala längden på avloppsvattennätet så uppskattas att ca 70 % av ledningsnätet är utformat som kombinerat system för dagvatten och spillvatten. De störningar av typen avloppstopp och vattenläckor registreras i Geosecma och knyts till en adress, det ger därmed en tydlig visuell återkoppling i GIS-kartan. Bilaga 5 redovisar antalet avloppsstopp på huvudledningar och servisledningar som uppstått 2015 Sedan 2002 finns i en plan för förnyelse- och åtgärd av ledningsnätet i Ovanåkers kommun. Denna uppdateras årligen i samband med den årliga budgetplanering för den kommande 5-årsperioden. I denna budgetplanering ingår även förnyelse och åtgärd av pumpstationer och reningsverk. I ordinarie underhåll och utbyggnad av ledningsnätet eftersträvas bortkoppling av takavlopp samt utbyggnad av dagvattenledningar. Underhåll på pumpstationer Pumpstation Myran Helt renoverad, ny el och automatik, nya pumpar, nya ventiler mm. I övrigt Normalt underhåll i form av byte av dörrar, målning och allmänt underhåll Bilaga 5 och 6 presenterar bräddning samt åtgärder som utförts på ledningsnätet och pumpstationer under året..

7 Miljörapport 2015 Edsbyn RV. Datum Kopia: Gruppdisk, verksamh.syst.\memo\2016 Utfärdare Pär Hisved HVAB Sida 7/20 Flödesmätningar Inkommande flöde, nederbörd, vattenföring och ovidkommande vatten Kontroll av avloppsvattenflödet sker genom kontinuerlig mätning i enlighet med fastställt kontrollprogram. Nederbörden har stor inverkan på andelen ovidkommande vatten. Vilket man kan se vid jämförelse av mängden behandlad avloppsvatten och årnederbörden (se diagram till höger) Nederbörd, inkommande, producerat, debiterat, ovidkommande och ej debiterat vatten Parameter Årsnederbörd (mm) 686, , Inkommande vatten (m3) Debiterat vatten (m3) Längd huvudledning (m) Inläckage (m3) Inläckage (%) 73% 74% 73% 76% 72% 79% 76% Inläckage (m3/km*dygn) 26,6 27,3 25,8 29,1 23,16 33,6 29,0 Bräddat avloppsvatten Bräddning vid reningsverket sker efter mekanisk rening, total bräddad volym är 3 m³. Provtagning på det bräddade vattnet har inte skett. Vid beräkning på bräddat vatten används istället medelvärdet av ordinarie analyser på ingående flöde. Det bedöms som ett acceptabelt hanteringssätt då föroreningshalter i ingående vatten rimligen bör vara högre än det vatten som bräddar. Bräddvatten är i allmänhet väldigt utspätt. Bräddning på ledningsnät Bräddning på ledningsnätet mäts i bräddat tid. Den totala bräddningstiden vid pumpstationerna var ca 46 timmar. De orsakades av i huvudsak extremt höga flöden i samband med nederbörd och kraftig snösmältning. Ingen analys gjordes på bräddat vatten. Bräddningstiden har i huvudsak legat på Wästgårds och Sommars pumpstation, se bilaga 6 med bräddningsuppgifter. Bräddningar vid Edsbyns avloppsreningsverk Typ av bräddning Bräddat vid RV 230 m³ 39 m³ 339 m3 69 m³ 138 m³ 16 m³ 20 m³ 10 m³ 3 m³ Bräddat nätet, timmar 298 h 1737h 1110 h 769 h 706 h 522 h 47 h 41 h 162 h

8 Miljörapport 2015 Edsbyn RV. Datum Kopia: Gruppdisk, verksamh.syst.\memo\2016 Utfärdare Pär Hisved HVAB Sida 8/20 7. Gällande villkor i tillstånd Villkor 1. Avloppsvattnet skall behandlas i en reningsanläggning, utförd och driven i i huvudsaklig överensstämmelse med vad som angivits i ansökningshandlingarna eller vad kommunen i övrigt åtagit sig. Mindre ändringar får dock vidtas efter godkännanden av tillsynsmyndigheten förutsatt att ändringen bedöms inte kunna medföra ökning av förorening eller annan störning till följd av verksamheten. Kommentar Behandlingen av avloppsvattnet utförs i huvudsak enligt vad som har angivits i ansökningshandlingarna. Villkor 2. Byte av fällningskemikalie får ske endast efter godkännande av tillsynsmyndigheten. Villkor 3. Reningsanläggningen skall ständigt drivas så att högsta möjliga reningseffekt uppnås med tekniskt ekonomiskt rimliga insatser. Kommentar Ibland sker testkörning med nya fällningskemikalier för att utröna om de är bättre än den som används. Vid permanent byte av fällningskemikalie inhämtas godkännande från tillsynsmyndighet. Kommentar Vi försöker alltid driva reningsverket optimalt. Villkor 4. Provtagningsplats för uttag av representativa dygnsprover på inkommande och utgående vatten skall finnas. Kommentar Angivna provtagningsplatser finns för inkommande och utgående vatten. Villkor 5. Resthalterna i det behandlade avloppsvattnet får som riktvärde ej överstiga för Tot-P 0,5 mg/l och för BOD7 15 mg/l beräknad som månadsmedelvärde. Överskrids riktvärdena mer än tillfälligt åligger det kommunen att utreda orsaken och i samråd med tillsynsmyndigheten vidta lämpliga åtgärder för att förhindra att överskridandet upprepas. Villkor 6. Mängden Tot-P och BOD7 i det behandlade avloppsvattnet får som gränsvärde ej överstiga 1,6 kg/d resp 48 kg/dygn beräknat som medelvärde över 12 månader. Kommentar Månadsmedelvärden är lägre än riktvärden. Vissa enskilda prover kan ibland ha analysresultat där halten är högre än riktvärdet. Vid dessa tillfällen görs en utredning och man försöker komma fram till orsaken. Kommentar Gränsvärden uppfylls. Villkor 7. Vid ombyggnads eller underhållsarbeten som medför att anläggningen helt eller delvis måste tas ur drift får Kommentar Inga underhållsarbeten som har inneburit behov av att tillfälligt överskrida villkoren har ägt rum under året.

9 Miljörapport 2015 Edsbyn RV. Datum Kopia: Gruppdisk, verksamh.syst.\memo\2016 Utfärdare Pär Hisved HVAB Sida 9/20 tillsynsmyndigheten medge att utsläppsvillkor tillfälligtvis får överskridas. Tillsynsmyndigheten får då föreskriva att nödvändiga motåtgärder skall vidtas för att begränsa föroreningsutsläppen. Villkor 8. Reningsverket skall vara förberett för desinfektion av utgående avloppsvatten. Desinfektion skall företas i den omfattning som hälsovårdande myndigheter finner erforderligt. Kommentar Desinfektion utförs vid behov. Under året har inget behov av desinfektion funnits. Villkor 9. Slamhanteringen vid reningsverket skall ske på sådant sätt att olägenheter för omgivningen inte uppkommer. Villkor 10. Avloppsledningsnätet inklusive utloppsledning skall fortlöpande ses över och underhållas i syfte att så långt som möjligt dels begränsa tillflödet till reningsverket av grund och dräneringsvatten och dels förhindra utsläpp av obehandlat eller otillräckligt behandlat bräddvatten. Bräddning av obehandlat eller otillräckligt behandlat avloppsvatten skall mätas och registreras i enlighet med naturvårdsverkets gällande föreskrifter. Kommentar Inga klagomål på slamhanteringen har förekommit efter att man slutat lagra på platta. Slammet körs direkt till omhändertagande avfallsanläggning. Kommentar Underhåll av ledningsnätet utförs varje år. Bräddat vatten mäts och registreras. Villkor 11. För att kunna utreda nuvarande höga flöden vid regn och snösmältningstillfällen ska kommunen låta upprätta en aktuell saneringsplan i samråd med tillsynsmyndigheten. Planen skall med tidsangivelse för de olika utbyggnadsdelarna vara inlämnad till tillsynsmyndigheten för godkännande senast Kommentar Planen är inlämnad till tillsynsmyndighet och godkänd. Villkor 12. Industriellt avloppsvatten av sådan art att anläggningens funktion nedsätts eller att andra olägenheter uppstår får ej tillföras anläggningen. Villkor 13. Om besvärande lukt uppstår i omgivningarna skall erforderliga åtgärder vidtas för att motverka dessa störningar. Kommentar Kommunens allmänna bestämmelser för VA (ABVA) innehåller förbud för abonnenter att tillföra sådant avloppsvatten. Kommentar Inga klagomål på lukt har förekommit. Villkor 14. Buller från anläggningen skall begränsas så att Kommentar Inga klagomål på buller har förekommit.

10 Miljörapport 2015 Edsbyn RV. Datum Kopia: Gruppdisk, verksamh.syst.\memo\2016 Utfärdare Pär Hisved HVAB Sida 10/20 verksamheten ej ger upphov till högre ekvivalent ljudnivå än 50 db dagtid (07-18), 45 db kvällstid (kl 18-22) och 40 db nattetid (kl 22-07) utomhus vid närmaste bostäder. Villkor 15. Fortlöpande kontroll av anläggningsfunktion jämte journalföring och rapportering av resultaten skall ske i huvudsaklig överensstämmelse med naturvårdsverkets gällande föreskrifter om kontroll av utsläpp från avloppsreningsverk samt verkets allmänna råd rörande kontroll av kommunala avloppsanläggningar. Förslag till kontrollprogram skall upprättas i samråd med tillsynsmyndigheten och redovisas senast Kommentar Processvärden journalförs regelbundet, vissa uppgifter redovisas i miljörapporten. Utsläpp från reningsverket bevakas genom regelbundna provtagningar och utförda analyser på proverna. Kontrollprogram med datum har upprättats i samråd med tillsynsmyndighet. Villkor 16. När avloppsvattenmängden närmar sig den belastning verket är dimensionerat för eller om reningsverkets kapacitet på annat sätt överskrids skall anläggningens huvudman enligt bestämmelserna i tredje paragrafen miljöskyddsförordningen åter låta pröva tillståndsfrågan för utsläpp av avloppsvatten. Kommentar Förnärvarande finns ingen orsak att åter pröva tillståndsfrågan. Villkor 17. Den planerade ombyggnaden av grovrening och komplettering med en slamkalkningsanläggning skall vara utförd senast Kommentar Komplettering med slamkalkningsanläggningen och grovrening är utförd. Slamkalkningsanläggning har aldrig använts.

11 Miljörapport 2015 Edsbyn RV. Datum Kopia: Gruppdisk, verksamh.syst.\memo\2016 Utfärdare Pär Hisved HVAB Sida 11/20 8. Naturvårdsverkets föreskrifter Aktuell Ej aktuell Kontroll av utsläpp till vatten- och markrecipient från anläggningar för behandling av X avloppsvatten från tätbebyggelse, SNFS 1990:14 Skydd för miljön, särskilt marken, när avloppsslam används i jordbruket, SNFS 1994:2 X Begränsningar av flyktiga organiska föreningar förorsakade av användningen av organiska X lösningsmedel i vissa verksamheter och anläggningar, NFS 2001:1 Utsläpp till luft av svaveldioxid, kväveoxider och stoft från förbränningsanläggningar med X en installerad tillförd effekt på 50 MW eller mer, NFS 2002:26 Avfallsförbränning, NFS 2002:28. X Av ovanstående föreskrifter är två riktade speciellt till kommunala reningsverk. SNFS 1990:14: Kontroll av utsläpp till vatten- och markrecipient från anläggningar för behandling av avloppsvatten från tätbebyggelse. På inkommande avloppsvatten tas ett dygnsprov ut en gång i månaden. På utgående avloppsvatten tas ett dygnsprov ut två ggr per månad. Vid de tillfällen provresultatet har rapporterats som <rapporteringsgräns så har rapporteringsgränsen använts som numeriskt värde. Följande analyser ska minst utföras. COD, BOD7, P-tot, N-tot: Reningsanläggning mindre än pe Analysschemat följer tabell 1 i SNFS 1990:14. Utöver dessa utförs även analys av aluminium, suspenderad substans, och ph på utgående vattenflöde. För analyser av uttagna prov anlitades Alcontrol AB som är ackrediterade av SWEDAC. Vid rapportering har årsmedelvärde för utgående avloppsvatten beräknats enligt nedanstående formel. koncentration provdygnsflöde = massa/år provdygnsflöden flöde/ år =mg/l För att erhålla ett dygnsflöde vid beräkning av dygnsmängder på BOD och P-tot har den avlästa totala årsvolymen delats med 365. Analysresultat redovisas i bilaga Y enligt bilageförteckning SNFS 1994:2: Skydd för miljön, särskilt marken, när avloppsslam används i jordbruket Reningsverket levererar idag inget slam till jordbruk. Slammet skickas till Borab för användning som täckningsjord på soptippen. Föreskriften ställer krav att utföra följande analyser på producerat slam. Torrsubstans och glödgningsförlust, ph Totalfosfor, Totalkväve, Ammoniumkväve (NH4-N) Pb, Cd, Cu, Cr, Hg, Ni och Zn Under året har 4 slamprover tagits ut och skickats på analys, analysresultat redovisas i bilaga 4 enligt bilageförteckning.

12 Miljörapport 2015 Edsbyn RV. Datum Kopia: Gruppdisk, verksamh.syst.\memo\2016 Utfärdare Pär Hisved HVAB Sida 12/20 9. Sammanfattning av mätningar, beräkningar eller andra undersökningar (Sammanfattning av resultaten av mätningar, beräkningar eller andra undersökningar för att bedöma verksamhetens påverkan på miljön och människors hälsa) Riktvärde Månadsmedelvärden Villkor nr 5 i gällande tillstånd anger riktvärden där medelvärdet per månad för BOD och fosfor får vara max 15 mg/l och 0,5 mg/l. BOD-halt har legat under riktvärdet vid samtliga provtillfällen. Fosfor har överskridit riktvärdet 0,50 mg/l vid två tillfällen. En gång i maj och en gång i augusti. Någon konkret förklaring till de förhöjda värdena har inte fastställts. Provuttaget i augusti har även förhöjda halter av susp och aluminium, vilket kan tyda på att slamflykt. Det sammanväga medelvärdet av de två provtagningar som utförs varje månad är dock lägre än 0,50 mg/l. Gränsvärde - Årsmedelvärde Villkor nr 6 i gällande tillstånd tillåter ett fosfor och BOD-utsläpp på max 48 kg BOD 7 /dygn och max 1,6 kg fosfor per dygn. Sammanställningen över analysresultat visar att Edsbyns reningsverk har klarat dessa gränser med god marginal. BOD-utsläppet ligger på 14 kg/dygn och fosfor utsläppet ligger på 0,73 kg/dygn.

13 Miljörapport 2015 Edsbyn RV. Datum Kopia: Gruppdisk, verksamh.syst.\memo\2016 Utfärdare Pär Hisved HVAB Sida 13/20 Analysresultat Metaller i inkommande och utgående vatten. Metallhalt har kontrollerats vid tre tillfällen, prov togs på inkommande vatten och utgående vatten vid samma tidpunkt. Årsmedelvärde beräknas på samma sätt som för näringsämnen, dvs med hänsyn till flöde vid provtagningstillfället. Resultat från analyserna redovisas nedan. Vid beräkning har rapporteringsgränsen använts som numeriskt värde vid de tillfällen resultatet rapporterats som <x. Kvicksilver är nästan uteslutande rapporterat som <0,1 mikrogram/liter vilket leder att mängden kvicksilver är överskattad. Inkommande flöde, Medelvärden Antal prov Fosfor Bly,Pb Kadmium,Cd Koppar,Cu Kromtot,Cr Kvicksilver,Hg Nickel,Ni Zink,Zn mg/l mikrog/l mikrog/l mikrog/l mikrog/l mikrog/l mikrog/l mikrog/l ,55 1,51 0,08 10,94 0,68 0,11 3,79 47, ,63 1,73 0,06 13,93 1,62 0,10 3,45 79, ,9 1,89 0,09 37,6 3,06 0,10 1,98 78,7 2 2,2 1,78 0,05 16,98 1,67 0,10 10,40 189,0 Utgående flöde, Medelvärden Antal prov Fosfor Bly,Pb Kadmium,Cd Koppar,Cu Kromtot,Cr Kvicksilver,Hg Nickel,Ni Zink,Zn mg/l mikrog/l mikrog/l mikrog/l mikrog/l mikrog/l mikrog/l mikrog/l ,17 0,20 0,06 1,62 2,08 0,11 1,12 13, ,19 0,55 0,02 1,59 2,86 0,10 1,14 17, ,16 0,20 0,02 1,10 1,62 0,10 1,13 14,46 2 0,22 0,20 0,02 1,53 1,31 0,10 1,04 17,24 Procentuell avskiljning Fosfor Bly,Pb Kadmium,Cd Koppar,Cu Kromtot,Cr Kvicksilver,Hg Nickel,Ni Zink,Zn % 87% 22% 85% -204% 0% 70% 72% % 68% 69% 89% -76% 0% 67% 78% % 89% 77% 97% 47% 0% 43% 79% % 89% 61% 91% 4% 0% 90% 91% Resultat från Slamanalyser Edsbyns reningsverk har skickat 1455 ton slam till Borab för deponitäckning. Slammet håller ca 27 % torrhalt och vikten är 395 ton räknat som torrsubstans (TS). Provuttag sker på kvartalssamlingsprov och analyseras fyra gånger per år hos Alcontrol. Resultatet redovisas på bilaga 4. Kadmium i slammet Kvoten kadmium i förhållande till mängden fosfor i slammet är ca 30 mg kadmium/kg fosfor, vilket gör att verket med avseende på kadmiuminnehåll ligger på den övre gränsen för vad som är tillåtet om man skulle vilja Revaq-certifiera verket. Omräknat till jämförelse per ansluten person (4490 st, baserat på fakturerat avloppsvatten) ger det ett utsläppsvärde på ca 34 mg/pe och år. Detta ska jämföras med att för en icke-rökare är födan den största källan för kadmiumexponering och vi intar i genomsnitt μg kadmium per person och dag %20milj%C3%B6%20och%20h%C3%A4lsoaspekter%20vid%20slamspridning.pdf

14 Miljörapport 2015 Edsbyn RV. Datum Kopia: Gruppdisk, verksamh.syst.\memo\2016 Utfärdare Pär Hisved HVAB Sida 14/20 Recipientkontroll Recipienten Voxnan kontrolleras och årligen av Ljusnan-Voxnans vattenvårdsförbund genom samordnad recipientkontroll. Ljusnan-Voxnans vattenvårdsförbund publicerar varje år en sammanställning över recipientkontrollen. Denna skickas till verksamhetsutövaren per post samt går att ladda hem via deras hemsida. 10. Åtgärder som vidtagits under året för att säkra drift och kontrollfunktioner Kalibrering och loggning av processvärden Mätutrustning har kalibrerats, servats och underhållits i enlighet med gällande kontrollprogram. Mätutrustningen har under året fungerat tillfredsställande. Utöver de analysprover som skickas till lab så utförs under året ett antal löpande kontroller på verket. T ex kalibrering av utrustning och loggning av processvärden. Värden samlas i loggbok och viss sammanställning sker vid årets slut. Egenkontroll Analyser utförs på prover enligt ett på förhand fastställt provtagningsschema. Egenkontrollen vid verksamheten vid avloppsreningsverket i Edsbyn regleras av förordning (1998:901) om verksamhetsutövarens egenkontroll. En revidering av de dokumenterade rutinerna gjordes, daterat Kontrollprogrammet i egenkontrollen baseras på ett kontrollprogram beslutat av Länsstyrelsen i Gävleborgs län , dock kompletterat eller modifierat enligt senare utkomna förordningar och föreskrifter. Drift och underhåll Under året har följande drift och underhållsåtgärder genomförts på verket Byte olja blåsmaskin Byte olja kompressor Målning golv pumprum byte elmotor Avr Målning golv centrifug byte inloppspumpar till Flykt rep skrapspel Bion byte råslampump Hidrostal byte tryck givare inlopp drip dropp Service centrifug Alfalaval byte styrenhet värmepump byte brädfodring målning service värmepump jacko fel inställd Tagit isär och rengjort slampumpar 218, TÖMT FÖRSED KONTROL TÖMT KOLLA DRIV KEDJER SKRAP Byte ph elektrod flockning Olagring omrörare 114

15 Miljörapport 2015 Edsbyn RV. Datum Kopia: Gruppdisk, verksamh.syst.\memo\2016 Utfärdare Pär Hisved HVAB Sida 15/ Åtgärder som genomförts pga driftstörningar, avbrott, olyckor mm (Åtgärder som genomförts med anledning av driftstörningar, avbrott, olyckor mm) Tillbud och störningar på ledningsnätet Tillbud och störningar på ledingsnätet dokumenteras och förvaras i pärm hos arbetsledare för ledningsnätet. Avloppsstopp Varje år finns ett antal återkommande störningar i form av avloppstopp, dessa åtgärdas omgående. Förebyggande arbete I övrigt genomförs förebyggande underhåll i form av att det finns en spolplan där vissa problematiska delar av ledningsnätet spolas regelbundet för att undvika stopp. Förebyggande arbete sker kontinuerligt genom planerat underhåll och förnyelse av ledningsnät. I det ingår bland annat att bygga bort problemsträckor där det är möjligt. Tillbud, störningar och klagomål på reningsverket Tillbud och störningar för reningsverket dokumenteras och förvaras i pärm på Edsbyns reningsverk. Inga större tillbud eller störningar har registrerats.

16 Miljörapport 2015 Edsbyn RV. Datum Kopia: Gruppdisk, verksamh.syst.\memo\2016 Utfärdare Pär Hisved HVAB Sida 16/ Åtgärder som genomförts för att minska förbrukning av råvaror och energi Energianvändning Användning av energi mäts och noteras månadsvis i journalen på reningsverket. Reningsverket i Edsbyn förbrukade 483 MWh under år I början av 2010 sattes en ny värmepump in och det har lett till energibesparingar i form av lägre elkostnad för uppvärmning. Utvärdering av projektet har visat att förutom att elräkningen minskat så har det även medfört att man kunnat ta bort oljepannan, bygga ut personalbyggnaden, bygga nytt uppvärmt förråd och värma ett garage. Allt detta utan att elräkningen blivit större, detta motsvarar en årlig energibesparing på ca kwh. Under 2015 har Edsbyns reningsverk fått nya fönster, portar och ny brädfordring. Elförbrukning per behandlad kubikmeter Parameter Avloppsv.flöde m 3 /år Elanv. totalt MWh/år Elanv. per m 3 kwh/m 3 0,38 0,46 0,46 0,39 Förbrukning värmepump, kwh/år Förbrukning Ca % av total elförbrukning ca 15% 23% 22% 26% Uppvärmd yta (m 2 ) kwh/m

17 Miljörapport 2015 Edsbyn RV. Datum Kopia: Gruppdisk, verksamh.syst.\memo\2016 Utfärdare Pär Hisved HVAB Sida 17/20 Energiinventering i verket skedde en inventering för att kartlägga verkets förbrukning av elenergi. Inventeringen gav en uppskattad årsförbrukning på ca 530 MWh. Processel (el exklusive värmepump) kwh/år För detaljer i energiinventering, se bilaga enligt bilageförteckning.

18 Miljörapport 2015 Edsbyn RV. Datum Kopia: Gruppdisk, verksamh.syst.\memo\2016 Utfärdare Pär Hisved HVAB Sida 18/20 Transporter Avvattnat slam transporterades till Borab för att omvandlas till anläggningsjord. Grovrens och sopor transporteras till Säversta värmeverk och energi återvinns i form av fjärrvärme. Slam från de mindre reningsverken och privata slambrunnar transporteras till Edsbyns reningsverk för avvattning. Råvaror Verksamhetens huvudsakliga råvara är avloppsvatten. Vid behandling används vissa kemikalier i samband med fällning och avvattning. 13. Användning och ersättning av kemiska produkter mm Verksamhetens huvudsakliga förbrukning av kemiska produkter sker i form av fällningskemikalier och polymer för avvattning. Efter en serie fällningsförsök med olika fällningskemikalier under har den aluminiumbaserade fällningskemikalien AVR visats sig ge mycket goda reningsresultat. Vid val och dosering av fällningskemikalie har kvaliteten på det renade avloppsvattnet samt kvaliteten på slammet tagits i beaktande. Reningsverket körs så effektivt det går under rådande omständigheter och optimeras fortlöpande. Vid upphandling tar man bland annat hänsyn till ev nya produkters påverkan på miljö och hälsa. Årligen köps ca 7,5 m³ PAX XL100 in till verket, denna töms upp på dunkar och körs ut till de småreningsverken. Kemiska produkter Produkt Anv.område Mängd AVR Fällningkemikalie kg Zetag 7873 Polymer för avvattning 675 kg Skf fett smörjning Smörjning centrifug 10 kg Kraft grovrent rengöring Rengöring maskiner, golv biltvätt 75 liter Ratema alu clean rengöring Rengöring rostfritt aluminiumgolv, maskiner 75 liter Allfleet plus motorolja Används i pumpar, maskiner, bilar 40 liter Ultraplan 46 hydraulolja Används i inloppspumpar,skrapspel 50 liter High perf växelolja Används i maskiner,växlar 30 liter

19 Miljörapport 2015 Edsbyn RV. Datum Kopia: Gruppdisk, verksamh.syst.\memo\2016 Utfärdare Pär Hisved HVAB Sida 19/ Avfall från verksamheten och avfallets miljöfarlighet Avvattnat slam Reningsverket producerade 1455 ton avvattnat slam under året. Slammet analyseras och resultat från analyserna redovisas i bilaga enligt bilageförteckning. Tungmetallhalterna understiger gränsvärden för användning på jordbruksmark, så slammet är alltså ej miljöfarligt. Slammet transporterades till BORAB för tillverkning av jord vid sluttäckning av deponi. Miljöfarligt avfall Endast mindre mängder miljöfarligt avfall (spillolja, färgrester mm) uppkommer vid avloppsreningsverket. Avfallet mellanlagras vid reningsverket på särskild härför avsedd plats och lämnas vid behov till BORAB för vidare omhändertagande. MILJÖFARLIGT AVFALL Mottagare Mängd Färg och lack BORAB 0 kg Biologisk hydraulolja BORAB 40 liter Mineralbaserade oljor BORAB 45 liter Lysrör, uv lampor och vippor BORAB 10 st Annat icke farligt avfall Förutom producerat slam avskiljdes 10,8 m 3 pressat (avvattnat) grovrens. Hushållsavfall från verket kastas i samma behållare som grovrenset (en vanlig soptunna). När soptunnan är full transporterades den till Sävstaås avfallsanläggning i Bollnäs för förbränning.

20 Miljörapport 2015 Edsbyn RV. Datum Kopia: Gruppdisk, verksamh.syst.\memo\2016 Utfärdare Pär Hisved HVAB Sida 20/ Åtgärder för att minska risker för miljön eller människors hälsa (Åtgärder för att minska sådana risker som kan ge upphov till olägenheter för miljön eller människors hälsa) Vid den senaste tillståndsprövningen beskrevs recipientförhållanden och påverkan på recipienten. Denna miljöriskbedömning är allt väsentligt fortfarande aktuell. Riskerna i arbetsmiljön undersöks 1 gång per år bland annat genom skyddsronder. Elbesiktning samt kontroll av tryckkärl, kompressortankar, lyftblock och automatportar sker vart tredje år. De huvudsakliga riskerna i verksamheten är: 1. Utsläpp av orenat avloppsvatten till vatten och mark. Orsakerna kan vara översvämning, höga flöden, strömbortfall eller läcka på ledningsnätet. 2. Utsläpp av fällningskemikalie. 3. Översvämning av källarvåningar genom stopp i avloppsnät. 4. Arbetsmiljörisker såsom biologisk smitta, infektion, exponering för explosiv avloppsgas, giftigt svavelväte, kemikalier och syrefattiga miljöer. Det förekommer även halk- och klämrisk samt risk vid elarbeten. 5. Processutslagning genom strömbortfall eller genom förorening i avloppsvattnet. 6. Bortfall av larm och styrsystem genom bortfall av telekommunikation och radio.

21 Miljörapport för år: 2015 Bilaga 1 Avloppsanläggning/Kommun EDSBYNS RENINGSVERK Koordinater i rikets nät X Y SWEREF 99TM ANSLUTNING OCH LEDNINGSNÄTUPPGIFTER Dimensionerad maximal belastning 8000 pe Maximal genomsnittlig veckobelastning 7700 pe Tillåten maximal anslutning 6000 pe AVLOPPSANL, antal anslutna personer: pe Anslutna person.ekv.(pe)* m.a.p. BOD pe 145 Anslutna person.ekv.(pe)** m.a.p. vattenförbrukning pe Månad Mängd avlopps- Mängd bräddat Nederbörd vatten, m³ avloppsvatten m³ Antal mm I Jan Febr Mars April Maj Juni Juli Aug Sept Okt Nov Dec Summa * Anslutna pe beräknas utifrån total inkommande BOD7-belastning och 70 g BOD7/pe och dygn ** Anslutna pe beräknas utifrån vattenförbrukning hos avloppsabonnenter och 175 liter/pe och dygn UPPMÄTTA/UPPSKATTADE VATTENMÄNGDER*** ** Näringslivets förbrukning pe ** Privata bostäder, fritidshus, flerbostadshus mm pe ** Allmänna, kommunala och statliga inrättningar mm pe Debiterad mängd avloppsvatten, m³ Ovidkommande mängd vatten, m³ Ovidkommande mängdvatten, % av tillrinning 76% Bräddat reningsverk m³ 3 Bräddat nät, uppskattat m³ 162, timmar Siffror i Näringslivets, bostäder och allmänna lokaler baserar sig på beräknad årsförbrukning. Beräknad årsförbrukning är en beräknad uppgift och förändras när nya avläsningar görs. Beräknad årsförbrukning stämmer därmed inte 100 % med dibiterad/faktuerad mängd.

22 Miljörapport för år: 2015 Bilaga 2 Avloppsanläggning/Kommun EDSBYNS RENINGSVERK Inkommande vattenmängd under året exklusive bräddad mängd vid verket, m³ Ink.flöde (m3/d): 3360 Bräddflöde nät+verk, m³ 3 INKOMMANDE BELASTNING FÖRORENINGSHALTER OCH -MÄNGDER Parameter Halt i mg/l Inkommande mängder Provtagningspunkt, prov-in I II I+II Enhet Antal prov Medelvärde* Maxvärde prov-in Bräddat vatten Totalt och provtyp COD-Cr 12 dp 134,6 165,0 165,0 ton/år BOD-7 12 dp 43,0 52,8 52,8 ton/år P-tot 12 dp 2,2 2,7 2,74 ton/år N-tot 12 dp 19,5 24,0 24,0 ton/år NH4-N 0-0,0 0,00 ton/år UTGÅENDE BEHANDLAT VATTEN FÖRORENINGSHALTER OCH -MÄNGDER Parameter Halt i mg/l Utgående mängder Provtagningspunkt, prov-ut I II I+II Enhet Antal prov Medelvärde* Maxvärde prov-ut Bräddat vatten Totalt och provtyp vid verket COD-Cr 24 dp 34,10 41,8 0,0 41,8 ton/år BOD-7 24 dp 4,27 5,2 0,0 5,2 ton/år P-tot 24 dp 0,216 0,3 0,0 0,3 ton/år N-tot 24 dp 17,78 21,8 0,0 21,8 ton/år NH4-N 0,00 0,0-0,0 ton/år Susp.substans 24 dp 11,19 13,7-13,7 ton/år Månadsmedelvärden BOD Fosfor 0,90 BOD Fosfor mg/l mg/l mg/l mg/l 1 Januari 4,000 0,153 7 Juli 3,000 0,105 2 Februari 5,000 0,180 8 Augusti 4,989 0,449 3 Mars 4,000 0,163 9 September 3,000 0,203 4 April 9,000 0, Oktober 3,519 0,141 5 Maj 5,000 0, November 3,544 0,173 6 Juni 3,512 0, December 6,519 0,228 BOD Fosfor mg/l mg/l Riktvärde för månadsmedelvärde, max 15,00 0,50 Årsgränsvärde, utsläpp kg per dygn BOD Fosfor BOD Fosfor kg/dygn kg/dygn kg/dygn kg/dygn ,34 0,73 Gränsvärde 48,00 1,60 Anmärkningar När analysresultatet har understigit rapporteringsgränsen, (tex <3 mg/l för BOD7 och <5 mg/l susp), så används det numeriska värdet av rapporteringsgränsen, dvs < tecknet tas bort.

23 Miljörapport för år: 2015 Bilaga 3 Avloppsanläggning/Kommun EDSBYNS RENINGSVERK Utgående vattenmängd under året exklusive bräddad mängd vid verket, m³ Utg.flöde (m3/d): 3360 Bräddflöde nät+verk, m³ 3 INKOMMANDE BELASTNING FÖRORENINGSHALTER OCH -MÄNGDER Inkommande mängder I II I+II Enhet Metaller prov-in Bräddat vatten Totalt Metaller halt i µg/l Bly 2 dp 1,78 2,18 2,18 kg/år Kadmium 2 dp 0,05 0,06 0,06 kg/år Krom 2 dp 1,36 1,67 1,67 kg/år Koppar 2 dp 16,98 20,82 20,82 kg/år Nickel 2 dp 10,40 12,76 12,76 kg/år Kvicksilver 2 dp 0,100 0,12 0,12 kg/år Zink 2 dp 189,03 231,84 231,84 kg/år UTGÅENDE BEHANDLAT VATTEN FÖRORENINGSHALTER OCH -MÄNGDER Utgående mängder I II I+II Enhet Metaller prov-ut Bräddat vatten Totalt Metaller halt i µg/l Bly 2 dp 0,20 0,25 0,0 0,25 kg/år Kadmium 2 dp 0,02 0,02 0,0 0,02 kg/år Krom 2 dp 1,31 1,61 0,0 1,61 kg/år Koppar 2 dp 1,53 1,88 0,0 1,88 kg/år Nickel 2 dp 1,04 1,27 0,0 1,27 kg/år Kvicksilver 2 dp 0,100 0,12 0,0 0,12 kg/år Zink 2 dp 17,24 21,15 0,0 21,15 kg/år Aluminium 24 dp 1,45 1,78-1,78 ton/år Beräknad utfällning till slammet, kg Bly Kadmium Krom Koppar Nickel Kvicksilver Zink 1,93 0,04 0,06 18,94 11,49 0,00 210,69 Avskiljningsgrad, andel som hamnar i slammet Bly Kadmium Krom Koppar Nickel Kvicksilver Zink 89% 61% 4% 91% 90% 0% 91% Anmärkningar När analysresultatet har understigit rapporteringsgränsen, (tex <3 mg/l för BOD7 och <5 mg/l susp), så används det numeriska värdet av rapporteringsgränsen, dvs < tecknet tas bort. En effekt av detta beräkningsätt är ämnen uteslutande rapporterats som <x får ett högre värde än det borde vara.

24 Miljörapport för år: 2015 Bilaga 2.1 Avloppsanläggning/Kommun EDSBYNS RENINGSVERK UTGÅENDE BEHANDLAT VATTEN Diagram över BOD-utsläpp i mg/l BOD7 (ATU) BOD7 (ATU) UTGÅENDE BEHANDLAT VATTEN Diagram över Fosforutsläpp i mg/l 0,8 0,7 0,6 0,5 0,4 0,3 0,2 0,1 0 Fosfor tot, P Fosfor tot, P

25 Miljörapport för år: 2015 Bilaga 4.1 Avloppsanläggning/Kommun EDSBYNS RENINGSVERK Resultat från slammanalyser Laboratorium Alcontrol AB Förbrukad mängd fällningskemikalie kg 4 slamprover per år Producerad mängd slam 1455 ton Polymer för avvattning Parameter Enhet Medel- RSD Antal värden Kvot Cd/P Mängd i slam Innehåll Varav från Varav från värde % större än gränsvärde mg/kg kg/år Fällningskem fällningskem fällningskem SFS 1985:840 mg/kg TS kg/år % Torrsubstans vikts-% 24,2 24,6 29,9 30,0 27,18 0,1% Glödgn.förlust % av TS 72,5 72,7 59,6 74,0 69,70 9,7% Glödrest % av TS 27,5 27,3 40,4 26,0 30,30 22,3% Totalfosfor % av TS ,9% N-tot % av TS ,6% NH4-N % av TS ,1% Kalium % av TS ,5% 633 Kalkverkan(CaO) ph ,475 3,4% Järn mg/kg TS 0, ,189 Aluminium mg/kg TS ,5% 13048, ,209 74,2% Silver mg/kg TS <0.9 <1.0 < ,3 #DIVISION/0! 0,514 Arsenik mg/kg TS 3,6 0,453 Bly mg/kg TS ,7% 0 st >100 5,931 4,0 0,503 8,5% Kadmium mg/kg TS 0,36 0,41 0,41 0,41 0,40 6,3% 0 st > 2 30,0 0,157 0,1 0,013 8,0% Koppar mg/kg TS ,0% 0 st > ,378 3,0 0,377 0,7% Krom mg/kg TS ,5 13,0% 0 st > ,246 70,0 8,800 66,4% Kvicksilver mg/kg TS 0,24 0,37 0,25 0,35 0, ,2% 0 st > 2,5 0,120 0,1 0,006 5,3% Nickel mg/kg TS 5,9 8,4 9,4 6,3 7,5 22,3% 0 st > 50 2,965 4,0 0,503 17,0% Zink mg/kg TS ,7% 0 st > ,320 3,0 0,377 0,3% Kobolt mg/kg TS 2,0 0,251 Toluen mg/kg TS <1.0 1 NA Nonylfenol mg/kg TS <1.0 1 NA PAH, summa 6 st mg/kg TS <0.3 0,3 NA PCB, summa 7 st mg/kg TS <0.02 0,02 NA DDT mg/kg TS Diftalater (DEHP) mg/kg TS PBDE * mg/kg TS Fluoranten mg/kg TS 675,3 kg FeO ,0 3017,208 Al2O , ,682 Klorid (Cl) 100,0 12,572 Sulfat 47000,0 5908, ,8 31%

26 Miljörapport för år: 2015 Bilaga 4.2 Avloppsanläggning/Kommun EDSBYNS RENINGSVERK Massbalans Inkommande Inkommande via Utgående Mängd i slam vatten fällningskemikalie vatten kg/år kg/år kg/år kg/år Totalfosfor 2 744,76-264, ,00 Bly 2,18 0,50 0,25 5,93 Kadmium 0,06 0,01 0,02 0,16 Koppar 20,82 0,38 1,88 53,38 Krom 1,67 8,80 1,61 13,25 Kvicksilver 0,12 0,01 0,12 0,12 Nickel 12,76 0,50 1,27 2,97 Zink 231,84 0,38 21,15 144,32 Kadmium/fosforkvot (mg/kg fosfor 23,0 30,0 Mottagning av externslam ton medel TS-halt ton TS Privata brunnar ,0% 119,72 Svabensverk RV 83 2,0% 1,66 Viksjöfors RV 274 2,0% 5,48 Voxnabruk RV 106 2,0% 2,12 Lobonäs RV 56 2,0% 1,12 Öjungs RV 22 2,0% 0,44 Ryggesbo RV 55 2,0% 1,1 Långheds RV 57 2,0% 1,14 Homna RV (Brorsons) 48 2,0% 0,96 Gammel Homna RV 20 2,0% 0,4 Summa ,14 ton Schablonvärden, koncentration i slamm frårn små RV och privata brunnar Bidrag i kg via slam från små reningsverk och privata brunnar Koncentration Vikt Slam slam mg/kg TS kg Totalfosfor ,00 Totalfosfor 1 341,40 Bly 7,88 Bly 1,06 Kadmium 0,42 Kadmium 0,06 Koppar 160,20 Koppar 21,49 Krom 9,18 Krom 1,23 Kvicksilver 0,17 Kvicksilver 0,02 Nickel 5,55 Nickel 0,74 Zink 345,00 Zink 46,28 Kadmium/fosforkvot (mg/kg fosfor 42,4 Massbalans utbyten, utgående mängd mätt i procent av inkommande mängd Totalfosfor 135% Krom 127% Bly 165% Kvicksilver 159% Kadmium 137% Nickel 30% Koppar 129% Zink 59% Kommentar Slammets TS halt uppskattas till 2% Slammets innehåll av tungmetaller har uppskattas med hjälp av medelvärden av metallinnehåll i det slam som togs emot på de små reningsverken i Bollnäs kommun år Detta slam är fällt mad PAX-XL100 som innehåller minimalt med tungmetaller. Fosforhalten har uppskattats till ca mg/kg TS med utgångspunkt från bilaga 3 i rapporten "U2014:15 - omhändertagande av fraktioner från enskilda avlopp - Nulägssammanställning och framtidsplan" författad av Elin Elmefors JTI (beställd av Avfall Sverige)

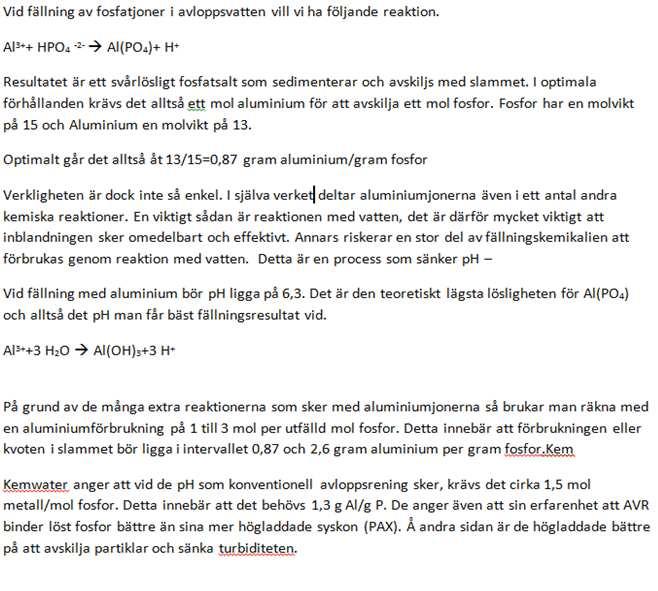

27 Miljörapport för år: 2015 Bilaga 4.3 Avloppsanläggning/Kommun EDSBYNS RENINGSVERK Fällningsekonomi Analyserat Slambalans Fosfor (mg/kg TS) Slam till deponitäckning 1455 ton Aluminium (mg/kg TS) Jordbruk ton Kvot Al/P (g/g) 2,29 2,82 2,77 2,20 Anläggningsjord ton Till annan anläggning ton Summa borttransporterat 1455 ton Förbrukning fällningskemikalie Lagrat slam vid årets slut ton Fällningskemikalie kg Lagrat slam vid årets start ton Aluminiumhalt 7,7% 0,077 kg/kg Producerat slam under året 1455 ton kg Aluminium 9680,209 kg aluminium Levererat slam under året 1455 ton Fosfor i slam kg Lagrat slam årets slut 0 ton Kvot Al/P (kg/kg) 1,85 kg aluminium/kg fosfor

28 Miljörapport för år: 2015 Bilaga 5 Avloppsanläggning/Kommun EDSBYNS RENINGSVERK Ledningstyp Avloppsledning Avloppsledning Trycksatt (m) Självfall (m) Trycksatt (m) Självfall (m) Summa meter avloppshuvudledning 0% 29% 14% 57% Inläckage 29,0 m³/km huvudledning och dygn Inläckage 36,0 m³/km självfallsledning och dygn Rörnätsjobb 1,40% av ledningsnätet tillhörande Edsbyns RV har förnyats. UTFÖRDA ÅTGÄRDER PÅ LEDNINGSNÄT Sträcka/gata/område Lillbo Ämnebo Ämnebo Ämnebo Ö.Centralg. (EIA) Uhrskroken Uhrskroken Uhrskroken Älvstranden Älvstranden Lillbo Västergatan Roteberg Ovanåker Unnesvägen Stenabro Förskola Åtgärd Kod* Längd (m) Ledn.nät Ledningstyp Nyläggn. R Edsbyn Servisl. Nyläggn. S 1100 Edsbyn Huvudl. Omläggn. R Edsbyn Huvudl. Omläggn. R Edsbyn Servisl. Omläggn. R Edsbyn Servisl. Omläggn. S 35 Edsbyn Huvudl. Omläggn. S 25,00 Edsbyn Servisl. Omläggn. R Edsbyn Servisl. Omläggn. S 70,00 Edsbyn Huvudl. Omläggn. R Edsbyn Huvudl. Omläggn. R Edsbyn Servisl. Omläggn. R Edsbyn Servisl. Nyläggn. R Edsbyn Servisl. Omläggn. R Edsbyn Huvudl. Omläggn. R Edsbyn Servisl. Nyläggn. RN Edsbyn Servisl *Koder **Orsak S = Spillvatten K = Kombinerad ÅP = Enl.Åtgärdsprogram OG = Ombyggnad gata D = Dagvatten N = Nyanläggningar A = Akutåtgärd Ö = Övrigt R = Renvatten LB = Ledningsbrott UTFÖRDA ÅTGÄRDER PÅ PUMPSTATIONER Pumpstation Åtgärd Helt renoverad, ny el och automatik, nya pumpar, nya ventiler mm. Pumpstation Myran: Antal avloppsstopp, huvudledning: 3 Antal avloppstopp, servisledning: 9 Antal läckor tryckavloppsledning: 0 Anmärkningar

29 Miljörapport för år: 2015 Bilaga 6.1 Avloppsanläggning/Kommun EDSBYNS RENINGSVERK BRÄDDNINGSUPPGIFTER Redovisning av bräddning från enskilda bräddavlopp samt andra utsläpp från ledningsnätet (t.ex. vid ledningsbrott). Om antalet utsläppsplatser är stort kan alternativt den totala bräddningsmängden till olika recipienter redovisas. Bräddning till känsliga recipienter bör dock redovisas separat för varje bräddpunkt. ID-nr Arbetsnamn Brädd- frekvens dygn/år Bräddning vid hydraulisk överbelastning Bräddad tid timmar/år Bräddad mängd m3/år Anmärkning Bräddning vid driftavbrott eller planerat underhåll Bräddfrekvens dygn/år Bräddad tid timmar/år Bräddad mängd m3/år Anmärkning (t.ex. orsak) Lokalt Kkoordinat, SPU eller styrsystem Mätanordning Larmsignal utsläppspunkt Recipient SPU_2001 Standbergs Lampa , Ullungsån SPU_2002 Tryckeri Dator , Dike bredvid SPU_2003 Bäck ,5 tim regn Dator , SPU_2004 Fallrisgatan Dator , Dike bräddledning ej inritad, alternativt bräddar via SUL39 SPU_2005 Exellan Lampa , hittar ej utsläppspunkt, alternativt dagvattenbrunn på gårdnäsvägen , SPU_2006 Lillboskolan Lampa , via dike till gårdtjärn SPU_2007 Wedins* Lampa , via dike till gårdtjärn SPU_2008 Slalombacken , Bräddledning ej inritad SPU_2009 Ämnebo* Lampa , Bräddledning ej inritad SPU_2010 Wästgårds tim 20 tm 10 tim 3 tim 10 tim 20 tim snösmältn. snösmältn. snösmältn. Regn regn regn Dator , Dike SPU_2011 SP Lampa , SPU_2012 Myran Dator , Bräddavlopp ansluter till Dagvatten Bräddavlopp ansluter till Dagvatten SPU_2013 Parkförråd* Lampa , Bräddledning ej inritad SPU_2014 Woxberg * Lampa , Bräddledning ej inritad - - SPU_2016 Ön Slinkensväg Lampa , Voxnan SPU_2017 Sommars tim 48 tim 23 tim regn skyfall skyfall Dator , Voxnan SPU_2018 Ön (bandy)* Lampa , Bräddledning ej inritad SPU_2019 Ön småstugor Lampa , Bräddledning ej inritad SPU_2020 Flygfältet tim snösmältn. Dator , Sjön Ulungen SPU_2021 Roteberg V Dator , Sjön Ulungen SPU_2022 Roteberg Ö tim snösmältn. Lampa , bräddledning ej inritad SPU_2023 Ljungdahls , Diket bredvid SPU_2024 SPU_2025 Ropra Vängsbo tim 2 tim 1,5 tim 1 tim 1 tim 1 tim 1 tim snösmältn. Regn regn snösmältn. snösmältn. snösmältn. Regn , Roprabäcken , Vägnan SPU_2026 Strandcafe , Voxnan SPU_2027 Stjärnlövs min regn min regn , Dike SPU_2028 Hjulströms , bräddledning ej inritad SPU_2029 Doma , Dike SPU_2030 Östanå , Voxnan SPU_2031 Edsbyverken , Dike SPU_2032 Lidmans* , Bräddledning ej inritad SPU_2033 Ön parkering* , Bräddledning ej inritad SPU_2034 Öjungsvägen 8** , Bräddledning ej inritad SPU_2035 Öjungsvägen 10** , Bräddledning ej inritad SPU_2036 Öjungsvägen 20** , Bräddledning ej inritad SPU_2037 Gamla Landsvägen 8** , Bräddledning ej inritad SPU_2088 Öjungsvägen 95** Bräddledning ej inritad SPU_2089 Borgenvägen 61** Bräddledning ej inritad * Pumpstation för lågt trycksatt avlopp i kommunal drift ** Pumpstation för lågt trycksatt avlopp i privat drift Reningsverket Edsbyns reningsveredsbyns reningsverk

30 Miljörapport för år: 2015 Bilaga 6.2 Avloppsanläggning/Kommun EDSBYNS RENINGSVERK Edsbyns spillvattennät omfattar drygt 88 km ledningar. Totalt finns 38 st avloppspumpstationer upptagna på GIS-kartan. Av dem finns 24 st ute på spillvattenhuvudledningsnätet. Resterande 14 stationer är av typen LTA-pumpstation (pumpstation för lågt trycksatt avlopp) och pumpar vidare avloppsvatten från 1 eller möjligen två fastigheter, 8 av LTA-pumpstationerna drivs av Helsingevatten, resterande sex drivs privat. PUMPSTATIONER TILLHÖRANDE LEDNINGSNÄT FÖR EDSBYBNS RENINGSVERK ID-nr Arbetsnamn Byggår Antal Fakturerad Bräddad Bräddad Bräddad Bräddad Bräddad abonnenter Volym tid tid tid tid tid uppströms m3/år SPU_2001 Standbergs SPU_2002 Tryckeri SPU_2003 Bäck ,5 SPU_2004 Fallrisgatan ,5 SPU_2005 Exellan SPU_2006 Lillboskolan SPU_2007 Wedins* 1 SPU_2008 Slalombacken* SPU_2009 Ämnebo* SPU_2010 Wästgårds SPU_2011 SP SPU_2012 Myran SPU_2013 Parkförråd* 1 SPU_2014 Woxberg * SPU_2016 Ön Slinkensväg SPU_2017 Sommars SPU_2018 Ön (bandy)* SPU_2019 Ön småstugor 1 SPU_2020 Flygfältet SPU_2021 Roteberg V , SPU_2022 Roteberg Ö SPU_2023 Ljungdahls SPU_2024 Ropra ,5 6,5 2 13,5 SPU_2025 Vängsbo ,5 8 1,5 3 4 SPU_2026 Strandcafe SPU_2027 Stjärnlövs ,12 SPU_2028 Hjulströms SPU_2029 Doma SPU_2030 Östanå SPU_2031 Edsbyverken SPU_2032 Lidmans* 1 85 SPU_2033 Ön parkering* 195 SPU_2034 Öjungsvägen 8** SPU_2035 Öjungsvägen 10** SPU_2036 Öjungsvägen 20** SPU_2037 Gamla Landsvägen 8** 1 6 SPU_2088 Öjungsvägen 95** 1 51 SPU_2089 Borgenvägen 59** * Pumpstation för lågt trycksatt avlopp i kommunal drift ,5 521, , ** Pumpstation för lågt trycksatt avlopp i privat drift Edsbyns RV Självfall (söder om älven) Summa

31 Miljörapport för år: 2015 Bilaga 7.1 Avloppsanläggning/Kommun Edsbyns Reningsverk Inloppspumpar % Katastrofpumpar 0 0% Grovrens 713 0% Försedimentering % Biosedimentering % Kemsedimentering % Aluminiumdosering % Förtjockare % Centrifug % Huber % Kompressorer % Elvärme vid strängkyla 0 0% Varmvattenberedare % Värmepump 0 0% Ventilation % Garage 0 0% Brutet vatten % Biosedimentering; ; 44% Inloppspumpar; ; 30% Översikt över elförbrukning vid Edsbyns reningsverk Inloppspumpar Katastrofpumpar Grovrens Försedimentering Biosedimentering Kemsedimentering Aluminiumdosering Förtjockare Centrifug Huber Kompressorer Elvärme vid strängkyla Varmvattenberedare Värmepump Ventilation Garage Brutet vatten Sida 1

32 Miljörapport för år: 2015 Bilaga 7.2 Avloppsanläggning/Kommun Edsbyns Reningsverk, Elförbrukning 2015 Edsbyns reningsverk 2015 Förbrukad el kwh/dygn Förbrukning (kwh) Edsbyns reningsverk år 2015 Förbrukad el till värmepump kwh/månad El, Värmepump Sida Processel, kwh/månad El, Värmepump

33 10000 El, Värmepump 5000 kwh/månad El, Värmepump kwh/månad 0 Januari Februari Mars April Maj Juni Juli Augusti September Oktober November December Sida 3

34 Edsbyns reningsverk Bilaga A Processbeskrivning Sida 1 (2) Anläggningsbeskrivning Avloppsreningsverket i Edsbyn har varit i drift sedan 1965 och är idag konstruerat för mekanisk, biologisk och kemisk rening från tätorten Edsbyn samt byarna Knåda, Kyrkbyn, Ämnebo och Östanå. Utbyggnad av avloppsreningsverket har skett i olika omgångar 1972, 1975 och Det renade avloppsvattnet avleds till Voxnan. Driftövervakningen vid reningsverken och pumpstationerna datoriserades mellan För ökad beredskap mot översvämning installerades 2001 ett automatiskt reservelverk, nya pumpar i katastrofpumpstationen samt nödpumpar i klorkontaktbassängen. Under december 2004 byggdes grovrenseriet om varvid de gamla trumsilarna ersattes av ett rensgaller. I samband med detta installerades även sandfång och renstvätt. Installationen kompletterades även med en mottrycksskruv. Avloppsreningsverket är dimensionerat för föroreningsmängder motsvarande 8000 pe. Dimensioneringsdata framgår av tabell1. Tabell 1, Dimensioneringsdata Dimensionerande folkmängd Dimensionerande belastning Medel avloppsvattenflöde Dimensionerad avloppsvattenmängd (Qdim) Maxflöde mekanisk rening Maxflöde biologisk-kemisk rening BOD7 - mängd P-tot 1 - mängd 8000 pe 3800 m 3 /d 230 m 3 /h 920 m³/h 460 m³/h 600 kg/d 28 kg/d Dagens anslutning omfattar ca 1700 abonnenter vilket motsvarar cirka 5000 personer, samt viss industri. 1 P-tot Total fosfor mängd

35 Edsbyns reningsverk Bilaga A Processbeskrivning Sida 2 (2) Avloppsvattenbehandling Reningsanläggningen består av de behandlingssteg som beskrivs i tabell 3. Tabell 3, Behandlingssteg vid Edsbyn Avloppsreningsverk Grovrens, sand och slambehandling Grovrens avskiljs ur inkommande avloppsvatten i ett trappstegsgaller. Därefter behandlas renset i tvättpress och mottrycksskruv och utlastas till ett sopkärl. Den sand som avskiljs i sandfånget utlastas direkt till slamcontainrarna. Grovrening sker sedan 2001 även av externslam i ett separat rensgaller. Råslam, biologiskt överskottsslam, kemslam samt externslam förtjockas gemensamt i två steg. Slammet lagras i en ficka och avvattnas med en centrifug. För att förbättra slammets avvattningsegenskaper tillsätts polymer (Magnaflock LT 22) före avvattningen. En slamplatta möjliggör mellanlagring av slam från både Edsbyns och Alftas reningsverk. Kemikaliehantering Fällningskemikalier förvaras i silo. Polymer köps förpackad i säckar. Polymerlösningen bereds på plats. Ledningsnät och pumpstationer Ledningsnätet omfattar drygt 87 km avloppsledning. Totalt finns 36 st avloppspumpstationer upptagna på GIS-kartan. Av dem finns 24 st ute på spillvattenhuvudledningsnätet. Resterande 12 stationer är av typen LTA-pumpstation (pumpstation för lågt trycksatt avlopp) och pumpar vidare avloppsvatten från 1 eller möjligen två fastigheter, 9 av LTApumpstationerna driftas av Helsingevatten, resterande fyra drivs privat Saneringsplan En uppdatering av saneringsplanen för ledningsnätet gjordes I ordinarie underhåll och utbyggnad av ledningsnätet eftersträvas bortkoppling av takavlopp samt utbyggnad av dagvattenledningar. Energianvändning och köldmedia Uppvärmning av avloppsreningsverket sker med en värmepump genom återvinning av värme i avloppsvattnet. Det köldmedium som används har benämningen R134A. Nöduppvärmning sker med elpanna i fall värmepumparna slutar att fungera.

36 Bilaga Y, rapportering Miljörapport 2015 Bilaga Y individuella analysresultat Edsbyns Reningsverk BOD7 (ATU) COD(Cr) Kväve tot, N Fosfor tot, P Datum Månad Flöde mg/l mg/l mg/l inkommande dygnsprov ,7 inkommande dygnsprov ,8 inkommande dygnsprov ,4 inkommande dygnsprov ,4 inkommande dygnsprov ,7 inkommande dygnsprov ,5 inkommande dygnsprov ,2 inkommande dygnsprov ,1 inkommande dygnsprov inkommande dygnsprov ,1 0,68 inkommande dygnsprov ,3 inkommande dygnsprov ,4 rapporteringsgräns ,05 5 Månad Flöde Aluminium, Al ph BOD7 (ATU) COD(Cr) Kväve tot, N Fosfor tot, P Susp.substans Dosering Utgående dygnsprov , , Utgående dygnsprov ,6 6 < ,15 8,4 169 Utgående dygnsprov , ,15 < Utgående dygnsprov ,2 6,7 3 < ,2 7,4 112 Utgående dygnsprov ,2 7,1 <3 < ,12 6,5 155 Utgående dygnsprov ,3 7,1 4 < ,16 7,6 146 Utgående dygnsprov ,9 7 < , Utgående dygnsprov , , Utgående dygnsprov , , Utgående dygnsprov ,9 7, , Utgående dygnsprov ,3 6,7 <3 < ,13 8,4 80 Utgående dygnsprov ,2 6, ,079 7,5 71 Utgående dygnsprov ,8 6,8 <3 < ,18 < Utgående dygnsprov ,3 6,7 4 < ,1 8,5 119 Utgående dygnsprov ,2 6, , Utgående dygnsprov ,1 6,8 5 < , Utgående dygnsprov ,9 7, , Utgående dygnsprov ,4 7 4 < ,15 < Utgående dygnsprov ,9 6, ,5 0, Utgående dygnsprov ,1 6, , Utgående dygnsprov , ,14 8,1 136 Utgående dygnsprov , ,17 7,8 111 Utgående dygnsprov ,15 6,3 136 Utgående dygnsprov 1 Metaller, inkommande vattenflöde Volym Bly, Pb Kadmium, Cd Koppar, Cu Krom tot, Cr Kvicksilver, Hg Nickel, Ni Zink, Zn µg/l µg/l µg/l µg/l µg/l µg/l µg/l inkommande dygnsprov ,1 0, ,5 <0.1 7,3 240 inkommande dygnsprov ,4 0, ,2 < Metaller, Utgående vattenflöde Volym Bly, Pb Kadmium, Cd Koppar, Cu Krom tot, Cr Kvicksilver, Hg Nickel, Ni Zink, Zn µg/l µg/l µg/l µg/l µg/l µg/l µg/l inkommande dygnsprov <0.2 <0.02 0,7 0,8 <0.1 0,9 14 inkommande dygnsprov <0.2 <0.02 2,5 1,9 <0.1 1,2 21 Sida 1
