Miljörapport 2016 Edsbyns Reningsverk

Transkript

1 Miljörapport 2016 Edsbyns Reningsverk

2 Miljörapport för år 2016 EDSBYNS Reningsverk Arkiveras: Memopärm 2017 Datum Kopia: Gruppdisk, verksamh.syst.\memo\2017 Utfärdare Pär Hisved HVAB Sida 1/20 Innehåll Grunddel - Administrativa uppgifter... 3 Textdel Huvuddelen av miljörapporten... 4 Verksamhetsbeskrivning... 4 Tillstånd... 4 Anmälningsärenden beslutade under året... 4 Andra gällande beslut... 4 Tillståndsgiven och faktisk belastning... 5 Gällande villkor i tillstånd... 6 Naturvårdsverkets föreskrifter SNFS 1990:14: Kontroll av utsläpp till vatten- och markrecipient från anläggningar för behandling av avloppsvatten från tätbebyggelse SNFS 1994:2: Skydd för miljön, särskilt marken, när avloppsslam används i jordbruket,... 9 Sammanfattning av mätningar, beräkningar eller andra undersökningar Ledningsnät och pumpstationer Pumpstationer Underhåll på pumpstationer Flödesmätningar Inkommande flöde, nederbörd, vattenföring och ovidkommande vatten Utvärdering av analysresultat på utgående avloppsvatten Ett av analysresultaten ligger över 0,50 mg/l, men riktvärdet som månadsmedelvärde är inte överskridet Gränsvärde - Årsmedelvärde Analysresultat Metaller i inkommande och utgående vatten Resultat från Slamanalyser Recipientkontroll Åtgärder som vidtagits under året för att säkra drift och kontrollfunktioner Kalibrering och loggning av processvärden Egenkontroll Drift och underhåll Åtgärder som genomförts pga driftstörningar, avbrott, olyckor mm Tillbud, störningar och klagomål på reningsverket Tillbud och störningar på ledningsnätet Åtgärder som genomförts för att minska förbrukning av råvaror och energi Energianvändning Energiinventering i verket Transporter Råvaror Användning och ersättning av kemiska produkter mm Avfall från verksamheten och avfallets miljöfarlighet Avvattnat slam Annat icke farligt avfall Miljöfarligt avfall Åtgärder för att minska risker för miljön eller människors hälsa... 20

3 Miljörapport för år 2016 EDSBYNS Reningsverk Arkiveras: Memopärm 2017 Datum Kopia: Gruppdisk, verksamh.syst.\memo\2017 Utfärdare Pär Hisved HVAB Sida 2/20 Bilageförteckning Bilagor: Bil. 1 Anslutning och flöden Bil. 2 Inkommande och utgående mängder av näringsämnen Bil. 3 Inkommande och utgående mängder av tungmetaller Bil. 4 Resultat från Slamanalyser ( ) Bil. 5 Ledningslängd och utförda åtgärder på ledningsnätet Bil. 6 Bräddningsuppgifter på pumpstationer och reningsverk ( ) Bil. 7 Inventering av energiförbrukande utrustning på reningsverket ( ) Bil. A Processbeskrivning Bil. Y Lista över analysresultat från utsläppskontroll

4 Miljörapport 2016 Edsbyn RV. Arkiveras: Memopärm 2017 Datum Kopia: Gruppdisk, verksamh.syst.\memo\2017 Utfärdare Pär Hisved HVAB Sida 3/20 Grunddel - Administrativa uppgifter Huvudman: Ovanåkers kommun Organisationsnummer: Gatuadress: Tekniska kontoret Postnummer, ort: Edsbyn Kontaktperson: Johan Olanders Telefonnummer: E-post: Johan.olanders@ovanaker.se Anläggningens namn: Edsbyns avloppsreningsverk Anläggningsnummer: Fastighetsbeteckning: S. Edsbyn 49:1 Besöksadress: Gamla Landsvägen 7 Postnummer, ort: 82834, Edsbyn Utsläppspunkt i RT90-koordinatsystemet: ; Kommun: Ovanåker Kontaktperson i miljöskyddsfrågor: Ylva Jedebäck Lindberg, tel: E-post: info@helsingevatten.se Huvudbransch och tillhörande kod: (B) Ev övriga branscher och koder: - Kod för farliga ämnen: - Kod för avgifter: Tillståndsgivande myndighet: Länsstyrelsen Gävleborgs län Tillståndsdatum: (beslutsnr ) Tillsynsmyndighet: Miljö- och byggkontoret, Ovanåkers kommun Handläggare: Carina von Knorring Miljöledningssystem: Nej Ovanåkers kommun är ägare och miljöansvarig för de allmänna VA-anläggningarna. Kommunstyrelsen är huvudman för de allmänna VA-anläggningarna. Fr o m utförs driften av de allmänna VA-anläggningarna av Helsinge Vatten AB, som ägs gemensamt av Bollnäs och Ovanåkers kommun. Denna miljörapport har upprättats av Helsinge Vatten AB.

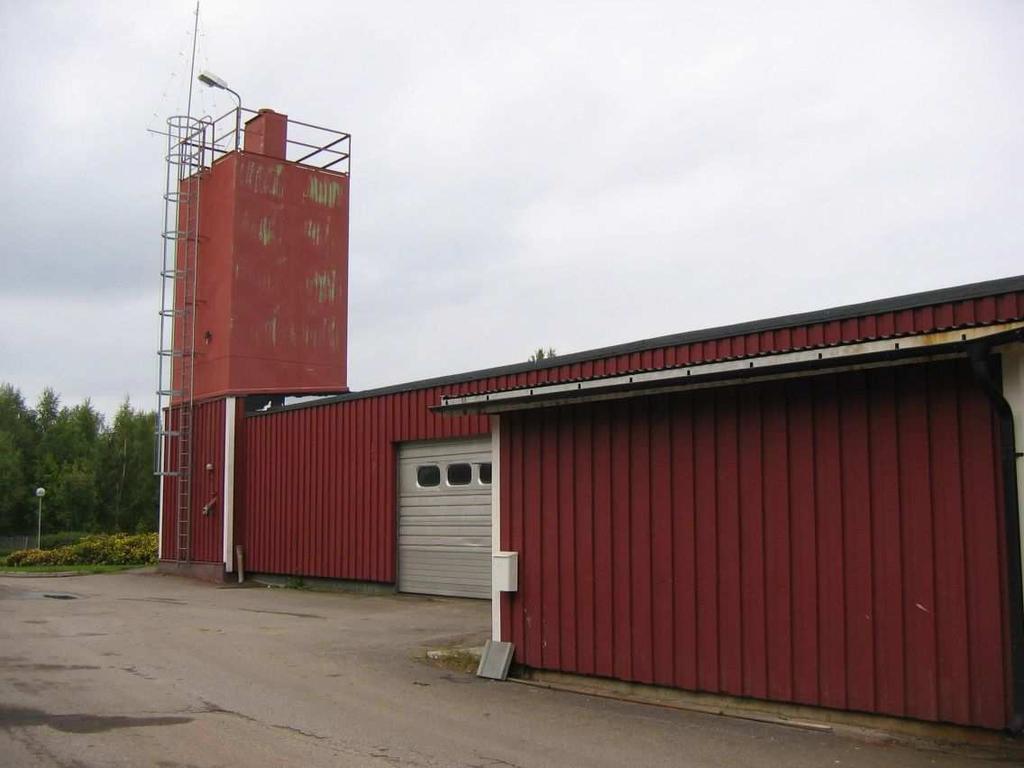

5 Miljörapport 2016 Edsbyn RV. Arkiveras: Memopärm 2017 Datum Kopia: Gruppdisk, verksamh.syst.\memo\2017 Utfärdare Pär Hisved HVAB Sida 4/20 Textdel Huvuddelen av miljörapporten Verksamhetsbeskrivning Edsbyns avloppsreningsverk renar vatten från ca 5000 personer. Utförlig beskrivning av reningsprocessen bifogas i bilaga enligt bilageförteckning. Den huvudsakliga miljöpåverkan från verksamheten utgörs av utsläpp av BOD7 och fosfor till vatten. Utsläppen är reglerade enligt tillståndet. Utsläppsvillkoret uppfylls normalt med god marginal. Utsläppen till luft i form av stoft har bedömts vara av sådan omfattning att det inte är störande för närboende. Vid vissa betingelser kan dock närboende uppleva en störande lukt. Buller orsakat av verksamheten vid avloppsreningsverket bedöms vara av sådan omfattning att det inte är störande för närboende. Tillstånd Länsstyrelsen i Gävleborgs län har i ett beslut, daterat med beslutsnummer , lämnat Ovanåkers kommun tillstånd enligt miljöskyddslagen för fortsatt utsläpp av avloppsvatten från tätorten Edsbyn och byarna Ämnebo, Kyrkbyn, Östanå och Knåda till Voxnan. I ansökan nämns att extern slam från mindre reningsverk inom kommunen och privata slamavskiljare behandlas i Edsbyns reningsverk. Tillståndsbeslutet gäller en anslutning av 6000 personekvivalenter. Anmälningsärenden beslutade under året Datum Beslutande myndighet Ärende Inga anmälningsärenden. Andra gällande beslut Datum Beslutande myndighet Ärende Inga andra gällande beslut eller kvarvarande anmälningsärenden.

6 Miljörapport 2016 Edsbyn RV. Arkiveras: Memopärm 2017 Datum Kopia: Gruppdisk, verksamh.syst.\memo\2017 Utfärdare Pär Hisved HVAB Sida 5/20 Tillståndsgiven och faktisk belastning I tillståndsbeslutet från 1992 anges att reningsverket är dimensionerat för en anslutning av omkring pe. Tillståndsgiven belastning är 6000 pe, motsvarande 420 kg BOD/dygn. Under 2016 renades kubikmeter avloppsvatten med BOD-innehåll motsvarande 6210 pe. Som man ser i tabellen nedan varierar antalet pe baserat på BOD-innehållet kraftigt från år till år. Det beror sannolikt på att BOD-halten bestäms med 12 dygnsprover (1 prov per månad), det gör BOD bestämningen tämligen stickprovsartad och opålitlig. Ett alternativ sätt att beräkna belastningen på reningsverket är genom att se till antalet anslutna avloppsvattenkunder. Under året har Edsbyns reningsverk debiterat sina kunder för en volym avloppsvatten på kubikmeter, motsvarande 4687 pe. Man räknar då att varje person förbrukar ca 175 liter vatten per dygn. Detta är en siffra som är stabil från år till år och stämmer bra med verkliga antalet anslutna innevånare. Under året har verket även belastats av externslam från små reningsverk och privata slamavskiljare, den totala volymen externslam var 7427 ton. Parameter Ink. BOD7 kg/dygn 323 kg 182 kg 269 kg Pe (BOD7) 4616 pe 2602 pe Pe renvatten 4885 pe 4700 pe 4491 pe I tabellen ovan räknas med 0,070 kg BOD7/person och dygn. Mängden avloppsvatten mäts med 175 l/person och dygn. Befolkningsmängden i området för Edsbyns ledningsnät kan uppskattas grovt med verktyget Området till vänster är en väldigt grov avgränsning av avloppsledningsnätet och innehåller med stor sannolik flera fastigheter som inte är anslutna till avloppsnätet. Antalet personer inom området uppgår till ca 5300 st,

7 Miljörapport 2016 Edsbyn RV. Arkiveras: Memopärm 2017 Datum Kopia: Gruppdisk, verksamh.syst.\memo\2017 Utfärdare Pär Hisved HVAB Sida 6/20 Gällande villkor i tillstånd Villkor 1. Avloppsvattnet skall behandlas i en reningsanläggning, utförd och driven i i huvudsaklig överensstämmelse med vad som angivits i ansökningshandlingarna eller vad kommunen i övrigt åtagit sig. Mindre ändringar får dock vidtas efter godkännanden av tillsynsmyndigheten förutsatt att ändringen bedöms inte kunna medföra ökning av förorening eller annan störning till följd av verksamheten. Kommentar Behandlingen av avloppsvattnet utförs i huvudsak enligt vad som har angivits i ansökningshandlingarna. Villkor 2. Byte av fällningskemikalie får ske endast efter godkännande av tillsynsmyndigheten. Kommentar Under året har utvärdering av ny fällningskemikalie skett. Testkörning med ALG har visat sig fungera bra. Vid permanent byte av fällningskemikalie inhämtas godkännande från tillsynsmyndighet. Villkor 3. Reningsanläggningen skall ständigt drivas så att högsta möjliga reningseffekt uppnås med tekniskt ekonomiskt rimliga insatser. Kommentar Vi försöker alltid driva reningsverket optimalt. Villkor 4. Provtagningsplats för uttag av representativa dygnsprover på inkommande och utgående vatten skall finnas. Kommentar Angivna provtagningsplatser finns för inkommande och utgående vatten. Villkor 5. Resthalterna i det behandlade avloppsvattnet får som riktvärde ej överstiga för Tot-P 0,5 mg/l och för BOD7 15 mg/l beräknad som månadsmedelvärde. Överskrids riktvärdena mer än tillfälligt åligger det kommunen att utreda orsaken och i samråd med tillsynsmyndigheten vidta lämpliga åtgärder för att förhindra att överskridandet upprepas. Villkor 6. Mängden Tot-P och BOD7 i det behandlade avloppsvattnet får som gränsvärde ej överstiga 1,6 kg/d resp 48 kg/dygn beräknat som medelvärde över 12 månader. Kommentar Månadsmedelvärden är som regel lägre än riktvärden. Vissa enskilda prover kan ibland ha analysresultat där halten är högre än riktvärdet. Vid dessa tillfällen görs en utredning och man försöker komma fram till orsaken. Kommentar Gränsvärden uppfylls. Villkor 7. Vid ombyggnads eller underhållsarbeten som medför att Kommentar Inga underhållsarbeten som har inneburit behov av att

8 Miljörapport 2016 Edsbyn RV. Arkiveras: Memopärm 2017 Datum Kopia: Gruppdisk, verksamh.syst.\memo\2017 Utfärdare Pär Hisved HVAB Sida 7/20 anläggningen helt eller delvis måste tas ur drift får tillsynsmyndigheten medge att utsläppsvillkor tillfälligtvis får överskridas. Tillsynsmyndigheten får då föreskriva att nödvändiga motåtgärder skall vidtas för att begränsa föroreningsutsläppen. tillfälligt överskrida villkoren har ägt rum under året. Villkor 8. Reningsverket skall vara förberett för desinfektion av utgående avloppsvatten. Desinfektion skall företas i den omfattning som hälsovårdande myndigheter finner erforderligt. Kommentar Desinfektion utförs vid behov. Under året har inget behov av desinfektion funnits. Villkor 9. Slamhanteringen vid reningsverket skall ske på sådant sätt att olägenheter för omgivningen inte uppkommer. Villkor 10. Avloppsledningsnätet inklusive utloppsledning skall fortlöpande ses över och underhållas i syfte att så långt som möjligt dels begränsa tillflödet till reningsverket av grund och dräneringsvatten och dels förhindra utsläpp av obehandlat eller otillräckligt behandlat bräddvatten. Bräddning av obehandlat eller otillräckligt behandlat avloppsvatten skall mätas och registreras i enlighet med naturvårdsverkets gällande föreskrifter. Kommentar Inga klagomål på slamhanteringen har förekommit efter att man slutat lagra på platta. Slammet körs direkt till omhändertagande avfallsanläggning. Kommentar Underhåll av ledningsnätet utförs varje år. Bräddat vatten mäts och registreras. Villkor 11. För att kunna utreda nuvarande höga flöden vid regn och snösmältningstillfällen ska kommunen låta upprätta en aktuell saneringsplan i samråd med tillsynsmyndigheten. Planen skall med tidsangivelse för de olika utbyggnadsdelarna vara inlämnad till tillsynsmyndigheten för godkännande senast Kommentar Planen är inlämnad till tillsynsmyndighet och godkänd. Villkor 12. Industriellt avloppsvatten av sådan art att anläggningens funktion nedsätts eller att andra olägenheter uppstår får ej tillföras anläggningen. Villkor 13. Om besvärande lukt uppstår i omgivningarna skall erforderliga åtgärder vidtas för att motverka dessa störningar. Kommentar Kommunens allmänna bestämmelser för VA (ABVA) innehåller förbud för abonnenter att tillföra sådant avloppsvatten. Kommentar Inga klagomål på lukt har förekommit.

9 Miljörapport 2016 Edsbyn RV. Arkiveras: Memopärm 2017 Datum Kopia: Gruppdisk, verksamh.syst.\memo\2017 Utfärdare Pär Hisved HVAB Sida 8/20 Villkor 14. Buller från anläggningen skall begränsas så att verksamheten ej ger upphov till högre ekvivalent ljudnivå än 50 db dagtid (07-18), 45 db kvällstid (kl 18-22) och 40 db nattetid (kl 22-07) utomhus vid närmaste bostäder. Kommentar Inga klagomål på buller har förekommit. Villkor 15. Fortlöpande kontroll av anläggningsfunktion jämte journalföring och rapportering av resultaten skall ske i huvudsaklig överensstämmelse med naturvårdsverkets gällande föreskrifter om kontroll av utsläpp från avloppsreningsverk samt verkets allmänna råd rörande kontroll av kommunala avloppsanläggningar. Förslag till kontrollprogram skall upprättas i samråd med tillsynsmyndigheten och redovisas senast Kommentar Processvärden journalförs regelbundet, vissa uppgifter redovisas i miljörapporten. Utsläpp från reningsverket bevakas genom regelbundna provtagningar och utförda analyser på proverna. Kontrollprogram med datum har upprättats i samråd med tillsynsmyndighet. Villkor 16. När avloppsvattenmängden närmar sig den belastning verket är dimensionerat för eller om reningsverkets kapacitet på annat sätt överskrids skall anläggningens huvudman enligt bestämmelserna i tredje paragrafen miljöskyddsförordningen åter låta pröva tillståndsfrågan för utsläpp av avloppsvatten. Kommentar För närvarande finns ingen orsak att åter pröva tillståndsfrågan. Villkor 17. Den planerade ombyggnaden av grovrening och komplettering med en slamkalkningsanläggning skall vara utförd senast Kommentar Komplettering med slamkalkningsanläggningen och grovrening är utförd. Slamkalkningsanläggning har aldrig använts.

10 Miljörapport 2016 Edsbyn RV. Arkiveras: Memopärm 2017 Datum Kopia: Gruppdisk, verksamh.syst.\memo\2017 Utfärdare Pär Hisved HVAB Sida 9/20 Naturvårdsverkets föreskrifter Av Naturvårdsverkets föreskrifter är två föreskrifter riktade speciellt till kommunala reningsverk. 1. SNFS 1990:14: Kontroll av utsläpp till vatten- och markrecipient från anläggningar för behandling av avloppsvatten från tätbebyggelse. 2. SNFS 1994:2: Skydd för miljön, särskilt marken, när avloppsslam används i jordbruket. 1. SNFS 1990:14: Kontroll av utsläpp till vatten- och markrecipient från anläggningar för behandling av avloppsvatten från tätbebyggelse På inkommande avloppsvatten tas ett dygnsprov ut en gång i månaden. På utgående avloppsvatten tas ett dygnsprov ut två ggr per månad. Vid de tillfällen provresultatet har rapporterats som <rapporteringsgräns så har rapporteringsgränsen använts som numeriskt värde. Följande analyser ska minst utföras. 1. COD, BOD7, P-tot, N-tot: Reningsanläggning mindre än pe Analysschemat följer tabell 1 i SNFS 1990:14. Utöver dessa utförs även analys av aluminium, suspenderad substans, och ph på utgående vattenflöde. För analyser av uttagna prov anlitades Eurofins som är ackrediterade av SWEDAC. Vid rapportering har årsmedelvärde för utgående avloppsvatten beräknats enligt nedanstående formel. koncentration provdygnsflöde = massa/år provdygnsflöden flöde/ år =mg/l För att beräkna kg BOD och fosfor som släpps ut per dygn multipliceras ovanstående medelhalter med totalt årsflöde och delas sedan med 365. Analysresultat redovisas i bilaga Y enligt bilageförteckning. 2. SNFS 1994:2: Skydd för miljön, särskilt marken, när avloppsslam används i jordbruket, Reningsverket levererar idag inget slam till jordbruk. Slammet skickas till Borab eller Forsbacka för kompostering och omvandling till anläggningsjord. Föreskriften ställer krav att utföra följande analyser på producerat slam. Torrsubstans och glödgningsförlust, ph Totalfosfor, Totalkväve, Ammoniumkväve (NH4-N) Pb, Cd, Cu, Cr, Hg, Ni och Zn Under året har 4 slamprover tagits ut och skickats på analys, analysresultat redovisas i bilaga 4 enligt bilageförteckning.

11 Miljörapport 2016 Edsbyn RV. Arkiveras: Memopärm 2017 Datum Kopia: Gruppdisk, verksamh.syst.\memo\2017 Utfärdare Pär Hisved HVAB Sida 10/20 Sammanfattning av mätningar, beräkningar eller andra undersökningar (Sammanfattning av resultaten av mätningar, beräkningar eller andra undersökningar för att bedöma verksamhetens påverkan på miljön och människors hälsa) Ledningsnät och pumpstationer Bilaga 5 redovisar längder och utfört arbete på ledningsnätet tillhörande Edsbyns reningsverk. Edsbyns spillvattennät omfattar drygt 88 km ledningar. Totalt finns 38 st avloppspumpstationer upptagna på GISkartan. Av dem finns 24 st ute på spillvattenhuvudledningsnätet. Resterande 14 stationer är av typen LTApumpstation (pumpstation för lågt trycksatt avlopp) och pumpar vidare avloppsvatten från 1 eller möjligen två fastigheter, 8 av LTA-pumpstationerna drivs av Helsingevatten, resterande sex drivs privat. Med utgångspunkt från att längden på dagvattenledningsnätet är ca 29% av den totala längden på avloppsvattennätet så uppskattas att ca 70 % av ledningsnätet är utformat som kombinerat system för dagvatten och spillvatten. Utbyggnad och underhåll av ledningsnätet Det finns en 5-årsplan för förnyelse och renovering av ledningsnätet. Vid arbetet med ledningsnätet eftersträvas bortkoppling av takavlopp samt utbyggnad av dagvattenledningar. Planen uppdateras årligen i samband med den årliga budgetplaneringen inför den kommande 5-årsperioden. Avloppsstopp på ledningsnätet De anmälningar om störningar och avbrott som kommer registreras i Geosecma. De störningar som registreras knyts till en adress och ger därmed en tydlig visuell återkoppling i GIS-kartan. Antalet avloppsstopp redovisas i bilaga 5. Pumpstationer Utbyggnad och underhåll vid pumpstationer I den 5-åriga budgetplaneringen ingår åtgärder för förnyelse och renovering av pumpstationer. Årets underhåll på pumpstationer redovisas i bilaga 5 Underhåll på pumpstationer Underhåll av pumpstationer ingår i den 5-åriga budgetplanen. Bräddning på pumpstationer Bilaga 5 och 6 presenterar underhåll och bräddning på pumpstationer under året..

12 Miljörapport 2016 Edsbyn RV. Arkiveras: Memopärm 2017 Datum Kopia: Gruppdisk, verksamh.syst.\memo\2017 Utfärdare Pär Hisved HVAB Sida 11/20 Flödesmätningar Inkommande flöde, nederbörd, vattenföring och ovidkommande vatten Kontroll av avloppsvattenflödet sker genom kontinuerlig mätning i enlighet med fastställt kontrollprogram. Nederbörden har stor inverkan på andelen ovidkommande vatten. Vilket man kan se vid jämförelse av mängden behandlat avloppsvatten och årnederbörden (se diagram till höger) Nederbörd, inkommande, producerat, debiterat, ovidkommande och ej debiterat vatten Parameter Årsnederbörd (mm) , Inkommande vatten (m3) Debiterat vatten (m3) Längd huvudledning (m) * Inläckage (m3) Inläckage (%) 74% 73% 76% 72% 79% 76% 74% Inläckage (m3/km,dygn) 27,3 25,8 29,1 23,16 33,6 29,0 32,1 *Längden på ledningsnätet har minskat jämfört med föregående år eftersom tryckavlopp tagits bort ur beräkningen. Bräddat avloppsvatten Bräddning vid reningsverket sker efter mekanisk rening, total bräddad volym är 5 m³. Provtagning på det bräddade vattnet har inte skett. Vid beräkning på bräddat vatten används istället medelvärdet av ordinarie analyser på ingående flöde. Det bedöms som ett acceptabelt hanteringssätt då föroreningshalter i ingående vatten rimligen bör vara högre än det vatten som bräddar. Bräddvatten är i allmänhet väldigt utspätt. Bräddning på ledningsnät Bräddning på ledningsnätet mäts i bräddat tid. Den totala bräddningstiden vid pumpstationerna var ca 51 timmar. De orsakades av i huvudsak höga flöden i samband med nederbörd och snösmältning. Ingen analys gjordes på bräddat vatten. Se bilaga 6 med bräddningsuppgifter. Bräddningar vid Edsbyns avloppsreningsverk Typ av bräddning Bräddat vid RV 39 m³ 339 m3 69 m³ 138 m³ 16 m³ 20 m³ 10 m³ 3 m³ 5 m³ Bräddat nätet, timmar 1737h 1110 h 769 h 706 h 522 h 47 h 41 h 162 h 50 h

13 Miljörapport 2016 Edsbyn RV. Arkiveras: Memopärm 2017 Datum Kopia: Gruppdisk, verksamh.syst.\memo\2017 Utfärdare Pär Hisved HVAB Sida 12/20 Utvärdering av analysresultat på utgående avloppsvatten Riktvärde för månadsmedelvärden Villkor nr 5 i gällande tillstånd anger riktvärden där medelvärdet per månad för BOD får vara max 15 mg/l Samtliga analyser av BOD klarar riktvärdet med god marginal. Villkor nr 5 i gällande tillstånd anger riktvärden där medelvärdet per månad för fosfor får vara max 0,5 mg/l. Ett av analysresultaten ligger över 0,50 mg/l, men riktvärdet som månadsmedelvärde är inte överskridet. Gränsvärde - Årsmedelvärde Villkor nr 6 i gällande tillstånd tillåter ett fosfor och BODutsläpp på max 48 kg BOD 7 /dygn och max 1,6 kg fosfor per dygn. Sammanställningen över analysresultat visar att Edsbyns reningsverk har klarat dessa gränser med god marginal. BOD-utsläppet ligger på 13,6 kg/dygn och fosforutsläppet ligger på 0,8 kg/dygn.

14 Miljörapport 2016 Edsbyn RV. Arkiveras: Memopärm 2017 Datum Kopia: Gruppdisk, verksamh.syst.\memo\2017 Utfärdare Pär Hisved HVAB Sida 13/20 Analysresultat Metaller i inkommande och utgående vatten. Metallhalt kontrolleras vid två tillfällen per år, mätningar har skett sedan år Här sammanfattas analysresultaten för alla prover sedan I emissionsbilagan redovisas endast resultat från Årsmedelvärde med hänsyn till flöde vid provtagningstillfället. Vid de tillfällen resultatet har rapporterats med mindre än rapporteringsgräns (<x) så används rapporteringsgränsen som numeriskt värde. Kvicksilver är nästan uteslutande rapporterat som <0,1 mikrogram/liter vilket leder att mängden kvicksilver är överskattad. Inkommande provtagningspunkt är påverkad av intern belastning vilket kan leda till att inkommande mängder överskattas. Inkommande flöde, Medelvärden Antal prov Fosfor Bly,Pb Kadmium,Cd Koppar,Cu Kromtot,Cr Kvicksilver,Hg Nickel,Ni Zink,Zn mg/l mikrog/l mikrog/l mikrog/l mikrog/l mikrog/l mikrog/l mikrog/l ,55 1,51 0,08 10,94 0,68 0,11 3,79 47, ,63 1,73 0,06 13,93 1,62 0,10 3,45 79, ,9 1,89 0,09 37,6 3,06 0,10 1,98 78, ,2 1,78 0,05 16,98 1,67 0,10 10,40 189, ,3 1,72 0,05 16,0 1,34 0,10 12,4 180,7 Utgående flöde, Medelvärden Antal prov Fosfor Bly,Pb Kadmium,Cd Koppar,Cu Kromtot,Cr Kvicksilver,Hg Nickel,Ni Zink,Zn mg/l mikrog/l mikrog/l mikrog/l mikrog/l mikrog/l mikrog/l mikrog/l ,17 0,20 0,06 1,62 2,08 0,11 1,12 13, ,19 0,55 0,02 1,59 2,86 0,10 1,14 17, ,16 0,20 0,02 1,10 1,62 0,10 1,13 14, ,22 0,20 0,02 1,53 1,31 0,10 1,04 17, ,67 0,20 0,002 1,67 1,39 0,10 1,06 17,8 Procentuell avskiljning Fosfor Bly,Pb Kadmium,Cd Koppar,Cu Kromtot,Cr Kvicksilver,Hg Nickel,Ni Zink,Zn % 87% 22% 85% -204% 0% 70% 72% % 68% 69% 89% -76% 0% 67% 78% % 89% 77% 97% 47% 0% 43% 79% % 89% 61% 91% 4% 0% 90% 91% % 88% 59% 90% -4% 0% 90% 90%

15 Miljörapport 2016 Edsbyn RV. Arkiveras: Memopärm 2017 Datum Kopia: Gruppdisk, verksamh.syst.\memo\2017 Utfärdare Pär Hisved HVAB Sida 14/20 Resultat från Slamanalyser Edsbyns reningsverk har skickat 1410 ton slam till Borab för deponitäckning. Slammet håller ca 27 % torrhalt och vikten är 381 ton räknat som torrsubstans (TS). Provuttag sker på kvartalssamlingsprov och analyseras fyra gånger per år hos Eurofins. Resultatet redovisas på bilaga 4. Kadmium i slammet Kvoten kadmium i förhållande till mängden fosfor i slammet är ca 29 mg kadmium/kg fosfor, vilket gör att verket med avseende på kadmiuminnehåll ligger på den övre gränsen för vad som är tillåtet om man skulle vilja Revaq-certifiera verket. Omräknat till jämförelse per ansluten person (baserat på fakturerat avloppsvatten) ger det ett utsläppsvärde på ca 33 mg/pe och år eller 90 μg kadmium per person och dygn. För en icke-rökare är födan den största källan för kadmiumexponering och vi intar i genomsnitt μg kadmium per person och dygn. 1 Recipientkontroll Recipienten Voxnan kontrolleras och årligen av Ljusnan-Voxnans vattenvårdsförbund genom samordnad recipientkontroll. Ljusnan-Voxnans vattenvårdsförbund publicerar varje år en sammanställning över recipientkontrollen. Denna skickas till verksamhetsutövaren per post samt går att ladda hem via deras hemsida. 1 %20milj%C3%B6%20och%20h%C3%A4lsoaspekter%20vid%20slamspridning.pdf

16 Miljörapport 2016 Edsbyn RV. Arkiveras: Memopärm 2017 Datum Kopia: Gruppdisk, verksamh.syst.\memo\2017 Utfärdare Pär Hisved HVAB Sida 15/20 Åtgärder som vidtagits under året för att säkra drift och kontrollfunktioner Kalibrering och loggning av processvärden Mätutrustning har kalibrerats, servats och underhållits i enlighet med gällande kontrollprogram. Den utrustning som inte sköts enligt serviceavtal underhålls av personal på reningsverket. Mätutrustningen har under året fungerat tillfredsställande. Utöver de analysprover som skickas till lab så utförs under året ett antal löpande kontroller på verket. T ex kalibrering av utrustning och loggning av processvärden. Värden samlas i loggbok och viss sammanställning sker vid årets slut. Egenkontroll Analyser utförs på prover enligt ett på förhand fastställt provtagningsschema. Egenkontrollen vid verksamheten vid avloppsreningsverket i Edsbyn regleras av förordning (1998:901) om verksamhetsutövarens egenkontroll. En revidering av de dokumenterade rutinerna fastställs Drift och underhåll Under året har följande drift och underhållsåtgärder genomförts på verket Byte av olja i kompressor byte brytare värmepump byte olja växlar byte olja blås maskin byt olja Hydraul skrapa 50 lit byt olja reservkraft Bytt stator+rotor pump bytt plastränna AVR-dosering tömning av försed pga byte av slamskrapor Meva Galler bytt 2 skruvar

17 Miljörapport 2016 Edsbyn RV. Arkiveras: Memopärm 2017 Datum Kopia: Gruppdisk, verksamh.syst.\memo\2017 Utfärdare Pär Hisved HVAB Sida 16/20 Åtgärder som genomförts pga driftstörningar, avbrott, olyckor mm (Åtgärder som genomförts med anledning av driftstörningar, avbrott, olyckor mm) Tillbud, störningar och klagomål på reningsverket Tillbud och störningar för reningsverket dokumenteras och förvaras i pärm på Edsbyns reningsverk. Inga större tillbud eller störningar har registrerats. Tillbud och störningar på ledningsnätet Tillbud och störningar på ledningsnätet dokumenteras och förvaras i pärm hos arbetsledare för ledningsnätet. Avloppsstopp, driftstörningar och avbrott som avser ledningsnätet registreras i GEOSECMA vilket gör att störningarna kan knytas till en geografisk punkt på ledningsnätet. Eftersom det inte förekommit några större tillbud eller störningar så har heller inga åtgärder utförts för att avhjälpa deras orsaker. Avloppsstopp Avloppsstopp, driftstörningar, klagomål och avbrott som avser ledningsnätet registreras i GEOSECMA vilket gör att störningarna kan knytas till en geografisk punkt på ledningsnätet. Varje år finns ett antal återkommande störningar i form av avloppsstopp, dessa åtgärdas omgående. Förebyggande arbete I övrigt genomförs förebyggande underhåll i form av att det finns en spolplan där vissa problematiska delar av ledningsnätet spolas regelbundet för att undvika stopp. Förebyggande arbete sker kontinuerligt genom planerat underhåll och förnyelse av ledningsnät. I det ingår bland annat att bygga bort problemsträckor där det är möjligt. Bilaga 5 redovisar antalet avloppsstopp. Buller och lukt Det har inte förekommit några klagomål på lukt eller buller under året.

18 Miljörapport 2016 Edsbyn RV. Arkiveras: Memopärm 2017 Datum Kopia: Gruppdisk, verksamh.syst.\memo\2017 Utfärdare Pär Hisved HVAB Sida 17/20 Åtgärder som genomförts för att minska förbrukning av råvaror och energi Energianvändning Användning av energi mäts och noteras månadsvis i journalen på reningsverket. Reningsverket i Edsbyn förbrukade 479 MWh under år I början av 2010 sattes en ny värmepump in och det har lett till energibesparingar i form av lägre elkostnad för uppvärmning. Utvärdering av projektet har visat att förutom att elräkningen minskat så har det även medfört att man kunnat ta bort oljepannan, bygga ut personalbyggnaden, bygga nytt uppvärmt förråd och värma ett garage. Allt detta utan att elräkningen blivit större, detta motsvarar en årlig energibesparing på ca kwh. Elförbrukning per behandlad kubikmeter avloppsvatten Parameter Avloppsv.flöde m 3 /år Elanv. totalt MWh/år Elanv. per m 3 kwh/m 3 0,38 0,46 0,46 0,39 0,42 Energiinventering i verket. Förbrukning värmepump, kwh/år Förbrukning Ca % av total ca 15% 23% 22% 26% 24% elförbrukning Uppvärmd yta (m 2 ) kwh/m För detaljer i energiinventering, se bilaga enligt bilageförteckning skedde en inventering för att kartlägga verkets förbrukning av elenergi. Inventeringen gav en uppskattad årsförbrukning på ca 530 MWh. Processel (el exklusive värmepump) kwh/år Processel per behandlad m³ avloppsvatten ,31 0,36 0,36 0,29 0,32

19 Miljörapport 2016 Edsbyn RV. Arkiveras: Memopärm 2017 Datum Kopia: Gruppdisk, verksamh.syst.\memo\2017 Utfärdare Pär Hisved HVAB Sida 18/20 Transporter Avvattnat slam transporterades till Borab för att omvandlas till anläggningsjord. Grovrens och sopor transporteras till Säversta värmeverk och energi återvinns i form av fjärrvärme. Slam från de mindre reningsverken och privata slambrunnar transporteras till Edsbyns reningsverk för avvattning. Råvaror Verksamhetens huvudsakliga råvara är avloppsvatten. Vid behandling används vissa kemikalier i samband med fällning och avvattning. Användning och ersättning av kemiska produkter mm Reningsverket körs så effektivt det går under rådande omständigheter och optimeras fortlöpande. Verksamhetens huvudsakliga förbrukning av kemiska produkter sker i form av fällningskemikalier och polymer för avvattning. Både fällningskemikalie och polymer köps från Kemira. Vid en serie av fällningsförsök under åren visade sig fällningskemikalien (AVR) fungera bra vid reningsverket. Vid val och dosering av fällningskemikalie har kvalitén på både det renade avloppsvattnet och på slammet tagits i beaktande. AVR användes som fällningskemikalie fram till 2016, under 2016 har fällning skett med ALG i syfte att utvärdera kemikaliens funktion på reningsverket. Vid användning av ALG upplevdes ingen försämring av fällning, avvattningsförmåga eller andra problem, tvärt om förbättrades driftsäkerheten i och med att kemikalien löser sig lättare och behovet av att rensa undan det grus som AVR innehöll inte längre är aktuellt. Vi avser att under 2017 skicka in en ansökan till tillsynsmyndigheten om att få byta till ALG permanent. Årligen köps ca 7,5 m³ PAX XL100 in till verket, denna töms upp på dunkar och körs ut till de små reningsverken. Kemiska produkter Produkt Anv.område Mängd AVR Fällningkemikalie kg Zetag 7873 Polymer för avvattning 666 kg Skf fett smörjning Smörjning centrifug 10 kg Kraft grovrent rengöring Rengöring maskiner, golv biltvätt 50 liter Ratema alu clean rengöring Rengöring rostfritt aluminiumgolv, maskiner 40 liter Allfleet plus motorolja Används i pumpar, maskiner, bilar 40 liter Ultraplan 46 hydraulolja Används i inloppspumpar,skrapspel 10 liter High perf växelolja Används i maskiner,växlar 30 liter

20 Miljörapport 2016 Edsbyn RV. Arkiveras: Memopärm 2017 Datum Kopia: Gruppdisk, verksamh.syst.\memo\2017 Utfärdare Pär Hisved HVAB Sida 19/20 Avfall från verksamheten och avfallets miljöfarlighet Avvattnat slam Reningsverket producerade 1410 ton avvattnat slam under året.. Tungmetallhalterna understiger gränsvärden för användning på jordbruksmark, så slammet är alltså ej miljöfarligt. Slammet transporterades till BORAB för tillverkning av jord vid sluttäckning av deponi. Annat icke farligt avfall Förutom producerat slam avskiljdes liter pressat (avvattnat) grovrens. Hushållsavfall från verket kastas i samma behållare som grovrenset (en vanlig soptunna). När soptunnan är full transporterades den till Sävstaås avfallsanläggning i Bollnäs för förbränning. Miljöfarligt avfall Endast mindre mängder miljöfarligt avfall (spillolja, färgrester mm) uppkommer vid avloppsreningsverket. Avfallet mellanlagras vid reningsverket på särskild härför avsedd plats och lämnas vid behov till BORAB för vidare omhändertagande. MILJÖFARLIGT AVFALL Mottagare Mängd Färg och lack BORAB 5 kg Biologisk hydraulolja BORAB 10 liter Mineralbaserade oljor BORAB 50 liter Lysrör, uv lampor och vippor BORAB 15 st

21 Miljörapport 2016 Edsbyn RV. Arkiveras: Memopärm 2017 Datum Kopia: Gruppdisk, verksamh.syst.\memo\2017 Utfärdare Pär Hisved HVAB Sida 20/20 Åtgärder för att minska risker för miljön eller människors hälsa (Åtgärder för att minska sådana risker som kan ge upphov till olägenheter för miljön eller människors hälsa) Vid den senaste tillståndsprövningen beskrevs recipientförhållanden och påverkan på recipienten. Denna miljöriskbedömning är allt väsentligt fortfarande aktuell. Riskerna i arbetsmiljön undersöks 1 gång per år bland annat genom skyddsronder. Elbesiktning samt kontroll av tryckkärl, kompressortankar, lyftblock och automatportar sker vart tredje år. De huvudsakliga riskerna i verksamheten är: 1. Utsläpp av orenat avloppsvatten till vatten och mark. Orsakerna kan vara översvämning, höga flöden, strömbortfall eller läcka på ledningsnätet. 2. Utsläpp av fällningskemikalie. 3. Översvämning av källarvåningar genom stopp i avloppsnät. 4. Arbetsmiljörisker såsom biologisk smitta, infektion, exponering för explosiv avloppsgas, giftigt svavelväte, kemikalier och syrefattiga miljöer. Det förekommer även halk- och klämrisk samt risk vid elarbeten. 5. Processutslagning genom strömbortfall eller genom förorening i avloppsvattnet. 6. Bortfall av larm och styrsystem genom bortfall av telekommunikation och radio.

22 Miljörapport för år: 2016 Bilaga 1 Avloppsanläggning/Kommun EDSBYNS RENINGSVERK Koordinater i rikets nät X Y SWEREF 99TM ANSLUTNING OCH LEDNINGSNÄTUPPGIFTER Dimensionerad maximal belastning Maximal genomsnittlig veckobelastning Tillåten maximal anslutning AVLOPPSANL, antal anslutna personer: Anslutna person.ekv.(pe)* m.a.p. BOD7 Anslutna person.ekv.(pe)** m.a.p. vattenförbrukning 8000 pe 7700 pe 6000 pe pe pe pe Månad Mängd avlopps- Mängd bräddat Nederbörd Nederbörd vatten, m³ avloppsvatten m³ Antal mm Antal mm I Edsbyns RV SMHI, Stenkullen 106 Jan ,1 Febr ,2 Mars ,5 April ,6 Maj Juni ,2 Juli ,4 Aug ,8 Sept Okt ,4 Nov ,7 Dec ,7 Summa * Anslutna pe beräknas utifrån total inkommande BOD7-belastning och 70 g BOD7/pe och dygn ** Anslutna pe beräknas utifrån vattenförbrukning hos avloppsabonnenter och 175 liter/pe och dygn UPPMÄTTA/UPPSKATTADE VATTENMÄNGDER*** ** Näringslivets förbrukning pe ** Privata bostäder, fritidshus, flerbostadshus mm pe ** Allmänna, kommunala och statliga inrättningar mm pe Debiterad mängd avloppsvatten, m³ Ovidkommande mängd vatten, m³ Ovidkommande mängdvatten, % av tillrinning 74% Bräddat reningsverk m³ 5 Bräddat nät, uppskattat m³ 162, timmar Siffror i näringslivets, bostäder och allmänna lokaler baserar sig på beräknad årsförbrukning. Beräknad årsförbrukning är en beräknad uppgift och förändras när nya avläsningar görs. Beräknad årsförbrukning stämmer därmed inte 100 % med dibiterad/fakturerad mängd.

23 Miljörapport för år: 2016 Bilaga 1.2 Avloppsanläggning/Kommun EDSBYNS RENINGSVERK INKOMMANDE DYGNSFLÖDEN OCH DYGNSNEDERBÖRD Dygnsflöde (m3) Mängd avlopps- vatten, m³ 1,2 1 0,8 0,6 0,4 0,2 0 Finns ej digitalt tillgänglig Jan Mars Maj Juli Sept Nov Dygnsnederbörd (mm), Edsbyn, stenkullen 106 Nederbörd Antal mm Edsbyns RV 30,00 Nederbörd Antal mm SMHI, Stenkullen ,00 20,00 15,00 10,00 5, Dygnsnederbörd Källa för dygnsnederbörd är SMHIs väderstation i Edsbyn Källa för månadsnederbörd är regnmätare vid Edsbyns reningsverk

24 Miljörapport för år: 2016 Bilaga 2 Avloppsanläggning/Kommun EDSBYNS RENINGSVERK Inkommande vattenmängd under året exklusive bräddad mängd vid verket, m³ Medelvärde ink.flöde (m3/d): 3102 Bräddflöde nät+verk, m³ 5 INKOMMANDE BELASTNING FÖRORENINGSHALTER OCH -MÄNGDER Parameter Halt i mg/l Inkommande mängder Provtagningspunkt, prov-in I II I+II Enhet Antal prov Medelvärde* Maxvärde prov-in Bräddat vatten Totalt och provtyp COD-Cr 12 dp 1 453,2 1645,5 1645,5 ton/år BOD-7 12 dp 136,0 154,0 154,0 ton/år P-tot 12 dp 4,3 4,9 4,89 ton/år N-tot 12 dp 26,9 30,4 30,4 ton/år NH4-N 0 dp 0,00 ton/år UTGÅENDE BEHANDLAT VATTEN FÖRORENINGSHALTER OCH -MÄNGDER Parameter Halt i mg/l Utgående mängder Provtagningspunkt, prov-ut I II I+II Enhet Antal prov Medelvärde* Maxvärde prov-ut Bräddat vatten Totalt och provtyp vid verket COD-Cr 24 dp 33,31 37,7 0,0 37,7 ton/år BOD-7 24 dp 4,38 5,0 0,0 5,0 ton/år P-tot 24 dp 0,265 0,3 0,0 0,3 ton/år N-tot 24 dp 16,58 18,8 0,0 18,8 ton/år NH4-N 0 dp analyseras ej - 0,0 ton/år Susp.substans 24 dp 13,11 14,8 14,8 ton/år Månadsmedelvärden BOD Fosfor 0,94 BOD Fosfor mg/l mg/l mg/l mg/l 1 Januari 6,532 0,286 7 Juli 3,000 0,302 2 Februari 8,956 0,320 8 Augusti 3,000 0,307 3 Mars 6,636 0,255 9 September 3,000 0,075 4 April 3,480 0, Oktober 3,000 0,130 5 Maj 4,000 0, November 3,000 0,182 6 Juni 3,000 0, December 4,045 0,310 BOD Fosfor mg/l mg/l Riktvärde för månadsmedelvärde, max 15,00 0,50 Årsgränsvärde, utsläpp kg per dygn Gränsvärde Gränsvärde BOD BOD Fosfor Fosfor Årsmedelvärde BOD, kg/dygn kg/dygn kg/dygn Årsmedelvärde fosfor, kg/dygn kg/dygn kg/dygn ,58 48, ,82 1,60 Anmärkningar När analysresultatet har understigit rapporteringsgränsen, (tex <3 mg/l för BOD7 och <5 mg/l susp), så används det numeriska värdet av rapporteringsgränsen, dvs < tecknet tas bort.

25 Miljörapport för år: 2016 Bilaga 2.1 Avloppsanläggning/Kommun EDSBYNS RENINGSVERK UTGÅENDE BEHANDLAT VATTEN Diagram över BOD-utsläpp i mg/l Edsbyns reningsverk 2016 Diagram över BOD utsläpp, mg/l BOD7 (ATU) Riktvärde BOD, mg/l 60,00 48,00 40,00 20,00 - BOD 13,58 UTGÅENDE BEHANDLAT VATTEN Diagram över Fosforutsläpp i mg/l Gränsvärde BOD kg/dygn Årsmedelvärde BOD, kg/dygn 0,6 0,5 0,4 0,3 0,2 0, Edsbyns reningsverk 2016 Diagram över fosfor-utsläpp, mg/l Fosfor tot, P Riktvärde Fosfor, mg/l 2,00 1,50 1,00 0,50-1,60 Fosfor 0,82 Gränsvärde Fosfor kg/dygn Årsmedelvärde fosfor, kg/dygn

26 Miljörapport för år: 2016 Bilaga 3 Avloppsanläggning/Kommun EDSBYNS RENINGSVERK Utgående vattenmängd under året exklusive bräddad mängd vid verket, m³ Utg.flöde (m3/d): 3102 Bräddflöde nät+verk, m³ 5 INKOMMANDE BELASTNING FÖRORENINGSHALTER OCH -MÄNGDER Inkommande mängder I II I+II Enhet Metaller prov-in Bräddat vatten Totalt Metaller halt i µg/l Bly 2 dp 1,72 1,95 1,95 kg/år Kadmium 2 dp 0,05 0,05 0,05 kg/år Krom 2 dp 1,34 1,52 1,52 kg/år Koppar 2 dp 15,99 18,10 18,10 kg/år Nickel 2 dp 10,91 12,36 12,36 kg/år Kvicksilver 2 dp 0,100 0,11 0,11 kg/år Zink 2 dp 180,66 204,57 204,57 kg/år Aluminium 2 dp 533,82 604,46-604,46 kg/år UTGÅENDE BEHANDLAT VATTEN FÖRORENINGSHALTER OCH -MÄNGDER Utgående mängder I II I+II Enhet Metaller prov-ut Bräddat vatten Totalt Metaller halt i µg/l Bly 2 dp 0,20 0,23 0,0 0,23 kg/år Kadmium 2 dp 0,02 0,02 0,0 0,0226 kg/år Krom 2 dp 1,39 1,58 0,0 1,58 kg/år Koppar 2 dp 1,67 1,89 0,0 1,89 kg/år Nickel 2 dp 1,06 1,20 0,0 1,20 kg/år Kvicksilver 2 dp 0,100 0,11 0,0 0,11 kg/år Zink 2 dp 17,78 20,13 0,0 20,13 kg/år Aluminium 2 dp 1730, , ,25 kg/år Beräknad utfällning till slammet, kg Bly Kadmium Krom Koppar Nickel Kvicksilver Zink 1,72 0,03-0,06 16,21 11,16 0,00 184,44 Avskiljningsgrad, andel som hamnar i slammet Bly Kadmium Krom Koppar Nickel Kvicksilver Zink 88% 59% -4% 90% 90% 0% 90% Anmärkningar När analysresultatet har understigit rapporteringsgränsen, (tex <3 mg/l för BOD7 och <5 mg/l susp), så används det numeriska värdet av rapporteringsgränsen, dvs < tecknet tas bort. En effekt av detta beräkningssätt är ämnen uteslutande rapporterats som <x får ett högre värde än det borde vara.

27 Miljörapport för år: 2016 Bilaga 4.1 Avloppsanläggning/Kommun EDSBYNS RENINGSVERK Resultat från slammanalyser Laboratorium Alcontrol AB Förbrukad mängd fällningskemikalie kg 4 slamprover per år Producerad mängd slam 1410 ton Förbrukad mängd polymer 666,3 kg Parameter Enhet Medel- RSD Antal värden Kvot Cd/P Mängd i slam Innehåll Varav från Varav från värde % större än gränsvärde mg/kg kg TS/år Fällningskem fällningskem fällningskem SFS 1985:840 mg/kg TS kg/år % Torrsubstans vikts-% 23,6 26,2 26,5 31,7 27,00% 12,6% Glödgn.förlust % av TS 72,1 71,8 73,9 78,3 74,025 4,0% Glödrest % av TS 27,9 28,2 26,1 21,7 25,975 11,5% Kväveföreningar N-tot mg/kg TS ,9% NH4-N mg/kg TS ,8% 680 ph 5,9 5,9 6,6 6,4 6,2 5,7% Metaller Fosfor, totalt mg/kg TS ,4% Calcium mg/kg TS ,9% Kalium mg/kg TS ,8% 733 Bly mg/kg TS ,25 10,3% 0 st >100 4,664 0,5 0,055 1,2% Kadmium mg/kg TS 0,37 0,38 0,44 0,42 0,4025 8,2% 0 st > 2 28,8 0,153 0,1 0,006 3,6% Koppar mg/kg TS ,5 9,2% 0 st > ,346 0,5 0,055 0,1% Krom mg/kg TS ,3 15,825 46,3% 0 st > 100 6,025 0,5 0,055 0,9% Kvicksilver mg/kg TS 0,15 0,25 0,24 0,25 0, ,8% 0 st > 2,5 0,085 0,0 0,001 0,7% Nickel mg/kg TS 7,4 8,2 6,7 5,8 7,025 14,5% 0 st > 50 2,674 0,5 0,055 2,1% Zink mg/kg TS ,5 11,1% 0 st > ,039 1,0 0,111 0,1% Aluminium mg/kg TS ,3% ,025 0,000 0,0% Arsenik mg/kg TS 3,2 3,2 2,3 1,7 2,6 28,3% 0,990 0,1 0,006 0,6% Bor mg/kg TS 6,4 < 5,0 < 4,9 < 4,9 Järn mg/kg TS ,6% 5424,975 0,000 0,0% Kisel mg/kg TS ,600 Kobolt mg/kg TS 0,1 0,006 #DIVISION/0! Magnesium mg/kg TS ,9% 742,365 Mangan mg/kg TS ,2% 53,298 0,1 0,011 0,0% Molybden mg/kg TS 2,4 2,7 3 2,8 2,725 9,2% 1,037 Platina mg/kg TS < 1,1 < 1,1 < 1,1 < 1,1 0,000 Selen mg/kg TS < 0,95 < 0,99 < 0,97 < 0,97 0,000 0,0 0,003 #DIVISION/0! Silver mg/kg TS < 0,95 < 0,99 < 0,97 1,7 0,000 0,10 0,011 #DIVISION/0! Svavel mg/kg TS ,6% 2 055,780 Tellur mg/kg TS < 1,1 < 1,1 < 1,1 < 1,1 0,000 Tenn mg/kg TS 0,79 0,62 0,6 0,83 0,71 16,5% 0,270 Vismut mg/kg TS 1,9 1,9 2,5 2,5 2,2 15,7% 0,838 Summa Organiska föroreningar Toluen mg/kg TS ,000 Nonylfenol mg/kg TS 3,200 3,2 NA 1,218 PAH, summa 6 st mg/kg TS 0,400 0,3 NA 0,114 PCB, summa 7 st mg/kg TS 0,022 0,022 NA 0,008 DDT mg/kg TS ,000 Diftalater (DEHP) mg/kg TS ,000 PBDE * mg/kg TS ,000 Fluoranten mg/kg TS 0,15 0,15 0,057

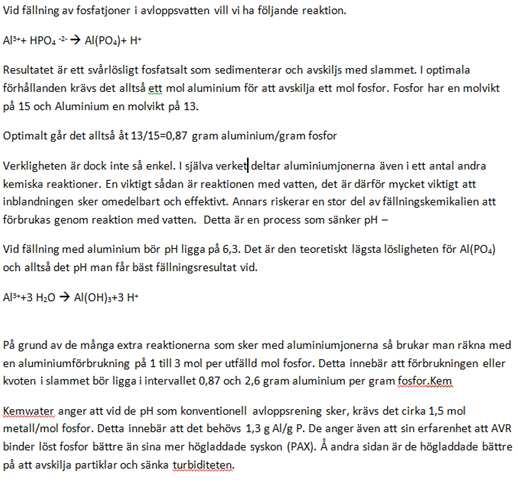

28 Miljörapport för år: 2016 Bilaga 4.1 Avloppsanläggning/Kommun EDSBYNS RENINGSVERK Fällningsekonomi Analyserat Fosfor (mg/kg TS) Aluminium (mg/kg TS) Medelvärde Kvot Al/P (g/g) 2,27 2,79 2,53 2,56 2,54 Förbrukning fällningskemikalie Fällningskemikalie, ALG kg Aluminiumhalt 9,1% 0,09116 kg/kg kg aluminium 10088,40372 kg aluminium Fosfor i slam kg Kvot Al/P (kg/kg) 1,89 kg aluminium/kg fosfor Kemikalieanvändning, värden från journal KBM KBM KG Dosering AVR Innehåll i slam INK,AV B.T slam AVR kg/kbm % AVR Enligt dosering labbet Januari ,17 11% 1 0,116 Februari ,12 9% 0,20 2 0,082 Mars ,11 10% 3 0,036 0,15 April ,08 11% 4 0,076 Maj ,06 6% 0,10 5 0,073 Juni ,07 7% 6 0,108 Juli ,08 8% 0,05 7 0,117 Augusti ,09 6% - 8 0,054 September ,14 9% 9 0,164 Oktober ,09 5% 10 0,058 November ,11 8% 11 0,062 December ,10 5% 12 0, ,098 8% Dosering AVR kg/kbm 12% 10% 8% 6% 4% 2% 0% Innehåll i slam % AVR Aluminium Slambalans Inkommande med vatten 604 Slam till deponitäckning 1410 ton Lagrat slam årets slut (till nästa 0 ton Inkommande med fällning Jordbruk 0 ton Lagrat slam vid årets start (från f0 ton Anläggningsjord 0 ton Producerat slam under året 1410 ton Utgående med vatten Till annan anläggning 0 ton Levererat slam under året 1410 ton Utgående med slam Summa borttransporterat slam 1410 ton Lagrat slam årets slut 0 ton 146%

29 Miljörapport för år: 2016 Bilaga 4.1 Avloppsanläggning/Kommun EDSBYNS RENINGSVERK Inkommande Inkommande via Utgående Mängd i slam vatten fällningskemikalie vatten kg/år kg/år kg/år kg/år Totalfosfor 4 887,95-299, ,80 Bly 1,95 0,06 0,23 4,66 Kadmium 0,05 0,01 0,02 0,15 Koppar 18,10 0,06 1,89 52,35 Krom 1,52 0,06 1,58 6,02 Kvicksilver 0,11 0,00 0,11 0,08 Nickel 12,36 0,06 1,20 2,67 Zink 204,57 0,11 20,13 157,04 Kadmium/fosforkvot (mg/kg fosfor 11,2 28,8 Mottagning av externslam ton medel TS-halt ton TS Privata brunnar ,0% 130,96 Svabensverk RV 78 2,0% 1,56 Viksjöfors RV 381 2,0% 7,62 Voxnabruk RV 216 2,0% 4,32 Lobonäs RV 28 2,0% 0,56 Öjungs RV 39 2,0% 0,78 Ryggesbo RV 39 2,0% 0,78 Långheds RV 24 2,0% 0,48 Homna RV (Brorsons) 54 2,0% 1,08 Gammel Homna RV 20 2,0% 0,4 Summa ,54 ton TS Schablonvärden, koncentration i Bidrag i kg via slam slam från små RV och privata brunnar från små reningsverk och privata brunnar Koncentration Vikt Slam slam mg/kg TS kg Totalfosfor ,00 Totalfosfor 1 485,40 Bly 7,88 Bly 1,17 Kadmium 0,42 Kadmium 0,06 Koppar 160,20 Koppar 23,80 Krom 9,18 Krom 1,36 Kvicksilver 0,17 Kvicksilver 0,03 Nickel 5,55 Nickel 0,82 Zink 345,00 Zink 51,25 Kadmium/fosforkvot (mg/kg fosfor 42,4 Massbalans utbyten, utgående mängd mätt i procent av inkommande mängd Totalfosfor 88% Krom 259% Bly 154% Kvicksilver 142% Kadmium 143% Nickel 29% Koppar 129% Zink 69% Kommentar Slammets TS halt uppskattas till 2% Slammets innehåll av tungmetaller har uppskattats med hjälp av medelvärden av metallinnehåll i det slam som togs emot på de små reningsverken i Bollnäs kommun år Detta slam är fällt med PAX-XL100 som innehåller minimalt med tungmetaller. Fosforhalten har uppskattats till ca mg/kg TS med utgångspunkt från bilaga 3 i rapporten "U2014:15 - omhändertagande av fraktioner från enskilda avlopp - Nulägessammanställning och framtidsplan" författad av Elin Elmefors JTI (beställd av Avfall Sverige)

30 Miljörapport för år: 2016 Bilaga 5 Avloppsanläggning/Kommun EDSBYNS RENINGSVERK Ledningstyp Avloppsledning Avloppsledning Trycksatt (m) Självfall (m) Trycksatt (m) Självfall (m) Summa meter avloppshuvudledning 0% 29% 13% 58% Inläckage 26,1 m³/km huvudledning och dygn Inläckage 32,1 m³/km självfallsledning och dygn Rörnätsjobb 0,56% av spill och dagvattenledningsnätet tillhörande Edsbyns RV har förnyats. UTFÖRDA ÅTGÄRDER PÅ LEDNINGSNÄT Sträcka/gata/område Åtgärd/Orsak Kod* Längd (m) Ledn.nät Ledningstyp Ica-Voxnan Nyläggning D 155 Edsbyn Huvudledning Ämnebo Omläggning R Edsbyn Huvudledning Knåda Bytra Nyläggning RN Edsbyn Huvudledning Lillbo Omläggning R Edsbyn Servislednining Lillbo Omläggning S 20 Edsbyn Servisledning Ämnebo Nyläggning S 125 Edsbyn Huvudledning Ämnebo Omläggning S 35,00 Edsbyn Huvudledning Edsbyn Omläggning D 32,00 Edsbyn Servisledning Edsbyn Omläggning R Edsbyn HUvudledning Edsbyn Omläggning R Edsbyn Huvudledning Lillbo Omläggning S 20,00 Edsbyn Huvudledning Edsbyn Omläggning S 58,00 Edsbyn Huvudledning Edsbyn Omläggning S 45,00 Edsbyn Servisledning Edsbyn Nyläggning RN Edsbyn Servisledning 490 *Koder **Orsak S = Spillvatten K = Kombinerad ÅP = Enl.Åtgärdsprogram OG = Ombyggnad gata D = Dagvatten N = Nyanläggningar A = Akutåtgärd Ö = Övrigt R = Renvatten LB = Ledningsbrott UTFÖRDA ÅTGÄRDER PÅ PUMPSTATIONER Pumpstation Åtgärd Endast normal underhåll bland annat byte av ventiler, renovering och målniing av fasader samt byte av dörrar Antal avloppsstopp, huvudledning: 4 Antal avloppsstopp, servisledning: 6 Antal läckor tryckavloppsledning: Anmärkningar

31 Miljörapport för år: 2016 Bilaga 6.1 Avloppsanläggning/Kommun EDSBYNS RENINGSVERK BRÄDDNINGSUPPGIFTER Redovisning av bräddning från enskilda bräddavlopp samt andra utsläpp från ledningsnätet (t.ex. vid ledningsbrott). Om antalet utsläppsplatser är stort kan alternativt den totala bräddningsmängden till olika recipienter redovisas. Bräddning till känsliga recipienter bör dock redovisas separat för varje bräddpunkt. ID-nr Arbetsnamn Brädd- frekvens dygn/år Bräddning vid hydraulisk överbelastning Bräddad tid timmar/år Bräddad mängd m3/år Anmärkning Bräddning vid driftavbrott eller planerat underhåll Bräddfrekvens dygn/år Bräddad tid timmar/år Bräddad mängd m3/år Anmärkning (t.ex. orsak) Lokalt Kkoordinat, SPU eller styrsystem Mätanordning Larmsignal utsläppspunkt Recipient SPU_2001 Standbergs Lampa , Ullungsån SPU_2002 Tryckeri Dator , Dike bredvid SPU_2003 Bäck Dator , SPU_2004 Fallrisgatan Dator , Dike bräddledning ej inritad, alternativt bräddar via SUL39 SPU_2005 Exellan Lampa , hittar ej utsläppspunkt, alternativt dagvattenbrunn på gårdnäsvägen , SPU_2006 Lillboskolan Lampa , via dike till gårdtjärn SPU_2007 Wedins* Lampa , via dike till gårdtjärn SPU_2008 Slalombacken , Bräddledning ej inritad SPU_2009 Ämnebo* Lampa , Bräddledning ej inritad SPU_2010 Wästgårds Dator , Dike SPU_2011 SP Lampa , SPU_2012 Myran Dator , Bräddavlopp ansluter till Dagvatten Bräddavlopp ansluter till Dagvatten SPU_2013 Parkförråd* Lampa , Bräddledning ej inritad SPU_2014 Woxberg * Lampa , Bräddledning ej inritad - - SPU_2016 Ön Slinkensväg Lampa , Voxnan SPU_2017 Sommars Dator , Voxnan SPU_2018 Ön (bandy)* Lampa , Bräddledning ej inritad SPU_2019 Ön småstugor Lampa , Bräddledning ej inritad SPU_2020 Flygfältet ,5 strömavbrot Dator , Sjön Ulungen SPU_2021 Roteberg V Dator , Sjön Ulungen SPU_2022 Roteberg Ö Lampa , bräddledning ej inritad SPU_2023 Ljungdahls , Diket bredvid SPU_2024 Ropra ,3 snösmältning +regn , Roprabäcken ,5 regn + snösmältning SPU_2025 Vängsbo ,5 smältvaten +regn , Vägnan SPU_2026 Strandcafe strömavb , Voxnan SPU_2027 Stjärnlövs lednings arbete , Dike Smältv. + regn Regn + strömavb. SPU_2028 Hjulströms , bräddledning ej inritad SPU_2029 Doma , Dike SPU_2030 Östanå , Voxnan SPU_2031 Edsbyverken , Dike SPU_2032 Lidmans* , Bräddledning ej inritad SPU_2033 Ön parkering* , Bräddledning ej inritad SPU_2034 Öjungsvägen 8** , Bräddledning ej inritad SPU_2035 Öjungsvägen 10** , Bräddledning ej inritad SPU_2036 Öjungsvägen 20** , Bräddledning ej inritad SPU_2037 Gamla Landsvägen 8** , Bräddledning ej inritad SPU_2088 Öjungsvägen 95** Bräddledning ej inritad SPU_2089 Borgenvägen 61** Bräddledning ej inritad * Pumpstation för lågt trycksatt avlopp i kommunal drift 50,8 ** Pumpstation för lågt trycksatt avlopp i privat drift Reningsverket Edsbyns reningsveredsbyns reningsverk
