1 ÖVERSIKTLIG MILJÖTEKNISK MARKUNDERSÖKNING Motorn 10, Solna stad

2 ÖVERSIKTLIG MILJÖTEKNISK MARKUNDERSÖKNING Motorn 10, Solna stad KUND JM AB Jessica Paulin, Marksaneringssamordnare , KONSULT WSP Sverige AB Stockholm-Globen Besök: Arenavägen 7 Tel: WSP Sverige AB Org nr: Styrelsens säte: Stockholm KONTAKTPERSONER Maria Lindberg, , maria.lindberg@wspgroup.se Jenny Svensson, , jenny.svensson@wspgroup.se UPPDRAGSNAMN Miljöteknisk provtagning Råsundavägen 101, Solna UPPDRAGSNUMMER FÖRFATTARE Jenny Svensson, WSP Sverige AB DATUM ÄNDRINGSDATUM GRANSKAD AV Maria Lindberg, WSP Sverige AB GODKÄND AV Jessica Paulin, JM AB ÖVERSIKTLIG MILJÖTEKNISK MARKUNDERSÖKNING Motorn 10, Solna stad 2

3 INNEHÅLL SAMMANFATTNING 5 1 INLEDNING UPPDRAG OCH SYFTE ORGANISATION OMFATTNING 6 2 OMRÅDESBESKRIVNING LOKALISERING GEOLOGISKA FÖRHÅLLANDEN RECIPIENTER OCH SKYDDSOMRÅDEN 7 3 VERKSAMHETSBESKRIVNING TIDIGARE MARKANVÄNDNING NUVARANDE MARKANVÄNDNING PLANERAD MARKANVÄNDNING 9 4 TIDIGARE UTREDNINGAR OCH UNDERSÖKNINGAR 9 5 GENOMFÖRANDE AV UNDERSÖKNINGEN 9 6 JÄMFÖRVÄRDEN JORD PORLUFT 10 7 RESULTAT FÄLTOBSERVATIONER OCH FÄLTANALYSER LABORATORIEANALYSER AV JORD LABORATORIEANALYSER AV PORLUFT 11 8 FÖRENKLAD RISKBEDÖMNING PROBLEMBESKRIVNING SAMMANVÄGD RISKBEDÖMNING 12 9 SLUTSATSER OCH REKOMMENDATIONER 13 REFERENSER 14 ÖVERSIKTLIG MILJÖTEKNISK MARKUNDERSÖKNING Motorn 10, Solna stad 3

4 BILAGOR Dokumentation av fältarbete och provhantering Bilaga1 Fältnoteringar och fältanalyser Bilaga 2 Analysresultat jord med jämförvärden Bilaga 3 Laboratorierapporter, jord Bilaga 4 Analysresultat porluft med jämförvärden Bilaga 5 Laboratorierapporter, porluft Bilaga 6 KARTOR Provtagning under byggnad Plan 1 (nedre källare) Provtagning under byggnad Plan 2 (övre källare) Provtagning i Östervägen, väster om byggnad N101_1 N101_2 N102 ÖVERSIKTLIG MILJÖTEKNISK MARKUNDERSÖKNING Motorn 10, Solna stad 4

5 SAMMANFATTNING WSP Sverige AB har på uppdrag av JM AB gjort en översiktlig miljöteknisk markundersökning inom fastigheten Motorn 10 i Solna stad. Undersökningen har omfattat provtagning av jord och porluft under och utanför byggnaden som är belägen inom fastigheten. Syftet med markundersökningen är att bedöma föroreningssituationen i jord och porluft samt ge ett underlag för hantering av schaktmassor. Uppmätta halter i jordprov jämförs med de generella riktvärdena för KM eftersom nya bostäder planeras inom fastigheten. Uppmätta halter i porluften har räknats om till motsvarande halt i inomhusluft och jämföras med Naturvårdsverkets jämförvärden för inomhusluft. Undersökningen visar att det finns förorenade fyllnadsmassor med föroreningshalter över nivån för känslig markanvändning samt halter av klorerade lösningsmedel inkl. nedbrytningsprodukter, och oljekolväten (BTE och aromater) i porluften. Det kan därför finnas en potentiell risk för människors hälsa och miljön i området. Föroreningsmängden bedöms dock som liten eftersom undersökning påvisat liten jordvolym under byggnaden. WSP rekommenderar kompletterande undersökning av jord för avgränsning av påträffade föroreningar samt provtagning av grundvattnet för bedömning av ev föroreningsspridning och ett bättre underlag för riskbedömning. De kompletterande undersökningarna bör göras då bygganden är riven och området är åtkomligt. WSP rekommenderar även att området efterbehandlas (saneras) i samband med planerad exploatering. Enligt miljöbalken 10 kap 11 skall den som äger eller brukar en fastighet oavsett om område tidigare ansetts förorenat genast underrätta tillsynsmyndigheten om det upptäcks en förorening på fastigheten och föroreningen kan medföra skada eller olägenhet för människors hälsa eller miljön. WSP rekommenderar därför att denna rapport delges Miljö- och byggnadsförvaltningen i Solna stad. ÖVERSIKTLIG MILJÖTEKNISK MARKUNDERSÖKNING Motorn 10, Solna stad 5

6 1 INLEDNING 1.1 UPPDRAG OCH SYFTE WSP Sverige AB har på uppdrag av JM AB gjort en översiktlig miljöteknisk markundersökning inom fastigheten Motorn 10 i Solna stad. Undersökningen har omfattat provtagning av jord och porluft. Syftet med markundersökningen är att bedöma föroreningssituationen i jord och porluft samt ge ett underlag för hantering av schaktmassor. 1.2 ORGANISATION Uppdragsansvarig och granskare, Maria Lindberg. Handläggare, Jenny Svensson. Fälttekniker, Leo Regazzoni, Anna Hylin och Jenny Svensson. 1.3 OMFATTNING Arbetet har omfattat följande moment: q q q q q q Kontakt med Miljöenheten i Solna stad avseende kända och misstänkta föroreningar inom och i anslutning till fastigheten. Framtagande av provtagningsplan. Fältarbete omfattande provtagning av jord och porluft. Laboratorieanalyser av jord och porluft. Sammanställning och utvärdering. Rapport inklusive förenklad riskbedömning. 2 OMRÅDESBESKRIVNING 2.1 LOKALISERING Fastigheten Motorn 10 ligger i Solna stad (se Figur 1). Hela fastigheten omfattar ca m 2. Fastigheten ligger i stadsdelen Råsunda och närområdet består främst av bostäder. Fastigheten är belägen öster om Östervägen, väster om Charlottenburgsvägen och söder om Råsundavägen. ÖVERSIKTLIG MILJÖTEKNISK MARKUNDERSÖKNING Motorn 10, Solna stad 6

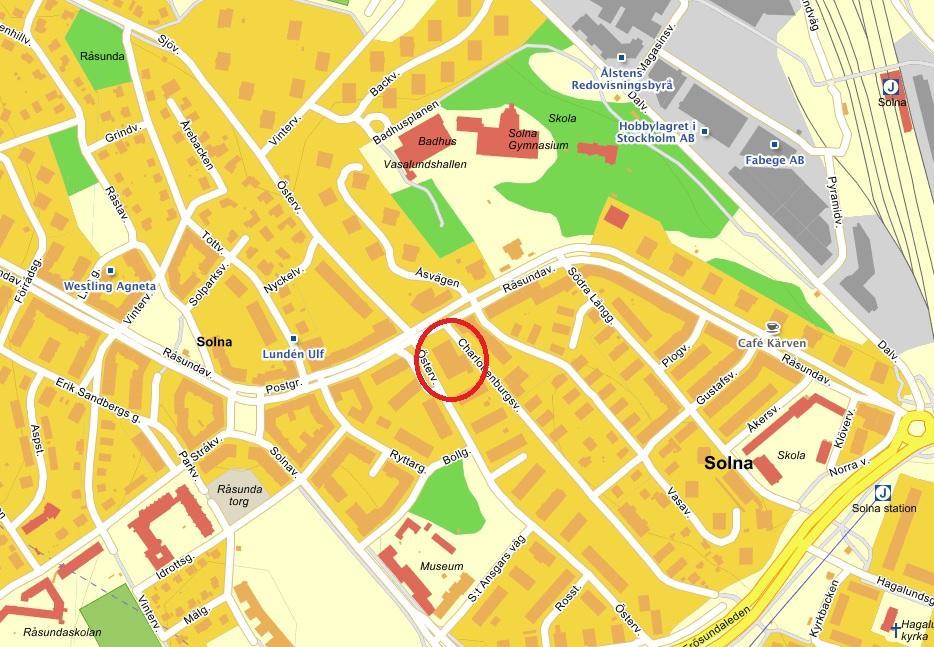

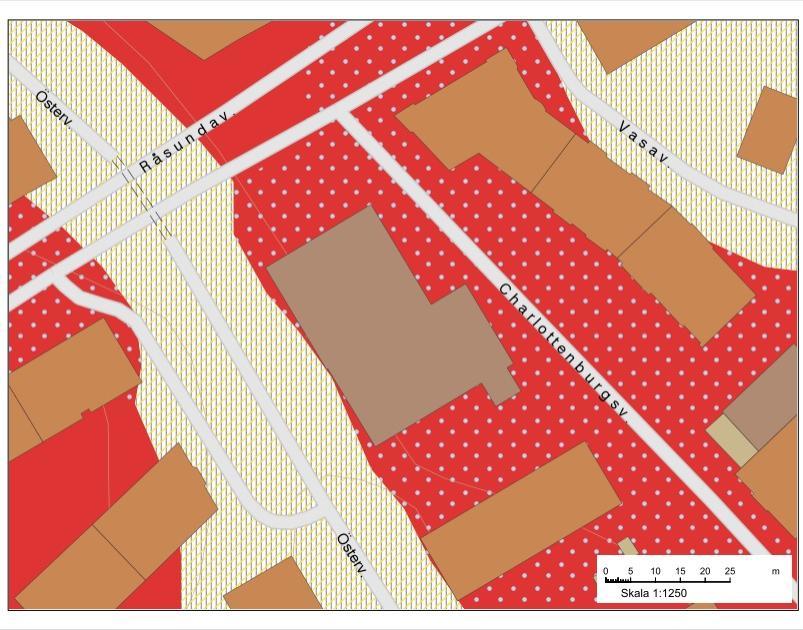

7 Figur 1. Aktuellt område för miljöteknisk undersökning inom röd markering (källa: ). 2.2 GEOLOGISKA FÖRHÅLLANDEN SGUs jordartskarta visar att området består av fyllnadsmassor ovanpå lera närmast Östervägen och morän ovanpå berg närmast Charlottenburgsvägen. Figur 2. SGU:s jordartskarta över undersökningsområdet. Röd färg med blå prickar=berg i dagen eller med tunt lager morän, beige färg=fyllning överlagrande lera (källa: ). 2.3 RECIPIENTER OCH SKYDDSOMRÅDEN Enligt Länsstyrelsens databas för konstaterat eller misstänkt förorenade områden, EBH-stödet, finns ett misstänkt förorenat objekt inom fastigheten. ÖVERSIKTLIG MILJÖTEKNISK MARKUNDERSÖKNING Motorn 10, Solna stad 7

8 Objekt är inventerat men har tilldelats någon riskklass. Tidigare har det legat en grafisk industri på Motorn 10. Motorn 10 angränsar till fastigheten Framnäs 2 där det tidigare legat en kemtvätt som har riskklass 4 (liten risk för människors hälsa och miljön). Enligt Miljö- och byggnadsförvaltningen, Disa Lanner, misstänks klorerade lösningsmedel i mark pga. närliggande kemtvätt. I Solna har klorerade lösningsmedel påträffats i grundvattnet på östra sidan av Solna station samt inom Arenastaden. Närmaste vattenskyddsområde, Frösundavik, ligger ca 1,2 km öster om området. Inga andra enligt miljöbalken skyddsvärda områden har identifierats på eller i anslutning till objektet. 3 VERKSAMHETSBESKRIVNING 3.1 TIDIGARE MARKANVÄNDNING Det befintliga huset visas på flygbild från (Eniro kartor). I Solnas bildarkiv finns bild från 1952 visande fastigheten på Råsundavägen 101 med butiker i bottenplan. Figur 3. Råsundavägen 101, foto 1952 Solna bildarkiv. Enligt EBH-stödet samt Miljö- och byggnadsförvaltningen i Solna har undersökningsområdet tidigare använts som grafisk industri. 3.2 NUVARANDE MARKANVÄNDNING Fastigheten inom undersökningsområdet används idag av olika företag som Solna Däckservice, Skandinaviska Kiropraktorkliniken, Polisen, BUP och Restaurang Deli Garden AB. Ytorna omkring fastigheten är hårdgjorda och används främst som parkering och gångbana. ÖVERSIKTLIG MILJÖTEKNISK MARKUNDERSÖKNING Motorn 10, Solna stad 8

9 3.3 PLANERAD MARKANVÄNDNING JM AB planerar att bygga nya bostadshus med drygt 100 nya lägenheter som planeras att stå klara år Figur 4. Situationsplan planerade byggnader. BAU - Byrån för Arkitektur och Urbanism, daterad TIDIGARE UTREDNINGAR OCH UNDERSÖKNINGAR COWI har genomfört geotekniska undersökningar inom fastigheten under hösten 2016 och i januari WSP har inte haft tillgång till ytterligare undersökningar av marken inom området. 5 GENOMFÖRANDE AV UNDERSÖKNINGEN Fältarbetet genomfördes enligt utvalda delar av Naturvårdsverkets rekommendationer (NV rapport 4310, 4311, 4918), SGF:s fälthandbok Miljötekniska markundersökningar (2:2013) samt lämpliga delar i Arbetsmiljöverkets publikation Marksanering om hälsa och säkerhet vid arbete i förorenade områden. I Bilaga 1 redovisas dokumentation av utfört fältarbete och provhantering. Provtagning av jord och porluft genomfördes vid tre olika tillfällen, dels i gatumark utanför byggnaden samt dels under den befintliga byggnaden inom fastigheten. Den första provtagningen utfördes med skruvborr och borrbandvagn den 21 september 2016 i tre provpunkter 16W01 16W03 på Östervägen. ÖVERSIKTLIG MILJÖTEKNISK MARKUNDERSÖKNING Motorn 10, Solna stad 9

10 Jordprover togs ut per halvmeter eller anpassades efter ändrad jordlagerföljd. Den 17 januari 2017 utfördes porluftsprovtagning i tre provpunkter 17W01-17W03, inne i byggandens källarvåning (på två olika våningsplan, nedre och övre källare). Den 18 januari 2017 utfördes skruvprovtagning med handhållen skruvprovtagare inne i fastigheten på två olika våningsplan. Provtagning utfördes i sex provpunkter. Samtliga jordprov analyserades okulärt och med lukt i fält. Utvalda jordprover och samtliga porluftsprover skickades för laboratorieanalys till Eurofins ett ackrediterat laboratorium. Provpunkternas läge i byggnaden framgår av ritning N101_1 och N101_2. Provpunkter utanför byggnaden redovisas i ritning N102. Resultatet från fältobservationer redovisas i Bilaga 2. 6 JÄMFÖRVÄRDEN 6.1 JORD Uppmätta halter i jord har jämförts med Naturvårdsverkets generella riktvärden för förorenad mark (NV 5976, 2009) som är uppdelade i två typer av markanvändning: Känslig markanvändning (KM): Markkvaliteten begränsar inte val av markanvändning och grundvattnet skyddas. Marken skall t.ex. kunna användas till bostäder, daghem, odling etc. Mindre känslig markanvändning (MKM): Markkvaliteten begränsar val av markanvändning och grundvattnet skyddas 200 m nedströms området. Marken kan t.ex. användas för kontor, industrier eller vägar. För jämförelse har uppmätta halter också jämförts med nivån för mindre än ringa risk som redovisas i Naturvårdsverkets handbok 2010:1. Gränserna för MRR är framtagna med hänsyn till att föroreningshalterna och användningen av materialet ska medföra mindre än ringa risk för föroreningsskada. Massor som uppfyller MRR kan därmed i de flesta fall användas utan föregående anmälan till tillsynsmyndighet. Även haltgränser för att bedöma om förorenade massor ska klassificeras som farligt avfall (FA) har använts vid utvärderingen (Avfall Sverige 2007). Markanvändning inom området (bostäder) motsvarar känslig markanvändning (KM). Uppmätta halter i jordprov jämförs därmed i första hand med de generella riktvärdena för KM. 6.2 PORLUFT Uppmätta halter i porluft har räknats om till halter i inomhusluft för att kunna jämföras med Naturvårdsverkets jämförvärden för inomhusluft referenskoncentration i luft (RfC) samt riskbaserad acceptabel ÖVERSIKTLIG MILJÖTEKNISK MARKUNDERSÖKNING Motorn 10, Solna stad 10

11 koncentration i luft (Risk inh ) (NV 5976, 2009). Utspädning mellan porluft och inomhus är ca 1/6 000 (NV 5976, 2009). 7 RESULTAT 7.1 FÄLTOBSERVATIONER OCH FÄLTANALYSER I gatumark är markytan asfalterad och underlagras av fyllnadsmassor på torv och/eller lera. I några få prov påträffades tegelrester. I undersökta punkter har noterats ca 1 m fyllning på 0,6 m torv ovan 2 m varvid lera. Under detta har i punkt 16W03 noterats ca 1 m grusig sandig lera (ev. omblandad lera och friktionsjord på berg?). Provtagning under byggnaden utfördes med handhållen utrustning och prover togs till mellan 0,6 m till som mest 1,2 m djup där stopp noterats som berg eller block. Prover av jord under byggnaden omfattar en mäktighet av 0,1 0,3 m. Vid porluftsprovtagningen gjordes flera försök i planerade undersökningspunkter och två punkter flyttades p.g.a berg eller block samt väldigt tjock betong (>80 cm) fundament eller dyl. 7.2 LABORATORIEANALYSER AV JORD Ett urval av de uttagna jordproven har analyserats med avseende på metaller, fraktionerade alifater och aromater, BTE, PAH16, totalt organiskt kol (TOC), ph och flyktiga organiska ämnen (VOC). Analysresultaten för jord redovisas i Bilaga 3 och laboratorierapporterna redovisas i Bilaga 4. Organiska föreningar Analysresultaten visar förhöjda halter (>KM<MKM) av aromater, PAH-M i ett prov (17W06N) och förhöjd halt av PAH-H i ett prov (16W02). I prov (17W06N) förekommer PAH-H i hög halt (>MKM). Samtliga analysresultat för flyktiga organiska ämnen underskrider nivån för MRR. Metaller Analysresultaten visar att bly, kobolt, koppar och zink förekommer i förhöjd halt (>KM<MKM) i enstaka prover. Kvicksilver förekommer i hög halt (>MKM) i ett prov (17W06N). 7.3 LABORATORIEANALYSER AV PORLUFT Samtliga tre porluftsprover har analyserats med avseende på klorerade kolväten inkl. nedbrytningsprodukter, BTE och aromater. Analysresultaten för porluft redovisas i Bilaga 5 och laboratorierapporterna redovisas i Bilaga 6. Analysresultaten visar att det förekommer halter över analysmetodens rapporteringsgräns av klorerade kolväten inkl. nedbrytningsprodukter i två prover (17W01N och 17W02N). BTE och aromater förekommer i halter över analysmetodens rapporteringsgräns i två prover (17W02N och 17W03N). ÖVERSIKTLIG MILJÖTEKNISK MARKUNDERSÖKNING Motorn 10, Solna stad 11

12 8 FÖRENKLAD RISKBEDÖMNING 8.1 PROBLEMBESKRIVNING Den konceptuella modellen beskriver kopplingarna mellan föroreningskälla, spridnings- och exponeringsvägar, skyddsobjekt, geologi och markanvändning. Modellen sammanfattar hur miljö- och hälsofarliga ämnen från det förorenade området kan nå och exponera skyddsobjekten och förtydligar på sås sätt vilka transportvägar som är relevanta. Misstänka föroreningskällor på platsen är tillförda förorenade fyllnadsmassor, oljekolväten från t.ex. hantering/lagring av eldningsolja eller olja/bensin från däckverkstad. Klorerade lösningsmedel misstänks härröra från intilliggande kemtvätt eller från rengöring i mekanisk/grafisk industri i aktuell eller angränsade fastigheter. Föroreningar kan potentiellt spridas genom lakning till grundvatten och vidare till ytvatten eller förångas och avgå till porluft som i sin tur kan tränga in i byggnader och påverka inomhusluft. Skyddsobjekt inom området idag är de människor som vistas i byggnaden och tillfälligt rör sig i området. Eftersom inget prov av grundvatten har tagits inom området kan vi inte bedöma eventuell pågående spridningen till omgivningen. Möjliga exponeringsvägar vid planerad exploatering är framförallt inandning av ånga. Exponeringsvägar via intag jord, inandning damm och hudkontakt bedöms som små då stor del av fastigheten bebyggs med bostäder. Den planerade innergården är illustrerad med mindre gräsytor och ett fåtal träd (Figur 4). Troligt är att de föroreningar som påträffats under byggnaden grävs bort i samband med exploatering framförallt pga. att volymen jord (och därmed föroreningsmängden) under byggnaden är liten. Om efterbehandlingsåtgärd av påträffad förorenad jord genomförs tar man bort de risker för människors hälsa och miljön som denna undersökning påvisat. 8.2 SAMMANVÄGD RISKBEDÖMNING Riskbedömningen utgår från att fastigheten i framtiden kommer att användas för bostäder. Uppmätta halter i jord jämförs därför med Naturvårdsverkets generella riktvärden för känslig markanvändning (KM). Genomförd undersökning visar att det finns föroreningshalter över nivån för känslig markanvändning (KM) i jorden. Föroreningshalter över KM påträffades i provpunkterna 16W02, 17W04N, 17W06N och 17W07N. Av dessa är 3 prov av fyllning och 1 prov siltig sand (17W04), som bedömts vara friktionsjord på berg. De högsta föroreningshalterna (>MKM<FA) utgörs av PAH-M, PAH-H och kvicksilver och påträffades i ett prov (17W06). I Naturvårdsverkets vägledning (NV 5977, 2009) redovisas att det är den representativa halten i marken som ska utgöra bedömningsgrund för om halter i marken utgör en oacceptabel risk för människors hälsa eller miljön. Det underlag vi har i dagsläget är inte tillräckligt för att beräkna en representativ medelhalt. Då byggnaden är riven föreslås kompletterande provtagning. ÖVERSIKTLIG MILJÖTEKNISK MARKUNDERSÖKNING Motorn 10, Solna stad 12

13 Genomförd porluftprovtagning visar att det finns uppmätta halter av klorerade lösningsmedel inkl. nedbrytningsprodukter, BTE och aromater över analysmetodens rapporteringsgräns. Efter omräkning av de uppmätta halterna i porluft till motsvarande halter inomhusluft, underskrider samtliga halter Naturvårdverkets jämförvärden (NV 5976, 2009) referenskoncentration i luft (RfC) samt riskbaserad acceptabel koncentration i luft (Risk inh ). Undersökningsresultatet indikerar dock att det kan finnas klorerade lösningsmedel och oljekolväten i marken som undersökningspunkter i jord inte har lokaliserat. I och med att volymen jord under byggnaden är liten är även föroreningsmängden liten och förväntas omhändertas vid planerad exploatering genom urgrävning av förorenad jord (sanering). Om ingen efterbehandlingsåtgärd utförs bedömer vi att föroreningssituationen utgör en potentiell risk för människors hälsa främst via exponering för föroreningar i luft (klorerade föreningar, PAH och kvicksilver) samt för markmiljön på platsen och eventuellt även genom spridning till omgivningen. Detta bör dock utredas vidare genom provtagning av grundvatten. 9 SLUTSATSER OCH REKOMMENDATIONER Undersökningen visar att det finns fyllnadsmassor med föroreningshalter över nivån för känslig markanvändning samt halter av klorerade lösningsmedel inkl. nedbrytningsprodukter, oljekolväten (BTE och aromater) i porluften under befintlig byggnad. Det kan därför finnas en potentiell risk för människors hälsa och påverkan på miljön. Föroreningsmängden har bedömts som liten och vår rekommendation är att gräva ur den förorenade jorden i samband med exploateringen av fastigheten. För att avgränsa påträffade föroreningar i plan och profil rekommenderas kompletterande undersökningar när den befintliga byggnaden är riven omfattande: Kompletterande miljöteknisk markundersökning med systematisk slumpvis provtagning i rutnät med skruvprovtagare och borrbandvagn för att möjliggöra provtagning på större djup (klorerade föreningar). Analyser av totalhalter i jord för avgränsning av föroreningar. Beräkning av representativ medelhalt av föroreningar med UCLM95. Avfallskaraktärisering med skaktest och analys av organiska föreningar i ursprungsprov inför omhändertagande av urgrävda massor vid godkänd mottagningsanläggning. Transport av avfall (jord) ska ske enligt Avfallsförordningen 2011:297. Montering av grundvattenrör uppströms och nedströms fastigheten för att bedöma eventuell spridning från intilliggande fastigheter samt ÖVERSIKTLIG MILJÖTEKNISK MARKUNDERSÖKNING Motorn 10, Solna stad 13

14 även eventuellt påslag av föroreningar från aktuell fastighet samt bedömning av eventuell pågående föroreningsspridning. Provtagningsstrategi och urval av analyser baseras på erfarenhetsmässiga bedömningar och branschpraxis. Av naturliga skäl kan dock inte uteslutas att det finns förorening i punkter/områden som inte har undersökts eller att det förekommer ämnen och föreningar som inte analyserats. Efterbehandling av förorenat område är anmälningspliktig. Anmälan bör lämnas in till den lokala tillsynsmyndigheten i god tid innan arbetena skall påbörjas. Inför schakt- och markarbetena bör en handlingsplan upprättas omfattande planerad klassificering av massor, åtgärder för att minimera omgivningspåverkan och arbetsmiljöaspekter. Handlingsplanen bifogas normalt anmälan om efterbehandlingsåtgärd. Enligt miljöbalken 10 kap 11 skall den som äger eller brukar en fastighet oavsett om område tidigare ansetts förorenat genast underrätta tillsynsmyndigheten om det upptäcks en förorening på fastigheten och föroreningen kan medföra skada eller olägenhet för människors hälsa eller miljön. WSP rekommenderar därför att denna rapport delges Miljö- och byggnadsförvaltningen i Solna stad. REFERENSER Avfallsförordningen, Avfallsförordning SFS 2011:927 Avfall Sverige, Uppdaterade bedömningsgrunder för förorenade massor. Rapport 2007:01 Naturvårdsverket, Återvinning av avfall i anläggningsarbeten. Naturvårdsverkets Handbok 2010:1. Naturvårdsverket, Riktvärden för förorenad mark. Rapport Uppdatering juni Naturvårdsverkets föreskrifter, 2004, Naturvårdsverkets föreskrifter om deponering, kriterier och förfaranden för mottagning av avfall vid anläggningar för deponering av avfall. NFS 2004:10. SGF, Fälthandbok förorenade områden. Rapport 2:2013 ÖVERSIKTLIG MILJÖTEKNISK MARKUNDERSÖKNING Motorn 10, Solna stad 14

15 VI ÄR WSP WSP är ett av världens ledande analys- och teknikkonsultföretag. Vi erbjuder tjänster för hållbar samhällsutveckling inom Hus & Industri, Transport & Infrastruktur och Miljö & Energi. Bredd och mångfald kännetecknar våra medarbetare, kompetensområden, kunder och typer av uppdrag. Tillsammans har vi medarbetare på över 500 kontor i 40 länder. I Sverige har vi omkring medarbetare. WSP Sverige AB Arenavägen Stockholm-Globen Tel: ÖVERSIKTLIG MILJÖTEKNISK MARKUNDERSÖKNING Motorn 10, Solna stad 15

16 MILJÖTEKNISKA MARKUNDERSÖKNINGAR ANVISNINGAR SAMT DOKUMENTATION AV FÄLTARBETE OCH PROVHANTERING 1 (4) BILAGA 1 Uppdragsnummer: Handläggare: Maria Lindberg, Jenny Svensson Uppdragsnamn: Råsundavägen 101 Fälttekniker: Jenny Svensson, Anna Hylin, Leo Regazzoni Fältarbetstid: 21 sep 2016, jan 2017 Dessa generella anvisningar bygger på WSP Environmentals rutiner för provtagning och provhantering i miljötekniska markundersökningar. WSP Environmentals rutiner baseras på branschpraxis och på de anvisningar som finns i SGFs fälthandbok för miljötekniska markundersökningar (rapport 1:2004). Anvisningarna gäller ett standardförfarande vid en miljöteknisk markundersökning. I vissa undersökningar är det befogat med specifika förfaranden och en annan kvalitetsnivå. Anvisningar för denna typ av undersökningar upprättas separat. Dokumentationen av om anvisningarna följts och i vilken utsträckning avsteg har gjorts görs för att på ett tydligt sätt redovisa hur fältarbete och provhantering har utförts i varje enskilt uppdrag. Dokumentet utgör därmed även en kvalitetssäkring av fältarbete och provhantering. Ansvarig fälttekniker dokumenterar avsnitt I- IV. Handläggare ansvarar för att dokumentera den skuggande delen av avsnitt IV. I - PROVTAGNING AV MARK 1. Provtagningarna utförs av en fältingenjör/fälttekniker som har genomgått SGFs utbildning i miljötekniska markundersökningar - del 1. 2: Jordprov tas normalt ut som samlingsprov per halvmetersintervall. Provtagningen och intervallen anpassas så att olika jordarter eller jord med t ex olika färg eller luktegenskaper inte blandas. 3. Varje provpunkt beskrivs i djupled avseende mineralogisk sammansättning, ev. missfärgning och övriga egenskaper. Anvisningarna inför provtagning: Ja Nej, Ingår ej (se kommentar) 4. Samtliga jordprover insamlas i diffusionstäta plastpåsar (t ex rilsan) direkt från skruvprovtagaren eller provgropen. 5. Jordprover insamlas i glasburk direkt från skruvprovtagaren eller provgropen vid indikation (lukt, färg et c) på organiska föroreningar, misstänkt flyktiga eller reaktiva ämnen. 6. Jordprover insamlas i glasburk direkt från skruvprovtagaren i anslutning till grundvattenytan, vid misstänkt oljeförorening i mark. 7. Provtagningsutrustningen rengörs mekaniskt mellan varje provtagningsnivå och varje provtagningspunkt. 8. Om området är kraftigt förorenat kontaktas handläggaren, som avgör om fältindikationerna motiverar att SGF kvalitetsnivå A används. 9. Provkärl och provtagningsutrustning förvaras och transporteras i förslutning så att de inte kontamineras före installation och användning. 10. Provtagningspunkterna mäts in med precisions-gps.

17 MILJÖTEKNISKA MARKUNDERSÖKNINGAR ANVISNINGAR SAMT DOKUMENTATION AV FÄLTARBETE OCH PROVHANTERING 2 (4) BILAGA 1 I - PROVTAGNING AV MARK (forts) Provtagning från skruvborr 11. Provtagning sker direkt från skruven. Lös jord tas bort längst ut på borrflänsarna. Jordmaterial från skruvens ytskikt rensas bort innan prov tas ut. Anvisningar inför provtagning: Ja Nej, Ingår ej (se kommentar) Provtagning i handgrävd provgrop 12. Provtagning sker med jordkrycka eller genom handgrävd med spade, djup 0- ca 0,4 m. Provuttag sker dels av mullskikt/grässvål och dels av underliggande jord. Provtagning i provgrop 13. Hela gropen grävs klart innan provtagning startar. Schaktväggen skrapas rent från löst material innan prov tas ut. Vid provtagning av djupare nivåer än 1 m, läggs uppschaktade massor i högar halvmetersvis för provtagning som samlingsprov av upplagda massor bredvid gropen. II - INSTALLATION AV PROVTAGNINGS/GRUNDVATTENRÖR 14. Grundvattenrören installeras i skruvborrade hål, förses med sandfilter, tätas med bentonit samt renspumpas efter installation. Mellanrummet upptill mellan borrhålet och grundvattenröret tätas med bentonit för att förhindra inläckage av ytvatten. 15. Hur rören sätts dokumenteras i installationsprotokoll där bl.a. följande uppgifter anges: grundvattenrörets dimensioner, djup till rörspets, filtrets över- och underkant, påträffad grundvattenytan, placering av tätande lager samt avstånd från markyta till rörets överkant. 16. Rören förvaras och transporteras i förslutning och skyddas mot kontaminering före installation. 17. Grundvattenrören är tillverkade av ofärgad polyetylenplast (PEH/HDPE). 18. Rör förses med låsbart lock. 19. Markyta och rörets överkant avvägs i lägsta punkten i förhållande till lokal fixpunkt. Referenspunkt och höjdsystem anges. 20. Grundvattenrören märks upp med beteckning enligt anvisning. III - PROVTAGNING AV GRUNDVATTEN 21. Provtagning av grundvatten sker ca en vecka efter omsättning vid installation. 22. Grundvattenprovtagning sker från den förmodade renaste mot den

18 MILJÖTEKNISKA MARKUNDERSÖKNINGAR ANVISNINGAR SAMT DOKUMENTATION AV FÄLTARBETE OCH PROVHANTERING 3 (4) BILAGA 1 misstänkt mest förorenade delen av undersökningsområdet. 23. Lod och övrig utrustning som används för vattenprovtagning sköljs med vatten och torkas av mellan varje provtagningspunkt. 24. Varje provtagning sker med ny vattenhämtare (engångsbailer). 25. Vattenprover som skall genomgå laboratorieanalys tas ut i de kärl som laboratoriet föreskriver för respektive analys. III - PROVTAGNING AV GRUNDVATTEN Anvisningar inför provtagning: Ja Nej, Ingår ej (se kommentar) 26. Grundvattenprovtagning sker enligt principer: A: Grundvattenröret omsätts med minst 3-5 rörvolymer vatten. B: Vattenytan lodas mot den lägsta punkten på rörets överkant. C: Prov tas ut genom att vattenhämtaren töms långsamt genom slang i botten, som förs ner i provtagningsflaskan. D: Konduktivitet, ph och temperatur mäts in-situ. E: Avstånd till rörets botten mäts upp. F: Grundvattnet omsätts återigen. IV - PROVHANTERING 27. Provkärl märks med etiketter som anger datum, uppdragsnummer, provpunkt, provnummer, djup och signatur. 28. Innan och under transport till laboratoriet förvaras prover mörkt och svalt. Ifylls av handläggare: 29. Beställda analyser dokumenteras genom beställningssedlar som bekräftas via mottagningsverifikat från laboratoriet. Verifikat sparas i uppdragsrum på server. 30. Jordprover förvaras mörkt och svalt i diffusionstäta påsar och sparas i 3 månad efter provtagningstillfället, för eventuellt behov av kompletterande analyser. 31. Vattenprover förvaras i svalt (max +4º C) och sparas i tre veckor efter provtagningstillfället, för eventuellt kompletterande analyser. 32. Kasserade förorenade prover lämnas till en av tillsynsmyndighet godkänd mottagningsstation.

19 MILJÖTEKNISKA MARKUNDERSÖKNINGAR ANVISNINGAR SAMT DOKUMENTATION AV FÄLTARBETE OCH PROVHANTERING 4 (4) BILAGA 1 Anvisning nr Kommentar Signatur

20 Bilaga 2 sid 1 (1) Råsundavägen 101, Solna Stad Fältnoteringar och analyser WSP Uppdragsnr: Kommentarer: Analyser: 1. Preliminär geoteknisk benämning enligt MTOT_Hg=As, Ba, Cd, Co, Cr, Cu, Hg, Ni, Pb, V, Zn, BTE, Beställare: JM AB Projekt: Råsundavägen 101, Solna SGF:s beteckningssystem (sv). 2. Analysresultaten redovisas separat. fraktionerade alifater, fraktionerade aromater, PAH16 TOC = Totalt organiskt kol (TOCberäknad) VOC-EPA (kod SLB57) PLURY = Klorerade kolväten inkl nedbrytningsprodukter, BTE, aromater Sammanställning av fältnoteringar samt utförda analyser Miljöprovtagning; skruvprovtagning (borrbandvagn) Fälthandläggare: Jenny Svensson Miljöprovtagning; porluft Fälthandläggare: Anna Hylin, Jenny Svensson, Leo Regazzoni Miljöprovtagning; skruvprovtagning (handborr), provtagning för hand/med spade Fälthandläggare: Anna Hylin Punkt Våningspla Nivå Prov Prel. geoteknisk Anmärkning Labanalyser 2 [m u my] nr benämning 1 MTOT_Hg TOC VOC-EPA PLURY Klass jord 16W01 0-0,05 1 Asfalt 0,05-0,5 2 F: St, Gr, Sa Tegel, plast x >MRR<KM 0,5-1 3 F: Gr, Sa Stopp efter detta prov eftersom det fanns misstanke om en ledning 16W02 0-0,05 1 Asfalt 0,05-0,5 2 F: St, Gr, Sa 0,5-0,8 3 F: Gr, Sa Tegel x x >KM<MKM 0,8-1 4 F: Let 1-1,2 5 F: St, Let Tegel 1,2-1,8 6 Torv VLe m siltskikt Prov togs även i glasburk 16W03 0-0,05 1 Asfalt 0,05-0,5 2 F: Sa (St, Gr) 0,5-1 3 F: Sa F: Let Unken lukt ,5 3,5 5 7 VLe m sandskikt Si, Sa, Le 2,5 3, VLe m sandskikt Si, Sa, Le prov togs även i glasburk prov togs även i glasburk x x <MRR 17W01N_1 Plan 2 Ö K Borrförsök 1, borrstopp, troligtvis berg eller block 17W01N Plan 2 Ö K Borrförsök 2, porluftsprov uttaget x 17W02N Plan 1 N K Porluftsprov uttaget x Borrförsök 1, borrstopp, 17W03N_1 Plan 2 Ö K troligtvis berg, block eller >80 cm betong Borrförsök 2, borrstopp, 17W03N_2 Plan 2 Ö K troligtvis berg, block eller >80 cm betong Borrförsök 3, borrstopp, 17W03N_3 Plan 2 Ö K troligtvis berg, block eller >80 cm betong 17W03N Plan 2 Ö K Borrförsök 4, porluftsprov uttaget x 17W04N Plan 1 N K 0-0,08 Betong Betong 0,08-0,4 F: gr, st Fraktionstorlek upp till ca 150 mm 0,4-0,6 1 sisa Något blött x x x >KM<MKM 0,6 B, Bl Borrstopp; Berg eller block 17W05N Plan 2 Ö K 0-0,13 Betong Betong 0,13-0,38 1 F: st, sa Något blött 0,38-0,55 2 sale Något blött x x >MRR<KM 0,55-0,9 sale Handborrning ned till stopp, fick ej med material upp 0,9-1,24 F: st, bl Hårdare än i prov nr 4, troligen blockigt 1,24 - B, Bl Bergstopp; Berg/block 17W06N Plan 2 Ö K 0-0,04 Betong Betong 0,04-0,15 1 F: sa Torrt x >MKM<FA 0,15-0,18 B, Bl Borrstopp; Berg eller block 17W07N Plan 2 Ö K 0-0,03 Betong Betong 0,03-0,08 F: gr, st Fraktionstorlek ca ,08-0,21 1 F: st, sa, tegel Torrt 0,21-0,3 2 F: st, sa, tegel Torrt, mörkare färg än prov nr 3 0,3-0,4 F: gr, st Fraktionstorlek upp till ca 150 mm 0,4-0,76 F: st, bl Hårdare än i prov nr 5, troligen blockigt 0,76 - B, Bl Borrstopp; Berg eller block x >KM<MKM 17W08N Plan 1 N K 0-0,09 Betong Betong 0,09-0,22 1 F: sa Torrt 0,22-0,49 2 sisa Torrt x <MRR 0,49-0,7 F: st Blockigt, stenigt 0,7 - B, Bl Borrstopp; Berg eller block 17W09N Plan 2 Ö K 0-0,11 Betong Betong Sand mellan cementledning 0,11-0,21 1 Sa VA; har ej borrat till berg pga närhet till ledning Antal: Jämförvärden jord MRR Mindre än ringa risk, NV Handbok 2010:1 KM Naturvårdsverkets generella riktvärden för förorenad mark (NV 5976) känslig markanvändning (KM) MKM Naturvårdsverkets generella riktvärden för förorenad mark (NV 5976) mindre känslig markanvändning (MKM) >MKM<FA FA Farligt avfall (FA) Avfall Sverige 2007:01. Från 1 juni 2015 gäller nya regler för klassificering a avfall i EU. EU-kommisionen arbetar med att ta fram en gemensam europeisk vägledning för klassning

21 Uppdragsnummer: Bilaga 3 sid 1 (3) Råsundavägen 101, Solna Analysresultat jord med jämförvärden Provnummer Provets märkning Djup Klass Klass organiska Klass metaller Torrsubstans Glödförlust TOC beräknat Bensen Toluen Etylbensen ylener TE, Summa Alifater >C5- C8 Alifater >C8- C10 Alifater >C10- C12 Alifater >C12-C16 Alifater >C16-C35 Aromater >C8-C10 Aromater Aromater >C16- >C10-C16 C35 m % % Ts % TS mg/kg Ts mg/kg Ts mg/kg Ts mg/kg Ts mg/kg Ts mg/kg Ts mg/kg Ts mg/kg Ts mg/kg Ts mg/kg Ts mg/kg Ts mg/kg Ts mg/kg Ts W01_2 0,05-0,5 >MRR<KM <MRR >MRR<KM < < 0.10 < 0.10 < 0.10 < 0.20 < 5.0 < 3.0 < 5.0 < 5.0 < 10 < 4.0 < 0.90 < W02_3 0,5-0,8 >KM<MKM >KM<MKM >KM<MKM ,5 0,86 < < 0.10 < 0.10 < 0.10 < 0.20 < 5.0 < 3.0 < 5.0 < 5.0 < 10 < 4.0 < W03_7_8 3,0-4,0 <MRR <MRR <MRR ,7 0,97 < < 0.10 < 0.10 < 0.10 < 0.20 < 5.0 < 3.0 < 5.0 < 5.0 < 10 < 4.0 < 0.90 < W4N 0,4-0,6 >KM<MKM <MRR >KM<MKM 87,8 0,6 0,34 < 0,0035 < 0,10 < 0,10 < 0,10 < 0,20 < 5,0 < 3,0 < 5,0 < 5,0 < 10 < 4,0 < 0,90 < 0, W05N 0,38-0,55 >MRR<KM >MRR<KM <MRR 86,1 2,1 1,2 < 0,0035 < 0,10 < 0,10 < 0,10 < 0,20 < 5,0 < 3,0 < 5,0 < 5,0 < 10 < 4,0 < 0,90 < 0, W06N 0,04-0,15 >MKM<FA >MKM<FA >MKM<FA 98,4 - - < 0,0035 < 0,10 < 0,10 < 0,10 < 0,20 < 5,0 < 3,0 < 5,0 < 5,0 52 < 4,0 3, W07N 0,08-0,3 >KM<MKM >MRR<KM >KM<MKM 94,5 - - < 0,0035 < 0,10 < 0,10 < 0,10 < 0,20 < 5,0 < 3,0 < 5,0 < 5,0 59 < 4,0 < 0,90 < 0, W08N 0,22-0,49 <MRR <MRR <MRR 92,8 - - < 0,0035 < 0,10 < 0,10 < 0,10 < 0,20 < 5,0 < 3,0 < 5,0 < 5,0 < 10 < 4,0 < 0,90 < 0,50 Antal Antal över det.gräns Mindre än ringa risk* KM** , MKM** , >MKM<FA FA*** Resultaten från laboratorieanalyserna (enhet mg/kg TS) jämförs med: *Mindre än ringa risk, NV Handbok 2010:1 **Naturvårdsverkets generella riktvärden för förorenad mark (NV 5976) känslig markanvändning (KM) och mindre känslig markanvändning (MKM) ***Farligt avfall (FA) Avfall Sverige 2007:01. Från 1 juni 2015 gäller nya regler för klassificering av avfall i EU. EUkommisionen arbetar med att ta fram en gemensam europeisk vägledning för klassning av avfall.

22 Uppdragsnummer: Bilaga 3 sid 2 (3) Råsundavägen 101, Solna Analysresultat jord med jämförvärden Provnummer Provets märkning PAH- L,summa PAH- M,summa PAH- H,summa PAH,summa cancerogena PAH,summ a övriga Arsenik, As Barium, Ba Bly, Pb Kadmium, Cd Kobolt, Co Koppar, Cu Krom, Cr Kvicksilver, Hg Nickel, Ni Vanadin, V Zink, Zn mg/kg Ts mg/kg Ts mg/kg Ts mg/kg Ts mg/kg Ts mg/kg Ts mg/kg Ts mg/kg Ts mg/kg Ts mg/kg Ts mg/kg Ts mg/kg Ts mg/kg Ts mg/kg Ts mg/kg Ts mg/kg Ts W01_ W02_ W03_7_ W4N W05N W06N W07N W08N < 0,045 < 0,075 < 0,11 < 0,090 < 0,14 1, ,2 < 0, < 0, ,068 2,4 2,9 2,6 2,7 2, ,31 3, ,07 7, < 0,045 0,18 0,14 0,13 0,24 < 2, < 0,20 7, , < 0,045 < 0,075 < 0,11 < 0,090 < 0,14 < 2,1 17 3,5 < 0, ,4 6,8 < 0,011 5, < 0,045 0,45 0,57 0,51 0,55 2, < 0,20 6, ,029 9, , , ,23 4, , < 0,045 0,27 0,67 0,39 0,59 4, , ,086 7, < 0,045 < 0,075 < 0,11 < 0,090 < 0, < 0,20 2,7 6,5 6,1 < 0,010 3, Antal Antal över det.gräns Mindre än ringa risk* - KM** - MKM** ,6 2 0, , , , , , , >MKM<FA - FA*** - Resultaten från laboratorieanalyserna (enhet mg/kg TS) jämförs med: *Mindre än ringa risk, NV Handbok 2010:1 **Naturvårdsverkets generella riktvärden för förorenad mark (NV 5976) känslig markanvändning (KM) och mindre känslig markanvändning (MKM) ***Farligt avfall (FA) Avfall Sverige 2007:01. Från 1 juni 2015 gäller nya regler för klassificering av avfall i EU. EUkommisionen arbetar med att ta fram en gemensam europeisk vägledning för klassning av avfall.

23 Uppdragsnummer: Bilaga 3 sid 3 (3) Råsundavägen 101, Solna Analysresultat jord med jämförvärden Provnummer Provets märkning Diklormetan Triklormetan Tetraklormet an 1,1,2- Trikloreten Tetrakloreten 1,1- Dikloretan 1,2- Dikloretan 1,1,1- Trikloretan 1,1,2- Trikloretan cis-1,2- Dikloreten trans-1,2- Dikloreten mg/kg Ts mg/kg Ts mg/kg Ts mg/kg Ts mg/kg Ts mg/kg Ts mg/kg Ts mg/kg Ts mg/kg Ts mg/kg Ts mg/kg Ts W01_ W02_ W03_7_ W4N W05N W06N W07N W08N < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0, Antal Antal över det.gräns Mindre än ringa risk* - KM** - MKM** ,08 0, ,4-0, ,25 1, ,2-0, >MKM<FA - FA*** - Resultaten från laboratorieanalyserna (enhet mg/kg TS) jämförs med: *Mindre än ringa risk, NV Handbok 2010:1 **Naturvårdsverkets generella riktvärden för förorenad mark (NV 5976) känslig markanvändning (KM) och mindre känslig markanvändning (MKM) ***Farligt avfall (FA) Avfall Sverige 2007:01. Från 1 juni 2015 gäller nya regler för klassificering av avfall i EU. EUkommisionen arbetar med att ta fram en gemensam europeisk vägledning för klassning av avfall.

24 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Bilaga JM AB Jessica Paulin STOCKHOLM AR-16-SL EUSELI Í%R%^Â!'}ikÎ Kundnummer: SL Analysrapport Uppdragsmärkn. P , Motorn Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: 16W01_2 Provtagningsplats: Råsundavägen 101 Djup (m) Provtagare 0,05-0,5 Jenny Svensson Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 95.5 % 5% SS-EN 12880:2000 Bensen < mg/kg Ts 30% LidMiljö.0A Toluen < 0.10 mg/kg Ts 30% LidMiljö.0A Etylbensen < 0.10 mg/kg Ts 30% LidMiljö.0A M/P/O-ylen < 0.10 mg/kg Ts 30% LidMiljö.0A Summa TE < 0.20 mg/kg Ts 30% LidMiljö.0A Alifater >C5-C8 < 5.0 mg/kg Ts 30% LidMiljö.0A Alifater >C8-C10 < 3.0 mg/kg Ts 35% LidMiljö.0A Alifater >C10-C12 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C12-C16 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C5-C16 < 9.0 mg/kg Ts Alifater >C16-C35 < 10 mg/kg Ts 30% SPI 2011 Aromater >C8-C10 < 4.0 mg/kg Ts 30% LidMiljö.0A Aromater >C10-C16 < 0.90 mg/kg Ts 20% SPI 2011 Metylkrysener/benzo(antracener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Metylpyren/fluorantener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Aromater >C16-C35 < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Oljetyp < C10 Oljetyp > C10 Utgår Utgår * * Benso(antracen < mg/kg Ts 25% ISO 18287:2008 mod Krysen < mg/kg Ts 25% ISO 18287:2008 mod Benso(b,k)fluoranten < mg/kg Ts 25% ISO 18287:2008 mod Benzo(pyren < mg/kg Ts 25% ISO 18287:2008 mod Indeno(1,2,3-cd)pyren < mg/kg Ts 25% ISO 18287:2008 mod Dibenso(a,h)antracen < mg/kg Ts 25% ISO 18287:2008 mod Naftalen < mg/kg Ts 25% ISO 18287:2008 mod Förklaringar AR-003v39 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. 1 (17) Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 2

25 AR-16-SL EUSELI Í%R%^Â!'}ikÎ Bilaga Acenaftylen < mg/kg Ts 25% ISO 18287:2008 mod Acenaften < mg/kg Ts 25% ISO 18287:2008 mod Fluoren < mg/kg Ts 30% ISO 18287:2008 mod Fenantren < mg/kg Ts 25% ISO 18287:2008 mod Antracen < mg/kg Ts 25% ISO 18287:2008 mod Fluoranten < mg/kg Ts 25% ISO 18287:2008 mod Pyren < mg/kg Ts 25% ISO 18287:2008 mod Benzo(g,h,i)perylen < mg/kg Ts 25% ISO 18287:2008 mod Summa PAH med låg molekylvikt < mg/kg Ts Summa PAH med medelhög molekylvikt < mg/kg Ts Summa PAH med hög molekylvikt < 0.11 mg/kg Ts Summa cancerogena PAH < mg/kg Ts Summa övriga PAH < 0.14 mg/kg Ts Summa totala PAH16 < 0.23 mg/kg Ts Arsenik As 1.9 mg/kg Ts 30% SS / ICP-AES Barium Ba 120 mg/kg Ts 20% SS / ICP-AES Bly Pb 6.2 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 10 mg/kg Ts 30% SS / ICP-AES Koppar Cu 32 mg/kg Ts 30% SS / ICP-AES Krom Cr 66 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg < mg/kg Ts 20% SS / ICP-AES Nickel Ni 24 mg/kg Ts 30% SS / ICP-AES Vanadin V 45 mg/kg Ts 35% SS / ICP-AES Zink Zn 70 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: jenny.svensson@wspgroup.se (jenny.svensson@wspgroup.se) Annette Carlsson, Rapportansvarig Denna rapport är elektroniskt signerad. Förklaringar AR-003v39 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. 2 (17) Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 2 av 2

26 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Bilaga JM AB Jessica Paulin STOCKHOLM AR-16-SL EUSELI Í%R%^Â!'}jtÎ Kundnummer: SL Analysrapport Uppdragsmärkn. P , Motorn Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: 16W02_3 Provtagningsplats: Råsundavägen 101 Djup (m) Provtagare 0,5-1,0 Jenny Svensson Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 90.2 % 10% SS-EN 12880:2000 Glödförlust 1.5 % Ts 10% SS-EN 12879:2000 TOC beräknat 0.86 % TS. Bensen < mg/kg Ts 30% LidMiljö.0A Toluen < 0.10 mg/kg Ts 30% LidMiljö.0A Etylbensen < 0.10 mg/kg Ts 30% LidMiljö.0A M/P/O-ylen < 0.10 mg/kg Ts 30% LidMiljö.0A Summa TE < 0.20 mg/kg Ts 30% LidMiljö.0A Alifater >C5-C8 < 5.0 mg/kg Ts 30% LidMiljö.0A Alifater >C8-C10 < 3.0 mg/kg Ts 35% LidMiljö.0A Alifater >C10-C12 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C12-C16 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C5-C16 < 9.0 mg/kg Ts Alifater >C16-C35 < 10 mg/kg Ts 30% SPI 2011 Aromater >C8-C10 < 4.0 mg/kg Ts 30% LidMiljö.0A Aromater >C10-C16 < 0.90 mg/kg Ts 20% SPI 2011 Metylkrysener/benzo(antracener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Metylpyren/fluorantener 0.63 mg/kg Ts 25% SIS: TK 535 N 012 Aromater >C16-C mg/kg Ts 25% SIS: TK 535 N 012 Oljetyp < C10 Oljetyp > C10 Utgår Utgår * * Benso(antracen 0.50 mg/kg Ts 25% ISO 18287:2008 mod Krysen 0.45 mg/kg Ts 25% ISO 18287:2008 mod Benso(b,k)fluoranten 0.85 mg/kg Ts 25% ISO 18287:2008 mod Benzo(pyren 0.47 mg/kg Ts 25% ISO 18287:2008 mod Indeno(1,2,3-cd)pyren 0.31 mg/kg Ts 25% ISO 18287:2008 mod Förklaringar AR-003v39 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. 3 (17) Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 2

27 AR-16-SL EUSELI Í%R%^Â!'}jtÎ Bilaga Dibenso(a,h)antracen mg/kg Ts 25% ISO 18287:2008 mod Naftalen < mg/kg Ts 25% ISO 18287:2008 mod Acenaftylen < mg/kg Ts 25% ISO 18287:2008 mod Acenaften mg/kg Ts 25% ISO 18287:2008 mod Fluoren mg/kg Ts 30% ISO 18287:2008 mod Fenantren 0.48 mg/kg Ts 25% ISO 18287:2008 mod Antracen 0.11 mg/kg Ts 25% ISO 18287:2008 mod Fluoranten 0.97 mg/kg Ts 25% ISO 18287:2008 mod Pyren 0.78 mg/kg Ts 25% ISO 18287:2008 mod Benzo(g,h,i)perylen 0.29 mg/kg Ts 25% ISO 18287:2008 mod Summa PAH med låg molekylvikt mg/kg Ts Summa PAH med medelhög molekylvikt 2.4 mg/kg Ts Summa PAH med hög molekylvikt 2.9 mg/kg Ts Summa cancerogena PAH 2.6 mg/kg Ts Summa övriga PAH 2.7 mg/kg Ts Summa totala PAH mg/kg Ts Arsenik As 2.1 mg/kg Ts 30% SS / ICP-AES Barium Ba 59 mg/kg Ts 20% SS / ICP-AES Bly Pb 28 mg/kg Ts 30% SS / ICP-AES Kadmium Cd 0.31 mg/kg Ts 30% SS / ICP-AES Kobolt Co 3.1 mg/kg Ts 30% SS / ICP-AES Koppar Cu 13 mg/kg Ts 30% SS / ICP-AES Krom Cr 14 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg mg/kg Ts 20% SS / ICP-AES Nickel Ni 7.1 mg/kg Ts 30% SS / ICP-AES Vanadin V 19 mg/kg Ts 35% SS / ICP-AES Zink Zn 330 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: jenny.svensson@wspgroup.se (jenny.svensson@wspgroup.se) Annette Carlsson, Rapportansvarig Denna rapport är elektroniskt signerad. Förklaringar AR-003v39 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. 4 (17) Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 2 av 2

28 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Bilaga JM AB Jessica Paulin STOCKHOLM AR-16-SL EUSELI Í%R%^Â!'}k}Î Kundnummer: SL Analysrapport Uppdragsmärkn. P , Motorn Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: 16W03_7_8 Provtagningsplats: Råsundavägen 101 Djup (m) Provtagare 3-4 Jenny Svensson Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 79.3 % 10% SS-EN 12880:2000 Glödförlust 1.7 % Ts 10% SS-EN 12879:2000 TOC beräknat 0.97 % TS. Bensen < mg/kg Ts 30% LidMiljö.0A Toluen < 0.10 mg/kg Ts 30% LidMiljö.0A Etylbensen < 0.10 mg/kg Ts 30% LidMiljö.0A M/P/O-ylen < 0.10 mg/kg Ts 30% LidMiljö.0A Summa TE < 0.20 mg/kg Ts 30% LidMiljö.0A Alifater >C5-C8 < 5.0 mg/kg Ts 30% LidMiljö.0A Alifater >C8-C10 < 3.0 mg/kg Ts 35% LidMiljö.0A Alifater >C10-C12 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C12-C16 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C5-C16 < 9.0 mg/kg Ts Alifater >C16-C35 < 10 mg/kg Ts 30% SPI 2011 Aromater >C8-C10 < 4.0 mg/kg Ts 30% LidMiljö.0A Aromater >C10-C16 < 0.90 mg/kg Ts 20% SPI 2011 Metylkrysener/benzo(antracener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Metylpyren/fluorantener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Aromater >C16-C35 < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Oljetyp < C10 Oljetyp > C10 Utgår Utgår * * Benso(antracen < mg/kg Ts 25% ISO 18287:2008 mod Krysen < mg/kg Ts 25% ISO 18287:2008 mod Benso(b,k)fluoranten mg/kg Ts 25% ISO 18287:2008 mod Benzo(pyren < mg/kg Ts 25% ISO 18287:2008 mod Indeno(1,2,3-cd)pyren < mg/kg Ts 25% ISO 18287:2008 mod Förklaringar AR-003v39 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. 5 (17) Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 2

29 AR-16-SL EUSELI Í%R%^Â!'}k}Î Bilaga Dibenso(a,h)antracen < mg/kg Ts 25% ISO 18287:2008 mod Naftalen < mg/kg Ts 25% ISO 18287:2008 mod Acenaftylen < mg/kg Ts 25% ISO 18287:2008 mod Acenaften < mg/kg Ts 25% ISO 18287:2008 mod Fluoren < mg/kg Ts 30% ISO 18287:2008 mod Fenantren mg/kg Ts 25% ISO 18287:2008 mod Antracen < mg/kg Ts 25% ISO 18287:2008 mod Fluoranten mg/kg Ts 25% ISO 18287:2008 mod Pyren mg/kg Ts 25% ISO 18287:2008 mod Benzo(g,h,i)perylen < mg/kg Ts 25% ISO 18287:2008 mod Summa PAH med låg molekylvikt < mg/kg Ts Summa PAH med medelhög molekylvikt 0.18 mg/kg Ts Summa PAH med hög molekylvikt 0.14 mg/kg Ts Summa cancerogena PAH 0.13 mg/kg Ts Summa övriga PAH 0.24 mg/kg Ts Summa totala PAH mg/kg Ts Arsenik As < 2.3 mg/kg Ts 30% SS / ICP-AES Barium Ba 48 mg/kg Ts 20% SS / ICP-AES Bly Pb 11 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 7.4 mg/kg Ts 30% SS / ICP-AES Koppar Cu 19 mg/kg Ts 30% SS / ICP-AES Krom Cr 26 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg mg/kg Ts 20% SS / ICP-AES Nickel Ni 16 mg/kg Ts 30% SS / ICP-AES Vanadin V 36 mg/kg Ts 35% SS / ICP-AES Zink Zn 66 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: jenny.svensson@wspgroup.se (jenny.svensson@wspgroup.se) Annette Carlsson, Rapportansvarig Denna rapport är elektroniskt signerad. Förklaringar AR-003v39 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. 6 (17) Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 2 av 2

30 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Bilaga JM AB Jessica Paulin STOCKHOLM AR-17-SL EUSELI Í%R%^Â!1_g}Î Kundnummer: SL Analysrapport Uppdragsmärkn. P , Motorn Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: 17W4N Provtagningsplats: Råsundavägen 101 Djup (m) Provtagare Provtagningsdatum 0,4-0,6 Anna Hylin Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 87.8 % 10% SS-EN 12880:2000 Glödförlust 0.6 % Ts 10% SS-EN 12879:2000 TOC beräknat 0.34 % TS. Bensen < mg/kg Ts 30% LidMiljö.0A Toluen < 0.10 mg/kg Ts 30% LidMiljö.0A Etylbensen < 0.10 mg/kg Ts 30% LidMiljö.0A M/P/O-ylen < 0.10 mg/kg Ts 30% LidMiljö.0A Summa TE < 0.20 mg/kg Ts 30% LidMiljö.0A Alifater >C5-C8 < 5.0 mg/kg Ts 30% LidMiljö.0A Alifater >C8-C10 < 3.0 mg/kg Ts 35% LidMiljö.0A Alifater >C10-C12 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C12-C16 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C16-C35 < 10 mg/kg Ts 30% SPI 2011 Alifater >C5-C16 < 9.0 mg/kg Ts Aromater >C8-C10 < 4.0 mg/kg Ts 30% LidMiljö.0A Aromater >C10-C16 < 0.90 mg/kg Ts 20% SPI 2011 Metylkrysener/benzo(antracener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Metylpyren/fluorantener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Aromater >C16-C35 < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Oljetyp < C10 Oljetyp > C10 Utgår Utgår * * Benso(antracen < mg/kg Ts 25% ISO 18287:2008 mod Krysen < mg/kg Ts 25% ISO 18287:2008 mod Benso(b,k)fluoranten < mg/kg Ts 25% ISO 18287:2008 mod Benzo(pyren < mg/kg Ts 25% ISO 18287:2008 mod Indeno(1,2,3-cd)pyren < mg/kg Ts 25% ISO 18287:2008 mod Förklaringar AR-003v39 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. 7 (17) Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 3

31 AR-17-SL EUSELI Í%R%^Â!1_g}Î Bilaga Dibenso(a,h)antracen < mg/kg Ts 25% ISO 18287:2008 mod Naftalen < mg/kg Ts 25% ISO 18287:2008 mod Acenaftylen < mg/kg Ts 25% ISO 18287:2008 mod Acenaften < mg/kg Ts 25% ISO 18287:2008 mod Fluoren < mg/kg Ts 30% ISO 18287:2008 mod Fenantren < mg/kg Ts 25% ISO 18287:2008 mod Antracen < mg/kg Ts 25% ISO 18287:2008 mod Fluoranten < mg/kg Ts 25% ISO 18287:2008 mod Pyren < mg/kg Ts 25% ISO 18287:2008 mod Benzo(g,h,i)perylen < mg/kg Ts 25% ISO 18287:2008 mod Summa PAH med låg molekylvikt < mg/kg Ts Summa PAH med medelhög molekylvikt < mg/kg Ts Summa PAH med hög molekylvikt < 0.11 mg/kg Ts Summa cancerogena PAH < mg/kg Ts Summa övriga PAH < 0.14 mg/kg Ts Summa totala PAH16 < 0.23 mg/kg Ts Arsenik As < 2.1 mg/kg Ts 30% SS / ICP-AES Barium Ba 17 mg/kg Ts 20% SS / ICP-AES Bly Pb 3.5 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 27 mg/kg Ts 30% SS / ICP-AES Koppar Cu 6.4 mg/kg Ts 30% SS / ICP-AES Krom Cr 6.8 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg < mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 5.4 mg/kg Ts 30% SS / ICP-AES Vanadin V 10 mg/kg Ts 35% SS / ICP-AES Zink Zn 19 mg/kg Ts 25% SS / ICP-AES Diklormetan < mg/kg Ts 30% LidMiljö.0A Triklormetan < mg/kg Ts 25% LidMiljö.0A Tetraklormetan < mg/kg Ts 25% LidMiljö.0A ,1,2-Trikloreten < mg/kg Ts 20% LidMiljö.0A Tetrakloreten < mg/kg Ts 20% LidMiljö.0A ,1-Dikloretan < mg/kg Ts 30% LidMiljö.0A ,2-Dikloretan < mg/kg Ts 25% LidMiljö.0A ,1,1-Trikloretan < mg/kg Ts 25% LidMiljö.0A ,1,2-Trikloretan < mg/kg Ts 30% LidMiljö.0A cis-1,2-dikloreten < mg/kg Ts 25% LidMiljö.0A trans-1,2-dikloreten < mg/kg Ts 30% LidMiljö.0A Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Förklaringar AR-003v39 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. 8 (17) Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 2 av 3

32 AR-17-SL EUSELI Í%R%^Â!1_g}Î Bilaga Maria Lindberg Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. Förklaringar AR-003v39 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. 9 (17) Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 3 av 3

33 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Bilaga JM AB Jessica Paulin STOCKHOLM AR-17-SL EUSELI Í%R%^Â!1_hÊÎ Kundnummer: SL Analysrapport Uppdragsmärkn. P , Motorn Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: 17W05N Provtagningsplats: Råsundavägen 101 Djup (m) Provtagare Provtagningsdatum 0,38-0,55 Anna Hylin Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 86.1 % 10% SS-EN 12880:2000 Glödförlust 2.1 % Ts 10% SS-EN 12879:2000 TOC beräknat 1.2 % TS. Bensen < mg/kg Ts 30% LidMiljö.0A Toluen < 0.10 mg/kg Ts 30% LidMiljö.0A Etylbensen < 0.10 mg/kg Ts 30% LidMiljö.0A M/P/O-ylen < 0.10 mg/kg Ts 30% LidMiljö.0A Summa TE < 0.20 mg/kg Ts 30% LidMiljö.0A Alifater >C5-C8 < 5.0 mg/kg Ts 30% LidMiljö.0A Alifater >C8-C10 < 3.0 mg/kg Ts 35% LidMiljö.0A Alifater >C10-C12 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C12-C16 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C16-C35 < 10 mg/kg Ts 30% SPI 2011 Alifater >C5-C16 < 9.0 mg/kg Ts Aromater >C8-C10 < 4.0 mg/kg Ts 30% LidMiljö.0A Aromater >C10-C16 < 0.90 mg/kg Ts 20% SPI 2011 Metylkrysener/benzo(antracener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Metylpyren/fluorantener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Aromater >C16-C35 < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Oljetyp < C10 Oljetyp > C10 Utgår Utgår * * Benso(antracen mg/kg Ts 25% ISO 18287:2008 mod Krysen mg/kg Ts 25% ISO 18287:2008 mod Benso(b,k)fluoranten 0.16 mg/kg Ts 25% ISO 18287:2008 mod Benzo(pyren mg/kg Ts 25% ISO 18287:2008 mod Indeno(1,2,3-cd)pyren mg/kg Ts 25% ISO 18287:2008 mod Förklaringar AR-003v39 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. 10 (17) Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 2

34 AR-17-SL EUSELI Í%R%^Â!1_hÊÎ Bilaga Dibenso(a,h)antracen < mg/kg Ts 25% ISO 18287:2008 mod Naftalen < mg/kg Ts 25% ISO 18287:2008 mod Acenaftylen < mg/kg Ts 25% ISO 18287:2008 mod Acenaften < mg/kg Ts 25% ISO 18287:2008 mod Fluoren < mg/kg Ts 30% ISO 18287:2008 mod Fenantren mg/kg Ts 25% ISO 18287:2008 mod Antracen < mg/kg Ts 25% ISO 18287:2008 mod Fluoranten 0.19 mg/kg Ts 25% ISO 18287:2008 mod Pyren 0.16 mg/kg Ts 25% ISO 18287:2008 mod Benzo(g,h,i)perylen mg/kg Ts 25% ISO 18287:2008 mod Summa PAH med låg molekylvikt < mg/kg Ts Summa PAH med medelhög molekylvikt 0.45 mg/kg Ts Summa PAH med hög molekylvikt 0.57 mg/kg Ts Summa cancerogena PAH 0.51 mg/kg Ts Summa övriga PAH 0.55 mg/kg Ts Summa totala PAH mg/kg Ts Arsenik As 2.6 mg/kg Ts 30% SS / ICP-AES Barium Ba 37 mg/kg Ts 20% SS / ICP-AES Bly Pb 13 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 6.6 mg/kg Ts 30% SS / ICP-AES Koppar Cu 13 mg/kg Ts 30% SS / ICP-AES Krom Cr 16 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 9.4 mg/kg Ts 30% SS / ICP-AES Vanadin V 20 mg/kg Ts 35% SS / ICP-AES Zink Zn 41 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: anna.hylin@wspgroup.se (anna.hylin@wspgroup.se) Maria Lindberg (maria.lindberg@wspgroup.se) Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. Förklaringar AR-003v39 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. 11 (17) Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 2 av 2

35 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Bilaga JM AB Jessica Paulin STOCKHOLM AR-17-SL EUSELI Í%R%^Â!1OJ-Î Kundnummer: SL Analysrapport Uppdragsmärkn. P , Motorn Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: 17W06N Provtagningsplats: Råsundavägen 101 Djup (m) Provtagare Provtagningsdatum 0,04-0,15 Anna Hylin Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 98.4 % 5% SS-EN 12880:2000 Bensen < mg/kg Ts 30% LidMiljö.0A Toluen < 0.10 mg/kg Ts 30% LidMiljö.0A Etylbensen < 0.10 mg/kg Ts 30% LidMiljö.0A M/P/O-ylen < 0.10 mg/kg Ts 30% LidMiljö.0A Summa TE < 0.20 mg/kg Ts 30% LidMiljö.0A Alifater >C5-C8 < 5.0 mg/kg Ts 30% LidMiljö.0A Alifater >C8-C10 < 3.0 mg/kg Ts 35% LidMiljö.0A Alifater >C10-C12 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C12-C16 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C16-C35 52 mg/kg Ts 30% SPI 2011 Alifater >C5-C16 < 9.0 mg/kg Ts Aromater >C8-C10 < 4.0 mg/kg Ts 30% LidMiljö.0A Aromater >C10-C mg/kg Ts 20% SPI 2011 Metylkrysener/benzo(antracener 6.2 mg/kg Ts 25% SIS: TK 535 N 012 Metylpyren/fluorantener 10 mg/kg Ts 25% SIS: TK 535 N 012 Aromater >C16-C35 16 mg/kg Ts 25% SIS: TK 535 N 012 Oljetyp < C10 Oljetyp > C10 Utgår Ospec * * Benso(antracen 9.3 mg/kg Ts 25% ISO 18287:2008 mod Krysen 7.9 mg/kg Ts 25% ISO 18287:2008 mod Benso(b,k)fluoranten 14 mg/kg Ts 25% ISO 18287:2008 mod Benzo(pyren 6.5 mg/kg Ts 25% ISO 18287:2008 mod Indeno(1,2,3-cd)pyren 5.0 mg/kg Ts 25% ISO 18287:2008 mod Dibenso(a,h)antracen 1.7 mg/kg Ts 25% ISO 18287:2008 mod Naftalen < mg/kg Ts 25% ISO 18287:2008 mod Förklaringar AR-003v39 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. 12 (17) Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 2

36 AR-17-SL EUSELI Í%R%^Â!1OJ-Î Bilaga Acenaftylen 0.61 mg/kg Ts 25% ISO 18287:2008 mod Acenaften mg/kg Ts 25% ISO 18287:2008 mod Fluoren 0.24 mg/kg Ts 30% ISO 18287:2008 mod Fenantren 4.3 mg/kg Ts 25% ISO 18287:2008 mod Antracen 1.5 mg/kg Ts 25% ISO 18287:2008 mod Fluoranten 12 mg/kg Ts 25% ISO 18287:2008 mod Pyren 8.6 mg/kg Ts 25% ISO 18287:2008 mod Benzo(g,h,i)perylen 4.7 mg/kg Ts 25% ISO 18287:2008 mod Summa PAH med låg molekylvikt 0.70 mg/kg Ts Summa PAH med medelhög molekylvikt 27 mg/kg Ts Summa PAH med hög molekylvikt 49 mg/kg Ts Summa cancerogena PAH 44 mg/kg Ts Summa övriga PAH 32 mg/kg Ts Summa totala PAH16 76 mg/kg Ts Arsenik As 4.8 mg/kg Ts 30% SS / ICP-AES Barium Ba 54 mg/kg Ts 20% SS / ICP-AES Bly Pb 110 mg/kg Ts 30% SS / ICP-AES Kadmium Cd 0.23 mg/kg Ts 30% SS / ICP-AES Kobolt Co 4.1 mg/kg Ts 30% SS / ICP-AES Koppar Cu 93 mg/kg Ts 30% SS / ICP-AES Krom Cr 15 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg 17 mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 8.2 mg/kg Ts 30% SS / ICP-AES Vanadin V 19 mg/kg Ts 35% SS / ICP-AES Zink Zn 97 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: anna.hylin@wspgroup.se (anna.hylin@wspgroup.se) Maria Lindberg (maria.lindberg@wspgroup.se) Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. Förklaringar AR-003v39 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. 13 (17) Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 2 av 2

37 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Bilaga JM AB Jessica Paulin STOCKHOLM AR-17-SL EUSELI Í%R%^Â!1OK6Î Kundnummer: SL Analysrapport Uppdragsmärkn. P , Motorn Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: 17W07N Provtagningsplats: Råsundavägen 101 Djup (m) Provtagare Provtagningsdatum 0,08-0,3 Anna Hylin Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 94.5 % 5% SS-EN 12880:2000 Bensen < mg/kg Ts 30% LidMiljö.0A Toluen < 0.10 mg/kg Ts 30% LidMiljö.0A Etylbensen < 0.10 mg/kg Ts 30% LidMiljö.0A M/P/O-ylen < 0.10 mg/kg Ts 30% LidMiljö.0A Summa TE < 0.20 mg/kg Ts 30% LidMiljö.0A Alifater >C5-C8 < 5.0 mg/kg Ts 30% LidMiljö.0A Alifater >C8-C10 < 3.0 mg/kg Ts 35% LidMiljö.0A Alifater >C10-C12 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C12-C16 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C16-C35 59 mg/kg Ts 30% SPI 2011 Alifater >C5-C16 < 9.0 mg/kg Ts Aromater >C8-C10 < 4.0 mg/kg Ts 30% LidMiljö.0A Aromater >C10-C16 < 0.90 mg/kg Ts 20% SPI 2011 Metylkrysener/benzo(antracener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Metylpyren/fluorantener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Aromater >C16-C35 < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Oljetyp < C10 Oljetyp > C10 Utgår Ospec * * Benso(antracen mg/kg Ts 25% ISO 18287:2008 mod Krysen mg/kg Ts 25% ISO 18287:2008 mod Benso(b,k)fluoranten 0.12 mg/kg Ts 25% ISO 18287:2008 mod Benzo(pyren mg/kg Ts 25% ISO 18287:2008 mod Indeno(1,2,3-cd)pyren 0.11 mg/kg Ts 25% ISO 18287:2008 mod Dibenso(a,h)antracen < mg/kg Ts 25% ISO 18287:2008 mod Naftalen < mg/kg Ts 25% ISO 18287:2008 mod Förklaringar AR-003v39 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. 14 (17) Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 2

38 AR-17-SL EUSELI Í%R%^Â!1OK6Î Bilaga Acenaftylen < mg/kg Ts 25% ISO 18287:2008 mod Acenaften < mg/kg Ts 25% ISO 18287:2008 mod Fluoren < mg/kg Ts 30% ISO 18287:2008 mod Fenantren mg/kg Ts 25% ISO 18287:2008 mod Antracen < mg/kg Ts 25% ISO 18287:2008 mod Fluoranten mg/kg Ts 25% ISO 18287:2008 mod Pyren mg/kg Ts 25% ISO 18287:2008 mod Benzo(g,h,i)perylen 0.28 mg/kg Ts 25% ISO 18287:2008 mod Summa PAH med låg molekylvikt < mg/kg Ts Summa PAH med medelhög molekylvikt 0.27 mg/kg Ts Summa PAH med hög molekylvikt 0.67 mg/kg Ts Summa cancerogena PAH 0.39 mg/kg Ts Summa övriga PAH 0.59 mg/kg Ts Summa totala PAH mg/kg Ts Arsenik As 4.9 mg/kg Ts 30% SS / ICP-AES Barium Ba 120 mg/kg Ts 20% SS / ICP-AES Bly Pb 52 mg/kg Ts 30% SS / ICP-AES Kadmium Cd 0.30 mg/kg Ts 30% SS / ICP-AES Kobolt Co 4.0 mg/kg Ts 30% SS / ICP-AES Koppar Cu 23 mg/kg Ts 30% SS / ICP-AES Krom Cr 12 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 7.3 mg/kg Ts 30% SS / ICP-AES Vanadin V 24 mg/kg Ts 35% SS / ICP-AES Zink Zn 210 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: anna.hylin@wspgroup.se (anna.hylin@wspgroup.se) Maria Lindberg (maria.lindberg@wspgroup.se) Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. Förklaringar AR-003v39 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. 15 (17) Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 2 av 2

39 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Bilaga JM AB Jessica Paulin STOCKHOLM AR-17-SL EUSELI Í%R%^Â!1OL?Î Kundnummer: SL Analysrapport Uppdragsmärkn. P , Motorn Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: 17W08N Provtagningsplats: Råsundavägen 101 Djup (m) Provtagare Provtagningsdatum 0,22-0,49 Anna Hylin Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 92.8 % 5% SS-EN 12880:2000 Bensen < mg/kg Ts 30% LidMiljö.0A Toluen < 0.10 mg/kg Ts 30% LidMiljö.0A Etylbensen < 0.10 mg/kg Ts 30% LidMiljö.0A M/P/O-ylen < 0.10 mg/kg Ts 30% LidMiljö.0A Summa TE < 0.20 mg/kg Ts 30% LidMiljö.0A Alifater >C5-C8 < 5.0 mg/kg Ts 30% LidMiljö.0A Alifater >C8-C10 < 3.0 mg/kg Ts 35% LidMiljö.0A Alifater >C10-C12 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C12-C16 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C16-C35 < 10 mg/kg Ts 30% SPI 2011 Alifater >C5-C16 < 9.0 mg/kg Ts Aromater >C8-C10 < 4.0 mg/kg Ts 30% LidMiljö.0A Aromater >C10-C16 < 0.90 mg/kg Ts 20% SPI 2011 Metylkrysener/benzo(antracener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Metylpyren/fluorantener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Aromater >C16-C35 < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Oljetyp < C10 Oljetyp > C10 Utgår Utgår * * Benso(antracen < mg/kg Ts 25% ISO 18287:2008 mod Krysen < mg/kg Ts 25% ISO 18287:2008 mod Benso(b,k)fluoranten < mg/kg Ts 25% ISO 18287:2008 mod Benzo(pyren < mg/kg Ts 25% ISO 18287:2008 mod Indeno(1,2,3-cd)pyren < mg/kg Ts 25% ISO 18287:2008 mod Dibenso(a,h)antracen < mg/kg Ts 25% ISO 18287:2008 mod Naftalen < mg/kg Ts 25% ISO 18287:2008 mod Förklaringar AR-003v39 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. 16 (17) Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 2

40 AR-17-SL EUSELI Í%R%^Â!1OL?Î Bilaga Acenaftylen < mg/kg Ts 25% ISO 18287:2008 mod Acenaften < mg/kg Ts 25% ISO 18287:2008 mod Fluoren < mg/kg Ts 30% ISO 18287:2008 mod Fenantren < mg/kg Ts 25% ISO 18287:2008 mod Antracen < mg/kg Ts 25% ISO 18287:2008 mod Fluoranten < mg/kg Ts 25% ISO 18287:2008 mod Pyren < mg/kg Ts 25% ISO 18287:2008 mod Benzo(g,h,i)perylen < mg/kg Ts 25% ISO 18287:2008 mod Summa PAH med låg molekylvikt < mg/kg Ts Summa PAH med medelhög molekylvikt < mg/kg Ts Summa PAH med hög molekylvikt < 0.11 mg/kg Ts Summa cancerogena PAH < mg/kg Ts Summa övriga PAH < 0.14 mg/kg Ts Summa totala PAH16 < 0.23 mg/kg Ts Arsenik As 5.0 mg/kg Ts 30% SS / ICP-AES Barium Ba 13 mg/kg Ts 20% SS / ICP-AES Bly Pb 4.0 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 2.7 mg/kg Ts 30% SS / ICP-AES Koppar Cu 6.5 mg/kg Ts 30% SS / ICP-AES Krom Cr 6.1 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg < mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 3.3 mg/kg Ts 30% SS / ICP-AES Vanadin V 13 mg/kg Ts 35% SS / ICP-AES Zink Zn 19 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: anna.hylin@wspgroup.se (anna.hylin@wspgroup.se) Maria Lindberg (maria.lindberg@wspgroup.se) Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. Förklaringar AR-003v39 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. 17 (17) Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 2 av 2

41 Bilaga 5 Råsundavägen 101, Solna Analysresultat porluft med jämförvärden sid 1 (1) Objekt: Råsundavägen , 17W01 Luftvolym, 20 liter , 17W02 Luftvolym, 20 liter , 17W03 Luftvolym, 18 liter 17W01 17W02 17W03 Jämförvärden inomhusluft Omräkning till Omräkning till Omräkning till Mätosäkerhet Uppmätt inomhusluft Uppmätt inomhusluft Uppmätt inomhusluft NV 5976 halt i Utspädning halt i Utspädning halt i Utspädning Metod Ämne Enhet porluft porluft/inomhusl porluft porluft/inomhusl porluft porluft/inomhusl % Risk inh RfC Anm. uft 6000 ggr uft 6000 ggr uft 6000 ggr µg/m 3 µg/m 3 >C6-C10 (µg/m³) < ,067 <280 GC-FID ± alif >C6-C8 och >C8-C10 >C10-C25 (µg/m³) < ,075 <280 GC-FID ± alif >C10-C12 och >C12-C16 >C6-C25 (µg/m³) ,142 - GC-FID ±20 Bensen (µg/m³) <0.25 <0.25 5,8 0,00097 GC-MS ±20 1,7 Toluen (µg/m³) <2.5 < ,0040 GC-MS ± Etylbensen (µg/m³) <0.49 <0.5 4,4 0,00073 GC-MS ± o-ylen (µg/m³) <0.49 <0.5 6,3 0,0011 GC-MS ± m/p-ylen (µg/m³) <0.49 1,3 0, ,0028 GC-MS ± C9-aromater (µg/m³) <1.5 6,8 0, ,0023 GC-MS ± arom >C8-C10 C10-aromater (µg/m³) <1.5 <1.5 1,7 0,00028 GC-MS ± arom >C8-C10 Kloroform, Triklormetan (µg/m³) <0.49 <0.5 <0.56 GC-MS ± ,1,1-Trikloretan (µg/m³) <0.49 <0.5 <0.56 GC-MS ± Koltetraklorid, Tetraklormetan (µg/m³) <0.49 <0.5 <0.56 GC-MS ±20 6,1 Trikloretylen (µg/m³) 3,1 0,0005 3,6 0, <0.56 GC-MS ±20 23 Tetrakloretylen (µg/m³) 1,1 0, ,0018 <0.56 GC-MS ± Vinylklorid (µg/m³) <0.2 <0.2 <0.22 GC-MS ±30 1,1-Dikloreten (µg/m³) <0.2 <0.2 <0.22 GC-MS ±24 trans-1,2-dikloreten (µg/m³) <0.2 0,61 0,0001 <0.22 GC-MS ±20 cis-1,2-dikloreten (µg/m³) 3,7 0, ,0078 <0.22 GC-MS ±28 1,1-Dikloretan (µg/m³) <0.2 <0.2 <0.22 GC-MS ±20 1,2-Dikloretan (µg/m³) <0.049 <0.05 <0.060 GC-MS ±20 3,6 Kloretan** (µg/m³) <1.5 <1.5 <1.7 GC-MS ±30

42 Bilaga Provsvar och faktura till JM AB Jessica Paulin STOCKHOLM RESULTATREDOVISNING AV KEMISKA ANALYSER Denna rapport med bilagor får endast återges i sin helhet om inte utfärdande laboratorium i förväg skriftligen godkänt annat. Objekt Råsundavägen 101 Provnummer (3 st) Ansvarig provtagare Leo Regazzoni Provtagningsdatum Ankomst till laboratoriet Analysansvarig Eurofins Pegasuslab AB Uppdragsnummer EUSEUP Denna analysrapport är elektroniskt signerad. Per-Anders Frändberg, Analytical Service Manager Rapportkod: AR-17-LU Eurofins Pegasuslab AB Box 97, Uppsala * Tel * Org. nr Besöksadress: Rapsgatan 21, Uppsala * 1 (4) Sid 1 av 4

43 Bilaga Analysresultat BTE+TVOC+C9-C10 aromater+klor.lösn.medel+klor.nedb. (*CA) Objekt: Råsundavägen 101 Provnr Provmärkning Luftvolym¹ W01 20 liter W02 20 liter Substans (µg/m³) (µg/m³) Metod Mätosäkerhet(%) Ort >C6-C10 < GC-FID ±20 Vejen >C10-C25 < GC-FID ±20 Vejen >C6-C25 Sum # 850 GC-FID ±20 Vejen Bensen <0.25 <0.25 GC-MS ±20 Vejen Toluen <2.5 <2.5 GC-MS ±20 Vejen Etylbensen <0.49 <0.5 GC-MS ±20 Vejen o-ylen <0.49 <0.5 GC-MS ±20 Vejen m/p-ylen < GC-MS ±20 Vejen C9-aromater < GC-MS ±20 Vejen C10-aromater <1.5 <1.5 GC-MS ±20 Vejen Kloroform <0.49 <0.5 GC-MS ±20 Vejen 1,1,1-Trikloretan <0.49 <0.5 GC-MS ±20 Vejen Tetraklormetan <0.49 <0.5 GC-MS ±20 Vejen Trikloretylen GC-MS ±20 Vejen Tetrakloretylen GC-MS ±20 Vejen Vinylklorid <0.2 <0.2 GC-MS ±30 Vejen 1,1-Dikloreten <0.2 <0.2 GC-MS ±24 Vejen trans-1,2-dikloreten < GC-MS ±20 Vejen cis-1,2-dikloreten GC-MS ±28 Vejen 1,1-Dikloretan <0.2 <0.2 GC-MS ±20 Vejen 1,2-Dikloretan <0.049 <0.05 GC-MS ±20 Vejen Kloretan** <1.5 <1.5 GC-MS ±30 Vejen ¹ : Resultat beräknat från kunduppgift # : Ingen parameter påvisad. **: Omfattas ej av ackrediteringen. < : Mindre än > : Större än Ackrediterad enligt DS EN ISO/IEC DANAK 168 Denna analysrapport är elektroniskt signerad. Per-Anders Frändberg, Analytical Service Manager Rapportkod: AR-17-LU Eurofins Pegasuslab AB Box 97, Uppsala * Tel * Org. nr Besöksadress: Rapsgatan 21, Uppsala * 2 (4) Sid 2 av 4

44 Analysresultat BTE+TVOC+C9-C10 aromater+klor.lösn.medel+klor.nedb. (*CA) Bilaga Objekt: Råsundavägen 101 Provnr Provmärkning Luftvolym¹ W03 18 liter Substans (µg/m³) Metod Mätosäkerhet(%) Ort >C6-C10 <280 GC-FID ±20 Vejen >C10-C25 <280 GC-FID ±20 Vejen >C6-C25 Sum # GC-FID ±20 Vejen Bensen 5.8 GC-MS ±20 Vejen Toluen 24 GC-MS ±20 Vejen Etylbensen 4.4 GC-MS ±20 Vejen o-ylen 6.3 GC-MS ±20 Vejen m/p-ylen 17 GC-MS ±20 Vejen C9-aromater 14 GC-MS ±20 Vejen C10-aromater 1.7 GC-MS ±20 Vejen Kloroform <0.56 GC-MS ±20 Vejen 1,1,1-Trikloretan <0.56 GC-MS ±20 Vejen Tetraklormetan <0.56 GC-MS ±20 Vejen Trikloretylen <0.56 GC-MS ±20 Vejen Tetrakloretylen <0.56 GC-MS ±20 Vejen Vinylklorid <0.22 GC-MS ±30 Vejen 1,1-Dikloreten <0.22 GC-MS ±24 Vejen trans-1,2-dikloreten <0.22 GC-MS ±20 Vejen cis-1,2-dikloreten <0.22 GC-MS ±28 Vejen 1,1-Dikloretan <0.22 GC-MS ±20 Vejen 1,2-Dikloretan <0.060 GC-MS ±20 Vejen Kloretan** <1.7 GC-MS ±30 Vejen ¹ : Resultat beräknat från kunduppgift # : Ingen parameter påvisad. **: Omfattas ej av ackrediteringen. < : Mindre än > : Större än Ackrediterad enligt DS EN ISO/IEC DANAK 168 ANSVAR Eurofins Pegasuslab AB ansvarar för provets hantering från ankomsten till laboratoriet till dess att provsvaret är klart, skickat till kund och arkiverat. Eurofins Pegasuslab AB ansvarar inte för provets hantering vid provtagning och transport till laboratoriet. *CA = Eurofins Miljø A/S, Vejen Denna analysrapport är elektroniskt signerad. Per-Anders Frändberg, Analytical Service Manager Rapportkod: AR-17-LU Eurofins Pegasuslab AB Box 97, Uppsala * Tel * Org. nr Besöksadress: Rapsgatan 21, Uppsala * 3 (4) Sid 3 av 4

45 Bilaga Denna analysrapport är elektroniskt signerad. Per-Anders Frändberg, Analytical Service Manager Rapportkod: AR-17-LU Eurofins Pegasuslab AB Box 97, Uppsala * Tel * Org. nr Besöksadress: Rapsgatan 21, Uppsala * 4 (4) Sid 4 av 4

46 Teckenförklaring Porgas fjordprov f 17W08N f 17W02N 17W04N Ritningsunderlag Relationshandling nummer A30:51:002 Gyllenforsen Fastigheter AB Harald Schmalensee Arkitektkontor AB BET ANT ÄNDRINGEN AVSER DATUM SIGN Råsundavägen 101, Solna JM AB WSP Environmental Avdelningen Mark och Vatten STOCKHOLM-GLOBEN Tel: UPPDRAG NR RITAD/KONSTRUERAD AV HANDLÄGGARE A.Hylin M. Lindberg DATUM ANSVARIG M. Lindberg Plan 1 Jordprovtagning Porgasprovtagning NUMMER N101_1 BET

47 Teckenförklaring Porgas fjordprov ( Ej prov ( 17W01N_1 17W03N f 17W03N_1 ( f 17W07N 17W03N_3 17W03N_2 (( 17W06N f 17W01N 17W09N Ritningsunderlag Relationshandling nummer A30:51:002 Gyllenforsen Fastigheter AB Harald Schmalensee Arkitektkontor AB BET ANT ÄNDRINGEN AVSER DATUM SIGN f 17W05N Råsundavägen 101, Solna JM AB WSP Environmental Avdelningen Mark och Vatten STOCKHOLM-GLOBEN Tel: UPPDRAG NR RITAD/KONSTRUERAD AV HANDLÄGGARE A.Hylin M. Lindberg DATUM ANSVARIG M. Lindberg Plan 2 Jordprovtagning Porgasprovtagning NUMMER N101_2 BET

48 Teckenförklaring fjordprov Råsundavägen Östervägen 16W02 f 16W01 f Ritningsunderlag ArcGis Basemap BET ANT ÄNDRINGEN AVSER DATUM SIGN 16W03 f Råsundavägen 101, Solna JM AB WSP Environmental Avdelningen Mark och Vatten STOCKHOLM-GLOBEN Tel: UPPDRAG NR RITAD/KONSTRUERAD AV HANDLÄGGARE J. Svensson J. Svensson DATUM ANSVARIG M. Lindberg Jordprovtagning med skruvborr och borrbandvagn Source: Esri, DigitalGlobe, GeoEye, Earthstar Geographics, CNES/Airbus DS, USDA, USGS, AE, Getmapping, Aerogrid, IGN, IGP, swisstopo, and the GIS User Community SKALA 1:400 NUMMER N102 BET
