MILJÖTEKNISK MARKUNDERSÖKNING LUTHERGATAN, SÖDER 45:1, GÄVLE

Transkript

1 BF STAMBYTESENTREPRENAD AB MILJÖTEKNISK MARKUNDERSÖKNING LUTHERGATAN, SÖDER 45:1, GÄVLE

2 MILJÖTEKNISK MARKUNDERSÖKNING LUTHERGATAN, SÖDER 45:1, Gävle KUND BF Stambytesentreprenad AB KONSULT WSP Samhällsbyggnad Norra Skeppargatan Gävle Besök: Norra Skeppargatan 11 Tel: WSP Sverige AB Org nr: Styrelsens säte: Stockholm KONTAKTPERSONER WSP Sverige AB Christina Almgren, Handläggare , UPPDRAGSNAMN Luthergatan Söder 45.1 UPPDRAGSNUMMER FÖRFATTARE Christina Almgren DATUM ÄNDRINGSDATUM GRANSKAD AV Annika Jonsson GODKÄND AV Dokument1 2 (11)

3 INNEHÅLL 1 INLEDNING UPPDRAG OCH SYFTE OMFATTNING 4 2 OMRÅDESBESKRIVNING LOKALISERING GEOLOGISKA OCH HYDROGEOLOGISKA FÖRHÅLLANDEN 5 3 VERKSAMHETSBESKRIVNING MARKANVÄNDNING PLANERAD MARKANVÄNDNING 5 4 GENOMFÖRANDE AV UNDERSÖKNINGEN AVGRÄNSNING PROVTAGNING OCH ANALYSER 5 5 JÄMFÖRVÄRDEN JORD 6 6 RESULTAT FÄLTOBSERVATIONER LABORATORIEANALYSER 7 7 UTVÄRDERING METALLER ORGANISKA ÄMNEN ORGANISKT MATERIAL OCH PH 8 8 SAMMANFATTNING FÖRORENINGSSITUATION 8 9 FORTSATT ARBETE 9 10 INFORMATION REFERENSER 11 BILAGOR Bilaga 1 Provtagningsplan, daterad Bilaga 2 Bilaga 3 Bilaga 4 Bilaga 5 Fältprotokoll och analyser Situationsplan Sammanställning analysresultat Analysprotokoll 3 (11)

4 1 INLEDNING 1.1 UPPDRAG OCH SYFTE WSP Sverige AB har på uppdrag av BF Stambytesentreprenad AB utfört en översiktlig miljöteknisk markundersökning inom fastigheten Söder 45:1 i Gävle i inför framtagande av detaljplan för fastigheten. Syftet med undersökningen är att: q q Översiktligt bedöma om området är förorenat eller inte. Lämna ett utlåtande om rekommendationer för eventuell fortsatta undersökningar och hantering av massor. 1.2 OMFATTNING Arbetet har omfattat följande moment: q q q q Framtagande av provtagningsprogram. Fältarbete. Laboratorieanalyser. Resultat och utvärdering redovisas i rapport 2 OMRÅDESBESKRIVNING 2.1 LOKALISERING Fastigheten är belägen centralt på söder i Gävle och är ca 800 m 2, se figur 1 nedan. Fastigheten är lokaliserad centralt i Gävle. Väster om fastigheten ligger en högstadieskola. Vägarna runt fastigheten är mindre lokalgator. Figur 1:I bilden till vänster är platsen utmarkerad med en röd prick. I den högra bilden är aktull fastighet markerad med röda gränser. 4 (11)

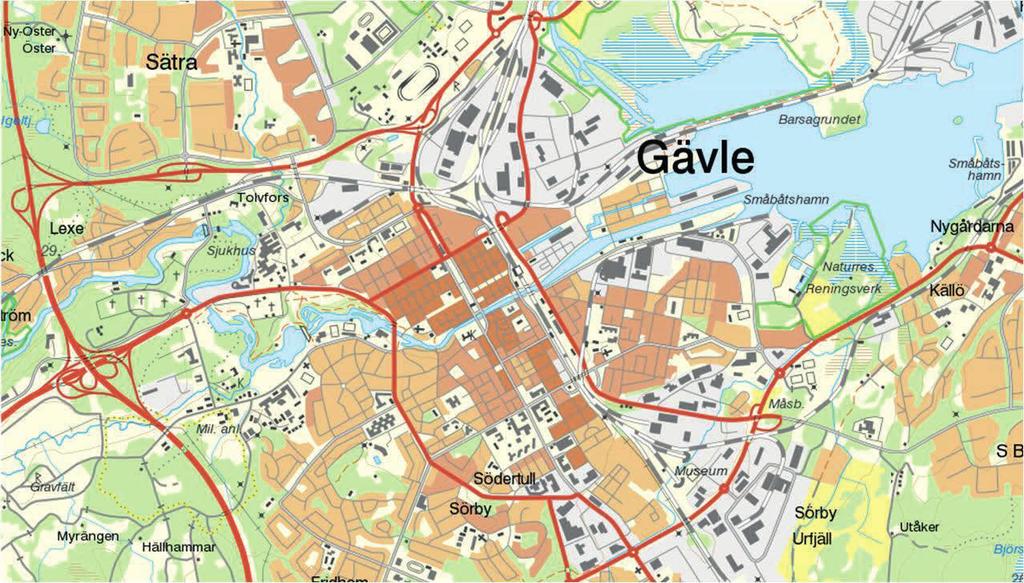

5 2.2 GEOLOGISKA OCH HYDROGEOLOGISKA FÖRHÅLLANDEN Fastigheten är belägen inom ett område som enligt SGU:s jordartskarta ska bestå av postglacial sand med underliggande lager av lera och silt. En bergborrad energibrunn finns på fastigheten och grundvattennivån påträffas 5 meter undermarkytan enligt uppgifter från SGU brunnsarkiv. 3 VERKSAMHETSBESKRIVNING 3.1 MARKANVÄNDNING På fastigheten Söder 45:1 har det funnit olika typer av verksamheter, som t.ex. cykelverkstad, bil och däckverkstad. Verksamheten är nedlagd. Mer än halva fastigheten är idag bebyggd. Övriga ytor är asfalterade förutom en smal remsa mot Övre Arbetshusgatan som är gräsbevuxen. 3.2 PLANERAD MARKANVÄNDNING Arbetet pågår med att ta fram en detaljplan för flerfamiljshus på fastigheten. Planerad byggnation har källarutrymmen som täcker hela fastigheten. 4 GENOMFÖRANDE AV UNDERSÖKNINGEN Undersökningen genomfördes enligt Förslag till provtagningsprogram, Luthergatan söder 45:1, se bilaga 1. Genomförandet avvek för provtagningen i provgrop PG W02. På grund av den stora mängden stora stenar i fyllningen beslutades att provtagningen skulle avbrytas innan man grävt ner till naturligt lagrad jord. Mängden sten gjorde det svårt att gräva och provgropen tog upp en mycket stor yta. 4.1 AVGRÄNSNING Undersökningen har genomförts på de delar av fastigheten där inga byggnader finns. 4.2 PROVTAGNING OCH ANALYSER Provpunkterna har placerats ut så de fördelades över så stor yta av fastigheten som möjligt. Tre provgropar grävdes och två jordprov från varje provgrop skickades för analys. De prover som valdes för att skickas på analys kom från fyllning som bedömdes innehålla material, ha ett utseende eller egenskaper som gjorde att de avvek från övrigt fyllningsmaterial i provgroparna och på grund av detta kunde misstänkas innehålla eventuella föroreningar. Proverna analyserades avseende metaller, fraktionerade alifater, aromater, BTE och PAH:er samt organisk kol och ph. Se fältprotokoll och val av analyser i bilaga 2. 5 (11)

6 5 JÄMFÖRVÄRDEN 5.1 JORD Uppmätta halter i jord jämförs mot Naturvårdsverkets generella riktvärden för förorenad jord (Naturvårdsverket 2009, reviderade 2016). För aktuellt område finns eventuella planer för bostadsbebyggelse. Planerna på bostadsbebyggelse gör att i denna rapport jämförs uppmätta halter i första hand mot KM som ett verktyg i utvärderingen. Halter över riktvärdena KM och MKM kan innebära en oacceptabel risk för människor och miljö, men behöver inte göra det. Faktaruta: Naturvårdsverkets generella riktvärdesscenarier, KM och MKM Naturvårdsverkets riktvärden är uppdelade i två typer av markanvändning: Känslig Markanvändning (KM): Markkvaliteten begränsar inte val av markanvändning. Marken ska t.ex. kunna användas till bostäder, daghem, odling etc. Grundvatten skyddas som naturresurs inom området och ska kunna används till dricksvatten. De exponerade grupperna antas vara barn, vuxna och äldre som lever inom området under en livstid. De flesta typer av markekosystem skyddas. Ekosystem i närbeläget ytvatten skyddas. Mindre Känslig Markanvändning (MKM): Markkvaliteten begränsar val av markanvändning. Marken kan t.ex. användas för kontor, industrier eller vägar. Grundvattnet skyddas som naturresurs 200 m nedströms området. De exponerade grupperna antas vara personer som vistas inom området under sin yrkesverksamma tid samt barn och äldre som tillfälligt vistas inom området. Vissa typer av markekosystem skyddas. Ekosystemet i närbeläget ytvatten skyddas. 6 RESULTAT 6.1 FÄLTOBSERVATIONER I de tre provgroparna förekom fyllning ovan på den naturliga jorden som bestod av lera och sandig silt. Provgroparnas placering redovisas i bilaga 3. Inget grundvatten påträffades i provgroparna. Fyllningens utseende och innehåll varierade kraftigt i de tre provgroparna, se bilaga 2 Fältnoteringar. I PG W01 förekom en fyllning med silt sand och mull överst som övergick i en sandgrusig fyllning innehållande sotfläckar och tegel. Den naturligt lagrade jorden under fyllningen var siltig sand. I PG W02 förekom en sandig och grusig fyllning som innehöll mycket sten. Stenen såg ut att kunna vara sprängsten. Materialet var mycket svårt att gräva i och på grund av det kunde inte provgropen grävas till naturligt lagrad jord. I PGW03 varierade fyllningens utseende och innehåll kraftigt. Fyllningen hade en mäktighet på 1,0 meter ovanpå den naturligt lagrade jorden som bestod av lera. Översta fyllningen var sandig och grusig. Under den på 0,3-0,5 påträffades en fyllning av sand och grus som var svart och sotig. Under det lagret förekom ett lerigt siltigt lager på 0,2 m som innehöll tegel och sten. Resterade fyllning ner till naturlig mark bestod av ett oidentifierat material, 6 (11)

7 som storleksmässigt vart det som sand, men materialet beskrivs i fältanteckningarna som att det kändes som krossade lecakulor. 6.2 LABORATORIEANALYSER Sex stycken jordprover skickades till laboratorium för analys avseende metaller, fraktionerade alifater, aromater, BTE och PAH:er. Tre av jordproverna analyserade även med avseende på total organisk kol och ph. Se fältprotokoll och val av prover för analys i bilaga 2. Alla analysrapporter finns redovisade i bilaga 5. 7 UTVÄRDERING 7.1 METALLER Totalt har sex stycken jordprover analyserats med avseende på metaller. I fyra av sex prover förekom metallhalter över riktvärdet för KM. I tabell 1 nedan redovisas alla metallhalter över KM. I tre prover förekommer metallhalter över MKM. Tabell 2: Alla metallhalter över KM är redovisade i tabellen. Halter över MKM är markerade med fet stil. Alla halterna är redovisade i mg/kg Ts Provetsmärkning PG W02 PG W02 PG W03 PG W03 KM MKM Djup 0,15 0,45 0,45 1,0 0,3-0,5 0,7-1,0 Arsenik As Barium Ba Bly Pb Kadmium Cd 0,99 0,8 0,8 12 Koppar Cu Kvicksilver Hg 0,3 0,78 0,74 0,43 0,25 2,5 Zink Zn I PG W03 förekom de högsta halterna av metaller och störst antal metaller. De metaller som påträffades över riktvärdet för KM i PG W03 var arsenik, barium, bly, kadmium, koppar, kvicksilver och zink. Halten koppar är 25 gånger högre än riktvärdet för KM. Halterna barium och koppar översteg även riktvärdet för MKM. I PG W02 påträffades bly, kadmium, koppar, kvicksilver och zink i halter över riktvärdet för KM. Zinkhalter på träffades i halter över riktvärdet för MKM. 7.2 ORGANISKA ÄMNEN Totalt har sex stycken jordprover analyserats med avseende på fraktionerade alifater, aromater, BTE och PAH:er. Inga halter av fraktionerade alifater, aromater och BTE i jordproverna översteg halterna för riktvärdet för KM. I fem av sexprover översteg halten PAH med hög molekylvikt KM och i fyra av proven översteg halten PAH med medelhög molekylvikt riktvärdet för KM. Halter PAH över KM är sammanställda i Tabell 2 nedan. 7 (11)

8 Tabell 2: Halterna PAH som överstiger riktvärdet för KM är redovisade i tabellen. Halter över MKM är markerade med fet stil. Alla halterna är redovisade i mg/kg Ts Provets märkning PG W01 PG W02 PG W02 PG W03 PG W03 KM MKM Djup 0,1-0,5 0,15 0,45 0,45 1,0 0,3-0,5 0,7-1,0 Summa PAH med medelhög molekylvikt 8,1 8,8 4,9 4,7 3,5 20 Summa PAH med hög molekylvikt 2,7 8,7 9,2 8,4 4, Provpunkt PGW02 förekommer högsta halterna PAH. Halterna är cirka 9 gånger högre än riktvärdet för KM. I provpunkt PGW01 har PAH över KM endast påträffats på nivån 0,1-0,5. På nivån 0,5-1,0 var nivåerna under rapporteringsgräns. I provpunkterna PGW02 och PGW03 har PAH påträffas i halter över KM på båda de nivåer där jord har analyserats. 7.3 ORGANISKT MATERIAL OCH PH Totalt organiskt kol (TOC) och ph analyserats i tre jordprov, se resultat i Bilaga 4. Alla proverna är tagna på fyllning. Ett prov är taget i provgrop PGW02 på en sandig grusig fyllning med mycket sten som bedömdes var representativt för fyllningen i PGW01 och PGW02. Detta prov hade en beräknad TOC halt på 2,7 %. I PGW03 togs prover för analys av TOC på två lager som avvek kraftigt i utseende och kvalitet från övrig fyllning. De två lagren hade en halt av TOC på 9,5 respektive 15 %. ph i dessa tre jordprov ligger i intervallet 8,1 till 8,6. 8 SAMMANFATTNING FÖRORENINGSSITUATION Genomförd miljötekniska markundersökning inom fastigheten Söder 45:1 påvisar att det förekommer förhöjda halter av flertalet metaller och PAH:er i marken. I två av tre provgropar (PG W02 och PG W03) påträffades halter av bly, kadmium, koppar, kvicksilver och zink i halter över riktvärdet för KM. I en provgrop (PG W03) förekom även arsenik i halter över KM. I en av provgroparna (PG W03) på träffades kopparhalter som var 25 gånger högre än riktvärdet för KM. Halter av zink över riktvärdet för MKM påträffades i en provgrop (PG W02) och halter av koppar och barium över riktvärdet för MKM på träffades i en annan provgrop (PG W03). I alla provgroparna förekommer halter av PAH över riktvärdet KM. De förhöjda halterna har påträffats i fyllningen, som är mycket heterogen på fastigheten. Fyllningens jordart, utseende och innehåll skilde sig åt i alla tre provgroparna. Föroreningen är in avgränsad i djupled. Inga prover i jord under fyllning med påträffade föroreningar är analyserad. 8 (11)

9 Idag finns det byggnader som upp tar mer än halva ytan av fastigheten. De tre provgroparna som undersökts är lokaliserade på den delen av fastigheten där inga byggnader finns. 9 FORTSATT ARBETE Innan detaljplan kan antas och bostäder byggas på fastigheten krävs ytterligare undersökningar av markföroreningen som påträffats. Fortsatta arbeten med markföroreningen i detaljplaneskedet skulle kunna göras enligt två olika alternativ. I alternativen nedan beskriv vad som behöver tas fram innan detaljplanen kan antas. Alternativ 1 För att kunna avgränsa och kunna bedöma föroreningssituationen behöver kompletterande undersökningar göras. En riskbedömning behöver tas fram för att bedöma behovet av sanering samt för att ta fram platsspecifika riktvärden. Platsspecifika riktvärden tas fram för att inte översanera fastigheten utan endast sanera till den nivån som behövs för att kunna bygga flerfamiljshus på fastigheten. De befintliga byggnaderna upptar mer än halva fastigheten. Dessa byggnader behöver rivas innan kompletterande undersökningarna för hela fastigheten kan genomförs. Endast en begränsad delar av fastigheten kan undersökas utan rivning av byggnader. Fyllningen på fastigheten är mycket heterogen och delvis undersökning av fastigheten skulle inte ge tillräcklig information för att kunna avgränsa och bedöma föroreningssituationen. Kompletterande undersökningar och riskbedömning ger den information som behövs för att bedöma åtgärdsbehovet för fastigheten. Alternativ 2 För att kunna avgränsa och kunna bedöma föroreningssituationen behöver kompletterande undersökningar göras. Även i detta alternativ bedöms fastigheterna behöva rivas innan kompletterande undersökningarna för hela fastigheten kan genomföras. Endast en begränsad delar av fastigheten kan undersökas utan rivning av byggnader. Fyllningen på fastigheten är mycket heterogen och delvis undersökning av fastigheten skulle inte ge tillräcklig information för att kunna avgränsa och bedöma föroreningssituationen. Som förslag till åtgärd ska alla massor (fyllning och naturligt lagrad jord) som innehåller halter av föroreningar över riktvärdena för KM schaktas bort i samband med schakten för markarbetena på fastigheten. I detta fall finns risk för översanering och en masshantering med ökade kostnader jämfört med alternativ 1. Bedömning I detta fall bedöms alternativ 2 kunna vara genomförbart. Anledningen till bedömningen är att det är fastighetsägaren som är initiativtagaren till detaljplanen på grund av planerad byggnation. Planerade byggnader har källarutrymmen som täcker hela fastigheten. Bortschaktning av massor krävs i alla fall för byggnationen av källare. 9 (11)

10 10 INFORMATION Provtagningsstrategi och urval av analysparametrar är grundade på erfarenhetsmässiga bedömningar och branschpraxis. Av naturliga skäl kan dock inte uteslutas att det finns förorening i punkter/områden som inte har undersökts eller att det förekommer ämnen och föreningar som inte analyserats. Enligt miljöbalken 10 kap 11 ska den som äger eller brukar en fastighet oavsett om område tidigare ansetts förorenat genast underrätta tillsynsmyndigheten om det upptäcks en förorening på fastigheten och föroreningen kan medföra skada eller olägenhet för människors hälsa eller miljön. Vi rekommenderar därför att rapporten delges den lokala tillsynsmyndigheten. Schakt i förorenad jord är anmälningspliktig. Innan schaktarbeten får ske måste en anmälan om avhjälpandeåtgärd enligt 28 Förordning (1998:899) om miljöfarlig verksamhet och hälsoskydd göras till tillsynsmyndigheten senast 6 veckor innan arbetena startar. 10 (11)

11 REFERENSER Avfallsförordningen, Avfallsförordning SFS 2011:927. Avfall Sverige, Uppdaterade bedömningsgrunder för förorenade massor. Rapport 2007:01. Länsstyrelsen i Gävleborgs län Information från EBH-stödet, länsstyrelsernas databas över potentiellt förorenade områden, Naturvårdsverket, Vägledning för miljötekniska markundersökningar del 1. Rapport Naturvårdsverket, Vägledning för miljötekniska markundersökningar del 2. Rapport Naturvårdsverket, Metodik för inventering av förorenade områden. Bedömningsgrunder för miljökvalitet. Rapport Naturvårdsverket, 2009a. Riktvärden för förorenad mark. Rapport Naturvårdsverket, 2009b. Riskbedömning av förorenade områden. Rapport Naturvårdsverket, Naturvårdsverkets generella riktvärden för förorenad mark. Tabell publicerad juni 2016 på SGU, brunnsarkivet, ( ) 11 (11)

12 UPPDRAGSNAMN Söder 45:1 Luthergatan FÖRFATTARE Christina Almgren UPPDRAGSNUMMER DATUM FÖRSLAG TILL PROVTAGNINGSPROGRAM Söder 45:01 Luthergatan Syfte och ändamål Provtagningen omfattar en översiktlig miljöteknisk markundersökning av fastigheten Söder 45:1 i Gävle i samband med detaljplanering av fastigheten. Provtagningen syftar till: Att översiktlig undersöka eventuell förekomst av markföroreningar ett utlåtande om rekommendationer för eventuell fortsatt undersökningar och hantering av massor Provtagningsprogrammets syfte är att beskriva var provtagningspunkterna ska placeras, hur provtagningen ska utföras samt vilka laboratorieanalyser som planeras inom detta projekt Problembeskrivning Bakgrund Fastigheten är belägen centralt på söder i Gävle, se figur 1 nedan. Enligt SGU:s jordartskarta består marken troligen av sand med underliggande lera eller silt. På fastigheten har det funnits verkstadsverksamhet, som t ex cykelverkstad och däckverkstad, vilken nu är nedlagd. Fastigheten är ca 800 m 2 och innehåller två byggnader och en öppen yta som till större del är asfalterad. Figur 1:I bilden till höger är platsen utmarkerad med en röd prick. I den väntra bilden är aktull fastighet markerad med röda gränser. WSP Samhällsbyggnad Gävle Besök: Norra Skeppargatan 11 T: WSP Sverige AB Org. nr: Styrelsens säte: Stockholm wsp.com 1 (3) \\ser01gav1se\projects\5520\ \3_dokument\32_fält_inkl_planering\förslag till Provtagningsprogram.docx

13 UPPDRAGSNAMN Söder 45:1 Luthergatan FÖRFATTARE Christina Almgren UPPDRAGSNUMMER DATUM Föroreningskällor och aktuella föroreningar På fastigheten finns inga kända punkt källor för eventuell förorening. Vanliga förekommande föroreningar på industri och verkstadsfastigheter är metaller, oljor, bränslen och PAH:er. Skyddsobjekt Den miljötekniska markundersökningen genomförs som en del av detaljplanearbetet, då man planerar att bebygga fastigheten med bostadshus. Barn och vuxna kommer att bo, leka och leva på platsen Omfattning q q q q Jordprovtagning o 3 provpunkter med grävmaskin. 2 prover per provgrop kommer att skickas in för analys av laboratorium. Inmätning av samtliga provpunkter för jord i x-, y- och z-led med GPS. Laboratorieanalys enligt spec. nedan. Genomförande Provgroparna grävs till 0,5 meter ner i orörd mark Provtagningen sker halvmetersvis vid förändringar i jordart, färg, lukt eller dylikt anpassas provtagningen. Provpunkt PG W01-PG W03 Fältarbetet ska utföras enligt utvalda delar i Naturvårdsverkets rekommendationer (NV rapport 4310, 4311, 4918) samt SGF:s fälthandbok Miljötekniska markundersökningar (2:2013) samt tillämpliga delar i Arbetsmiljöverkets publikation Marksanering om hälsa och säkerhet vid arbete i förorenade områden. WSP:s interna rutiner för provtagning, provhantering och dokumentation kommer att följas (se bilaga 1). För varje punkt upprättas protokoll avseende jordart, jordlagerföljd, eventuell berg- och grundvattennivå samt övriga iakttagelser (lukt, missfärgningar, avfall m.m.). Provtagningspunkterna kommer att namnges M17W01-M17W05 och provgropar dokumenteras genom fotografering. Samtliga uttagna jordprov sparas och kylförvaras i tre månader efter utförd provtagning. Placering provpunkter Placeringen av provpunkterna baseras på information om fastigheten som framkommit och tidigare kunskap och erfarenheter av miljötekniska markundersökningar. Provpunkterna placeras på fastighetens öppna yta. Inga provpunkter placera i någon byggnad. Provpunkterna bedöms kunna representera hela fastigheten. Provpunkternas föreslagna placering presenteras i bilaga 2. Analysplan Två prov från samtliga provpunkter analyseras avseende metaller, fraktionerade alifater, aromater, BTE och PAH:er samt organisk kol och ph. 2 (3) \\ser01gav1se\projects\5520\ \3_dokument\32_fält_inkl_planering\förslag till Provtagningsprogram.docx

14 UPPDRAGSNAMN Söder 45:1 Luthergatan FÖRFATTARE Christina Almgren UPPDRAGSNUMMER DATUM Planerat analysprogram presenteras nedan: Analys Antal analyser Metaller 6 Fraktionerade alifater, aromater, BTE och PAH 6 TOC beräknad 6 ph 6 Jord Bilagor: Bilaga 1 WSPs interna rutiner för provtagning, provhantering och dokumentation Bilaga 2 Preliminärt provtagningsprogram, provpunkter Gävle WSP Sverige AB Christina Almgren 3 (3) \\ser01gav1se\projects\5520\ \3_dokument\32_fält_inkl_planering\förslag till Provtagningsprogram.docx

15 MILJÖTEKNISKA MARKUNDERSÖKNINGAR ANVISNINGAR SAMT DOKUMENTATION AV FÄLTARBETE OCH PROVHANTERING 1 (4) BILAGA 1 Uppdragsnummer: Handläggare: Christina Almgren Uppdragsnamn: Luthergatan, Söder 45:1 Fälttekniker: Christina Almgren Fältarbetstid: Oktober Dessa generella anvisningar bygger på WSP Environmentals rutiner för provtagning och provhantering i miljötekniska markundersökningar. WSP Environmentals rutiner baseras på branschpraxis och på de anvisningar som finns i SGFs fälthandbok för miljötekniska markundersökningar (rapport 1:2004). Anvisningarna gäller ett standardförfarande vid en miljöteknisk markundersökning. I vissa undersökningar är det befogat med specifika förfaranden och en annan kvalitetsnivå. Anvisningar för denna typ av undersökningar upprättas separat. Dokumentationen av om anvisningarna följts och i vilken utsträckning avsteg har gjorts görs för att på ett tydligt sätt redovisa hur fältarbete och provhantering har utförts i varje enskilt uppdrag. Dokumentet utgör därmed även en kvalitetssäkring av fältarbete och provhantering. Ansvarig fälttekniker dokumenterar avsnitt I- IV. Handläggare ansvarar för att dokumentera den skuggande delen av avsnitt IV. I - PROVTAGNING AV MARK 1. Provtagningarna utförs av en fältingenjör/fälttekniker som har genomgått SGFs utbildning i miljötekniska markundersökningar - del 1. 2: Jordprov tas normalt ut som samlingsprov per halvmetersintervall. Provtagningen och intervallen anpassas så att olika jordarter eller jord med t ex olika färg eller luktegenskaper inte blandas. 3. Varje provpunkt beskrivs i djupled avseende mineralogisk sammansättning, ev. missfärgning och övriga egenskaper. Anvisningarna har följts: Ja Nej, Ingår ej (se kommentar) 4. Samtliga jordprover insamlas i diffusionstäta plastpåsar (t ex rilsan) direkt från skruvprovtagaren eller provgropen. 5. Jordprover insamlas i glasburk direkt från skruvprovtagaren eller provgropen vid indikation (lukt, färg et c) på organiska föroreningar, misstänkt flyktiga eller reaktiva ämnen. 6. Jordprover insamlas i glasburk direkt från skruvprovtagaren i anslutning till grundvattenytan, vid misstänkt oljeförorening i mark. 7. Provtagningsutrustningen rengörs mekaniskt mellan varje provtagningsnivå och varje provtagningspunkt (SGF kvalitetsnivå B) 8. Om området är kraftigt förorenat kontaktas handläggaren, som avgör om fältindikationerna motiverar att SGF kvalitetsnivå A används. 9. Provkärl och provtagningsutrustning förvaras och transporteras i förslutning så att de inte kontamineras före installation och användning. 10. Provtagningspunkterna mäts in mot känd referenspunkt och vägs av mot fixpunkt.

16 MILJÖTEKNISKA MARKUNDERSÖKNINGAR ANVISNINGAR SAMT DOKUMENTATION AV FÄLTARBETE OCH PROVHANTERING 2 (4) BILAGA 1 I - PROVTAGNING AV MARK (forts) Provtagning från skruvborr 11. Provtagning sker direkt från skruven. Lös jord tas bort längst ut på borrflänsarna. Jordmaterial från skruvens ytskikt rensas bort innan prov tas ut. Anvisningarna har följts: Ja Nej, Ingår ej (se kommentar) Provtagning i provgrop från schaktvägg 12. Hela gropen grävs klart innan provtagning startar. Provtagningsstället i schaktväggen skrapas rent från löst material innan prov tas ut. II - INSTALLATION AV PROVTAGNINGS/GRUNDVATTENRÖR 13. Grundvattenrör installeras i öppna hål som förborrats utan spolmedium. Mellanrummet upptill mellan borrhålet och grundvattenröret tätas med bentonit för att förhindra inläckage av ytvatten. 14. Hur rören sätts dokumenteras i installationsprotokoll där bl.a. följande uppgifter anges: grundvattenrörets dimensioner, djup till rörspets, filtrets över- och underkant, påträffad grundvattenytan, placering av tätande lager samt avstånd från markyta till rörets överkant. 15. Rören förvaras och transporteras i förslutning och skyddas mot kontaminering före installation. 16. Grundvattenrören är tillverkade av ofärgad polyetylenplast (PEH/HDPE). 17. Rör förses med låsbart lock. 18. Markyta och rörets överkant avvägs i lägsta punkten i förhållande till lokal fixpunkt. Referenspunkt och höjdsystem anges. 19. Grundvattenrören märks upp med beteckning enligt anvisning. III - PROVTAGNING AV GRUNDVATTEN 20. Provtagning av grundvatten sker ca en vecka efter omsättning vid installation. 21. Grundvattenprovtagning sker från den förmodade renaste mot den misstänkt mest förorenade delen av undersökningsområdet. 22. Lod och övrig utrustning som används för vattenprovtagning sköljs med vatten och torkas av mellan varje provtagningspunkt. 23. Varje provtagning sker med ny vattenhämtare (engångsbailer). 24. Vattenprover som skall genomgå laboratorieanalys tas ut i de kärl som laboratoriet föreskriver för respektive analys.

17 MILJÖTEKNISKA MARKUNDERSÖKNINGAR ANVISNINGAR SAMT DOKUMENTATION AV FÄLTARBETE OCH PROVHANTERING 3 (4) BILAGA 1 III - PROVTAGNING AV GRUNDVATTEN Anvisningarna har följts: Ja Nej, Ingår ej (se kommentar) 25. Grundvattenprovtagning sker enligt principer: A: Grundvattenröret omsätts med minst 3-5 rörvolymer vatten. B: Vattenytan lodas mot den lägsta punkten på rörets överkant. C: Prov tas ut genom att vattenhämtaren töms långsamt genom slang i botten, som förs ner i provtagningsflaskan. D: Konduktivitet, ph och temperatur mäts in-situ. E: Avstånd till rörets botten mäts upp. F: Grundvattnet omsätts återigen. IV - PROVHANTERING 26. Provkärl märks med etiketter som anger datum, uppdragsnummer, provpunkt, provnummer, djup och signatur. 27. Innan och under transport till laboratoriet förvaras prover mörkt och svalt. Ifylls av handläggare: 28. Beställda analyser dokumenteras genom beställningssedlar som bekräftas via mottagningsverifikat från laboratoriet. Verifikat sparas i uppdragspärm. 29. Jordprover förvaras mörkt och svalt (max +7º C) i diffusionstäta påsar och sparas i 1 månad efter provtagningstillfället, för eventuellt behov av kompletterande analyser, om inte annat överenskommits med kund. 30. Vattenprover förvaras i svalt (max +4º C) och sparas i tre veckor efter provtagningstillfället, för eventuellt kompletterande analyser. 31. Kasserade förorenade prover lämnas till en av tillsynsmyndighet godkänd mottagningsstation.

18 MILJÖTEKNISKA MARKUNDERSÖKNINGAR ANVISNINGAR SAMT DOKUMENTATION AV FÄLTARBETE OCH PROVHANTERING 4 (4) BILAGA 1 Anvisning nr Kommentar Signatur 2 Intervallet är beskrivet i provtagningsprogrammet CA 10 Mäts in med GPS CA 30 Proverna sparas upp till tre månader. I övrigt gäller punkten CA

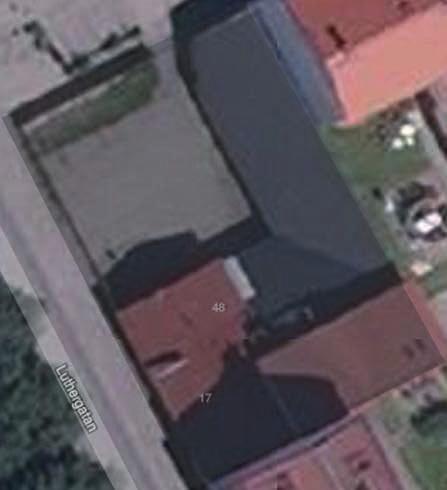

19 Bilaga 2 FÖRSLAG TILL PROVTAGNINGSPROGRAM Söder 45:1 Luthergatan Ungefärlig placering av provpunkterna PG W01-PG W03.

20 BILAGA 2 SID 1 (1) WSP Sverige AB Kommentarer: Analyser: Beställare: BF stambyte 1. Preliminär geoteknisk benämning enligt SGF:s beteckningssystem. Uppdrag: Luthergatan Söder 45:1 M = As, Ca, Cr, Cu, Ni, Pb, Zn, Hg m.fl. Uppdragsnr: O= organiska föroreningar Christina Almgren TOC= total kol ph Sammanställning av fältnoteringar samt utförda analyser Punkt Nivå Prel. geoteknisk Anmärkning Analyser [m u my] Benämning 1 datum Provtagare Metod M O TOC PH PGW01 0-0,1 F[si,sa, mu] Gräsrötter. Lite sotfläckar CA PG 0,1-0,5 F[sa, gr] en del sotfläckar, lite tegel x x 0,5-1,0 sasi Naturlig jord rost brun x x PGW02 0-0,15 F[sa, gr] CA PG 0,15-0,45 F[st, sa, gr] Mycket sten, ser ut att vara sprängsten, tegelrester, brädbitar x x x x 0,45-1,0 F[st, sa, gr] Mycket sten, ser ut att vara sprängsten, tegelrester. Stop på 1,0 meter på grund av sten x x - PGW03 0-0,3 F[sa, gr] CA PG 0,3-0,5 F[sa, gr] Svart och sotigt material x x x x 0,5-0,7 F[le,si] Tegelbitar och mindre stenar 0,7-1,0 F[sa] Konstigt material, Känns lite som krossade lecakulor x x x x 1,0- Le Tegelbitar i översta 0,2 m sedn avtagande till tills helt rent Bilaga 2 Fältnoteringar_utförda analyser_luthergatan

21

22

23 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: WSP Samhällsbyggnad - Gävle [5520] Christina Almgren Norra Skeppargatan GÄVLE AR-17-SL EUSELI Í%R%^Â!J$BqÎ Kundnummer: SL Analysrapport Uppdragsmärkn , Christina Almgren Provnummer: Djup (m) 0,1-0,5 Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: PG W01 0,1-0,5 Provtagningsplats: Luthergatan Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 86.0 % 5% SS-EN 12880:2000 Bensen < mg/kg Ts 30% EPA 5021 Toluen < 0.10 mg/kg Ts 30% EPA 5021 Etylbensen < 0.10 mg/kg Ts 30% EPA 5021 M/P/O-ylen < 0.10 mg/kg Ts 30% EPA 5021 Summa TE < 0.20 mg/kg Ts 30% EPA 5021 Alifater >C5-C8 < 5.0 mg/kg Ts 35% SPI 2011 Alifater >C8-C10 < 3.0 mg/kg Ts 35% SPI 2011 Alifater >C10-C12 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C12-C16 < 5.0 mg/kg Ts 30% SPI 2011 Summa Alifater >C5-C16 < 9.0 mg/kg Ts Alifater >C16-C35 < 10 mg/kg Ts 30% SPI 2011 Aromater >C8-C10 < 4.0 mg/kg Ts 30% SPI 2011 Aromater >C10-C16 < 0.90 mg/kg Ts 20% SPI 2011 Metylkrysener/benzo(antracener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Metylpyren/fluorantener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Aromater >C16-C35 < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Oljetyp < C10 Oljetyp > C10 Utgår Utgår Bens(antracen 0.40 mg/kg Ts 25% ISO 18287:2008 mod Krysen 0.38 mg/kg Ts 25% ISO 18287:2008 mod Benso(b,k)fluoranten 0.84 mg/kg Ts 25% ISO 18287:2008 mod Benzo(pyren 0.39 mg/kg Ts 25% ISO 18287:2008 mod Indeno(1,2,3-cd)pyren 0.30 mg/kg Ts 25% ISO 18287:2008 mod Dibens(a,h)antracen mg/kg Ts 30% ISO 18287:2008 mod Naftalen < mg/kg Ts 25% ISO 18287:2008 mod Acenaftylen mg/kg Ts 40% ISO 18287:2008 mod * * Förklaringar AR-003v47 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 2

24 AR-17-SL EUSELI Í%R%^Â!J$BqÎ Acenaften < mg/kg Ts 25% ISO 18287:2008 mod Fluoren < mg/kg Ts 30% ISO 18287:2008 mod Fenantren 0.39 mg/kg Ts 25% ISO 18287:2008 mod Antracen mg/kg Ts 25% ISO 18287:2008 mod Fluoranten 0.95 mg/kg Ts 25% ISO 18287:2008 mod Pyren 0.71 mg/kg Ts 25% ISO 18287:2008 mod Benzo(g,h,i)perylen 0.32 mg/kg Ts 25% ISO 18287:2008 mod Summa PAH med låg molekylvikt mg/kg Ts Summa PAH med medelhög molekylvikt 2.1 mg/kg Ts Summa PAH med hög molekylvikt 2.7 mg/kg Ts Summa cancerogena PAH 2.4 mg/kg Ts Summa övriga PAH 2.5 mg/kg Ts Summa totala PAH mg/kg Ts Arsenik As 4.0 mg/kg Ts 30% SS / ICP-AES Barium Ba 41 mg/kg Ts 20% SS / ICP-AES Bly Pb 36 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 4.3 mg/kg Ts 30% SS / ICP-AES Koppar Cu 16 mg/kg Ts 30% SS / ICP-AES Krom Cr 15 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 9.5 mg/kg Ts 30% SS / ICP-AES Vanadin V 19 mg/kg Ts 35% SS / ICP-AES Zink Zn 130 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Paola Nilson, Rapportansvarig Denna rapport är elektroniskt validerad och signerad. Förklaringar AR-003v47 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 2 av 2

25 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: WSP Samhällsbyggnad - Gävle [5520] Christina Almgren Norra Skeppargatan GÄVLE AR-17-SL EUSELI Í%R%^Â!J$AhÎ Kundnummer: SL Analysrapport Uppdragsmärkn , Christina Almgren Provnummer: Djup (m) 0,5-1,0 Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: PG W01 0,5-1,0 Provtagningsplats: Luthergatan Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 91.3 % 5% SS-EN 12880:2000 Bensen < mg/kg Ts 30% EPA 5021 Toluen < 0.10 mg/kg Ts 30% EPA 5021 Etylbensen < 0.10 mg/kg Ts 30% EPA 5021 M/P/O-ylen < 0.10 mg/kg Ts 30% EPA 5021 Summa TE < 0.20 mg/kg Ts 30% EPA 5021 Alifater >C5-C8 < 5.0 mg/kg Ts 35% SPI 2011 Alifater >C8-C10 < 3.0 mg/kg Ts 35% SPI 2011 Alifater >C10-C12 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C12-C16 < 5.0 mg/kg Ts 30% SPI 2011 Summa Alifater >C5-C16 < 9.0 mg/kg Ts Alifater >C16-C35 < 10 mg/kg Ts 30% SPI 2011 Aromater >C8-C10 < 4.0 mg/kg Ts 30% SPI 2011 Aromater >C10-C16 < 0.90 mg/kg Ts 20% SPI 2011 Metylkrysener/benzo(antracener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Metylpyren/fluorantener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Aromater >C16-C35 < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Oljetyp < C10 Oljetyp > C10 Utgår Utgår Bens(antracen < mg/kg Ts 25% ISO 18287:2008 mod Krysen < mg/kg Ts 25% ISO 18287:2008 mod Benso(b,k)fluoranten < mg/kg Ts 25% ISO 18287:2008 mod Benzo(pyren < mg/kg Ts 25% ISO 18287:2008 mod Indeno(1,2,3-cd)pyren < mg/kg Ts 25% ISO 18287:2008 mod Dibens(a,h)antracen < mg/kg Ts 30% ISO 18287:2008 mod Naftalen < mg/kg Ts 25% ISO 18287:2008 mod Acenaftylen < mg/kg Ts 40% ISO 18287:2008 mod * * Förklaringar AR-003v47 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 2

26 AR-17-SL EUSELI Í%R%^Â!J$AhÎ Acenaften < mg/kg Ts 25% ISO 18287:2008 mod Fluoren < mg/kg Ts 30% ISO 18287:2008 mod Fenantren < mg/kg Ts 25% ISO 18287:2008 mod Antracen < mg/kg Ts 25% ISO 18287:2008 mod Fluoranten < mg/kg Ts 25% ISO 18287:2008 mod Pyren < mg/kg Ts 25% ISO 18287:2008 mod Benzo(g,h,i)perylen < mg/kg Ts 25% ISO 18287:2008 mod Summa PAH med låg molekylvikt < mg/kg Ts Summa PAH med medelhög molekylvikt < mg/kg Ts Summa PAH med hög molekylvikt < 0.11 mg/kg Ts Summa cancerogena PAH < mg/kg Ts Summa övriga PAH < 0.14 mg/kg Ts Summa totala PAH16 < 0.23 mg/kg Ts Arsenik As < 2.0 mg/kg Ts 30% SS / ICP-AES Barium Ba 7.8 mg/kg Ts 20% SS / ICP-AES Bly Pb 3.2 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 1.7 mg/kg Ts 30% SS / ICP-AES Koppar Cu 1.2 mg/kg Ts 30% SS / ICP-AES Krom Cr 2.7 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg < mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 2.4 mg/kg Ts 30% SS / ICP-AES Vanadin V 5.1 mg/kg Ts 35% SS / ICP-AES Zink Zn 7.8 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Paola Nilson, Rapportansvarig Denna rapport är elektroniskt validerad och signerad. Förklaringar AR-003v47 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 2 av 2

27 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: WSP Samhällsbyggnad - Gävle [5520] Christina Almgren Norra Skeppargatan GÄVLE AR-17-SL EUSELI Í%R%^Â!J<`<Î Kundnummer: SL Analysrapport Uppdragsmärkn , Christina Almgren Provnummer: Djup (m) 0,15-0,45 Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: PG W02 0,15-0,45 Provtagningsplats: Luthergatan Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 77.6 % 10% SS-EN 12880:2000 Glödförlust 4.8 % Ts 10% SS-EN 12879:2000 TOC beräknat 2.7 % Ts ph SS-EN 15933:2012 Bensen < mg/kg Ts 30% EPA 5021 Toluen < 0.10 mg/kg Ts 30% EPA 5021 Etylbensen < 0.10 mg/kg Ts 30% EPA 5021 M/P/O-ylen < 0.10 mg/kg Ts 30% EPA 5021 Summa TE < 0.20 mg/kg Ts 30% EPA 5021 Alifater >C5-C8 < 5.0 mg/kg Ts 35% SPI 2011 Alifater >C8-C10 < 3.0 mg/kg Ts 35% SPI 2011 Alifater >C10-C12 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C12-C16 < 5.0 mg/kg Ts 30% SPI 2011 Summa Alifater >C5-C16 < 9.0 mg/kg Ts Alifater >C16-C35 < 10 mg/kg Ts 30% SPI 2011 Aromater >C8-C10 < 4.0 mg/kg Ts 30% SPI 2011 Aromater >C10-C16 < 0.90 mg/kg Ts 20% SPI 2011 Metylkrysener/benzo(antracener 0.77 mg/kg Ts 25% SIS: TK 535 N 012 Metylpyren/fluorantener 1.7 mg/kg Ts 25% SIS: TK 535 N 012 Aromater >C16-C mg/kg Ts 25% SIS: TK 535 N 012 Oljetyp < C10 Oljetyp > C10 Utgår Utgår Bens(antracen 1.2 mg/kg Ts 25% ISO 18287:2008 mod Krysen 1.3 mg/kg Ts 25% ISO 18287:2008 mod Benso(b,k)fluoranten 2.7 mg/kg Ts 25% ISO 18287:2008 mod Benzo(pyren 1.4 mg/kg Ts 25% ISO 18287:2008 mod Indeno(1,2,3-cd)pyren 1.0 mg/kg Ts 25% ISO 18287:2008 mod * * Förklaringar AR-003v47 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 2

28 AR-17-SL EUSELI Í%R%^Â!J<`<Î Dibens(a,h)antracen 0.19 mg/kg Ts 30% ISO 18287:2008 mod Naftalen < mg/kg Ts 25% ISO 18287:2008 mod Acenaftylen 0.13 mg/kg Ts 40% ISO 18287:2008 mod Acenaften < mg/kg Ts 25% ISO 18287:2008 mod Fluoren mg/kg Ts 30% ISO 18287:2008 mod Fenantren 1.5 mg/kg Ts 25% ISO 18287:2008 mod Antracen 0.18 mg/kg Ts 25% ISO 18287:2008 mod Fluoranten 3.6 mg/kg Ts 25% ISO 18287:2008 mod Pyren 2.8 mg/kg Ts 25% ISO 18287:2008 mod Benzo(g,h,i)perylen 0.90 mg/kg Ts 25% ISO 18287:2008 mod Summa PAH med låg molekylvikt 0.16 mg/kg Ts Summa PAH med medelhög molekylvikt 8.1 mg/kg Ts Summa PAH med hög molekylvikt 8.7 mg/kg Ts Summa cancerogena PAH 7.8 mg/kg Ts Summa övriga PAH 9.2 mg/kg Ts Summa totala PAH16 17 mg/kg Ts Arsenik As 3.2 mg/kg Ts 30% SS / ICP-AES Barium Ba 100 mg/kg Ts 20% SS / ICP-AES Bly Pb 79 mg/kg Ts 30% SS / ICP-AES Kadmium Cd 0.27 mg/kg Ts 30% SS / ICP-AES Kobolt Co 5.0 mg/kg Ts 30% SS / ICP-AES Koppar Cu 40 mg/kg Ts 30% SS / ICP-AES Krom Cr 21 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg 0.30 mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 12 mg/kg Ts 30% SS / ICP-AES Vanadin V 25 mg/kg Ts 35% SS / ICP-AES Zink Zn 160 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Gustav Stenhammar, Rapportansvarig Denna rapport är elektroniskt signerad. Förklaringar AR-003v47 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 2 av 2

29 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: WSP Samhällsbyggnad - Gävle [5520] Christina Almgren Norra Skeppargatan GÄVLE AR-17-SL EUSELI Í%R%^Â!J$aSÎ Kundnummer: SL Analysrapport Uppdragsmärkn , Christina Almgren Provnummer: Djup (m) 0,45-1,0 Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: PG W02 0,45-1,0 Provtagningsplats: Luthergatan Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 77.6 % 5% SS-EN 12880:2000 Bensen < mg/kg Ts 30% EPA 5021 Toluen < 0.10 mg/kg Ts 30% EPA 5021 Etylbensen < 0.10 mg/kg Ts 30% EPA 5021 M/P/O-ylen < 0.10 mg/kg Ts 30% EPA 5021 Summa TE < 0.20 mg/kg Ts 30% EPA 5021 Alifater >C5-C8 < 5.0 mg/kg Ts 35% SPI 2011 Alifater >C8-C10 < 3.0 mg/kg Ts 35% SPI 2011 Alifater >C10-C12 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C12-C16 < 5.0 mg/kg Ts 30% SPI 2011 Summa Alifater >C5-C16 < 9.0 mg/kg Ts Alifater >C16-C35 < 10 mg/kg Ts 30% SPI 2011 Aromater >C8-C10 < 4.0 mg/kg Ts 30% SPI 2011 Aromater >C10-C mg/kg Ts 20% SPI 2011 Metylkrysener/benzo(antracener 1.3 mg/kg Ts 25% SIS: TK 535 N 012 Metylpyren/fluorantener 1.9 mg/kg Ts 25% SIS: TK 535 N 012 Aromater >C16-C mg/kg Ts 25% SIS: TK 535 N 012 Oljetyp < C10 Oljetyp > C10 Utgår Utgår Bens(antracen 1.4 mg/kg Ts 25% ISO 18287:2008 mod Krysen 1.3 mg/kg Ts 25% ISO 18287:2008 mod Benso(b,k)fluoranten 2.8 mg/kg Ts 25% ISO 18287:2008 mod Benzo(pyren 1.4 mg/kg Ts 25% ISO 18287:2008 mod Indeno(1,2,3-cd)pyren 1.0 mg/kg Ts 25% ISO 18287:2008 mod Dibens(a,h)antracen 0.30 mg/kg Ts 30% ISO 18287:2008 mod Naftalen mg/kg Ts 25% ISO 18287:2008 mod Acenaftylen 0.28 mg/kg Ts 40% ISO 18287:2008 mod * * Förklaringar AR-003v47 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 2

30 AR-17-SL EUSELI Í%R%^Â!J$aSÎ Acenaften < mg/kg Ts 25% ISO 18287:2008 mod Fluoren mg/kg Ts 30% ISO 18287:2008 mod Fenantren 1.6 mg/kg Ts 25% ISO 18287:2008 mod Antracen 0.27 mg/kg Ts 25% ISO 18287:2008 mod Fluoranten 3.7 mg/kg Ts 25% ISO 18287:2008 mod Pyren 3.2 mg/kg Ts 25% ISO 18287:2008 mod Benzo(g,h,i)perylen 1.0 mg/kg Ts 25% ISO 18287:2008 mod Summa PAH med låg molekylvikt 0.33 mg/kg Ts Summa PAH med medelhög molekylvikt 8.8 mg/kg Ts Summa PAH med hög molekylvikt 9.2 mg/kg Ts Summa cancerogena PAH 8.2 mg/kg Ts Summa övriga PAH 10 mg/kg Ts Summa totala PAH16 18 mg/kg Ts Arsenik As 5.9 mg/kg Ts 30% SS / ICP-AES Barium Ba 170 mg/kg Ts 20% SS / ICP-AES Bly Pb 370 mg/kg Ts 30% SS / ICP-AES Kadmium Cd 0.99 mg/kg Ts 30% SS / ICP-AES Kobolt Co 6.4 mg/kg Ts 30% SS / ICP-AES Koppar Cu 150 mg/kg Ts 30% SS / ICP-AES Krom Cr 24 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg 0.78 mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 14 mg/kg Ts 30% SS / ICP-AES Vanadin V 25 mg/kg Ts 35% SS / ICP-AES Zink Zn 510 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. Förklaringar AR-003v47 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 2 av 2

31 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: WSP Samhällsbyggnad - Gävle [5520] Christina Almgren Norra Skeppargatan GÄVLE AR-17-SL EUSELI Í%R%^Â!J<aEÎ Kundnummer: SL Analysrapport Uppdragsmärkn , Christina Almgren Provnummer: Djup (m) 0,3-0,5 Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: PG W03 0,3-0,5 Provtagningsplats: Luthergatan Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 78.2 % 10% SS-EN 12880:2000 Glödförlust 16.6 % Ts 10% SS-EN 12879:2000 TOC beräknat 9.5 % Ts ph SS-EN 15933:2012 Bensen < mg/kg Ts 30% EPA 5021 Toluen < 0.10 mg/kg Ts 30% EPA 5021 Etylbensen < 0.10 mg/kg Ts 30% EPA 5021 M/P/O-ylen < 0.10 mg/kg Ts 30% EPA 5021 Summa TE < 0.20 mg/kg Ts 30% EPA 5021 Alifater >C5-C8 < 5.0 mg/kg Ts 35% SPI 2011 Alifater >C8-C10 < 3.0 mg/kg Ts 35% SPI 2011 Alifater >C10-C12 < 19 mg/kg Ts 30% SPI 2011 Alifater >C12-C16 < 19 mg/kg Ts 30% SPI 2011 Summa Alifater >C5-C16 < 23 mg/kg Ts Alifater >C16-C35 < 86 mg/kg Ts 30% SPI 2011 Aromater >C8-C10 < 4.0 mg/kg Ts 30% SPI 2011 Aromater >C10-C16 < 3.7 mg/kg Ts 20% SPI 2011 Metylkrysener/benzo(antracener < 1.9 mg/kg Ts 25% SIS: TK 535 N 012 Metylpyren/fluorantener 1.9 mg/kg Ts 25% SIS: TK 535 N 012 Aromater >C16-C mg/kg Ts 25% SIS: TK 535 N 012 Oljetyp < C10 Oljetyp > C10 Utgår Utgår Bens(antracen 1.3 mg/kg Ts 25% ISO 18287:2008 mod Krysen 0.97 mg/kg Ts 25% ISO 18287:2008 mod Benso(b,k)fluoranten 3.4 mg/kg Ts 25% ISO 18287:2008 mod Benzo(pyren 1.3 mg/kg Ts 25% ISO 18287:2008 mod Indeno(1,2,3-cd)pyren 0.62 mg/kg Ts 25% ISO 18287:2008 mod * * Förklaringar AR-003v47 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 2

32 AR-17-SL EUSELI Í%R%^Â!J<aEÎ Dibens(a,h)antracen 0.27 mg/kg Ts 30% ISO 18287:2008 mod Naftalen < 0.13 mg/kg Ts 25% ISO 18287:2008 mod Acenaftylen < 0.13 mg/kg Ts 40% ISO 18287:2008 mod Acenaften < 0.13 mg/kg Ts 25% ISO 18287:2008 mod Fluoren < 0.13 mg/kg Ts 30% ISO 18287:2008 mod Fenantren 0.69 mg/kg Ts 25% ISO 18287:2008 mod Antracen 0.14 mg/kg Ts 25% ISO 18287:2008 mod Fluoranten 2.2 mg/kg Ts 25% ISO 18287:2008 mod Pyren 1.8 mg/kg Ts 25% ISO 18287:2008 mod Benzo(g,h,i)perylen 0.58 mg/kg Ts 25% ISO 18287:2008 mod Summa PAH med låg molekylvikt < 0.20 mg/kg Ts Summa PAH med medelhög molekylvikt 4.9 mg/kg Ts Summa PAH med hög molekylvikt 8.4 mg/kg Ts Summa cancerogena PAH 7.9 mg/kg Ts Summa övriga PAH 5.7 mg/kg Ts Summa totala PAH16 14 mg/kg Ts Arsenik As 12 mg/kg Ts 30% SS / ICP-AES Barium Ba 400 mg/kg Ts 20% SS / ICP-AES Bly Pb 140 mg/kg Ts 30% SS / ICP-AES Kadmium Cd 0.61 mg/kg Ts 30% SS / ICP-AES Kobolt Co 7.9 mg/kg Ts 30% SS / ICP-AES Koppar Cu 2000 mg/kg Ts 30% SS / ICP-AES Krom Cr 7.2 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg 0.74 mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 23 mg/kg Ts 30% SS / ICP-AES Vanadin V 33 mg/kg Ts 35% SS / ICP-AES Zink Zn 240 mg/kg Ts 25% SS / ICP-AES Kemisk kommentar Höjd rapporteringsgräns för Alifater, Aromater samt PAH pga svår provmatris. Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Gustav Stenhammar, Rapportansvarig Denna rapport är elektroniskt signerad. Förklaringar AR-003v47 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 2 av 2

33 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: WSP Samhällsbyggnad - Gävle [5520] Christina Almgren Norra Skeppargatan GÄVLE AR-17-SL EUSELI Í%R%^Â!J<bNÎ Kundnummer: SL Analysrapport Uppdragsmärkn , Christina Almgren Provnummer: Djup (m) 0,7-1,0 Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: PG W03 0,7-1,0 Provtagningsplats: Luthergatan Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 54.1 % 10% SS-EN 12880:2000 Glödförlust 27.1 % Ts 10% SS-EN 12879:2000 TOC beräknat 15 % Ts ph SS-EN 15933:2012 Bensen mg/kg Ts 30% EPA 5021 Toluen < 0.10 mg/kg Ts 30% EPA 5021 Etylbensen < 0.10 mg/kg Ts 30% EPA 5021 M/P/O-ylen < 0.10 mg/kg Ts 30% EPA 5021 Summa TE < 0.20 mg/kg Ts 30% EPA 5021 Alifater >C5-C8 < 5.0 mg/kg Ts 35% SPI 2011 Alifater >C8-C10 < 3.0 mg/kg Ts 35% SPI 2011 Alifater >C10-C12 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C12-C16 < 5.0 mg/kg Ts 30% SPI 2011 Summa Alifater >C5-C16 < 9.0 mg/kg Ts Alifater >C16-C35 < 10 mg/kg Ts 30% SPI 2011 Aromater >C8-C10 < 4.0 mg/kg Ts 30% SPI 2011 Aromater >C10-C mg/kg Ts 20% SPI 2011 Metylkrysener/benzo(antracener 0.56 mg/kg Ts 25% SIS: TK 535 N 012 Metylpyren/fluorantener 1.4 mg/kg Ts 25% SIS: TK 535 N 012 Aromater >C16-C mg/kg Ts 25% SIS: TK 535 N 012 Oljetyp < C10 Oljetyp > C10 Utgår Utgår Bens(antracen 0.44 mg/kg Ts 25% ISO 18287:2008 mod Krysen 0.56 mg/kg Ts 25% ISO 18287:2008 mod Benso(b,k)fluoranten 2.3 mg/kg Ts 25% ISO 18287:2008 mod Benzo(pyren 0.73 mg/kg Ts 25% ISO 18287:2008 mod Indeno(1,2,3-cd)pyren 0.36 mg/kg Ts 25% ISO 18287:2008 mod * * Förklaringar AR-003v47 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 2
