1 Bildlagring och - komprimering Staffan Romberger, srom@nada.kth.se Nada (numerisk analys och datalogi)

2 Bildrepresentation Sändare (skapare) och mottagare (användare) måste vara överens om hur bildinformation lagras. Man vill ofta att bilder ska ta så lite plats (tid) som möjligt. Tre grundtyper: bildpunktsrepresentation (bitkarta, bildpunktskarta, pixelbild) objektrepresentation program (Postscript) De nedre kan innehålla dem ovanför. Vi ska enbart se på bildpunktsrepresentation. Bildkomprimering Två grundtyper: Icke förstörande bilden kan återskapas Förstörande man kastar information som är mindre viktig för bildens kvalitet Icke förstörande representation kallas ofta bildkodning. Många av metoderna kan också användas för andra data än bilder.

3 Bildkodning Varje metod för kodning innebär vissa överenskommelser mellan sändare och mottagare. Data för en kodad bild bör innehålla antalet bildpunkter per rad, antalet rader, ev. antalet bitar per bildpunkt, vissa för metoden specifika uppgifter. Vanliga varianter: bitkarta med 72 bildpunkter per tum RGB-bild med 5 bitar per färg och en extra bit RGB-bild med 8 bitar per färg CMYK-bild med 8 bitar per färg

4 Indexerad färgbild När antalet färger i bilden är litet i förhållande till antalet möjliga färger kan lagring med färgtabell (indexerad bild) vara bra. Istället för att lagra färgkoordinater för varje bildpunkt ger man varje färg ett nummer (index) och kompletterar med en tabell där elementet med ett visst index beskriver denna färg. Man kan använda någon fördefinierad färgtabell eller en färgtabell som är anpassad till bilden. En standardfärgtabell som används ofta på webben har 6 nivåer av varje färg, dvs. 216 färger. När det är fler färger i bilden än i färgtabellen kan man»runda av» till närmaste färg i tabellen eller använda»rastrering» (dithering).

5 Rastrering Vissa tryckmetoder (bildpresentationsmetoder) medger endast att man trycker (visar) två nivåer av varje färg (utan färg/med färg). Man simulerar olika färgstyrkor genom att trycka (visa) olika andelar av ytan med färg. Motsvarande idé kan också användas för att använda ett litet antal färger för att simulera ett större antal färger.

6 Kodningsteori Representera ett meddelande med ett (kod)ord som är en följd symboler ur ett alfabet. { } Meddelanden: M = m 1, m 2,, m n Alfabet: A = {! 1,! 2,,! m } Kodord: K = { k 1, k 2,, k n } l i är längden (antalet symboler) hos kodordet k i. Kod: en ett-till-ett-avbildning mellan M och K. Exempel 1: Den telegrafiska koden. Meddelanden: M = {a, b,,?, paus mellan ord} Alfabet: A = {.,, paus, längre paus} Kodord: K = {. paus, paus,,....paus, längre paus} Kod: {<a,. paus>,, <paus mellan ord, längre paus>} Avkodbarhet En kod är avkodbar om man för varje följd av kodord entydigt kan bestämma gränserna mellan kodorden.

7 Kodningsteori forts. Exempel 2: M = {<P, a>, <Q, ab>, <R, ba>} Hur ska abaababa avkodas? Förslag 1: PRPRR Förslag 2:QPQQP En kod är direkt avkodbar om inget kodord är början på ett annat kodord. En kod med ett alfabet med D symboler kan vara direkt avkodbar endast om (nödvändigt men inte tillräckligt villkor) n " D!l i #1, (Kraft Szilards olikhet). i =1 Exempel 3: I exempel 2 är D!l i " = 2!1 + 2!2 + 2!2 = 1 men koden är ändå inte direkt avkodbar. Däremot är följande kod vars kodord har samma längder direkt avkodbar: K = {<P, a>, <Q, ba>, <R, bb>} direkt avkodbar

8 Kodningsteori forts. I praktiken är ofta alfabetet A = {0, 1} med D=2. Händelseschema Att de olika meddelandena m 1, m 2,K, m n förekommer med sannolikheterna p 1, p 2,K, p n skrivs ibland som ett händelseschema:! m 1 m 2 K m n $ # & " p 1 p 2 K p n % Kodordens medellängd är L = n! i=1 p i l i

9 Optimal kodning Man vill ofta minimera kodordens medellängd. Det gör man genom att välja korta kodord för vanliga meddelanden medan ovanliga meddelanden ges längre kodord. 2 I en optimal kod är l * log p i = i 2 log D och att minimivärdet på kodordens medellängd blir L * = n " i =1! p i 2 log p i 2 log D De optimala värdena på l * i är inte alltid heltal men det går alltid att konstruera en kod där l * i! l i < l * i +1 och därmed L *! L < L * +1..

10 Redundans, övermeddelanden Ett mått på en kods ineffektivitet är dess redundans: r = L! L*. Man kan minska L redundansen genom att koda följder av meddelanden. Exempel 4: Tre lika sannolika händelser kan kodas {<T, 0>, <U, 10>, <V, 11>} vilket ger L=1,667 med L*=1,585 och r=4,9 %. Med övermeddelanden av längd 2 kan vi få koden {<TT, 000>, <TU, 001>, <TV, 010>, <UT, 011>, <UU, 100>, <UV, 101>, <VT, 110>, <VU, 1110>, <VV, 1111>} med L=1,611 och r=1,61 %.

11 Entropi Entropin beskriver valfriheten (osäkerheten) i modellen. Stor valfrihet motsvarar hög entropi H =!" p 2 i log p i. Entropin motsvarar det antal bitar som i medeltal åtgår för att koda en händelse i modellen. Exempel 5: Två lika sannolika händelser L(0,5; 0,5)= (0,5( 1)+0,5( 1))=1 En händelse med visshet L(1)= (1 0)=0 Sannolikheterna 0,2; 0,5 och 0,3 L(0,2;0,5;0,3)= =1,4855

12 Följdlängdskodning radlängd: 10, antal rader: 8, 1 bit per bildpunkt bitar Med 3 bitars följdlängder, radlängd: 10, antal rader: 8, 1 bit per bildpunkt längder om 3 bitar = 81 bitar Med allt som en lång rad, 3 bitars följdlängder, radlängd: 10, antal rader: 8, 1 bit per bildpunkt följdlängder om 3 bitar = 63 bitar

13 följdlängdskodning forts. En metod för följdlängdskodning av flertonsbilder används i Postscript. n x 1 x n+1 0 n<128 representerar n+1 bytes nämligen x 1 x n+1 Exempel: representerar n x 129 n<255 representerar en byte med värdet x upprepad 257 n gånger Exempel: representerar används som slut-på data

14 Prediktiv kodning Antag att den aktuella bildtypen normalt följer någon regel. Ange var bilden avviker från regeln och sänd den kodade»felbilden». Regel: är medelvärdet av. Antag att bildpunkter utanför bilden är vita. Ur bilden får vi då prediktionen och där bild prediktion sätter vi felbilden till svart och sänder felbilden. prediktion felbild Mottagaren kan rekonstruera bilden som prediktion xor felbild.

15 Aritmetisk kodning Vid aritmetisk kodning representeras ett meddelande av ett intervall. intervallet ligger mellan 0 och 1 när meddelandet blir längre minskar intervallet en sannolik händelse reducerar intervallet bara lite Exempel Modell a 0,2 [0;0,2) e 0,3 [0,2;0,5) i 0,1 [0,5;0,6) o 0,2 [0,6;0,8) u 0,1 [0,8;0,9)! 0,1 [0,9;1,0) Tecknet! signalerar slut på meddelandet. Låt meddelandet vara eaii!. initialt [0; 1) efter e [0,2; 0,5) a [0,2; 0,26) i [0,23; 0,236)

16 i [0,233; 0,2336)! [0,23354; 0,2336) Man kan sända det kodade meddelandet inkrementellt, så fort en siffra är säker. Man kan använda heltalsaritmetik där antalet siffror som behövs beror på antalet siffror i sannolikheterna.

17 Fraktalkomprimering Fraktalkomprimering bygger på följande idé. Tag en bild, kombinera ett antal transformerade kopior av bilden till en ny bild Upprepa denna process Resultatet blir i stort sett oberoende av utgångsbilden men beror på transformationerna. Vid fraktalkomprimering är det önskade slutresultatet givet. Man söker en uppsättning transformationer så att processen konvergerar mot det önskade slutresultatet. Det som överförs är en kodad beskrivning av transformationerna.

18 fraktalkomprimering forts. Konstruera blockbibliotek Dela upp bilden i kvadratiska bildblock Välj en mängd biblioteksblock som har dubbelt så lång sida som bildblocken Klassificera biblioteksblocken i kantblock, jämna block och brokiga block Jämna block sparas ej, brokiga block sparas och kantblock med sina speglingar och vridningar sparas i normaliserad form Alla block som sparas skalas till bildblockens storlek Koda ett bildblock Klassificera bildblocket Ett jämnt block kodas med sitt medelvärde Ett brokigt block kodas med mest lika biblioteksblock Ett kantblock normaliseras och kodas med mest lika kantblock med uppgift om normaliseringen För varje kvadrant av bildblocket beräknas representationens avvikelse.

19 fraktalkomprimering forts. Om 1 2 kvadranter avviker mycket kodas dessa i sin tur Om 3 4 kvadranter avviker mycket kodas alla fyra var för sig Avkodning Starta med en godtycklig bild Genomför de kodade transformationerna tills bilden inte ändras nämnvärt

20 Graphics interchange format Gif, Jpeg och PNG är bildformat som används på webben. Gif använder LZW, klarar upp till 256 färger med hjälp av färgtabell, använder 2 till 8 bitar per färgindex och upp till 12 bitar per tabellindex. Det finns två versioner: GIF87a och GIF89a. Gifs färgpaletter har 2 till 256 färger. Exempel: En bild med en enda bildpunkt. Huvud signatur och version (6 byte) 'GIF89a' Fönsterbeskrivning fönsterbredd (2 byte) fönsterhöjd (2 byte) flaggor (1 byte) (global color table flag, color resolution, sort flag, size of global color table)

21 bakgrund (1 byte) bildpunktsform (1 byte) Bildbeskrivning bildseparator (1) 0x2C horisontellt bildläge (2 byte) vertikalt bildläge (2 byte) bildbredd (2 byte) bildhöjd (2 byte) flaggor (1 byte) (local color table flag, interlace flag, sort flag, reserved, size of local color table) Global färgtabell färg 0 (3 byte) färg 1 (3 byte) 0xFF0000 0x Bilddata minsta kodlängd (1 byte) blockstorlek (1 byte) LZW-data ()

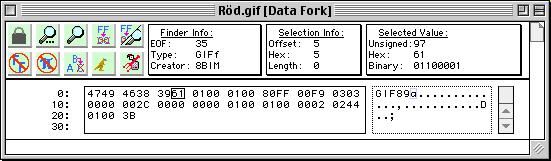

22 slutblock (1 byte) Avslutning avslutning (1 byte) 0x3B Utskrift av bildfilen genererad med Photoshop:

23 LZW Exempel: När blir LZW särskilt effektivt? a aa aaa aaaa aaaaa aaaaaa dvs. när successiva meddelandeföljder består av den längsta tidigare följden och ett extra meddelande. Låt teckenlängden vara n=8 bitar Koda med 9 12 bitar. Låt 2 koder ha speciell betydelse. Med 254 kodord med 9 bitar kan vi koda en meddelandeföljd med (1+254) 254/2 = meddelanden med 8 bitar. det ger kompressionen 1:113. Med upp till 12 bitar blir det 254 kodord med 9 bitar: bitar 510 kodord med 10 bitar: bitar kodord med 11 bitar: bitar kodord med 12 bitar: bitar

24 Totalt kodord bitar för att koda en meddelandeföljd med meddelanden med 8 bitar vilket ger komprimeringen 1: Exempel: Hur ser ett dåligt fall ut? aabacadaea dvs. ingen meddelandeföljd med två meddelanden förekommer två gånger. Då blir»komprimeringen» 1:0,89.

25 Huffmankodning Huffmankodning är en metod för att koda meddelanden m 1 m n med sannolikheterna p 1 p n. Kombinera successivt de två meddelandena med minst sannolikhet till ett nytt. Sluta när två meddelanden återstår. Låt kodorden för de meddelanden som givit upphov till dessa sluta med 0 resp. 1. Gå vidare med beståndsdelarna. A B C D E F G H 0,3 0,2 0,15 0,1 0,1 0,05 0,05 0,05 D' 0,2 G' 0,1 B' 0,4 C' 0,3 F' 0,15 A' 0,6 A' 0 B' 1 A 00 C' 01 B 10 D' 11 C 010 F' 011 D 110 E 111 F 0110 G' 0111 G H 01111

26 Tiff Tiff (Tagged image file format) medger många olika lagringssätt. Det är därför ett stort jobb att skriva program som packar upp tiff-bilder men inte särskilt svårt att lagra en tiff-bild.

27 Jpeg Jpeg (Joint photographic experts group) används mycket på webben och är normalt»förstörande». Byt färgkoordinater från RGB till YCbCr Y = 0, 299R + 0,587G + 0,114B Cb = 0,1687R! 0, 3313G + 0, 5B Cr = 0, 5R! 0, 4187G! 0, 0813B Y innehåller intensitet och Cb och Cr innehåller kulör. Lagra kulörkomponenterna med lägre rumsupplösning R R GB GB Y Y R R GB GB Y Y Cb Cr 12 värden 6 värden Dela in i delbilder som är 8 8 rutor

28 Beräkna cosinustransformen (DCT) F(u, v) = 1 4 C(u)C(v)! $ 7 7 (2x +1)u" (2y +1)v" '! ## f (x, y)cos cos %& x =0 y = () + med C(z) =, 1 / 2, z = 0-1, z * 0 F(0, 0) anger medelvärdet och t.ex. F(2,3) anger mängden av mönster 2, 3.

29 Jpeg forts. Laga skillnaden mellan i akuellt och föregående block. Avrunda övriga koefficienter dvs. dividera koefficienterna med lämpliga tal och avrunda kvoten till heltal. Koda och lagra koefficienterna med ett slags Huffmankod. Jpeg är bra för»fotografiska» bilder men ej för bilder med få färger och tydliga konturer.

30 Cosinustransformen Den diskreta cosinustransformen i 1 dimension Låt f vara en n-elements radvektor med data. g u = eller k u = 1 n /2 k u n $ x=1 f x cos % 1/ 2, u = 0 & ' 1, u > 0 (2x "1)u# 2n g = fcd där C (2i "1) j# ij = cos 2n D = diag(1/ 2 1 1) / n /2) Inversen ges av n 1 f x = n /2 " k u g u cos u=1 (2x #1)u$ 2n eller f = gdc T. Transformen är förlustfri bortsett från avrundningsfel.

31 Komprimering med DCT Vi kan studera effekten av minskad precision i koefficienterna genom att beräkna g u " = a u floor(g u /a u ) Med f = och a = [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] får man

32

33 2D cosinustransform Låt F xy vara en n n-bild. Transformen ges av G uv = 1 2n k u k v n n $ y=1 (2x "1)u# $ F xy cos cos 2n x=1 med inversen F xy = 1 2n eller n n $ v=1 (2x "1)u# $ k u k v G uv cos cos 2n u=1 G=DC T FCD och F=CDGDC T. Med F = (2y "1)v# 2n (2y "1)v# 2n

34 blir transformen:

35 Wavelets (vågletter?) 1D Låt f=[ ] vara data. Bilda medelvärden (f(i)+f(i+1))/2, i=1, 3, och differenser f(i) f(i+1), i=1, 3, som ger g 1 =[1,5 3,5 5,5 7, ] ur vilket f kan återskapas. Differenserna tenderar att vara små och kan ev. ersättas med 0 eller lagras med färre bitar. Bearbeta medelvärdena på samma sätt tills ett medelvärde återstår. g 2 =[2,5 6, ] g 3 =[4, ] Vi provar med att sätta de tre sista komponenterna till 0: g' 3 =[4, ] g' 2 =[2,5 6, ] g' 1 =[1,5 3,5 5,5 7, ] f'=[1 2 3,5 3,5 5,5 5,5 7,5 7,5] f och f' skiljer sig ganska lite.

36 Vågletter i 2D Gör fullständig transform av raderna därefter av kolumnerna eller gör växelvis rader och kolumner. (Sök formulering som matrisoperationer.)

37 Singulärvärdesfaktorisering Ett sätt att skriva en bild, f, är som f=ugv H. Det är intressant om h.l. kan skrivas med färre bitar än v.l. och speciellt om man lätt med antalet bitar kan styra skillnaden mellan h.l. och v.l. Det kan göras med U och V som ortogonala matriser och g som en diagonalmatris diag (λ): f = n # T " i u i v i i=1 där är u i egenvektorer till ff T, v i är egenvektorer till f T f och λ i är motsvarande egenvärden.

38 Exempel " 1 0 0% $ ' Med f = $ ' blir # 0 0 1& # 0,319 0,447 0,835 & % ( U = 0,934 0 "0,357 % (, $ 0,160 "0,894 0,418 ' # 0,835 0,447 0,319 & % ( V = 0,357 0 "0,934 % ( och $ 0,418 "0,894 0,160 ' " = 6,85 1 0,146 ( ) T. Om f k = k # T " i u i v i så är f " f k = $ # i. i=1 n i= k +1 Med [U,D,V]=svd(f) i Matlab (för»singular value decomposition») motsvarar D ".

39 Aritmetisk kodning Låt ett händelseschema beskrivas av hs[1:nhs] med komponenterna sym för symbol p för frekvens och lb för intevallets nedre gräns. Låt meddelandet vara k och k.next vara nästa symbol. Kodning lb := 0; w := k.next; l := 1; while (w "!") for i := 1:nhs if (hs[i].sym=w) break; end lb := lb+l*hs[i].lb; l := l*hs[i].p; w := k.next; end % Det kodade meddelandet är ett % tal i [lb,lb+l).

40 Avkodning % Låt det kodade meddelandet % vara p w := ""; k := ""; while (w "!") for i := 1:nhs if (p hs[i].lb) break; end p := (p-hs[i].lb)/hs[i].p; w := hs[i].sym; k := k+w; end

41 Litteraturförteckning på svenska Låt.tex-filen innehålla t.ex.: \usepackage{authordate1-4} Som \cite{ab} \cite{da} Ångström~\cite{aa} \cite{bb} \cite{cc} \cite{dd} skriver. Alltid något. \bibliographystyle{authordate2} title = {Om m{å}tt -- 2}, author = {Lillen {Å}ngstr{ö}m}, publisher = {Addison \& Wesley}, year

42 title = {Om vikt}, author = {Lillen {Ä}rlig}, publisher = {Addison \& Wesley}, year =1996} Gör >latex fil >bibtex fil Gå in i srom.bbl och justera bokstavsordningen. >latex fil som ger

43 Det går nog att hitta ett sätt att få Bibtex att sortera rätt, ev. med Babelbib.

44 Mall för stordia Det som ska vara med i varje bild ligger i sidhuvudet. Ram och KTH-symbol sitter ihop. Du kan själv ändra skapare och datum. Ramen ligger relativt sidan 1,1 cm ned och 1,8 cm från vänster. Följande definierade format ingår: rubrik2 Används för varje bilds rubrik b1 Stycke utan indrag och utan avstånd över b2 Stycke med indrag och med avstånd över b3 Stycke utan indrag och med avstånd över l(först) Första element i uppräkning med avstånd över och hängande indrag l(mellan) Mellanelement i uppräkning utan avstånd över och med hängande indrag l(sist) Sista element i uppräkning med avstånd under och med hängande indrag

45 Övrigt Blockkoder, konturkoder, eps, pdf, wavelets

46 Litteratur Bell, Timothy C. & John G Cleary & Ian H Witten Text compression. Prentice Hall. Fisher, Yuval (red.) Fractal image compression: theory and application. Springer. Kay, David C & John R. Levine Graphics file formats. Windcrest/McGraw- Hill Solomon, David Data compression: the complete reference. Springer. Se vidare t.ex. på
