Pixelgrafik. Utdrag ur Adobe Photoshops handbok. Om bitmappsbilder (pixelbilder) Om vektorgrafik (kallas ibland objektgrafik)

Transkript

1 Pixelgrafik Utdrag ur Adobe Photoshops handbok Om bitmappsbilder (pixelbilder) I bitmappsbilder, eller rasterbilder eller pixelgrafik, används ett rektangulärt rutnät med bildelement (pixlar eller bildpunkter) för att återge bilder. Varje pixel har en speciell plats och färgvärde. När du arbetar med bitmappsbilder redigerar du alltså pixlar snarare än objekt eller former. Bitmappsbilder kan effektivt återge fina färg och tonövergångar och är därför det vanligaste elektroniska mediet för halvtonsbilder, till exempel fotografier och digitala målningar. Bitmappsbilder är upplösningsberoende, vilket betyder att de innehåller ett bestämt antal pixlar. Av den anledningen kan de förlora i detaljrikedom och se ojämna ut om de förstoras på skärmen eller om de skrivs ut med en lägre upplösning än den som de har skapats för. Exempel på en bitmappsbild vid olika förstoringsgrader Bitmappsbilder kräver ibland mycket lagringsutrymme och måste ofta komprimeras för att hålla nere filstorleken. Om vektorgrafik (kallas ibland objektgrafik) Vektorbilder (även kallade vektorformer eller vektorobjekt) består av linjer och kurvor som definieras av matematiska objekt kallade vektorer, som beskriver en bild utifrån bildens geometriska egenskaper. Du kan fritt flytta eller modifiera vektorgrafik utan att förlora detaljrikedom eller skärpa eftersom vektorbilder är upplösningsoberoende, vilket betyder att bildens kanter förblir skarpa även om bildens storlek ändras, om den skrivs ut på en PostScript skrivare, sparas i en PDF fil eller importeras till ett vektorbaserat bildbehandlingsprogram. Detta gör vektorbilder till det bästa alternativet för ritade objekt, t.ex. logotyper, som ska användas med olika storlekar och i olika medier. Vektorobjekten som du skapar med rit och formverktygen i Adobe Creative Suite är exempel på vektorbilder. Du kan använda kommandona Kopiera och Klistra in för att kopiera vektorbilder mellan olika CS program.

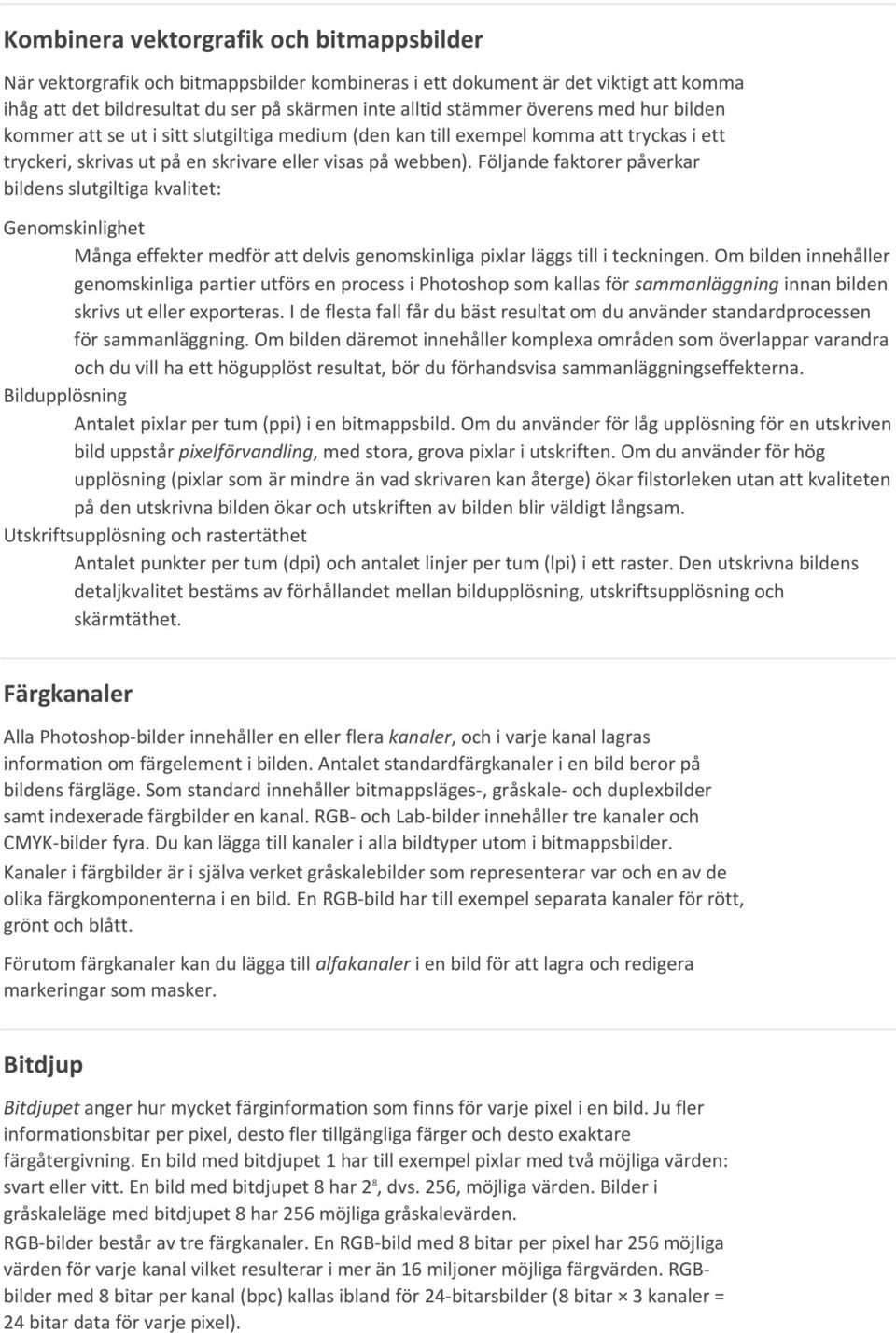

2 Kombinera vektorgrafik och bitmappsbilder När vektorgrafik och bitmappsbilder kombineras i ett dokument är det viktigt att komma ihåg att det bildresultat du ser på skärmen inte alltid stämmer överens med hur bilden kommer att se ut i sitt slutgiltiga medium (den kan till exempel komma att tryckas i ett tryckeri, skrivas ut på en skrivare eller visas på webben). Följande faktorer påverkar bildens slutgiltiga kvalitet: Genomskinlighet Många effekter medför att delvis genomskinliga pixlar läggs till i teckningen. Om bilden innehåller genomskinliga partier utförs en process i Photoshop som kallas för sammanläggning innan bilden skrivs ut eller exporteras. I de flesta fall får du bäst resultat om du använder standardprocessen för sammanläggning. Om bilden däremot innehåller komplexa områden som överlappar varandra och du vill ha ett högupplöst resultat, bör du förhandsvisa sammanläggningseffekterna. Bildupplösning Antalet pixlar per tum (ppi) i en bitmappsbild. Om du använder för låg upplösning för en utskriven bild uppstår pixelförvandling, med stora, grova pixlar i utskriften. Om du använder för hög upplösning (pixlar som är mindre än vad skrivaren kan återge) ökar filstorleken utan att kvaliteten på den utskrivna bilden ökar och utskriften av bilden blir väldigt långsam. Utskriftsupplösning och rastertäthet Antalet punkter per tum (dpi) och antalet linjer per tum (lpi) i ett raster. Den utskrivna bildens detaljkvalitet bestäms av förhållandet mellan bildupplösning, utskriftsupplösning och skärmtäthet. Färgkanaler Alla Photoshop bilder innehåller en eller flera kanaler, och i varje kanal lagras information om färgelement i bilden. Antalet standardfärgkanaler i en bild beror på bildens färgläge. Som standard innehåller bitmappsläges, gråskale och duplexbilder samt indexerade färgbilder en kanal. RGB och Lab bilder innehåller tre kanaler och CMYK bilder fyra. Du kan lägga till kanaler i alla bildtyper utom i bitmappsbilder. Kanaler i färgbilder är i själva verket gråskalebilder som representerar var och en av de olika färgkomponenterna i en bild. En RGB bild har till exempel separata kanaler för rött, grönt och blått. Förutom färgkanaler kan du lägga till alfakanaler i en bild för att lagra och redigera markeringar som masker. Bitdjup Bitdjupet anger hur mycket färginformation som finns för varje pixel i en bild. Ju fler informationsbitar per pixel, desto fler tillgängliga färger och desto exaktare färgåtergivning. En bild med bitdjupet 1 har till exempel pixlar med två möjliga värden: svart eller vitt. En bild med bitdjupet 8 har 2 8, dvs. 256, möjliga värden. Bilder i gråskaleläge med bitdjupet 8 har 256 möjliga gråskalevärden. RGB bilder består av tre färgkanaler. En RGB bild med 8 bitar per pixel har 256 möjliga värden för varje kanal vilket resulterar i mer än 16 miljoner möjliga färgvärden. RGBbilder med 8 bitar per kanal (bpc) kallas ibland för 24 bitarsbilder (8 bitar 3 kanaler = 24 bitar data för varje pixel).

3 Förutom bilder med 8 bitar per kanal kan Photoshop även hantera bilder som innehåller 16 eller 32 bitar per kanal. Bilder med 32 bitar per kanal kallas också för HDR bilder (High Dynamic Range). Stöd för 16 bitarsbilder i Photoshop Photoshop stöder följande typer av arbete med bilder med 16 bitar per kanal: Arbeta i lägena Gråskala, RGB färg, CMYK färg, Lab färg och Flerkanals. Alla verktygen i verktygslådan, förutom verktyget Konsthändelsepensel, kan användas med bilder med 16 bitar per kanal. Kommandon för färg och tonjustering kan användas Du kan arbeta med lager, däribland justeringslager, i bilder med 16 bitar per kanal. Flera filter i Photoshop kan användas med bilder med 16 bitar per kanal. Om du vill kunna använda vissa Photoshop funktioner (exempelvis vissa filter) kan du konvertera en bild med 16 bitar per kanal till 8 bitar per kanal. Du bör använda kommandot Spara som och konvertera en kopia av bildfilen så att den fullständiga bildinformationen med 16 bitar per kanal bevaras i originalfilen.

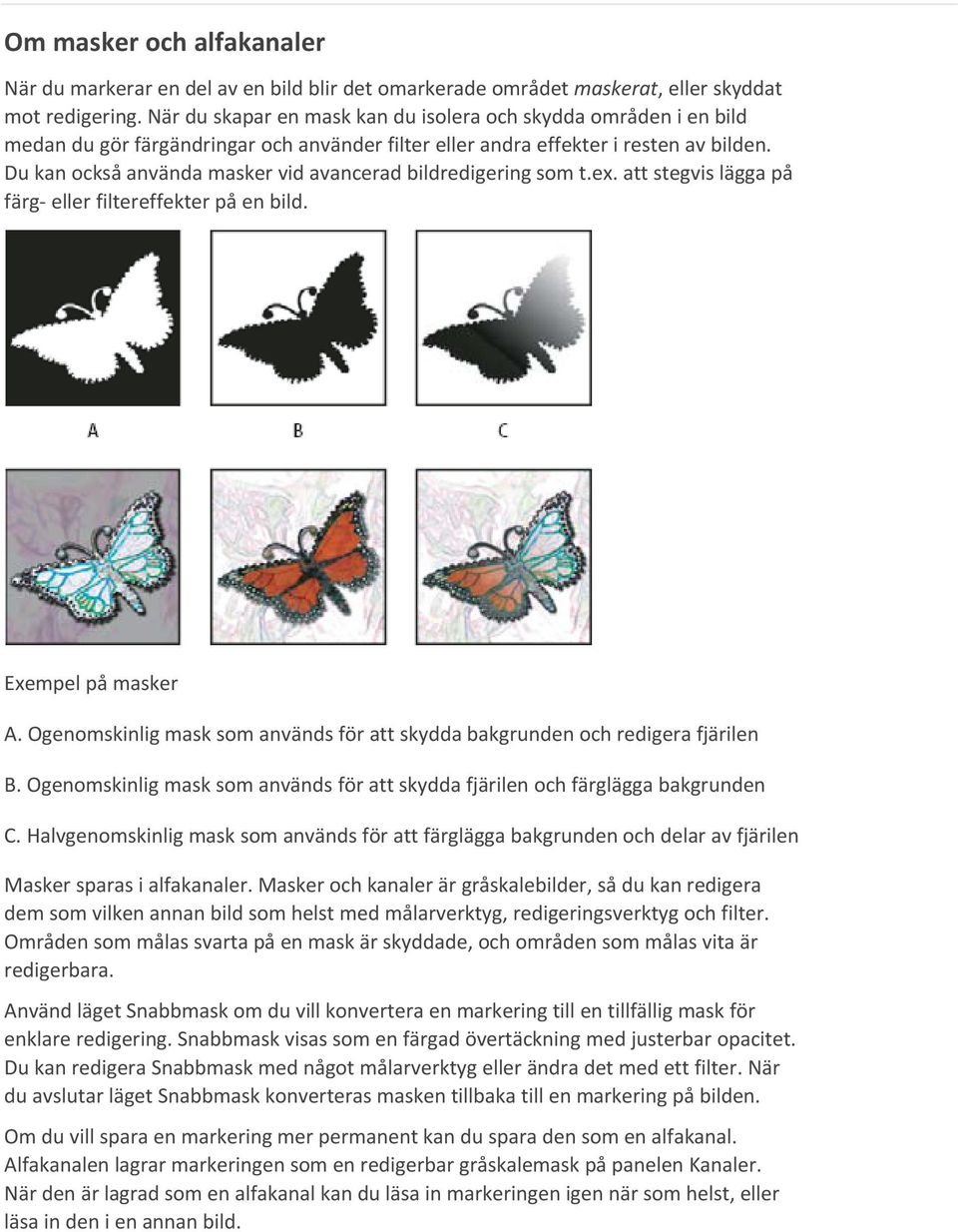

4 Om masker och alfakanaler När du markerar en del av en bild blir det omarkerade området maskerat, eller skyddat mot redigering. När du skapar en mask kan du isolera och skydda områden i en bild medan du gör färgändringar och använder filter eller andra effekter i resten av bilden. Du kan också använda masker vid avancerad bildredigering som t.ex. att stegvis lägga på färg eller filtereffekter på en bild. Exempel på masker A. Ogenomskinlig mask som används för att skydda bakgrunden och redigera fjärilen B. Ogenomskinlig mask som används för att skydda fjärilen och färglägga bakgrunden C. Halvgenomskinlig mask som används för att färglägga bakgrunden och delar av fjärilen Masker sparas i alfakanaler. Masker och kanaler är gråskalebilder, så du kan redigera dem som vilken annan bild som helst med målarverktyg, redigeringsverktyg och filter. Områden som målas svarta på en mask är skyddade, och områden som målas vita är redigerbara. Använd läget Snabbmask om du vill konvertera en markering till en tillfällig mask för enklare redigering. Snabbmask visas som en färgad övertäckning med justerbar opacitet. Du kan redigera Snabbmask med något målarverktyg eller ändra det med ett filter. När du avslutar läget Snabbmask konverteras masken tillbaka till en markering på bilden. Om du vill spara en markering mer permanent kan du spara den som en alfakanal. Alfakanalen lagrar markeringen som en redigerbar gråskalemask på panelen Kanaler. När den är lagrad som en alfakanal kan du läsa in markeringen igen när som helst, eller läsa in den i en annan bild.

5 Markering som har sparats som en alfakanal på panelen Kanaler Obs! Du kan maskera eller dölja delar av ett lager med en lagermask.

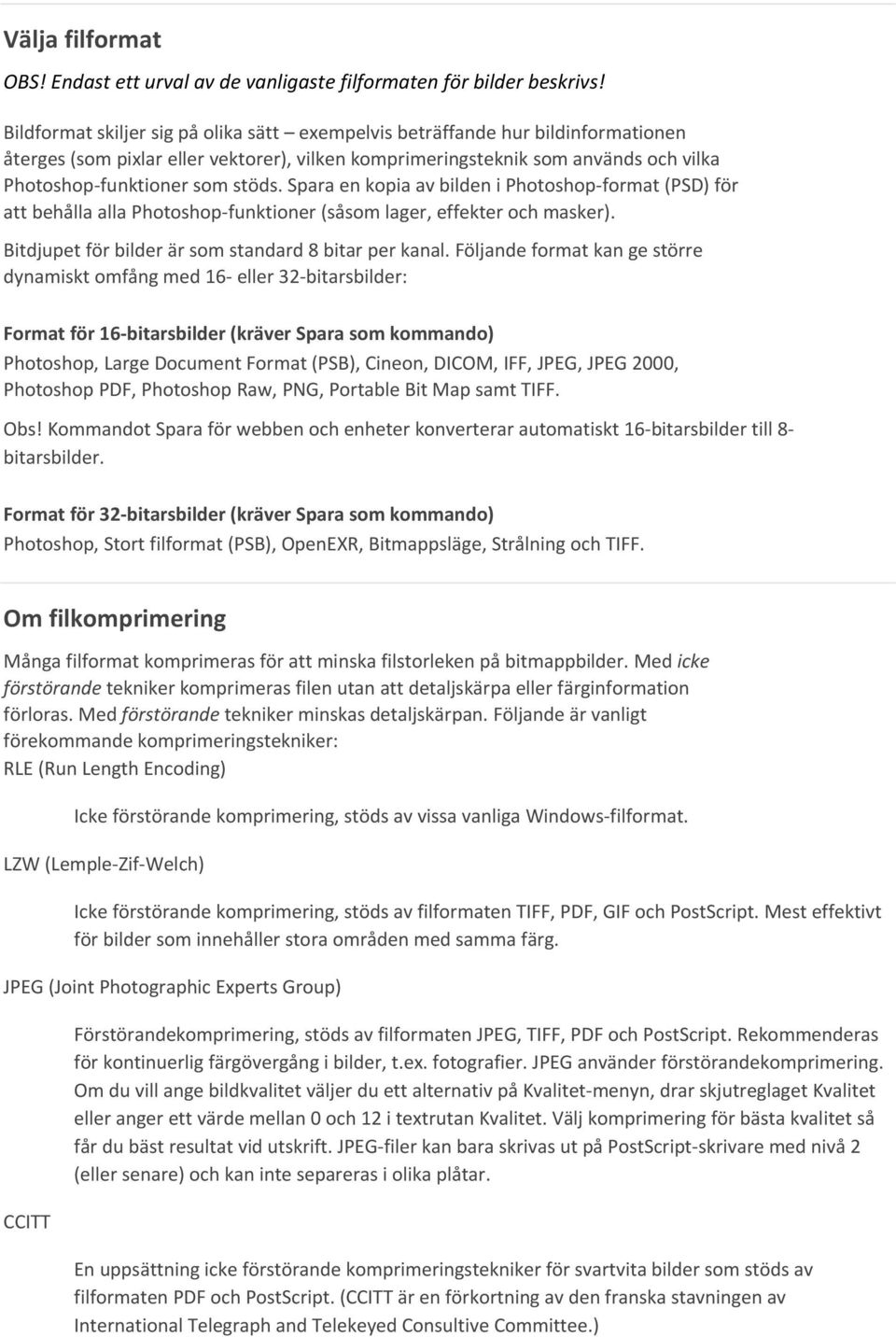

6 Välja filformat OBS! Endast ett urval av de vanligaste filformaten för bilder beskrivs! Bildformat skiljer sig på olika sätt exempelvis beträffande hur bildinformationen återges (som pixlar eller vektorer), vilken komprimeringsteknik som används och vilka Photoshop funktioner som stöds. Spara en kopia av bilden i Photoshop format (PSD) för att behålla alla Photoshop funktioner (såsom lager, effekter och masker). Bitdjupet för bilder är som standard 8 bitar per kanal. Följande format kan ge större dynamiskt omfång med 16 eller 32 bitarsbilder: Format för 16 bitarsbilder (kräver Spara som kommando) Photoshop, Large Document Format (PSB), Cineon, DICOM, IFF, JPEG, JPEG 2000, Photoshop PDF, Photoshop Raw, PNG, Portable Bit Map samt TIFF. Obs! Kommandot Spara för webben och enheter konverterar automatiskt 16 bitarsbilder till 8 bitarsbilder. Format för 32 bitarsbilder (kräver Spara som kommando) Photoshop, Stort filformat (PSB), OpenEXR, Bitmappsläge, Strålning och TIFF. Om filkomprimering Många filformat komprimeras för att minska filstorleken på bitmappbilder. Med icke förstörande tekniker komprimeras filen utan att detaljskärpa eller färginformation förloras. Med förstörande tekniker minskas detaljskärpan. Följande är vanligt förekommande komprimeringstekniker: RLE (Run Length Encoding) Icke förstörande komprimering, stöds av vissa vanliga Windows filformat. LZW (Lemple Zif Welch) Icke förstörande komprimering, stöds av filformaten TIFF, PDF, GIF och PostScript. Mest effektivt för bilder som innehåller stora områden med samma färg. JPEG (Joint Photographic Experts Group) CCITT Förstörandekomprimering, stöds av filformaten JPEG, TIFF, PDF och PostScript. Rekommenderas för kontinuerlig färgövergång i bilder, t.ex. fotografier. JPEG använder förstörandekomprimering. Om du vill ange bildkvalitet väljer du ett alternativ på Kvalitet menyn, drar skjutreglaget Kvalitet eller anger ett värde mellan 0 och 12 i textrutan Kvalitet. Välj komprimering för bästa kvalitet så får du bäst resultat vid utskrift. JPEG filer kan bara skrivas ut på PostScript skrivare med nivå 2 (eller senare) och kan inte separeras i olika plåtar. En uppsättning icke förstörande komprimeringstekniker för svartvita bilder som stöds av filformaten PDF och PostScript. (CCITT är en förkortning av den franska stavningen av International Telegraph and Telekeyed Consultive Committee.)

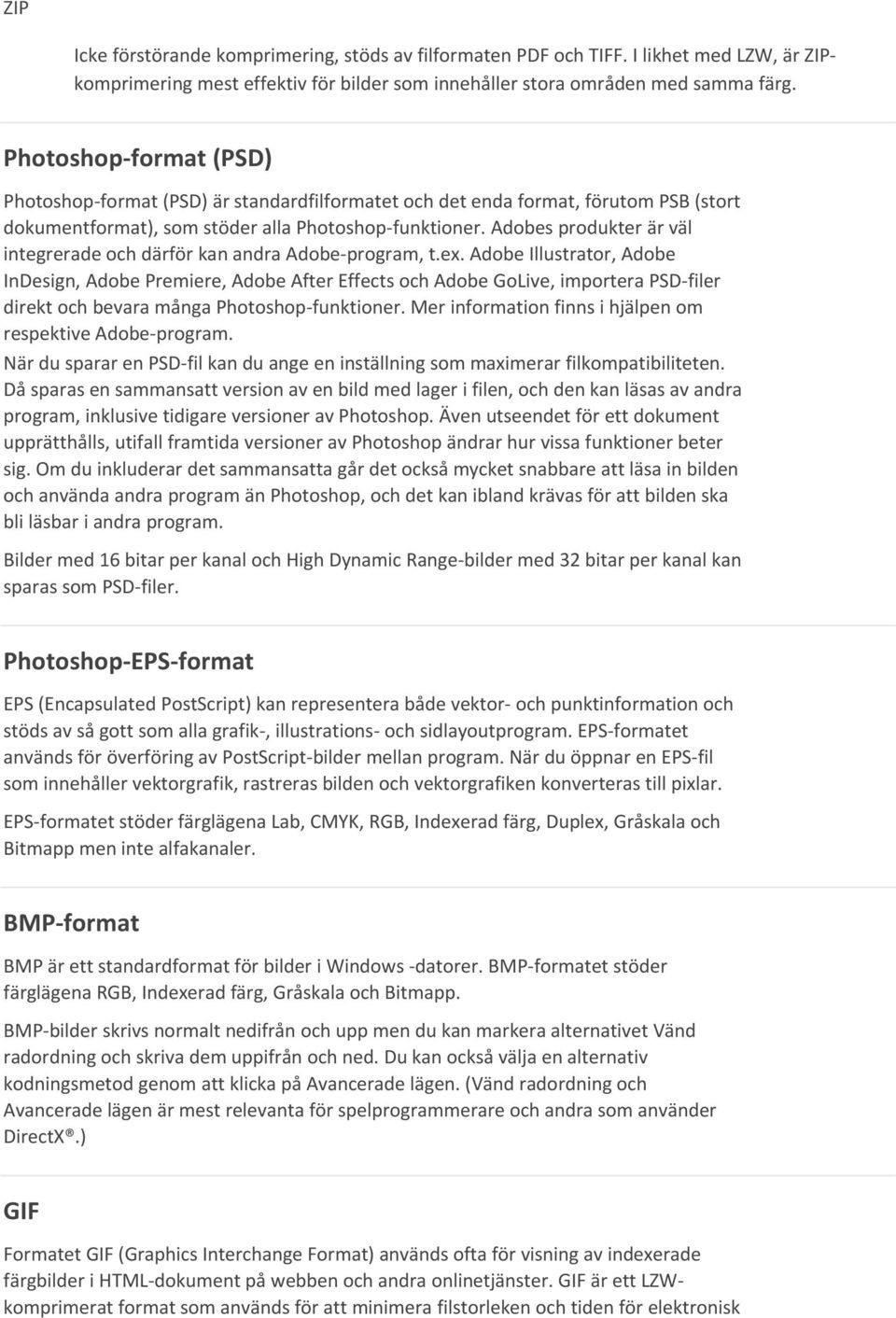

7 ZIP Icke förstörande komprimering, stöds av filformaten PDF och TIFF. I likhet med LZW, är ZIPkomprimering mest effektiv för bilder som innehåller stora områden med samma färg. Photoshop format (PSD) Photoshop format (PSD) är standardfilformatet och det enda format, förutom PSB (stort dokumentformat), som stöder alla Photoshop funktioner. Adobes produkter är väl integrerade och därför kan andra Adobe program, t.ex. Adobe Illustrator, Adobe InDesign, Adobe Premiere, Adobe After Effects och Adobe GoLive, importera PSD filer direkt och bevara många Photoshop funktioner. Mer information finns i hjälpen om respektive Adobe program. När du sparar en PSD fil kan du ange en inställning som maximerar filkompatibiliteten. Då sparas en sammansatt version av en bild med lager i filen, och den kan läsas av andra program, inklusive tidigare versioner av Photoshop. Även utseendet för ett dokument upprätthålls, utifall framtida versioner av Photoshop ändrar hur vissa funktioner beter sig. Om du inkluderar det sammansatta går det också mycket snabbare att läsa in bilden och använda andra program än Photoshop, och det kan ibland krävas för att bilden ska bli läsbar i andra program. Bilder med 16 bitar per kanal och High Dynamic Range bilder med 32 bitar per kanal kan sparas som PSD filer. Photoshop EPS format EPS (Encapsulated PostScript) kan representera både vektor och punktinformation och stöds av så gott som alla grafik, illustrations och sidlayoutprogram. EPS formatet används för överföring av PostScript bilder mellan program. När du öppnar en EPS fil som innehåller vektorgrafik, rastreras bilden och vektorgrafiken konverteras till pixlar. EPS formatet stöder färglägena Lab, CMYK, RGB, Indexerad färg, Duplex, Gråskala och Bitmapp men inte alfakanaler. BMP format BMP är ett standardformat för bilder i Windows datorer. BMP formatet stöder färglägena RGB, Indexerad färg, Gråskala och Bitmapp. BMP bilder skrivs normalt nedifrån och upp men du kan markera alternativet Vänd radordning och skriva dem uppifrån och ned. Du kan också välja en alternativ kodningsmetod genom att klicka på Avancerade lägen. (Vänd radordning och Avancerade lägen är mest relevanta för spelprogrammerare och andra som använder DirectX.) GIF Formatet GIF (Graphics Interchange Format) används ofta för visning av indexerade färgbilder i HTML dokument på webben och andra onlinetjänster. GIF är ett LZWkomprimerat format som används för att minimera filstorleken och tiden för elektronisk

8 överföring. GIF formatet behåller genomskinlighet i indexerade färgbilder men stöder däremot inte alfakanaler. JPEG format Formatet JPEG (Joint Photographic Experts Group) används ofta för visning av fotografier och andra bilder med kontinuerliga övergångar i HTML dokument på webben och andra onlinetjänster. JPEG formatet stöder färglägena CMYK, RGB och gråskala, men stöder inte genomskinlighet. Till skillnad från GIF format, behåller JPEG färginformationen i en RGB bild men filstorleken komprimeras genom selektivt förkastade data. JPEG bilder dekomprimeras automatiskt när de öppnas. En högre komprimeringsnivå resulterar i sämre bildkvalitet och vise versa. Om du väljer kvaliteten Maximal är det oftast svårt att skilja mellan den komprimerade bilden och originalet. PDF PDF (Portable Document Format) är ett flexibelt filformat som kan användas på flera plattformar och med flera program. Baserat på PostScript bildmodellen kan PDF filer exakt visa och behålla teckensnitt, sidlayouter och annan vektor och bitmappgrafik. Dessutom kan PDF filer innehålla sök och navigeringsfunktioner, t.ex. länkar. PDF stöder bilder med 16 bitar per kanal. Två olika typer av PDF filer kan redigeras i Photoshop: Photoshop PDF filer Filer som har skapats med alternativet Bevara Photoshops redigeringsfunktioner markerat i dialogrutan Spara Adobe PDF. Photoshop PDF filer kan bara innehålla en enda bild. Standard PDF filer Filer som har skapats med alternativet Bevara Photoshops redigeringsfunktioner avmarkerat i dialogrutan Spara Adobe PDF, eller i andra program såsom Adobe Acrobat eller Illustrator. Standard PDF filer kan bestå av flera sidor och bilder. När du öppnar en standard PDF fil rastreras vektorerna och texten samtidigt som pixelinnehållet bibehålls. PNG format PNG är utvecklat som ett patentfritt alternativ till GIF, och används till icke förstörande komprimering och för visning av bilder på webben. Till skillnad från GIF, stöder PNG 24 bitars bilder och producerar bakgrundsgenomskinlighet utan taggiga kanter. Däremot stöder inte vissa webbläsare PNG bilder. PNG formatet stöder bilder i lägena RGB, Indexerad färg, Gråskala och Bitmapp utan alfakanaler. PNG behåller genomskinlighet i gråskale och RGB bilder.

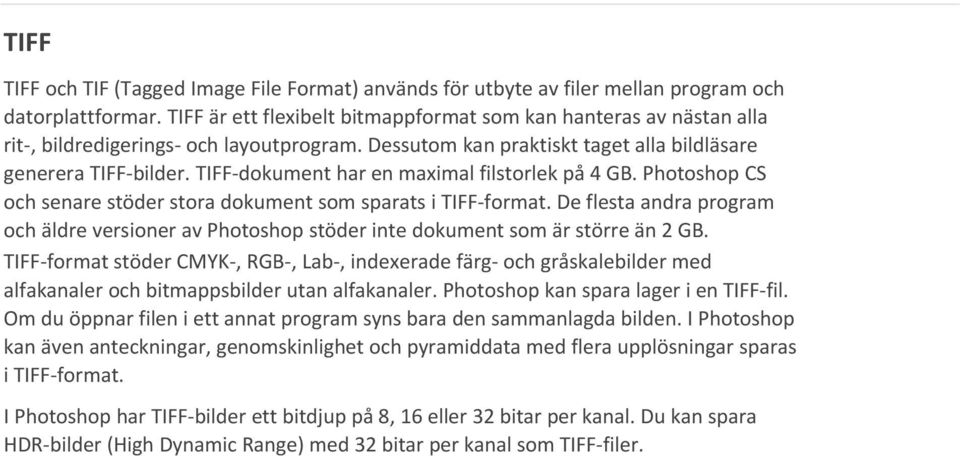

9 TIFF TIFF och TIF (Tagged Image File Format) används för utbyte av filer mellan program och datorplattformar. TIFF är ett flexibelt bitmappformat som kan hanteras av nästan alla rit, bildredigerings och layoutprogram. Dessutom kan praktiskt taget alla bildläsare generera TIFF bilder. TIFF dokument har en maximal filstorlek på 4 GB. Photoshop CS och senare stöder stora dokument som sparats i TIFF format. De flesta andra program och äldre versioner av Photoshop stöder inte dokument som är större än 2 GB. TIFF format stöder CMYK, RGB, Lab, indexerade färg och gråskalebilder med alfakanaler och bitmappsbilder utan alfakanaler. Photoshop kan spara lager i en TIFF fil. Om du öppnar filen i ett annat program syns bara den sammanlagda bilden. I Photoshop kan även anteckningar, genomskinlighet och pyramiddata med flera upplösningar sparas i TIFF format. I Photoshop har TIFF bilder ett bitdjup på 8, 16 eller 32 bitar per kanal. Du kan spara HDR bilder (High Dynamic Range) med 32 bitar per kanal som TIFF filer.
