RAPPORT. Floraborg, Norrköping NORRKÖPINGS KOMMUN ÖVERSIKTLIG UNDERSÖKNING ENLIGT MIFO FAS 2 VID F.D. FLORABORGS HANDELSTRÄFGÅRD I NORRKÖPINGS KOMMUN

Transkript

1 RAPPORT NORRKÖPINGS KOMMUN Floraborg, Norrköping UPPDRAGSNUMMER ÖVERSIKTLIG UNDERSÖKNING ENLIGT MIFO FAS 2 VID F.D. FLORABORGS HANDELSTRÄFGÅRD I NORRKÖPINGS KOMMUN FÖRHANDSKOPIA SWECO ENVIRONMENT AB JÖNKÖPING VATTEN OCH MILJÖ EVELINA JALNEFUR ANDERSSON ANNA PAULSSON KRISTINA HAGLUND HANDLÄGGARE UPPDRAGSLEDARE KVALITETSGRANSKARE repo001.docx

2 repo001.docx Sweco Järnvägsgatan 3 Box 1062 SE Jönköping, Sverige Telefon Fax Sweco Environment AB Org.nr Styrelsens säte: Stockholm Evelina Jalnefur Andersson Miljökonsult, Förorenade områden Jönköping Vatten och Miljö Telefon direkt +46 (0) Mobil +46 (0) evelina.jalnefur.andersson@sweco.se

3 Innehållsförteckning 1 Inledning Bakgrund Uppdragets syfte och avgränsning Organisation 1 2 Undersökningsområdet Lokalisering och omgivningsförhållanden Skyddsobjekt Jordarter, grundvatten och berggrund 3 3 Historik och förväntad föroreningssituation Allmänt om handelsträdgårdar/plantskolor 3 4 Spridningsförutsättningar och exponering 4 5 Beskrivning av utförda undersökningar Metodik Jord Grundvatten 5 6 Bedömningsgrunder 6 7 Resultat av mätningar och analyser Jord Grundvatten 9 8 Riskklassning enligt MIFO Allmänt om MIFO Föroreningarnas farlighet Föroreningsnivå Spridningsförutsättningar Känslighet och skyddsvärde Samlad bedömning 12 9 Slutsats och rekommendationer Referenser 13 repo001.docx RAPPORT FÖRHANDSKOPIA FLORABORG, NORRKÖPING EJA p:\1353\ _floraborg,_norrköping\000\18 granskning\till beställare för granskning\ra floraborgs undersökning 0.9.docx

4 Bilagor 1. Situationsplan 2. MIFO-blanketter 3. Fältprotokoll 4. Analysrapporter 5. Provtagningsplan 6. Koordinatlista provtagningspunkter repo001.docx RAPPORT FÖRHANDSKOPIA FLORABORG, NORRKÖPING EJA p:\1353\ _floraborg,_norrköping\000\18 granskning\till beställare för granskning\ra floraborgs undersökning 0.9.docx

5 repo001.docx RAPPORT FÖRHANDSKOPIA FLORABORG, NORRKÖPING EJA p:\1353\ _floraborg,_norrköping\000\18 granskning\till beställare för granskning\ra floraborgs undersökning 0.9.docx

6 1 Inledning 1.1 Bakgrund Norrköpings kommun planerar att förändra markanvändningen för delar av stadsdelen Klockaretorpet. I samband med detaljplanearbetet har Sweco fått i uppdrag att utföra miljötekniska markundersökningar med anledning av en tidigare plantskoleverksamhet, f.d. Floraborgs handelsträdgård, som bedrivits på platsen. Inledningsvis gjordes uppdraget, med framtagande av provtagningsplan, under uppdrag av Länsstyrelsen i Östergötland i ett av Naturvårdsverket bekostat projekt. Projektet innebar översiktliga undersökningar enligt MIFO fas 2, Naturvårdsverkets rapport 4918 (1999), vid tre tidigare plantskolor i Norrköpings stad. Men eftersom en detaljplaneprocess pågår fick Norrköpings kommun överta uppdraget för f.d. Floraborgs handelsträdgård. Inventering enligt MIFO fas 1 har gjorts av Länsstyrelsen i Östergötland under 2012 för objektet och det tilldelades riskklass 2 stor risk för människors hälsa och miljön. Riskklasserna motiveras dels av att känsligheten på objektet är mycket stor dels av att verksamheten bedöms ha varit stor. 1.2 Uppdragets syfte och avgränsning Sweco Environment AB har fått i uppdrag av Norrköpings kommun att utföra en översiktlig undersökning enligt MIFO fas 2 över f.d. Floraborgs handelsträdgård i Norrköpings kommun. Undersökningen följer ett förslag till provtagningsplan daterad , se bilaga 5. Resultaten från genomförda miljötekniska undersökningar redovisas i föreliggande rapport tillsammans med en bedömning av föroreningssituationen inom det tidigare verksamhetsområdet. 1.3 Organisation Beställare av undersökningen är Norrköpings kommun genom kontaktperson Malin Cuclair. Uppdragsledare och handläggare hos Sweco Environment AB är Anna Paulsson. Handläggare och ansvarig för fältarbetet är Evelina Jalnefur Andersson. Kartframställning har utförts av Anna Paulsson och Evelina Jalnefur Andersson. Kvalitetsgranskning har utförts av Kristina Haglund även hon på Sweco Environment. repo001.docx RAPPORT FÖRHANDSKOPIA FLORABORG, NORRKÖPING EJA p:\1353\ _floraborg,_norrköping\000\18 granskning\till beställare för granskning\ra floraborgs undersökning 0.9.docx

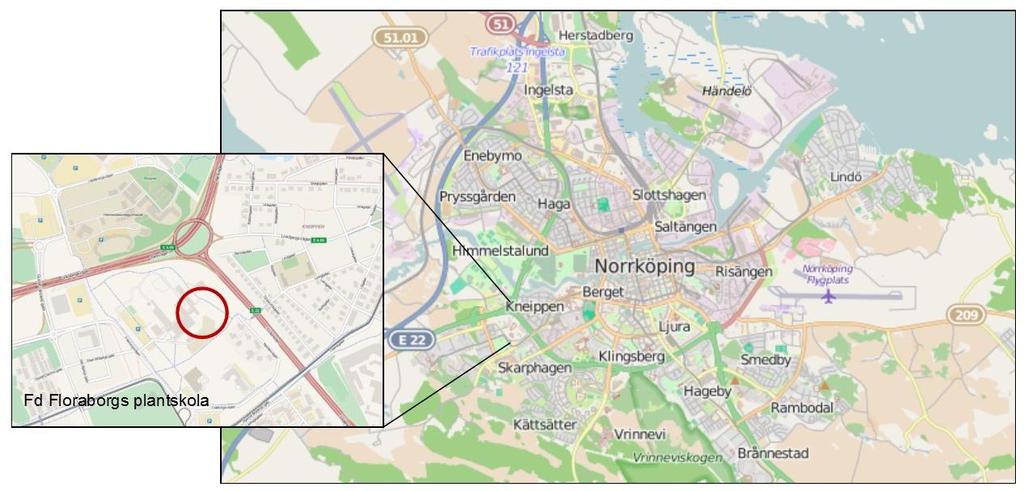

7 2 Undersökningsområdet 2.1 Lokalisering och omgivningsförhållanden F.d. Floraborgs handelsträdgård låg i västra den av Norrköping i stadsdelen Klockaretorpet. Området ligger söder om E22 och väster om Söderleden. Stora delar av det tidigare verksamhetsområdet är idag rekreationsytor med gång- och cykelvägar. Inom området finns såväl öppna gräsytor som skogspartier. Västra delen av verksamhetsområdet är idag bebyggd och här bedriver SMHI sin verksamhet. I södra delen av byggnadskomplexet och på centrala delar av det tidigare verksamhetsområdet bedrivs kommunal förskoleverksamhet. I öster, i direkt anslutning till bedömd verksamhetsgräns, finns villabostäder. Figur 1. F.d. Floraborgs handelsträdgårds läge i Norrköping. OpenStreetMaps bidragsgivare. 2.2 Skyddsobjekt Floraborgs handelsträdgård låg på ett område som idag främst består av grönområden. I västra och centrala delarna finns kontorslokaler och förskoleverksamhet. I öster gränsar objektet till villatomter. Förskoleverksamhet bedrivs även direkt söder om objektet. Norr om objektet finns en gammal vattenreservoar, som i folkmun kallas Borgsruinen. Här hålls konserter och föreställningar av olika slag. Ca 500 m väster om objektet ligger den tertiära skyddszonen för den kommunala vattentäkten. Motala ström rinner ca 500 m norr om objektet. På villatomterna i öster finns bergborrade energibrunnar. Det finns inga kända dricksvattenbrunnar i närområdet (SGU, 2015). repo001.docx RAPPORT FÖRHANDSKOPIA FLORABORG, NORRKÖPING EJA p:\1353\ _floraborg,_norrköping\000\18 granskning\till beställare för granskning\ra floraborgs undersökning 0.9.docx

8 2.3 Jordarter, grundvatten och berggrund Enligt SGU (Sveriges Geologiska Undersökning, karttjänst på SGU:s webbplats) varierar jordlagren mycket och består av sand, silt, sandig morän och lera. Jordlagret är tunt, som mest ca 5 meter enligt uppgifter från SGU. Genom Norrköping rinner Motala ström från väster mot öster. Lodade grundvattennivåer inom området visar dock på en grundvattenriktning åt sydväst, i motsatt riktning än Motala ström. Enligt tolkning av SGU:s berggrundskarta består berggrunden av sur intrusiv bergart (granit). 3 Historik och förväntad föroreningssituation 3.1 Allmänt om handelsträdgårdar/plantskolor I SGIs rapport Miljötekniska undersökningar vid handelsträdgårdar, Erfarenheter och rekommendationer Publikation 2 Linköping 2013 (SGI 2013), står följande beskrivning: I handelsträdgårdar fanns olika metoder för bekämpning av ogräs, svamp och skadedjur. Man använde sig bl.a. av enkla metoder som att lägga fimpar i blöt och sedan vattna med det. Rökning med nikotin, svavel och andra gaser användes i växthus. DDT kunde sprayas på växterna men muntliga uppgifter (från tidigare verksamhetsutövare) anger också att de blåste ut DDT som pulver med en stor fläkt över frilandsodlingarna. Andra bekämpningsmedel som användes och som man hittat vid äldre verksamheter inom branschen är bl.a. triaziner (t.ex. atrazin och simazin), diklobenil som bildar nedbrytningsprodukten BAM (2-6- diklorbenzamid), hexaklorbensen, pentakloranilin och tungmetaller som kadmium, koppar, bly, zink, kvicksilver och arsenik. Av dessa hittas triaziner och BAM främst i grund- och ytvatten medan andra binds hårdare i marken. Marken och grundvattnet kan vara förorenade vid: platser där bekämpningsmedel hanterats eller spridits (spill vid blandning och förvaring av bekämpningsmedel), som växthusområden och arbetsbodar områden där drivbänkar och frilandsodlingar funnits. utvändigt spill vid förvaring/lagring av kemikalier och avfall, plats för förvaring av eldningsolja F.d. Floraborgs handelsträdgård F.d. Floraborgs handelsträdgård startade sin verksamhet 1898 och den bedrevs fram till Odling skedde såväl på friland som i växthus. I växthusen odlades främst snittgrönt, rosor, asparagus sprengeri, phamous, ormbunke och orkidéer. På friland odlades dahlior och man hade ett 100-tal fruktträd. Plantskolan hade i slutet av 1930-talet repo001.docx RAPPORT FÖRHANDSKOPIA FLORABORG, NORRKÖPING EJA p:\1353\ _floraborg,_norrköping\000\18 granskning\till beställare för granskning\ra floraborgs undersökning 0.9.docx

9 28 växthus som totalt uppmätte en yta om 8000 m 2. Uppgifter om bekämpningsmedelsanvändningen är bristfälliga, det uppges dock att bekämpningsmedel använts på växter som odlades direkt i jorden så som tomat och sallad. Under de sista åren av verksamhetstiden besprutades inte snittblommor, men det finns ingen uppgift om huruvida de besprutats tidigare. Uppvärmning skedde till en början med koks och kol och övergick senare till olja. Oljeoch PAH-föroreningar kan förekomma i mark och grundvatten till följd av den tidigare verksamheten. Misstänkt anlagda kullar finns i angränsande villabebyggelse från Potentiellt kan massor från den tidigare handelsträdgården använts till anläggning av dessa. 4 Spridningsförutsättningar och exponering Föroreningar av bekämpningsmedel, olja och metaller kan finnas i mark och grundvatten, men även i byggnader och i anläggningar. Föroreningarnas egenskaper kan medföra att de kan finnas som fri fas i marken (olj. Huvuddelen av bekämpningsmedel binder hårt till partiklar och är svårlösliga i vatten. De huvudsakliga spridningsmekanismerna bedöms vara spridning via partikeltransport så som vid damning eller aktiviteter på områdena. Spridning kan också ske från mark till grundvatten och i grundvatten, samt till ytvatten, genom förångning från mark och grundvatten men även från förorenat byggmaterial och från markens porgas till luft. Människor riskerar att exponeras för en eventuell förorening på flera olika sätt, bl.a. damning och intag av jord (exempelvis i samband med vistelse på området eller markarbeten), genom inandning av ånga. Intag av grundvatten inom området är inte en trolig exponeringsväg i nuläget. Exponeringen bedöms som störst för yrkesverksamma och förskolebarn på området samt boende i närområdet. Marklevande organismer riskerar att exponeras för föroreningar i mark och via förångning. Risken att ytvatten hotas av föroreningar bedöms som begränsade, dock inte obefintliga, p.g.a. de relativt stora avstånden till ytvatten. 5 Beskrivning av utförda undersökningar 5.1 Metodik Undersökningen har utförts i två etapper. Första etappen gjordes 21 september och omfattade jordprovtagning med skruv på borrbandvagn samt installation av grundvattenrör. Vid nästa etapp, utförd 28 september, uttogs ytliga jordprover med handhållen utrustning samt grundvattenprover. Provtagningspunkternas placering framgår av bilaga 1. Undersökningen utfördes i tillämpbara delar enligt SGF:s standard som beskrivs i fälthandbok för miljötekniska markundersökningar (rapport 1:2004). repo001.docx RAPPORT FÖRHANDSKOPIA FLORABORG, NORRKÖPING EJA p:\1353\ _floraborg,_norrköping\000\18 granskning\till beställare för granskning\ra floraborgs undersökning 0.9.docx

10 5.1.1 Jord Provtagningen utfördes med skruvborr eller moränprovtagare monterad på borrbandvagn i tre punkter. Prover uttogs i skikt beroende på jordlager och indikationer om förorening, alternativt halvmetersvis om avvikande skikt inte noterades. Provtagning av jord genomfördes ned till en meter under grundvattenytan om så var möjligt, eller som mest ca tre meter under markytan. I övriga punkter som redovisas i bilaga 1 samt i tabell 1 genomfördes manuell provtagning ned till maximalt 0,25 meter. Varje punkt representerar en yta inom vilket ca 10 stickprov togs ut och som slogs samman till ett samlingsprov. Lagerföljder noteras i fält för varje punkt, där även färg, eventuell lukt och provnivå för laboratorieanalys anges. Proverna packades och förvarades svalt i diffusionstäta plastpåsar Grundvatten Grundvattenrör av typen PEH installerades i skruvborrhålet i samband med provtagningen av jord. Grundvattenrör installerades i tre punkter, se tabell 1. Rören installerades med filter i anslutning till grundvattenytan. Innan vattenprover uttogs renspumpades rören med om möjligt minst tre rörvolymer. Prover uttogs med peristaltisk pump för att minimera påverkan på vattenkemin. Provernas utseende, lukt m.m. noterades i fält för varje punkt. Vattenproverna uttogs i, för respektive analysparameter avsedda, provkärl som tillhandahållits av anlitat laboratorium. Prov som analyserades med avseende på metaller filtrerades i fält. Analys av organiska bekämpningsmedel i grundvattenprover har utförts utan föregående filtrering. Proven transporterades kylda till laboratoriet. Tabell 1. Provtagningspunkter vid f.d. Floraborgs handelsträdgård. Punkternas placering framgår av bilaga 1. FD FLORABORGS HANDELSTRÄDGÅRD Punkt Beskrivning Provtagningsmedium F1501 F1502 F.d. byggnad. Misstänks ha använts till förvaring av kemikalier. Idag öppen gräsyta. Provtagning genom skruvborrning. Grundvattenrör i nivå med gvy. F.d. byggnad med skorsten, centralt belägen bland växthus. Idag öppen gräsyta. Provtagning genom skruvborrning. Grundvattenrör i nivå med gvy. Jord Grundvatten Jord Grundvatten Analys Bekämpningsmedel och metaller Bekämpningsmedel och metaller SPIMFAB-analys, Bekämpningsmedel och metaller Bekämpningsmedel och metaller repo001.docx RAPPORT FÖRHANDSKOPIA FLORABORG, NORRKÖPING EJA p:\1353\ _floraborg,_norrköping\000\18 granskning\till beställare för granskning\ra floraborgs undersökning 0.9.docx

11 F1503 F1504 F1505 F.d. byggnad med skorsten, tidigare panna? Idag öppen gräsyta. Provtagning genom skruvborrning. Grundvattenrör i nivå med gvy. F.d. odling i bänkfönster. Idag öppen gräsyta. Provtagning genom handhållen provtagning (samlingsprov). F.d. växthus. Idag öppen gräsyta. Provtagning genom handhållen provtagning (samlingsprov). Jord Grundvatten Jord Jord SPIMFAB-analys, Bekämpningsmedel och metaller SPIMFAB-analys, Bekämpningsmedel och metaller Bekämpningsmedel och metaller Bekämpningsmedel och metaller F1506 F1507 F1508 F1509 F1510 F1511 F.d. växthus. Idag öppen gräsyta. Provtagning genom handhållen provtagning (samlingsprov). F.d. växthus. Idag öppen gräsyta. Provtagning genom handhållen provtagning (samlingsprov). F.d. frilandsodling. Idag öppen gräsyta. Provtagning genom handhållen provtagning (samlingsprov). F.d. frilandsodling. Idag öppen gräsyta. Provtagning genom handhållen provtagning (samlingsprov). F.d. växthus. Idag öppen gräsyta. Provtagning genom handhållen provtagning (samlingsprov). F.d. växthus. Idag öppen gräsyta. Provtagning genom handhållen provtagning (samlingsprov). Jord Jord Jord Jord Jord Jord Bekämpningsmedel och metaller Bekämpningsmedel och metaller Bekämpningsmedel och metaller Bekämpningsmedel och metaller Bekämpningsmedel och metaller Bekämpningsmedel och metaller 6 Bedömningsgrunder Resultaten från laboratorieanalyserna avseende jord och grundvatten har jämförts mot bedömningsgrunderna i Naturvårdsverkets rapport 4918 Metodik för Inventering av Förorenade Områden (MIFO, NV 1999). Halterna bedöms utifrån tillståndsklassning tabell 4 (tillsammans med generella riktvärden) och jämförs mot bakgrundser (bilaga 5) i NV4918. Resultaten från laboratorieanalyser avseende jord jämförs även med de generella riktvärdena från Naturvårdsverkets rapport 5976 (2009) Riktvärden för förorenad mark. Riktvärdena är i NV 5976 uppdelade med hänsyn till markanvändning: Känslig markanvändning (KM), t.ex. bostadsområden. repo001.docx RAPPORT FÖRHANDSKOPIA FLORABORG, NORRKÖPING EJA p:\1353\ _floraborg,_norrköping\000\18 granskning\till beställare för granskning\ra floraborgs undersökning 0.9.docx

12 Mindre känslig markanvändning (MKM), t.ex. kontor, industrier och vägar. Uppmätta er i grundvatten har också jämförts med av Sveriges Geologiska Undersökning (SGU) framtagna tillståndsklasser enligt bedömningsgrunder för grundvatten, rapport 2013:01. 7 Resultat av mätningar och analyser 7.1 Jord I detta kapitel redovisas resultaten av utförda mätningar och analyser. En sammanställning av analysresultat för jord och grundvatten finns i tabell 2 och 3. Laboratorieanalyserna utfördes av Eurofins Environment Testing Sweden AB. Samtliga analysparametrar och analysrapporter finns i bilaga 4. Jordprovtagning har genomförts i elva punkter varav åtta stycken var med handhållen provtagare och tre stycken med skruvborr. Proverna har analyserats på laboratorium med avseende på pesticider, metaller, alifater, aromater, PAH:er och BTEX. Enligt okulär bedömning i fält varierar jordarterna i området. Översta decimetrarna (0,3 m u my i F1503 och 0,8 m u my i F1501) utgörs av fyllnadsmassor bestående av mullig grusig sand. I F1503 underlagras fyllnadsmassorna av ett ca 15 cm mäktigt lager av finkornigt material så som lerig silt. Under detta lager finns sandiga jordarter, innehållande silt och grus. Även i F1501 och F1502 är huvudfraktionen sand, men här förekommer inte siltiga och leriga fraktioner i samma utsträckning. I dessa två punkter är större fraktioner som grus och ibland även sten mer vanligt förekommande. I övriga punkter har handhållen provtagning gjorts till maximalt 0,25 m u my, och även här är översta delen av jordlagret fyllnadsmassor av mullig grusig sand. Samtliga jordlagerföljder finns i bilaga 3. Okulär bedömning i samband med undersökningarna visade inte på några synliga föroreningar eller avvikande lukter. I Tabell 2 redovisas uppmätta er av bekämpningsmedlet DDT och dess metaboliter DDE och DDD. Analysresultat har visat förekomster av ämnena i flertalet av de provtagna punkterna. I de punkter där ämnena inte redovisats (F1507, F1508 och F1511) har analyspaket innehållande ett större antal ämnen (liknande screeningpaket) använts varpå rapporteringsgränserna är högre än för övriga prover. I tabellen redovisas också tillämpbara jämförvärden hämtade ur SGI:s rapport om handelsträdgårdar (Ländell och Haglund, 2013) tabell 3-1. Uppmätta analysresultat underskrider samtliga riktvärden. Övriga bekämpningsmedel underskred rapporteringsgränserna. repo001.docx RAPPORT FÖRHANDSKOPIA FLORABORG, NORRKÖPING EJA p:\1353\ _floraborg,_norrköping\000\18 granskning\till beställare för granskning\ra floraborgs undersökning 0.9.docx

13 Tabell 2. Sammanställning av uppmätta er DDT, DDE och DDD tillsammans med tillämpbara jämförvärden. Halter över rapporteringsgränser framhävs med fetstil. Provpunkt (m u my) Datum TS (%) Summa DDT, DDE och DDD ( TS) DDT,p,p'- ( TS) DDT, o,p - ( TS) DDE, p,p - ( TS) DDE-o,p ( TS) DDD, p,p'- ( TS) F1501 (0-0,3) ,6 16 2,7 <0,92 4,8 <0,92 7,1 1,6 DDD-o,p ( TS) F1502 (0-0,5) ,7 <5,5 1,6 <0,91 2,9 <0,91 <0,91 <0,91 F1503 (0-0,3) ,6 15 4,3 2,2 5,5 <0,92 2,8 <0,92 F1504 (0-0,2) , <0,91 5,2 <0,91 1,9 <0,91 F1505 (0-0,2) ,0 <5,5 <0,92 <0,92 1,7 <0,92 2,5 <0,92 F1506 (0-0,2) ,1 <5,5 <0,92 <0,92 2,3 <0,92 2,7 <0,92 F1507 (0-0,2) ,9 - <14 <14 <14 <28 <14 <28 F1508 (0-0,2) ,3 - <14 <14 <14 <27 <14 <27 F1509 (0-0,2) ,5 8,6 <0,92 <0,92 1,8 <0,92 6,7 <0,92 F1510 (0-0,2) ,8 7 <0,92 <0,92 4,6 <0,92 2,4 <0,92 F1511 (0-0,2) ,2 - <13 <13 <13 <25 <13 <25 Trädgårdar, Miljøministeriet 1 förskolor och lekplatser Bostäder och CCME 2 parkmark Industrimark VROM 3 Intervention value ) Miljøministeriet, Danmark, ) CCME, Kanada, ) VROM, Nederländerna, 2000 Metaller som förekommer i er över riktvärden finns redovisade i Tabell 3. Samtliga analyserade prover är uttagna i ytlig jord. Av tabellen framgår att bly, kadmium och zink förekommer i er motsvarande måttligt allvarligt tillstånd och allvarligt tillstånd. Arsenik och barium förekommer i er motsvarande måttligt allvarligt tillstånd. Jämförvärden enligt MIFO-handboken (NV 4918) utgår från riktvärden för känslig markanvändning (KM), vilket innebär att ämnen som förekommer i er motsvarande måttligt allvarligt tillstånd överskrider riktvärdet för KM. Bly, kadmium och zink finns i er som tyder på en stor påverkan av punktkälla. Arsenik och kvicksilver finns i er som visar på en trolig påverkan av punktkälla. repo001.docx RAPPORT FÖRHANDSKOPIA FLORABORG, NORRKÖPING EJA p:\1353\ _floraborg,_norrköping\000\18 granskning\till beställare för granskning\ra floraborgs undersökning 0.9.docx

14 Tabell 3. Sammanställning av utvalda metaller i er tillsammans med tillämpbara riktvärden. Provpunkt (m u my) Datum TS (%) Arsenik ( TS) Barium ( TS) Bly ( TS) Kadmium ( TS) Kvicksilver ( TS) Zink ( TS) F1501 (0-0,3) , ,9 0, F1502 (0-0,5) ,7 5, ,37 0, F1503 (0-0,3) ,6 < 2, < 0,20 0, F1504 (0-0,2) ,3 3, < 0,20 0,07 94 F1505 (0-0,2) , ,3 0, F1506 (0-0,2) , ,24 0, F1507 (0-0,2) ,9 5, ,69 0, F1508 (0-0,2) ,3 4, ,35 0, F1509 (0-0,2) ,5 3, ,37 0, F1510 (0-0,2) ,8 9, ,4 0, F1511 (0-0,2) ,2 2, < 0,20 0, NV4918 tabell 4 tillsammans med NV5976 NV4918 bilaga 5 tabell 2 NV5976 mindre allvarligt tillstånd <10 <200 <50 <0,5 <0,25 <250 måttligt allvarligt tillstånd ,5-1,5 0,25-0, allvarligt tillstånd ,5-5 0,75-2, mycket allvarligt tillstånd >100 >2000 >500 >5 >2,5 >2500 ingen eller liten påverkan av punktkälla trolig påverkan av punktkälla stor påverkan av punktkälla mycket stor påverkan av punktkälla Känslig markanvändning (KM) Mindre känslig markanvändning (MKM) <10 <25 <0,3 <0,1 < ,3-1,6 0,1-0, ,6-8 0,5-2, >250 >600 >8 >2,5 > ,5 0, , Grundvatten Grundvattenprovtagning har genomförts i tre punkter (F1501, F1502 och F1503) och har analyserats på laboratorium med avseende på aromater, alifater, BTEX, PAH:er, metaller och pesticider. Analysrapporter kan ses i bilaga 4. Grundvattenytan var belägen ca 2,6-3,5 meter under markytan. Tillströmningen av grundvatten var låg i samtliga rör. Inmätning och avvägning har utförts. Grundvattenriktningen har beräknats mot västsydväst och har en gradient på ca 2-3%. repo001.docx RAPPORT FÖRHANDSKOPIA FLORABORG, NORRKÖPING EJA p:\1353\ _floraborg,_norrköping\000\18 granskning\till beställare för granskning\ra floraborgs undersökning 0.9.docx

15 Samtliga analyserade ämnen ligger under rapporteringsgräns alternativt riktvärden och bedöms motsvara ett mindre allvarligt tillstånd. 8 Riskklassning enligt MIFO 8.1 Allmänt om MIFO I detta avsnitt behandlas de fyra bedömningsdelar som ingår i MIFO-metodiken. Bedömningarna nedan baseras på Naturvårdsverkets rapport 4918 Metodik för inventering av förorenade områden - bedömningsgrunder för miljökvalitet. MIFOblanketterna A, B, C, D och E har reviderats och bifogas i bilaga Föroreningarnas farlighet Se blankett E, bilaga 2, för sammanställning av föroreningarnas farlighet. Inom objektet påträffas ett antal ämnen, se Tabell 4, med mycket hög farlighet, bekämpningsmedel, arsenik, bly och kadmium. Även ämnen med måttlig farlighet såsom zink och barium har påträffats. Tabell 4. Tabell över föroreningarnas farlighet. Låg Måttlig Hög Mycket hög Zink, barium Bekämpningsmedel, arsenik, bly, kadmium 8.3 Föroreningsnivå Resultaten och bedömningen av utförd provtagning av jord och grundvatten finns sammanställda i blankett C2 och sammanfattas i blankett E, bilaga 2. Mark och grundvatten kan indelas efter tillstånd i de fall det finns riktvärden. Enligt metodiken (tabell 4 i Naturvårdsverkets rapport 4918) är ett tillstånd mindre allvarligt då de uppmätta erna underskrider rådande riktvärden. Föroreningsnivån bedöms genom en sammanvägning av tillstånd och avvikelse från jämförvärde, mängd förorening och volym förorenade massor för respektive ämne i varje provtaget medium. Bedömd föroreningsnivå redovisas i Tabell 5. DDT eller dess metaboliter DDE och DDD förekommer i 8 av 11 provpunkter i jord. I resterande provpunkter är rapporteringsgränserna förhöjda p.g.a. att en bredare, liknande screeninganalys, har använts. Svenska riktvärden för ämnena saknas, men de uppmätta erna på Floraborg underskrider riktvärden från Danmark, Kanada och Nederländerna. Att ämnena förekommer i huvudparten av provpunkterna gör dock att volymen förorenade massor bedöms som måttlig efter jämförelse mot NV4918 tabell 6. Samma tabell anger också att ämnen med mycket hög farlighet som lägst bedöms som stor mängd förorening. En sammanvägd bedömning av föroreningsnivån för bekämpningsmedel repo001.docx RAPPORT FÖRHANDSKOPIA FLORABORG, NORRKÖPING EJA p:\1353\ _floraborg,_norrköping\000\18 granskning\till beställare för granskning\ra floraborgs undersökning 0.9.docx

16 (tillståndsklassning, avvikelse från jämförvärde, mängd förorening samt volym förorenade massor) leder till en måttlig föroreningsnivå i jord. Metaller i jord förekommer över riktvärden i 7 av 11 punkter. En sammanvägning av tillståndsklassning, avvikelse från jämförvärde, mängd förorening samt volym förorenade massor gör att metallernas föroreningsnivå bedöms som måttlig i jord. Föroreningsnivån i grundvatten bedöms som liten då samtliga analyserade ämnen ligger under rapporteringsgränser alternativt riktvärden. Tabell 5. Tabell över av föroreningsnivån baserat på tillståndsklassning och avvikelse från jämförvärde. Liten Måttlig Hög Mycket hög Jord Grundvatten Aromater, alifater, BTEX, PAH Metaller, alifater, aromater, BTEX, PAH, bekämpningsmedel Bekämpningsme del, metaller 8.4 Spridningsförutsättningar Inom verksamhetsområdet består de naturliga jordarterna främst av sand innehållande silt och grus. Ytliga jordarter består av mulligt fyllnadsmaterial i fraktionerna sand och grus. Jordarterna på platsen, tillsammans med en beräknad grundvattenlutning på 2-3%, gör att spridningsförutsättningarna i mark och grundvatten klassas som stora. Bedömningen har gjorts efter jämförelse med MIFO-handbokens figur 2 och tabell Känslighet och skyddsvärde I blankett E, bilaga 2, finns bedömningen av känslighet hos människor och skyddsvärdet hos de arter eller ekosystem som kan exponeras beskrivet. Bedömningen är gjord utifrån den nuvarande markanvändningen. Inom området bedrivs förskoleverksamhet. Förskolan nyttjar ytorna inom det gamla verksamhetsområdet som lekplats åt barnen. I närområdet, direkt öster om objektet, finns permanentbostäder. I västra delarna av objektet finns kontorslokaler där yrkesverksamma vistas under arbetstid. Känsligheten för marken klassas som mycket stor. Grundvattnet på platsen används inte som dricksvatten, och det finns inte heller några utpekade grundvattenmagasin i närområdet. Grundvattnets känslighet bedöms därför som måttlig. Objektet ligger inom Norrköping stad. Ca 500 m väster om objektet ligger den tertiära skyddszonen för den kommunala vattentäkten (ytvattentäkt). Motala ström rinner ca 500 m norr om objektet. I övrigt består objektet av normala skogs- och tätortsområden. P.g.a. det relativt korta avståndet till vattentäkten klassas skyddsvärdet som måttligt till stort för mark och grundvatten. repo001.docx RAPPORT FÖRHANDSKOPIA FLORABORG, NORRKÖPING EJA p:\1353\ _floraborg,_norrköping\000\18 granskning\till beställare för granskning\ra floraborgs undersökning 0.9.docx

17 8.6 Samlad bedömning I blankett E, bilaga 2, beskrivs den samlade bedömningen av objektet. Flertalet ämnen med mycket hög föroreningsnivå (bekämpningsmedel, arsenik, bly, kadmium) förekommer i ytlig jord inom objektet. Att föroreningarna förekommer så ytligt gör att exponeringsvägar till människor och djur ökar. Trots att föroreningsnivåerna bedöms som måttliga leder den mycket höga känsligheten och exponeringsriskerna för främst människor, till att objektet föreslås tilldelas riskklass 2 Stor risk för människors hälsa och miljön. I riskklassningen har även osäkerheter, så som föroreningarnas utbredning på djupet och eventuell utspädning då huvuddelen av de analyserade proverna är samlingsprover, tagits i beaktning. 9 Slutsats och rekommendationer Syftet med undersökningen bedöms vara uppfyllt. Stora delar av det tidigare verksamhetsområdet har omfattats av undersökningen. Undersökningen har i huvudsak fokuserats på bekämpningsmedel av den sort som binder hårt till partiklar. Strategin med ytliga jordprover bedöms därmed, tillsammans med grundvattenanalyser, utgöra ett gott underlag för att översiktligt bedöma föroreningsförekomster inom objektet. I objektet påträffas bekämpningsmedel i form av DDT och dess metaboliter DDE och DDD. Dessa ämnen är kemiskt framställda och förekommer inte naturligt i naturen. Att ämnena förekommer i huvuddelen av de analyserade punkterna är anmärkningsvärt. De uppmätta erna av bekämpningsmedel är under tillämpbara jämförvärden (från Danmark, Kanada och Nederländern. Metallföroreningar i er över riktvärden för känslig markanvändning (KM) förekommer på objektet. Bland metallerna är flera klassade som ämnen med mycket hög farlighet (framförallt bly, arsenik och kadmium). Samtliga jordanalyser har uttagits ytligt och det är därmed i dessa jordlager föroreningarna känt förekommer. Att föroreningarna förekommer ytligt samtidigt som den pågående markanvändningen bl.a. är förskoleverksamhet, leder till att exponeringsvägarna för människor ökar. Vid förändring av markanvändning, vid rivning eller byggnation av byggnader bör provtagning av mark utföras. repo001.docx RAPPORT FÖRHANDSKOPIA FLORABORG, NORRKÖPING EJA p:\1353\ _floraborg,_norrköping\000\18 granskning\till beställare för granskning\ra floraborgs undersökning 0.9.docx

18 10 Referenser Canadian Council of Ministers of the Environment, 1999, Canadian environmental quality guidelines (CEQG online), Canadian Soil Quality Guidelines for the Protection of environmental and Human Health, Ländell och Haglund, Miljötekniska markundersökningar vid handelsträdgårdar. SGI Publikation 2 Miljøministeriet, miljøstyrelsen (2002), Datablade for stoffer med jord og drikkevandskvalitetskriterier, or_stoffer_med_jord_og_drikkevandskvalitetskriterier/datablade_for_stoffer_med_jord_ og_drikkevandskvalitetskriterier.htm Naturvårdsverket, 1999, Rapport 4918: "Metodik för inventering av förorenade områden", MIFO. Naturvårdsverket, 2009, Rapport 5976: Riktvärden för förorenad mark Modellbeskrivning och vägledning. SGU, Bedömningsgrunder för grundvatten (2013:01). SGU, Brunnsarkivet: VROM (Ministierie van Volkshuisvesting, Ruimtelijke Ordening en Milieubeheer), 2000, ANNEXES Circular on target values and intervention values for soil remediation repo001.docx RAPPORT FÖRHANDSKOPIA FLORABORG, NORRKÖPING EJA p:\1353\ _floraborg,_norrköping\000\18 granskning\till beställare för granskning\ra floraborgs undersökning 0.9.docx

19 BILAGA 1 i (! Situationsplan, Floraborgs plantskola F1504 (! F1506 (! F1505 Datum: Skala (A4): 1:1 300 TECKENFÖRKLARING F1501 (! (! (! (! (! Verksamhetsområde F1509 F1510 F1502 F1503 (! F1511 (! Lantmäteriet, Geodatasamverkan Odlingsområden! ( (! F1508 (! Byggnader F1507 Document Path: P:\1353\ _3_plantskolor_i_Norrköping\000\15 Arbetsmtrl_ritn\GIS\Floraborg.mxd 0 Jord (handhållen) Gv och jord (skruvborr) m

20 Blankett A Administrativa uppgifter Sid 1 (24) Objekt Floraborgs handelsträdgård IDnr Kommun Norrköping Upprättad (namn) Elin Andersson Senast reviderad (namn) Evelina Jalnefur Andersson (datum) (datum) Inventeringens namn Dossiernummer Inventering Plantskolor Preliminär riskklass enligt BKL 2 Inventeringsfas enligt MIFO 2 Bransch Bransch Plantskola Branschkod Anteckning för bransch Handelsträdgård , välkänd orkidéodling. Även odling av rosor. Geografisk information Län (namn, kod) Östergötland 05 Kommun (namn, kod) Norrköping 0581 Terrängkartan Fastighetskartan Områdets/fastighetens koordinater (Sweref 99, RH 2000) Fastighetsbeteckning (enl. fastighetsdataregistret) N: E: Höjd: Taktpinnen 1, Klockaretorpet 1:11 Kontakter och referenser Byggnader och anläggningar (översiktligt): Objektets besöksadress Nuvarande verksamhetsutövare (namn och adress) Tidigare verksamhetsutövare (namn och adress) Nuvarande fastighetsägare (namn och adress) Inom området finns ett stort byggnadskomplex som används som kontorslokaler (bl.a. åt SMHI) samt förskoleverksamhet. Folkborgsvägen 17 (ungefärlig adress) Norrköping Inom objektet bedriver SMHI sin verksamhet och det finns ett Ur- och Skurdagis. Plantskolan bedrevs tidigare av David Lindskog ( ) och senare Sture Lindskog ( ) Taktpinnen 1 Lagfart: Kungsleden Hissen 08 AB, Box 24281, Stockholm Fång: Köp Utskrivet

21 Blankett A Administrativa uppgifter Sid 2 (24) Kontaktpersoner med adress hos tillsynsmyndighet eller dylikt Områdets/fastighetens storlek (m 2 ) Tidigare utredningar listas om sådana finns Andra källor, ange vilka och var de finns Fixpunkter (placering) Brunnar/undersökningsrör (läge, skick och typ) Klockaretorpet 1:11 Lagfart: Norrköpings kommun, Internetbanken, Norrköping Fång: Köp Tillsyn: kommunen Verksamhetsområdet (baserat på ekonomiska kartbladet från 1940-talet) uppgick till ca m 2. - Tidningsartikel Norrköpings Tidningar Norrköping en trädgårdsmetropol ( - Svenska trädgårdar Redigerad av E. Lind och J.A. Thulin, Muntlig kommunikation Inga brunnar inom det tidigare verksamhetsområdet enligt SGU:s kartvisare Brunnar. Energibrunnar finns dels inom bostadsområdet på Nordengatan samt ca 100 m väster om objektet. Utskrivet

22 Blankett B Verksamhets-, områdes- & omgivningsbeskrivning Sid 3 (24) Objekt Floraborgs handelsträdgård IDnr Kommun Norrköping Upprättad (namn) Elin Andersson Senast reviderad (namn) Elin Andersson Evelina Jalnefur Andersson (datum) (datum) Fältbesök (namn och datum) Elin Andersson Fältbesök (namn och datum) Evelina Jalnefur Andersson, Sweco Anna Paulsson, Sweco Verksamhetsbeskrivning Anläggningens status (om i drift, ange även datum för uppgiften) Anläggningsområdets tillgänglighet Verksamhetstid (ungefärligt antal år) Nedlagd före 1969 Öppet, mindre delar i norr ligger inom SMHI:s verksamhetsområde och har stängsel. 64 år Driftstart (årtal) 1898 Driftslut (årtal) 1962 Antal miljöstörande verksamhetsår Produktion (produkt, mängd och om möjligt årtal för produkter) Beskrivning av nuvarande processer (översiktligt) Beskrivning av tidigare processer (översiktligt) Avloppsvatten från processerna (nuvarande hantering) Avloppsvatten från processerna (tidigare hantering) I processen hanterade kemikalier 1939: På friland odlades dahlior samt ett 100-tal fruktträd. Under glas odlades som specialitet snittgrönt. Rosor, sparris, sprengeri, phamosus, adiantum (ormbunke) och cypripedium (orkidé). Ingen industriverksamhet på platsen, endast kontor och förskola. Användningen av kemiska medel inom området saknas det till stor del uppgifter om. Generellt sett var användningen av bekämpningsmedel av mycket hög farlighet vid handelsträdgårdar utbredd mellan Enligt uppgift fanns det en burk med en dödskalle på inne i något av växthusen under 1920-talet. Vad burken innehöll är oklart. Mot slutet av verksamhetstiden ska enligt uppgift ett medel som kan ha hetat Bapan använts, det användes istället för att ånga jorden mellan kulturerna. I övrigt ska mestadels av bekämpningsmedelsanvändningen ha skett på sådant som odlades direkt i jorden som tomater och sallad, inte på snittblommorna under de sista åren, men vad som skett innan Utskrivet

23 Blankett B Verksamhets-, områdes- & omgivningsbeskrivning Sid 4 (24) detta är oklart. Rosor är kända för att generellt sett ha besprutats hårt, och verksamheten har funnits under en tidsperiod då användnigen av kemiska medel generellt var stor, så det är troligt att bekämpningsmedel har använts inom området även om inga konkreta uppgifter finns. Restprodukter från processerna, mellanlagring (förekomst, typ) Efterbehandlingsåtgärder, genomförda (typ av åtgärd) Efterbehandlingsåtgärder, planerade (typ av åtgärd) Konflikter Området och omgivningen Markanvändning på objektet Markanvändning inom påverkansområdet Avstånd till bostadsbebyggelse Synliga vegetationsskador inom objektet Synliga vegetationsskador inom påverkansområdet Dominerande markförhållanden inom området Topografi, lutning (%) Typ av närrecipient Närrecipient (namn) Uppvärmning skedde till en början med koks och kol och senare med olja. Okänt Yrkesverksamma och förskolebarn. Bostäder finns i nära anslutning till objektet. Människor som vistas inom grönområdet. Kontorslokaler, förskolelokaler, grönområden Tätort, bostadsbebyggelse, grönområden 50m Grovsilt, berg och sandig morän Å Motala Ström Avstånd till närrecipient (m) ~500m Huvudavrinningsområde enligt SMHI Byggnader och anläggningar Byggnader och anläggningar, även rivna (ålder och skick) 67, Motala Ström 1939 ska enligt uppgift 28st växthus ha funnits på platsen. Inom fastigheten Taktpinnen 1 finns bygglov för nybyggnation från Utskrivet

24 Blankett B Verksamhets-, områdes- & omgivningsbeskrivning Sid 5 (24) Förorenade markområden Lokalisering av förorenad mark Volym förorenade massor (m 3 ) Utbredning av förorening, yta (m 2 ) Koordinater på förorenat markområde (Sweref 99, RH 2000) Föroreningar Förorenat grundvatten Lokalisering av förorenat grundvatten Volym förorenat grundvatten (m 3 ) Utbredning av förorening, yta (m 2 ) Koordinater på det förorenade grundvattenmagasinet (Sweref 99, RH 2000) Föroreningar Analysresultat visar förekomster av metaller över riktvärden i flertalet provpunkter. Provpunkterna är belägna i alla delar av verksamhetsområdet och metallerna som överskrids varierar. Vad gäller bekämpningsmedel så förekommer DDT och dess metaboliter (DDE och DDD) inom objektet, dock i er som underskrider tillämpbara jämförvärden. N: E: Höjd: Uppmätta: Arsenik, bly, kadmium, zink. Även DDT-ämnen förekommer, dock i låga er. Analys av grundvattenprover har inte uppvisat några ämnen över riktvärden alternativt rapporteringsgränser. Analyserade ämnen är metaller (inkl. kvicksilver), alifater, aromater, PAH:er, BTEX och bekämpningsmedel. N: E: Höjd: Inga uppmätta i de undersökta punkterna. Förorenade sediment Lokalisering av förorenat sediment Volym förorenade sediment (m 3 ) Utbredning av förorening, yta (m 2 ) Koordinater på förorenat sedimentområde (Sweref 99, RH 2000) Föroreningar Inget sediment förekommer på/i anslutning av objektet. N: E: Höjd: Deponier Deponi Inga kända på objektet Typ av deponi Innehåll i deponin Utskrivet

25 Blankett B Verksamhets-, områdes- & omgivningsbeskrivning Sid 6 (24) Läckage från deponin Deponins koordinater (Sweref 99, RH 2000) Dagvatten Dagvattendränering (typ) Dagvattenrecipient (typ) N: E: Höjd: Infiltration i marken, inget dagvattensystem på objektet. Grundvatten Övrigt Övrigt I den angränsade villabebyggelsen som uppfördes 1964 finns kullar som ser anlagda ut. Ev. kan jord från handelsträdgården (som lades ner 1962) ha använts till anläggningen av kullarna. Utskrivet

26 Blankett C1 Föroreningsnivå (MIFO fas 1) Sid 7 (24) Objekt Upprättad (namn) (datum) IDnr Kommun Senast reviderad (namn) (datum) Mark Antal prov Jämförelse görs med Mindre allvarligt Måttligt allvarligt Allvarligt Mycket allvarligt Tillstånd Ämnen där bedömning av tillstånd inte är möjligt pga brist på jämförelsedata Avvikelse från jämförvärde Ingen/liten påverkan Ämnen där bedömning av tillstånd inte är möjligt pga brist på jämförelsedata Mängd förorening Volym förorenade massor Använda referenser Beskrivning av provtagningar Grundvatten Antal prov Måttlig påverkan Stor påverkan Mycket stor påverkan Liten Måttlig Stor Mycket stor Jämförelse görs med Mindre allvarligt Måttligt allvarligt Allvarligt Mycket allvarligt Tillstånd Ämnen där bedömning av tillstånd inte är möjligt pga brist på jämförelsedata Avvikelse från jämförvärde Ingen/liten påverkan Ämnen där bedömning av tillstånd inte är möjligt pga brist på jämförelsedata Använda referenser Måttlig påverkan Stor påverkan Mycket stor påverkan Utskrivet

27 Blankett C1 Föroreningsnivå (MIFO fas 1) Sid 8 (24) Beskrivning av provtagningar Ytvatten Antal prov Jämförelse görs med Mindre allvarligt Måttligt allvarligt Allvarligt Mycket allvarligt Tillstånd Ämnen där bedömning av tillstånd inte är möjligt pga brist på jämförelsedata Avvikelse från jämförvärde Ingen/liten påverkan Ämnen där bedömning av tillstånd inte är möjligt pga brist på jämförelsedata Använda referenser Beskrivning av provtagningar Måttlig påverkan Stor påverkan Mycket stor påverkan Sediment Antal prov Jämförelse görs med Mindre allvarligt Måttligt allvarligt Allvarligt Mycket allvarligt Tillstånd Ämnen där bedömning av tillstånd inte är möjligt pga brist på jämförelsedata Avvikelse från jämförvärde Ingen/liten påverkan Ämnen där bedömning av tillstånd inte är möjligt pga brist på jämförelsedata Mängd förorening Volym förorenade massor Använda referenser Beskrivning av provtagningar Måttlig påverkan Stor påverkan Mycket stor påverkan Liten Måttlig Stor Mycket stor Utskrivet

28 Blankett C1 Föroreningsnivå (MIFO fas 1) Sid 9 (24) Byggnader Antal prov Mängd förorening Volym förorenade massor Använda referenser Beskrivning av provtagningar Liten Måttlig Stor Mycket stor Utskrivet

29 Blankett C2 Föroreningsnivå (MIFO fas 2) Sid 10 (24) Objekt Floraborgs handelsträdgård IDnr Mark Antal prov 11 Kommun Norrköping Upprättad (namn) Evelina Jalnefur Andersson Senast reviderad (namn) (datum) (datum) Jämförelse görs med Tillstånd Högsta värdet Mindre allvarligt Måttligt allvarligt Allvarligt Mycket allvarligt DDT, alifater, aromater, BTEX, PAH Ämnen där bedömning av tillstånd inte är möjligt pga brist på jämförelsedata Avvikelse från jämförvärde Ingen/liten påverkan DDT, alifater, aromater, BTEX, PAH Ämnen där bedömning av tillstånd inte är möjligt pga brist på jämförelsedata Arsenik, barium Bly, kadmium, zink Måttlig påverkan Stor påverkan Mycket stor påverkan Arsenik, barium Bly, kadmium, zink Liten Måttlig Stor Mycket stor Mängd förorening Volym förorenade massor Zink, barium (föroreningarna har måttlig farlighet och mängden kan då bli som lägst liten) Arsenik, bly, kadmium, zink, barium (vartdera ämne har uppmätts i er över riktvärden i max fyra punkter, den ytliga utbredningen bedöms som begränsad) DDT (baserat på förekomster i översta 20 cm över hela ursprungliga verksamhetsområdet) Använda NV4918 tabell 4, bilaga 5 tabell 2. DDT, bly, kadmium, arsenik (föroreningarna har mycket hög farlighet och mängden kan då bli som lägst stor) Utskrivet

30 Blankett C2 Föroreningsnivå (MIFO fas 2) Sid 11 (24) referenser NV5976 Generella riktvärden Beskrivning av provtagningar För DDT: Danmark: Miljøministeriet, miljøstyrelsen (2002), Datablade for stoffer med jord og drikkevandskvalitetskriterier Kanada: Canadian Council of Ministers of the Environment, 1999, Canadian environmental qual-ity guidelines (CEQG online), Canadian Soil Quality Guidelines for the Protection of Environmental and Human Health Nederländerna: VROM, (Ministierie van Volkshuisvesting, Ruimtelijke Ordening en Milieubeheer), 2000, ANNEXES Circular on target values and intervention values for soil remediation Provtagningen utfördes med skruvborr eller moränprovtagare monterad på borrbandvagn i tre punkter (F1501-F1503). Prover uttogs i skikt beroende på jordlager och indikationer om förorening, alternativt halvmetersvis om avvikande skikt inte noterades. Provtagning av jord genomfördes ned till en meter under grundvattenytan om så var möjligt, eller som mest ca tre meter under markytan. I övriga punkter (F1504-F1511) genomfördes handhållen provtagning ned till maximalt 0,25 meter. Varje punkt representerar en yta inom vilket ca 10 stickprov togs ut och som slogs samman till ett samlingsprov. Proverna packades och förvarades svalt i diffusionstäta plastpåsar. Grundvatten Antal prov 3 Jämförelse görs med Högsta värdet Mindre allvarligt Måttligt allvarligt Allvarligt Mycket allvarligt Tillstånd Metaller, alifater, aromater, BTEX, PAH, bekämpningsmedel Ämnen där bedömning av tillstånd inte är möjligt pga brist på jämförelsedata Avvikelse från jämförvärde Ingen/liten påverkan Måttlig påverkan Stor påverkan Mycket stor påverkan Metaller, alifater, aromater, BTEX, PAH, bekämpningsmedel Ämnen där bedömning av tillstånd inte är möjligt pga brist på jämförelsedata Använda referenser Beskrivning av provtagningar För metaller: NV4918 tabell 4, bilaga 5 tabell 6. Resterande ämnen är under rapporteringsgränser. Grundvattenrör av typen PEH installerades i skruvborrhålet i samband med provtagningen av jord. Grundvattenrör installerades i tre punkter, F1501- F1503. Rören installerades med filter i anslutning till grundvattenytan. Utskrivet

31 Blankett C2 Föroreningsnivå (MIFO fas 2) Sid 12 (24) Ytvatten Antal prov Innan vattenprover uttogs renspumpades rören med om möjligt minst tre rörvolymer. Prover uttogs med peristaltisk pump för att minimera påverkan på vattenkemin. Provernas utseende, lukt m.m. noterades i fält för varje punkt. Vattenproverna uttogs i, för respektive analysparameter avsedda, provkärl som tillhandahållits av anlitat laboratorium. Prov som analyserades med avseende på metaller filtrerades i fält. Analys av organiska bekämpningsmedel i grundvattenprover har utförts utan föregående filtrering. Proven transporterades kylda till laboratoriet. Jämförelse görs med Mindre allvarligt Måttligt allvarligt Allvarligt Mycket allvarligt Tillstånd Ämnen där bedömning av tillstånd inte är möjligt pga brist på jämförelsedata Avvikelse från jämförvärde Ingen/liten påverkan Ämnen där bedömning av tillstånd inte är möjligt pga brist på jämförelsedata Använda referenser Beskrivning av provtagningar Måttlig påverkan Stor påverkan Mycket stor påverkan Sediment Antal prov Jämförelse görs med Mindre allvarligt Måttligt allvarligt Allvarligt Mycket allvarligt Tillstånd Ämnen där bedömning av tillstånd inte är möjligt pga brist på jämförelsedata Avvikelse från jämförvärde Ingen/liten påverkan Ämnen där bedömning av tillstånd inte är möjligt pga brist på jämförelsedata Mängd förorening Måttlig påverkan Stor påverkan Mycket stor påverkan Liten Måttlig Stor Mycket stor Utskrivet

32 Blankett C2 Föroreningsnivå (MIFO fas 2) Sid 13 (24) Volym förorenade massor Använda referenser Beskrivning av provtagningar Byggnader Antal prov Mängd förorening Volym förorenade massor Använda referenser Beskrivning av provtagningar Liten Måttlig Stor Mycket stor Utskrivet

33 Blankett D Spridningsförutsättningar Sid 14 (24) Objekt Floraborgs handelsträdgård Idnr Kommun Norrköping Från byggnader och anläggningar Föroreningar i byggnader och anläggningar Spridningssätt Konstaterad historisk spridning Övrigt Uppskattad andel urlakning per år (%) Från mark till byggnader Flyktiga föroreningar i mark Markens genomsläpplighet (m/år) Byggnadens genomsläpplighet (m/år) Konstaterad historisk spridning Övrigt Uppskattad hastighet för inträngning i byggnader Upprättad (namn) Evelina Jalnefur Andersson Senast reviderad (namn) (datum) (datum) Mark och grundvatten Föroreningars lokalisering i marken idag, markera även på karta Se under Förorenade markområden respektive Förorenat grundvatten i blankett B. Spridningshastighet för ämnen som transporteras med vatten i mark Föroreningar som sprids med vatten Markens genomsläpplighet i det mest genomsläppliga lagret (m/s) Lutning på grundvattenytan (%) Metaller m/s (baserat på jordarten grusig morän/grusig sand) 2-3 % åt syd-sydväst. Grundvattenströmning (m/år) ca 0,2-30 m/år Nedbrytbara föroreningar Nedbrytningshastighet Föroreningar som binds i marken Halt organiskt kol i marken (%) Bekämpningsmedel Utskrivet

34 Blankett D Spridningsförutsättningar Sid 15 (24) Andra förutsättningar för bindning i marken (t.ex. lerinnehåll) Naturliga transportvägar (t.ex. torrsprickor i ler Antropogena transportvägar (t.ex. ledningsgravar) Konstaterad historisk spridning Lera och silt förekommer, främst i provpunkt F1503 i områdets södra del. Ett ledningsstråk förekommer i nordöstra delen av objektet. I övrigt finns inga kända ledningar inom området. Övrigt Uppskattad spridningshastighet i mark och grundvatten (m/år) 0,2-30 m/år Spridningshastighet för ämnen som transporteras med damm Föroreningar som sprids med damm Markytans torrhet DDT, metaller Normal Vegetationstäckning (% och typ) Exponering för vind Gräsytor 95% övriga 5% asfalterade gångvägar Stor, området är öppet utan större vindskydd Konstaterad historisk spridning Övrigt Uppskattad spridningshastighet med damm (m/år) Spridningshastighet för ämnen som transporteras i separat fas i marken Föroreningar som sprids i separat fas Markens genomsläpplighet (m/s) Separata fasens viskositet Konstaterad historisk spridning Övrigt Uppskattad spridningshastighet som separat fas i marken (m/år) Mark/grundvatten till ytvatten Redan förorenade ytvatten, konstaterad historisk spridning Hotade ytvatten (namn) Föroreningarnas hastighet i mark/grundvatten (m/år) Avstånd till hotat ytvatten (m) Ytavrinning på mark, diken och avlopp Utskrivet

35 Blankett D Spridningsförutsättningar Sid 16 (24) Varierande grundvattennivåer, översvämningar och högvatten Övrigt Uppskattad spridningstid till ytvatten (år) Ytvatten Föroreningar som sprids med ytvatten Ytvattnets transporthastighet (km/år) / omsättningstid (år) Utspädning leder till oskadlig i ytvatten Ojämn spridning i ytvatten Konstaterad historisk spridning Övrigt Uppskattad spridningshastighet i ytvatten (km/år) Sediment Redan förorenade sediment, konstaterad historisk spridning Föroreningar som sprids via vatten till sediment Förutsättning för sedimentation i olika delar av vattensystemet Båttrafik som rör upp sediment Muddring Kraftiga vågor Gasbildning Föroreningar i separat fas i sediment Övrigt Jämn utbredning (m/år) Ojämn utbredning, markera även på karta Kartor och bilder Kartor och bilder som bifogas (bilageförteckning) Utskrivet

36 Blankett E Samlad riskbedömning Sid 17 (24) Objekt Floraborgs handelsträdgård IDnr Kommun Norrköping Upprättad (namn) Elin Andersson Senast reviderad (namn) Elin Andersson Evelina Jalnefur Andersson, Sweco (datum) (datum) Verksamhetsbeskrivning Handelsträdgård , välkänd orkidéodling. Även odling av rosor. Föroreningarnas farlighet (F) (Ämnen inom parentes har ej påträffats vid undersökning enligt MIFO fas 2) Låg Måttlig Hög Mycket hög Zink, barium, (alifater) (Eldningsolj, (aromater) Bekämpningsmedel, (PAH) arsenik, bly, kadmium Föroreningsnivå (N) Medium Liten Måttlig Stor Mycket stor Byggn/anläggn Mark Grundvatten Ytvatten Sediment Metaller, bekämpningsmedel, aromater, alifater, PAH:er, BTEX Metaller, bekämpningsmedel (DDT) Spridningsförutsättningar Medium Små Måttliga Stora Mycket stora Från byggnad Till byggnad I mark och grundvatten Till ytvatten I ytvatten I sediment X X Utskrivet

37 Blankett E Samlad riskbedömning Sid 18 (24) Känslighet och skyddsvärde (KoS) Medium Liten Måttlig Stor Mycket stor Byggn/anläggn Mark och grundvatten Ytvatten och sediment K (grv) S K (mark) Bedömning av K/S baseras på markanvändningen Markanvändning (pågående, framtida enl kommunala planer) Kort beskrivning av exponeringssituationerna Kontorslokaler, förskolelokaler, grönområden Pågående markanvändning Intag av förorenad jord, hudkontakt med förorenad jord, upptag i grödor. Vid markarbeten riskerar föroreningarna att spridas. Riskklassning Inventerarens intryck (fas 1) Riskklass (fas 1) 2 (stor risk) Motivering (fas 1) Floraborgs handelsträdgård var verksam under Generellt sett är problemen vid handelsträdgårdar som varit verksamma under att användningen av kemiska bekämpningsmedel av mycket hög farlighet varit stor. Hur användningen sett ut vid Floraborgs handelsträdgård saknas till stor del uppgifter om. Det finns vissa uppgifter om bekämpningsmedel men för perioden saknas i princip uppgifter helt. Det är troligt att medel av mycket hög farlighet använts vid Floraborgs handelsträdgård. Bekämpningsmedel som grupp ses som ämnen med mycket hög farlighet. Eldning med olja har förekommit vilket kan ha orsakat spill och oljeföroreningar i mark och grundvatten. PAH kan även vara en förorening från oljeeldningen. Spridningsförutsättningarna bedöms som stora då marken består av genomsläppligt material (grovsilt och sandig morän). Skyddsvärdet för mark bedöms som måttligt till stort. Känsligheten för grundvatten bedöms som måttlig då det inte förväntas användas. Känsligheten för mark bedöms som mycket stor då det ligger en förskola inom området. Bostäder ligger även nära inpå. Inventerarens intryck (fas 2) Sammantaget bedöms objektet tillhöra riskklass 2 (stor risk). Den främsta motiveringen till riskklassen är den höga känsligheten inom området och faktumet att verksamheten varit relativt stor och troligen använt sig av medel med mycket hög farlighet. Objektet består i huvudsak av öppna gräsytor. Det gamla verksamhetsområdet agerar lekplats åt ett Ur- och Skurdagis Utskrivet

38 Blankett E Samlad riskbedömning Sid 19 (24) Riskklass (fas 2) 2 där barnen vistas stora delar av dagen. Ingen specifikt skyddsvärd natur eller grund- och ytvattenförekomster i närområdet. Motivering (fas 2) Föroreningarnas farlighet Inom objektet påträffas ett antal ämnen med mycket hög farlighet - bekämpningsmedel, arsenik, bly och kadmium. Även ämnen med måttlig farlighet såsom zink och barium har påträffats. Föroreningsnivå Resultaten och bedömningen av utförd provtagning av jord och grundvatten finns sammanställda i blankett C2. Mark och grundvatten kan indelas efter tillstånd i de fall det finns riktvärden. Enligt metodiken (tabell 4 i Naturvårdsverkets rapport 4918) är ett tillstånd mindre allvarligt då de uppmätta erna underskrider rådande riktvärden. Föroreningsnivån bedöms genom en sammanvägning av tillstånd och avvikelse från jämförvärde, mängd förorening och volym förorenade massor för respektive ämne i varje provtaget medium. DDT eller dess metaboliter DDE och DDD förekommer i 8 av 11 provpunkter i jord. I resterande provpunkter är rapporteringsgränserna förhöjda p.g.a. att en bredare, liknande screeninganalys, har använts. Svenska riktvärden för ämnena saknas, men de uppmätta erna på Floraborg underskrider riktvärden från Danmark, Kanada och Nederländerna. Att ämnena förekommer i huvudparten av provpunkterna gör dock att volymen förorenade massor bedöms som måttlig efter jämförelse mot NV4918 tabell 6. Samma tabell anger också att ämnen med mycket hög farlighet som lägst bedöms som stor mängd förorening. En sammanvägd bedömning av föroreningsnivån för bekämpningsmedel (tillståndsklassning, avvikelse från jämförvärde, mängd förorening samt volym förorenade massor) leder till en måttlig föroreningsnivå i jord. Metaller i jord förekommer över riktvärden i 7 av 11 punkter. En sammanvägning av tillståndsklassning, avvikelse från jämförvärde, mängd förorening samt volym förorenade massor gör att metallernas föroreningsnivå bedöms som måttlig i jord. Föroreningsnivån i grundvatten bedöms som liten då samtliga analyserade ämnen ligger under rapporteringsgränser alternativt riktvärden. Spridningsförutsättningar Inom verksamhetsområdet består de naturliga jordarterna främst av sand innehållande silt och grus. Ytliga jordarter består av mulligt fyllnadsmaterial i fraktionerna sand och grus. Jordarterna på platsen, tillsammans med en beräknad grundvattenlutning på 2-3%, gör att spridningsförutsättningarna Utskrivet

39 Blankett E Samlad riskbedömning Sid 20 (24) Andra prioriteringsgrunder Andra prioriteringsgrunder Exponering av föroreningar sker idag på följande sätt Länkar Andra förorenade områden som hotar samma recipient Andra förorenade områden som har sitt ursprung i samma verksamhet i mark och grundvatten klassas som stora. Bedömningen har gjorts efter jämförelse med MIFO-handbokens figur 2 och tabell 7. Känslighet och skyddsvärde Bedömningen av känslighet och skyddsvärde är gjord utifrån den nuvarande markanvändningen. Inom området bedrivs förskoleverksamhet. Förskolan nyttjar ytorna inom det gamla verksamhetsområdet som lekplats åt barnen. I närområdet, direkt öster om objektet, finns permanentbostäder. I västra delarna av objektet finns kontorslokaler där yrkesverksamma vistas under arbetstid. Känsligheten för marken klassas som mycket stor. Grundvattnet på platsen används inte som dricksvatten, och det finns inte heller några utpekade grundvattenmagasin i närområdet. Grundvattnets känslighet bedöms därför som måttlig. Objektet ligger inom Norrköping stad. Ca 500 m väster om objektet ligger den tertiära skyddszonen för den kommunala vattentäkten (ytvattentäkt). Motala ström rinner ca 500 m norr om objektet. I övrigt består objektet av normala skogs- och tätortsområden. P.g.a. det relativt korta avståndet till vattentäkten klassas skyddsvärdet som måttligt till stort för mark och grundvatten. Samlad bedömning Flertalet ämnen med mycket hög föroreningsnivå (bekämpningsmedel, arsenik, bly, kadmium) förekommer i ytlig jord inom objektet. Att föroreningarna förekommer så ytligt gör att exponeringsvägar till människor och djur ökar. Trots att föroreningsnivåerna bedöms som måttliga leder den mycket höga känsligheten och exponeringsriskerna för främst människor, till att objektet föreslås tilldelas riskklass 2 Stor risk för människors hälsa och miljön. I riskklassningen har även osäkerheter, så som föroreningarnas utbredning på djupet och eventuell utspädning då huvuddelen av de analyserade proverna är samlingsprover, tagits i beaktning. Utskrivet

40 Blankett E Samlad riskbedömning Sid 21 (24) Övrigt Övrigt Utskrivet

41 Blankett E Samlad riskbedömning Sid 22 (24) Riskklassningsdiagram SPRIDNINGSFÖRUTSÄTTNINGAR MYCKET STORA RISKKLASS 1 STORA K N (gv) S RISKKLASS 2 F K (mark) mark/gv MÅTTLIGA RISKKLASS 3 SMÅ RISKKLASS 4 LÅG/LITEN MÅTTLIG HÖG/STOR MYCKET HÖG/STOR FÖRORENINGARNAS FARLIGHET = F FÖRORENINGSNIVÅ = N KÄNSLIGHET = K SKYDDSVÄRDE = S S (mark) S (gv) K F N ytv S K F N sed S K F N bygg/anl Utskrivet

42 Blankett F Kommunicering Sid 23 (24) Objekt Floraborgs handelsträdgård IDnr Kommun Norrköping Upprättad (namn) Elin Andersson Senast reviderad (namn) (datum) (datum) Klassning redovisad för verksamhetsutövare, fastighetsägare. Information adresserad till Datum för redovisning för verksamhetsutövare, fastighetsägare. Kommentar Klassning redovisad för referensgrupp, tillsynsmyndighet, kommun. Information adresserad till Datum för redovisning för referensgrupp, tillsynsmyndighet, kommun. Synpunkter erhållna med anledning av kommunicering Fastighetsägare Miljökontoret, Norrköpings kommun Utskrivet

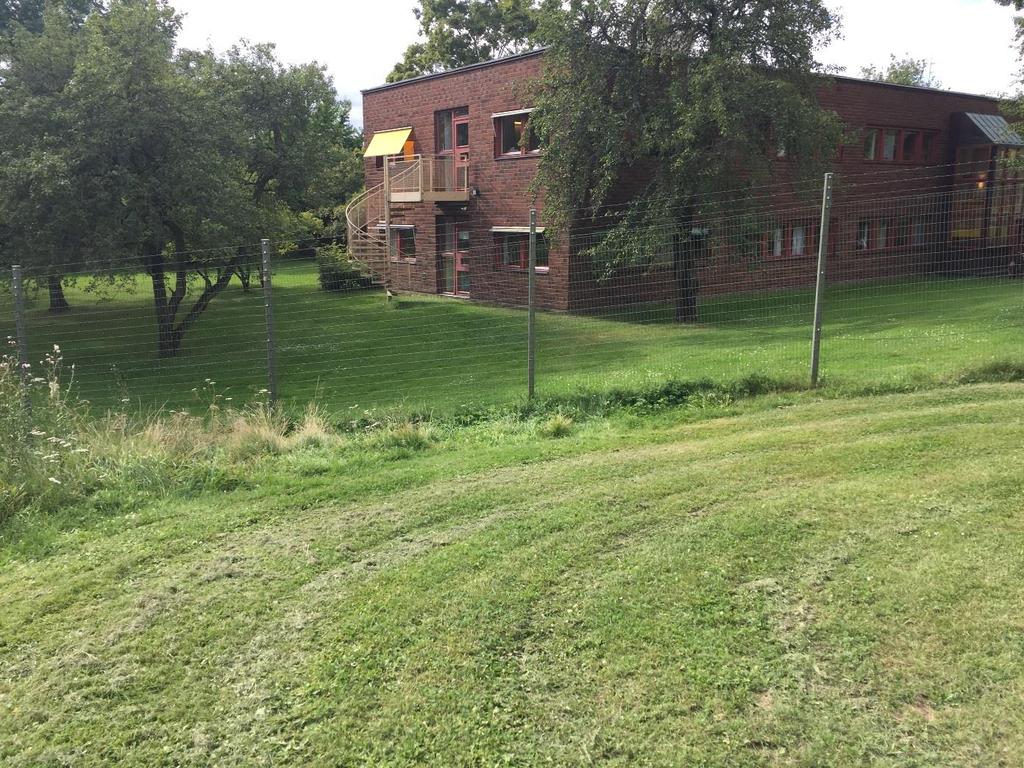

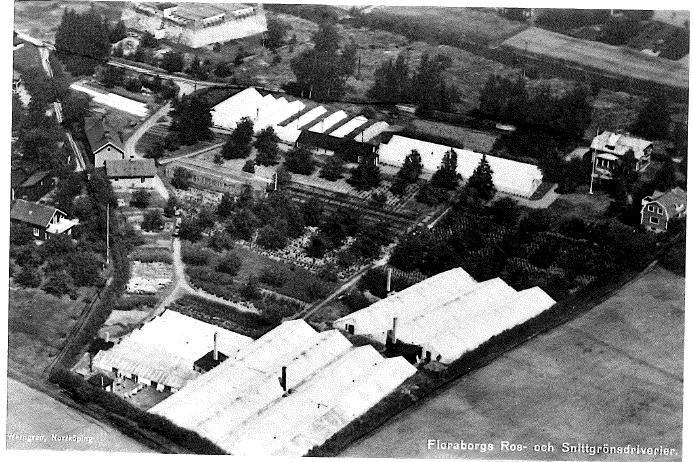

43 Bilaga 1 Kartor och bilder Sid 24 (24) Objekt Floraborgs handelsträdgård IDnr Kommun Norrköping Upprättad (namn) Elin Andersson Senast reviderad (namn) Elin Andersson (datum) (datum) Ekonomisk karta 1940-tal, (8G9d) Fiskeby och (8G9e) Norrköping Foto över Floraborgs Ros- och Snittgrönsdriverier Werngren, Norrköping Utskrivet

44 Bilaga 3 - Fältprotokoll Uppdragsnr: Uppdragsnamn: Fältgeotekniker: Floraborg, Norrköping Eje Carlgren// Metod: Punktnr: Sektion: Sidomått: Ref.linje Skr F Djup (m) under ref.yta Fältbedömning Prov- Labav provet: märkning analys 0,00-0,30 F:mugrSa F1501/0,0-0,3 Svart skikt ca 2 cm vid 20cm 0,30-0,80 F:muSa F1501/0,3-0,8 0,80-1,00 Sa F1501/0,8-1 1,00-1,50 Sa F1501/1-1,5 1,50-2,00 Sa F1501/1,5-2 2,00-2,50 (gr)sa F1501/2-2,5 2,50-3,00 grsa F1501/2,5-3 3,00-3,50 grsa F1501/3-3,5 3,50-4,00 grsa F1501/3,5-4 4,00 5,00 grsa F1501/4-5 - Kod 92 Gv-rör: Total längd m. Höjd m.ö.my. Filterlängd m Filtertyp Anmärkning 4,85-0,05 2,00 Spalt Huv/Dexel Grundvattenprovtagning: 28/9: Gvy 3,50 m u rök. Tömt röret vid omsättning. Dålig tillrinning. Skr F Djup (m) under ref.yta Fältbedömning Prov- Labav provet: märkning analys 0,00-0,50 F:grmuSa F1502/0,0-0,5 Glas 0,50-1,00 (gr)saf F1502/0,5-1 1,00-1,60 (gr)sa F1502/1-1,6 1,60-2,00 grsisa F1502/1,6-2 2,00-2,50 Sa F1502/2-2,5 2,50-3,00 grsa F1502/2,5-3 3,00 - Kod 90 Datum: Anmärkning Pid Xrf Anmärkning Pid Xrf Gv-rör: Total längd m. Höjd m.ö.my. Filterlängd m Filtertyp Anmärkning 3,00-0,10 2,00 Spalt Bentonit Grundvattenprovtagning: 28/9: Gvy 2,63 m u rök. Tömt röret vid omsättning. Mycket dålig tillrinning.

45 Bilaga 3 - Fältprotokoll Uppdragsnr: Uppdragsnamn: Fältgeotekniker: Floraborg, Norrköping Eje Carlgren// Metod: Punktnr: Sektion: Sidomått: Ref.linje Datum: Skr F Djup (m) Fältbedömning Prov- Labav under ref.yta provet: märkning analys 0,00-0,30 F:sigrmuSa F1503/0,0-0,3 Anmärkning Pid Xrf 0,30-0,45 lesi F1503/0,3-0,45 0,45-1,00 sisaf F1503/0,45-1 1,00-1,50 sigrsa F1503/1-1,5 1,50-2,00 sigrsa F1503/1,5-2 VY=1,9 2,00-2,50 sigrsa F1503/2-2,5 2,50-3,00 sigrsa F1503/2,5-3 3,00 - Kod 90 Total längd m. Gv-rör: 3,95 Grundvattenprovtagning: Höjd m.ö.my. Filterlängd m Filtertyp 0,88 2,00 Spalt Bentonit 28/9: Gvy 3,28 m u rök. Tömt röret vid omsättning. Dålig tillrinning. Handhållen F Djup (m) under ref.yta Fältbedömning Prov- Labav provet: märkning analys 0,00-0,25 F:grSa F1504 Handhållen F Djup (m) under ref.yta Fältbedömning Prov- Labav provet: märkning analys 0,00-0,25 F:grSa F1505 Handhållen F Djup (m) under ref.yta Fältbedömning Prov- Labav provet: märkning analys 0,00-0,25 F:grSa F1506 Handhållen F Djup (m) under ref.yta Fältbedömning Prov- Labav provet: märkning analys 0,00-0,25 F:grSa F1507 Handhållen F Djup (m) under ref.yta Fältbedömning Prov- Labav provet: märkning analys 0,00-0,25 F:grSa F1508 Anmärkning Anmärkning Pid Xrf Anmärkning Pid Xrf Anmärkning Pid Xrf Anmärkning Pid Xrf Anmärkning Pid Xrf

46 Bilaga 3 - Fältprotokoll Uppdragsnr: Uppdragsnamn: Fältgeotekniker: Floraborg, Norrköping Eje Carlgren// Metod: Punktnr: Sektion: Sidomått: Ref.linje Handhållen F Djup (m) under ref.yta Fältbedömning Prov- Labav provet: märkning analys 0,00-0,25 F:grSa F1509 Handhållen F Djup (m) under ref.yta Fältbedömning Prov- Labav provet: märkning analys 0,00-0,25 F:grSa F1510 Handhållen F Djup (m) under ref.yta Fältbedömning Prov- Labav provet: märkning analys 0,00-0,25 F:grSa F1511 Datum: Anmärkning Pid Xrf Anmärkning Pid Xrf Anmärkning Pid Xrf

47 Eurofins Environment Sweden AB (Lidköping) Box 887 Sjöhagsg. 3 SE Lidköping Tlf: Fax: Sweco Environment AB Evelina Jalnefur Andersson Box JÖNKÖPING AR-15-SL EUSELI Í%R%^ÂÂqfDfÎ Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: F ,3 Provtagningsplats: Provtagare Provtagningsdatum Analys Resultat Enhet Mäto. Metod/ref Evelina Jalnefur Andersson Torrsubstans 86.6 % 5% SS-EN 12880:2000 Arsenik As 26 30% SS / ICP-AES Barium Ba % SS / ICP-AES Bly Pb 85 30% SS / ICP-AES Kadmium Cd % SS / ICP-AES Kobolt Co % SS / ICP-AES Koppar Cu 36 30% SS / ICP-AES Krom Cr 61 30% SS / ICP-AES Kvicksilver Hg % SS / ICP-AES Nickel Ni % SS / ICP-AES Vanadin V 38 35% SS / ICP-AES Zink Zn % SS / ICP-AES Aldrin Aldrin Ts Chlordane-alpha Chlordane-alpha Ts Chlordane-gamma Chlordane-gamma Ts Chlordane (total) <1.8 S:a Klordaner <1.9 Ts DDD, p,p'- 7.0 DDD, p,p'- 7.1 Ts DDD-o,p 1.6 DDD-o,p 1.6 Ts insända provet. Sida 1 av 3

48 AR-15-SL EUSELI Í%R%^ÂÂqfDfÎ DDE, p,p DDE, p,p Ts DDE-o,p DDE-o,p Ts DDT, o,p - DDT, o,p - Ts DDT,p,p'- 2.7 DDT,p,p'- 2.7 Ts DDT (total) 16 DDT (total) 16 Ts Dieldrin Dieldrin Ts Endosulfan-alpha Endosulfan-alpha Ts Endosulfan-beta Endosulfan-beta Ts Endosulfan-sulfate Endrin Ts Endosulfan (total) <2.7 HCH, alpha- Ts Endrin HCH-beta Ts HCH, alpha- HCH-delta Ts HCH,gamma- (Lindane) Ts HCH-beta HCH-delta Heptachlor Ts HCH,gamma- (Lindane) Heptaklorepoxid (cis) Ts Heptachlor Heptachlorepoxide - trans Ts Heptaklorepoxid (cis) Hexaklorobensen Ts insända provet. Sida 2 av 3

49 AR-15-SL EUSELI Í%R%^ÂÂqfDfÎ Heptachlorepoxide - trans Pentachloraniline Ts Hexaklorobensen Quintozene Ts Pentachloraniline Quintozene Utförande laboratorium/underleverantör: Eurofins Food & Feed Testing Sweden (Lidköping), SWEDEN Eurofins Environment Sweden AB (Lidköping), SWEDEN Kopia till: Anna Paulsson (anna.paulsson@sweco.se) Caroline Österberg, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 3 av 3

50 Eurofins Environment Sweden AB (Lidköping) Box 887 Sjöhagsg. 3 SE Lidköping Tlf: Fax: Sweco Environment AB Evelina Jalnefur Andersson Box JÖNKÖPING AR-15-SL EUSELI Í%R%^ÂÂr.y#Î Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Ankomsttemp C Provbeskrivning: Provtagare Matris: Provet ankom: Grundvatten Utskriftsdatum: Provmärkning: F1502 Provtagningsplats: Analys Resultat Enhet Mäto. Metod/ref 6,3 Evelina Jalnefur Andersson Aldrin <0.030 µg/l 35% Intern metod Chlordane-alpha µg/l 35% Intern metod Chlordane-gamma µg/l 35% Intern metod S:a Klordaner <0.10 µg/l 35% Intern metod DDD-o,p µg/l 35% Intern metod DDD-p,p' + DDT-o,p' <0.020 µg/l 35% Intern metod DDE, p,p - µg/l 35% Intern metod DDE-o,p µg/l 35% Intern metod DDT (total) µg/l 35% Intern metod Dieldrin <0.030 µg/l 35% Intern metod Endosulfan-alpha µg/l 35% Intern metod Endosulfan-beta µg/l 35% Intern metod Endrin µg/l 35% Intern metod HCH, alpha- <0.030 µg/l 35% Intern metod HCH-beta µg/l 35% Intern metod HCH-delta <0.030 µg/l 35% Intern metod HCH,gamma- (Lindane) µg/l 35% Intern metod Heptachlor <0.030 µg/l 35% Intern metod insända provet. Sida 1 av 2

51 AR-15-SL EUSELI Í%R%^ÂÂr.y#Î Heptaklorepoxid (cis) <0.030 µg/l 35% Intern metod Heptachlorepoxide - trans <0.030 µg/l 35% Intern metod Hexaklorobensen <0.030 µg/l 65% Intern metod Pentachloraniline µg/l 35% Intern metod Quintozene <0.030 µg/l 35% Intern metod Utförande laboratorium/underleverantör: Eurofins Food & Feed Testing Sweden (Lidköping), SWEDEN Kopia till: Anna Paulsson (anna.paulsson@sweco.se) Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 2 av 2

52 Eurofins Environment Sweden AB (Lidköping) Box 887 Sjöhagsg. 3 SE Lidköping Tlf: Fax: Sweco Environment AB Evelina Jalnefur Andersson Box JÖNKÖPING AR-15-SL EUSELI Í%R%^ÂÂr=!TÎ Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provtagare Evelina Jalnefur Andersson Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: F1502 Provtagningsplats: Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 77.9 % 5% SS-EN 12880:2000 Bensen < % LidMiljö.0A Toluen < % LidMiljö.0A Etylbensen < % LidMiljö.0A M/P/O-Xylen < % LidMiljö.0A Summa TEX < 0.20 LidMiljö.0A Alifater >C5-C8 < % LidMiljö.0A Alifater >C8-C10 < % LidMiljö.0A Alifater >C10-C12 < % LidMiljö.0A Alifater >C12-C16 < % LidMiljö.0A Alifater >C5-C16 < 20 LidMiljö.0A.01.09/15 Alifater >C16-C35 < 10 30% LidMiljö.0A Aromater >C8-C10 < % LidMiljö.0A Aromater >C10-C16 < % LidMiljö.0A Metylkrysener/benzo(antracener < % LidMiljö.0A Metylpyren/fluorantener < % LidMiljö.0A Aromater >C16-C35 < % LidMiljö.0A Oljetyp Ej påvisad Benso(antracen < % LidMiljö.0A Krysen < % LidMiljö.0A Benso(b,k)fluoranten < % LidMiljö.0A Benso(pyren < % LidMiljö.0A Indeno(1,2,3-cd)pyren < % LidMiljö.0A Dibenso(a,h)antracen < % LidMiljö.0A Summa cancerogena PAH < 0.30 LidMiljö.0A Naftalen < % LidMiljö.0A insända provet. Sida 1 av 2

53 AR-15-SL EUSELI Í%R%^ÂÂr=!TÎ Acenaftylen < % LidMiljö.0A Acenaften < % LidMiljö.0A Fluoren < % LidMiljö.0A Fenantren < % LidMiljö.0A Antracen < % LidMiljö.0A Fluoranten < % LidMiljö.0A Pyren < % LidMiljö.0A Benzo(g,h,i)perylen < % LidMiljö.0A Summa övriga PAH < 0.30 LidMiljö.0A Summa PAH med låg molekylvikt < 0.30 LidMiljö.0A Summa PAH med medelhög molekylvikt < 0.30 LidMiljö.0A Summa PAH med hög molekylvikt < 0.30 LidMiljö.0A Utförande laboratorium/underleverantör: Eurofins Environment Sweden AB (Lidköping), SWEDEN Kopia till: Anna Paulsson Needa Shaheen, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 2 av 2

54 Eurofins Environment Sweden AB (Lidköping) Box 887 Sjöhagsg. 3 SE Lidköping Tlf: Fax: Sweco Environment AB Evelina Jalnefur Andersson Box JÖNKÖPING AR-15-SL EUSELI Í%R%^ÂÂqfFxÎ Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: F ,3 Provtagningsplats: Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 80.6 % 5% SS-EN 12880:2000 Arsenik As < % SS / ICP-AES Barium Ba % SS / ICP-AES Bly Pb 48 30% SS / ICP-AES Kadmium Cd < % SS / ICP-AES Kobolt Co % SS / ICP-AES Koppar Cu 33 30% SS / ICP-AES Krom Cr 25 30% SS / ICP-AES Kvicksilver Hg % SS / ICP-AES Nickel Ni 14 30% SS / ICP-AES Vanadin V 32 35% SS / ICP-AES Zink Zn % SS / ICP-AES Aldrin Aldrin Ts Chlordane-alpha Chlordane-alpha Ts Chlordane-gamma Chlordane-gamma Ts Chlordane (total) <1.8 S:a Klordaner <1.9 Ts DDD, p,p'- 2.8 DDD, p,p'- 2.8 Ts DDD-o,p DDD-o,p Ts insända provet. Sida 1 av 3

55 AR-15-SL EUSELI Í%R%^ÂÂqfFxÎ DDE, p,p DDE, p,p Ts DDE-o,p DDE-o,p Ts DDT, o,p DDT, o,p Ts DDT,p,p'- 4.2 DDT,p,p'- 4.3 Ts DDT (total) 15 DDT (total) 15 Ts Dieldrin Dieldrin Ts Endosulfan-alpha Endosulfan-alpha Ts Endosulfan-beta Endosulfan-beta Ts Endosulfan-sulfate Endrin Ts Endosulfan (total) <2.7 HCH, alpha- Ts Endrin HCH-beta Ts HCH, alpha- HCH-delta Ts HCH,gamma- (Lindane) Ts HCH-beta HCH-delta Heptachlor Ts HCH,gamma- (Lindane) Heptaklorepoxid (cis) Ts Heptachlor Heptachlorepoxide - trans Ts Heptaklorepoxid (cis) Hexaklorobensen Ts insända provet. Sida 2 av 3

56 AR-15-SL EUSELI Í%R%^ÂÂqfFxÎ Heptachlorepoxide - trans Pentachloraniline Ts Hexaklorobensen Quintozene Ts Pentachloraniline Quintozene Utförande laboratorium/underleverantör: Eurofins Food & Feed Testing Sweden (Lidköping), SWEDEN Eurofins Environment Sweden AB (Lidköping), SWEDEN Kopia till: Anna Paulsson (anna.paulsson@sweco.se) Caroline Österberg, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 3 av 3

57 Eurofins Environment Sweden AB (Lidköping) Box 887 Sjöhagsg. 3 SE Lidköping Tlf: Fax: Sweco Environment AB Evelina Jalnefur Andersson Box JÖNKÖPING AR-15-SL EUSELI Í%R%^ÂÂr="]Î Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provtagare Evelina Jalnefur Andersson Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: F1503 Provtagningsplats: Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 83.4 % 5% SS-EN 12880:2000 Bensen < % LidMiljö.0A Toluen < % LidMiljö.0A Etylbensen < % LidMiljö.0A M/P/O-Xylen < % LidMiljö.0A Summa TEX < 0.20 LidMiljö.0A Alifater >C5-C8 < % LidMiljö.0A Alifater >C8-C10 < % LidMiljö.0A Alifater >C10-C12 < % LidMiljö.0A Alifater >C12-C16 < % LidMiljö.0A Alifater >C5-C16 < 20 LidMiljö.0A.01.09/15 Alifater >C16-C35 < 10 30% LidMiljö.0A Aromater >C8-C10 < % LidMiljö.0A Aromater >C10-C16 < % LidMiljö.0A Metylkrysener/benzo(antracener < % LidMiljö.0A Metylpyren/fluorantener < % LidMiljö.0A Aromater >C16-C35 < % LidMiljö.0A Oljetyp Ej påvisad Benso(antracen < % LidMiljö.0A Krysen < % LidMiljö.0A Benso(b,k)fluoranten < % LidMiljö.0A Benso(pyren < % LidMiljö.0A Indeno(1,2,3-cd)pyren < % LidMiljö.0A Dibenso(a,h)antracen < % LidMiljö.0A Summa cancerogena PAH < 0.30 LidMiljö.0A Naftalen < % LidMiljö.0A insända provet. Sida 1 av 2

58 AR-15-SL EUSELI Í%R%^ÂÂr="]Î Acenaftylen < % LidMiljö.0A Acenaften < % LidMiljö.0A Fluoren < % LidMiljö.0A Fenantren < % LidMiljö.0A Antracen < % LidMiljö.0A Fluoranten < % LidMiljö.0A Pyren < % LidMiljö.0A Benzo(g,h,i)perylen < % LidMiljö.0A Summa övriga PAH < 0.30 LidMiljö.0A Summa PAH med låg molekylvikt < 0.30 LidMiljö.0A Summa PAH med medelhög molekylvikt < 0.30 LidMiljö.0A Summa PAH med hög molekylvikt < 0.30 LidMiljö.0A Utförande laboratorium/underleverantör: Eurofins Environment Sweden AB (Lidköping), SWEDEN Kopia till: Anna Paulsson Needa Shaheen, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 2 av 2

59 Eurofins Environment Sweden AB (Lidköping) Box 887 Sjöhagsg. 3 SE Lidköping Tlf: Fax: Sweco Environment AB Evelina Jalnefur Andersson Box JÖNKÖPING AR-15-SL EUSELI Í%R%^ÂÂr7csÎ Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provtagare Evelina Jalnefur Andersson Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: F1504 Provtagningsplats: Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 81.3 % 5% SS-EN 12880:2000 Arsenik As % SS / ICP-AES Barium Ba 68 20% SS / ICP-AES Bly Pb 26 30% SS / ICP-AES Kadmium Cd < % SS / ICP-AES Kobolt Co % SS / ICP-AES Koppar Cu 14 30% SS / ICP-AES Krom Cr 17 30% SS / ICP-AES Kvicksilver Hg % SS / ICP-AES Nickel Ni % SS / ICP-AES Vanadin V 21 35% SS / ICP-AES Zink Zn 94 25% SS / ICP-AES Aldrin Aldrin <0.91 Ts Chlordane-alpha Chlordane-alpha <0.91 Ts Chlordane-gamma Chlordane-gamma <0.91 Ts Chlordane (total) <1.8 S:a Klordaner <1.9 Ts DDD, p,p'- 1.9 DDD, p,p'- 1.9 Ts DDD-o,p DDD-o,p <0.91 Ts insända provet. Sida 1 av 3

60 AR-15-SL EUSELI Í%R%^ÂÂr7csÎ DDE, p,p DDE, p,p Ts DDE-o,p DDE-o,p <0.91 Ts DDT, o,p - DDT, o,p - <0.91 Ts DDT,p,p'- 4.0 DDT,p,p'- 4.0 Ts DDT (total) 11 DDT (total) 11 Ts Dieldrin Dieldrin <0.91 Ts Endosulfan-alpha Endosulfan-alpha <0.91 Ts Endosulfan-beta Endosulfan-beta <0.91 Ts Endosulfan-sulfate Endrin <0.91 Ts Endosulfan (total) <2.7 HCH, alpha- <0.91 Ts Endrin HCH-beta <0.91 Ts HCH, alpha- HCH-delta <0.91 Ts HCH,gamma- (Lindane) <0.91 Ts HCH-beta HCH-delta Heptachlor <0.91 Ts HCH,gamma- (Lindane) Heptaklorepoxid (cis) <0.91 Ts Heptachlor Heptachlorepoxide - trans <0.91 Ts Heptaklorepoxid (cis) Hexaklorobensen <0.91 Ts insända provet. Sida 2 av 3

61 AR-15-SL EUSELI Í%R%^ÂÂr7csÎ Heptachlorepoxide - trans Pentachloraniline <0.91 Ts Hexaklorobensen Quintozene <0.91 Ts Pentachloraniline Quintozene Utförande laboratorium/underleverantör: Eurofins Food & Feed Testing Sweden (Lidköping), SWEDEN Eurofins Environment Sweden AB (Lidköping), SWEDEN Kopia till: Anna Paulsson (anna.paulsson@sweco.se) Needa Shaheen, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 3 av 3

62 Eurofins Environment Sweden AB (Lidköping) Box 887 Sjöhagsg. 3 SE Lidköping Tlf: Fax: Sweco Environment AB Evelina Jalnefur Andersson Box JÖNKÖPING AR-15-SL EUSELI Í%R%^ÂÂr<ÅtÎ Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provtagare Evelina Jalnefur Andersson Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: F1505 Provtagningsplats: Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 72.0 % 5% SS-EN 12880:2000 Arsenik As % SS / ICP-AES Barium Ba % SS / ICP-AES Bly Pb 48 30% SS / ICP-AES Kadmium Cd % SS / ICP-AES Kobolt Co % SS / ICP-AES Koppar Cu 35 30% SS / ICP-AES Krom Cr 13 30% SS / ICP-AES Kvicksilver Hg % SS / ICP-AES Nickel Ni % SS / ICP-AES Vanadin V 15 35% SS / ICP-AES Zink Zn % SS / ICP-AES Aldrin Aldrin Ts Chlordane-alpha Chlordane-alpha Ts Chlordane-gamma Chlordane-gamma Ts Chlordane (total) <1.8 S:a Klordaner <1.9 Ts DDD, p,p'- 2.5 DDD, p,p'- 2.5 Ts DDD-o,p DDD-o,p Ts insända provet. Sida 1 av 3

63 AR-15-SL EUSELI Í%R%^ÂÂr<ÅtÎ DDE, p,p DDE, p,p Ts DDE-o,p DDE-o,p Ts DDT, o,p - DDT, o,p - Ts DDT,p,p'- DDT,p,p'- Ts DDT (total) <5.4 DDT (total) <5.5 Ts Dieldrin Dieldrin Ts Endosulfan-alpha Endosulfan-alpha Ts Endosulfan-beta Endosulfan-beta Ts Endosulfan-sulfate Endrin Ts Endosulfan (total) <2.7 HCH, alpha- Ts Endrin HCH-beta Ts HCH, alpha- HCH-delta Ts HCH,gamma- (Lindane) Ts HCH-beta HCH-delta Heptachlor Ts HCH,gamma- (Lindane) Heptaklorepoxid (cis) Ts Heptachlor Heptachlorepoxide - trans Ts Heptaklorepoxid (cis) Hexaklorobensen Ts insända provet. Sida 2 av 3

64 AR-15-SL EUSELI Í%R%^ÂÂr<ÅtÎ Heptachlorepoxide - trans Pentachloraniline Ts Hexaklorobensen Quintozene Ts Pentachloraniline Quintozene Utförande laboratorium/underleverantör: Eurofins Food & Feed Testing Sweden (Lidköping), SWEDEN Eurofins Environment Sweden AB (Lidköping), SWEDEN Kopia till: Anna Paulsson (anna.paulsson@sweco.se) Needa Shaheen, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 3 av 3

65 Eurofins Environment Sweden AB (Lidköping) Box 887 Sjöhagsg. 3 SE Lidköping Tlf: Fax: Sweco Environment AB Evelina Jalnefur Andersson Box JÖNKÖPING AR-15-SL EUSELI Í%R%^ÂÂr<Æ}Î Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provtagare Evelina Jalnefur Andersson Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: F1506 Provtagningsplats: Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 83.1 % 5% SS-EN 12880:2000 Arsenik As % SS / ICP-AES Barium Ba % SS / ICP-AES Bly Pb 30 30% SS / ICP-AES Kadmium Cd % SS / ICP-AES Kobolt Co % SS / ICP-AES Koppar Cu 17 30% SS / ICP-AES Krom Cr 16 30% SS / ICP-AES Kvicksilver Hg % SS / ICP-AES Nickel Ni % SS / ICP-AES Vanadin V 19 35% SS / ICP-AES Zink Zn % SS / ICP-AES Aldrin Aldrin Ts Chlordane-alpha Chlordane-alpha Ts Chlordane-gamma Chlordane-gamma Ts Chlordane (total) <1.8 S:a Klordaner <1.9 Ts DDD, p,p'- 2.7 DDD, p,p'- 2.7 Ts DDD-o,p DDD-o,p Ts insända provet. Sida 1 av 3

66 AR-15-SL EUSELI Í%R%^ÂÂr<Æ}Î DDE, p,p DDE, p,p Ts DDE-o,p DDE-o,p Ts DDT, o,p - DDT, o,p - Ts DDT,p,p'- DDT,p,p'- Ts DDT (total) <5.4 DDT (total) <5.5 Ts Dieldrin Dieldrin Ts Endosulfan-alpha Endosulfan-alpha Ts Endosulfan-beta Endosulfan-beta Ts Endosulfan-sulfate Endrin Ts Endosulfan (total) <2.7 HCH, alpha- Ts Endrin HCH-beta Ts HCH, alpha- HCH-delta Ts HCH,gamma- (Lindane) Ts HCH-beta HCH-delta Heptachlor Ts HCH,gamma- (Lindane) Heptaklorepoxid (cis) Ts Heptachlor Heptachlorepoxide - trans Ts Heptaklorepoxid (cis) Hexaklorobensen Ts insända provet. Sida 2 av 3

67 AR-15-SL EUSELI Í%R%^ÂÂr<Æ}Î Heptachlorepoxide - trans Pentachloraniline Ts Hexaklorobensen Quintozene Ts Pentachloraniline Quintozene Utförande laboratorium/underleverantör: Eurofins Food & Feed Testing Sweden (Lidköping), SWEDEN Eurofins Environment Sweden AB (Lidköping), SWEDEN Kopia till: Anna Paulsson (anna.paulsson@sweco.se) Needa Shaheen, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 3 av 3

68 Eurofins Environment Sweden AB (Lidköping) Box 887 Sjöhagsg. 3 SE Lidköping Tlf: Fax: Sweco Environment AB Evelina Jalnefur Andersson Box JÖNKÖPING AR-15-SL EUSELI Í%R%^ÂÂr7d Î Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provtagare Evelina Jalnefur Andersson Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: F1507 Provtagningsplats: Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 72.9 % 5% SS-EN 12880:2000 Arsenik As % SS / ICP-AES Barium Ba % SS / ICP-AES Bly Pb % SS / ICP-AES Kadmium Cd % SS / ICP-AES Kobolt Co % SS / ICP-AES Koppar Cu 39 30% SS / ICP-AES Krom Cr 26 30% SS / ICP-AES Kvicksilver Hg % SS / ICP-AES Nickel Ni 16 30% SS / ICP-AES Vanadin V 31 35% SS / ICP-AES Zink Zn % SS / ICP-AES Abamectin <0.069 Acefate Acetamiprid Acibenzolar-S-methyl Aclonifen Acrinathrin <0.069 Aldicarb Aldicarb sulfone Aldicarb sulfoxide Aldrin <0.028 insända provet. Sida 1 av 20

69 AR-15-SL EUSELI Í%R%^ÂÂr7d Î Aminocarb Anilazine <0.28 Aspon Atrazine Atrazine-desethyl Atrazine-desisopropyl Azinphos-ethyl <0.069 Azinphos-methyl <0.069 Azoxystrobin Benalaxyl Bendiocarb Bentazone <0.69 Bifenthrin <0.069 Binapacryl <0.42 Biphenyl <0.14 Bitertanol Boscalid Bromophos (methyl) <0.069 Bromophos-ethyl <0.069 Bromopropylate <0.028 Bupirimate Buprofezin Butocarboxim Butocarboxim-sulfoxide Butoxycarboxim Butralin Cadusafos Captafol <0.042 Captan <0.069 insända provet. Sida 2 av 20

70 AR-15-SL EUSELI Í%R%^ÂÂr7d Î Carbaryl Carbendazim Carbofuran Carbophenothion Carbosulfan Carfentrazone-ethyl Chinomethionat <0.069 Chlorbromuron Chlordane-alpha Chlordane-gamma Chlordimeform <0.14 Chlorfenson <0.069 Chlorfenvinphos Chlormephos <0.028 Chlorobenzilate <0.069 Chloropropylate Chlorothalonil <0.028 Chlorpropham <0.069 Chlorpyrifos-ethyl <0.069 Chlorpyrifos-methyl <0.069 Chlorpyrifos-O-analogue <0.069 Chlorthal-dimethyl <0.028 Chlozolinate <0.069 Clofentezine Clomazone Clothianidin Coumaphos Cyanazine Cyanofenphos <0.069 insända provet. Sida 3 av 20

71 AR-15-SL EUSELI Í%R%^ÂÂr7d Î Cyanophos <0.069 Cyazofamid Cyfluthrin <0.14 Cyfluthrin, beta- <0.14 Cyhalothrin, lambda- <0.069 Cypermethrin Cyproconazole Cyprodinil <0.028 Danifos DDD, p,p - DDD-o,p <0.028 DDE, p,p - DDE-o,p <0.028 DDT, o,p - DDT, p,p - Deltamethrin <0.069 Demeton-S Demeton-S-methyl Demeton-S-methyl-sulfone Desmetryn Dialifos Diazinon Dichlobenil <0.069 Dichlofluanid <0.069 Dichlorvos Dicloran <0.069 Dicloranilin, 3,5- <0.69 Dicofol, p,p <0.069 Dicrotophos insända provet. Sida 4 av 20

72 AR-15-SL EUSELI Í%R%^ÂÂr7d Î Dieldrin Diethofencarb Difenoconazole Dimethoate Dimethomorph Dinobuton <0.14 Dinoseb <0.055 Dinoterb <0.14 Dioxathion <0.069 Diphenamid Diphenylamine <0.14 Disulfoton Disulfoton sulfone Ditalimphos <0.069 DNOC <0.28 Endosulfan-alpha Endosulfan-beta <0.028 Endosulfan-sulfate <0.028 Endrin <0.028 EPN <0.083 Epoxiconazole Esfenvalerate <0.14 Ethiofencarb Ethiofencarb-sulfone Ethiofencarb-sulfoxide Ethion Ethofumesate Ethoprophos Etofenprox insända provet. Sida 5 av 20

73 AR-15-SL EUSELI Í%R%^ÂÂr7d Î Etrimfos Famoxadone Fenamiphos <0.069 Fenamiphos sulfone Fenamiphos sulfoxide Fenarimol Fenazaquin Fenbuconazole Fenchlorphos <0.069 Fenhexamid Fenitrothion <0.069 Fenoxycarb Fenpiclonil Fenpropathrin <0.14 Fenpyroximate Fenson <0.069 Fensulfothion <0.069 Fensulfothion-oxon Fensulfothion-oxon-sulfone Fensulfothion-sulfone Fenthion Fenthion sulfone Fenthion sulfoxide Fenvalerate <0.069 Fluazifop-P-butyl Fluazinam <0.28 Flucythrinate Fludioxonil Flumetralin insända provet. Sida 6 av 20

74 AR-15-SL EUSELI Í%R%^ÂÂr7d Î Fluquinconazole Flusilazol Folpet <0.069 Fonofos Formothion <0.14 Furalaxyl Furathiocarb Haloxyfop Haloxyfop-2-ethoxyethyl Haloxyfop-R-methyl HCH, alpha- HCH, gamma- (Lindane) HCH-beta HCH-delta Heptachlor <0.042 Heptachlor epoxide <0.028 Heptenophos Hexaconazole Hexaklorbensen (HCB) <0.042 Hexazinone Hexythiazox Hydroxycarbofuran, 3- Hydroxycarbofuran, 3- Imazalil Imidacloprid Indoxacarb Iodofenphos <0.069 Iprodione <0.028 Iprovalicarb insända provet. Sida 7 av 20

75 AR-15-SL EUSELI Í%R%^ÂÂr7d Î Isocarbofos Isofenphos Isofenphos-methyl Isoprocarb Isopropalin Isoproturon Isoxaben Kresoxim-metyl Leptophos <0.069 Linuron Malathion Malathion-O-analogue Mecarbam Mepanipyrim Mephosfolan Metalaxyl Methabenzthiazuron Methamidophos Methidathion Methiocarb Methiocarb sulfone Methiocarb sulfoxide Methomyl Methoxychlor <0.28 Metribuzin <0.069 Mevinphos <0.042 Monocrotophos Myclobutanil Napropamide insända provet. Sida 8 av 20

76 AR-15-SL EUSELI Í%R%^ÂÂr7d Î Omethoate Oxadixyl <0.069 Oxamyl Oxamyl oxime Oxydemeton-metyl Oxydisulfoton Paraoxon Paraoxon-methyl Parathion-methyl <0.042 Paration <0.042 Penconazole Pencycuron Pendimethalin <0.069 Pentachloraniline <0.069 Pentachloroanisole <0.042 Pentaklorbensen <0.042 Permethrin <0.069 Phenmedipham Phenothrin Phenthoate <0.069 Phenylphenol, 2- <0.14 Phorate Phorate-O-analogue Phorate-sulfone Phorate-sulfoxide Phosalone <0.069 Phosmet <0.028 Phosmet-oxon <0.14 Phosphamidon insända provet. Sida 9 av 20

77 AR-15-SL EUSELI Í%R%^ÂÂr7d Î Piperonyl butoxide Pirimicarb Pirimifos-ethyl <0.069 Pirimifos-methyl <0.069 Prochloraz Procymidone <0.028 Profenofos <0.14 Promecarb Propamocarb Propaquizafop Propargite <0.069 Propetamphos Propham <0.069 Propiconazole Propoxur Propyzamide <0.028 Prosulfocarb Prothiofos Pymetrozine Pyraclofos <0.14 Pyraclostrobin Pyrazophos Pyridaben <0.028 Pyridaphenthion Pyrifenox Pyrimethanil <0.028 Pyriproxifen Quinalphos <0.042 Quinoxyfen insända provet. Sida 10 av 20

78 AR-15-SL EUSELI Í%R%^ÂÂr7d Î Quintozene <0.042 Quizalofop-p-ethyl Simazine Spinosad Spiroxamine Sulfentrazone Sulfotep <0.042 Tau-Fluvalinate TCA 2,3,5,6- <0.069 TCNB, 2,3,4,5 <0.069 Tebuconazole Tebufenozide Tebufenpyrad Tecnazene <0.042 TEPP Tepraloxydim Terbufos Terbufos sulfone Terbufos sulfoxide Terbufos-O-sulfone Terbufos-oxon Terbufos-oxon-sulfoxide Terbuthylazine Terbutryn Tetrachlorvinphos Tetraconazole Tetradifon <0.028 Tetrasul <0.028 Thiacloprid insända provet. Sida 11 av 20

79 AR-15-SL EUSELI Í%R%^ÂÂr7d Î Thiamethoxam Thiodicarb Thiometon sulfone Thiometon sulfoxide Thionazin <0.069 Thiophanate-methyl Tiabendazol Tiometon Tolclofos-methyl <0.042 Tolylfluanid <0.069 Triadimefon Triadimenol Triamiphos Triazamate Triazofos <0.028 Trichlorfon Trichloronat <0.42 Trichlorophenole, 2,4,6- <0.14 Trifloxystrobin Triflumizole <0.28 Trimethacarb-2,3,5 Trimethacarb-3,4,5 Vamidothion Vamidothion sulfone Vamidothion sulfoxide Vinclozolin <0.069 Abamectin Acefate Acetamiprid Acibenzolar-S-methyl Aclonifen insända provet. Sida 12 av 20

80 AR-15-SL EUSELI Í%R%^ÂÂr7d Î Acrinathrin Aldicarb Aldicarb sulfone Aldicarb sulfoxide Aldrin <0.020 Aminocarb Anilazine <0.20 Aspon Atrazine Atrazine-desethyl Atrazine-desisopropyl Azinphos-ethyl Azinphos-methyl Azoxystrobin Benalaxyl Bendiocarb Bentazone <0.50 Bifenthrin Binapacryl <0.30 Biphenyl <0.10 Bitertanol Boscalid Bromophos (methyl) Bromophos-ethyl Bromopropylate <0.020 Bupirimate Buprofezin Butocarboxim Butocarboxim-sulfoxide Butoxycarboxim Butralin Cadusafos Captafol <0.030 Captan Carbaryl Carbendazim Carbofuran Carbophenothion Carbosulfan Carfentrazone-ethyl Chinomethionat Chlorbromuron Chlordane-alpha insända provet. Sida 13 av 20

81 AR-15-SL EUSELI Í%R%^ÂÂr7d Î Chlordane-gamma Chlordimeform <0.10 Chlorfenson Chlorfenvinphos Chlormephos <0.020 Chlorobenzilate Chloropropylate Chlorothalonil <0.020 Chlorpropham Chlorpyrifos-ethyl Chlorpyrifos-methyl Chlorpyrifos-O-analogue Chlorthal-dimethyl <0.020 Chlozolinate Clofentezine Clomazone Clothianidin Coumaphos Cyanazine Cyanofenphos Cyanophos Cyazofamid Cyfluthrin <0.10 Cyfluthrin, beta- <0.10 Cyhalothrin, lambda- Cypermethrin Cyproconazole Cyprodinil <0.020 Danifos DDD, p,p - DDD-o,p <0.020 DDE, p,p - DDE-o,p <0.020 DDT, o,p - DDT, p,p - Deltamethrin Demeton-S Demeton-S-methyl Demeton-S-methyl-sulfone Desmetryn Dialifos Diazinon Dichlobenil insända provet. Sida 14 av 20

82 AR-15-SL EUSELI Í%R%^ÂÂr7d Î Dichlofluanid Dichlorvos Dicloran Dicloranilin, 3,5- <0.50 Dicofol, p,p Dicrotophos Dieldrin Diethofencarb Difenoconazole Dimethoate Dimethomorph Dinobuton <0.10 Dinoseb <0.040 Dinoterb <0.10 Dioxathion Diphenamid Diphenylamine <0.10 Disulfoton Disulfoton sulfone Ditalimphos DNOC <0.20 Endosulfan-alpha Endosulfan-beta <0.020 Endosulfan-sulfate <0.020 Endrin <0.020 EPN <0.060 Epoxiconazole Esfenvalerate <0.10 Ethiofencarb Ethiofencarb-sulfone Ethiofencarb-sulfoxide Ethion Ethofumesate Ethoprophos Etofenprox Etrimfos Famoxadone Fenamiphos Fenamiphos sulfone Fenamiphos sulfoxide Fenarimol Fenazaquin Fenbuconazole insända provet. Sida 15 av 20

83 AR-15-SL EUSELI Í%R%^ÂÂr7d Î Fenchlorphos Fenhexamid Fenitrothion Fenoxycarb Fenpiclonil Fenpropathrin <0.10 Fenpyroximate Fenson Fensulfothion Fensulfothion-oxon Fensulfothion-oxon-sulfone Fensulfothion-sulfone Fenthion Fenthion sulfone Fenthion sulfoxide Fenvalerate Fluazifop-P-butyl Fluazinam <0.20 Flucythrinate Fludioxonil Flumetralin Fluquinconazole Flusilazol Folpet Fonofos Formothion <0.10 Furalaxyl Furathiocarb Haloxyfop Haloxyfop-2-ethoxyethyl Haloxyfop-R-methyl HCH, alpha- HCH, gamma- (Lindane) HCH-beta HCH-delta Heptachlor <0.030 Heptachlor epoxide <0.020 Heptenophos Hexaconazole Hexaklorbensen (HCB) <0.030 Hexazinone Hexythiazox Hydroxycarbofuran, 3- insända provet. Sida 16 av 20

84 AR-15-SL EUSELI Í%R%^ÂÂr7d Î Imazalil Imidacloprid Indoxacarb Iodofenphos Iprodione <0.020 Iprovalicarb Isocarbofos Isofenphos Isofenphos-methyl Isoprocarb Isopropalin Isoproturon Isoxaben Kresoxim-metyl Leptophos Linuron Malathion Malathion-O-analogue Mecarbam Mepanipyrim Mephosfolan Metalaxyl Methabenzthiazuron Methamidophos Methidathion Methiocarb Methiocarb sulfone Methiocarb sulfoxide Methomyl Methoxychlor <0.20 Metribuzin Mevinphos <0.030 Monocrotophos Myclobutanil Napropamide Omethoate Oxadixyl Oxamyl Oxamyl oxime Oxydemeton-metyl Oxydisulfoton Paraoxon Paraoxon-methyl insända provet. Sida 17 av 20

85 AR-15-SL EUSELI Í%R%^ÂÂr7d Î Parathion-methyl <0.030 Paration <0.030 Penconazole Pencycuron Pendimethalin Pentachloraniline Pentachloroanisole <0.030 Pentaklorbensen <0.030 Permethrin Phenmedipham Phenothrin Phenthoate Phenylphenol, 2- <0.10 Phorate Phorate-O-analogue Phorate-sulfone Phorate-sulfoxide Phosalone Phosmet <0.020 Phosmet-oxon <0.10 Phosphamidon Piperonyl butoxide Pirimicarb Pirimifos-ethyl Pirimifos-methyl Prochloraz Procymidone <0.020 Profenofos <0.10 Promecarb Propamocarb Propaquizafop Propargite Propetamphos Propham Propiconazole Propoxur Propyzamide <0.020 Prosulfocarb Prothiofos Pymetrozine Pyraclofos <0.10 Pyraclostrobin Pyrazophos insända provet. Sida 18 av 20

86 AR-15-SL EUSELI Í%R%^ÂÂr7d Î Pyridaben <0.020 Pyridaphenthion Pyrifenox Pyrimethanil <0.020 Pyriproxifen Quinalphos <0.030 Quinoxyfen Quintozene <0.030 Quizalofop-p-ethyl Simazine Spinosad Spiroxamine Sulfentrazone Sulfotep <0.030 Tau-Fluvalinate TCA 2,3,5,6- TCNB, 2,3,4,5 Tebuconazole Tebufenozide Tebufenpyrad Tecnazene <0.030 TEPP Tepraloxydim Terbufos Terbufos sulfone Terbufos sulfoxide Terbufos-O-sulfone Terbufos-oxon Terbufos-oxon-sulfoxide Terbuthylazine Terbutryn Tetrachlorvinphos Tetraconazole Tetradifon <0.020 Tetrasul <0.020 Thiacloprid Thiamethoxam Thiodicarb Thiometon sulfone Thiometon sulfoxide Thionazin Thiophanate-methyl Tiabendazol insända provet. Sida 19 av 20

87 AR-15-SL EUSELI Í%R%^ÂÂr7d Î Tiometon Tolclofos-methyl <0.030 Tolylfluanid Triadimefon Triadimenol Triamiphos Triazamate Triazofos <0.020 Trichlorfon Trichloronat <0.30 Trichlorophenole, 2,4,6- <0.10 Trifloxystrobin Triflumizole <0.20 Trimethacarb-2,3,5 Trimethacarb-3,4,5 Vamidothion Vamidothion sulfone Vamidothion sulfoxide Vinclozolin Utförande laboratorium/underleverantör: Eurofins Food & Feed Testing Sweden (Lidköping), SWEDEN Eurofins Environment Sweden AB (Lidköping), SWEDEN Kopia till: Anna Paulsson Needa Shaheen, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 20 av 20

88 Eurofins Environment Sweden AB (Lidköping) Box 887 Sjöhagsg. 3 SE Lidköping Tlf: Fax: Sweco Environment AB Evelina Jalnefur Andersson Box JÖNKÖPING AR-15-SL EUSELI Í%R%^ÂÂr7eÉÎ Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provtagare Evelina Jalnefur Andersson Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: F1508 Provtagningsplats: Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 75.3 % 5% SS-EN 12880:2000 Arsenik As % SS / ICP-AES Barium Ba % SS / ICP-AES Bly Pb 41 30% SS / ICP-AES Kadmium Cd % SS / ICP-AES Kobolt Co 11 30% SS / ICP-AES Koppar Cu 31 30% SS / ICP-AES Krom Cr 25 30% SS / ICP-AES Kvicksilver Hg % SS / ICP-AES Nickel Ni 16 30% SS / ICP-AES Vanadin V 36 35% SS / ICP-AES Zink Zn % SS / ICP-AES Abamectin <0.067 Acefate Acetamiprid Acibenzolar-S-methyl Aclonifen Acrinathrin <0.067 Aldicarb Aldicarb sulfone Aldicarb sulfoxide Aldrin <0.027 insända provet. Sida 1 av 20

89 AR-15-SL EUSELI Í%R%^ÂÂr7eÉÎ Aminocarb Anilazine <0.27 Aspon Atrazine Atrazine-desethyl Atrazine-desisopropyl Azinphos-ethyl <0.067 Azinphos-methyl <0.067 Azoxystrobin Benalaxyl Bendiocarb Bentazone <0.67 Bifenthrin <0.067 Binapacryl <0.40 Biphenyl <0.14 Bitertanol Boscalid Bromophos (methyl) <0.067 Bromophos-ethyl <0.067 Bromopropylate <0.027 Bupirimate Buprofezin Butocarboxim Butocarboxim-sulfoxide Butoxycarboxim Butralin Cadusafos Captafol <0.040 Captan <0.067 insända provet. Sida 2 av 20

90 AR-15-SL EUSELI Í%R%^ÂÂr7eÉÎ Carbaryl Carbendazim Carbofuran Carbophenothion Carbosulfan Carfentrazone-ethyl Chinomethionat <0.067 Chlorbromuron Chlordane-alpha Chlordane-gamma Chlordimeform <0.14 Chlorfenson <0.067 Chlorfenvinphos Chlormephos <0.027 Chlorobenzilate <0.067 Chloropropylate Chlorothalonil <0.027 Chlorpropham <0.067 Chlorpyrifos-ethyl <0.067 Chlorpyrifos-methyl <0.067 Chlorpyrifos-O-analogue <0.067 Chlorthal-dimethyl <0.027 Chlozolinate <0.067 Clofentezine Clomazone Clothianidin Coumaphos Cyanazine Cyanofenphos <0.067 insända provet. Sida 3 av 20

91 AR-15-SL EUSELI Í%R%^ÂÂr7eÉÎ Cyanophos <0.067 Cyazofamid Cyfluthrin <0.14 Cyfluthrin, beta- <0.14 Cyhalothrin, lambda- <0.067 Cypermethrin Cyproconazole Cyprodinil <0.027 Danifos DDD, p,p - DDD-o,p <0.027 DDE, p,p - DDE-o,p <0.027 DDT, o,p - DDT, p,p - Deltamethrin <0.067 Demeton-S Demeton-S-methyl Demeton-S-methyl-sulfone Desmetryn Dialifos Diazinon Dichlobenil <0.067 Dichlofluanid <0.067 Dichlorvos Dicloran <0.067 Dicloranilin, 3,5- <0.67 Dicofol, p,p <0.067 Dicrotophos insända provet. Sida 4 av 20

92 AR-15-SL EUSELI Í%R%^ÂÂr7eÉÎ Dieldrin Diethofencarb Difenoconazole Dimethoate Dimethomorph Dinobuton <0.14 Dinoseb <0.054 Dinoterb <0.14 Dioxathion <0.067 Diphenamid Diphenylamine <0.14 Disulfoton Disulfoton sulfone Ditalimphos <0.067 DNOC <0.27 Endosulfan-alpha Endosulfan-beta <0.027 Endosulfan-sulfate <0.027 Endrin <0.027 EPN <0.080 Epoxiconazole Esfenvalerate <0.14 Ethiofencarb Ethiofencarb-sulfone Ethiofencarb-sulfoxide Ethion Ethofumesate Ethoprophos Etofenprox insända provet. Sida 5 av 20

93 AR-15-SL EUSELI Í%R%^ÂÂr7eÉÎ Etrimfos Famoxadone Fenamiphos <0.067 Fenamiphos sulfone Fenamiphos sulfoxide Fenarimol Fenazaquin Fenbuconazole Fenchlorphos <0.067 Fenhexamid Fenitrothion <0.067 Fenoxycarb Fenpiclonil Fenpropathrin <0.14 Fenpyroximate Fenson <0.067 Fensulfothion <0.067 Fensulfothion-oxon Fensulfothion-oxon-sulfone Fensulfothion-sulfone Fenthion Fenthion sulfone Fenthion sulfoxide Fenvalerate <0.067 Fluazifop-P-butyl Fluazinam <0.27 Flucythrinate Fludioxonil Flumetralin insända provet. Sida 6 av 20

94 AR-15-SL EUSELI Í%R%^ÂÂr7eÉÎ Fluquinconazole Flusilazol Folpet <0.067 Fonofos Formothion <0.14 Furalaxyl Furathiocarb Haloxyfop Haloxyfop-2-ethoxyethyl Haloxyfop-R-methyl HCH, alpha- HCH, gamma- (Lindane) HCH-beta HCH-delta Heptachlor <0.040 Heptachlor epoxide <0.027 Heptenophos Hexaconazole Hexaklorbensen (HCB) <0.040 Hexazinone Hexythiazox Hydroxycarbofuran, 3- Hydroxycarbofuran, 3- Imazalil Imidacloprid Indoxacarb Iodofenphos <0.067 Iprodione <0.027 Iprovalicarb insända provet. Sida 7 av 20

95 AR-15-SL EUSELI Í%R%^ÂÂr7eÉÎ Isocarbofos Isofenphos Isofenphos-methyl Isoprocarb Isopropalin Isoproturon Isoxaben Kresoxim-metyl Leptophos <0.067 Linuron Malathion Malathion-O-analogue Mecarbam Mepanipyrim Mephosfolan Metalaxyl Methabenzthiazuron Methamidophos Methidathion Methiocarb Methiocarb sulfone Methiocarb sulfoxide Methomyl Methoxychlor <0.27 Metribuzin <0.067 Mevinphos <0.040 Monocrotophos Myclobutanil Napropamide insända provet. Sida 8 av 20

96 AR-15-SL EUSELI Í%R%^ÂÂr7eÉÎ Omethoate Oxadixyl <0.067 Oxamyl Oxamyl oxime Oxydemeton-metyl Oxydisulfoton Paraoxon Paraoxon-methyl Parathion-methyl <0.040 Paration <0.040 Penconazole Pencycuron Pendimethalin <0.067 Pentachloraniline <0.067 Pentachloroanisole <0.040 Pentaklorbensen <0.040 Permethrin <0.067 Phenmedipham Phenothrin Phenthoate <0.067 Phenylphenol, 2- <0.14 Phorate Phorate-O-analogue Phorate-sulfone Phorate-sulfoxide Phosalone <0.067 Phosmet <0.027 Phosmet-oxon <0.14 Phosphamidon insända provet. Sida 9 av 20

97 AR-15-SL EUSELI Í%R%^ÂÂr7eÉÎ Piperonyl butoxide Pirimicarb Pirimifos-ethyl <0.067 Pirimifos-methyl <0.067 Prochloraz Procymidone <0.027 Profenofos <0.14 Promecarb Propamocarb Propaquizafop Propargite <0.067 Propetamphos Propham <0.067 Propiconazole Propoxur Propyzamide <0.027 Prosulfocarb Prothiofos Pymetrozine Pyraclofos <0.14 Pyraclostrobin Pyrazophos Pyridaben <0.027 Pyridaphenthion Pyrifenox Pyrimethanil <0.027 Pyriproxifen Quinalphos <0.040 Quinoxyfen insända provet. Sida 10 av 20

98 AR-15-SL EUSELI Í%R%^ÂÂr7eÉÎ Quintozene <0.040 Quizalofop-p-ethyl Simazine Spinosad Spiroxamine Sulfentrazone Sulfotep <0.040 Tau-Fluvalinate TCA 2,3,5,6- <0.067 TCNB, 2,3,4,5 <0.067 Tebuconazole Tebufenozide Tebufenpyrad Tecnazene <0.040 TEPP Tepraloxydim Terbufos Terbufos sulfone Terbufos sulfoxide Terbufos-O-sulfone Terbufos-oxon Terbufos-oxon-sulfoxide Terbuthylazine Terbutryn Tetrachlorvinphos Tetraconazole Tetradifon <0.027 Tetrasul <0.027 Thiacloprid insända provet. Sida 11 av 20

99 AR-15-SL EUSELI Í%R%^ÂÂr7eÉÎ Thiamethoxam Thiodicarb Thiometon sulfone Thiometon sulfoxide Thionazin <0.067 Thiophanate-methyl Tiabendazol Tiometon Tolclofos-methyl <0.040 Tolylfluanid <0.067 Triadimefon Triadimenol Triamiphos Triazamate Triazofos <0.027 Trichlorfon Trichloronat <0.40 Trichlorophenole, 2,4,6- <0.14 Trifloxystrobin Triflumizole <0.27 Trimethacarb-2,3,5 Trimethacarb-3,4,5 Vamidothion Vamidothion sulfone Vamidothion sulfoxide Vinclozolin <0.067 Abamectin Acefate Acetamiprid Acibenzolar-S-methyl Aclonifen insända provet. Sida 12 av 20

100 AR-15-SL EUSELI Í%R%^ÂÂr7eÉÎ Acrinathrin Aldicarb Aldicarb sulfone Aldicarb sulfoxide Aldrin <0.020 Aminocarb Anilazine <0.20 Aspon Atrazine Atrazine-desethyl Atrazine-desisopropyl Azinphos-ethyl Azinphos-methyl Azoxystrobin Benalaxyl Bendiocarb Bentazone <0.50 Bifenthrin Binapacryl <0.30 Biphenyl <0.10 Bitertanol Boscalid Bromophos (methyl) Bromophos-ethyl Bromopropylate <0.020 Bupirimate Buprofezin Butocarboxim Butocarboxim-sulfoxide Butoxycarboxim Butralin Cadusafos Captafol <0.030 Captan Carbaryl Carbendazim Carbofuran Carbophenothion Carbosulfan Carfentrazone-ethyl Chinomethionat Chlorbromuron Chlordane-alpha insända provet. Sida 13 av 20

101 AR-15-SL EUSELI Í%R%^ÂÂr7eÉÎ Chlordane-gamma Chlordimeform <0.10 Chlorfenson Chlorfenvinphos Chlormephos <0.020 Chlorobenzilate Chloropropylate Chlorothalonil <0.020 Chlorpropham Chlorpyrifos-ethyl Chlorpyrifos-methyl Chlorpyrifos-O-analogue Chlorthal-dimethyl <0.020 Chlozolinate Clofentezine Clomazone Clothianidin Coumaphos Cyanazine Cyanofenphos Cyanophos Cyazofamid Cyfluthrin <0.10 Cyfluthrin, beta- <0.10 Cyhalothrin, lambda- Cypermethrin Cyproconazole Cyprodinil <0.020 Danifos DDD, p,p - DDD-o,p <0.020 DDE, p,p - DDE-o,p <0.020 DDT, o,p - DDT, p,p - Deltamethrin Demeton-S Demeton-S-methyl Demeton-S-methyl-sulfone Desmetryn Dialifos Diazinon Dichlobenil insända provet. Sida 14 av 20

102 AR-15-SL EUSELI Í%R%^ÂÂr7eÉÎ Dichlofluanid Dichlorvos Dicloran Dicloranilin, 3,5- <0.50 Dicofol, p,p Dicrotophos Dieldrin Diethofencarb Difenoconazole Dimethoate Dimethomorph Dinobuton <0.10 Dinoseb <0.040 Dinoterb <0.10 Dioxathion Diphenamid Diphenylamine <0.10 Disulfoton Disulfoton sulfone Ditalimphos DNOC <0.20 Endosulfan-alpha Endosulfan-beta <0.020 Endosulfan-sulfate <0.020 Endrin <0.020 EPN <0.060 Epoxiconazole Esfenvalerate <0.10 Ethiofencarb Ethiofencarb-sulfone Ethiofencarb-sulfoxide Ethion Ethofumesate Ethoprophos Etofenprox Etrimfos Famoxadone Fenamiphos Fenamiphos sulfone Fenamiphos sulfoxide Fenarimol Fenazaquin Fenbuconazole insända provet. Sida 15 av 20

103 AR-15-SL EUSELI Í%R%^ÂÂr7eÉÎ Fenchlorphos Fenhexamid Fenitrothion Fenoxycarb Fenpiclonil Fenpropathrin <0.10 Fenpyroximate Fenson Fensulfothion Fensulfothion-oxon Fensulfothion-oxon-sulfone Fensulfothion-sulfone Fenthion Fenthion sulfone Fenthion sulfoxide Fenvalerate Fluazifop-P-butyl Fluazinam <0.20 Flucythrinate Fludioxonil Flumetralin Fluquinconazole Flusilazol Folpet Fonofos Formothion <0.10 Furalaxyl Furathiocarb Haloxyfop Haloxyfop-2-ethoxyethyl Haloxyfop-R-methyl HCH, alpha- HCH, gamma- (Lindane) HCH-beta HCH-delta Heptachlor <0.030 Heptachlor epoxide <0.020 Heptenophos Hexaconazole Hexaklorbensen (HCB) <0.030 Hexazinone Hexythiazox Hydroxycarbofuran, 3- insända provet. Sida 16 av 20

104 AR-15-SL EUSELI Í%R%^ÂÂr7eÉÎ Imazalil Imidacloprid Indoxacarb Iodofenphos Iprodione <0.020 Iprovalicarb Isocarbofos Isofenphos Isofenphos-methyl Isoprocarb Isopropalin Isoproturon Isoxaben Kresoxim-metyl Leptophos Linuron Malathion Malathion-O-analogue Mecarbam Mepanipyrim Mephosfolan Metalaxyl Methabenzthiazuron Methamidophos Methidathion Methiocarb Methiocarb sulfone Methiocarb sulfoxide Methomyl Methoxychlor <0.20 Metribuzin Mevinphos <0.030 Monocrotophos Myclobutanil Napropamide Omethoate Oxadixyl Oxamyl Oxamyl oxime Oxydemeton-metyl Oxydisulfoton Paraoxon Paraoxon-methyl insända provet. Sida 17 av 20

105 AR-15-SL EUSELI Í%R%^ÂÂr7eÉÎ Parathion-methyl <0.030 Paration <0.030 Penconazole Pencycuron Pendimethalin Pentachloraniline Pentachloroanisole <0.030 Pentaklorbensen <0.030 Permethrin Phenmedipham Phenothrin Phenthoate Phenylphenol, 2- <0.10 Phorate Phorate-O-analogue Phorate-sulfone Phorate-sulfoxide Phosalone Phosmet <0.020 Phosmet-oxon <0.10 Phosphamidon Piperonyl butoxide Pirimicarb Pirimifos-ethyl Pirimifos-methyl Prochloraz Procymidone <0.020 Profenofos <0.10 Promecarb Propamocarb Propaquizafop Propargite Propetamphos Propham Propiconazole Propoxur Propyzamide <0.020 Prosulfocarb Prothiofos Pymetrozine Pyraclofos <0.10 Pyraclostrobin Pyrazophos insända provet. Sida 18 av 20

106 AR-15-SL EUSELI Í%R%^ÂÂr7eÉÎ Pyridaben <0.020 Pyridaphenthion Pyrifenox Pyrimethanil <0.020 Pyriproxifen Quinalphos <0.030 Quinoxyfen Quintozene <0.030 Quizalofop-p-ethyl Simazine Spinosad Spiroxamine Sulfentrazone Sulfotep <0.030 Tau-Fluvalinate TCA 2,3,5,6- TCNB, 2,3,4,5 Tebuconazole Tebufenozide Tebufenpyrad Tecnazene <0.030 TEPP Tepraloxydim Terbufos Terbufos sulfone Terbufos sulfoxide Terbufos-O-sulfone Terbufos-oxon Terbufos-oxon-sulfoxide Terbuthylazine Terbutryn Tetrachlorvinphos Tetraconazole Tetradifon <0.020 Tetrasul <0.020 Thiacloprid Thiamethoxam Thiodicarb Thiometon sulfone Thiometon sulfoxide Thionazin Thiophanate-methyl Tiabendazol insända provet. Sida 19 av 20

107 AR-15-SL EUSELI Í%R%^ÂÂr7eÉÎ Tiometon Tolclofos-methyl <0.030 Tolylfluanid Triadimefon Triadimenol Triamiphos Triazamate Triazofos <0.020 Trichlorfon Trichloronat <0.30 Trichlorophenole, 2,4,6- <0.10 Trifloxystrobin Triflumizole <0.20 Trimethacarb-2,3,5 Trimethacarb-3,4,5 Vamidothion Vamidothion sulfone Vamidothion sulfoxide Vinclozolin Utförande laboratorium/underleverantör: Eurofins Food & Feed Testing Sweden (Lidköping), SWEDEN Eurofins Environment Sweden AB (Lidköping), SWEDEN Kopia till: Anna Paulsson Needa Shaheen, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 20 av 20

108 Eurofins Environment Sweden AB (Lidköping) Box 887 Sjöhagsg. 3 SE Lidköping Tlf: Fax: Sweco Environment AB Evelina Jalnefur Andersson Box JÖNKÖPING AR-15-SL EUSELI Í%R%^ÂÂr<ÇÊÎ Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provtagare Evelina Jalnefur Andersson Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: F1509 Provtagningsplats: Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 73.5 % 5% SS-EN 12880:2000 Arsenik As % SS / ICP-AES Barium Ba % SS / ICP-AES Bly Pb 42 30% SS / ICP-AES Kadmium Cd % SS / ICP-AES Kobolt Co % SS / ICP-AES Koppar Cu 24 30% SS / ICP-AES Krom Cr 26 30% SS / ICP-AES Kvicksilver Hg % SS / ICP-AES Nickel Ni 13 30% SS / ICP-AES Vanadin V 33 35% SS / ICP-AES Zink Zn % SS / ICP-AES Aldrin Aldrin Ts Chlordane-alpha Chlordane-alpha Ts Chlordane-gamma Chlordane-gamma Ts Chlordane (total) <1.8 S:a Klordaner <1.9 Ts DDD, p,p'- 6.6 DDD, p,p'- 6.7 Ts DDD-o,p DDD-o,p Ts insända provet. Sida 1 av 3

109 AR-15-SL EUSELI Í%R%^ÂÂr<ÇÊÎ DDE, p,p DDE, p,p Ts DDE-o,p DDE-o,p Ts DDT, o,p - DDT, o,p - Ts DDT,p,p'- DDT,p,p'- Ts DDT (total) 8.4 DDT (total) 8.6 Ts Dieldrin Dieldrin Ts Endosulfan-alpha Endosulfan-alpha Ts Endosulfan-beta Endosulfan-beta Ts Endosulfan-sulfate Endrin Ts Endosulfan (total) <2.7 HCH, alpha- Ts Endrin HCH-beta Ts HCH, alpha- HCH-delta Ts HCH,gamma- (Lindane) Ts HCH-beta HCH-delta Heptachlor Ts HCH,gamma- (Lindane) Heptaklorepoxid (cis) Ts Heptachlor Heptachlorepoxide - trans Ts Heptaklorepoxid (cis) Hexaklorobensen Ts insända provet. Sida 2 av 3

110 AR-15-SL EUSELI Í%R%^ÂÂr<ÇÊÎ Heptachlorepoxide - trans Pentachloraniline Ts Hexaklorobensen Quintozene Ts Pentachloraniline Quintozene Utförande laboratorium/underleverantör: Eurofins Food & Feed Testing Sweden (Lidköping), SWEDEN Eurofins Environment Sweden AB (Lidköping), SWEDEN Kopia till: Anna Paulsson (anna.paulsson@sweco.se) Needa Shaheen, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 3 av 3

111 Eurofins Environment Sweden AB (Lidköping) Box 887 Sjöhagsg. 3 SE Lidköping Tlf: Fax: Sweco Environment AB Evelina Jalnefur Andersson Box JÖNKÖPING AR-15-SL EUSELI Í%R%^ÂÂr=ÂKÎ Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provtagare Evelina Jalnefur Andersson Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: F1510 Provtagningsplats: Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 73.8 % 5% SS-EN 12880:2000 Arsenik As % SS / ICP-AES Barium Ba % SS / ICP-AES Bly Pb 36 30% SS / ICP-AES Kadmium Cd % SS / ICP-AES Kobolt Co % SS / ICP-AES Koppar Cu 27 30% SS / ICP-AES Krom Cr 20 30% SS / ICP-AES Kvicksilver Hg % SS / ICP-AES Nickel Ni 15 30% SS / ICP-AES Vanadin V 32 35% SS / ICP-AES Zink Zn % SS / ICP-AES Aldrin Aldrin Ts Chlordane-alpha Chlordane-alpha Ts Chlordane-gamma Chlordane-gamma Ts Chlordane (total) <1.8 S:a Klordaner <1.9 Ts DDD, p,p'- 2.4 DDD, p,p'- 2.4 Ts DDD-o,p DDD-o,p Ts insända provet. Sida 1 av 3

112 AR-15-SL EUSELI Í%R%^ÂÂr=ÂKÎ DDE, p,p DDE, p,p Ts DDE-o,p DDE-o,p Ts DDT, o,p - DDT, o,p - Ts DDT,p,p'- DDT,p,p'- Ts DDT (total) 6.9 DDT (total) 7.0 Ts Dieldrin Dieldrin Ts Endosulfan-alpha Endosulfan-alpha Ts Endosulfan-beta Endosulfan-beta Ts Endosulfan-sulfate Endrin Ts Endosulfan (total) <2.7 HCH, alpha- Ts Endrin HCH-beta Ts HCH, alpha- HCH-delta Ts HCH,gamma- (Lindane) Ts HCH-beta HCH-delta Heptachlor Ts HCH,gamma- (Lindane) Heptaklorepoxid (cis) Ts Heptachlor Heptachlorepoxide - trans Ts Heptaklorepoxid (cis) Hexaklorobensen Ts insända provet. Sida 2 av 3

113 AR-15-SL EUSELI Í%R%^ÂÂr=ÂKÎ Heptachlorepoxide - trans Pentachloraniline Ts Hexaklorobensen Quintozene Ts Pentachloraniline Quintozene Utförande laboratorium/underleverantör: Eurofins Food & Feed Testing Sweden (Lidköping), SWEDEN Eurofins Environment Sweden AB (Lidköping), SWEDEN Kopia till: Anna Paulsson (anna.paulsson@sweco.se) Needa Shaheen, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 3 av 3

114 Eurofins Environment Sweden AB (Lidköping) Box 887 Sjöhagsg. 3 SE Lidköping Tlf: Fax: Sweco Environment AB Evelina Jalnefur Andersson Box JÖNKÖPING AR-15-SL EUSELI Í%R%^ÂÂr7f'Î Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provtagare Evelina Jalnefur Andersson Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: F1511 Provtagningsplats: Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 82.2 % 5% SS-EN 12880:2000 Arsenik As % SS / ICP-AES Barium Ba % SS / ICP-AES Bly Pb 35 30% SS / ICP-AES Kadmium Cd < % SS / ICP-AES Kobolt Co % SS / ICP-AES Koppar Cu 33 30% SS / ICP-AES Krom Cr 30 30% SS / ICP-AES Kvicksilver Hg % SS / ICP-AES Nickel Ni 16 30% SS / ICP-AES Vanadin V 25 35% SS / ICP-AES Zink Zn % SS / ICP-AES Abamectin <0.061 Acefate Acetamiprid Acibenzolar-S-methyl Aclonifen Acrinathrin <0.061 Aldicarb Aldicarb sulfone Aldicarb sulfoxide Aldrin <0.025 insända provet. Sida 1 av 20

115 AR-15-SL EUSELI Í%R%^ÂÂr7f'Î Aminocarb Anilazine <0.25 Aspon Atrazine Atrazine-desethyl Atrazine-desisopropyl Azinphos-ethyl <0.061 Azinphos-methyl <0.061 Azoxystrobin Benalaxyl Bendiocarb Bentazone <0.61 Bifenthrin <0.061 Binapacryl <0.37 Biphenyl <0.13 Bitertanol Boscalid Bromophos (methyl) <0.061 Bromophos-ethyl <0.061 Bromopropylate <0.025 Bupirimate Buprofezin Butocarboxim Butocarboxim-sulfoxide Butoxycarboxim Butralin Cadusafos Captafol <0.037 Captan <0.061 insända provet. Sida 2 av 20

116 AR-15-SL EUSELI Í%R%^ÂÂr7f'Î Carbaryl Carbendazim Carbofuran Carbophenothion Carbosulfan Carfentrazone-ethyl Chinomethionat <0.061 Chlorbromuron Chlordane-alpha Chlordane-gamma Chlordimeform <0.13 Chlorfenson <0.061 Chlorfenvinphos Chlormephos <0.025 Chlorobenzilate <0.061 Chloropropylate Chlorothalonil <0.025 Chlorpropham <0.061 Chlorpyrifos-ethyl <0.061 Chlorpyrifos-methyl <0.061 Chlorpyrifos-O-analogue <0.061 Chlorthal-dimethyl <0.025 Chlozolinate <0.061 Clofentezine Clomazone Clothianidin Coumaphos Cyanazine Cyanofenphos <0.061 insända provet. Sida 3 av 20

117 AR-15-SL EUSELI Í%R%^ÂÂr7f'Î Cyanophos <0.061 Cyazofamid Cyfluthrin <0.13 Cyfluthrin, beta- <0.13 Cyhalothrin, lambda- <0.061 Cypermethrin Cyproconazole Cyprodinil <0.025 Danifos DDD, p,p - DDD-o,p <0.025 DDE, p,p - DDE-o,p <0.025 DDT, o,p - DDT, p,p - Deltamethrin <0.061 Demeton-S Demeton-S-methyl Demeton-S-methyl-sulfone Desmetryn Dialifos Diazinon Dichlobenil <0.061 Dichlofluanid <0.061 Dichlorvos Dicloran <0.061 Dicloranilin, 3,5- <0.61 Dicofol, p,p <0.061 Dicrotophos insända provet. Sida 4 av 20

118 AR-15-SL EUSELI Í%R%^ÂÂr7f'Î Dieldrin Diethofencarb Difenoconazole Dimethoate Dimethomorph Dinobuton <0.13 Dinoseb <0.049 Dinoterb <0.13 Dioxathion <0.061 Diphenamid Diphenylamine <0.13 Disulfoton Disulfoton sulfone Ditalimphos <0.061 DNOC <0.25 Endosulfan-alpha Endosulfan-beta <0.025 Endosulfan-sulfate <0.025 Endrin <0.025 EPN <0.074 Epoxiconazole Esfenvalerate <0.13 Ethiofencarb Ethiofencarb-sulfone Ethiofencarb-sulfoxide Ethion Ethofumesate Ethoprophos Etofenprox insända provet. Sida 5 av 20

119 AR-15-SL EUSELI Í%R%^ÂÂr7f'Î Etrimfos Famoxadone Fenamiphos <0.061 Fenamiphos sulfone Fenamiphos sulfoxide Fenarimol Fenazaquin Fenbuconazole Fenchlorphos <0.061 Fenhexamid Fenitrothion <0.061 Fenoxycarb Fenpiclonil Fenpropathrin <0.13 Fenpyroximate Fenson <0.061 Fensulfothion <0.061 Fensulfothion-oxon Fensulfothion-oxon-sulfone Fensulfothion-sulfone Fenthion Fenthion sulfone Fenthion sulfoxide Fenvalerate <0.061 Fluazifop-P-butyl Fluazinam <0.25 Flucythrinate Fludioxonil Flumetralin insända provet. Sida 6 av 20

120 AR-15-SL EUSELI Í%R%^ÂÂr7f'Î Fluquinconazole Flusilazol Folpet <0.061 Fonofos Formothion <0.13 Furalaxyl Furathiocarb Haloxyfop Haloxyfop-2-ethoxyethyl Haloxyfop-R-methyl HCH, alpha- HCH, gamma- (Lindane) HCH-beta HCH-delta Heptachlor <0.037 Heptachlor epoxide <0.025 Heptenophos Hexaconazole Hexaklorbensen (HCB) <0.037 Hexazinone Hexythiazox Hydroxycarbofuran, 3- Hydroxycarbofuran, 3- Imazalil Imidacloprid Indoxacarb Iodofenphos <0.061 Iprodione <0.025 Iprovalicarb insända provet. Sida 7 av 20

121 AR-15-SL EUSELI Í%R%^ÂÂr7f'Î Isocarbofos Isofenphos Isofenphos-methyl Isoprocarb Isopropalin Isoproturon Isoxaben Kresoxim-metyl Leptophos <0.061 Linuron Malathion Malathion-O-analogue Mecarbam Mepanipyrim Mephosfolan Metalaxyl Methabenzthiazuron Methamidophos Methidathion Methiocarb Methiocarb sulfone Methiocarb sulfoxide Methomyl Methoxychlor <0.25 Metribuzin <0.061 Mevinphos <0.037 Monocrotophos Myclobutanil Napropamide insända provet. Sida 8 av 20

122 AR-15-SL EUSELI Í%R%^ÂÂr7f'Î Omethoate Oxadixyl <0.061 Oxamyl Oxamyl oxime Oxydemeton-metyl Oxydisulfoton Paraoxon Paraoxon-methyl Parathion-methyl <0.037 Paration <0.037 Penconazole Pencycuron Pendimethalin <0.061 Pentachloraniline <0.061 Pentachloroanisole <0.037 Pentaklorbensen <0.037 Permethrin <0.061 Phenmedipham Phenothrin Phenthoate <0.061 Phenylphenol, 2- <0.13 Phorate Phorate-O-analogue Phorate-sulfone Phorate-sulfoxide Phosalone <0.061 Phosmet <0.025 Phosmet-oxon <0.13 Phosphamidon insända provet. Sida 9 av 20

123 AR-15-SL EUSELI Í%R%^ÂÂr7f'Î Piperonyl butoxide Pirimicarb Pirimifos-ethyl <0.061 Pirimifos-methyl <0.061 Prochloraz Procymidone <0.025 Profenofos <0.13 Promecarb Propamocarb Propaquizafop Propargite <0.061 Propetamphos Propham <0.061 Propiconazole Propoxur Propyzamide <0.025 Prosulfocarb Prothiofos Pymetrozine Pyraclofos <0.13 Pyraclostrobin Pyrazophos Pyridaben <0.025 Pyridaphenthion Pyrifenox Pyrimethanil <0.025 Pyriproxifen Quinalphos <0.037 Quinoxyfen insända provet. Sida 10 av 20

124 AR-15-SL EUSELI Í%R%^ÂÂr7f'Î Quintozene <0.037 Quizalofop-p-ethyl Simazine Spinosad Spiroxamine Sulfentrazone Sulfotep <0.037 Tau-Fluvalinate TCA 2,3,5,6- <0.061 TCNB, 2,3,4,5 <0.061 Tebuconazole Tebufenozide Tebufenpyrad Tecnazene <0.037 TEPP Tepraloxydim Terbufos Terbufos sulfone Terbufos sulfoxide Terbufos-O-sulfone Terbufos-oxon Terbufos-oxon-sulfoxide Terbuthylazine Terbutryn Tetrachlorvinphos Tetraconazole Tetradifon <0.025 Tetrasul <0.025 Thiacloprid insända provet. Sida 11 av 20

125 AR-15-SL EUSELI Í%R%^ÂÂr7f'Î Thiamethoxam Thiodicarb Thiometon sulfone Thiometon sulfoxide Thionazin <0.061 Thiophanate-methyl Tiabendazol Tiometon Tolclofos-methyl <0.037 Tolylfluanid <0.061 Triadimefon Triadimenol Triamiphos Triazamate Triazofos <0.025 Trichlorfon Trichloronat <0.37 Trichlorophenole, 2,4,6- <0.13 Trifloxystrobin Triflumizole <0.25 Trimethacarb-2,3,5 Trimethacarb-3,4,5 Vamidothion Vamidothion sulfone Vamidothion sulfoxide Vinclozolin <0.061 Abamectin Acefate Acetamiprid Acibenzolar-S-methyl Aclonifen insända provet. Sida 12 av 20

126 AR-15-SL EUSELI Í%R%^ÂÂr7f'Î Acrinathrin Aldicarb Aldicarb sulfone Aldicarb sulfoxide Aldrin <0.020 Aminocarb Anilazine <0.20 Aspon Atrazine Atrazine-desethyl Atrazine-desisopropyl Azinphos-ethyl Azinphos-methyl Azoxystrobin Benalaxyl Bendiocarb Bentazone <0.50 Bifenthrin Binapacryl <0.30 Biphenyl <0.10 Bitertanol Boscalid Bromophos (methyl) Bromophos-ethyl Bromopropylate <0.020 Bupirimate Buprofezin Butocarboxim Butocarboxim-sulfoxide Butoxycarboxim Butralin Cadusafos Captafol <0.030 Captan Carbaryl Carbendazim Carbofuran Carbophenothion Carbosulfan Carfentrazone-ethyl Chinomethionat Chlorbromuron Chlordane-alpha insända provet. Sida 13 av 20

127 AR-15-SL EUSELI Í%R%^ÂÂr7f'Î Chlordane-gamma Chlordimeform <0.10 Chlorfenson Chlorfenvinphos Chlormephos <0.020 Chlorobenzilate Chloropropylate Chlorothalonil <0.020 Chlorpropham Chlorpyrifos-ethyl Chlorpyrifos-methyl Chlorpyrifos-O-analogue Chlorthal-dimethyl <0.020 Chlozolinate Clofentezine Clomazone Clothianidin Coumaphos Cyanazine Cyanofenphos Cyanophos Cyazofamid Cyfluthrin <0.10 Cyfluthrin, beta- <0.10 Cyhalothrin, lambda- Cypermethrin Cyproconazole Cyprodinil <0.020 Danifos DDD, p,p - DDD-o,p <0.020 DDE, p,p - DDE-o,p <0.020 DDT, o,p - DDT, p,p - Deltamethrin Demeton-S Demeton-S-methyl Demeton-S-methyl-sulfone Desmetryn Dialifos Diazinon Dichlobenil insända provet. Sida 14 av 20

128 AR-15-SL EUSELI Í%R%^ÂÂr7f'Î Dichlofluanid Dichlorvos Dicloran Dicloranilin, 3,5- <0.50 Dicofol, p,p Dicrotophos Dieldrin Diethofencarb Difenoconazole Dimethoate Dimethomorph Dinobuton <0.10 Dinoseb <0.040 Dinoterb <0.10 Dioxathion Diphenamid Diphenylamine <0.10 Disulfoton Disulfoton sulfone Ditalimphos DNOC <0.20 Endosulfan-alpha Endosulfan-beta <0.020 Endosulfan-sulfate <0.020 Endrin <0.020 EPN <0.060 Epoxiconazole Esfenvalerate <0.10 Ethiofencarb Ethiofencarb-sulfone Ethiofencarb-sulfoxide Ethion Ethofumesate Ethoprophos Etofenprox Etrimfos Famoxadone Fenamiphos Fenamiphos sulfone Fenamiphos sulfoxide Fenarimol Fenazaquin Fenbuconazole insända provet. Sida 15 av 20

129 AR-15-SL EUSELI Í%R%^ÂÂr7f'Î Fenchlorphos Fenhexamid Fenitrothion Fenoxycarb Fenpiclonil Fenpropathrin <0.10 Fenpyroximate Fenson Fensulfothion Fensulfothion-oxon Fensulfothion-oxon-sulfone Fensulfothion-sulfone Fenthion Fenthion sulfone Fenthion sulfoxide Fenvalerate Fluazifop-P-butyl Fluazinam <0.20 Flucythrinate Fludioxonil Flumetralin Fluquinconazole Flusilazol Folpet Fonofos Formothion <0.10 Furalaxyl Furathiocarb Haloxyfop Haloxyfop-2-ethoxyethyl Haloxyfop-R-methyl HCH, alpha- HCH, gamma- (Lindane) HCH-beta HCH-delta Heptachlor <0.030 Heptachlor epoxide <0.020 Heptenophos Hexaconazole Hexaklorbensen (HCB) <0.030 Hexazinone Hexythiazox Hydroxycarbofuran, 3- insända provet. Sida 16 av 20

130 AR-15-SL EUSELI Í%R%^ÂÂr7f'Î Imazalil Imidacloprid Indoxacarb Iodofenphos Iprodione <0.020 Iprovalicarb Isocarbofos Isofenphos Isofenphos-methyl Isoprocarb Isopropalin Isoproturon Isoxaben Kresoxim-metyl Leptophos Linuron Malathion Malathion-O-analogue Mecarbam Mepanipyrim Mephosfolan Metalaxyl Methabenzthiazuron Methamidophos Methidathion Methiocarb Methiocarb sulfone Methiocarb sulfoxide Methomyl Methoxychlor <0.20 Metribuzin Mevinphos <0.030 Monocrotophos Myclobutanil Napropamide Omethoate Oxadixyl Oxamyl Oxamyl oxime Oxydemeton-metyl Oxydisulfoton Paraoxon Paraoxon-methyl insända provet. Sida 17 av 20

131 AR-15-SL EUSELI Í%R%^ÂÂr7f'Î Parathion-methyl <0.030 Paration <0.030 Penconazole Pencycuron Pendimethalin Pentachloraniline Pentachloroanisole <0.030 Pentaklorbensen <0.030 Permethrin Phenmedipham Phenothrin Phenthoate Phenylphenol, 2- <0.10 Phorate Phorate-O-analogue Phorate-sulfone Phorate-sulfoxide Phosalone Phosmet <0.020 Phosmet-oxon <0.10 Phosphamidon Piperonyl butoxide Pirimicarb Pirimifos-ethyl Pirimifos-methyl Prochloraz Procymidone <0.020 Profenofos <0.10 Promecarb Propamocarb Propaquizafop Propargite Propetamphos Propham Propiconazole Propoxur Propyzamide <0.020 Prosulfocarb Prothiofos Pymetrozine Pyraclofos <0.10 Pyraclostrobin Pyrazophos insända provet. Sida 18 av 20

132 AR-15-SL EUSELI Í%R%^ÂÂr7f'Î Pyridaben <0.020 Pyridaphenthion Pyrifenox Pyrimethanil <0.020 Pyriproxifen Quinalphos <0.030 Quinoxyfen Quintozene <0.030 Quizalofop-p-ethyl Simazine Spinosad Spiroxamine Sulfentrazone Sulfotep <0.030 Tau-Fluvalinate TCA 2,3,5,6- TCNB, 2,3,4,5 Tebuconazole Tebufenozide Tebufenpyrad Tecnazene <0.030 TEPP Tepraloxydim Terbufos Terbufos sulfone Terbufos sulfoxide Terbufos-O-sulfone Terbufos-oxon Terbufos-oxon-sulfoxide Terbuthylazine Terbutryn Tetrachlorvinphos Tetraconazole Tetradifon <0.020 Tetrasul <0.020 Thiacloprid Thiamethoxam Thiodicarb Thiometon sulfone Thiometon sulfoxide Thionazin Thiophanate-methyl Tiabendazol insända provet. Sida 19 av 20

133 AR-15-SL EUSELI Í%R%^ÂÂr7f'Î Tiometon Tolclofos-methyl <0.030 Tolylfluanid Triadimefon Triadimenol Triamiphos Triazamate Triazofos <0.020 Trichlorfon Trichloronat <0.30 Trichlorophenole, 2,4,6- <0.10 Trifloxystrobin Triflumizole <0.20 Trimethacarb-2,3,5 Trimethacarb-3,4,5 Vamidothion Vamidothion sulfone Vamidothion sulfoxide Vinclozolin Utförande laboratorium/underleverantör: Eurofins Food & Feed Testing Sweden (Lidköping), SWEDEN Eurofins Environment Sweden AB (Lidköping), SWEDEN Kopia till: Anna Paulsson Needa Shaheen, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 20 av 20

134 Eurofins Environment Sweden AB (Lidköping) Box 887 Sjöhagsg. 3 SE Lidköping Tlf: Fax: Sweco Environment AB Evelina Jalnefur Andersson Box JÖNKÖPING AR-15-SL EUSELI Í%R%^ÂÂr.xÅÎ Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Ankomsttemp C Provbeskrivning: Provtagare Matris: Grundvatten Provtagningsdatum Provet ankom: Utskriftsdatum: Provmärkning: F1501 Provtagningsplats: Analys Resultat Enhet Mäto. Metod/ref 6,3 Evelina Jalnefur Andersson 00:00:00 Arsenik As (uppslutet) < mg/l 35% SS-EN ISO 15587:2009 /SS-EN ISO utg1 mod Barium Ba (uppslutet) mg/l 20% SS-EN ISO 15587:2009 /SS-EN ISO utg2 mod Bly Pb (uppslutet) < mg/l 35% SS-EN ISO 15587:2009 /SS-EN ISO utg1 mod Kadmium Cd (uppslutet) < mg/l 35% SS-EN ISO 15587:2009 /SS-EN ISO utg1 mod Kobolt Co (uppslutet) < mg/l 20% SS-EN ISO 15587:2009 /SS-EN ISO utg1 mod Koppar Cu (uppslutet) mg/l 15% SS-EN ISO 15587:2009 /SS-EN ISO utg1 mod Krom Cr (uppslutet) < mg/l 25% SS-EN ISO 15587:2009 /SS-EN ISO utg1 mod Kvicksilver Hg (uppslutet) < mg/l 20% SS-EN ISO 17852:2008 mod Nickel Ni (uppslutet) mg/l 25% SS-EN ISO 15587:2009 /SS-EN ISO utg1 mod Vanadin V (uppslutet) < mg/l 30% SS-EN ISO 15587:2009 /SS-EN ISO utg1 mod Zink Zn (uppslutet) mg/l 15% SS-EN ISO 15587:2009 /SS-EN ISO utg1 mod Aldrin <0.030 µg/l 35% Intern metod Chlordane-alpha µg/l 35% Intern metod insända provet. Sida 1 av 2

135 AR-15-SL EUSELI Í%R%^ÂÂr.xÅÎ Chlordane-gamma µg/l 35% Intern metod S:a Klordaner <0.10 µg/l 35% Intern metod DDD-o,p µg/l 35% Intern metod DDD-p,p' + DDT-o,p' <0.020 µg/l 35% Intern metod DDE, p,p - µg/l 35% Intern metod DDE-o,p µg/l 35% Intern metod DDT (total) µg/l 35% Intern metod Dieldrin <0.030 µg/l 35% Intern metod Endosulfan-alpha µg/l 35% Intern metod Endosulfan-beta µg/l 35% Intern metod Endrin µg/l 35% Intern metod HCH, alpha- <0.030 µg/l 35% Intern metod HCH-beta µg/l 35% Intern metod HCH-delta <0.030 µg/l 35% Intern metod HCH,gamma- (Lindane) µg/l 35% Intern metod Heptachlor <0.030 µg/l 35% Intern metod Heptaklorepoxid (cis) <0.030 µg/l 35% Intern metod Heptachlorepoxide - trans <0.030 µg/l 35% Intern metod Hexaklorobensen <0.030 µg/l 65% Intern metod Pentachloraniline µg/l 35% Intern metod Quintozene <0.030 µg/l 35% Intern metod Utförande laboratorium/underleverantör: Eurofins Food & Feed Testing Sweden (Lidköping), SWEDEN Eurofins Environment Sweden AB (Lidköping), SWEDEN Kopia till: Anna Paulsson (anna.paulsson@sweco.se) Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 2 av 2

136 Eurofins Environment Sweden AB (Lidköping) Box 887 Sjöhagsg. 3 SE Lidköping Tlf: Fax: Sweco Environment AB Evelina Jalnefur Andersson Box JÖNKÖPING AR-15-SL EUSELI Í%R%^ÂÂr.y#Î Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Ankomsttemp C Provbeskrivning: Provtagare Matris: Provet ankom: Grundvatten Utskriftsdatum: Provmärkning: F1502 Provtagningsplats: Analys Resultat Enhet Mäto. Metod/ref 6,3 Evelina Jalnefur Andersson Aldrin <0.030 µg/l 35% Intern metod Chlordane-alpha µg/l 35% Intern metod Chlordane-gamma µg/l 35% Intern metod S:a Klordaner <0.10 µg/l 35% Intern metod DDD-o,p µg/l 35% Intern metod DDD-p,p' + DDT-o,p' <0.020 µg/l 35% Intern metod DDE, p,p - µg/l 35% Intern metod DDE-o,p µg/l 35% Intern metod DDT (total) µg/l 35% Intern metod Dieldrin <0.030 µg/l 35% Intern metod Endosulfan-alpha µg/l 35% Intern metod Endosulfan-beta µg/l 35% Intern metod Endrin µg/l 35% Intern metod HCH, alpha- <0.030 µg/l 35% Intern metod HCH-beta µg/l 35% Intern metod HCH-delta <0.030 µg/l 35% Intern metod HCH,gamma- (Lindane) µg/l 35% Intern metod Heptachlor <0.030 µg/l 35% Intern metod insända provet. Sida 1 av 2

137 AR-15-SL EUSELI Í%R%^ÂÂr.y#Î Heptaklorepoxid (cis) <0.030 µg/l 35% Intern metod Heptachlorepoxide - trans <0.030 µg/l 35% Intern metod Hexaklorobensen <0.030 µg/l 65% Intern metod Pentachloraniline µg/l 35% Intern metod Quintozene <0.030 µg/l 35% Intern metod Utförande laboratorium/underleverantör: Eurofins Food & Feed Testing Sweden (Lidköping), SWEDEN Kopia till: Anna Paulsson (anna.paulsson@sweco.se) Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 2 av 2

138 Eurofins Environment Sweden AB (Lidköping) Box 887 Sjöhagsg. 3 SE Lidköping Tlf: Fax: Sweco Environment AB Evelina Jalnefur Andersson Box JÖNKÖPING AR-15-SL EUSELI Í%R%^ÂÂr.z,Î Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Ankomsttemp C Provbeskrivning: Provtagare Matris: Provet ankom: Grundvatten Utskriftsdatum: Provmärkning: F1503 Provtagningsplats: Analys Resultat Enhet Mäto. Metod/ref 6,3 Evelina Jalnefur Andersson Bensen < mg/l 30% LidMiljö.0A Toluen < mg/l 30% LidMiljö.0A Etylbensen < mg/l 30% LidMiljö.0A M/P/O-Xylen < mg/l 30% LidMiljö.0A Summa TEX < mg/l LidMiljö.0A Alifater >C5-C8 < mg/l 30% LidMiljö.0A Alifater >C8-C10 < mg/l 35% LidMiljö.0A Alifater >C10-C12 < mg/l 20% LidMiljö.0A Alifater >C5-C12 < mg/l 25% LidMiljö.0A.01.21/34 Alifater >C12-C16 < mg/l 20% LidMiljö.0A Alifater >C16-C35 < mg/l 25% LidMiljö.0A Alifater >C12-C35 < mg/l 25% LidMiljö.0A Aromater >C8-C10 < mg/l 30% LidMiljö.0A Aromater >C10-C16 < mg/l 20% LidMiljö.0A Aromater >C16-C35 < mg/l 25% LidMiljö.0A Oljetyp Ej påvisad Benso(antracen < µg/l 20% LidMiljö.0A Krysen < µg/l 20% LidMiljö.0A Benso(b,k)fluoranten < µg/l 20% LidMiljö.0A Benso(pyren µg/l 20% LidMiljö.0A Indeno(1,2,3-cd)pyren < µg/l 20% LidMiljö.0A Dibenso(a,h)antracen < µg/l 20% LidMiljö.0A Summa cancerogena PAH < 0.20 µg/l LidMiljö.0A Naftalen < µg/l 30% LidMiljö.0A Acenaftylen < µg/l 20% LidMiljö.0A Acenaften < µg/l 20% LidMiljö.0A insända provet. Sida 1 av 5

139 AR-15-SL EUSELI Í%R%^ÂÂr.z,Î Fluoren < µg/l 20% LidMiljö.0A Fenantren < µg/l 20% LidMiljö.0A Antracen < µg/l 20% LidMiljö.0A Fluoranten µg/l 20% LidMiljö.0A Pyren µg/l 20% LidMiljö.0A Benso(ghi)perylen < µg/l 20% LidMiljö.0A Summa övriga PAH < 0.30 µg/l LidMiljö.0A Summa PAH med låg molekylvikt < 0.20 µg/l LidMiljö.0A Summa PAH med medelhög molekylvikt < 0.30 µg/l LidMiljö.0A Summa PAH med hög molekylvikt < 0.30 µg/l LidMiljö.0A Arsenik As (uppslutet) < mg/l 35% SS-EN ISO 15587:2009 /SS-EN ISO utg1 mod Barium Ba (uppslutet) 0.14 mg/l 20% SS-EN ISO 15587:2009 /SS-EN ISO utg2 mod Bly Pb (uppslutet) < mg/l 35% SS-EN ISO 15587:2009 /SS-EN ISO utg1 mod Kadmium Cd (uppslutet) mg/l 35% SS-EN ISO 15587:2009 /SS-EN ISO utg1 mod Kobolt Co (uppslutet) mg/l 20% SS-EN ISO 15587:2009 /SS-EN ISO utg1 mod Koppar Cu (uppslutet) mg/l 15% SS-EN ISO 15587:2009 /SS-EN ISO utg1 mod Krom Cr (uppslutet) < mg/l 25% SS-EN ISO 15587:2009 /SS-EN ISO utg1 mod Kvicksilver Hg (uppslutet) < mg/l 20% SS-EN ISO 17852:2008 mod Nickel Ni (uppslutet) mg/l 15% SS-EN ISO 15587:2009 /SS-EN ISO utg1 mod Vanadin V (uppslutet) < mg/l 30% SS-EN ISO 15587:2009 /SS-EN ISO utg1 mod Zink Zn (uppslutet) mg/l 15% SS-EN ISO 15587:2009 /SS-EN ISO utg1 mod Atrazine µg/l 45% Enviromental Science & Technology vol. 31, no 2 Atrazine-desethyl µg/l 45% Enviromental Science & Technology vol. 31, no 2 Atrazine-desisopropyl µg/l 45% Enviromental Science & Technology vol. 31, no 2 Atrazin-2-hydroxy µg/l 45% Enviromental Science & Technology vol. 31, no 2 Bentazone µg/l 45% Enviromental Science & Technology vol. 31, no 2 Cyanazine µg/l 45% Enviromental Science & Technology vol. 31, no 2 2,6-Diklorbenzamid µg/l 45% Enviromental Science & Technology vol. 31, no 2 insända provet. Sida 2 av 5

140 AR-15-SL EUSELI Í%R%^ÂÂr.z,Î D -2,4 µg/l 45% Enviromental Science & Technology vol. 31, no 2 Diclorprop µg/l 45% Enviromental Science & Technology vol. 31, no 2 Dimethoate µg/l 45% Enviromental Science & Technology vol. 31, no 2 Diuron µg/l 35% Enviromental Science & Technology vol. 31, no 2 Ethofumesate µg/l 45% Enviromental Science & Technology vol. 31, no 2 Fenoxaprop µg/l 45% Enviromental Science & Technology vol. 31, no 2 Fluroxypyr µg/l 45% Enviromental Science & Technology vol. 31, no 2 Hexazinone µg/l 45% Enviromental Science & Technology vol. 31, no 2 Imidacloprid µg/l 45% Enviromental Science & Technology vol. 31, no 2 Isoproturon µg/l 45% Enviromental Science & Technology vol. 31, no 2 Kloridazon µg/l 45% Enviromental Science & Technology vol. 31, no 2 Klopyralid µg/l 45% Enviromental Science & Technology vol. 31, no 2 Klorsulfuron µg/l 45% Enviromental Science & Technology vol. 31, no 2 Kvinmerac µg/l 45% Enviromental Science & Technology vol. 31, no 2 MCPA µg/l 45% Enviromental Science & Technology vol. 31, no 2 Mekoprop µg/l 45% Enviromental Science & Technology vol. 31, no 2 Metamitron µg/l 45% Enviromental Science & Technology vol. 31, no 2 Metazaklor µg/l 45% Enviromental Science & Technology vol. 31, no 2 Metribuzin µg/l 45% Enviromental Science & Technology vol. 31, no 2 Metsulfuron-metyl µg/l 45% Enviromental Science & Technology vol. 31, no 2 Simazine µg/l 45% Enviromental Science & Technology vol. 31, no 2 Terbuthylazine µg/l 45% Enviromental Science & Technology vol. 31, no 2 Tifensulfuron-metyl µg/l 45% Enviromental Science & Technology vol. 31, no 2 2,4,5-T µg/l 35% Enviromental Science & Technology vol. 31, no 2 2(4-Klorfenoxy)propionsyra (4-CPP) µg/l 35% Enviromental Science & Technology vol. 31, no 2 Aldrin <0.030 µg/l 35% Intern metod Chlordane-alpha µg/l 35% Intern metod Chlordane-gamma µg/l 35% Intern metod S:a Klordaner <0.10 µg/l 35% Intern metod insända provet. Sida 3 av 5

141 AR-15-SL EUSELI Í%R%^ÂÂr.z,Î DDD-o,p µg/l 35% Intern metod DDD-p,p' + DDT-o,p' <0.020 µg/l 35% Intern metod DDE, p,p - µg/l 35% Intern metod DDE-o,p µg/l 35% Intern metod DDT (total) µg/l 35% Intern metod Dieldrin <0.030 µg/l 35% Intern metod Endosulfan-alpha µg/l 35% Intern metod Endosulfan-beta µg/l 35% Intern metod Endrin µg/l 35% Intern metod HCH, alpha- <0.030 µg/l 35% Intern metod HCH-beta µg/l 35% Intern metod HCH-delta <0.030 µg/l 35% Intern metod HCH,gamma- (Lindane) µg/l 35% Intern metod Heptachlor <0.030 µg/l 35% Intern metod Heptaklorepoxid (cis) <0.030 µg/l 35% Intern metod Heptachlorepoxide - trans <0.030 µg/l 35% Intern metod Hexaklorobensen <0.030 µg/l 65% Intern metod Pentachloraniline µg/l 35% Intern metod Quintozene <0.030 µg/l 35% Intern metod 1-(3,4-Diklorfenyl)-3-metylurea µg/l 45% Enviromental Science & Technology vol. 31, no 2 1-(3,4-Diklorfenyl)urea µg/l 45% Enviromental Science & Technology vol. 31, no 2 Azoxystrobin µg/l 45% Enviromental Science & Technology vol. 31, no 2 Bitertanol µg/l 45% Enviromental Science & Technology vol. 31, no 2 DMST µg/l 45% Enviromental Science & Technology vol. 31, no 2 Iprodione µg/l 45% Enviromental Science & Technology vol. 31, no 2 Metribuzin-desamino-diketo µg/l 45% Enviromental Science & Technology vol. 31, no 2 Metribuzin-diketo µg/l 45% Enviromental Science & Technology vol. 31, no 2 Simazin-2-hydroxy µg/l 45% Enviromental Science & Technology vol. 31, no 2 Terbutylazin-2-hydroxy µg/l 45% Enviromental Science & Technology vol. 31, no 2 insända provet. Sida 4 av 5

142 AR-15-SL EUSELI Í%R%^ÂÂr.z,Î Terbutylazin-desetyl µg/l 35% Enviromental Science & Technology vol. 31, no 2 Utförande laboratorium/underleverantör: Eurofins Food & Feed Testing Sweden (Lidköping), SWEDEN Eurofins Environment Sweden AB (Lidköping), SWEDEN Kopia till: Anna Paulsson (anna.paulsson@sweco.se) Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 5 av 5

143 repo001.docx RAPPORT LÄNSTYRELSEN I ÖSTERGÖTLAND Tre plantskolor i Norrköping UPPDRAGSNUMMER PROVTAGNINGSPLAN FÖR CEDERSBORGS HANDELSTRÄDGÅRD, FLORABORGS PLANTSKOLA OCH STORA STRÖMSTADS PLANTSKOLA I NORRKÖPING [VERSION 0.9 FÖRHANDSKOPIA] SWECO ENIRONMENT AB JÖNKÖPING VATTEN OCH MILJÖ ANNA PAULSSON EVELINA JALNEFUR ANDERSSON

144 repo001.docx Innehållsförteckning 1 Inledning Bakgrund Uppdragets syfte och avgränsning Organisation 1 2 Undersökningsområdet Lokalisering och omgivningsförhållanden Skyddsobjekt Jordarter, grundvatten och berggrund 4 3 Historik och förväntad föroreningssituation Allmänt om handelsträdgårdar/plantskolor 5 4 Spridningsförutsättningar och exponering 6 5 Förslag till provtagningsplan Syfte och strategi Avgränsningar Metodik Jord Grundvatten Fält och laboratorieanalyser Inmätning 13 6 Redovisning 13 7 Referenser 13 Bilagor 1. A Provtagningsplan för Cedersborgs handelsträdgård B. Provtagningsplan för Floraborgs plantskola C. Provtagningsplan för Stora Strömstads plantskola 2. Förslag på analyspaket RAPPORT [VERSION 0.9 FÖRHANDSKOPIA] TRE PLANTSKOLOR I NORRKÖPING AAPN p:\1353\ _3_plantskolor_i_norrköping\000\19 original\provtagningsplan 3 plantskolor i norrköping 0.9.docx

145 repo001.docx RAPPORT [VERSION 0.9 FÖRHANDSKOPIA] TRE PLANTSKOLOR I NORRKÖPING AAPN p:\1353\ _3_plantskolor_i_norrköping\000\19 original\provtagningsplan 3 plantskolor i norrköping 0.9.docx

146

147 repo001.docx Inledning 1.1 Bakgrund I Norrköping bedrevs flertalet plantskolor under början och mitten av 1900-talet. Tre av dessa, Cedersborgs, Floraborgs och plantskolan i Störa Strömstad är föremål för en MIFO fas 2 undersökning. De tidigare plantskolorna ligger i Norrköpings västra och södra delar. Platserna används idag för bostäder, kommersiella lokaler eller öppna grönytor. Inventering enligt MIFO fas 1 har gjorts av Länsstyrelsen i Östergötland under Samtliga tre objekt tilldelades då riskklass 2 stor risk för människors hälsa och miljön. Riskklasserna motiveras dels av att känsligheten på objekten är mycket stor dels av att verksamheterna bedöms har varit stora. 1.2 Uppdragets syfte och avgränsning Sweco Environment AB har fått i uppdrag av Länsstyrelsen i Östergötland att utföra undersökningar enligt MIFO fas 2 för de tre objekten. I föreliggande dokument redovisas en provtagningsplan. Provtagningsplanen ska visa på var verksamheterna kan ha förorenat fastigheterna och hur dessa platser ska undersökas. Planen följer Länsstyrelsens PM - Råd inför undersökning enligt MIFO fas Organisation Beställare av undersökningen är Länsstyrelsen i Östergötlands län genom kontaktperson Geira Torjusen. Uppdragsledare och handläggare hos Sweco Environment AB är Anna Paulsson. Handläggare och ansvarig för fältarbetet är Evelina Jalnefur Andersson. Kartframställning har utförts av Anna Paulsson och Evelina Jalnefur Andersson. Kvalitetsgranskning har utförts av Kristina Haglund även hon på Sweco Environment. 1 (13) RAPPORT [VERSION 0.9 FÖRHANDSKOPIA] TRE PLANTSKOLOR I NORRKÖPING AAPN p:\1353\ _3_plantskolor_i_norrköping\000\19 original\provtagningsplan 3 plantskolor i norrköping 0.9.docx

148 repo001.docx Undersökningsområdet 2.1 Lokalisering och omgivningsförhållanden De tre plantskolorna ligger alla relativt nära Norrköpings stadskärna. Fd Cedersborgs handelsträdgård Längst norrut, i närheten av stadsdelen Karlshov, ligger fd Cedersborgs handelsträdgård. Plantskolan ligger i närheten av stadsdelen Haga. Marken omfattas idag främst av bostäder, i form av flerbostadshus och enstaka villor. I några av flerbostadshusen finns affärs-, restaurang- och kontorslokaler i bottenplan. Mellan byggnaderna finns parkområden och asfalterade vägar. Lekplats, med sandlådor och öppna grusytor, finns i norra delen av det tidigare verksamhetsområdet. Ca 150 m österut ligger Hagaskolan. Fd Floraborgs plantskola Fd Floraborgs plantskola låg i västra den av Norrköping i stadsdelen Klockaretorpet. Området ligger söder om E22 och väster om Söderleden och här finns bl.a. kontorslokaler. Stora delar av det tidigare verksamhetsområdet är idag rekreationsytor med gång- och cykelvägar. Inom området finns såväl öppna gräsytor som skogspartier. Västra delen av verksamhetsområdet är idag bebyggd och här bedriver SMHI sin verksamhet. I öster, i direkt anslutning till bedömd verksamhetsgräns, finns villabostäder. Söder om verksamhetsområdet bedrivs bl.a. förskoleverksamhet. Fd plantskola i Stora Strömstad Plantskolan som låg i Stora Strömstad var belägen i södra delen av Norrköping i stadsdelen Såpkullen. På området finns idag öppna gräsytor och två fotbollsplaner. Direkt söderut bedrivs förskoleverksamhet. Bostäder finns på angränsande fastigheter i öster och väster. Norrut finns ett fotbollsstadium och ytterligare en fotbollsplan. 2 (13) RAPPORT [VERSION 0.9 FÖRHANDSKOPIA] TRE PLANTSKOLOR I NORRKÖPING AAPN p:\1353\ _3_plantskolor_i_norrköping\000\19 original\provtagningsplan 3 plantskolor i norrköping 0.9.docx

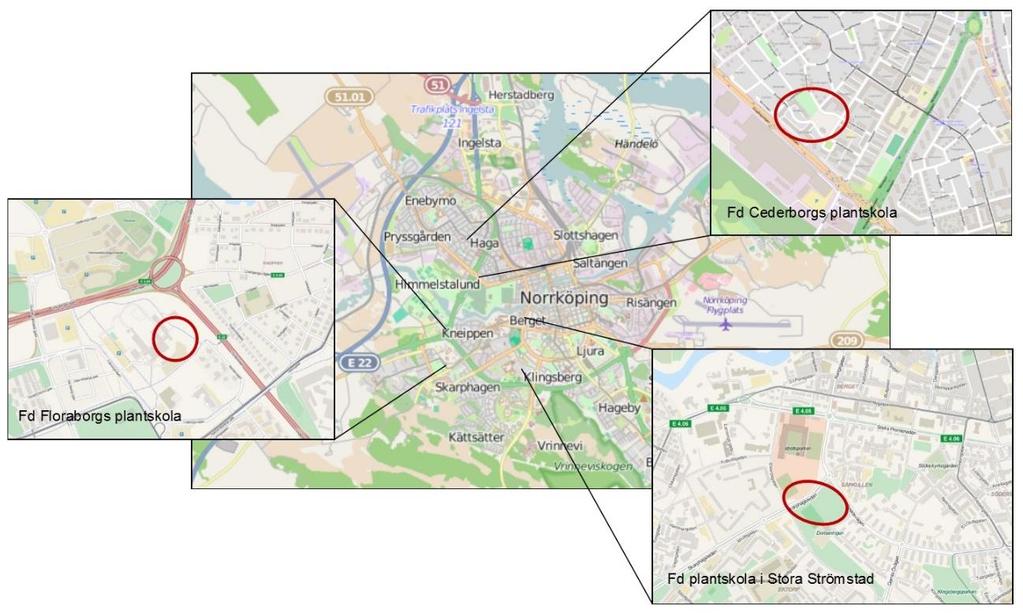

149 repo001.docx Figur 1. Plantskolornas läge i Norrköping. OpenStreetMaps bidragsgivare. 2.2 Skyddsobjekt Fd Cedersborgs handelsträdgård Den tidigare plantskolan låg på en plats som nu är bostadsområde. Här finns såväl flerfamiljshus som villor. Inom området finns trädgårdar/gårdar och minst en grusad lekplats. Objektet ligger på en grundvattenförekomst med mycket goda till utmärkta uttagsmöjligheter. Enligt VISS, Vatteninformationssystem Sverige, har undersökningar visat förhöjda er av klorid och konduktivitet påträffats i förekomsten. Triklormetan och Alifater >C16-C35 har detekterades i förekomsten. Objektet ligger i närheten av Motala ström. Kortaste sträckan är ca 800 m i sydvästlig riktning från objektet. Det kommunala dricksvattnet uttas i Motala ström ca 1,5-2 km väster om objektet, avståndet från objektet till vattenskyddsområdet är ungefär detsamma. Uttagspunkten ligger uppströms objektet. I anslutning till Motala ström finns ett särskilt värdefullt område med avseende på fornlämningar från bronsåldern. Områden längs Motala ström innehar också många skyddsvärda träd. Energibrunnar finns på fastigheter i direkt anslutning till det gamla verksamhetsområdet, norr om objektet. 3 (13) RAPPORT [VERSION 0.9 FÖRHANDSKOPIA] TRE PLANTSKOLOR I NORRKÖPING AAPN p:\1353\ _3_plantskolor_i_norrköping\000\19 original\provtagningsplan 3 plantskolor i norrköping 0.9.docx
