1 RAPPORT HSB PRODUKTION I MÄLARDALEN HB Utredningar Kata 22 o 23 UPPDRAGSNUMMER ÖVERSIKTLIG MILJÖTEKNISK MARKUNDERSÖKNING INOM FASTIGHETERNA KATA 22 OCH KATA 23, VÄSTERÅS RAPPORT VÄSTERÅS VATTEN OCH MILJÖ SWECO ENVIRONMENT AB KATARINA BERG OLA NORDQVIST LOUISE JEMANDER repo001.docx

2 Sammanfattning HSB planerar för bostadsexploatering inom fastigheterna Kata 22 och 23 vid Oxbacken centrum i Västerås. Länsstyrelsen i Västmanland har vid en utförd MIFO-inventering identifierat att ett screentryckeri tidigare varit beläget inom fastigheten Kata 22 på Hammarbyvägen 6A i Västerås. Sweco har därför på uppdrag av HSB genomfört en översiktlig miljöteknisk markundersökning där jord och porgas från fastigheten analyserats med avseende på branschtypiska föroreningar. Resultaten visar på viss förekomst av bly, zink, PAH och aromater över jämförbara riktvärden för KM i främst ytligt liggande fyllnadsmaterial inom fastigheten Kata 22. repo001.docx Sweco Vasagatan 12 SE Västerås, Sverige Telefon Fax Sweco Environment AB Org.nr Styrelsens säte: Stockholm Ola Nordqvist Miljökonsult Västerås Telefon direkt +46 (0) Mobil +46 (0) ola.nordqvist@sweco.se

3 Innehållsförteckning 1 Inledning Bakgrund Syfte 1 2 Områdesbeskrivning 1 3 Historik Fastigheten Screentryckeri 2 4 Geologi och hydrogeologi 3 5 Genomförande Jord Grundvatten Porgas 4 6 Analyser 4 7 Bedömningsgrunder 5 8 Resultat Jord Metaller Organiska ämnen Porgas 9 9 Bedömning av föroreningssituation Jord Hälsorisker Skydd av grundvatten Skydd av markmiljön Porgas Slutsats och rekommendationer 11 repo001.docx RAPPORT RAPPORT UTREDNINGAR KATA 22 O 23 BK p:\1186\ _utredningar_kata_22_o_23\000\19 original\miljöteknisk rapport\miljöteknisk markundersökning docx

4 Bilagor Bilaga 1 Bilaga 2 Bilaga 3 Bilaga 4 Planskiss med provtagningspunkter Fältprotokoll Provtagningsplan Analysrapporter från Eurofins- och Pegasus laboratorium repo001.docx RAPPORT RAPPORT UTREDNINGAR KATA 22 O 23 BK p:\1186\ _utredningar_kata_22_o_23\000\19 original\miljöteknisk rapport\miljöteknisk markundersökning docx

5 1 Inledning 1.1 Bakgrund HSB planerar för bostadsexploatering inom fastigheterna Kata 22 och 23 vid Oxbacken centrum i Västerås. Länsstyrelsen i Västmanland har vid en utförd MIFO-inventering identifierat att ett screentryckeri tidigare varit beläget inom fastigheten Kata 22 på Hammarbyvägen 6A i Västerås. Tryckeriets verksamhet kan ha inneburit att föroreningar har spridits till markmiljön (jord och grundvatten). Inför samråd i planprocessen genomförs därför en översiktlig miljöteknisk markundersökning inom fastigheten, samt på intilliggande fastigheten Kata Syfte Syftet med den översiktliga miljötekniska markundersökningen är att genom provtagning (av jord, porgas och grundvatten) utreda eventuell förekomst av förorening inom fastigheterna Kata 22 och 23 utifrån misstanke om att en tidigare verksamhetsutövare, i form av ett screentryckeri (grafisk verksamhet), kan ha bidragit till föroreningar i marken. Parallellt med den miljötekniska markundersökningen genomför Sweco även en geoteknisk markundersökning samt en dagvattenutredning inom fastigheterna. 2 Områdesbeskrivning De aktuella fastigheterna är belägna på Hammarbygatan invid Oxbacken centrum i Västerås, se figur 1. Markytan är till stor del hårdgjord eller bebyggd. Två flerbostadshus innehållande lägenheter finns på fastigheterna idag. I markplan på Hammarbygatan 6A huserar i dagsläget en pizzeria. På fastigheten Kata 30, i korsningen Jakobsbergsgatan/ Hammarbygatan är en kemtvätt belägen. Enligt en miljöundersökning, utförd av Structor 1, bedöms den inte utgöra en spridningskälla av föroreningar i någon relevant utsträckning. 1 Pennemos Kemtvätt KB, Structor miljöteknik AB, (11) repo001.docx RAPPORT RAPPORT UTREDNINGAR KATA 22 O 23 BK p:\1186\ _utredningar_kata_22_o_23\000\19 original\miljöteknisk rapport\miljöteknisk markundersökning docx

6 2(11) Figur 1. Aktuellt undersökningsområde ungefärligt markerat med röd elips. Pilen visar var kemtvätten är belägen. Bild: OpenStreetMap 3 Historik 3.1 Fastigheten Byggnaderna på fastigheterna uppfördes som bostadshus i slutet av 1930-talet. Ett screentryckeri, ENSE-Reklam AB (MIFO Idnr: F ) har tidigare varit beläget på Hammarbygatan 6A. När i tiden och antal verksamhetsår för tryckeriet är dock okänt. Enligt Västerås stads bygglovsarkiv har lokalerna därefter nyttjats av en videobutik (sedan ca:1988) och därefter en pizzeria (sedan ca:1994). Vid samtal med boende på adressen framkommer att där också bedrivits cykelverkstad samt tapetserarverkstad. Årtal är dock okänt. 3.2 Screentryckeri Historiskt sett har branschens största miljöproblem varit de lösningsmedel och färgrester som ofta orenat släpptes ut i avloppet i stora mängder och som sedan hamnade i repo001.docx RAPPORT RAPPORT UTREDNINGAR KATA 22 O 23 BK p:\1186\ _utredningar_kata_22_o_23\000\19 original\miljöteknisk rapport\miljöteknisk markundersökning docx

7 avloppsnätet eller lokala recipienter. Först i samband med miljöskyddslagens tillkomst började krav på slutna system och rening att ställas. Branschen som sådan gick från att förbruka och hantera kemikalier i liten utsträckning under 1900-talets början till stor förbrukning under seklets mitt och därefter en avtagande hantering i och med att branschen digitaliserades. Branschtypiska föroreningar som kan förväntas uppträda vid provtagning kring platser för grafisk verksamhet från perioden är PAH, lösningsmedel, bly, kadmium, zink, silver, krom, och koppar 2. 4 Geologi och hydrogeologi Jordarten på fastigheterna består enligt SGU:s geokarta till största del av sandig morän, som i väst och nordost omgärdas av urberg. Djupet till fastberg varierar inom området mellan 1 3 meter under markytan, se figur 2. Figur 2. Jordarter inom aktuellt undersökningsområde ungefärligt markerad med en svart cirkel. Blått betyder sandig morän, rött betyder berg i dagen, gult betyder glacial lera. källa: SGU 5 Genomförande Innan provtagningen påbörjades kommunicerades provtagningsplanen, bilaga 3, med tillsynsmyndigheten. Innan provtagningen utfördes mättes provtagningspunkter in med GPS i koordinatsystem SWEREF och markerades på marken. 2 Inventering av grafisk industri i Stockholms län, Fakta 2013:13, Länsstyrelsen Stockholm 3(11) repo001.docx RAPPORT RAPPORT UTREDNINGAR KATA 22 O 23 BK p:\1186\ _utredningar_kata_22_o_23\000\19 original\miljöteknisk rapport\miljöteknisk markundersökning docx

8 5.1 Jord Den 14 mars 2017 genomfördes provtagning av porgas genom att porgasspetsar med slang nedsänktes i borrade hål och täcktes över med uppborrat material. Jordprovtagning utfördes genom skruvprovtagning med borrbandvagn. Provtagningen genomfördes enligt upprättad provtagningsplan (se bilaga 3), med avvikelsen att inget grundvattenprov kunnat tas ut för analys. I huvudsak utgörs jordarten i uttagna prov av fyllnadsmassor bestående av grusig sand, alternativt naturlig jord i from av morän. Inslag av trä eller tegel förekommer i fyllnadsmassorna i ett fåtal provpunkter, se sammanställningen av fältprotokoll i bilaga 2. Samtliga provpunkter borrades till stopp mot förmodat berg eller block. Alla provpunkter finns representerade bland de prover som valdes ut för analys på laboratorium. Totalt uttogs 21 jordprover, varav 14 skickades för analys på laboratorium. 5.2 Grundvatten Som anfört i provtagningsplanen medförde förekomsten av sandig morän och närheten till berg, att något ytligt grundvatten inte kunde påvisas i jordlager. Därför installerades heller inget grundvattenrör. Jordprover togs dock ut för analys på platsen där grundvattenröret, enligt provtagningsplanen skulle ha placerats. 5.3 Porgas Installationen av provspetsarför porgasmätning utfördes i enlighet med upprättad provtagningsplan i provpunkt PG1701 och PG1701 (se bilaga 3). Efter samråd med Eurofins Pegasus laboratorium, som är ett ackrediterat laboratorium för bland annat analys av porgasprover, beslutades det att en provpumpningstid mellan minuter var tillräcklig vid pumpvolymen 0,2 liter/minut. Två adsorbentrör (A- och B-rör) placerades i serie vid respektive provpunkt, där B-röret fångar upp eventuellt genombrott förbi A-röret. Vanligtvis analyseras endast A-röret, men vid ett genombrott kan även B-röret analyseras. Ett genombrott definieras av att koncentrationen av en kontrollerad komponent (ämne som analyseras) på kontrolladsorbenten (B-röret) överstiger 10% av koncentrationen på analysadsorbenten (A-röret). 6 Analyser Totalt skickades två porgasprover och 14 jordprover in för analys på laboratorium. Samtliga inskickade jordprov analyserades med avseende på BTEX, alifater, aromater, PAH16 och metaller inklusive kvicksilver. Två jordprover analyserades även med avseende på klorerade alifater. Uttagna porgasprov analyserades med avseende på BTEX, TVOC, C9-C10 aromater, klorerade lösningsmedel och klorerade nedbrytningsprodukter (vinylklorid). 4(11) repo001.docx RAPPORT RAPPORT UTREDNINGAR KATA 22 O 23 BK p:\1186\ _utredningar_kata_22_o_23\000\19 original\miljöteknisk rapport\miljöteknisk markundersökning docx

9 7 Bedömningsgrunder För bedömning av uppmätta halter i jord används riktvärden och haltgränser hämtade från Naturvårdsverkets generella riktvärden för förorenad mark 3 avseende känslig markanvändning (KM) och mindre känslig markanvändning (MKM). Fastigheterna Kata 22 och 23 kommer att bebyggas med bostäder och klassas därmed enligt Naturvårdsverkets terminologi som ett KM område, känslig markanvändning. Det saknas svenska riktvärden för organiska lösningsmedel i porluft. Uppmätta halterna har därför jämförts med arbetsmiljöverkets nivågränsvärde (NGV) och korttidsvärde (KTV) enligt AFS 2015:7. NGV anger högsta godtagbara genomsnittshalt under en arbetsdag (normalt 8 timmar) och KTV är ett medelvärde för exponering under 15 minuter. Dessa gränsvärden är framtagna av Arbetsskyddsstyrelsen av arbetsmiljöskäl i industrier där man hanterar aktuella kemikalier, och dessa gränsvärden är därför inte helt relevanta vid en jämförelse med uppmätta halter i porluften. Även kroniskt lågriskvärde (RfC) och cancerogent lågriskvärde (Riskinh) hämtade från Naturvårdsverkets rapport 5976 har använts vid jämförelsen med uppmätta halter i porluften. Både det hygieniska gränsvärdet och lågriskvärdet gäller för inandningsluft. 8 Resultat Totalt skickades två porgasprover och 14 jordprover in för analys på laboratorium. Fullständiga analysrapporter bifogas i bilaga 4 och en sammanställning av ett urval av utförda analysresultat redovisas nedan. I figur 3 syns provpunkternas placering med färgmarkering för de provpunkter med avvikande analysresultat. 3 Naturvårdsverket, Generella riktvärden för förorenad mark (11) repo001.docx RAPPORT RAPPORT UTREDNINGAR KATA 22 O 23 BK p:\1186\ _utredningar_kata_22_o_23\000\19 original\miljöteknisk rapport\miljöteknisk markundersökning docx

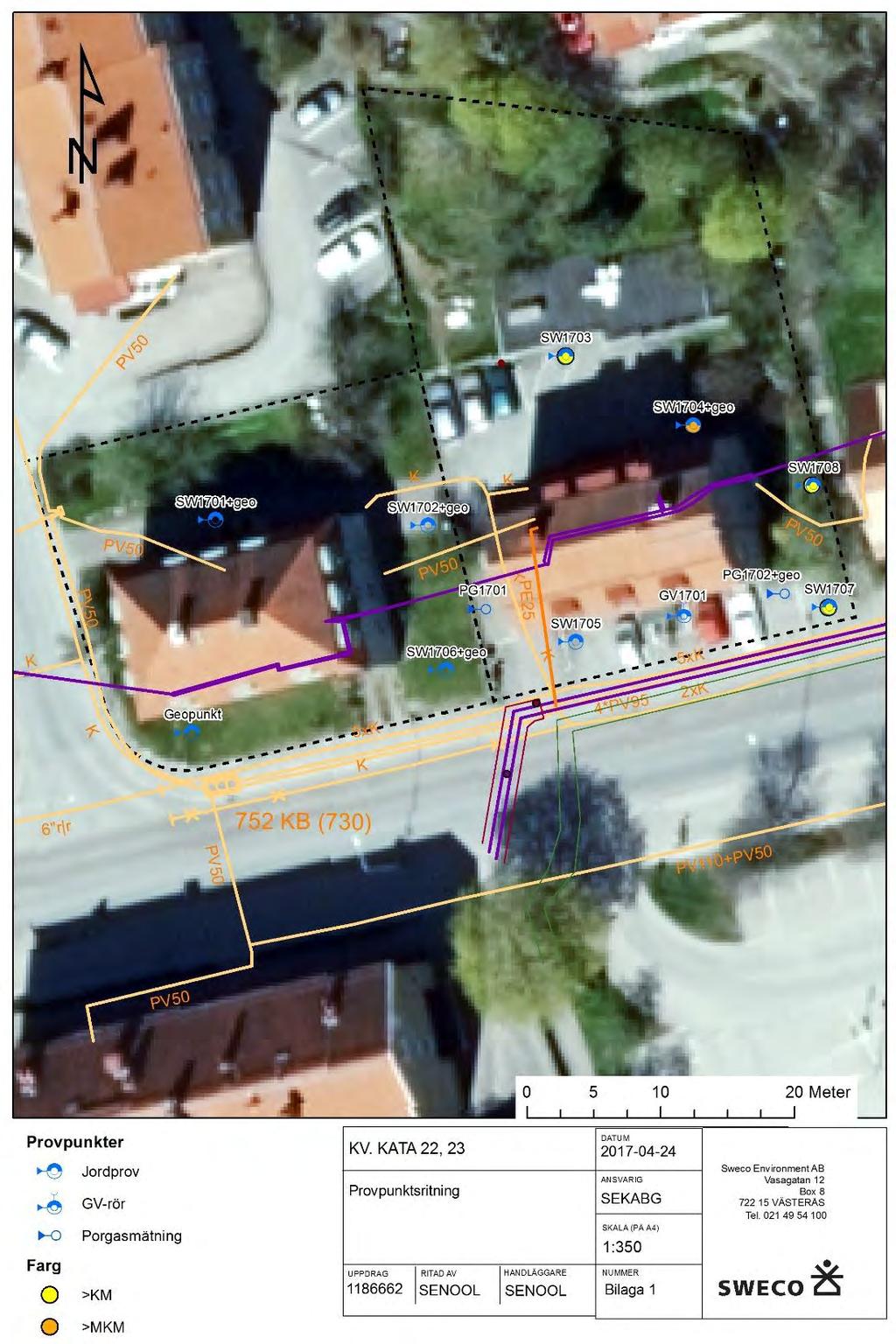

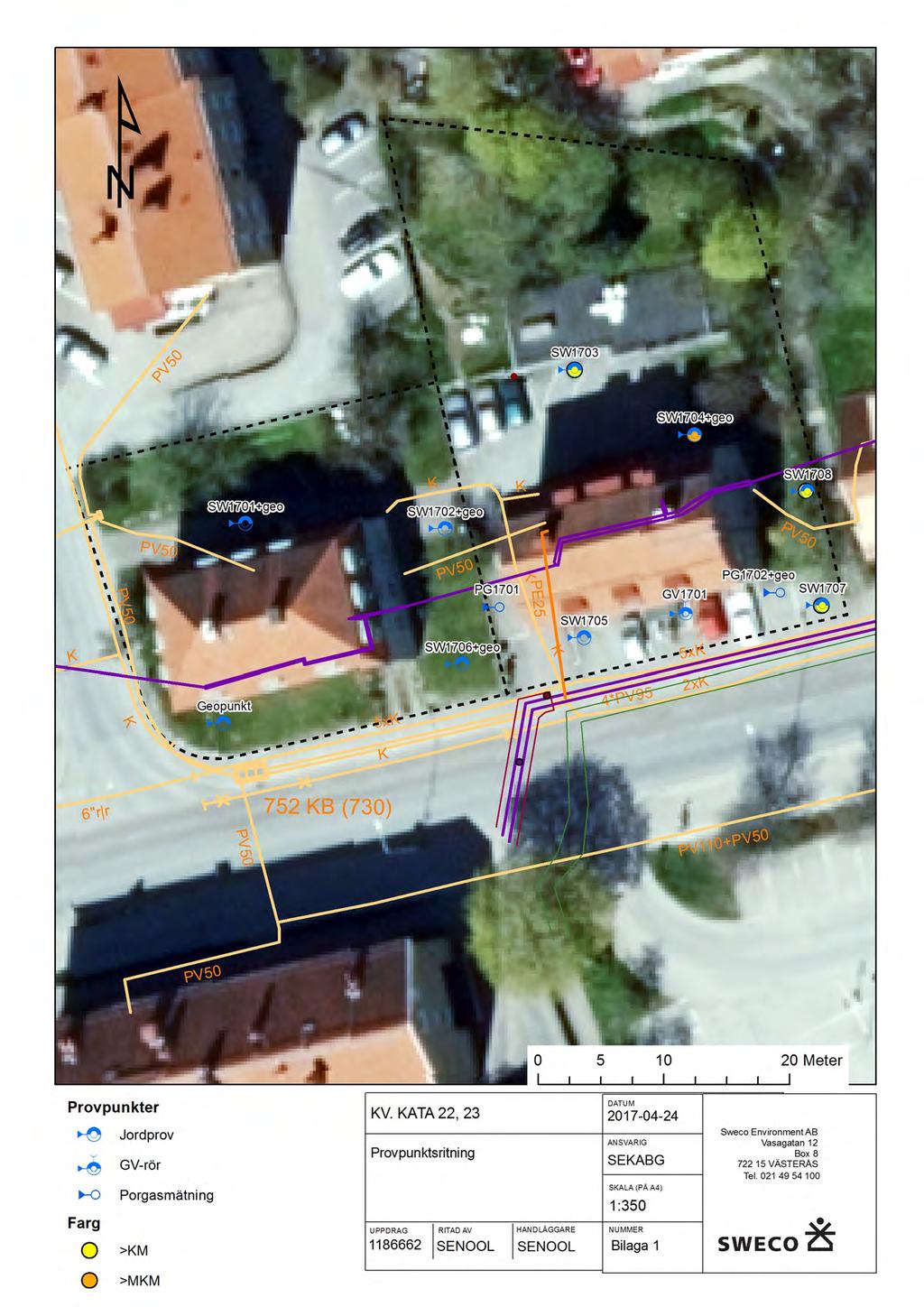

10 Figur 3. Provpunktsritning med färgmärkning i enlighet med provresultat. 6(11) repo001.docx RAPPORT RAPPORT UTREDNINGAR KATA 22 O 23 BK p:\1186\ _utredningar_kata_22_o_23\000\19 original\miljöteknisk rapport\miljöteknisk markundersökning docx

11 8.1 Jord Metaller I Tabell 1 visas en sammanställning av analysresultat med avseende på metallförekomst i de jordprov som togs ut på fastigheterna. I tre av de analyserade proven förekommer bly i koncentrationer över KM. Halten zink i en utav dessa provpunkter tangerar även riktvärdet för MKM. Samtliga provpunkter med förhöjda halter ligger inom fastigheten Kata 22. Tabell 1. Sammanställning av uppmätta metallhalter i 14 analyserade jordprov uttagna från fastigheterna Kata 22 och Kata 23. Uppmätta halter jämförs mot Naturvårdsverkets generella riktvärden för KM och MKM. Halter anges i mg/kg TS. Provpunkt /Ämne Djup (m) As Ba Pb Cd Co Cu Cr Hg Ni V Zn SW ,5 2, < 0,20 4, ,034 8, SW1702 0,3-1 < 2, < 0,20 5 9,6 26 < 0,010 9, SW1703 0,1-0,5 3, ,37 5, ,17 9, SW1704 SW1705 SW1706 0,2-0,5 0,1-0,5 0,2-0,5 4 < 2,0 2, ,64 < 0,20 < 0,20 6,4 6 6,6 59 8, ,19 < 0,010 0, , ,5-1,8 0,5-1 1,5-1,8 < 2,1 < 2,0 270% < 0,20 < 0,20 < 0,20 4,8 5 7,6 17 8, ,089 < 0,010 < 0,010 7, SW1707 0,1-0,5 < 2, < 0,20 5, ,062 9, SW1708 GV1701 0,1-0,5 0,1-0,5 3,1 < 2, ,22 < 0,20 7,6 5, ,084 < 0, , ,5-0,9 0,5-1 < 2,0 1, ,9 8,8 < 0,20 < 0,20 5 4, ,014 < 0,010 8,5 4, KM , , MKM , (11) repo001.docx RAPPORT RAPPORT UTREDNINGAR KATA 22 O 23 BK p:\1186\ _utredningar_kata_22_o_23\000\19 original\miljöteknisk rapport\miljöteknisk markundersökning docx

12 8.1.2 Organiska ämnen Halter av PAH och aromater, över jämförvärdet för KM, har påträffats i tre utav totalt 9 undersökte provpunkter. PAH finns främst i det ytliga fyllningsmaterialet, men vid provpunkt SW1704 också i den djupare fyllningen. Summan av halten tyngre PAH överskrider jämförvärdet för MKM i den ytliga fyllningen vid provpunkt SW1704. Inget jordprov påvisar halter över laboratoriets detektionsgräns för BETEX eller klorerade kolväten. Se Tabell 2. Samtliga provpunkter med förhöjda halter ligger inom fastigheten Kata 22. Tabell 2. Sammanställning av uppmätta halter av organiska ämnen i 14 analyserade jordprov uttagna från fastigheterna Kata 22 och Kata 23. Uppmätta halter jämförs mot Naturvårdsverkets generella riktvärden för KM och MKM. Halter anges i mg/kg TS. Provpunkt/ Ämne Djup (m) Alifater >C16-C35 Summa PAH L Summa PAH M Summa PAH H Aromater >C10-C16 Aromater >C16-C35 SW ,5 < 10 < 0,045 0,091 0,13 < 0,90 < 0,50 SW1702 0,3-1 < 10 < 0,045 0,23 0,6 < 0,90 < 0,50 SW1703 0,1-0,5 18 0,098 1,6 2,4 < 0,90 < 0,50 SW1704 0,2-0,5 < 10 0, ,2 7,9 1,5-1,8 < 10 0,12 1,6 2,2 < 0,90 0,9 SW1705 SW1706 0,1-0,5 0,2-0,5 < 10 < 10 < 0,045 < 0,045 < 0,075 0,14 < 0,11 0,27 < 0,90 < 0,90 < 0,50 < 0,50 0,5-1 1,5-1,8 < 10 < 10 < 0,045 < 0,045 < 0,075 < 0,075 < 0,11 < 0,11 < 0,90 < 0,90 < 0,50 < 0,50 SW1707 0,1-0,5 18 < 0, ,4 < 0,90 < 0,50 SW1708 GV1701 0,1-0,5 0,1-0,5 < 10 < 10 < 0,045 < 0,045 0,63 < 0,075 0,94 < 0,11 < 0,90 < 0,90 < 0,50 < 0,50 0,5-0,9 0,5-1 < 10 < 10 < 0,045 < 0,045 0,17 < 0,075 0,16 < 0,11 < 0,90 < 0,90 < 0,50 < 0,50 KM , MKM (11) repo001.docx RAPPORT RAPPORT UTREDNINGAR KATA 22 O 23 BK p:\1186\ _utredningar_kata_22_o_23\000\19 original\miljöteknisk rapport\miljöteknisk markundersökning docx

13 8.2 Porgas Analysresultatet från porgasadsorbenterna visar att det förekommer detekterbara halter av xylen i båda provpunkterna. I provpunkt PG1702 påvisas även förekomst av bensen, etylbensen och C9-aromater. Koncentrationerna är dock genomgående låga och underskrider jämförbara riktvärden, se Tabell 3. Tabell 3. Sammanställning av uppmätta halter i två analyserade porgasprov tagna från fastigheten Kata 23. Uppmätta halter jämförs mot arbetsmiljöverkets nivågränsvärde (NGV) och korttidsvärde (KTV) enligt AFS 2015:7 samt mot lågriskvärden hämtade ur Naturvårdsverkets rapport Halter anges i mg/m3 Provpunkt NV ) AFS 2015:7 5) Ämne PG1701 PG1702 RfC Risk inh NGV KTV Bensen < 0, ,0010 0,0017 1,50 9 Toluen < 0,0032 < 0,0036 0, Etylbensen < 0, ,0012 0, o-xylen < 0, ,0016 0, m/p-xylen 0,0015 > 0,0043 0, C9-aromater < 0,0019 0, RfC - Referenskoncentration, luft. RISKinh - Riskbaserat acceptabelt dagligt oralt intag (genotoxiska carcinogena ämnen). Nivågränsvärde, NGV - Hygieniskt gränsvärde för exponering under an arbetsdag, normalt 8 timmar. Korttidsgränsvärde, KT - Ett rekommenderat värde som utgörs av ett tidsvägt medelvärde för exponering under en referensperiod av 15 minuter. 9 Bedömning av föroreningssituation 9.1 Jord Naturvårdsverket har tagit fram riktvärden för olika exponeringsvägar för varje ämne och därefter tillämpat det lägsta värdet som generellt riktvärde för förorenade områden för respektive markanvändning (känslig markanvändning - KM eller mindre känslig markanvändning - MKM). De fyra olika riktvärdena avser skydd för människors hälsa, samt skydd av grundvatten, recipient och markmiljö. I Tabell 4 redovisas en sammanställning av Naturvårdsverkets generella riktvärden för de ämnen (bly, zink, aromater >C10-C16, PAH-M och PAH-H) i jord inom Kata 22 och Kata 23 som överskrider generella riktvärden för KM (i tabellen benämnt som sammanvägt riktvärde). 4 Rapport Riktvärden för förorenad mark. Modellbeskrivning och vägledning. Tabell A3.4 5 Arbetsmiljöverkets författningssamling (2015). Hygieniska gränsvärden. 9(11) repo001.docx RAPPORT RAPPORT UTREDNINGAR KATA 22 O 23 BK p:\1186\ _utredningar_kata_22_o_23\000\19 original\miljöteknisk rapport\miljöteknisk markundersökning docx

14 Tabell 4. Sammanställning av generella riktvärden för KM i jord i mg/kg TS (NV 2009, rev 2016) för de ämnen som överskrider detta riktvärde inom fastigheterna Kata 22 och Kata 23. Fet stil anger det styrande värdet för det sammanvägda generella riktvärdet för KM. Aromater Ämne Bly Zink PAH M PAH H >C10-C16 Hälsoriskbaserat riktvärde ,3 1,1 Skydd av grundvatten ,3 Skydd av ytvatten Skydd av markmiljö ,5 Sammanvägt riktvärde KM ,5 1 Halter av bly, zink, aromater, PAH M, och PAH H över riktvärdet för KM har påträffats i det ytliga fyllnadsmaterialet i fyra (SW1703, SW1704, SW1707 och SW1708) utav totalt 9 undersökta provpunkter. Samtliga av dessa provpunkter är inne på fastigheten Kata 22. I jordprovet SW1704 (0,2 0,5 meter) har även föroreningshalter över riktvärdet för MKM (zink och PAH H) påträffats. I provpunkten SW1704 förekommer förhöjda halter av tyngre PAH både ytligt men även i provet närmast borrstopp. Detta indikerar att dessa halter troligen återfinns i hela markprofilen i denna provtagningspunkt Hälsorisker I fyra provpunkter kan, enligt Naturvårdsverkets generella riktvärden för KM, uppmätta halter av bly, PAH-M och/eller PAH-H innebära en risk för människors hälsa med avseende på intag av jord, inandning av ånga och/eller intag av växter Skydd av grundvatten I tre provpunkter (SW1703, SW1704, SW1707) kan uppmätta halter av zink, bly, PAH- M och/eller PAH-H innebära en risk för spridning till grundvattnet Skydd av markmiljön I tre provpunkter (SW1703, SW1704, SW1707) kan uppmätta halter av PAH-M, aromater >C10-C16 och/eller PAH-H innebära en risk för skydd av markmiljön. 9.2 Porgas Analysresultatet för m/p-xylen i provpunkt PG1702 är avvikande eftersom halten anges med ett större-än värde i laboratorierapporten. Detta påvisar att ett genomslag till kontrollskiktet har skett (se fullständig analysrapport i bilaga 4). Enligt laboratoriet kan genomslaget förklaras med att något/några andra ämnen i provet interagerat med m/p- Xylen vilket har givit en lösande effekt och därmed hindrat m/p-xylen att fullt adsorberas på det första adsorbentröret. I och med att koncentrationerna är låga över lag och att ämnena i gruppen, enligt laboratoriet, tenderar att förekomma proportionellt till varandra, görs bedömningen att det inte rör sig om en övermättnad av analysadsorbenten. 10(11) repo001.docx RAPPORT RAPPORT UTREDNINGAR KATA 22 O 23 BK p:\1186\ _utredningar_kata_22_o_23\000\19 original\miljöteknisk rapport\miljöteknisk markundersökning docx

15 10 Slutsats och rekommendationer Syftet med den miljötekniska markundersökningen har varit att utreda eventuell förekomst av förorening i jord och grundvatten inom fastigheterna Kata 22 och 23 utifrån misstanke om att ett en tidigare verksamhetsutövare, i form av ett screentryckeri (grafisk verksamhet), kan ha bidragit till föroreningar i marken. Resultaten från markundersökningen visar att det förekommer halter av bly, zink, aromater >C10-C16, PAH-M och PAH-H över jämförbart riktvärde för den planerade markanvändningen (känslig markanvändning, KM) inom fastigheten Kata 22. I en provpunkt tangerar även uppmätta halten riktvärdet för mindre känslig markanvändning (MKM). Uppmätta halter jorden kan utgöra en risk för människors hälsa men även innebära en risk för spridning till grundvatten och markmiljön. Detta behöver beaktas inför den planerade exploateringen samt vid framtida schaktarbeten, framför allt inom fastigheten Kata 22. Genomförd miljöteknisk markundersökning är utförd som en stickprovs provtagning där provpunkter har riktats till områden där förorening kan misstänkts finnas. Det kan därför inte helt uteslutas att förorenad jord kan påträffas på andra platser när jord väl friläggs. Efter rivning av befintlig bebyggelse på fastigheterna rekommenderar därför Sweco att kompletterande provtagning utförs i marken där nya byggnader planeras att uppföras, för att på så vis försöka förhindra att ämnen som potentiellt kan påverka inomhusmiljön negativt, kvarlämnas i marken under byggnaden. Vid schaktarbeten inom området ska personal på plats informeras om förekomsten av markföroreningar och vilka säkerhetsåtgärder som gäller för den kända föroreningen. Återanvändning av överskottsmassor inom eller utanför fastigheten ska anmälas enligt Naturvårdsverkets föreskrifter om Återanvändning av avfall i anläggningsändamål och förorenade massor ska hanteras på ett miljöriktigt sätt. Den som äger eller brukar en fastighet och upptäcker en förorening är skyldig att underrätta tillsynsmyndigheten om föroreningen kan medföra skada eller olägenhet för människors hälsa och/eller miljön (miljöbalken 10 kap 11 ). Schakt i förorenad mark är anmälningspliktig. Anmälan bör lämnas in till den lokala tillsynsmyndigheten i god tid innan eventuellt schaktarbeten ska påbörjas. 11(11) repo001.docx RAPPORT RAPPORT UTREDNINGAR KATA 22 O 23 BK p:\1186\ _utredningar_kata_22_o_23\000\19 original\miljöteknisk rapport\miljöteknisk markundersökning docx

16

17

18 PROVTAGNINGSPLAN VÄSTERÅS KOMMUN UPPDRAGSNUMMER ÖVERSIKTLIG MILJÖTEKNISK MARKUNDERSÖKNING INOM FASTIGHETERNA KATA 22 OCH KATA 23, VÄSTERÅS VÄSTERÅS VATTEN OCH MILJÖ SWECO ENVIRONMENT AB KATARINA BERG OLA NORDQVIST LOUISE JEMANDER repo001.docx Sweco

19

20 Innehållsförteckning 1 Inledning Syfte Organisation 3 2 Områdesbeskrivning 3 3 Historik Screentryckeri 4 4 Geologi- hydrogeologi 5 5 Planering och genomförande Jord Grundvatten Porgas Analyser 7 6 Bedömningsgrunder 7 7 Inmätning 8 8 Tidsplan 8 9 Redovisning 8 Bilagor Bilaga 1. Planritning med provtagningspunkter 1(8) repo001.docx PROVTAGNINGSPLAN BK p:\1186\ _utredningar_kata_22_o_23\000\19 original\provtagningsplan\reviderad \provtagningsplan kata 22 och docx

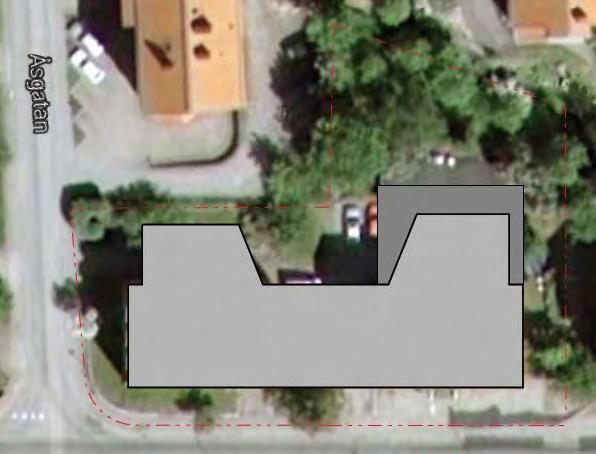

21 1 Inledning HSB planerar för bostadsexploatering inom fastigheterna Kata 22 och 23 vid Oxbacken centrum i Västerås. Länsstyrelsen i Västmanland har vid en utförd MIFO-inventering identifierat att ett screentryckeri tidigare varit beläget inom fastigheten Kata 22 på Hammarbyvägen 6A i Västerås. Tryckeriets verksamhet kan ha inneburit att föroreningar har spridits till markmiljön (jord och grundvatten). Inför samråd i planprocessen genomförs därför en översiktlig miljöteknisk markundersökning inom fastigheten, samt på intilliggande fastigheten Kata 23. Skiss över planerad bostadsbebyggelse inom fastigheterna åskådliggörs i figur Syfte 2(8) Figur 1. Skiss över blivande bebyggelse på fastigheterna. Bild tillhandahållen av beställaren. Syftet med den översiktliga miljötekniska markundersökningen är att genom provtagning av jord, porgas och grundvatten, utreda eventuell förekomst av förorening inom fastigheterna Kata 22 och 23 utifrån misstanke om att ett en tidigare verksamhetsutövare, i form av ett screentryckeri (grafisk verksamhet), kan ha bidragit till föroreningar i marken. Parallellt med den miljötekniska markundersökningen genomför Sweco även en geoteknisk markundersökning samt en dagvattenutredning inom fastigheterna. repo001.docx PROVTAGNINGSPLAN BK p:\1186\ _utredningar_kata_22_o_23\000\19 original\provtagningsplan\reviderad \provtagningsplan kata 22 och docx

22 1.2 Organisation Swecos uppdragsorganisation presenteras nedan: Uppdragsledare Biträdande uppdragsledare Handläggare Miljö/ Miljötekniker i fält Fältingenjör/ Borrbandvagnsförare Kvalitetsgranskare Katarina Berg Cecilia Bayard Ola Nordqvist Johan Karlsson (ÅF) Louise Jemander 2 Områdesbeskrivning De aktuella fastigheterna är belägna på Hammarbygatan invid Oxbacken centrum i Västerås, se figur 2. Markytan är till stor del hårdgjord eller bebyggd. Två flerbostadshus innehållande lägenheter finns på fastigheterna idag. I markplan på Hammarbygatan 6A huserar i dagsläget en pizzeria. På fastigheten Kata 30, i korsningen Jakobsbergsgatan/ Hammarbygatan är en kemtvätt belägen. Enligt en miljöundersökning, utförd av Structor 1, bedöms den inte utgöra en spridningskälla av föroreningar i någon relevant utsträckning. 1 Pennemos Kemtvätt KB, Structor miljöteknik AB, (8) repo001.docx PROVTAGNINGSPLAN BK p:\1186\ _utredningar_kata_22_o_23\000\19 original\provtagningsplan\reviderad \provtagningsplan kata 22 och docx

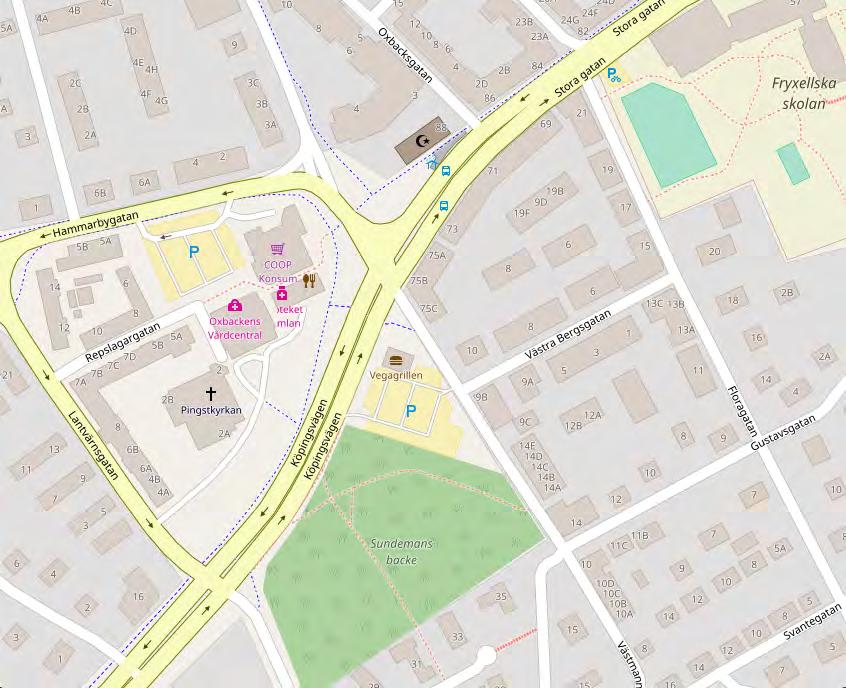

23 4(8) Figur 2. Aktuellt undersökningsområde ungefärligt markerat med röd elips. Pilen visar var kemtvätten är belägen. Bild: OpenStreetMap 3 Historik Byggnaderna på fastigheterna uppfördes som bostadshus i slutet av 1930-talet. Ett screentryckeri, ENSE-Reklam AB (MIFO Idnr: F ) har tidigare varit beläget på Hammarbygatan 6A. När i tiden och antal verksamhetsår för tryckeriet är dock okänt. Enligt Västerås stads bygglovsarkiv har lokalerna därefter nyttjats av en videobutik (sedan ca:1988) och därefter en pizzeria (sedan ca:1994). Vid samtal med boende på adressen framkommer att där också bedrivits cykelverkstad samt tapetserarverkstad. Årtal är dock okänt. 3.1 Screentryckeri Historiskt sett har branschens största miljöproblem varit de lösningsmedel och färgrester som ofta orenat släpptes ut i avloppet i stora mängder och som sedan hamnade i avloppsnätet eller lokala recipienter. Först i samband med den nya miljöskyddslagens tillkomst började krav på slutna system och rening att ställas. Branschen som sådan gick repo001.docx PROVTAGNINGSPLAN BK p:\1186\ _utredningar_kata_22_o_23\000\19 original\provtagningsplan\reviderad \provtagningsplan kata 22 och docx

24 från att förbruka och hantera kemikalier i liten utsträckning under 1900-talets början till stor förbrukning under seklets mitt och därefter en avtagande hantering i och med att branschen digitaliserades. Branschtypiska föroreningar som kan förväntas uppträda vid provtagning kring platser för grafisk verksamhet från perioden är PAH, lösningsmedel, bly, kadmium, zink, silver, krom, och koppar 2. 4 Geologi- hydrogeologi Jordarten på fastigheterna består enligt SGUs geokarta till största del av sandig morän, som i väst och nordost omgärdas av urberg. Djupet till fastberg varierar inom området mellan 1-3 meter under markytan, se figur 3. Figur 3. Jordarter inom aktuellt undersökningsområde ungefärligt markerad med en svart cirkel. Blått betyder sandig morän, rött betyder berg i dagen, gult betyder glacial lera. källa: SGU 5 Planering och genomförande Den översiktliga miljötekniska markundersökningen av jord, inom fastigheterna Kata 22 och Kata 23, kommer att utföras som skruvprovtagning med hjälp av en borrbandvagn. Arbetet är planerat att genomföras under vecka 11. All provtagning kommer utföras med standardnivå enligt SGF:s Fälthandbok för undersökning av förorenade områden (SGF 2013). 2 Inventering av grafisk industri i Stockholms län, Fakta 2013:13, Länsstyrelsen Stockholm 5(8) repo001.docx PROVTAGNINGSPLAN BK p:\1186\ _utredningar_kata_22_o_23\000\19 original\provtagningsplan\reviderad \provtagningsplan kata 22 och docx

25 5.1 Jord 6(8) Totalt planeras 8 provpunkter undersökas inom fastigheterna Kata 22 och 23. Punkterna placeras jämt fördelade över fastigheten där byggnader inte förhindrar detta, men med fokus på att det före detta tryckeriet eventuellt kan vara en föroreningskälla (för provpunkterna läge se Bilaga 1). Innan fältarbetet påbörjas genomförs utsättning av ledningar. I de fall ledningar sammanfaller med placeringen av planerade provpunkter, kommer punkternas placering att förflyttas 2-3 m vinkelrätt mot ledningen. Provtagning av jord utförs till och med 0,5 m ner i bedömt naturlig jordart. Jordprov uttas i nivåer om 0,5 m med hänsyn till tydliga skikt. Naturlig jord och fyllnadsmaterial blandas ej. Om det finns flera skikt av fyllnadsmaterial inom ett halvmetersintervall prioriteras uttag av prov från det skikt som har störst mäktighet, d.v.s. det skikt som utgör större delen av halvmetersintervallet. Om det tunnare skiktet inom halvmetersintervallet visar tecken på förorening (oljelukt, missfärgning, m.m.) tas ett extra prov av detta skikt. Det avvikande skiktet noteras och beskrivs avseende färg, lukt, m.m. Jordlagerföljd, lukt- och synintryck dokumenteras i fält genom foton och fältanteckningar. Uttagna jordproverna placeras i diffusionstäta påsar, alternativt i från laboratoriet speciellt levererade glasburkar. Proven förvaras mörkt och svalt inför- och under transport till ackrediterat laboratorium. Observationer i fält avgör vilka prover som skickas in för laboratorieanalys. Samtliga uttagna jordprover sparas för eventuella kompletterande analyser tills det att projektet är avslutat. 5.2 Grundvatten Ett grundvattenrör kommer att installeras inom fastigheten i syfte att undersöka eventuell föroreningsförekomst i grundvatten, se placeringen i Bilaga 1. Grundvattenröret kommer, om möjligt, att placera i grundvattenströmningens riktning nedströms fastigheten. Förekomsten av sandig morän och närheten till berg på fastigheten indikerar dock avsaknad av ytlig grundvattenförekomst i jordlager. Om så är fallet kommer inget grundvattenrör att installeras. 5.3 Porgas För att undersöka eventuell förekomst av klorerade lösningsmedel och andra flyktiga organiska kolväten (xylen och toluen) i jorden, planeras porgasmätning att utföras i två punkter (se placeringen i Bilaga 1). Klorerade lösningsmedel är tyngre än vatten och återfinns ofta på större djup, vid t.ex. tätare jordarter eller vid bergytans överkant. Det är därför lättare att undersöka eventuell förekomst av dessa ämnen i porgas. Undersökningen av porgas utförs genom att provtagningssonder av stål slås ner i jorden för hand, eller med hjälp av borrbandvagn, ca 70 cm under markytan. Till rören kopplas repo001.docx PROVTAGNINGSPLAN BK p:\1186\ _utredningar_kata_22_o_23\000\19 original\provtagningsplan\reviderad \provtagningsplan kata 22 och docx

26 en slang som kopplas till Dräger kolrör som i sin tur kopplas till en luftpump. Därefter utförs en aktiv pumpning av porgasluften under minst 200 minuter. Kolrören kommer därefter att skickas på laboratorieanalys. Vid utomhustemperaturer under 5 minusgrader får mätningen av porgas senareläggas till varmare temperaturer. 5.4 Analyser Analyser på laboratorium kommer att utföras av Eurofins, vilka är ackrediterade (SWEDAC) för miljöanalyser. Som ett första steg planeras ca 50% av uttagna jordprov att analyseras på laboratorium. Totalt bedöms ca 32 jordprov uttas varav ca 16 skickas in för analys på laboratorium. De jordprov som skickas in för analys väljs ut baserat på observationer i fält. Uttagna jordprov analyseras med avseende på metaller (inkl kvicksilver), klorerade alifater, aromater, PAH16, samt BTEX. Eventuell vattenanalys genomförs med avseende på klorerade alifater, dess nedbrytningsprodukter (vinylklorid), samt toluen och xylen. Två analyser för porgas kommer att genomföras med avseende på klorerade alifater dess nedbrytningsprodukter (vinylklorid), samt toluen och xylen. 6 Bedömningsgrunder För bedömning av uppmätta halter och för avfallsklassning används följande riktvärden och haltgränser: Naturvårdsverkets generella riktvärden för förorenad mark 3 avseende känslig markanvändning (KM) och mindre känslig markanvändning (MKM). Vid återanvändning av jordmassor inom fastigheten tillämpas Naturvårdsverkets riktvärden, ringa risk, för återvinning av avfall i anläggningsarbeten 4. Riktvärden för klassificering av massor som farligt avfall (Avfall Sverige). Vid bedömning av metaller i grundvatten tillämpas SGU:s generella riktvärden och tillståndsklassning för grundvatten 5. För petroleumrelaterade föroreningar i grundvatten tillämpas SPI s riktvärden för ämnen i grundvatten vid bensinstationer 6. Då fastigheterna ska bebyggas med bostäder bedöms marken för bostadshus, lekplatser och växthus/odlingar enligt Naturvårdsverkets terminologi klassas som känslig mark, ett 3 Naturvårdsverket, Generella riktvärden för förorenad mark Naturvårdverket, Återvinning av avfall i anläggningsarbeten, handbok 2010:1. 5 Sveriges geologiska undersöknings författningssamling, SGU-FS , ISSN: Efterbehandling av förorenade bensinstationer och dieselanläggningar. Svenska Petroleuminstitutet, (8) repo001.docx PROVTAGNINGSPLAN BK p:\1186\ _utredningar_kata_22_o_23\000\19 original\provtagningsplan\reviderad \provtagningsplan kata 22 och docx

27 s.k. KM-område. Parkeringsplatser och körbanor som utgörs av hårdgjorda/asfalterade ytor bedöms klassas som mindre känslig mark, ett s.k. MKM-område. Det saknas svenska riktvärden för klorerade lösningsmedel i porluft. Uppmätta halterna har därför jämförts med arbetsmiljöverkets nivågränsvärde (NGV) och korttidsvärde (KTV) enligt AFS 2015:7. NGV anger högsta godtagbara genomsnittshalt under en arbetsdag (normalt 8 timmar) och KTV är ett medelvärde för exponering under 15 minuter. Dessa gränsvärden är framtagna av Arbetsskyddsstyrelsen av arbetsmiljöskäl i industrier där man hanterar aktuella kemikalier, och dessa gränsvärden är därför inte helt relevanta vid en jämförelse med uppmätta halter i porluften. Även kroniskt lågriskvärde (RfC) och cancerogent lågriskvärde (Riskinh) hämtade från Naturvårdsverkets rapport 5976 används vid jämförelsen med uppmätta halter i porluften. Både det hygieniska gränsvärdet och lågriskvärdet gäller för inandningsluft. 7 Inmätning Borrpunkter kommer mätas in i x-, y- och z-led och redovisas digitalt enligt SWEREF , höjdsystem RH2000. Inmätning av provtagningspunkter genomförs av mät-personal från Sweco och utförs med totalstation/gps. 8 Tidsplan Den översiktliga markundersökningen är planerad att genomföras under vecka 11, 2017, förutsatt att föreliggande provtagningsplan godkänns av Miljö- och hälsoskyddsförvaltningen. Resultaten från den översiktliga miljöundersökningen kan redovisas till v.16, Redovisning Resultatet av provtagningen sammanfattas i en rapport, vilken omfattar presentation av resultat, förenklad riskbedömning samt rekommendationer. 8(8) repo001.docx PROVTAGNINGSPLAN BK p:\1186\ _utredningar_kata_22_o_23\000\19 original\provtagningsplan\reviderad \provtagningsplan kata 22 och docx

28 ¹ PV50 f SW1703 f SW1704+geo K PV50 K PV50 f SW1701+geo f Geopunkt 5xK K f SW1702+geo PV50 f X PG1701 SW1706+geo K K PE25 K f SW1705 4*PV95 GV1701 j 5xK 2xK X f SW1708 PV50 PG1702+geo SW1707 f K 6"r r PV KB (730) PV110+PV50 PV Meter Legend Provpunkter fjordprov j GV-rör X Porgasmätning KV. KATA 22, 23 Provpunktsritning UPPDRAG RITAD AV SENOOL HANDLÄGGARE SENOOL DATUM ANSVARIG SEKABG SKALA (PÅ A4) 1:350 NUMMER Bilaga 1 Sweco Environment AB Vasagatan 12 Box VÄSTERÅS Tel

29 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Sweco Environment AB Katarina Berg Vasagatan VÄSTERÅS AR-17-SL Í%R%^Â!6RÃBÎ Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: SW1703 0,1-0,5 Djup (m) Provtagare Provtagningsdatum 0,1-0,5 Ola Nordqvist Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 89.2 % 5% SS-EN 12880:2000 Arsenik As 3.7 mg/kg Ts 30% SS / ICP-AES Barium Ba 92 mg/kg Ts 20% SS / ICP-AES Bly Pb 130 mg/kg Ts 30% SS / ICP-AES Kadmium Cd 0.37 mg/kg Ts 30% SS / ICP-AES Kobolt Co 5.4 mg/kg Ts 30% SS / ICP-AES Koppar Cu 43 mg/kg Ts 30% SS / ICP-AES Krom Cr 20 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg 0.17 mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 9.7 mg/kg Ts 30% SS / ICP-AES Vanadin V 27 mg/kg Ts 35% SS / ICP-AES Zink Zn 260 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Ola Nordqvist (ola.nordqvist@sweco.se) Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 1 av 1

30 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Sweco Environment AB Katarina Berg Vasagatan VÄSTERÅS AR-17-SL Í%R%^Â!6RÄKÎ Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: SW1704 0,2-0,5 Djup (m) Provtagare Provtagningsdatum 0,2-0,5 Ola Nordqvist Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 88.7 % 5% SS-EN 12880:2000 Arsenik As 4.0 mg/kg Ts 30% SS / ICP-AES Barium Ba 97 mg/kg Ts 20% SS / ICP-AES Bly Pb 110 mg/kg Ts 30% SS / ICP-AES Kadmium Cd 0.64 mg/kg Ts 30% SS / ICP-AES Kobolt Co 6.4 mg/kg Ts 30% SS / ICP-AES Koppar Cu 59 mg/kg Ts 30% SS / ICP-AES Krom Cr 22 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg 0.19 mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 11 mg/kg Ts 30% SS / ICP-AES Vanadin V 30 mg/kg Ts 35% SS / ICP-AES Zink Zn 510 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Ola Nordqvist (ola.nordqvist@sweco.se) Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 1 av 1

31 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Sweco Environment AB Katarina Berg Vasagatan VÄSTERÅS AR-17-SL Í%R%^Â!6RÅTÎ Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: SW1704 1,5-1,8 Djup (m) Provtagare Provtagningsdatum 1,5-1,8 Ola Nordqvist Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 89.6 % 5% SS-EN 12880:2000 Arsenik As < 2.1 mg/kg Ts 30% SS / ICP-AES Barium Ba 40 mg/kg Ts 20% SS / ICP-AES Bly Pb 31 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 4.8 mg/kg Ts 30% SS / ICP-AES Koppar Cu 17 mg/kg Ts 30% SS / ICP-AES Krom Cr 18 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 7.7 mg/kg Ts 30% SS / ICP-AES Vanadin V 25 mg/kg Ts 35% SS / ICP-AES Zink Zn 89 mg/kg Ts 25% SS / ICP-AES Diklormetan < mg/kg Ts 30% EPA 5021 Triklormetan < mg/kg Ts 25% EPA 5021 Tetraklormetan < mg/kg Ts 25% EPA ,1,2-Trikloreten < mg/kg Ts 20% EPA 5021 Tetrakloreten < mg/kg Ts 20% EPA ,1-Dikloretan < mg/kg Ts 30% EPA ,2-Dikloretan < mg/kg Ts 25% EPA ,1,1-Trikloretan < mg/kg Ts 25% EPA ,1,2-Trikloretan < mg/kg Ts 30% EPA 5021 cis-1,2-dikloreten < mg/kg Ts 30% EPA 5021 trans-1,2-dikloreten < mg/kg Ts 30% EPA 5021 Vinylklorid < mg/kg Ts 25% EPA 5021 insända provet. Sida 1 av 2

32 AR-17-SL Í%R%^Â!6RÅTÎ Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Ola Nordqvist Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 2 av 2

33 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Sweco Environment AB Katarina Berg Vasagatan VÄSTERÅS AR-17-SL Í%R%^Â!6RÆ]Î Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: SW1705 0,1-0,5 Djup (m) Provtagare Provtagningsdatum 0,1-0,5 Ola Nordqvist Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 93.2 % 5% SS-EN 12880:2000 Arsenik As < 2.0 mg/kg Ts 30% SS / ICP-AES Barium Ba 18 mg/kg Ts 20% SS / ICP-AES Bly Pb 12 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 6.0 mg/kg Ts 30% SS / ICP-AES Koppar Cu 8.6 mg/kg Ts 30% SS / ICP-AES Krom Cr 32 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg < mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 10 mg/kg Ts 30% SS / ICP-AES Vanadin V 26 mg/kg Ts 35% SS / ICP-AES Zink Zn 49 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Ola Nordqvist (ola.nordqvist@sweco.se) Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 1 av 1

34 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Sweco Environment AB Katarina Berg Vasagatan VÄSTERÅS AR-17-SL Í%R%^Â!6RÇfÎ Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: SW1705 0,5-1 Djup (m) Provtagare Provtagningsdatum 0,5-1 Ola Nordqvist Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 93.4 % 5% SS-EN 12880:2000 Arsenik As < 2.0 mg/kg Ts 30% SS / ICP-AES Barium Ba 15 mg/kg Ts 20% SS / ICP-AES Bly Pb 13 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 5.0 mg/kg Ts 30% SS / ICP-AES Koppar Cu 8.3 mg/kg Ts 30% SS / ICP-AES Krom Cr 28 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg < mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 9.0 mg/kg Ts 30% SS / ICP-AES Vanadin V 21 mg/kg Ts 35% SS / ICP-AES Zink Zn 49 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Ola Nordqvist (ola.nordqvist@sweco.se) Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 1 av 1

35 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Sweco Environment AB Katarina Berg Vasagatan VÄSTERÅS AR-17-SL Í%R%^Â!6SÂ+Î Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: SW1706 0,2-0,5 Djup (m) Provtagare Provtagningsdatum 0,2-0,5 Ola Nordqvist Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 88.9 % 5% SS-EN 12880:2000 Arsenik As 2.1 mg/kg Ts 30% SS / ICP-AES Barium Ba 32 mg/kg Ts 20% SS / ICP-AES Bly Pb 17 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 6.6 mg/kg Ts 30% SS / ICP-AES Koppar Cu 16 mg/kg Ts 30% SS / ICP-AES Krom Cr 22 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 9.5 mg/kg Ts 30% SS / ICP-AES Vanadin V 27 mg/kg Ts 35% SS / ICP-AES Zink Zn 59 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Ola Nordqvist (ola.nordqvist@sweco.se) Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 1 av 1

36 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Sweco Environment AB Katarina Berg Vasagatan VÄSTERÅS AR-17-SL Í%R%^Â!6S!4Î Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: SW1706 1,5-1,8 Djup (m) Provtagare Provtagningsdatum 1,5-1,8 Ola Nordqvist Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 93.2 % 5% SS-EN 12880:2000 Arsenik As 2.7 mg/kg Ts 30% SS / ICP-AES Barium Ba 34 mg/kg Ts 20% SS / ICP-AES Bly Pb 13 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 7.6 mg/kg Ts 30% SS / ICP-AES Koppar Cu 17 mg/kg Ts 30% SS / ICP-AES Krom Cr 37 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg < mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 14 mg/kg Ts 30% SS / ICP-AES Vanadin V 33 mg/kg Ts 35% SS / ICP-AES Zink Zn 57 mg/kg Ts 25% SS / ICP-AES Diklormetan < mg/kg Ts 30% EPA 5021 Triklormetan < mg/kg Ts 25% EPA 5021 Tetraklormetan < mg/kg Ts 25% EPA ,1,2-Trikloreten < mg/kg Ts 20% EPA 5021 Tetrakloreten < mg/kg Ts 20% EPA ,1-Dikloretan < mg/kg Ts 30% EPA ,2-Dikloretan < mg/kg Ts 25% EPA ,1,1-Trikloretan < mg/kg Ts 25% EPA ,1,2-Trikloretan < mg/kg Ts 30% EPA 5021 cis-1,2-dikloreten < mg/kg Ts 30% EPA 5021 trans-1,2-dikloreten < mg/kg Ts 30% EPA 5021 Vinylklorid < mg/kg Ts 25% EPA 5021 insända provet. Sida 1 av 2

37 AR-17-SL Í%R%^Â!6S!4Î Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Ola Nordqvist Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 2 av 2

38 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Sweco Environment AB Katarina Berg Vasagatan VÄSTERÅS AR-17-SL Í%R%^Â!6S"=Î Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: SW1707 0,1-0,5 Djup (m) Provtagare Provtagningsdatum 0,1-0,5 Ola Nordqvist Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 93.4 % 5% SS-EN 12880:2000 Arsenik As < 2.0 mg/kg Ts 30% SS / ICP-AES Barium Ba 33 mg/kg Ts 20% SS / ICP-AES Bly Pb 35 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 5.8 mg/kg Ts 30% SS / ICP-AES Koppar Cu 24 mg/kg Ts 30% SS / ICP-AES Krom Cr 29 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 9.5 mg/kg Ts 30% SS / ICP-AES Vanadin V 35 mg/kg Ts 35% SS / ICP-AES Zink Zn 90 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Ola Nordqvist (ola.nordqvist@sweco.se) Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 1 av 1

39 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Sweco Environment AB Katarina Berg Vasagatan VÄSTERÅS AR-17-SL Í%R%^Â!6S#FÎ Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: SW1708 0,1-0,5 Djup (m) Provtagare Provtagningsdatum 0,1-0,5 Ola Nordqvist Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 84.9 % 5% SS-EN 12880:2000 Arsenik As 3.1 mg/kg Ts 30% SS / ICP-AES Barium Ba 63 mg/kg Ts 20% SS / ICP-AES Bly Pb 73 mg/kg Ts 30% SS / ICP-AES Kadmium Cd 0.22 mg/kg Ts 30% SS / ICP-AES Kobolt Co 7.6 mg/kg Ts 30% SS / ICP-AES Koppar Cu 34 mg/kg Ts 30% SS / ICP-AES Krom Cr 26 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 13 mg/kg Ts 30% SS / ICP-AES Vanadin V 34 mg/kg Ts 35% SS / ICP-AES Zink Zn 130 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Ola Nordqvist (ola.nordqvist@sweco.se) Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 1 av 1

40 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Sweco Environment AB Katarina Berg Vasagatan VÄSTERÅS AR-17-SL Í%R%^Â!6S$OÎ Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: SW1708 0,5-0,9 Djup (m) Provtagare Provtagningsdatum 0,5-0,9 Ola Nordqvist Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 93.0 % 5% SS-EN 12880:2000 Arsenik As < 2.0 mg/kg Ts 30% SS / ICP-AES Barium Ba 29 mg/kg Ts 20% SS / ICP-AES Bly Pb 9.9 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 5.0 mg/kg Ts 30% SS / ICP-AES Koppar Cu 12 mg/kg Ts 30% SS / ICP-AES Krom Cr 21 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 8.5 mg/kg Ts 30% SS / ICP-AES Vanadin V 26 mg/kg Ts 35% SS / ICP-AES Zink Zn 51 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Ola Nordqvist (ola.nordqvist@sweco.se) Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 1 av 1

41 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Sweco Environment AB Katarina Berg Vasagatan VÄSTERÅS AR-17-SL Í%R%^Â!6S%XÎ Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: GV1701 0,1-0,5 Djup (m) Provtagare Provtagningsdatum 0,1-0,5 Ola Nordqvist Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 91.9 % 5% SS-EN 12880:2000 Arsenik As < 2.0 mg/kg Ts 30% SS / ICP-AES Barium Ba 16 mg/kg Ts 20% SS / ICP-AES Bly Pb 10 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 5.4 mg/kg Ts 30% SS / ICP-AES Koppar Cu 16 mg/kg Ts 30% SS / ICP-AES Krom Cr 20 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg < mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 7.5 mg/kg Ts 30% SS / ICP-AES Vanadin V 28 mg/kg Ts 35% SS / ICP-AES Zink Zn 47 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Ola Nordqvist (ola.nordqvist@sweco.se) Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 1 av 1

42 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Sweco Environment AB Katarina Berg Vasagatan VÄSTERÅS AR-17-SL Í%R%^Â!6S&aÎ Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: GV1701 0,5-1 Djup (m) Provtagare Provtagningsdatum 0,5-1 Ola Nordqvist Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 96.5 % 5% SS-EN 12880:2000 Arsenik As < 1.9 mg/kg Ts 30% SS / ICP-AES Barium Ba 16 mg/kg Ts 20% SS / ICP-AES Bly Pb 8.8 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 4.7 mg/kg Ts 30% SS / ICP-AES Koppar Cu 18 mg/kg Ts 30% SS / ICP-AES Krom Cr 17 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg < mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 4.6 mg/kg Ts 30% SS / ICP-AES Vanadin V 27 mg/kg Ts 35% SS / ICP-AES Zink Zn 49 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Ola Nordqvist (ola.nordqvist@sweco.se) Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 1 av 1

43 Provsvar till Sweco Environment AB Ola Nordqvist Vasagatan VÄSTERÅS Faktura till Sweco Environment AB Faktura Box MALMÖ RESULTATREDOVISNING AV KEMISKA ANALYSER Denna rapport med bilagor får endast återges i sin helhet om inte utfärdande laboratorium i förväg skriftligen godkänt annat. Objekt Kv Kata Provnummer (2 st) Ansvarig provtagare Ola Nordqvist Provtagningsdatum Ankomst till laboratoriet Analysansvarig Eurofins Pegasuslab AB Uppdragsnummer EUSEUP Denna analysrapport är elektroniskt signerad. Per-Anders Frändberg, Analytical Service Manager Eurofins Pegasuslab AB Rapportkod: AR-17-LU Sid 1 av 4 Box 97, Uppsala * Tel * Org. nr Besöksadress: Rapsgatan 21, Uppsala *

44 Analysresultat BTEX+TVOC+C9-C10 aromater+klor.lösn.medel+klor.nedb. (*CA) Objekt: Kv Kata Provnr Provmärkning Luftvolym¹ PG1701, 60 cm 16 liter PG1702, 70 cm 14 liter Substans (µg/m³) (µg/m³) Metod Mätosäkerhet(%) Ort >C6-C10 <320 <360 GC-FID ±20 Vejen >C10-C25 <320 <360 GC-FID ±20 Vejen >C6-C25 Sum # # GC-FID ±20 Vejen Bensen < GC-MS ±20 Vejen Toluen <3.2 <3.6 GC-MS ±20 Vejen Etylbensen < GC-MS ±20 Vejen o-xylen < GC-MS ±20 Vejen m/p-xylen 1.5 >4.3 GC-MS ±20 Vejen C9-aromater < GC-MS ±20 Vejen C10-aromater <1.9 <2.1 GC-MS ±20 Vejen Kloroform <0.64 <0.71 GC-MS ±20 Vejen 1,1,1-Trikloretan <0.64 <0.71 GC-MS ±20 Vejen Tetraklormetan <0.64 <0.71 GC-MS ±20 Vejen Trikloretylen <0.64 <0.71 GC-MS ±20 Vejen Tetrakloretylen <0.64 <0.71 GC-MS ±20 Vejen Vinylklorid <0.26 <0.29 GC-MS ±30 Vejen 1,1-Dikloreten <0.26 <0.29 GC-MS ±24 Vejen trans-1,2-dikloreten <0.26 <0.29 GC-MS ±20 Vejen cis-1,2-dikloreten <0.26 <0.29 GC-MS ±28 Vejen 1,1-Dikloretan <0.26 <0.29 GC-MS ±20 Vejen 1,2-Dikloretan <0.064 <0.071 GC-MS ±20 Vejen Kloretan** <1.9 <2.1 GC-MS ±30 Vejen ¹ : Resultat beräknat från kunduppgift # : Ingen parameter påvisad. **: Omfattas ej av ackrediteringen. < : Mindre än > : Större än Ackrediterad enligt DS EN ISO/IEC DANAK 168 Denna analysrapport är elektroniskt signerad. Per-Anders Frändberg, Analytical Service Manager Eurofins Pegasuslab AB Rapportkod: AR-17-LU Sid 2 av 4 Box 97, Uppsala * Tel * Org. nr Besöksadress: Rapsgatan 21, Uppsala *

45 Provkommentarer Objekt: Kv Kata PG1702, 70 cm. BTEX+TVOC+C9-C10 aromater+klor.lösn.medel+klor.nedb. Resultatet för m- och p-xylen redovisas som större än på grund av genomslag till kontrollskiktet. Denna analysrapport är elektroniskt signerad. Per-Anders Frändberg, Analytical Service Manager Eurofins Pegasuslab AB Rapportkod: AR-17-LU Sid 3 av 4 Box 97, Uppsala * Tel * Org. nr Besöksadress: Rapsgatan 21, Uppsala *

46 ANSVAR Eurofins Pegasuslab AB ansvarar för provets hantering från ankomsten till laboratoriet till dess att provsvaret är klart, skickat till kund och arkiverat. Eurofins Pegasuslab AB ansvarar inte för provets hantering vid provtagning och transport till laboratoriet. *CA = Eurofins Miljø A/S, Vejen Denna analysrapport är elektroniskt signerad. Per-Anders Frändberg, Analytical Service Manager Eurofins Pegasuslab AB Rapportkod: AR-17-LU Sid 4 av 4 Box 97, Uppsala * Tel * Org. nr Besöksadress: Rapsgatan 21, Uppsala *

47 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Sweco Environment AB Katarina Berg Vasagatan VÄSTERÅS AR-17-SL Í%R%^Â!6R}0Î Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: SW ,5 Djup (m) Provtagare Provtagningsdatum 0-0,5 Ola Nordqvist Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 91.6 % 5% SS-EN 12880:2000 Arsenik As 2.6 mg/kg Ts 30% SS / ICP-AES Barium Ba 38 mg/kg Ts 20% SS / ICP-AES Bly Pb 20 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 4.7 mg/kg Ts 30% SS / ICP-AES Koppar Cu 19 mg/kg Ts 30% SS / ICP-AES Krom Cr 16 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 8.2 mg/kg Ts 30% SS / ICP-AES Vanadin V 23 mg/kg Ts 35% SS / ICP-AES Zink Zn 76 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Ola Nordqvist (ola.nordqvist@sweco.se) Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 1 av 1

48 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Sweco Environment AB Katarina Berg Vasagatan VÄSTERÅS AR-17-SL Í%R%^Â!6R~9Î Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: SW1702 0,3-1 Djup (m) Provtagare Provtagningsdatum 0,3-1 Ola Nordqvist Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 92.6 % 5% SS-EN 12880:2000 Arsenik As < 2.0 mg/kg Ts 30% SS / ICP-AES Barium Ba 23 mg/kg Ts 20% SS / ICP-AES Bly Pb 13 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 5.0 mg/kg Ts 30% SS / ICP-AES Koppar Cu 9.6 mg/kg Ts 30% SS / ICP-AES Krom Cr 26 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg < mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 9.8 mg/kg Ts 30% SS / ICP-AES Vanadin V 24 mg/kg Ts 35% SS / ICP-AES Zink Zn 51 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Ola Nordqvist (ola.nordqvist@sweco.se) Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 1 av 1

49 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Sweco Environment AB Katarina Berg Vasagatan VÄSTERÅS AR-17-SL Í%R%^Â!7~cFÎ Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: SW1704 0,2-0,5 Djup (m) Provtagare Provtagningsdatum 0,2-0,5 Ola Nordqvist Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 88.7 % 5% SS-EN 12880:2000 Bensen < mg/kg Ts 30% EPA 5021 Toluen < 0.10 mg/kg Ts 30% EPA 5021 Etylbensen < 0.10 mg/kg Ts 30% EPA 5021 M/P/O-Xylen < 0.10 mg/kg Ts 30% EPA 5021 Summa TEX < 0.20 mg/kg Ts 30% EPA 5021 Alifater >C5-C8 < 5.0 mg/kg Ts 35% SPI 2011 Alifater >C8-C10 < 3.0 mg/kg Ts 35% SPI 2011 Alifater >C10-C12 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C12-C16 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C16-C35 < 10 mg/kg Ts 30% SPI 2011 Alifater >C5-C16 < 9.0 mg/kg Ts Aromater >C8-C10 < 4.0 mg/kg Ts 30% SPI 2011 Aromater >C10-C mg/kg Ts 20% SPI 2011 Metylkrysener/benzo(antracener 2.1 mg/kg Ts 25% SIS: TK 535 N 012 Metylpyren/fluorantener 5.8 mg/kg Ts 25% SIS: TK 535 N 012 Aromater >C16-C mg/kg Ts 25% SIS: TK 535 N 012 Oljetyp < C10 Oljetyp > C10 Utgår Utgår * * Benso(antracen 3.2 mg/kg Ts 25% ISO 18287:2008 mod Krysen 2.6 mg/kg Ts 25% ISO 18287:2008 mod Benso(b,k)fluoranten 4.9 mg/kg Ts 25% ISO 18287:2008 mod Benzo(pyren 2.7 mg/kg Ts 25% ISO 18287:2008 mod Indeno(1,2,3-cd)pyren 1.8 mg/kg Ts 25% ISO 18287:2008 mod Dibenso(a,h)antracen 0.38 mg/kg Ts 30% ISO 18287:2008 mod Naftalen < mg/kg Ts 25% ISO 18287:2008 mod Acenaftylen 0.57 mg/kg Ts 40% ISO 18287:2008 mod insända provet. Sida 1 av 2

50 AR-17-SL Í%R%^Â!7~cFÎ Acenaften mg/kg Ts 25% ISO 18287:2008 mod Fluoren 0.18 mg/kg Ts 30% ISO 18287:2008 mod Fenantren 2.6 mg/kg Ts 25% ISO 18287:2008 mod Antracen 0.78 mg/kg Ts 25% ISO 18287:2008 mod Fluoranten 7.2 mg/kg Ts 25% ISO 18287:2008 mod Pyren 6.1 mg/kg Ts 25% ISO 18287:2008 mod Benzo(g,h,i)perylen 1.8 mg/kg Ts 25% ISO 18287:2008 mod Summa PAH med låg molekylvikt 0.62 mg/kg Ts Summa PAH med medelhög molekylvikt 17 mg/kg Ts Summa PAH med hög molekylvikt 17 mg/kg Ts Summa cancerogena PAH 16 mg/kg Ts Summa övriga PAH 19 mg/kg Ts Summa totala PAH16 35 mg/kg Ts Arsenik As 4.0 mg/kg Ts 30% SS / ICP-AES Barium Ba 97 mg/kg Ts 20% SS / ICP-AES Bly Pb 110 mg/kg Ts 30% SS / ICP-AES Kadmium Cd 0.64 mg/kg Ts 30% SS / ICP-AES Kobolt Co 6.4 mg/kg Ts 30% SS / ICP-AES Koppar Cu 59 mg/kg Ts 30% SS / ICP-AES Krom Cr 22 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg 0.19 mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 11 mg/kg Ts 30% SS / ICP-AES Vanadin V 30 mg/kg Ts 35% SS / ICP-AES Zink Zn 510 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Ola Nordqvist (ola.nordqvist@sweco.se) Annette Carlsson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 2 av 2

51 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Sweco Environment AB Katarina Berg Vasagatan VÄSTERÅS AR-17-SL Í%R%^Â!7~:qÎ Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: SW1703 0,1-0,5 Djup (m) Provtagare Provtagningsdatum 0,1-0,5 Ola Nordqvist Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 89.2 % 5% SS-EN 12880:2000 Bensen < mg/kg Ts 30% EPA 5021 Toluen < 0.10 mg/kg Ts 30% EPA 5021 Etylbensen < 0.10 mg/kg Ts 30% EPA 5021 M/P/O-Xylen < 0.10 mg/kg Ts 30% EPA 5021 Summa TEX < 0.20 mg/kg Ts 30% EPA 5021 Alifater >C5-C8 < 5.0 mg/kg Ts 35% SPI 2011 Alifater >C8-C10 < 3.0 mg/kg Ts 35% SPI 2011 Alifater >C10-C12 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C12-C16 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C16-C35 < 10 mg/kg Ts 30% SPI 2011 Alifater >C5-C16 < 9.0 mg/kg Ts Aromater >C8-C10 < 4.0 mg/kg Ts 30% SPI 2011 Aromater >C10-C16 < 0.90 mg/kg Ts 20% SPI 2011 Metylkrysener/benzo(antracener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Metylpyren/fluorantener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Aromater >C16-C35 < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Oljetyp < C10 Oljetyp > C10 Utgår Utgår * * Benso(antracen 0.29 mg/kg Ts 25% ISO 18287:2008 mod Krysen 0.40 mg/kg Ts 25% ISO 18287:2008 mod Benso(b,k)fluoranten 0.73 mg/kg Ts 25% ISO 18287:2008 mod Benzo(pyren 0.36 mg/kg Ts 25% ISO 18287:2008 mod Indeno(1,2,3-cd)pyren 0.31 mg/kg Ts 25% ISO 18287:2008 mod Dibenso(a,h)antracen mg/kg Ts 30% ISO 18287:2008 mod Naftalen < mg/kg Ts 25% ISO 18287:2008 mod Acenaftylen mg/kg Ts 40% ISO 18287:2008 mod insända provet. Sida 1 av 2

52 AR-17-SL Í%R%^Â!7~:qÎ Acenaften < mg/kg Ts 25% ISO 18287:2008 mod Fluoren < mg/kg Ts 30% ISO 18287:2008 mod Fenantren 0.22 mg/kg Ts 25% ISO 18287:2008 mod Antracen mg/kg Ts 25% ISO 18287:2008 mod Fluoranten 0.70 mg/kg Ts 25% ISO 18287:2008 mod Pyren 0.60 mg/kg Ts 25% ISO 18287:2008 mod Benzo(g,h,i)perylen 0.28 mg/kg Ts 25% ISO 18287:2008 mod Summa PAH med låg molekylvikt mg/kg Ts Summa PAH med medelhög molekylvikt 1.6 mg/kg Ts Summa PAH med hög molekylvikt 2.4 mg/kg Ts Summa cancerogena PAH 2.1 mg/kg Ts Summa övriga PAH 2.0 mg/kg Ts Summa totala PAH mg/kg Ts Arsenik As 3.7 mg/kg Ts 30% SS / ICP-AES Barium Ba 92 mg/kg Ts 20% SS / ICP-AES Bly Pb 130 mg/kg Ts 30% SS / ICP-AES Kadmium Cd 0.37 mg/kg Ts 30% SS / ICP-AES Kobolt Co 5.4 mg/kg Ts 30% SS / ICP-AES Koppar Cu 43 mg/kg Ts 30% SS / ICP-AES Krom Cr 20 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg 0.17 mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 9.7 mg/kg Ts 30% SS / ICP-AES Vanadin V 27 mg/kg Ts 35% SS / ICP-AES Zink Zn 260 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Ola Nordqvist (ola.nordqvist@sweco.se) Annette Carlsson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 2 av 2

53 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Sweco Environment AB Katarina Berg Vasagatan VÄSTERÅS AR-17-SL Í%R%^Â!7~9hÎ Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: SW1702 0,3-1 Djup (m) Provtagare Provtagningsdatum 0,3-1 Ola Nordqvist Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 92.6 % 5% SS-EN 12880:2000 Bensen < mg/kg Ts 30% EPA 5021 Toluen < 0.10 mg/kg Ts 30% EPA 5021 Etylbensen < 0.10 mg/kg Ts 30% EPA 5021 M/P/O-Xylen < 0.10 mg/kg Ts 30% EPA 5021 Summa TEX < 0.20 mg/kg Ts 30% EPA 5021 Alifater >C5-C8 < 5.0 mg/kg Ts 35% SPI 2011 Alifater >C8-C10 < 3.0 mg/kg Ts 35% SPI 2011 Alifater >C10-C12 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C12-C16 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C16-C35 < 10 mg/kg Ts 30% SPI 2011 Alifater >C5-C16 < 9.0 mg/kg Ts Aromater >C8-C10 < 4.0 mg/kg Ts 30% SPI 2011 Aromater >C10-C16 < 0.90 mg/kg Ts 20% SPI 2011 Metylkrysener/benzo(antracener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Metylpyren/fluorantener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Aromater >C16-C35 < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Oljetyp < C10 Oljetyp > C10 Utgår Utgår * * Benso(antracen mg/kg Ts 25% ISO 18287:2008 mod Krysen mg/kg Ts 25% ISO 18287:2008 mod Benso(b,k)fluoranten 0.18 mg/kg Ts 25% ISO 18287:2008 mod Benzo(pyren mg/kg Ts 25% ISO 18287:2008 mod Indeno(1,2,3-cd)pyren mg/kg Ts 25% ISO 18287:2008 mod Dibenso(a,h)antracen < mg/kg Ts 30% ISO 18287:2008 mod Naftalen < mg/kg Ts 25% ISO 18287:2008 mod Acenaftylen < mg/kg Ts 40% ISO 18287:2008 mod insända provet. Sida 1 av 2

54 AR-17-SL Í%R%^Â!7~9hÎ Acenaften < mg/kg Ts 25% ISO 18287:2008 mod Fluoren < mg/kg Ts 30% ISO 18287:2008 mod Fenantren < mg/kg Ts 25% ISO 18287:2008 mod Antracen < mg/kg Ts 25% ISO 18287:2008 mod Fluoranten mg/kg Ts 25% ISO 18287:2008 mod Pyren mg/kg Ts 25% ISO 18287:2008 mod Benzo(g,h,i)perylen mg/kg Ts 25% ISO 18287:2008 mod Summa PAH med låg molekylvikt < mg/kg Ts Summa PAH med medelhög molekylvikt 0.23 mg/kg Ts Summa PAH med hög molekylvikt 0.60 mg/kg Ts Summa cancerogena PAH 0.50 mg/kg Ts Summa övriga PAH 0.36 mg/kg Ts Summa totala PAH mg/kg Ts Arsenik As < 2.0 mg/kg Ts 30% SS / ICP-AES Barium Ba 23 mg/kg Ts 20% SS / ICP-AES Bly Pb 13 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 5.0 mg/kg Ts 30% SS / ICP-AES Koppar Cu 9.6 mg/kg Ts 30% SS / ICP-AES Krom Cr 26 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg < mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 9.8 mg/kg Ts 30% SS / ICP-AES Vanadin V 24 mg/kg Ts 35% SS / ICP-AES Zink Zn 51 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Ola Nordqvist (ola.nordqvist@sweco.se) Annette Carlsson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 2 av 2

55 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Sweco Environment AB Katarina Berg Vasagatan VÄSTERÅS AR-17-SL Í%R%^Â!7~8_Î Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: SW ,5 Djup (m) Provtagare Provtagningsdatum 0-0,5 Ola Nordqvist Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 91.6 % 5% SS-EN 12880:2000 Bensen < mg/kg Ts 30% EPA 5021 Toluen < 0.10 mg/kg Ts 30% EPA 5021 Etylbensen < 0.10 mg/kg Ts 30% EPA 5021 M/P/O-Xylen < 0.10 mg/kg Ts 30% EPA 5021 Summa TEX < 0.20 mg/kg Ts 30% EPA 5021 Alifater >C5-C8 < 5.0 mg/kg Ts 35% SPI 2011 Alifater >C8-C10 < 3.0 mg/kg Ts 35% SPI 2011 Alifater >C10-C12 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C12-C16 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C16-C35 < 10 mg/kg Ts 30% SPI 2011 Alifater >C5-C16 < 9.0 mg/kg Ts Aromater >C8-C10 < 4.0 mg/kg Ts 30% SPI 2011 Aromater >C10-C16 < 0.90 mg/kg Ts 20% SPI 2011 Metylkrysener/benzo(antracener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Metylpyren/fluorantener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Aromater >C16-C35 < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Oljetyp < C10 Oljetyp > C10 Utgår Utgår * * Benso(antracen < mg/kg Ts 25% ISO 18287:2008 mod Krysen < mg/kg Ts 25% ISO 18287:2008 mod Benso(b,k)fluoranten mg/kg Ts 25% ISO 18287:2008 mod Benzo(pyren < mg/kg Ts 25% ISO 18287:2008 mod Indeno(1,2,3-cd)pyren < mg/kg Ts 25% ISO 18287:2008 mod Dibenso(a,h)antracen < mg/kg Ts 30% ISO 18287:2008 mod Naftalen < mg/kg Ts 25% ISO 18287:2008 mod Acenaftylen < mg/kg Ts 40% ISO 18287:2008 mod insända provet. Sida 1 av 2

56 AR-17-SL Í%R%^Â!7~8_Î Acenaften < mg/kg Ts 25% ISO 18287:2008 mod Fluoren < mg/kg Ts 30% ISO 18287:2008 mod Fenantren < mg/kg Ts 25% ISO 18287:2008 mod Antracen < mg/kg Ts 25% ISO 18287:2008 mod Fluoranten mg/kg Ts 25% ISO 18287:2008 mod Pyren < mg/kg Ts 25% ISO 18287:2008 mod Benzo(g,h,i)perylen < mg/kg Ts 25% ISO 18287:2008 mod Summa PAH med låg molekylvikt < mg/kg Ts Summa PAH med medelhög molekylvikt mg/kg Ts Summa PAH med hög molekylvikt 0.13 mg/kg Ts Summa cancerogena PAH 0.11 mg/kg Ts Summa övriga PAH 0.15 mg/kg Ts Summa totala PAH mg/kg Ts Arsenik As 2.6 mg/kg Ts 30% SS / ICP-AES Barium Ba 38 mg/kg Ts 20% SS / ICP-AES Bly Pb 20 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 4.7 mg/kg Ts 30% SS / ICP-AES Koppar Cu 19 mg/kg Ts 30% SS / ICP-AES Krom Cr 16 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 8.2 mg/kg Ts 30% SS / ICP-AES Vanadin V 23 mg/kg Ts 35% SS / ICP-AES Zink Zn 76 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Ola Nordqvist (ola.nordqvist@sweco.se) Annette Carlsson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 2 av 2

57 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Sweco Environment AB Katarina Berg Vasagatan VÄSTERÅS AR-17-SL Í%R%^Â!7r.sÎ Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: GV1701 0,5-1 Djup (m) Provtagare Provtagningsdatum 0,5-1 Ola Nordqvist Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 96.5 % 5% SS-EN 12880:2000 Bensen < mg/kg Ts 30% EPA 5021 Toluen < 0.10 mg/kg Ts 30% EPA 5021 Etylbensen < 0.10 mg/kg Ts 30% EPA 5021 M/P/O-Xylen < 0.10 mg/kg Ts 30% EPA 5021 Summa TEX < 0.20 mg/kg Ts 30% EPA 5021 Alifater >C5-C8 < 5.0 mg/kg Ts 35% SPI 2011 Alifater >C8-C10 < 3.0 mg/kg Ts 35% SPI 2011 Alifater >C10-C12 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C12-C16 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C16-C35 < 10 mg/kg Ts 30% SPI 2011 Alifater >C5-C16 < 9.0 mg/kg Ts Aromater >C8-C10 < 4.0 mg/kg Ts 30% SPI 2011 Aromater >C10-C16 < 0.90 mg/kg Ts 20% SPI 2011 Metylkrysener/benzo(antracener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Metylpyren/fluorantener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Aromater >C16-C35 < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Oljetyp < C10 Oljetyp > C10 Utgår Utgår * * Benso(antracen < mg/kg Ts 25% ISO 18287:2008 mod Krysen < mg/kg Ts 25% ISO 18287:2008 mod Benso(b,k)fluoranten < mg/kg Ts 25% ISO 18287:2008 mod Benzo(pyren < mg/kg Ts 25% ISO 18287:2008 mod Indeno(1,2,3-cd)pyren < mg/kg Ts 25% ISO 18287:2008 mod Dibenso(a,h)antracen < mg/kg Ts 30% ISO 18287:2008 mod Naftalen < mg/kg Ts 25% ISO 18287:2008 mod Acenaftylen < mg/kg Ts 40% ISO 18287:2008 mod insända provet. Sida 1 av 2

58 AR-17-SL Í%R%^Â!7r.sÎ Acenaften < mg/kg Ts 25% ISO 18287:2008 mod Fluoren < mg/kg Ts 30% ISO 18287:2008 mod Fenantren < mg/kg Ts 25% ISO 18287:2008 mod Antracen < mg/kg Ts 25% ISO 18287:2008 mod Fluoranten < mg/kg Ts 25% ISO 18287:2008 mod Pyren < mg/kg Ts 25% ISO 18287:2008 mod Benzo(g,h,i)perylen < mg/kg Ts 25% ISO 18287:2008 mod Summa PAH med låg molekylvikt < mg/kg Ts Summa PAH med medelhög molekylvikt < mg/kg Ts Summa PAH med hög molekylvikt < 0.11 mg/kg Ts Summa cancerogena PAH < mg/kg Ts Summa övriga PAH < 0.14 mg/kg Ts Summa totala PAH16 < 0.23 mg/kg Ts Arsenik As < 1.9 mg/kg Ts 30% SS / ICP-AES Barium Ba 16 mg/kg Ts 20% SS / ICP-AES Bly Pb 8.8 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 4.7 mg/kg Ts 30% SS / ICP-AES Koppar Cu 18 mg/kg Ts 30% SS / ICP-AES Krom Cr 17 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg < mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 4.6 mg/kg Ts 30% SS / ICP-AES Vanadin V 27 mg/kg Ts 35% SS / ICP-AES Zink Zn 49 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Rapportkommentar: Ersätter tidigare skickad rapport med samma provnummer pga komplettering av resultat på btex, alifater, aromater och PAH. Kopia till: Ola Nordqvist (ola.nordqvist@sweco.se) Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 2 av 2

59 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Sweco Environment AB Katarina Berg Vasagatan VÄSTERÅS AR-17-SL Í%R%^Â!7r-jÎ Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: GV1701 0,1-0,5 Djup (m) Provtagare Provtagningsdatum 0,1-0,5 Ola Nordqvist Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 91.9 % 5% SS-EN 12880:2000 Bensen < mg/kg Ts 30% EPA 5021 Toluen < 0.10 mg/kg Ts 30% EPA 5021 Etylbensen < 0.10 mg/kg Ts 30% EPA 5021 M/P/O-Xylen < 0.10 mg/kg Ts 30% EPA 5021 Summa TEX < 0.20 mg/kg Ts 30% EPA 5021 Alifater >C5-C8 < 5.0 mg/kg Ts 35% SPI 2011 Alifater >C8-C10 < 3.0 mg/kg Ts 35% SPI 2011 Alifater >C10-C12 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C12-C16 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C16-C35 < 10 mg/kg Ts 30% SPI 2011 Alifater >C5-C16 < 9.0 mg/kg Ts Aromater >C8-C10 < 4.0 mg/kg Ts 30% SPI 2011 Aromater >C10-C16 < 0.90 mg/kg Ts 20% SPI 2011 Metylkrysener/benzo(antracener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Metylpyren/fluorantener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Aromater >C16-C35 < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Oljetyp < C10 Oljetyp > C10 Utgår Utgår * * Benso(antracen < mg/kg Ts 25% ISO 18287:2008 mod Krysen < mg/kg Ts 25% ISO 18287:2008 mod Benso(b,k)fluoranten < mg/kg Ts 25% ISO 18287:2008 mod Benzo(pyren < mg/kg Ts 25% ISO 18287:2008 mod Indeno(1,2,3-cd)pyren < mg/kg Ts 25% ISO 18287:2008 mod Dibenso(a,h)antracen < mg/kg Ts 30% ISO 18287:2008 mod Naftalen < mg/kg Ts 25% ISO 18287:2008 mod Acenaftylen < mg/kg Ts 40% ISO 18287:2008 mod insända provet. Sida 1 av 2

60 AR-17-SL Í%R%^Â!7r-jÎ Acenaften < mg/kg Ts 25% ISO 18287:2008 mod Fluoren < mg/kg Ts 30% ISO 18287:2008 mod Fenantren < mg/kg Ts 25% ISO 18287:2008 mod Antracen < mg/kg Ts 25% ISO 18287:2008 mod Fluoranten < mg/kg Ts 25% ISO 18287:2008 mod Pyren < mg/kg Ts 25% ISO 18287:2008 mod Benzo(g,h,i)perylen < mg/kg Ts 25% ISO 18287:2008 mod Summa PAH med låg molekylvikt < mg/kg Ts Summa PAH med medelhög molekylvikt < mg/kg Ts Summa PAH med hög molekylvikt < 0.11 mg/kg Ts Summa cancerogena PAH < mg/kg Ts Summa övriga PAH < 0.14 mg/kg Ts Summa totala PAH16 < 0.23 mg/kg Ts Arsenik As < 2.0 mg/kg Ts 30% SS / ICP-AES Barium Ba 16 mg/kg Ts 20% SS / ICP-AES Bly Pb 10 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 5.4 mg/kg Ts 30% SS / ICP-AES Koppar Cu 16 mg/kg Ts 30% SS / ICP-AES Krom Cr 20 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg < mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 7.5 mg/kg Ts 30% SS / ICP-AES Vanadin V 28 mg/kg Ts 35% SS / ICP-AES Zink Zn 47 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Rapportkommentar: Ersätter tidigare skickad rapport med samma provnummer pga komplettering av resultat på btex, alifater, aromater och PAH. Kopia till: Ola Nordqvist (ola.nordqvist@sweco.se) Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 2 av 2

61 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Sweco Environment AB Katarina Berg Vasagatan VÄSTERÅS AR-17-SL Í%R%^Â!7r,aÎ Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: SW1708 0,5-0,9 Djup (m) Provtagare Provtagningsdatum 0,5-0,9 Ola Nordqvist Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 93.0 % 5% SS-EN 12880:2000 Bensen < mg/kg Ts 30% EPA 5021 Toluen < 0.10 mg/kg Ts 30% EPA 5021 Etylbensen < 0.10 mg/kg Ts 30% EPA 5021 M/P/O-Xylen < 0.10 mg/kg Ts 30% EPA 5021 Summa TEX < 0.20 mg/kg Ts 30% EPA 5021 Alifater >C5-C8 < 5.0 mg/kg Ts 35% SPI 2011 Alifater >C8-C10 < 3.0 mg/kg Ts 35% SPI 2011 Alifater >C10-C12 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C12-C16 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C16-C35 < 10 mg/kg Ts 30% SPI 2011 Alifater >C5-C16 < 9.0 mg/kg Ts Aromater >C8-C10 < 4.0 mg/kg Ts 30% SPI 2011 Aromater >C10-C16 < 0.90 mg/kg Ts 20% SPI 2011 Metylkrysener/benzo(antracener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Metylpyren/fluorantener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Aromater >C16-C35 < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Oljetyp < C10 Oljetyp > C10 Utgår Utgår * * Benso(antracen < mg/kg Ts 25% ISO 18287:2008 mod Krysen < mg/kg Ts 25% ISO 18287:2008 mod Benso(b,k)fluoranten mg/kg Ts 25% ISO 18287:2008 mod Benzo(pyren < mg/kg Ts 25% ISO 18287:2008 mod Indeno(1,2,3-cd)pyren < mg/kg Ts 25% ISO 18287:2008 mod Dibenso(a,h)antracen < mg/kg Ts 30% ISO 18287:2008 mod Naftalen < mg/kg Ts 25% ISO 18287:2008 mod Acenaftylen < mg/kg Ts 40% ISO 18287:2008 mod insända provet. Sida 1 av 2

62 AR-17-SL Í%R%^Â!7r,aÎ Acenaften < mg/kg Ts 25% ISO 18287:2008 mod Fluoren < mg/kg Ts 30% ISO 18287:2008 mod Fenantren < mg/kg Ts 25% ISO 18287:2008 mod Antracen < mg/kg Ts 25% ISO 18287:2008 mod Fluoranten mg/kg Ts 25% ISO 18287:2008 mod Pyren mg/kg Ts 25% ISO 18287:2008 mod Benzo(g,h,i)perylen < mg/kg Ts 25% ISO 18287:2008 mod Summa PAH med låg molekylvikt < mg/kg Ts Summa PAH med medelhög molekylvikt 0.17 mg/kg Ts Summa PAH med hög molekylvikt 0.16 mg/kg Ts Summa cancerogena PAH 0.14 mg/kg Ts Summa övriga PAH 0.23 mg/kg Ts Summa totala PAH mg/kg Ts Arsenik As < 2.0 mg/kg Ts 30% SS / ICP-AES Barium Ba 29 mg/kg Ts 20% SS / ICP-AES Bly Pb 9.9 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 5.0 mg/kg Ts 30% SS / ICP-AES Koppar Cu 12 mg/kg Ts 30% SS / ICP-AES Krom Cr 21 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 8.5 mg/kg Ts 30% SS / ICP-AES Vanadin V 26 mg/kg Ts 35% SS / ICP-AES Zink Zn 51 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Rapportkommentar: Ersätter tidigare skickad rapport med samma provnummer pga komplettering av resultat på btex, alifater, aromater och PAH. Kopia till: Ola Nordqvist (ola.nordqvist@sweco.se) Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 2 av 2

63 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Sweco Environment AB Katarina Berg Vasagatan VÄSTERÅS AR-17-SL Í%R%^Â!7r+XÎ Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: SW1708 0,1-0,5 Djup (m) Provtagare Provtagningsdatum 0,1-0,5 Ola Nordqvist Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 84.9 % 5% SS-EN 12880:2000 Bensen < mg/kg Ts 30% EPA 5021 Toluen < 0.10 mg/kg Ts 30% EPA 5021 Etylbensen < 0.10 mg/kg Ts 30% EPA 5021 M/P/O-Xylen < 0.10 mg/kg Ts 30% EPA 5021 Summa TEX < 0.20 mg/kg Ts 30% EPA 5021 Alifater >C5-C8 < 5.0 mg/kg Ts 35% SPI 2011 Alifater >C8-C10 < 3.0 mg/kg Ts 35% SPI 2011 Alifater >C10-C12 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C12-C16 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C16-C35 < 10 mg/kg Ts 30% SPI 2011 Alifater >C5-C16 < 9.0 mg/kg Ts Aromater >C8-C10 < 4.0 mg/kg Ts 30% SPI 2011 Aromater >C10-C16 < 0.90 mg/kg Ts 20% SPI 2011 Metylkrysener/benzo(antracener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Metylpyren/fluorantener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Aromater >C16-C35 < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Oljetyp < C10 Oljetyp > C10 Utgår Utgår * * Benso(antracen 0.11 mg/kg Ts 25% ISO 18287:2008 mod Krysen 0.14 mg/kg Ts 25% ISO 18287:2008 mod Benso(b,k)fluoranten 0.33 mg/kg Ts 25% ISO 18287:2008 mod Benzo(pyren 0.14 mg/kg Ts 25% ISO 18287:2008 mod Indeno(1,2,3-cd)pyren 0.10 mg/kg Ts 25% ISO 18287:2008 mod Dibenso(a,h)antracen < mg/kg Ts 30% ISO 18287:2008 mod Naftalen < mg/kg Ts 25% ISO 18287:2008 mod Acenaftylen < mg/kg Ts 40% ISO 18287:2008 mod insända provet. Sida 1 av 2

64 AR-17-SL Í%R%^Â!7r+XÎ Acenaften < mg/kg Ts 25% ISO 18287:2008 mod Fluoren < mg/kg Ts 30% ISO 18287:2008 mod Fenantren mg/kg Ts 25% ISO 18287:2008 mod Antracen < mg/kg Ts 25% ISO 18287:2008 mod Fluoranten 0.28 mg/kg Ts 25% ISO 18287:2008 mod Pyren 0.24 mg/kg Ts 25% ISO 18287:2008 mod Benzo(g,h,i)perylen 0.10 mg/kg Ts 25% ISO 18287:2008 mod Summa PAH med låg molekylvikt < mg/kg Ts Summa PAH med medelhög molekylvikt 0.63 mg/kg Ts Summa PAH med hög molekylvikt 0.94 mg/kg Ts Summa cancerogena PAH 0.84 mg/kg Ts Summa övriga PAH 0.77 mg/kg Ts Summa totala PAH mg/kg Ts Arsenik As 3.1 mg/kg Ts 30% SS / ICP-AES Barium Ba 63 mg/kg Ts 20% SS / ICP-AES Bly Pb 73 mg/kg Ts 30% SS / ICP-AES Kadmium Cd 0.22 mg/kg Ts 30% SS / ICP-AES Kobolt Co 7.6 mg/kg Ts 30% SS / ICP-AES Koppar Cu 34 mg/kg Ts 30% SS / ICP-AES Krom Cr 26 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 13 mg/kg Ts 30% SS / ICP-AES Vanadin V 34 mg/kg Ts 35% SS / ICP-AES Zink Zn 130 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Rapportkommentar: Ersätter tidigare skickad rapport med samma provnummer pga komplettering av resultat på btex, alifater, aromater och PAH. Kopia till: Ola Nordqvist (ola.nordqvist@sweco.se) Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 2 av 2

65 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Sweco Environment AB Katarina Berg Vasagatan VÄSTERÅS AR-17-SL Í%R%^Â!7r*OÎ Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: SW1707 0,1-0,5 Djup (m) Provtagare Provtagningsdatum 0,1-0,5 Ola Nordqvist Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 93.4 % 5% SS-EN 12880:2000 Bensen < mg/kg Ts 30% EPA 5021 Toluen < 0.10 mg/kg Ts 30% EPA 5021 Etylbensen < 0.10 mg/kg Ts 30% EPA 5021 M/P/O-Xylen < 0.10 mg/kg Ts 30% EPA 5021 Summa TEX < 0.20 mg/kg Ts 30% EPA 5021 Alifater >C5-C8 < 5.0 mg/kg Ts 35% SPI 2011 Alifater >C8-C10 < 3.0 mg/kg Ts 35% SPI 2011 Alifater >C10-C12 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C12-C16 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C16-C35 18 mg/kg Ts 30% SPI 2011 Alifater >C5-C16 < 9.0 mg/kg Ts Aromater >C8-C10 < 4.0 mg/kg Ts 30% SPI 2011 Aromater >C10-C16 < 0.90 mg/kg Ts 20% SPI 2011 Metylkrysener/benzo(antracener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Metylpyren/fluorantener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Aromater >C16-C35 < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Oljetyp < C10 Oljetyp > C10 Utgår Ospec * * Benso(antracen 0.39 mg/kg Ts 25% ISO 18287:2008 mod Krysen 0.42 mg/kg Ts 25% ISO 18287:2008 mod Benso(b,k)fluoranten 0.67 mg/kg Ts 25% ISO 18287:2008 mod Benzo(pyren 0.40 mg/kg Ts 25% ISO 18287:2008 mod Indeno(1,2,3-cd)pyren 0.25 mg/kg Ts 25% ISO 18287:2008 mod Dibenso(a,h)antracen mg/kg Ts 30% ISO 18287:2008 mod Naftalen < mg/kg Ts 25% ISO 18287:2008 mod Acenaftylen < mg/kg Ts 40% ISO 18287:2008 mod insända provet. Sida 1 av 2

66 AR-17-SL Í%R%^Â!7r*OÎ Acenaften < mg/kg Ts 25% ISO 18287:2008 mod Fluoren < mg/kg Ts 30% ISO 18287:2008 mod Fenantren mg/kg Ts 25% ISO 18287:2008 mod Antracen < mg/kg Ts 25% ISO 18287:2008 mod Fluoranten 0.48 mg/kg Ts 25% ISO 18287:2008 mod Pyren 0.45 mg/kg Ts 25% ISO 18287:2008 mod Benzo(g,h,i)perylen 0.26 mg/kg Ts 25% ISO 18287:2008 mod Summa PAH med låg molekylvikt < mg/kg Ts Summa PAH med medelhög molekylvikt 1.0 mg/kg Ts Summa PAH med hög molekylvikt 2.4 mg/kg Ts Summa cancerogena PAH 2.2 mg/kg Ts Summa övriga PAH 1.3 mg/kg Ts Summa totala PAH mg/kg Ts Arsenik As < 2.0 mg/kg Ts 30% SS / ICP-AES Barium Ba 33 mg/kg Ts 20% SS / ICP-AES Bly Pb 35 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 5.8 mg/kg Ts 30% SS / ICP-AES Koppar Cu 24 mg/kg Ts 30% SS / ICP-AES Krom Cr 29 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 9.5 mg/kg Ts 30% SS / ICP-AES Vanadin V 35 mg/kg Ts 35% SS / ICP-AES Zink Zn 90 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Rapportkommentar: Ersätter tidigare skickad rapport med samma provnummer pga komplettering av resultat på btex, alifater, aromater och PAH. Kopia till: Ola Nordqvist (ola.nordqvist@sweco.se) Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 2 av 2

67 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Sweco Environment AB Katarina Berg Vasagatan VÄSTERÅS AR-17-SL Í%R%^Â!7r)FÎ Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: SW1706 1,5-1,8 Djup (m) Provtagare Provtagningsdatum 1,5-1,8 Ola Nordqvist Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 93.2 % 5% SS-EN 12880:2000 Bensen < mg/kg Ts 30% EPA 5021 Toluen < 0.10 mg/kg Ts 30% EPA 5021 Etylbensen < 0.10 mg/kg Ts 30% EPA 5021 M/P/O-Xylen < 0.10 mg/kg Ts 30% EPA 5021 Summa TEX < 0.20 mg/kg Ts 30% EPA 5021 Alifater >C5-C8 < 5.0 mg/kg Ts 35% SPI 2011 Alifater >C8-C10 < 3.0 mg/kg Ts 35% SPI 2011 Alifater >C10-C12 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C12-C16 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C16-C35 < 10 mg/kg Ts 30% SPI 2011 Alifater >C5-C16 < 9.0 mg/kg Ts Aromater >C8-C10 < 4.0 mg/kg Ts 30% SPI 2011 Aromater >C10-C16 < 0.90 mg/kg Ts 20% SPI 2011 Metylkrysener/benzo(antracener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Metylpyren/fluorantener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Aromater >C16-C35 < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Oljetyp < C10 Oljetyp > C10 Utgår Utgår * * Benso(antracen < mg/kg Ts 25% ISO 18287:2008 mod Krysen < mg/kg Ts 25% ISO 18287:2008 mod Benso(b,k)fluoranten < mg/kg Ts 25% ISO 18287:2008 mod Benzo(pyren < mg/kg Ts 25% ISO 18287:2008 mod Indeno(1,2,3-cd)pyren < mg/kg Ts 25% ISO 18287:2008 mod Dibenso(a,h)antracen < mg/kg Ts 30% ISO 18287:2008 mod Naftalen < mg/kg Ts 25% ISO 18287:2008 mod Acenaftylen < mg/kg Ts 40% ISO 18287:2008 mod insända provet. Sida 1 av 3

68 AR-17-SL Í%R%^Â!7r)FÎ Acenaften < mg/kg Ts 25% ISO 18287:2008 mod Fluoren < mg/kg Ts 30% ISO 18287:2008 mod Fenantren < mg/kg Ts 25% ISO 18287:2008 mod Antracen < mg/kg Ts 25% ISO 18287:2008 mod Fluoranten < mg/kg Ts 25% ISO 18287:2008 mod Pyren < mg/kg Ts 25% ISO 18287:2008 mod Benzo(g,h,i)perylen < mg/kg Ts 25% ISO 18287:2008 mod Summa PAH med låg molekylvikt < mg/kg Ts Summa PAH med medelhög molekylvikt < mg/kg Ts Summa PAH med hög molekylvikt < 0.11 mg/kg Ts Summa cancerogena PAH < mg/kg Ts Summa övriga PAH < 0.14 mg/kg Ts Summa totala PAH16 < 0.23 mg/kg Ts Arsenik As 2.7 mg/kg Ts 30% SS / ICP-AES Barium Ba 34 mg/kg Ts 20% SS / ICP-AES Bly Pb 13 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 7.6 mg/kg Ts 30% SS / ICP-AES Koppar Cu 17 mg/kg Ts 30% SS / ICP-AES Krom Cr 37 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg < mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 14 mg/kg Ts 30% SS / ICP-AES Vanadin V 33 mg/kg Ts 35% SS / ICP-AES Zink Zn 57 mg/kg Ts 25% SS / ICP-AES Diklormetan < mg/kg Ts 30% EPA 5021 Triklormetan < mg/kg Ts 25% EPA 5021 Tetraklormetan < mg/kg Ts 25% EPA ,1,2-Trikloreten < mg/kg Ts 20% EPA 5021 Tetrakloreten < mg/kg Ts 20% EPA ,1-Dikloretan < mg/kg Ts 30% EPA ,2-Dikloretan < mg/kg Ts 25% EPA ,1,1-Trikloretan < mg/kg Ts 25% EPA ,1,2-Trikloretan < mg/kg Ts 30% EPA 5021 cis-1,2-dikloreten < mg/kg Ts 30% EPA 5021 trans-1,2-dikloreten < mg/kg Ts 30% EPA 5021 Vinylklorid < mg/kg Ts 25% EPA 5021 Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Rapportkommentar: Ersätter tidigare skickad rapport med samma provnummer pga komplettering av resultat på btex, alifater, aromater och PAH. Kopia till: insända provet. Sida 2 av 3

69 AR-17-SL Í%R%^Â!7r)FÎ Ola Nordqvist Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 3 av 3

70 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Sweco Environment AB Katarina Berg Vasagatan VÄSTERÅS AR-17-SL Í%R%^Â!7r(=Î Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: SW1706 0,2-0,5 Djup (m) Provtagare Provtagningsdatum 0,2-0,5 Ola Nordqvist Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 88.9 % 5% SS-EN 12880:2000 Bensen < mg/kg Ts 30% EPA 5021 Toluen < 0.10 mg/kg Ts 30% EPA 5021 Etylbensen < 0.10 mg/kg Ts 30% EPA 5021 M/P/O-Xylen < 0.10 mg/kg Ts 30% EPA 5021 Summa TEX < 0.20 mg/kg Ts 30% EPA 5021 Alifater >C5-C8 < 5.0 mg/kg Ts 35% SPI 2011 Alifater >C8-C10 < 3.0 mg/kg Ts 35% SPI 2011 Alifater >C10-C12 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C12-C16 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C16-C35 < 10 mg/kg Ts 30% SPI 2011 Alifater >C5-C16 < 9.0 mg/kg Ts Aromater >C8-C10 < 4.0 mg/kg Ts 30% SPI 2011 Aromater >C10-C16 < 0.90 mg/kg Ts 20% SPI 2011 Metylkrysener/benzo(antracener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Metylpyren/fluorantener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Aromater >C16-C35 < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Oljetyp < C10 Oljetyp > C10 Utgår Utgår * * Benso(antracen < mg/kg Ts 25% ISO 18287:2008 mod Krysen mg/kg Ts 25% ISO 18287:2008 mod Benso(b,k)fluoranten mg/kg Ts 25% ISO 18287:2008 mod Benzo(pyren mg/kg Ts 25% ISO 18287:2008 mod Indeno(1,2,3-cd)pyren mg/kg Ts 25% ISO 18287:2008 mod Dibenso(a,h)antracen < mg/kg Ts 30% ISO 18287:2008 mod Naftalen < mg/kg Ts 25% ISO 18287:2008 mod Acenaftylen < mg/kg Ts 40% ISO 18287:2008 mod insända provet. Sida 1 av 2

71 AR-17-SL Í%R%^Â!7r(=Î Acenaften < mg/kg Ts 25% ISO 18287:2008 mod Fluoren < mg/kg Ts 30% ISO 18287:2008 mod Fenantren < mg/kg Ts 25% ISO 18287:2008 mod Antracen < mg/kg Ts 25% ISO 18287:2008 mod Fluoranten mg/kg Ts 25% ISO 18287:2008 mod Pyren mg/kg Ts 25% ISO 18287:2008 mod Benzo(g,h,i)perylen mg/kg Ts 25% ISO 18287:2008 mod Summa PAH med låg molekylvikt < mg/kg Ts Summa PAH med medelhög molekylvikt 0.14 mg/kg Ts Summa PAH med hög molekylvikt 0.27 mg/kg Ts Summa cancerogena PAH 0.23 mg/kg Ts Summa övriga PAH 0.23 mg/kg Ts Summa totala PAH mg/kg Ts Arsenik As 2.1 mg/kg Ts 30% SS / ICP-AES Barium Ba 32 mg/kg Ts 20% SS / ICP-AES Bly Pb 17 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 6.6 mg/kg Ts 30% SS / ICP-AES Koppar Cu 16 mg/kg Ts 30% SS / ICP-AES Krom Cr 22 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 9.5 mg/kg Ts 30% SS / ICP-AES Vanadin V 27 mg/kg Ts 35% SS / ICP-AES Zink Zn 59 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Rapportkommentar: Ersätter tidigare skickad rapport med samma provnummer pga komplettering av resultat på btex, alifater, aromater och PAH. Kopia till: Ola Nordqvist (ola.nordqvist@sweco.se) Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 2 av 2

72 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Sweco Environment AB Katarina Berg Vasagatan VÄSTERÅS AR-17-SL Í%R%^Â!7~=%Î Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: SW1705 0,5-1 Djup (m) Provtagare Provtagningsdatum 0,5-1 Ola Nordqvist Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 93.4 % 5% SS-EN 12880:2000 Bensen < mg/kg Ts 30% EPA 5021 Toluen < 0.10 mg/kg Ts 30% EPA 5021 Etylbensen < 0.10 mg/kg Ts 30% EPA 5021 M/P/O-Xylen < 0.10 mg/kg Ts 30% EPA 5021 Summa TEX < 0.20 mg/kg Ts 30% EPA 5021 Alifater >C5-C8 < 5.0 mg/kg Ts 35% SPI 2011 Alifater >C8-C10 < 3.0 mg/kg Ts 35% SPI 2011 Alifater >C10-C12 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C12-C16 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C16-C35 < 10 mg/kg Ts 30% SPI 2011 Alifater >C5-C16 < 9.0 mg/kg Ts Aromater >C8-C10 < 4.0 mg/kg Ts 30% SPI 2011 Aromater >C10-C16 < 0.90 mg/kg Ts 20% SPI 2011 Metylkrysener/benzo(antracener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Metylpyren/fluorantener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Aromater >C16-C35 < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Oljetyp < C10 Oljetyp > C10 Utgår Utgår * * Benso(antracen < mg/kg Ts 25% ISO 18287:2008 mod Krysen < mg/kg Ts 25% ISO 18287:2008 mod Benso(b,k)fluoranten < mg/kg Ts 25% ISO 18287:2008 mod Benzo(pyren < mg/kg Ts 25% ISO 18287:2008 mod Indeno(1,2,3-cd)pyren < mg/kg Ts 25% ISO 18287:2008 mod Dibenso(a,h)antracen < mg/kg Ts 30% ISO 18287:2008 mod Naftalen < mg/kg Ts 25% ISO 18287:2008 mod Acenaftylen < mg/kg Ts 40% ISO 18287:2008 mod insända provet. Sida 1 av 2

73 AR-17-SL Í%R%^Â!7~=%Î Acenaften < mg/kg Ts 25% ISO 18287:2008 mod Fluoren < mg/kg Ts 30% ISO 18287:2008 mod Fenantren < mg/kg Ts 25% ISO 18287:2008 mod Antracen < mg/kg Ts 25% ISO 18287:2008 mod Fluoranten < mg/kg Ts 25% ISO 18287:2008 mod Pyren < mg/kg Ts 25% ISO 18287:2008 mod Benzo(g,h,i)perylen < mg/kg Ts 25% ISO 18287:2008 mod Summa PAH med låg molekylvikt < mg/kg Ts Summa PAH med medelhög molekylvikt < mg/kg Ts Summa PAH med hög molekylvikt < 0.11 mg/kg Ts Summa cancerogena PAH < mg/kg Ts Summa övriga PAH < 0.14 mg/kg Ts Summa totala PAH16 < 0.23 mg/kg Ts Arsenik As < 2.0 mg/kg Ts 30% SS / ICP-AES Barium Ba 15 mg/kg Ts 20% SS / ICP-AES Bly Pb 13 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 5.0 mg/kg Ts 30% SS / ICP-AES Koppar Cu 8.3 mg/kg Ts 30% SS / ICP-AES Krom Cr 28 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg < mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 9.0 mg/kg Ts 30% SS / ICP-AES Vanadin V 21 mg/kg Ts 35% SS / ICP-AES Zink Zn 49 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Ola Nordqvist (ola.nordqvist@sweco.se) Annette Carlsson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 2 av 2

74 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Sweco Environment AB Katarina Berg Vasagatan VÄSTERÅS AR-17-SL Í%R%^Â!7~<ÇÎ Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: SW1705 0,1-0,5 Djup (m) Provtagare Provtagningsdatum 0,1-0,5 Ola Nordqvist Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 93.2 % 5% SS-EN 12880:2000 Bensen < mg/kg Ts 30% EPA 5021 Toluen < 0.10 mg/kg Ts 30% EPA 5021 Etylbensen < 0.10 mg/kg Ts 30% EPA 5021 M/P/O-Xylen < 0.10 mg/kg Ts 30% EPA 5021 Summa TEX < 0.20 mg/kg Ts 30% EPA 5021 Alifater >C5-C8 < 5.0 mg/kg Ts 35% SPI 2011 Alifater >C8-C10 < 3.0 mg/kg Ts 35% SPI 2011 Alifater >C10-C12 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C12-C16 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C16-C35 < 10 mg/kg Ts 30% SPI 2011 Alifater >C5-C16 < 9.0 mg/kg Ts Aromater >C8-C10 < 4.0 mg/kg Ts 30% SPI 2011 Aromater >C10-C16 < 0.90 mg/kg Ts 20% SPI 2011 Metylkrysener/benzo(antracener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Metylpyren/fluorantener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Aromater >C16-C35 < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Oljetyp < C10 Oljetyp > C10 Utgår Utgår * * Benso(antracen < mg/kg Ts 25% ISO 18287:2008 mod Krysen < mg/kg Ts 25% ISO 18287:2008 mod Benso(b,k)fluoranten < mg/kg Ts 25% ISO 18287:2008 mod Benzo(pyren < mg/kg Ts 25% ISO 18287:2008 mod Indeno(1,2,3-cd)pyren < mg/kg Ts 25% ISO 18287:2008 mod Dibenso(a,h)antracen < mg/kg Ts 30% ISO 18287:2008 mod Naftalen < mg/kg Ts 25% ISO 18287:2008 mod Acenaftylen < mg/kg Ts 40% ISO 18287:2008 mod insända provet. Sida 1 av 2

75 AR-17-SL Í%R%^Â!7~<ÇÎ Acenaften < mg/kg Ts 25% ISO 18287:2008 mod Fluoren < mg/kg Ts 30% ISO 18287:2008 mod Fenantren < mg/kg Ts 25% ISO 18287:2008 mod Antracen < mg/kg Ts 25% ISO 18287:2008 mod Fluoranten < mg/kg Ts 25% ISO 18287:2008 mod Pyren < mg/kg Ts 25% ISO 18287:2008 mod Benzo(g,h,i)perylen < mg/kg Ts 25% ISO 18287:2008 mod Summa PAH med låg molekylvikt < mg/kg Ts Summa PAH med medelhög molekylvikt < mg/kg Ts Summa PAH med hög molekylvikt < 0.11 mg/kg Ts Summa cancerogena PAH < mg/kg Ts Summa övriga PAH < 0.14 mg/kg Ts Summa totala PAH16 < 0.23 mg/kg Ts Arsenik As < 2.0 mg/kg Ts 30% SS / ICP-AES Barium Ba 18 mg/kg Ts 20% SS / ICP-AES Bly Pb 12 mg/kg Ts 30% SS / ICP-AES Kadmium Cd < 0.20 mg/kg Ts 30% SS / ICP-AES Kobolt Co 6.0 mg/kg Ts 30% SS / ICP-AES Koppar Cu 8.6 mg/kg Ts 30% SS / ICP-AES Krom Cr 32 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg < mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 10 mg/kg Ts 30% SS / ICP-AES Vanadin V 26 mg/kg Ts 35% SS / ICP-AES Zink Zn 49 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Ola Nordqvist (ola.nordqvist@sweco.se) Annette Carlsson, Rapportansvarig Denna rapport är elektroniskt signerad. insända provet. Sida 2 av 2

76 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Sweco Environment AB Katarina Berg Vasagatan VÄSTERÅS AR-17-SL Í%R%^Â!7~;zÎ Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: SW1704 1,5-1,8 Djup (m) Provtagare Provtagningsdatum 1,5-1,8 Ola Nordqvist Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 89.6 % 5% SS-EN 12880:2000 Bensen < mg/kg Ts 30% EPA 5021 Toluen < 0.10 mg/kg Ts 30% EPA 5021 Etylbensen < 0.10 mg/kg Ts 30% EPA 5021 M/P/O-Xylen < 0.10 mg/kg Ts 30% EPA 5021 Summa TEX < 0.20 mg/kg Ts 30% EPA 5021 Alifater >C5-C8 < 5.0 mg/kg Ts 35% SPI 2011 Alifater >C8-C10 < 3.0 mg/kg Ts 35% SPI 2011 Alifater >C10-C12 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C12-C16 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C16-C35 < 10 mg/kg Ts 30% SPI 2011 Alifater >C5-C16 < 9.0 mg/kg Ts Aromater >C8-C10 < 4.0 mg/kg Ts 30% SPI 2011 Aromater >C10-C16 < 0.90 mg/kg Ts 20% SPI 2011 Metylkrysener/benzo(antracener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Metylpyren/fluorantener 0.65 mg/kg Ts 25% SIS: TK 535 N 012 Aromater >C16-C mg/kg Ts 25% SIS: TK 535 N 012 Oljetyp < C10 Oljetyp > C10 Utgår Utgår * * Benso(antracen 0.35 mg/kg Ts 25% ISO 18287:2008 mod Krysen 0.38 mg/kg Ts 25% ISO 18287:2008 mod Benso(b,k)fluoranten 0.66 mg/kg Ts 25% ISO 18287:2008 mod Benzo(pyren 0.35 mg/kg Ts 25% ISO 18287:2008 mod Indeno(1,2,3-cd)pyren 0.20 mg/kg Ts 25% ISO 18287:2008 mod Dibenso(a,h)antracen mg/kg Ts 30% ISO 18287:2008 mod Naftalen < mg/kg Ts 25% ISO 18287:2008 mod Acenaftylen mg/kg Ts 40% ISO 18287:2008 mod insända provet. Sida 1 av 3
