1 W1070+/W1080ST+ Digital projektor Hemmabioserien Användarhandbok

2 Innehåll Viktiga säkerhetsanvisningar...3 Översikt...6 Projektorns funktioner...6 Förpackningens innehåll...8 Standardtillbehör... 8 Projektorns utsida...9 Kontroller och funktioner...10 Kontrollpanel Fjärrkontroll Installation Välja placering...13 Ställa in önskad storlek på den projicerade bilden...14 Projektionsmått Flytta projektorlinsen vertikalt (endast W1070+) Anslutning Ansluta med videoutrustning...17 Ansluta HDMI-enheter Ansluta smarta enheter Ansluta komponentvideoenheter Ansluta videoenheter Ansluta en dator Användning Starta projektorn...21 Stänga av projektorn...22 Säkra projektorn...23 Använda ett säkerhetskabellås Använda lösenordsfunktionen Välja en ingångskälla...26 Byta namn på en ingångskälla Justera den projicerade bilden...27 Justera projiceringsvinkeln Automatisk justering av bilden Finjustera bildstorlek och skärpa Korrigera keystone Menyfunktioner Om skärmvisningsmenyerna Använda skärmmenyn Grund Skärmmenyn Grund med ingångssignaler anslutna...31 Skärmmenyn Grund utan ingångssignaler anslutna...34 Använda skärmmenyn Avanc Menyn BILDINSTÄLLNINGAR...36 Menyn Ljudkonfig...40 Menyn Visning...41 Menyn SYSTEMINSTÄLLNING: Enkel...43 Menyn SYSTEMINSTÄLLNING: Avancerad...44 Menyn Information...46 Skärmmenyn Avanc. s uppbyggnad...47 Underhåll...49 Skötsel Information om lampan Ta reda på lamptimmar...50 Förlängt lampliv...50 Tidpunkt för byte av lampa...51 Byta lampa...52 Indikatorer Felsökning Specifikationer Projektorspecifikationer...56 Mått...57 Takmontering...57 Frekvenstabell...58 Information om garanti och copyright...63 Garanti Copyright Ansvarsfriskrivning Innehåll

3 Viktiga säkerhetsanvisningar Projektorn är utformad och testad för att uppfylla de senaste säkerhetsnormerna för informationsteknisk utrustning. För att försäkra säkert bruk av denna produkt är det dock viktigt att följa instruktionerna i denna handbok och de som är märkta på produkten. 1. Läs den här handboken innan du använder projektorn. Förvara handboken på ett säkert ställe för framtida referens. 2. Placera alltid projektorn på en plan, horisontal yta vid användning. - Placera inte projektorn på en ostabil vagn, ställ eller bord då den kan falla och skadas. - Placera inget lättantändligt i närheten av projektorn. - Använd inte projektorn om den lutar mer än 10 grader åt vänster eller höger eller mer än 15 grader från fram- till bakdelen. 4. Placera inte projektorn i någon av följande miljöer: - I trånga eller dåligt ventilerade utrymmen. Se till att det är minst 50 cm avstånd från väggar och fritt luftflöde runt projektorn. - Där det finns risk för extremt höga temperaturer, t.ex. inuti en bil med alla fönster stängda. - Där mycket hög luftfuktighet, mycket damm eller cigarettrök kan förorena optiska komponenter, förkorta projektorns livslängd och göra skärmen mörk. 3. Förvara inte projektorn på högkant. Om du gör det kan den välta, vilket kan vålla kroppsskada eller andra skador. - Nära brandlarm. - Där den omgivande temperaturen är över 35 C/95 F. - På högre höjd än 3000 m (10000 fot) m (10000 fot) 0 m (0 fot) Viktiga säkerhetsanvisningar 3

4 5. Blockera inte ventilationshålen när projektorn är igång (gäller även i vänteläge). - Täck inte över projektorn med något föremål. - Placera inte projektorn på en filt, säng eller annan mjuk yta. 9. Titta aldrig rakt in i projektorns lins medan den används. Din syn kan skadas. 6. I områden där nätspänningen kan variera med ±10 volt bör du ansluta en spänningsstabilisator, ett överspänningsskydd eller en enhet för strömförsörjning utan avbrott (UPS) mellan projektorn och eluttaget. 10. Använd inte projektorlampan längre än angiven livslängd. Om du använder lampan längre än den angivna livslängden finns det en viss risk att den exploderar. 7. Kliv inte på projektorn och placera inte några föremål ovanpå den. 11. Lampan blir mycket varm när projektorn används. Låt projektorn kylas av under cirka 45 minuter innan du tar bort lampmonteringen för att byta lampa. 8. Placera inte vätska i närheten av projektorn. Garantin upphävs om du spiller vätska i projektorn. Om projektorn blir blöt kopplar du bort nätsladden från vägguttaget och ringer till BenQ för att få projektorn reparerad. 12. Försök aldrig att byta lampmonteringen förrän projektorn har svalnat och du har dragit ut nätsladden ur vägguttaget. 4 Viktiga säkerhetsanvisningar

5 13. Med den här projektorn kan du visa omvända bilder för takmontering. Använd endast BenQ:s takmonteringssats för montering. 15. Projektorn får endast lämnas in till en kvalificerad tekniker när den behöver servas eller repareras. Montera projektorn i taket Om du tänker montera projektorn i taket rekommenderar vi starkt att du använder en takmonteringssats från BenQ och noga försäkrar dig om att den är ordentligt och säkert fastsatt. Om du använder en takmonteringssats av annat märke än BenQ finns det en risk att projektorn kan ramla ned från taket pga. olämplig fastsättning med fel mått eller skruvlängd. Du kan köpa en takmonteringssats av märket BenQ från samma handlare som sålde dig din BenQprojektor. BenQ rekommenderar även att du anskaffar ett separat kensingtonlås med säkerhetskabel och fäster det i fästet för kensingtonlås på projektorn och till takmonteringsfästets bottenplatta. Detta fungerar då även som en hållare för projektorn om den skulle lossna från takfästet. 14. Försök inte plocka isär projektorn. Inuti apparaten finns högspänning som kan vara livsfarlig om du råkar beröra ledande delar. Den enda komponent som kan servas av användaren är lampan. Se sidan 52. Du får inte på några villkor lossa eller ta bort några andra höljen. Servicearbete får endast utföras av kvalificerad servicepersonal. Fuktkondens Använd aldrig projektorn direkt efter att du flyttat den från en kall plats till en varm plats. När projektorn exponeras för en sådan temperaturförändring, kan fukt kondenseras på de kritiska inre delarna. För att förhindra projektorn från möjlig skada, ska den inte användas på minst 2 timmar när det förekommer en plötslig temperaturförändring. Undvik flyktiga vätskor Använd inte flyktiga vätskor, t.ex. insektsmedel eller vissa sorters rengöringsmedel, nära projektorn. Låt inte gummi- eller plastprodukter vidröra projektorn under en längre tid. De kommer att lämna märken på ytan. Om rengöringen utförs med ett kemiskt behandlat tyg måste du följa säkerhetsanvisningarna för rengöringsprodukten. Kassering Denna produkt innehåller följande material som är skadliga för människokroppen och miljön. Bly, som finns i lödmetall. Kvicksilver, som används i lampan. Kontakta din lokala miljömyndighet för information om hur du ska kassera produkten eller uttjänta lampor. Behåll originalförpackningen för eventuella framtida transporter. Om du måste packa ner din projektor efter användning, justerar du projektorlinsen till en lämplig position, sätter linsdynan runt linsen och fäster samman linsdynan och projektordynan för att förhindra skada vid transportering. Viktiga säkerhetsanvisningar 5

6 Översikt Projektorns funktioner Full HD-kompatibel Projektorn är kompatibel med formaten Standard Definition TV (SDTV) 480i, 576i, Enhanced Definition television (EDTV) 480p, 576p och High Definition TV (HDTV) 720p, 1080i/p 60Hz, där formatet 1080p ger en äkta 1:1 bildåtergivning. Hög bildkvalitet Projektorn levererar utmärkt bildkvalitet på grund av den höga upplösningen, utmärka hemmabioljusstyrkan, extremt hög kontrast, återgivning i livfull färg och rik gråskala. Hög ljusstyrka Projektorn har extremt hög ljusstyrka som möjliggör enastående bildkvalitet i omgivande ljusförhållanden och utklassar projektorer av standardtyp. Livfull färgåtergivning Projektorn har ett färghjul i 6 segment för verklighetstroget färgdjup och färgskala, något som är ouppnåeligt med färghjul med färre segment. Rik gråskala När du tittar i mörka miljöer ger den automatiska gammakontrollen en utmärkt gråskala som avslöjar detaljer i skuggor och på natten eller i mörka scener. 2D-keystone Projektorn stöder horisontell (sida vid sida) keystone-korrigering, vilket möjliggör ett bredare område för projektorinstallation. När projektorn är placerad utanför centrum ger funktionen 2D-keystone-korrigering, som korrigerar trapetsförvrängning med hjälp av horisontella och vertikala justeringar, flexiblare projektorinstallationsmöjligheter. Två skärmmenyer Två slags skärmmenyer som är utformade för olika användarvanor: Skärmmenyn Grund är intuitiv och konsumentinriktad medan skärmmenyn Avanc. erbjuder mer traditionell användning. Brett utbud av ingångar och videoformat Projektorn stöder ett brett urval av ingångar för anslutning till din video, dator och smarta enheter, inklusive komponentvideo, kompositvideo, persondator (både Macintosh och Windows), HDMI-källa, smarta enheter som stöder MHL och utgångsutlösare för anslutning till automatiserade skärm- och belysningssystem. ISF-certifierad kalibreringskontroll För ökade prestanda finns lägesinställningarna ISF NIGHT och ISF DAY i skärmmenyn, vilka kräver professionell kalibreringsservice från auktoriserade ISF-installatörer. 3D-funktion Om du vill se 3D-filmer, videor och idrottsevenemang på ett mer verklighetstroget sätt med bilddjup via HDMI. Inbyggda kammarhögtalare Inbyggd(a) högtalare som ger blandat monoljud när en ljudingång är inkopplad. 6 Översikt

7 Intuitiv linsförskjutning (W1070+) Den intuitiva styrningen av linsförskjutningsspaken ger ökad flexibilitet vid installationen av projektorn. Kort kastförhållande (W1080ST+) Projektionens korta kastförhållande ger en bildkvalitet i 1080p med ett kortare projiceringsavstånd. SmartEco Tekniken SmartEco minskar lampans strömförbrukning med upp till 70 % beroende på innehållets ljusstyrkenivå när läget SmartEco är valt. Stöd för trådlös FHD-sats (valfritt tillbehör) Se utrustningens dokumentation för användaranvisningar. Översikt 7

8 Förpackningens innehåll Packa försiktigt upp innehållet och kontrollera att nedanstående finns i förpackningen. Vissa artiklar finns eventuellt inte tillgängliga beroende på var du köpt den. Hör med inköpsstället. Standardtillbehör En del tillbehör kan variera från plats till plats. W1070+ W1080ST+ Projektor Fjärrkontroll Batterier Garantikort* Cd-skiva med användarhandbok Snabbstartsguide Nätsladd *Garantikortet medföljer endast i vissa områden. Du kan få mer information av din återförsäljare. Valfria tillbehör Trådlös FHD-sats (WDP01) 8 Översikt

9 Projektorns utsida Framsida och ovansida W W1080ST Baksida och undersida Se Ansluta med videoutrustning för mer information om anslutningar Kontrollpanel (se Kontrollpanel för detaljer.) 2. Lamphölje 3. Ventilation (varmluftsutblås) 4. Justeringsknapp 5. Linsskydd 6. Linsförskjutningsspak 7. Fokus- och zoomningsring 8. Ventilation (kalluftsintag) 9. Högtalargaller 10. Främre IR-sensor 11. Projektorlins 12.HDMI-ingångsport 13. MHL/HDMI dual mode-port Kan även användas för att ladda den anslutna MHL-kompatibla smarta enheten så länge projektorn har ströminmatning. 14. Likströmsuttag på 12 V Det används för att starta externa enheter som t.ex. en elektrisk skärm eller ljuskontroller. Kontakta din återförsäljare för information om hur du ansluter dessa enheter. 15.USB-port av typ A Används för att ladda mottagarboxen i den trådlösa FHD-satsen (WDP01) (valfritt tillbehör). 16.Mini-USB-port Används vid underhåll. 17.Insignalsuttag för RGB (dator)/ komponentvideo (YPbPr/YCbCr) 18. RS-232-kontrollport Används som gränssnitt mot en dator eller ett system för hembiostyrning/ automatisering. 19.Komponentvideoingångar (RCA) Giltiga videosignaler är Y/PB/PR eller Y/CB/CR. 20. Videoingång 21.Ljud- (L/R) ingångar 22.Ljudingång 23. Ljudutgång 24.Anslutning för nätsladd 25.Fot för justering bak 26.Takmonteringshål 27.Monteringshål för trådlös FHD-sats 28.Kensingtonlås Översikt 9

10 Kontroller och funktioner Kontrollpanel Fokusring Justerar den projicerade bildens skärpa. 2. Zoomningsring Justerar bildstorleken. 3. POWER (POWER-indikatorlampa) Tänds eller blinkar när projektorn är i gång. 4. SOURCE Fältet för val av källa visas. 5. IR-sensor för fjärrkontroll (ovansida) 6. STRÖM Slår av och på vänteläget på projektorn. 7. Keystone-/pilknappar ( /, / ) Manuell korrigering av bildförvrängning som uppstår på grund av projiceringsvinkeln. När skärmmenyn är aktiverad kan du använda knapparna #7 och #12 som riktningstangenter för att välja önskade menyalternativ och göra justeringar. 8. BACK Menyinställningarna avslutas och sparas och föregående skärm visas igen. 9. TEMP (TEMPeraturvarningslampa) Lyser rött eller blinkar om projektorn blir för varm. 10.LAMP (LAMPindikator) Anger lampans status. Tänds eller blinkar när det är problem med lampan. 11.AUTO Använder automatiskt bästa uppdateringsfrekvens för den bild som visas. 12.Keystone-/pilknappar ( /, / ) Manuell korrigering av bildförvrängning som uppstår på grund av projiceringsvinkeln. När skärmmenyn är aktiverad kan du använda knapparna #7 och #12 som riktningstangenter för att välja önskade menyalternativ och göra justeringar. 13. OK/MODE Väljer ett tillgängligt bildläge. Bekräftar det valda menyalternativet på skärmmenyn. 14.MENU Öppnar skärmmenyn. Menyinställningarna avslutas och sparas och föregående skärm visas igen. 10 Översikt

11 Fjärrkontroll MENU Öppnar skärmmenyn. Menyinställningarna avslutas och sparas och föregående skärm visas igen. 7.,, Tyst: Slår av och på projektorns ljud. Sänk volymen: Sänker projektorns ljudvolym. Höj volymen: Höjer projektorns ljudvolym. 8. MHL-kontrollknappar ( Bakåt, Spela upp/paus, Framåt, Spola tillbaka, Stopp, Snabbspola framåt) Går till föregående fil/spelar upp/pausar/går till nästa fil/spolar tillbaka/stoppar/snabbspolar framåt under mediauppspelning. Endast tillgänglig när du styr din smarta enhet i MHL-läge. När du är i MHL-anslutningsläge och skärmmenyn är av är de här knapparna tillgängliga för att styra din smarta enhet: pilknappar, OK, BACK, och MHL-kontrollknappar. 9. KEYSTONE Öppnar fönstret 2D-keystone. Använd 1. ON, OFF pilknapparna för att manuellt korrigera Slår av och på projektorn. bildförvrängning som uppstår på grund av 2. 3D, INVERT projiceringsvinkeln. Öppnar menyn 3D och slår av respektive på 10. MODE inverteringsfunktionen (omvänd). Väljer ett tillgängligt bildläge. 3. Pilknappar ( Vänster, Höger, Upp, 11.LIGHT Ned) När du trycker på en knapp på fjärrkontrollen När skärmmenyn är aktiverad kan du använda tänds led-bakgrundsbelysningen i cirka de här knapparna som riktningstangenter för 30 sekunder. Om du trycker på någon annan att välja önskade menyalternativ och göra knapp inom dessa 10 sekunder stängs ledbakgrundsbelysningen av. justeringar. När skärmmenyn är av och du är i MHLanslutningsläge är pilknapparna tillgängliga för 12. AUTO Använder automatiskt bästa uppdateringsfrekvens att styra din smarta enhet. för den bild som visas. 4. OK 13. ECO BLANK Bekräftar det valda objektet i skärmmenyn. Används för att tömma skärmen. När skärmmenyn är av och du är under MHLanslutningsläge, använder du denna knapp för 14. SOURCE Fältet för val av källa visas. att bekräfta valet på skärmmenyn i din smarta enhet. 15. Knappar för justering av bildkvalitet 5. BACK Dessa funktionstangenter utför de funktioner som anges i skärmmenyn. Menyinställningarna avslutas och sparas och föregående skärm visas igen. 16.FINE TUNE När skärmmenyn är av och du är under MHLanslutningsläge, använder du denna knapp för Öppnar fönstret Finjustering av färgtemperatur. Se Finjustering av att återgå till eller stänga skärmmenyn i din färgtemperatur för mer information. smarta enhet. Knapparna PIP och SWAP är inte tillgängliga. Översikt 11

12 Sätta i/byta batterier i fjärrkontrollen 1. Tryck på batteriluckan och skjut den åt sidan så som visas på bilden. 2. Ta bort de gamla batterierna (om några finns) och sätt i två nya AAA-batterier. Försäkra dig om att plus- och minuspolerna är korrekt riktade som på bilden. 3. Skjut tillbaka batteriluckan tills den kommer på plats med ett klick. Låt aldrig fjärrkontrollen och batterierna ligga i varma eller fuktiga miljöer, som kök, badrum, bastu, solarium eller i stängda bilar. Byt endast ut batteriet mot den typ eller motsvarande typ av batteri som rekommenderats av batteritillverkaren. Släng de använda batterierna i enlighet med batteritillverkarens instruktioner och med lokala miljö- och återvinningsföreskrifter. Kasta aldrig batterierna i öppen eld. Det finns risk att det kan explodera. Om batterierna är slut eller om du inte kommer att använda fjärrkontrollen på länge tar du ut batterierna för att förhindra batteriläckage som kan skada fjärrkontrollen. Fjärrkontrollens effektiva räckvidd Du måste hålla fjärrkontrollen i en vinkel inom 30 graders vinkel från projektorns IR-sensor(er) för att den ska fungera. Avståndet mellan fjärrkontrollen och sensorn/sensorerna bör inte överstiga 8 meter (~ 26 fot). Kontrollera att det inte finns någonting mellan fjärrkontrollen och IR-sensorn/sensorerna på projektorn. Kontrollera projektorn från framsidan Kontrollera projektorn från ovansidan Cirka +30º Cirka +30º 12 Översikt

13 Installation Välja placering Innan du väljer en plats att installera projektorn på ska du tänka på följande faktorer: Skärmens storlek och placering Eluttagens placering Placeringen och avståndet mellan projektorn och resten av utrustningen Du kan installera projektorn på följande sätt. 1. Fram: Om du väljer den här placeringen ställer du projektorn nära golvet bakom skärmen. Det här är den vanligaste placeringen, och den gör att det går snabbt att installera och plocka undan projektorn. Sätt på projektorn och gör följande inställningar: MENU > Inställn eller SYSTEMINSTÄLLNING: Enkel > Projektorplacering > Fram 2. Bak: Om du väljer den här placeringen ställer du projektorn nära golvet bakom skärmen. Sätt på projektorn och gör följande inställningar: MENU > Inställn eller SYSTEMINSTÄLLNING: Enkel > Projektorplacering > Bak Då behöver du en särskild skärm för bakprojicering. 3. Takmont fram.: Om du väljer den här placeringen är projektorn fäst i taket framför skärmen. Sätt på projektorn och gör följande inställningar: MENU > Inställn eller SYSTEMINSTÄLLNING: Enkel > Projektorplacering > Takmont fram. Om du vill fästa projektorn i taket kan du köpa en takmonteringssats från BenQ hos en återförsäljare. 4. Takmont bak: Om du väljer den här placeringen är projektorn fäst i taket, bakom skärmen. Sätt på projektorn och gör följande inställningar: MENU > Inställn eller SYSTEMINSTÄLLNING: Enkel > Projektorplacering > Takmont bak Du behöver en särskild skärm för bakprojicering och en takmonteringssats från BenQ. Installation 13

14 Ställa in önskad storlek på den projicerade bilden Storleken på den projicerade bilden påverkas av avståndet mellan projektorlinsen och skärmen, zoominställningen och videoformatet. W1070+ är utrustad med flyttbar lins. Se Flytta projektorlinsen vertikalt (endast W1070+) för mer information. Projektionsmått Ta illustrationen och tabellerna nedan till hjälp för att fastställa projektionsavståndet. 16:9 Bildskärmsdiagonal H B Vertikal förskjutning Skärm Linsens mitt Projiceringsavstånd Skärmens bildförhållande är 16:9 och den projicerade bildens bildförhållande är också 16:9 W1070+ Skärmstorlek Projiceringsavstånd (mm) Vertikal Diagonalt Min. avstånd Max. avstånd förskjutning H (mm) B (mm) Medel Tum mm (max. zoom) (min. zoom) (mm) W1080ST+ Skärmstorlek Projiceringsavstånd (mm) Vertikal Diagonalt Min. avstånd Max. avstånd förskjutning H (mm) B (mm) Medel Tum mm (max. zoom) (min. zoom) (mm) Alla mätvärden är ungefärliga och kan skilja sig från de faktiska måtten. Om du siktar på en permanent installation av projektorn rekommenderar vi att du använder den faktiska projektorn för att fysiskt testa projiceringsstorlek, avstånd och projektorns optiska egenskaper före installationen. På så sätt kan du välja det mest exakta monteringsläget som bäst passar installationsplatsen. 14 Installation

15 UP Flytta projektorlinsen vertikalt (endast W1070+) Kontrollen för vertikal linsförskjutning ger flexibilitet vid installation av din projektor. Den gör att projektorn kan placeras något ovanför eller under överkanten på de projicerade bilderna. Linsförskjutningen uttrycks som ett procenttal av den projicerade bildens höjd. Den mäts som en förskjutning från den projicerade bildens vertikala mitt. Använd spaken för att förskjuta projektionslinsen uppåt eller nedåt inom det tillåtna området beroende på önskad bildposition. Använda linsförskjutningsspaken: 1. Vrid spaken moturs för att frigöra den. 2. Flytta spaken för att justera projiceringsbildens position. 3. Vrid spaken medurs för att låsa den. Vid fast skärmposition Skärm LENS SHIFT DOWN 100% 30% 10% Projektor Vid fast projektorposition 130% 120% UP LENS SHIFT DOWN 110% Dra inte åt spaken för hårt. Bildkvaliteten försämras inte av att justera linsförskjutningen. I sällsynta fall kan bilden bli förvrängd, se Justera den projicerade bilden för mer information. Installation 15

16 Anslutning När du ansluter en signalkälla till projektorn måste du se till att: 1. Stänga av all utrustning innan du gör några anslutningar. 2. Använda rätt signalkabel för respektive källa. 3. Se till att alla sladdar sitter i ordentligt. På anslutningsillustrationerna nedan finns vissa kablar som kanske inte ingår med projektorn (läs Förpackningens innehåll). De finns att köpa i butiker som säljer elektronikutrustning. Illustrationerna nedan är endast avsedda som referens. Anslutningsuttagen baktill på projektorn ser olika ut beroende på projektormodell. Bärbar eller stationär dator Ljud-/videoenhet Högtalare (VGA) Smartphone eller datorplatta VGA-kabel 2. USB-kabel* 3. HDMI-kabel *För uppdatering av fast program. 4. Videokabel 5. L/R-ljudkabel 6. Komponentvideokabel 7. Ljudkablar 8. HDMI-Micro USB-kabel 16 Anslutning

17 Ansluta med videoutrustning Det räcker om du kopplar projektorn till en videokällenhet med ett av anslutningsalternativen. Varje typ av videokälla erbjuder en egen bildkvalitet. Den metod du väljer beror antagligen på tillgängligheten av matchande terminaler på projektorn och videokällenheten enligt vad som beskrivs nedan: Uttagets namn Uttagets utseende Referens Bildkvalitet HDMI-1 HDMI-2/MHL Ansluta HDMI-enheter Ansluta smarta enheter Bäst COMPONENT Ansluta komponentvideoenheter Bättre VIDEO Ansluta videoenheter Normal Dator (D-SUB) Ansluta en dator Bättre På anslutningsillustrationerna nedan finns vissa kablar som kanske inte ingår med projektorn (läs Förpackningens innehåll). De finns att köpa i butiker som säljer elektronikutrustning. Ansluta HDMI-enheter HDMI (High-Definition Multimedia Interface) har stöd för okomprimerad dataöverföring mellan kompatibla enheter, t.ex. DTV-mottagare, DVD-spelare, Blu-ray-spelare och visningen sker med hjälp av en enda kabel. Använd en HDMI-kabel när du gör en anslutning mellan projektorn och HDMI-enheter. HDMI-enhet: Dvd-spelare, digitalmottagare osv. Läs HDMI-inställningar för att försäkra dig om att du väljer rätt sorts ingångskälla för HDMI-signalen. HDMI-kabel Anslutning 17

18 Ansluta smarta enheter Projektorn kan projicera innehållet direkt från en MHL-kompatibel smart enhet. Med en HDMI till Micro USB-kabel eller en HDMI till Micro USB-adapter kan du ansluta dina smarta enheter till projektorn och sedan njuta av ditt innehåll på en stor skärm. Vissa smarta enheter kanske inte är kompatibla med den sladd du använder. Fråga tillverkaren av din smarta enhet för mer detaljerad information. Använd en HDMI till Micro USB-kabel 1. Anslut ena änden av en HDMI till Micro USB-kabel och anslut en ände till HDMI ingångskontakten på projektorn. 2. Anslut den andra änden av HDMI till Micro USB-kabeln till Micro USB-utgången på din smarta enhet. 3. Växla till HDMI/MHL ingångskälla. För att växla ingångssignal, läs Välja en ingångskälla för detaljer. HDMI till Micro USB-kabel Använd en HDMI till Micro USB-adapter och en HDMI-kabel 1. Anslut ena änden av HDMI-kabeln och anslut en ände till HDMI ingångskontakten på projektorn. 2. Anslut den andra änden av HDMI-kabeln till HDMI-ingången på adaptern. 3. Anslut den andra änden av adaptern till Micro USB-utgången på din smarta enhet. 4. Växla till HDMI/MHL ingångskälla. För att växla ingångssignal, läs Välja en ingångskälla för detaljer. HDMI-kabel Ström 18 Anslutning

19 Ansluta komponentvideoenheter Komponentvideokontakter av RCA-typ är avsedda för utgående anslutning till videovisningsenheter. Du bör också ansluta den separata ljudkabeln till en passande ljudförstärkare. AV-utrustning: Dvd-spelare, digitalmottagare osv. Från ljudutgångskontakter Till ljudingångskontakter Komponentvideokabel Ansluta videoenheter Anslut din videoenhet till projektorn med en kompositvideokabel. Du bör också ansluta den separata ljudkabeln till en passande ljudförstärkare. AV-utrustning Från ljudutgångskontakter Till ljudingångskontakter Videokabel Om den videobild som du har valt inte visas när du har slagit på projektorn och valt rätt videokälla kontrollerar du om videokällenheten är påslagen och fungerar som den ska. Anslutning 19

20 Ansluta en dator Ansluta projektorn till en dator med en VGA-kabel. Bärbar eller stationär dator Till ljudingångskontakter Från ljudutgångskontakt VGA-kabel En del bärbara datorer aktiverar inte sina externa videoportar när de ansluts till en projektor. Vanligtvis kan du aktivera/avaktivera den externa skärmen med tangentkombinationen Fn + F3 eller CRT/LCD. Leta upp en funktionstangent med texten CRT/LCD eller en funktionstangent med en bildskärmssymbol på den bärbara datorn. Tryck samtidigt på Fn och funktionstangenten. Se din bärbara dators dokumentation för att ta reda på datorns tangentkombination. 20 Anslutning

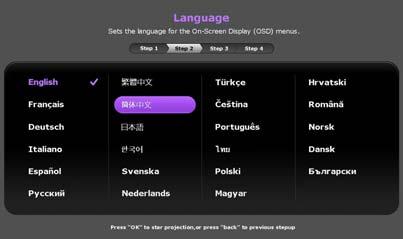

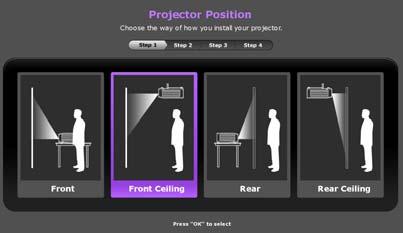

21 Användning Starta projektorn 1. Anslut nätsladden till projektorn och till ett nätuttag. Slå på strömbrytaren till nätuttaget (i tillämpliga fall). När du har slagit på strömmen lyser projektorns POWER (POWERindikatorlampa) med orangefärgat sken. Använd den medföljande nätsladden för att undvika risker som t.ex. elektriska stötar och brand. 2. Tryck på på projektorn eller på fjärrkontrollen för att starta projektorn. Så snart som lampan tänds hörs en Strömbrytarton. POWER (POWER-indikatorlampa) blinkar med grönt sken och lyser med konstant grönt sken när projektorn är på. Fläktarna går igång och en startbild visas på skärmen under några sekunder medan projektorn värms upp. Projektorn svarar inte på ytterligare kommandon medan den värms upp. Se Signal för påslagning/avstängning för information om hur du slår av signalen. 3. Om det är första gången du startar projektorn visas installationsguiden som hjälper dig att ställa in projektorn för användning. Om du redan har gjort det kan du hoppa över detta steg och gå till steg 4. Använd pilknapparna ( / / / ) på projektorn eller fjärrkontrollen för att navigera igenom menyalternativen. Använd OK för att bekräfta det valda menyalternativet. Skärmbilderna i installationsguiden nedan är endast avsedda som referens och kan se annorlunda ut i verkligheten. Steg 1: Ange Projektorplacering. För mer information om projektorplacering, se Välja placering. Steg 2: Ange Språk för skärmmenyn. Användning 21

22 Steg 3: Ange 2D-keystone. Steg 4: Ange Autom.källa. Nu är du färdig med grundinställningarna. 4. Om du blir ombedd att ange lösenord använder du pilknapparna på projektorn eller fjärrkontrollen för att ange ett sexsiffrigt lösenord. Se Använda lösenordsfunktionen för mer information. 5. Sätt på de anslutna enheterna. 6. Projektorn börjar söka efter tillgängliga ingångssignaler. Den aktuella ingångssignalen som söks visas på skärmen. Om projektorn inte hittar en giltig signal visas meddelandet "Ingen signal". Du kan välja önskad ingångssignal genom att trycka på SOURCE på projektorn eller fjärrkontrollen. 7. Om den horisontella frekvensen på ingångskällan överstiger projektorns frekvensområde kommer meddelandet "Ingen signal" att visas på skärmen. Det finns kvar på skärmen tills du ändrar ingångskällan till en som stöds. Stänga av projektorn 1. Tryck på på projektorn eller på fjärrkontrollen. Projektorn visar ett bekräftelsemeddelande om avstängning. 2. Tryck på eller en gång till. POWER (POWERindikatorlampa) blinkar orange och fläktarna körs ungefär i två minuter för att kyla ner lampan. Projektorn svarar inte på några kommandon förrän avkylningsprocessen är färdig. 3. När avkylningsprocessen är färdig hörs en "Avstängningston" och POWER (POWER-indikatorlampa) lyser med stadigt orange sken. Se Signal för påslagning/avstängning för information om hur du slår av signalen. När du inte tänker använda projektorn under en längre period ska du koppla ur nätsladden från eluttaget. Sätt aldrig på projektorn direkt efter att du har stängt av den, eftersom extrem hetta kan förkorta lamptiden. Lamptiden kan variera beroende på olika miljöförhållanden och användning. 22 Användning

23 Säkra projektorn Använda ett säkerhetskabellås Projektorn måste installeras på en säker plats för att undvika att den stjäls. Om inte kan du köpa ett lås, t.ex. ett Kensingtonlås, för att säkra projektorn. Lokalisera öppningen för Kensingtonlås som finns på projektorn. Se punkt 28 på sidan 9 för information. Ett Kensington säkerhetskabelslås är vanligtvis en kombination av nyckel/nycklar och lås. Se låsets dokumentation för användaranvisningar. Använda lösenordsfunktionen I säkerhetssyfte och för att förhindra obehörig användning kan du ställa in ett lösenord via skärmmenyn. När lösenordet är inställt och funktionen aktiverad är projektorn lösenordsskyddad. Användare som inte vet det rätta lösenordet kan inte använda projektorn. Om du aktiverar lösenordsfunktionen men glömmer bort lösenordet går det inte att använda projektorn. Skriv ned lösenordet och spara det på ett säkert ställe för framtida bruk. Ställa in ett lösenord Om du ställer in ett lösenord och strömbrytarlåset är aktiverat kan projektorn inte användas om inte rätt lösenord anges varje gång projektorn sätts på. För att göra detta måste du först och främst öppna skärmmenyn Avanc. (se 30 för mer information). 1. Gå till SYSTEMINSTÄLLNING: Avancerad > Lösenord för att visa fönstret Lösenord. 2. Välj Ändra lösenord och tryck på OK för att visa fönstret Ange lösenord. Ange lösenord Tillb. 3. Som synes i fönstret representerar de fyra piltangenterna ( / / / ) 4 siffror (1, 2, 3, 4). Använd pilknapparna på projektorn eller fjärrkontrollen för att ställa in ett sexsiffrigt lösenord. Siffrorna visas som ****** när du skriver in dem. 4. Ange samma lösenord för att bekräfta och återgå till fönstret Lösenord. 5. Välj Strömbrytarlås och använd / för att välja På. 6. Ange det aktuella lösenordet för att aktivera funktionen. 7. Tryck på BACK för att spara ändringarna och avsluta. Användning 23

24 Om du glömmer bort lösenordet Om du aktiverar lösenordsfunktionen måste du ange lösenordet varje gång du sätter på projektorn. När du anger fel lösenord visas felmeddelandet åtföljt av fönstret Ange lösenord. Under skärmmenyn Avanc. Under skärmmenyn Grund Lösenordsfel Försök igen. Lösenordsfel Försök igen. Du kan försöka igen genom att ange ett nytt sexsiffrigt lösenord, eller, om du absolut inte kan komma ihåg det kan du återställa lösenordet. Se Starta proceduren för återställning av lösenordet för mer information. Om du har angett ett felaktigt lösenord fem gånger i följd stängs projektorn automatiskt av efter en liten stund. Starta proceduren för återställning av lösenordet 1. Kontrollera att fönstret Lösenord visas på skärmen. Tryck sedan och håll in AUTO på projektorn eller fjärrkontrollen i 3 sekunder. Projektorn kommer att visa ett kodat nummer på skärmen. Under skärmmenyn Avanc. Under skärmmenyn Grund ÅTERSTÄLLA LÖSENORD Skriv ned återställningskoden, och kontakta BenQs kundtjänst. Återställningskod: ÅTERSTÄLLA LÖSENORD Skriv ned återställningskoden, och kontakta BenQs kundtjänst. Återställningskod: XXX XXX XXX XXX XXX XXX XXX XXX Tillb. 2. Skriv ned numret och stäng av projektorn. 3. Be om hjälp att avkoda numret på ditt lokala BenQ-servicecenter. Du kan bli ombedd att visa upp köpekvittot på projektorn som bevis på att det är du som är ägaren. "XXX" i ovanstående meddelanden representerar siffror som varierar mellan olika modeller. 24 Användning

25 Ändra lösenordet För att göra detta måste du först och främst komma åt skärmmenyn Avanc. (se 30 för mer information). 1. Gå till SYSTEMINSTÄLLNING: Avancerad > Lösenord för att visa fönstret Lösenord. 2. Välj Ändra lösenord och tryck på OK för att visa fönstret ANGE AKTUELLT LÖSENORD. ANGE AKTUELLT LÖSENORD Tillb. 3. Använd pilknapparna på projektorn eller fjärrkontrollen för att ange det gamla lösenordet. Om lösenordet är korrekt, visas fönstret "ANGE NYTT LÖSENORD". Om lösenordet inte stämmer visas felmeddelandet, sedan visas fönstret "ANGE AKTUELLT LÖSENORD" och du kan försöka igen. Du kan antingen försöka med ett annat lösenord eller trycka på BACK för att avbryta ändringen. 4. Ange ett nytt lösenord. 5. Ange samma lösenord igen för att bekräfta. Skriv ned lösenordet och spara det på ett säkert ställe för framtida bruk. 6. Du har angett ett nytt lösenord. Kom ihåg att ange det nya lösenordet nästa gång du startar projektorn. 7. Tryck på BACK för att spara ändringarna och avsluta. Avaktivera lösenordsfunktionen För att göra detta måste du först och främst öppna skärmmenyn Avanc. (se 30 för mer information). 1. Gå till SYSTEMINSTÄLLNING: Avancerad > Lösenord för att visa fönstret Lösenord. 2. Välj Strömbrytarlås och använd / för att välja Av. 3. Ange det aktuella lösenordet. Om lösenordet är korrekt, visas i fönstret Lösenord att Strömbrytarlås är Av. Du blir inte ombedd att ange lösenordet nästa gång du sätter på projektorn. Om lösenordet inte stämmer visas felmeddelandet, sedan visas fönstret "ANGE AKTUELLT LÖSENORD" och du kan försöka igen. Du kan antingen försöka med ett annat lösenord eller trycka på BACK för att avbryta ändringen. 4. Tryck på BACK för att spara ändringarna och avsluta. Även om du avaktiverar lösenordsfunktionen bör du ha det gamla lösenordet nedskrivet och sparat om du skulle behöva aktivera lösenordsfunktionen igen genom att ange det gamla lösenordet. Användning 25

26 Välja en ingångskälla Projektorn kan anslutas till flera enheter samtidigt. Den visar emellertid endast en helskärm åt gången. Projektorn söker vid start automatiskt efter tillgängliga signaler. Om du vill att projektorn alltid ska söka efter signalerna automatiskt: Öppna skärmmenyn Avanc. går du till menyn SYSTEMINSTÄLLNING: Enkel och aktiverar Autom.källa. (se "Autom.källa" på sidan 43) I skärmmenyn Grund om ingen signal är ansluten till projektorn, går du till Autom.källa och aktiverar det, om det finns signaler anslutna går du till menyn Inställnoch aktiverar sedan Autom.källa. (se "Autom.källa" på sidan 32 och 34) Att välja videokälla: 1. Tryck på SOURCE på projektorn eller fjärrkontrollen för att visa källvalsfältet. Källa HDMI1 HDMI2 MHL PC Video Component 2. Tryck på / tills önskad signal är markerad och tryck därefter på OK. När källan hittats visas information om den valda källan på skärmen i sekunder. Om det finns flera anslutna enheter kan du söka efter en till signal genom att upprepa stegen 1-2. Projektorns ursprungliga visningsupplösning är bildförhållandet 16:9. Du bör välja och använda en ingångssignal som matar ut med den här upplösningen för att få bästa resultat vid bildvisning. Alla andra upplösningar skalförändras av projektorn beroende på inställningen för Bildförhållande, vilket kan orsaka förvrängning eller sämre bildskärpa. Se Bildförhållande för mer information. Byta namn på en ingångskälla Du kan byta namn på den aktuella ingångskällan i källvalsfältet. För att göra detta måste du först och främst öppna skärmmenyn Avanc. (se 30 för mer information). 1. Tryck på MENU och använd sedan / för att gå till SYSTEMINSTÄLLNING: Enkel. 2. Tryck på och välj Byt källnamn och tryck på OK för att visa fönstret Byt källnamn. 3. Tryck på / / / tills du nått önskat tecken. 4. När du är klar trycker du på BACK för att spara ändringarna och avsluta. 26 Användning

27 Justera den projicerade bilden Justera projiceringsvinkeln Projektorn är utrustad med en justeringsfot på framsidan och en fot för justering bak. Med hjälp av dessa kan du ändra bildhöjd och projiceringsvinkel. Så här justerar du projektorn: 1. Tryck på justeringsknappen och lyft den främre delen av projektorn. När bilden är positionerad på önskad plats släpper du justeringsknappen så låses foten i det läget. 2. Finjustera den horisontella vinkeln genom att skruva på den bakre justeringsfoten. Fäll in foten genom att hålla upp projektorn samtidigt som du trycker på justeringsknappen. Sätt sedan sakta ned projektorn. Skruva på den bakre foten i motsatt riktning. Om skärmen och projektorn inte är vinkelräta mot varandra blir den projicerade bilden vertikalt trapetsoid. Information om hur du åtgärdar detta finns i Automatisk justering av bilden. Automatisk justering av bilden 1 Titta inte in i linsen när lampan är på. Det starka ljuset från lampan kan skada ögonen. Var försiktig när du trycker på justeringsknappen, eftersom den sitter nära ventilationsutblåset där det kommer ut varm luft. 2 I vissa fall kanske du vill optimera bildkvaliteten. Det gör du genom att trycka på AUTO på projektorn eller fjärrkontrollen. Den inbyggda funktionen Intelligent Auto Adjustment kommer att omjustera värdena för Frekvens och Klocka inom tre sekunder för att ge dig den bästa bildkvaliteten. Aktuell information om ingångskällan visas i hörnet på skärmen i tre sekunder. Den här funktionen är bara tillgänglig när en datorsignal är vald. Finjustera bildstorlek och skärpa För att justera den projicerade bildens storlek vrider du på projektorns zoomningsring. Öka bildskärpan genom att vrida på projektorns fokusring. Användning 27

28 Korrigera keystone Keystone innebär att den projicerade bilden är märkbart bredare längst upp eller längst ned. Det inträffar när projektorn inte står vinkelrätt i förhållande till skärmen. Det kan åtgärdas på ETT av följande sätt. Använd fjärrkontrollen Tryck KEYSTONE för att visa fönstret 2D-keystone. Använda projektorn Tryck på /, /, / eller / för att visa fönstret 2D-keystone. 2D-keystone Tryck på "BACK" för att återgå. använd eller / använd eller / använd eller / använd eller / Korrigera keystone-förvrängning i den övre delen av bilden genom att trycka på eller /. Korrigera keystone-förvrängning i den nedre delen av bilden genom att använda eller /. Korrigera keystone-förvrängning i den högra delen av bilden genom att trycka på eller /. Korrigera keystone-förvrängning i den vänstra delen av bilden genom att trycka på eller /. När du är klar trycker du på BACK för att spara ändringarna och avsluta. 28 Användning

29 Menyfunktioner Om skärmvisningsmenyerna Så att du kan göra olika justeringar eller inställningar av projektorn och projiceringsbilden är projektorn utrustad med två sorters flerspråkiga skärmmenyer: Skärmmenyn Grund: innehåller de viktigaste menyfunktionerna. (Se Använda skärmmenyn Grund) Skärmmenyn Avanc.: innehåller alla menyfunktioner. (Se Använda skärmmenyn Avanc.) Du öppnar skärmmenyn genom att trycka på MENU på projektorn eller fjärrkontrollen. Första gången du använder projektorn (efter den första installationen) ger en av skärmmenyerna Grund en översikt av skärmar beroende på en videosignal är ansluten eller inte. Ingångssignal ansluten Ingen ingångssignal ansluten Bildläge Cinema Ljudläge Egen Språk Svenska Autom.källa Av Projektorplacering Fram Menytyp Grund Testmönster Av HDMI-format Auto Volym 5 Återst lamptimer Återst. alla inst. Information Tyst Av 3D-läge 3D av 3D-synk.omvänd Tryck OK Inställn Tryck OK Menyfunktioner 29

30 Om du tänker växla från skärmmenyn Grund till skärmmenyn Avanc. följer du dessa anvisningar: Använd pilknapparna ( / / / ) på projektorn eller fjärrkontrollen för att gå igenom menyalternativen och tryck OK för att bekräfta ett valt menyalternativ. När en videosignal är ansluten till projektorn i. Gå till menyn Inställn > Menytyp. ii. Använd / för att välja Avanc. och tryck på OK. iii. Tryck MENU igen för att öppna skärmmenyn Avanc. När INGEN videosignal är ansluten till projektorn i. Gå till menyn Menytyp. ii. Använd / för att välja Avanc. och tryck på OK. iii. Tryck MENU igen för att öppna skärmmenyn Avanc. Nästa gång du sätter på projektorn kan du öppna skärmmenyn Avanc. genom att trycka på MENU. Nedan visas en översikt av skärmmenyn Avanc. BILDINSTÄLLNINGAR Bildläge Standard Hantera användarläge Ljusstyrka Kontrast Färg Färgton Skärpa Färgtemperatur Normal Lampa på/av Avancerat.. Återst. aktuellt bildläge Dator Avsluta På samma sätt, om du vill växla från skärmmenyn Avanc. till skärmmenyn Grund följer du anvisningarna nedan: i. Gå till menyn SYSTEMINSTÄLLNING: Enkel > Menyinställningar > Menytyp. ii. Använd / för att välja Grund. iii. Tryck MENU igen för att öppna skärmmenyn Grund. Nästa gång du sätter på projektorn kan du öppna skärmmenyn Grund genom att trycka på MENU. 30 Menyfunktioner

31 Använda skärmmenyn Grund Beroende på om videosignalen är ansluten till projektorn eller inte erbjuder skärmmenyn Grund olika tillgängliga funktioner. Se följande länkar för mer information. Skärmmenyn Grund med ingångssignaler anslutna Skärmmenyn Grund utan ingångssignaler anslutna (begränsade menyer tillgängliga) Skärmmenyn Grund med ingångssignaler anslutna Skärmmenyn Grund innehåller de viktigaste menyfunktionerna. Tillgängliga menyalternativ kan variera beroende på de anslutna videokällorna eller specifika inställningarna. Menyalternativ som inte är tillgängliga blir nedtonade. Du öppnar skärmmenyn genom att trycka på MENU på projektorn eller fjärrkontrollen. Använd pilknapparna (,,, ) på projektorn eller fjärrkontrollen för att navigera igenom menyalternativen. Använd OK för att bekräfta det valda menyalternativet. För att växla från skärmmenyn Grund till skärmmenyn Avanc., se sidan 30. Bildläge Meny Undermenyer och beskrivningar Väljer ett förinställt bildläge som passar din användarmiljö och typen av bild från ingångskällan. De förinställda bildlägena beskrivs nedan: Bright (Ljus): Maximerar den projicerade bildens ljusstyrka. Den här inställningen passar omgivningar där extra hög ljusstyrka krävs, t.ex. när man använder projektorn i väl upplysta rum. Cinema (Bio): Den väl balanserade färgmättnaden och kontrasten i kombination med låg ljusstyrka är bäst lämpad för att se på filmer i en helt mörklagd miljö (som i en biosalong). Standard: Inställningen är något ljusare än Cinema (Bio)-läge och är lämplig för miljöer med begränsad belysning. 3D: Den är optimerad för att förstärka 3D-effekter vid visning av 3Dinnehåll. Detta läge är bara tillgängligt när 3D-funktionen är aktiverad. Användare 1/Användare 2: Kommer ihåg anpassade inställningar. Öppnar skärmmenyn Avanc. och se Hantera användarläge för mer information. Ljudläge Funktionen är tillgänglig via fjärrkontrollen. Väljer önskat ljudeffektläge. Följande förinställda ljudlägen ingår: standard, Bio, Musik, Sport och Egen. För att ange ljudinställningar för läget Egen öppnar du skärmmenyn Avanc. och ser Anv. EQ för mer information. Om funktionen Tyst är aktiverad justerar du Ljudläge för att stänga av funktionen Tyst. Menyfunktioner 31

32 Justerar ljudnivån från projektorns inbyggda högtalare eller ljudnivån på ljudet som matas ut från ljudutgången. Volym Om funktionen Tyst är aktiverad justerar du Volym för att stänga av funktionen Tyst. Funktionen är tillgänglig via fjärrkontrollen. Tyst Väljer På för att tillfälligt stänga av projektorns inbyggda högtalare eller ljudnivån som matas ut från ljudutgången. För att återställa ljudet väljer du Av. Funktionen är tillgänglig via fjärrkontrollen. Den här projektorn stöder uppspelning av tredimensionellt (3D) innehåll som överförs av dina 3D-kompatibla videoenheter och innehåller, som t.ex. PlayStationkonsolspel (med 3D-spelskivor), 3D Blu-ray 3D-spelare (med 3D Blu-ray-skivor), 3D TV (med 3D-kanal) och så vidare. När du har anslutit 3D-videoenheterna till projektorn sätter du på dig BenQ 3D-glasögon och kontrollerar att strömmen är på så att det går att se på 3D-innehåll. När du ser på 3D-innehåll 3D-läge kan bilden se felplacerad ut, men det innebär inte att det är fel på produkten. ta regelbundna pauser när du tittar på 3D-innehåll. sluta att titta på 3D-innehåll om du känner av trötthet eller obehag. sitt på cirka tre gånger så långt avstånd från skärmen som skärmens effektiva höjd när du ser på 3D-innehåll. barn, och människor som är överkänsliga för ljus, lider av hjärtproblem eller andra medicinska åkommor bör inte se på 3D-innehåll. Standardinställningen är Auto så väljer projektorn automatiskt passande 3Dformat när 3D-innehåll upptäcks. Om projektorn inte känner igen 3D-formatet väljer du i stället önskat 3D-läge manuellt. När funktionen är aktiverad: Den projicerade bildens ljusstyrkenivå minskar. Bildläge går inte att justera. 2D-keystone kan bara justeras inom begränsade vinklar. Funktionen är tillgänglig via fjärrkontrollen. 3D-synk.omvänd Inställn Språk Projektorplacering Testmönster Autom.källa Menytyp När 3D-bilden är förvrängd aktiverar du den här funktionen för att växla mellan vänster ögas och höger ögas bilder för en bekvämare visning av 3D-innehåll. Funktionen är tillgänglig via fjärrkontrollen. Tryck OK för att gå in i undermenyn. Se nedan för mer information. Används för att ange språket för skärmmenyerna. Du kan installera projektorn i taket eller bakom en skärm, eller med en eller flera speglar. Se Välja placering för mer information. Aktiverar denna funktion för att visa rutnätstestmönstret som hjälper dig att justera bildens storlek och fokus, så att den projicerade bilden inte förvrängs. Anger om projektorn automatiskt ska söka efter ingångskällor. Välj På så att projektorn kan söka efter ingångskällor tills den tar emot en signal. Om funktionen är inställd på Av använder projektorn den senast använda ingångskällan. Växlar till skärmmenyn Avanc. 32 Menyfunktioner

33 HDMI-format Återst lamptimer Återst. alla inst. Information Väljer en typ av ingångskälla för HDMI-signalen. Du kan även välja källtypen manuellt. De olika källtyperna har olika standarder för ljusstyrka. HDMI-format är bara tillgängligt när HDMI-signalen är vald. Aktiverar denna funktion endast efter att en ny lampa har installerats. När du väljer Återst, visas meddelandet "Återställningen har utförts" för att informera om att lamptiden har återställts till "0". Återställ alla inställningar till fabriksinställda värden. Följande inställningar ändras inte: Keystone, Språk, Projektorplacering och Återst lamptimer. Visar följande information om projektorn. Källa: Visar den aktuella signalkällan. Bildläge: Visar det aktuella Bildläge. Upplösning: Visar ingångskällans ursprungliga upplösning. Färgsystem: Visar systemformat för inmatning. Motsvarande lamptimmar: Visar hur många timmar lampan har använts. 3D-format: Visar det aktuella 3D-läget. 3D-format är bara tillgängligt när 3D-läge-funktionen är aktiverad. Fast programversion: Visar versionen av firmware (det fasta programmet) i projektorn. Viss information tillhandahålls bara när vissa ingångskällor används. Menyfunktioner 33

34 Skärmmenyn Grund utan ingångssignaler anslutna Då ingen ingångssignal till projektorn finns, är bara undermenyerna Inställn under skärmmenyn Grund tillgängliga, med ingångssignaler anslutna. Menyalternativ som inte är tillgängliga blir nedtonade. Du öppnar skärmmenyn genom att trycka på MENU på projektorn eller fjärrkontrollen. Använd pilknapparna (,,, ) på projektorn eller fjärrkontrollen för att navigera igenom menyalternativen. Använd OK för att bekräfta det valda menyalternativet. För att växla från skärmmenyn Grund till skärmmenyn Avanc., se sidan 30. Språk Meny Undermenyer och beskrivningar Används för att ange språket för skärmmenyerna. Projektorplacering Testmönster Autom.källa Menytyp HDMI-format Återst lamptimer Återst. alla inst. Information Du kan installera projektorn i taket eller bakom en skärm, eller med en eller flera speglar. Se Välja placering för mer information. Aktiverar denna funktion för att visa rutnätstestmönstret som hjälper dig att justera bildens storlek och fokus, så att den projicerade bilden inte förvrängs. Anger om projektorn automatiskt ska söka efter ingångskällor. Välj På så att projektorn kan söka efter ingångskällor tills den tar emot en signal. Om funktionen är inställd på Av använder projektorn den senast använda ingångskällan. Växlar till skärmmenyn Avanc. Väljer en typ av ingångskälla för HDMI-signalen. Du kan även välja källtypen manuellt. De olika källtyperna har olika standarder för ljusstyrka. HDMI-format är bara tillgängligt när HDMI-signalen är vald. Aktiverar denna funktion endast efter att en ny lampa har installerats. När du väljer Återst, visas meddelandet "Återställningen har utförts" för att informera om att lamptiden har återställts till "0". Återställ alla inställningar till fabriksinställda värden. Följande inställningar ändras inte: Keystone, Språk, Projektorplacering och Återst lamptimer. Visar följande information om projektorn. Källa: Visar den aktuella signalkällan. Bildläge: Visar det aktuella Bildläge. Upplösning: Visar ingångskällans ursprungliga upplösning. Färgsystem: Visar systemformat för inmatning. Motsvarande lamptimmar: Visar hur många timmar lampan har använts. 3D-format: Visar det aktuella 3D-läget. 3D-format är bara tillgängligt när 3D-läge-funktionen är aktiverad. Fast programversion: Visar versionen av firmware (det fasta programmet) i projektorn. Viss information tillhandahålls bara när vissa ingångskällor används. 34 Menyfunktioner

35 Använda skärmmenyn Avanc. Skärmmenyn Avanc. innehåller samtliga menyfunktioner. Ikon på huvudmenyn Huvudmenynamn BILDINSTÄLLNIN Välj Bildläge Hantera användarläge Ljusstyrka 50 Standard Undermeny Kontrast Färg Färgton Status Skärpa 7 Färgtemperatur Normal Lampa på/av Aktuell ingångskälla Avancerat.. Återst. aktuellt bildläge Dator Avsluta Gå tillbaka till föregående fönster eller avsluta genom att trycka på BACK. Översikten av skärmmenyn Avanc. ovan är endast avsedd som referens och kan skilja sig från den faktiska utformningen och projektormodellen du använder. Du öppnar skärmmenyn genom att trycka på MENU på projektorn eller fjärrkontrollen. Den består av följande huvudmenyer. Följ länkarna efter menyalternativen nedan för att få mer information. 1. Menyn BILDINSTÄLLNINGAR (se sidan 36) 2. Menyn Ljudkonfig. (se sidan 40) 3. Menyn Visning (se sidan 41) 4. Menyn SYSTEMINSTÄLLNING: Enkel (se sidan 43) 5. Menyn SYSTEMINSTÄLLNING: Avancerad (se sidan 44) 6. Menyn Information (se sidan 46) Tillgängliga menyalternativ kan variera beroende på de anslutna videokällorna eller specifika inställningarna. Menyalternativ som inte är tillgängliga blir nedtonade. Använd pilknapparna (,,, ) på projektorn eller fjärrkontrollen för att navigera igenom menyalternativen. Använd OK för att bekräfta det valda menyalternativet. För att växla från skärmmenyn Avanc. till skärmmenyn Grund, se sidan 30. Menyfunktioner 35
