Ensto lösningar med signalprodukter

Transkript

1

2 Ensto lösningar med signalprodukter Allteftersom vår omgivning blir mer teknisk, möter vi flera situationer, där det verkar som om funktionella aspekter och användarna har blivit bortglömda. Systemen som konstruerats för att hjälpa oss blir oanvända eller gör vårt liv mer komplicerat, eftersom användningsområdet är bortglömt. Systemen innehåller egenskaper som ingen behöver eller kan använda. Ensto Signal -produkter ger ett svar på frågan: Hur finna lättinstallerade, användarvänliga och ekonomiska lösningar? Ensto Signal -produkter kan användas i uppbyggnad av praktiska och funktionella system där mångsidighet är nödvändigt. Dessa är exempel: - kallelse- och larmsystem i offentliga byggnader - kallelsesystem i sjukhus, äldreboende samt öppna vårdinrättningar - kallelsesystem i hotell och restauranger - entrésignalanläggning i kontor och offentliga byggnader - tekniskt larm på kontor och i bostadshus - läckagevakt för att upptäcka läckage Ensto Signal -produkter är välkända för sin funktionalitet. Det är enkelt att designa egna system enbart genom att välja kombinationer av basprodukter. Installationen kräver ingen speciell kunskap, finns inte heller behov av någon programmering i något av leden. Pålitligheten är också beprövad efter många års användning. Underhåll samt utökning av anläggningar är enkla att göra utan specialister och produkterna hittar man hos den lokala elgrossisten. Ensto Signal -produkterna är en del av Jussi installationsmaterial. Täckramarna är desamma. Färgen på Ensto Signal -produkter är vit RAL 906.

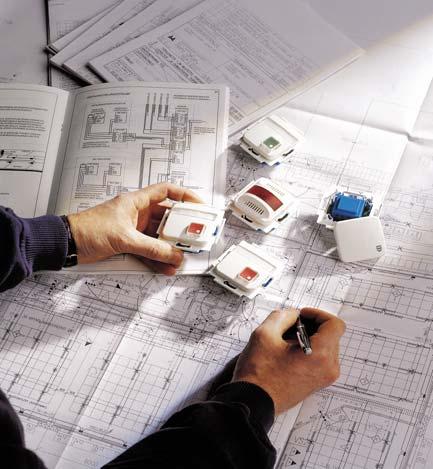

3 Huvudapparatens funktion Huvudapparaterna är de intelligenta delarna i Ensto Signal -systemet. Då du förstår den enkla funktionen av dessa apparater, ser du hur enkelt det egentligen är att bygga upp olika system enbart genom att kombinera olika Ensto Signal -produkter. Huvudapparaterna fungerar på samma sätt som traditionella alarmpaneler. Apparaterna har eller slingor. Tryckknappar och brytare eller vilka som helst öppnande eller slutande kontakter ansluts till slingorna. I ändan av slingan kopplas ett k motstånd. Ifall slingan kortsluter eller får avbrott upptäcks det av huvudapparaten. Apparaterna har en spänningsutgång och en potentialfri växlande kontakt. Dessa båda aktiveras i larmsituation. De kan återställas till normalläge genom att trycka på återställningsknappen.

4 5 Ensto Signal produkter är lätta att montera. Huvudapparaterna FEH00 och FEH00 har en egen återställningsknapp och en LED lampa för varje slinga. FEH0 innehåller en brytare i stället för en tryckknapp, vilket ger en möjlighet att koppla bort slingan vid behov. I larmsituation blinkar LED lampan. Vid återställning eller bortkoppling lyser lampan konstant. LED lampan kan testas med återställningsknappen. Apparaten har två funktionsväljare: Den ena för slingans minne (ON/OFF). Då denna väljare är i läge ON, är larmet på tills det återställs med huvudapparatens återställningsknapp. Med den andra kan man välja en fördröjning för larmet mellan 0, och sekunder. Spänningsutgång k Slinga(or) k c no.. Potentialfri kontakt Driftsspänning 5 8 V ac. 8 5 V dc. FEH00 fungerar i priip på samma sätt som de redan beskrivna huvudapparaterna. Den största skillnaden är att den inte har någon återställningsknapp i sig själv. Apparaten kan återställas externt genom att koppla en eller flera tryckknappar till apparaten. När brytare kopplas i stället för tryckknappar, kan apparaten bortkopplas. Apparaten har också en stor signallampa och en summer. Spänningsutgång Driftsspänning 5 8 V ac. 8 5 V dc. I larmsituation blinkar signallampan och summern ger ett ljud. Då apparaten är återställd eller bortkopplad, lyser lampan konstant och summerljudet tystnar. Apparaten har en funktionsväljare för slingans minne ( M ON/OFF). Reset 0 : Kvittering : Slinga k.. 0 R c no Potentialfri kontakt

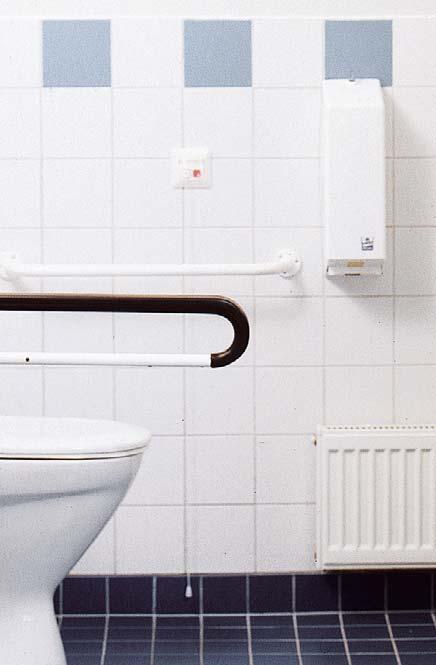

5 6 RWC-larm Syftet med detta system är att betjäna rörelsehindrade och andra personer som är i behov av hjälp på toalettutrymmen. Funktion När någon trycker på anropsknappen eller drar i dragsnöret reagerar larmenheten på utsidan av toalettutrymmet med blinkande sken samt ett signalljud. Anropsknappen inkluderar en LED-lampa som tänds under larmet för att ge en indikation till användaren att larmet är aktiverat. Larmet är aktivt tills det blir bekräftat med återställningsknappen. Den kan till exempel vara installerad bredvid dörrens insida i toalettutrymmet. Vid behov kan man utrusta systemet med flera anropsknappar.

6 7 FAP00 FAP00 FAP00 FEH00 Ensto RWC -larm finns tillgängligt som ett komplett paket FJW00 (Enr: ). Huvudapparat med larmdon, -slinga Funktionsväljaren ställs i läge ON FEH 00 Korridor.. 0 R c no Anropsknapp FAP 00 Nödsignal Anropsknapp med dragkontakt FAP 00 Nödsignal Återställningsknapp FAP 00 Återställning Transformatorn installeras i egen dosa 0 V ~ L N FLM 000 Motstånd k L N Isoleringsslang WC

7 8 Läckagelarm Ensto Läckagelarm bevakar vattenanvändande produkter och hushållsmaskiner samt konstruktioner där vattenskador kan uppkomma. Funktion Ensto Läckagelarm använder sig av en tape-givare som sensor för vattendetektion. Som sensor kan man även använda sig av vanligt skalat ledarpar. När fukt uppstår mellan ledarparet avger läckagelarmenheten ett larm. Larmet återställs med återställningsknappen på läckagelarmenheten. LED-lampan på återställningsknappen lyser tills fukten försvunnit Systemet kan utrustas med ett mellanrelä för att kontrollera en magnetventil som stoppar vattentillgången under larm.

8 9 FLA00.0 FIM00 FEH00 FLM000 FIR000 Ensto Läckagelarm finns tillgängligt som ett komplett paket FJW00 (Enr: ). FIM 00 Enheter enligt behov FIM 00 FIM 00 Transformatorn installeras i egen dosa FLM 000 L 0 V ~ L N N Mellanreläet installeras i egen dosa Tape-givare FLA00.0 FEH 00 Läckage Isoleringsslang FIR 000 c L no L.. N N Magnetventil Funktionsväljaren ställes i ON Kök Tekniskt rum

9 0 Panikalarm för socialkontor Panikalarmsystemet är ändamålsenligt för att ge anställda skydd i hotfulla situationer på socialkontor och i övriga offentliga kontorsutrymmen. Funktion Varje rum har två larmenheter, en på insidan och den andra på utsidan av rummet. Då larmet i något rum aktiveras genom knapptryckning, aktiveras larmenheten på utsidan av rummet medan det inne i rummet inte sker något. Samtidigt aktiveras larmenheterna i övriga rum som en kallelse att komma till hjälp. Återställning av larmet sker med återställningsknappen i det rum där larmet blev aktiverat. Larmenheter kan installeras parallelt i övriga rum vid behov.

10 FAP00 FIM0 FIM000 FEH00 V Alarm 0 V Nästa rum Kontor Korridor FIM 0 FIM 000 FIM 000 FAP 00 Anrop FEH 00 Återställning Funktionsväljare M och T avlägsnad FAP 00 Anrop FEH 00 Återställning Funktionsväljare M och T avlägsnad c c no no... k k Slutmotstånd Slutmotstånd FIM 0. FIM 0 Rum Rum

11 Kallelsesystem för vårdcentraler Kallelsesystemet är ändamålsenligt för äldreboende eller servicehem där man önskar använda anropsknappar i varje bostad. Vårdpersonaler mottar anrop på en larmtablå som är placerad i kontorsutrymmet. Funktion Varje bostad har anropsknappar, som är installerade på lämpliga platser. Signallampan utanför bostaden indikerar var larmet gått. Larmsignalerna leds centralt till en larmtablå på kontoret. I samband med larmet avges en summerton och larmtablån indikerar var larmet aktiverades. Summertonen kvitteras genom en tryckning på återställningsknappen efter att larmet är indentifierat. Larmet återställs i bostaden där larmet aktiverades.

12 Bostad Isoleringsslang FAP00 FEH00 FIM000 FIM00 FIP00 FAP00 Korridor 0 V ~ Transformatorn installeras i egen dosa Larmtablå Signallampa FIM 000 NL FLM 000 L N Isoleringsslang Återställning av larm FEH 00 Återställning c no.. Bostad Bostad FIM 00 A A A AS AC 5 6 B B B BS BC Andra bostäder k FAP 00 Call Anrop FAP 00 Anrop Funktionsväljare M och T avlägsnad Anropsknapp Anropsknapp Anropsknapp FAP 00 Anrop 0 V ~ NL Transformatorn installeras i egen dosa FLM 000 L N Summer med kvittering FIP 00 0 Vardagsrum WC Kök Kontor

13 Entrésignalanläggning Detta system är ändamålsenligt som entrésystem i höghus, företag och kliniker. Systemet möjliggör signalöverföring från entré till flera mottagare. Kallelsesignalen kan återställas från varje mottagande punkt. Med samma knapptryckkning kan man öppna dörren. Funktion Vid entrédörren finns det tryckknappar för entréförfrågan. Genom att använda tryckknappen för det valda kontoret (eller lägenheten) vid entrédörren aktiveras en summer samt ett blinkande ljus i det valda utrymmet. LED-lampan på kallelseknappen tänds som kvittens att signalen är framförd. Signalen återställs genom att man trycker på återställningsknappen på den mottagande apparaten. Apparatens tryckknapp kan vara kopplad att samtidigt öppna entrédörren för att släppa in besökaren.

14 5 FIP00 FAP00 Ytterdörr Kontor /Lägenhet Kontor /Lägenhet FAP 00 Kontor Mottagningspunkt Mottagningspunkt Mottagningspunkt FAP 00 Kontor FIP 00 0 Door Dörr FIP 00 0 Door Dörr FIP 00 0 Door Dörr V 0V Dörrlås V 0V

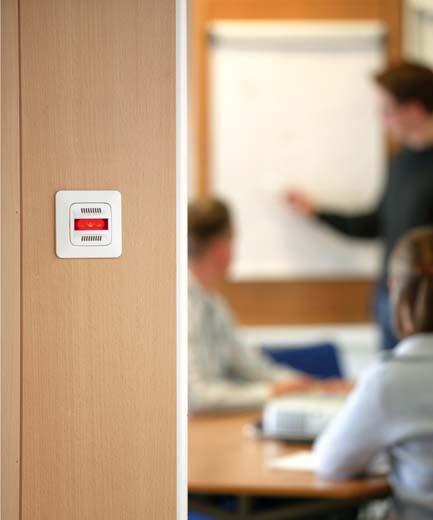

15 6 Upptagetsignal Upptagetsignal är användbart på kontor, i konferenslokaler samt andra möjliga applikationer där stör ej signal behövs. Funktion När brytaren inne i konferenslokalen aktiveras, indikerar signallampan utanför att rummet är upptaget. LED-lampan på brytaren tänds som indikering till personerna inne i lokalen att signallampan utanför är aktiverad. Signallampan samt LED-lampan släcks genom att man trycker på knappen ytterligare en gång. Vid behov kan systemet inkludera flera brytare och signallampor.

16 7 FAK0 FIM000 FLM000 Korridor FIM 000 Transformatorn installeras i egen dosa FLM 000 FAK 0 Upptaget X X 0 V ~ L N L N X X Isoleringsslang Konferensrum

17 8 Kontorssignalsystem Ensto kontorssignal är anpassad för offentliga byggnader t.ex. kontor eller sjukhus, där man väntar på sin tur för att få komma in i rummet. Funktion Bassystemet inkluderar en dörrapparat, där man kan se om rummet är upptaget, ledigt eller om personen talar i telefonen. Bordsapparaten kan användas för att kontrollera den röda/ gula/gröna signallampan på dörrapparaten. Kontorssignalsystemet kan anslutas till det analoga såväl som det digitala telefonsystemet. Den gula lampan kan automatiskt aktiveras vid telefonsamtal. Vid installation av mellanrelä kan bordsapparatens extra tryckknapp och brytare användas som anropsknapp och dörröppnare.

18 9 FIO000 FIR000 FOT000 FIP000 Korridor FIR 000 Kan t.ex. kopplas till ett alarmsystem med adapterrelä Transformatorn installeras i egen dosa FLM V ~ LN Digitalt telefonsystem.. 5 L N Extra knapp och brytare.. 6 Isoleringsslang FIP 000 FIO 000 FOT 000 ac green RJ red yellow ac Kontakten från telefonen kopplas till klämmorna 7 och 8 för att få den gula lampan att lysa automatiskt Kontor

19 0 Huvudapparater Huvudapparat, eller slingor Huvudapparat med eller slingor. Larmsignal kan ske med brytare eller slutande potentialfria kontakter. Slingan kan ges ingångsfördröjning 50 ms eller,5 s, samt minne / icke minne. Slingan har kortslutnings- / avbrottsövervakning. Potentialfri växelkontakt. Markeringsmöjlighet i knappen och namnskylten. Driftspänning 5-8 V ac / 8-5 V dc. Elförbrukning FEH00 och FEH0: 70 ma ac / 0 ma dc, FEH 00: 0 ma ac / 60 ma dc FEH Huvudapparat, slinga / FEH Huvudapparat, slingor / FEH Huvudapparat, slinga, frånkopplingsbar /0 Huvudapparat med larmdon, slinga Larmsignal kan ske med brytare eller slutande potentialfria kontakter. Slingan kan ges minne / icke minne. Potentialfri växelkontakt. I larmsituation blinkar signallampan och summern ger signal. Kvitterad ljuder summern inte och signallampan lyser kontinuerligt, om larmkontakten ännu är i larmläge. Driftspänning 5-8 V ac eller 8-5 V dc. Elförbrukning 0 ma ac/60ma dc. Ljudvolym / frekvens: 78 db /, khz / 0 cm FEH Huvudapparat med larmdon, slinga /0 Tryckknappar och brytare Signaltryckknapp Signaltryckknapp med LED. Markeringsmöjlighet i knappen och namnskylten. Signallampans driftspänning / elförbrukning: 9,5-8 V ac / 0 ma eller 9,5-5 V dc / 0 ma. Knappens max. kopplingsspänning/ inkopplingsström/ kopplingseffekt: 0 V ac / 5 V dc / 00 ma ac/dc / VA/W FAP Signaltryckknapp /0 Signaltryckknapp med dragkontakt Dragkontakten motsvarar till tekniska egenskaper signalknappen FAP00. Därutöver är dragkontakten försedd med ett,5 m dragsnöre FAP Signaltryckknapp med dragkontakt /0 Signaltryckknapp med signaluttag Apparaten har en knapp försedd med signallampa och uttag för 6, mm Jack-anslutning. Markeringsmöjlighet i knappen och namnskylten. Signalljusets (LED) driftspänning / elförbrukning: 9,5-8 V ac / 0 ma eller 9,5-5 V dc / 0 ma. Knappens max. kopplingsspänning / inkopplingsström / kopplingseffekt: 0 V ac / 5 V dc / 00 ma ac/dc / VA/W FAP Signaltryckknapp med signaluttag /0 0

20 Tryckknappar och brytare Signaluttag Signaluttaget är ett vägguttag för 6, mm Jack-anslutning (stereo). Den kan användas i signal- och nödanropsystem som uttag till styrknappens anslutningssladd, samt som uttag till hörlurar eller högtalare. Markeringsmöjlighet i namnskylten FOT Signaluttag för 6, mm Jack-anslutning /0 Sladdtryckknapp Sladdtryckknapp försedd med 6, mm Jack telepropp. Slutande kontakt. Längd m FAP Sladdtryckknapp /0 Tryckknappar och brytare med slutande och brytande kontakter växlande och slutande kontakt per knapp / koppling. Markeringsmöjlighet i knappen och namnskylten. Signallampans driftspänning / elförbrukning: 9,5 V ac / 0 ma eller 9,5 V - 5 V dc / 0 ma. Kopplingens belastning (max): V ac / 60 V dc / 50 ma ac/dc / 6 VA / W FAP Tryckknapp, knapp, sl/br / FAP Tryckknapp, knappar, sl/ br / FAK Brytare, knapp, sl/ br / FAK Brytare, knappar, sl/ br /0 Tryckknappar och brytare för styrning av belysning växlande kontakt per knapp/koppling. Markeringsmöjlighet i knapparna och namnskylten. Signallampans (LED) nominella spänning Vac/dc (fungerar i 8-0 V ac/dc, klarheten förändras). Kopplingens belastning (max): V ac / 60 V dc / 50 ma ac/dc / 6 VA / W FAP Tryckknapp, knapp, sl / FAP Tryckknapp, knappar, sl / FAP Tryckknapp, knappar, sl / FAK Brytare, knappar, sl /0

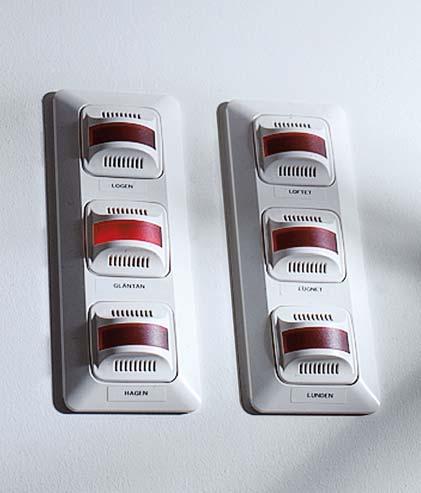

21 Larm- och indikeringstablåer Signallampa Signallampan (LED) är försedd med röd eller gul lins. Signallampans driftspänning / elförbrukning: 9,5-8 V ac / 60 ma eller 9,5-5 V dc / 0 ma FIM Signallampa, röd / FIM Signallampa, gul /0 Summer Summern är försedd med volymreglering och kan fås med två olika ljudfrekvenser. Summerns driftspänning / elförbrukning: 9,5-8 V ac / 0 ma eller 9,5-5 V dc / 0 ma. Ljudvolym / frekvens: 70 db / 50 Hz eller 70 db / 750 Hz. Ljudvolymen angiven enligt mätning på 0 cm avstånd. Obs! Full ljudstyrka uppnås när driftspänningen är minst 5 V ac eller 8 V dc FIM Summer /0 Signallampa med summer Apparaten är försedd med blinkande rött eller gult signalljus (LED) och signalljud. Driftspänning / elförbrukning: 9,5-8 V ac / 60 ma eller 9,5-5 V dc / 0 ma. Ljudvolym / frekvens: 78 db /, khz. Ljudvolymen angiven enligt mätning på 0 cm avstånd. Ljudlarmet kan kopplas bort, varvid apparaten fungerar som blinkande signallampa FIM Signallampa med summer, röd / FIM Signallampa med summer, gul /0 Larmtablå Larmtablån är avsedd att användas som signaltavla (i system för signalering, anrop, alarm o.d.). Med produkten kan man bygga en mottagningstavla för alarm. Signaltavlan kan användas som en 6-punktstavla. Goda markeringsmöjligheter, textremsa under lins. Som signalljus röda LED. Tavlan ger också summainformation över alarm. Driftspänning - V ac/dc FIM Larmtablå /0 Tryckknapp / Summer Apparat med två funktioner: tryckknapp och summer. Innehåller en växlande kontakt, som har sina egna kontatktterminaler. Innehåller även en LED lampa och en summer. Tryckknappens LED lampa och summern fungerar parallelt. I larmsituation blinkar LED lampan. Då summern kvitteras med tryckknappen lyser LED lampan konstant. Markeringsmöjlighet i knappen och namnskylten. Signallampans driftspänning / elförbrukning: 9,5-8 V ac / 5 ma eller 9,5-5 V dc / 5 ma. Knappens max. kopplingsspänning/ inkopplingsström/ kopplingseffekt: V ac / 60 V dc / 50 ma ac/dc / 6 VA / W. Ljudvolym / frekvens: 7 db / 00 Hz. Ljudvolymen angiven enligt mätning på 0 cm avstånd. Obs! Full ljudstyrka uppnås när driftspänningen är minst 5 V ac eller 8 V dc FIP Tryckknapp/summer /0 Ensto RWC RWC-paket Komplett paket för RWC installationer. Paketet innehåller: st signaltryckknapp FAP00 ( ), st signaltryckknapp med dragkontakt FAP00 ( ), st återställningstryckknapp FAP00 ( ), st huvdapparat med larmdon FEH00 ( ). Kan kompletteras med ytterligare signaltryckknappar / uttag vid behov FJW RWC-paket

22 Ensto Läckagelarm Läckagelarm-paket Innehåller st läckagelarm FEH00 ( ), st signallampa med summer FIM00 ( ), st transformator FLM000 ( ), st tape-givare FLA00.0 ( ) samt st -facks Jussi täckram (8 5 5) FJW Läckagelarm paket Läckagelarm Används för att larma vid läckage från t ex diskmaskin, tvättmaskin, VVB och liknande ställen som är svåra att se. Kan användas ihop med signallampa/summer eller annan yttre larmgivare över potentialfri växlande kontakt. En larmslinga, t ex uppskalad EK/FK eller tape-givare, läggs ut på den plats som skall övervakas. Driftspänning 5-8 V ac / 8-5 v dc. Elförbrukning 70 ma ac / 0 ma dc FEH Läckagelarm /0 Mellanrelä Mellanreläet är avsett för styrning av belysning, värme, larmljus, magnetventiler o.d., och styrs med en slutande kontakt, avsedd för potentialfri svagströmsanvändning (t.ex. strömställare, knappar, en larmcentrals potentialfria kontakter). Mellanreläet bildar en skyddsskiljning mellan svagströms- och starkströmskretsen. Separat transformator behövs inte. Max. belastning för reläets kontakter: 0 A / 0 V ac, lysrörsbelastning max. 00 VA FIR Mellanrelä /0 Tape-givare Självhäftande larmtape FLA Tape-givare, längd m FLA Tape-givare, längd 50 m
