1 INSTALLATIONSGUIDE (REMUC-1-AC) INSTALLATIONSDELAR Styrenhet med inbyggd GSM-antenn och SIM-kortsläsare Installationskablar Värmegivare, 2m kabel Brytare med signallampa och 1,5 m kabel ELEKTRONISKA EGENSKAPER Driftsspänning Driftstemperatur Strömförbrukning i passningsläge Temperaturgivarens funktionsområde +9V...32V C < 30mA (12V) C VIKTIG INFORMATION VARNING! Läs bruks-, service- och säkerhetsanvisningarna för den enhet som ska styras med REMUC. SPÄNNINGS- OCH STRÖMFÖRSÖRJNINGSGRÄNSERNA FÖR STYRENHETEN FÅR UNDER INGA OMSTÄNDIGHETER ÖVERSKRIDAS I SAMBAND MED INSTALLATIONEN. STRÖMFÖRSÖRJNINGEN SKA SKYDDAS MED EN 5 A-SÄKRING. SIM-kortets PIN-kod ska vara 1234 eller 0000, eller också ska PIN-kodskontrollen vara avaktiverad. Om man använder något annat SIM-kort än det som eventuellt ingår i leveransen är det viktigt att säkerställa att SIM-kortet fungerar före installationen, till exempel med en telefon, eftersom styrenheten vanligtvis installeras på en plats där det är svårt att byta kort. KOPPLING AV REMUC-BRYTAREN Montören ska försäkra sig om att brytarens kontaktstycken kopplas ihop rätt väg och på rätt ställe enligt ledningarnas färger. Om de kopplas ihop fel går låsningen sönder v Embelin Oy, alla rättigheter reserverade

Läs bruks-, service- och säkerhetsanvisningarna för den enhet som ska styras med REMUC.

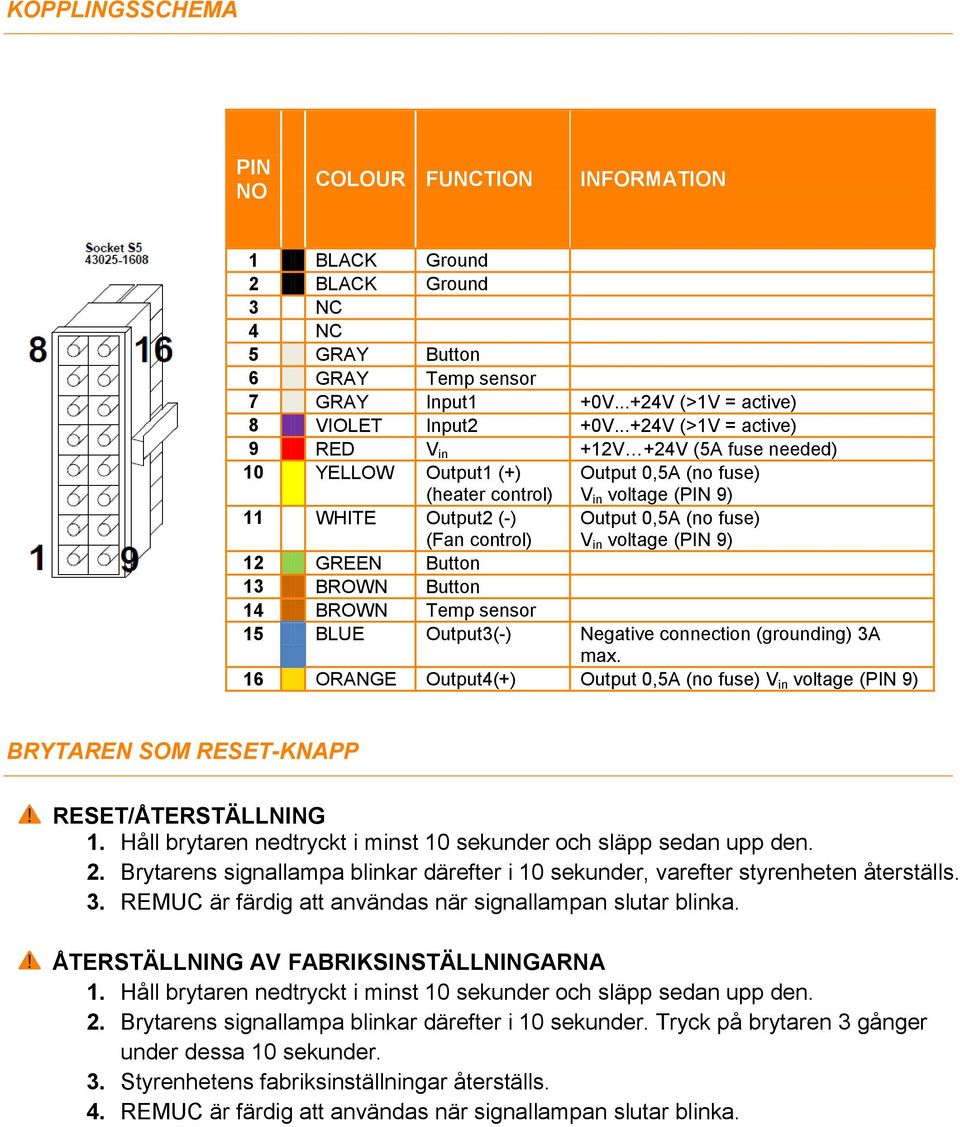

2 KOPPLINGSSCHEMA PIN NO COLOUR FUNCTION INFORMATION 1 BLACK Ground 2 BLACK Ground 3 NC 4 NC 5 GRAY Button 6 GRAY Temp sensor 7 GRAY Input1 +0V...+24V (>1V = active) 8 VIOLET Input2 +0V...+24V (>1V = active) 9 RED V in +12V +24V (5A fuse needed) 10 YELLOW Output1 (+) (heater control) Output 0,5A (no fuse) V in voltage (PIN 9) 11 WHITE Output2 (-) (Fan control) Output 0,5A (no fuse) V in voltage (PIN 9) 12 GREEN Button 13 BROWN Button 14 BROWN Temp sensor 15 BLUE Output3(-) Negative connection (grounding) 3A max. 16 ORANGE Output4(+) Output 0,5A (no fuse) V in voltage (PIN 9) BRYTAREN SOM RESET-KNAPP RESET/ÅTERSTÄLLNING 1. Håll brytaren nedtryckt i minst 10 sekunder och släpp sedan upp den. 2. Brytarens signallampa blinkar därefter i 10 sekunder, varefter styrenheten återställs. 3. REMUC är färdig att användas när signallampan slutar blinka. ÅTERSTÄLLNING AV FABRIKSINSTÄLLNINGARNA 1. Håll brytaren nedtryckt i minst 10 sekunder och släpp sedan upp den. 2. Brytarens signallampa blinkar därefter i 10 sekunder. Tryck på brytaren 3 gånger under dessa 10 sekunder. 3. Styrenhetens fabriksinställningar återställs. 4. REMUC är färdig att användas när signallampan slutar blinka.

V in voltage (PIN 9) 12 GREEN Button 13 BROWN Button 14 BROWN Temp sensor 15 BLUE Output3(-) Negative connection (grounding) 3A max.

3 SIGNALLAMPOR Styrenhetens status-led lyser konstant: Styrenheten fungerar och är kopplad till GSMnätet. GSM-modemets status-led blinkar beroende på modemets aktivitet mot GSM-nätet. Om styrenhetens status-led inte ändrar från blinkande läge till konstant lysande läge inom 5 minuter från det att styrenheten kopplats på ska du kontrollera SIM-kortets PIN-kod. PINkoden ska vara 1234 eller 0000, eller också ska PIN-kodskontrollen vara avaktiverad.. GSM-antenn Styrenhetens status-led GSM-modemets status-led SIM-kortens plats Kontakt for REMUCinstallationskabel

Om styrenhetens status-led inte ändrar från blinkande läge till konstant lysande läge inom 5 minuter från det att styrenheten kopplats på

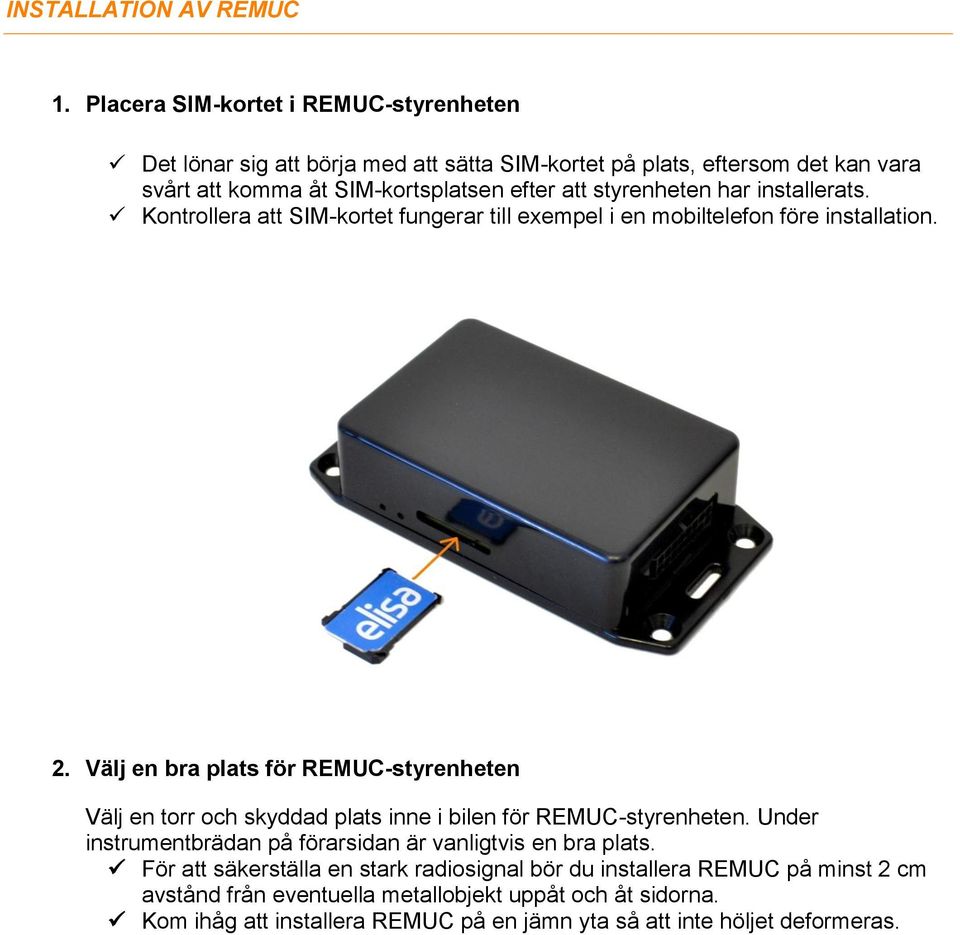

4 INSTALLATION AV REMUC 1. Placera SIM-kortet i REMUC-styrenheten Det lönar sig att börja med att sätta SIM-kortet på plats, eftersom det kan vara svårt att komma åt SIM-kortsplatsen efter att styrenheten har installerats. Kontrollera att SIM-kortet fungerar till exempel i en mobiltelefon före installation. 2. Välj en bra plats för REMUC-styrenheten Välj en torr och skyddad plats inne i bilen för REMUC-styrenheten. Under instrumentbrädan på förarsidan är vanligtvis en bra plats. För att säkerställa en stark radiosignal bör du installera REMUC på minst 2 cm avstånd från eventuella metallobjekt uppåt och åt sidorna. Kom ihåg att installera REMUC på en jämn yta så att inte höljet deformeras.

styrenheten har installerats. Kontrollera att SIM-kortet fungerar till exempel i en mobiltelefon före installation. 2.

5 3. Koppla installationskabelserien OBS! Om bilen har mer än en batteri, måste REMUC kopplas till den samma batteri. 4. Välj en lämplig plats för värmegivaren Värmegivaren, som ingår i installationskabeln kan installeras antingen på insidan eller på utsidan.

6 5. Installera brytaren Borra ett 8 mm hål för brytaren. Dra brytarledningen utifrån in genom hålet. Koppla brytaren till motsvarande kontaktstycke i ledningsserien för REMUCstyrenheten Se till att crimpsen på brytarledningen är i rätt position när du kopplar ihop kontaktstyckena! Ledningfärger måste matcha med korresponderande färger i ledningsserien! 6. Limma fast ID-dekalen på synlig plats ID-dekalen behövs när mobilappen ska kpplas till REMUC. Fäst den så att du kommer åt att fotografera den med kameran i din telefon, till exempel till på A-pelaren, B-pelaren, sidan av instrumentbrädan eller locket till säkringsfacket.

kopplar ihop kontaktstyckena! Ledningfärger måste matcha med korresponderande färger i ledningsserien! 6.

7 7. Testuppringning När REMUC-styrenheten är färdigkopplad och får ström, och brytarens signallampa lyser konstant, är det dags att göra några testuppringningar. Första uppringningen: det uppringande numret registreras som användare (samtalen bryts automatiskt) Andra uppringningen: utgången aktiveras (signallampan på brytaren börjar lysa starkt) Tredje uppringningen: utgången avaktiveras (signallampan på brytaren börjar lysa svagare) 8. Återställning av REMUC Till sist ska REMUC återställas, varvid montörens nummer raderas ur minnet. Håll brytaren nedtryckt > 10 s När signallampan på brytaren blinkar, tryck på brytaren tre gånger i rad för att återställa fabriksinställningarna. 9. Leverans till kunden Styrenheten är klar för leverans till kunden. Uppmana kunden att läsa den snabbguide som gäller för den telefon kunden använder.

uppringningen: utgången avaktiveras (signallampan på brytaren börjar lysa svagare) 8. Återställning av REMUC Till sist ska REMUC återställas, varvid montörens nummer raderas ur minnet.

CE-MÄRKNING Denna styrenhet uppfyller kraven enligt standarden EN 50498 för CE-märkning (2010).

8 CE-MÄRKNING Denna styrenhet uppfyller kraven enligt standarden EN för CE-märkning (2010). WEEE-DIREKTIVET Denna symbol på produkten eller förpackningen visar att produkten inte ska behandlas som hushållsavfall. Enligt EU-direktivet om avfall från elektriska och elektroniska produkter 2002/96/EG (WEEE-direktivet) får denna elektriska apparat inte behandlas som osorterat hushållsavfall. Produkten ska lämnas tillbaka till försäljaren eller till den lokala avfallsanläggningen för återvinning. BRUKSANVISNING Denna bruksanvisning har sammanställts omsorgsfullt. Eftersom produkten kontinuerligt utvecklas kan det hända att en del av uppgifterna inte är helt à jour. Ändringar i denna bruksanvisning kan göras utan förhandsvarning. Embelin Oy ansvarar inte för eventuella tekniska eller leveransrelaterade fel eller brister i detta material eller för sporadiska eller andra fel som beror på kvaliteten hos eller användningen av materialet. ÄNDRINGAR Tillverkaren har rätt att när som helst göra ändringar i produkten eller bruksanvisningen. ANSVARSBEGRÄNSNING Användaren använder produkten på eget ansvar. Tillverkaren garanterar inte att produkten fungerar felfritt och med optimal hastighet eller att den ger korrekta uppgifter. Tillverkaren ansvarar inte för materiella, immateriella, indirekta eller direkta skador som användaren orsakas på grund av användning av produkten.

Enligt EU-direktivet om avfall från elektriska och elektroniska produkter 2002/96/EG (WEEE-direktivet) får denna elektriska apparat inte behandlas som osorterat hushållsavfall.
