1 Beckholmen tuff sanering i Nationalstadsparken Christer Egelstig 1

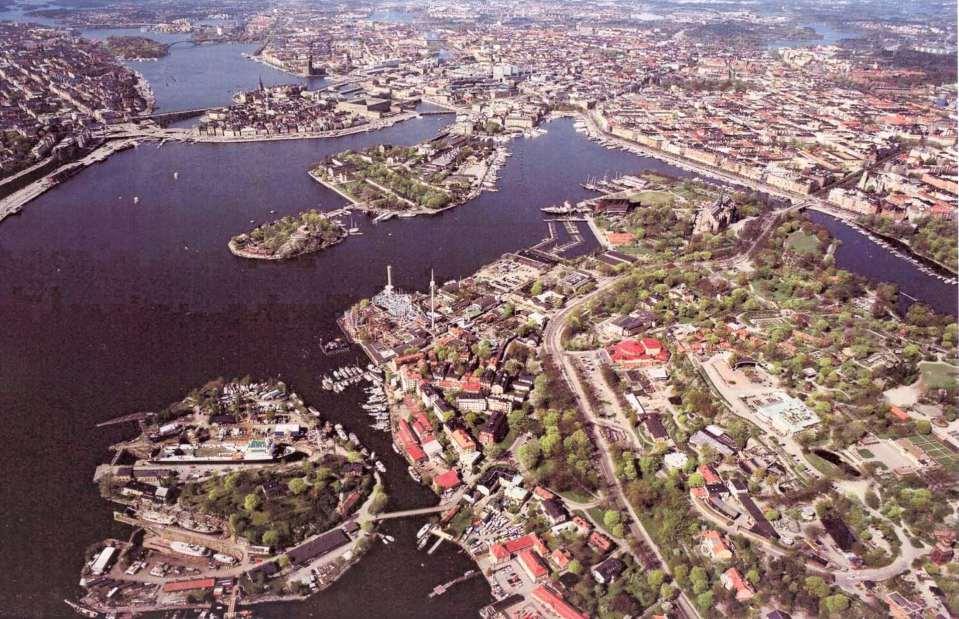

2 Centralt i Stockholm vid Djurgården Vasamuseet Gröna Lund Skansen 2

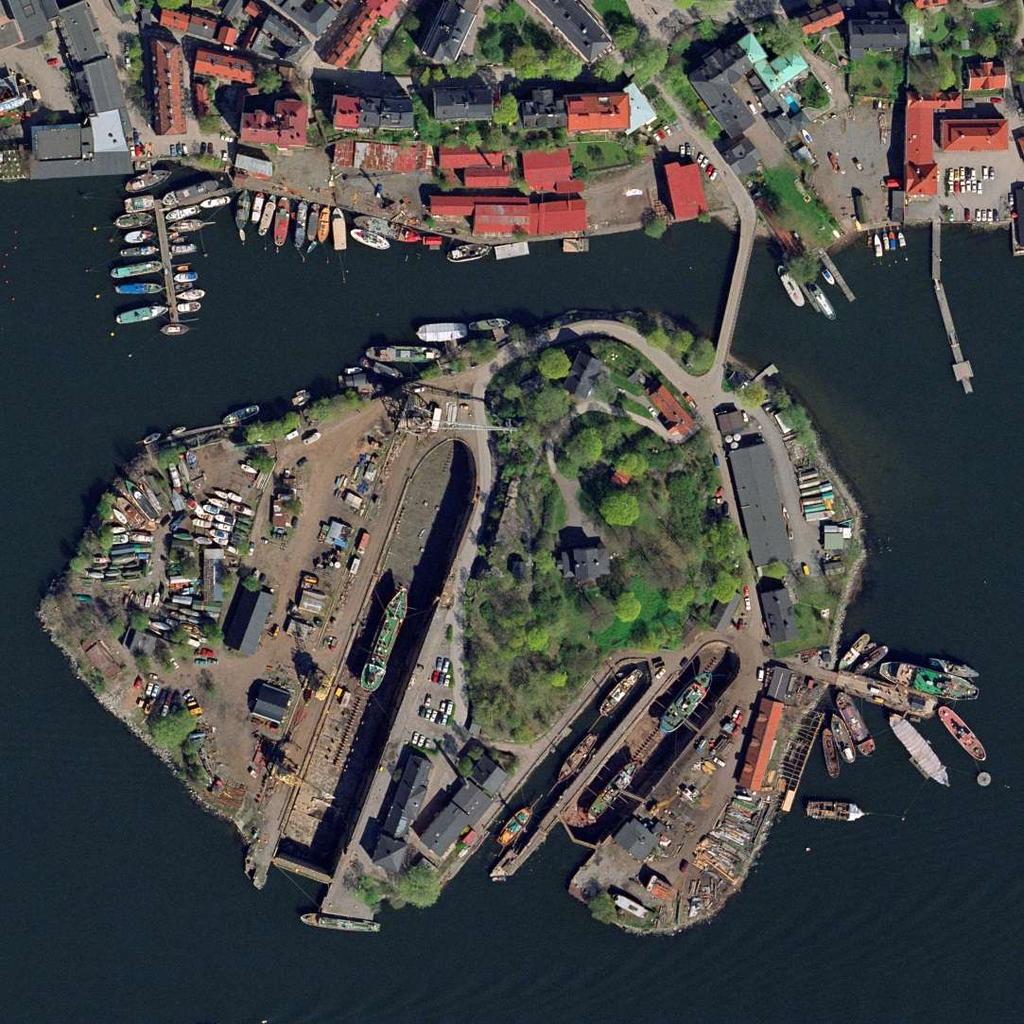

3 Det här är Beckholmen Del av nationalstadsparken Byggnadsminne av riksintresse (högsta klassen) Ägs av staten, förvaltas av Kungliga Djurgårdens förvaltning (hovstaten) Full verksamhet på ön - även under saneringen: - Historisk verksamhet med träskutor och ångbåtar - Kommersiellt varv - Småföretag, t.ex. segelmakare - Små kontor - Musikstudio - Sjöskolan Ytjorden är oftast farligt avfall Träbron till ön tål bara 20 ton Åtgärder för mer än 200 MSek 3

4 Beckholmens historia - tjärhantering Ön var centrum för export av svensk trätjära ( Stockholm Tar ) Tjärhovet Två bränder på och 1800-talen 4

5 Varv Varv på östra sidan från början av 1800-talet De två mindre dockorna är byggda och förlängda Nils Ericson Ca 1870 Ca

6 Handelsplats och ballasttipp till ca

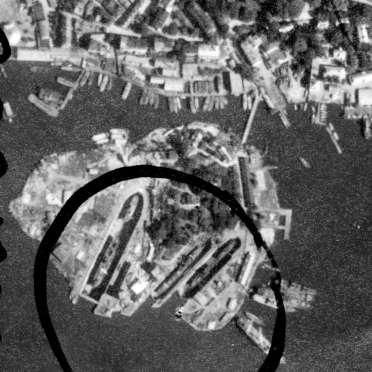

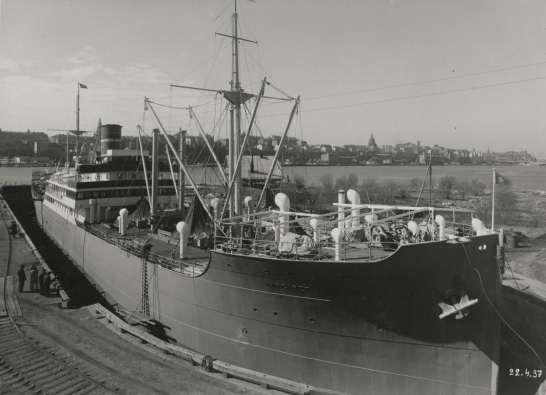

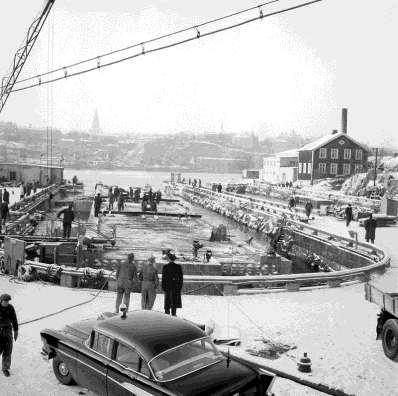

7 Militärt område Den stora GV-dockan byggdes förlängdes 1944 till ca 200m Dockorna användes även av Finnboda varv Flottans radarskola och teleskola låg på Beckholmen Kassuner för tunnelbanan 7

8 1950 fanns inga dockor på Beckholmen 8

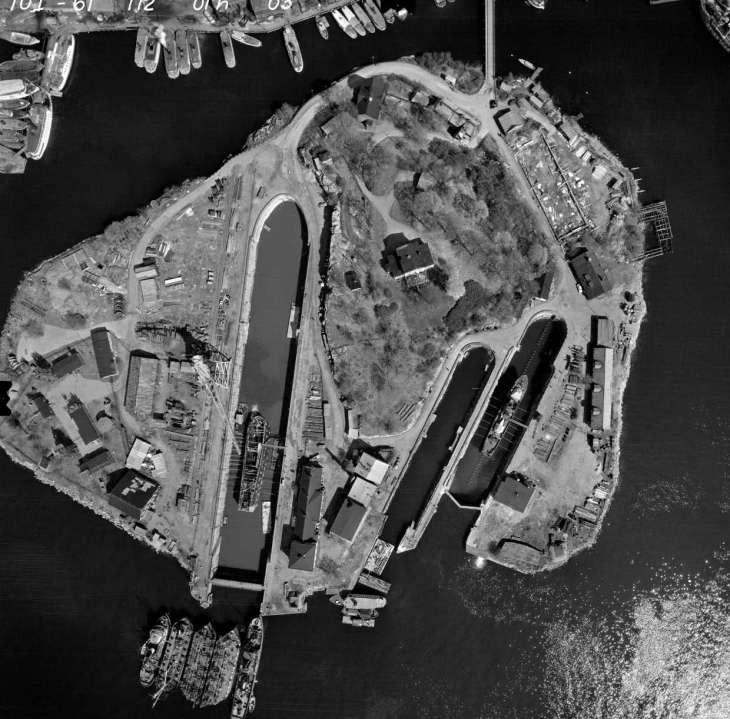

9 1961 Vasa i GVdockan Vasa i GVdockan Vasakonserveringen byggs 9

10 Jobb i Vasakonserveringen på Beckholmen 10

11 1998 Ungefär dagens verksamhet reparationsvarvet och i gång på västra sidan och i östra dockan Skutor i Västra dockan Någon ångbåt på plats Girafferna har kommit Ejes varv med småbåtar kvar på västra sidan Vasakonserveringen i gång 11

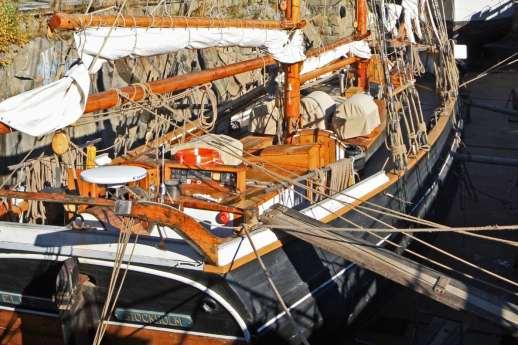

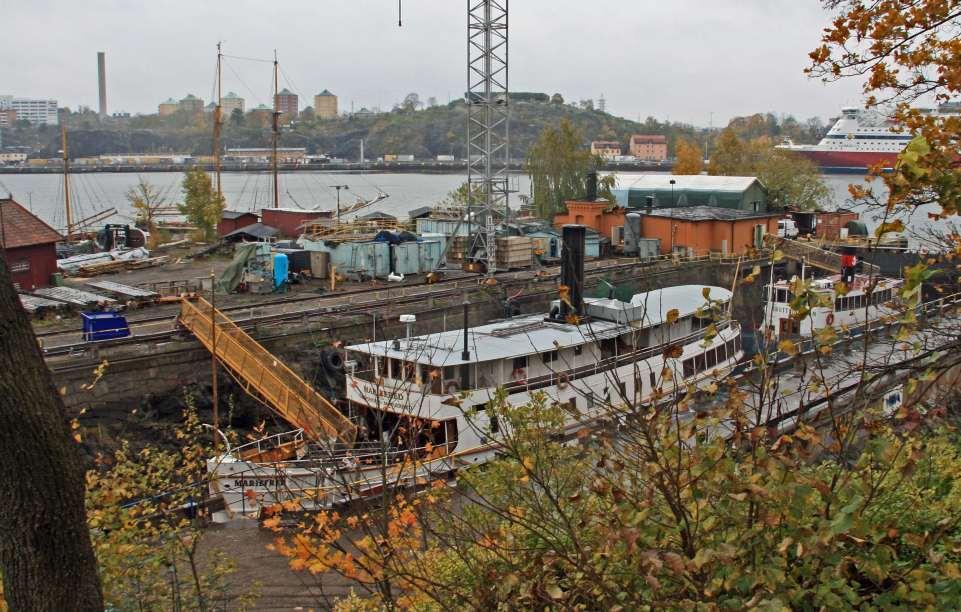

12 Tre maritima delar samsas - även med saneringen 12

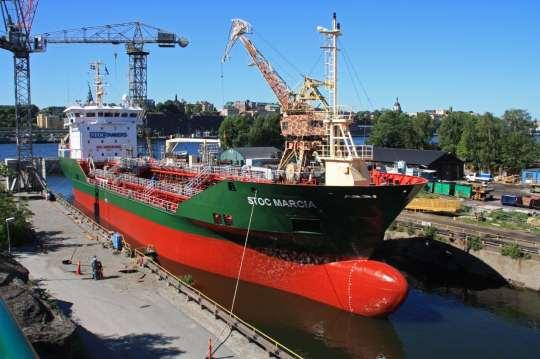

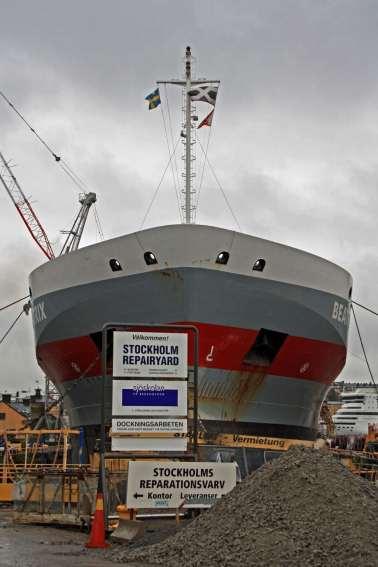

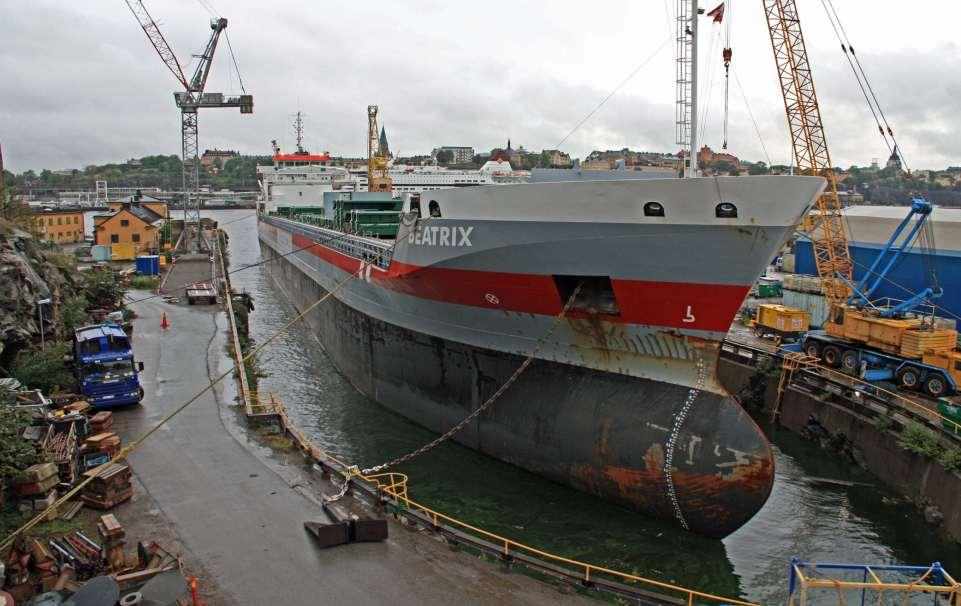

13 Stockholms reparationsvarv 13

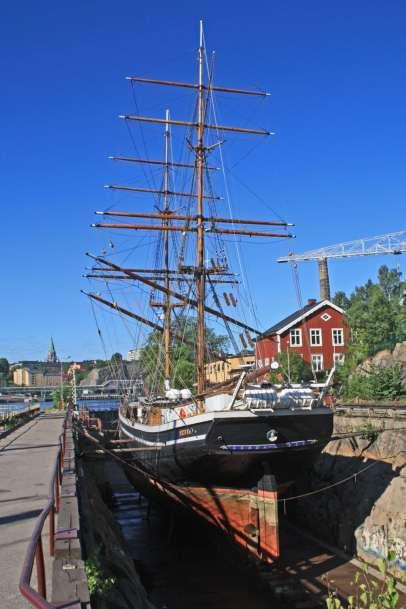

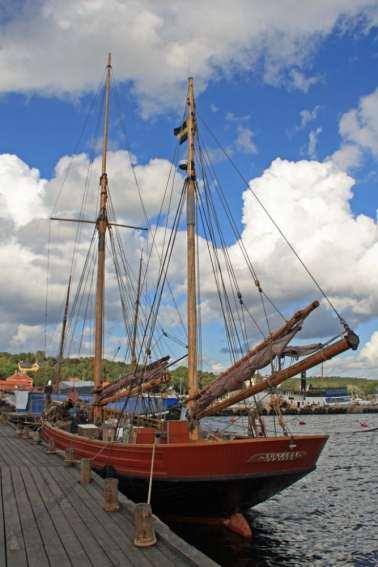

14 Skutreparationer Ariel 14

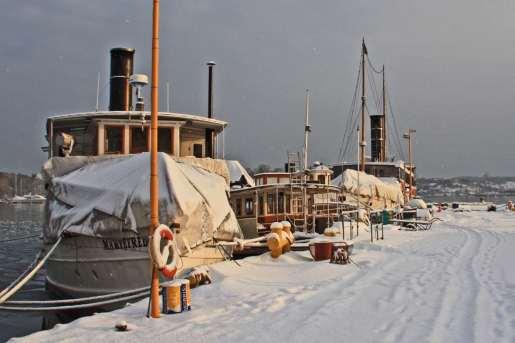

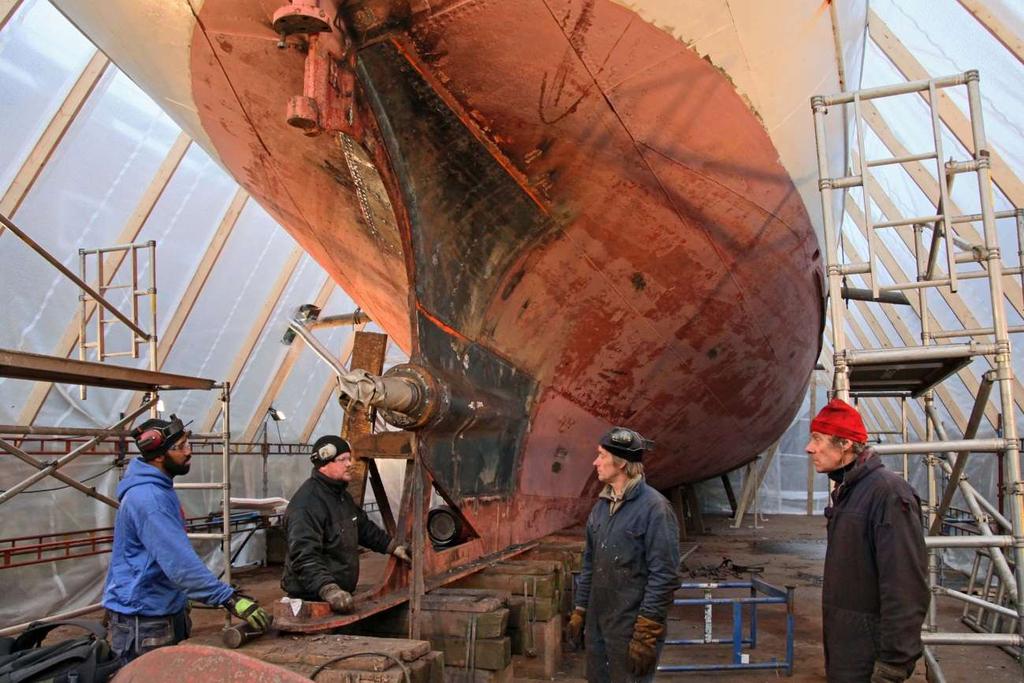

15 Ångbåtsunderhåll med gammal teknik 15

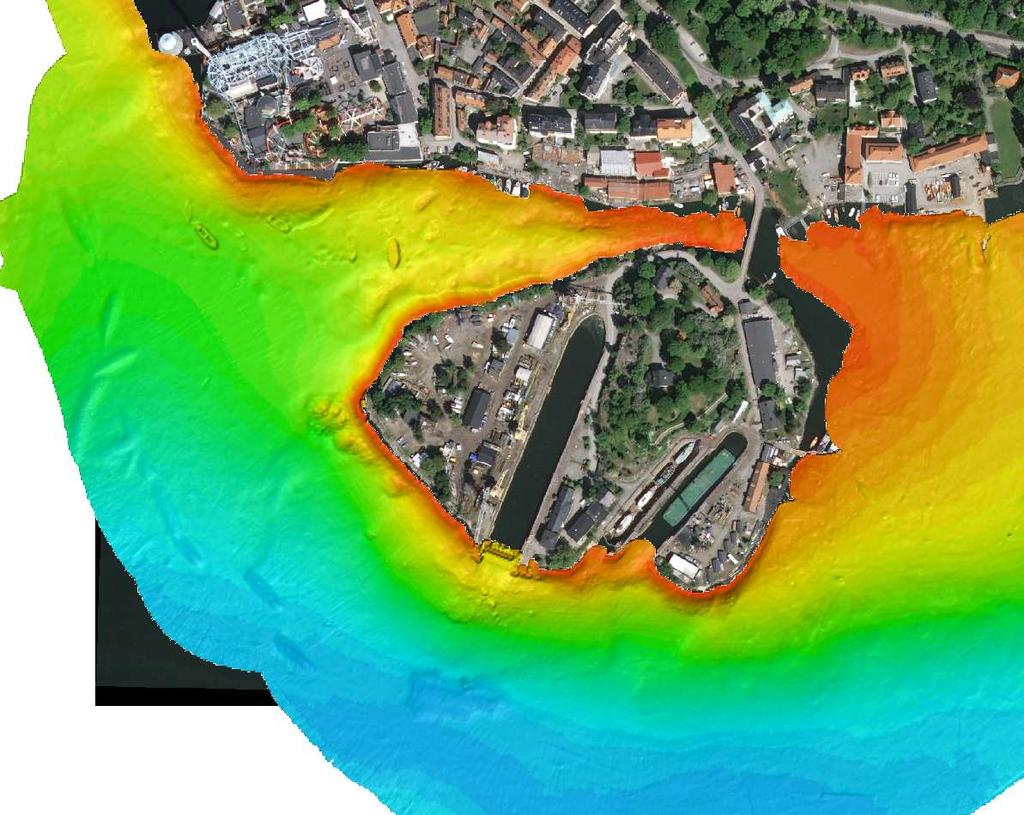

16 Glöm spont runt ön - vrak och sprängsten Meter 16

17 En mycket mindre ö före 1850 Dagens strandlinje Strandlinje

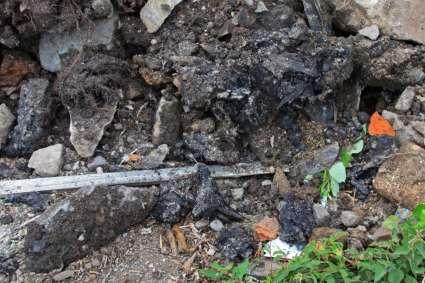

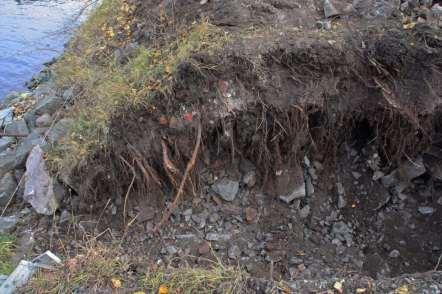

18 Fin förorenad fyllning på sprängsten Tjära här och var 18

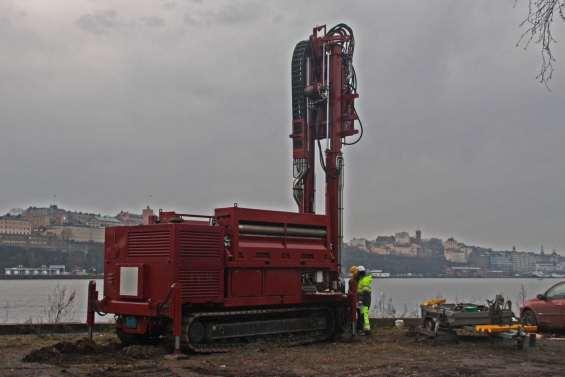

19 Föroreningar i bergfyllningen kollade med tung Sonic-borrvagn 19

20 Jordprover med klassning Grönt är OK i bostadsområde Blått i ett industriområde Lila klassas som farligt avfall! Meter 20

21 Föroreningar i bottensediment Bly Meter Kvicksilver Hälften av kvicksilvret i skärgården ut till Waxholm kan komma från Beckholmen 21

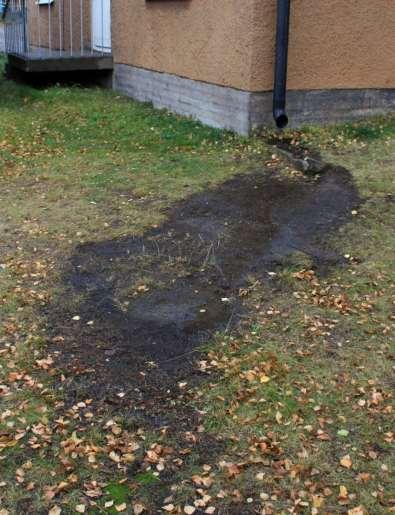

22 Källan till problemen? 22

23 Saneringens mål Säkert för alla på Beckholmen Minska påverkan på Saltsjön från mark och varv Inget förorenat damm till omgivningen Ingen återförorening av marken 23

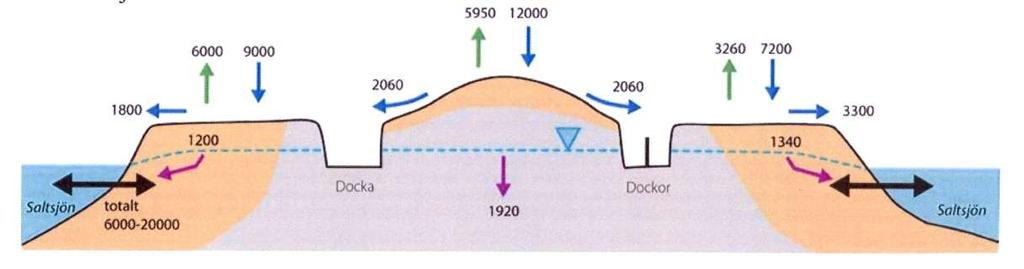

24 Styrande risker Grönytan: Hälsoskydd on site Jord Finmaterial Finmaterial Sprängsten Berg Sprängsten Varvsytor: Spridning off site (Hälsoskydd med automatik) 24

25 Föroreningsmängden minskar 71-78% Mängd i ton/ämne As Cu Pb Zn Hg PAH-L PAH- M PAH-H Nu 1, ,8 0,8 4,3 3,2 Tas bort/rest 1,1/0,4 24/7 192/71 49/20 0,6/0,2 0,6/0,2 3,3/1,0 2,5/0,7 Reduktion 73 % 77 % 73 % 71 % 75 % 75 % 76 % 78 % Spridningen minskar 67-86% Utsläpp i kg/år Hg Pb Zn PAH-Ö PAH-C Nu 0, ,6 4,6 Efter åtgärd 0, ,7 1,5 Reduktion 86 % 85 % 86 % 84 % 67 % 25

26 Åtgärder i varvsområdet Massbyte till havets normalvattenstånd eller berg Underst återfyll med återvunnet grovmaterial Översta metern ny och ren återfyllning Tät asfaltyta + dagvattensystem med filterbrunnar 26

27 Logistik och mängder Sorteringsyta på ön för alla massor Citytrailer (lastbil) lastas på ön Lastbilen på färja Beckholmen - Finnboda Beckholmen Returlass med rena massor Schaktmängd ca ton Bortkört och ersatt ca ton, återvunnet minst 50% 27

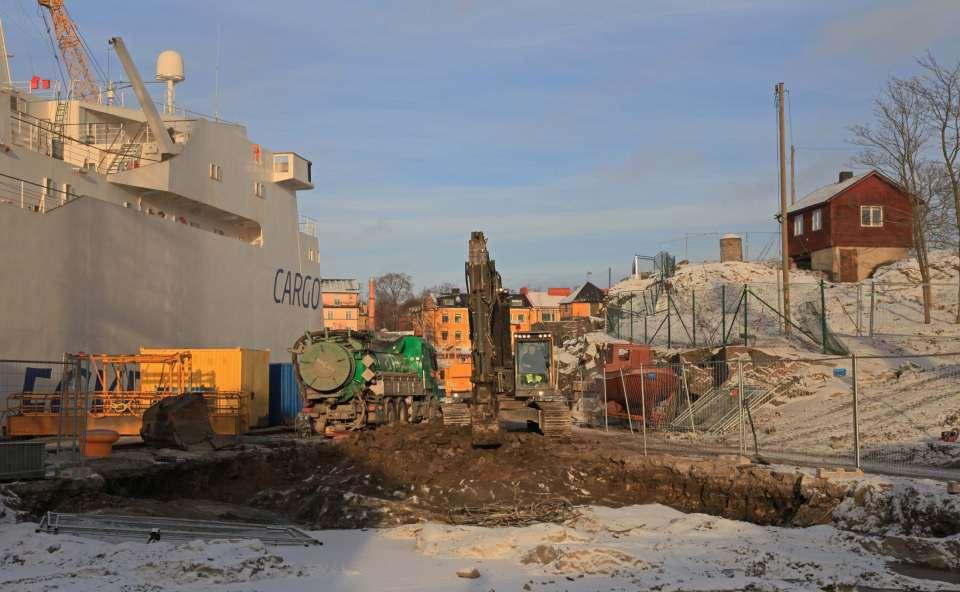

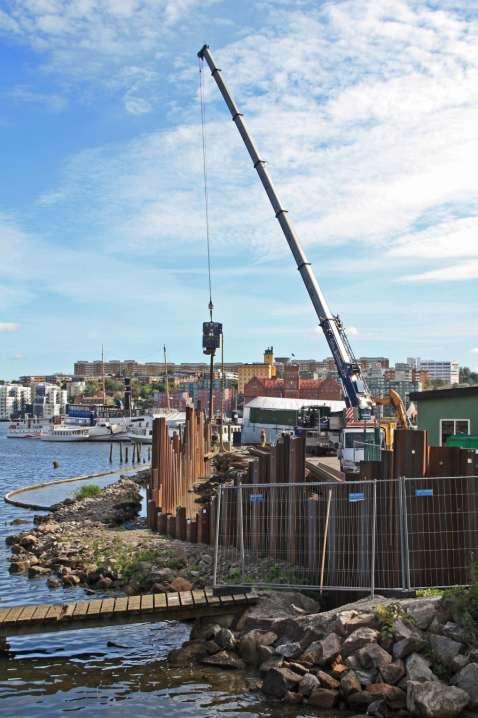

28 Spont i nordost för schakt till gamla havsbotten 28

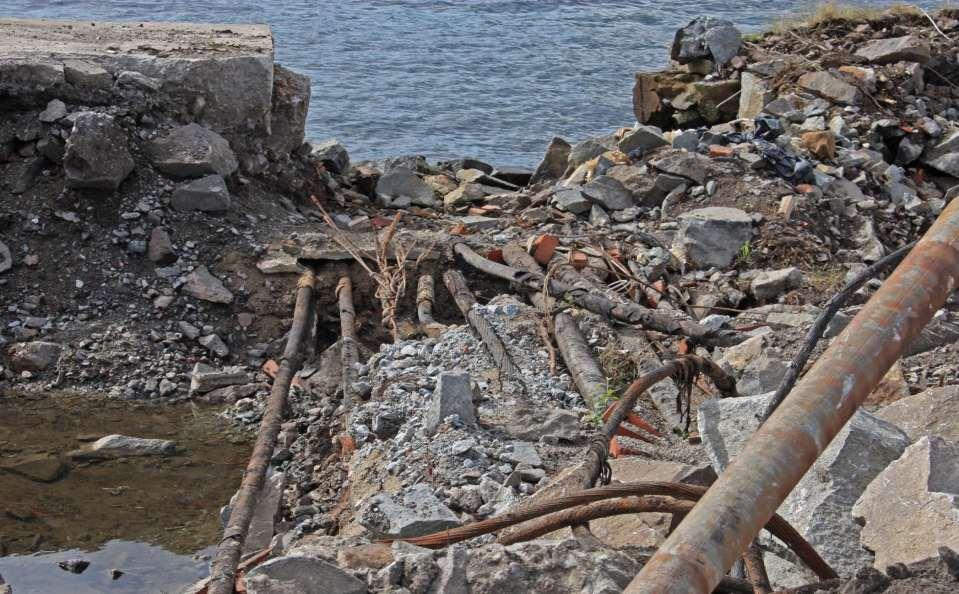

29 Kilometervis med kablar att ta bort delvis oljekablar! 29

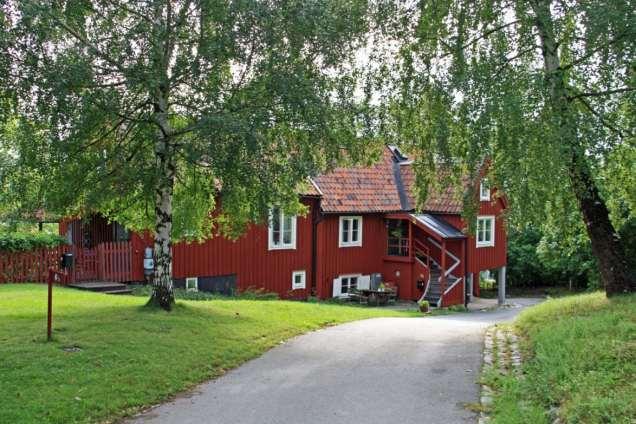

30 Grönytor Alla grönytor måste åtgärdas - all undervegetation tas bort! Nära bostäder: Schakt till ren jord eller till berg Vid träd: Vakuumschakt med sanering efter hälsoriskvärden Fyra olika saneringsmål (Bly 80, 150, 400 och 1000 mg/kg) 30

31 Träd och skyddsvärda växter Knippnejlika och hällveronika är flyttade till Skansen Hällveronika Knippnejlika Meter 31

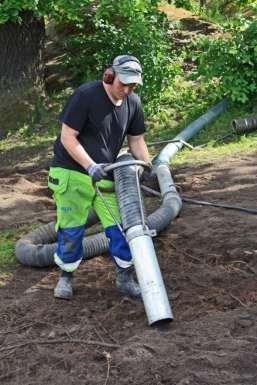

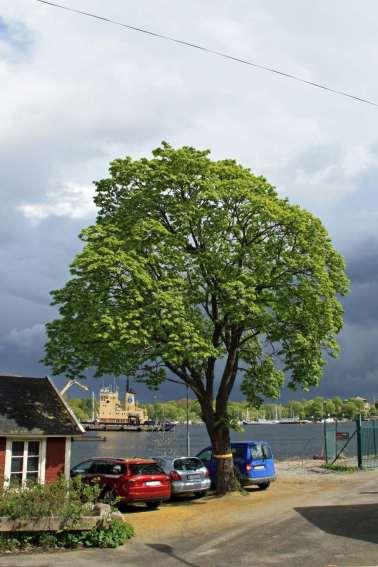

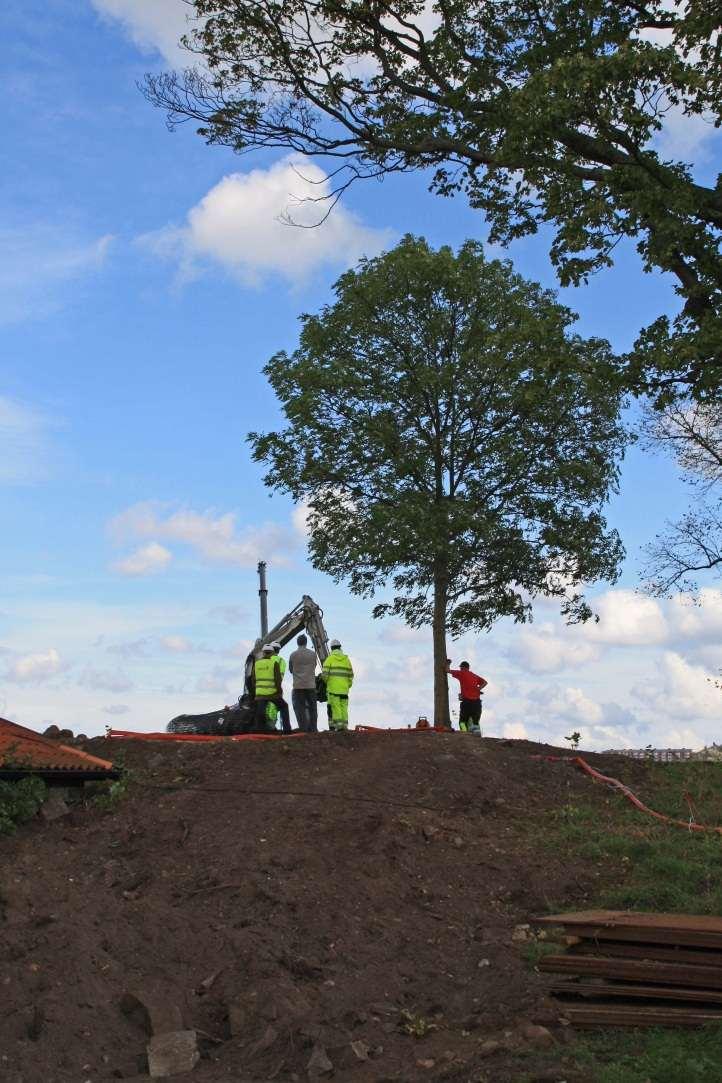

32 Vakuumsugning (och hälsoriktvärden) räddar många träd 32

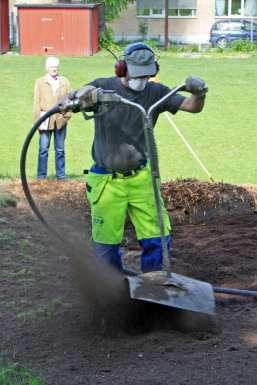

33 Princip vakuumsugning Inte utan skydd på Beckholmen! 33

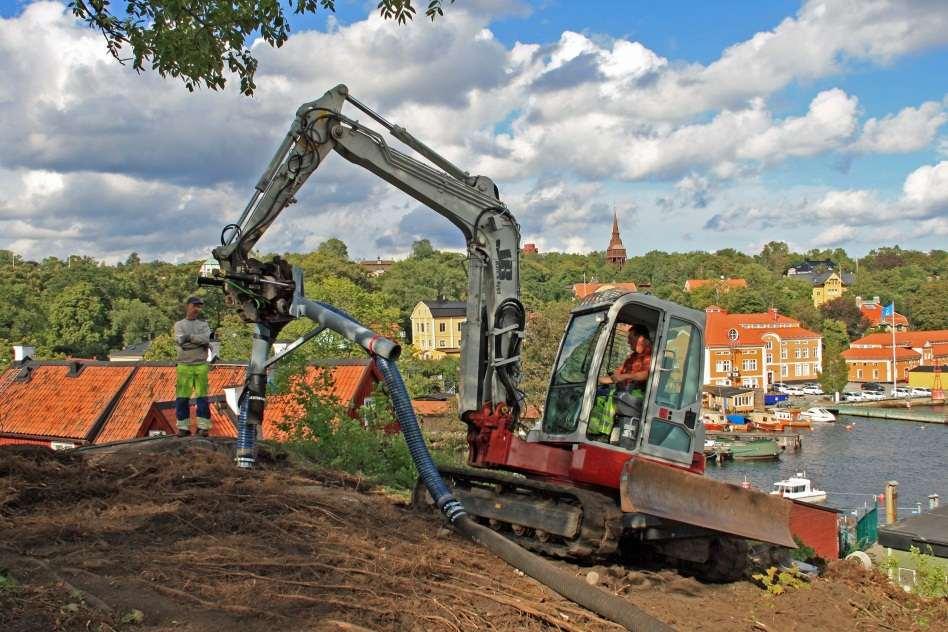

34 Dammsugning, geonät och ny jord 34

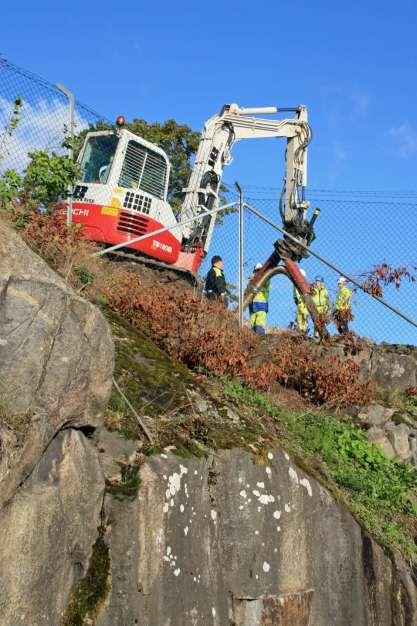

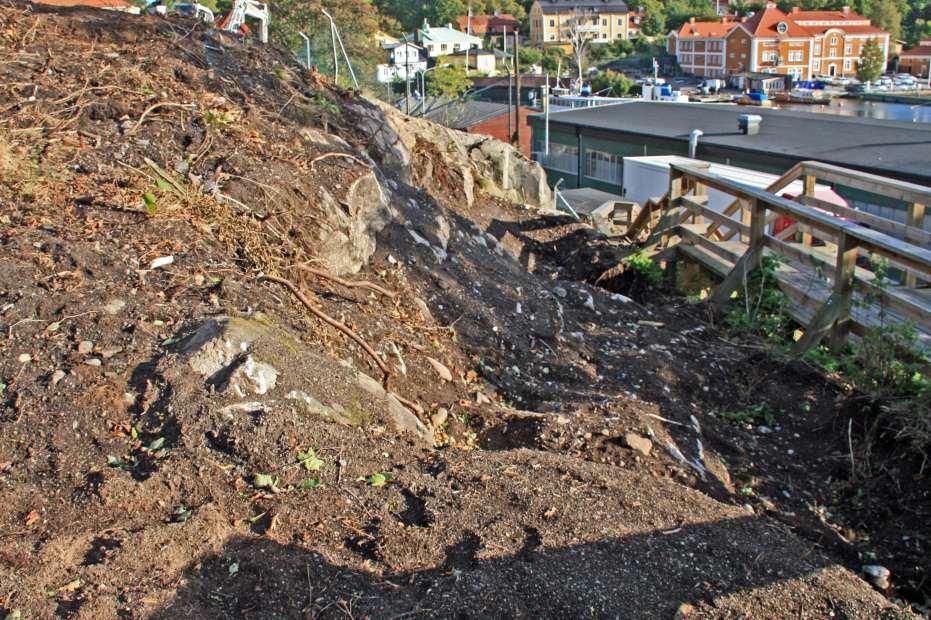

35 Mer dammsugning på svåra ställen 35

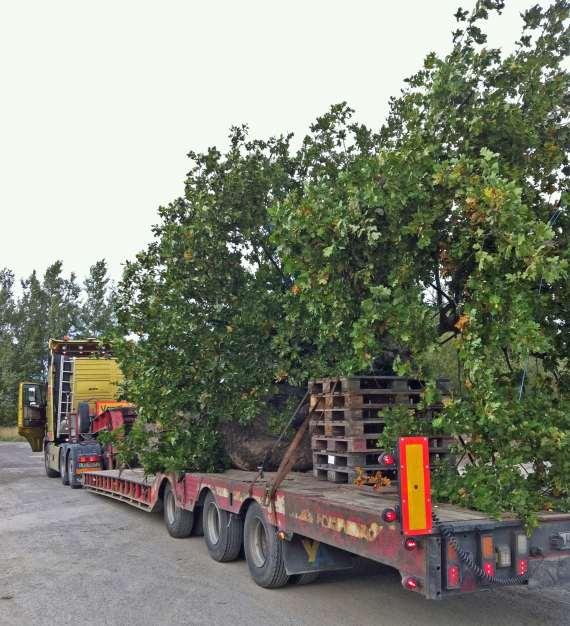

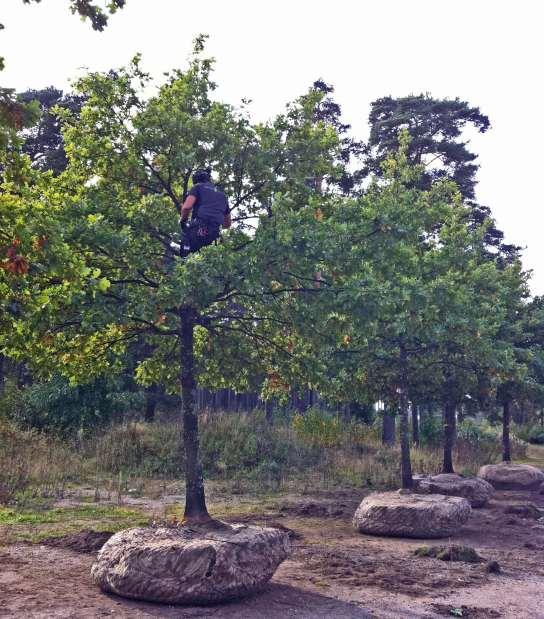

36 Tre ekar räddade från bussgata i Gävle 36

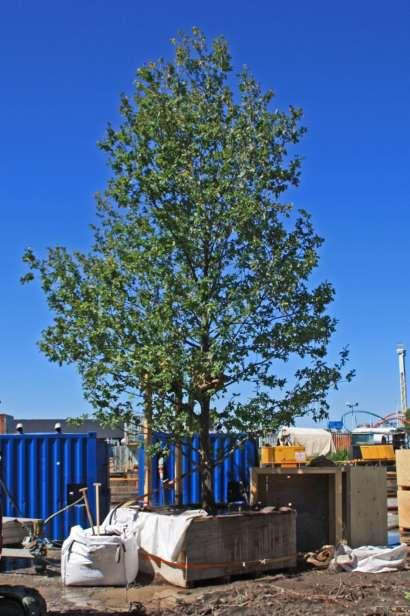

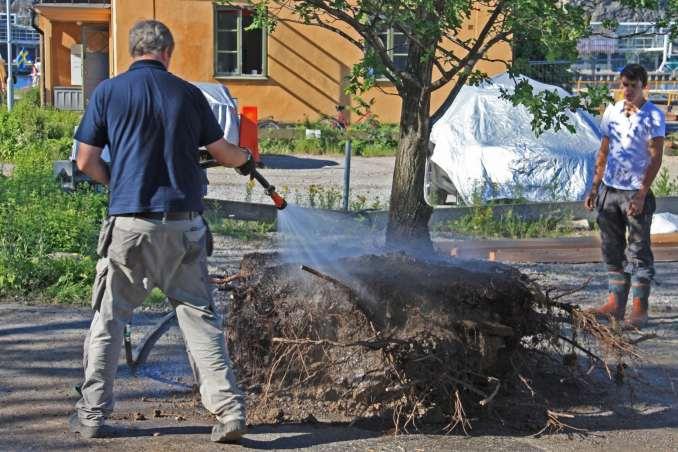

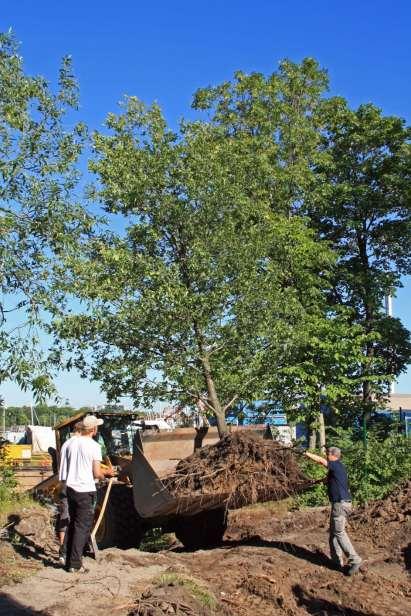

37 Försök att flytta träd utan jord 37

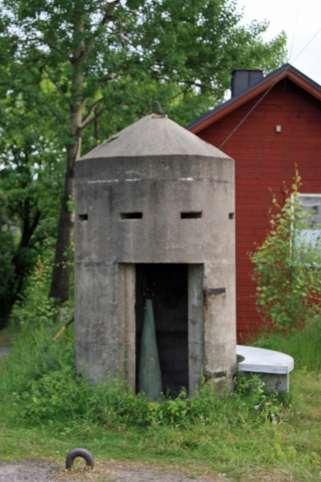

38 Byggnader Misstänkta hus kontrolleras Åtgärd efter behov 38

39 Hela ön är byggnadsminne En del hus måste flyttas eller rivas X X? X X X X X Nytt? X X?? X Nya byggnader planeras så snart detaljplanen blir klar Nytt? Meter 39

40 Några erfarenheter: Mycket att flytta och flera gånger 40

41 Ledningar Alla ledningar berörs av saneringen och byts ut Allt ska hållas i drift under saneringen Omläggning i stället för provisorier Mycket dålig dokumentation (militär och industri) 41

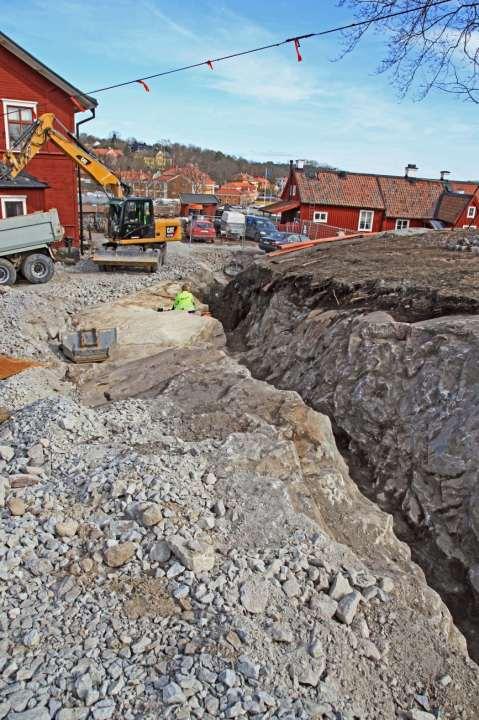

42 Jobbigt att rensa tidigare sprängda ytor mycket dammsugning Rensning av gammal sprängd ledningsgrav 42

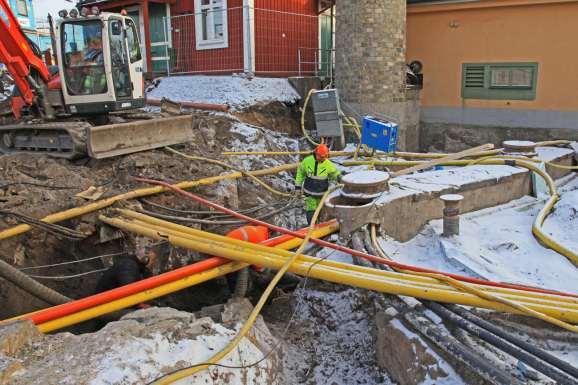

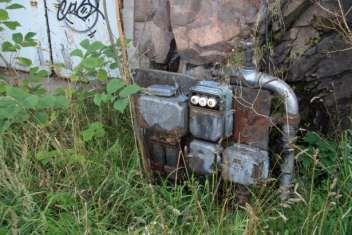

43 Mycket kablar i okända lägen alla klarade sig inte 43

44 Sanering pågår, här någonstans 44

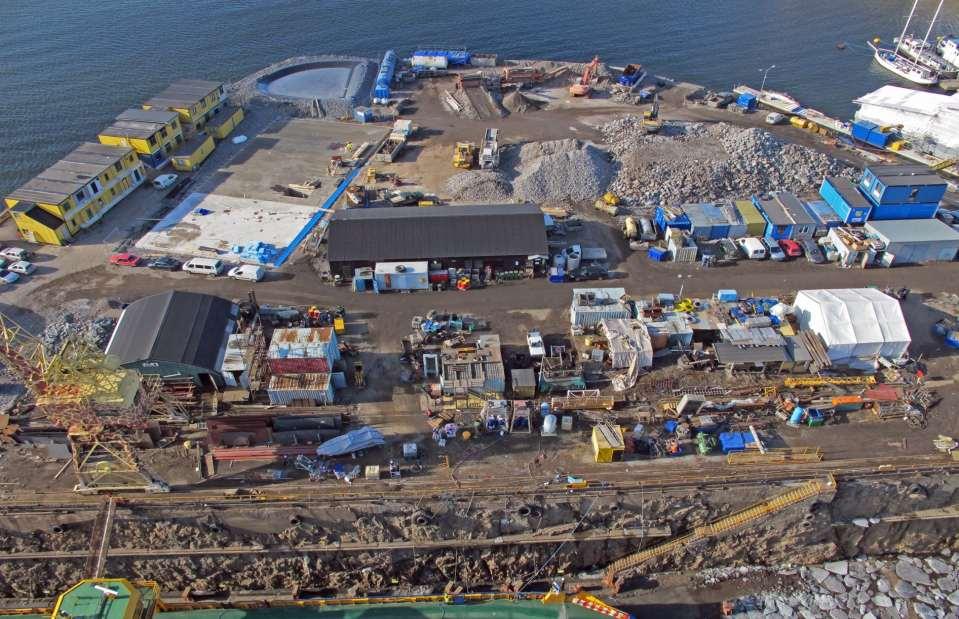

45 Femtonspelet eller katten på råttan 45

46 Kontakter med boende och NGO förvånansvärt bra! Allt kan faktiskt inte bevaras. 46

47 Anmälningsärende för 185 miljoner! Beckholmen blev anmälningsärende hos MFV Taget på delegation efter remissvända ej i nämnden Snabb och saklig hantering Totalbedömning av projektet Väl förberett handläggaren med genom hela processen En del detaljer kunde enkelt lösas ändras under arbetets gång Tillstånd kunde varit svårt att få och hade tagit alldeles för lång tid Nackdel: Vi kunde inte göra vissa önskvärda kajreparationer 47

48 LOU? Första bidragsprojektet utan LOU: Mindre formella upphandlingar Det är inte lägsta pris som avgör Förhandling möjlig inför anbud och efter anbud Inga stelbenta regler för accept eller uteslutning Anpassning enkel under utredning/entreprenad Snabbare att få in och avgöra anbud Exempel: Val av projektledning och konsulter efter personliga egenskaper/kunskap om projektet Kontinuitet i konsultstöd genom alla faser Byte av entreprenör odramatiskt Omfördelning mellan ersättning på löpande räkning och mängdförteckning lätthanterad Enkelt att beställa tilläggsarbeten Sunbeam gjorde sedimentundersökningen 48

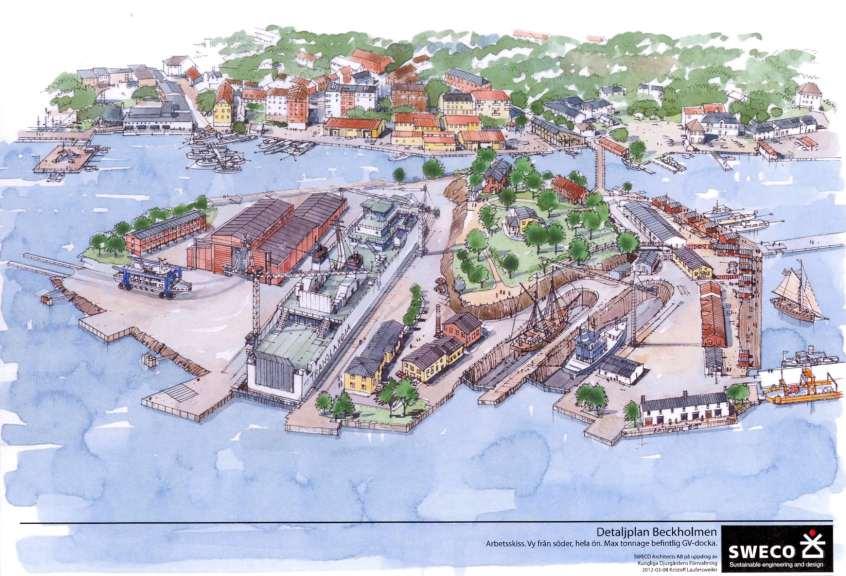

49 Om några år kan det vara så här tack vare marksaneringen 49
