PM Markföroreningar inom detaljplaneområde 1 (DP1), Västerport Varbergs kommun. Kompletterande undersökning syfte och omfattning

Transkript

1 PM Markföroreningar inom detaljplaneområde 1 (DP1), Västerport Varbergs kommun Kompletterande undersökning syfte och omfattning För: Varbergs kommun Samhälsutvecklingskontoret Uppdrag: Upprättad: Org nr Ekelundsgatan Göteborg Sid. 1(3)

2 DP1 Västerport Sid 2 (3) Varbergs kommun Bakgrund och syfte Varbergs kommun, Samhällsutvecklingskontoret (kommunen) arbetar med en detaljplan för stadsdelen Västerport, detaljplaneetapp 1 (DP1). Som underlag för detaljplanen utreds frågan om markföroreningar och behovet av avhjälpandeåtgärder för att marken ska bli lämplig enligt plan- och bygglagen. Avsikten är att kommunen själva ska hantera markförorening vid de förberedande ledningsarbetena för vatten, avlopp och energi på allmän mark samt i övrigt lämna över byggrätter utan behov av marksanering. Under 2017 undersöktes hela planområdet som underlag för planprogrammet. I november 2018 utreddes vilka konsekvenser påträffade markföroreningar inom etapp 1 (DP1) kan få för detaljplanen och vilka ytterligare utredningar som krävs i arbetet med detaljplanen 1. Av utredningen framgår att kompletterande undersökningar bör utföras som underlag för att ta fram en strategi för hantering av massor vid djupa ledningsschakter och bedöma behovet av särskilda avhjälpandeåtgärder inom kvartersmark. Vidare föreslås att platsspecifika riktvärden tas fram som underlag för beslut om vilka resthalter som kan accepteras och vilka massor som kan återfyllas efter teknisk schakt. I föreliggande PM sammanfattas planerade undersökningar och utredningar under vintervår 2019 inom etapp 1. 2 Omfattning En miljöteknisk markundersökning planeras med syfte att skapa förutsättningar för vidare projektering av etapp 1, dvs bedöma eventuellt saneringsbehov, grovt mängda och klassificera schaktmassor i kommande förfrågningsunderlag samt skapa underlag för kommande anmälningar och kontrollprogram vid schaktningsarbeten. Undersökningen är kombinerad för gatu- och kvartersmark och omfattar preliminärt följande: Skruvborrning ner till ca 5 meter i drygt 40 punkter, dels i linjer för djupa schakter, dels i område på kvartersmark där förorening från punktkällor påträffats i tidigare undersökningar. Installation av 5-6 kompletterande grundvattenrör. Arbetet beräknas ta cirka en vecka. Provgropsgrävning i 6-8 punkter ner till 2-3 m inom områden där fyllningen behöver undersökas mer i detalj. Provgropsgrävning ger normalt en betydligt bättre överblick än borrning och möjlighet att ta ostörda prover på enskilda lager. Kemisk analys av prover samt fältanalys med PID och XRF. I Bilaga 1 redovisas fältprogrammet för borrning. Lägen för provgropar identifieras under borrningsarbetet baserat på fältobservationer och platser där provgropar kan tas upp utan att störa befintlig verksamhet. 1 Markföroreningar inom detaljplaneområde 1, Västerport Varbergs kommun, Underlag för detaljplanearbete, Varbergs kommun, Samhälsutvecklingskontoret, Relement

3 DP1 Västerport Sid 3 (3) Varbergs kommun Tidplan För de kompletterande miljötekniska undersökningarna och efterföljande utredningar gäller följande preliminära tidplan: Aktivitet 2019 Feb Mars April Maj 1. Fältarbete geoteknisk borrning, provtagning och kemisk analys 2. Fältarbete provgropsgrävning, provtagning och kemisk analys 3. Bedömningsrapport med undersökningsresultat och förslag på ev. kompl. undersökningar 4. Fördjupad riskbedömning, platsspecifika riktvärden 5. PM behov avhjälpande inom kvartersmark, förslag åtgärdsinriktade undersökning 6. PM strategi masshantering ledningsschakt gatumark, förslag kontroller under schaktning 7. Anmälningar enligt 28 fo miljöfarlig verksamhet och hälsoskydd (miljökontoret) Behov och omfattning av anmälningar avgörs i steg 5 och 6 Göteborg som ovan Per Hübinette Alice Gravander Bilaga 1. Fältprogram miljöteknisk undersökning, Västerport DP1,

4 Bilaga 1

5 FÄLTPOGRAM MILJÖTEKNISK UNDERSÖKNING VÄSTERPORT DP Borrhål Borrdjup (prel) GV (prel) Filterdjup (prel) Dexel Syfte/prioriteringsordning Potentiell förorening Bostäder Mellan hus Bostäder X 1-2 Ev Mellan hus, djup schakt, avgränsning påträffad oljeförorening Olja/PAH Bostäder, avgränsning påträffad förorening Olja/PAH Bostäder Bostäder, avgränsning påträffad oljeförorening Olja/PAH Bostäder X 2-3 Ja Bostäder, vatten nedströms oljeförorening Bostäder, avgränsning påträffad oljeförorening Olja/PAH Ev 1-2 Ev Mellan hus, djup schakt, avgränsning påträffad oljeförorening. Olja/PAH Mellan hus, avgränsning påträffad oljeförorening Olja/PAH Allmän mark, djup schakt Mellan hus, ev avgränsning oljeförorening Olja/PAH Mellan hus, djup schakt Bostäder Hotell Lokaler PAH X 2-3 Ja Lokaler PAH Lokaler PAH Lokaler Klorerade lösningsmedel Mellan hus, djup schakt Parkeringsyta Klorerade lösningsmedel X 2-3 Ev Längs Östra Hamnvägen Längs Östra Hamnvägen Kommentar: Borrning med geoteknisk jordskruv. Punkter riktas mot platser där tidigare föroreningar förekommit och under planerade byggnation (ffa. bostadshus) i syfte att bättre avgränsa utbredning. Grundvattenrör sätts med 2 tums PEH plast med 2 m slits, 1 m under lägsta (förmodade) grundvattennivå/i fyllnadsmassor om vattenförande. Även gamla grundvattenrör som hittas (prel. 7, 15, 10) omsätts och provtas. Grundvattenrör omsätts före provtagning Grundvattenprover tas med peristaltisk pump GV rör skyddas med dexel på platser där de riskerar att bli påkörda eller vandaliserade Grundvattenprover analyseras i fält map ph, konduktivitet, VOC med PID Asfalt screenas i fält med asfaltsspray. Vid misstanke om tjärasfalt analyseras asfalt på lab m.a.p. PAH16 Urval av prover sker baserat på fältindikation, PID/XRF-analys. Prover skickas in även i punkter för planerade djupschakter 0-3 m Efter fältanalys (PID och XRF) uttas i genomsnitt två prover per borrpunkt för kemisk analys utifrån misstänkt föroreningssituation eller för att bekräfta att det är rent.

6 FÄLTPOGRAM MILJÖTEKNISK UNDERSÖKNING VÄSTERPORT DP

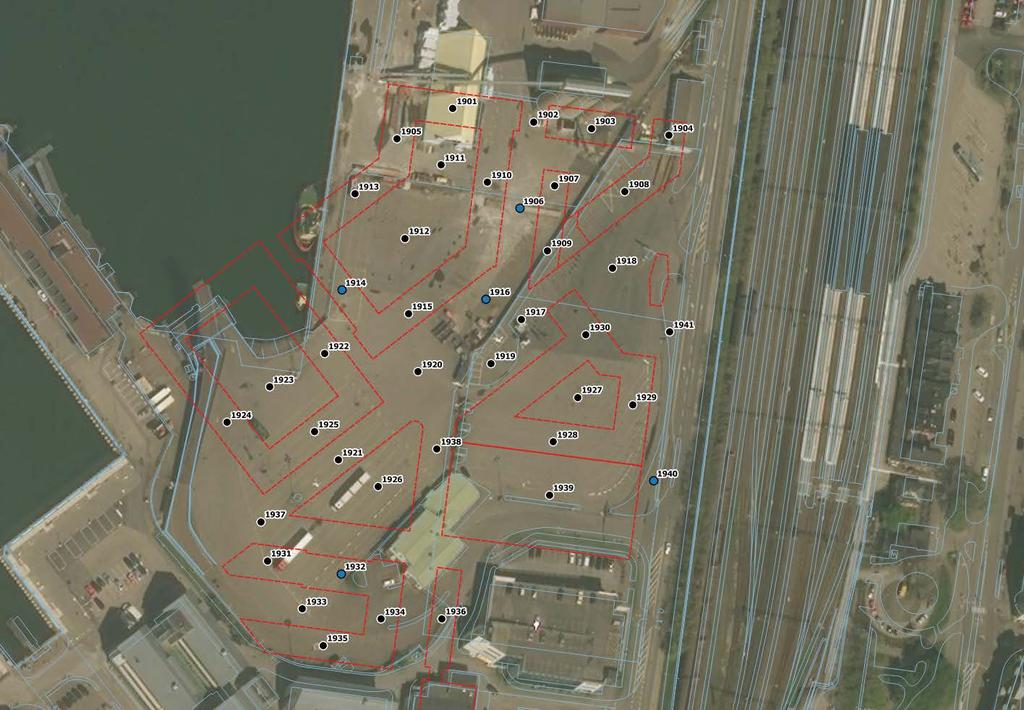

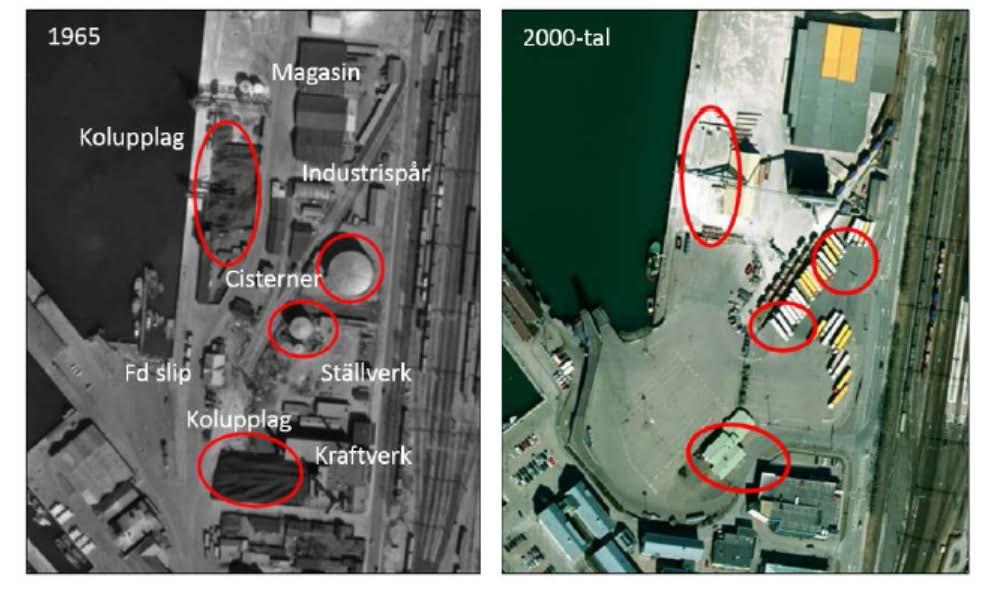

7 FÄLTPOGRAM MILJÖTEKNISK UNDERSÖKNING VÄSTERPORT DP Provpunkter placeras systematisk inom området inom kvarteren och omgivande gatumark. Några punkter placeras riktat mot områden med kända punktkällor för att bättre avgränsa tidigare påträffad markförorening (cisterner, kraftverk). Grundvattenrör installeras för att bl a påvisa ev. föroreningar från områden där olje-/pah föroreningar tidigare påträffats.
