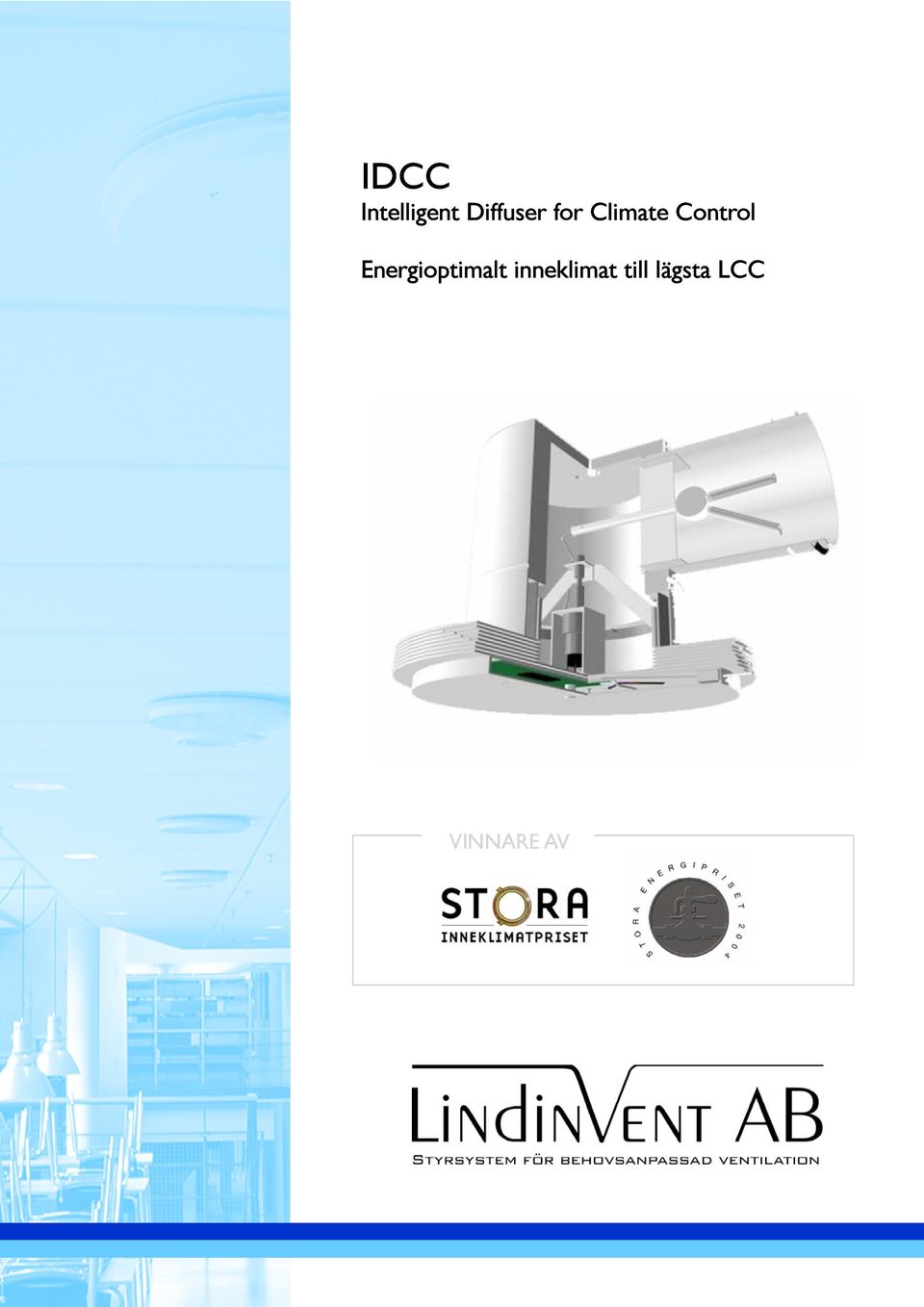

1 IDCC Intelligent Diffuser for Climate Control Energioptimalt inneklimat till lägsta LCC VINNARE AV

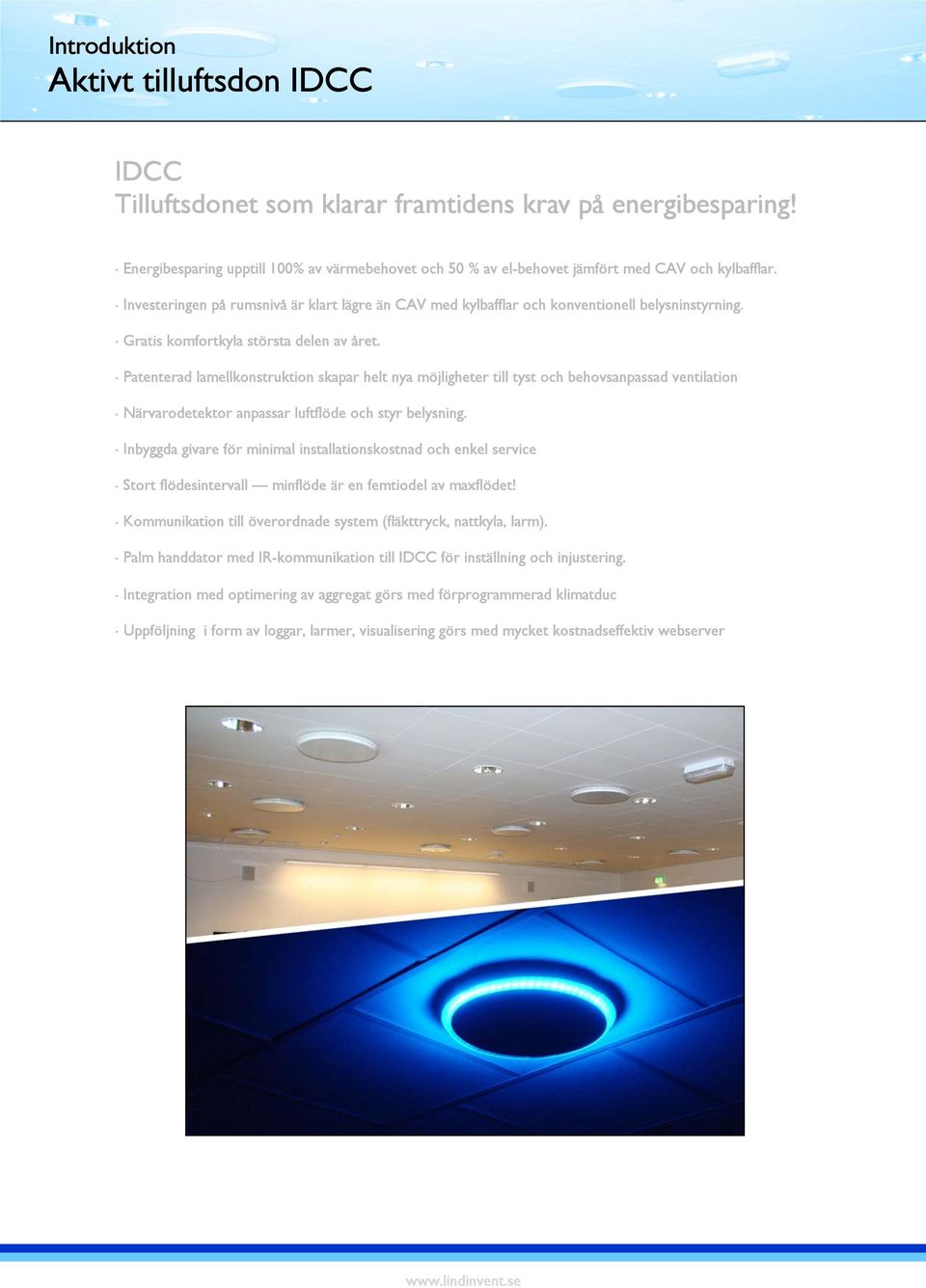

2 Introduktion Aktivt tilluftsdon IDCC IDCC Tilluftsdonet som klarar framtidens krav på energibesparing! Energibesparing upptill 100% av värmebehovet och 50 % av el-behovet jämfört med CAV och kylbafflar. Investeringen på rumsnivå är klart lägre än CAV med kylbafflar och konventionell belysninstyrning. Gratis komfortkyla största delen av året. Patenterad lamellkonstruktion skapar helt nya möjligheter till tyst och behovsanpassad ventilation Närvarodetektor anpassar luftflöde och styr belysning. Inbyggda givare för minimal installationskostnad och enkel service Stort flödesintervall minflöde är en femtiodel av maxflödet! Kommunikation till överordnade system (fläkttryck, nattkyla, larm). Palm handdator med IR-kommunikation till IDCC för inställning och injustering. Integration med optimering av aggregat görs med förprogrammerad klimatduc Uppföljning i form av loggar, larmer, visualisering görs med mycket kostnadseffektiv webserver

3 Energibesparing och komfortkyla Beräkningar och diagram som visar grundprincipen för IDCC. Med en behovsanpassad inblåsning av kall luft sparas uppvärmningskostnad och mindre el behövs för aggregatet. Energibesparing Den stora energibesparingen uppkommer genom att energin från person, belysning och dator värmer luften från 15 till 22 grader C i rummet och därmed kan värmeenergi till aggregatet reduceras upptil 100 %. Genom att behovsanpassa flödet sparas värmeenergi då personer inte är närvarande och värmer rummet. Dessutom kan fläkten arbeta med låg effekt stora delar av året och därmed spara dyr el-energi. Flödet i ett normalt kontor anpassas enligt följande: Ingen närvaro ca 4 l/s. Flödet ökar till 10 l/s vid närvaro. Vid överskottsvärme ökar flödet med 15 gradig luft så jämvikt uppnås vid 22 grader C (inställbart). Konstruktion IDCC har en unik patenterad lösning för att styra flödet. Med en rörlig lamellkonstruktion kan avståndet mellan lamellerna anpassas med en motor så att rätt flöde uppnås. Luften får mycket väggkontakt mellan lamellerna, vilket medför att trycket sjunker kontinuerligt från den inre delen till den yttre kanten. Det skapas inga luftvirvlar med hög hastighet som t.ex. trottelspjäll med stora tryckfall på kort sträcka. Denna lösning klarar höga tryck med mycket låga ljudnivåer. Lufthastigheten vid donkanten är nästan konstant inom hela flödesområdet, vilket medför att kallras inte förekommer. Utvärdering gjord av Chalmers Mari-Liis Maripuu har utvärderat ett par byggnader i Göteborg i sitt doktorandarbete. Hon har tittat på ett par byggnader som bytt CAV mot VAV och undersökt dragnivåer, ljudnivåer och energibesparing: Dragindex ligger på ca 6%, ljudnivåerna är låga (lägre än 28 db (A)) trots höga tryckfall om 110 Pa över donen. Energibesparingen jämfört med det tidigare CAV-systemet har varit drastisk: - vämebehovet minskade med 100 % - elbehovet reducerades till 50 %. - radiotorvärmebehovet minskade med 7% Högre tryck och mindre förluster. IDCC klarar stora tryckvariationer i tilluftskanalen ( Pa) med en mycket låg ljudnivå p.g.a. lamelltekniken. Kanaldimensionen kan vara relativt små genom att donen tillåter ett högre tryckfall i kanalerna. Med en mindre kanal blir även att värmeutbytet med omgivningen mindre. Det är även just detta som kan mögliggöra att man kan behålla kanalsystemet även om man behöver en större luftmängd för att klimatisera med undertempererad

4 Ljudnivå/Dragfritt P(Pa) t 1000 TTD Tillåtet intervall q(l/s) Diagram över tryck, flöde och ljudnivå. Ljudtryc k L PA db(a) Ljudnivå I normala fall (flöden under 30 l/s) är ljudnivån under 23 db(a), vilket inte är hörbart. Vid 50 l/s och 100 Pa är ljudnivån ca 27 db(a). Ljudnivån från motorn bidrar inte till att höja den över bakgrundsnivå på 27 db(a). Dragfritt IDCC tillför kall luft vid tak med relativt hög hastighet och i tunt skikt så att det uppstår en kraftig medinjektion underifrån, vilket medför att temperaturen stiger från 15 till 21 grader C från kanten på donet till 1 m därifrån längs taket. Med lamelltekniken blir lufthastigheten vid donkanten i stor sett konstant inom hela flödesområdet. Dragindexmätningar visar att det inte finns några dragproblem i ett rum på 10 m 2 inom hela flödesområdet (4-50 l/s). Både lufthastigheten och kyleffekten bidrar till cirkulationen i rummet. Luften strömmar ner långsamt längs väggarna och stiger upp under donet. Om det finns flera don i ett rum som sitter relativt nära varandra kan man mycket lätt tillta donen ifrån varandra, så att det inte blir nerslag mellan de. IR-detektor IR-detektor på undersidan av donet används för att öka flödet från min- till närvaroflöde (om temperaturen i rummet överstiger börvärde ökar flödet). Detektorn kan även användas för belysningsstyrning med hjälp av en relädosa. Då alla donen kan knytas till godtycklig belysningszon räcker det med att ett don i zonen aktiveras för att alla donens armaturer skall tändas. Användbart i t ex landskapslösningar. Temperaturgivare Temperaturgivaren som är monterad i donkanten har en responstid på ca 2 min p.g.a. att den känner medinjekterad luft, vilket ger en god temperaturstabilitet i rummet (väggivare har normalt en tidskonstant om 20 min eller mer). Dessutom finns det en temperaturgivare i donlådan för mätning av tillluftstemperaturen, för att bl a kunna kontrollera tillförd kyleffekt och även identifiera brister i isolering etc. Flödesgivare IDCC har en inbyggd flödesgivare, vilket medför att rätt flöde uppnås även då trycket förändras i tilluftskanalen. Kalibrering och parameterinställningar görs på fabrik. Flödesgivarvärden kan även överföras via kommunikation till flödesbalanseringen i korridor. Denna summerar flöde från don med angivna id-nr.

5 Temperaturgivare Webservergränssnitt med möjlighet att kontrollera värden, ställa om börvärden, logga och kontrollera/ kvittera larmer. Alla rumsfunktioner i IDCC I donet finns alla nödvändiga funktioner integrerade såsom motor, flödesgivare, temperaturgivare, IR-detektor och styrelektronik för att reducera installationskostnaderna till ett minimum. Det behövs endast en kabel från donet till korridoren. Kabeln inkluderar utöver 24 VAC även möjlighet att ansluta Modbus- och CAN-kommunikation. Med hjälp av en extra kabel från donet kan det även styra belysning, radiatorställdon, fläktkylare och fläktvärmare samt ta emot CO2 signal. Kommunikation IDCC har möjlighet att ansluta Modbus kommunikation till en master med web-gränssnitt. För intern kommunikation används CAN för flödesbalansering, belysningsstyrning och övervakningssystem. Vi har dessutom utvecklat lösningar som anpassar trycket på fläkten till lägsta möjliga nivå för att med marginal tillgodose den för tillfället mest krävande stället. Vi räknar med att fläktenergin skall kunna reduceras påtagligt under vinterhalvåret. Även nattkyla, brand och larm kan hanteras av mastern. Kostnaden för kommunikationssystemet blir låg p.g.a. att trådparen för Modbus och CAN ingår i spänningsförsörjningskabeln med 24 VAC. Webserver AMS - driftinfo Plug n Play En anläggning som inte larmar fungerar resonerar ofta drift och underhålls personal. Genom att se till att sammanställa all driftsdata, parametrar lättillgängligt i en webserver kan anläggningen fjärradministreras, trimmas och felsökas avsevärt effektivare än utan denna möjlighet. Vi har insett potentialen och förpackat detta i en webserver som är så nära Plug n Play som vi kan komma. I vår webserver AMS får man tillgång till de viktigaste ärvärdena, börvärdena. Ärvärdena loggas och har larmfunktioner, dessutom kan vi ladda upp dokumentation, serviceloggar etc i denna webbaserade linuxlösning som är mycket kostnadseffektiv och stabil. Driftsättning och injustering Donen funktionstestas och flödesgivaren kalibreras på fabrik. Alla tillgängliga parametrar som t.ex. minflöde, maxflöde, temp-börvärde och id-nr ställs också in och kartongen märks med rumsnr. Elektriker testar alla kabelanslutningar före driftsättning med vanlig nätverkskabeltestare. På plats injusteras flödesbalanseringen och donen kontrolleras. Med hjälp av vår klimatduc CMM kan man t.ex. styra alla donen till maxflöde för att kontrollera maxbelastning. Det innebär att driftsättning och injustering går fort.

6 Driftsättning och injustering Palm handdator med IR kommunikation används som smidigt användargränssnitt. Kvalitet Donets mekaniska delar har testats i forcerat tempo genom att låta det gå upp och ner kontinuerligt. Motorn går max 50 h/år. Vi har låtit 2 don gå kontinuerligt sedan sept De fungerar fortfarande efter ca drygt 2 år dvs h. Elektroniken är försedd med skyddsfunktioner för att förhindra att kraftiga transienter (spikar) på spänningsförsörjningen 230 VAC kan påverka funktionen. Flödesmätningen har vidareutvecklats och är filterförsedd och integrerad i spridardelen inget som kan gå anslutas fel. Med alla givare i donet fås en lösning som är enkelt utbytbar och lättservad. Klimatduc CMM optimering Vi har insett möjligheten att utifrån värden i donen kunna optimera driften av aggregat, minimera armaturbyten, hantera brandfunktioner, bygga smarta funktioner för sommarnattkyla etc. Dessa funktioner mm har vi paketerat i en färdigprogrammerad duc som ger en avsevärd kostnadsfördel mot att låta styrentreprenör utveckla, programmera och verifiera alla dessa funktioner för första gången. Mer om dessa funktioner kan du läsa i vårt datablad om CMM. Interndiagnostik förebygger problem Varje don har en kontrollfunktion för felanalys, så att det kan skicka felmeddelande till en master i ett överordnat system. Kan även avläsas med Palm handdator. Det kan t.ex. vara för hög temperatur i rummet (skillnad mellan är- och bör-värde) trots att donet är helt öppet p.g.a. att kanaltemperaturen är för hög eller otillräckligt flöde. Om temperaturen i rummet skulle bli för låg (skillnad mellan är- och börvärde) på vintern kontrolleras om framledningstemperatur är för låg eller om det uppstått fel på radiatorställdonet. Andra felkoder har kontroll på interna funktioner. Med ovanstående lösning kan man avhjälpa fel innan hyresgästerna upptäcker det.

7 Referenser Referenser Språk- & Litteraturcentrum i Lund Farmakologen Lund Språk & Litteraturcentrum Lund Teologen Lund Sociologiska Inst. Lund Kemicentrum Lund BMC Hus D Lund Försvarshögskolan Stockholm CRC MAS Malmö Hägglunds Örnsköldsvik Nova Huset Linköping Hälsans Hus Linköping Kemihuset Umeå Universitet Luleå Tekniska Högskola Hus C Polishuset Helsingborg Elysseum Göteborgs Energi Biblioteket Svedala Absalon Lund Humanisten Lund M-huset LTH plan 4 Kv Svea Helsingborg Studiecentrum Lund med flera.. Totalt har ca 5000 don levererats. Polishuset i Helsingborg Studiecentrum i Lund

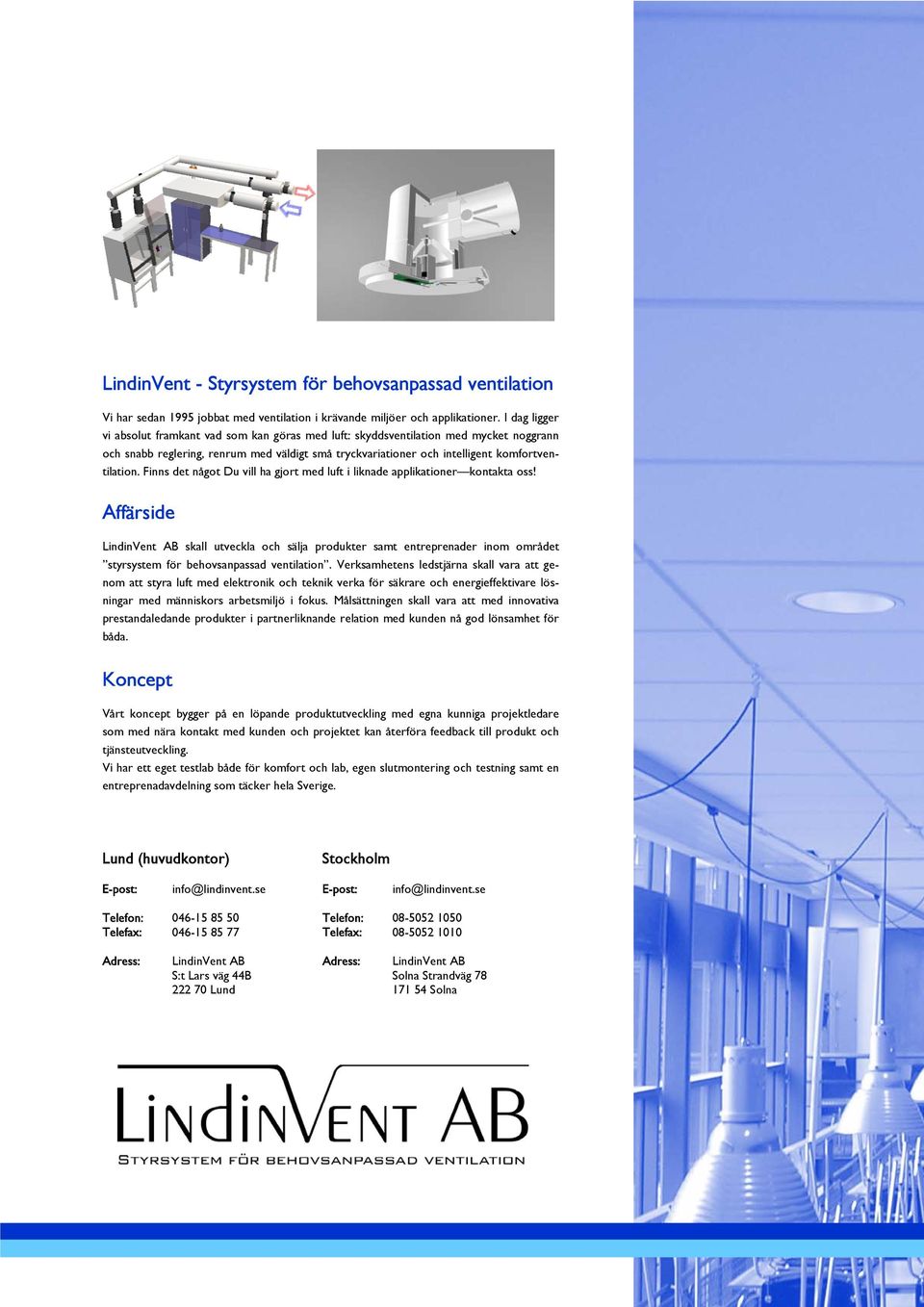

8 LindinVent - Styrsystem för behovsanpassad ventilation Vi har sedan 1995 jobbat med ventilation i krävande miljöer och applikationer. I dag ligger vi absolut framkant vad som kan göras med luft: skyddsventilation med mycket noggrann och snabb reglering, renrum med väldigt små tryckvariationer och intelligent komfortventilation. Finns det något Du vill ha gjort med luft i liknade applikationer kontakta oss! Affärside LindinVent AB skall utveckla och sälja produkter samt entreprenader inom området styrsystem för behovsanpassad ventilation. Verksamhetens ledstjärna skall vara att genom att styra luft med elektronik och teknik verka för säkrare och energieffektivare lösningar med människors arbetsmiljö i fokus. Målsättningen skall vara att med innovativa prestandaledande produkter i partnerliknande relation med kunden nå god lönsamhet för båda. Koncept Vårt koncept bygger på en löpande produktutveckling med egna kunniga projektledare som med nära kontakt med kunden och projektet kan återföra feedback till produkt och tjänsteutveckling. Vi har ett eget testlab både för komfort och lab, egen slutmontering och testning samt en entreprenadavdelning som täcker hela Sverige. Lund (huvudkontor) Stockholm E-post: info@lindinvent.se E-post: info@lindinvent.se Telefon: Telefax: Telefon: Telefax: Adress: LindinVent AB S:t Lars väg 44B Lund Adress: LindinVent AB Solna Strandväg Solna
