1 Mätning i carotis Användarmöte Johan Fredén Lindqvist

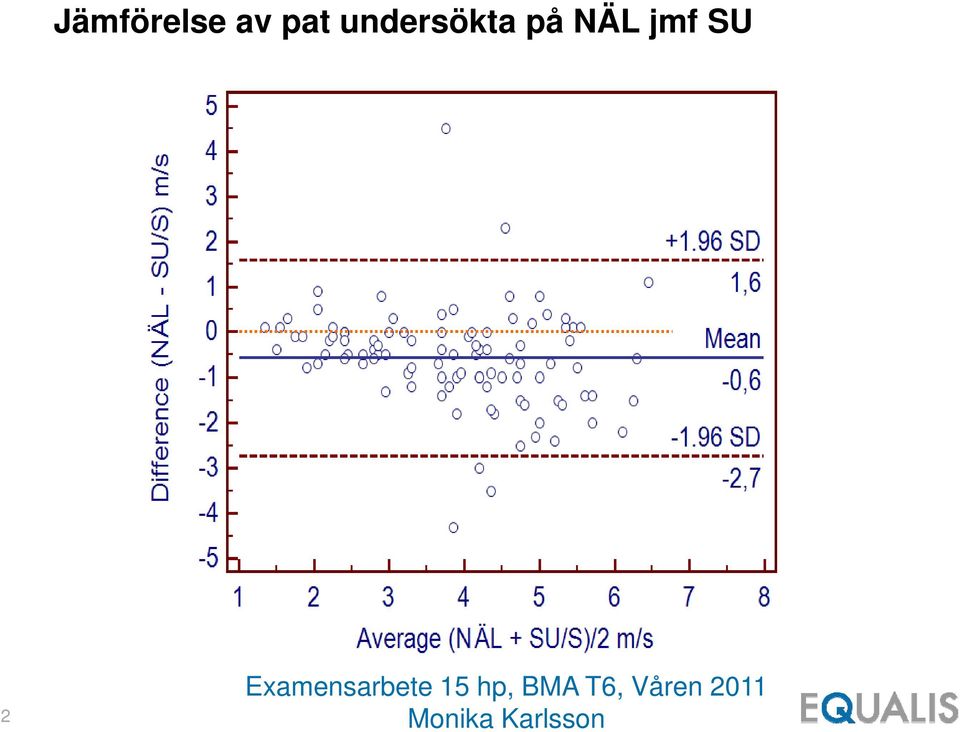

2 Jämförelse av pat undersökta på NÄL jmf SU 2 Examensarbete 15 hp, BMA T6, Våren 2011 Monika Karlsson

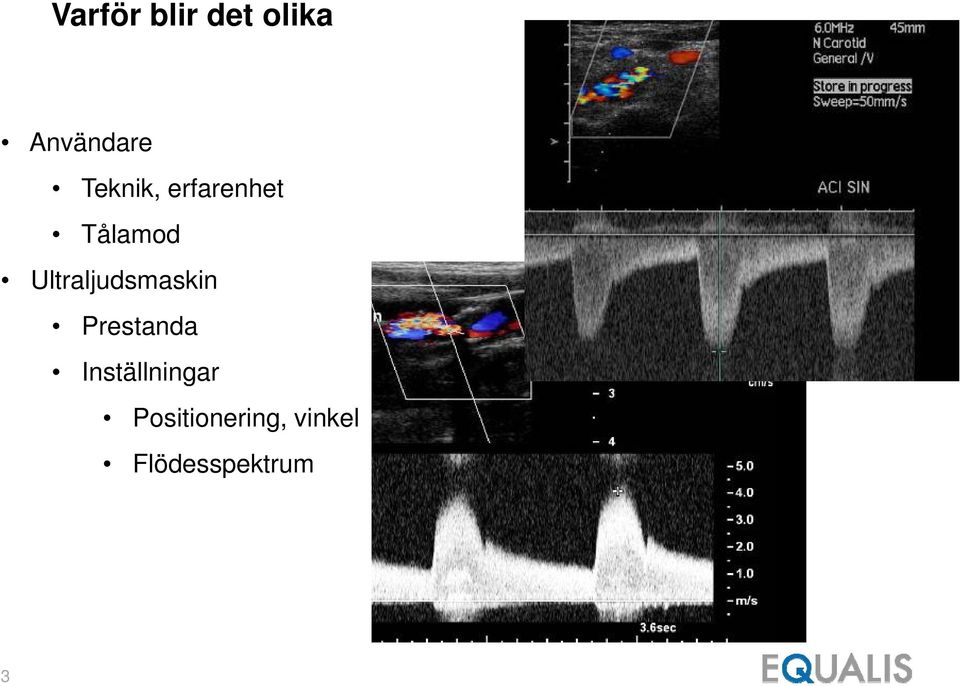

3 Varför blir det olika Användare Teknik, erfarenhet Tålamod Ultraljudsmaskin Prestanda Inställningar Positionering, vinkel Flödesspektrum 3

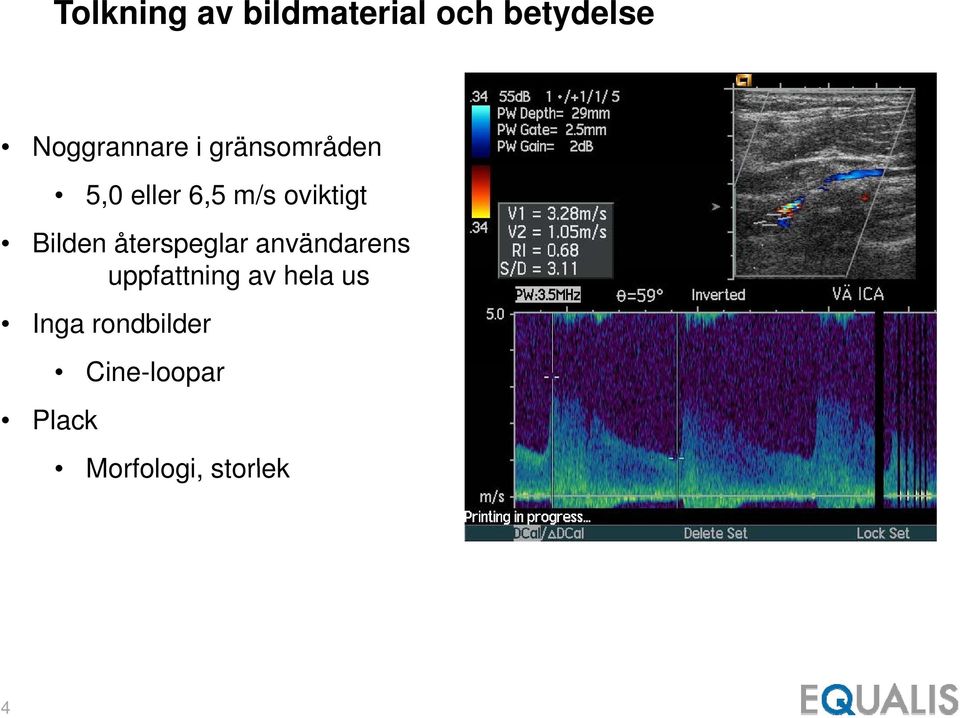

4 Tolkning av bildmaterial och betydelse Noggrannare i gränsområden 5,0 eller 6,5 m/s oviktigt Bilden återspeglar användarens uppfattning av hela us Inga rondbilder Plack Cine-loopar Morfologi, storlek 4

återspeglar användarens uppfattning av hela us

5 Placering av cursor i flödesriktningen Figure 5. Showing the correct placement of the velocity cursor (A) when the systolic peak is delayed, (B) when there is spike turbulence on the systolic peak, and (C) when the foot of the next systolic peak dips below the end-diastolic velocity. 5 Oates et al, EJVES, 2009

peak is delayed, (B) when there is spike turbulence on the systolic peak, and

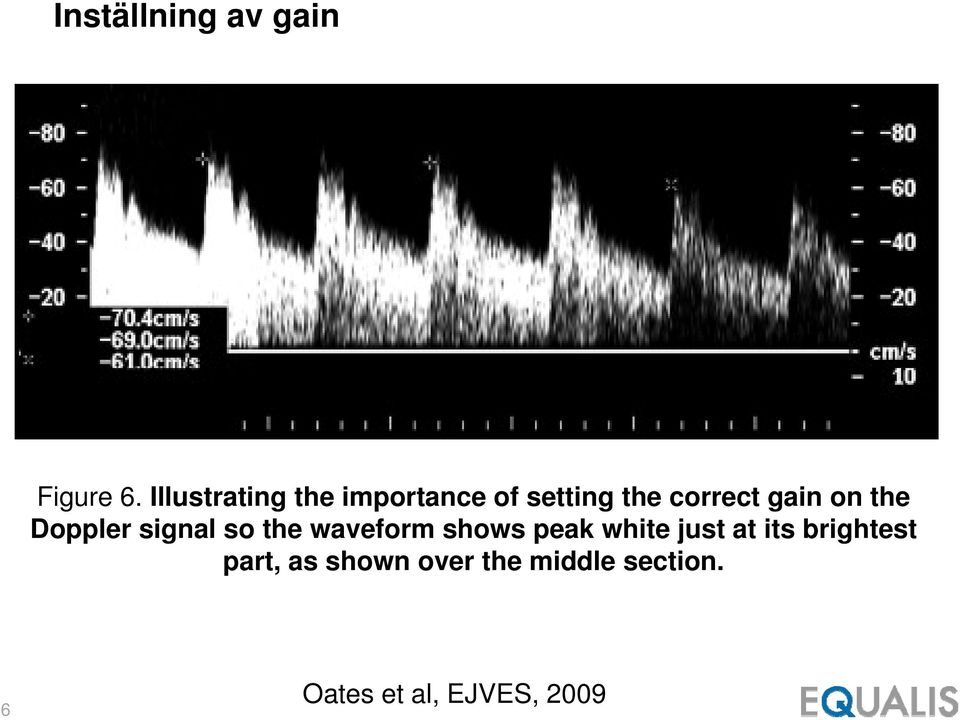

6 Inställning av gain Figure 6. Illustrating the importance of setting the correct gain on the Doppler signal so the waveform shows peak white just at its brightest part, as shown over the middle section. 6 Oates et al, EJVES, 2009

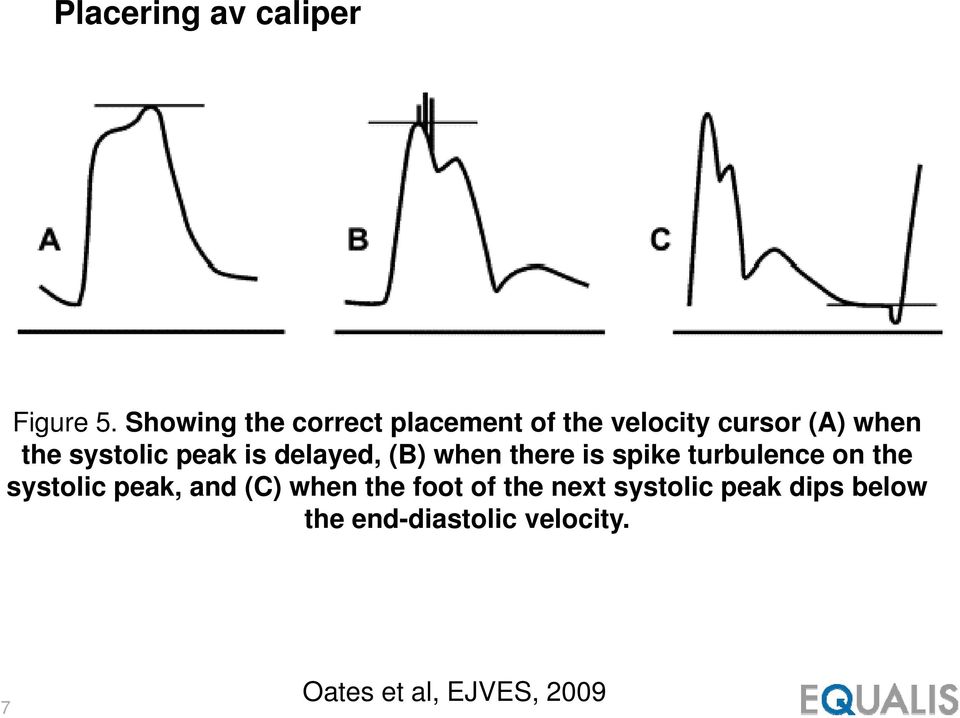

7 Placering av caliper Figure 5. Showing the correct placement of the velocity cursor (A) when the systolic peak is delayed, (B) when there is spike turbulence on the systolic peak, and (C) when the foot of the next systolic peak dips below the end-diastolic velocity. 7 Oates et al, EJVES, 2009

systolic peak is delayed, (B) when there is spike turbulence on the

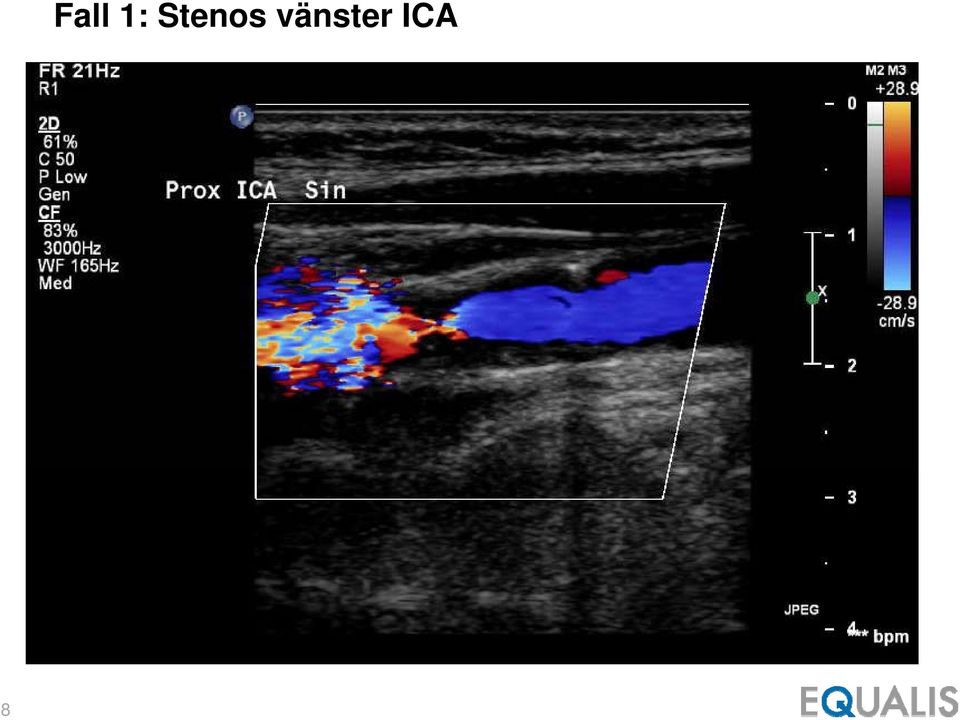

8 8 Fall 1: Stenos vänster ICA

9 Fall 1: Stenos vänster ICA A 9

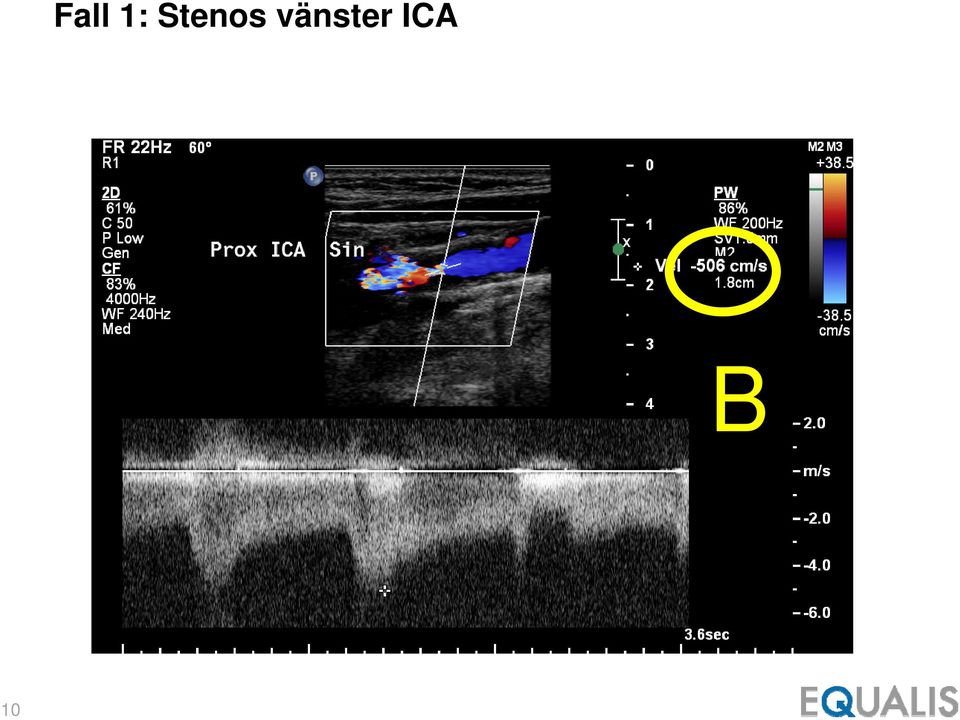

10 Fall 1: Stenos vänster ICA B 10

11 Fall 1: Stenos vänster ICA A A: A >> B B: A > B C: A = B D: B > A E: B >> A B 11

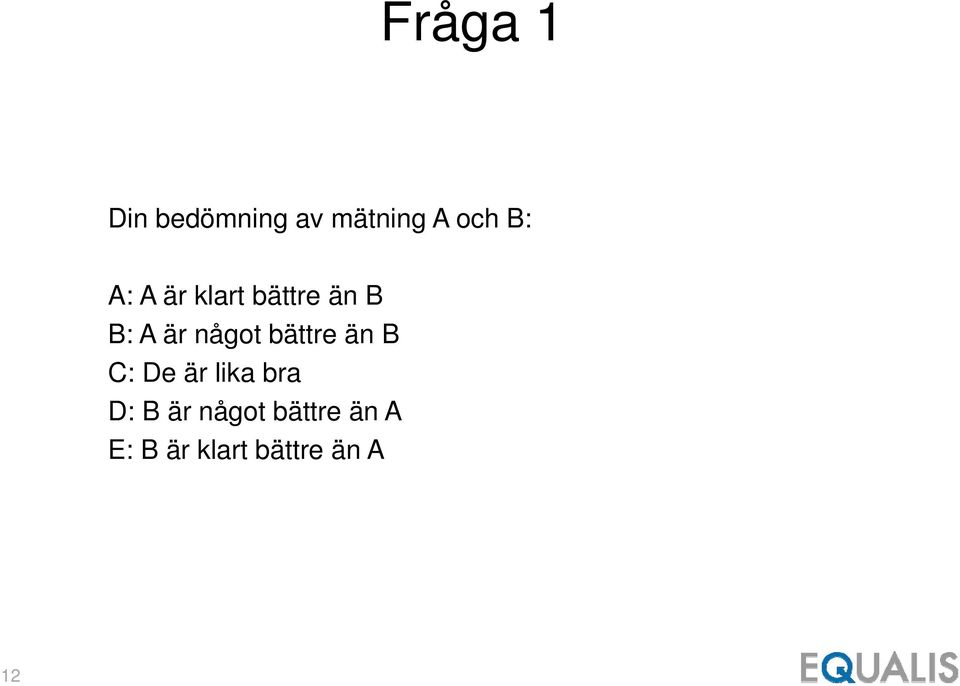

12 Fråga 1 Din bedömning av mätning A och B: A: A är klart bättre än B B: A är något bättre än B C: De är lika bra D: B är något bättre än A E: B är klart bättre än A 12

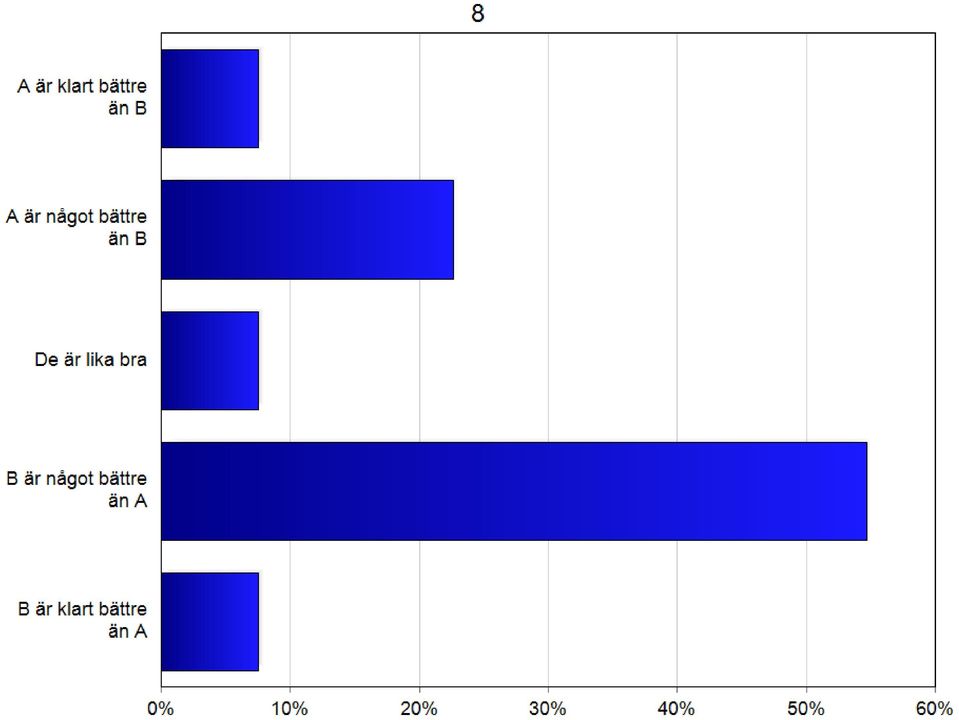

14 14 Fall 2: Stenos höger bifurkation

15 Fall 2: Stenos höger bifurkation A 15

16 Fall 2: Stenos höger bifurkation B 16

17 Fall 2: Stenos höger bifurkation A B A: A >> B B: A > B C: A = B D: B > A E: B >> A 17

18 Fråga 2 Din bedömning av mätning A och B: A: A är klart bättre än B B: A är något bättre än B C: De är lika bra D: B är något bättre än A E: B är klart bättre än A 18

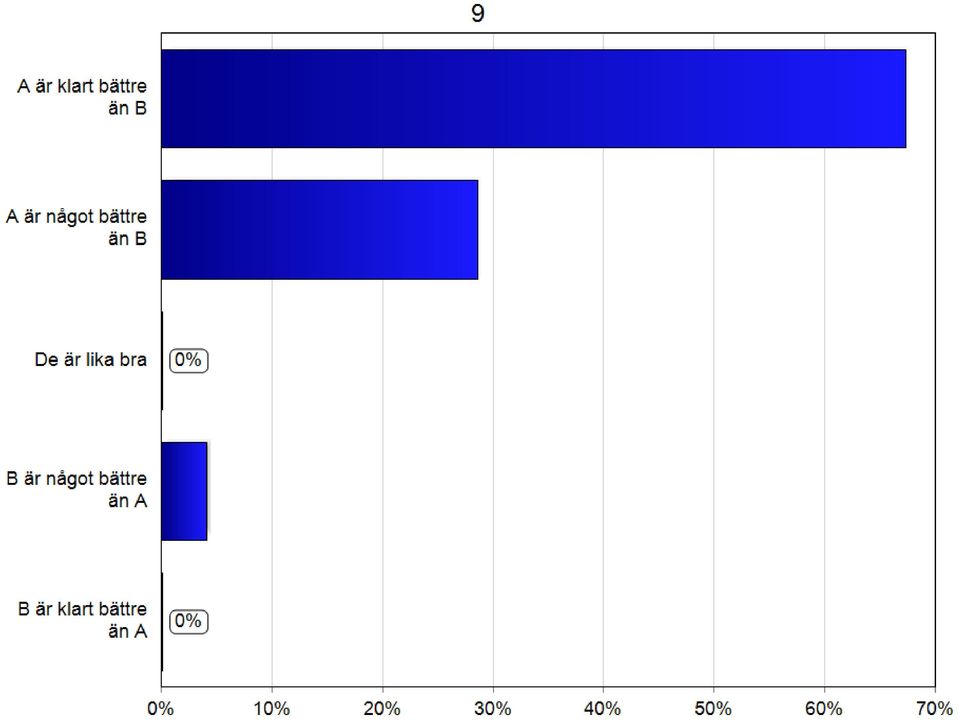

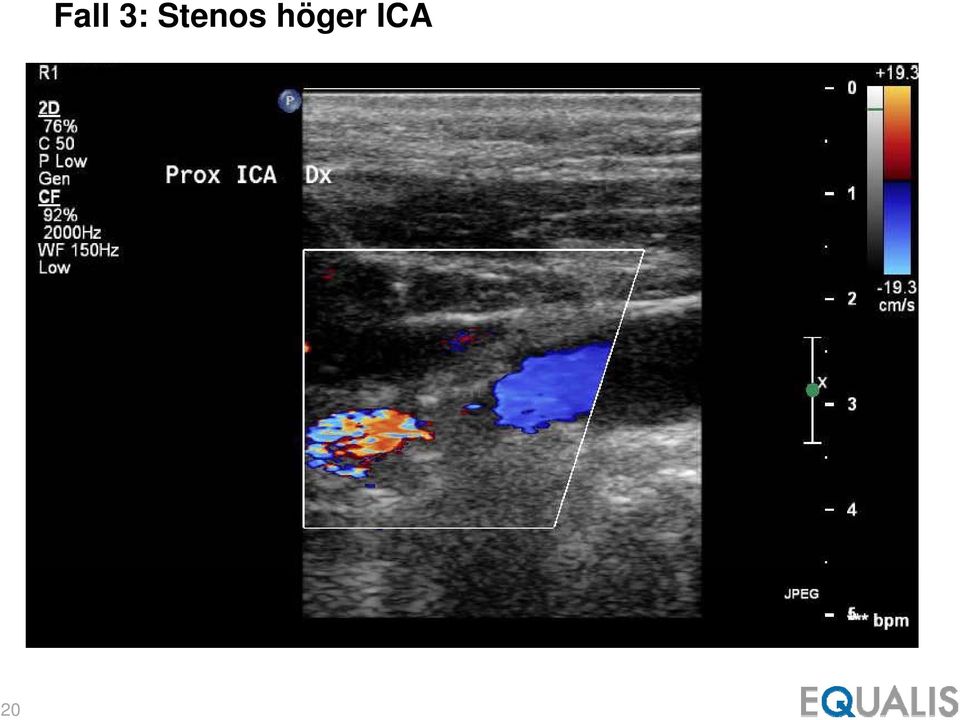

20 20 Fall 3: Stenos höger ICA

21 Fall 3: Stenos höger ICA A 21

22 Fall 3: Stenos höger ICA B 22

23 Fall 3: Stenos höger ICA A B A: A >> B B: A > B C: A = B D: B > A E: B >> A 23

24 Fråga 3 Din bedömning av mätning A och B: A: A är klart bättre än B B: A är något bättre än B C: De är lika bra D: B är något bättre än A E: B är klart bättre än A 24

26 26 Fall 4: Stenos höger ICA

27 Fall 4: Stenos höger ICA A 27

28 Fall 4: Stenos höger ICA B 28

29 Fall 4: Stenos höger ICA A A: A >> B B: A > B C: A = B D: B > A E: B >> A B 29

30 Fråga 4 Din bedömning av mätning A och B: A: A är klart bättre än B B: A är något bättre än B C: De är lika bra D: B är något bättre än A E: B är klart bättre än A 30

32 32 Fall 5: Stenos höger ICA

33 Fall 5: Stenos höger ICA A 33

34 Fall 5: Stenos höger ICA B 34

35 Fall 5: Stenos höger ICA A A: A >> B B: A > B B C: A = B D: B > A E: B >> A 35

36 Fråga 5 Din bedömning av mätning A och B: A: A är klart bättre än B B: A är något bättre än B C: De är lika bra D: B är något bättre än A E: B är klart bättre än A 36

38 38 Fall 6: Stenos vänster ICA

39 Fall 6: Stenos vänster ICA A 39

40 Fall 6: Stenos vänster ICA B 40

41 Fall 6: Stenos vänster ICA A A: A >> B B: A > B B C: A = B D: B > A E: B >> A 41

42 Fråga 6 Din bedömning av mätning A och B: A: A är klart bättre än B B: A är något bättre än B C: De är lika bra D: B är något bättre än A E: B är klart bättre än A 42

44 44 Fall 7: Stenos vänster ICA

45 Fall 7: Stenos vänster ICA A 45

46 Fall 7: Stenos vänster ICA B 46

47 Fall 7: Stenos höger ICA A B A: A >> B B: A > B C: A = B D: B > A E: B >> A 47

48 Fråga 7 Din bedömning av mätning A och B: A: A är klart bättre än B B: A är något bättre än B C: De är lika bra D: B är något bättre än A E: B är klart bättre än A 48

50 50 Fall 7: Stenos vänster ICA

51 51 Fall 8: Stenos höger ICA

52 Fall 8: Stenos höger ICA A 52

53 Fall 8: Stenos höger ICA B 53

54 Fall 7: Stenos höger ICA A B A: A >> B B: A > B C: A = B D: B > A E: B >> A 54

55 Fråga 8 Din bedömning av mätning A och B: A: A är klart bättre än B B: A är något bättre än B C: De är lika bra D: B är något bättre än A E: B är klart bättre än A 55

57 57 Fall 9: Stenos höger ICA

58 Fall 9: Stenos höger ICA A 58

59 Fall 8: Stenos höger ICA B 59

60 Fall 7: Stenos höger ICA A B A: A >> B B: A > B C: A = B D: B > A E: B >> A 60

61 Fråga 9 Din bedömning av mätning A och B: A: A är klart bättre än B B: A är något bättre än B C: De är lika bra D: B är något bättre än A E: B är klart bättre än A 61

63 63 Fall 10: Stenos höger ICA

64 Fall 10: Stenos höger ICA A 64

65 Fall 10: Stenos höger ICA B 65

66 Fall 10: Stenos höger ICA A A: A >> B B B: A > B C: A = B D: B > A E: B >> A 66

67 Fråga 10 Din bedömning av mätning A och B: A: A är klart bättre än B B: A är något bättre än B C: De är lika bra D: B är något bättre än A E: B är klart bättre än A 67

69 69 Extrabilder stenos höger ICA

70 70 Extrabilder: Stenos höger ICA

71 71 Fall 8: Stenos vänster ICA

72 Plackmorfologi Bildmaterial från Göran Bergström och Caroline Schmidt, Wallenberg-lab, lab Sahlgrenska

73 Equalis rekommendation 2011

74 74 Hur vill du beskriva du/ni detta plack i bakväggen: A: Ekolucent B: Ekotätt C: Högekogent D: Förkalkat E: Ljust F: Något annat ord Fråga 18

76 Hur vill du beskriva du/ni detta plack i bakväggen: A: Ekolucent B: Ekotunt C: Lågekogent g D: Ekofattigt E: Mörkt F: Något annat ord Få Fråga 19 76

78 Plaque-indelning I. Lågekogent, ekotunt II. Övervägande lågekogent, inslag av högekogenicitet III. Övervägande högekogent, inslag av lågekogenicitet IV. Högekogent, ekotätt ofta skuggande

79 Din bedömning av plackmorfologin i framväggen: A: Lågekogent B: Mestadels lågekogent C: Mestadels högekogent D: Högekogent Fråga 21 79

81 Din bedömning av plackmorfologin i framväggen: A: Lågekogent B: Mestadels lågekogent Fråga 22 C: Mestadels högekogent D: Högekogent 81

83 Din bedömning av plackmorfologin i framväggen: A: Lågekogent B: Mestadels lågekogent g C: Mestadels högekogent D: Högekogent Fråga 23 83

85 Din bedömning av plackmorfologin i framväggen: A: Lågekogent B: Mestadels lågekogent g C: Mestadels högekogent D: Högekogent Fråga 24 85
