1 NX Marin VHF Radio - Användarmanual NX2000

2 SVENSKA VHF NX2000 1

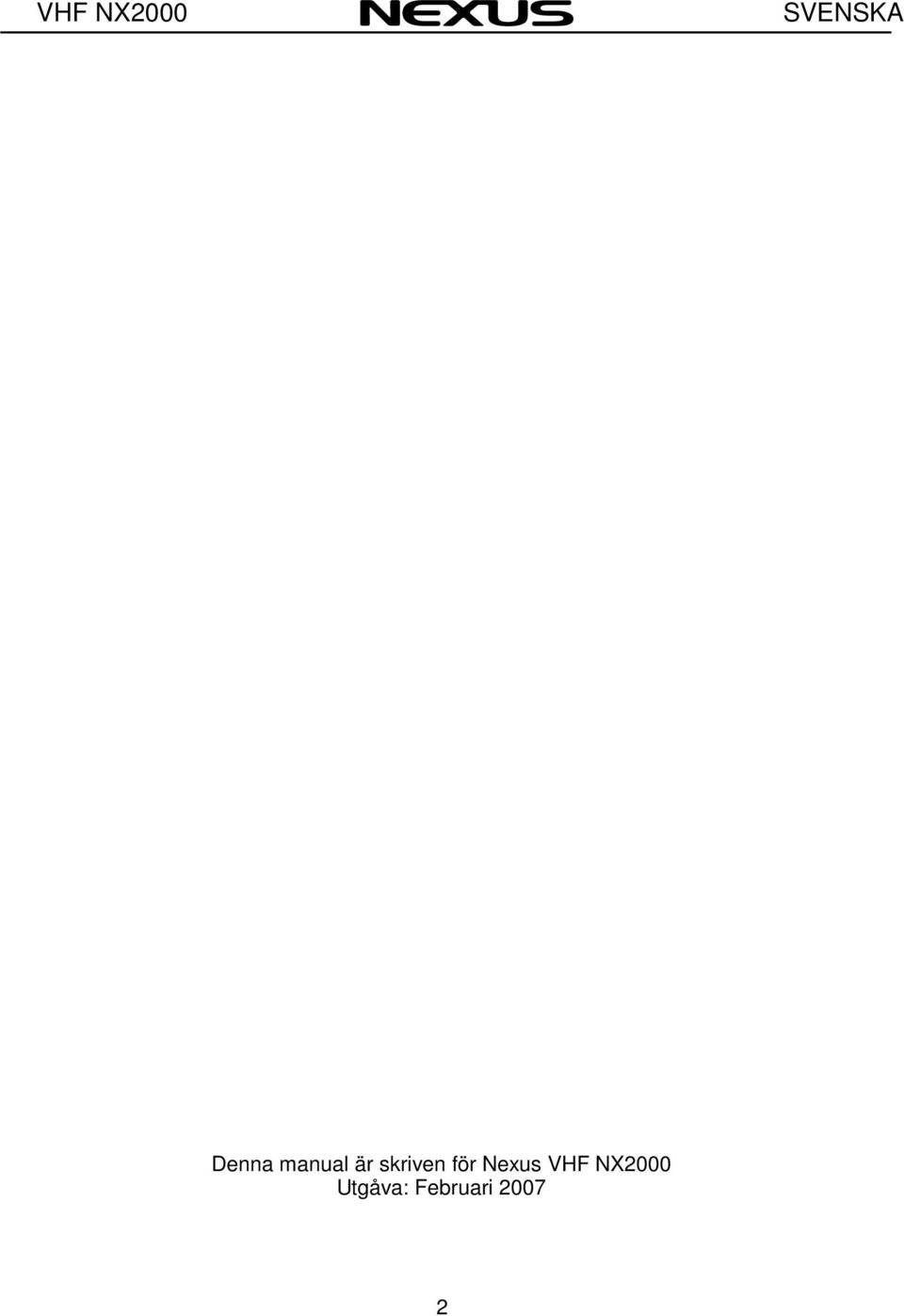

3 VHF NX2000 SVENSKA Denna manual är skriven för Nexus VHF NX2000 Utgåva: Februari

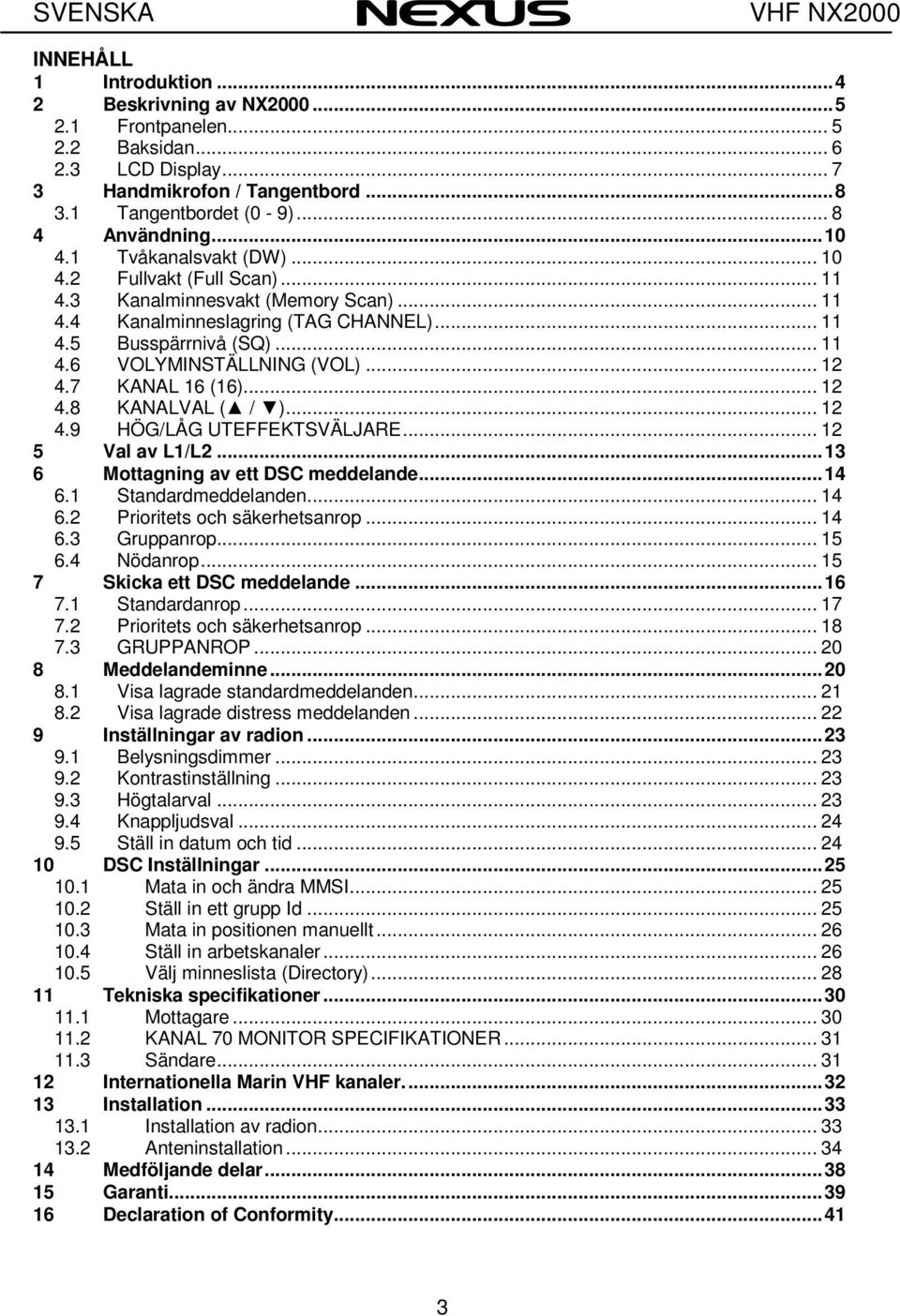

4 SVENSKA VHF NX2000 INNEHÅLL 1 Introduktion Beskrivning av NX Frontpanelen Baksidan LCD Display Handmikrofon / Tangentbord Tangentbordet (0-9) Användning Tvåkanalsvakt (DW) Fullvakt (Full Scan) Kanalminnesvakt (Memory Scan) Kanalminneslagring (TAG CHANNEL) Busspärrnivå (SQ) VOLYMINSTÄLLNING (VOL) KANAL 16 (16) KANALVAL ( / ) HÖG/LÅG UTEFFEKTSVÄLJARE Val av L1/L Mottagning av ett DSC meddelande Standardmeddelanden Prioritets och säkerhetsanrop Gruppanrop Nödanrop Skicka ett DSC meddelande Standardanrop Prioritets och säkerhetsanrop GRUPPANROP Meddelandeminne Visa lagrade standardmeddelanden Visa lagrade distress meddelanden Inställningar av radion Belysningsdimmer Kontrastinställning Högtalarval Knappljudsval Ställ in datum och tid DSC Inställningar Mata in och ändra MMSI Ställ in ett grupp Id Mata in positionen manuellt Ställ in arbetskanaler Välj minneslista (Directory) Tekniska specifikationer Mottagare KANAL 70 MONITOR SPECIFIKATIONER Sändare Internationella Marin VHF kanaler Installation Installation av radion Anteninstallation Medföljande delar Garanti Declaration of Conformity

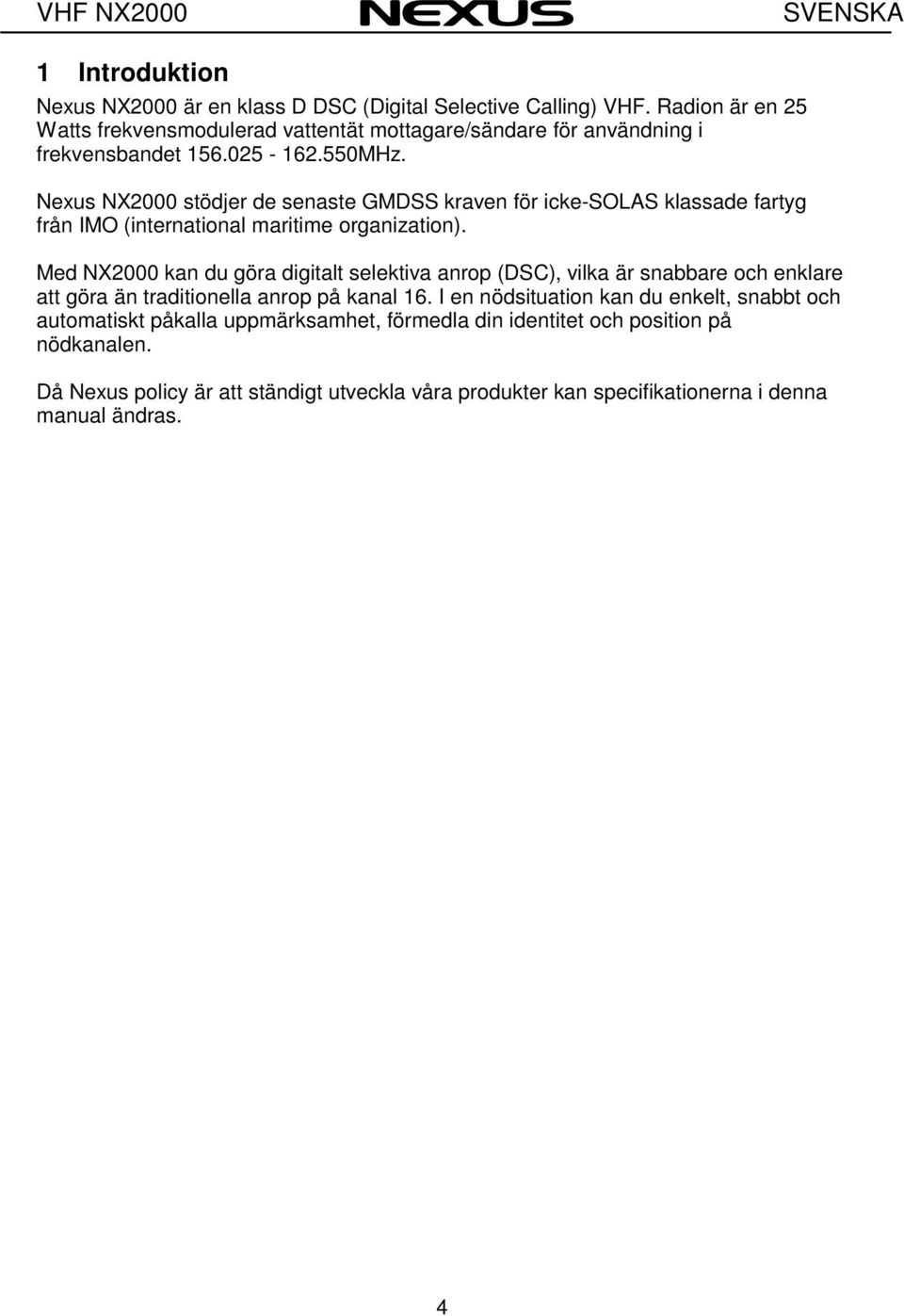

5 VHF NX2000 SVENSKA 1 Introduktion Nexus NX2000 är en klass D DSC (Digital Selective Calling) VHF. Radion är en 25 Watts frekvensmodulerad vattentät mottagare/sändare för användning i frekvensbandet MHz. Nexus NX2000 stödjer de senaste GMDSS kraven för icke-solas klassade fartyg från IMO (international maritime organization). Med NX2000 kan du göra digitalt selektiva anrop (DSC), vilka är snabbare och enklare att göra än traditionella anrop på kanal 16. I en nödsituation kan du enkelt, snabbt och automatiskt påkalla uppmärksamhet, förmedla din identitet och position på nödkanalen. Då Nexus policy är att ständigt utveckla våra produkter kan specifikationerna i denna manual ändras. 4

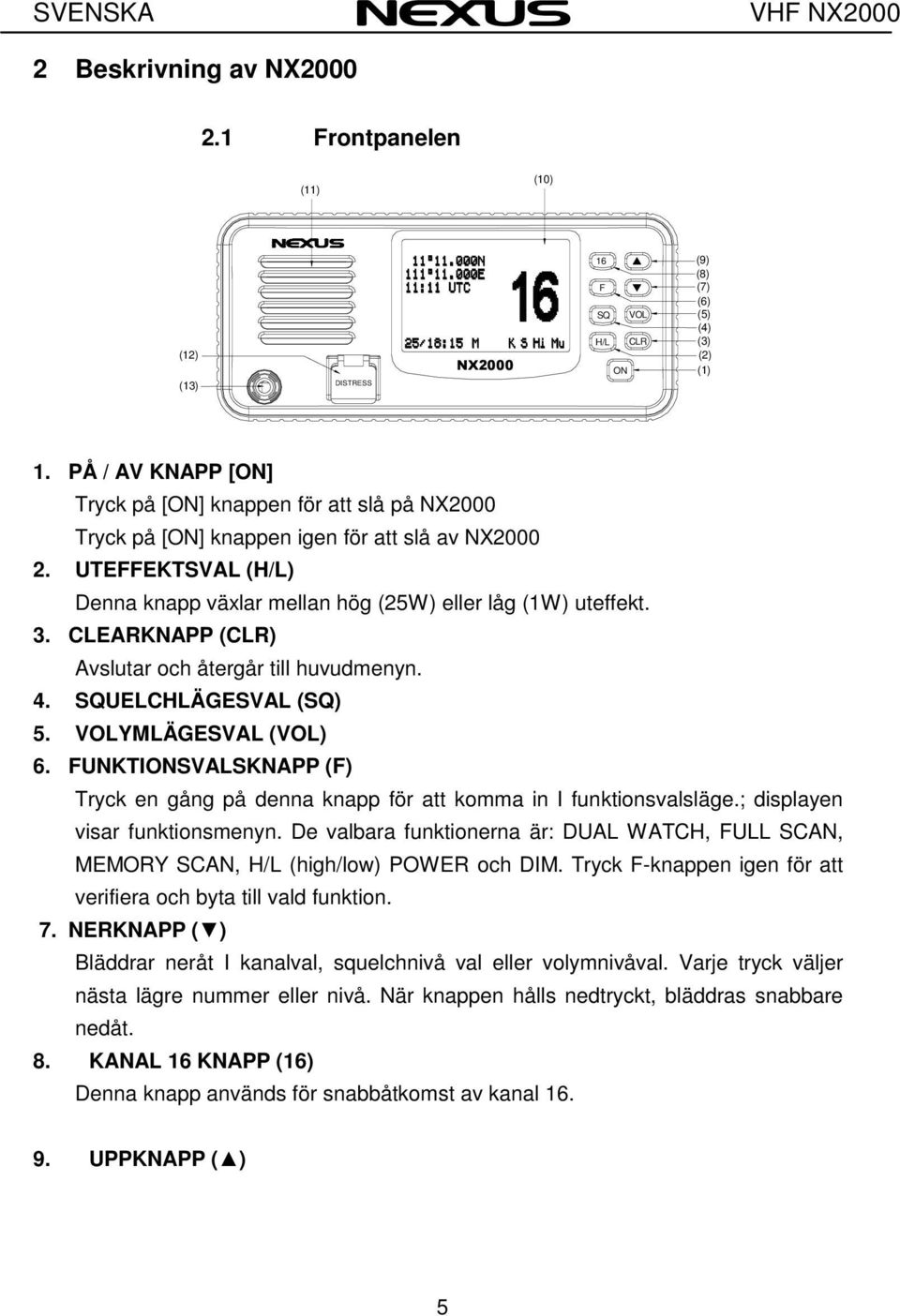

6 SVENSKA VHF NX Beskrivning av NX Frontpanelen (11) (10) (12) (13) DISTRESS NX (9) (8) F (7) (6) VOL (5) SQ (4) H/L CLR (3) (2) ON (1) 1. PÅ / AV KNAPP [ON] Tryck på [ON] knappen för att slå på NX2000 Tryck på [ON] knappen igen för att slå av NX UTEFFEKTSVAL (H/L) Denna knapp växlar mellan hög (25W) eller låg (1W) uteffekt. 3. CLEARKNAPP (CLR) Avslutar och återgår till huvudmenyn. 4. SQUELCHLÄGESVAL (SQ) 5. VOLYMLÄGESVAL (VOL) 6. FUNKTIONSVALSKNAPP (F) Tryck en gång på denna knapp för att komma in I funktionsvalsläge.; displayen visar funktionsmenyn. De valbara funktionerna är: DUAL WATCH, FULL SCAN, MEMORY SCAN, H/L (high/low) POWER och DIM. Tryck F-knappen igen för att verifiera och byta till vald funktion. 7. NERKNAPP ( ) Bläddrar neråt I kanalval, squelchnivå val eller volymnivåval. Varje tryck väljer nästa lägre nummer eller nivå. När knappen hålls nedtryckt, bläddras snabbare nedåt. 8. KANAL 16 KNAPP (16) Denna knapp används för snabbåtkomst av kanal UPPKNAPP ( ) 5

7 VHF NX2000 SVENSKA Bläddrar uppåt I kanalval, squelchnivåval eller volymnivåval. Varje tryck väljer nästa högre nummer eller nivå. När knappen hålls nedtryckt, bläddras snabbare uppåt. 10. LIQUID CRYSTAL DISPLAY (LCD) Punktmatrisdisplay med upp till 8 raders information HÖGTALARE 12. NÖDLÄGES (DISTRESS) SÄNDNINGSKNAPP Distressknappen skyddas av ett lock mot ofrivillig sändning. 13. HANDMIKROFON / TANGENTBORD. 12V PR SPK GPS W ANT 2.2 Baksidan 1. Spänningsförsörjning 2. GPS och Extern högtalare. 3. ANTENN 4. Ventilationshål Om kondens uppkommer på displayen, tag bort skruven för ventilationshålet, slå på apparaten och tänd lyset tills kondensen försvinner. Sätt dit skruven igen. OBS: För att NX2000 skall vara vattentät krävs att plastbrickan sätts dit innan skruven dras åt. 6

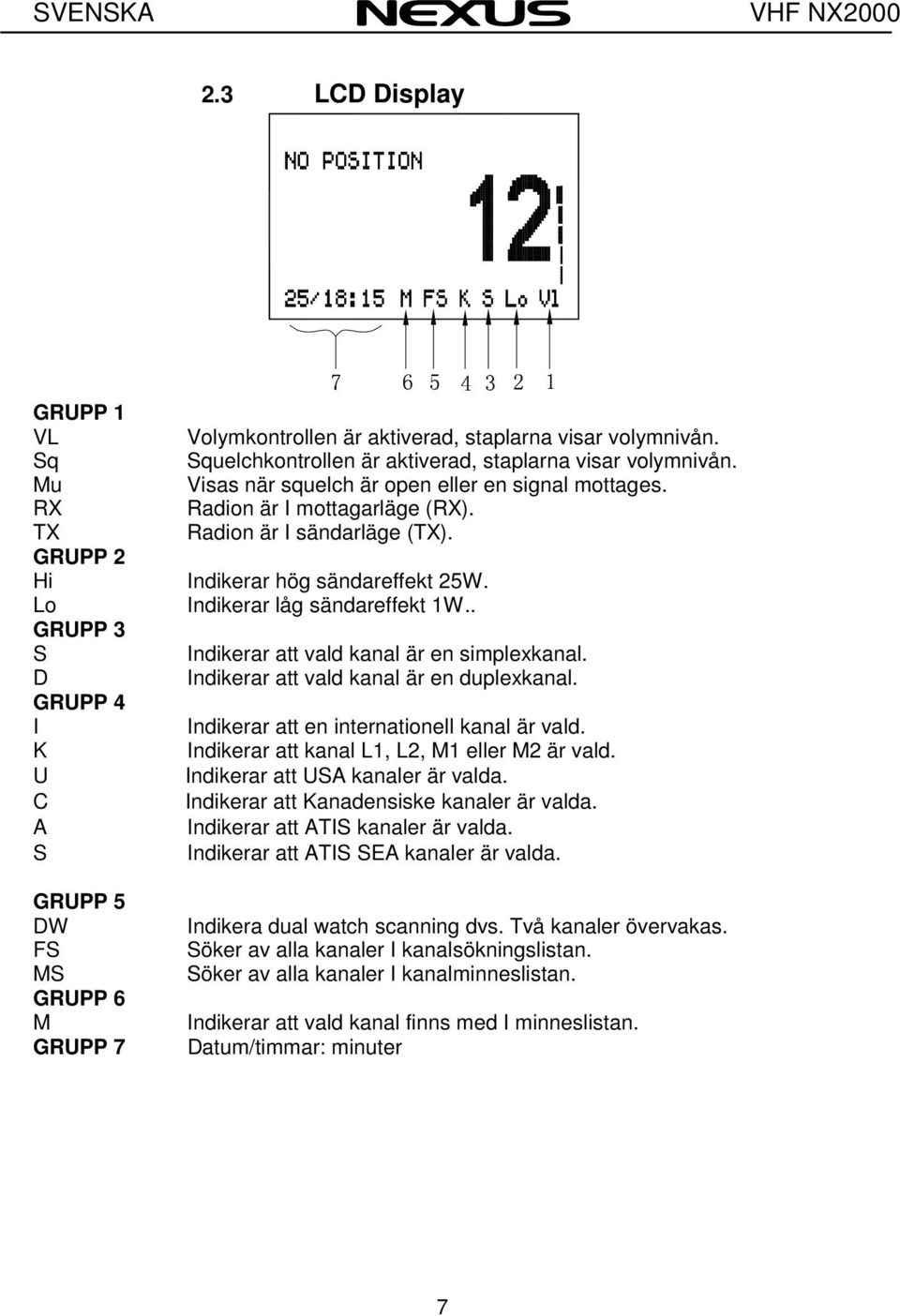

8 SVENSKA VHF NX LCD Display GRUPP 1 VL Volymkontrollen är aktiverad, staplarna visar volymnivån. Sq Squelchkontrollen är aktiverad, staplarna visar volymnivån. Mu Visas när squelch är open eller en signal mottages. RX Radion är I mottagarläge (RX). TX Radion är I sändarläge (TX). GRUPP 2 Hi Indikerar hög sändareffekt 25W. Lo Indikerar låg sändareffekt 1W.. GRUPP 3 S Indikerar att vald kanal är en simplexkanal. D Indikerar att vald kanal är en duplexkanal. GRUPP 4 I Indikerar att en internationell kanal är vald. K Indikerar att kanal L1, L2, M1 eller M2 är vald. U Indikerar att USA kanaler är valda. C Indikerar att Kanadensiske kanaler är valda. A Indikerar att ATIS kanaler är valda. S Indikerar att ATIS SEA kanaler är valda. GRUPP 5 DW FS MS GRUPP 6 M GRUPP 7 Indikera dual watch scanning dvs. Två kanaler övervakas. Söker av alla kanaler I kanalsökningslistan. Söker av alla kanaler I kanalminneslistan. Indikerar att vald kanal finns med I minneslistan. Datum/timmar: minuter 7

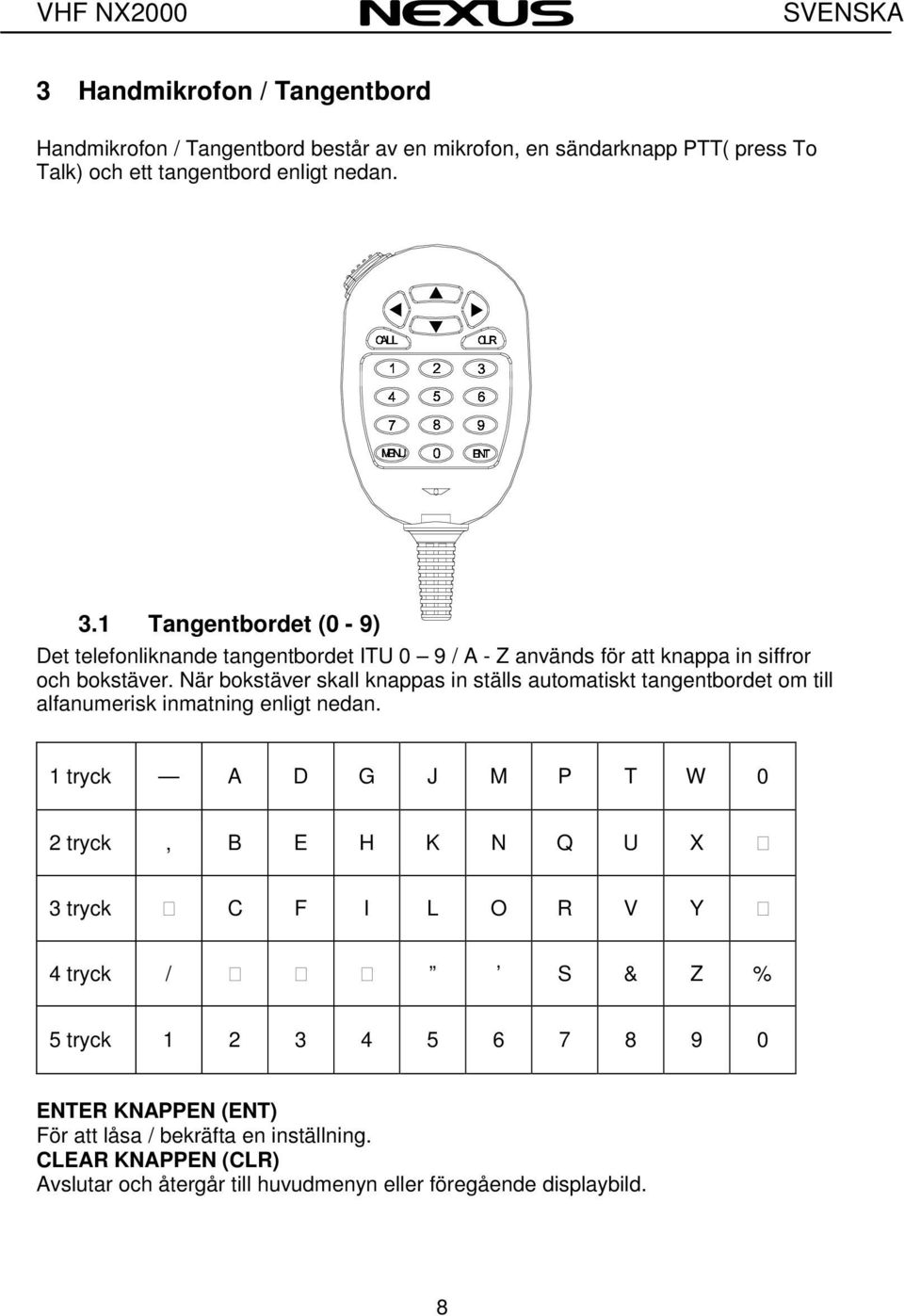

9 VHF NX2000 SVENSKA 3 Handmikrofon / Tangentbord CALL MENU ENT 2 936CLR Handmikrofon / Tangentbord består av en mikrofon, en sändarknapp PTT( press To Talk) och ett tangentbord enligt nedan. 3.1 Tangentbordet (0-9) Det telefonliknande tangentbordet ITU 0 9 / A - Z används för att knappa in siffror och bokstäver. När bokstäver skall knappas in ställs automatiskt tangentbordet om till alfanumerisk inmatning enligt nedan. 1 tryck A D G J M P T W 0 2 tryck, B E H K N Q U X ( 3 tryck ( C F I L O R V Y ( 4 tryck / ( ( ( S & Z % 5 tryck ENTER KNAPPEN (ENT) För att låsa / bekräfta en inställning. CLEAR KNAPPEN (CLR) Avslutar och återgår till huvudmenyn eller föregående displaybild. 8

10 SVENSKA VHF NX2000 / Knapparna Flyttar markören åt höger eller vänster. Bläddrar även till nästa eller föregående meddelande. / Knapparna Stegar upp / ner I kanallistan. Kan även användas att välja lagrade arbetskanaler. PTT Knappen Sändarknappen (Push To Talk) När denna knapp hålles intryckt, sänder radion med vald effekt. CALL Knappen. Aktiverar anropsmenyn. 9

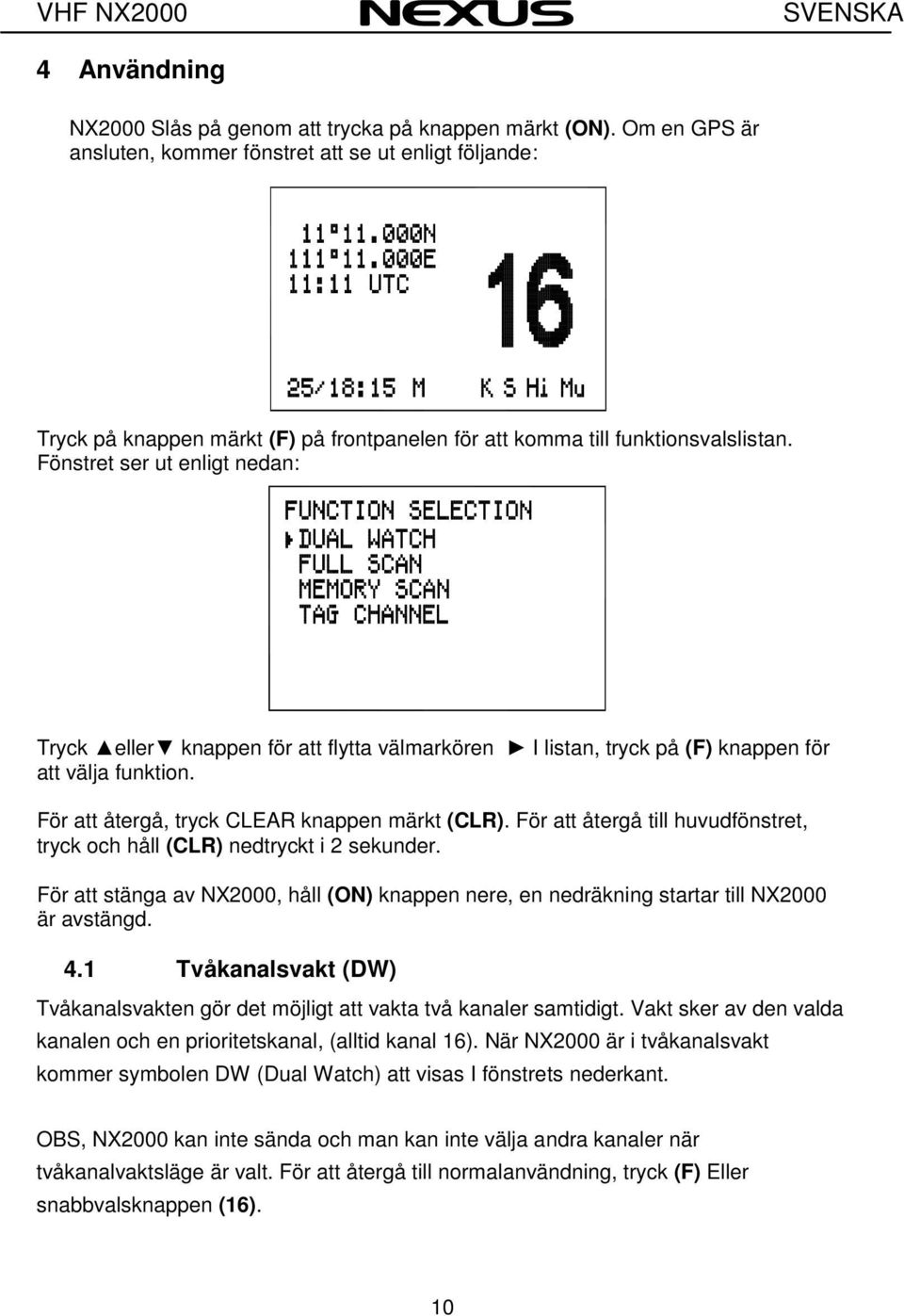

11 VHF NX2000 SVENSKA 4 Användning NX2000 Slås på genom att trycka på knappen märkt (ON). Om en GPS är ansluten, kommer fönstret att se ut enligt följande: Tryck på knappen märkt (F) på frontpanelen för att komma till funktionsvalslistan. Fönstret ser ut enligt nedan: Tryck eller knappen för att flytta välmarkören I listan, tryck på (F) knappen för att välja funktion. För att återgå, tryck CLEAR knappen märkt (CLR). För att återgå till huvudfönstret, tryck och håll (CLR) nedtryckt i 2 sekunder. För att stänga av NX2000, håll (ON) knappen nere, en nedräkning startar till NX2000 är avstängd. 4.1 Tvåkanalsvakt (DW) Tvåkanalsvakten gör det möjligt att vakta två kanaler samtidigt. Vakt sker av den valda kanalen och en prioritetskanal, (alltid kanal 16). När NX2000 är i tvåkanalsvakt kommer symbolen DW (Dual Watch) att visas I fönstrets nederkant. OBS, NX2000 kan inte sända och man kan inte välja andra kanaler när tvåkanalvaktsläge är valt. För att återgå till normalanvändning, tryck (F) Eller snabbvalsknappen (16). 10

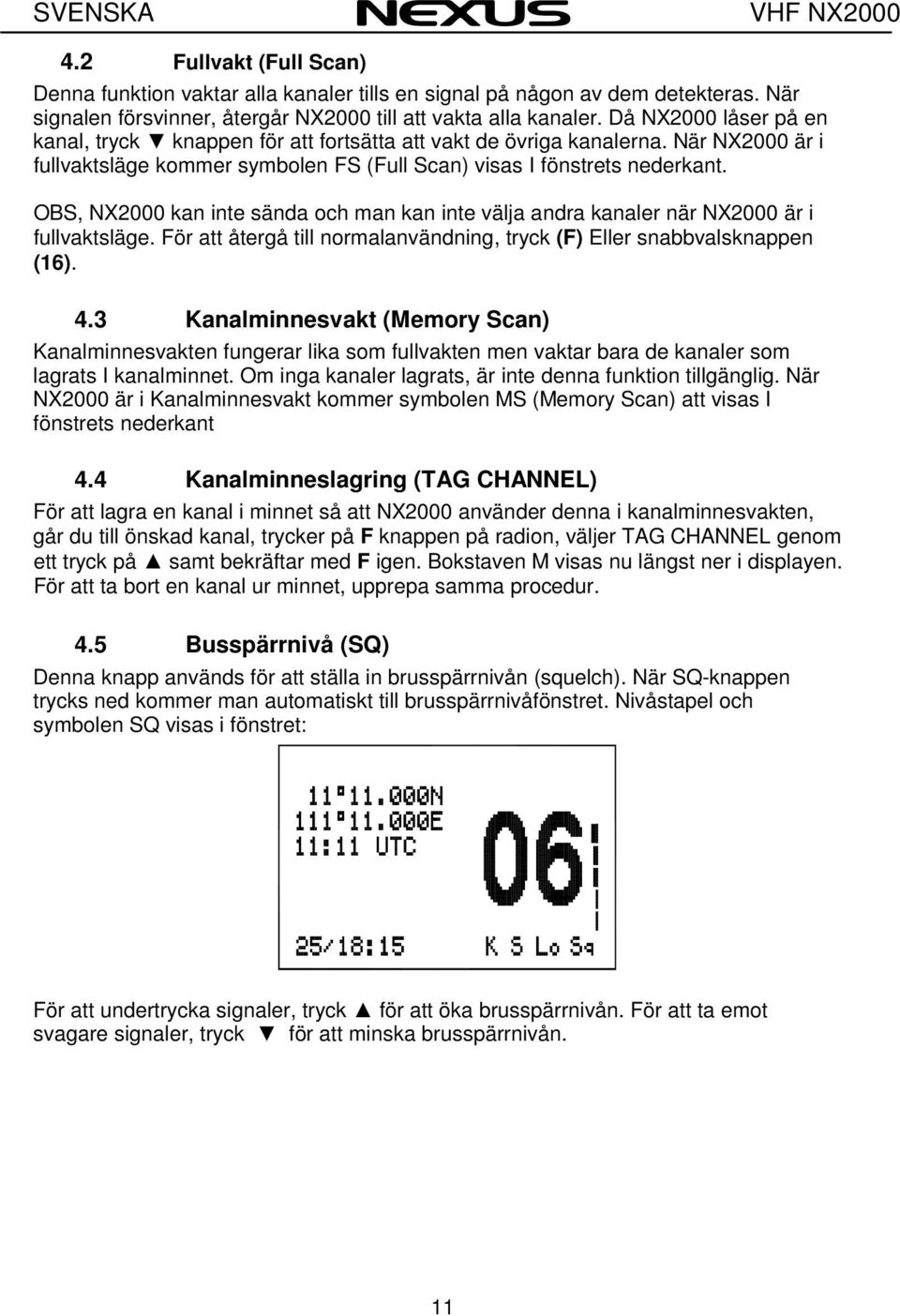

12 SVENSKA VHF NX Fullvakt (Full Scan) Denna funktion vaktar alla kanaler tills en signal på någon av dem detekteras. När signalen försvinner, återgår NX2000 till att vakta alla kanaler. Då NX2000 låser på en kanal, tryck knappen för att fortsätta att vakt de övriga kanalerna. När NX2000 är i fullvaktsläge kommer symbolen FS (Full Scan) visas I fönstrets nederkant. OBS, NX2000 kan inte sända och man kan inte välja andra kanaler när NX2000 är i fullvaktsläge. För att återgå till normalanvändning, tryck (F) Eller snabbvalsknappen (16). 4.3 Kanalminnesvakt (Memory Scan) Kanalminnesvakten fungerar lika som fullvakten men vaktar bara de kanaler som lagrats I kanalminnet. Om inga kanaler lagrats, är inte denna funktion tillgänglig. När NX2000 är i Kanalminnesvakt kommer symbolen MS (Memory Scan) att visas I fönstrets nederkant 4.4 Kanalminneslagring (TAG CHANNEL) För att lagra en kanal i minnet så att NX2000 använder denna i kanalminnesvakten, går du till önskad kanal, trycker på F knappen på radion, väljer TAG CHANNEL genom ett tryck på samt bekräftar med F igen. Bokstaven M visas nu längst ner i displayen. För att ta bort en kanal ur minnet, upprepa samma procedur. 4.5 Busspärrnivå (SQ) Denna knapp används för att ställa in brusspärrnivån (squelch). När SQ-knappen trycks ned kommer man automatiskt till brusspärrnivåfönstret. Nivåstapel och symbolen SQ visas i fönstret: För att undertrycka signaler, tryck för att öka brusspärrnivån. För att ta emot svagare signaler, tryck för att minska brusspärrnivån. 11

13 VHF NX2000 SVENSKA 4.6 VOLYMINSTÄLLNING (VOL) Denna knapp används för att ställa in ljudvolymen. När VOL-knappen trycks ned kommer man automatiskt till volyminställningsfönstret. Volymstapel och symbolen VOL visas i fönstret: För att öka volymen, tryck. För att minska volymen, tryck. 4.7 KANAL 16 (16) Genom att trycka på knappen märkt (16) kommer NX2000 automatiskt att hoppa till Sändarläge med hög effekt (25W) oavsett i vilken funktion man befinner sig. 4.8 KANALVAL ( / ) Tryck knappen för att stega uppåt I kanlavalslistan. Tryck för att stega nedåt. 4.9 HÖG/LÅG UTEFFEKTSVÄLJARE Tryck eller knappen för att flytta symbolen till H/L Power, tryck därefter (ENT) knappen för att välja Hög eller Låg uteffekt. Aktuellt val Hög (Hi) eller Låg (Lo) visas i fönstrets underkant. 12

14 SVENSKA VHF NX Val av L1/L2 För att få tillgång till de svenska fritidsbåts kanalerna samt fiskekanalerna, göt enligt följande 1. Tryck samtidigt ned knappen och 16-knappen på radions front 2. Stega med -knappen till CHANNEL SET och tryck ENT 3. Stega med -knappen till NORDIC och tryck ENT Radion startar nu om i Nordic läge och du har tillgång till de nordiska kanalerna som ligger först i kanallistan. 13

15 VHF NX2000 SVENSKA 6 Mottagning av ett DSC meddelande DSC = Digital Selective Call När ett DSC meddelande är mottaget, hoppar NX2000 automatiskt till meddelande fönstret. Meddelandet kommer att visas och ett larm ljuda beroende på meddelandets innehåll. Nedan förklaras hur men handhar meddelanden som kan besvaras. 6.1 Standardmeddelanden När ett standardmeddelande är mottaget, kommer fönstret att visa detaljer om meddelandet, var det kommer från samt arbetskanal. Ett larm kommer även att ljuda. Tryck på (ENT) på handmikrofonens tangentbord. Ett kvitteringsmeddelande kommer automatiskt att skickas till avsändaren. NX2000 kommer sedan automatiskt hoppa till önskad arbetskanal som framgick av meddelandet (i detta fall kanal 06). Nu kan normal radiokommunikation tillämpas. * symbolen försvinner när meddelandet kvitterats. 6.2 Prioritets och säkerhetsanrop Proceduren för prioritets (Urgency) och säkerhetsanrop (Safety) är väldigt lik ovan. Ett prioritetsanrop kommer att starta larmet och automatiskt hoppa till kanal 16. Vid ett säkerhetsanrop kommer en ton att ljuda och NX2000 hoppar till specificerad arbetskanal. Tryck på 14

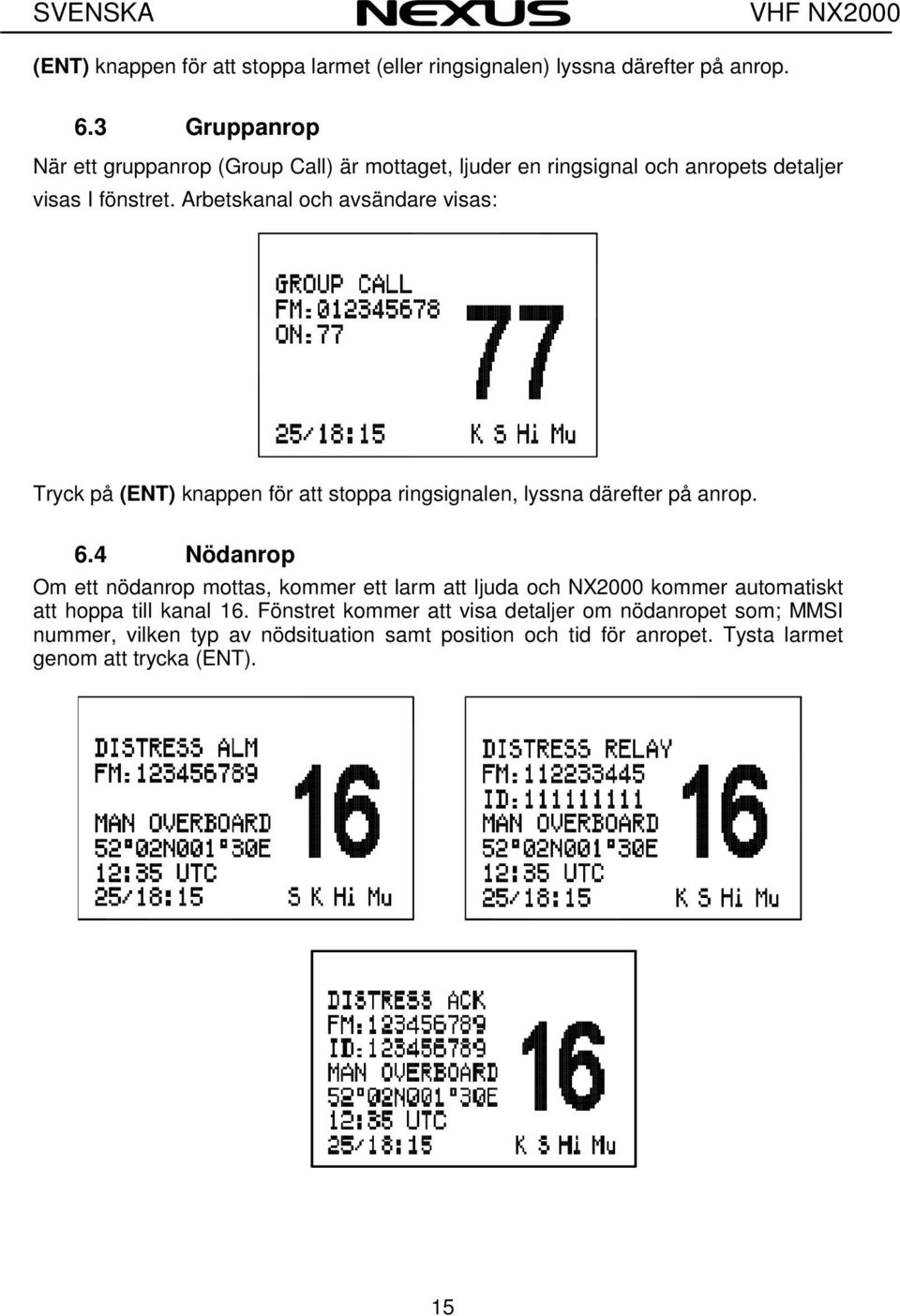

16 SVENSKA VHF NX2000 (ENT) knappen för att stoppa larmet (eller ringsignalen) lyssna därefter på anrop. 6.3 Gruppanrop När ett gruppanrop (Group Call) är mottaget, ljuder en ringsignal och anropets detaljer visas I fönstret. Arbetskanal och avsändare visas: Tryck på (ENT) knappen för att stoppa ringsignalen, lyssna därefter på anrop. 6.4 Nödanrop Om ett nödanrop mottas, kommer ett larm att ljuda och NX2000 kommer automatiskt att hoppa till kanal 16. Fönstret kommer att visa detaljer om nödanropet som; MMSI nummer, vilken typ av nödsituation samt position och tid för anropet. Tysta larmet genom att trycka (ENT). 15

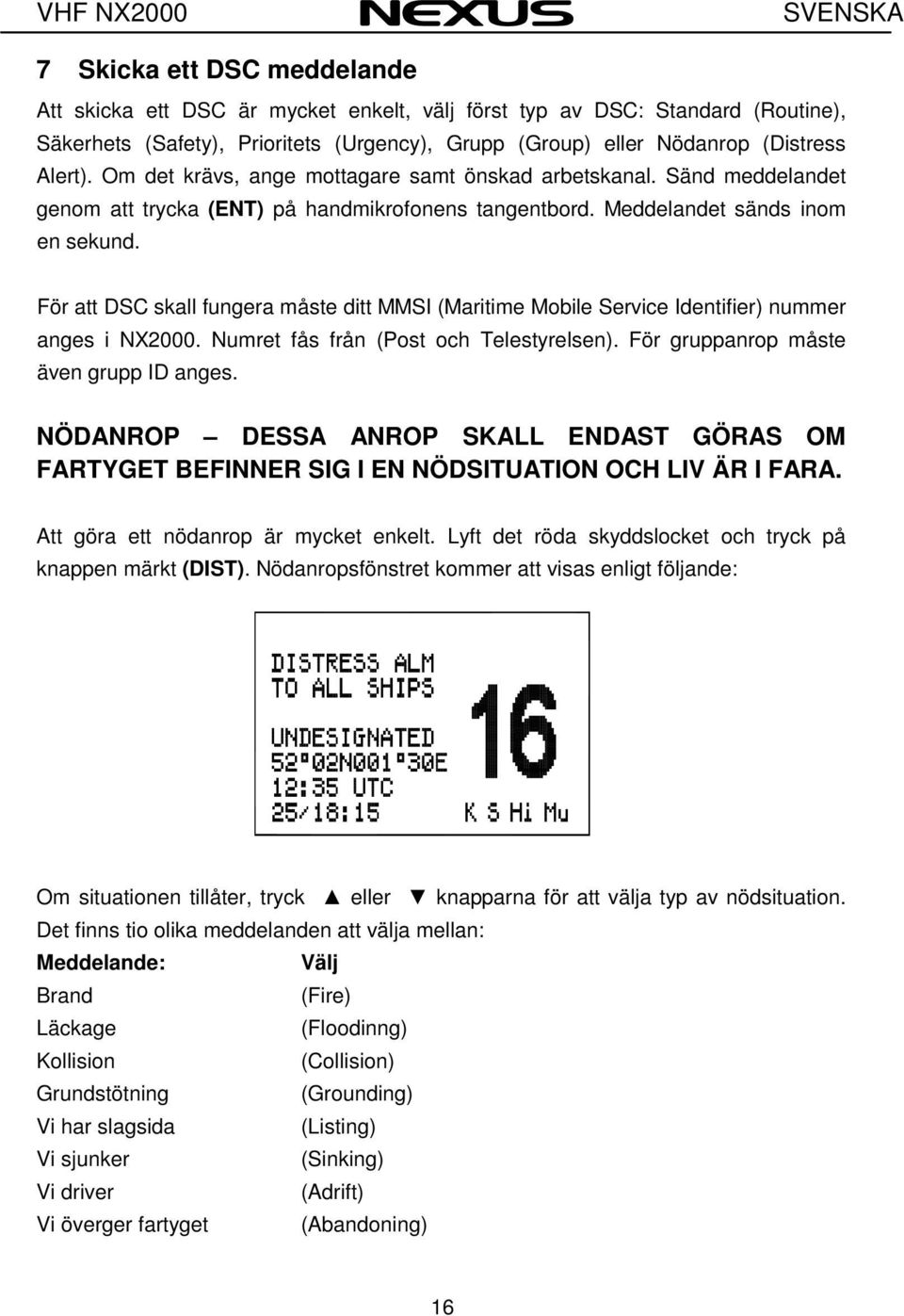

17 VHF NX2000 SVENSKA 7 Skicka ett DSC meddelande Att skicka ett DSC är mycket enkelt, välj först typ av DSC: Standard (Routine), Säkerhets (Safety), Prioritets (Urgency), Grupp (Group) eller Nödanrop (Distress Alert). Om det krävs, ange mottagare samt önskad arbetskanal. Sänd meddelandet genom att trycka (ENT) på handmikrofonens tangentbord. Meddelandet sänds inom en sekund. För att DSC skall fungera måste ditt MMSI (Maritime Mobile Service Identifier) nummer anges i NX2000. Numret fås från (Post och Telestyrelsen). För gruppanrop måste även grupp ID anges. NÖDANROP DESSA ANROP SKALL ENDAST GÖRAS OM FARTYGET BEFINNER SIG I EN NÖDSITUATION OCH LIV ÄR I FARA. Att göra ett nödanrop är mycket enkelt. Lyft det röda skyddslocket och tryck på knappen märkt (DIST). Nödanropsfönstret kommer att visas enligt följande: Om situationen tillåter, tryck eller knapparna för att välja typ av nödsituation. Det finns tio olika meddelanden att välja mellan: Meddelande: Välj Brand (Fire) Läckage (Floodinng) Kollision (Collision) Grundstötning (Grounding) Vi har slagsida (Listing) Vi sjunker (Sinking) Vi driver (Adrift) Vi överger fartyget (Abandoning) 16

18 SVENSKA VHF NX2000 Pirater Man Över Bord (Piracy) (Man Over Board) Tryck och håll (DIST) nedtryckt I ca. 5 sekunder. En nedräkning kommer att visas och ett larm ljuda. Distress meddelandet innehåller följande uppgifter: 1. Fartygets MMSI; 2. Fartygets position (antingen från GPS eller manuellt angivet) 3. Tiden (antingen från GPS eller manuellt angivet) 4. Typ av nödsituation (vald ur listan). Efter att ett Distress meddelande har skickats, ställer NX2000 automatiskt om sig I mottagarläge och på kanal 16. Meddelandet kommer att repeteras var fjärde minut tills en kvittens mottagits eller manuellt genom att trycka på (CLR). Medan Distress meddelandet skickas och är aktivt, ljuder ett larm var 15:e sekund. När en kvittens är mottagen från räddningsstyrkan kommer distressmeddelandet upphöra att skickas och NX2000 kommer att automatiskt hoppa till önskad arbetskanal. 7.1 Standardanrop För att utföra ett standardanrop (ROUTINE CALL), tryck på (CALL) knappen på handmikrofonen. Följande fönster visas: Knappa in MMSI numret för det fartyg som du vill anropa. Välj önskad arbetskanal med eller knapparna. 17

19 VHF NX2000 SVENSKA Tryck på (ENT) knappen och meddelandet skickas iväg. NX2000 kommer att hoppa till följande fönster och vänta på svar: När ett svar mottages ljuder en ton och ett automatiskt hopp till önskad arbetskanal sker. Därefter kan ett normalt VHF anrop ske. 7.2 Prioritets och säkerhetsanrop Tryck på (CALL) knappen på handmikrofonen. För att välja typ av meddelande, tryck upprepade gånger på CALL-knappen. För att skicka ett prioritets eller säkerhetsanrop, gör enligt följande: Både prioritets och säkerhetsanrop sänds till alla fartyg (inget MMSI nummer måsta anges). Vid ett säkerhetsanrop kan arbetskanal väljas med eller knapparna. För prioritetsanrop används alltid kanal 16. Tryck på (ENT) knappen och följande fönster visas. Tryck (ENT) på 18

20 SVENSKA VHF NX2000 knappen igen för att genomföra anropet eller (CLR) för att avsluta. När meddelandet är sänt, hoppar NX2000 automatiskt till vald arbetskanal. Vänta ett antal sekunder tills mottagarna har hunnit slå om till önskad kanal och gör sedan ett anrop. 19

21 VHF NX2000 SVENSKA 7.3 GRUPPANROP Om ett grupp ID finns kan ett gruppanrop utföras till alla medlemmar I gruppen. Tryck (CALL) knappen på tangentbordet och välj gruppanropsfönstret enligt följande: Välj arbetskanal med eller knapparna, tryck på (ENT), tryck på (ENT) knappen igen för att genomföra anropet eller (CLR) för att avsluta. När meddelandet är sänt, hoppar NX2000 automatiskt till vald arbetskanal. Vänta ett antal sekunder tills mottagarna har hunnit slå om till önskad kanal och gör sedan ett anrop. 8 Meddelandeminne Det finns två meddelandeminnen, standard och distress. För att visa innehållet, tryck (MENU) på handmikrofonens tangentbord. Stega ner till LOG VIEW med knappen och tryck ENT Meddelandeminne fönstret visas: Tryck ENT Meddelandeminne fönstret visas: 20

22 SVENSKA VHF NX Visa lagrade standardmeddelanden De senaste 20 lagrade standardmeddelanden sparas i minnet. Tryck eller knappen för att flytta symbolen till REVIEW, tryck därefter (ENT). Om inga nya meddelanden har mottagits, visas följande fönster: Om ett nytt meddelande mottagits, visas följande: Använd eller knapparna för att bläddra I listan av meddelanden. Längst ner I vänstra hörnet står: 28/18:15 vilket anger när meddelandet mottagits. dd/hh:mm Tryck (CLR) knappen för att lämna funktionen och återgå till LOG VIEW. 21

23 VHF NX2000 SVENSKA 8.2 Visa lagrade distress meddelanden De senaste 20 distressmeddelandena lagras I minnet. Tryck eller knappen I LOG VIEW för att välja DISTRESS LOG. När symbolen pekar på DISTRESS LOG, tryck (ENT). Följande fönster visas: Använd eller knapparna för att bläddra I listan av meddelanden. Längst ner I vänstra hörnet står: 28/18:15 vilket anger när meddelandet mottagits. dd/hh:mm Tryck (CLR) knappen för att lämna funktionen och återgå till LOG VIEW. 22

24 SVENSKA VHF NX Inställningar av radion 9.1 Belysningsdimmer Det finns fyra belysningsnivåer att välja mellan. När NX2000 slås på är ljusnivån alltid den högsta. För att välja nivå, tryck eller knappen för att flytta symbolen till funktionen BACKLIGHT. Tryck (ENT) och välj därefter ljusstyrka med eller 9.2 Kontrastinställning Det finns fyra kontrastnivåer att välja mellan. För att välja nivå, tryck eller knappen för att flytta symbolen till funktionen CONTRAST. Tryck (ENT) och välj därefter kontrast med eller 9.3 Högtalarval NX2000 kan antingen användas med den inbyggda högtalaren, med en extern högtalare eller båda. Här väljs vilket alternativ som önskas: Välj med pilarna och bekräfta med (ENT) 23

25 VHF NX2000 SVENSKA 9.4 Knappljudsval För att välja knappljud på eller av, tryck eller knappen för att flytta symbolen till funktionen BEEP. Tryck (ENT) och välj därefter ENABLE (PÅ) eller DISABLE (AV) med eller 9.5 Ställ in datum och tid Om en GPS mottagare eller Antenn är ansluten via NMEA ingången får Silva NX2000 sin information från GPS:en. I annat fall kan tid och datum matas in manuellt. Tryck eller knapparna för att flytta symbolen under RADIO SETTING till DATE/TIME, bekräfta med (ENT) knappen. Följande fönster visas: Knappa in önskat datum och tid med tangenterna på handmikrofonen. 24

26 SVENSKA VHF NX DSC Inställningar 10.1 Mata in och ändra MMSI Om man inte har lagt in ett MMSI nummer I NX2000, kommer man att frågas efter detta varje gang man slår på radion: Om du inte har något MMSI nummer kan du ändå använda radion. Tryck CLR när du frågas efter MMSI nummer och du kommer att hoppa över detta avsnitt. Knappa annars in dit MMSI nummer med hjälp av de numeriska knapparna på mikrifonen. Om du behöver backa eller stega framåt, använd: eller. Ditt MMSI nummer ansöker du om från Post och Telestyrelsen PTS. Detta görs enklast genom att fylla i ett formulär på När du har matat in ditt MMSI nummer, bekräfta med (ENT) Ställ in ett grupp Id För att mata in ett grupp id (om du är medlem i en fiskeflotte eller liknande), Tryck på (MENU), och välj GOUP ID. Mata in ditt grupp id nummer med knapparna på handmikrofonen. 25

27 VHF NX2000 SVENSKA Ett grupp id inleds alltid med 0 och består sedan av 8 siffror Mata in positionen manuellt Om positionen inte kan läsas från GPS antennen eller om ingen GPS antenn är ansluten, kan man mata in den aktuella positionen manuellt. Tryck (MENU) och välj POSITION/UTC : Använd de numeriska knapparna på handmikrofonen för att mata in din position samt tiden. Av säkerhetsskäl är den inmatade positionen bara giltig I 23 timmar, därefter visar radion meddelandet NO POSITION (ingen position) 10.4 Ställ in arbetskanaler NX2000 har en lista med plats för 9 arbetskanaler. De fyra första kanalerna är fasta: 06, 08, 72 och 77. De övriga 5 kanalerna kan väljas fritt. Tryck (MENU) och välj arbetskanaler (WORK CHANNEL): 26

28 SVENSKA VHF NX2000 För att lägga till en kanal, tryck eller för att flytta markören till ADD. Tryck (ENT) och displayen nedan visas: Tryck eller för att välja den kanal som skall läggas in. Bekräfta med (ENT). Använd eller för att gå till nästa position i listan.. För att ta bort en kanal, tryck eller för att flytta markören till DEL. Tryck (ENT) och displayen nedan visas: 27

29 VHF NX2000 SVENSKA Tryck eller för att välja den kanal som skall tas bort. Bekräfta med (ENT). Använd eller för att gå till nästa position i listan Välj minneslista (Directory) Minneslistan används för att lägga in att antal MMSI nummer får ett antal fartyg. Detta kan liknas med en telefonbok i en mobiltelefon. 20 st fartyg kan lagras i listan. Tryck MENU och välj DIRECTORY Observera: Om en minneslista har skapats kan endast standardsändningar (ROUTINE CALLS) göras till MMSI nummer lagrade i denna lista. För att lägga in ett nytt MMSI nummer, tryck eller för att flytta markören till ADD (Lägg till) Tryck sedan (ENT) följande fönster visas: 28

30 SVENSKA VHF NX2000 Använd de alfanumeriska och numeriska knapparna på handmikrofonen för att mata in namnet. Flytta markören med till nästa rad och mata in MMSI numret. Bekräfta med (ENT). För att ändra en position i listan, flytta markören med eller för flytta markören till EDIT, tryck sedan (ENT). Följande DIRECTORY-EDIT fönster visas: Bläddra mellan namnen med eller. tryck (ENT) för att ändra ett namn. Använd eller för att välja DELETE (ta bort) Välj det namn du vill ta bort och bekräfta med (ENT) 29

31 VHF NX2000 SVENSKA 11 Tekniska specifikationer Matningsspänning DC 12 V +30/-10% Kanalkapacitet 57 internationella kanaler UK: M1 (tidigare 37) och M2 Skandinavien L1 och L2 Kanalsepparation 25KHz Dimensioner 175(B) 79(H) 130(D) mm Vikt 1175 gram 11.1 Mottagare Flerkanalsmottagare 1. The receiver incorporates a dual conversion super-heterodyne design. 2. Tuning frequency range MHz 3. IF frequency used: 21.4MHz; 455KHz 4. Maximum useable sensitivity 6dBµe.m.f. of 20dB/SINAD 5. Adjacent Channel selectivity 70dB 6. Spurious Response Rejection 7 0dB 7. Inter-modulation Rejection 68dB 8. Spurious Emission radiation 2nW 9. Current: 0.9 Amps (Max Audio) 0.3 Amps (STBY) 10. Audio Frequency Response +1, -3dB of +6dB/octave De-emphasis Hz 11. Hum and Noise 40dB 12. Audio output 3.5W at less than 10% distortion with 8 Ohm external speaker 2W only internal speaker 30

32 SVENSKA VHF NX KANAL 70 MONITOR SPECIFIKATIONER 1.Frekvens 2.Känslighet 3.Bandbredd CH70 ( MHz) 0dBµEMF for 20dB SINAD 16KHz 4. Första IF frekvens 17.9MHz 5. Andra IF frekvens 455KHz 6. Kanalkänslighet 70dB 7. Spuriousundertryckning 70dB 8. Grannkanalselektivitet 65 db 9. Trafiksätt 16K0G2B 10. Oönskad utstrålning 2nW, 9KHz to 2GHz 11.3 Sändare 1. Typ av emission 16K0F3E(Voice) 13K5G2B(DSC) 2. Frekvensområde MHz 3. Uteffekt Max 25W vid hög effekt Max 1W vid låg effekt 4. Harmonisk Distortion 10% 5. Frekvensrespons +/-3dB of +6dB/octave 6. Brus -40dB 7. Frekvensavvikelse 5KHz max 8. Strålad Emissions (Radiated) 0.25µW Pre-emphasis Hz 9. Ström 5 Amps(25W) Silva NX2000 är avsedd för användning inom hela EU samt Norge. 31

33 VHF NX2000 SVENSKA 12 Internationella Marin VHF kanaler. Kanal Sändar Frekvens Mottagar Frekvens Mode S/D Channel Assignment Fartyg till Fartyg Funktion Fartyg Till Land D Public Correspondence, Port Operation JA JA D Public Correspondence, Port Operation JA JA D Public Correspondence, Port Operation JA JA D Public Correspondence, Port Operation JA JA D Public Correspondence JA JA S Safety (Compulsory) JA NEJ D Port Correspondence, Port Operation JA JA S Commercial, Inter-Ship JA NEJ S Commercial/Non-Commercial JA JA S Commercial JA JA S Commercial, VTS JA JA S Port Operation, VTS NEJ JA S Bridge To Bridge,(1W) Navigational JA JA S Port Operation, Vts JA JA S Recv Only-Coast To Ship JA JA S Calling&Safety, Compuisory JA JA S State Controlled Ship To Coast (1W) JA JA D Port Operation JA JA D Port Operation NEJ JA D Port Operation NEJ JA D Public Correspondence NEJ JA D Public Correspondence NEJ JA D Public Correspondence NEJ JA D Public Correspondence D Public Correspondence D Port Operation,Vts D Public Correspondence, Port Operation D Public Correspondence, Port Operation D Public Correspondence, Port Operation D Public Correspondence, Port Operation D Public Correspondence, Port Operation D Public Correspondence, Port Operation D Public Correspondence, Port Operation D Public Correspondence, Port Operation, VTS JA JA D Public Correspondence, Port Operation JA JA S Non-Commercial, VTS JA NEJ S Non-Commercial JA JA S Non-Commercial JA JA S DSC Distress, Urgency, Safety And Calling JA NEJ S Intership, Port Operation, On Commercial JA JA S Non-Commercial JA NEJ S Port Operation, Vts JA JA S Port Operation, Vts JA JA S Intership, Port Operation JA NEJ D Port Operation, Public Correspondence JA JA D Port Operation, Public Correspondence JA JA D Port Operation, Public Correspondence JA JA D Port Operation, Public Correspondence JA JA D Port Operation, Public Correspondence JA JA D Port Operation, Public Correspondence JA JA D Public Correspondence JA JA D Public Correspondence NEJ JA D Public Correspondence NEJ JA D Public Correspondence NEJ JA D Port Operation, Public Correspondence NEJ JA 32

34 SVENSKA VHF NX Installation 13.1 Installation av radion Nexus NX2000skall placeras så att motorljud och vibrationer eller annat bakgrundsljud gör det svårt att höra och använda NX2000 Det rekommenderas att NX2000 inte placeras där den utsätts för starkt solljus under en längre tid då detta kan skada LCD-displayen. Då högtalare innehåller starka högtalare skall NX2000 inte monteras närmare än 1 m från magnetkompass. På baksidan av NX2000 sitter kylflänsar. Dessa är till för att leda bort värme från effektslutstegen. Se till att luft fritt kan cirkulera kring dem. NX2000 levereras med en monteringsbygel som kan användas för montage antingen stående eller hängande i taket se (Fig A). Innan installationen, se till att det finns minst 101mm utrymme uppåt och minst 70mm bakåt från bygelns centrum se(fig B). Fig A Fig B 101mm(4.0in) 70m(2 3/4in) På baksidan av NX2000 sitter en antennkontakt, en spänningskabel samt en kontakt för extern högtalare och GPS. 33

35 1000mm YELLOW(EXT.SP VHF WHITE(EXT.SP NX2000 MIC -) +) PLUG4 32BLACK(GPS 1 RED(GPS +) GND) GPS + EXT.SP+ GPS EXT.SP- GNDRED(GPS BLACK(GPS WHITE(EXT.SP YELLOW(EXT.SP +) GND) -) +) SVENSKA NX2000 skall anslutas till båtens 12V system. Se till att använda så korta kablar som möjligt samt att en 10A säkring används för att skydda vid kortslutning av kablarna. Om de medföljande spänningskablarna är för kort, kan de förlängas upp till 3m. Använd minst 2,5 mm 2. NX2000 chassi är inte ansluten till vare sig +12V eller minus. Detta gör det möjligt att ansluta NX2000 till båtens jord. Den röda kabeln är +12V och den svarta 0V. Om spänningsmatningen polvänds, fungerar inte NX2000. VHF antennen (medföljer ej) ansluts via standardkontakten PL259. Om en befintlig antenn används, se till att kontakten inte är korroderad. Se till att kontakten är ordentligt ansluten Anteninstallation VHF betyder Very High Frequency och är i intervallet ca 155 MHz, alltså ungefär 2 meter. VHF kan också sägas stå för Vått, Högt och Fritt vilket är tre grundkrav som ska ställas på antennens placering. Vått är det på sjön. Högt är det med en masttoppsplacerad antenn. Fritt likaså. Betänk då hur andra antenner, windex ska monteras. Mer om det senare. VHF-signalens utbredning liknar ljuset. Radiovågen når till horisonten. En högt placerad antenn ger att horisonten kommer längre bort. Detta ger då en längre räckvidd. Vi tar segelbåten som exempel. Resonemanget kan användas i befintliga delar på en motorbåt. Där är det oftast enklare med en installation. Antennplatsen är nu given. Nästa steg är att välja antenn. Till seglaren som har svårt att komma under broar med ytterligare 1.2 meter antenn är det kanske lämpligt med en radiator i rostfritt som dessutom är böjlig. Om slaget mot en bro kommer på den övre hälften av radiatorn klarar sig oftast antennen. Man har i verkligheten höjt masten med ca 70 cm. Det finns då de som förespråkar en kortare antenn. Det är definitivt inget bra alternativ om man ser till räckvidden. Dessa antenner är inte effektiva på längre avstånd. 34

36 SVENSKA VHF NX2000 För de som ska segla på världshaven är inte den rostfria radiatorn optimalt. Vid kraftig lutning av båten kan man räkna med att det också blåser hårt. Den rostfria radiatorn ligger då kanske parallellt med vattenytan. Då är det bättre att välja en radiator i glasfiber. Den böjer inte på samma sätt som ett stålspröt. Sedan finns antenner som har ett jordplan (sk groundplane- GP-antenner) i form av nedåtriktade spröt. De har den nackdelen att de tar mycket plats i masttoppen. De övriga två tidigare nämnda typerna av antenner måste vara jordplansoberoende. I annat fall påverkas antennen, till viss del av stag och vant samt om masten är i metall. De blir svåra att stämma av och fordrar en helt annan tillsyn. Det finns många bra antenner på marknaden men det finns också de som inte är lika bra. En antenn ska fungera optimalt både beträffande de elektriska egenskaperna men också vad avser de mekaniska. Den ska tåla kalla och varma klimat. Vissa plaster vittrar i tropikerna. Det tar visserligen lite tid men ett extra skydd av epoxi är aldrig fel. En del antenner levereras med koaxialkabel ansluten på fabrik i antennfoten emedan andra levereras med lös koaxialkabel, en sats av mutter, o-ring m.m. Det tredje alternativet är att man själv får välja kabel och kontakter. Vi börjar med att titta på vilken sorts kabel som ska användas. Till en VHF skall impedansen alltid vara 50 ohm. Det finns kabel som är ganska tunn, ca 5 mm och som benämns RG 58. Denna kabel finns i både svart och vitt utförande. Längderna här bör inte överstiga 25 meter, men en rekommendation är att dra gränsen vid ca 20 meter. Skall man fortsätta inuti båten bör det ske med t.ex RG 213 U som har alldeles utmärkta elektriska egenskaper. Den är något tjockare, ca 12 mm och betydligt tyngre per meter. Ett bra alternativ till den kabeln är de lågförlustkablar som nu finns på marknaden. De har samma diameter som RG 58 men bättre elektriska egenskaper än t o m RG 213 U. De kan i stort sett jämföras prismässigt. Om man får en antenn utan kabel ska man välja lågförlustkabel, om det inte är korta avstånd, t ex 5-10 m som t ex i motorbåtar. De flesta kontakter är till för användning inomhus, t ex PL 259. De passar direkt i VHF:ens antennuttag. Det finns också antenner som kräver en sådan anslutning. Vid kabeldiameter på ca 5 mm skall en reducering användas. Vid all utomhusanslutning mot t ex antennen, skall kontakter skyddas med vattenfri vaselin. En kabel skall aldrig skarvas utanför båten. Vid anslutning till antennen skall det dessutom finnas en gummidamask eller liknande som ett överdrag över den vaselinbehandlade kontakten. Ett nytt lager vaselin över skarven mot antennfoten rekommenderas. Fukten skall inte kunna komma åt den skalade koaxialkabeln. Det blir en sämre kontakt och kanske utebliven förbindelse. Vid varje kontakt uppstår ett motstånd där signalen dämpas. Det finns också kontakter som inte behöver lödas i sin helhet, som PL 259, utan pressas med ett särskilt verktyg. Innerledare måste dock oftast lödas. Även dessa kontakter ska skyddas med vaselin. De är oftast mindre och kräver också ett mindre hål. Kontakter/kabel skall kunna ledas genom däcket. För motorbåtar är det kanske inte nödvändigt att ta bort antennen över vintern. Men för segelbåtsägaren är det ett måste. Det finns flera olika typer av genomföringar. Den billigaste är en variant av plast med bra kvalite som medger att en fastlödd kontakt av den största modellen (ca 19 mm i diameter) kan tas bort utan att ta bort själva kontakten lossas från kabeln. Genomföringen skruvas fast i däcket och tätas. Mot kabeln skruvas en expanderande gummipackning som omges av ett skruvlock som passar på fästet mot däck. När detta skruvlock lossas kan kabel och kontakt tas genom det större hålet genom fästet som 35

37 VHF NX2000 SVENSKA är skruvat i däcket. Över vintern kan sedan en medleverad tätning anslutas. Hålet i den del som skruvas mot däck är ca 20 mm. PL 259 är 19 mm i diameter. De som har vindinstrument, windex samt andra antenner i masttoppen bör sträva efter ca 40 cm avstånd mellan dessa antenner. Windexen har inte så stor metallmassa varför en antenn kan sättas närmare än 40 cm. Detta mått gäller antenner som löper parallellt. En kort UHF-antenn för 900 MHz påverkar mindre än en antenn för 450 MHz. Koaxialkabeln, som ska dras i masten, antingen i avsedd ränna som förutseende masttillverkare har från början, eller i monterat plaströr som ägaren själv monterar är ett måste. Ett fall som löper mot en koaxialkabel kan skära av den på ett ögonblick. Den kan dessutom låsa fallen om man har otur. Rätt dragen koaxialkabel kommer inte heller att störa nattsömnen. Beträffande monteringen av plaströr så skall samtliga fall dras ur masten. Det förutsätter att masttoppsbeslaget samt mastfotsbeslaget tas bort. Oftast är de popnitade med monellnit. Det är lämpligt att göra likadant sedan vid återmonteringen. Om man använder rostfri bult med maskingäng skall dessa lossas två ggr/år och fettas in. Det går nämligen inte att lossa dessa om det får gå flera år utan denna åtgärd. Det beror på att rostfritt och aluminium trivs inte tillsammans. Anledningen till att alla fall måste tas bort är att de annars blir fastlimmade. Det är 100 % säkert vilket beror på att de hänger ner mot limytan. Masten ska ligga horisontellt vid detta arbetsmoment. Om man har en pilotlina till varje fall, så blir det lättare att få tillbaka fallen. Dessutom kommer dessa pilotlinor att kunna sträckas upp. De ligger mitt i masten eftersom de är endast ca 3-4 mm och mycket lättare än fallen. Hur ska det då gå till att få fast ett plaströr som är nästan lika lång som masten? Eftersom mastpipan kan inspekteras i dess hela längd skall den rengöras med det plaströr som ska limmas. Fäst en trasa i ena änden och dränk in trasan med kemiskt ren bensin eller aceton. (Betänk brandrisken). Dra trasan mot ena sidan på likrännan. När detta är klart ska en sträng med polyuretanlim dras längs hela plaströrslängden. Plaströret skjuts nu in och när den har rätt läge, vrids den så att limmet kommer mot masten. Den är nu fixerad och skall härda enligt anvisningarna på tuben. Plaströret kan vara av samma typ som elektriker använder till elkabel. Kom ihåg att också köpa skarvhylsor. Längden på kabeln skall vara samma som längden på masten, minus ca 6 dm vilket skissen nedan förklarar. Planera diametern på plaströret efter kommande behov av kabel till vindinstrument och annat som ska monteras i masttoppen. Anslutningen av VHF:en elektriskt måste ske med omsorg. Det är inte lämpligt att dra strömkabeln via elpanel eller yttre strömbrytare. Kabeln skall dras direkt till ett batteri, som helst inte skall vara längst ner i kölsvinet där inträngande vatten förstör batteriet. Om VHF:en har inbyggt säkring kan det vara lämpligt med en yttre säkring som är några ma under den inbyggda. Rådfråga leverantören om lämplig strömstyrka. Anledningen till denna hängsäkring är att den är lättare att byta en den inbyggda. Säkringen går naturligtvis sönder när du är i verkligt behov av VHF:en. Använd inte för klen elkabel. Följ tillverkarens anvisning. En för lång kabel påverkar VHF:ens funktion så att VHF:en inte fungerar vid sändning. En sändare kräver en strömstyrka, i högeffektläge, på ca 5 A i ett 12-voltssystem. En för klen eller lång kabel kanske bara medger sändning i lågeffekt. Akterpulpitmonterad antenn har inte berörts tidigare men några synpunkter är dock på plats.. 36

38 SVENSKA VHF NX2000 Av tidigare resonemang följde att masttoppsmonterad är att föredra. En antenn i pulpit eller pushpit som en del föredrar att kalla akterpulpiten, har sämre räckvidd framåt. Det beror på att stag, vant och mast utgör en skärm vilket hindrar radiovågen framåt. Den kan dock förstärkas akteröver. Strävan skall vara att ha en runtomstrålande antenn. Man vet inte alltid i vilken riktning som förbindelsen skall sökas. Det finns också de som har en invändning mot att om masten faller så har man ju ingen antenn. Det är ju riktigt men vet man hur masten faller vid ett haveri. Den kan faktiskt falla akteröver och då var det inget bevänt med den monteringen. Däremot har båtägaren under alla år, fram till masthaveriet, haft en antenn som inte varit optimal placerad. Om du har farhågor i den riktningen är det bättre med en reservantenn som tas fram i en akut situation. Det finns några sådana antenner på marknaden. Det finns både bra och dåliga reservantenner. Välj antenn från kända tillverkare. Innan anläggningen skall tas i drift måste antenninstallationen kontrolleras så att inte VHF:en skadas av att t ex det har blivit en kortslutning mellan skärm och innerledare i samband med montering av kontakter. Kontrollen kan ske med ett s.k ståendevåginstrument. 37

39 VHF NX2000 SVENSKA 14 Medföljande delar Nr Beskrivning Antal Nr Beskrivning Antal 1. Monteringsbygel Kabelkit Mikrofonhållare Brickor Bygelskruvar Låsbrickor till mikrofonhållare.2 4. Skruvar till mikrofonhållare Kontakt Skruvar till monteringsbygel

40 SVENSKA VHF NX Garanti 39

41 VHF NX2000 SVENSKA 40

42 SVENSKA VHF NX Declaration of Conformity 41

43 VHF NX2000 SVENSKA 42

44 SVENSKA VHF NX

45 VHF NX2000 SVENSKA Copyright : Nexus Marine AB Kuskvägen 4, Sollentuna, Sweden Tel: +46 -(0) Fax: +46 -(0) Utgåva 1 44
