Sjömätning och provtagning

Transkript

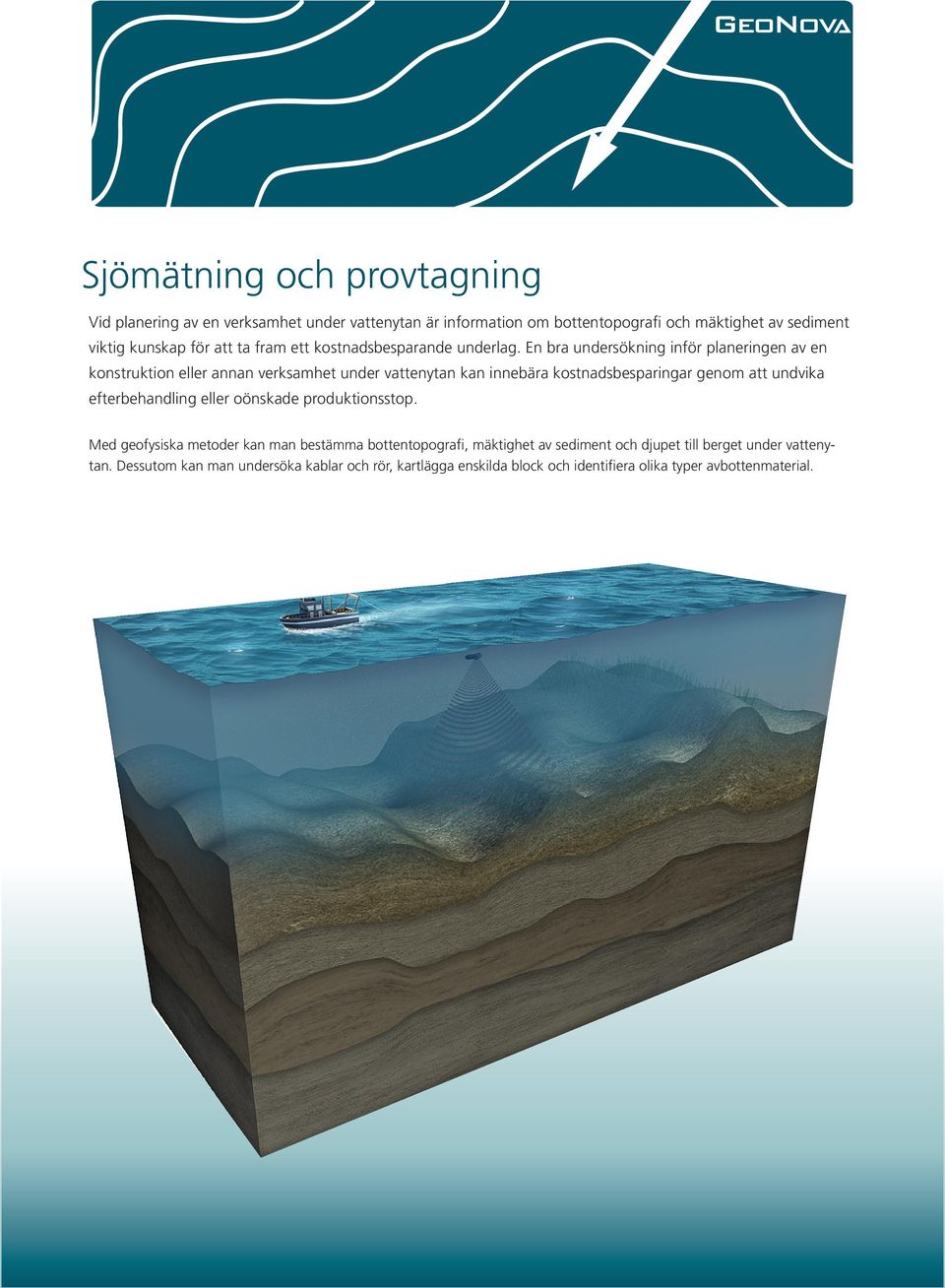

1 Sjömätning och provtagning Vid planering av en verksamhet under vattenytan är information om bottentopografi och mäktighet av sediment viktig kunskap för att ta fram ett kostnadsbesparande underlag. En bra undersökning inför planeringen av en konstruktion eller annan verksamhet under vattenytan kan innebära kostnadsbesparingar genom att undvika efterbehandling eller oönskade produktionsstop. Med geofysiska metoder kan man bestämma bottentopografi, mäktighet av sediment och djupet till berget under vattenytan. Dessutom kan man undersöka kablar och rör, kartlägga enskilda block och identifiera olika typer avbottenmaterial.

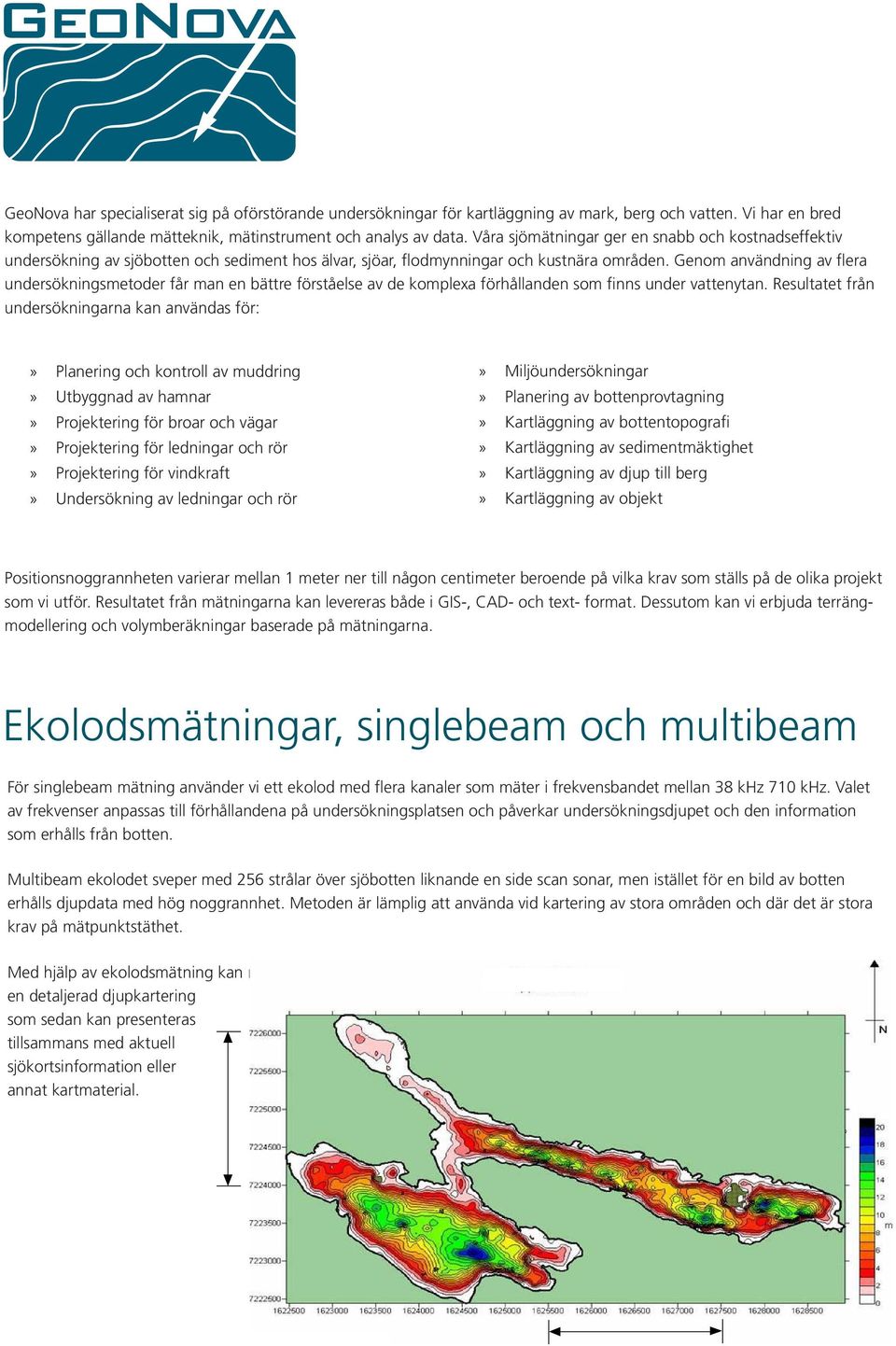

2 GeoNova har specialiserat sig på oförstörande undersökningar för kartläggning av mark, berg och vatten. Vi har en bred kompetens gällande mätteknik, mätinstrument och analys av data. Våra sjömätningar ger en snabb och kostnadseffektiv undersökning av sjöbotten och sediment hos älvar, sjöar, flodmynningar och kustnära områden. Genom användning av flera undersökningsmetoder får man en bättre förståelse av de komplexa förhållanden som finns under vattenytan. Resultatet från undersökningarna kan användas för: Planering och kontroll av muddring Utbyggnad av hamnar Projektering för broar och vägar Projektering för ledningar och rör Projektering för vindkraft Undersökning av ledningar och rör Miljöundersökningar Planering av bottenprovtagning Kartläggning av bottentopografi Kartläggning av sedimentmäktighet Kartläggning av djup till berg Kartläggning av objekt Positionsnoggrannheten varierar mellan 1 meter ner till någon centimeter beroende på vilka krav som ställs på de olika projekt som vi utför. Resultatet från mätningarna kan levereras både i GIS-, CAD- och text- format. Dessutom kan vi erbjuda terrängmodellering och volymberäkningar baserade på mätningarna. Ekolodsmätningar, singlebeam och multibeam För singlebeam mätning använder vi ett ekolod med flera kanaler som mäter i frekvensbandet mellan 38 khz 710 khz. Valet av frekvenser anpassas till förhållandena på undersökningsplatsen och påverkar undersökningsdjupet och den information som erhålls från botten. Multibeam ekolodet sveper med 256 strålar över sjöbotten liknande en side scan sonar, men istället för en bild av botten erhålls djupdata med hög noggrannhet. Metoden är lämplig att använda vid kartering av stora områden och där det är stora krav på mätpunktstäthet. Med hjälp av ekolodsmätning kan man genomföra en detaljerad djupkartering som sedan kan presenteras tillsammans med aktuell sjökortsinformation eller annat kartmaterial. -

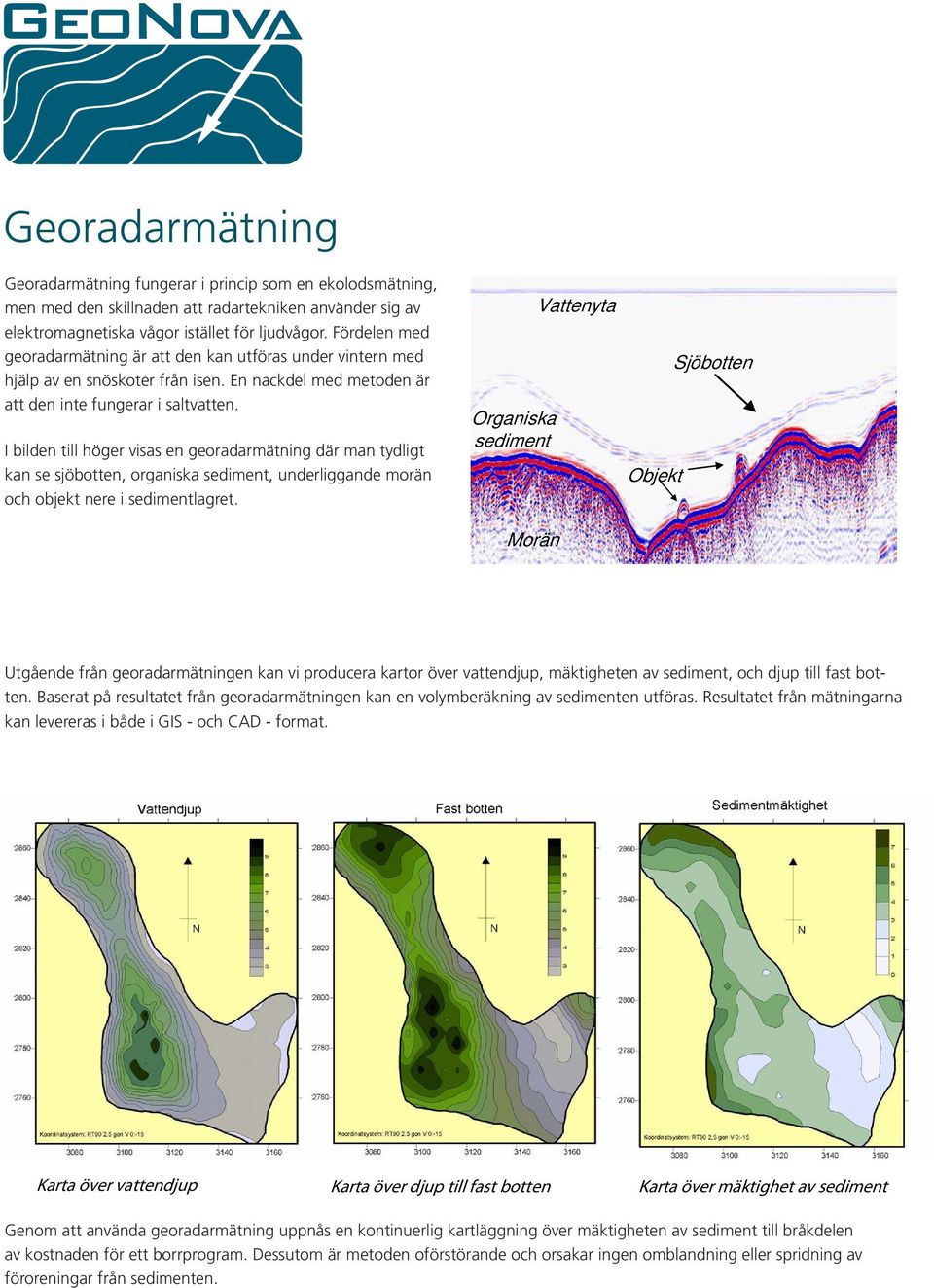

3 Georadarmätning Georadarmätning fungerar i princip som en ekolodsmätning, men med den skillnaden att radartekniken använder sig av elektromagnetiska vågor istället för ljudvågor. Fördelen med georadarmätning är att den kan utföras under vintern med hjälp av en snöskoter från isen. En nackdel med metoden är att den inte fungerar i saltvatten. I bilden till höger visas en georadarmätning där man tydligt kan se sjöbotten, organiska sediment, underliggande morän och objekt nere i sedimentlagret. Organiska sediment Vattenyta Objekt Sjöbotten Morän Utgående från georadarmätningen kan vi producera kartor över vattendjup, mäktigheten av sediment, och djup till fast botten. Baserat på resultatet från georadarmätningen kan en volymberäkning av sedimenten utföras. Resultatet från mätningarna kan levereras i både i GIS - och CAD - format. Karta över vattendjup Karta över djup till fast botten Karta över mäktighet av sediment Genom att använda georadarmätning uppnås en kontinuerlig kartläggning över mäktigheten av sediment till bråkdelen av kostnaden för ett borrprogram. Dessutom är metoden oförstörande och orsakar ingen omblandning eller spridning av föroreningar från sedimenten.

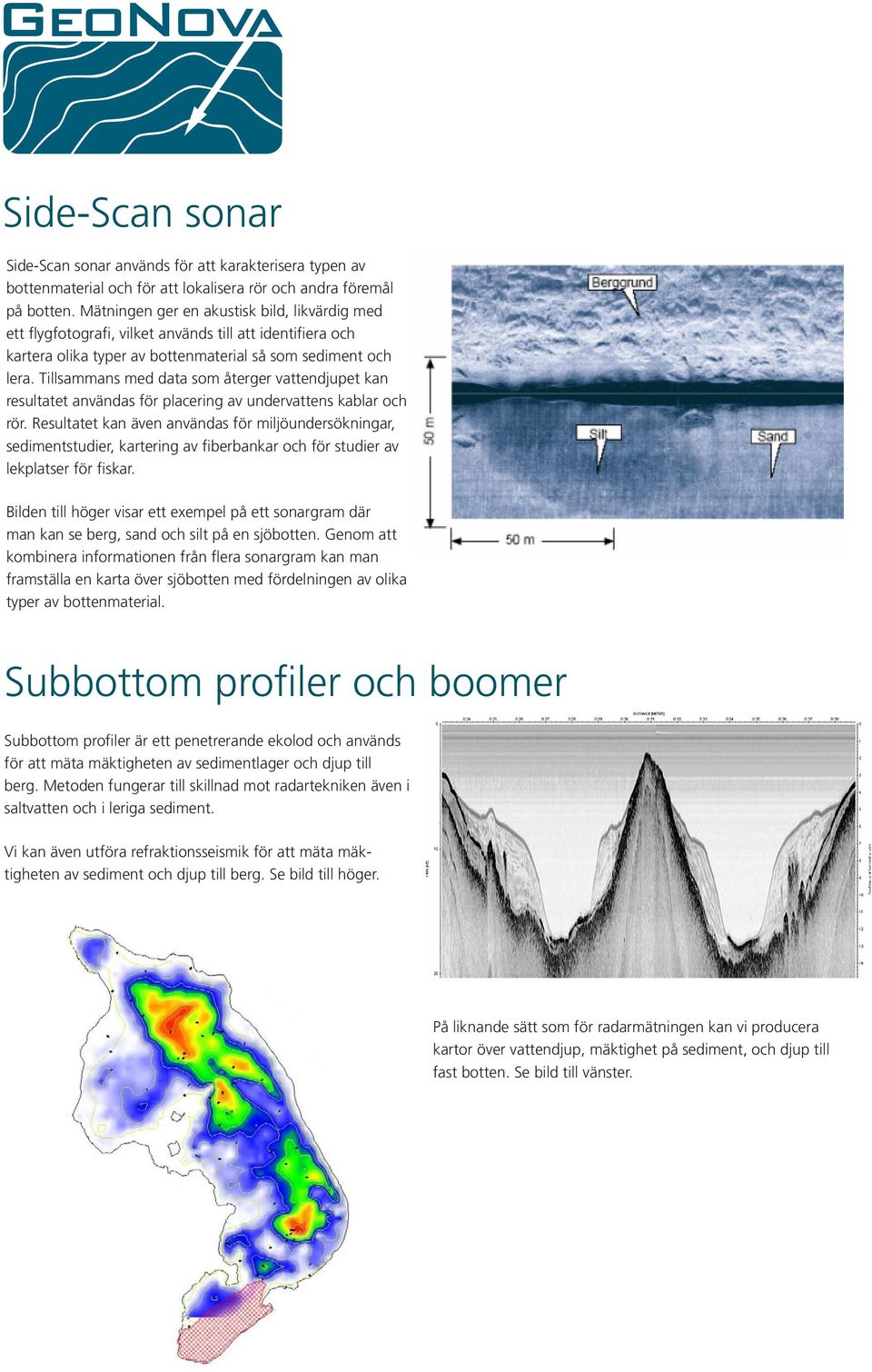

4 Side-Scan sonar Side-Scan sonar används för att karakterisera typen av bottenmaterial och för att lokalisera rör och andra föremål på botten. Mätningen ger en akustisk bild, likvärdig med ett flygfotografi, vilket används till att identifiera och kartera olika typer av bottenmaterial så som sediment och lera. Tillsammans med data som återger vattendjupet kan resultatet användas för placering av undervattens kablar och rör. Resultatet kan även användas för miljöundersökningar, sedimentstudier, kartering av fiberbankar och för studier av lekplatser för fiskar. Bilden till höger visar ett exempel på ett sonargram där man kan se berg, sand och silt på en sjöbotten. Genom att kombinera informationen från flera sonargram kan man framställa en karta över sjöbotten med fördelningen av olika typer av bottenmaterial. Subbottom profiler och boomer Subbottom profiler är ett penetrerande ekolod och används för att mäta mäktigheten av sedimentlager och djup till berg. Metoden fungerar till skillnad mot radartekniken även i saltvatten och i leriga sediment. Vi kan även utföra refraktionsseismik för att mäta mäktigheten av sediment och djup till berg. Se bild till höger. På liknande sätt som för radarmätningen kan vi producera kartor över vattendjup, mäktighet på sediment, och djup till fast botten. Se bild till vänster.

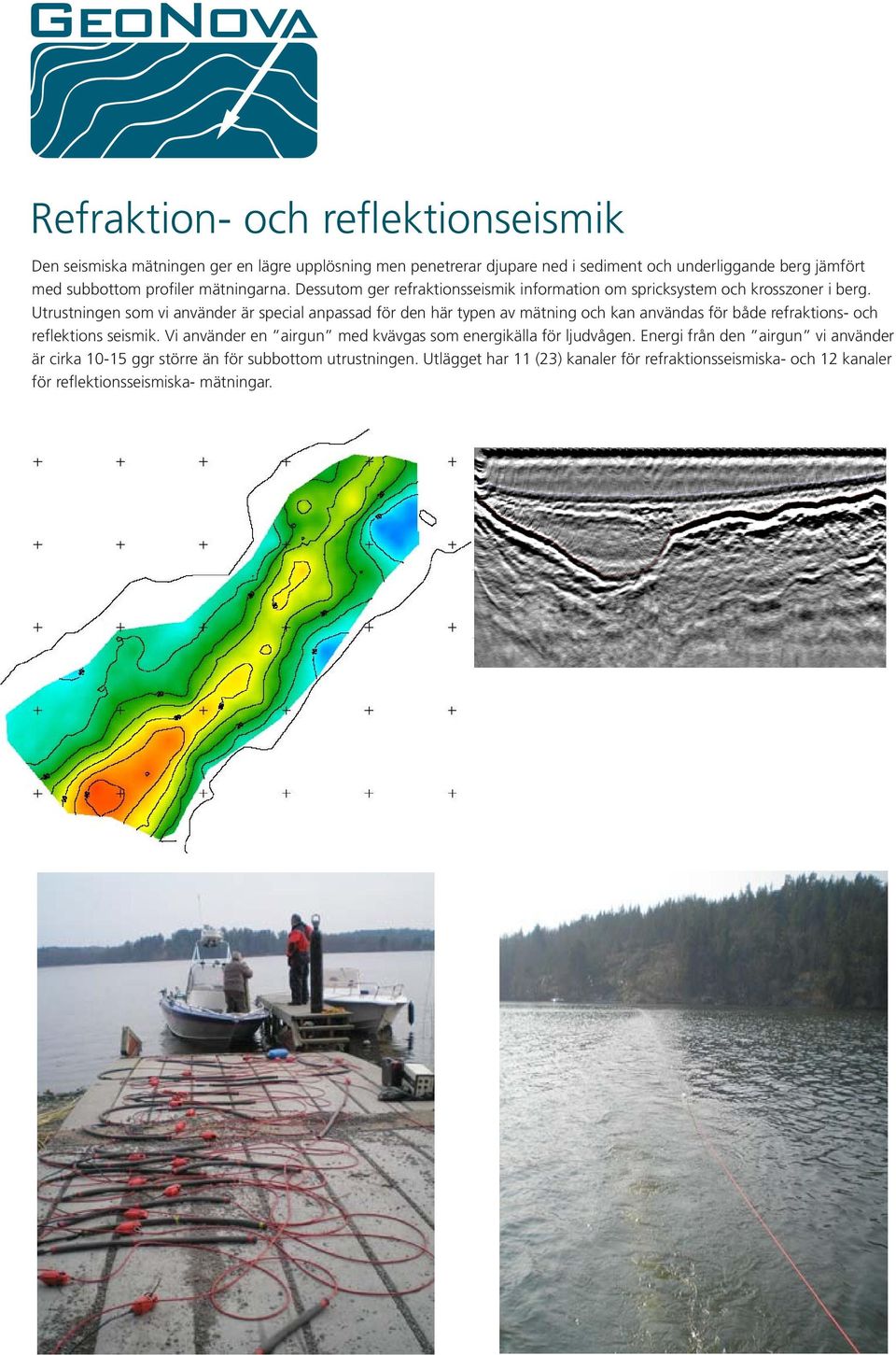

5 Refraktion- och reflektionseismik Den seismiska mätningen ger en lägre upplösning men penetrerar djupare ned i sediment och underliggande berg jämfört med subbottom profiler mätningarna. Dessutom ger refraktionsseismik information om spricksystem och krosszoner i berg. Utrustningen som vi använder är special anpassad för den här typen av mätning och kan användas för både refraktions- och reflektions seismik. Vi använder en airgun med kvävgas som energikälla för ljudvågen. Energi från den airgun vi använder är cirka ggr större än för subbottom utrustningen. Utlägget har 11 (23) kanaler för refraktionsseismiska- och 12 kanaler för reflektionsseismiska- mätningar.

6 Magnetiska mätningar Magnetiska mätningar kan användas för att lokalisera och kartlägga järn- och stålföremål i mark och sjöbotten, såsom rör, trummor, avfallstunnor och olika typer av järnkonstruktioner. Totalfältsmätning och gradient mätning är de två vanligast förekommande metoderna för magnetisk mätning. Magnetisk gradient mätning, vilken bestämmer den vertikala gradienten av det magnetiska fältet, är vanligast inom miljö och ingenjörs relaterade undersökningar eftersom det är en ytnära metod och anomalier från små närliggande objekt förstärks i förhållande till anomalier på stort avstånd (ex. magnetiska bergarter). Magnetisk gradientmätning med anomalier från järnföremål Provtagning GeoNova utför även provtagning av sediment och bottenmaterial. Vi använder oss av Ekman huggare, kolvprovtagare och en borrigg. Provtagningen utförs enligt standard och kan omfatta: Sedimentstruktur Siktanalys Vattenhalt Organisk halt Totalkväve Tungmetaller Olja Provtagning utförs även rutinmässigt vid våra mätningar och undersökningar för att för att fungera som ett stöd vid tolkningsarbetet och för att kalibrera mätningarna. Vi kan även utföra besiktning och kontroll med undervattensvideokameror.

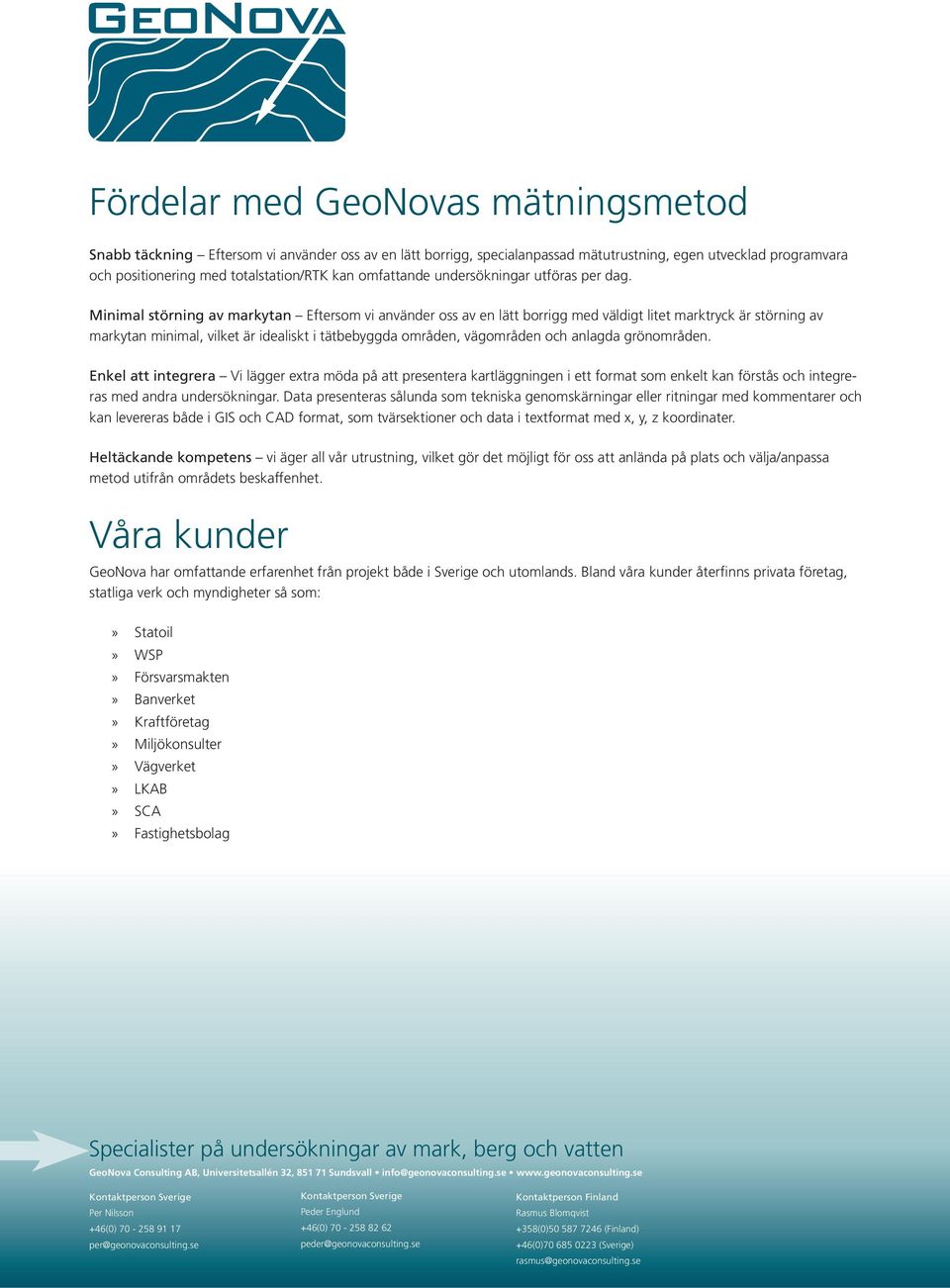

7 Fördelar med GeoNovas mätningsmetod Snabb täckning Eftersom vi använder oss av en lätt borrigg, specialanpassad mätutrustning, egen utvecklad programvara och positionering med totalstation/rtk kan omfattande undersökningar utföras per dag. Minimal störning av markytan Eftersom vi använder oss av en lätt borrigg med väldigt litet marktryck är störning av markytan minimal, vilket är idealiskt i tätbebyggda områden, vägområden och anlagda grönområden. Enkel att integrera Vi lägger extra möda på att presentera kartläggningen i ett format som enkelt kan förstås och integreras med andra undersökningar. Data presenteras sålunda som tekniska genomskärningar eller ritningar med kommentarer och kan levereras både i GIS och CAD format, som tvärsektioner och data i textformat med x, y, z koordinater. Heltäckande kompetens vi äger all vår utrustning, vilket gör det möjligt för oss att anlända på plats och välja/anpassa metod utifrån områdets beskaffenhet. Våra kunder GeoNova har omfattande erfarenhet från projekt både i Sverige och utomlands. Bland våra kunder återfinns privata företag, statliga verk och myndigheter så som: Statoil WSP Försvarsmakten Banverket Kraftföretag Miljökonsulter Vägverket LKAB SCA Fastighetsbolag Specialister på undersökningar av mark, berg och vatten GeoNova Consulting AB, Universitetsallén 32, Sundsvall info@geonovaconsulting.se Kontaktperson Sverige Per Nilsson +46(0) per@geonovaconsulting.se Kontaktperson Sverige Peder Englund +46(0) peder@geonovaconsulting.se Kontaktperson Finland Rasmus Blomqvist +358(0) (Finland) +46(0) (Sverige) rasmus@geonovaconsulting.se
