Manual för EYCR-200 plug-in mottagare med universaldimmer. Specifikation. Programmering

Transkript

1 Manual för EYCR-200 plug-in mottagare med universaldimmer En unik universell trådlös plug and play-mottagare möjliggör fjärrstyrning av b.l.a dimbara 230V LED lampor, lågenergilampor, glödlampor och 230V/12 V halogenlampor med elektroniska transformatorer. Universalkontaktadaptern har 8 inbyggda dimmernivåer som styrs av programvara, så att den lägsta ljusstyrkan kan justeras för de olika typerna av lampor som används. Dessutom har EYCR-200 inbyggda skydd mot överspänning och överdriven värmealstring. Kan användas med följande lamptyper: Glödlampor och halogenlampor (~230 V): 3 - max. 200 W Elektroniska transformatorer (~12 V): 20 - max. 180 VA. Dimbara lågenergilampor (230V): 3- max. 50 W Dimbara LED-lampor (230V): 3 - max. 50 W OBS! Ej fungerande med lysrör eller LED-transformatorer Specifikation Programmering EYCR-200 kan kodas ihop och styras med upp till 6 olika fjärrkontroller samtidigt eftersom den har max 6 minnen. Mottagaren kan inte styras med fjärrkontroller/sändare av typen "Code Switch System"/kodvreden. Den är endast kompatibel med fjärrkontroller/sändare av typen "Self Learning System"/självlärande. Programmering med INLÄRNINGSLÄGET: 1. Anslut lasten/lampan i mottagaren. 2. Tryck en gång på knappen Inlärning (lysdioden) på mottagaren (lysdioden blinkar), så startas inlärningsläget. 3. Tryck på den PÅ-knapp (kanal) som du vill koda på fjärrkontrollen. Två blinkningar bekräftar att fjärrkontrollen har kodats. OBS! Inlärningsläget varar i 12 sekunder. Om ingen signal tas emot från en fjärrkontroll under den tiden så kommer mottagaren automatiskt att gå ur inlärningsläge utan att enheten kodats ihop. Stäng inlärningsläget manuellt genom att helt enkelt trycka på knappen Inlärning/lysdioden en gång till.!om du inte ser någon bekräftelseblinkning när du är i inlärningsläget, så kan det betyda att minnet i mottagaren är

2 FULLT och att ingen ytterligare fjärrkontroll/sändare kan kodas om inte någon av de befintliga fjärrkontrollerna kopplas från först (se nedan/radering). Radera Radera enskild enhet: 1. Tryck en gång på knappen Inlärning/lysdioden på mottagaren. Lysdioden kommer att blinka. Mottagaren är nu i inlärningsläge. 2. Tryck på den AV-knapp som du vill koppla från på fjärrkontrollen/sändaren. Två blinkningar bekräftar att fjärrkontrollen/sändaren har kopplats från. Radera hela minnet (tar bort alla kodade fjärrkontroller): Tryck på knappen Inlärning/lysdioden på mottagaren i 6 sekunder (lysdioden på mottagaren blinkar), släpp upp knappen och tryck ned den igen. Två blinkningar visas för att bekräfta att alla fjärrkontroller har kopplats från. Inställningar för lägsta ljusstyrka!vi rekommenderar att du använder samma fabrikat för alla belastningar/lampor som används samtidigt, för optimal prestanda. Varje LED eller dimbar lågenergilampa kan ha sin egen elektronik och kan på så vis dimras till olika nivåer, framför allt kan det lägsta dimrade nivån variera från lampa till lampa, för att anpassa dimringsnivån till just din lampa kan det vara lämpligt att följa följande steg. (Förutsatt att sändare och mottagare är inlärda mot varandra) 1. Tänd din lampa med fjärrkontrollen. 2. Tryck till 3 ggr i snabb följd på mottagarens inlärningsknapp, då börjar dioden blinka nsabbt och är i inlärningsläge för att ställas in till optimalt läge (Lägsta dimmer nivå) 3. Tryck på OFF knappen 1 ggr då går lampan upp till högsta läge och därefter direkt till en ny lägsta nivå, vid nästa tryck på OFF knappen gör mottagaren samma sak igen, och den stannar i en ännu lägre dimmer nivå. Detta kan upprepas 7 ggr till man hittat den optimala lägsta dimmer nivån man vill uppnå utan att lampan på något sätt flimrar, skulle lampan flimra vid en mycket låg dimmernivå trycker du bara på ON så vänder dimmer nivån upp till nästa nivå. (Totalt finns det 8 olika nivåer) 4. När du är nöjd med lägsta dimmer nivå trycker du 3 ggr i snabb följd på inlärningsknappen (inställningarna sparas) och dioden slutar blinka. Exempel: Välja den mest dimmade nivån bland fabriksinställningarna. 1. Tryck en gång på AV-knappen, så justeras programvaran från nivå 8 7, om matningen tänds som vanligt, och

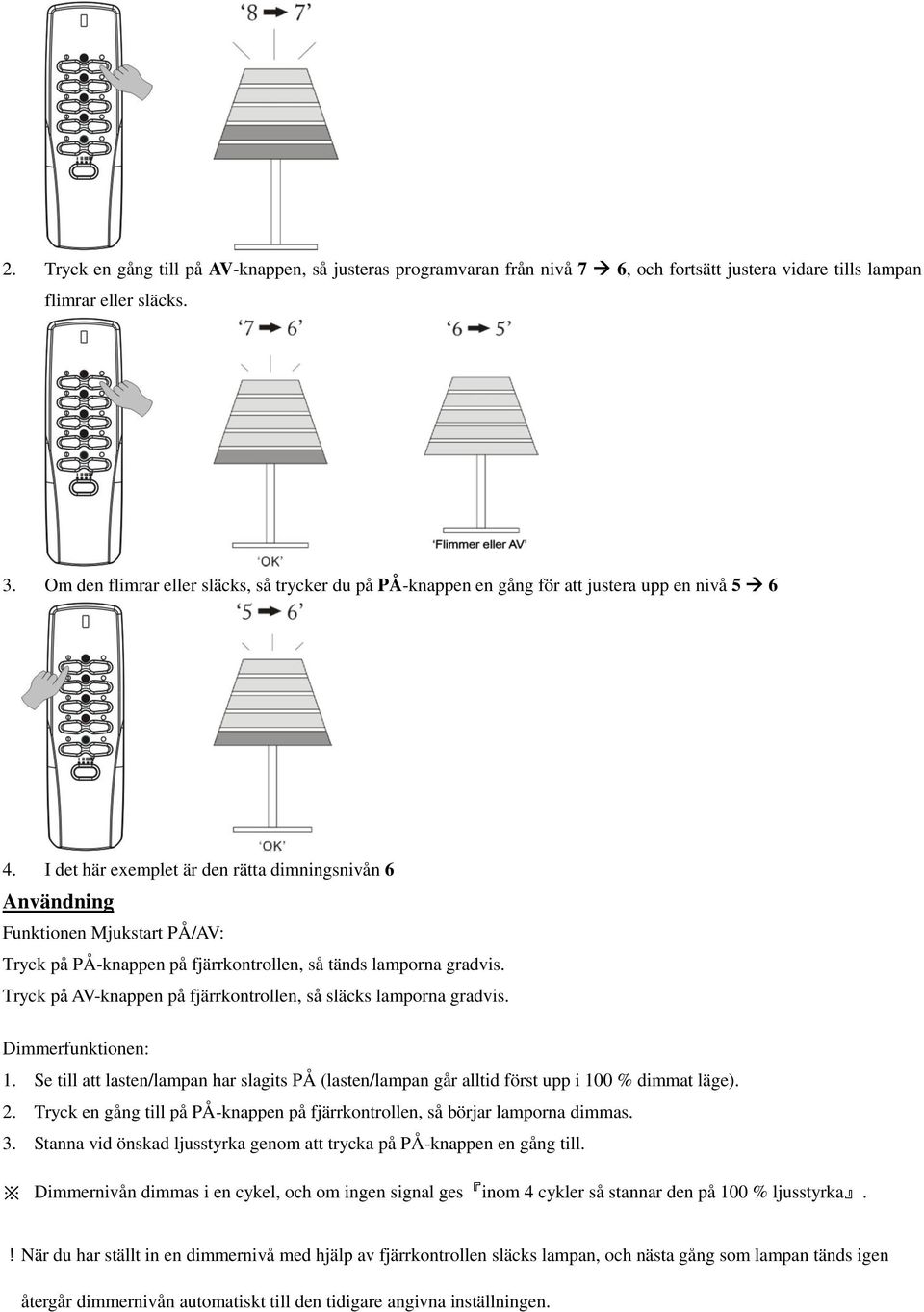

3 2. Tryck en gång till på AV-knappen, så justeras programvaran från nivå 7 6, och fortsätt justera vidare tills lampan flimrar eller släcks. 3. Om den flimrar eller släcks, så trycker du på PÅ-knappen en gång för att justera upp en nivå I det här exemplet är den rätta dimningsnivån 6 Användning Funktionen Mjukstart PÅ/AV: Tryck på PÅ-knappen på fjärrkontrollen, så tänds lamporna gradvis. Tryck på AV-knappen på fjärrkontrollen, så släcks lamporna gradvis. Dimmerfunktionen: 1. Se till att lasten/lampan har slagits PÅ (lasten/lampan går alltid först upp i 100 % dimmat läge). 2. Tryck en gång till på PÅ-knappen på fjärrkontrollen, så börjar lamporna dimmas. 3. Stanna vid önskad ljusstyrka genom att trycka på PÅ-knappen en gång till. Dimmernivån dimmas i en cykel, och om ingen signal ges inom 4 cykler så stannar den på 100 % ljusstyrka.!när du har ställt in en dimmernivå med hjälp av fjärrkontrollen släcks lampan, och nästa gång som lampan tänds igen återgår dimmernivån automatiskt till den tidigare angivna inställningen.

4 Obs! Den här produkten är funktionsduglig och säker för 230V dimbara lågenergilampor och lysdioder upp till max. 50 W, men för att efterleva regelverket måste produktspecifikationen ange max. 24 W. Varning! Lämna minst cm utrymme mellan 2 eller fler mottagare. Specifikation: RF-frekvens: 433,92 MHz Spänning in: V ~50 Hz Spänning ut: Glödlampor och halogenlampor (~230 V): 3 - max. 200 W Elektroniska transformatorer (~12 V): 20- max. 180 VA Dimbara lågenergilampor 230V: 3- max. 50 W Dimbara LED-lampor 230V: 3 - max. 50 W OBS! Ej fungerande med lysrör eller LED-transformatorer Strömförbrukning i viloläge: Under 1 W. support@nexa.se

5 Håndbok for EYCR-200 stikkontaktmottaker med universaldimmer En unik, universal og trådløs plug-and-play-mottaker gir mulighet for fjernstyring av bl. a. dimbare 230 V LED-lamper, lavenergilamper, glødelamper samt 230 V / 12 V halogenlamper med elektroniske transformatorer. Universalkontaktadapteren har åtte innebygde dimmernivåer som styres av programvare, slik at den laveste lysstyrken kan justeres for de forskjellige lampetypene som brukes. Dessuten har EYCR-200 innebygd beskyttelse mot overspenning og overdreven varmeproduksjon. Kan brukes med følgende lampetyper: Glødelamper og halogenlamper (~230 V): 3 maks. 200 W Elektroniske transformatorer (~12 V): 20 maks. 180 VA. Lavenergilamper (230 V) som kan dimmes: 3 maks. 50 W LED-lamper (230 V) som kan dimmes: 3 maks. 50 W MERK! Fungerer ikke med lysrør eller LED-transformatorer Spesifikasjon Programmering EYCR-200 kan kodes sammen med og styres med opptil seks forskjellige fjernkontroller samtidig ettersom den har maks. seks minner. Mottakeren kan ikke styres med fjernkontroll/sender av typen Code Switch System / kodebryter. Den er kun kompatibel med fjernkontroller/sendere av typen Self Learning System / selvlærende. Programmering med INNLÆRINGSMODUSEN: 1. Koble belastningen/lampen til mottakeren. 2. Trykk én gang på knappen Inlärning (lysdioden) (Innlæring (lampen)) på mottakeren (lysdioden blinker). Dette starter innlæringsmodusen. 3. Trykk på PÅ-knappen (kanal) du vil kode på fjernkontrollen. To blink bekrefter at fjernkontrollen er kodet. MERK! Innlæringsmodusen varer i 12 sekunder. Hvis mottakeren ikke mottar noe signal fra fjernkontrollen i løpet av de 12 sekundene, avsluttes innlæringsmodusen automatisk uten at enheten kodes. Avslutt innlæringsmodusen manuelt ved helt enkelt å trykke på knappen Inlärning/lysdioden (Innlæring/lampen) én gang til.

6 ! Hvis du ikke ser et bekreftelsesblink når du er i innlæringsmodusen, kan det bety at minnet i mottakeren er FULLT, og at ingen flere fjernkontroller/sendere kan kodes hvis du ikke kobler fra noen av de eksisterende fjernkontrollene først (se nedenfor/slette). Slette Slette enkel enhet: 1. Trykk én gang på knappen Inlärning/lysdioden (Innlæring/lampen) på mottakeren. Lampen blinker. Nå er mottakeren i innlæringsmodus. 2. Trykk på AV-knappen du vil koble fra på fjernkontrollen/senderen. To blink bekrefter at fjernkontrollen/senderen er koblet fra. Slette hele minnet (kobler fra alle kodede fjernkontroller): Trykk på knappen Inlärning/lysdioden (Innlæring/lampen) på mottakeren i seks sekunder (lampen på mottakeren blinker). Deretter slipper du knappen, og trykker den ned igjen. Lampen blinker to ganger for å bekrefte at alle fjernkontroller er koblet fra. Innstillinger for laveste lysstyrke! Vi anbefaler at du bruker samme produkt for alle belastninger/lamper som brukes samtidig for å få optimal ytelse. Hver LED-lampe eller dimbare lavenergilampe kan ha sin egen elektronikk og kan dermed dimmes til ulike nivåer. Fremfor alt kan det laveste dimmede nivået variere fra lampe til lampe. Du kan tilpasse dimmenivåene spesifikt for din lampe ved å følge følgende trinn: (Forutsatt at sender og mottaker er innlært med hverandre) 1. Tenn lampen med fjernkontrollen. 2. Trykk raskt tre ganger på mottakerens innlæringsknapp. Da starter lampen å blinke raskt og er i innlæringsmodus. Nå kan den stilles inn til optimalt nivå (laveste dimmernivå) 3. Trykk på OFF-knappen (AV) én gang da går lampen opp til høyeste nivå, og deretter til et nytt laveste nivå. Når du trykker på OFF-knappen (AV) igjen, gjør mottakeren det samme på nytt, og forblir på et enda lavere nivå. Du kan gjenta dette sju ganger til du finner det optimale laveste dimmernivået du vil oppnå, hvor lampen ikke flimrer på noen måte. Hvis lampen flimrer ved et svært lavt dimmernivå, trykker du bare på ON (PÅ), så går dimmeren opp til neste nivå. (Det finnes totalt åtte forskjellige nivåer) 4. Når du er fornøyd med det laveste dimmernivået, trykker du raskt tre ganger på innlæringsknappen (innstillingene lagres). Dette slukker lampen. Eksempel: Velg det mest dimmede nivået i fabrikkinnstillingene. 1. Trykk én gang på AV-knappen, så justeres programvaren fra nivå 8 7, hvis matingen tennes som vanlig, og

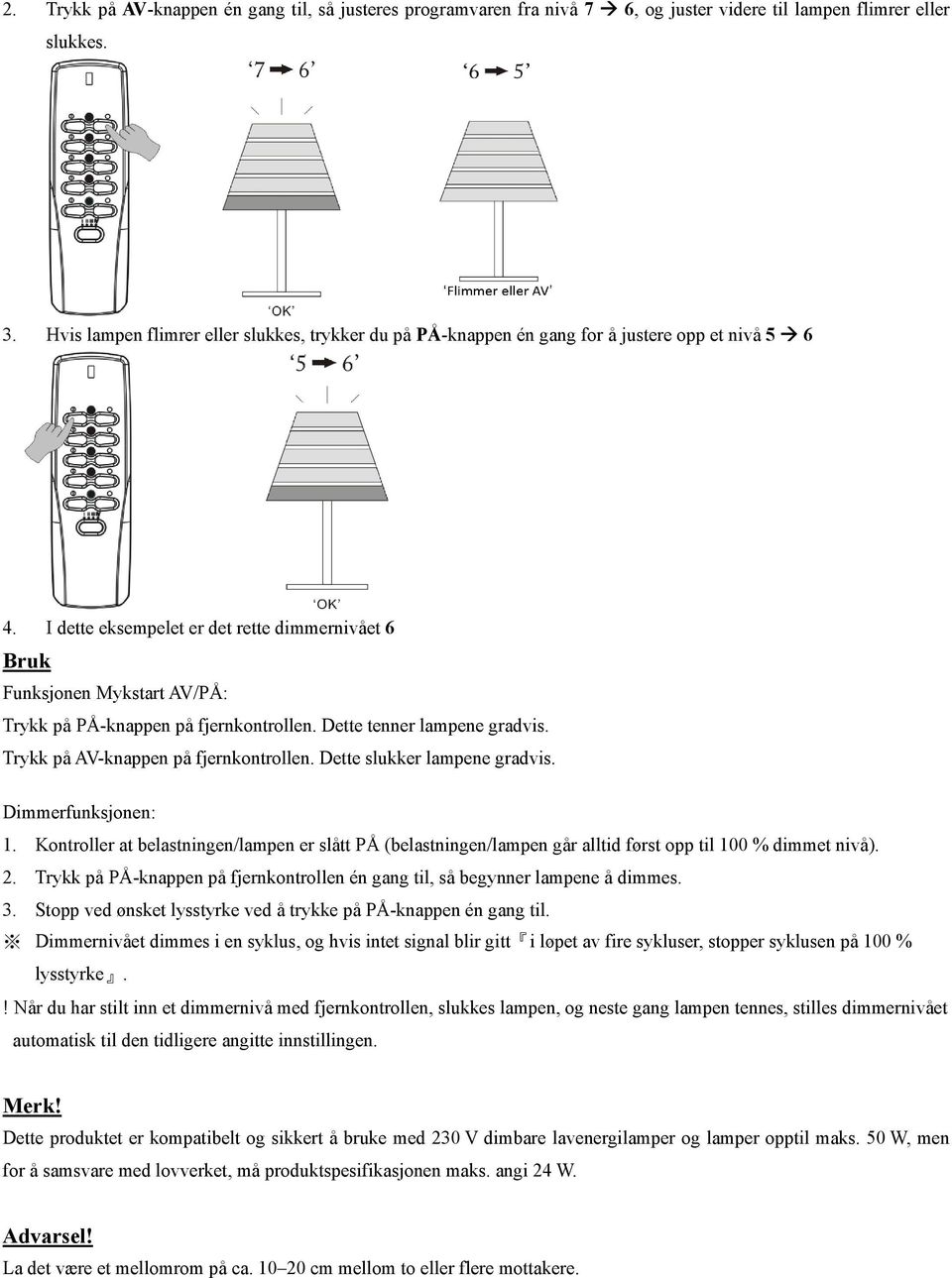

7 2. Trykk på AV-knappen én gang til, så justeres programvaren fra nivå 7 6, og juster videre til lampen flimrer eller slukkes. 3. Hvis lampen flimrer eller slukkes, trykker du på PÅ-knappen én gang for å justere opp et nivå I dette eksempelet er det rette dimmernivået 6 Bruk Funksjonen Mykstart AV/PÅ: Trykk på PÅ-knappen på fjernkontrollen. Dette tenner lampene gradvis. Trykk på AV-knappen på fjernkontrollen. Dette slukker lampene gradvis. Dimmerfunksjonen: 1. Kontroller at belastningen/lampen er slått PÅ (belastningen/lampen går alltid først opp til 100 % dimmet nivå). 2. Trykk på PÅ-knappen på fjernkontrollen én gang til, så begynner lampene å dimmes. 3. Stopp ved ønsket lysstyrke ved å trykke på PÅ-knappen én gang til. Dimmernivået dimmes i en syklus, og hvis intet signal blir gitt i løpet av fire sykluser, stopper syklusen på 100 % lysstyrke.! Når du har stilt inn et dimmernivå med fjernkontrollen, slukkes lampen, og neste gang lampen tennes, stilles dimmernivået automatisk til den tidligere angitte innstillingen. Merk! Dette produktet er kompatibelt og sikkert å bruke med 230 V dimbare lavenergilamper og lamper opptil maks. 50 W, men for å samsvare med lovverket, må produktspesifikasjonen maks. angi 24 W. Advarsel! La det være et mellomrom på ca cm mellom to eller flere mottakere.

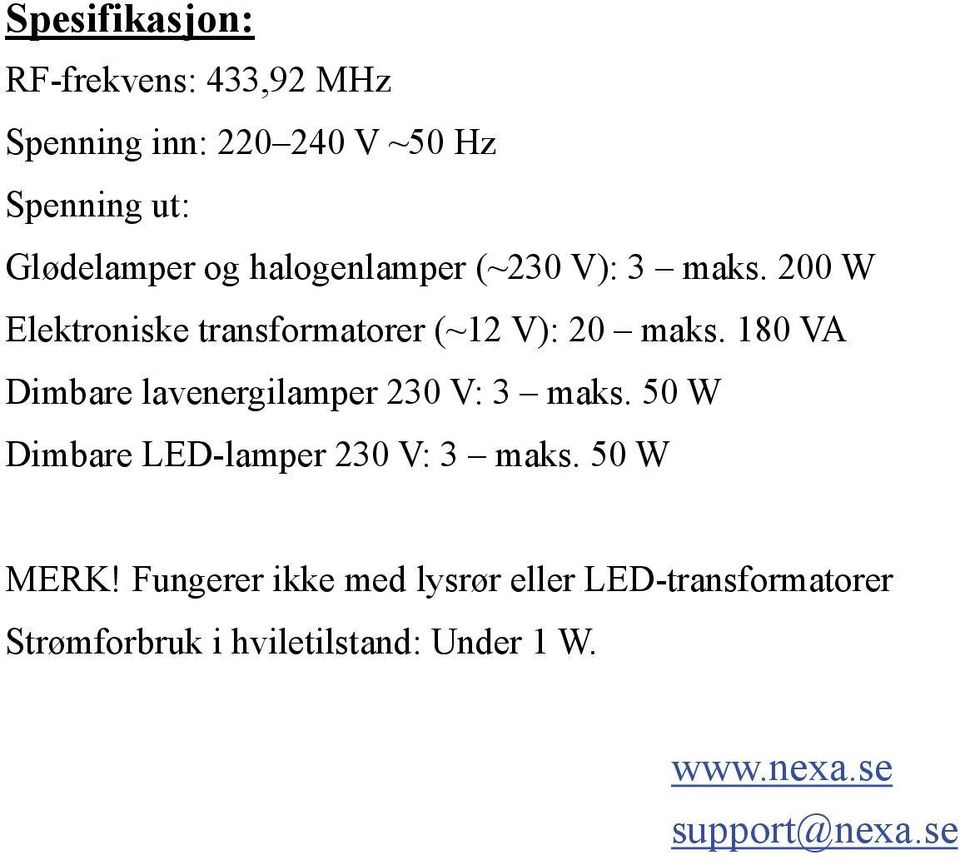

8 Spesifikasjon: RF-frekvens: 433,92 MHz Spenning inn: V ~50 Hz Spenning ut: Glødelamper og halogenlamper (~230 V): 3 maks. 200 W Elektroniske transformatorer (~12 V): 20 maks. 180 VA Dimbare lavenergilamper 230 V: 3 maks. 50 W Dimbare LED-lamper 230 V: 3 maks. 50 W MERK! Fungerer ikke med lysrør eller LED-transformatorer Strømforbruk i hviletilstand: Under 1 W. support@nexa.se
