SE: Falck 6706 Larmmatta NO: Falck 6706 Brytermatte

Transkript

1 Bruksanvisning SE: Falck 6706 Larmmatta NO: Falck 6706 Brytermatte Art.nr Rev C SE NO

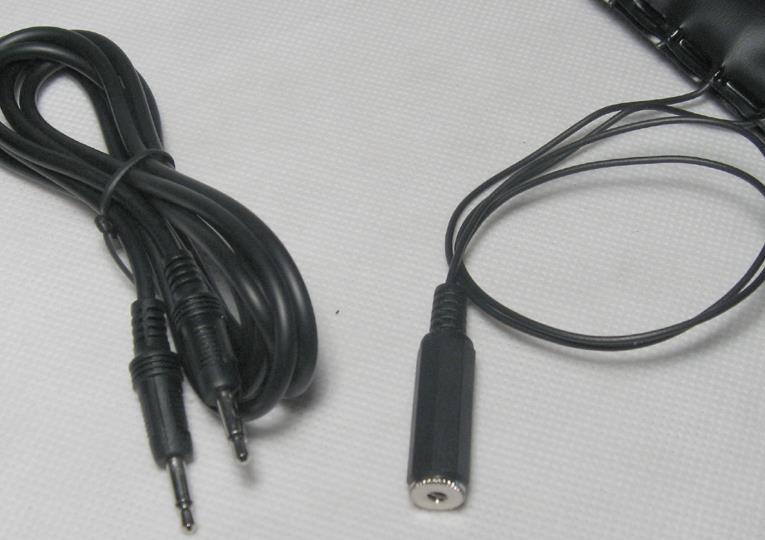

2 SE: Falck 6706 Larmmatta Beskrivning av hjälpmedlet Falck 6706 Larmmatta består av en 70 x 40 cm tryckkänslig matta med utgång för vidarekoppling av signal. Falck 6706 Larmmatta används för att registrera när någon passerar den plats där larmmattan är placerad. Vid tryck på mattan aktiveras kontakten. OBS! Var varsam med de etiska sidorna vid bruk av denna typen av hjälpmedel. Tryckkänslig yta Honkontakt 3,5 mm för vidarekoppling av signal Normalt öppen signal, stängs vid aktivering Kabel med plugg för vidarekoppling, övergång från hontill hankontakt om det finns behov för det 2

3 Installationsanvisning 1. Placera mattan på det stället där det är önskvärt att registrera att någon går. 2. Lägg en antihalkmatta eller ett liknande under eller över mattan. Detta skall förhindra att mattan glider eller att användaren snubblar på kabeln. 3. Anslut kontakten till utrustning för vidaresändning av larm. Lämplig produkt kan vara All in One eller All in One Basic. Funktionsbeskrivning När någon trampar på mattan kommer den att registrera detta. Test Larmmattan bör testas regelbundet för att säkerställa korrekt funktion. Tekniska data Vikt: 250 g Mått: 70 x 40 cm Tryckkänslighet: ca 10 kg Utgång: 3,5 mm honkontakt Signal: Normalt öppen (NO) spänningsfri kontakt Felsökning och underhåll Larmmattan bör funktionstestas regelbundet, minst en gång per vecka. Eventuellt oftare om det är viktigt att den alltid måste fungera. Larmmattan kan torkas med en tvållösning, men akta så att det inte kommer in fukt. Om det kommer in fukt i larmmattan, kan det bli kortslutning och den kommer inte att fungera. 3

4 Säkerhet och ansvar Abilia har analyserat riskerna med produkten i enlighet med SS-EN Produktens bruksanvisning och tekniska specifikation är utarbetad med tanke på säkerhetsvärderingarna som gjorts i detta dokument. Vid idrifttagning och dagligt användande av produkten är det alltid viktigt att tänka på säkerheten. Det är i en bruksanvisning inte möjligt att beskriva alla sätt som man inte får använda produkten på. Om du är osäker på om du ställt in eller satt produkten i drift korrekt rekommenderar vi att du tar kontakt med din leverantör. Abilia är inte ansvariga för eventuella skador, följdskador eller förlust som följer av felaktig användning, brist på uppföljning, fel inställning, fel uppkoppling eller liknande. Abilias ekonomiska ansvar är vid alla tillfällen begränsat till värdet av själva produkten. Hjälpmedlets begränsningar Det finns risk för missbruk, dvs otillbörlig bevakning av en person, med denna utrustning. 4

5 NO: Falck 6706 Brytermatte Beskrivelse av hjelpemiddelet Falck 6706 Brytermatte består av en70 x 40 cm trykkfølsom matte med utgang forviderekobling av signal. Falck 6706 Brytermatte brukes for å registrere at noen passerer det punkt hvor Brytermatten er plassert. Bryteren aktiveres ved at det tråkkes på matta. OBS! Vær varsom med de etiske sidene ved bruk av denne typen hjelpemidler. Trykkfølsom flate Plugg for viderekobling av signal Normalt åpent signal, lukkes ved aktivering Plugg for viderekobling, overgang fra hun- til hankontakt hvis ønskelig 5

6 Installasjonsveiledning 1. Plasser matten på det stedet hvor det er ønskelig å registrere at noen går. 2. Legg en sengeforlegger eller et teppe over matten. Dette skal forhindre matten i å gli og avverge at brukeren snubler i ledninger. 3. Koble utgangen til viderevarslingsenheten. Dette kan være sykesignalanlegget, All in One eller All in One Basic. Funksjonsbeskrivelse Dersom noen tråkker på matten vil den registrere dette. Test Brytermatten bør testes jevnlig for å sikre at den virker. Tekniske data Vekt: 250 g Mål: 70 x 40 cm Trykkfølsomhet: ca 10 kg Utgang: 3,5 mm hunkontakt Signal: Normalt åpen (NO) spenningsfri kontakt Feilsøking og vedlikehold Brytermatten bør funksjonstestes jevnlig, minst en gang pr uke. Eventuelt oftere hvis det er viktig at den alltid må virke. Matten kan tørkes med såpevann, men pass på at det ikke kommer fuktighet inn i matten. Hvis det kommer fukt inn i matten, vil det være konstant kortslutning i matten, og den er defekt. 6

7 Sikkerhet og ansvar Abilia har utarbeidet risikoanalyse for produktet i henhold til NS-EN 1441 for Medisinsk utstyr. Produktets brukerveiledning og tekniske spesifikasjon er utarbeidet med tanke på sikkerhetsvurderingene som er gjort i dette dokument. Ved idriftsettelse og daglig bruk av produktet er det alltid viktig å tenke på sikkerheten. Det er i en brukerveiledning ikke mulig å beskrive alle måter man ikke må bruke produktet på. Hvis du er i tvil om du har satt i drift eller innstilt produktet korrekt anbefaler vi at du tar kontakt med din leverandør. Abilia er ikke ansvarlig for eventuelle skader, følgeskader eller tap som følge av feil bruk, manglende oppfølging, feil innstilling, feil oppkobling eller lignende. Abilias økonomiske ansvar er i alle tilfeller begrenset til verdien av selve produktet. Hjelpemidlets begrensninger Det er fare for misbruk, dvs. uautorisert overvåking av en person, med dette utstyret. 7

8 320850_Bruksanvisning-Falck-6706-Larmmatta-Brytermatte_SE_NO_RevC Dec 20178
