1 IKANO BOSTAD AB OCH WILLHEM AB DETALJPLAN HAMMARBY Teknisk PM Geoteknik

2 DETALJPLAN HAMMARBY Teknisk PM Geoteknik KUND IKANO Bostad Att: Lisa Lysén Landsvägen Sundbyberg Willhem Västerås AB, Att: Pia Hjalmarsson Box Göteborg KONSULT WSP Samhällsbyggnad Krontorpsgatan Örebro Tel: WSP Sverige AB Org nr: Styrelsens säte: Stockholm UPPDRAGSNAMN Detaljplan Hammarby, Västerås UPPDRAGSNUMMER FÖRFATTARE Hanna Lundhede DATUM ÄNDRINGSDATUM GRANSKAD AV GODKÄND AV DETALJPLAN HAMMARBY Teknisk PM Geoteknik

3 KONTAKTPERSONER WSP Sverige AB Hanna Lundhede Ikano Bostad Lisa Lysén Lisa.lysén@ikanobostad.se Willhem Västerås AB Pia Hjalmarsson Pia.hjalmarsson@willhem.se DETALJPLAN HAMMARBY Teknisk PM Geoteknik 3

4 INNEHÅLL UPPDRAG 5. BAKGRUND 5. PLANERAD BYGGNATION 5 BEFINTLIGA FÖRHÅLLANDEN 6 3 MARKTEKNISKA UNDERSÖKNINGAR 6 3. GEOTEKNIK 6 3. MARKMILJÖ MARKRADON 6 4 MARKTEKNISKA FÖRHÅLLANDEN 6 4. JORDLAGERFÖLJD 6 4. GRUNDVATTENNIVÅER STABILITETSFÖRHÅLLANDEN SÄTTNINGSFÖRHÅLLANDEN 8 5 SLUTSATSER OCH REKOMMENDATIONER 8 5. MARKARBETEN 9 5. STABILITET SÄTTNINGAR VIBRATIONER RADON OMHÄNDERTAGANDE AV DAGVATTEN KOMPLETTERANDE UNDERSÖKNING DETALJPLAN HAMMARBY Teknisk PM Geoteknik 4

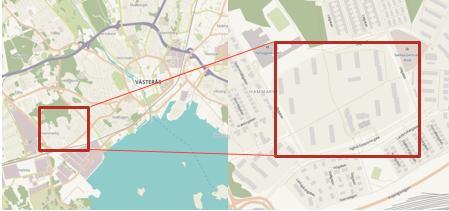

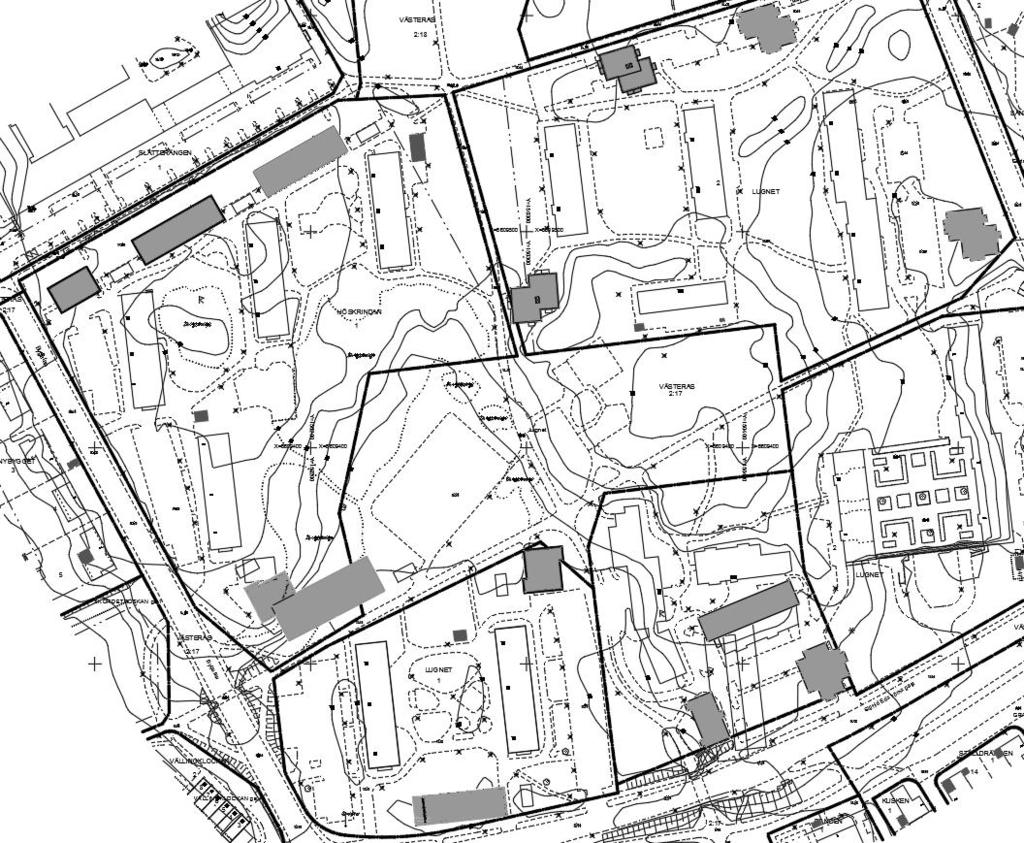

5 UPPDRAG. BAKGRUND WSP Sverige AB har på uppdrag av Ikano Bostad och Willhem AB utfört en geoteknisk och miljöteknisk undersökning för ett nytt detaljplaneområde i stadsdelen Hammarby i västra Västerås stad. Kvarteren som det berör är Höskrindan samt Lugnet och. Området är tidigare bebyggt och i den nya detaljplanen kommer en förtätning att möjliggöras. Alla höjder anges i RH 000. Figur : Till vänster visas undersökningsområdets placering i förhållande till Västerås, till höger är området förstorat. Hämtad från openstreetmap.org den 5 augusti 07.. PLANERAD BYGGNATION Detaljplanen syftar till att pröva möjligheten att tillskapa nya bostäder på fastigheter som är glest utnyttjade. Syftet är också att pröva lokalisering av förskola. Inget av husen planeras anläggas med källare. Planområdet är ca 3,5 hektar stort. Figur : Situationsplan, nya hus är gråmarkerade. DETALJPLAN HAMMARBY Teknisk PM Geoteknik 5

6 Denna utredning och detta dokument har till syfte att översiktligt redogöra för de geotekniska och geologiska förutsättningarna för aktuellt område. Utredningen ska ligga till grund för uppförande av detaljplan. Denna handling är ej framtagen som ett underlag för projektering. BEFINTLIGA FÖRHÅLLANDEN Området avgränsas av Bygatan i nord och väst, av Sigfrid Edströms gata i syd och Liegatan i öst och nordöst. Inom detaljplaneområdet finns idag bebyggelse, främst flerbostadshus av typen lamellhus/skivhus om 7-8 våningar som är hyresrätter. Det finns även en förskola. Delar av området är parkområden och det finns flera lekplatser. På fastigheten Lugnet finns förutom bostadsbebyggelse naturmark i kuperad skogsterräng. Externa och interna ledningar och kablar finns inom området. 3 MARKTEKNISKA UNDERSÖKNINGAR 3. GEOTEKNIK En geoteknisk fältundersökning utfördes av WSP Sverige AB i juni 07. Fält- och laboratorieundersökningarna redovisas i en separat handling benämnd Markteknisk undersökningsrapport (MUR/Geo), daterad Det finns även tidigare utförda undersökningar utförda som främst har använts som underlag för planering av denna undersökning. Se kapitel 5 i MUR/Geo. 3. MARKMILJÖ En markmiljöteknisk undersökning har utförs i samband med den geotekniska undersökningen inför detaljplanearbetet, analysresultaten hittas i MUR/Geo, resultat redovisas i separat PM Markmiljö under samma uppdragsnummer. 3.3 MARKRADON Kontroll av markradon har ej utförts inom ramen för denna undersökning. 4 MARKTEKNISKA FÖRHÅLLANDEN 4. JORDLAGERFÖLJD Nedanstående beskrivning av de geotekniska förhållandena görs utifrån bedömningar av undersökningar i enstaka punkter, vilka antas vara DETALJPLAN HAMMARBY Teknisk PM Geoteknik 6

7 representativa för området. Avvikande geotekniska förhållanden kan dock ej uteslutas. Stora delar av området är uppfyllt. Vid borrning har både områden med fastare jord (morän) samt med lösare jord(lera och silt) hittats under fyllningen. I den nordvästra delen av området, samt i mitten (vid höjden) och längst i öster och sydöst har morän påträffats under fyllning. Vid övriga platser som borrning har utförts har torrskorpelera på lera påträffats under fyllningen. Fyllning har påträffats i princip inom hela området, fyllningens mäktighet varierar mellan ca 0,5-,5 m. Fyllningens sammansättning varierar något beroende på var skruvprovtagningen har utförts. På hårdgjorda ytor består fyllningen främst av sand och grus och på gräsytor finns det förrutom sand och grus, lera och torrskorpelera i fyllningen. Silt finns inom hela området under fyllningen men främst som en blandning tillsammans med lera (siltig lera eller siltig torrskorpelera). I nordväst och väst har silt påträffats med en mäktighet av ca 0,8 m. Leran inom området har en mäktighet på upp till 4, m varav översta ca 0,5-,5 m är torrskorpelera, de större mäktigheterna med fast lera har påträffats i norr och i sydost medan lösare leror har påträffats främst i nordost och i sydväst. Lerans vattenkvot varierar mellan ca 0 och 50 %. Konflytgränsen varierar mellan ca 40 och 60 %. Dess odränerade skjuvhållfasthet ligger på de övre nivåerna mellan ca kpa (torrskorpelera) och längre ned varierar skjuvhållfastheten mellan ca -30 kpa. Lägst skjuvhållfasthet har påträffats i den nordvästra delen av området. Friktionsjorden är troligen morän. Moränen är inom större området benämnd i laboratorieundersökningar som sandmorän. Fast botten Stopp mot sten/block eller berg har som grundast erhållits i punkt 7W0 (nordväst) och 7W (mitten) ca,0 m under markytan. För övriga området varierar djupet till fast botten mellan ca,5 7,0 m under markytan. På fler ställen har sondering avbrutits på grund av att de ej kunnat neddriva stålen enligt för metoden normalt förfarande. Stoppen är då inte bedömda som stopp mot block eller berg utan att jorden är för fast lagrad, Enligt SGUs jorddjupskarta kan bergnivån förväntas ligga mellan ca 3-0 m under befintlig markyta. 4. GRUNDVATTENNIVÅER Avvägning av grundvattennivån har utförts i de fyra installerade rören vid två tillfällen under perioden juni-augusti. Se plankarta G för lägen. Grundvattenytan har vid mätningstillfällena legat mellan nivåerna +6,9 till +,9 motsvarande ca,5-4,4 m under markytan. DETALJPLAN HAMMARBY Teknisk PM Geoteknik 7

8 Grundvattennivån varierar med årstid och nederbörd, noteras bör att grundvattennivåerna generellt över stora delar av landet var under båda mätningstillfällena mycket låga. Några portrycksmätningar har inte utförts inom ramen för denna undersökning. 4.3 STABILITETSFÖRHÅLLANDEN Området har inte någon specifik lutning. Totalsläntlutningsanalys har utförts med höjder tagna från terrängmodell, uppbyggd med LAS-data (Metria). Höjderna anges i RH 000. Utifrån släntlutningsanalysen har 4 kritiska sektioner tagits fram och stabilitetsberäkningar har utförts. Se bilaga för redogörelse av parametrar och för beräkningar. Beräkningarna visar tillfredställande stabilitet för aktuella förhållanden. Dock måste kompletterande stabilitetsundersökningar utföras i nästa skede. Alla utförda beräkningar uppnår säkerhet Fc>,5 och Fkomb>, SÄTTNINGSFÖRHÅLLANDEN Området är delvis sättningskänsligt. Fyllnadsmaterialet kan vara känsligt för ojämna sättningar, då det finns en risk att massorna är ojämt packade och kan innehålla organiska jordar (mulljord) och delvis innehåller torrskorpelera. Jord med organiskt innehåll är mycket sättningskänsliga. Leran i området bedöms till stora delar vara normalkonsoliderad, dock har beräkningar visat att sättningar pågår i leran i vissa områden vilket kan bero av tidigare uppfyllnad på marken. Där lera har påträffats kan ej marken belastas utan att sättningar uppstår. För normalkonsoliderad lera med en mäktighet av ca 3 m kan en sättning på ca -5 cm uppkomma då belastning med ca 0,5 m fyllning (0 kpa) sker. 5 SLUTSATSER OCH REKOMMENDATIONER Större byggnader skall förutsättas grundlagt med plattor på morän eller med spetsburna pålar. Ev. kan där lerdjupen är mindre urgrävning av lera ske och grundläggning därefter ske på utlagd fyllning som packas enligt AMA Anläggning 7. Mindre och lättare byggnader kan grundläggas på förekommande fast torrskorpelera, förutsatt att denna inte vilar på lösare lera vilket den gör i undersökningspunkt 7W05-7W09 (norra och nordöstra delen, delar av) och i punkt 7W4-7W5, 7W8-7W0 (del av blivande förskola och sydvästra, samt södra delen). DETALJPLAN HAMMARBY Teknisk PM Geoteknik 8

9 Det skall också noteras att grundläggning inte bör ske på den fyllning som förekommer inom stora delar av området idag, eftersom denna kan vara inhomogen och därmed t.ex. leda till ojämna sättningar på byggnader. Det finns flertalet tänkbara utfall som kan påverkas av de geotekniska förhållandena t.ex: Nybyggnation av bostäder Ökad belastning på mark Sänkning av grundvatten Vibrationer från gata 5. MARKARBETEN Stora delar av den fyllning som förekommer inom området kan i allmänhet hänföras till materialtyp 5A och tjälfarlighetsklass 4, vilket innebär mycket tjälfarlig jord. Då grundförhållandena varierar mycket över området måste släntlutningar bestämas vid respektive område efter att en detaljerad geoteknisk undersökning har utförts. Vid schakt över grundvattennivån skall länshållning av regnvatten ske genom skonsam pumpning så att schaktbottnar ej luckras upp. Vid schakt under grundvattennivån skall, särskilt där lera förekommer, risken för att schaktbotten trycks upp beaktas. Samråd skall därför ske med geotekniker i varje enskilt fall där schaktbotten ligger under grundvattennivån. Pumpning av grundvatten får ej ske utan att kontakt med geohydrolog tas. 5. STABILITET Totalstabiliteten på området är ok. Inga större naturliga slänter har påträffats. Hus inom lerområden måste pålas för att inte stabiliteten ska påverkas. Uppfyllnad av mark ska utföras med försiktighet framförallt inom områden med lera. Stabiliteten för schaktslänter beror mycket på var schakterna utförs. Schakter i samband med byggnation skall utföras i samråd med geotekniker. 5.3 SÄTTNINGAR Jorden är delvis sättningskänslig, varför den kan komma behöva grundförstärkas. Det gäller både för byggnader och uppfyllnad. Marken ska ej belastas ovan befintliga ledningar som är känsliga för rörelser. Konsultation med geotekniker rekommenderas vid detaljprojektering. Nybyggnation Där sättningsskänslig jord har påträffats rekommenderas pålning av byggnader. Då byggnaderna pålas finns det ur geoteknisk synpunkt ej några begränsningar för byggnadernas höjd. Samtlig projektering av byggnader ska ske i samråd med geotekniker. DETALJPLAN HAMMARBY Teknisk PM Geoteknik 9

10 Uppfyllnad, väg, hårdgjorda ytor En höjning av marken med ca 0,5 m fyllnadsmassor, motsvarar ca 0 kpa. En höjning av markyta kommer således att orsaka sättningar i marken. Detta kan åtgärdas med tillexempel kompensationsgrundläggning med lättfyllning. 5.4 VIBRATIONER Bilar och tung trafik som passerar på gatorna runt omkring kvarteret kan ge upphov till vibrationer i marken. Undergrunden inom området bedöms till viss del som vibrationskänslig. I denna utredning har dock ingen hänsyn tagits till vibrationer. 5.5 RADON Vid detaljprojektering ska radonförhållandena inom området utredas. 5.6 OMHÄNDERTAGANDE AV DAGVATTEN Fyllningen inom området består delvis av sand och grus som är genomsläppligt men också av tät lera. På stora delar av området består jorden under fyllningen av silt och lera som också är tätt material och har dålig genomsläpplighet. Då dagvatten ska omhändertas lokalt måste åtgärder för detta utföras. Se PM Dagvatten utfört inom ramen för detta uppdrag, daterat Dagvattenmagasin Ett öppet dagvattenmagasin kan utformas med tät eller genomsläpplig botten. Vid utformning av genomsläpplig botten ska följande beaktas: à Den naturliga jorden består delvis av silt. Siltjordar är eroderingskänsliga och i vattenmättat tillstånd flytbenägna, d.v.s silten övergår till flytande form. Åtgärder för detta måste vidtas vid detaljprojektering, exempelvis genom urgrävning och ersättning med ett friktionsmaterial. à För att inte riskera att sänka grundvattennivån på området ska utlopp från damm placeras högre än bedömd grundvattennivå. Vid utformning av tät botten ska följande beaktas: à Naturlig jord av sand eller silt kan vara olämplig att ha som tät botten och dammens botten behöver då tätas. Det kan utföras med lera eller tät duk. à För att vattentrycket under magasinet inte ska riskera att lyfta magasinets täta botten, ska särskild hänsyn tas till detta vid detaljprojekteringen. Konsultation med geotekniker rekommenderas vid detaljprojektering. DETALJPLAN HAMMARBY Teknisk PM Geoteknik 0

11 5.7 KOMPLETTERANDE UNDERSÖKNING Kompletterande undersökning med avseende på geoteknik bedöms ej krävas för fortsatt utredning av detaljplan, dock bör kompletterande undersökningar utföras vid detaljprojektering, då dimensioneringsparametrar skall framarbetas till konstruktör, alternativt för förfrågningsunderlag. Uppgifter som bland annat ska fastställas är: Parametrar för dimensionering av grundläggning Förutsättningar för schakt och fyllning under grundvattennivån Risken för negativ omgivningspåverkan i samband med utförandet, t.ex. pga. vibrationer Kompletterande fältundersökningar kommer med stor sannolikhet att krävas, framförallt då undergrunden varierar mycket inom området. Upprättad Granskad Hanna Lundhede Geotekniker Thobias Sahlin Geotekniker DETALJPLAN HAMMARBY Teknisk PM Geoteknik

12 BILAGA STABILITETSBERÄKNINGAR

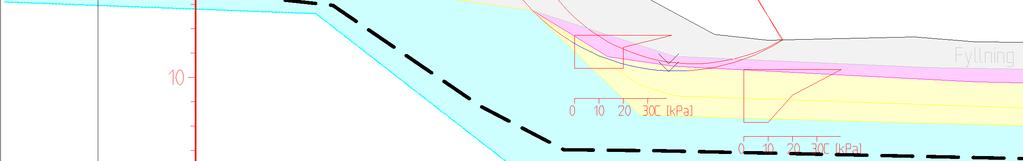

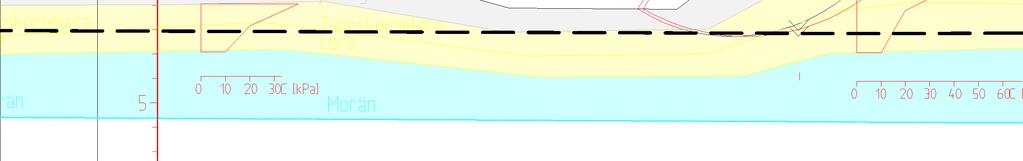

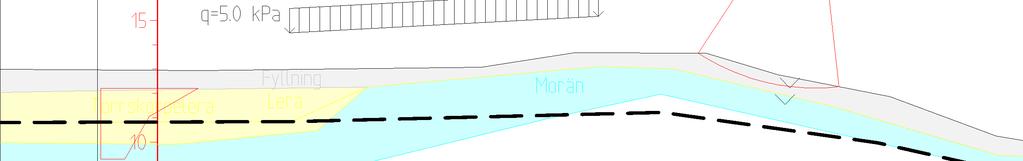

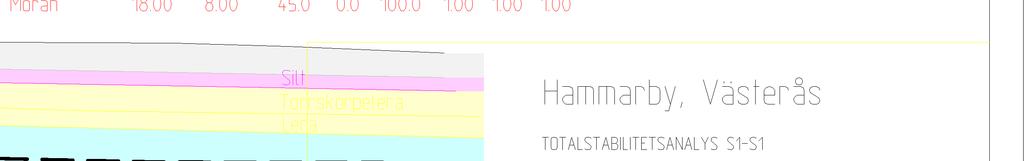

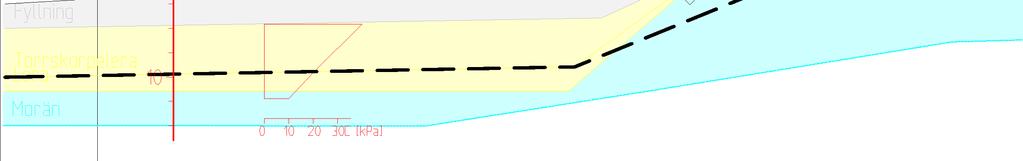

13 STABILITETSFÖRHÅLLANDEN. BERÄKNINGSSNITT Beräkning av stabilitetsförhållanden har utförts i 4 sektioner inom området. Sektionerna har bedömts som de mest ogynsamma efter att en höjddataanalys utförts. Se plan G för lägen på sektionerna (S- S4).. INDATA Jordlagerföljder har tolkats utefter utförda sonderingar i området. Tolkningarna som utförts har varit grova och pågrund av osäkerheter samma parametrar på jorden använts i varje sektion. Sektioner bifogas sist i denna bilaga. Friktionsvinklar och densitet hos jorden har beräknats utifrån emirisk kunskap och tabellvärden. Lerans odärnerade skjuvhållfasthet har valts utifrån de härledda värdena framtagna av utförd vingsondering. Lerans dränerade skjuvhållfasthet har valts till 0% av den odränerade. All beräkning har utförts med karaktäristiska egenskaper på jord och yttre laster. Grundvattennivån har antagits legat i nivå med uppmätt grundvattennivå i närliggande grundvattenrör. Tilläggslaster som har använts har främst varit 5kPa (parkmark) och i sektion S har last för ett enplans intilliggande hus användts, 0kPa..3 RESULTAT För resultat, se sektioner som följer nedan. Alla utförda beräkningar uppnår säkerhet Fc>,5 och Fkomb>,5.

14 ROK LIEN :7 3 LIEN ga: B SJÄLVBINDAREN ga: SJÄLVBINDAREN VÄSTERÅS :8 6 9 SÅNINGSMANNEN S:ta 3 SLÅTTERÄNGEN Gertruds Y=50300 A LUGNET Skola 3 X= X= SLÅTTERÄNGEN 0 Y=50300 :7 VÄSTERÅS :7 HÖSKRINDAN B Bygatan VÄSTERÅS :7 RITBESTICKET X= Y=5000 X= Lugnet X= Y=50400 X= RITBESTICKET ga: NYBYGGET 3 7 Y=5000 Y= Lr 003/47. GRADSKIVAN 4 5 4A 4B LUGNET 3 SKÖRDETRÖSKAN ga: VÄSTERÅS 4 3 ROK 3 ROK 3 ROK 3 ROK ROK ROK :7 :7 VÄSTERÅS FÖRVALTAREN 4 3 Bygatan LUGNET 3 ROK ROK Sigfrid Edströms gata RÄTTAREN 4 GRADSKIVAN ga: VÄLLINGKLOCKAN STALLDRÄNGEN VÄLLINGKLOCKAN 7 6 ga: :7 BONDEN KUSKEN 5 SELEN HAMMARBY 3 LOGEN 3 4 3
