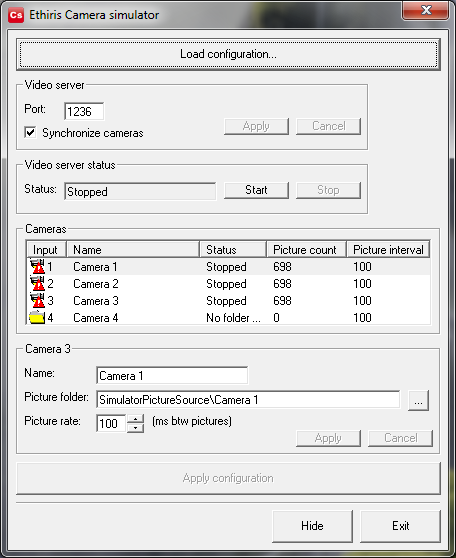

1 Instruktioner för Ethiris Trial Nedan följer instruktioner för hur man snabbt kommer igång med utvärdering av Ethiris. 1. Sätt i CD:n med Ethiris Trial alternativt kör Setup.exe från installationsmediat. Följ instruktionerna i installationsguiden. Alla erforderliga delar av Ethiris installeras. 2. Efter installationen finns en ny programgrupp som heter Kentima Ethiris som innehåller sex Ethirisprogram. Figur 1 Efter installation finns sex nya Ethirisprogram. Starta programmet Ethiris Camera Simulator. En dialog liknande den i Figur 2 visas. Figur 2 Simulatorn innan kamerorna har startats. Om programmet körs på Windows XP SP2 eller högre eller om Windows brandvägg ändå är aktiverad kan en dialog liknande den i Figur 3 dyka upp. Klicka i så fall på knappen Häv blockering alternativt Tillåt åtkomst för att de olika programdelarna i Ethiris ska kunna kommunicera med varandra. 1 (8)

2 Figur 3 Dialog med fråga från Windows brandvägg i Windows 7 3. Klicka på knappen Start mitt i Ethiris Camera Simulator dialogen för att starta simulatorkamerorna. Ikonerna för kamerorna i listan ska då ändras så att dialogen ser ut ungefär som i Figur 4. Figur 4 Simulatorkamerorna är startade. Då skickar de tre simulatorkamerorna bilder precis som om de vore riktiga kameror på nätverket. För att dölja dialogen men låta simulatorkamerorna fortsätta köra, klicka på knappen Hide längst ned i dialogen. En ikon för simulatorn visas nu i system tray, normalt längst ned till höger på bildskärmen. 2 (8)

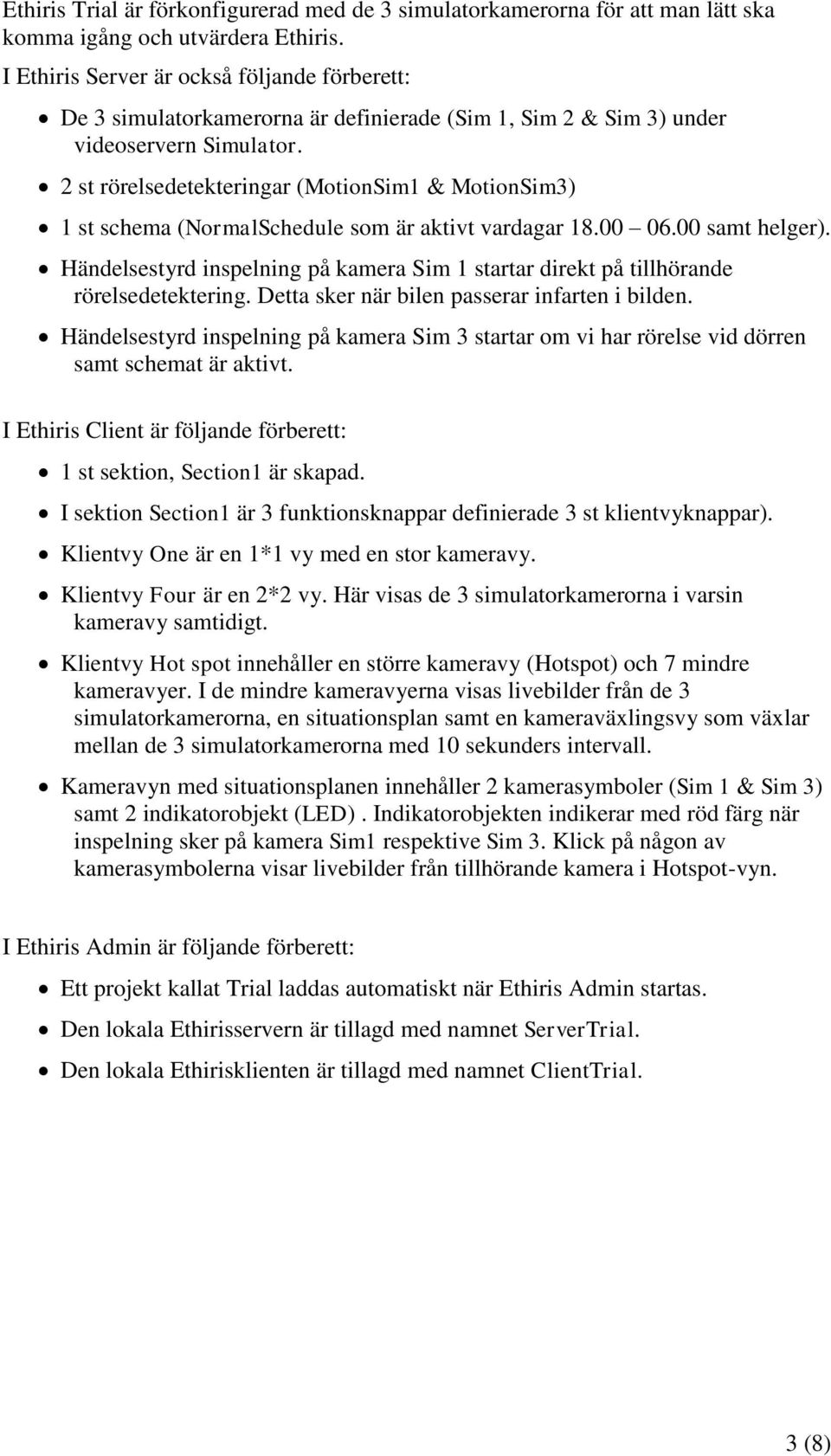

3 Ethiris Trial är förkonfigurerad med de 3 simulatorkamerorna för att man lätt ska komma igång och utvärdera Ethiris. I Ethiris Server är också följande förberett: De 3 simulatorkamerorna är definierade (Sim 1, Sim 2 & Sim 3) under videoservern Simulator. 2 st rörelsedetekteringar (MotionSim1 & MotionSim3) 1 st schema (NormalSchedule som är aktivt vardagar samt helger). Händelsestyrd inspelning på kamera Sim 1 startar direkt på tillhörande rörelsedetektering. Detta sker när bilen passerar infarten i bilden. Händelsestyrd inspelning på kamera Sim 3 startar om vi har rörelse vid dörren samt schemat är aktivt. I Ethiris Client är följande förberett: 1 st sektion, Section1 är skapad. I sektion Section1 är 3 funktionsknappar definierade 3 st klientvyknappar). Klientvy One är en 1*1 vy med en stor kameravy. Klientvy Four är en 2*2 vy. Här visas de 3 simulatorkamerorna i varsin kameravy samtidigt. Klientvy Hot spot innehåller en större kameravy (Hotspot) och 7 mindre kameravyer. I de mindre kameravyerna visas livebilder från de 3 simulatorkamerorna, en situationsplan samt en kameraväxlingsvy som växlar mellan de 3 simulatorkamerorna med 10 sekunders intervall. Kameravyn med situationsplanen innehåller 2 kamerasymboler (Sim 1 & Sim 3) samt 2 indikatorobjekt (LED). Indikatorobjekten indikerar med röd färg när inspelning sker på kamera Sim1 respektive Sim 3. Klick på någon av kamerasymbolerna visar livebilder från tillhörande kamera i Hotspot-vyn. I Ethiris Admin är följande förberett: Ett projekt kallat Trial laddas automatiskt när Ethiris Admin startas. Den lokala Ethirisservern är tillagd med namnet ServerTrial. Den lokala Ethirisklienten är tillagd med namnet ClientTrial. 3 (8)

4 Låt oss börja med att ta en titt i Ethiris klient. 4. Starta programmet Ethiris Client. Eventuellt visas en säkerhetsvarning. Figur 5 Säkerhetsvarning Klicka på Tillåt åtkomst alternativt Häv blockering för att tillåta kommunikation mellan Ethiris klient och Ethiris server. Bilden visar utseendet i Windows 7. Klienten startar och livedelen med första klientvy visas automatiskt, se Figur 6. Lägg märke till att det finns en gul varningstriangel i övre högra hörnet av klienten. Triangeln indikerar larm i systemet. Ett aktivt okvitterat larm resulterar i en blinkande triangel. I det här fallet visas triangeln med en fast bild, vilket indikerar att orsaken till larmet har åtgärdats, men larmet är inte kvitterat. I detta fall beror larmet på att det har varit kommunikationsfel med de tre simulatorkamerorna. Detta i sin tur beror på att Ethiris Server, som kör som en tjänst under operativsystemet, startar automatiskt så fort datorn startar, alternativt så fort den har blivit installerad. Simulatorkamerorna däremot, startar inte automatiskt utan först när man som användare klickar på startknappen enligt punkt 3 ovan. 4 (8)

5 Figur 6 Den första klientvyn i live väljs in automatiskt. För att kvittera larmet väljer man in fliken Larm. Markera de tre raderna med larm i listan och klicka sedan på kvitteringsknappen, se Figur 7. Efter att larmen både har åtgärdats och kvitterats så försvinner de från larmlistan och när larmlistan är tom försvinner även den gula varningstriangeln. Gå tillbaka till fliken Live. Prova att byta kamera genom att först klicka på fliken Kameror längst ned i klienten, sedan välja exempelvis kamera 2 och till sist klicka på knappen Visa i standard-livepanelen. Om du tittar på kamera Sim 1 när bilen passerar infarten ser du det blinkar en röd lampa i bildens övre vänstra kant. Detta är en indikation på att händelsestyrd inspelning har startat. Se Figur 8. Vi kommer att återkomma till inspelning lite senare i detta dokument. Prova att växla klientvy genom att klicka på de olika knapparna till höger (Four och Hot spot). 5 (8)

6 Figur 7 Klicka på kvitteringsknappen för att kvittera markerade larm i larmlistan. Figur 8 Vid inspelning blinkar en röd prick i övre vänstra hörnet av bilden. 6 (8)

7 I klientvyn Hot spot finns en kartbild längst upp till vänster. Kartvyn innehåller 2 st kamerasymboler och 2 st indikatorobjekt (lysdioder). Klicka på en kamerasymbol för att visa livebilder från denna kamera i hot spot-vyn (den större kameravyn nere till höger). Det går också att klicka på de mindre kameravyerna för att visa motsvarande livebilder i den större hot spot-vyn. Indikatorobjekten lyser rött när respektive kamera spelar in. Prova manuell inspelning genom att markera önskad kameravy och sedan klicka på den manuella inspelningsknappen längst upp (Manuell händelseinspelning). För att titta på inspelningarna, klicka på fliken Videospelaren. Välj sedan vyn Four. Längst ned finns tidslinjer som visar den senaste tidens inspelningar från kamerorna i vald vy. Eventuellt får man klicka på knappen Gå till nutid för att flytta tidsspannet för tidslinjerna till de senaste 30 minuterna. Figur 9 Videospelaren med tidslinjer Använd snabbknapparna för att navigera i det inspelade materialet. Klicka därefter på Spela upp-knappen för att spela upp bildsekvensen. Experimentera gärna med att lägga till fler funktionsknappar. För mer information om hur detta går till, se manualen som finns som ett pdf-dokument på CD:n i katalogen Documents. Getting Started manualen rekommenderas starkt för att komma igång med Ethiris. I Ethiris Trial kan man även lägga till riktiga kameror, maximalt 2 stycken. 7 (8)

8 Ethiris Trial fungerar i 30 dagar från installationsdatum. Det går att installera om (Repair) en Ethiris Trial installation 2 gånger, så sammanlagt 3 x 30 dagars utvärdering kan ske. Innan en fullversion av Ethiris installeras måste en eventuell Trialversion avinstalleras. 8 (8)
