2 Contents 1 Inledning Rengöring och underhål Sjökortskasett Hur du tar bort och sätter tillbaka displayenheten Normal användning På- och avkoppling / Autostart Belysning och displaykontrast Man overboard (MOB) Alarm Simulatorfunktion The displays Dubbla skärmbilder Favoriter Datafält och kompass Navigation: Chart Introduktion till Navigering Sjökortdisplayen Sjökort funktioner Latitud och longitud Sjökort skala Symboler och information på sjökortet Hitta platser i närheten Distans- och bäringsräknare GOTO: Navigera till en punkt eller längs en rutt Färdriktning Spår och spårning Navigation: Fågelväg display Navigation: Waypoints Waypoints display Hur du använder waypoints Hur du skapar en ny waypointt Hur du flyttar en waypoint Hur du redigerar en waypoint Hur du visar en waypoint på sjökortet Hur du tar bort en waypoint Hur du tar bort alla waypoints Hur du ändrar waypoint data Hur du sorterar waypoints Navigating to a waypoint Starta navigering till en waypoint Avbryta navigeringen till en waypoint... 26

3 6 Rutter Rutt display Hur du använder rutter Hur du skapar en ny rutt Hur du redigerar en rutt Hur du visar en rutt på sjökortet Hur du tar bort en rutt Hur du tar bort alla rutter Hur du navigerar en rutt Hur du startar en rutt Hur du hoppar över en waypoint i en rutt Hur du tar bort en rutt Satelliter Satellit displayen Sonar fishfinding: Introduction Using the TRACKFISH Tolka displayen Leta fisk med enkel- och tvåfrekvens Så här visas förekomst av fisk Förstärkning, tröskelvärde och område Changing between automatic and manual modes Using the A-scope to set gain and threshold manually Sonar fishfinding: Displays Sonar history display - not split Ekolod Zoom-skärmbilden Ekolod bottenvisning Ekolod 50/200-skärmbilden Skärmbilden Ekolod A-område Data display Bränsledisplayen Tidvatte display Användarkort display 'Om' display Inställningar pä TRACKFISH Inställnings> System Inställnings> Sjökort Inställnings> Ekolod Inställnings> GPS Inställnings> Bränsle Inställnings> Spår Inställnings> Loggar Inställnings> Larm... 57

4 15-9 Inställnings> Enheter Inställnings> Komm Inställnings> Kalibrering Inställnings> Tid Inställnings> Favoriter Inställnings> Simulering Inställning Vad leveras med denna produkt? Tillbehör Montera skärmen Montera GPS- antenn och givare Ansluta ström/datakabeln System med flera instrument Bilaga A - Specifikationer Bilaga B - Felsökning B-1 General problems B-2 GPS navigeringsproblem B-3 Problem med ekolod B-4 Problem med bränsleförbrukning Bilaga C - Ordförklaringar och navigationsdata Bilaga D - Hur du kontaktar oss NAVMAN TRACKFISH 6600 Manual för installation och användning

5 Viktigt Det åligger enbart ägaren att installera och använda instrumentet på ett sätt som inte orsakar olyckor, personskador eller skador på egendom. Användaren av produkten är ensam ansvarig för säker båtpraxis. Global Positioning System - GPS: (Satellitbaserat positionsbestämningssystem): GPS drivs av den amerikanska regeringen som är ensam ansvarig för systemets drift, tillförlitlighet och underhåll. GPS systemet kan undergå förändringar som kan påverka tillförlitlighet och prestanda hos alla GPS utrustningar överallt i världen, inkl. TRACKFISH Fast Navman TRACKFISH 6600 är ett precisionsinstrument, kan det emellertid missbrukas eller misstolkas vilket kan leda till riskabel användning. För att minska risken för att TRACKFISH 6600 missbrukas eller misstolkas, måste användaren läsa och förstå alla delar av denna Manual för installation och användning. Vi föreslår också att användaren prövar alla användningsfunktioner med hjälp av den inbyggda simulatorn innan TRACKFISH 6600 används till sjöss. Elektroniskt sjökort: Det elektroniska sjökort som används av TRACKFISH 6600 är ett navigationshjälpmedel och avsett som ett tillskott till officiella myndigheters sjökort och får inte anses som en ersättning för dessa. Endast officiella sjökort samt meddelanden till sjöfolk innehåller den information som krävs för säker och trygg navigering. Du bör komplettera den information som ges av TRACKFISH 6600 med uppgifter från andra plottningskällor som t.ex. observationer, ekolodning, radar och handkompassbäringar. Om de upplysningar du får är tvetydiga, bör eventuella motsägelser lösas innan du går vidare. Fiskletare med ekolod: Noggrannheten på ekolodets display kan begränsas av många faktorer, inklusive typ av givare, givarens placering och vattnets egenskaper. Det åligger användaren att se till att TRACKFISH 6600 installeras och används på rätt sätt. Bränsle dator: Bränsleekonomin kan förändras drastiskt beroende på båtens last och tillståndet till havs. Bränsle datorn bör inte vara den enda informationskällan om bränsleförrådet ombord och den elektroniska informationen bör kompletteras genom okulärbesiktning eller andra kontroller av bränslelasten. Detta är nödvändigt pga. de fel som användaren själv kan orsaka genom att glömma att ställa om Använt bränsle när tanken fylls, köra motorn med avkopplad bränsle dator eller andra tillstånd som användaren är ansvarig för och som kan göra utrustningsavläsningarna felaktiga. Se alltid till att du har med tillräckligt med bränsle ombord för avsedd färd plus reserv för oförutsedda omständigheter. NAVMAN NZ LIMITED AVSÄGER SIG ALLT ANSVAR FÖR ALL ANVÄNDNING AV DENNA PRODUKT PÅ ETT SÄTT SOM SKULLE KUNNA ORSAKA OLYCKOR, SKADOR ELLER VARA OLAGLIG. Huvudspråk: Detta meddelande, alla instruktionsmanualer, användarguider och annan information om produkten (dokumentationen) kan översättas till, eller har översatts från, ett annat språk (översättningen). Om tvist skulle uppstå beträffande en översättning av dokumentationen, är den engelskspråkiga versionen av dokumentationen att betraktas som den officiella versionen av dokumentationen. Denna manual beskriver TRACKFISH 6600 vid tryckningen. Navman NZ Limited förbehåller sig rätt att ändra specifikationerna utan varsel. Copyright 2002 Navman NZ Limited, Nya Zeeland. Alla rättigheter förbehållna. NAVMAN är ett inregistrerat varumärke tillhörigt Navman NZ Limited. TRACKFISH 6600 levereras som standard med enheterna fot, F (Fahrenheit), US gallons och knop inställda. Se kapitel 15-9 om hur du ändrar måttenheterna. TRACKFISH 6600 Manual för installation och användning NAVMAN 7

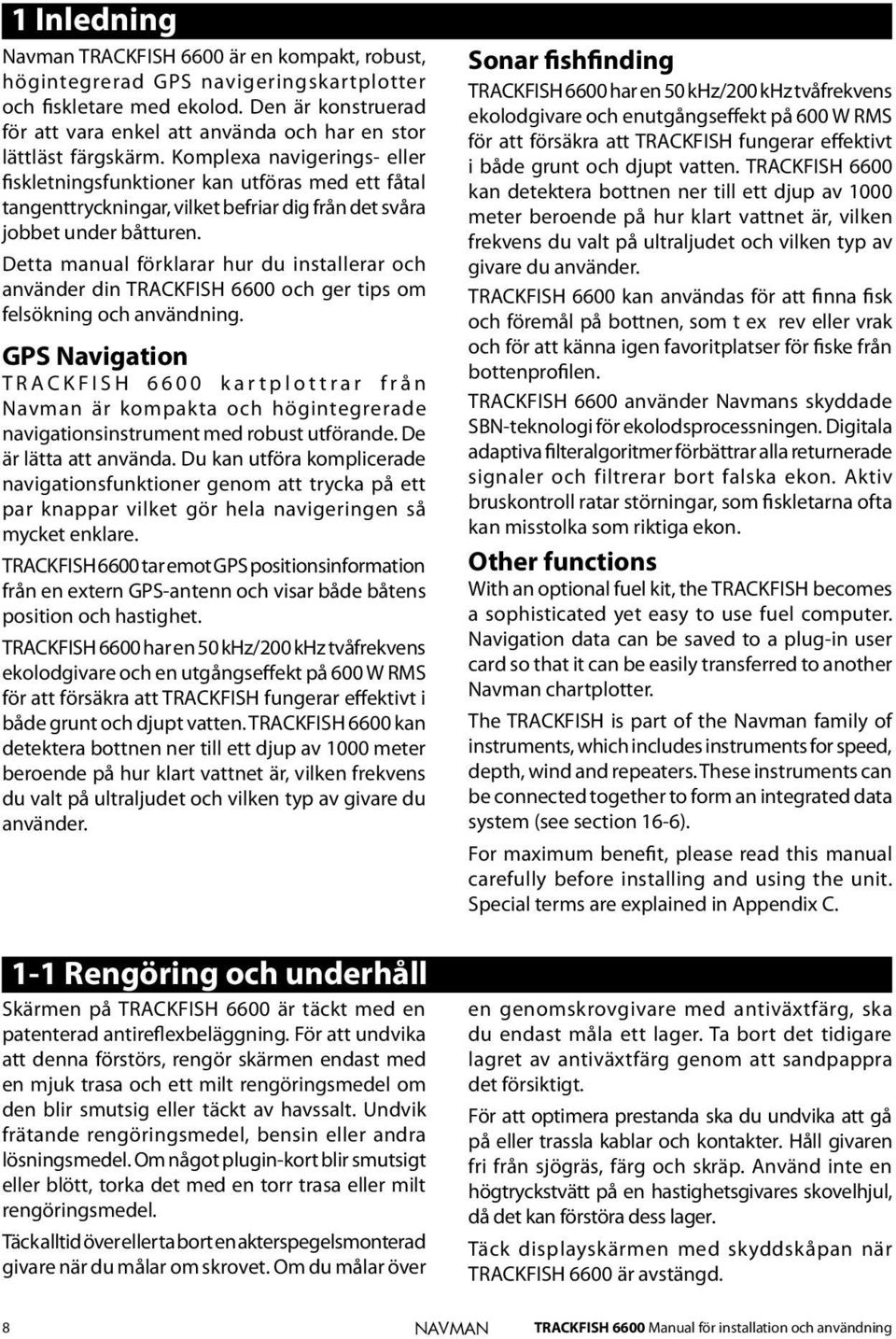

6 1 Inledning Navman TRACKFISH 6600 är en kompakt, robust, högintegrerad GPS navigeringskartplotter och fiskletare med ekolod. Den är konstruerad för att vara enkel att använda och har en stor lättläst färgskärm. Komplexa navigerings- eller fiskletningsfunktioner kan utföras med ett fåtal tangenttryckningar, vilket befriar dig från det svåra jobbet under båtturen. Detta manual förklarar hur du installerar och använder din TRACKFISH 6600 och ger tips om felsökning och användning. GPS Navigation T R A C K F I S H k a r t p l o t t r a r f r å n Navman är kompakta och högintegrerade navigationsinstrument med robust utförande. De är lätta att använda. Du kan utföra komplicerade navigationsfunktioner genom att trycka på ett par knappar vilket gör hela navigeringen så mycket enklare. TRACKFISH 6600 tar emot GPS positionsinformation från en extern GPS-antenn och visar både båtens position och hastighet. TRACKFISH 6600 har en 50 khz/200 khz tvåfrekvens ekolodgivare och en utgångseffekt på 600 W RMS för att försäkra att TRACKFISH fungerar effektivt i både grunt och djupt vatten. TRACKFISH 6600 kan detektera bottnen ner till ett djup av 1000 meter beroende på hur klart vattnet är, vilken frekvens du valt på ultraljudet och vilken typ av givare du använder. 1-1 Rengöring och underhåll Skärmen på TRACKFISH 6600 är täckt med en patenterad antireflexbeläggning. För att undvika att denna förstörs, rengör skärmen endast med en mjuk trasa och ett milt rengöringsmedel om den blir smutsig eller täckt av havssalt. Undvik frätande rengöringsmedel, bensin eller andra lösningsmedel. Om något plugin-kort blir smutsigt eller blött, torka det med en torr trasa eller milt rengöringsmedel. Täck alltid över eller ta bort en akterspegelsmonterad givare när du målar om skrovet. Om du målar över Sonar fishfinding TRACKFISH 6600 har en 50 khz/200 khz tvåfrekvens ekolodgivare och enutgångseffekt på 600 W RMS för att försäkra att TRACKFISH fungerar effektivt i både grunt och djupt vatten. TRACKFISH 6600 kan detektera bottnen ner till ett djup av 1000 meter beroende på hur klart vattnet är, vilken frekvens du valt på ultraljudet och vilken typ av givare du använder. TRACKFISH 6600 kan användas för att finna fisk och föremål på bottnen, som t ex rev eller vrak och för att känna igen favoritplatser för fiske från bottenprofilen. TRACKFISH 6600 använder Navmans skyddade SBN-teknologi för ekolodsprocessningen. Digitala adaptiva filteralgoritmer förbättrar alla returnerade signaler och filtrerar bort falska ekon. Aktiv bruskontroll ratar störningar, som fiskletarna ofta kan misstolka som riktiga ekon. Other functions With an optional fuel kit, the TRACKFISH becomes a sophisticated yet easy to use fuel computer. Navigation data can be saved to a plug-in user card so that it can be easily transferred to another Navman chartplotter. The TRACKFISH is part of the Navman family of instruments, which includes instruments for speed, depth, wind and repeaters. These instruments can be connected together to form an integrated data system (see section 16-6). For maximum benefit, please read this manual carefully before installing and using the unit. Special terms are explained in Appendix C. en genomskrovgivare med antiväxtfärg, ska du endast måla ett lager. Ta bort det tidigare lagret av antiväxtfärg genom att sandpappra det försiktigt. För att optimera prestanda ska du undvika att gå på eller trassla kablar och kontakter. Håll givaren fri från sjögräs, färg och skräp. Använd inte en högtryckstvätt på en hastighetsgivares skovelhjul, då det kan förstöra dess lager. Täck displayskärmen med skyddskåpan när TRACKFISH 6600 är avstängd. 8 NAVMAN TRACKFISH 6600 Manual för installation och användning

7 1-2 Sjökortskasett TRACKER kan använda två sorts kort: C-MAP kortet har sjökortdetaljer som behövs för navigering inom ett speciellt område. När kortet är insatt, kommer extradetaljerna automatiskt att visas på TRACKERs sjökort display. C-MAP användarkort används för att lagra navigationsdata. Varje kort utvidgar TRACKER minnet och gör det möjligt för data att lätt föras över till en annan TRACKER (se avsnitt 11). Obs! Gamla 5 volt kort stöds inte. Byta plugin-kort TRACKFISH 6600 har två kortplatser som kan användas samtidigt för plugin-kort. Det spelar ingen roll vilken av platserna du sätter kortet i. Varning: Hantera plugin-korten varsamt. Förvara dem i sina skyddslådor när de inte sitter i TRACKFISH Varning: Behåll alltid korthållarna på plats i TRACKFISH 6600 för att skydda mot att det kommer in fukt i kortplatserna. 3a Sätt in ett kort i det främre facket Håll kortet med guldkontakterna synliga; tryck in kortet helt i det främre facket. 1 2 Guldkontakter visas här 3b Guldkontakter visas här 4 Stäng av TRACKFISH 6600 (se kapitel 21). Ta bort luckan från ytterhöljets högra sida. Ta ur det gamla kortet ur facket. Lägg det gamla kortet i sin låda. Sätt in ett kort i det bakre facket Håll kortet med guldkontakterna nedåt; tryck in kortet helt i det bakre facket. Håll luckan på rätt håll och tryck tillbaka den på plats. Sätt på TRACKFISH 6600 (se kapitel 21). TRACKFISH 6600 Manual för installation och användning NAVMAN 9

8 1-3 Hur du tar bort och sätter tillbaka displayenheten Om displayenheten monterats på en konsol, kan du lätt ta bort och sätta tillbaka den för att skydda den och av säkerhetsskäl. Hur du tar bort displayenheten: 1 Stäng av TRACKFISH 6600 (se kapitel 21). 2 Sätt på dammskyddet över skärmen. 3 Håll i skärmen och ta bort rattarna från monteringsbygeln. 4 Ta bort kontakterna på skärmens baksida genom att vrida låskragen moturs och sedan dra ur kontakten. 5 Täck över de öppna delarna av kontakterna med de dammskydd som sitter fästa vid dem. 6 Förvara skärmen på en torr, ren plats som t ex Navmans bärväska (tillbehör). Sätta tillbaka skärmen 1 Ta bort dammskydden från kontakterna. Sätt i kontakterna på bildskärmens baksida. Matcha kontakternas färg. Sätt i alla kontakterna och vrid låskragarna medurs. Ingenting förstörs om du sätter fel kabel i en kontakt av misstag. 2 Håll skärmen på plats i monteringsbygeln. Montera rattarna i skärmen och dra åt dem löst. 3 Justera lutning och vridning för bästa betraktningsvinkel och dra sedan åt rattarna på monteringsbygeln för hand. Ta bort dammskyddskåpan. Ratt Monteringsbygel Justera vinkeln och dra sedan åt rattarna Justera vridningsvinkel 10 NAVMAN TRACKFISH 6600 Manual för installation och användning

9 2 Normal användning Knappöversikt Gå tillbaka till en tidigare meny eller display. Eventuella ändringar påverkas inte. Visar en meny med TRACKERs huvuddisplayer. För att gå till en display, väljer du en display från menyn (se avsnitt 2-2).,,, Markörknappar för att flytta markören eller belysningen för det du valt. (meny) Visar en meny med de alternativ som finns för aktuell displaybild. Tryck på MENU igen för att visa inställningsmenyn (se avsnitt 13). Startar en handling eller accepterar en ändring., För kartvisningen: Zooma in eller ut för att visa olika områden och detaljer på kartan. För ekolodet: Ändra det djupområde som visas. Visa nästa objekt i favoritlistan (se kapitel 2-6-2). Vid navigering: Starta navigeringen vid en punkt, waypoint eller längs en rutt (se kapitel 3-4). För ekolodet: Välj ett driftläge för ekolodet (se kapitel 8-1). Skapar en ögonblicklig waypoint vid båtens position (se avsnitt 9-2-1). Man överbord (MOB, se avsnitt 2-4). Kopplar på eller av TRACKER (se avsnitt 2-1); justerar displayen (se avsnitt 2-3). I denna manual: Tryck innebär att du trycker på knappen i mindre än en sekund. Håll innebär att du håller knappen intryckt mer än 1 sek. Den interna ljudsignalen piper när du trycker på en knapp (för av- och påkoppling av ljudsignalen, se avsnitt 13-1). Välja ett objekt i en meny Du använder TRACKER genom att välja olika poster från de menyer som visas på displayen. 1 Tryck på eller för att flytta markeringen till menyposten. 2 Tryck på ENT eller för att välja en menypost. Ändra ett tal eller ord För att ändra ett nummer eller ett ord på displayen: 1 Tryck på eller för att flytta markeringen till den siffra eller den bokstav du vill ändra. Tryck på eller för att ändra siffran eller bokstaven. 2 Upprepa ovanstående steg för att ändra andra siffror eller bokstäver. 3 Tryck på ENT för att acceptera ändringen. TRACKFISH 6600 Manual för installation och användning NAVMAN 11

10 2-1 På- och avkoppling / Autostart Autostart Manuell avkoppling Om TRACKER kopplats för Autostart (se avsnitt15-3) kommer TRACKER automatiskt att kopplas på och av med båtens ström, och du kan inte koppa kopplas av. på och av enheten manuellt. Manuell påkoppling Om TRACKER inte kopplats för Autostarta sätter du på enheten genom att trycka på. Vid behov kan du justera skärmen så att den blir lättare att läsa (se kapitel 2-2). Om TRACKER inte kopplats för Autostarta, kopplar du av enheten genom att håll tills displayen 2-2 Belysning och displaykontrast The display and keys are backlit, with a choice of 16 brightness levels. To change the backlight level: 1 Tryck för att visa display kontrollerna. 2 Displayen och knapparna är belysta med 16 ljusstyrkenivåer. För att ändra belysningsgrad, tryck på (svagare) eller (starkare). 3 Tryck på ENT för att acceptera det nya värdet. 2-3 Man overboard (MOB) MOB funktionen sparar båtens position och navigerar sedan tillbaka till denna punkt. Gör så här: Varning: MOB fungerar inte om TRACKFISH 6600 inte har någon positionsbestämning. 1 Tryck på. TRACKFISH 6600 lagrar båtens position som en waypoint kallad MOB. 2 TRACKFISH 6600 övergår till sjökort displayen med MOB waypoint mitt på sjökortet. Sjökortet zoomar in för precisionsnavigering. Om sjökortet inte kan visa en så liten skala som du vill ha, kommer TRACKFISH 6600 att gå över till plotterfunktion (en vit schackrutig display utan sjökortdetaljer, se avsnitt 15-2). 3 Om utgången till autopiloten (NMEA) är avstängd (se kapitel 15-10) börjar TRACKFISH 6600 navigera tillbaka till waypoint MOB. Om autopilot utdata är på, frågar TRACKER om autopilot är aktiv. Välj: Nej: TRACKER startar omedelbart navigera tillbaka till MOB waypoint. Ja: TRACKER frågar om båten ska gå till MOB waypoint. Välj: Ja: för att omedelbart starta navigera till MOB waypoint. Varning! Detta kan leda till en plötslig och farlig gir. Nej: för att ge tillräckligt med tid för avkoppling av autopilot; använd sedan Gå till för att navigera tillbaka till MOB waypoint (se avsnitt 3-4) För att ta bort MOB eller ställa in en annan MOB. 1 Tryck på igen för att visa en meny. 2 Välj ett alternativ från menyn. Tips! MOB waypoint blir kvar på sjökortet även efter det du tagit bort MOB. För information om hur du tar bort MOB waypoints, se avsnitt NAVMAN TRACKFISH 6600 Manual för installation och användning

11 2-4 Alarm När TRACKFISH 6600 upptäcker ett alarmtillstånd, visas ett varningsmeddelande på displayen, en intern ljudsignal hörs och eventuella externa ljudeller ljussignaler aktiveras. Tryck på ESC för att koppla bort alarmet. Alarmet kommer att höras igen om alarmtillståndet uppstår på nytt. 2-5 Simulatorfunktion I simuleringsläget kan du bekanta dig med TRACKFISH 6600 redan på land. Det finns två simuleringslägen: I GPS simuleringsläget, ignoreras data från GPS-mottagaren och TRACKFISH 6600 genererar denna data själv. GPS simulation blinkar på skärmens underkant. I ekolodsimuleringsläget, ignoreras data från givarna och TRACKFISH 6600 genererar denna data själv. Ekolod simulering blinkar på skärmens underkant. TRACKFISH 6600 har tolv larm som man kan ställa in själv: Dessutom har TRACKFISH 6600 ett fix-alarm för förlust av GPS fix. I övrigt fungerar TRACKFISH 6600 som normalt. Om du valt både GPS- och ekolodssimulering, blinkar Simulering på skärmens underkant. För information om hur du startar och stoppar Simulatorfunktionen, (se avsnitt 15-14). Varning! Simulatorfunktionen får aldrig vara inkopplad när TRACKER navigerar på vattnet. TRACKFISH 6600 Manual för installation och användning NAVMAN 13

12 2-6 The main displays För att visa en skärmbild, trycker du på DISPLAY, och trycker sedan på eller för att välja vilken skärmbild du vill visa (sjökort, ekolod eller annan), och trycker sedan på eller för att välja skärmbild på listan för att slutligen trycka på ENTER. Tryck på ESC för att återgå till sjökortet. 14 NAVMAN TRACKFISH 6600 Manual för installation och användning

13 TRACKFISH 6600 Manual för installation och användning NAVMAN 15

14 2-6-1 Dubbla skärmbilder TRACKFISH 6600 kan visa två skärmbilder samtidigt, exempelvis Sjökort + Ekolod eller Ekolod + Fågelperspektiv (se kapitel 2-6). När två skärmbilder visas samtidigt är en av dem aktiv den som användaren för tillfället styr. Till exempel: Om sjökortet är det aktiva fönstret och du trycker på MENU, visas alternativen för sjökortet. Om ekolodet är det aktiva fönstret och du trycker på MENU, visas alternativen för ekolodet. Tryck på Det aktiva fönstret har en gul ram. Tryck två gånger på DISPLAY för att byta aktivt fönster. Om t.ex. Sjökort och Ekolod visas: Om Sjökortet är det aktiva fönstret och du trycker på DISPLAY två gånger gör du Ekolodet till det aktiva fönstret. Om Ekolodet är det aktiva fönstret och du trycker på DISPLAY två gånger gör du Sjökortet till det aktiva fönstret. Sjökortet är det aktiva fönstret Tryck på DISPLAY DISPLAY Ekolodet är inte aktivt Tryck på DISPLAY DISPLAY Tryck på Favoriter TRACKFISH 6600 har en lista över de vanligaste skärmbilderna som kallas Favoriter. Där kan finnas upp till sex favoriter och du kan själv skapa tre av dem (se kapitel 15-13). To change the display to the next favourite, press PAGES. For example, with six favourites: Sjökort, första favorit Tryck på PAGES Ekolod, andra favorit Tryck på PAGES Sjökort + Ekolod, tredje favorit Tryck på PAGES Fjärde favoritskärmbild Tryck på PAGES Femte favorits- Tryck på kärmbild PAGES Femte favoritskärmbild Tryck på PAGES 16 NAVMAN TRACKFISH 6600 Manual för installation och användning

15 2-6-3 Datafält och kompass Sjökortet, Ekolodet och Fågelperspektiv kan visa data och kompass överst på skärmen. Datafältm 1 Tryck på MENU och välj Datafält 2 För att koppla av eller på data displayen: i Välj Data. ii Välj Av eller På. 3 För att välja sifferstorlek: i Välj Storlek. ii Välj: Liten: visar tre fält per rad och upp till fyra rader. Medium: visar två fält per rad och upp till sex rader. Stor: visar samma mängd data som medium men med större typsnitt. 4 För att ändra data displayen: i Välj Välj data. ii Ändra ett datafält: a Tryck på markörknapparna för att belysa fältet. b Tryck på ENT för att visa en meny för de data som kan visas i fältet. c Välj de data som ska visas i fältet; välj Ingen för att lämna fältet tomt. iii Upprepa ovanstående steg för att ställa in andra datafält. Tryck på ESC. Tips: Om mindre än maximalt antal rader data används, tar datavisningen upp mindre av skärmens yta. 6 Tryck på ESC för att återgå till displayen. Kompassen Nar båten navigerar till en punkt, visar kompassen bäringen till destinationen (BRG) i mitten och båtens kurs över marken (COG). Här är t.ex. BRG = 4 och COG är = 12 : En typisk skärmbild med data och kompass Annars visar kompassen båtens COG i mitten, här är t.ex. COG = 12 : BRG (red) Stänga av / sätta på kompassen COG Datafält Kompass 1 Tryck på MENU och välj Datafält. 2 Markera Kompass och välj Av eller På. 3 Tryck på ESC för att återgå till normal skärmbild. COG TRACKFISH 6600 Manual för installation och användning NAVMAN 17

16 3 Navigation: Chart Skärmbilden Sjökort visar sjökortet, båtens position, kurs och navigeringsdata. Du visar sjökortet genom att trycka på ESC tills det visas. 3-1 Introduction to navigating TRACKER kan navigera på två sätt. Du kan antingen gå direkt till en viss punkt eller följa en rutt. Tillför waypoints på betydelsefulla ställen innan du börjar navigera (se avsnitt 5-2-1). Tips! Skapa en waypoint när du börjar färden som du sedan kan navigera tillbaka till. Gå till: gå direkt till en punkt TRACKER kan navigera direkt till en waypoint eller till en godtycklig waypoint. 1 Växla till Sjökortet (se kapitel 2-6). 2 Starta navigeringen med knappen GOTO/ AUTO (se kapitel 3-4). Båtens position. Destinationspunkten, markerad med en cirkel. Båtens plottade kurs till destinationen. Två CDI linjer parallella med båtens plottade kurs (se Bilaga C, CDI). Om TRACKER kopplats till en autopilot, kommer TRACKER att sända data till autopiloten för att styra båten till destinationen. Om XTE alarmet är aktiverat, kommer en ljudsignal att höras om båten avviker alltför mycket från avsedd kurs (för inställning av XTE alarmet, se avsnitt 15-8). 3 Om ankomstradie alarmet är aktiverat, kommer en ljudsignal att höras när båten kommer inom destinationens ankomst radie för att visa att båten nått destinationen (för inställning av ankomstradie alarmet, se avsnitt 15-8). 4 För att stoppa Gå till, (se avsnitt 3-4). Hur du följer en rutt En rutt är en lista med waypoints som båten kan följa (se avsnitt 6). 1 För att skapa waypoints innan du skapar rutten, (se avsnitt 5-2-1). 2 För att skapa en rutt, (se avsnitt 6-2-1). 3 För att starta rutten, (se avsnitt 6-3-1). När TRACKFISH 6600 används för navigering, visas navigeringsdata på skärmbilderna Sjökort, Data och Fågelperspektiv. Sjökortet visar: Båtens position. Waypoint vid slutet av aktuellt ben markerad med en cirkel. Båtens plottade kurs längs benet. Två CDI linjer, parallella med båtens plottade kurs (Se Billaga C, CDI). Om TRACKFISH 6600 är kopplad till en autopilot, skickar TRACKFISH 6600 data till autopiloten för att styra båten till destinationen. Starta autopiloten. När TRACKFISH 6600 används för navigering, visas navigeringsdata på skärmbilderna Sjökort, Data och Fågelperspektiv. Sjökortet visar: Om XTE alarmet är aktiverat, kommer en ljudsignal att höras om båten avviker alltför mycket från avsedd kurs (se avsnitt 15-8). Om ankomstradie alarmet är aktiverat, kommer en ljudsignal att höras när båten kommer inom ankomst radien för waypoint vid slutet av det aktuella benet (för inställning av ankomstradie alarmet, se avsnitt 15-8). 4 TRACKFISH 6600 slutar navigera till waypoint vid slutet av det aktuella benet och startar nästa ben på rutten: a När en båt kommer inom 0,025 nm från waypoint. b Eller när båten passerar waypoint. c Eller när du hoppa över en waypoint (se avsnitt 6-3-2). 5 När båten nått sista waypoint eller för att när som helst stoppa båten från att följa rutten, kan du ta bort rutten (se avsnitt 6-3-3). 18 NAVMAN TRACKFISH 6600 Manual för installation och användning

17 3-2 Sjökort display En typisk sjökort display visar: Datafält. Se kapitel om hur du stänger av eller på datavisningen och hur du ändrar vilken data som ska visas. Sjökortet. För att ändra de typer av information som visas, se avsnitt Båtens position (se avsnitt 3-2-1) Båtens spår (se avsnitt 3-6) Kompass display (se avsnitt 2-6-3). Typisk waypoint (se avsnitt 5) Markören (se avsnitt 3-2-1) Båtens kurs och CDI linjer (se Bilaga C, CDI) Båten går till waypoint kallad FISH06. Markörens distans och bäring från båten Sjökort funktioner Sjökortet har två funktioner, båt-i-mitten funktion och markörfunktion. Funktionerna beskrivs nedan. Båt-i-mitten funktion För att gå över till båt-i-mitten funktion på sjökort displayen, trycker du på ESC. Båten är i mitten på sjökortet. Allteftersom båten förflyttar sig genom vattnet, kommer sjökortet automatiskt att scrolla så att båten blir kvar i mitten. Markören (se nedan) är avkopplad. Markörfunktion Knapparna,, och kallas markörknappar. På sjökort displayen, håller du ner en markörknapp för att gå över till markörfunktion. Markören visas och rör sig bort från båten: Tryck på den knapp som pekar i den riktning som markören kommer att röra sig. Tryck exempelvis på för att flytta markören nedåt. Vatten Land Tryck mitt emellan två markörknappar för att flytta markören diagonalt. Håll ner en markörknapp för att flytta markören kontinuerligt tvärs över displayen. I markörfunktion: Markörens distans (+DST) och bäring (+BRG) från båten visas nederst till vänster hörn på displayen. Sjökortet scrollar inte när båten förflyttar sig. Om markören kommer till displaykanten, kommer sjökortet att scrolla. Håll exempelvis ner för att flytta markören till displayens högra sida och sjökortet kommer att scrolla till vänster. TRACKFISH 6600 Manual för installation och användning NAVMAN 19

18 3-2-2 Latitud och longitud Latitud och longitud kan visas i datafältet. Normalt är positionen båtens position och latituden och longituden har en båtsymbol för att visa detta: ' S latitud ' E longitud Grader Minuter till tre decimaler (upplösning c:a 2 m) Om du rört markören under de senaste tio sekunderna, är positionen lika med markörens position och latitud och longitud har en markörsymbol för att visa detta: ' S ' E Varning! När du läser båtens position, måste du se till att positionen inte är markörens position Sjökort skala Tryck på för att zooma in och visa ett mindre och mer detaljerat område på sjökortet. Tryck på för att zoom ut och visa ett större område med färre detaljer. Sjökort skalan kan visas (t.ex. skala = 8 nm, se nedan). Skalan är den vertikala distansen över det område som vid tillfället syns på sjökortet. Om exempelvis skalan är 8 nm visas nu en del av kartan som är åtta sjömil hög Symboler och information på sjökortet Sjökortet visar symboler, exempelvis waypoints och sjökortsymboler (t.ex. bojar, lysbojar, vrak och hamnar). Om du under de senaste två sekunderna placerat markören ovanpå en symbol, öppnas ett fönster nertill på skärmen med information om symbolen. Så här ser du lagrad information om en punkt på sjökortet (t.ex. en sjökortsymbol): 1 Flytta markören till denna punkt på sjökortet. 2 Tryck på MENU och välj Sjökortsinfo. 3 En meny med föremål visas: i Välj ett föremål för visning. ii Tryck på ESC för att gå tillbaka till menyn. Välj andra föremål. iii Välj slutligen ESC för att gå tillbaka till sjökortet. 20 NAVMAN Hitta platser i närheten Så här hittar du närliggande intressanta platser: 1 För att se platser nära båtens position, trycker du på ESC för att växla till att centrera på båtens läge. Om du vill se platser nära en annan plats, flyttar du markören till denna plats på kartan. 2 Tryck på MENU och välj Sök. 3 Välj typ av plats. Det finns tre typer; hamnar, hamnservice och tidvattenstationer. Vill du se hamnservice, väljer du vilken typ du vill söka efter. 4 En lista över platserna visas. Om det finns flera platser än vad som ryms på skärmen, trycker du på eller för att bläddra upp eller ned en sida i taget. Sök efter en hamn på dess namn: i Tryck på MENU och välj Sök. ii Ange några eller alla bokstäver i hamnens namn. Tryck på ENTER. 5 Välj platsen och tryck på ENTER. Sjökortet ritas om för att visa den valda platsen mitt på skärmen. 6 Om du vill se den lagrade informationen om den valda platsen, trycker du på MENU och väljer Kartinfo (se kapitel 3-2-5). Om du vill visa en tidvattenkarta för den valda tidvattenstationen, väljer du Tidvattenhöjd från Kartinfo. TRACKFISH 6600 Manual för installation och användning

19 3-3 Distans- och bäringsräknare Distans- och bäringsräknaren kan plotta en kurs på en eller flera ben och visa bäring och längd för varje ben så väl som totaldistansen längs kursen. Den färdigkörda kursen kan förvandlas till en rutt. För att använda distans- och bäringsräknaren: 1 Tryck på ESC tills sjökort displayen visas. Tryck på MENU och välj Distans. 2 Flytta markören till början på första benet. Det har ingen betydelse om denna punkt är en waypoint eller inte. Tryck på ENT. 3 För att lägga till ett ben på kursen, flyttar du markören till benets slut. Det har ingen betydelse om denna punkt är en waypoint eller inte. Displayen visar bäring och benets längd såväl som totaldistansen längs kursen. Tryck på ENT. 3-4 GOTO: Navigera till en punkt eller längs en rutt Knappen GOTO/AUTO är en genväg för att starta navigering till en punkt på sjökortet, en waypoint eller längs en rutt. Starta navigeringen Navigera till en punkt på sjökortet 1 Tryck på ESC tills skärmbilden Sjökort visas. 2 Flytta markören till punkten för destinationen. 3 Tryck på GOTO/AUTO och välj markören Goto. Navigera till en waypoint Se kapitel Navigera längs en rutt Se kapitel Varning: Se till att kursen inte passerar över land eller farliga vatten. TRACKFISH 6600 navigerar till destinationen enligt vad som beskrivs i kapitel För att ta bort det sista benet från kursen, trycker du på MENU och välj Ta bort. 5 Upprepa ovanstående två steg för att föra in hela kursen. 6 För att spara den nya kursen som en rutt, trycker du på MENU och välj Spara. Detta sparar också nya punkter på kursen som nya waypoints med standardnamn. Du kan om du så vill redigera kursen vit ett senare tillfälle (se avsnitt 6-2-2) och redigera nya waypoints vid ett senare tillfälle (se avsnitt 5-2-3). 7 Tryck slutligen på ESC för att gå tillbaka till sjökort displayen. Avbryta navigeringen Avbryta navigeringen till en punkt på sjökortet eller en waypoint. 1 Tryck på ESC tills skärmbilden Sjökort visas. 2 Tryck på GOTO/AUTO och välj Avbryt gå till. Avbryta navigering längs en rutt Se kapitel TRACKFISH 6600 Manual för installation och användning NAVMAN 21

20 3-5 Färdriktning Om du kopplat på Färdriktning, kommer TRACKFISH att visa den planerade positionen baserad på Kurs över marken (COG), fart och angiven tid. Se avsnitt 15-2 för information om hur du kopplar på och av Färdriktning och hur du ställer in tid. Planerad position Båtens färdriktning Båtens position 22 NAVMAN TRACKFISH 6600 Manual för installation och användning

21 3-6 Spår och spårning Genom spårning kan du registrera båtens position i minnet vid regelbundna intervaller som kan vara: Tidsintervaller. Eller distansintervaller. Det spår som visar var båten har varit, kan visas på sjökortet. TRACKER kan visa ett spår och registrera ett annat samtidigt. Se avsnitt 13-5 för information om hur du använder spår. TRACKER kan lagra fem spår: Spår 1 kan innehålla upp till 2000 punkter och är avsedd att registrera båtens normala färd. Spår 2, 3, 4 och 5 kan vardera innehålla upp till 500 punkter och är avsedda att registrera sektioner som ska spåras om noggrant som exempelvis infarten till en flodmynning. Tips! Registrera spåren vid gynnsamma förhållanden. När registreringen är på och spåret blir fullt, kommer registreringen att fortsätta och de äldsta punkterna på spåret raderas bort. Ett spårs maximilängd beror på den spårintervall du valt: en liten intervall ger ett kortare, mer detaljerat spår och en lång intervall ger ett längre, mindre detaljerat spår som visas i följande exempel: Tidsintervaller Intervall Spår 1 Spår 2, 3, 4 or 5 1 sek 33 minuter 8 minuter 10 sek 5,5 tim 1,4 tim 1 minuter 33 tim 8 tim Distansintervaller Intervall Spår 1 Spår 2, 3, 4 or 5 0, Spårlängder uttrycks i gällande distansenheter, t.ex. nm. TRACKFISH 6600 Manual för installation och användning NAVMAN 23

22 4 Motorväg display Motorväg displayen har ett fågelperspektiv över båtens kurs till en destination: Visa skärmbilden Fågelperspektiv genom att trycka på DISPLAY, välj Annan och välj sedan Fågelperspektiv. Varning! Motorväg displayen visar inte land, farliga farvatten eller sjökort symboler. Motorväg displayen visar: Extra datafält (se kapitel 2-6-3) Extra kompass (se kapitel 2-6-3) Destinationen waypoint Båtens plottade kurs till destinationen CDI linjer, parallella med båtens plottade kurs (se Bilaga C, CDI). CDI linjerna är som en motorväg över vattnet där båten kommer att färdas. Båtens position är nere i mitten på displayen. CDI skala 24 NAVMAN TRACKFISH 6600 Manual för installation och användning

23 5 Waypoints En waypoint är en position av intresse som sparas av TRACKER t.ex ett fiskeställe eller en punkt på rutten. TRACKER kan ha upp till 3000 waypoints. Du kan skapa, ändra eller ta bort en waypoint. En waypoint har: Ett namn (upp till åtta tecken). En ikon som visar vilken slags waypoint det rör sig om. Tillgängliga ikoner är: En position. En färg för waypoint symbol och namn på sjökortet. 5-1 Waypoints display Visa skärmbilden Waypoints genom att trycka på DISPLAY, välj Annan och välj sedan Waypoints (se till höger). Waypoints displayen är en lista på waypoints som förts in, där varje waypoint är försedd med waypoint symbol, namn, latitud och longitud, distans och bäring från båten, typ och display alternativ. If there are more waypoints than will fit on the display, press or to scroll up or down a page at a time. En typ: Normal: Du kan navigera till en normal waypoint eller inkludera den i en rutt. Fara! Du bör undvika en farlig waypoint. Om båten kommer inom faroradien av en farlig waypoint, kommer ett varningsalarm att aktiveras på enheten (se avsnitt 18-2). Ett display alternativ Detta bestämmer hur waypoint visas när Waypoints inställningsalternativet ställs in till Valda (se avsnitt 15-2): Av: Waypoint visas inte. Ikon: Waypoint ikonen visas. I+N (Ikon & Namn) Waypoint ikon och namn visas. Om det finns många waypoints, använder du denna metod för att välja vilka waypoints som ska visas på sjökortet. Obs! De andra inställningsalternativen för Waypoints är Göm alla (inga waypoints visas på sjökortet) och Visa alla (alla waypoints visas på sjökortet) (se avsnitt 15-2). TRACKFISH 6600 Manual för installation och användning NAVMAN 25

24 5-2 Hur du använder waypoints Varning! Skapa inte en navigationswaypoint på land eller farliga farvatten Hur du skapar en ny waypoint Skapa en ny waypoint oavsett display Tryck på. En ny waypoint skapas vid båtens position med standardnamn och data. För att ändra standarddata, se avsnitt Hur du skapar och redigerar en ny waypoint från sjökort displayen 1 För att skapa en ny waypoint vid båtens position, trycker du på ESC för att sjökortet ska gå över till båt-i-mitten funktion. Eller om du i stället vill skapa en waypoint vid en annan position, flyttar du markören till denna punkt på sjökortet. 2 Tryck på MENU och välj Ny waypoint. 3 En ny waypoint med standardnamn och data skapas. 4 Ändra waypoint data vid behov (se avsnitt 5-2-7). Välj Spara. Hur du skapar en ny waypoint från waypoints displayen 1 På waypoints displayen trycker du på MENU och välj Skapa. 2 En ny waypoint med standardnamn och data skapas vid båtens position. 3 Ändra waypoint data vid behov (se avsnitt 5-2-7). Välj Spara. Obs! Du kan också skapa waypoints när du skapar en rutt (se avsnitt 6-2-1) Hur du flyttar en waypoint Hur du flyttar en waypoint från sjökort displayen. 1 På sjökort displayen flyttar du markören till den waypoint du vill flytta. 2 Tryck på MENU och välj Flytta. 3 Flytta markören till den nya positionen och tryck på ENT. Hur du flyttar en waypoint från waypoints displayen För att flytta en waypoint från waypoints displayen, redigerar du waypoint (se avsnitt 5-2-3) och ändra latitud och longitud Hur du redigerar en waypoint Hur du redigerar en waypoint från sjökort displayen 1 På sjökort displayen flyttar du markören till den waypoint du vill redigera. 2 Tryck på MENU och välj Redigera. 3 Ändra waypoint data (se avsnitt 5-2-7). Välj Spara. Hur du redigerar en waypoint från waypoints displayen 1 På waypoints displayen trycker du på eller för att markera den waypoint du vill redigera. Tryck på MENU och välj Redigera. 2 Ändra waypoint data (se avsnitt 9-2-7). Välj Spara Hur du visar en waypoint på sjökortet Detta för dig till sjökort displayen och visar vald waypoint i mitten på displayen. 1 På waypoints displayen trycker du på eller för att markera den waypoint du vill visa. Tryck på MENU och välj Visa. Eller; tryck på MENU i skärmbilden Sjökort, välj Sök och välj sedan Waypoints. Välj en waypoint från listan. 2 TRACKER går över till sjökort displayen med vald waypoint i mitten på sjökortet Hur du tar bort en waypoint Du kan inte ta bort en waypoint om båten navigerar mot den eller om waypoint används på mer än en rutt. En waypoint som används på en rutt kan inte tas bort. Varning! När du tar bort en waypoint från en rutt, måste du se till att den ändrade rutten inte går över land eller farliga farvatten. Hur du tar bort en waypoint från sjökort displayen 1 På sjökort displayen flyttar du markören till den waypoint du vill ta bort. 2 Tryck på MENU och välj Ta bort. 3 Välj Ja för att bekräfta. 26 NAVMAN TRACKFISH 6600 Manual för installation och användning

25 Hur du tar bort en waypoint från waypoints displayen 1 På waypoints displayen trycker du på eller för att markera den waypoint du vill ta bort. Tryck på MENU och välj Ta bort. 2 Välj Ja för att bekräfta Hur du tar bort alla waypoints 1 På waypoints displayen trycker du på MENU och välj Ta bort alla. 2 Välj Ja för att bekräfta Hur du ändrar waypoint data För att ändra waypoint data som visas i ett fönster: 1 Välj de data du vill ändra. Tryck på ENT. Använd markörknapparna för att ändra data. Tryck på ENT. 2 Upprepa om nödvändigt ovanstående steg för att ändra andra data. 3 Välj Spara Hur du sorterar waypoints För att ändra waypoint data som visas i ett fönster: 1 Tryck på MENU på waypoint bilden. 2 Välj sortering efter Ikon, Namn eller Distans. När du ändrar sorteringsfunktion kommer du att se att en pil vid varje spaltrubrik flyttas för att visa den metod du valt. An arrow at at the top of a column indicates how the waypoints are sorted. 5-3 Navigating to a waypoint Starta navigering till en waypoint Från skärmbilderna Sjökort eller Fågelperspektiv 1 Tryck på GOTO/AUTO och välj Waypoint. 2 Välj en waypoint från listan. Från Waypoints 1 Tryck på eller för att markera den waypoint du ska gå till. 2 Tryck på MENU och välj Gå till. Varning: Se till att kursen inte passerar över land eller farliga vatten. TRACKFISH 6600 navigerar till önskad waypoint enligt vad som beskrivs i kapitel Avbryta navigeringen till en waypoint 1 Tryck på ESC tills skärmbilden Sjökort visas. 2 Tryck på GOTO/AUTO och välj Avbryt gå till. TRACKFISH 6600 Manual för installation och användning NAVMAN 27

26 6 Rutter En rutt är en lista på waypoints längs vilka båten kan navigera. Rutter kan skapas, ändras och tas bort. TRACKFISH 6600 kan ha upp till 25 rutter. Varje rutt kan ha upp till 50 waypoints. En rutt kan: Starta och stanna vid samma waypoint. Inkludera waypoints mer än en gång. TRACKFISH 6600 kan navigera längs en rutt i 6-1 Rutt display Rutt displayen är en lista på de rutter som förts in, var och en med ett namn, start waypoint, slut waypoint, antal ben och totaldistans. För att gå till rutt displayen trycker du på DISP och välj Rutter. Om det finns flera rutter än vad som ryms på skärmen, trycker dupå eller för att bläddra upp eller ned en sida i taget. båda riktningar. Du kan hoppa över waypoints på rutten. Rutter är ett kraftfullt verktyg när TRACKFISH 6600 är kopplad till en autopilot vilket gör det möjligt för fartyget att guidas automatiskt längs rutten. Varning! Se till att rutterna inte går över land eller farliga farvatten. 6-2 Hur du använder rutter Varning! Efter det att du skapat eller ändrat en rutt, visar du rutten på displayen och se till att rutten inte går över land eller farliga farvatten Hur du skapar en ny rutt A. Hur du skapar en ny rutt från sjökort displayen Medan du skapar rutten: Tryck på eller för att ändra skalan; scrolla sjökortet genom att flytta markören till kanten på sjökortet. En dataruta överst till vänster på displayen visar ruttens namn och totaldistans. Om markören är i närheten av ett ben, visas dessutom benets längd och bäring. Benen på en rutt måste starta och sluta vid waypoints. Om ett ben inte startar eller slutar vid en existerande waypoint kommer en ny waypoint att skapas automatiskt (för information om hur du ändrar nya waypoint data, se avsnitt 5-2-7). 1 På sjökort displayen trycker du på MENU och välj Ny rutt. 28 NAVMAN 2 Rutten ges ett standardnamn: i Ändra namn om nödvändigt. ii Välj OK. 3 För att föra in förta benet på rutten: i Flytta markören till ruttens startpunkt och tryck på ENT. ii Flytta markören till slutet på första benet och tryck på ENT. 4 För att lägga till en waypoint vid slutet av rutten: i Tryck på ENT. ii Flytta markören till den punkt där ny rutt waypoint kommer att vara. iii Tryck på ENT. 5 För att införa en ny waypoint på rutten: i Flytta markören till valt ben för att införa waypoint. ii Tryck på MENU och välj För in. iii Flytta markören till den punkt där ny rutt waypoint kommer att vara. iv Tryck på ENT. 6 För att flytta en waypoint på rutten: i Flytta markören till den waypoint du vill flytta. TRACKFISH 6600 Manual för installation och användning

27 ii Tryck på MENU och välj Flytta. iii Flytta markören till den punkt där waypoint kommer att vara. iv Tryck på ENT. 7 För att ta bort en waypoint från rutten: i Flytta markören till den waypoint du vill ta bort från rutten. ii Tryck på MENU och välj Ta bort. Waypoint tas bort från rutten, men raderas inte. 8 Upprepa detta förfarande tills rutten är klar. Gå igenom rutten och se till att rutten inte går över land eller farliga farvatten. Tryck sedan på ESC. Eller, om du i stället vill ta bort den rutt som skapas: i Tryck på MENU och välj Ta bort. ii Välj Ja för att bekräfta. Tips! Du kan också använda distans- och bäringsräknaren för att föra in en kurs och spara den som en rutt (se avsnitt 3-3). B. Hur du skapar en ny rutt från rutt displayen 1 På rutt displayen trycker du på MENU och välj Skapa. 2 En ny rutt visas med ett standardnamn och utan waypoints. 3 För att ändra ruttens namn: i Välj ruttens namn överst på displayen och tryck på ENT. ii Ändra namnet vid behov. iii Tryck på ENT. 4 För att införa en waypoint på rutten: i Välj plats för waypoint: För att införa första waypoint på en ny rutt, väj Ben 1. För att införa en waypoint vid slutet av rutten, väljer du det ben som ej använts vid slutet av waypoints listan. Välj annars den waypoint framför vilken du vill införa en ny waypoint. ii Tryck på ENT. En waypoint lista visas. Välj den waypoint du vill använda. När du tillför waypoints, visas distans och bäring för varje ben automatiskt. Om rutten har fler waypoints än vad som får plats på displayen, trycker du på eller för att se dem. 5 För att ta bort en waypoint från rutten: i Välj den waypoint du vill ta bort. ii Tryck på MENU och välj Ta bort. 6 Upprepa detta förfarande tills rutten är klar. 7 Tryck på ESC. 8 Visa rutten på sjökortet (se avsnitt 6-2-3) och se till att rutten inte passerar över land eller farliga farvatten Hur du redigerar en rutt Hur du redigerar en rutt från sjökortet 1 På rutt displayen väljer du den rutt du vill redigera. Tryck på MENU och välj Redigera på sjökort. 2 Den valda rutten visas på sjökortet med en cirkel runt första waypoint. 3 Redigera rutten enligt avsnitt A. Starta vid steg 4. Hur du redigerar en rutt från rutt displayen. 1 På rutt displayen trycker du på eller för att belysa den rutt du vill redigera. Tryck på MENU och välj Redigera. 2 Den valda rutten visas: ruttens namn och en waypoints lista. 3 Redigera rutten enligt anvisningarna i avsnitt B. Starta vid steg Hur du visar en rutt på sjökortet För att visa vald rutt mitt på displaybilden: 1 På rutt displayen trycker du på eller för att belysa den rutt du vill visa. Tryck på MENU och välj Visa. Eller; tryck på MENU i skärmbilden Sjökort, markera Sök och välj sedan Rutt. Välj en rutt från listan. 2 TRACKFISH 6600 visar den valda rutten på sjökortet Hur du tar bort en rutt 1 På rutt displayen trycker du på eller för att belysa den rutt du vill ta bort. Tryck på MENU och välj Ta bort. 2 Välj Ja för att bekräfta Hur du tar bort alla rutter 1 På rutt displayen trycker du på MENU och välj Ta bort alla. 2 Välj Ja för att bekräfta. TRACKFISH 6600 Manual för installation och användning NAVMAN 29

28 6-3 Hur du navigerar en rutt Hur du startar en rutt För att starta båtens navigering längs en rutt: 1 På rutt displayen trycker du på eller för att markera den rutt du vill använda. Tryck på MENU och välj Starta. Eller tryck på GOTO/AUTO från visningen av sjökortet eller fågelperspektivet och välj Rutt och välj sedan en rutt från listan. 2 TRACKFISH 6600 ber om riktning för att korsa rutten. Välj Framåt (den ordning i vilken rutten skapades) eller Bakåt. 3 Ett sjökort visas med markerad rutt och navigeringen startar från början på rutten. Varning: Se till att kursen inte passerar över land eller farliga vatten. TRACKFISH 6600 navigerar längs rutten enligt vad som beskrivs i kapitel Hur du hoppar över en waypoint i en rutt För att hoppar över en waypoint när båten navigerar längs en rutt: På sjökort displayen trycker du på MENU och välj hoppar över. TRACKER börjar navigera direkt mot nästa waypoint på rutten. Varning! Om du hoppar över en waypoint när autopiloten är på, kan detta leda till en plötslig kursväxling Hur du tar bort en rutt För att avbryta båtens navigering längs en rutt: På sjökort displayen trycker du på MENU och välj Ta bort rutt. 30 NAVMAN TRACKFISH 6600 Manual för installation och användning

29 7 Satelliter GPS världsomfattande navigering GPS drivs av den amerikanska regeringen. 24 satelliter kretsar runt jorden och sänder ut positions- och tidssignaler. Satelliternas positioner förändras kontinuerligt. GPS mottagaren analyserar signalerna från de närmaste satelliterna och beräknar den exakta positionen på jorden. Detta kallas GPS positionen. GPS positionens noggrannhet är vanligen bättre än 10 m under 95 % av tiden. En GPS antenn kan ta emot signaler från GPS satelliterna från nästan alla platser på jorden. DGPS A DGPS system uses correction signals to remove some of the errors in the GPS position. The TRACKFISH can use one of two types of DGPS system: WAAS and EGNOS DGPS WAAS and EGNOS are two satellite based DGPS systems. The correction signals are broadcast by satellites and are received by the TRACKFISH s standard GPS antenna. The accuracy of the corrected GPS position is typically better than 5 m (16 ft) for 95% of the time. WAAS täcker hela USA största delen av Kanada. EGNOS kommer att täcka nästan hela Västeuropa när den tas i drift. Differentialsignal DGPS Differentialsignaler är landbaserade radiosändare som sänder korrektionssignaler som kan tas emot av en speciell mottagare på båten. Differentialsignalsystem installeras vanligen i närheten av hamnar och viktiga farleder och varje signal har en begränsad räckvidd. Noggrannheten hos en korrigerad GPS position är normalt bättre än 2 till 5 m. GPS-antenner TRACKFISH 6600 måste användas med enextern GPS-antenn: Använd normalt den GPS-antenn som medföljer. TRACKFISH 6600 kan applicera WAAS- och EGNOS DGPS korrektioner till alla GPSantenner. Montera en extra differential beacon DGPS antenn för att få förbättrad noggrannhet inom området för landbaserade differentiella beacons i områden där WAAS eller EGNOS inte är tillgängliga. En sådan DGPS-antenn har både en GPS-mottagare och en beaconmottagare och applicerar automatiskt beacon-korrigeringen till GPSpositionen. TRACKFISH 6600 kan använda GPS satellitdata från ett kompatibelt tillbehörsinstrument eller antenn kopplad via NavBus eller NMEA (se kapitel 16-6). I detta fall behöver TRACKFISH 6600 inte sin egen antenn. Om du vill konfigurera TRACKFISH 6600 för en annan antenn, kan du läsa om detta i kapitel Behöver du ytterligare information kan du kontakta din Navman återförsäljare. TRACKFISH 6600 har en känslig 12-kanalig inbyggd mottagare, som tar emot alla GPS-satelliter som befinner sig mer än 5 ovanför horisonten, för att beräkna sin position. Start Varje gång som en GPS mottagare kopplas på, tar det normalt omkr. 50 sekunder innan den första positions matas ut. Under vissa omständigheter kan det ta upp till 2 minuter eller längre. TRACKFISH 6600 Manual för installation och användning NAVMAN 31
