1 ECOCYCLEDESIGN Ett verktyg för miljö- och kretsloppsanpassning av byggnader och städer Laggarbergs skola - ett pedagogiskt redskap i miljöundervisningen Lärarträff i Sundsvall Anders Nyquist, Arkitekt SAR/MSA Njurunda Sweden Anders Nyquist Arkitektkontor AB 1

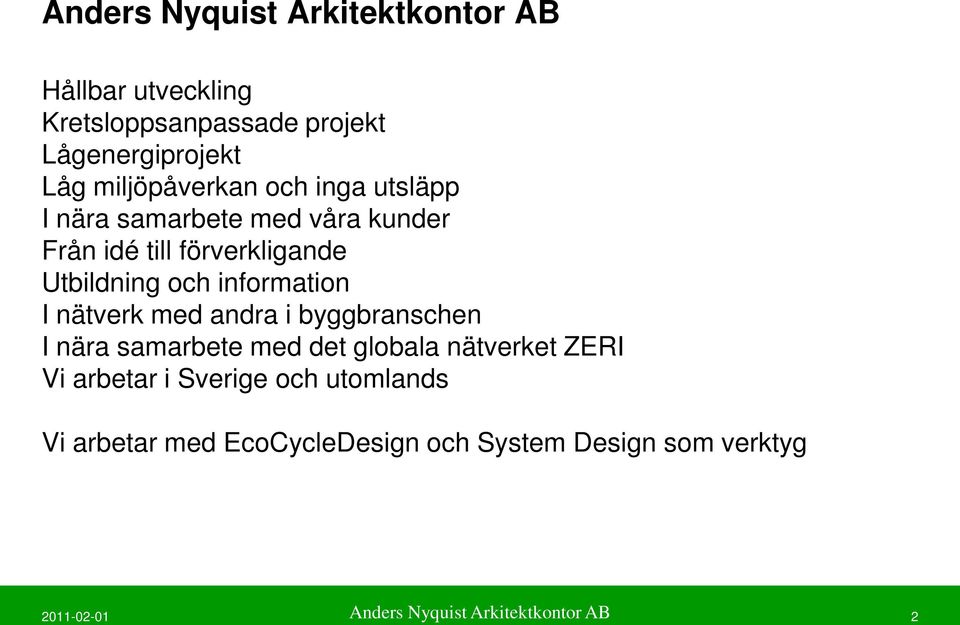

2 Anders Nyquist Arkitektkontor AB Hållbar utveckling Kretsloppsanpassade projekt Lågenergiprojekt Låg miljöpåverkan och inga utsläpp I nära samarbete med våra kunder Från idé till förverkligande Utbildning och information I nätverk med andra i byggbranschen I nära samarbete med det globala nätverket ZERI Vi arbetar i Sverige och utomlands Vi arbetar med EcoCycleDesign och System Design som verktyg Anders Nyquist Arkitektkontor AB 2

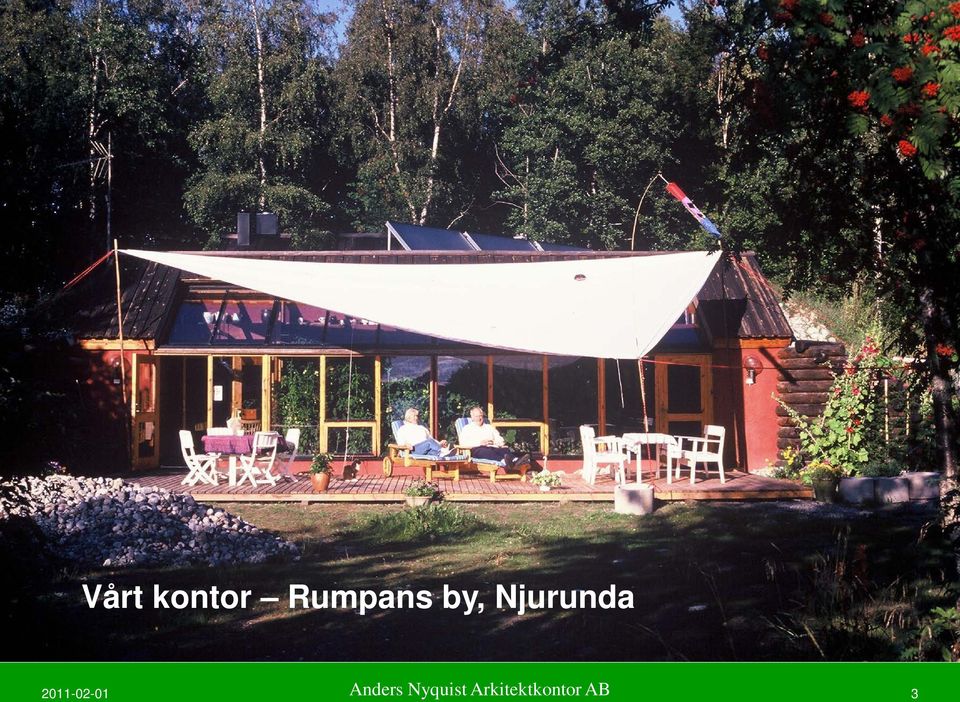

3 Vårt kontor Rumpans by, Njurunda Anders Nyquist Arkitektkontor AB 3

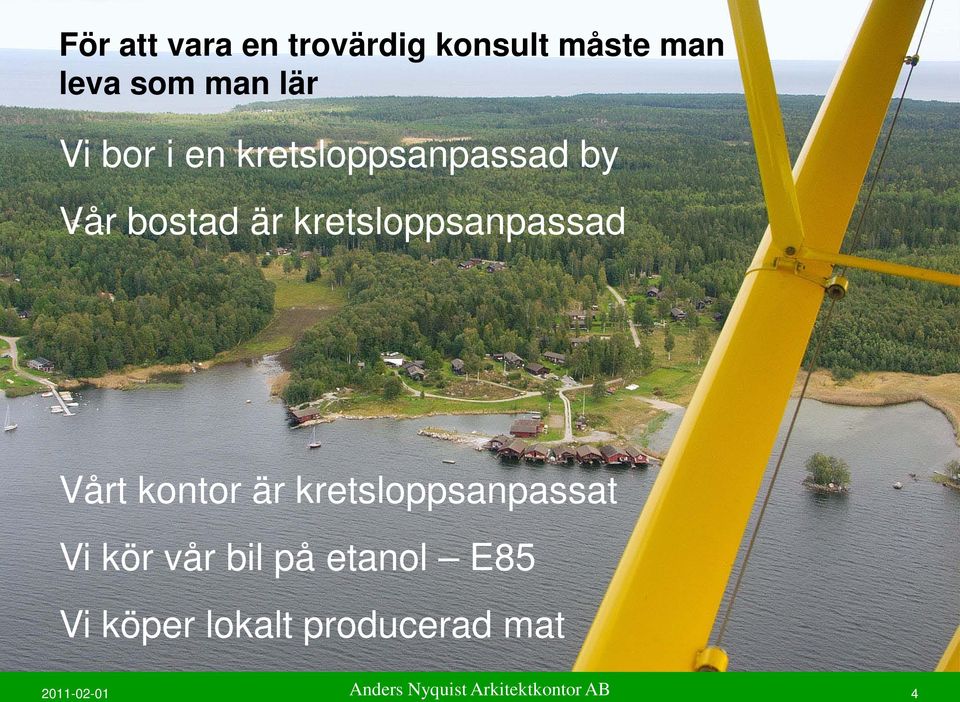

4 För att vara en trovärdig konsult måste man leva som man lär Vi bor i en kretsloppsanpassad by Vår bostad är kretsloppsanpassad Vårt kontor är kretsloppsanpassat Vi kör vår bil på etanol E85 Vi köper lokalt producerad mat Anders Nyquist Arkitektkontor AB 4

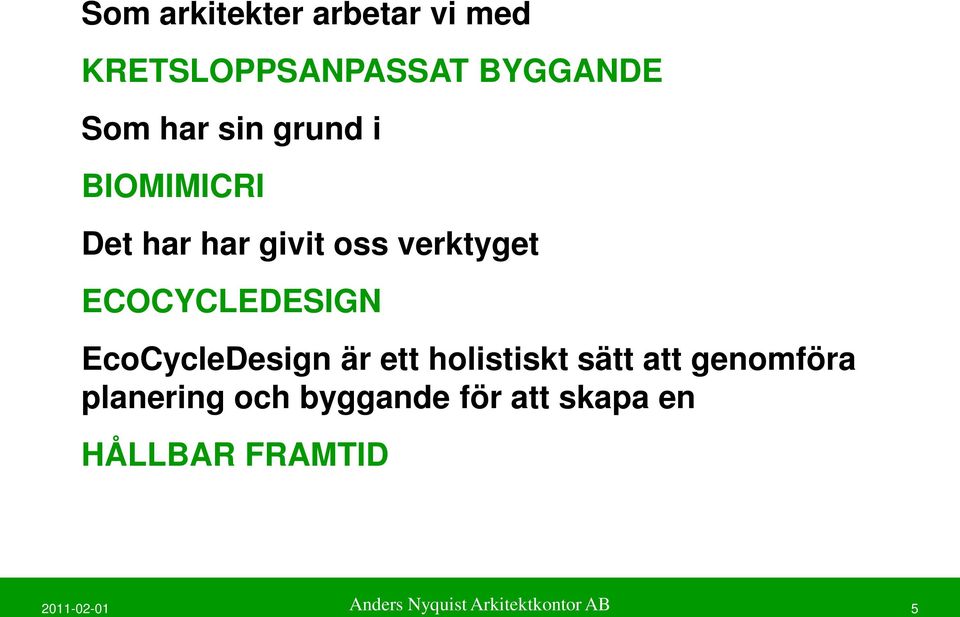

5 Som arkitekter arbetar vi med KRETSLOPPSANPASSAT BYGGANDE Som har sin grund i BIOMIMICRI Det har har givit oss verktyget ECOCYCLEDESIGN EcoCycleDesign är ett holistiskt sätt att genomföra planering och byggande för att skapa en HÅLLBAR FRAMTID Anders Nyquist Arkitektkontor AB 5

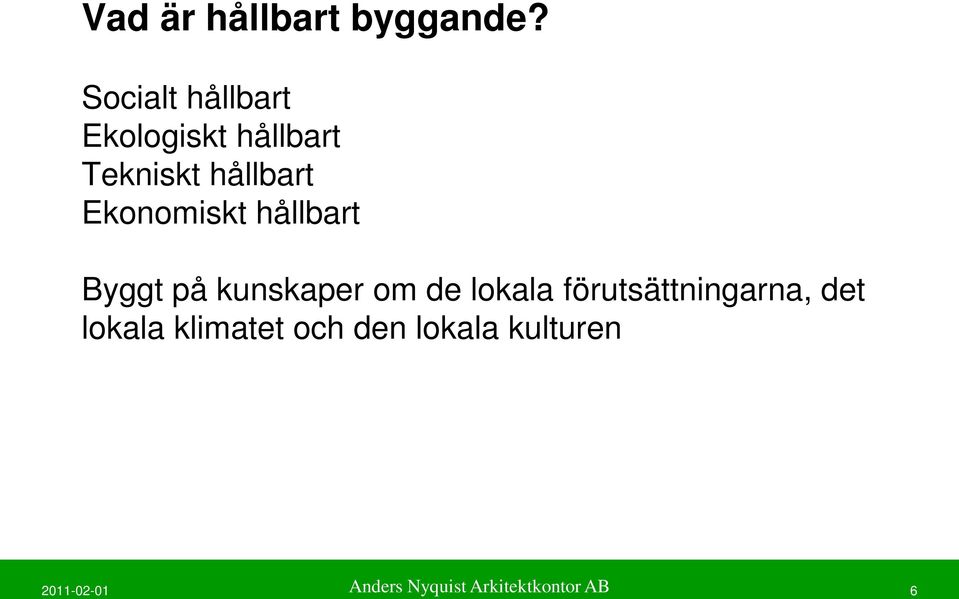

6 Vad är hållbart byggande? Socialt hållbart Ekologiskt hållbart Tekniskt hållbart Ekonomiskt hållbart Byggt på kunskaper om de lokala förutsättningarna, det lokala klimatet och den lokala kulturen Anders Nyquist Arkitektkontor AB 6

7 Vi måste bygga hållbart för att klara: Befolkningsutvecklingen Den globala fattigdomen De globala miljöproblemen Vattenförsörjningen Avloppshanteringen Matförsörjningen Energiförsörjningen Byggnadsmaterialförsörjningen Kommunikationerna Detta kräver utbildning Anders Nyquist Arkitektkontor AB 7

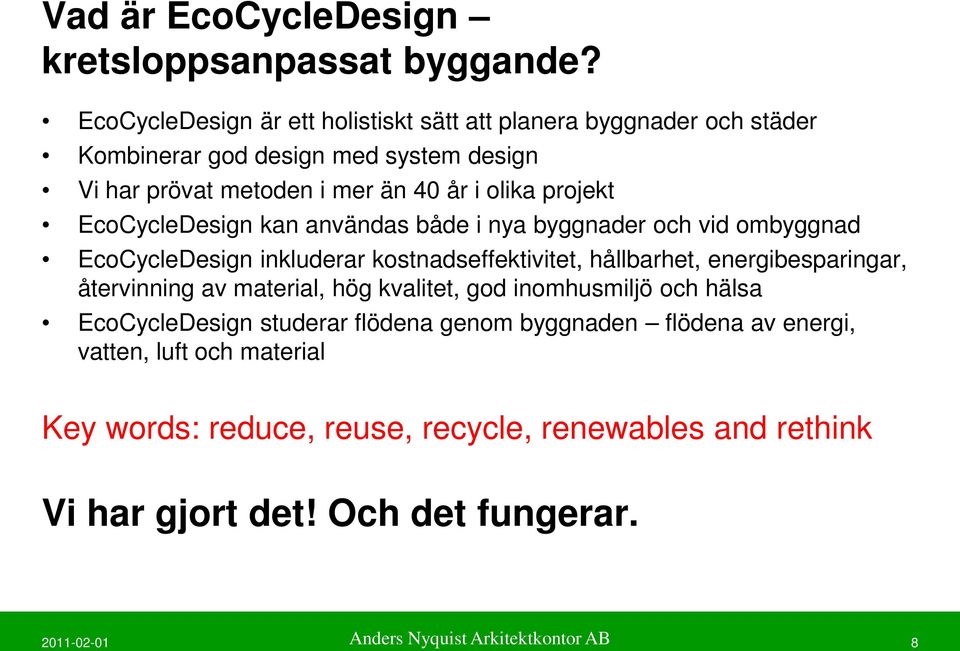

8 Vad är EcoCycleDesign kretsloppsanpassat byggande? EcoCycleDesign är ett holistiskt sätt att planera byggnader och städer Kombinerar god design med system design Vi har prövat metoden i mer än 40 år i olika projekt EcoCycleDesign kan användas både i nya byggnader och vid ombyggnad EcoCycleDesign inkluderar kostnadseffektivitet, hållbarhet, energibesparingar, återvinning av material, hög kvalitet, god inomhusmiljö och hälsa EcoCycleDesign studerar flödena genom byggnaden flödena av energi, vatten, luft och material Key words: reduce, reuse, recycle, renewables and rethink Vi har gjort det! Och det fungerar Anders Nyquist Arkitektkontor AB 8

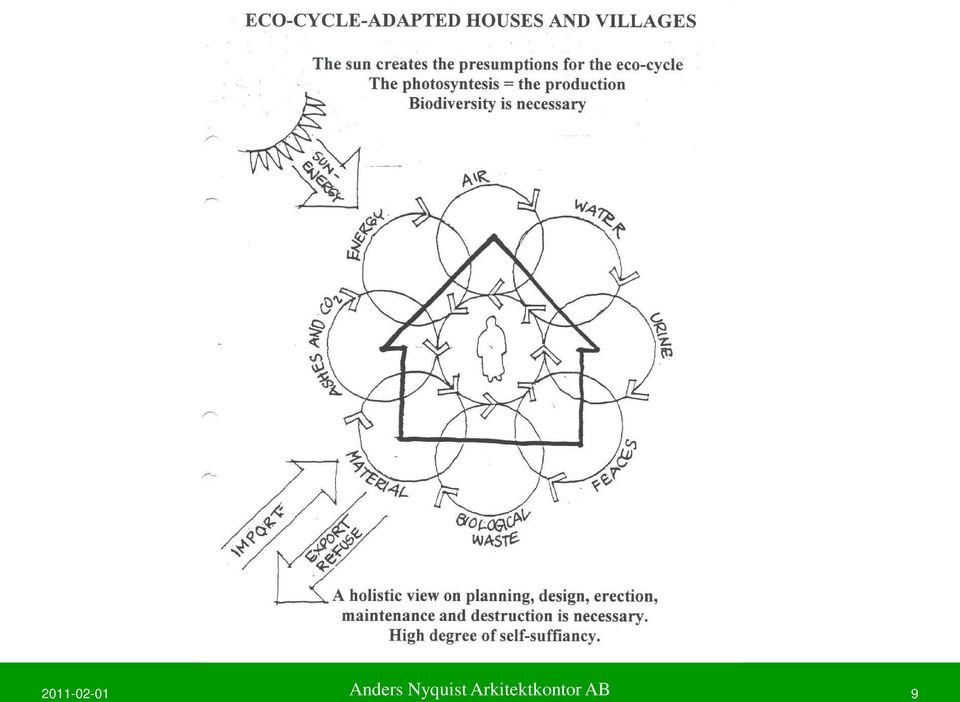

9 Anders Nyquist Arkitektkontor AB 9

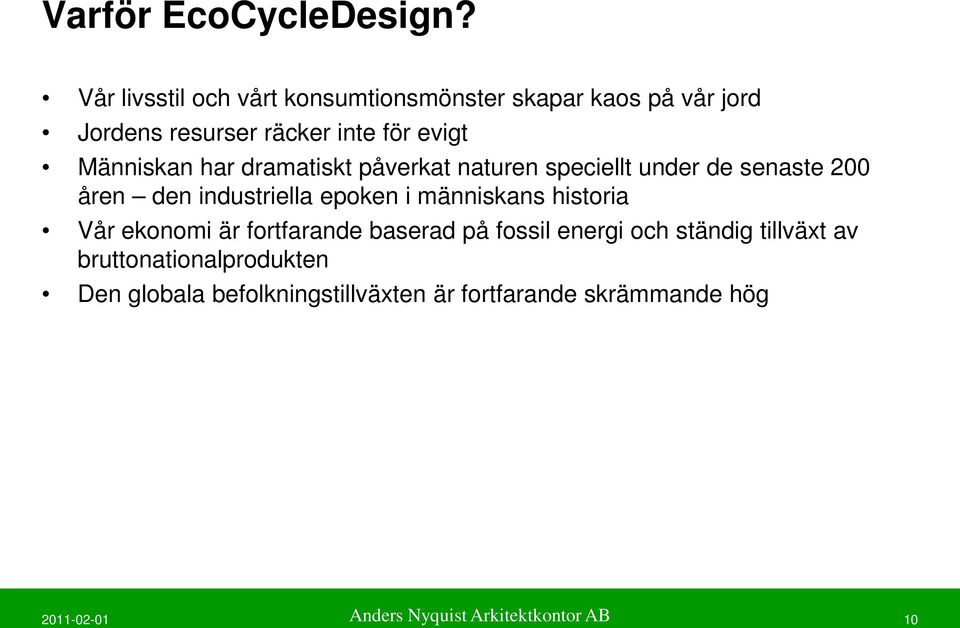

10 Varför EcoCycleDesign? Vår livsstil och vårt konsumtionsmönster skapar kaos på vår jord Jordens resurser räcker inte för evigt Människan har dramatiskt påverkat naturen speciellt under de senaste 200 åren den industriella epoken i människans historia Vår ekonomi är fortfarande baserad på fossil energi och ständig tillväxt av bruttonationalprodukten Den globala befolkningstillväxten är fortfarande skrämmande hög Anders Nyquist Arkitektkontor AB 10

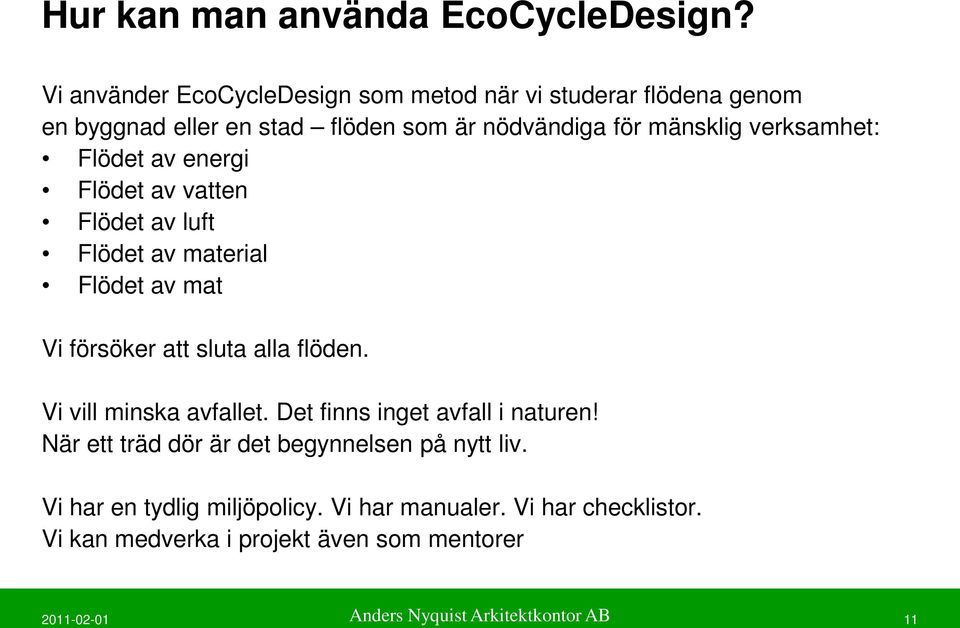

11 Hur kan man använda EcoCycleDesign? Vi använder EcoCycleDesign som metod när vi studerar flödena genom en byggnad eller en stad flöden som är nödvändiga för mänsklig verksamhet: Flödet av energi Flödet av vatten Flödet av luft Flödet av material Flödet av mat Vi försöker att sluta alla flöden. Vi vill minska avfallet. Det finns inget avfall i naturen! När ett träd dör är det begynnelsen på nytt liv. Vi har en tydlig miljöpolicy. Vi har manualer. Vi har checklistor. Vi kan medverka i projekt även som mentorer Anders Nyquist Arkitektkontor AB 11

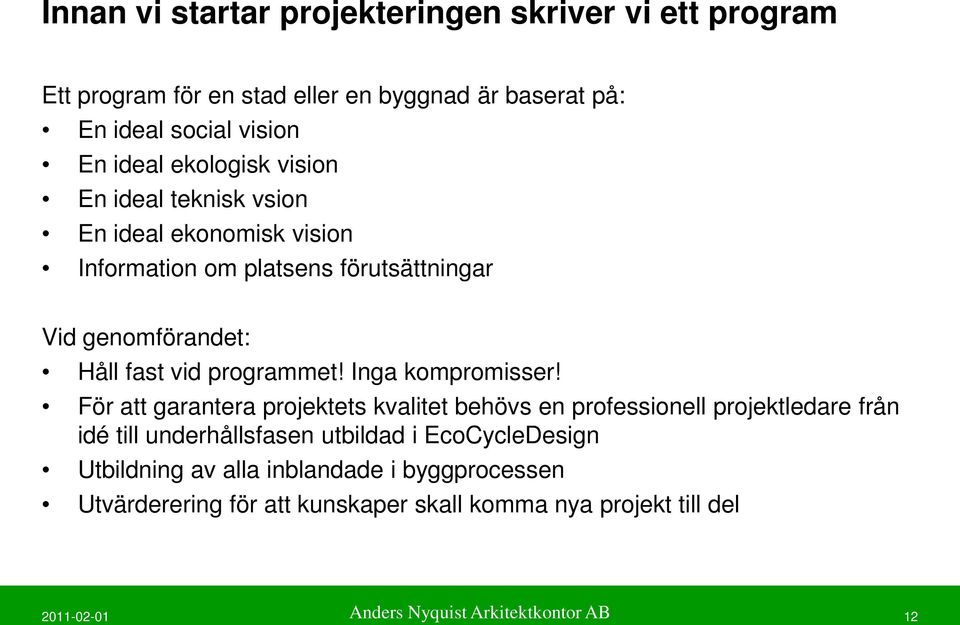

12 Innan vi startar projekteringen skriver vi ett program Ett program för en stad eller en byggnad är baserat på: En ideal social vision En ideal ekologisk vision En ideal teknisk vsion En ideal ekonomisk vision Information om platsens förutsättningar Vid genomförandet: Håll fast vid programmet! Inga kompromisser! För att garantera projektets kvalitet behövs en professionell projektledare från idé till underhållsfasen utbildad i EcoCycleDesign Utbildning av alla inblandade i byggprocessen Utvärderering för att kunskaper skall komma nya projekt till del Anders Nyquist Arkitektkontor AB 12

13 För att bygga det hållbara samhället krävs utbildning av alla aktörer i byggprocessen Företagsledning, projektledning, konsulter, kommunens politiker och tjänstemän, anbudsgivare, entreprenörer, underentreprenörer, byggnadsarbetare, hyresgäster/brukare, fastighetsförvaltare m.fl. Utbildningen omfattar Varför skall man bygga hållbart? Vad kan man lära av andra projekt? Hur skall vi göra i vårt projekt? Anders Nyquist Arkitektkontor AB 13

14 Det optimala kretsloppsprojektet: Är byggt på en social, ekologisk, teknisk och ekonomisk vision Genomförs med kvalificerad projektledning från idé till drift Är anpassat till de lokala förutsättningarna och det lokala klimatet Är anpassat för att skydda den biologiska mångfalden Kombinerar god design med system design Har slutna flöden Har flöden som kan mätas Får sitt energibehov från förnyelsebara energikällor Är en lärprocess under hela sin livscykel Är planerad för en framtida avveckling Anders Nyquist Arkitektkontor AB 14

15 Hinder för att bygga miljö- och kretsloppsanpassat Rädslan för att göra något nytt Avsaknaden av utvecklingsarbete Byggnadsentreprenörerna är inköpsorganisationer Man erbjuder lägsta godtagbara standard Ekonomi är lägsta möjliga investeringskostnad Grund för beslut är investeringskostnad ej årskostnad Detta trots miljöbalk, miljömål, Agenda 21, miljöpolicy, byggbranschens överenskommelser med kretsloppsdelegationen, ISO 14001, kvalitetssäkringssystem och byggnormer Trots att vi vet om brister i produktionen Anders Nyquist Arkitektkontor AB 15

16 Varför är jag intresserad av en hållbar utveckling? Svar 1: Silent Spring Anders Nyquist Arkitektkontor AB 16

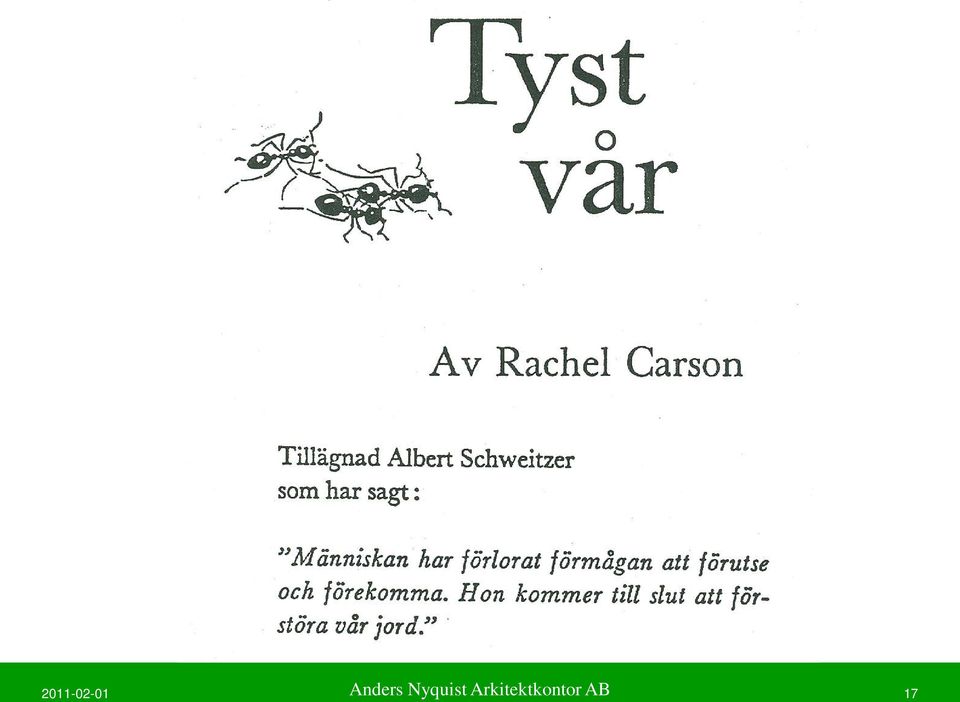

17 Anders Nyquist Arkitektkontor AB 17

18 Svar 2. Vi har barn och barnbarn Anders Nyquist Arkitektkontor AB 18

19 Svar 3: Den globala befolkningen växer för fort Anders Nyquist Arkitektkontor AB 19

20 Jordens befolkning under 8000 år Anders Nyquist Arkitektkontor AB 20

21 Jordens befolkning under de senaste 100 åren Jordens befolkning är idag mer än 6,7 miljarder Mer än 3 miljarder bor i städer Jordens befolkning år 2050 kan vara 10 miljarder varav 7,5 miljarder bor i städer Anders Nyquist Arkitektkontor AB 21

22 I framtidens städer - hur löser vi: Behovet av vatten Energi Mat Byggnadsmaterial Kommunikationer Hur hanterar vi avfallet? Hur kan vi utbilda den unga generationen att möta dessa utmaningar? Anders Nyquist Arkitektkontor AB 22

23 Den globala marknaden för EcoCycleDesign är mycket stor Det finns ett behov av städer för omkring 4 miljarder människor de kommande 40 till 50 åren!! Det finns ett behov av bostäder för människor varje dag de kommande åren!! Infrastrukturen kan inte byggas med dagens teknik Nya städer med ny teknik Clean Tech och System Design Hur kan vi mobilisera hela världen för denna utmaning? Hur kan vi påverka beslutsfattarna? Vi kan alla spela en aktiv roll i skapandet av en hållbar och kretsloppsanpassad värld!! Anders Nyquist Arkitektkontor AB 23

24 Dagens städer är ett system i obalans Dagens städer är ej långsiktigt hållbara Anders Nyquist Arkitektkontor AB 24

25 Dagens städer Anders Nyquist Arkitektkontor AB 25

26 Dagens städer är ej hållbara Framtidens städer måste vara hållbara! Kretsloppsanpassad infrastruktur slutna system Låg energikonsumtion Låg vattenförbrukning återbruk av vatten Frisk luft och god inomhusmiljö Lokala sunda och hälsosamma material Hög självförsörjningsgrad City farming Energisnåla transportsystem Anders Nyquist Arkitektkontor AB 26

27 En myrstack är den perfekta staden Lokala byggmaterial Perfekt ventilation, temperatur och fuktighet Lågt energibehov Kretsloppsanpassad infrastruktur Inget avfall Bra vägar Lokal matförsörjning Byggt på en social vision Välorganiserad en kvinna i toppen Vi kan inspireras av naturen - Biomimicri Anders Nyquist Arkitektkontor AB 27

28 Rumpans by, Njurunda, Är baserad på en social vision Vi har egen vattentäkt Vi har småskaliga avloppssystem Husen är byggda av lokala material Vi använder förnyelsebar energi Låga kostnader för kretsloppsanpassat boende Hamnen i Rumpans by Anders Nyquist Arkitektkontor AB 28

29 Vårt kontor i Rumpans by, Jordtäckt hus Separeringstoalett Växthus Solfångare Termitventilation Lokala byggnadsmaterial Lågt behov av energi Återanvändning av avloppsvatten Låga månatliga kostnader Passiv och aktiv solenergi Anders Nyquist Arkitektkontor AB 29

30 Vårt kontor Anders Nyquist Arkitektkontor AB 30

31 Vintergrönt växthus En extra isolering Värms av solenergi året om Odling i sand och färskt gräsklipp Växtligheten skuggar rummen Förvärmer inkommande luft Anders Nyquist Arkitektkontor AB 31

32 Laggarbergs skola, Timrå, Anders Nyquist Arkitektkontor AB 32

33 Laggarbergs skola, Timrå, 1995 Den mest kretsloppsanpassade skolan i Sverige Slutna system för flödena av energi, vatten, luft och material Termitventilation Förnyelsebar energi Sunda material Separeringstoaletter Köksträdgård Återvinning av avfall Kompost Växthus Hela skolan är en del av miljöundervisningen Anders Nyquist Arkitektkontor AB 33

34 Laggarbergs skola, Timrå kommun, 1995 Om- och tillbyggnad av LM-skola Miljö- och kretsloppsanpassat Miljövänliga material Återanvändbara och återvinningsbara byggmaterial Passiv och aktiv solenergi Pelletspanna Låg strålning från elinstallationer Självdragsventilation Separeringstoaletter Hela skolan ett pedagogiskt verktyg Anders Nyquist Arkitektkontor AB 34

35 Anders Nyquist Arkitektkontor AB 35

36 Anders Nyquist Arkitektkontor AB 36

37 Konstruktion och material Anders Nyquist Arkitektkontor AB 37

38 Lanternin från två sidor Limträbalkar Självdragsventilation Värmelagrande tegelvägg Tropiska växter som en del av ventilationen Byggnadsmaterial med flera funktioner Bultade och skruvade förband Alla paneler skruvade Anders Nyquist Arkitektkontor AB 38

39 Grupprum och matrum Anders Nyquist Arkitektkontor AB 39

40 Lanterninens tak - självdragsventilation Anders Nyquist Arkitektkontor AB 40

41 Biblioteket med loft Anders Nyquist Arkitektkontor AB 41

42 Duschväggar av halvstens tegel luftad från träkonstruktionen Anders Nyquist Arkitektkontor AB 42

43 Ventilation Anders Nyquist Arkitektkontor AB 43

44 Friskluftsintag Anders Nyquist Arkitektkontor AB 44

45 Tilluftskanalen under mark Anders Nyquist Arkitektkontor AB 45

46 Jordvärme med värmepump Anders Nyquist Arkitektkontor AB 46

47 Tilluftskanal under huset Anders Nyquist Arkitektkontor AB 47

48 Tilluft till klassrummen med ljudfällor Anders Nyquist Arkitektkontor AB 48

49 Friskluftsintag i klassrummen Anders Nyquist Arkitektkontor AB 49

50 Gamla skolan Anders Nyquist Arkitektkontor AB 50

51 Växthus och gymnastiksal Anders Nyquist Arkitektkontor AB 51

52 Gymnastiksalen Anders Nyquist Arkitektkontor AB 52

53 Luftintag i gymnastiken Anders Nyquist Arkitektkontor AB 53

54 Gymnastiksalen Självdragsventilation Takstol av limträ Fribärande träullselement Anders Nyquist Arkitektkontor AB 54

55 Vatten och avlopp Anders Nyquist Arkitektkontor AB 55

56 Separeringstoalett Vattenspolande Fekalt material och papper avskiljes i en aquatron Spolvatten behandlas med UV-ljus Urin lagras i tank under mark Gråvatten infiltreras Slam kompostera Anders Nyquist Arkitektkontor AB 56

57 Separeringstoalett Dubbletten Kompost Aquatron Anders Nyquist Arkitektkontor AB 57

58 Fekaliekomposten Anders Nyquist Arkitektkontor AB 58

59 Energi Anders Nyquist Arkitektkontor AB 59

60 Ackumulatortankar för solfångaren Anders Nyquist Arkitektkontor AB 60

61 Skolgård med odlingar, växthus och amfiteater Anders Nyquist Arkitektkontor AB 61

62 Sopsortering skolbarnens ansvar Anders Nyquist Arkitektkontor AB 62

63 Förslag till skolbygglåda Systemlösningar baserade på Laggarbergs skola Anders Nyquist Arkitektkontor AB 63

64 Förstudie Sollerö eko-förskola Anders Nyquist Arkitektkontor AB 64

65 Anders Nyquist Arkitektkontor AB 65

66 GreenZone, Umeå, 2000 Carstedts Bil AB McDonald s Statoil En av de mest kretsloppsanpassade projekten i världen State of the art Anders Nyquist Arkitektkontor AB 66

67 GreenZone, Umeå, Kretsloppsanpassat kvarter för Ford, McDonald s och Statoil Ingen anslutning till kommunalt avlopp eller fjärrvärme Totalt kretsloppsanpassat Tropiska växter som del av ventilationen Gröna tak Vacumtoaletter Taklanterniner för dagsljus Högre investerinskostnad - lägre årskostnad Anders Nyquist Arkitektkontor AB 67

68 Andel förnybar energi: 100% Omhändertagande av eget dagvatten: 100% Reduktion av extern energi för kylning: 100% Reduktion av extern energi för värme: 75% Reduktion av externt tillfört färskvatten: 90% Återanvändning av näringsämnen från toaletter: 100% Reduktion av elförbrukning: 60% Omfattande miljöutbildning för all personal Miljöcertifiering av all verksamhet Återanvändning eller återvinning av material: 100% Miljöanpassad förvaltning Exempel på besparingar Anders Nyquist Arkitektkontor AB 68

69 Nydala projektet, Umeå, 2006 Flerbostadshus med 32 lägenheter Anders Nyquist Arkitektkontor AB 69

70 Nydala projektet, Umeå 32 lägenheter Byggt på en social vision Energi från pellets Avloppslösningen fullföljdes ej går att ansluta SplitBox Byggt av limträ Cellulosaisolering Anders Nyquist Arkitektkontor AB 70

71 Varvsberget, Örnsköldsvik projekt Beställare NYAB. 150 lägenheter Detaljplanearbete pågår Byggstart våren 2011 SplitBox Prefabricerade lägenheter. Tung träteknik Lågt energibehov Anders Nyquist Arkitektkontor AB 71

72 Sektion Anders Nyquist Arkitektkontor AB 72

73 Flerbostadshus, Kvissleby 48 lägenheter Anders Nyquist Arkitektkontor AB 73

74 Villa Ödman, Kvissleby, Njurunda, 2005 Hållbara sunda material Välisolerad - cellulosaisolering Bärande konstruktion av masonitebalkar Prefabricerad grundläggning med Foamglas Koljern teknik Termite ventilation Lågt behov av energi Den första SplitBox-installation Ingen koppling till kommunalt avlopp Anders Nyquist Arkitektkontor AB 74

75 SplitBox energi, avlopp, ventilation, avfall Anders Nyquist Arkitektkontor AB 75

76 Restprodukt torrt bakterie- och virusfritt pulver Ett fullgödselmedel som kan säljas Anders Nyquist Arkitektkontor AB 76

77 Termit-ventilation för kylning och förvärmning Anders Nyquist Arkitektkontor AB 77

78 Termit-ventilation i enfamiljshus Anders Nyquist Arkitektkontor AB 78

79 Villa Mård, Njurunda Enfamiljshus på 190 kvm Första Foamglas-huset i världen Foamglas i grunden, ytterväggarna och taket Fuktsäkert hus. Effektiv radonspärr Lågt energibehov. 40 kwh/kvm och år Möjlighet att bygga brandsäkra byggnader LED-belysning. All belysning totalt 300 watt Mätning av fukt och temperatur Koljern Technology ( Anders Nyquist Arkitektkontor AB 79

80 Koljern-huset, Njurunda, 2007 Gund, väggar och tak med Koljern-tekniken - Foamglas 09/18/09 Anders Nyquist Arkitektkontor AB 27

81 Villa Kim Mård - Koljernhuset Anders Nyquist Arkitektkontor AB 81

82 Villa vid Bergatjärn, Njurunda Anders Nyquist Arkitektkontor AB 82

83 Fritidshus, Runmarö, Värmdö, 2004 Miljö- och kretsloppsanpassat. Prefabricerat i Njurunda. Grönt tak. Taklanternin. Miljövänlig målning invändigt. Järnvitriol utvändigt. Solfångare. Spispanna med ackumulatortank. Separeringstoalett. Kompostering. Markbädd på urberget Anders Nyquist Arkitektkontor AB 83

84 Anders Nyquist Arkitektkontor AB 84

85 Kretsloppsanpassat fritidshus Rännberg, Duved Anders Nyquist Arkitektkontor AB 85

86 Toyota Inspiration Center, Malmö, 2008 Konvertering av en gammal industribyggnad Lågt energibehov Miljövänliga material Taklanterniner Gröna tak Vattenbesparande installationer SplitBox-installation Reducering av emissioner Childrens inspiration center Anders Nyquist Arkitektkontor AB 86

87 Anders Nyquist Arkitektkontor AB 87

88 Anders Nyquist Arkitektkontor AB 88

89 Energi Sparpotential för en normalfamilj Anders Nyquist Arkitektkontor AB 89

90 Investeringskostnader och årskostnader Kretsloppsanpassade hus är ca. 10% dyrare att bygga än traditionella hus Årliga kostnaderna är ca. 10% lägre Energibehovet är ca. 25% av det som accepteras i den nya svenska standarden (150/130 kwh/kvm o år) Inget behov av fjärrvärme eller avloppsanslutning Anders Nyquist Arkitektkontor AB 90

91 Krav på passivhus Luftläckage: högst 0,3 liter per sekund och kvadratmeter (vid 50 Pascals över- eller undertryck) U-värde fönster: 0,9 (högsta medelvärde för byggnadens samtliga fönster) Effektbehov: högst 10 watt per kvadratmeter i södra Sverige, 12 watt i norra, plus 2 watt för småhus (för uppvärmning vid dimensionerande utetemperatur) Köpt energi: mindre än 60 kwh/m2 Atemp (viktad) Ljudnivå: Ljudklass B gäller ljud från ventilationssystem i sovrum Nya EU-normer kommer 2018 alla hus skall vara s.k. nära 0-energihus Anders Nyquist Arkitektkontor AB 91

92 Sammanfattning Det är möjligt att bygga kretsloppsanpassat och hållbart * Mindre påverkan på miljön - Less footprints! Energibesparande! Inget avfall! * Högre kvalité! * Lägre årliga kostnader! * Starkare varumärke! * Högre maknadsvärde! * Och det är lönsamt! Vi kan alla bli vinnare privatpersoner, företag, kommuner och naturen Anders Nyquist Arkitektkontor AB 92

93 Sammanfattning Vi är alla ansvariga för jordens befolkning Anders Nyquist Arkitektkontor AB 93

94 Använd den flödande solenergin Var rädd om vattenresurserna Lev i balans med naturen Anders Nyquist Arkitektkontor AB 94

95 Vi har inte ärvt jorden av våra föräldrar Vi har lånat den från våra barn If we only teach our children what we know then they can only do as bad as we do. Träna dina barn och barnbarn att bli överlevare Anders Nyquist Arkitektkontor AB 95

96 Green Building and Planning Experiences and Visions Bakgrund till EcoCycleDesign Projektbeskrivningar Erfarenheter Visioner Mer information: Anders Nyquist Arkitektkontor AB 96

97 Tack för mig! Lycka till! Anders Nyquist Arkitektkontor AB 97
