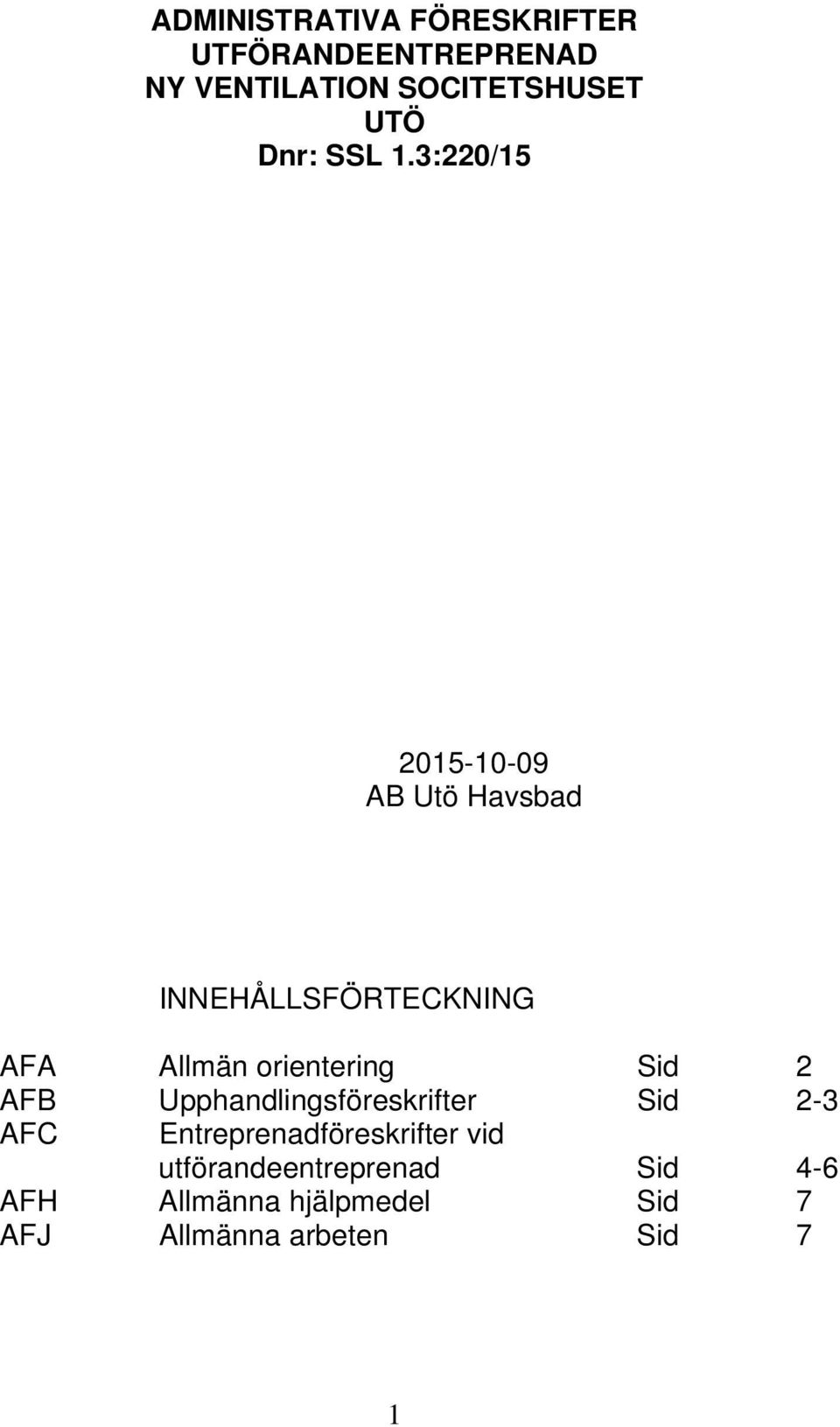

1 ADMINISTRATIVA FÖRESKRIFTER UTFÖRANDEENTREPRENAD NY VENTILATION SOCITETSHUSET UTÖ Dnr: SSL 1.3:220/ AB Utö Havsbad INNEHÅLLSFÖRTECKNING AFA Allmän orientering Sid 2 AFB Upphandlingsföreskrifter Sid 2-3 AFC Entreprenadföreskrifter vid utförandeentreprenad Sid 4-6 AFH Allmänna hjälpmedel Sid 7 AFJ Allmänna arbeten Sid 7 1

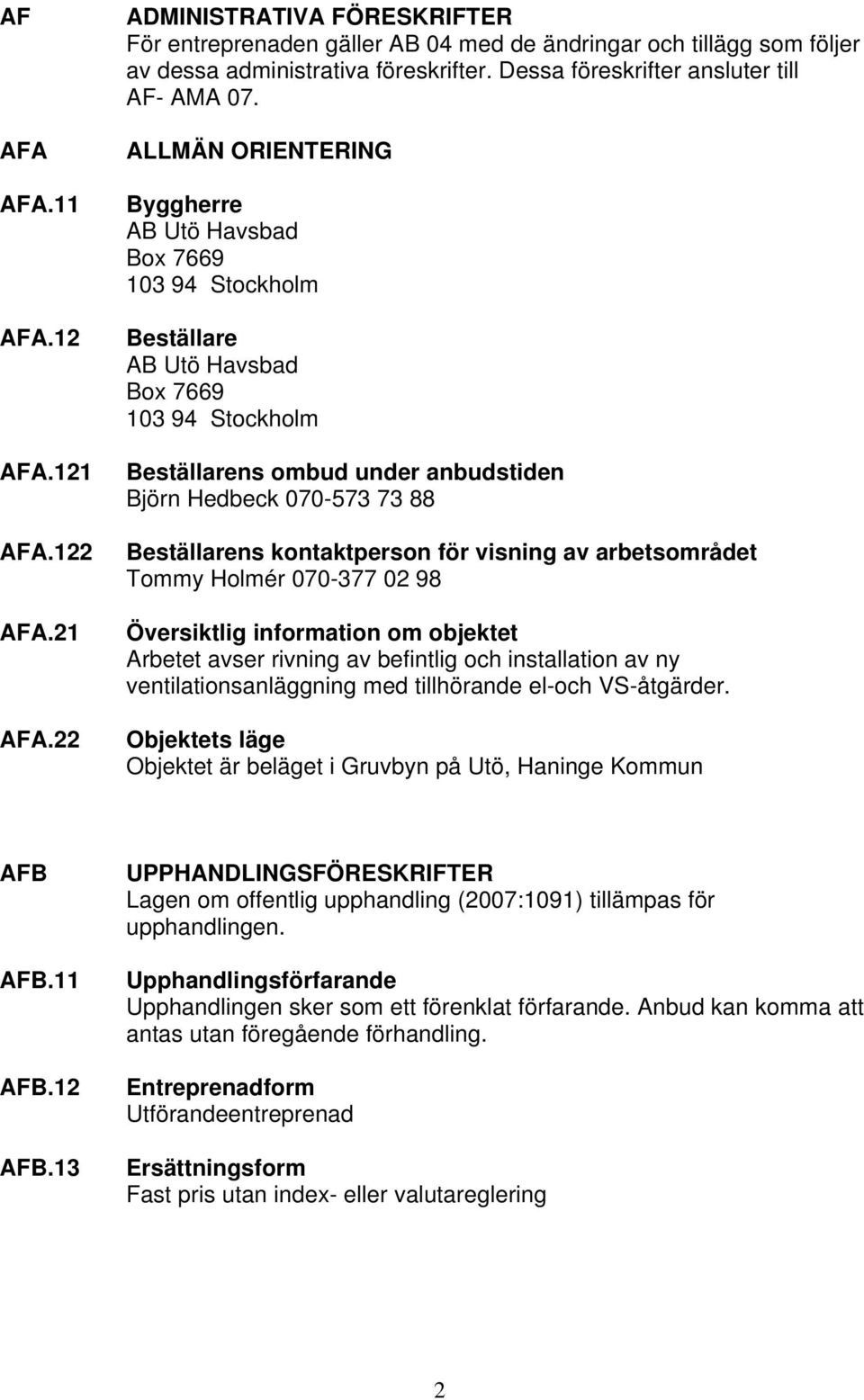

2 AF AFA AFA.11 AFA.12 AFA.121 AFA.122 AFA.21 AFA.22 ADMINISTRATIVA FÖRESKRIFTER För entreprenaden gäller AB 04 med de ändringar och tillägg som följer av dessa administrativa föreskrifter. Dessa föreskrifter ansluter till AF- AMA 07. ALLMÄN ORIENTERING Byggherre AB Utö Havsbad Box Stockholm Beställare AB Utö Havsbad Box Stockholm Beställarens ombud under anbudstiden Björn Hedbeck Beställarens kontaktperson för visning av arbetsområdet Tommy Holmér Översiktlig information om objektet Arbetet avser rivning av befintlig och installation av ny ventilationsanläggning med tillhörande el-och VS-åtgärder. Objektets läge Objektet är beläget i Gruvbyn på Utö, Haninge Kommun AFB AFB.11 AFB.12 AFB.13 UPPHANDLINGSFÖRESKRIFTER Lagen om offentlig upphandling (2007:1091) tillämpas för upphandlingen. Upphandlingsförfarande Upphandlingen sker som ett förenklat förfarande. Anbud kan komma att antas utan föregående förhandling. Entreprenadform Utförandeentreprenad Ersättningsform Fast pris utan index- eller valutareglering 2

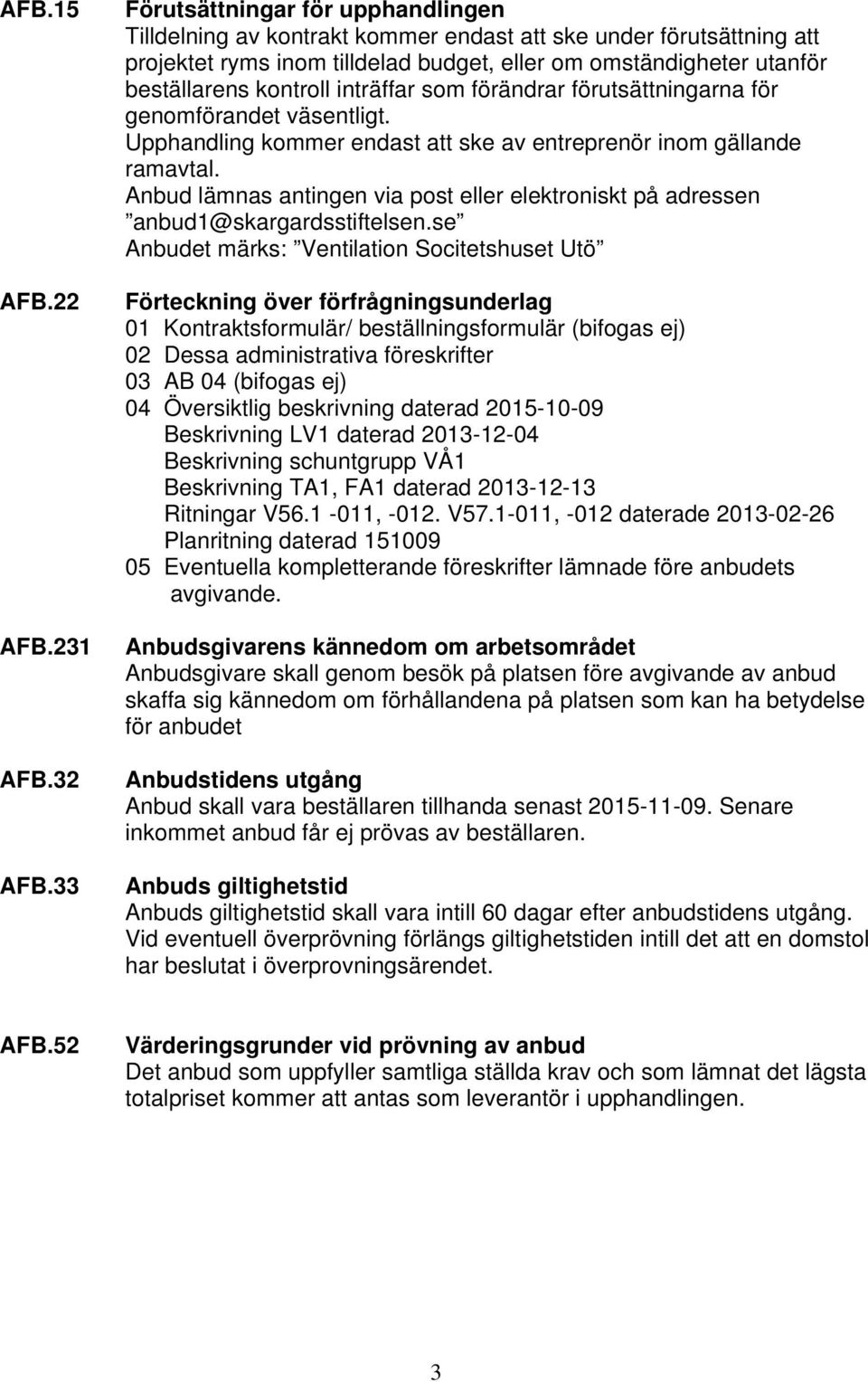

3 AFB.15 AFB.22 AFB.231 AFB.32 AFB.33 Förutsättningar för upphandlingen Tilldelning av kontrakt kommer endast att ske under förutsättning att projektet ryms inom tilldelad budget, eller om omständigheter utanför beställarens kontroll inträffar som förändrar förutsättningarna för genomförandet väsentligt. Upphandling kommer endast att ske av entreprenör inom gällande ramavtal. Anbud lämnas antingen via post eller elektroniskt på adressen Anbudet märks: Ventilation Socitetshuset Utö Förteckning över förfrågningsunderlag 01 Kontraktsformulär/ beställningsformulär (bifogas ej) 02 Dessa administrativa föreskrifter 03 AB 04 (bifogas ej) 04 Översiktlig beskrivning daterad Beskrivning LV1 daterad Beskrivning schuntgrupp VÅ1 Beskrivning TA1, FA1 daterad Ritningar V , V , -012 daterade Planritning daterad Eventuella kompletterande föreskrifter lämnade före anbudets avgivande. Anbudsgivarens kännedom om arbetsområdet Anbudsgivare skall genom besök på platsen före avgivande av anbud skaffa sig kännedom om förhållandena på platsen som kan ha betydelse för anbudet Anbudstidens utgång Anbud skall vara beställaren tillhanda senast Senare inkommet anbud får ej prövas av beställaren. Anbuds giltighetstid Anbuds giltighetstid skall vara intill 60 dagar efter anbudstidens utgång. Vid eventuell överprövning förlängs giltighetstiden intill det att en domstol har beslutat i överprovningsärendet. AFB.52 Värderingsgrunder vid prövning av anbud Det anbud som uppfyller samtliga ställda krav och som lämnat det lägsta totalpriset kommer att antas som leverantör i upphandlingen. 3

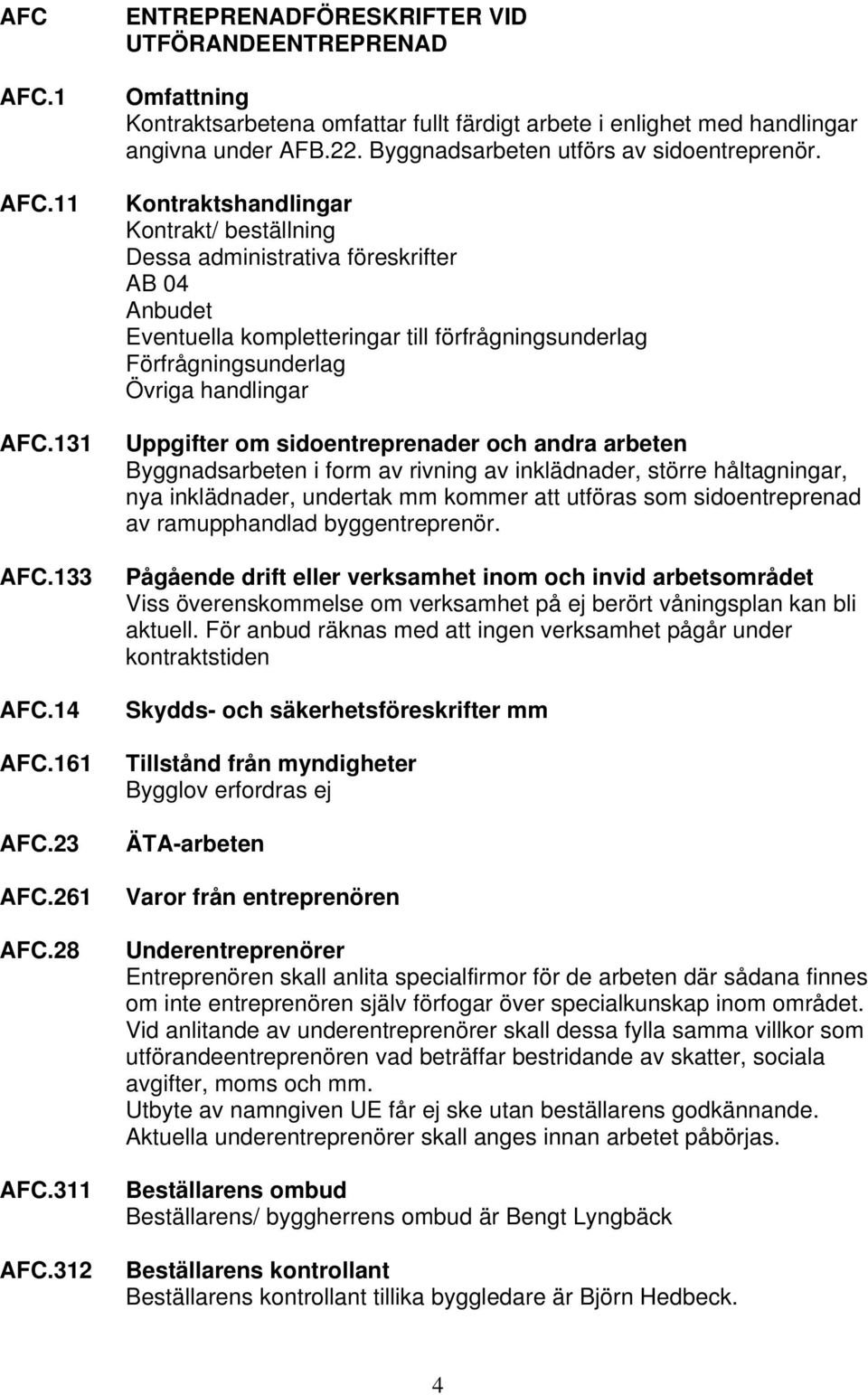

4 AFC AFC.1 AFC.11 AFC.131 AFC.133 AFC.14 AFC.161 AFC.23 AFC.261 AFC.28 AFC.311 AFC.312 ENTREPRENADFÖRESKRIFTER VID UTFÖRANDEENTREPRENAD Omfattning Kontraktsarbetena omfattar fullt färdigt arbete i enlighet med handlingar angivna under AFB.22. Byggnadsarbeten utförs av sidoentreprenör. Kontraktshandlingar Kontrakt/ beställning Dessa administrativa föreskrifter AB 04 Anbudet Eventuella kompletteringar till förfrågningsunderlag Förfrågningsunderlag Övriga handlingar Uppgifter om sidoentreprenader och andra arbeten Byggnadsarbeten i form av rivning av inklädnader, större håltagningar, nya inklädnader, undertak mm kommer att utföras som sidoentreprenad av ramupphandlad byggentreprenör. Pågående drift eller verksamhet inom och invid arbetsområdet Viss överenskommelse om verksamhet på ej berört våningsplan kan bli aktuell. För anbud räknas med att ingen verksamhet pågår under kontraktstiden Skydds- och säkerhetsföreskrifter mm Tillstånd från myndigheter Bygglov erfordras ej ÄTA-arbeten Varor från entreprenören Underentreprenörer Entreprenören skall anlita specialfirmor för de arbeten där sådana finnes om inte entreprenören själv förfogar över specialkunskap inom området. Vid anlitande av underentreprenörer skall dessa fylla samma villkor som utförandeentreprenören vad beträffar bestridande av skatter, sociala avgifter, moms och mm. Utbyte av namngiven UE får ej ske utan beställarens godkännande. Aktuella underentreprenörer skall anges innan arbetet påbörjas. Beställarens ombud Beställarens/ byggherrens ombud är Bengt Lyngbäck Beställarens kontrollant Beställarens kontrollant tillika byggledare är Björn Hedbeck. 4

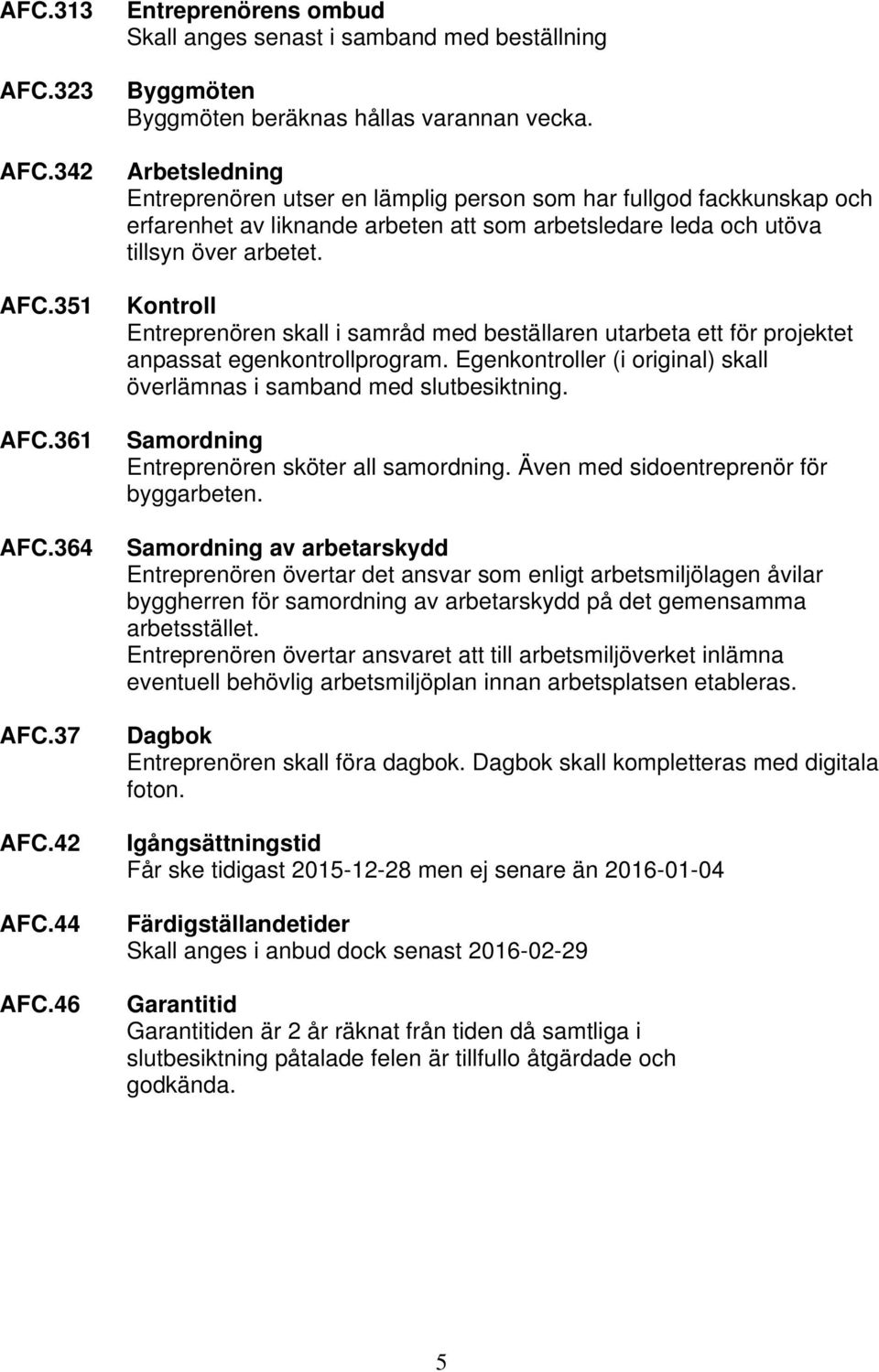

5 AFC.313 AFC.323 AFC.342 AFC.351 AFC.361 AFC.364 AFC.37 AFC.42 AFC.44 AFC.46 Entreprenörens ombud Skall anges senast i samband med beställning Byggmöten Byggmöten beräknas hållas varannan vecka. Arbetsledning Entreprenören utser en lämplig person som har fullgod fackkunskap och erfarenhet av liknande arbeten att som arbetsledare leda och utöva tillsyn över arbetet. Kontroll Entreprenören skall i samråd med beställaren utarbeta ett för projektet anpassat egenkontrollprogram. Egenkontroller (i original) skall överlämnas i samband med slutbesiktning. Samordning Entreprenören sköter all samordning. Även med sidoentreprenör för byggarbeten. Samordning av arbetarskydd Entreprenören övertar det ansvar som enligt arbetsmiljölagen åvilar byggherren för samordning av arbetarskydd på det gemensamma arbetsstället. Entreprenören övertar ansvaret att till arbetsmiljöverket inlämna eventuell behövlig arbetsmiljöplan innan arbetsplatsen etableras. Dagbok Entreprenören skall föra dagbok. Dagbok skall kompletteras med digitala foton. Igångsättningstid Får ske tidigast men ej senare än Färdigställandetider Skall anges i anbud dock senast Garantitid Garantitiden är 2 år räknat från tiden då samtliga i slutbesiktning påtalade felen är tillfullo åtgärdade och godkända. 5

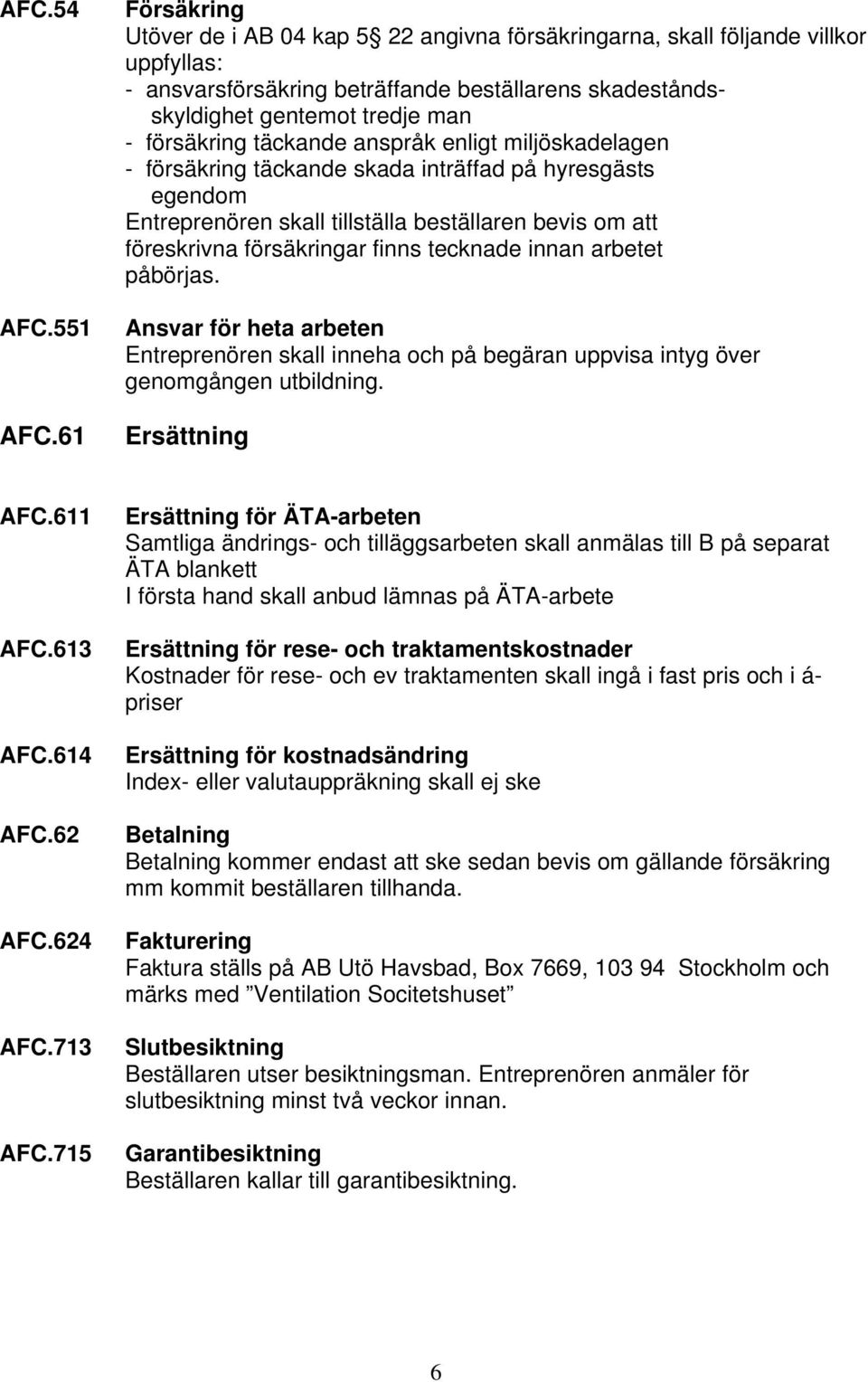

6 AFC.54 AFC.551 AFC.61 Försäkring Utöver de i AB 04 kap 5 22 angivna försäkringarna, skall följande villkor uppfyllas: - ansvarsförsäkring beträffande beställarens skadeståndsskyldighet gentemot tredje man - försäkring täckande anspråk enligt miljöskadelagen - försäkring täckande skada inträffad på hyresgästs egendom Entreprenören skall tillställa beställaren bevis om att föreskrivna försäkringar finns tecknade innan arbetet påbörjas. Ansvar för heta arbeten Entreprenören skall inneha och på begäran uppvisa intyg över genomgången utbildning. Ersättning AFC.611 AFC.613 AFC.614 AFC.62 AFC.624 AFC.713 AFC.715 Ersättning för ÄTA-arbeten Samtliga ändrings- och tilläggsarbeten skall anmälas till B på separat ÄTA blankett I första hand skall anbud lämnas på ÄTA-arbete Ersättning för rese- och traktamentskostnader Kostnader för rese- och ev traktamenten skall ingå i fast pris och i á- priser Ersättning för kostnadsändring Index- eller valutauppräkning skall ej ske Betalning Betalning kommer endast att ske sedan bevis om gällande försäkring mm kommit beställaren tillhanda. Fakturering Faktura ställs på AB Utö Havsbad, Box 7669, Stockholm och märks med Ventilation Socitetshuset Slutbesiktning Beställaren utser besiktningsman. Entreprenören anmäler för slutbesiktning minst två veckor innan. Garantibesiktning Beställaren kallar till garantibesiktning. 6

7 AFH AFH.1 AFH.223 AFH.41 AFH.42 AFH.5 AFH.62 ALLMÄNNA HJÄLPMEDEL Placering av allmänna hjälpmedel Innan arbetet påbörjas, skall entreprenören samråda med beställaren beträffande ev upplagsplatser mm. Förläggningsbod som tillhandahålls Entreprenören tillhandahålls förläggningsbod innehållande 3+2 sängplatser, pentry, dusch och bastu. Städning mm åvilar entreprenören. Tillfällig elförsörjning Tillfällig elförsörjning kan erhållas kostnadsfritt i befintliga uttag. Tillfällig va-försörjning Tillfällig VA kan erhållas kostnadsfritt i befintliga uttag. Skydd av arbete och egendom mm Arbetarskyddsanordningar Entreprenören svarar för samtliga skyddsanordningar för eget arbete och skyddsanordningar för angränsande verksamhet i anledning av entreprenaden. AFJ AFJ.72 AFJ.752 ALLMÄNNA ARBETEN Renhållning Slutrengöring Omfattar kanaler, automatikskåp och aggregat 7

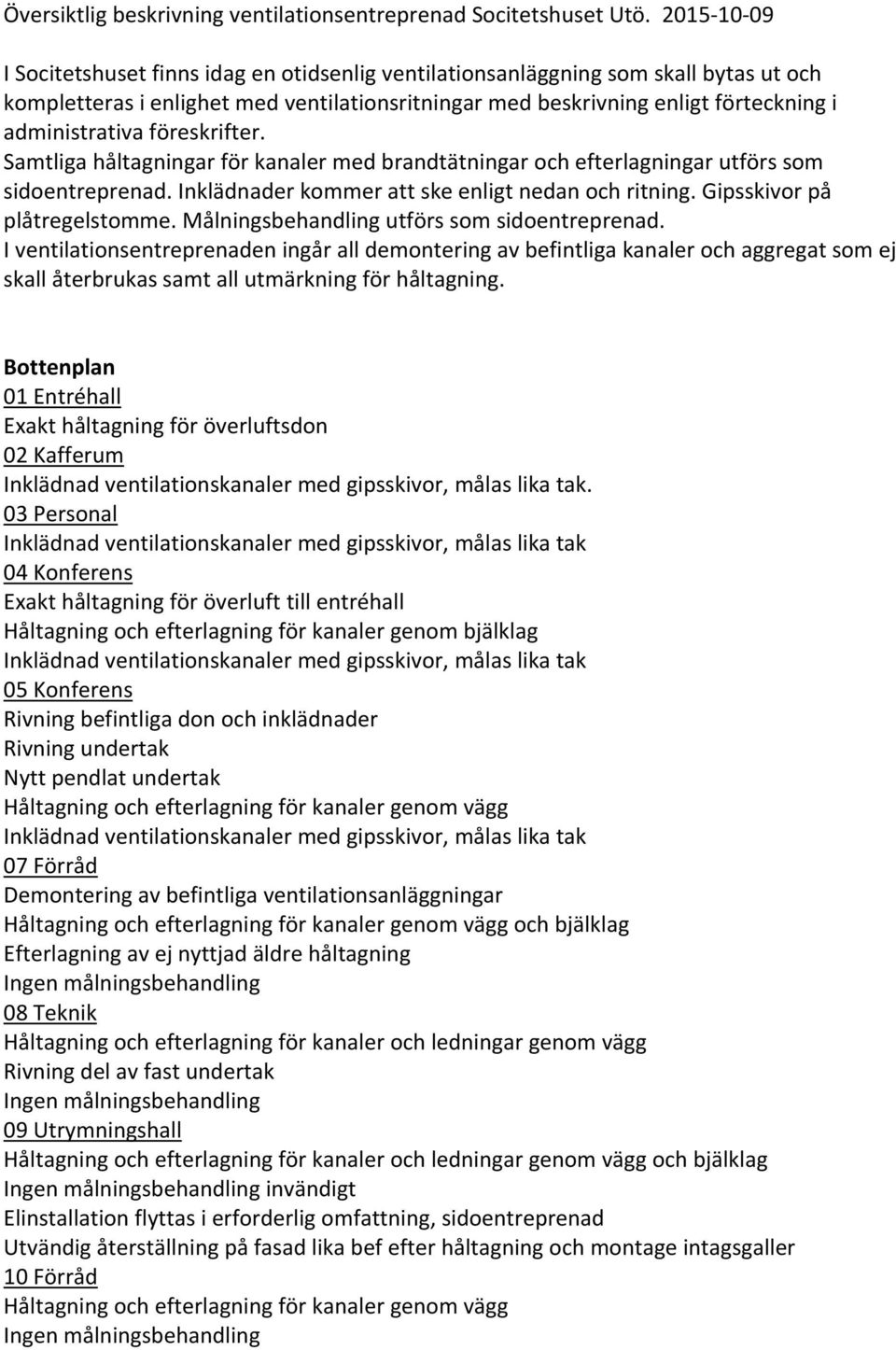

8 Översiktlig beskrivning ventilationsentreprenad Socitetshuset Utö I Socitetshuset finns idag en otidsenlig ventilationsanläggning som skall bytas ut och kompletteras i enlighet med ventilationsritningar med beskrivning enligt förteckning i administrativa föreskrifter. Samtliga håltagningar för kanaler med brandtätningar och efterlagningar utförs som sidoentreprenad. Inklädnader kommer att ske enligt nedan och ritning. Gipsskivor på plåtregelstomme. Målningsbehandling utförs som sidoentreprenad. I ventilationsentreprenaden ingår all demontering av befintliga kanaler och aggregat som ej skall återbrukas samt all utmärkning för håltagning. Bottenplan 01 Entréhall Exakt håltagning för överluftsdon 02 Kafferum Inklädnad ventilationskanaler med gipsskivor, målas lika tak. 03 Personal Inklädnad ventilationskanaler med gipsskivor, målas lika tak 04 Konferens Exakt håltagning för överluft till entréhall Håltagning och efterlagning för kanaler genom bjälklag Inklädnad ventilationskanaler med gipsskivor, målas lika tak 05 Konferens Rivning befintliga don och inklädnader Rivning undertak Nytt pendlat undertak Håltagning och efterlagning för kanaler genom vägg Inklädnad ventilationskanaler med gipsskivor, målas lika tak 07 Förråd Demontering av befintliga ventilationsanläggningar Håltagning och efterlagning för kanaler genom vägg och bjälklag Efterlagning av ej nyttjad äldre håltagning Ingen målningsbehandling 08 Teknik Håltagning och efterlagning för kanaler och ledningar genom vägg Rivning del av fast undertak Ingen målningsbehandling 09 Utrymningshall Håltagning och efterlagning för kanaler och ledningar genom vägg och bjälklag Ingen målningsbehandling invändigt Elinstallation flyttas i erforderlig omfattning, sidoentreprenad Utvändig återställning på fasad lika bef efter håltagning och montage intagsgaller 10 Förråd Håltagning och efterlagning för kanaler genom vägg Ingen målningsbehandling

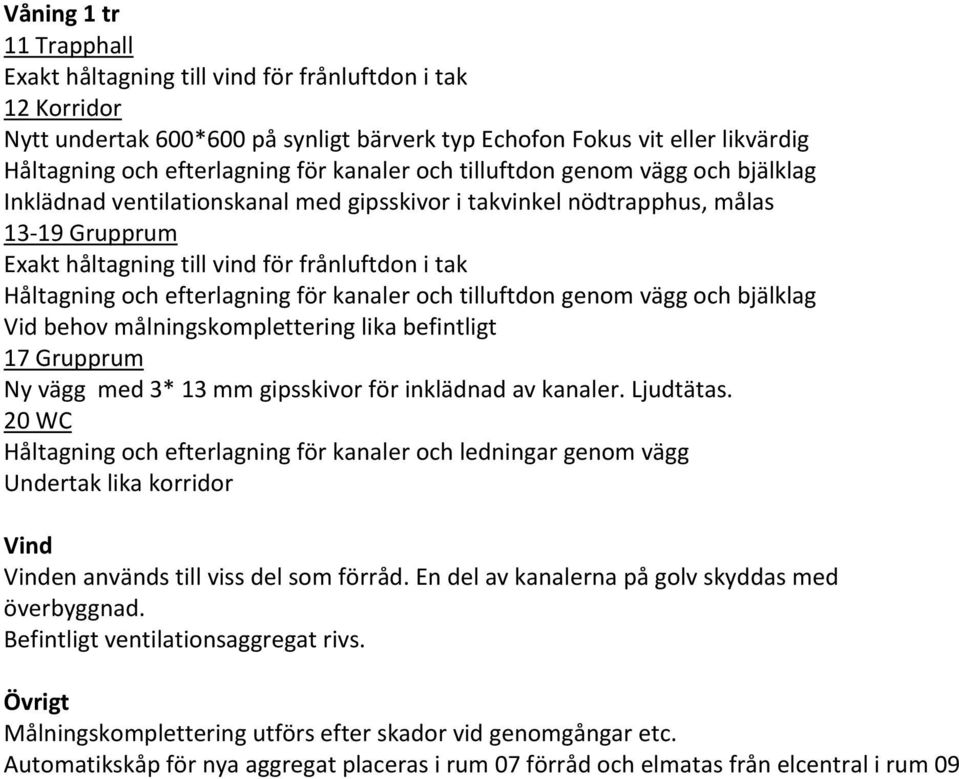

9 Våning 1 tr 11 Trapphall Exakt håltagning till vind för frånluftdon i tak 12 Korridor Nytt undertak 600*600 på synligt bärverk typ Echofon Fokus vit eller likvärdig Håltagning och efterlagning för kanaler och tilluftdon genom vägg och bjälklag Inklädnad ventilationskanal med gipsskivor i takvinkel nödtrapphus, målas Grupprum Exakt håltagning till vind för frånluftdon i tak Håltagning och efterlagning för kanaler och tilluftdon genom vägg och bjälklag Vid behov målningskomplettering lika befintligt 17 Grupprum Ny vägg med 3* 13 mm gipsskivor för inklädnad av kanaler. Ljudtätas. 20 WC Håltagning och efterlagning för kanaler och ledningar genom vägg Undertak lika korridor Vind Vinden används till viss del som förråd. En del av kanalerna på golv skyddas med överbyggnad. Befintligt ventilationsaggregat rivs. Övrigt Målningskomplettering utförs efter skador vid genomgångar etc. Automatikskåp för nya aggregat placeras i rum 07 förråd och elmatas från elcentral i rum 09

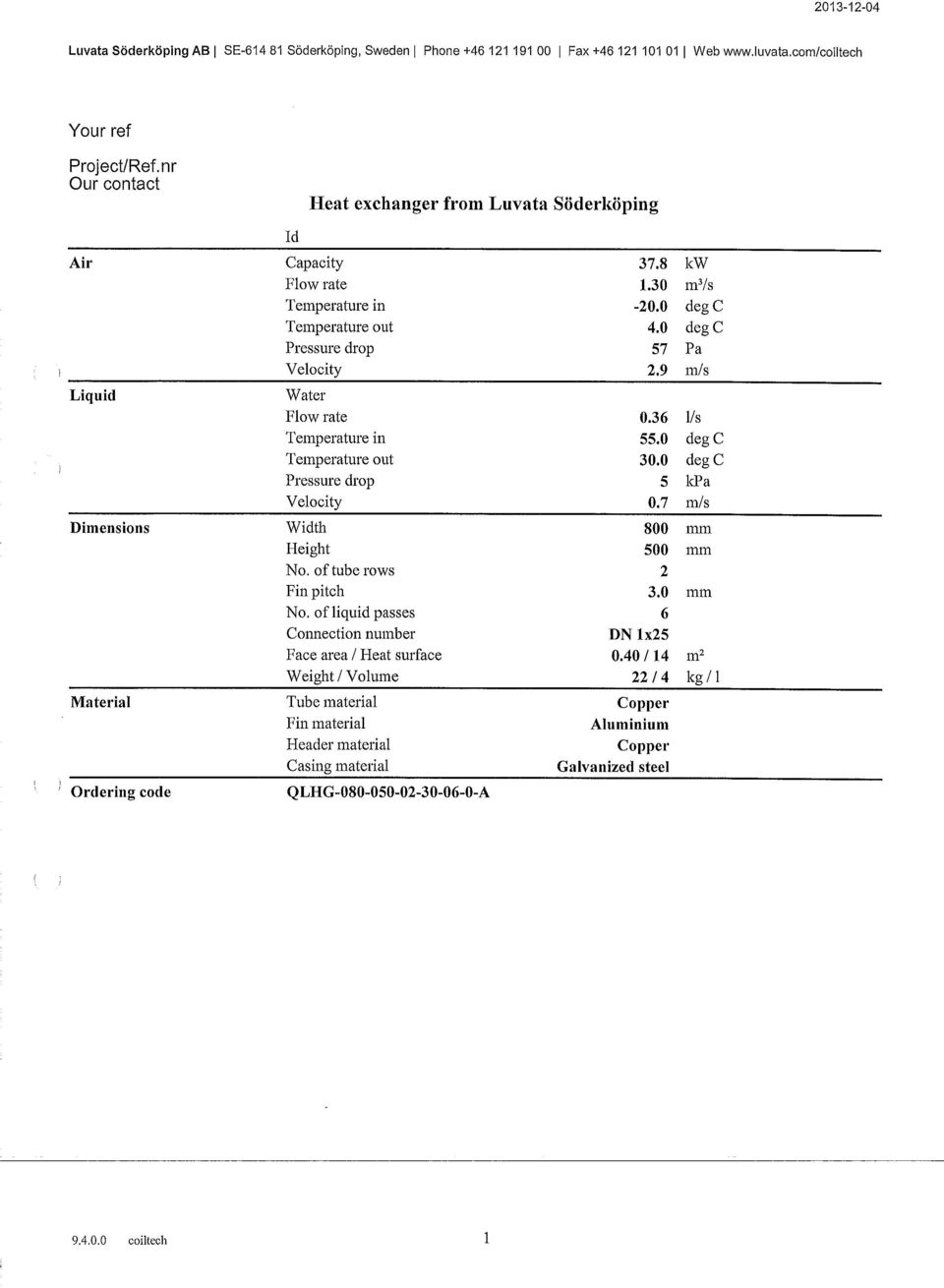

10

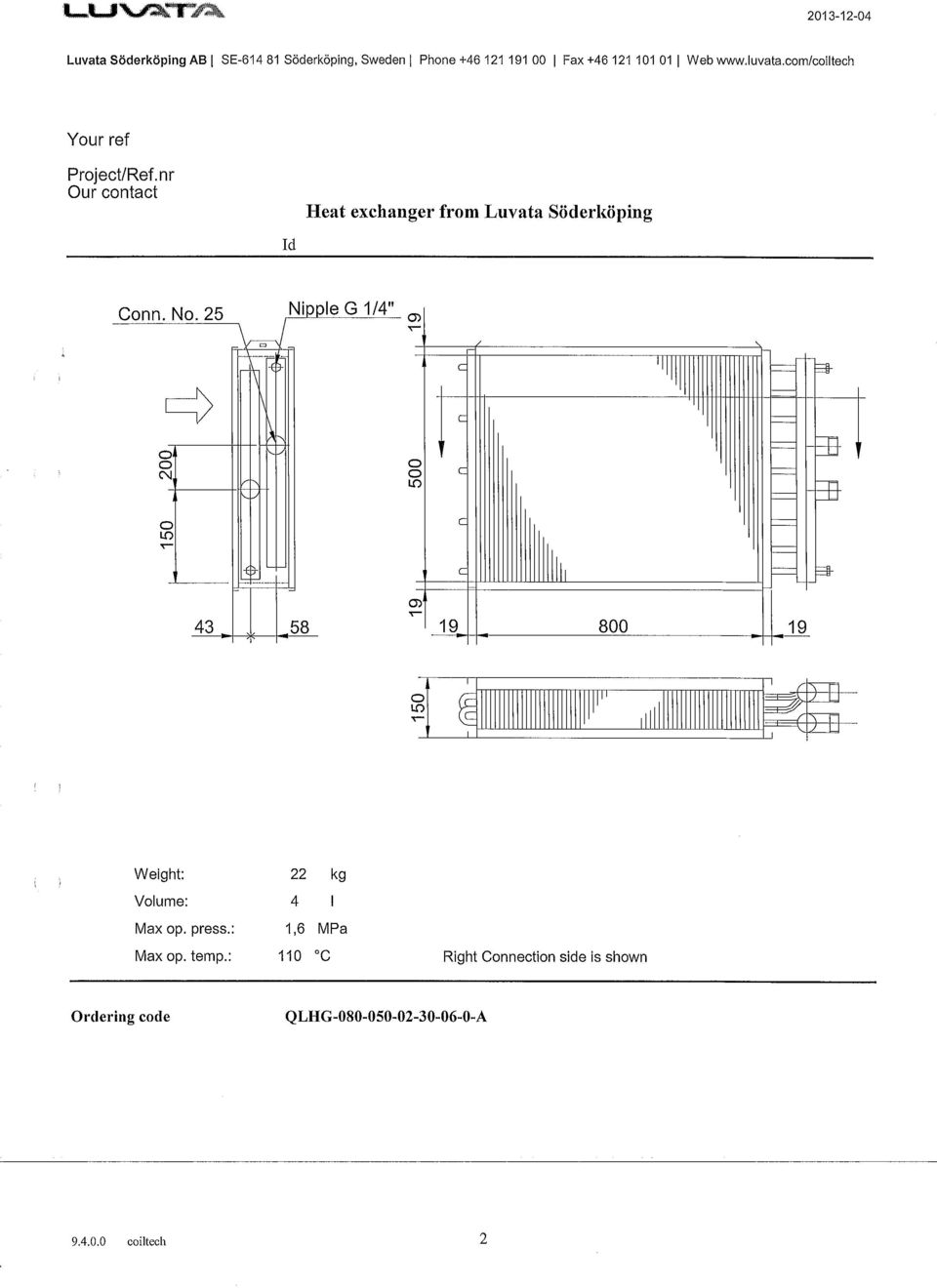

11

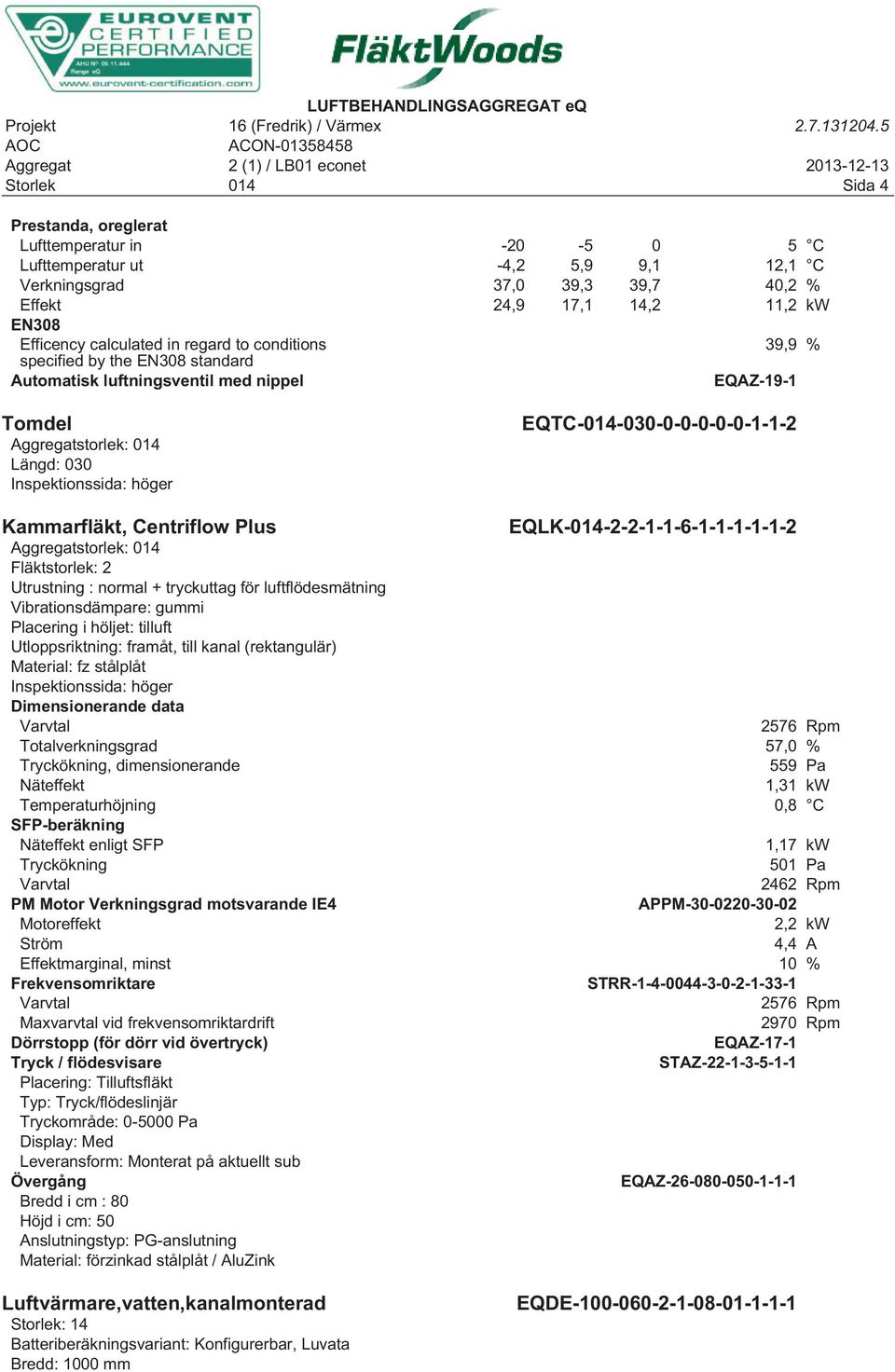

12 SHG1-VÅ1 Typ: TA-SHUNT 32K-51 Storlek (prim/sek): DN 32/32 Isolering: Kyla Utförande: 54: Frånluft uppåt, tilluft till höger Styrventil: 3-vägs, CV316 MZ, Kvs 6,3 Ställdon: TA-MC15, 24V Pump: Wilo Stratos 30/ Kod: Flöde prim: Min tillg. höjd prim: Flöde sek: Tryckfall sek: CV316MZ-6,3/32K-54-0,72/23-0,72/4 0,72 l/s 23 kpa 0,72 l/s 4 kpa Inkl. Expansionskärl: Statico, 35 l, 3 bar Säkerhetsventil: 3 bar Tryckmätare: 0-4 Bar Samlingsrör: Automatisk avluftningsventil: Avstägningsventil för påfyllning: Systemvätska 30 % Etylenglykol VÄRMEX KONSULT ERICSSON MARKSTRÖM AB Postadress E-post VAT nr Telefon Telefax Plusgiro Bankgiro Solkraftsvägen Stockholm Fnamn.enamn@varmex.se SE SHG1-VÅ1 Sidan 1 av 1
