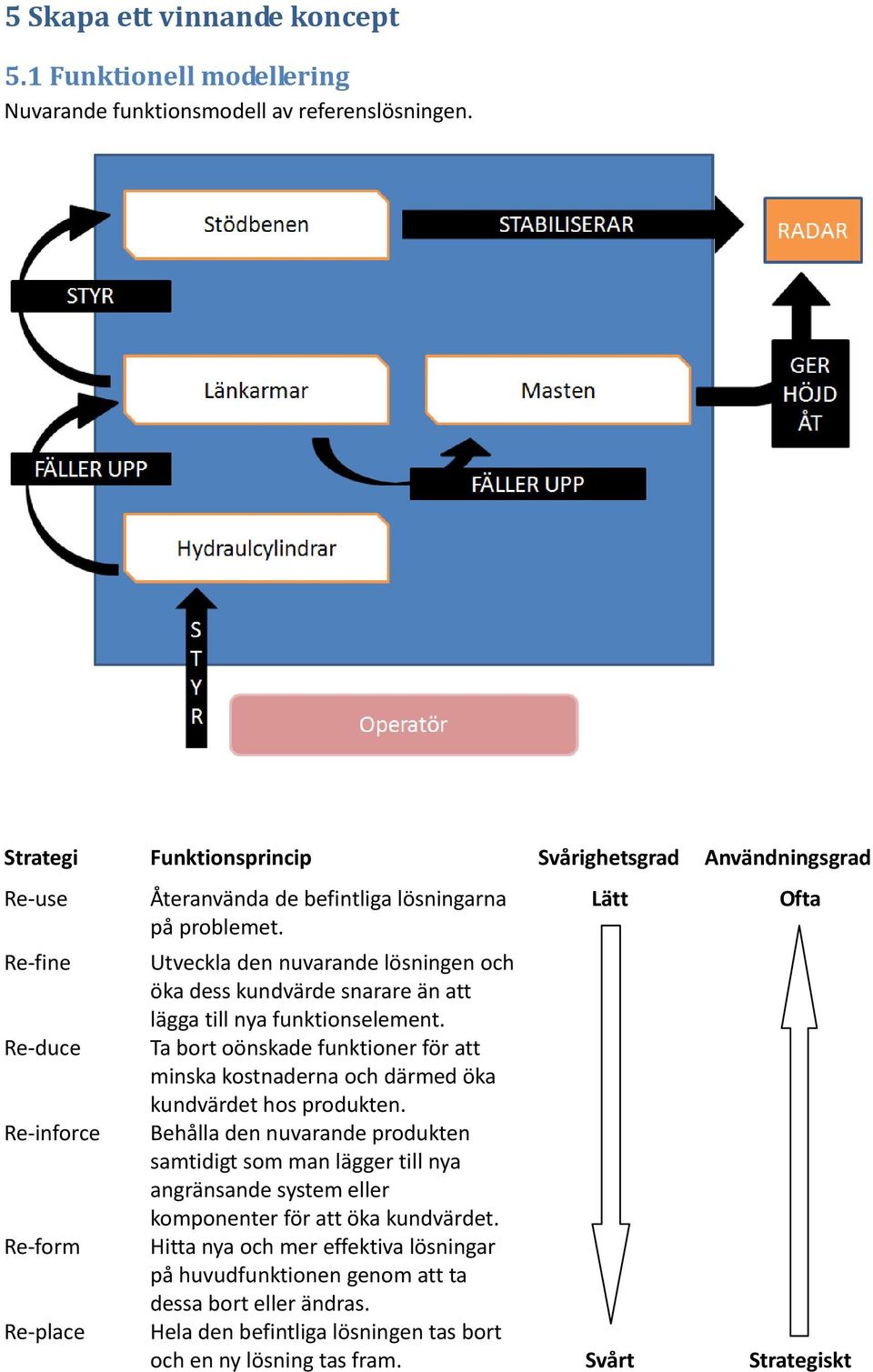

1 5 Skapa ett vinnande koncept 5.1 Funktionell modellering Nuvarande funktionsmodell av referenslösningen. Strategi Funktionsprincip Svårighetsgrad Användningsgrad Re-use Återanvända de befintliga lösningarna Lätt Ofta på problemet. Re-fine Utveckla den nuvarande lösningen och öka dess kundvärde snarare än att lägga till nya funktionselement. Re-duce Ta bort oönskade funktioner för att minska kostnaderna och därmed öka kundvärdet hos produkten. Re-inforce Behålla den nuvarande produkten samtidigt som man lägger till nya angränsande system eller komponenter för att öka kundvärdet. Re-form Hitta nya och mer effektiva lösningar på huvudfunktionen genom att ta dessa bort eller ändras. Re-place Hela den befintliga lösningen tas bort och en ny lösning tas fram. Svårt Strategiskt

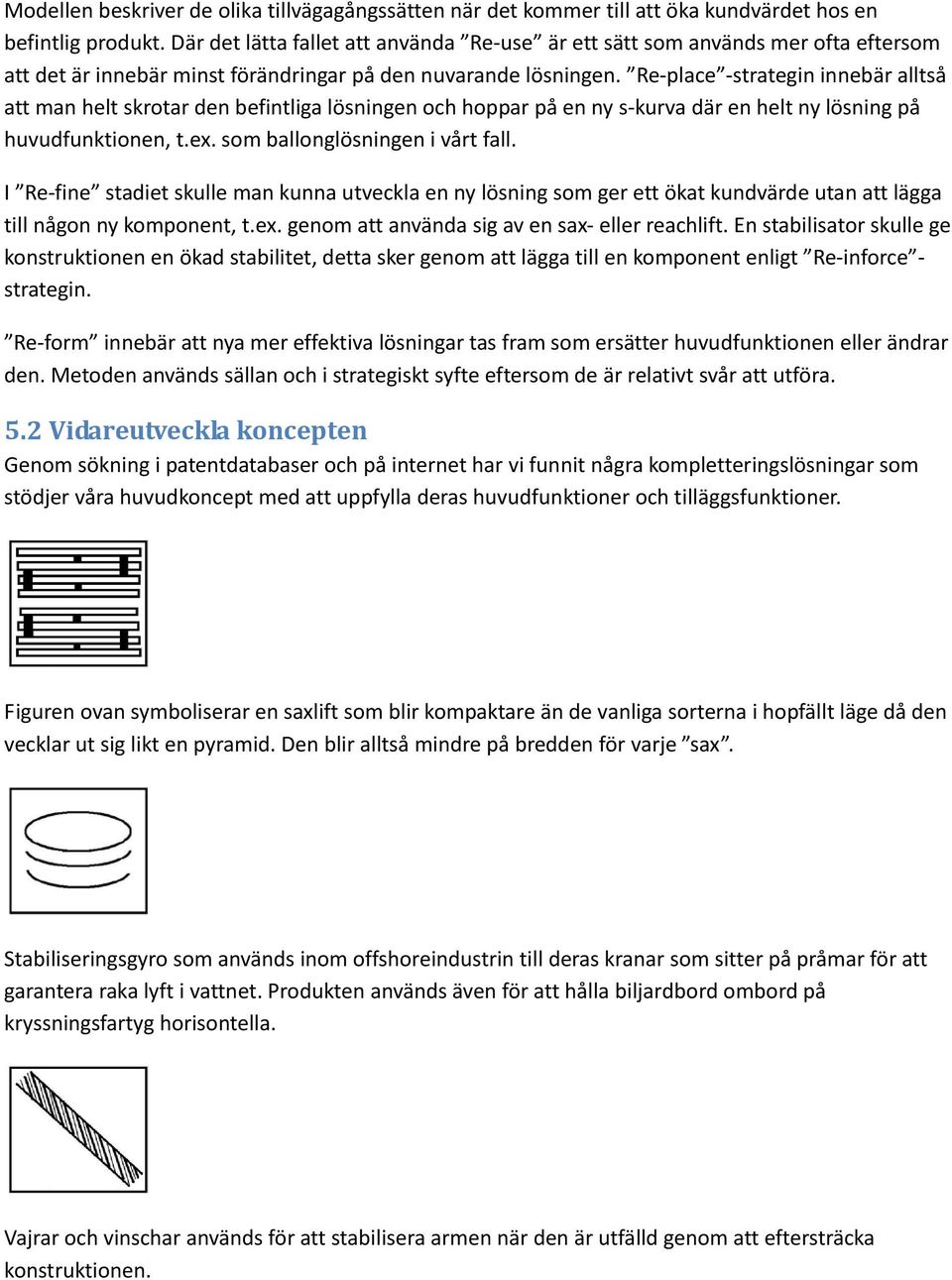

2 Modellen beskriver de olika tillvägagångssätten när det kommer till att öka kundvärdet hos en befintlig produkt. Där det lätta fallet att använda Re-use är ett sätt som används mer ofta eftersom att det är innebär minst förändringar på den nuvarande lösningen. Re-place -strategin innebär alltså att man helt skrotar den befintliga lösningen och hoppar på en ny s-kurva där en helt ny lösning på huvudfunktionen, t.ex. som ballonglösningen i vårt fall. I Re-fine stadiet skulle man kunna utveckla en ny lösning som ger ett ökat kundvärde utan att lägga till någon ny komponent, t.ex. genom att använda sig av en sax- eller reachlift. En stabilisator skulle ge konstruktionen en ökad stabilitet, detta sker genom att lägga till en komponent enligt Re-inforce - strategin. Re-form innebär att nya mer effektiva lösningar tas fram som ersätter huvudfunktionen eller ändrar den. Metoden används sällan och i strategiskt syfte eftersom de är relativt svår att utföra. 5.2 Vidareutveckla koncepten Genom sökning i patentdatabaser och på internet har vi funnit några kompletteringslösningar som stödjer våra huvudkoncept med att uppfylla deras huvudfunktioner och tilläggsfunktioner. Figuren ovan symboliserar en saxlift som blir kompaktare än de vanliga sorterna i hopfällt läge då den vecklar ut sig likt en pyramid. Den blir alltså mindre på bredden för varje sax. Stabiliseringsgyro som används inom offshoreindustrin till deras kranar som sitter på pråmar för att garantera raka lyft i vattnet. Produkten används även för att hålla biljardbord ombord på kryssningsfartyg horisontella. Vajrar och vinschar används för att stabilisera armen när den är utfälld genom att eftersträcka konstruktionen.

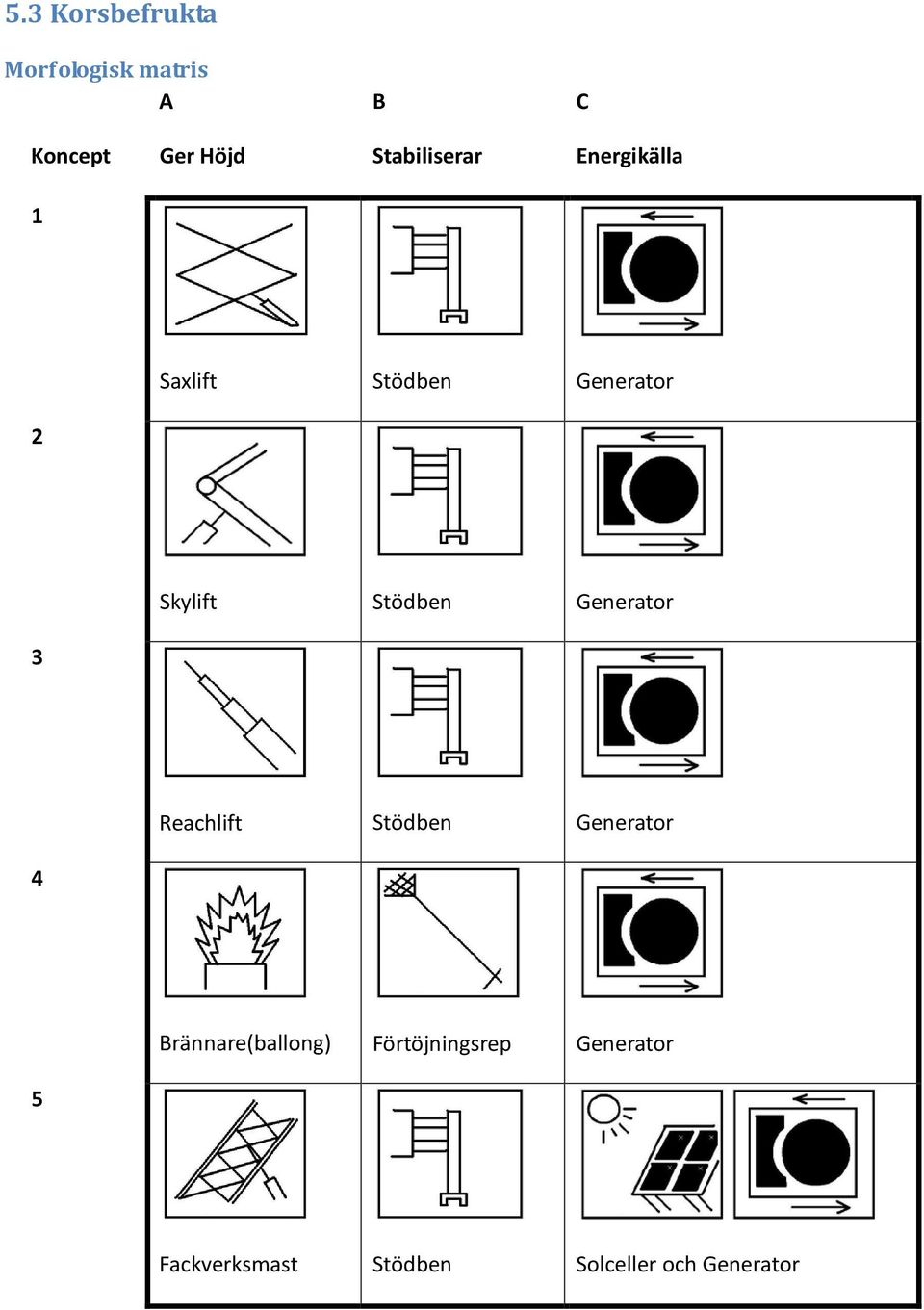

3 5.3 Korsbefrukta Morfologisk matris A B C Koncept Ger Höjd Stabiliserar Energikälla 1 2 Saxlift Stödben Generator 3 Skylift Stödben Generator 4 Reachlift Stödben Generator 5 Brännare(ballong) Förtöjningsrep Generator Fackverksmast Stödben Solceller och Generator

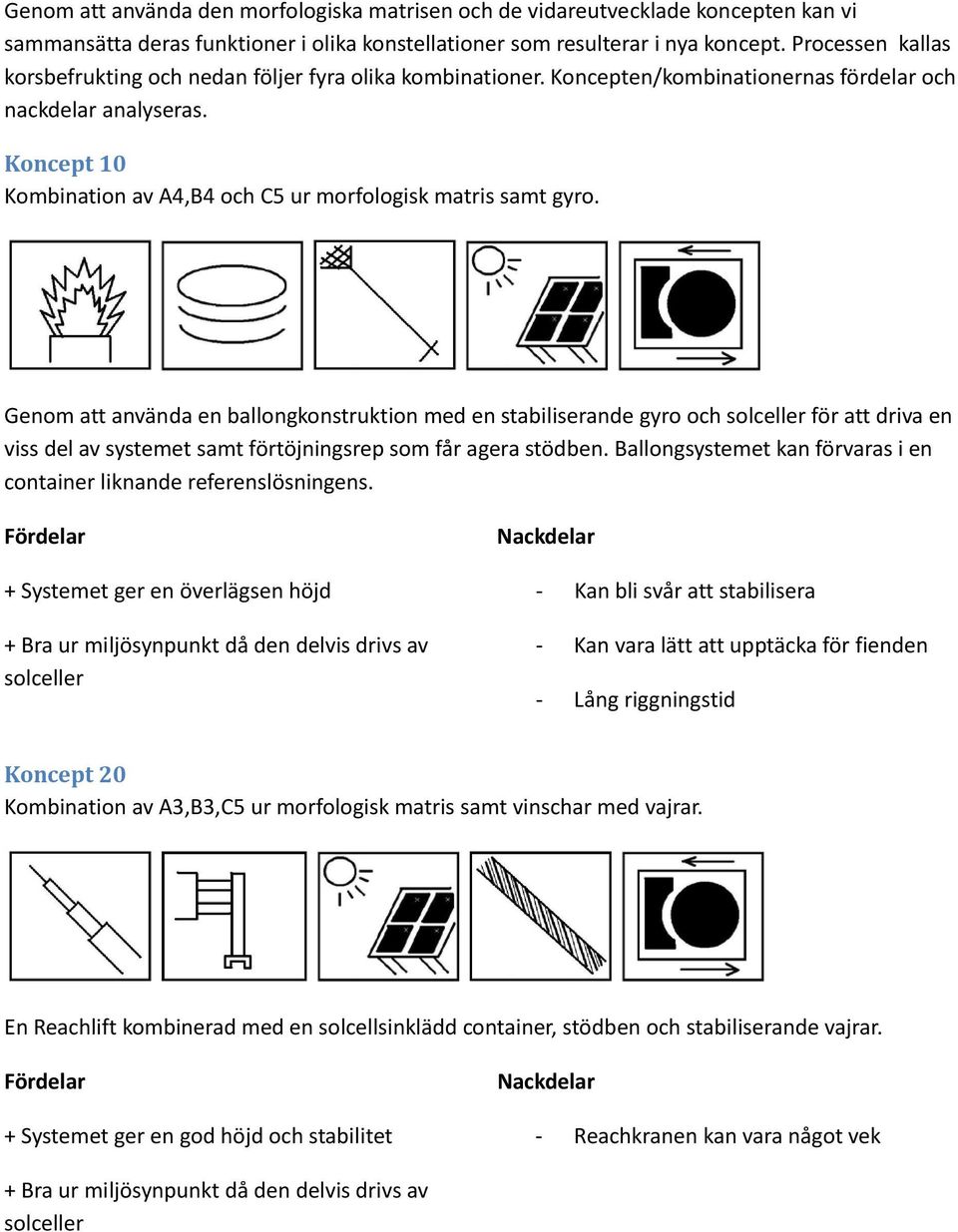

4 Genom att använda den morfologiska matrisen och de vidareutvecklade koncepten kan vi sammansätta deras funktioner i olika konstellationer som resulterar i nya koncept. Processen kallas korsbefrukting och nedan följer fyra olika kombinationer. Koncepten/kombinationernas fördelar och nackdelar analyseras. Koncept 10 Kombination av A4,B4 och C5 ur morfologisk matris samt gyro. Genom att använda en ballongkonstruktion med en stabiliserande gyro och solceller för att driva en viss del av systemet samt förtöjningsrep som får agera stödben. Ballongsystemet kan förvaras i en container liknande referenslösningens. Fördelar + Systemet ger en överlägsen höjd + Bra ur miljösynpunkt då den delvis drivs av solceller Nackdelar - Kan bli svår att stabilisera - Kan vara lätt att upptäcka för fienden - Lång riggningstid Koncept 20 Kombination av A3,B3,C5 ur morfologisk matris samt vinschar med vajrar. En Reachlift kombinerad med en solcellsinklädd container, stödben och stabiliserande vajrar. Fördelar + Systemet ger en god höjd och stabilitet Nackdelar - Reachkranen kan vara något vek + Bra ur miljösynpunkt då den delvis drivs av solceller

5 Koncept 30 Kombination av B3,C5 ur morfologisk matris samt vinschar med vajrar och en saxpyramidslift. En saxpyramid kombinerad med en solcellsinklädd container, stödben och stabiliserande vajrar. Fördelar + Systemet ger en god höjd och stabilitet Nackdelar - Avancerad konstruktion + Bra ur miljösynpunkt då den delvis drivs av solceller Koncept 40 Kombination av A5,C4 och B5 ur morfologisk matris samt vinschar med vajrar. En fackverksmast kombinerad med stödben och stabiliserande vajrar. Fördelar Nackdelar + Systemet ger en god höjd och stabilitet - Kan motverka sin egna stabilitet om masten inte är helt vertikal när vajrarna spänns upp. - Skrymmande konstruktion

6 Pugh-matris Konceptens fördelar och nackdelar analyseras vidare med hjälp av Pugh-matrisen. Först väljs nuvarande lösning som referens mot de 4 koncepten. Giraffe AMB 2:gen Högre höjd Lättare konstruktion Miljövänligare Stabilare Klarar tyngre radar Mer skrymmande Kortare riggtid Lättupptäckt Återanvända lösningarna Summa Summa Summa Totalsumma Rangordning Gå vidare med konceptet Nej Nej Ja Nej

7 Nu använder vi det vinnande konceptet från föregående matris som referens Giraffe AMB 2:gen Högre höjd Lättare konstruktion Miljövänligare Stabilare Klarar tyngre radar Mer skrymmande Kortare riggtid Lättupptäckt Återanvända lösningarna Summa Summa Summa Totalsumma Rangordning Delad 2:plats Gå vidare med konceptet Nej Nej Nej Nej Pugh-matrisen ovan visar ännu tydligare än innan att koncept 30 är det vinnande konceptet. Den visar dock även att koncept 20 har potential men då vi tidigare konstaterat att den skulle kunna bli för vek är det inte något som vi är villiga att gå vidare med.

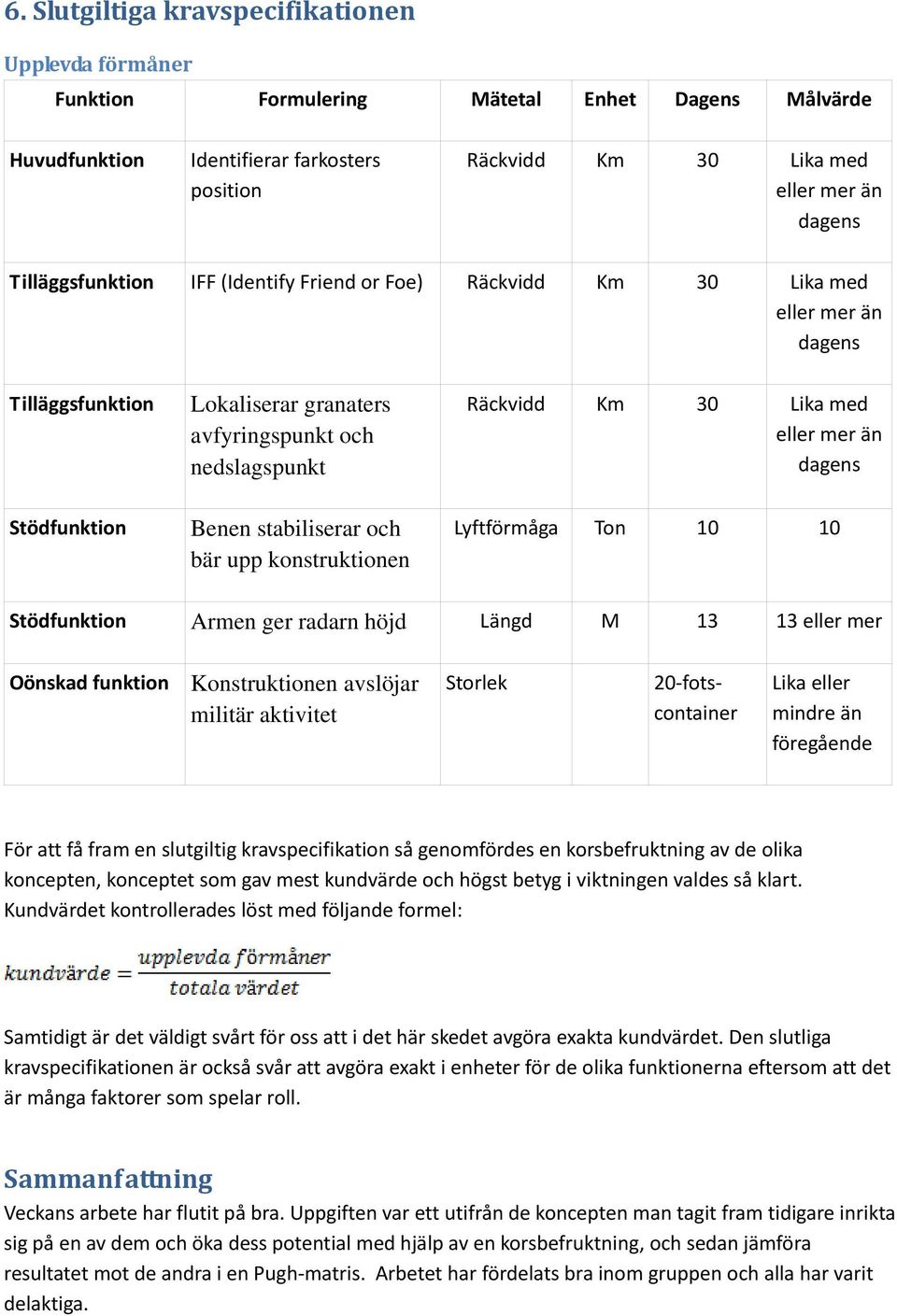

8 6. Slutgiltiga kravspecifikationen Upplevda förmåner Funktion Formulering Mätetal Enhet Dagens Målvärde Huvudfunktion Identifierar farkosters position Räckvidd Km 30 Lika med eller mer än dagens Tilläggsfunktion IFF (Identify Friend or Foe) Räckvidd Km 30 Lika med eller mer än dagens Tilläggsfunktion Stödfunktion Lokaliserar granaters avfyringspunkt och nedslagspunkt Benen stabiliserar och bär upp konstruktionen Räckvidd Km 30 Lika med eller mer än dagens Lyftförmåga Ton Stödfunktion Armen ger radarn höjd Längd M eller mer Oönskad funktion Konstruktionen avslöjar militär aktivitet Storlek 20-fotscontainer Lika eller mindre än föregående För att få fram en slutgiltig kravspecifikation så genomfördes en korsbefruktning av de olika koncepten, konceptet som gav mest kundvärde och högst betyg i viktningen valdes så klart. Kundvärdet kontrollerades löst med följande formel: Samtidigt är det väldigt svårt för oss att i det här skedet avgöra exakta kundvärdet. Den slutliga kravspecifikationen är också svår att avgöra exakt i enheter för de olika funktionerna eftersom att det är många faktorer som spelar roll. Sammanfattning Veckans arbete har flutit på bra. Uppgiften var ett utifrån de koncepten man tagit fram tidigare inrikta sig på en av dem och öka dess potential med hjälp av en korsbefruktning, och sedan jämföra resultatet mot de andra i en Pugh-matris. Arbetet har fördelats bra inom gruppen och alla har varit delaktiga.
