1(6) / Enheten för Grundvatten Anders Carlstedt,

Transkript

1 Vårt datum (6) Vår beteckning/our reference /2012 Ert datum/your date Enheten för Grundvatten Er beteckning/your reference Handläggare, direkttelefon/our reference, telephone Anders Carlstedt, Samhällsbyggnadsförvaltningen Avdelning Infrastruktur Visborgsallén VISBY VISBYS GRUNDVATTENTÄKTER- JUSTERING AV FÖRSLAG TILL SKYDDSOMRÅDE Bilagor Bilaga 1. Bilaga 2. Bilaga 3. SGU:s skyddzonzgränser 2005 samt områden där revision utförts 2013 Tekniska förvaltningens avgränsning av skyddszoner och av SGU 2013 föreslagna skyddszonsgränser Av SGU 2013 föreslagna sjyddszonzgfränser I rapport daterad med tillhörande bilagor har Sveriges geologiska undersökning (SGU) redovisat förslag till revidering av skyddszonsgränser för Visbys vattentäkter samt grunderna för förslagen. SGU:s förslag redovisades vid samrådsmöten 2007 i Visby och Stenkyrka. Detta förslag har senare bearbetats av f.d. Tekniska förvaltningen, Gotlands kommun. SGU har genom Claudia Castillo, Samhällsbyggnadsförvaltningen, Region Gotland, nu erhållit uppdraget att på nytt göra en genomgång av det lämnade förslaget till avgränsning av skyddszoner, beställning Grunderna för SGU:s avgränsning av de olika skyddszonerna har redovisats i ovannämnda rapport men sammanfattas i det följande. Utöver de i Naturvårdsverkets handbok (2003:6) generella anvisningarna för indelning och avgränsning av skyddszoner har i fallet med Visbys grundvattentäkter också beaktats möjligheten att långsiktigt säkerställa skyddet av en grundvattenförekomst av vikt för såväl nutida som framtida vattenförsöjning. Detta innebär att även områden, som nu inte tas i anspråk, ges ett formellt skydd mot exploatering som kan hota grundvattenförekomsten kvantitativt och kvalitativt. Stöd för ett sådant initiativ finns i MB 7 kap. 21 och 22. Därigenom kom skyddsområdet att bli större än vad som motiveras av aktuellt ianspråktagande. Det kom att ingå i SGU:s uppdrag att väga in också

2 2(6) eventuella framtida exploateringsområden eftersom det enligt SGU:s uppfattning finns möjligheter att nyetablera uttagsområden. Skyddszonsavgränsningarna har i första hand skett på hydrogeologiska grunder, d.v.s grundvattnets strömningsriktningar, kalkstensberggrundens karaktär och det naturliga skyddet på markytan i form av jordtäcke (sammansättning, lagerföljd och tjocklek). Ambitionen har såväl tidigare som nu varit att föreslagna gränser i möjligaste mån ska vara identifierbara i terrängen. Därför har i första hand vägar och vattendrag följts men också fastighetsgränser. Det har inte helt kunnat undvikas att en gräns har fått dras mellan två identifierbara företeelser utan att gränsen följer en identifierbar företeelse. Kartunderlaget har utgjorts av fastighetskartan som erhållits av Samhällsbyggnadsförvaltningen. Ambitionen i noggrannhet har varit att det inte ska kunna uppstå tvivel om vilken verklig företeelse gränsen avsetts följa. Den nu genomförda revideringen har resulterat i smärre justeringar av tidigare (2005) föreslagna gränser med syftet att underlätta identifierbarheten av gränserna i terrängen. De föreslagna ändringarna bedöms inte innebära några förändringar med avseende på skyddet av grundvattnet. Beträffande Visby vattentäkt gjordes 2005 ett förslag till avgränsning av primär skyddszon. Detta förslag fanns inte med i det bearbetade förslag till skyddszoner som Tekniska förvaltningen gjorde eftersom vattentäkten inte avsågs användas. Nu har åter en användning av denna vattentäkt aktualiserats varför det ursprungliga förslaget till avgränsning av primär skyddszon, med en mindre justering, har återtagits. I det följande redovisas områden där justeringar har gjorts som påverkar större arealer och oftast bebyggda fastigheter. Delområdenas lägen framgår av bilaga 1. Använda beteckningar framgår av bilagorna 1 och 2.

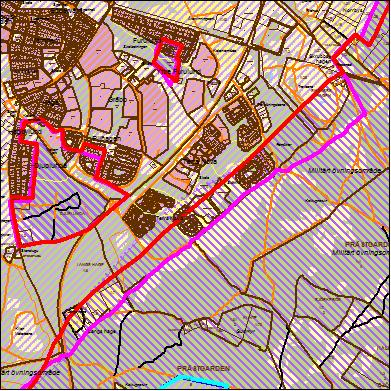

3 3(6) Delområde 1. Gränsen för primära skyddszonen har dragits mer längs landsvägar vilket underlättar identifieringen i terrängen. Furulund Langs hage Slättflis

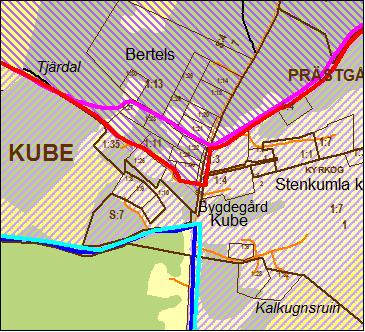

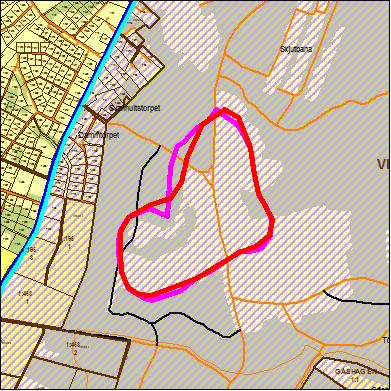

4 4(6) Delområde 2. Slättflis. Gränsen för primär skyddszon föreslås följa väg. Visby travbana föreslås ligga utanför den primära skyddszonen. Detta bedöms skapa mindre praktiska problem utan att skyddet av grundvattnet bedöms bli försämrat. Langs hage. Omotiverad utbuktning av föreslagen gräns för primär skyddszon, röd linje. Det naturliga skyddet i området är gott med mäktiga jordlager av sand som överlagrar morän/moränlera på berggrunden. Furulund. Föreslagen justering avser att underlätta identifieringen i terrängen av gränsen för den primära skyddszonen. Delområde 3. Gränsen för den primära skyddszonen, föreslås följa landsväg. Bedöms inte medföra att skyddet för grundvattnet försämras.

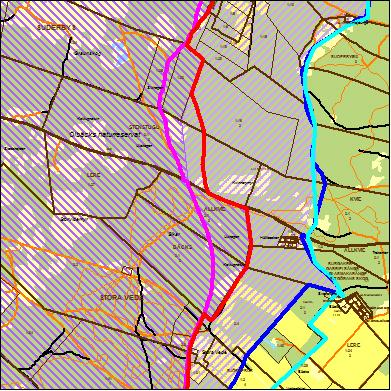

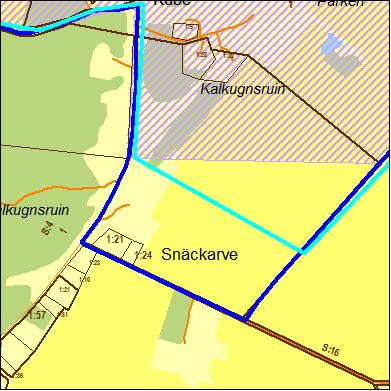

5 5(6) Delområde 4. Visby-. Ursprungsförslaget till den år 2005 gjorda avgränsningen av den primära skyddszonen har i slutförslaget justerats i mindre omfattning med utgångspunkt från jordartskartan. Delområde 5. Justering av den sekundära skyddszonen vid Snäckarve till fastighetsgräns-väg för att förenkla identifieringen av gränsen i verkligheten.

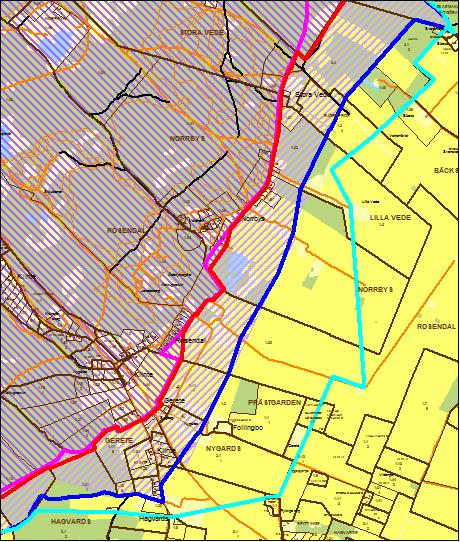

6 6(6) Delområde 6. Med anledning av framkomna synpunkter vid samrådsmöte 2007 och efter förnyad fältbesiktning. Då gjordes justeringar av gränsen för den sekundära skyddszonen mellan Follingbovägen i söder och Vede i norr, huvudsakligen inom gården Rosendals ägor. Dessa ändringar kunde göras mot bakgrund av att jordarterna utgörs av morän/moränlera med relativt stor mäktighet vilket innebär ett förhållandevis gott naturligt skydd av grundvattnet mot förorening på markytan. Vidare kan området där bedömas vara ett utströmningsområde, d.v.s. grundvattnet rör sig uppåt mot markytan vilket också innebär ett skydd mot förorening. Enligt uppdrag Anders Carlstedt
