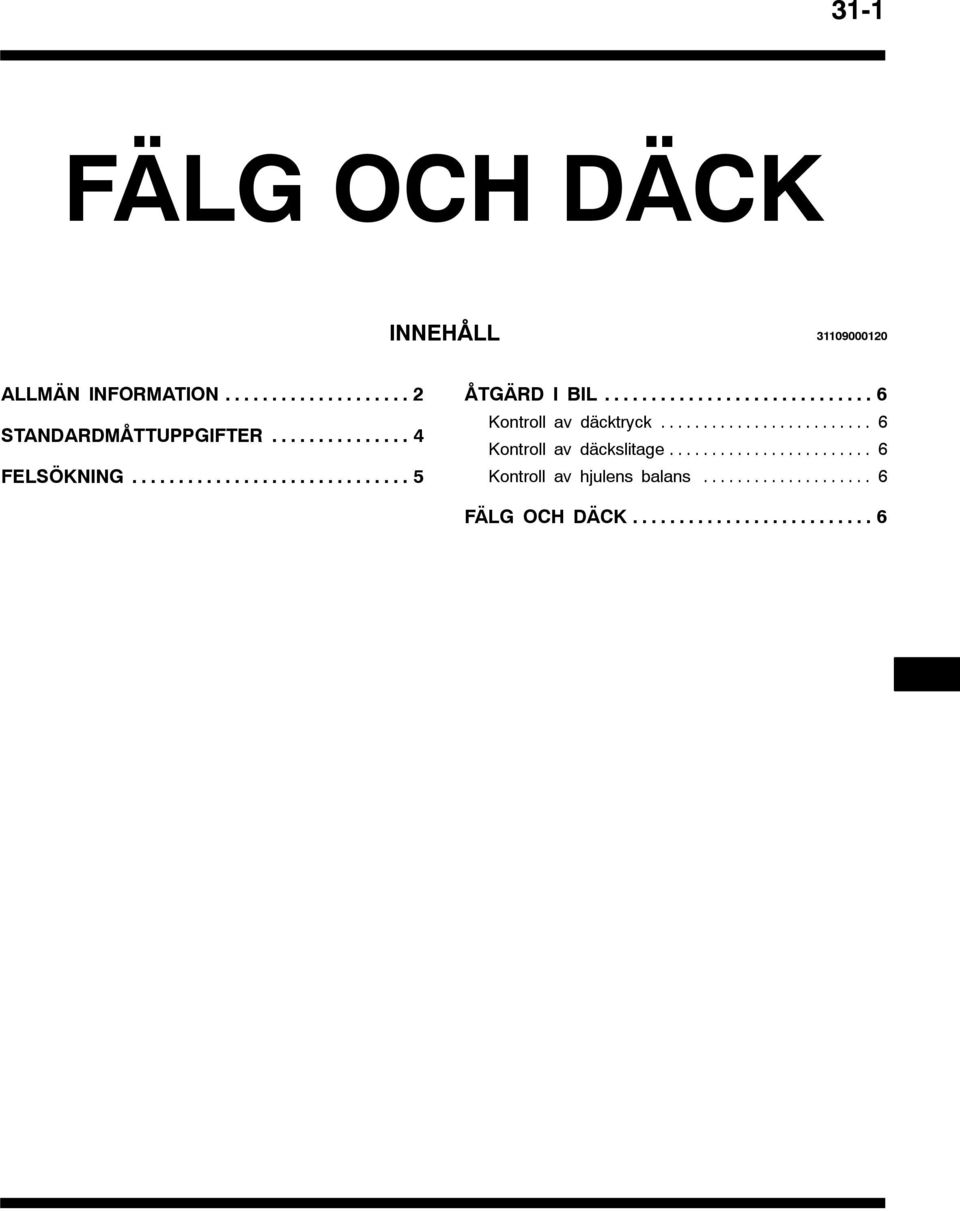

1 31-1 FÄLG OCH DÄCK INNEHÅLL ALLMÄN INFORMATION... 2 STANDARDMÅTTUPPGIFTER... 4 FELSÖKNING... 5 ÅTGÄRD I BIL... 6 Kontroll av däcktryck... 6 Kontroll av däckslitage... 6 Kontroll av hjulens balans... 6 FÄLG OCH DÄCK... 6

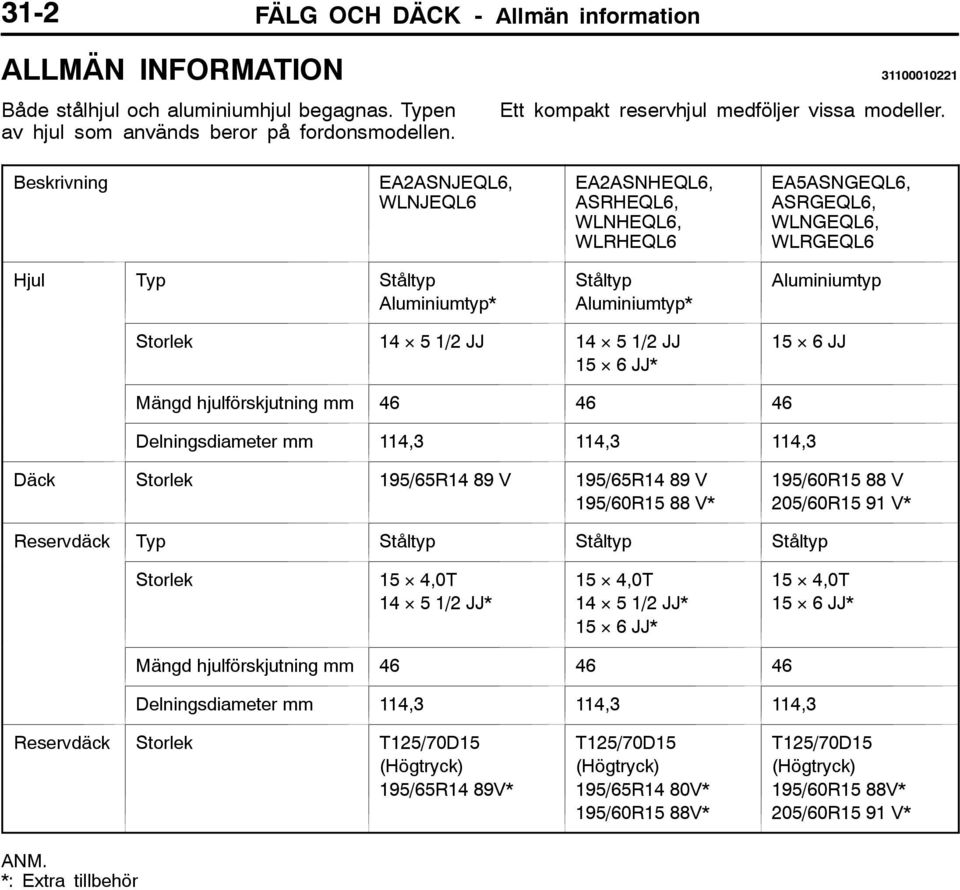

2 31-2 FÄLG OCH DÄCK - Allmän information ALLMÄN INFORMATION Både stålhjul och aluminiumhjul begagnas. Typen av hjul som används beror på fordonsmodellen. Ett kompakt reservhjul medföljer vissa modeller. EA2ASNJEQL6, WLNJEQL6 EA2ASNHEQL6, ASRHEQL6, WLNHEQL6, WLRHEQL6 EA5ASNGEQL6, ASRGEQL6, WLNGEQL6, WLRGEQL6 Hjul Typ Aluminiumtyp Storlek /2 JJ /2 JJ 15 6JJ Däck Storlek 195/65R14 89 V 195/65R14 89 V Reservdäck Typ Storlek 15 4,0T /2 JJ* 15 4,0T /2 JJ* 15 4,0T Reservdäck Storlek T125/70D15 195/65R14 89V* *: Extra tillbehör T125/70D15 195/65R14 80V* 195/60R15 88V* T125/70D15 195/60R15 88V*

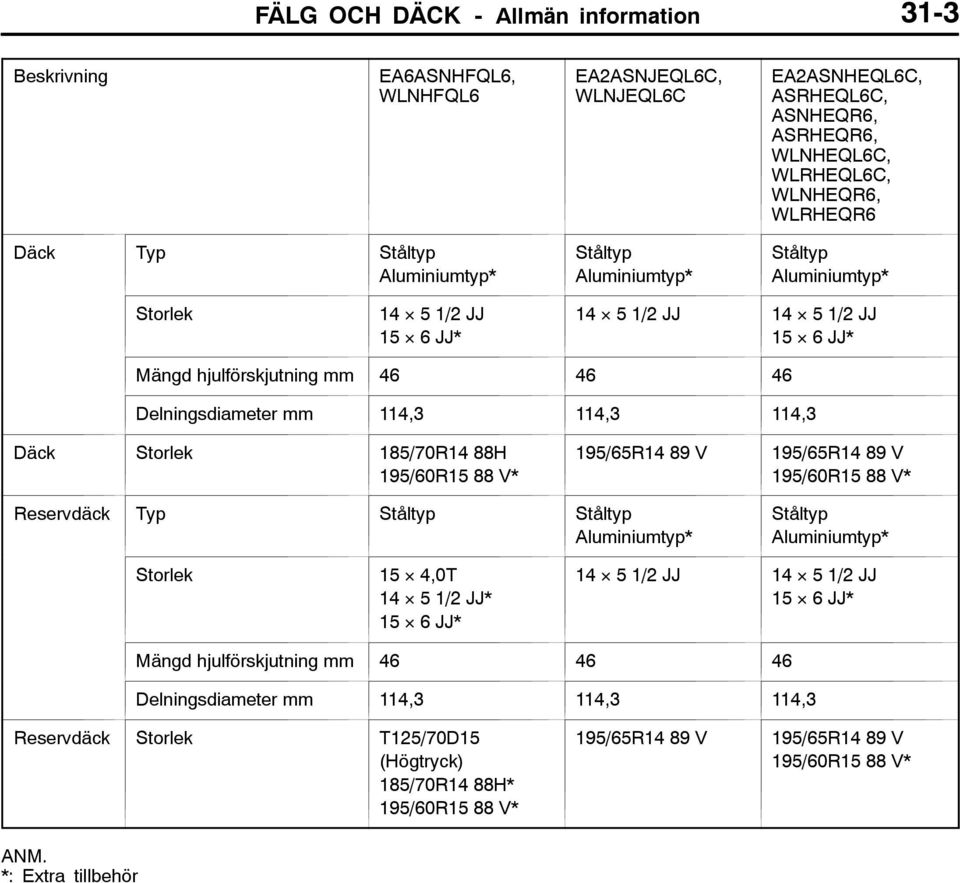

3 FÄLG OCH DÄCK - Allmän information 31-3 EA6ASNHFQL6, WLNHFQL6 EA2ASNJEQL6C, WLNJEQL6C EA2ASNHEQL6C, ASRHEQL6C, ASNHEQR6, ASRHEQR6, WLNHEQL6C, WLRHEQL6C, WLNHEQR6, WLRHEQR6 Däck Typ Storlek /2 JJ /2 JJ /2 JJ Däck Storlek 185/70R14 88H 195/65R14 89 V 195/65R14 89 V Reservdäck Typ Storlek 15 4,0T /2 JJ* /2 JJ /2 JJ Reservdäck Storlek T125/70D15 185/70R14 88H* 195/65R14 89 V 195/65R14 89 V *: Extra tillbehör

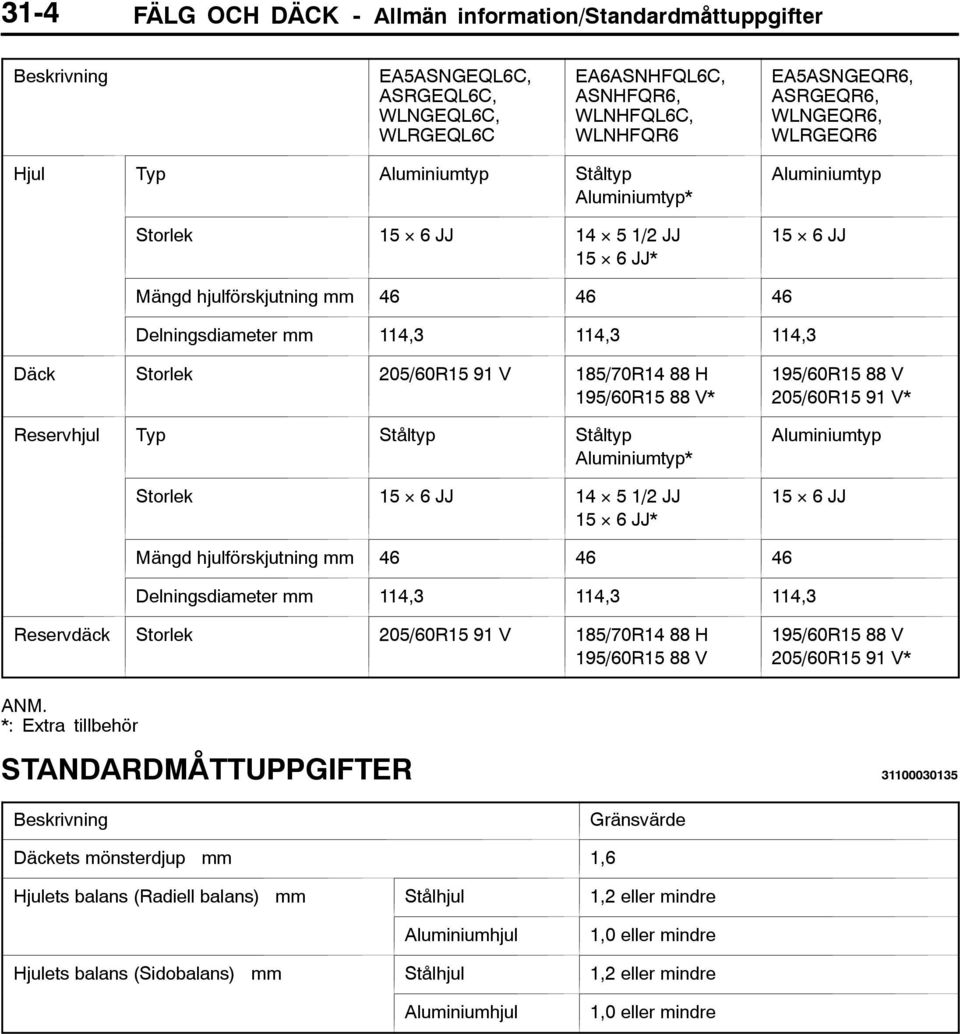

4 31-4 FÄLG OCH DÄCK - Allmän information/standardmåttuppgifter EA5ASNGEQL6C, ASRGEQL6C, WLNGEQL6C, WLRGEQL6C EA6ASNHFQL6C, ASNHFQR6, WLNHFQL6C, WLNHFQR6 EA5ASNGEQR6, ASRGEQR6, WLNGEQR6, WLRGEQR6 Hjul Typ Aluminiumtyp Storlek 15 6JJ /2 JJ Aluminiumtyp 15 6JJ Däck Storlek 205/60R15 91 V 185/70R14 88 H Reservhjul Typ Storlek 15 6JJ /2 JJ Aluminiumtyp 15 6JJ Reservdäck Storlek 205/60R15 91 V 185/70R14 88 H *: Extra tillbehör STANDARDMÅTTUPPGIFTER Gränsvärde Däckets mönsterdjup mm 1,6 Hjulets balans (Radiell balans) mm Stålhjul 1,2 eller mindre Aluminiumhjul 1,0 eller mindre Hjulets balans (Sidobalans) mm Stålhjul 1,2 eller mindre Aluminiumhjul 1,0 eller mindre

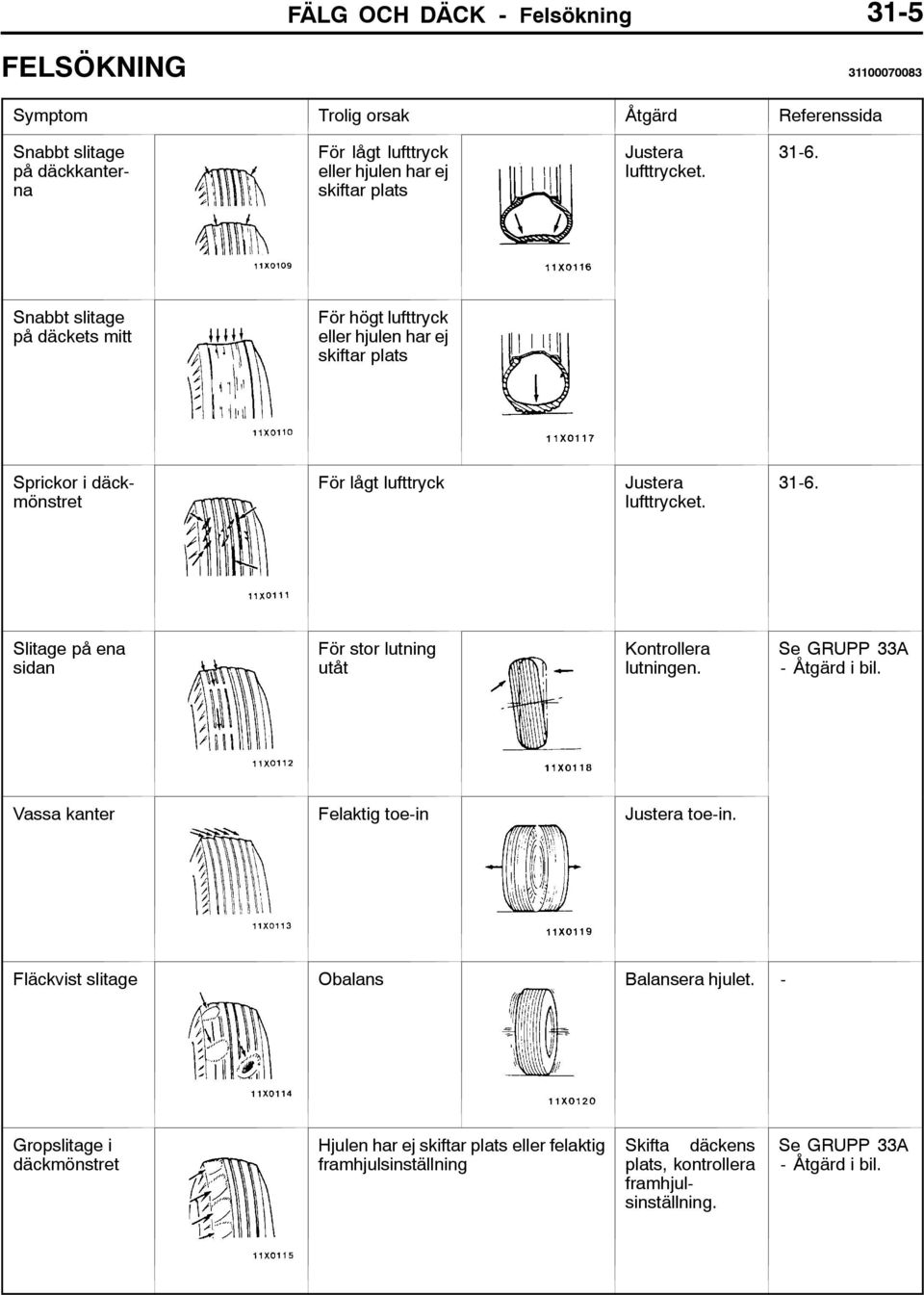

5 FÄLG OCH DÄCK - Felsökning 31-5 FELSÖKNING Symptom Trolig orsak Åtgärd Referenssida Snabbt slitage på däckkanterna För lågt lufttryck eller hjulen har ej skiftar plats Justera lufttrycket Snabbt slitage på däckets mitt För högt lufttryck eller hjulen har ej skiftar plats Sprickor i däckmönstret För lågt lufttryck Justera lufttrycket Slitage på ena sidan För stor lutning utåt Kontrollera lutningen. Se GRUPP 33A - Åtgärd i bil. Vassa kanter Felaktig toe-in Justera toe-in. Fläckvist slitage Obalans Balansera hjulet. - Gropslitage i däckmönstret Hjulen har ej skiftar plats eller felaktig framhjulsinställning Skifta däckens plats, kontrollera framhjulsinställning. Se GRUPP 33A - Åtgärd i bil.

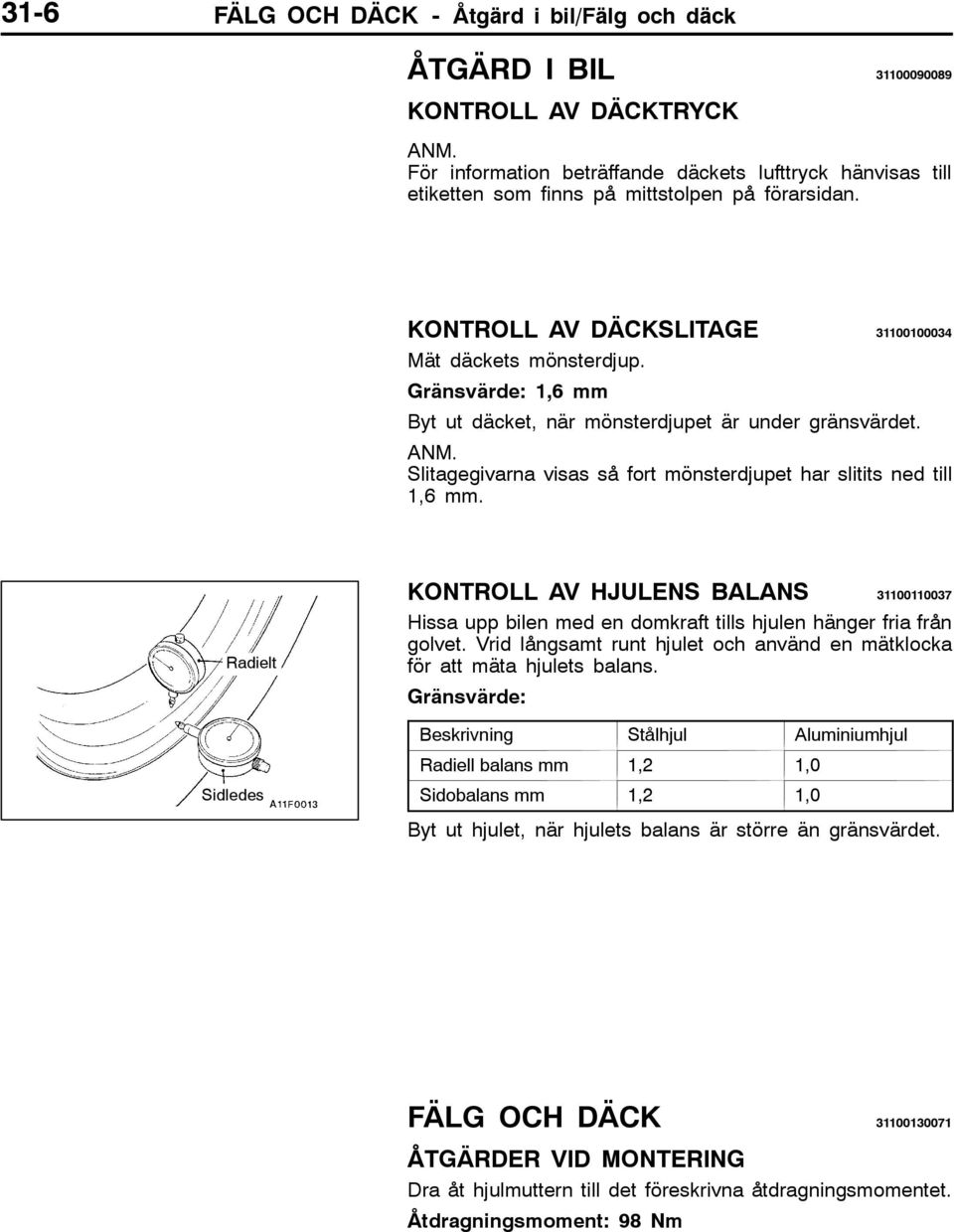

6 31-6 FÄLG OCH DÄCK - Åtgärd i bil/fälg och däck ÅTGÄRD I BIL KONTROLL AV DÄCKTRYCK För information beträffande däckets lufttryck hänvisas till etiketten som finns på mittstolpen på förarsidan. KONTROLL AV DÄCKSLITAGE Mät däckets mönsterdjup. Gränsvärde: 1,6 mm Byt ut däcket, när mönsterdjupet är under gränsvärdet. Slitagegivarna visas så fort mönsterdjupet har slitits ned till 1,6 mm. Radielt KONTROLL AV HJULENS BALANS Hissa upp bilen med en domkraft tills hjulen hänger fria från golvet. Vrid långsamt runt hjulet och använd en mätklocka för att mäta hjulets balans. Gränsvärde: Stålhjul Aluminiumhjul Radiell balans mm 1,2 1,0 Sidledes Sidobalans mm 1,2 1,0 Byt ut hjulet, när hjulets balans är större än gränsvärdet. FÄLG OCH DÄCK ÅTGÄRDER VID MONTERING Dra åt hjulmuttern till det föreskrivna åtdragningsmomentet. Åtdragningsmoment: 98 Nm
